đ Beschreibung der Röhre: R212
| Name | R212 |
| Vergleichsname | 1J6 1J6G |
| Heizspannung (Volt) | 2 |
| Heizstrom (AmpĂšre) | 0,15 |
| Art der Heizung | Direkt |
| Röhren mit Sockel | â Informationen zum Sockel: Oktal, 8pol. â Liste aller Röhren mit: Oktal, 8pol. |
| ZusÀtzliche Informationen | |
| Letzte Ănderung | 27.02.2023 05:51:05 |
đ Beschreibung der Systeme fĂŒr die Röhre: R212
| System 1 | System 2 | |
| Kathode | 7 | 7 |
| Gitter 1 | 4 | 5 |
| Gitter 2 | ||
| Gitter 3 | ||
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 3 | 6 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 2, 7 | 2, 7 |
| Abschirmung | ||
| Funktion | â Endtriode |
â Endtriode |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

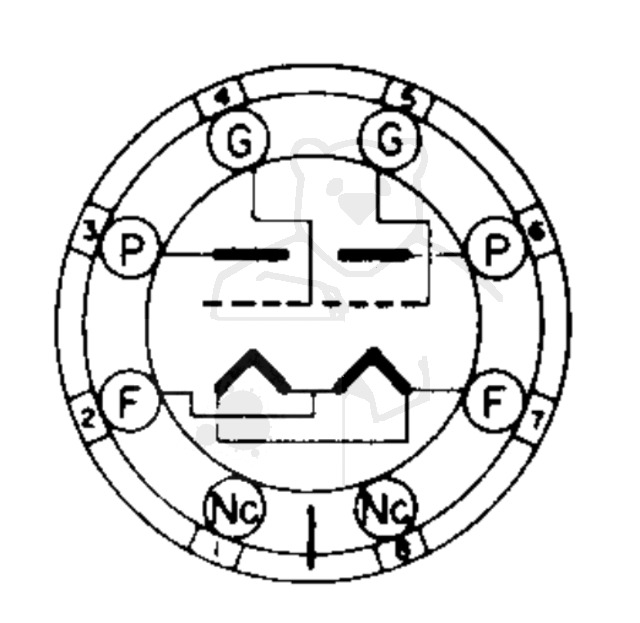

đ Sockelschaltung der R212
Bildquelle: Tung-Sol Datenblatt
đ Bilder der Röhre: R212

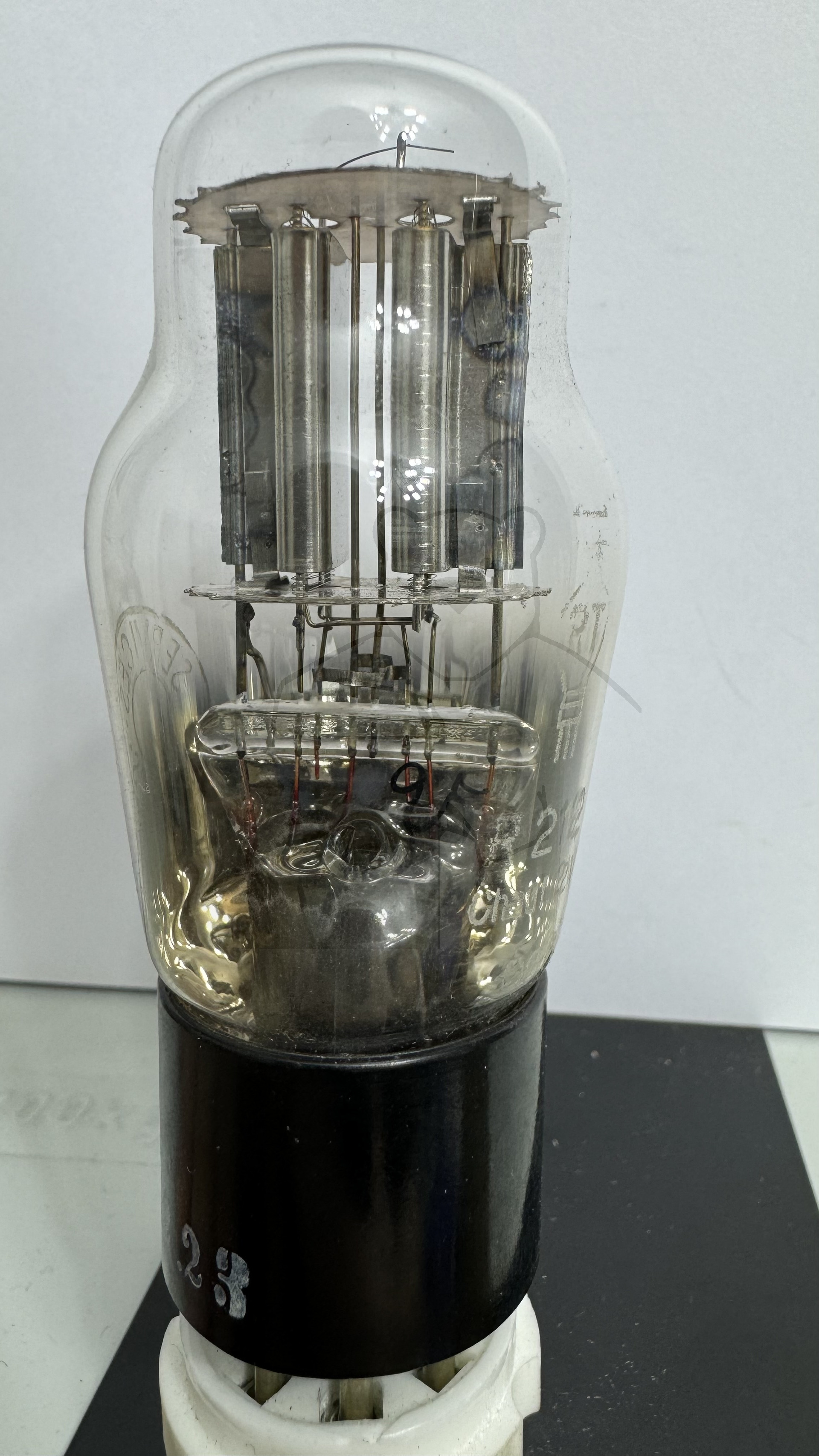

Röhre R212 #6450 Bild 1

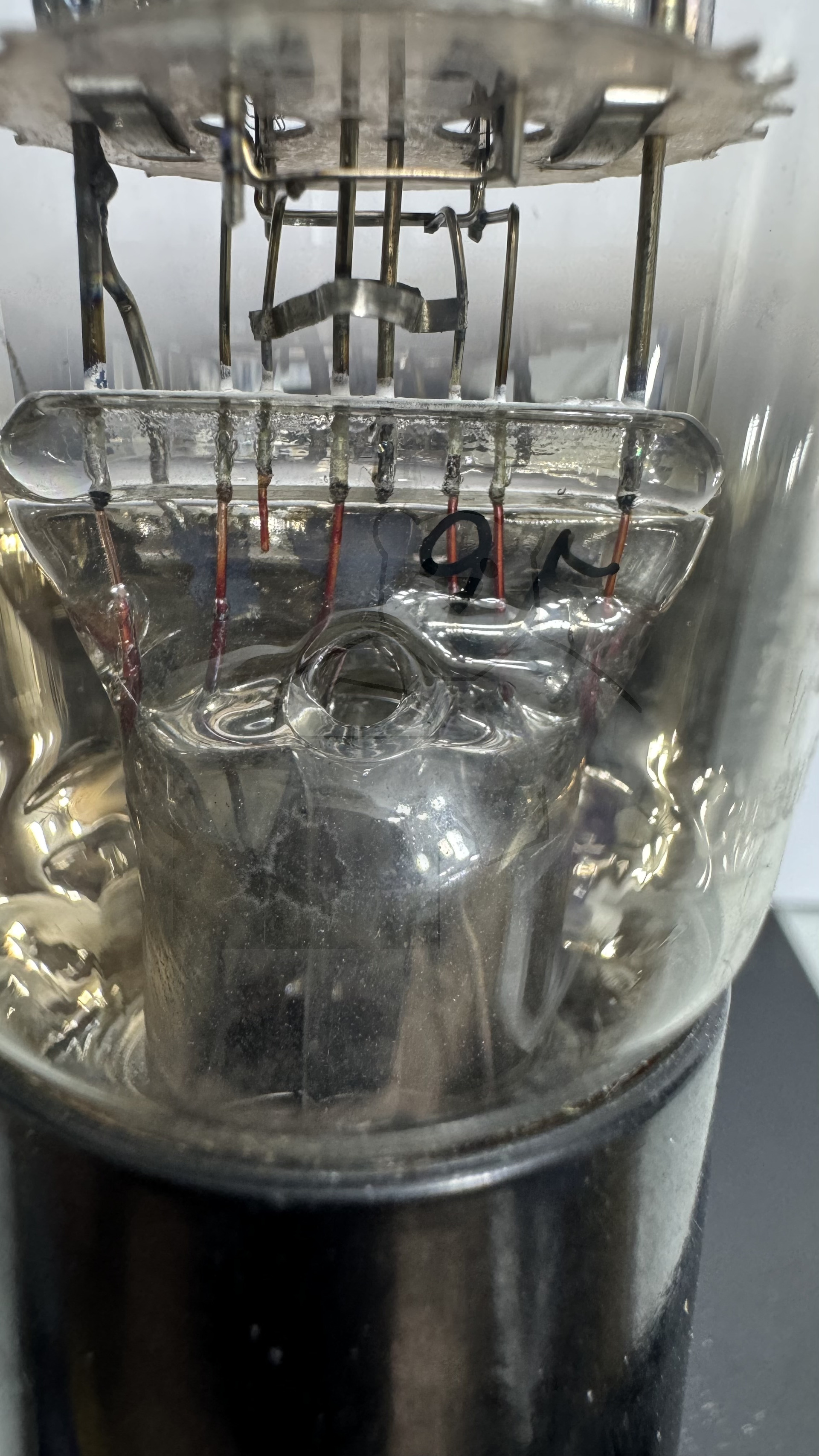

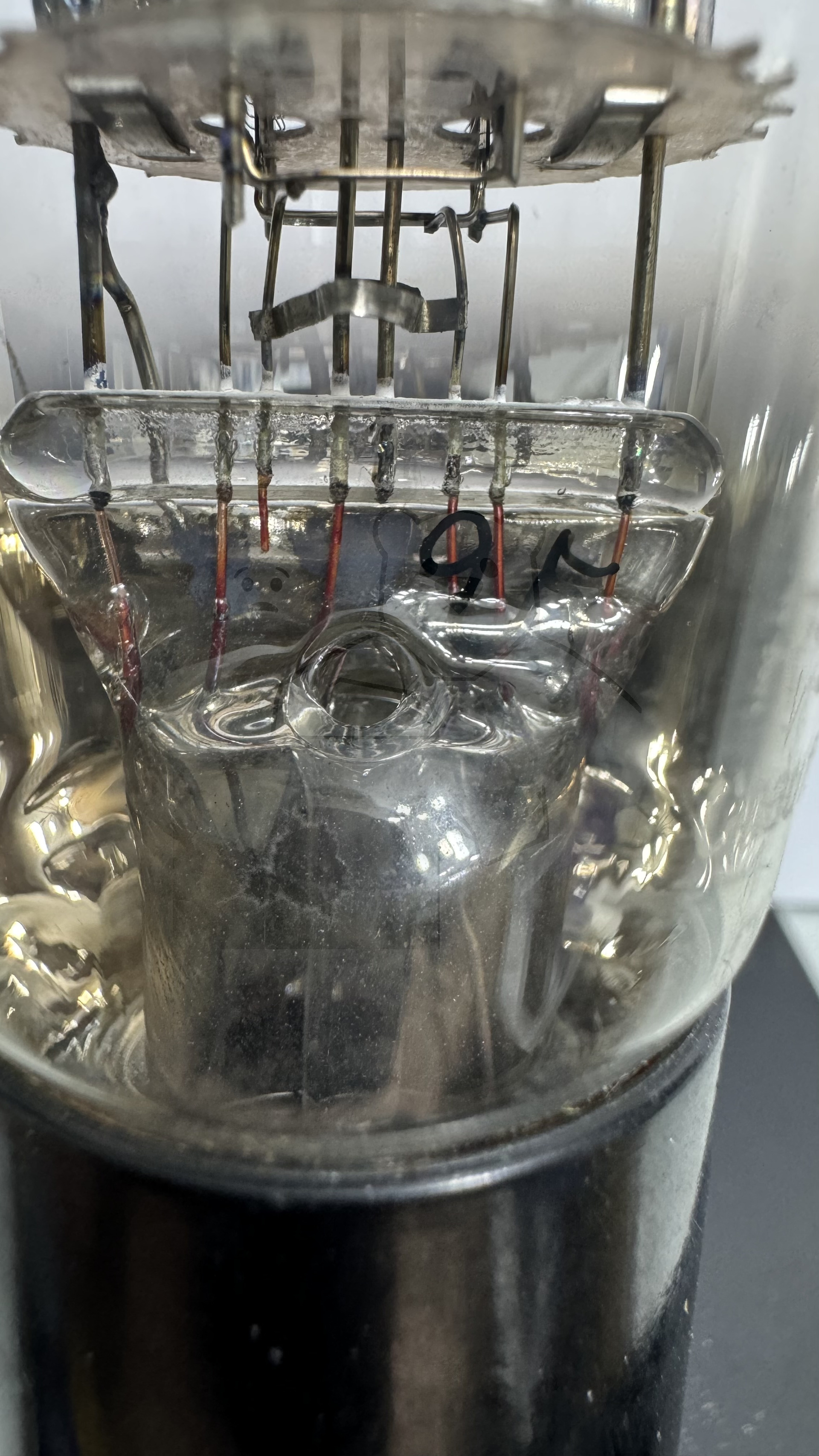

Röhre R212 #6450 Bild 2

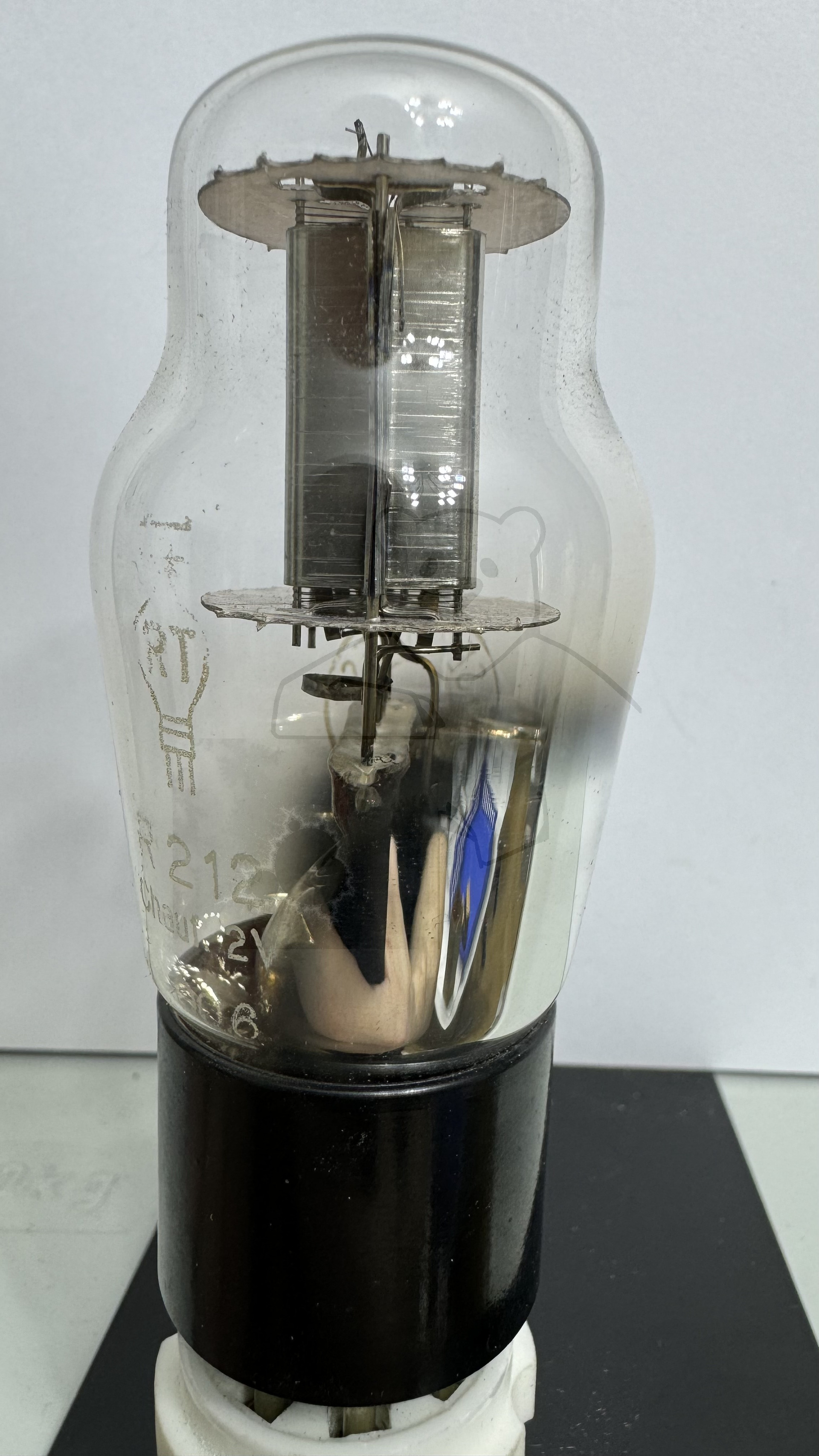

Röhre R212 #6450 Bild 3

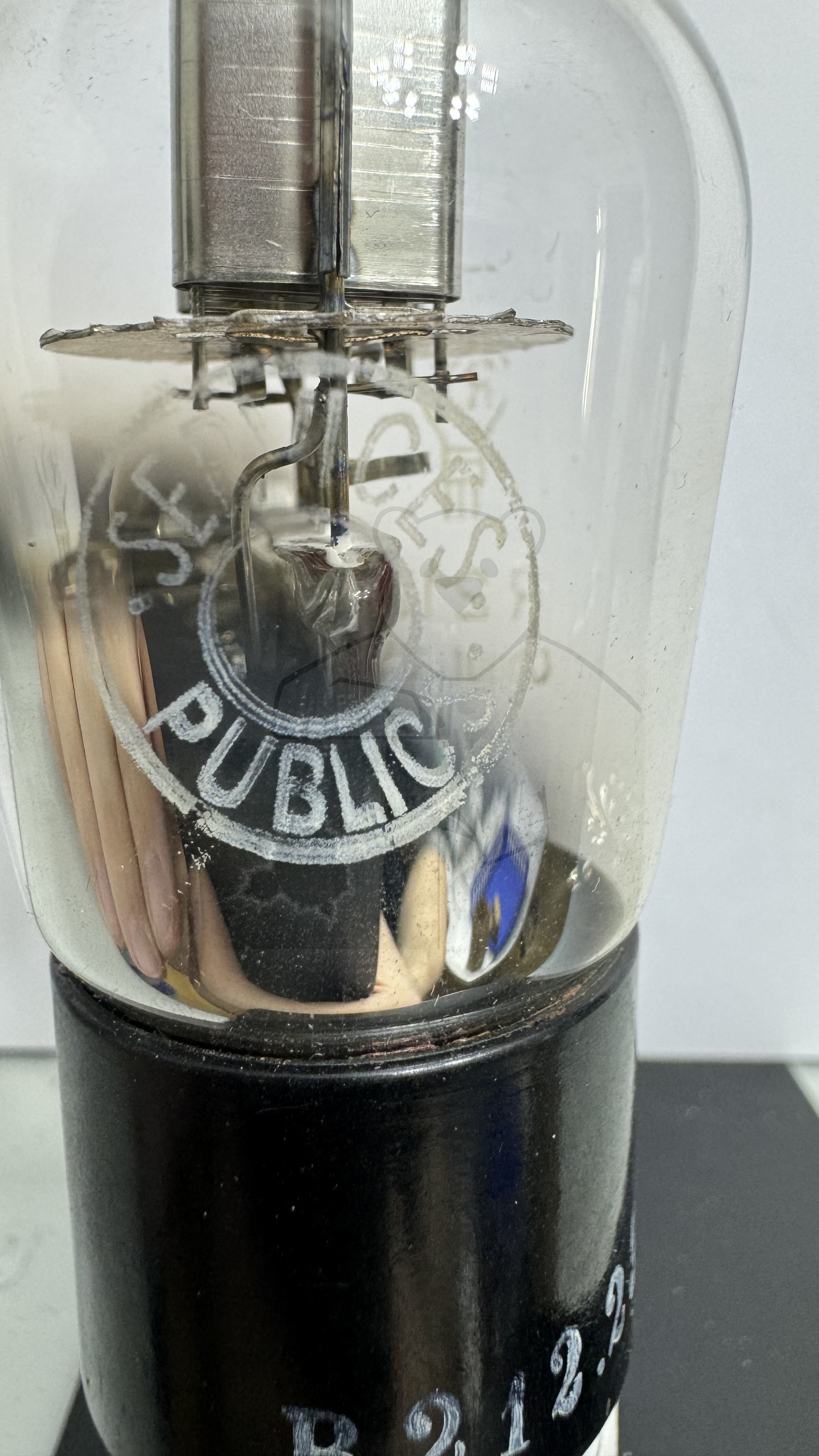

Röhre R212 #6450 Bild 4

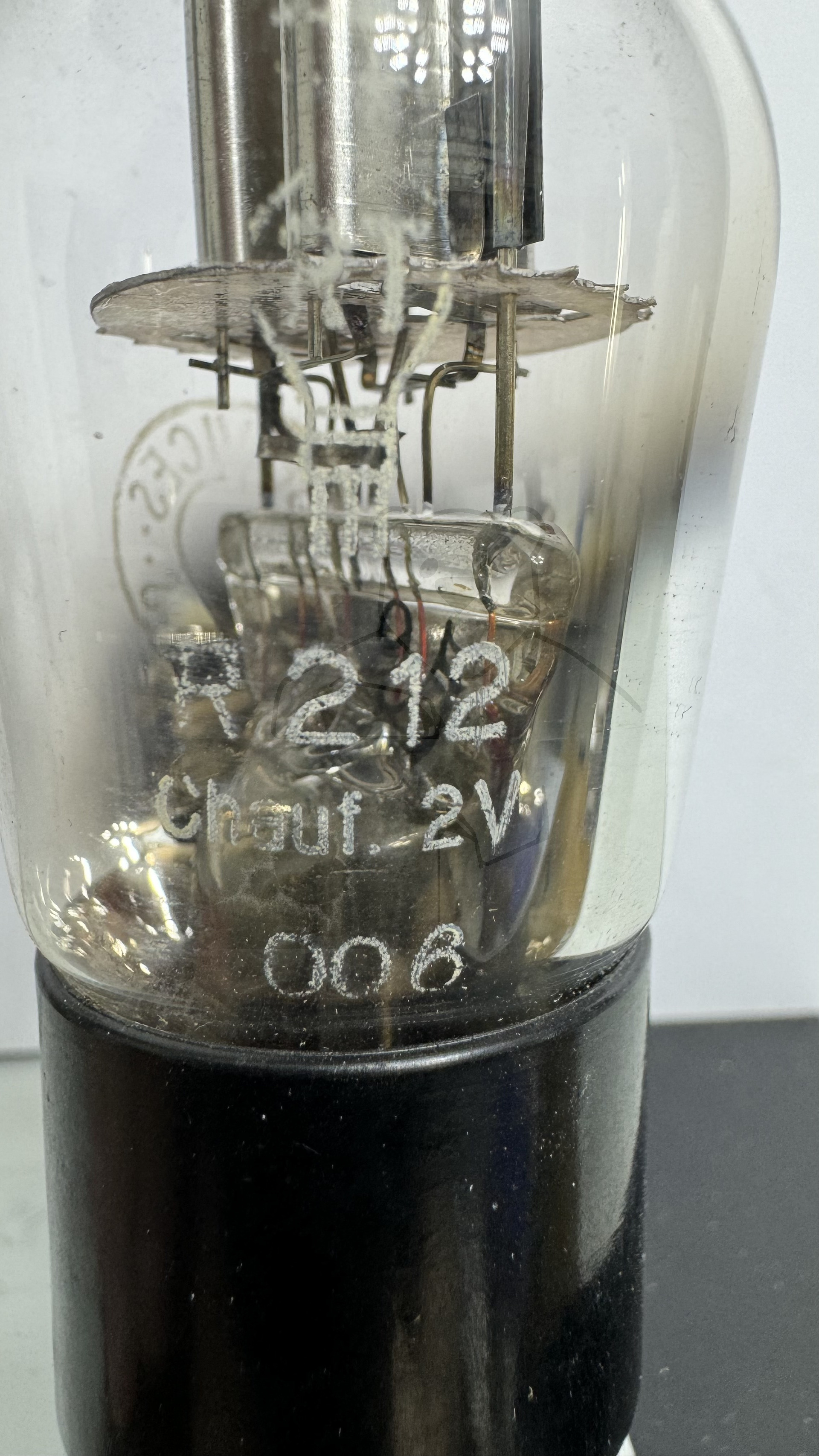

Röhre R212 #6450 Bild 5

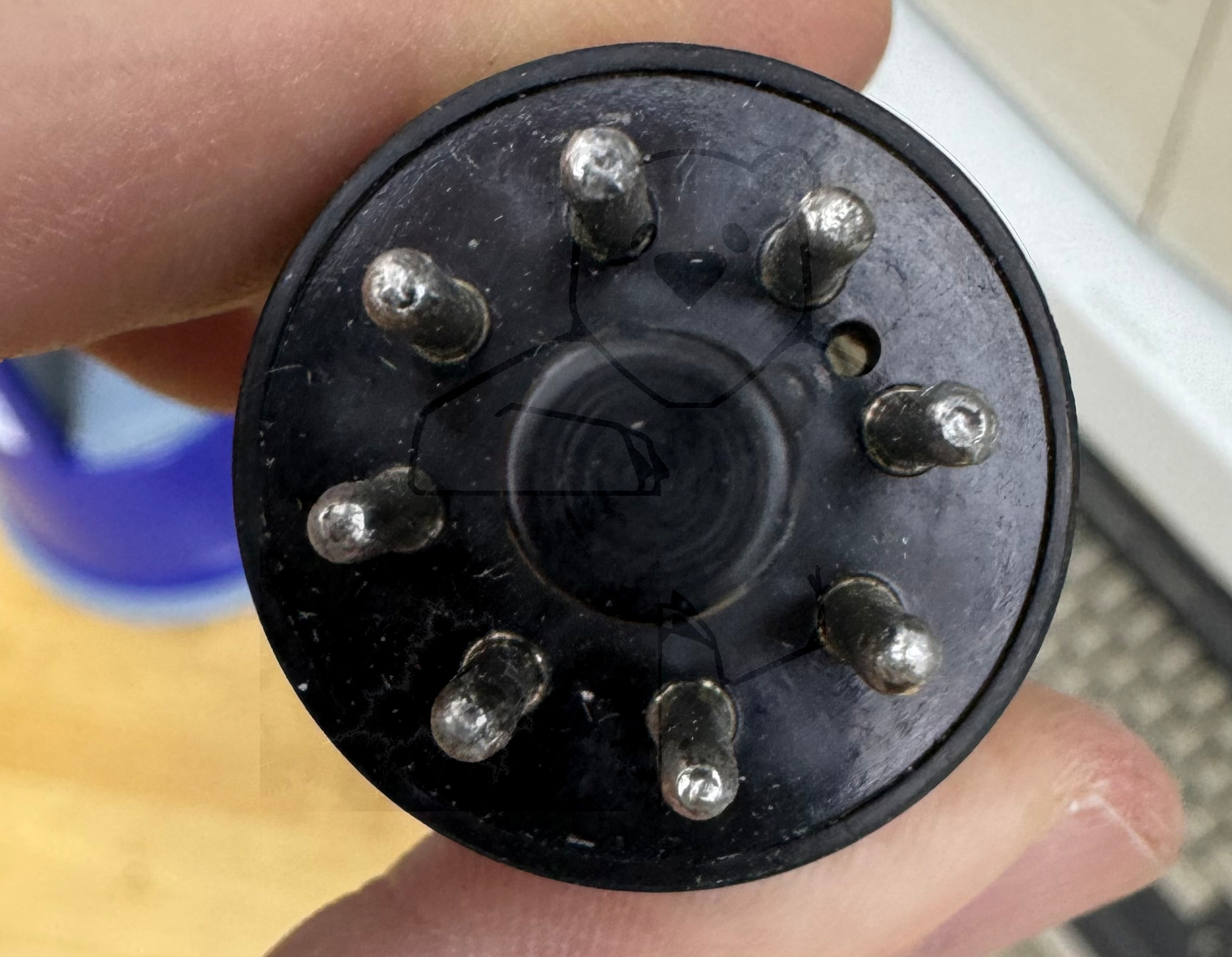

Röhre R212 #6450 Bild 6

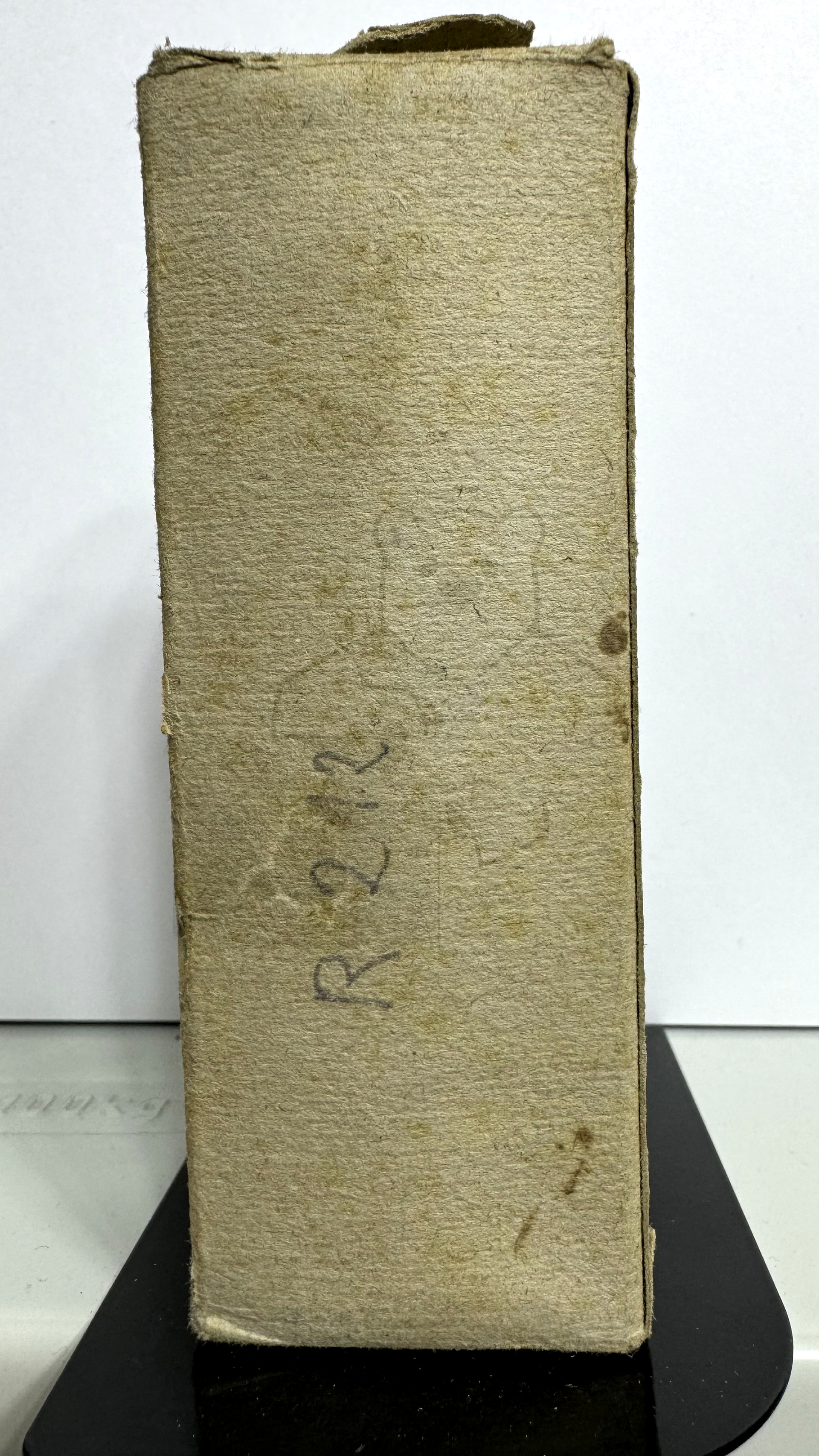

Röhre R212 #6450 Verpackung Bild 1

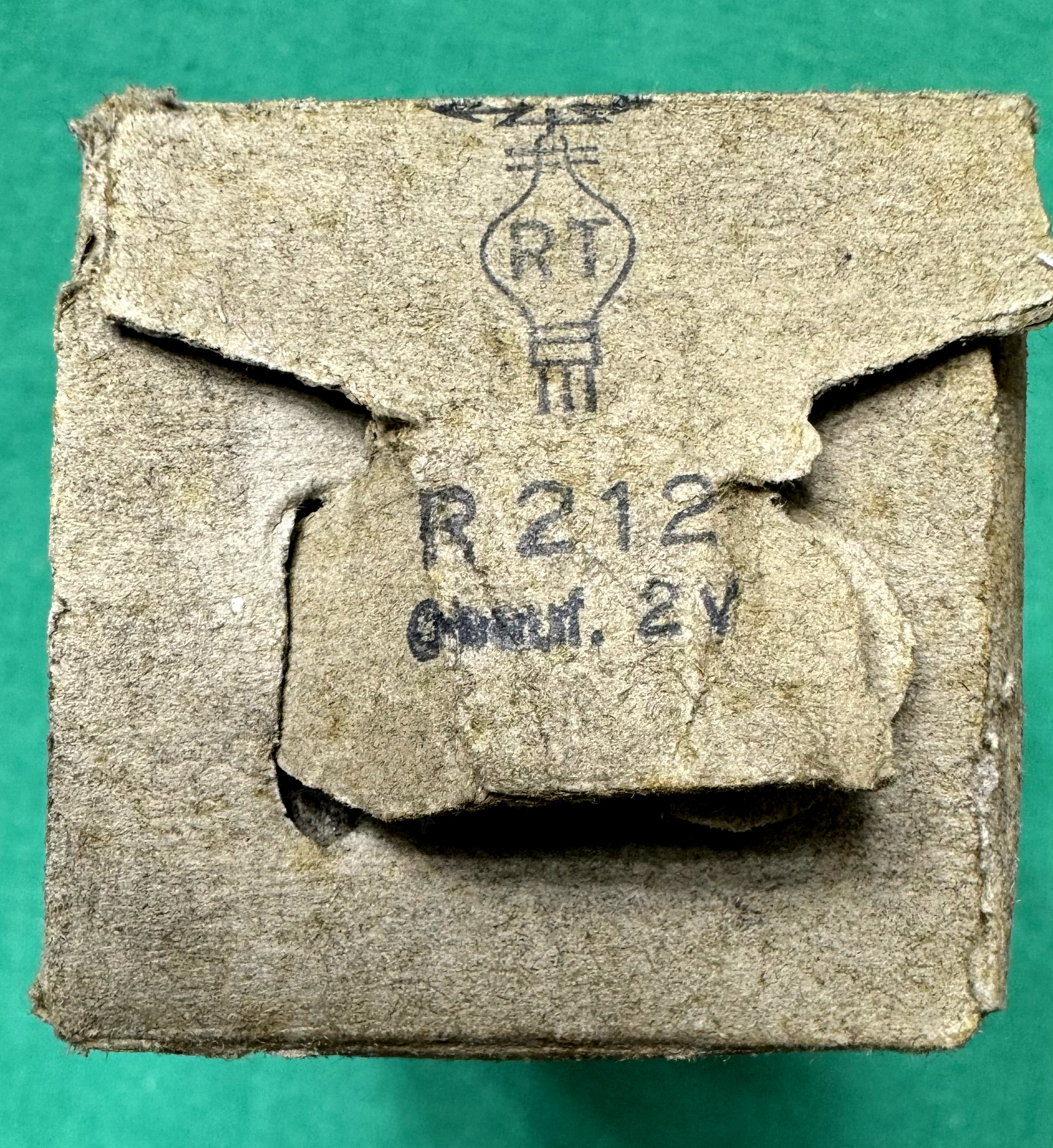

Röhre R212 #6450 Verpackung Bild 2
đ Alle Röhren vom Typ R212 in der Sammlung
- â R212 Inventar: 06450 Hersteller: â R.T. (Radiotechnique)
