Daten und Bilder der Röhre: R

🔎 Beschreibung der Röhre: R

Name	R
Vergleichsname	AEG K2914
Heizspannung (Volt)	4,1 - 4,3
Heizstrom (Ampère)	ca. 2,1
Art der Heizung	Direkt

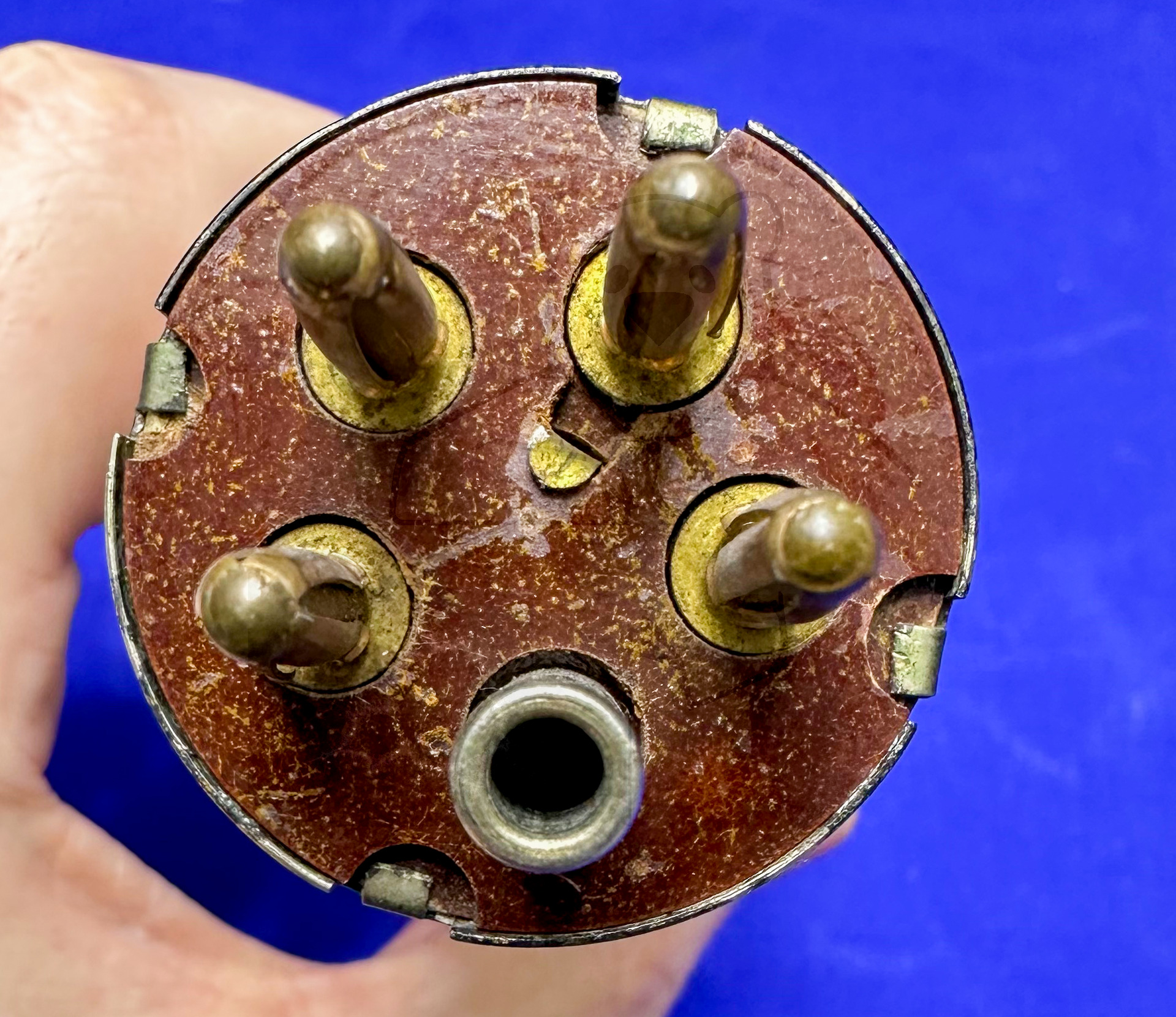

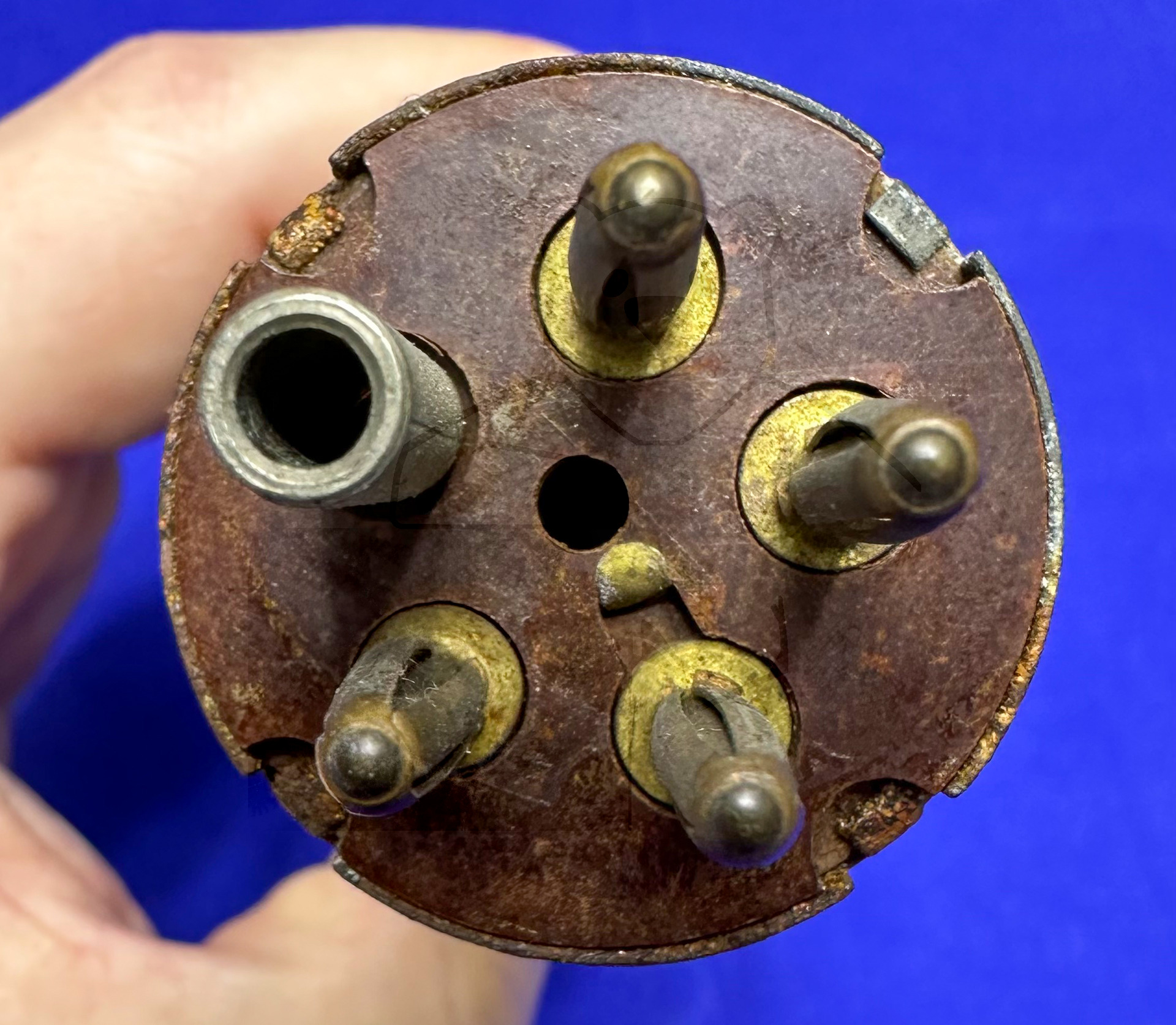

Röhren mit Sockel	→ Informationen zum Sockel: Telefunkensockel, 5pol. (4 Stifte, 1 Buchse) → Liste aller Röhren mit: Telefunkensockel, 5pol. (4 Stifte, 1 Buchse)

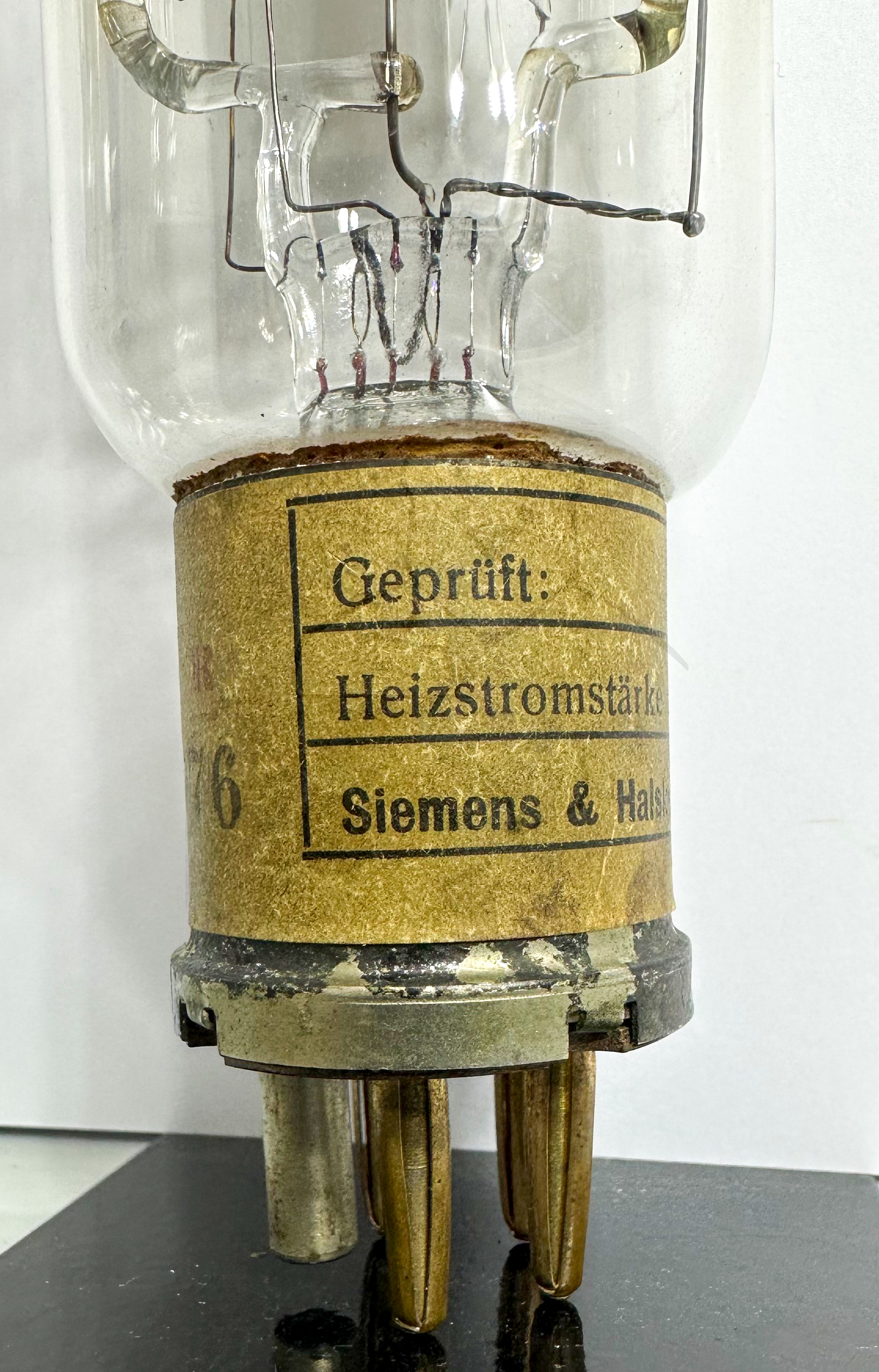

Zusätzliche Informationen	Die Poströhre → R von Siemens, entwickelt 1922 für Multiplex Telegrafensysteme.
Letzte Änderung	30.12.2024 04:08:59

🔎 Beschreibung der Systeme für die Röhre: R

	System 1
Kathode	3
Gitter 1	2
Gitter 2	1
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Endtetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der R

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu R

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/Szd-sxvMDws (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: R
Datenblatt R (Philips).pdf (46 kB)
