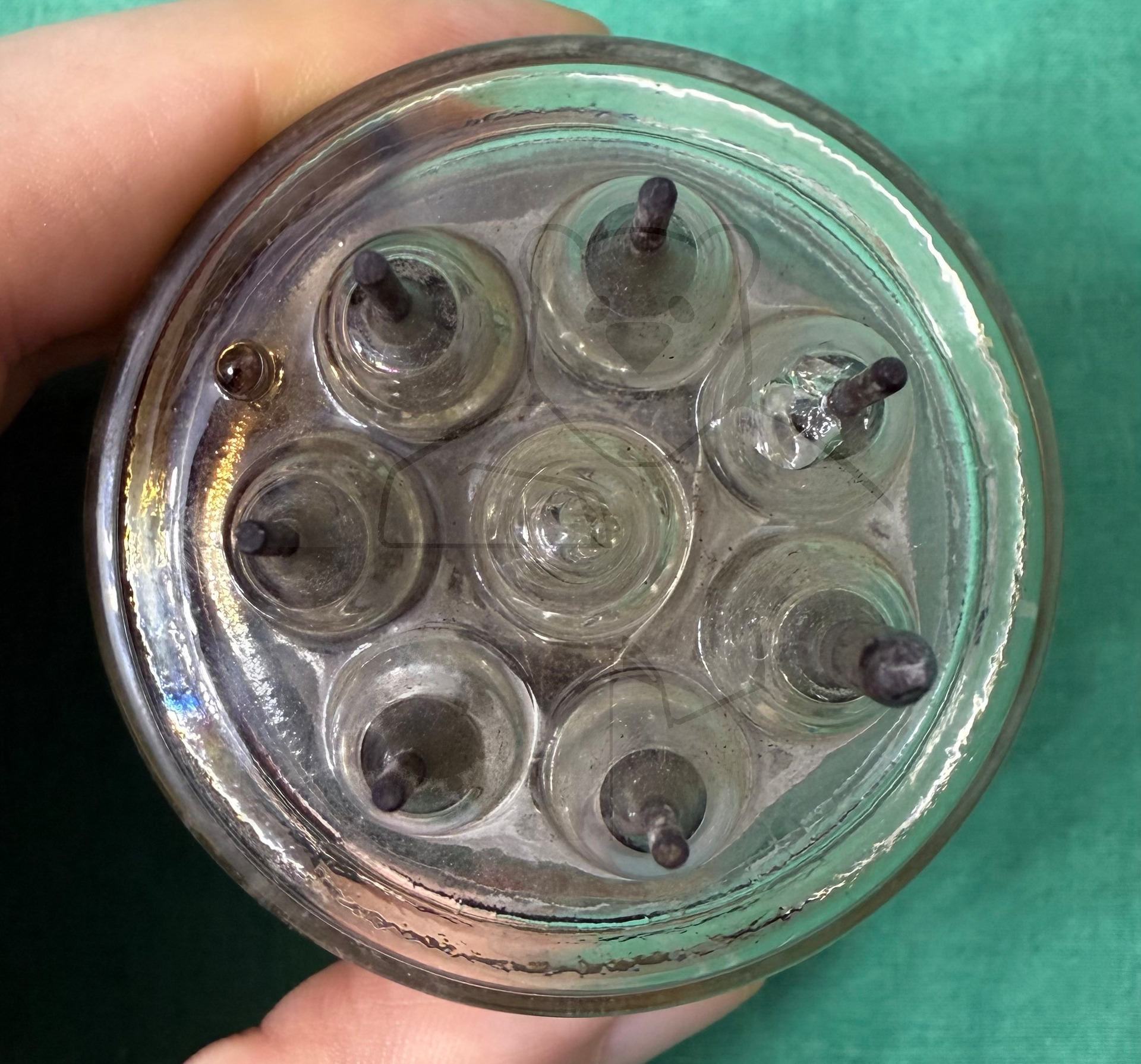

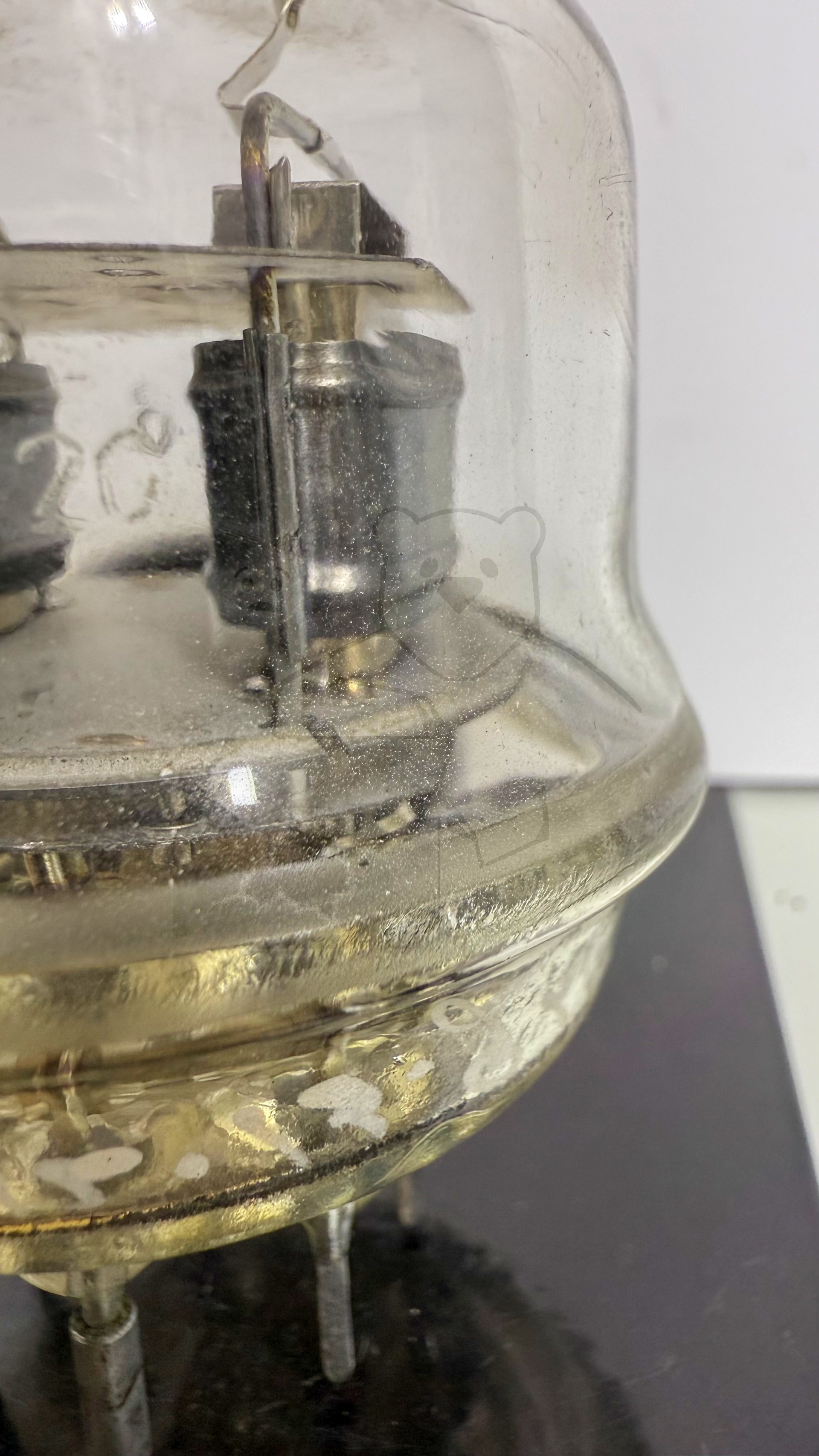

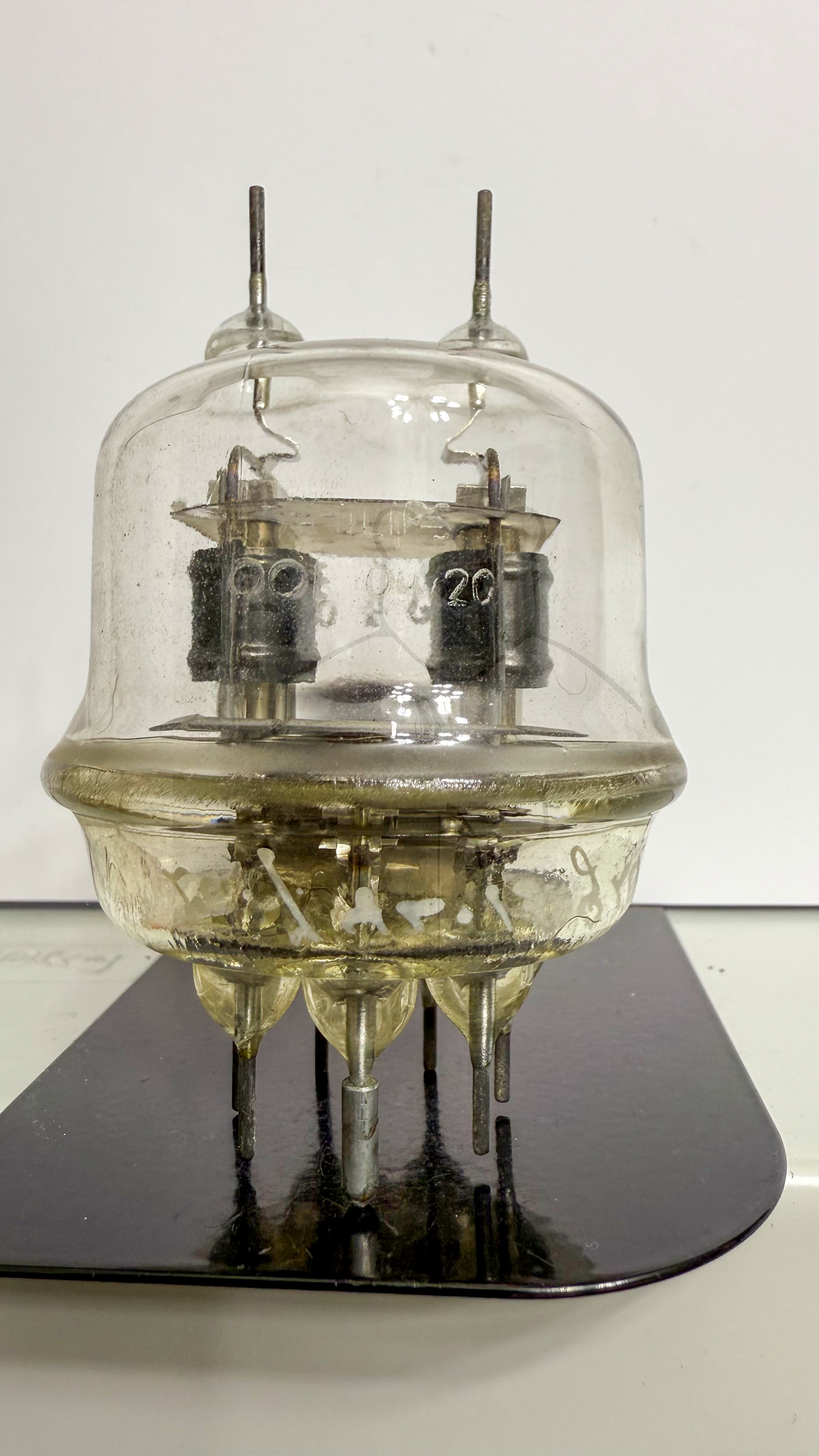

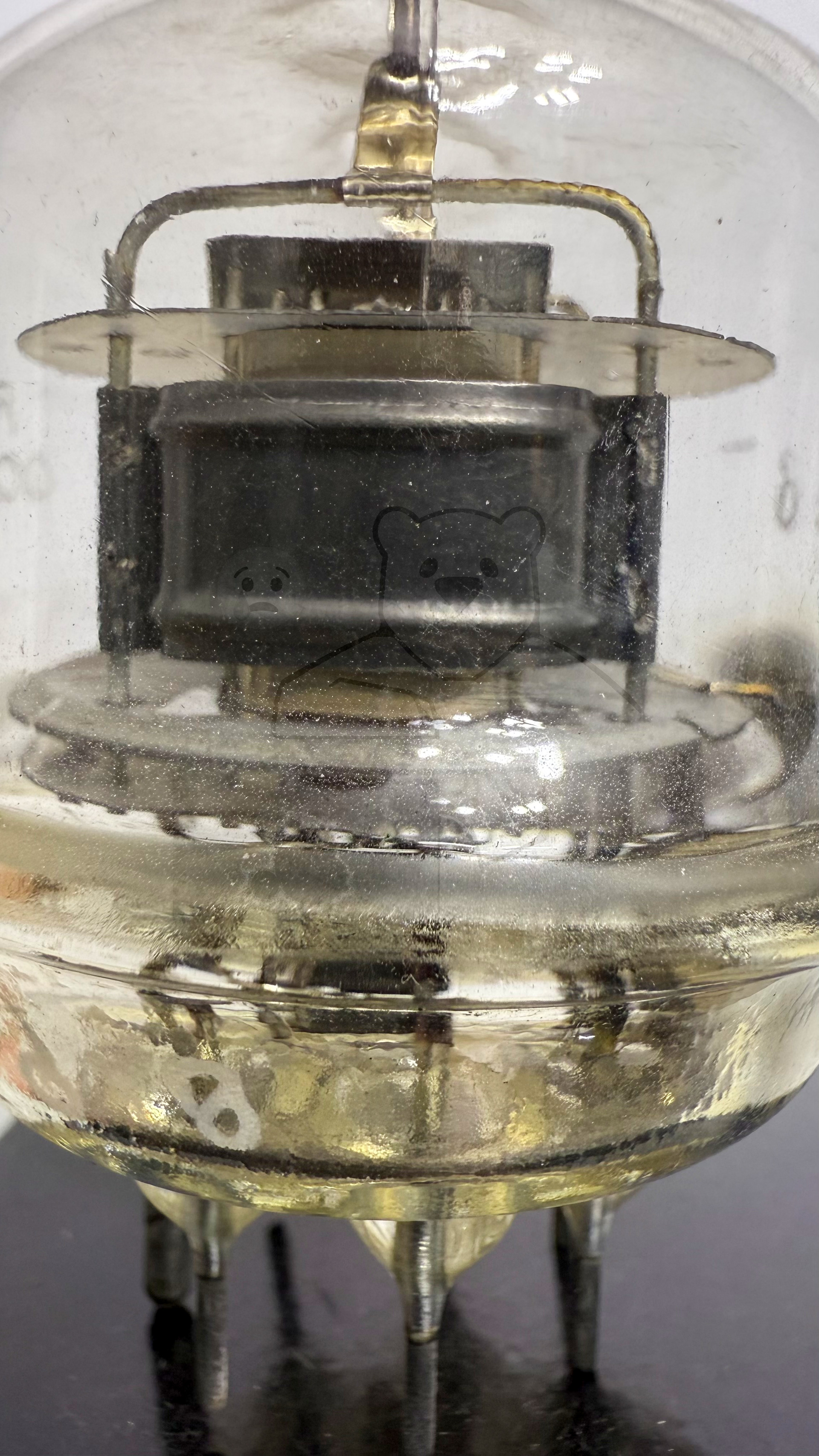

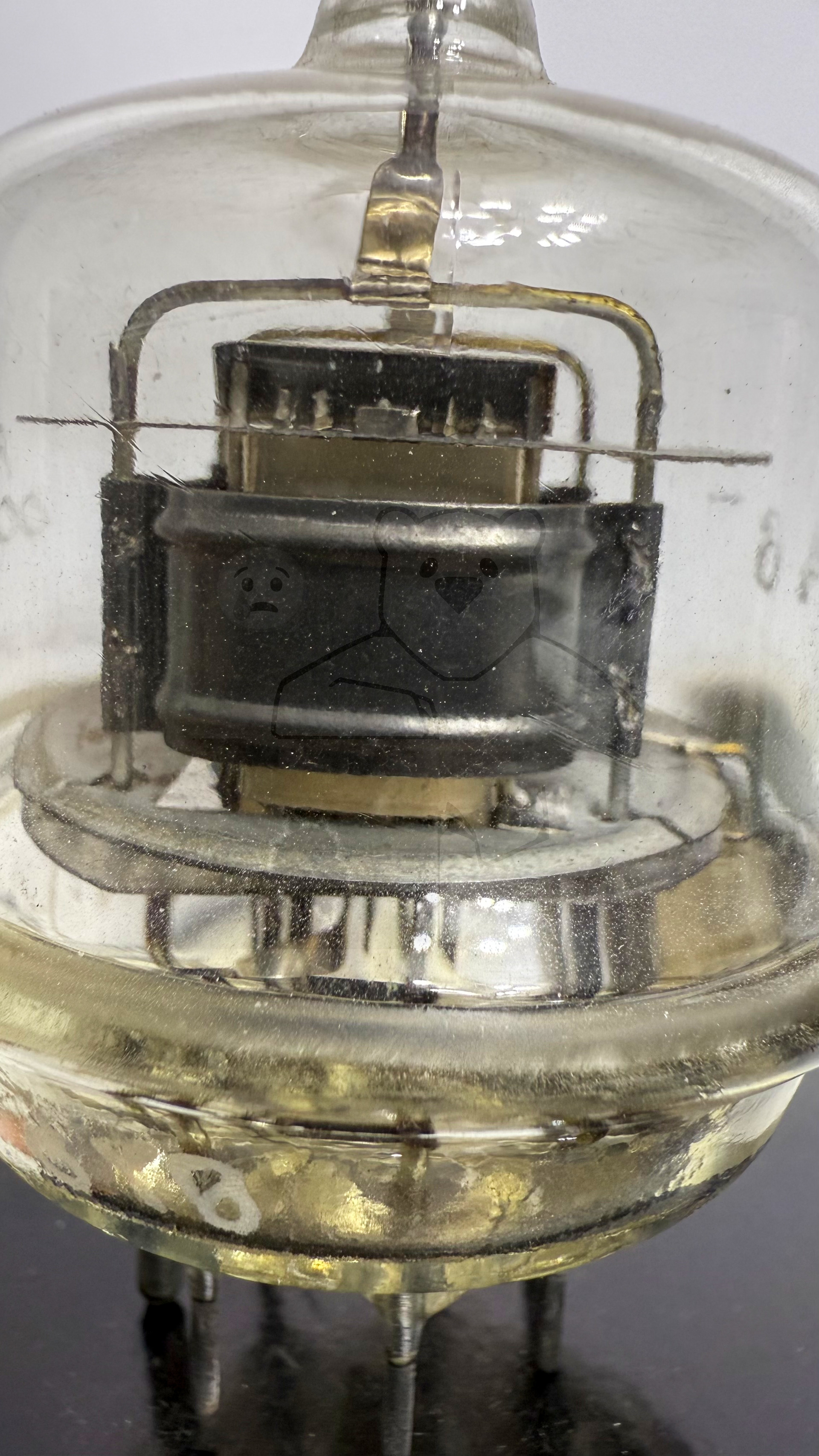

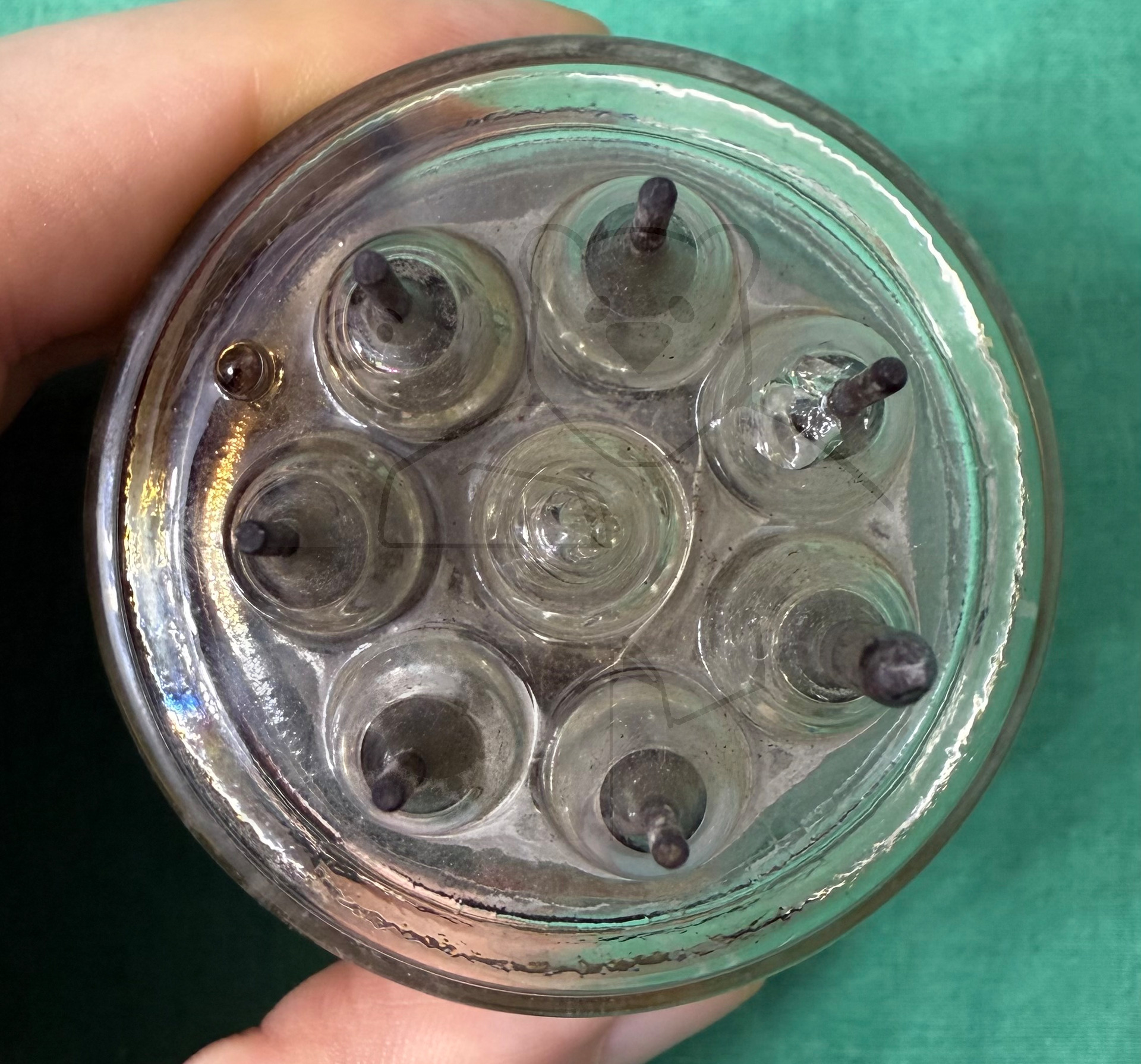

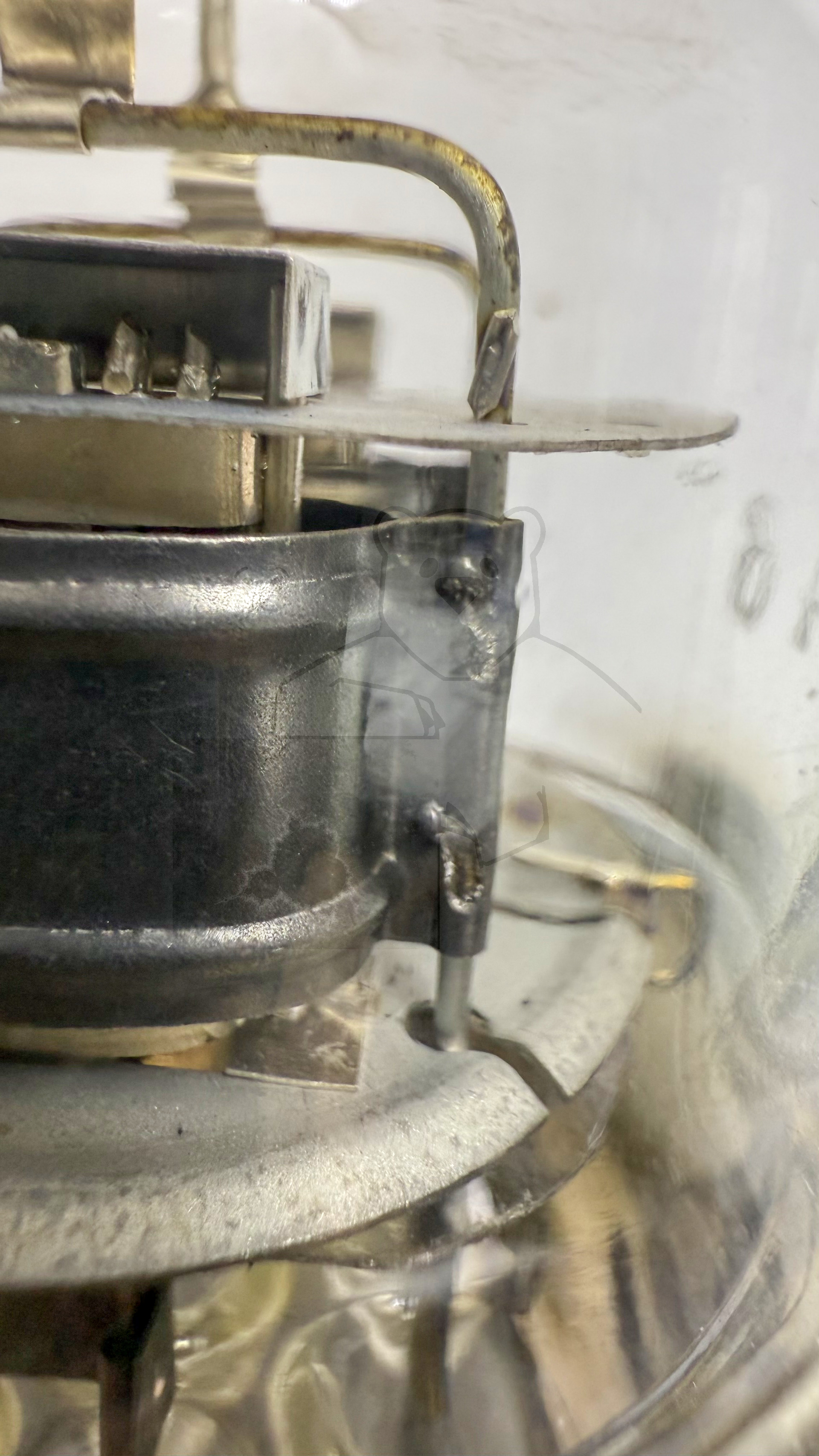

Daten und Bilder der Röhre: QQE04/20

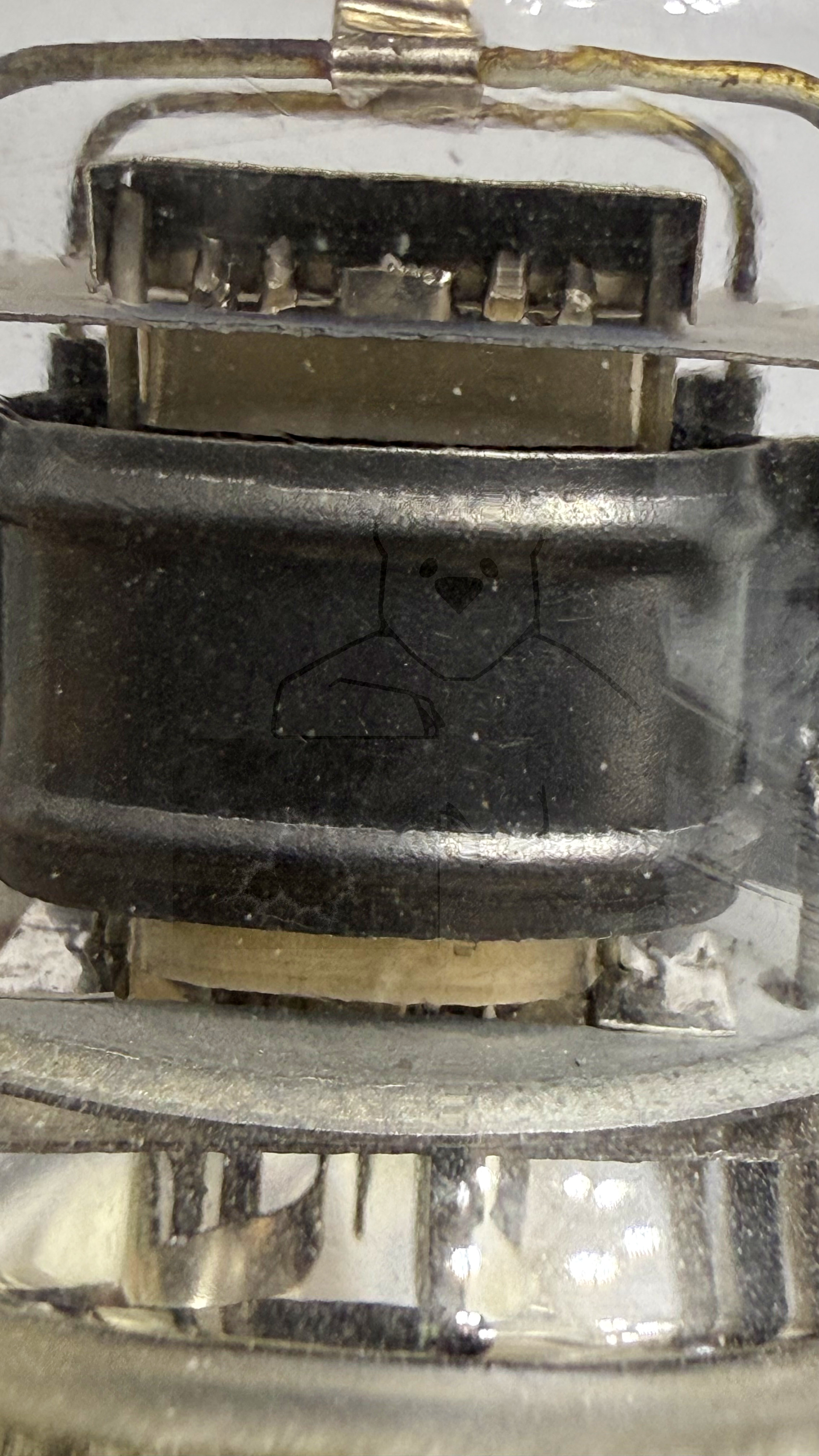

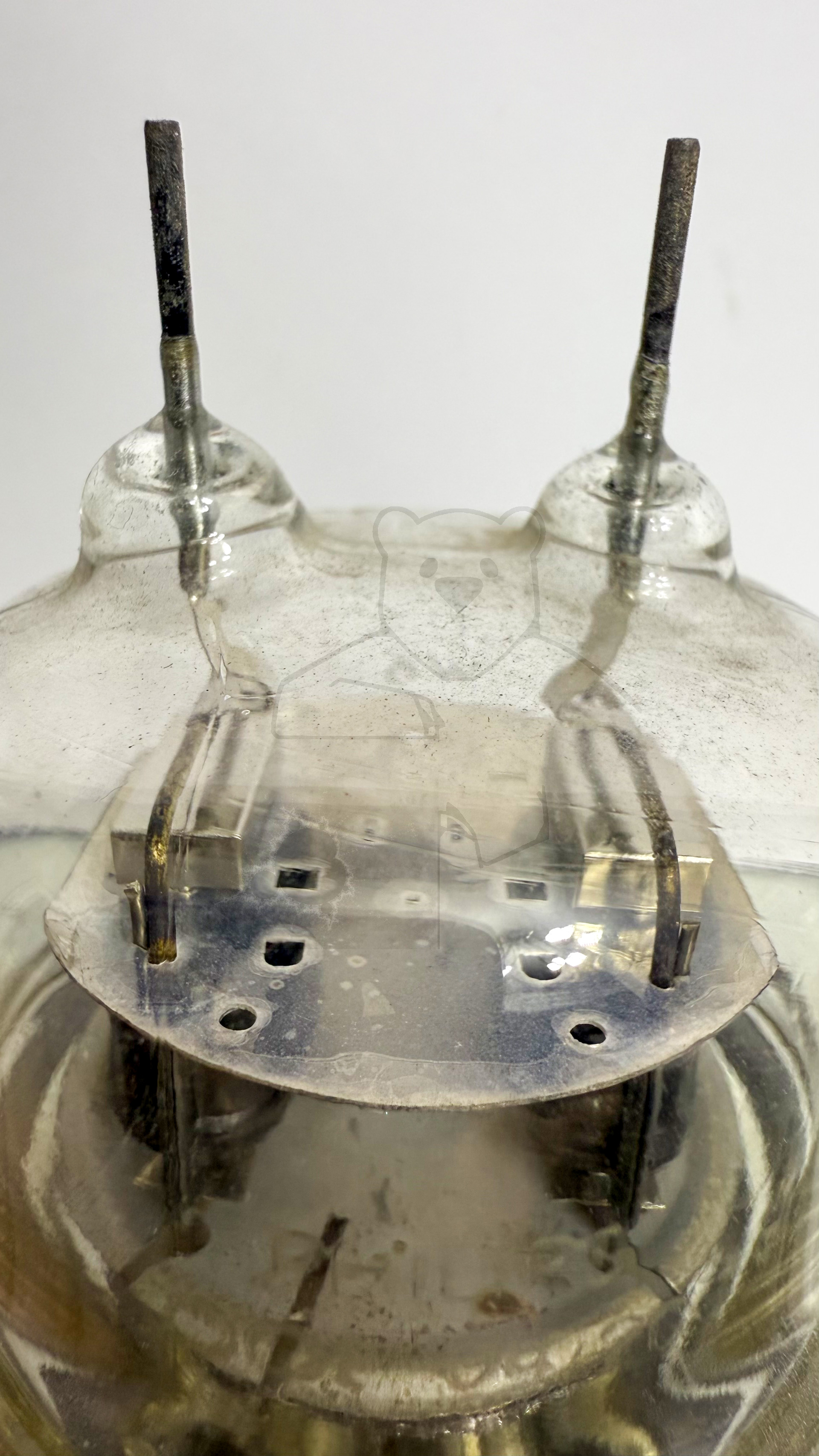

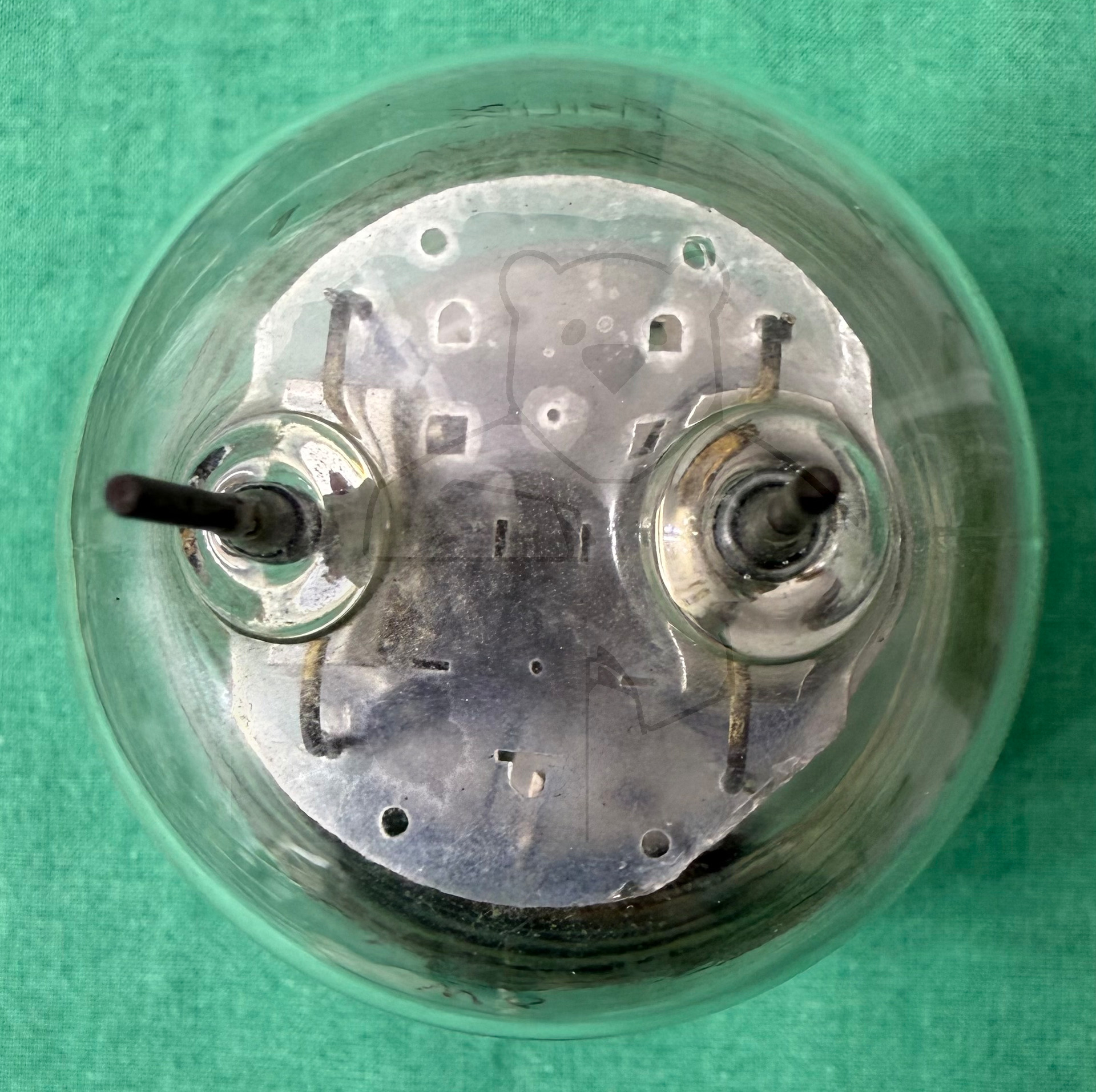

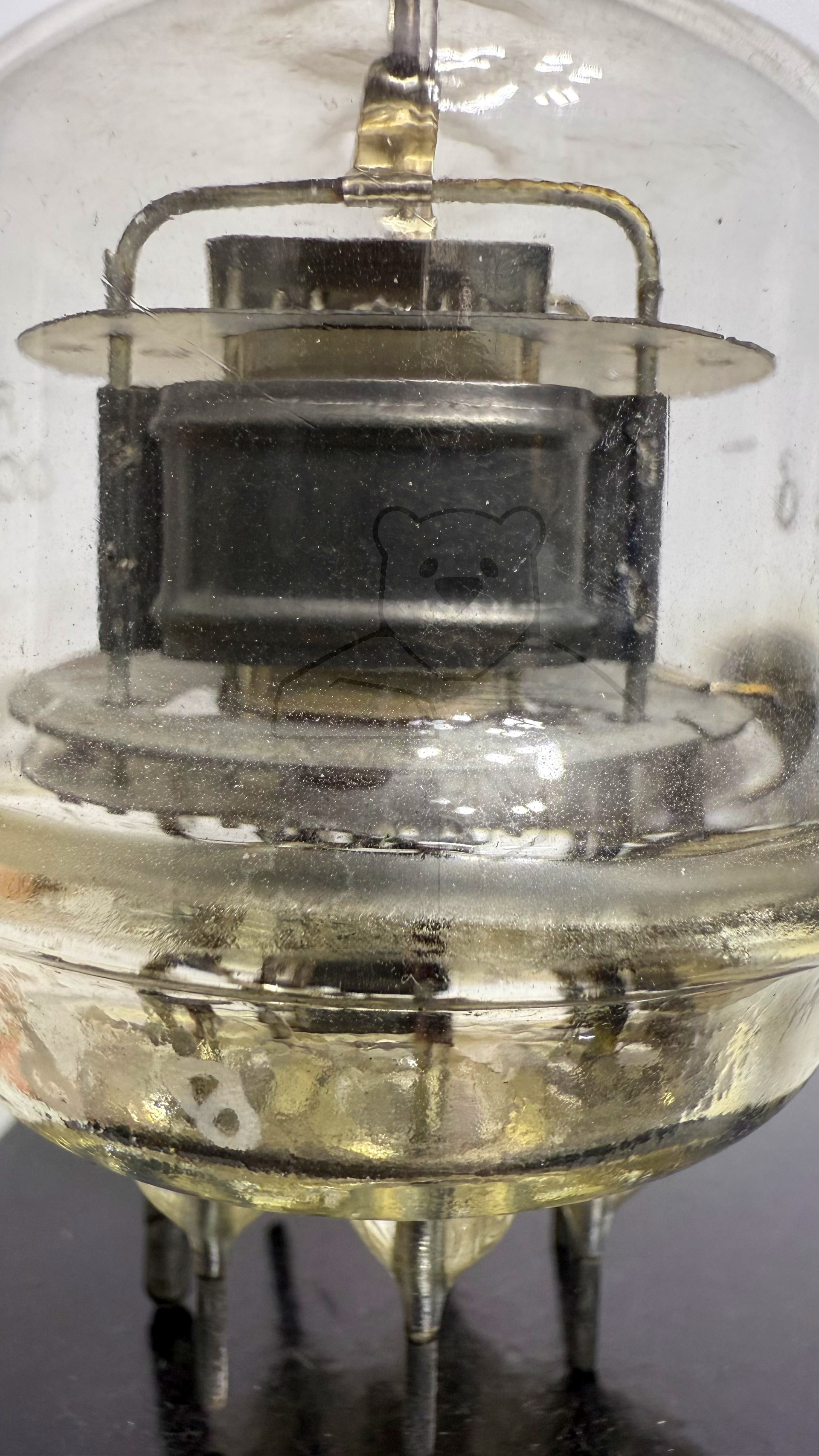

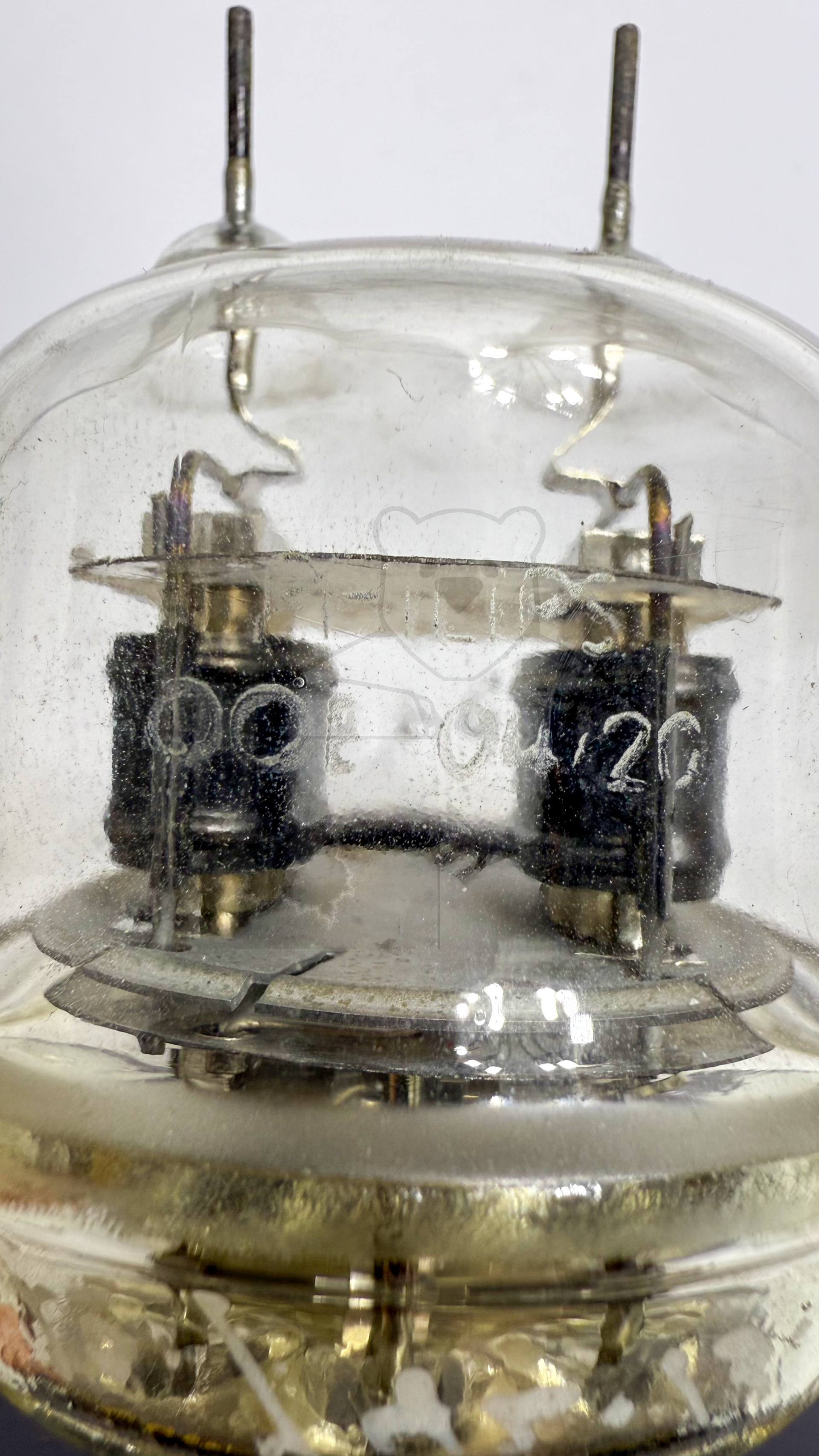

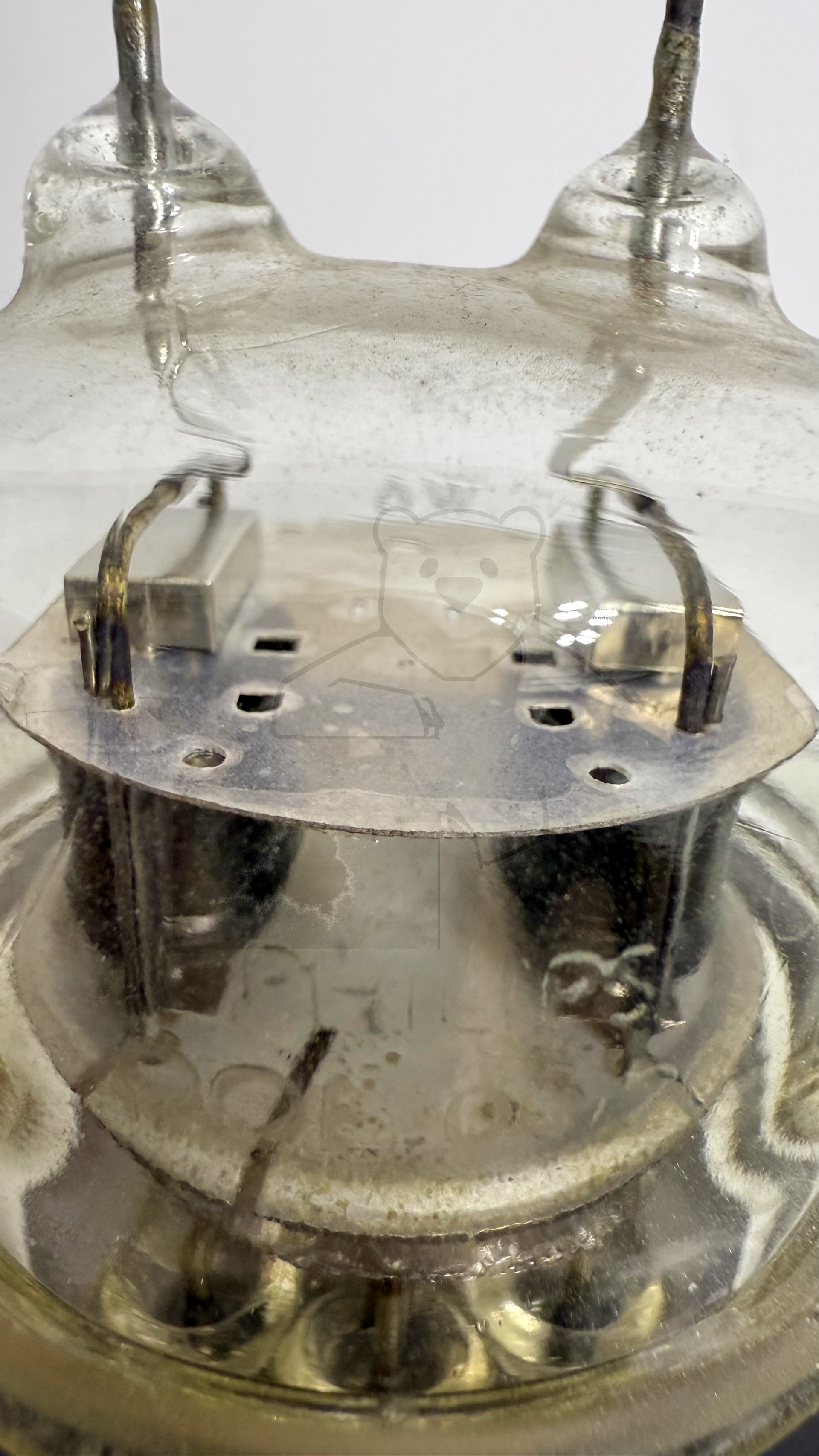

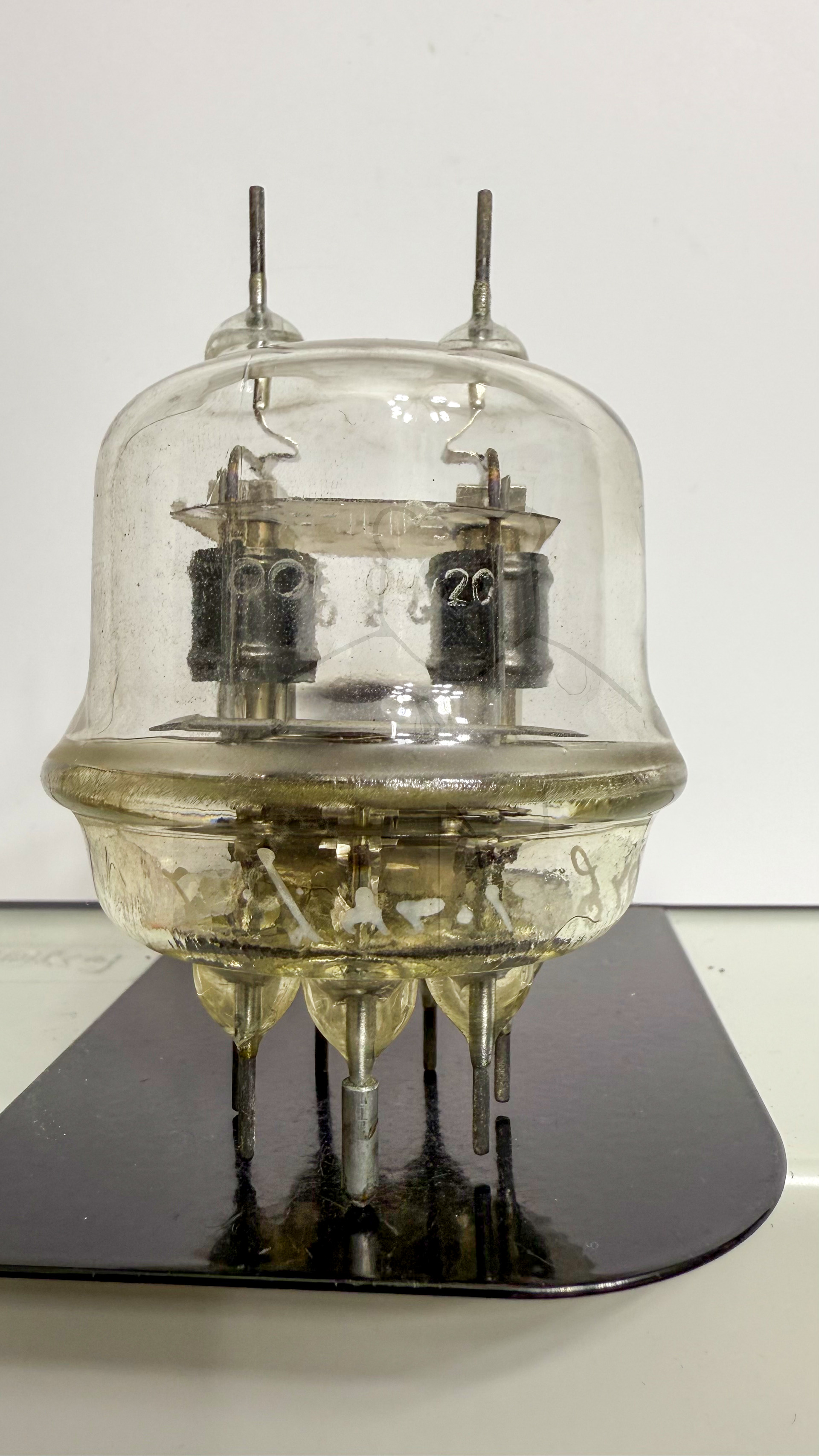

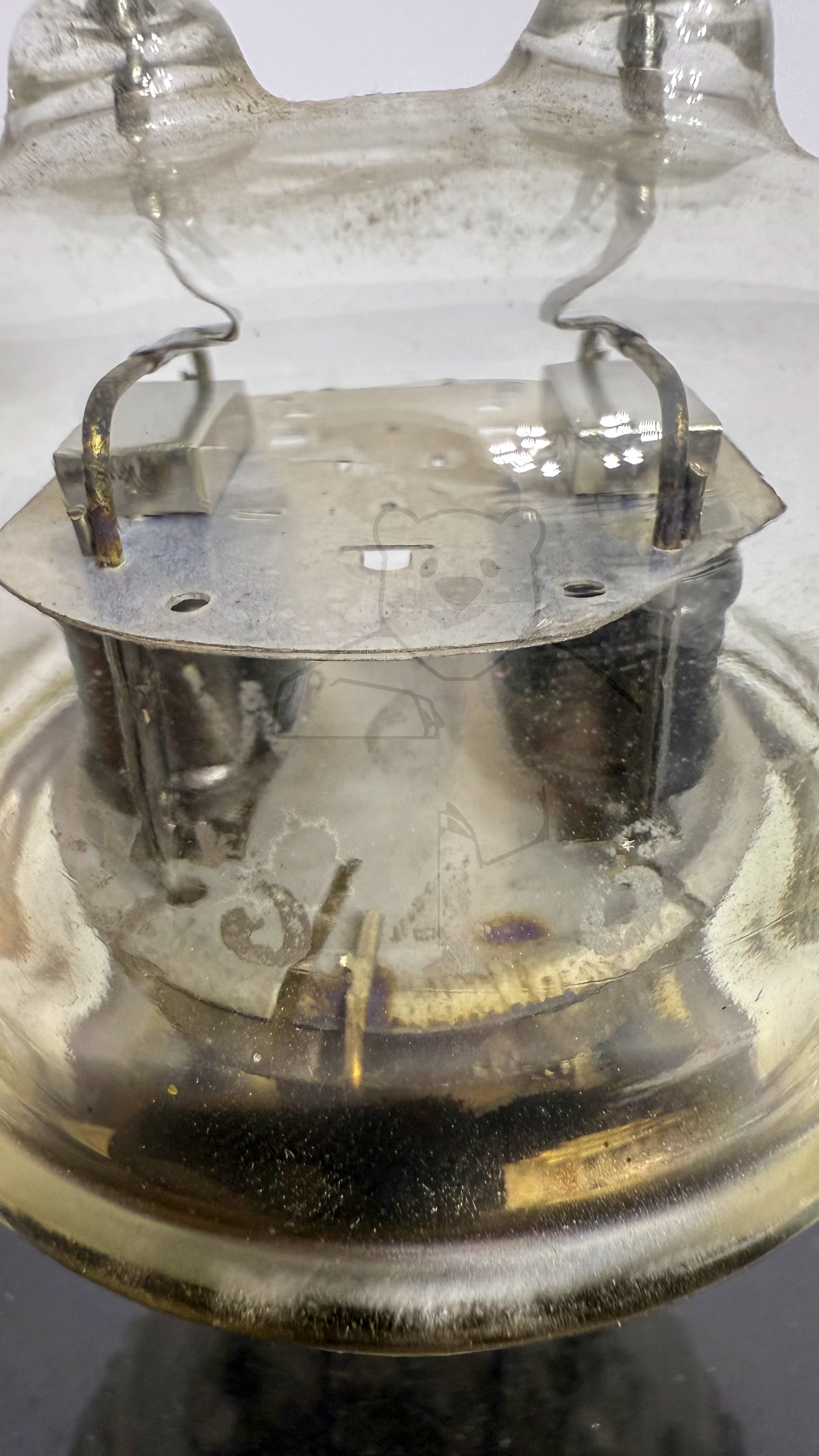

🔎 Beschreibung der Röhre: QQE04/20

Name	QQE04/20
Vergleichsname	→ 832A
Heizspannung (Volt)	6,3 oder 12,6
Heizstrom (Ampère)	1,6 oder 0,8
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Septar, 7pol. → Liste aller Röhren mit: Septar, 7pol.
Zusätzliche Informationen	Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung.
Letzte Änderung	06.06.2018 21:42:58

🔎 Beschreibung der Systeme für die Röhre: QQE04/20

	System 1	System 2
Kathode	4	4
Gitter 1	2	6
Gitter 2	3	3
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe A1	Kappe A2
Anode 2
Leuchtschirm
Heizung	1, 7 - Mittelanzapfung auf Stift 5	1, 7 - Mittelanzapfung auf Stift 5
Abschirmung	4	4
Funktion	→ Senderoehre, Tetrode	→ Senderoehre, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der QQE04/20

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: QQE04/20
Datenblatt QQE04-20 Philips Version 1.pdf (315 kB)
Datenblatt QQE04-20 Philips Version 2 [www.tubedata.info].pdf (2022 kB)
Datenblatt QQE04-20 Phillips Emision [www.tubedata.info].pdf (181 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
