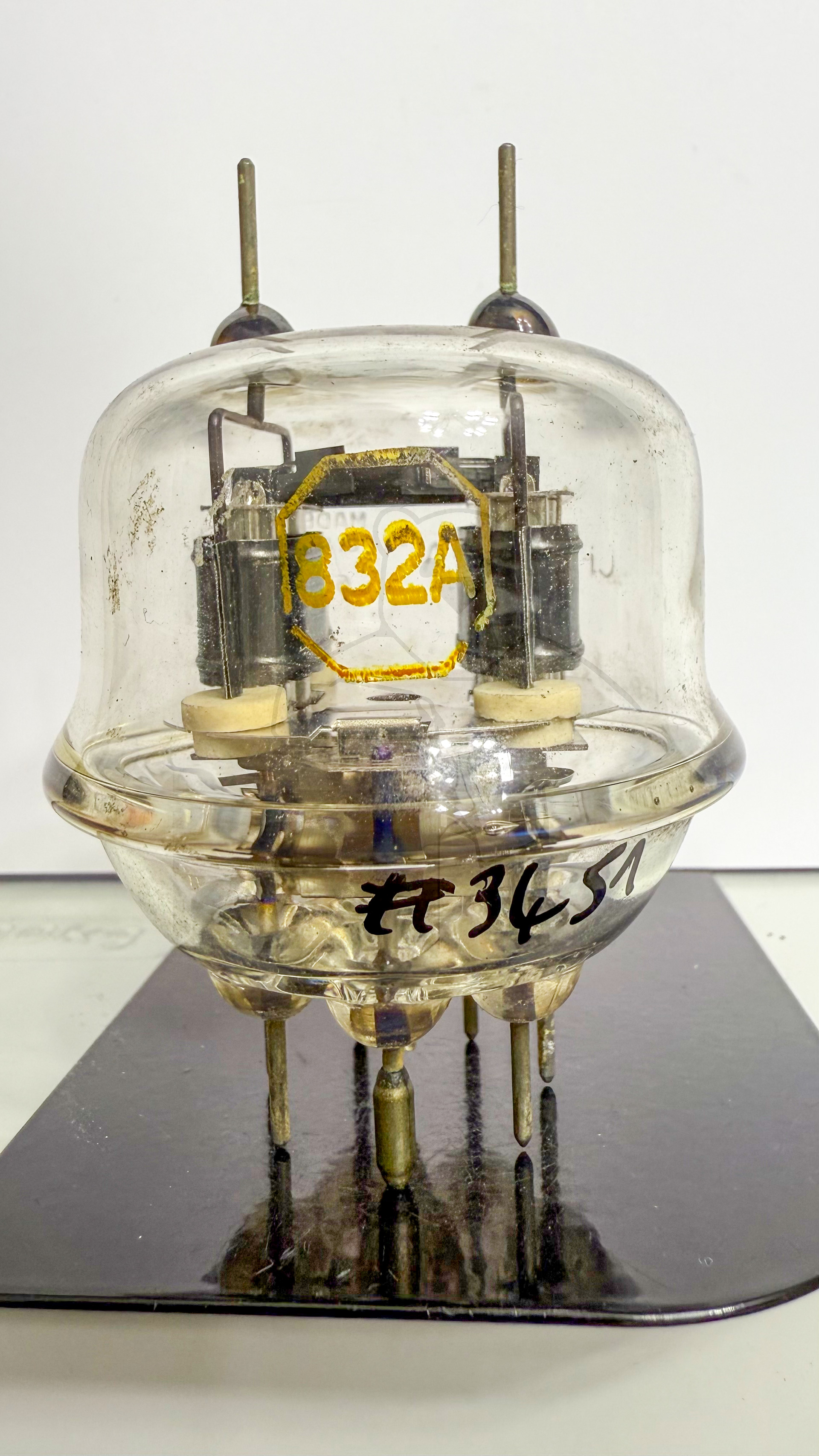

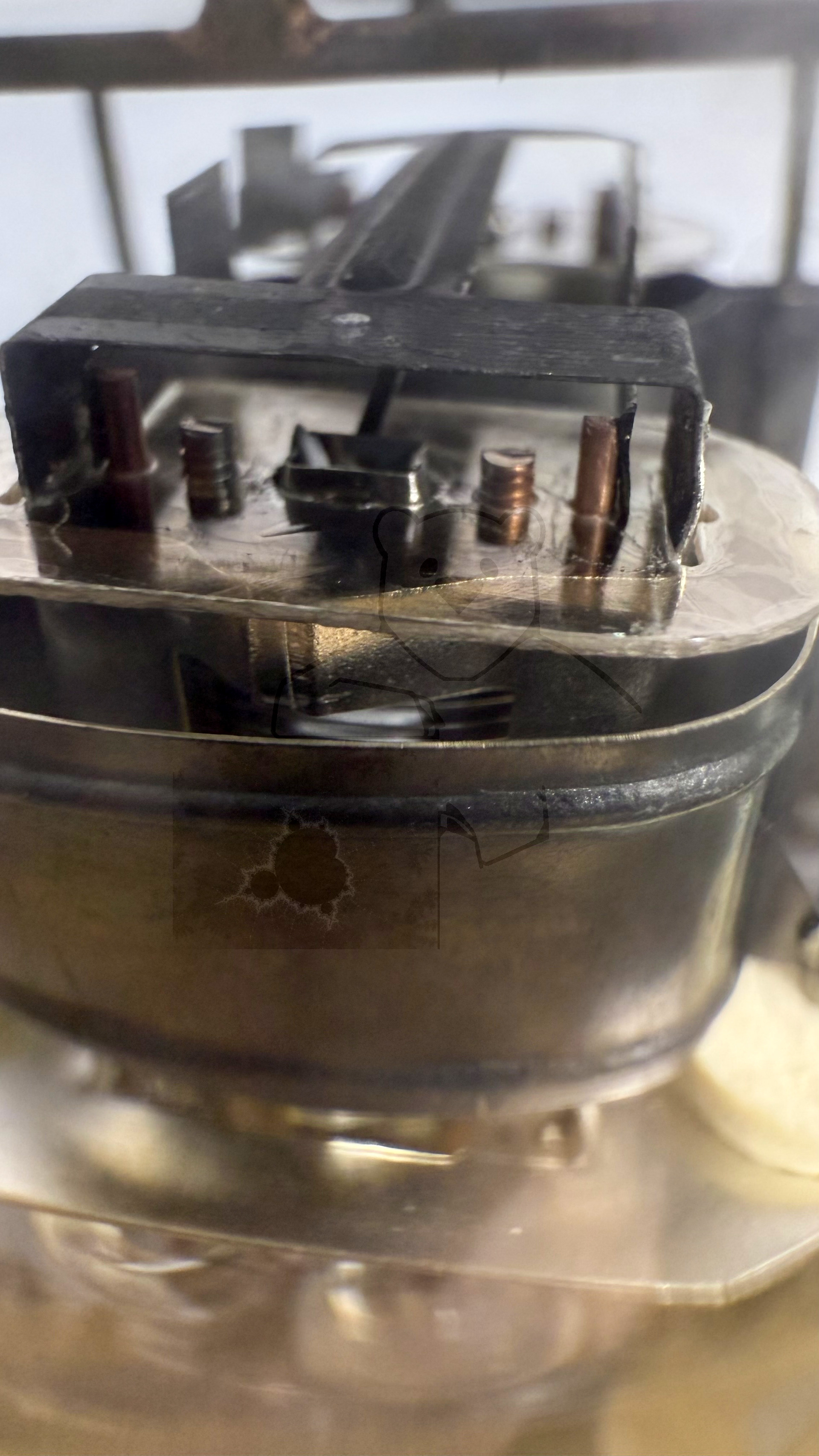

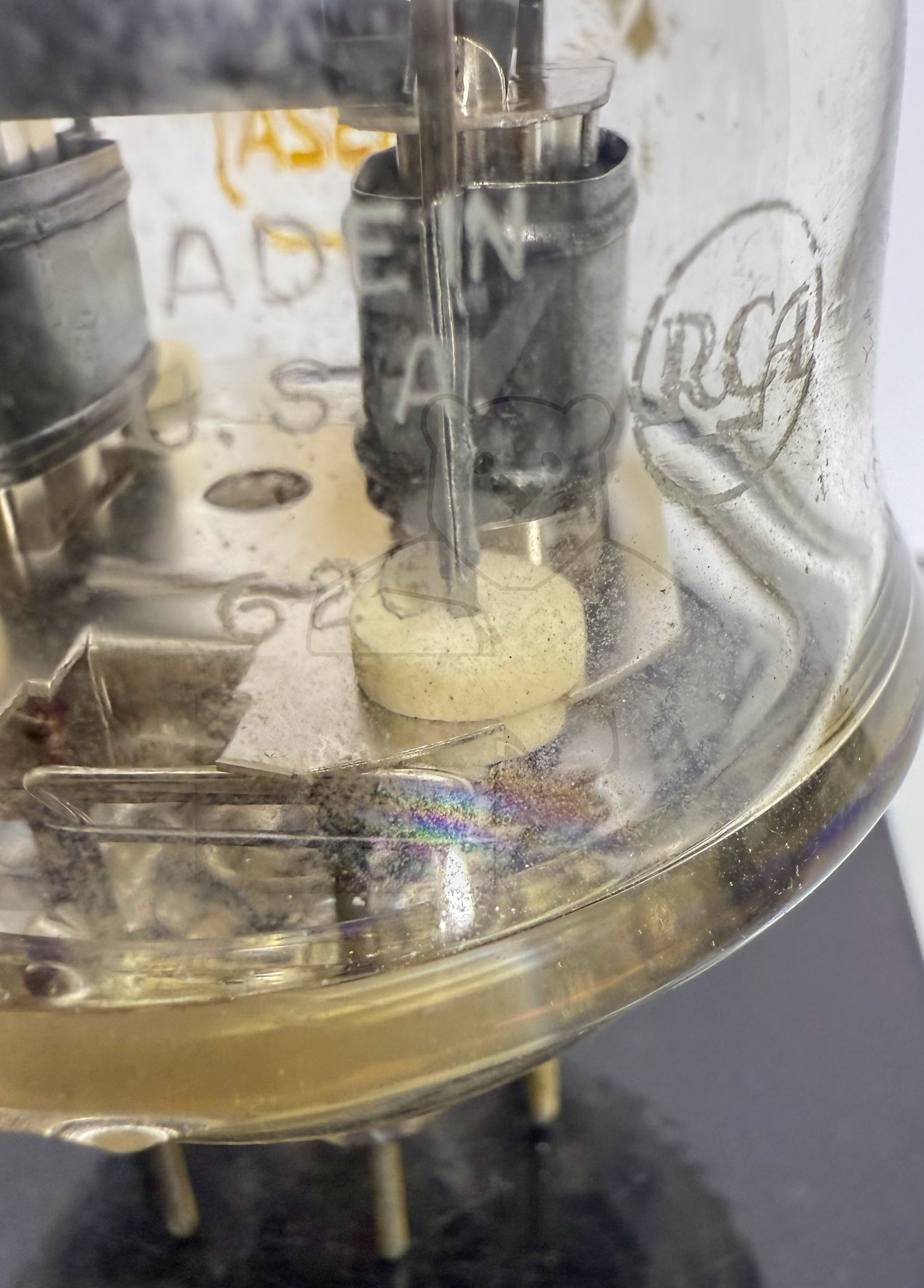

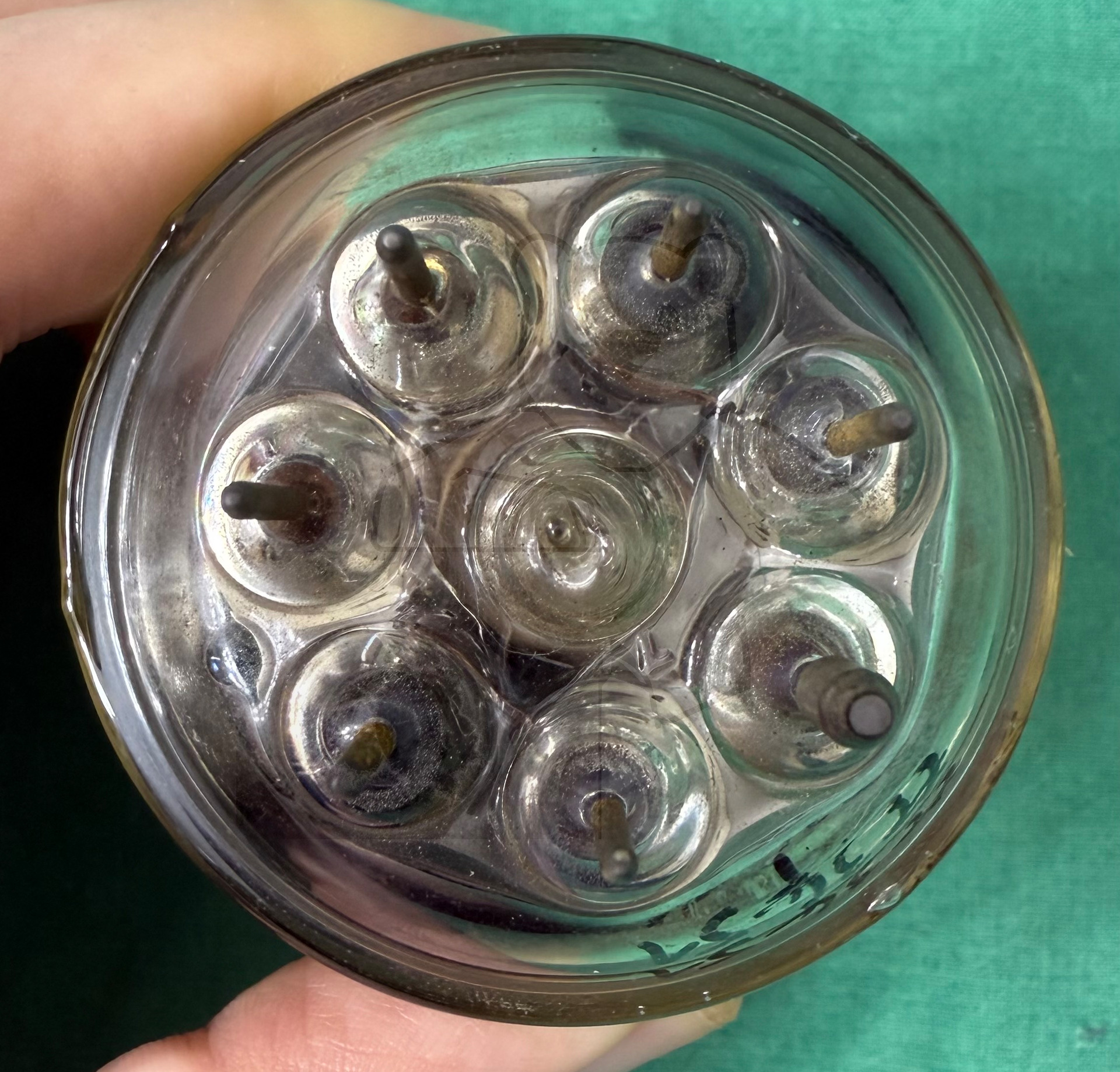

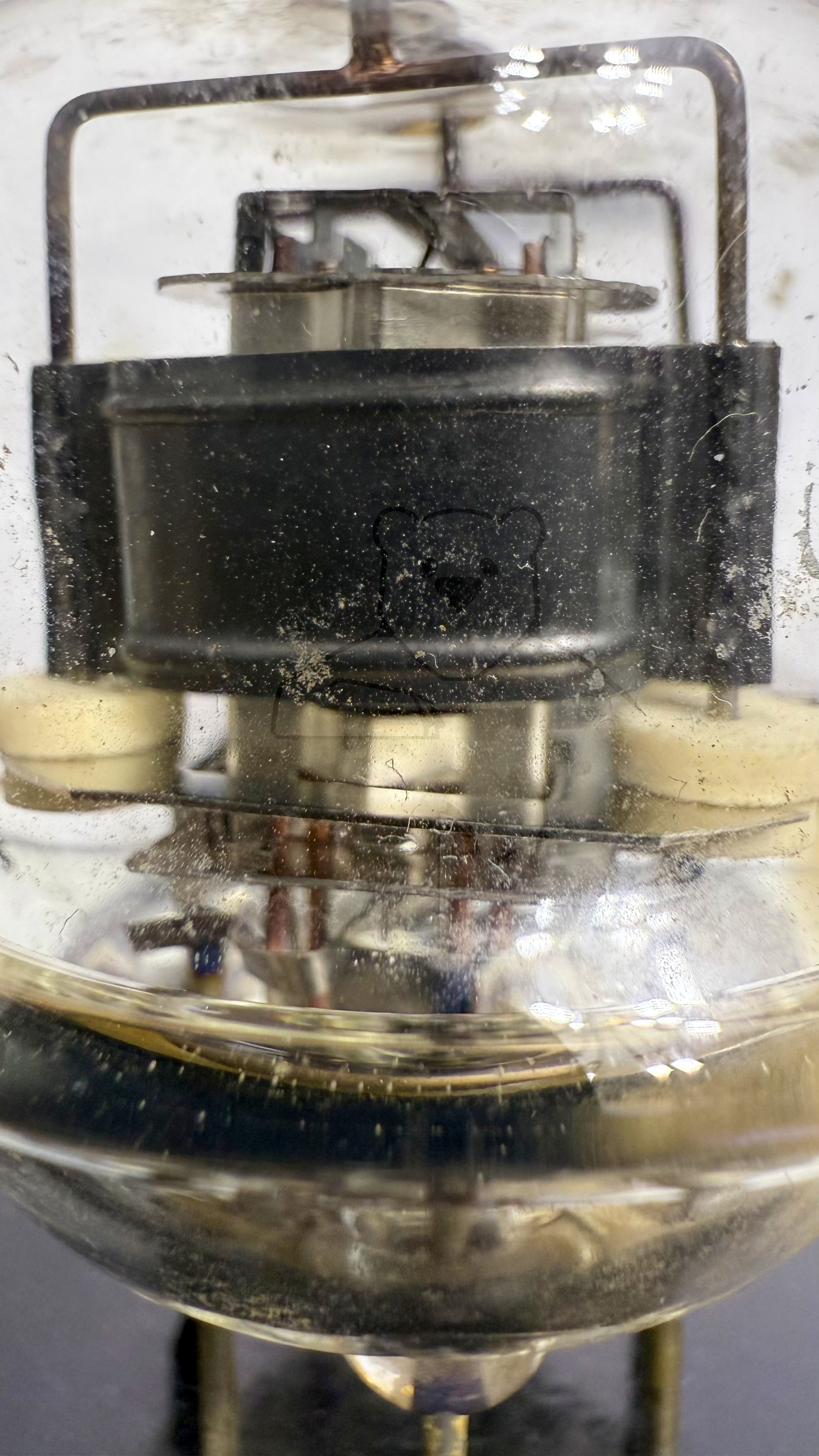

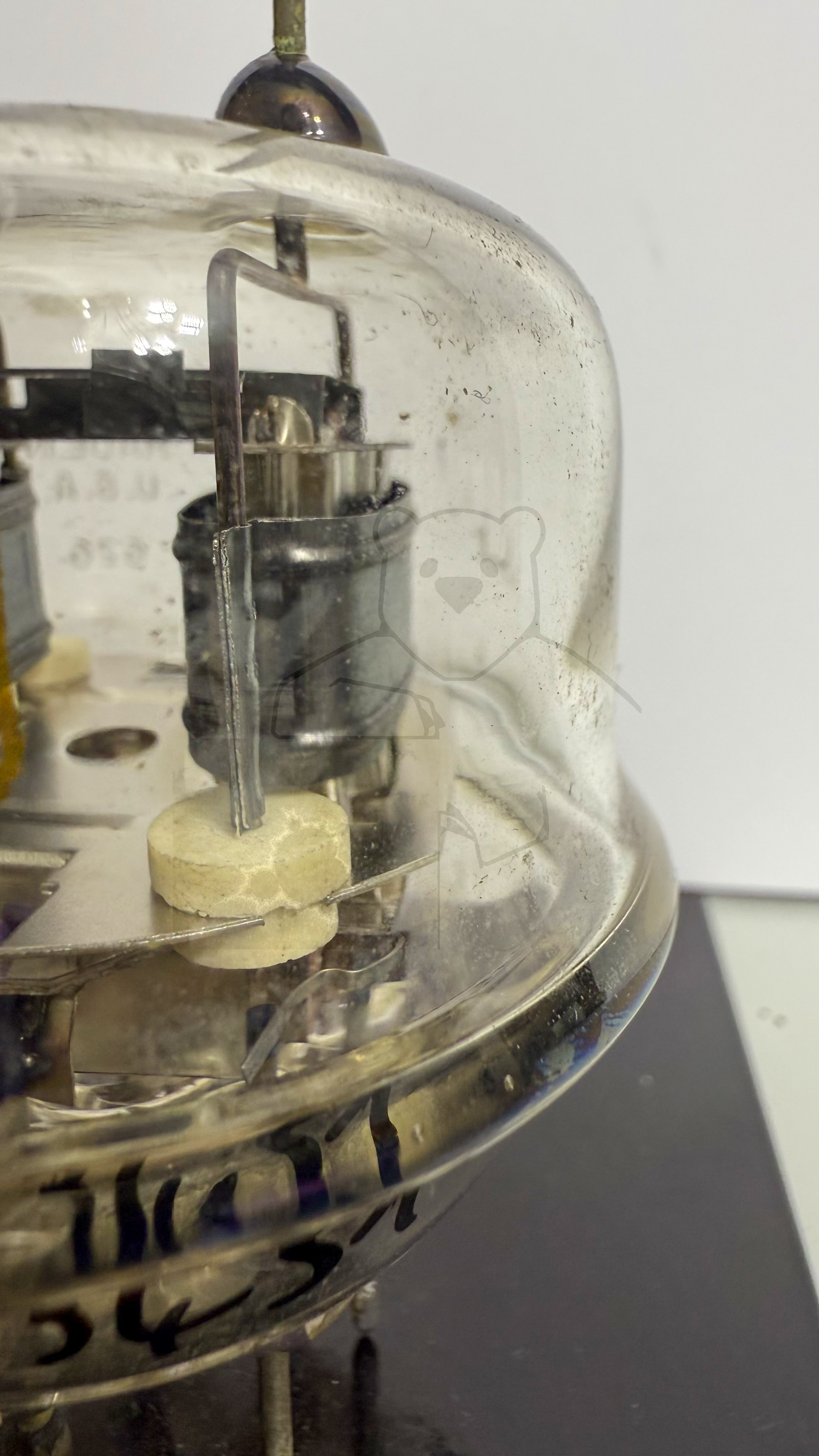

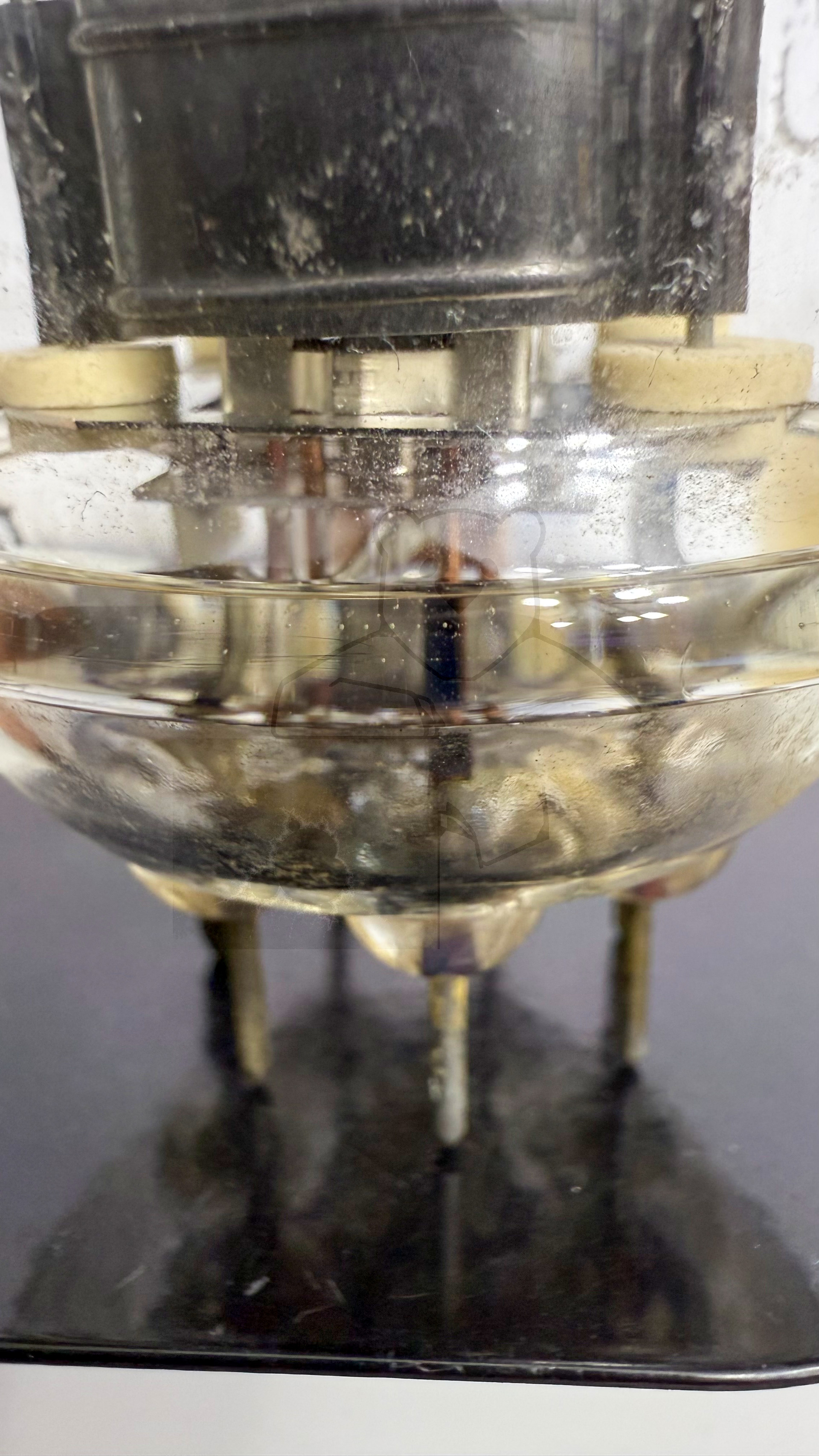

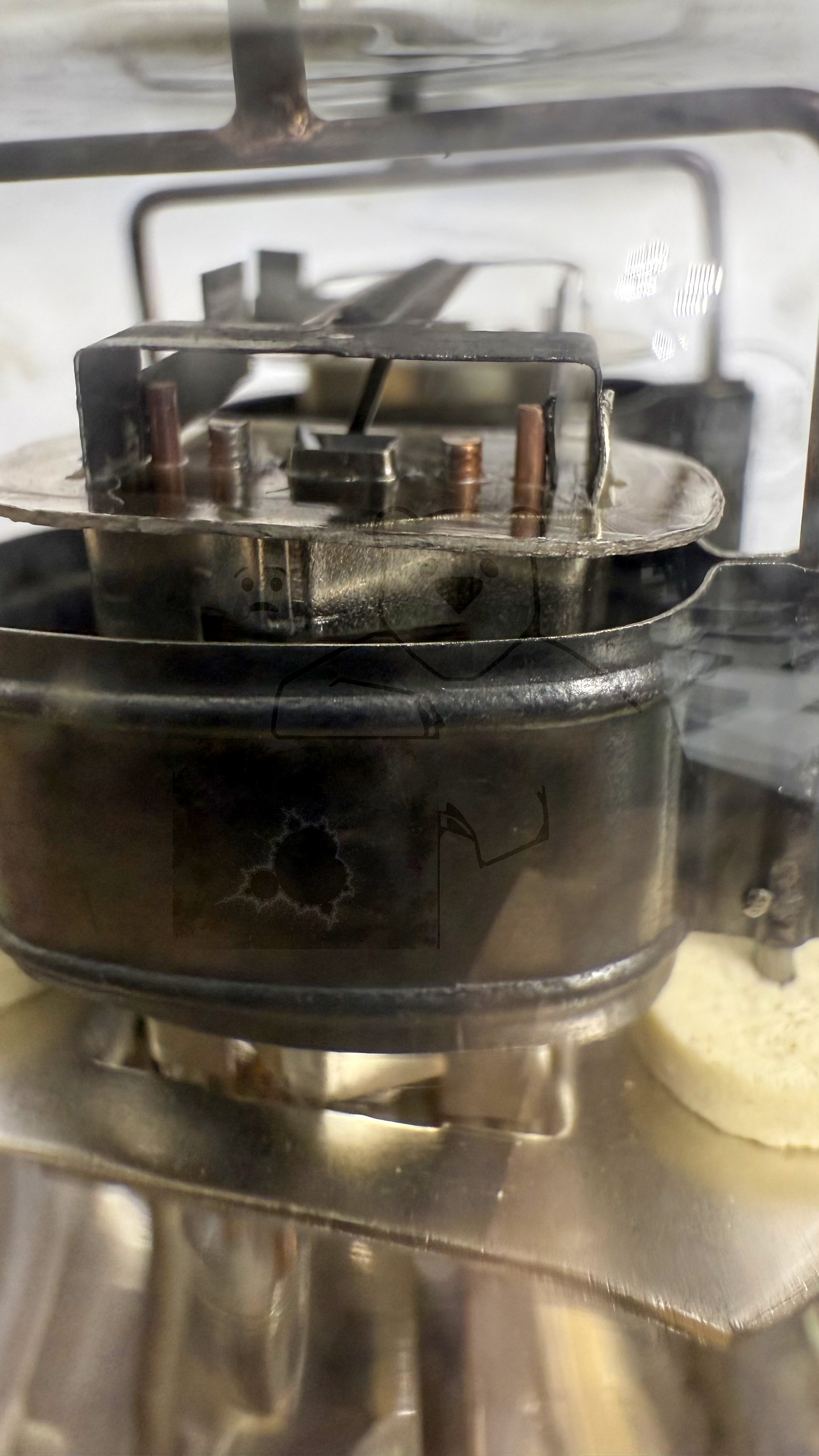

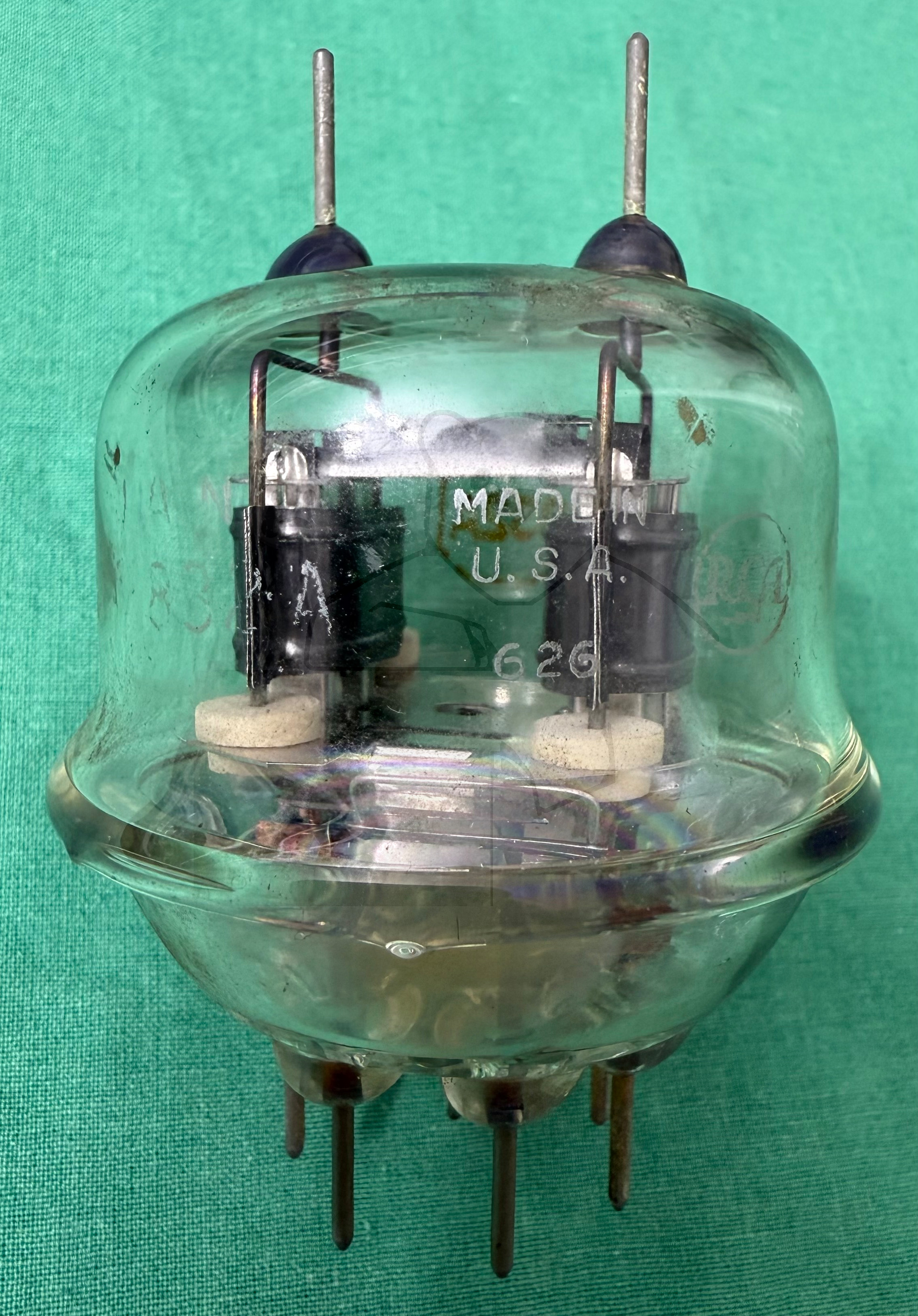

Daten und Bilder der Röhre: 832A

🔎 Beschreibung der Röhre: 832A

Name	832A
Vergleichsname	→ QQE04/20
Heizspannung (Volt)	6,3 oder 12,6
Heizstrom (Ampère)	1,6 oder 0,8
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Septar, 7pol. → Liste aller Röhren mit: Septar, 7pol.
Zusätzliche Informationen	Die Röhre kann mit 12,6V oder 6,3V beheizt werden, je nach Beschaltung der Heizung.
Letzte Änderung	06.06.2018 21:42:37

🔎 Beschreibung der Systeme für die Röhre: 832A

	System 1	System 2
Kathode	4	4
Gitter 1	2	6
Gitter 2	3	3
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe A1	Kappe A2
Anode 2
Leuchtschirm
Heizung	1, 7 - Mittelanzapfung auf Stift 5	1, 7 - Mittelanzapfung auf Stift 5
Abschirmung	4	4
Funktion	→ Senderoehre, Tetrode	→ Senderoehre, Tetrode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

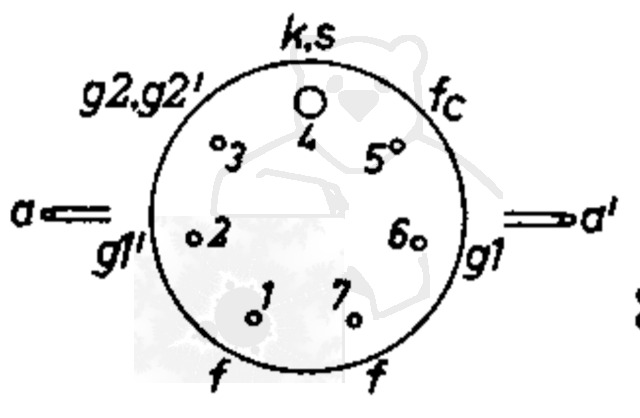

🔎 Sockelschaltung der 832A

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: 832A
Datenblatt 832 RCA [www.tubedata.info].pdf (197 kB)
Datenblatt 832A Mazda.pdf (321 kB)
Datenblatt 832A RCA [www.tubedata.info].pdf (359 kB)
Pruefkarte 832A Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (241 kB)
Pruefkarte 832A Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (216 kB)
