🔎 Beschreibung der Röhre: PFL200
| Name | PFL200 |
| Vergleichsname | 16Y9 |
| Heizspannung (Volt) | 17 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Dekal, 10pol. → Liste aller Röhren mit: Dekal, 10pol. |
| Zusätzliche Informationen | Die Verbundröhre → PFL200, Sie enthält zwei Pentodensysteme und wurde hauptsächlich in Fernsehempfängern genutzt. Das 'F'-System wird für die Impulstrennstufe genutzt, während das 'L'-System für die Verstärkung des Bildsignals zuständig war. |
| Letzte Änderung | 23.01.2025 13:12:54 |
🔎 Beschreibung der Systeme für die Röhre: PFL200
| System 1 | System 2 | |
| Kathode | 2 | 7 |
| Gitter 1 | 1 | 8 |
| Gitter 2 | 3 | 9 |
| Gitter 3 | 2 | 7 |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 4 | 10 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 5, 6 | 5, 6 |
| Abschirmung | 7 | 7 |
| Funktion | → Bildsynchronisation |
→ Endpentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

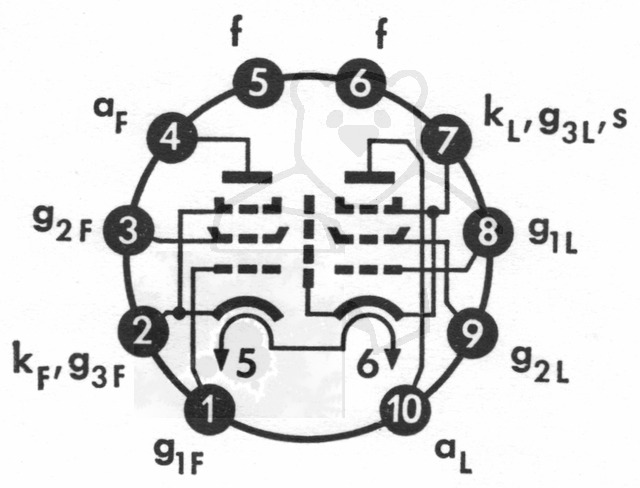

🔎 Sockelschaltung der PFL200
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: PFL200
Datenblatt PFL200 Philips Version 1 [www.tubedata.info].pdf (516 kB)
Datenblatt PFL200 Philips Version 2 [www.tubedata.info].pdf (385 kB)
Datenblatt PFL200 Telefunken Handbuch der Rundfunk Röhren Band 2.pdf (2318 kB)
Pruefkarte PFL200 - Funke W19 Roehrenpruefer.pdf (315 kB)
Pruefkarte PFL200 - Neuberger RPM370 Roehrenmessgeraet.pdf (182 kB)
Pruefkarte PFL200 Karte 2 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (299 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: PFL200
Röhre PFL200 #7284 Bild 1

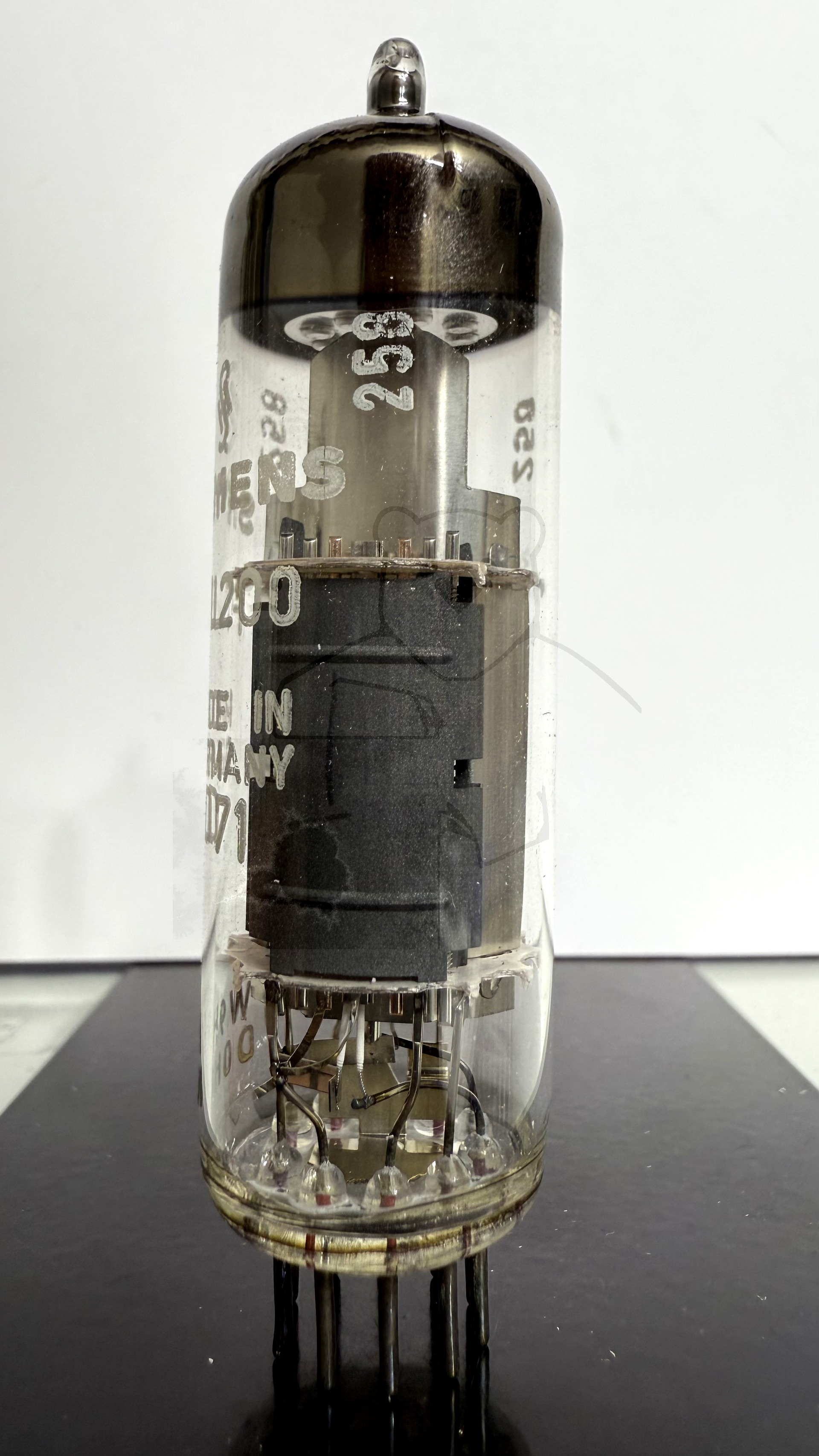

Röhre PFL200 #7284 Bild 2

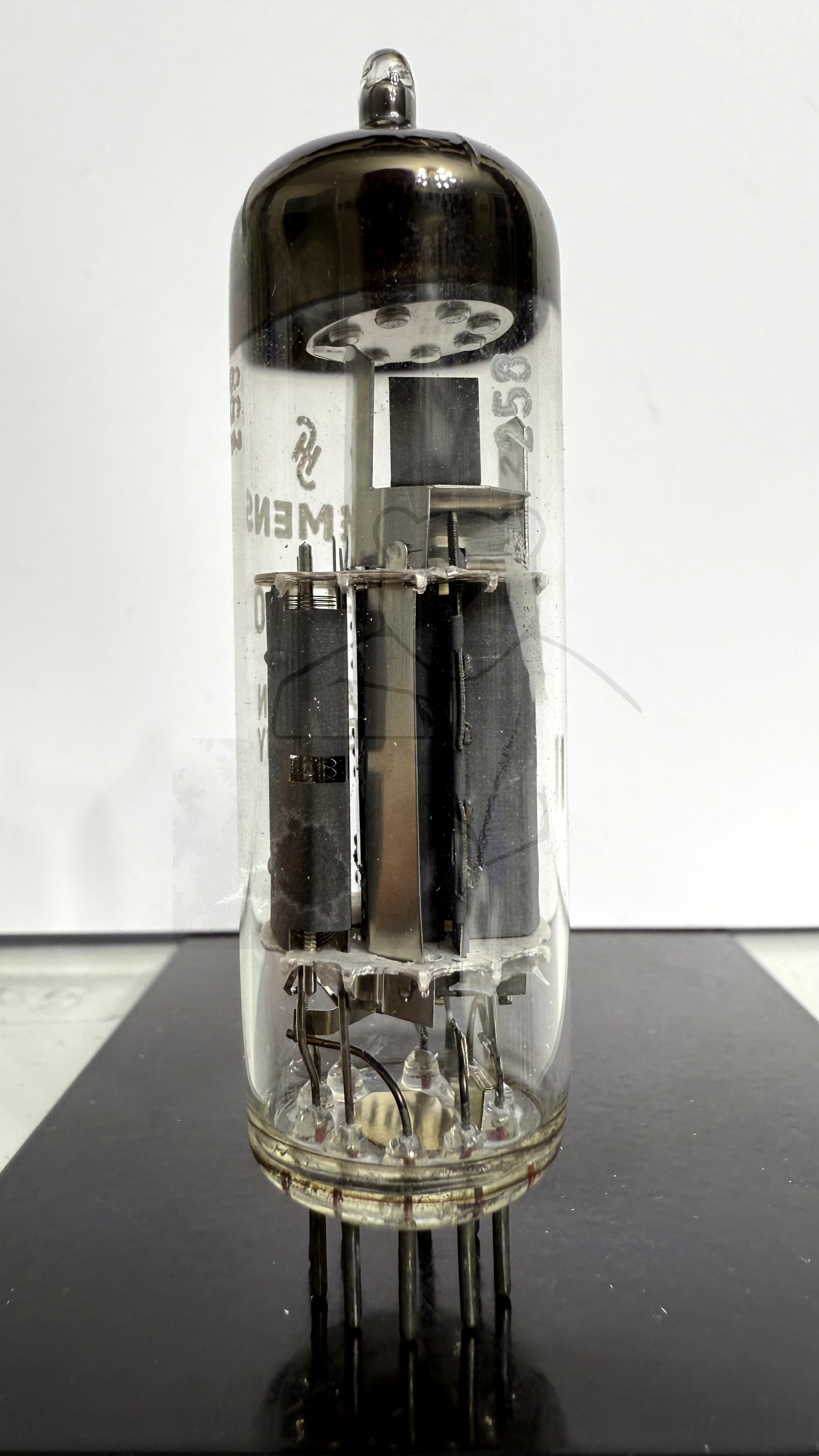

Röhre PFL200 #7284 Bild 3

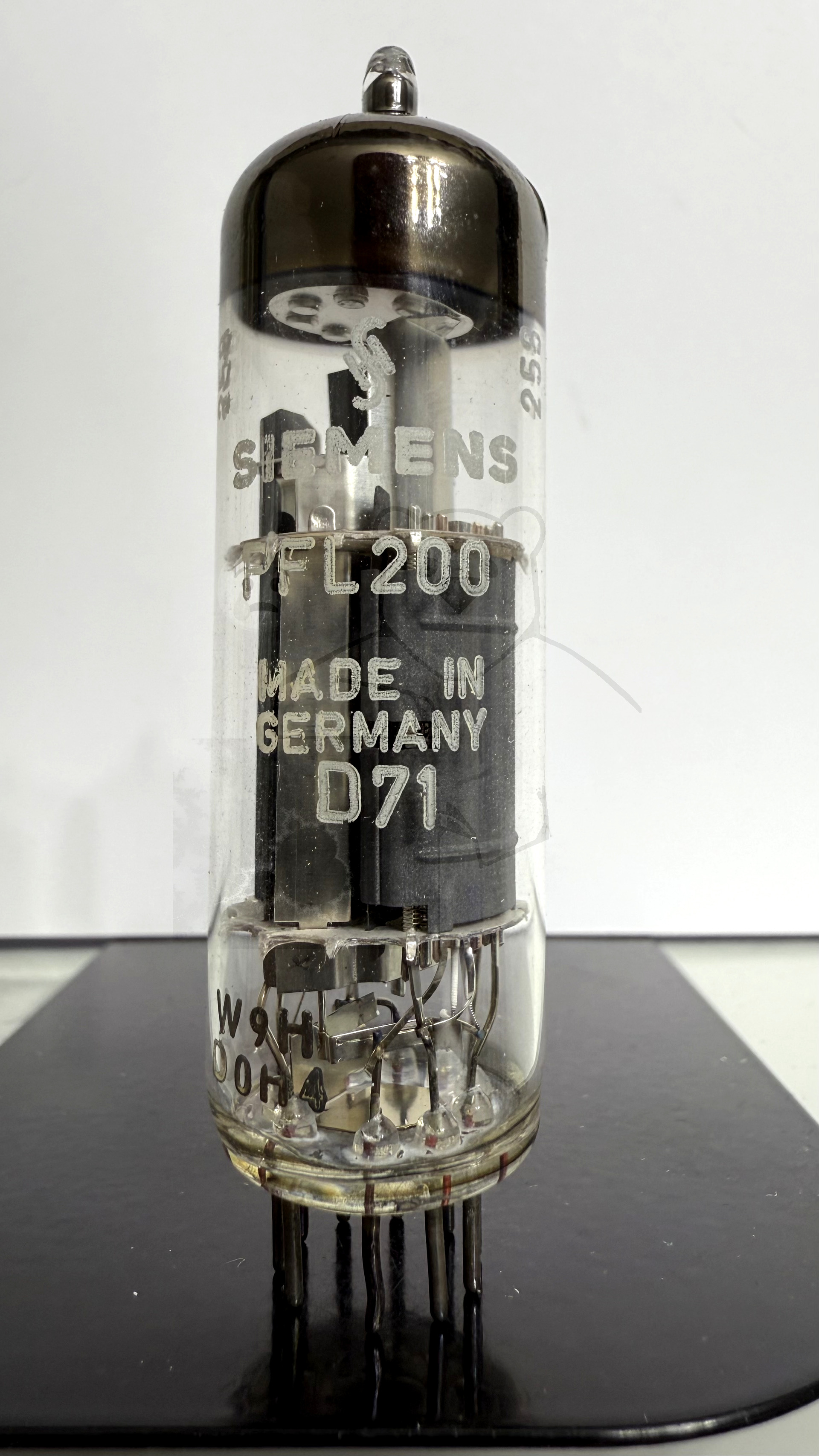

Röhre PFL200 #7284 Bild 4

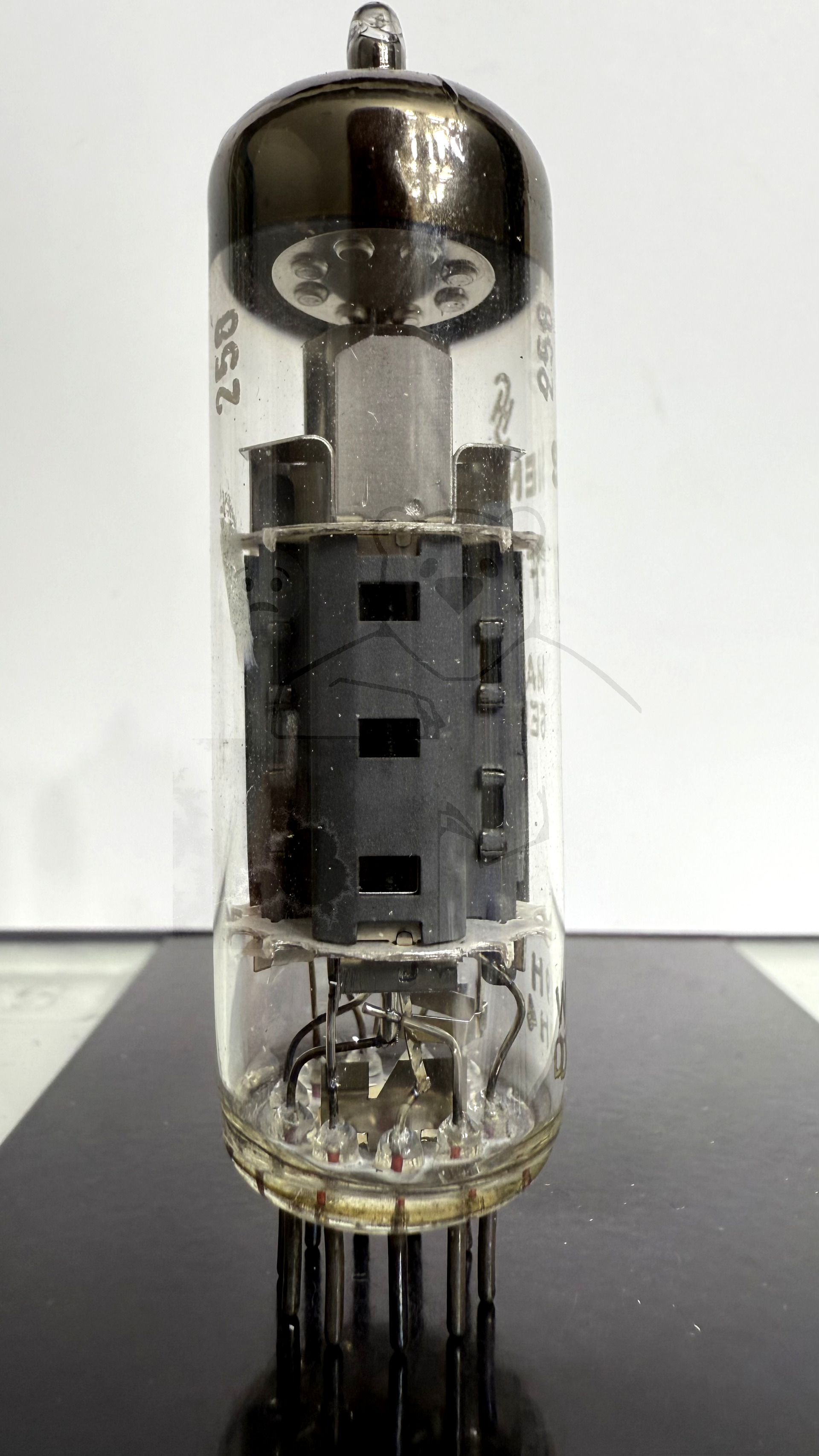

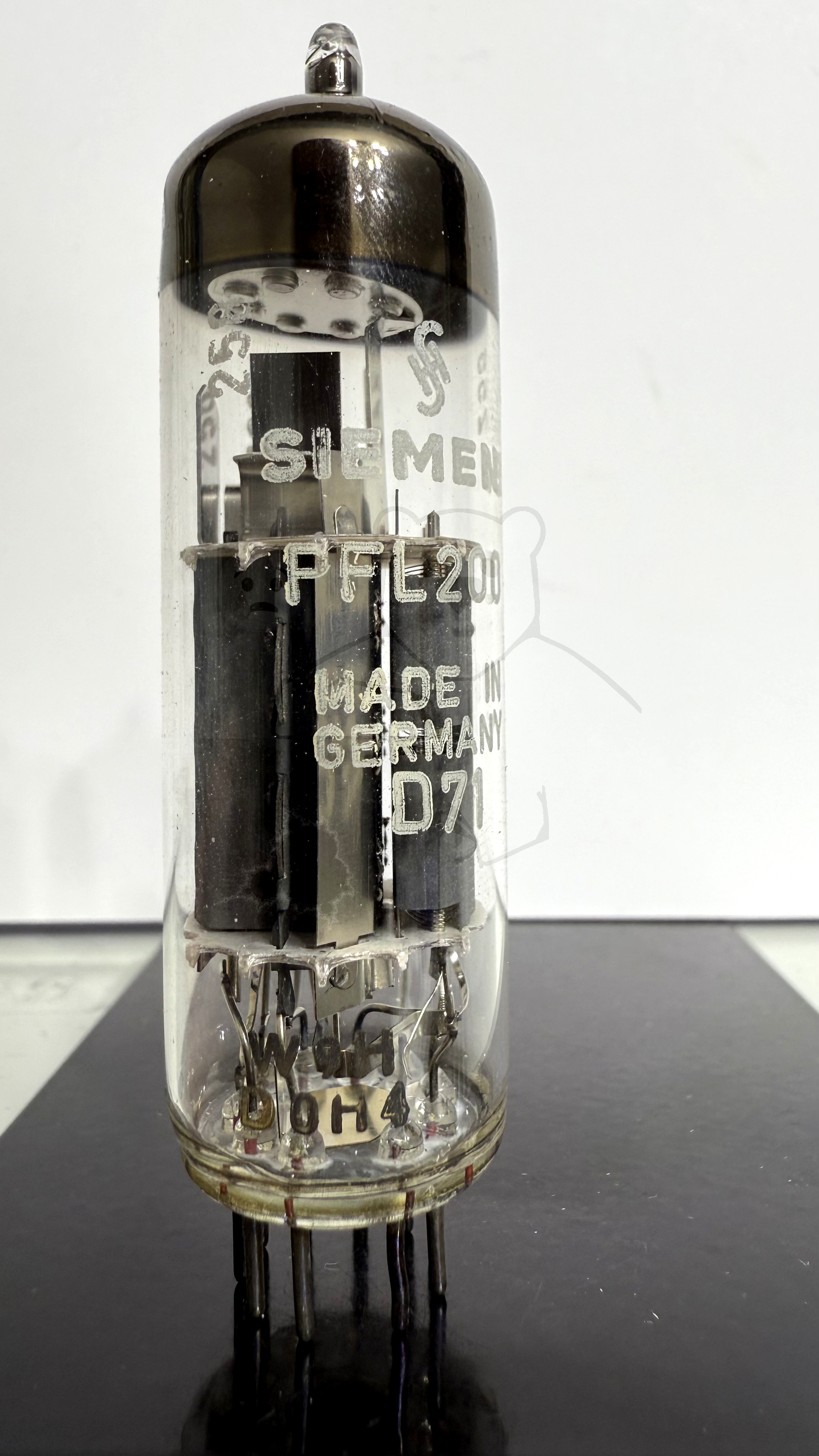

Röhre PFL200 #7284 Bild 5

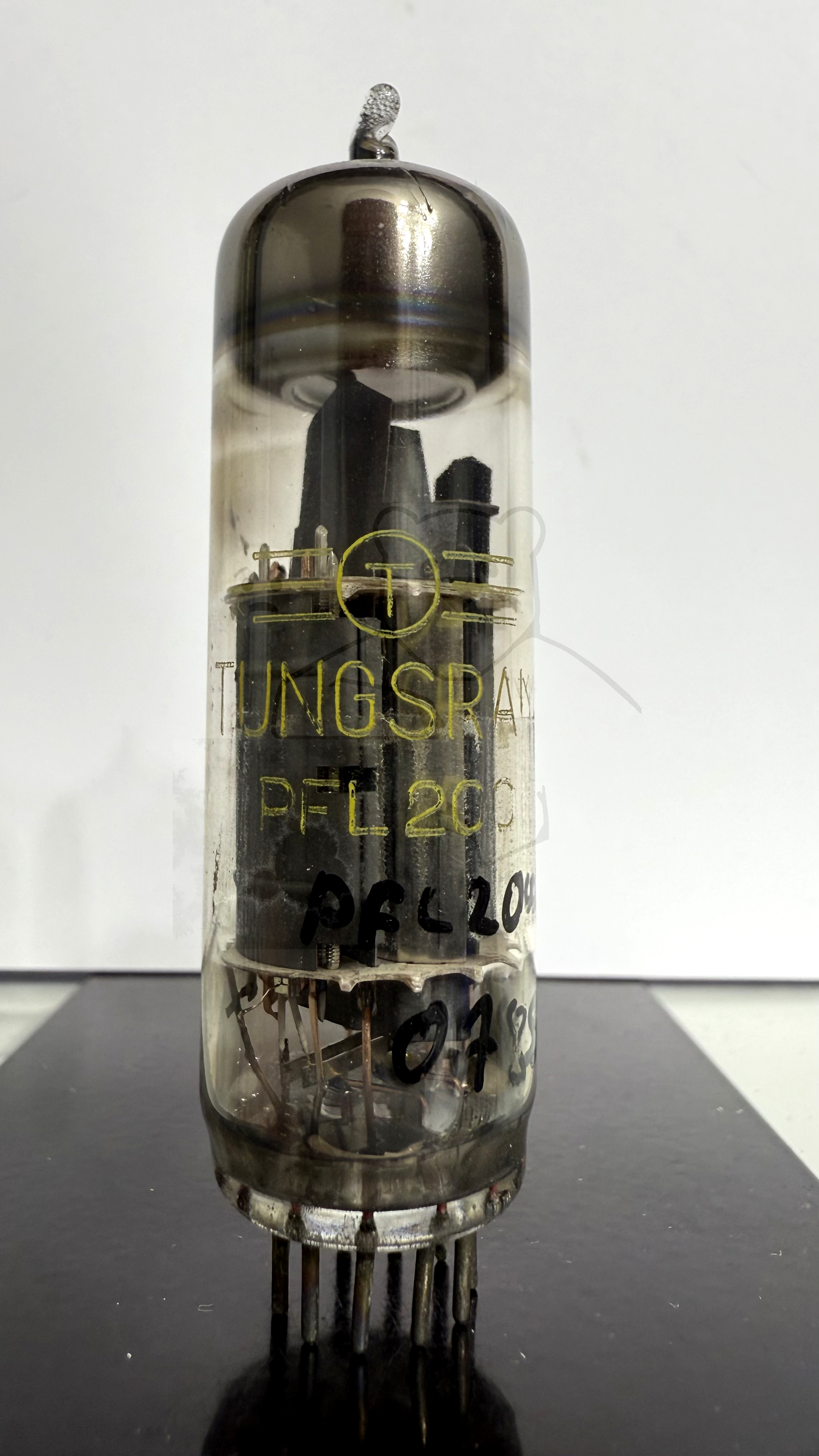

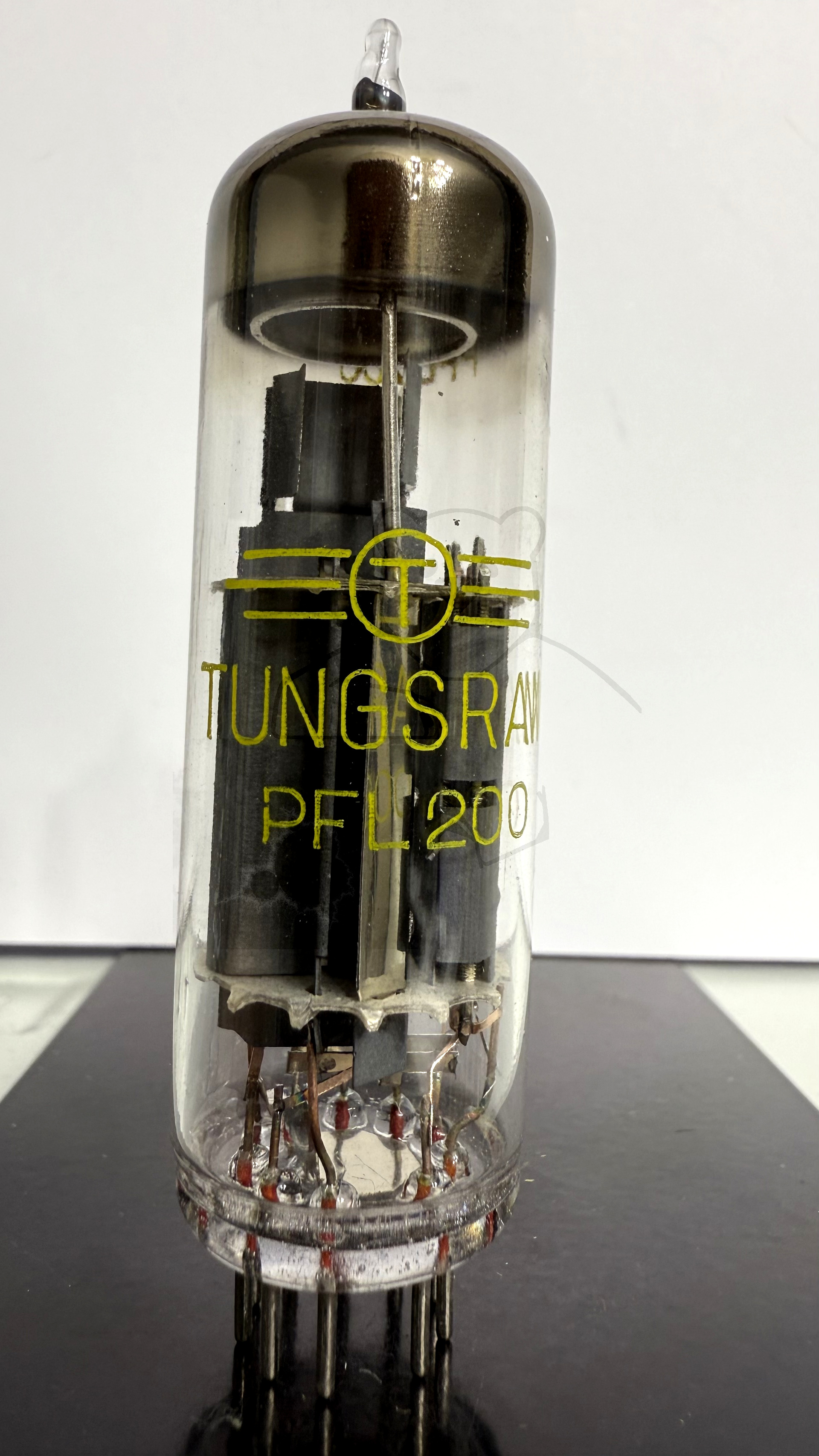

Röhre PFL200 #4279 Bild 1

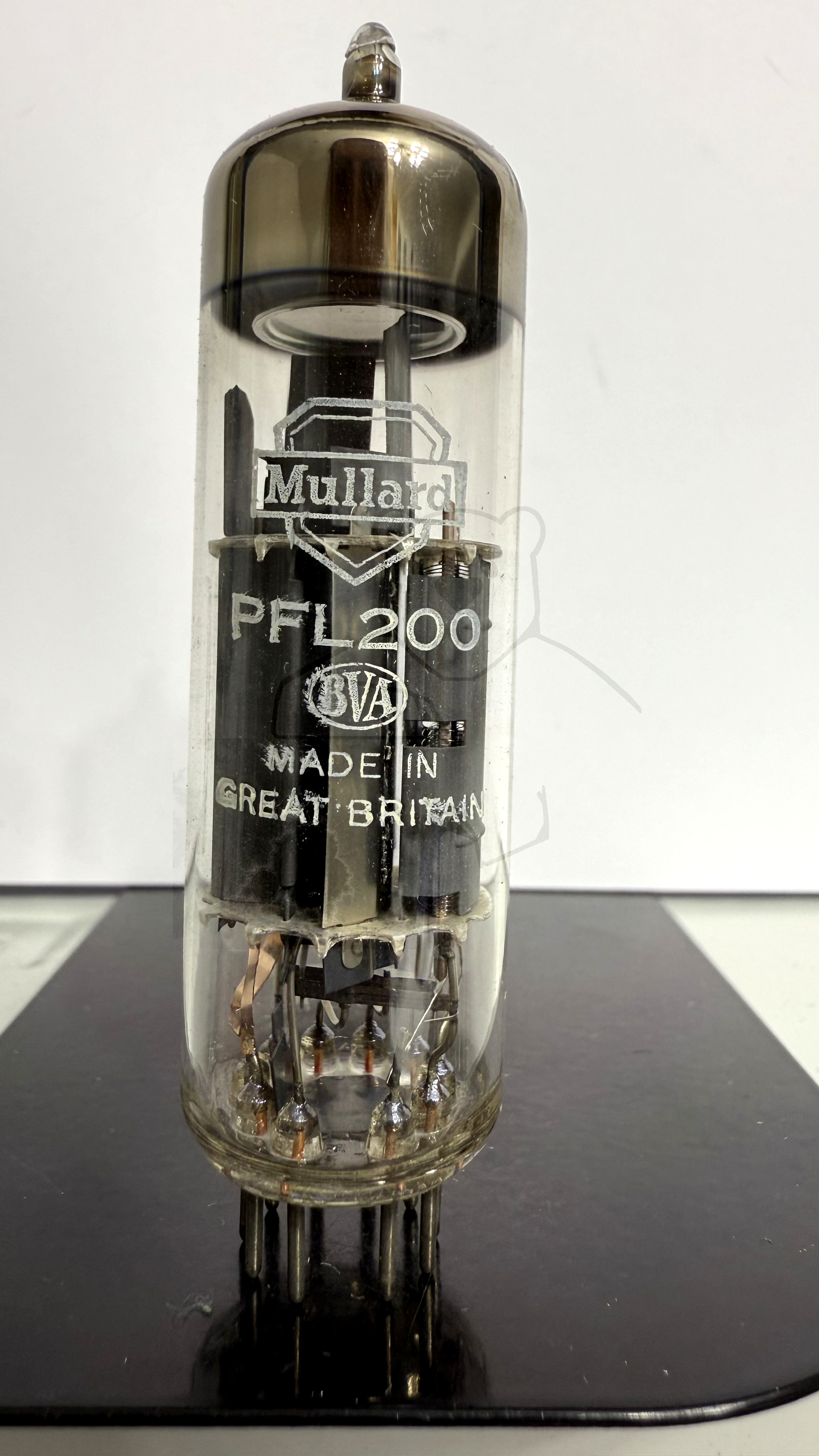

Röhre PFL200 #4284 Bild 1
Röhre PFL200 #4291 Bild 1
Röhre PFL200 #4278 Bild 1

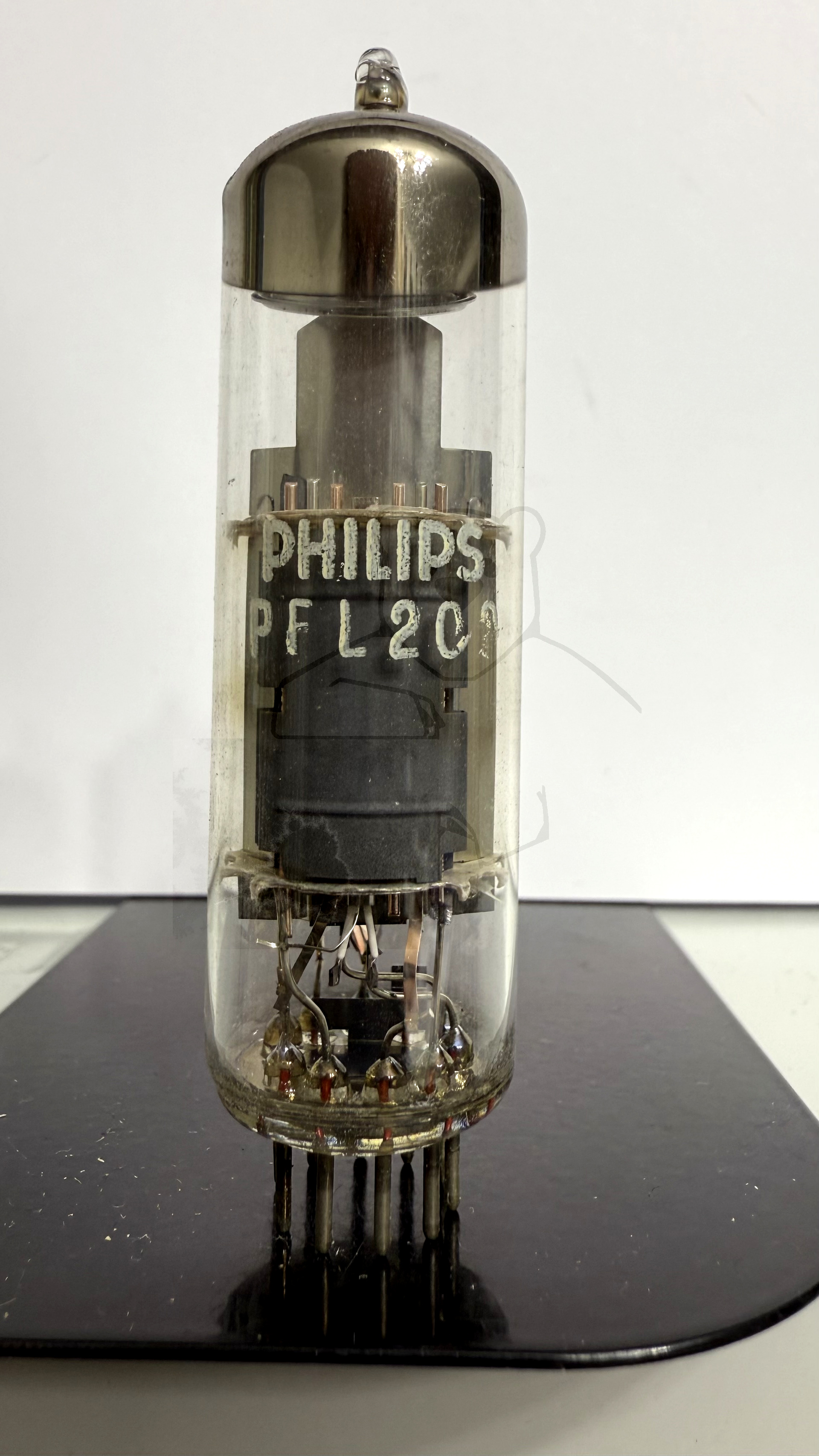

Röhre PFL200 #4236 Bild 1

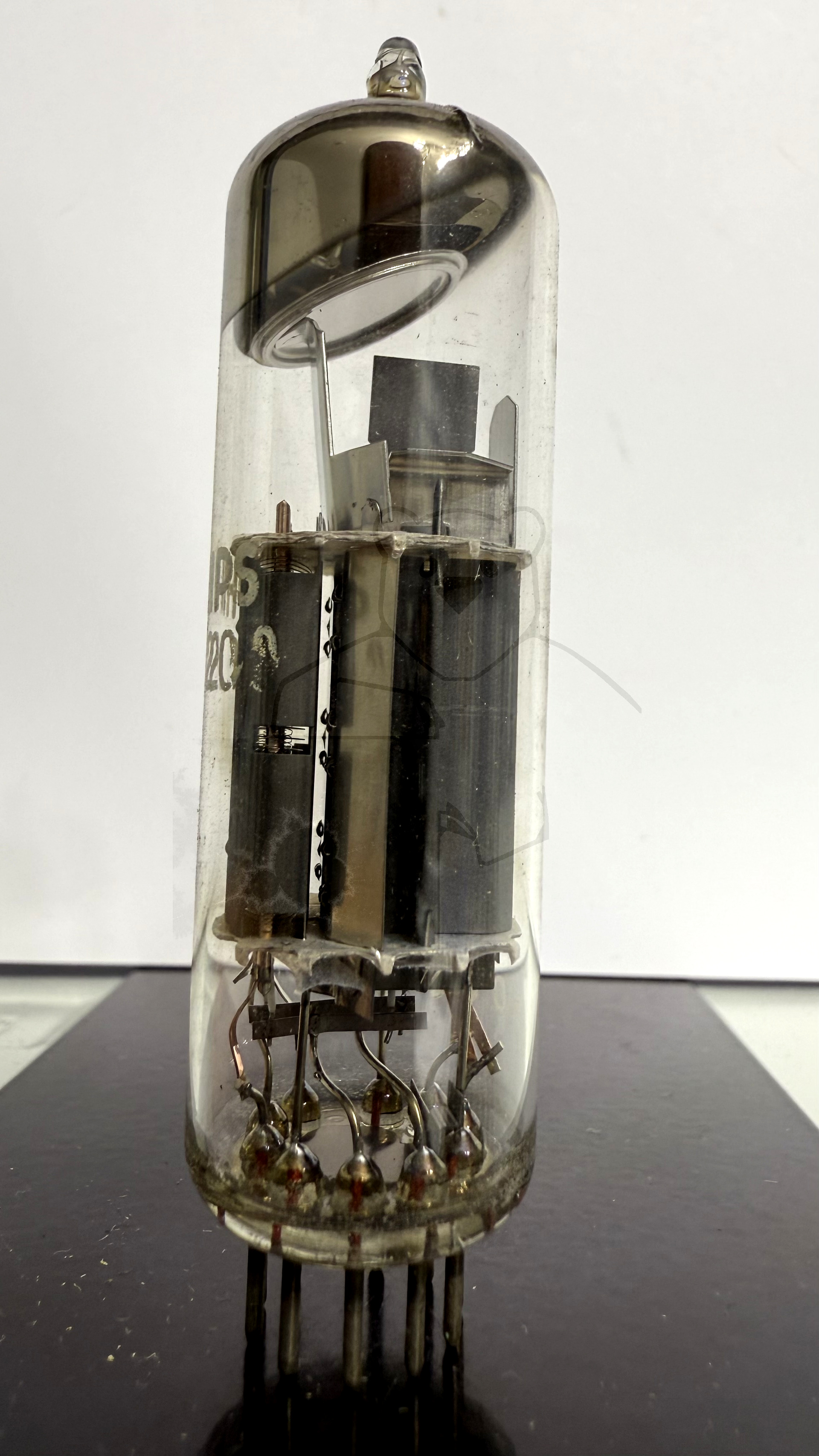

Röhre PFL200 #4236 Bild 2

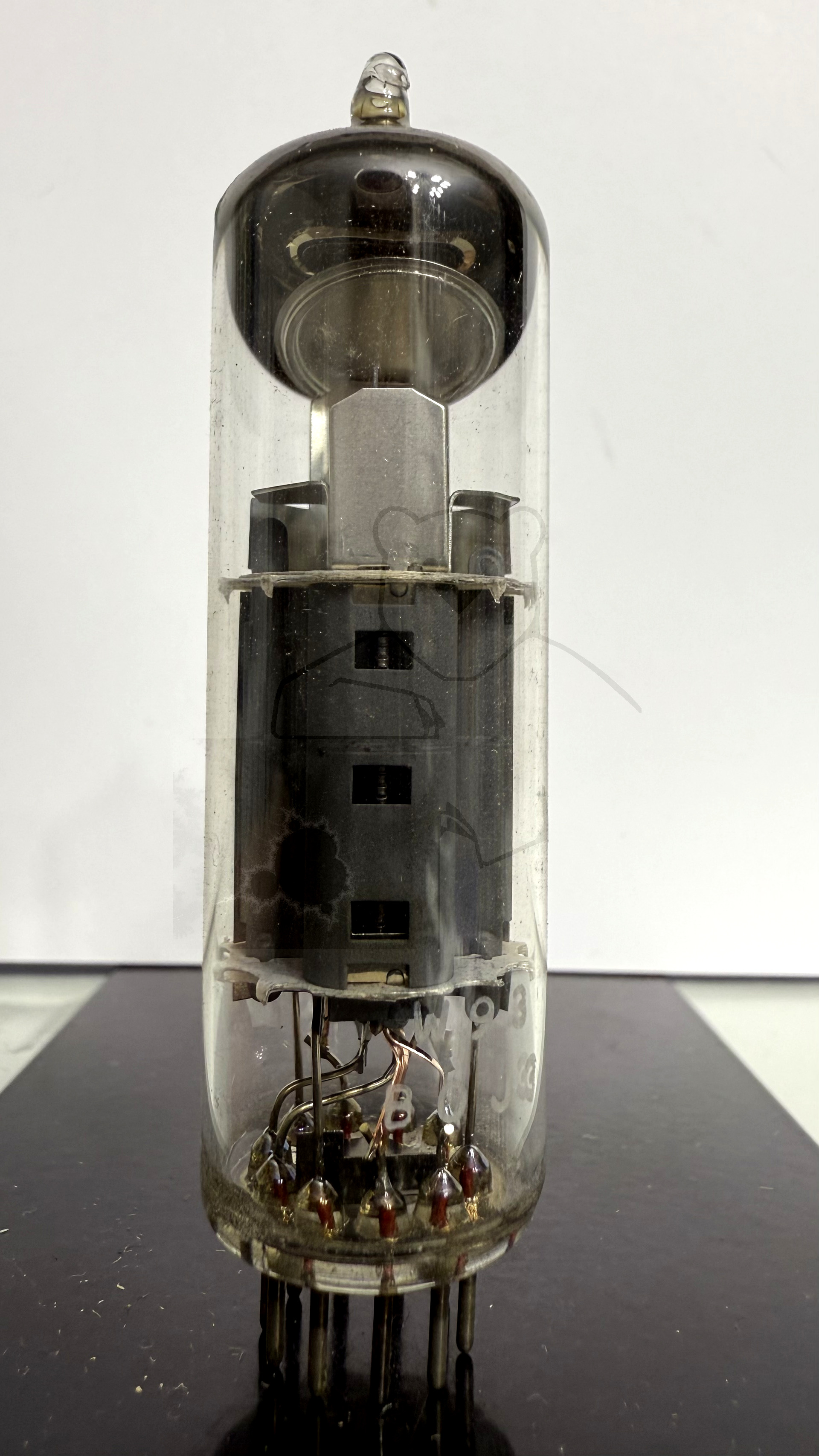

Röhre PFL200 #4236 Bild 3

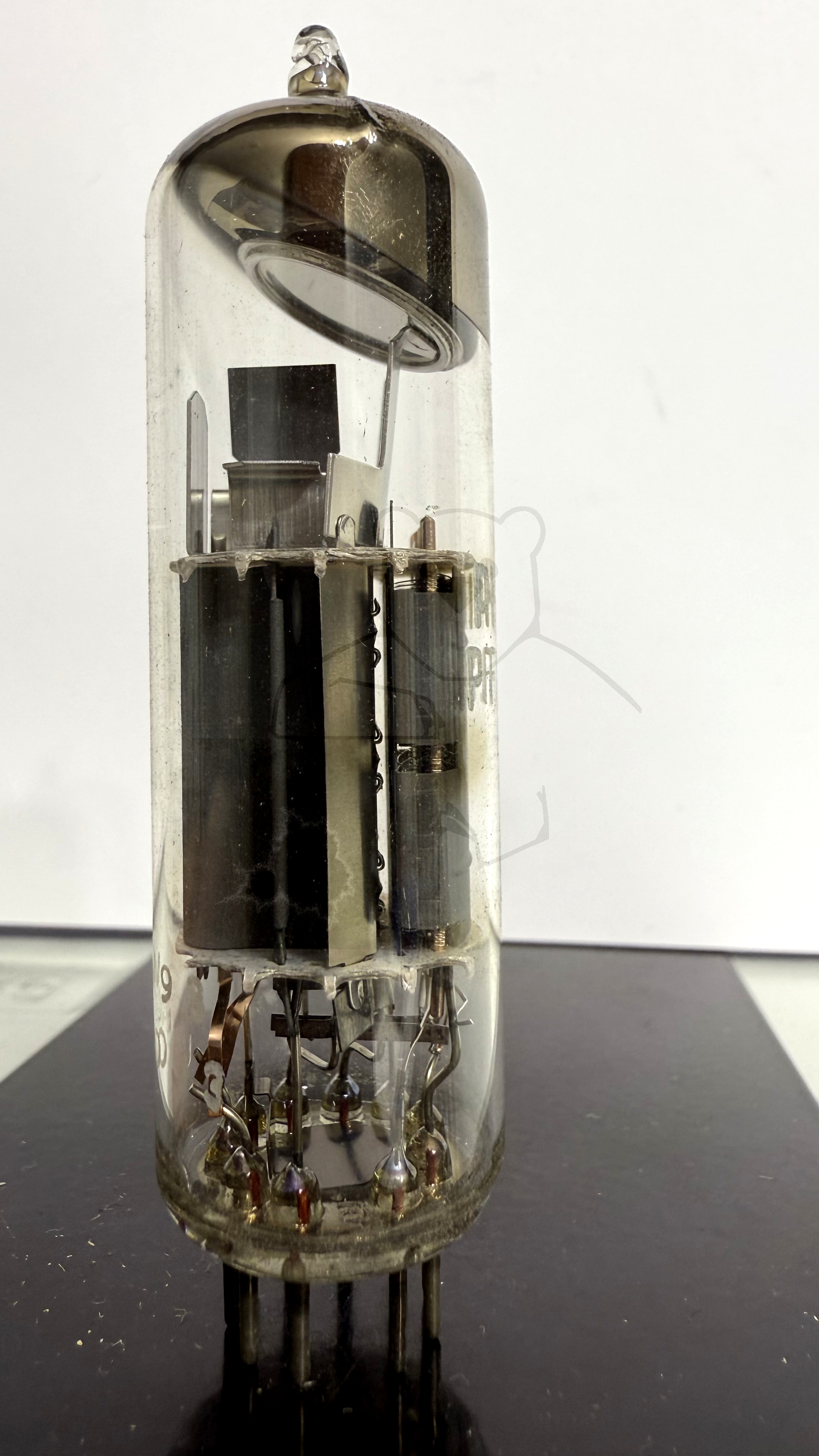

Röhre PFL200 #4236 Bild 4

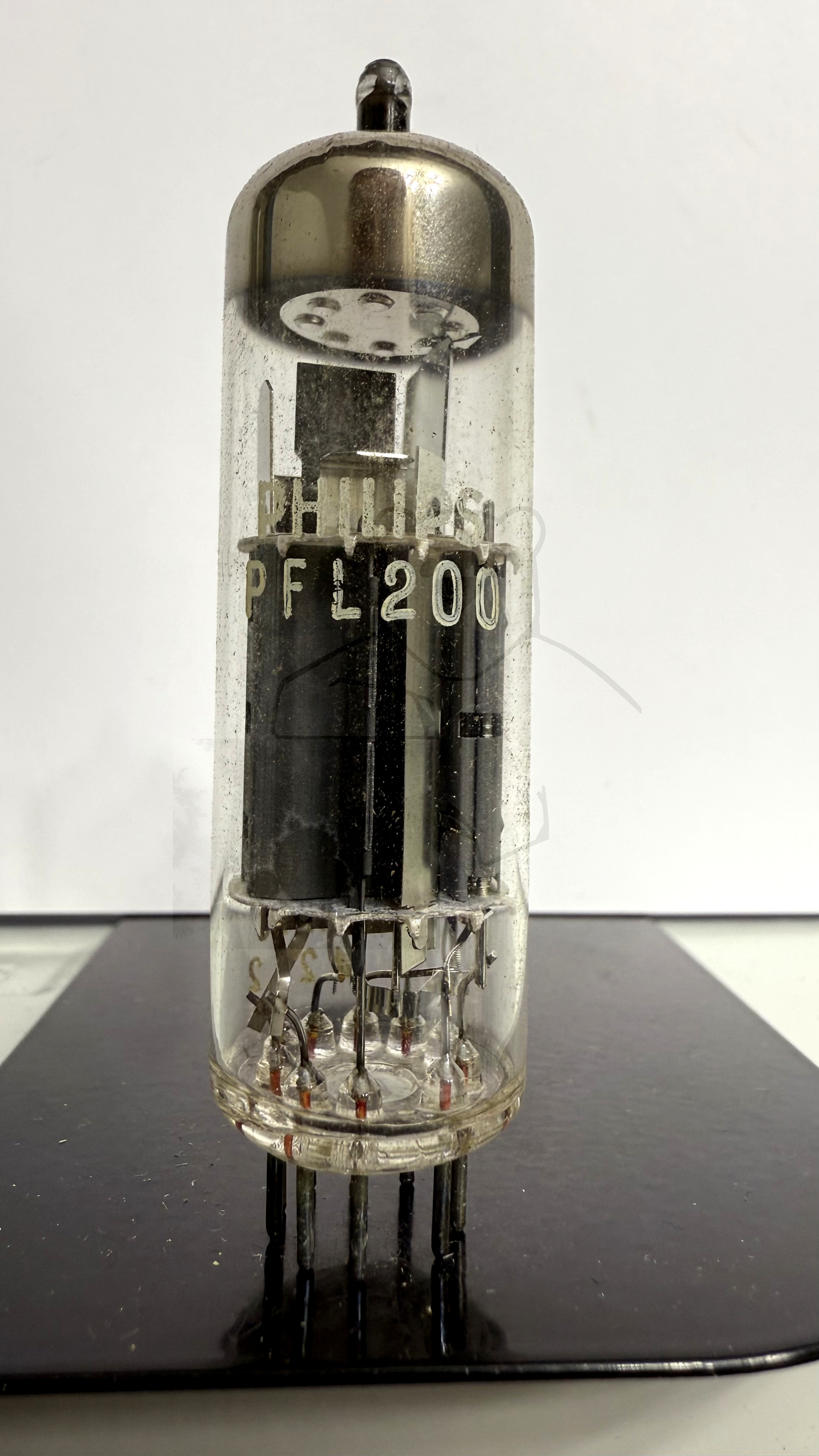

Röhre PFL200 #4235 Bild 1

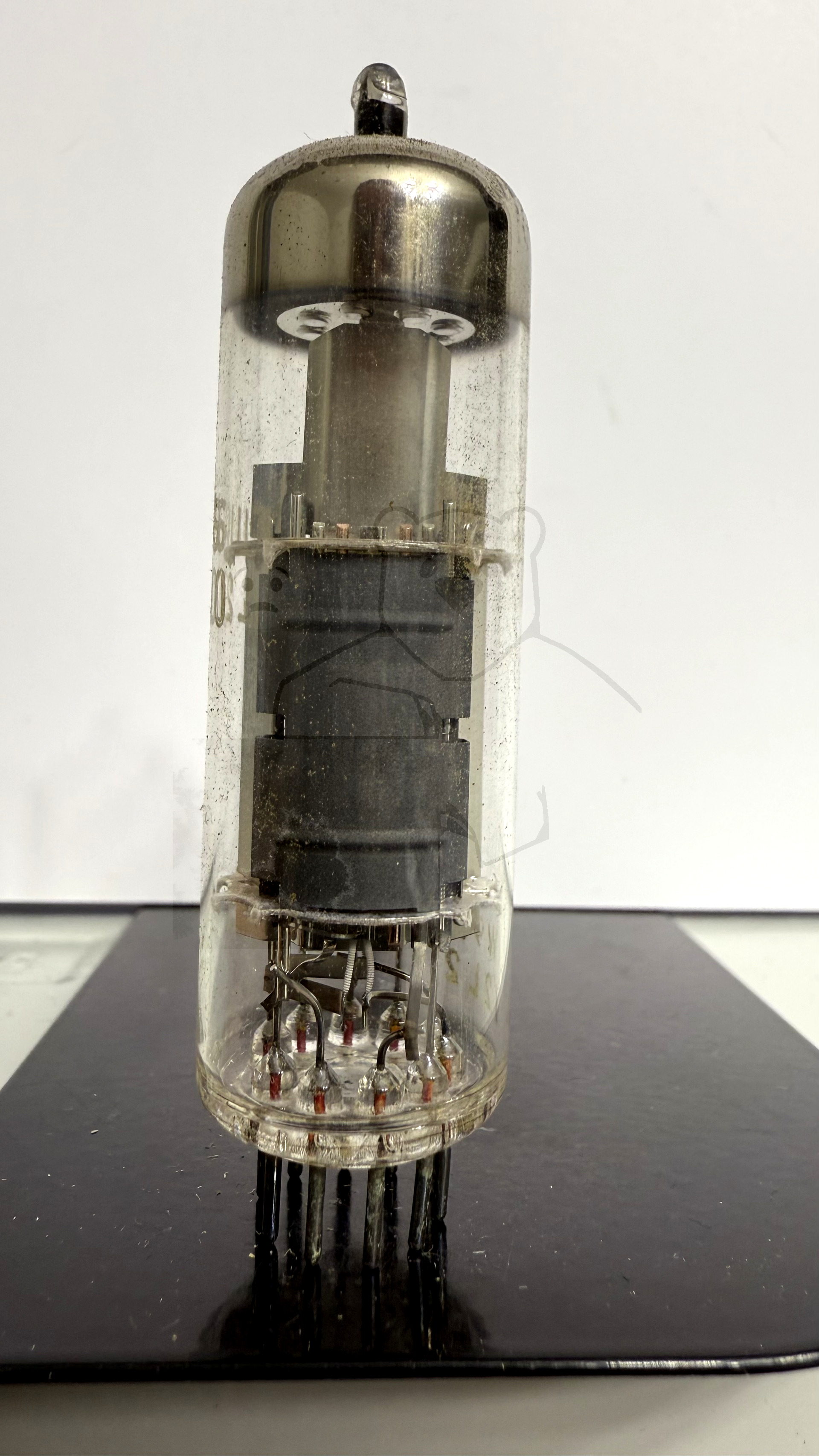

Röhre PFL200 #4235 Bild 2

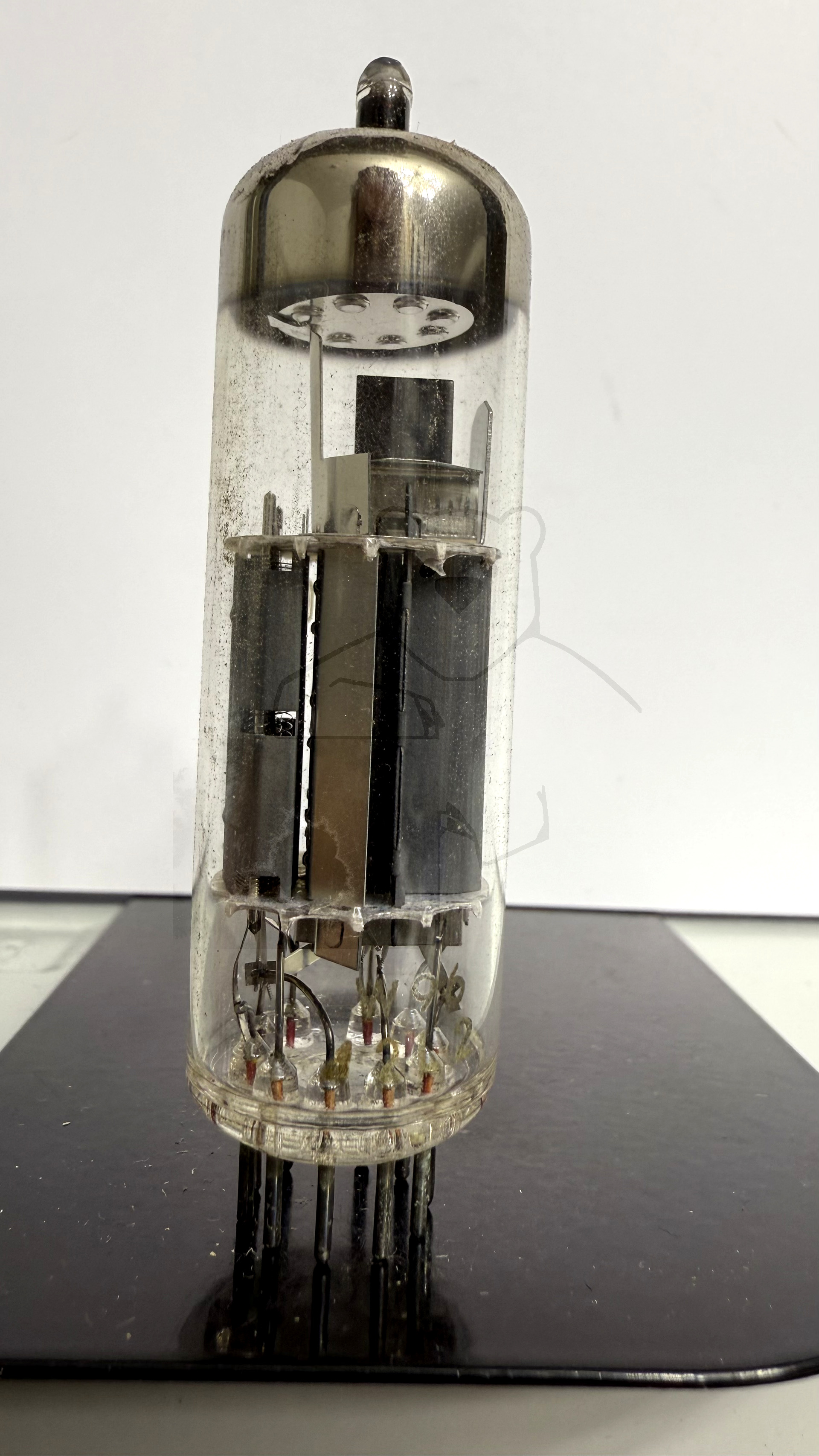

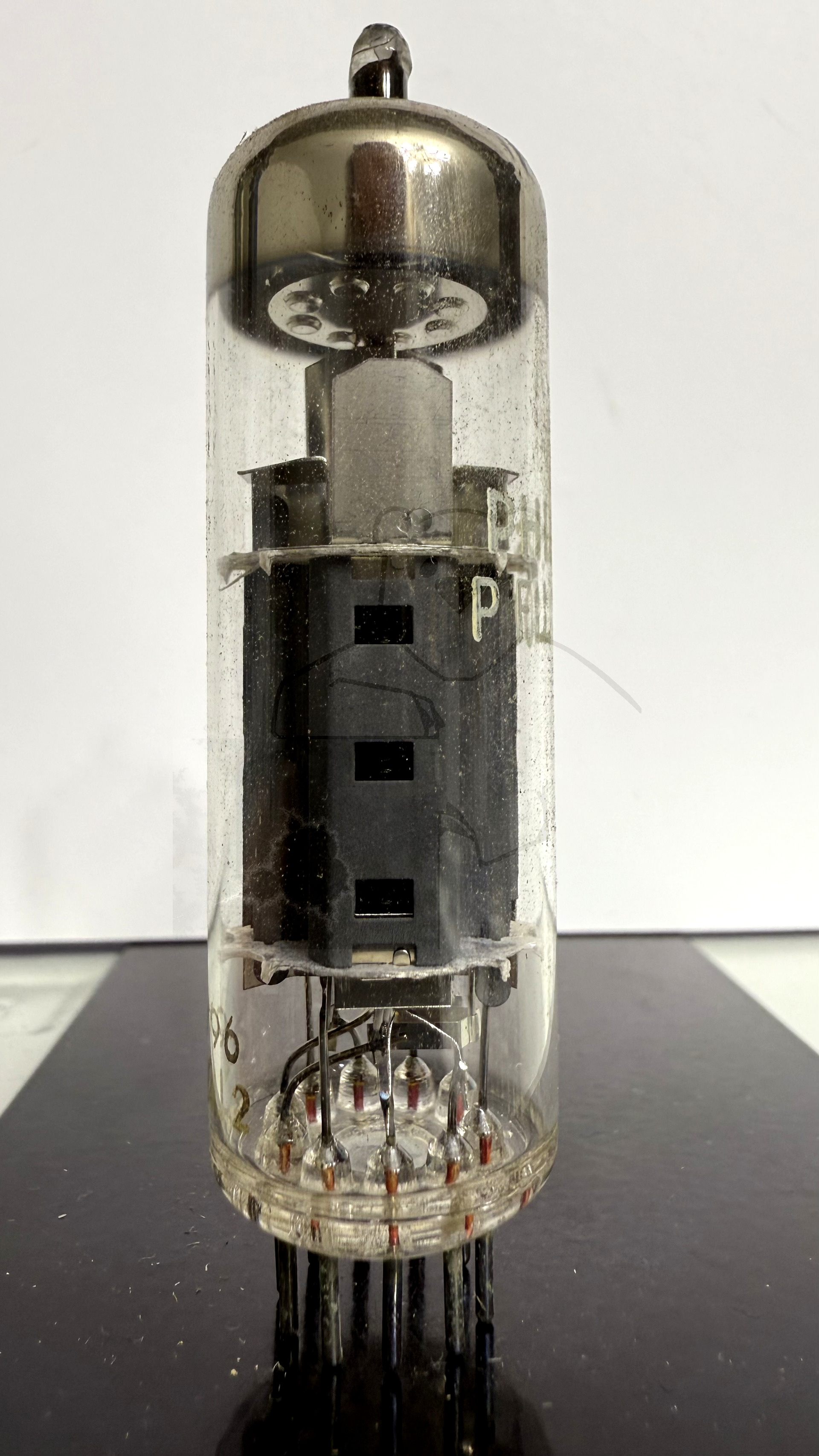

Röhre PFL200 #4235 Bild 3
Röhre PFL200 #4235 Bild 4

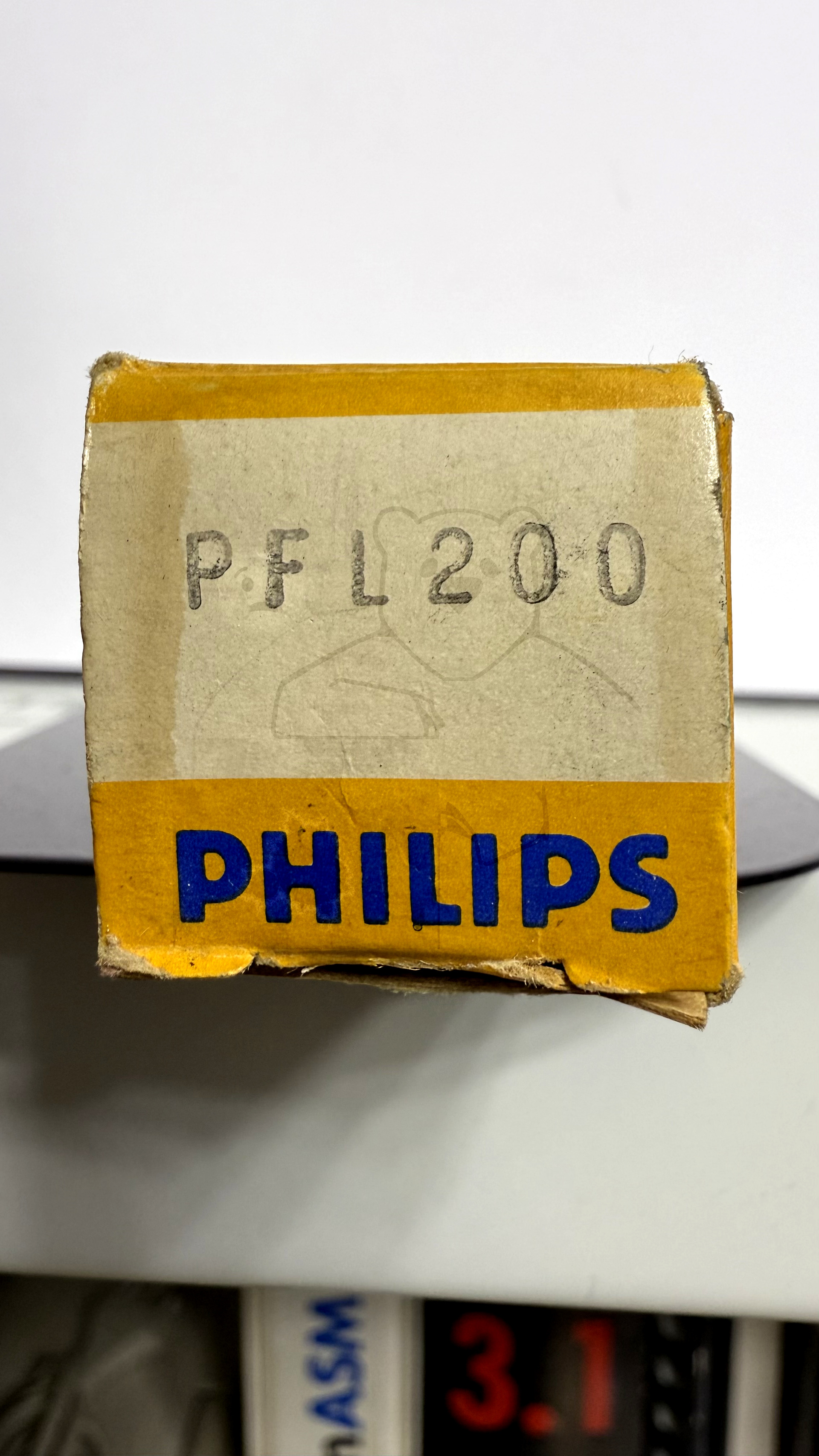

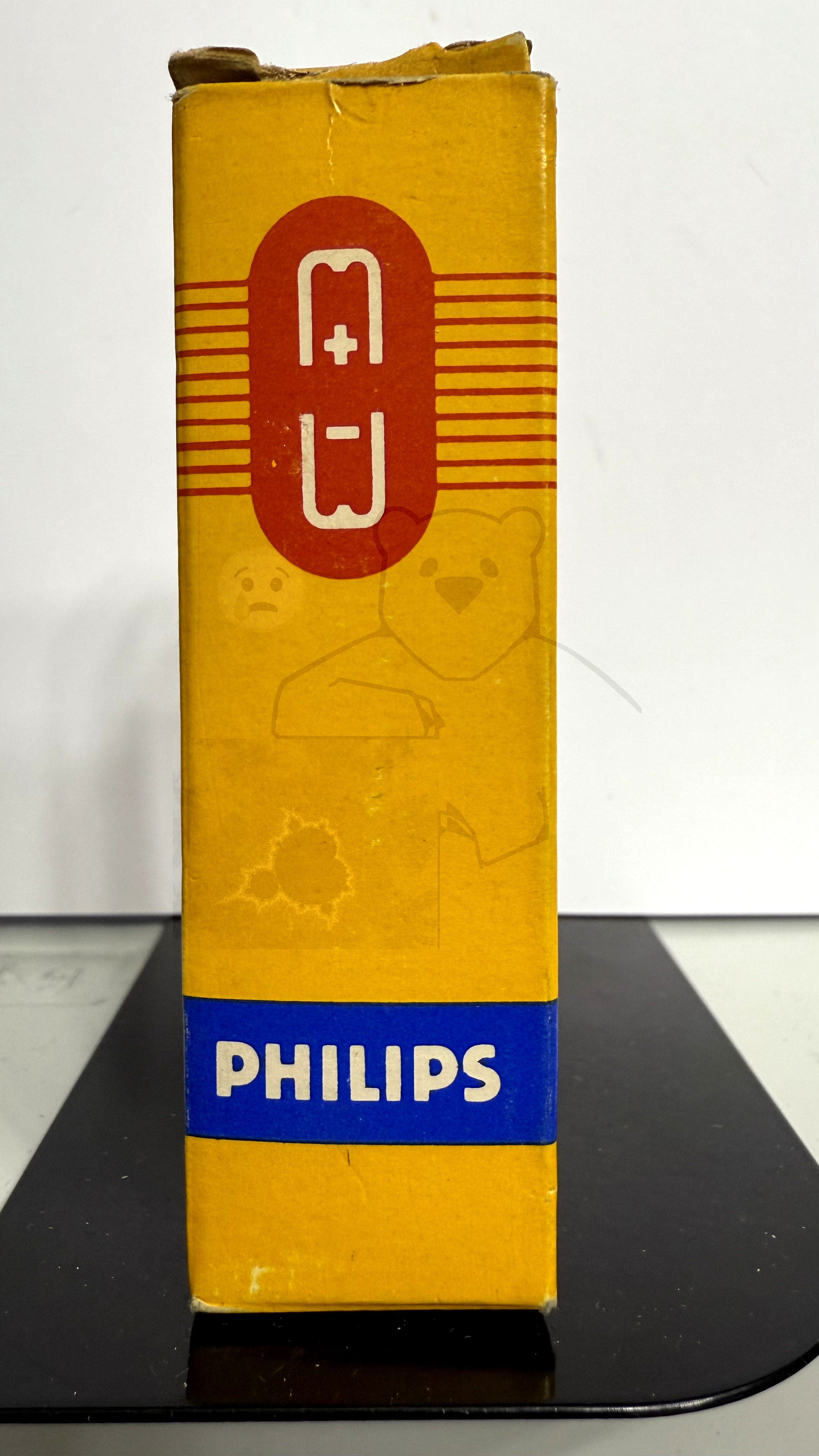

Röhre PFL200 #4235 Verpackung Bild 1
Röhre PFL200 #4235 Verpackung Bild 2

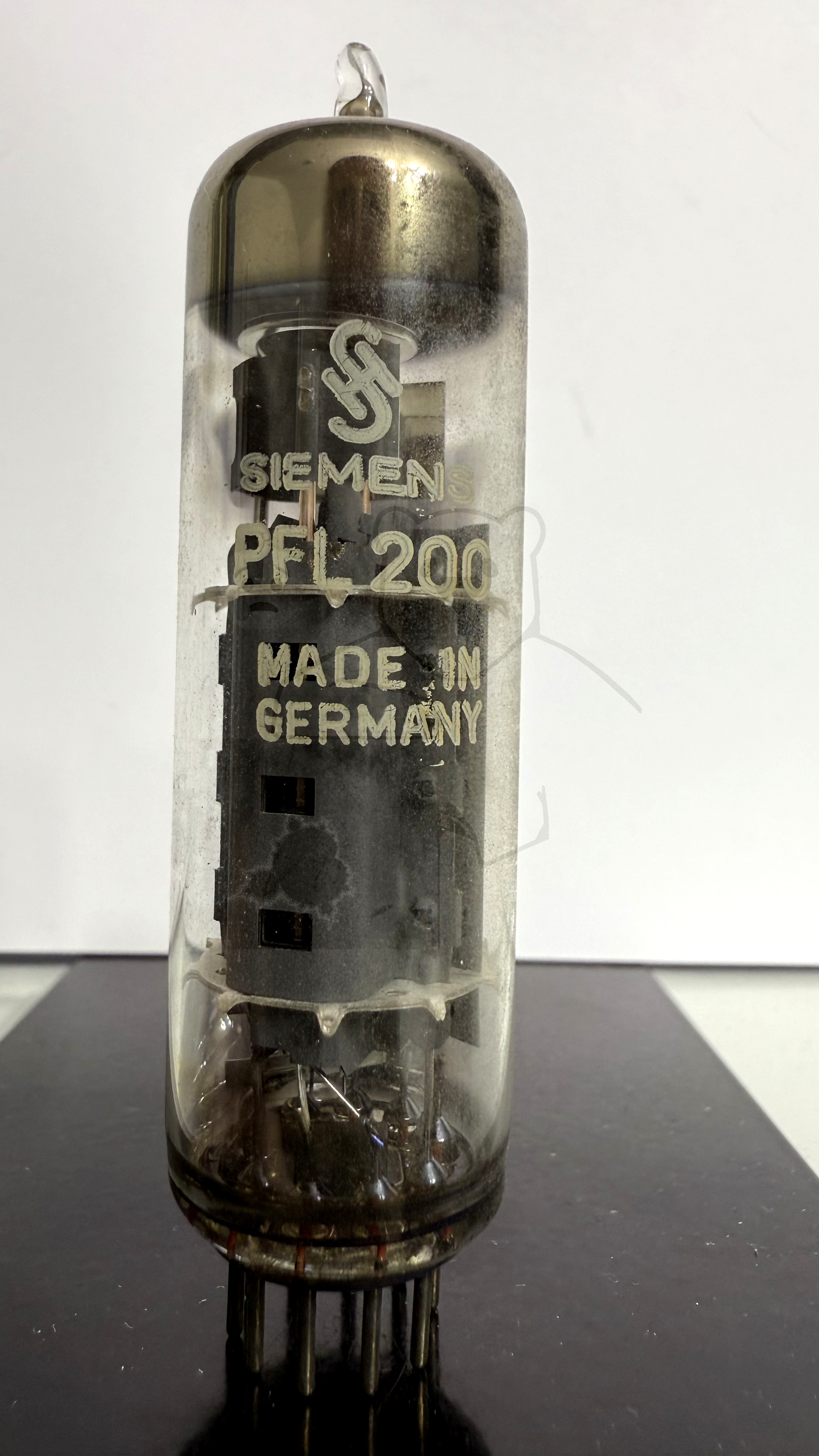

Röhre PFL200 #0505 Bild 1

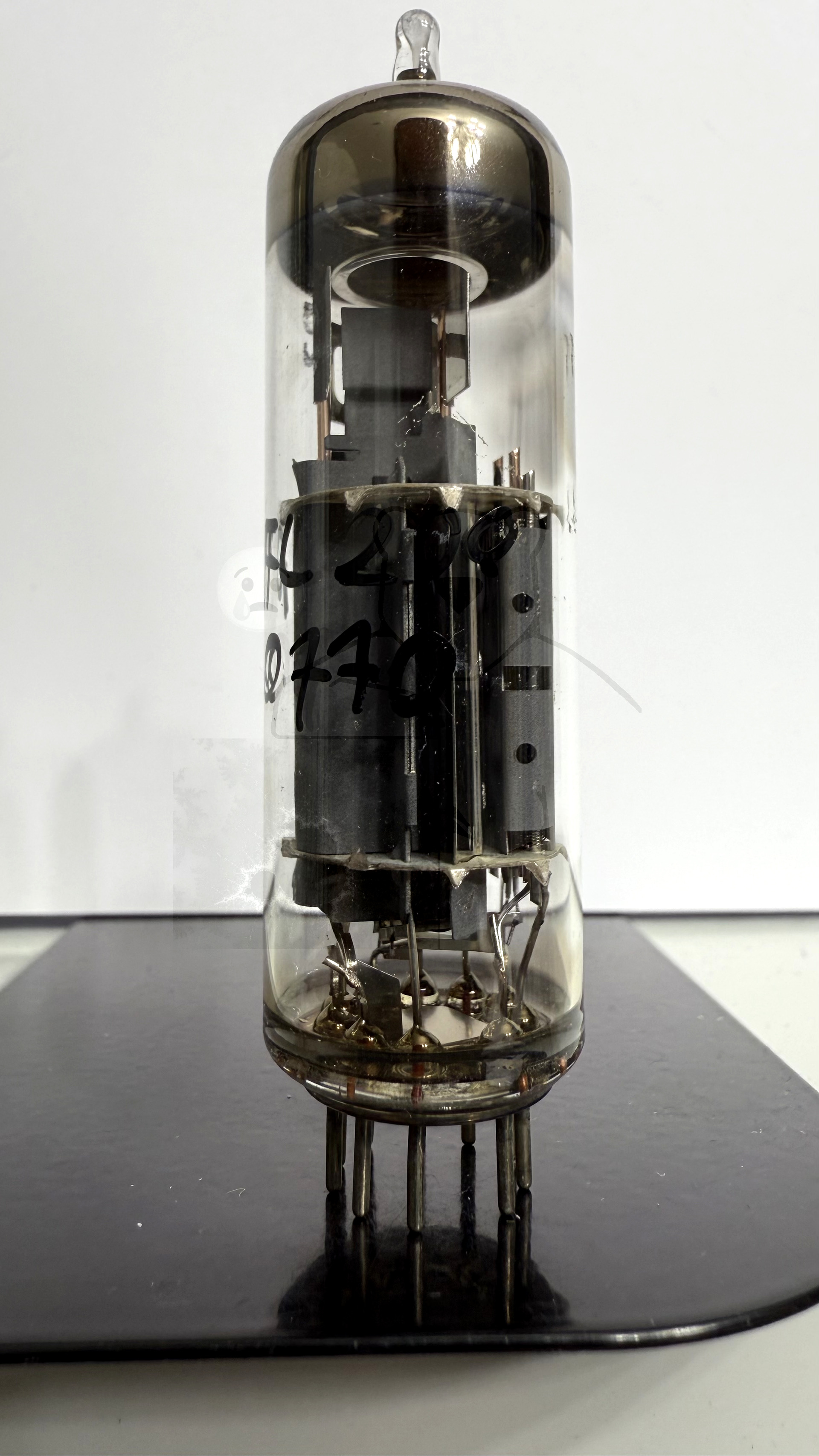

Röhre PFL200 #0770 Bild 1

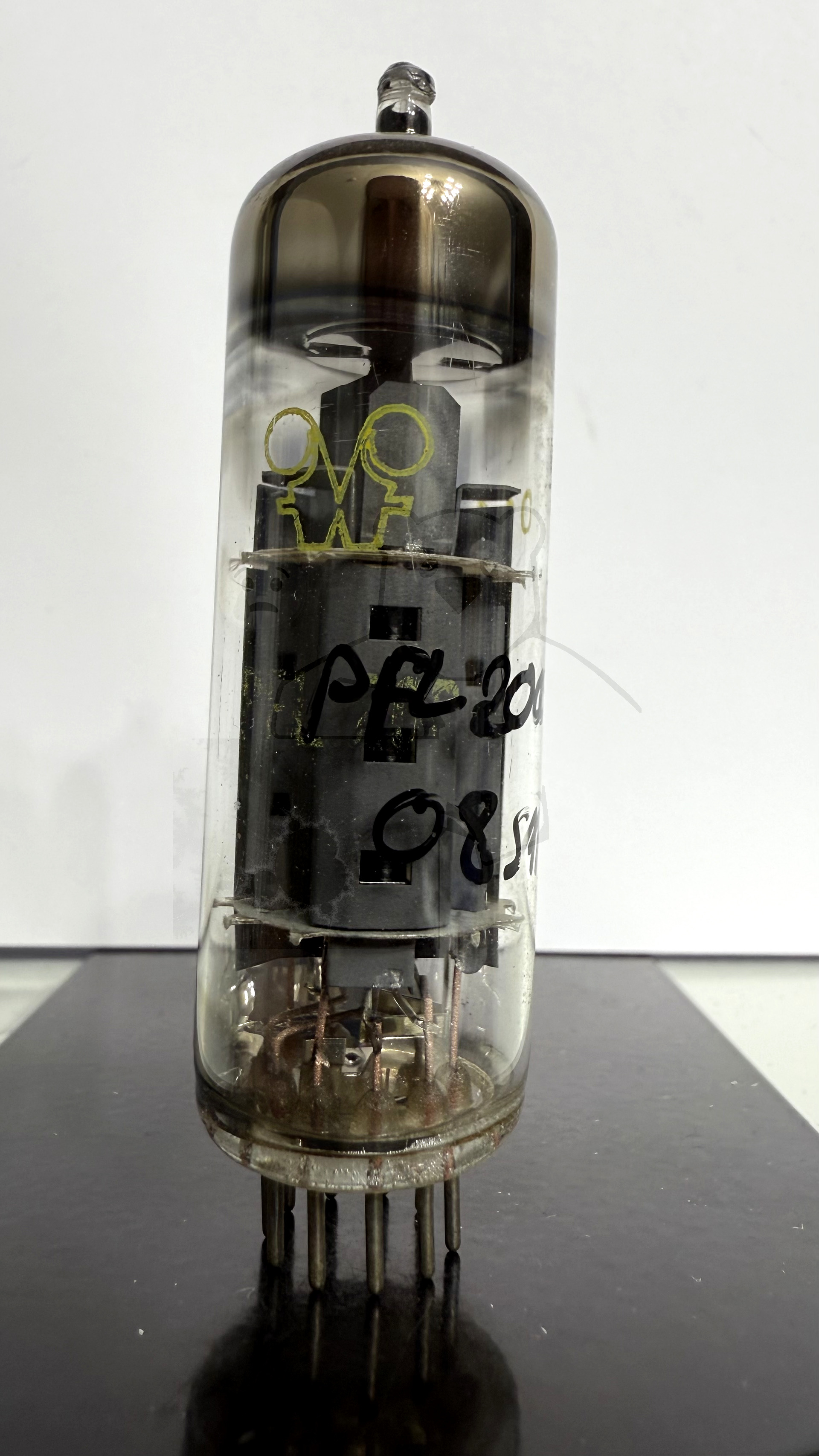

Röhre PFL200 #0851 Bild 1
Röhre PFL200 #0785 Bild 1
Röhre PFL200 #0703 Bild 1
Röhre PFL200 #0720 Bild 1

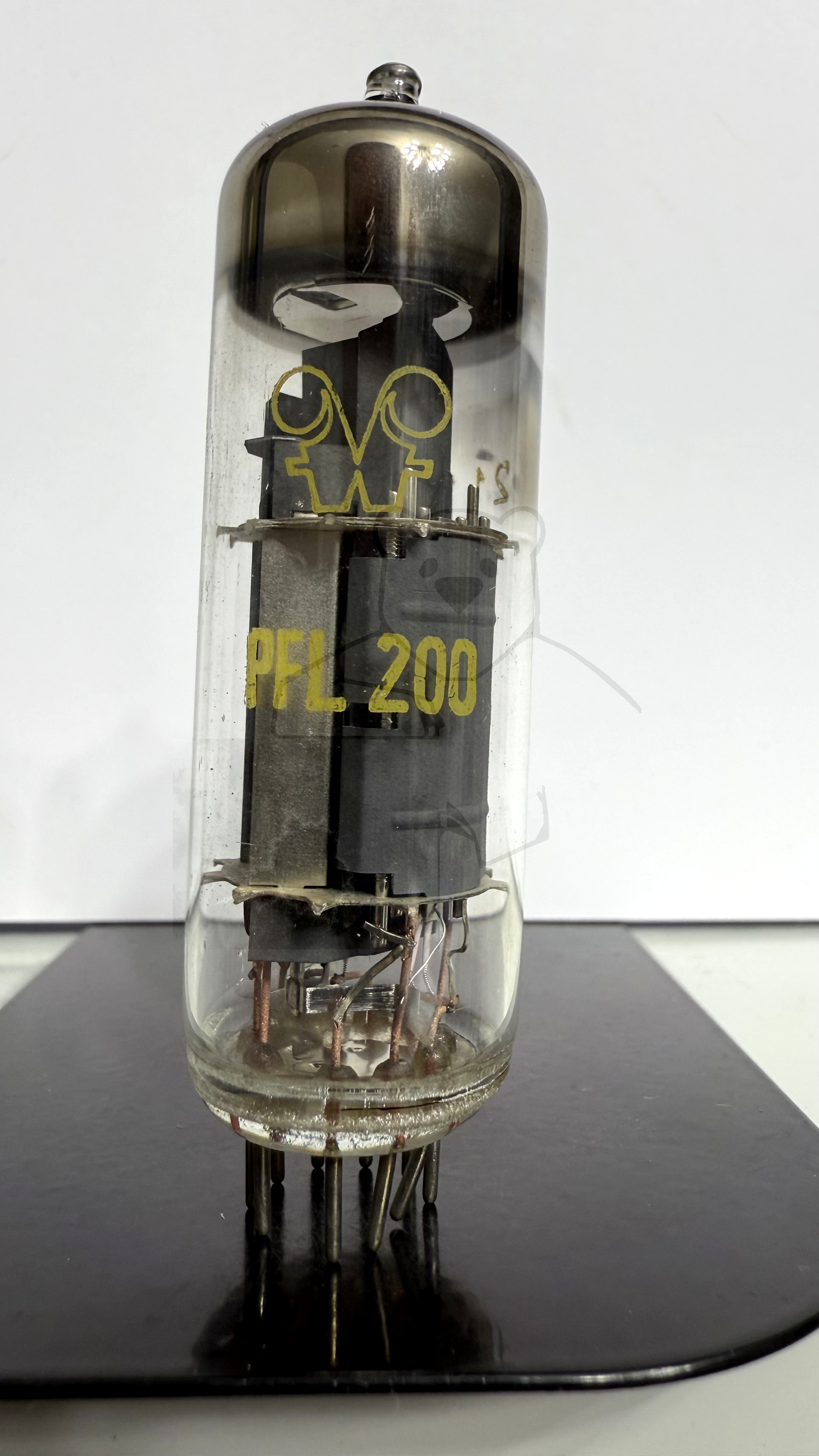

Röhre PFL200 #5819 Bild 1
🔎 Alle Röhren vom Typ PFL200 in der Sammlung
- → PFL200 Inventar: 00505 Hersteller: → Siemens
- → PFL200 Inventar: 00554 Hersteller: → Funkwerk Erfurt
- → PFL200 Inventar: 00558 Hersteller: → Telefunken (Mit Raute im Boden)

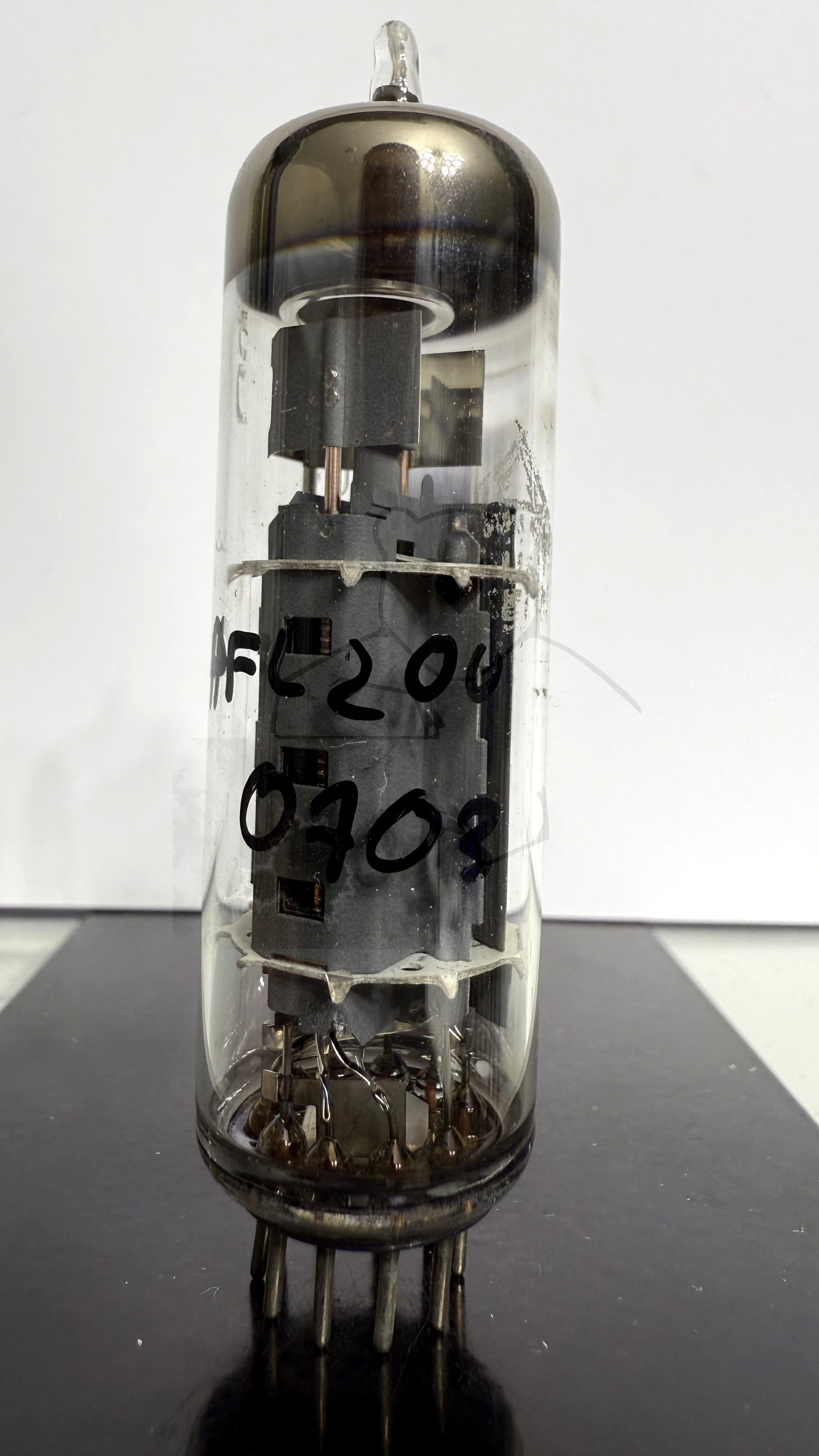

- → PFL200 Inventar: 00703 Hersteller: → Telefunken (Mit Raute im Boden)
- → PFL200 Inventar: 00710 Hersteller: → Valvo
- → PFL200 Inventar: 00719 Hersteller: → Telefunken (Mit Raute im Boden)

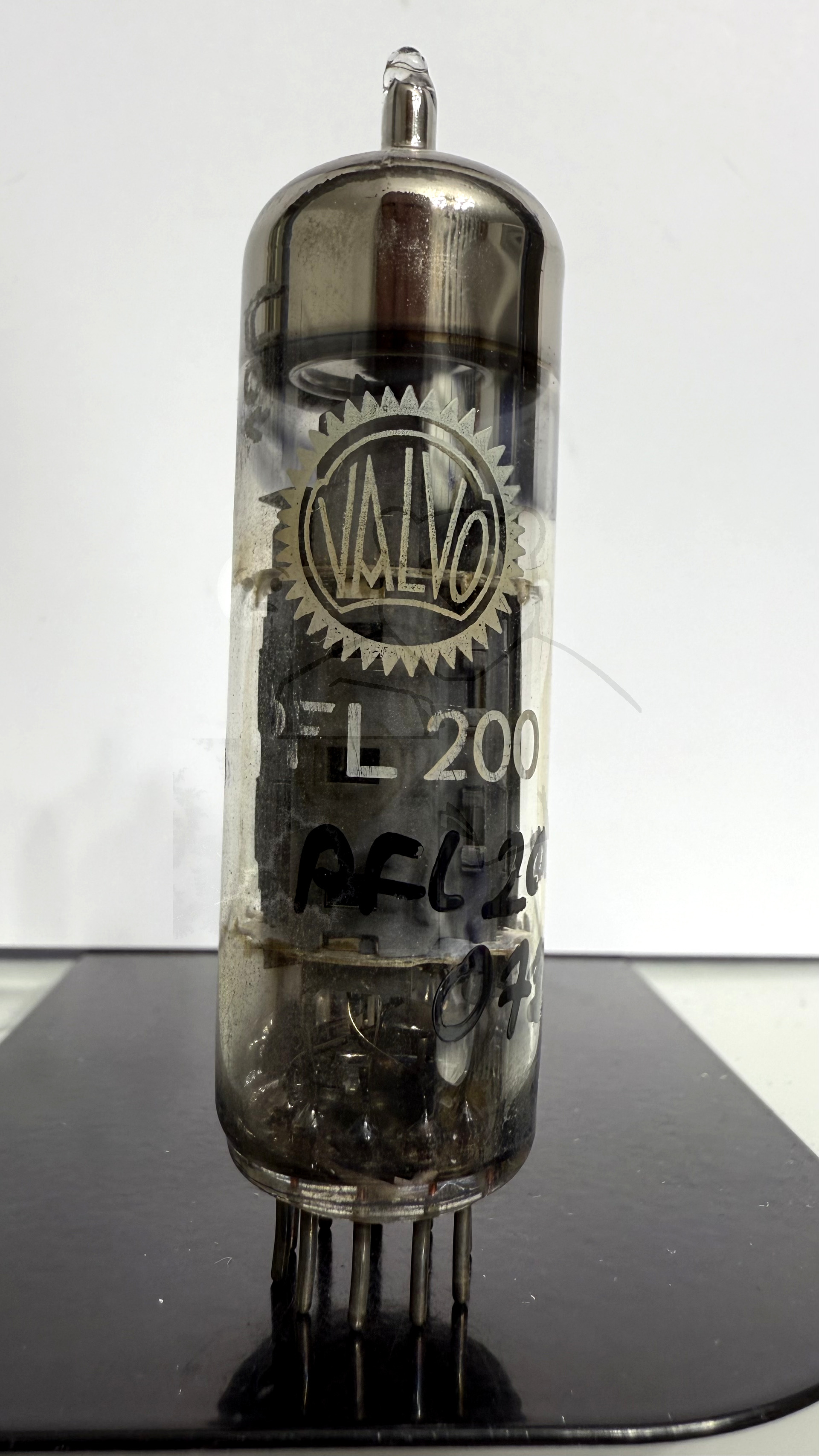

- → PFL200 Inventar: 00720 Hersteller: → Valvo
- → PFL200 Inventar: 00724 Hersteller: → Unbekannter Hersteller
- → PFL200 Inventar: 00745 Hersteller: → Telefunken
- → PFL200 Inventar: 00770 Hersteller: → Telefunken (Mit Raute im Boden)
- → PFL200 Inventar: 00785 Hersteller: → Tungsram
- → PFL200 Inventar: 00808 Hersteller: → RSD
- → PFL200 Inventar: 00809 Hersteller: → Valvo
- → PFL200 Inventar: 00831 Hersteller: → Valvo
- → PFL200 Inventar: 00851 Hersteller: → Funkwerk Erfurt
- → PFL200 Inventar: 04235 Hersteller: → Philips
- → PFL200 Inventar: 04236 Hersteller: → Philips
- → PFL200 Inventar: 04278 Hersteller: → Pope
- → PFL200 Inventar: 04279 Hersteller: → Tungsram
- → PFL200 Inventar: 04284 Hersteller: → Mullard

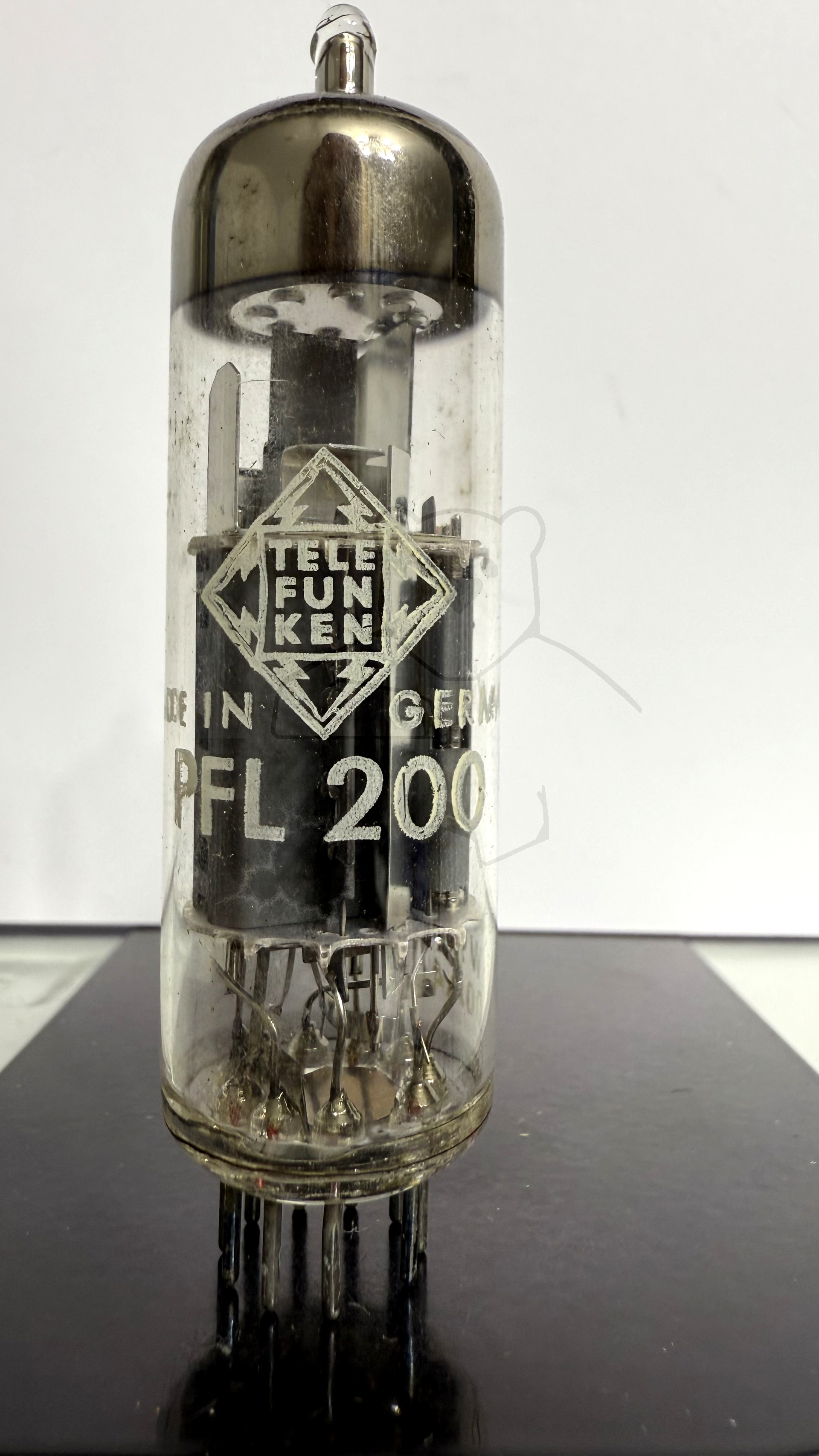

- → PFL200 Inventar: 04291 Hersteller: → Telefunken
