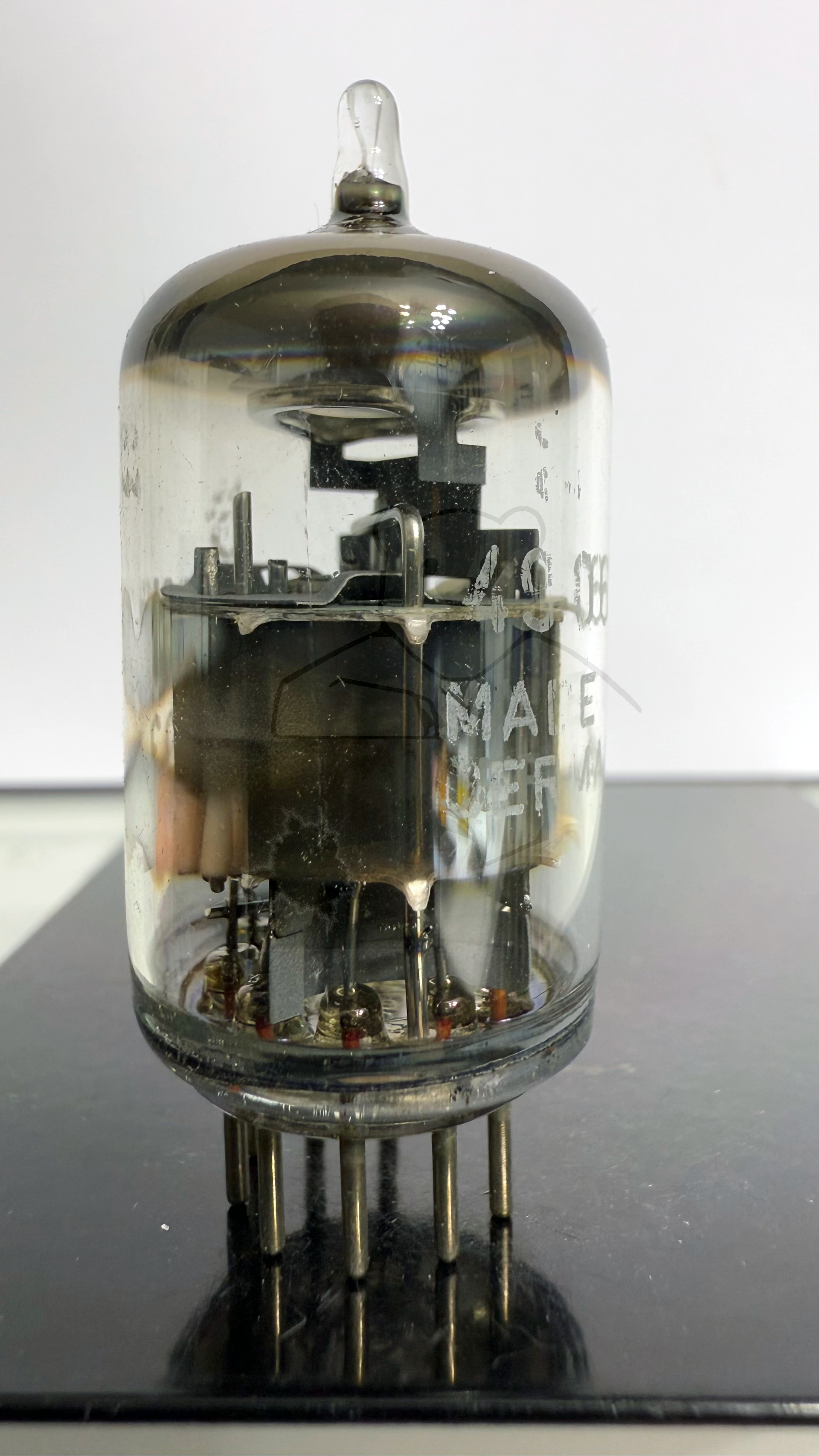

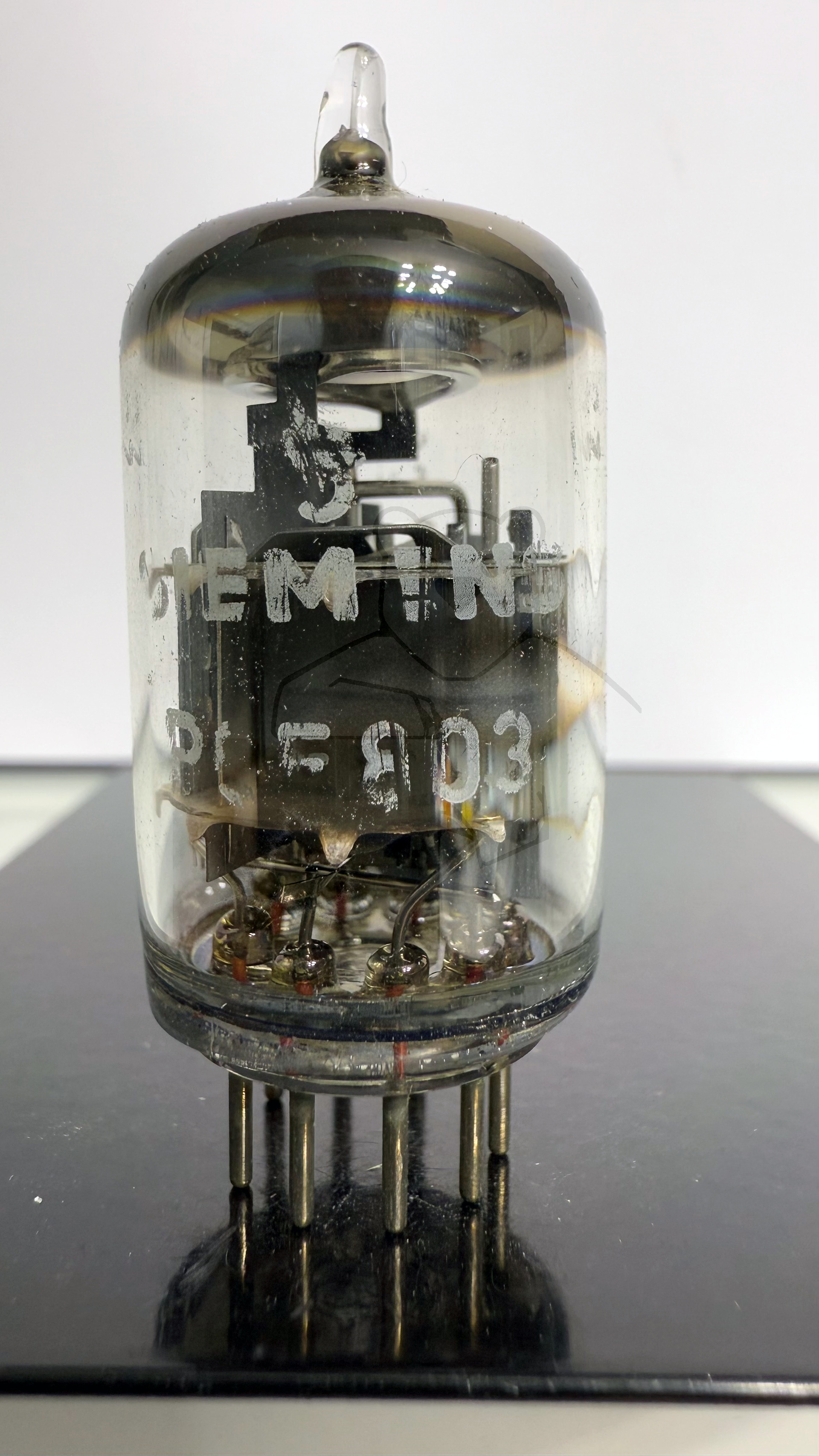

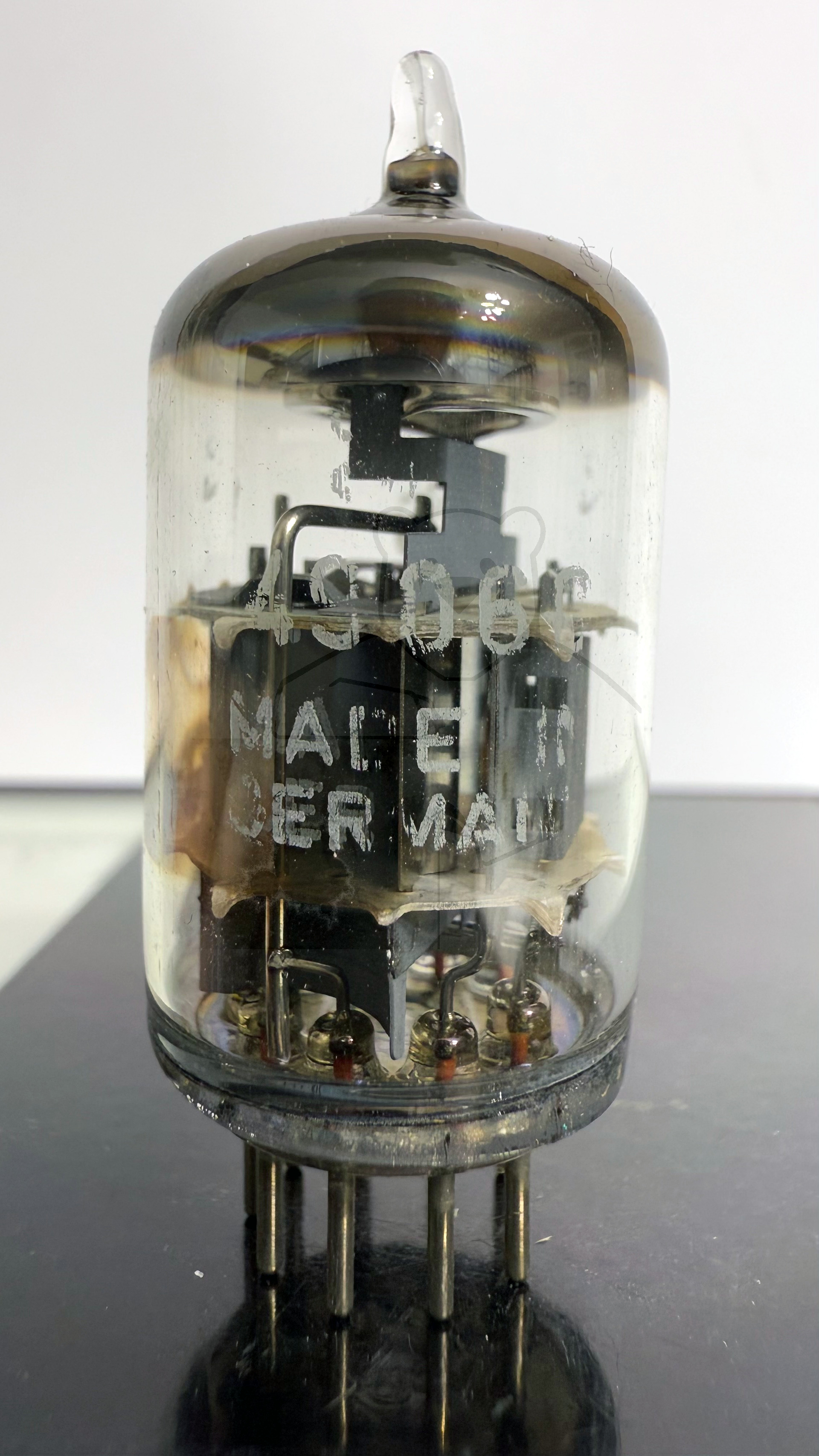

Daten und Bilder der Röhre: PCF803

🔎 Beschreibung der Röhre: PCF803

Name	PCF803
Vergleichsname
Heizspannung (Volt)	8,5
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen	Achtung: Die → PCF803 und → PCF801 unterscheiden sich in der Pinbelegung
Letzte Änderung	04.12.2016 23:09:44

🔎 Beschreibung der Systeme für die Röhre: PCF803

	System 1	System 2
Kathode	1	3
Gitter 1	9	2
Gitter 2		7
Gitter 3		3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	3	3
Funktion	→ Oszillator	→ Bildsignal, Verstaerker

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

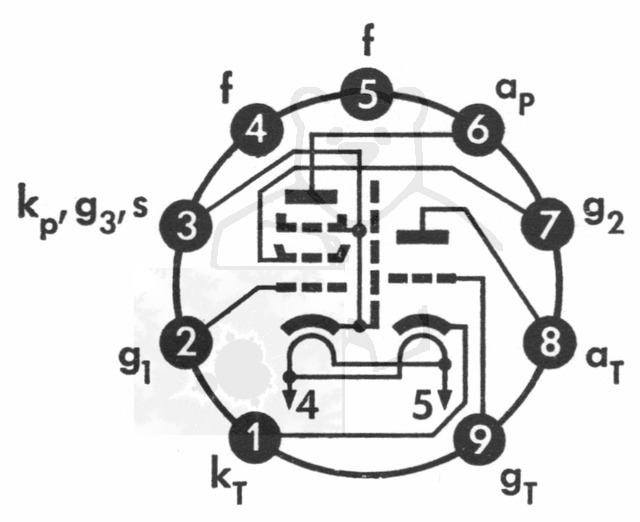

🔎 Sockelschaltung der PCF803

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: PCF803
Datenblatt PCF801 PCF803 Telefunken.pdf (195 kB)
Datenblatt PCF803 Telefunken Handbuch der Rundfunk Roehren Band 2.pdf (2838 kB)
