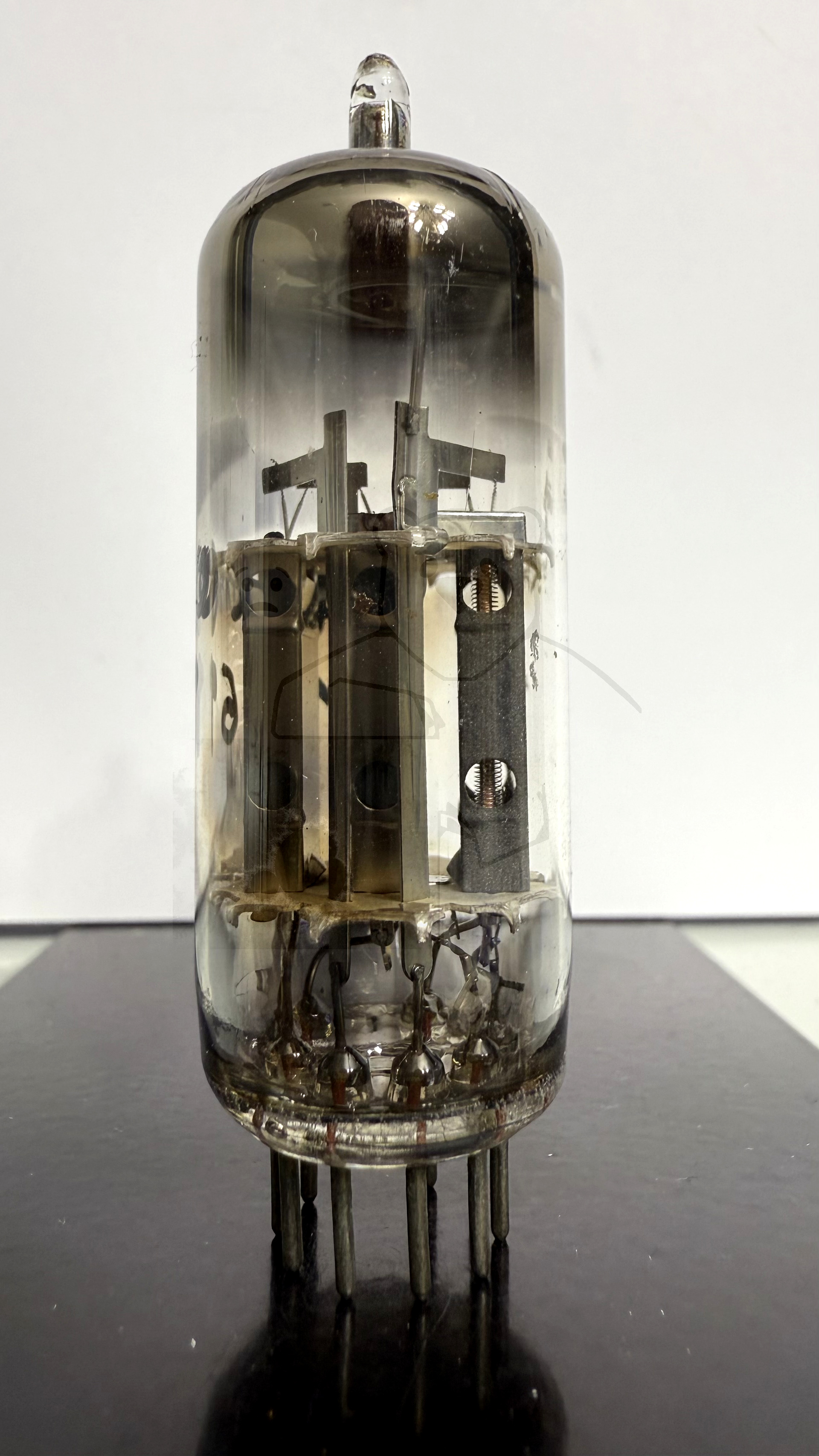

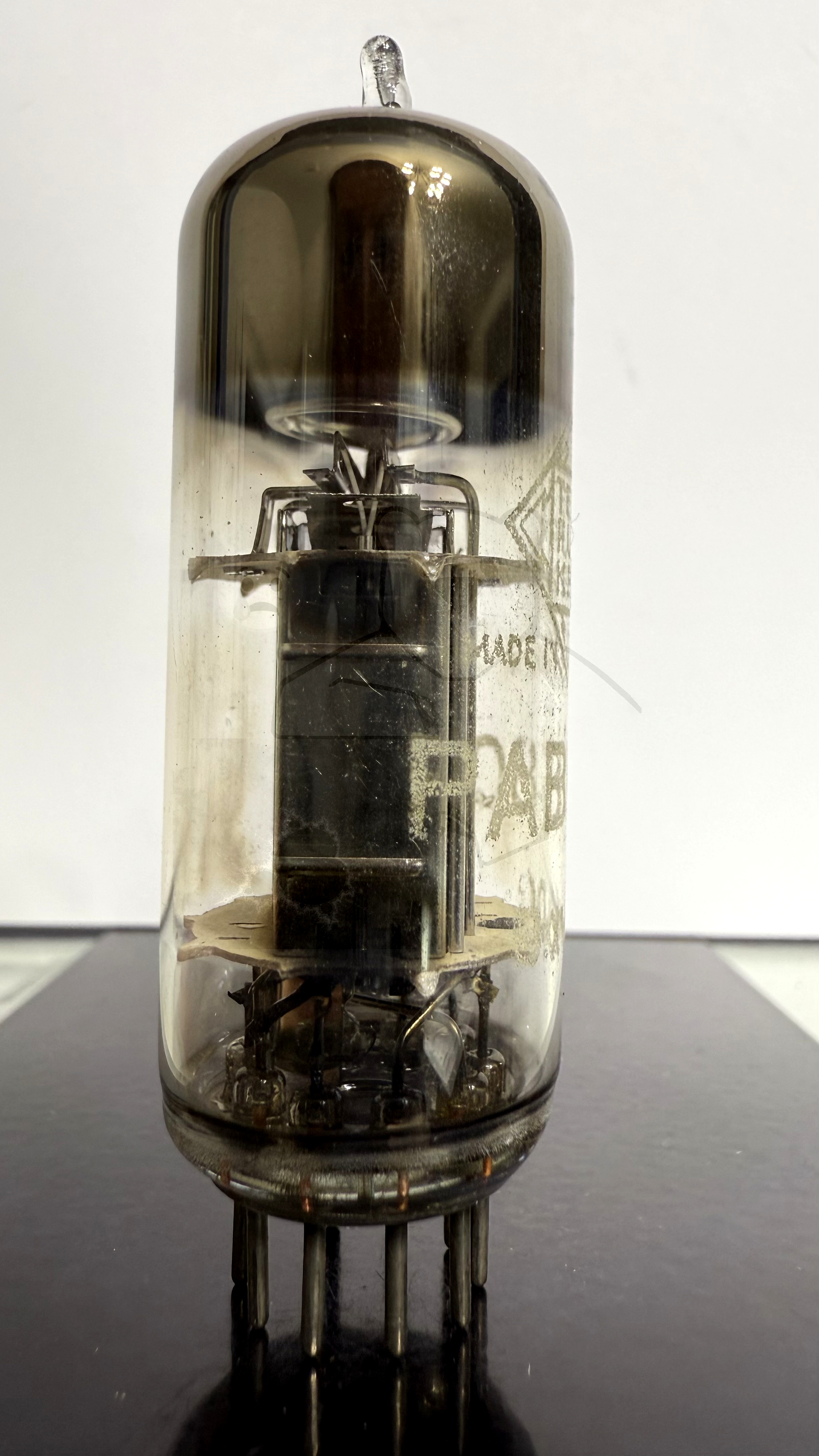

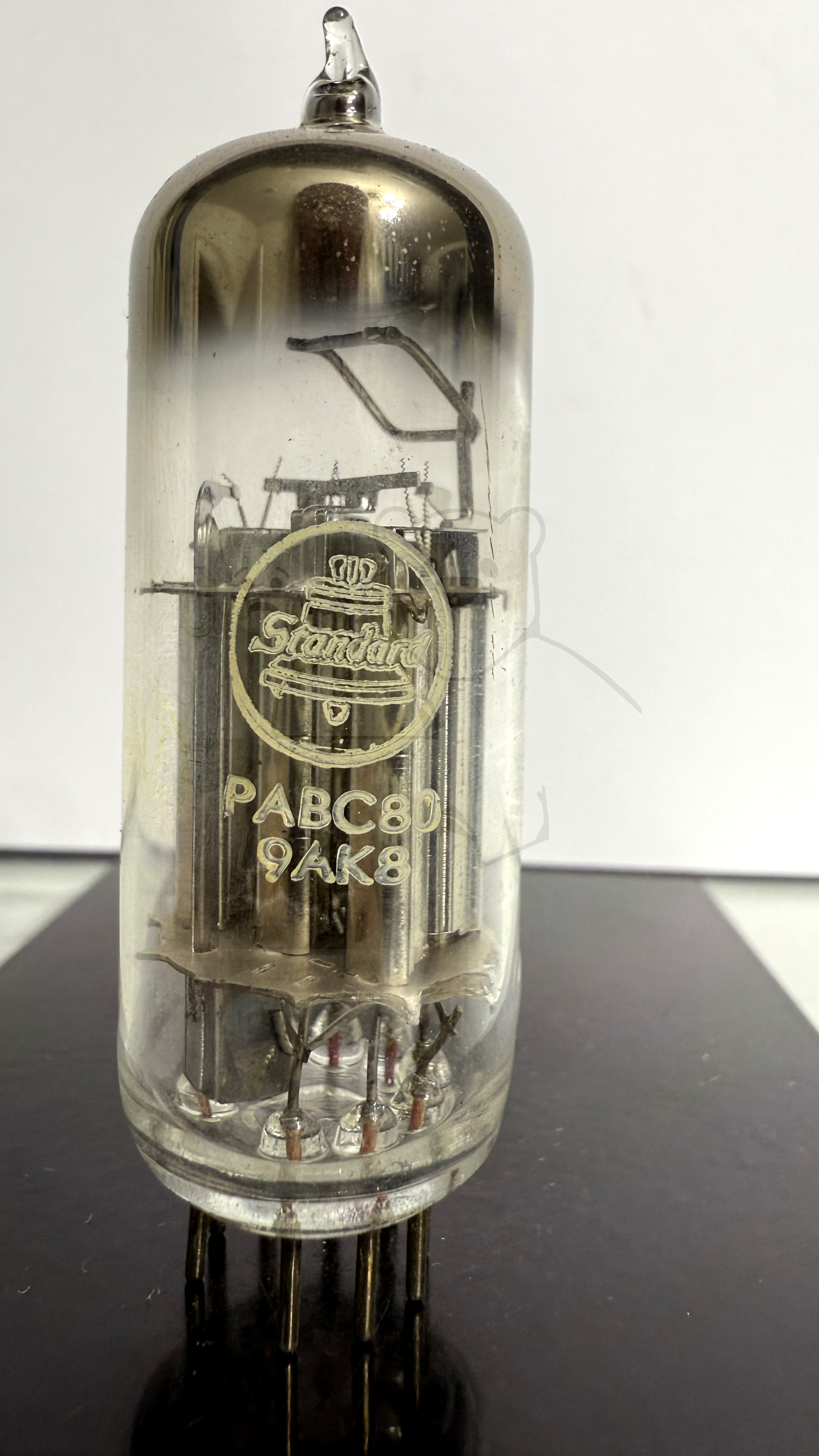

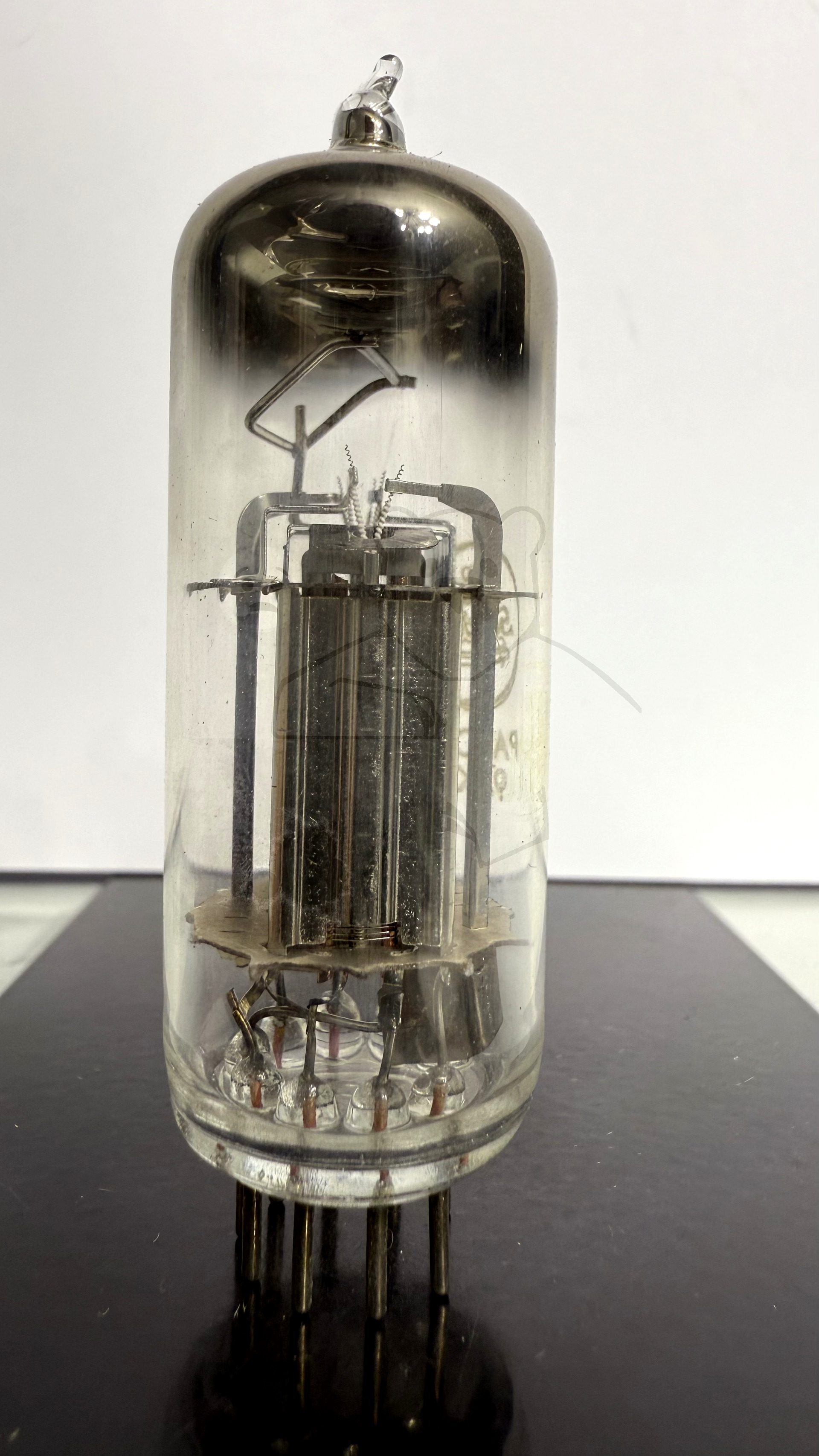

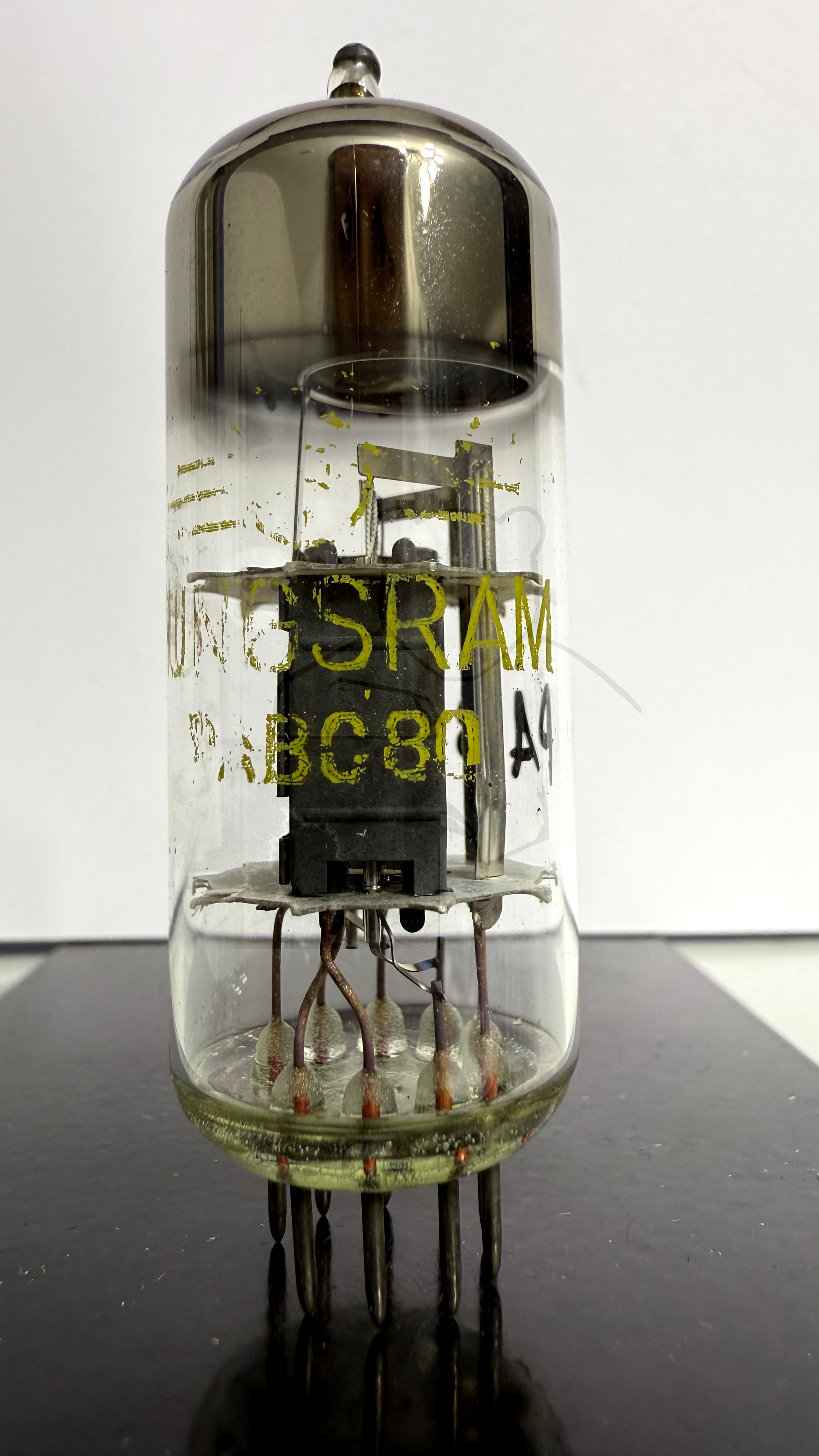

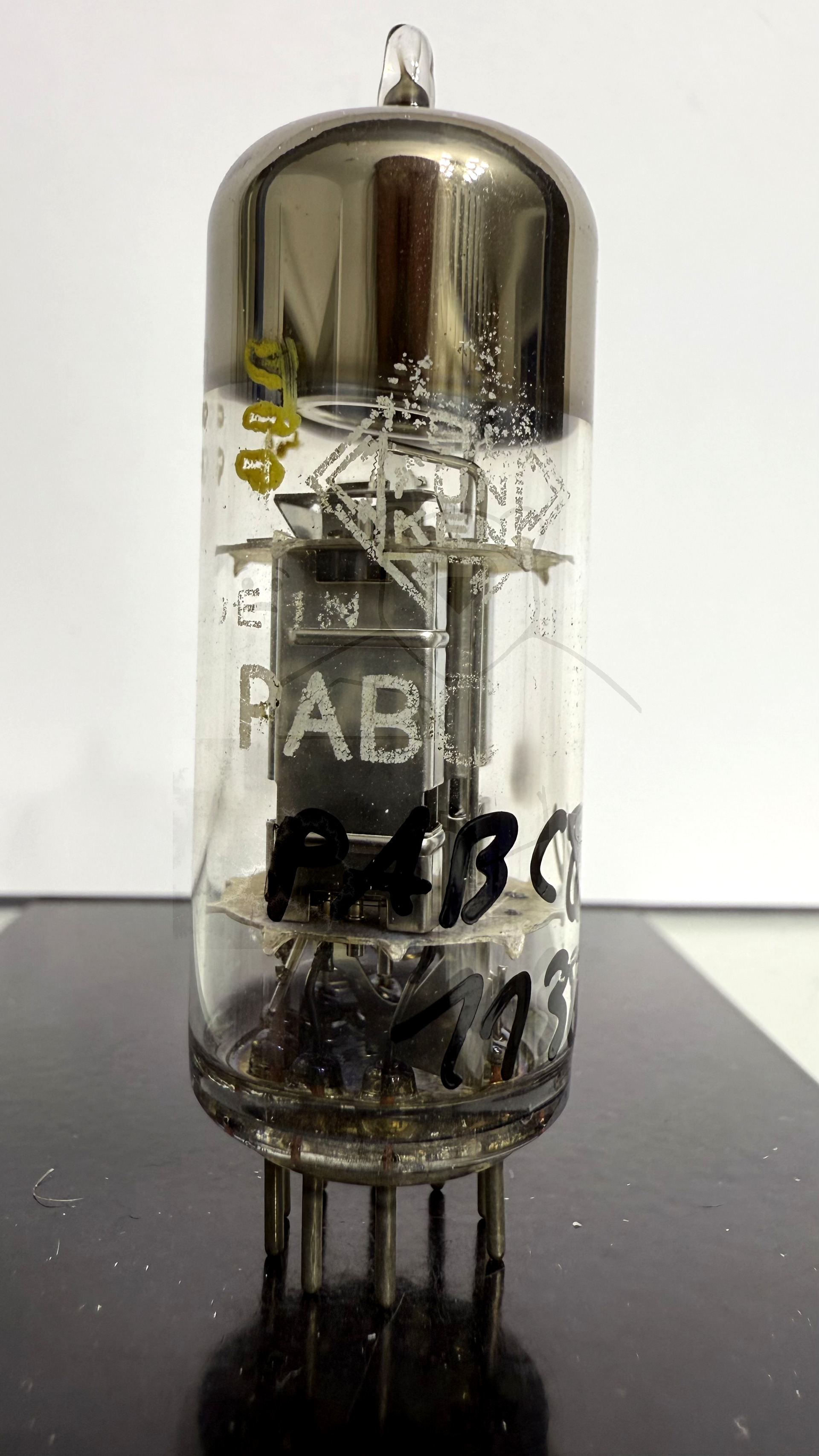

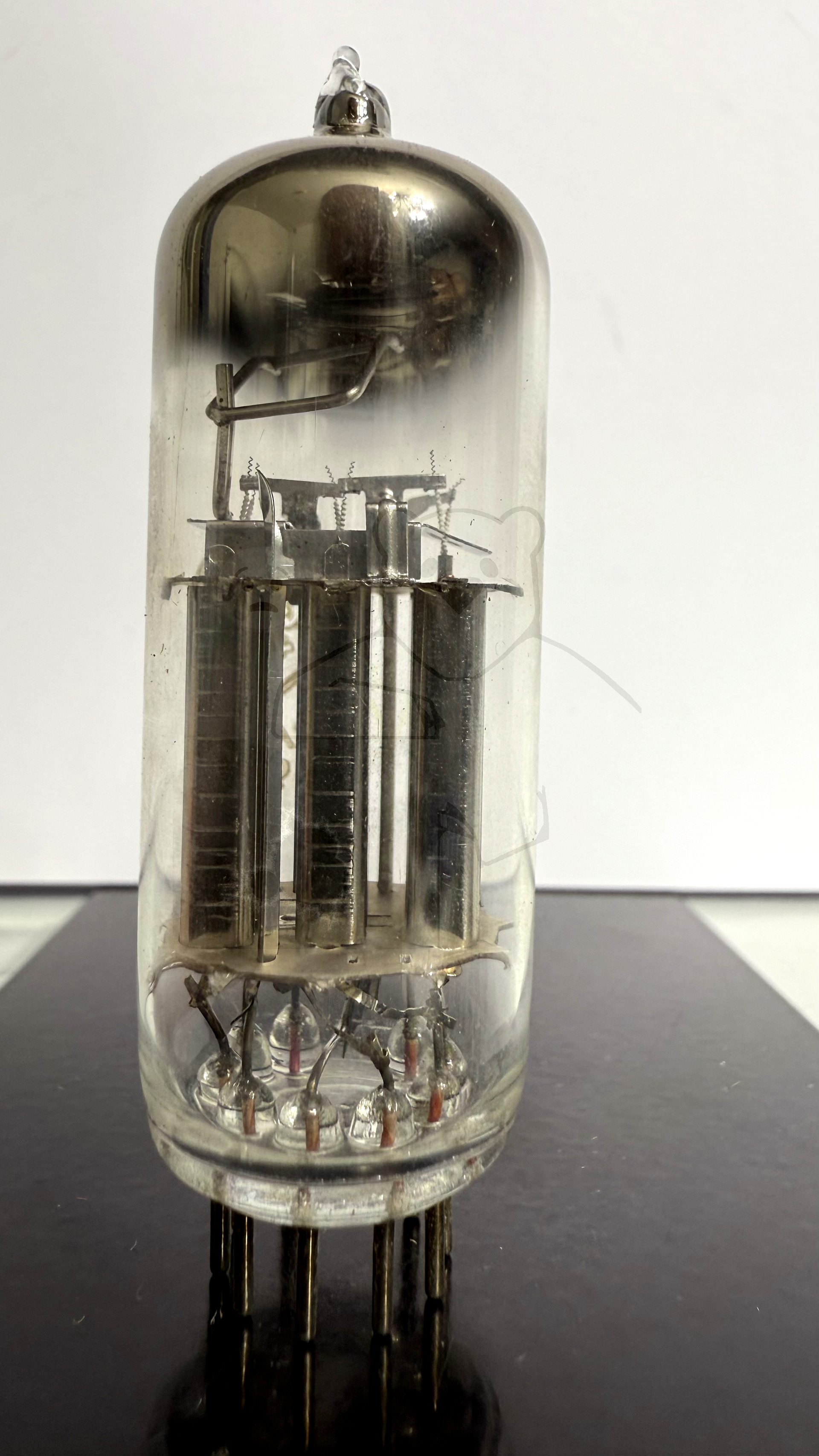

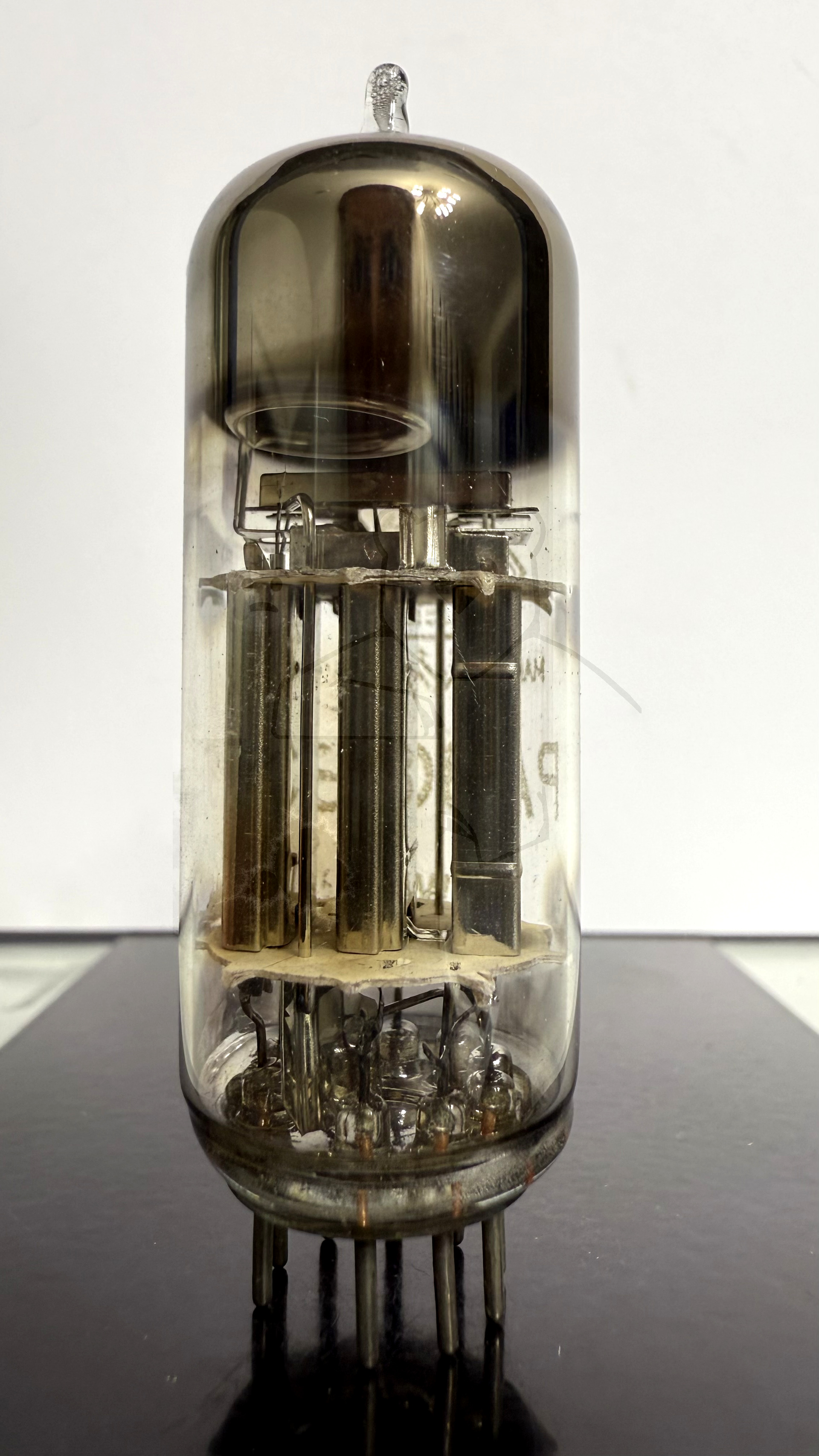

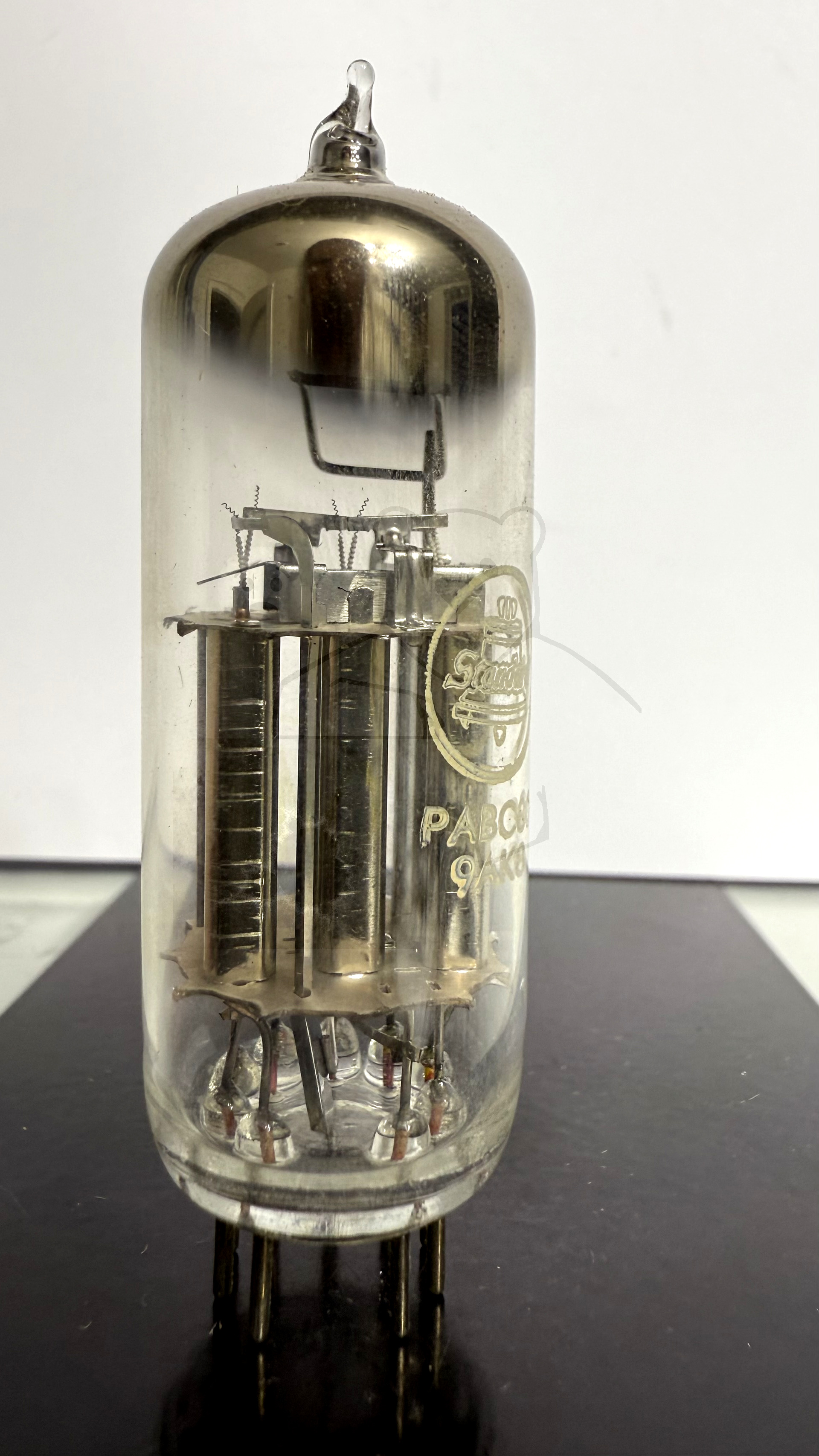

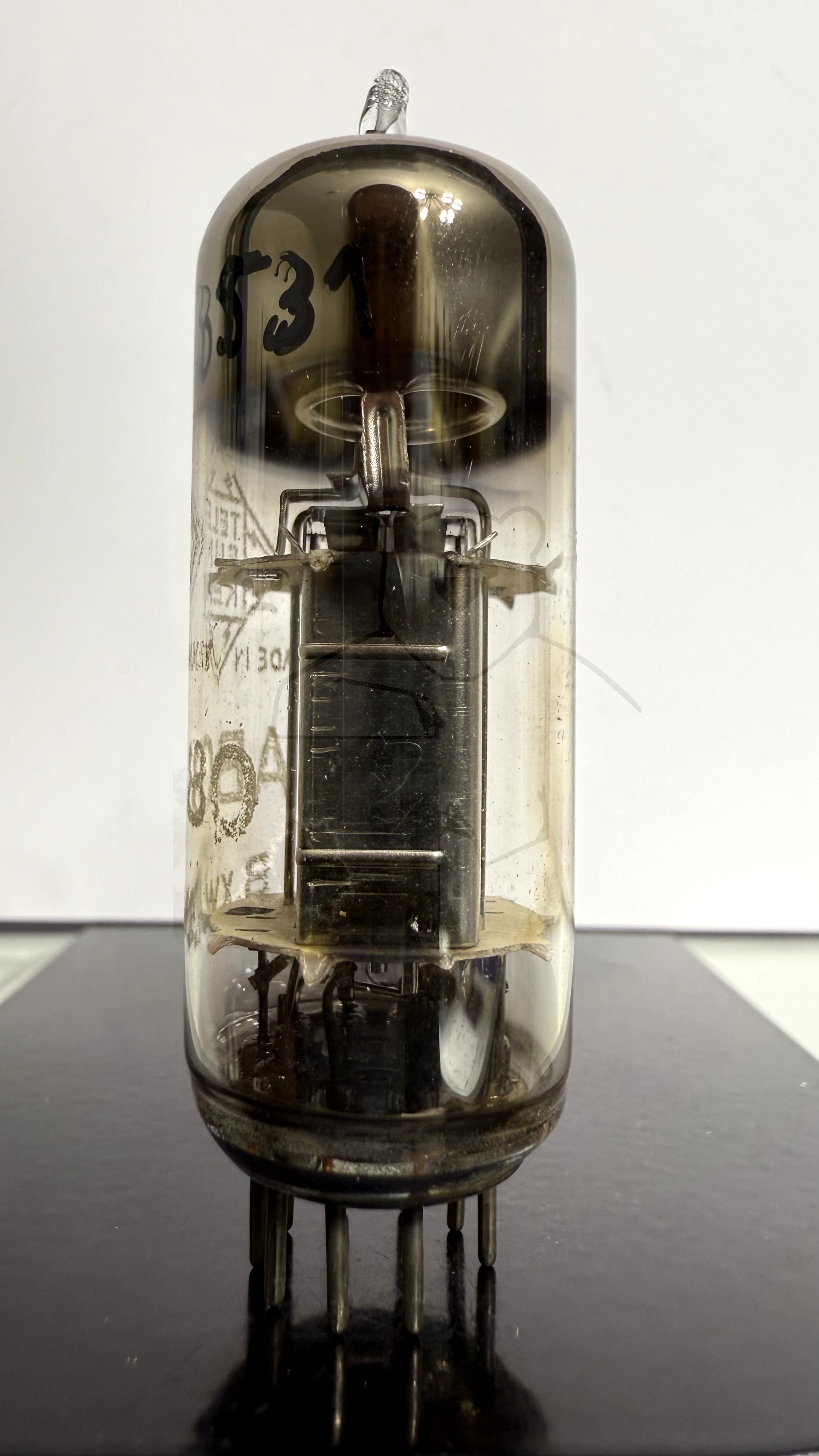

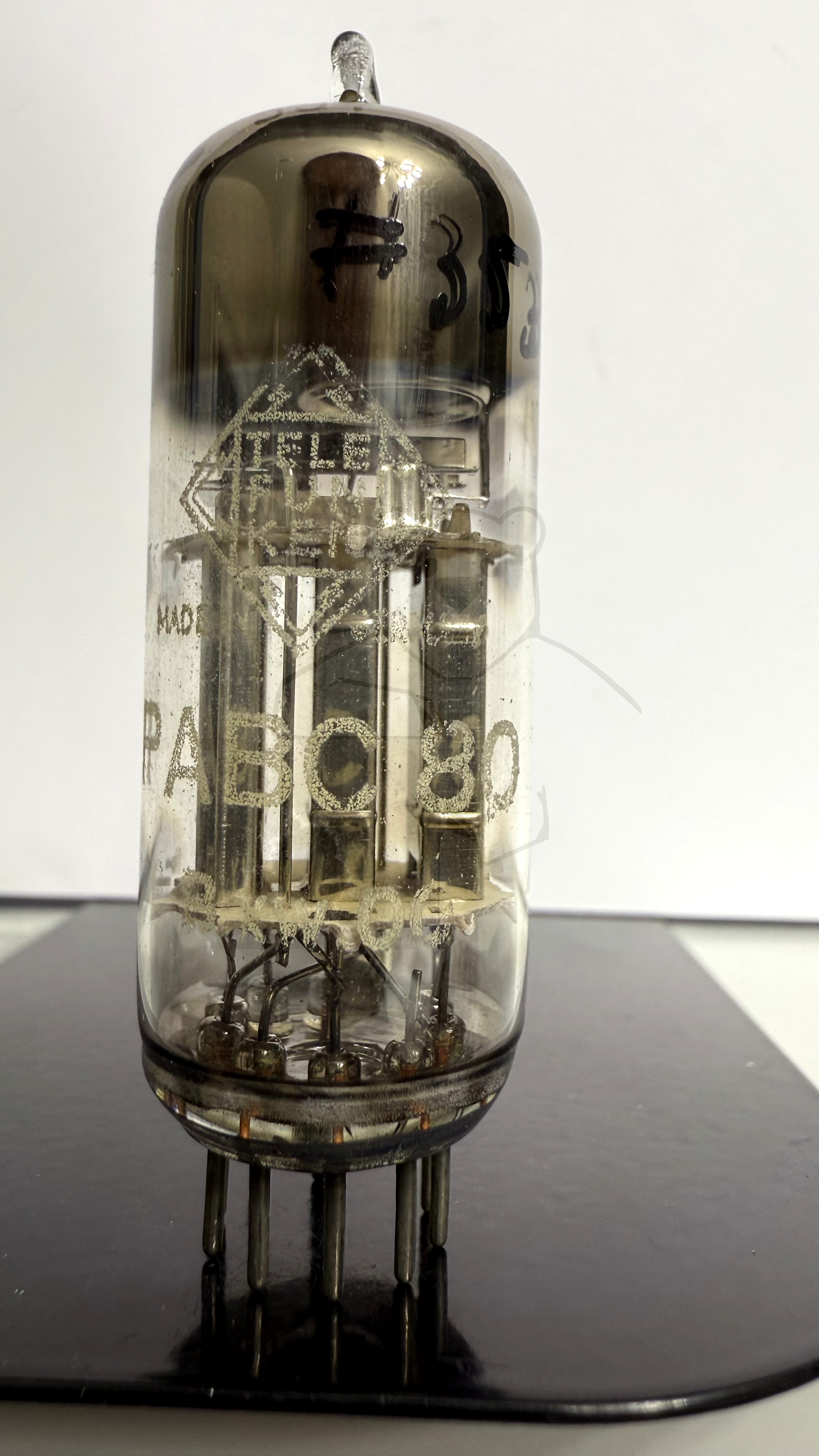

Daten und Bilder der Röhre: PABC80

🔎 Beschreibung der Röhre: PABC80

Name	PABC80
Vergleichsname	9AK8
Heizspannung (Volt)	9,5
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2016 19:57:10

🔎 Beschreibung der Systeme für die Röhre: PABC80

	System 1	System 2	System 3
Kathode	7	7	3
Gitter 1	8
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	9	6	2
Anode 2		1
Leuchtschirm
Heizung	4, 5	4, 5	4, 5
Abschirmung
Funktion	→ Niederfrequenzverstaerker, Triode	→ Demodulator	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der PABC80

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: PABC80
Datenblatt PABC80 Lamina [www.tubedata.info].pdf (2994 kB)
Datenblatt PABC80 Miniwatt [www.tubedata.info].pdf (58 kB)
Datenblatt PABC80 RFT.pdf (152 kB)
Datenblatt PABC80 Telefunken Handbuch der Rundfunk Roehren Band 2.pdf (4736 kB)
Pruefkarte PABC80 9AK8 - Karte 1 - Funke W19 Roehrenpruefer.pdf (143 kB)
Pruefkarte PABC80 9AK8 - Karte 2 - Funke W19 Roehrenpruefer.pdf (134 kB)
Pruefkarte PABC80 9AK8 - Karte 3 - Funke W19 Roehrenpruefer.pdf (132 kB)
Pruefkarte PABC80 9AK8 - Karte 4 - Funke W19 Roehrenpruefer.pdf (142 kB)
Pruefkarte PABC80 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (198 kB)
Pruefkarte PABC80 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (195 kB)
Pruefkarte PABC80 Karte 3 - Neuberger RPM370 Roehrenmessgeraet.pdf (186 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
