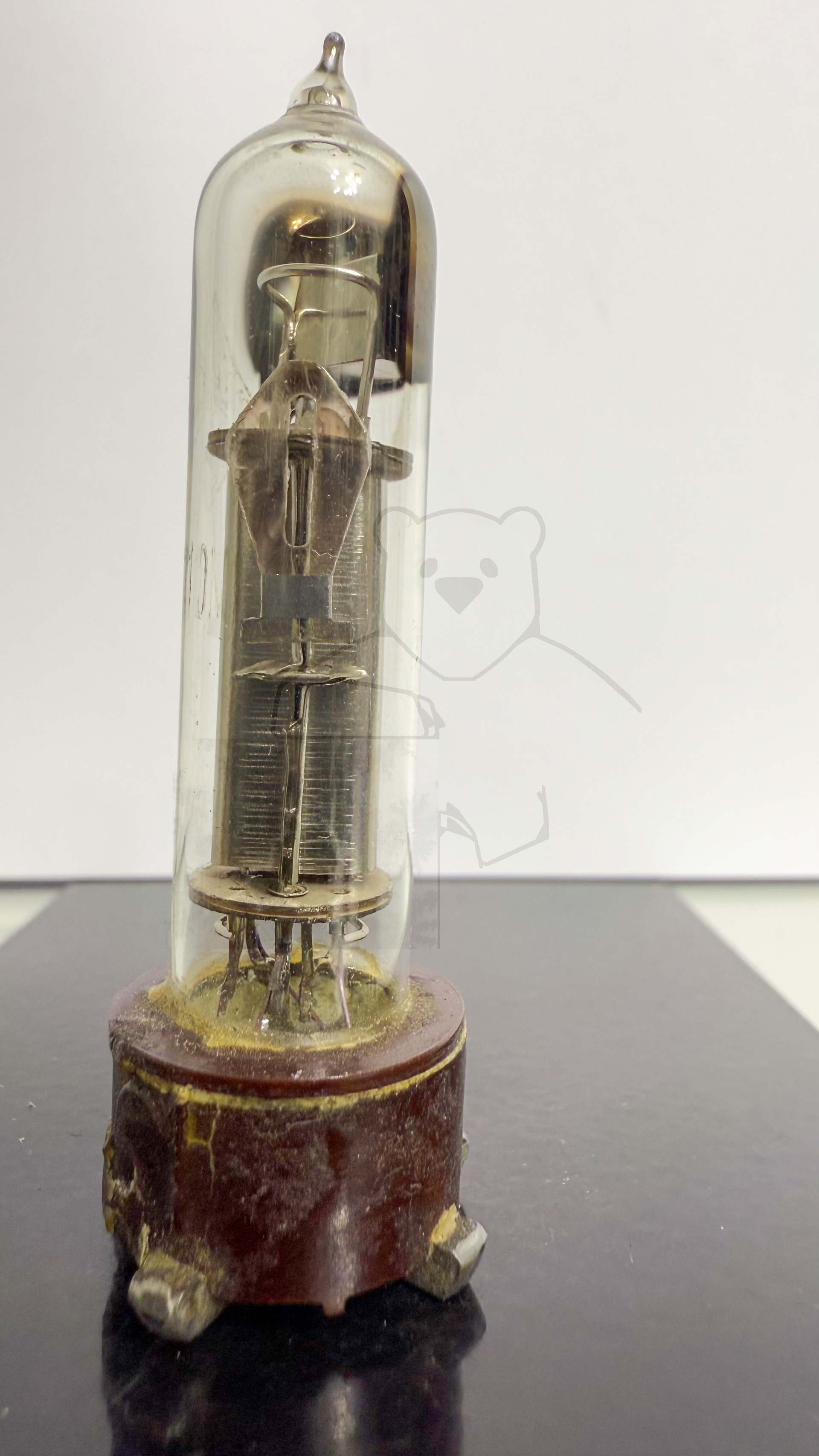

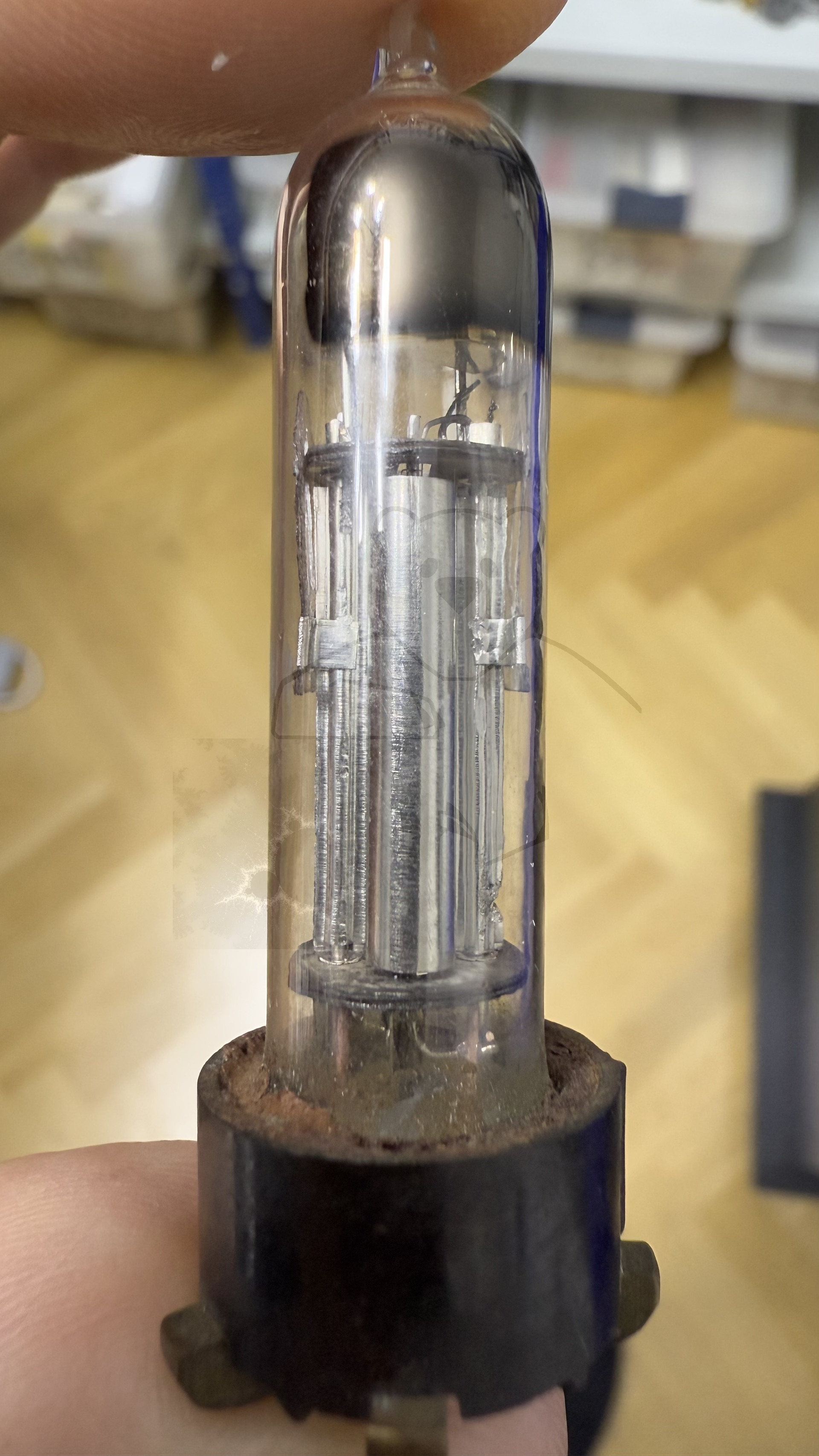

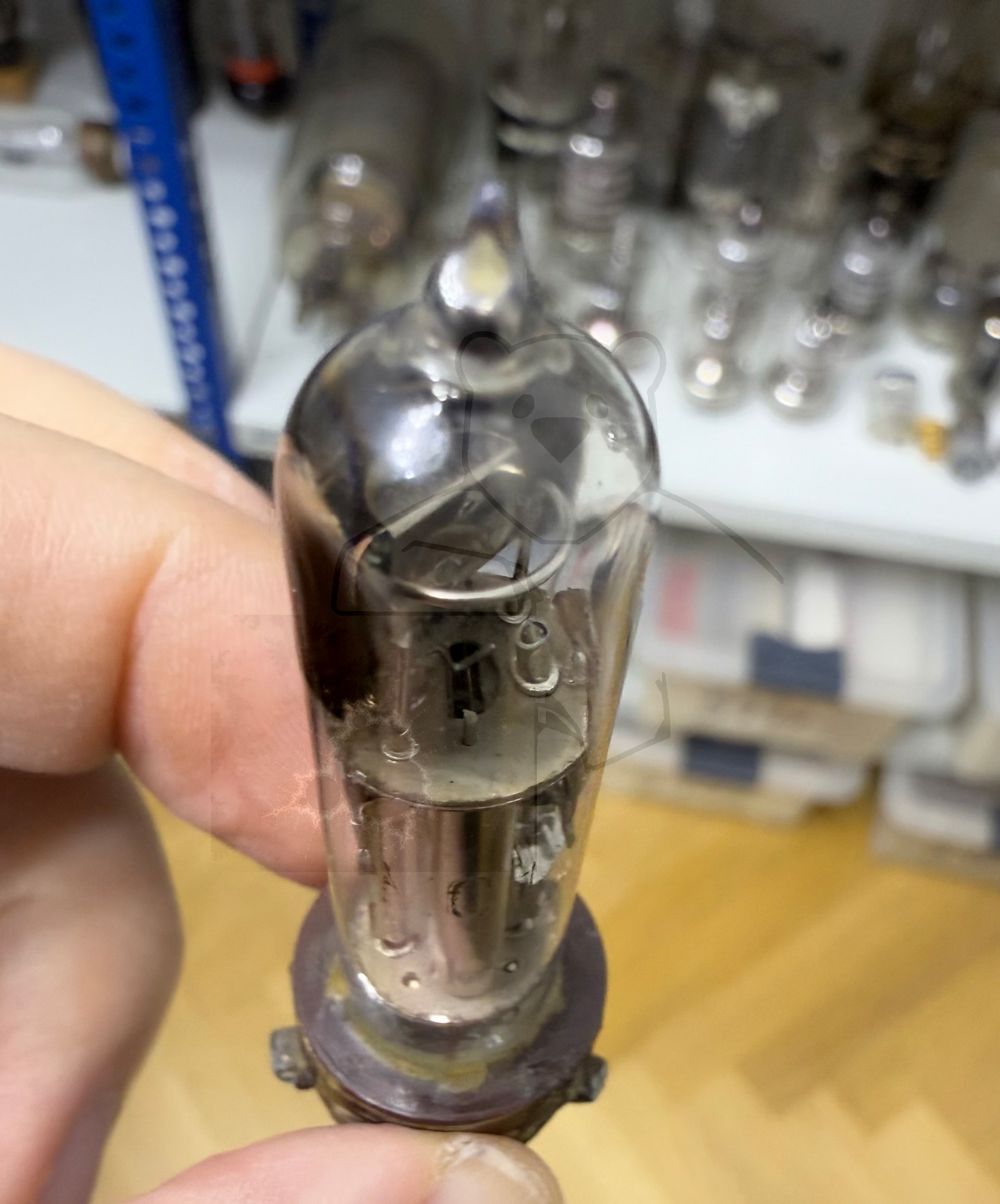

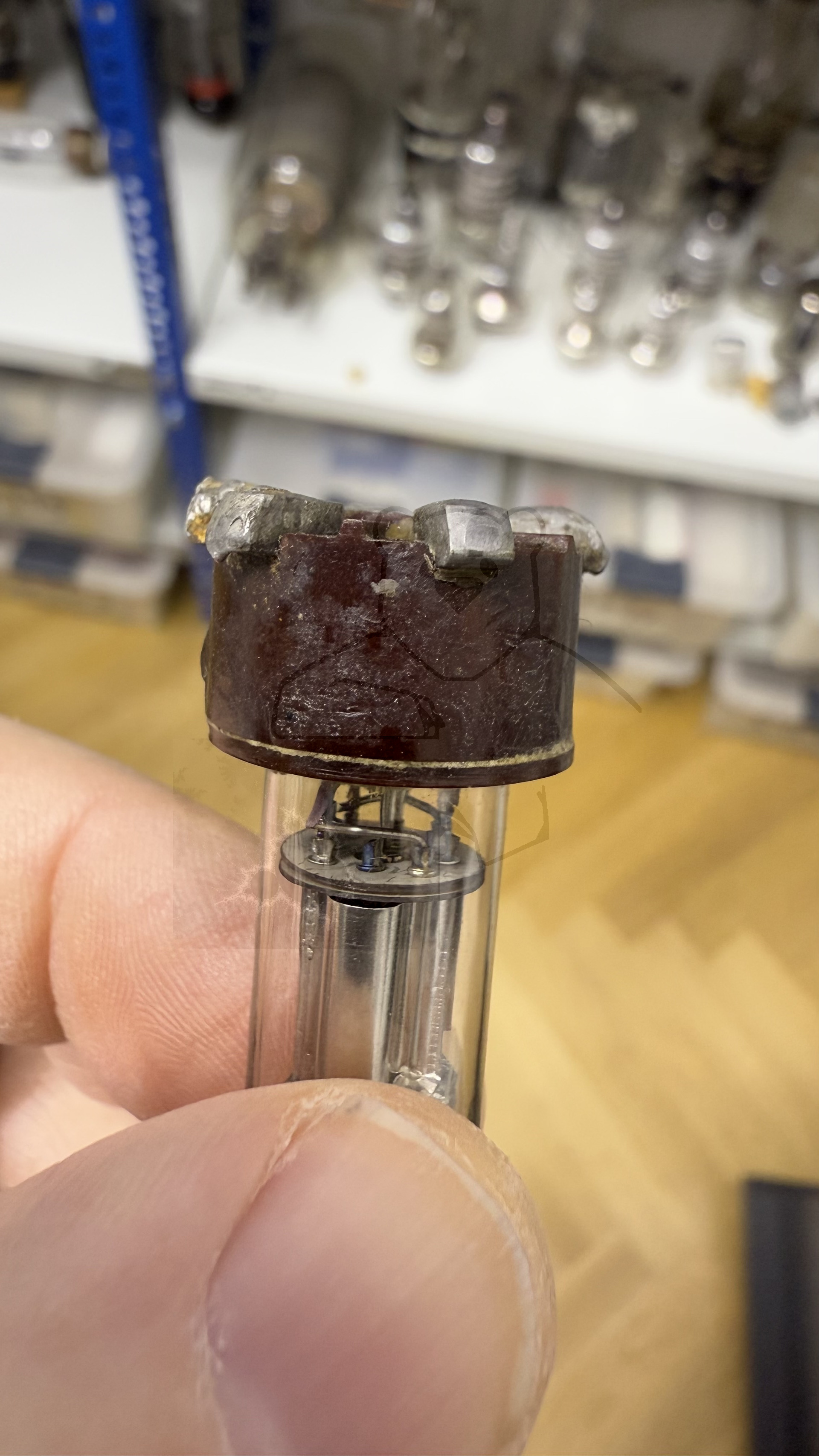

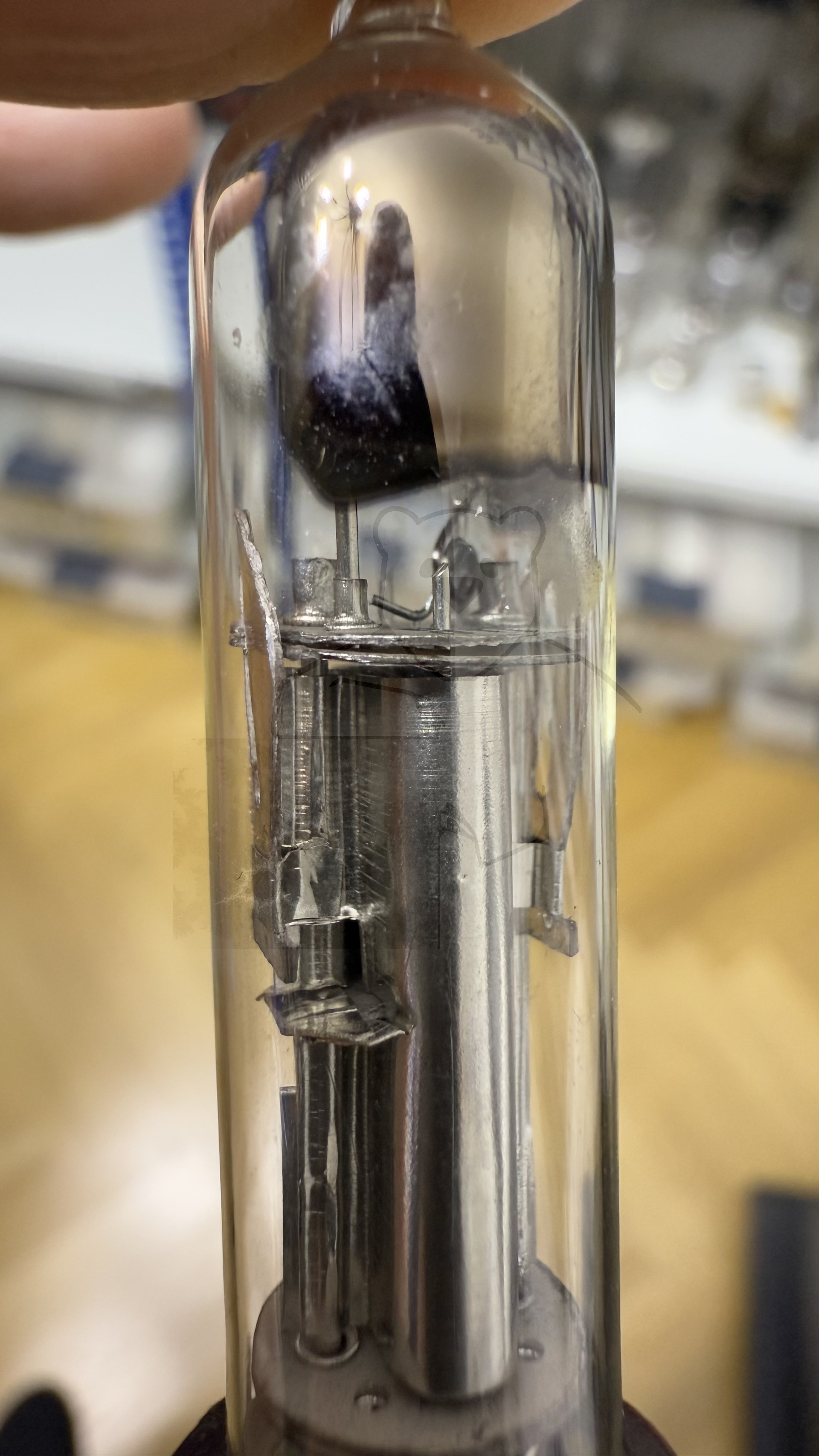

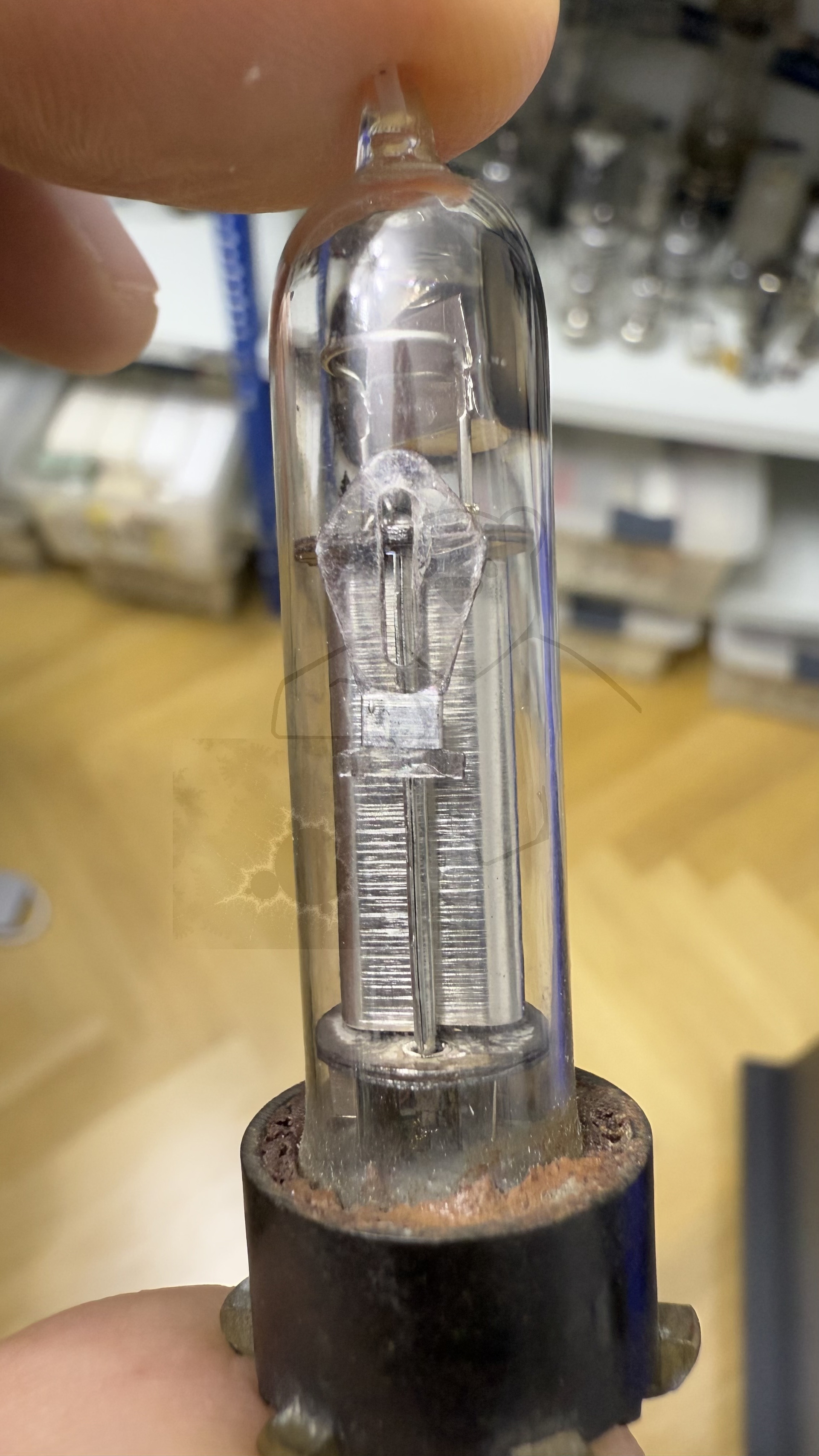

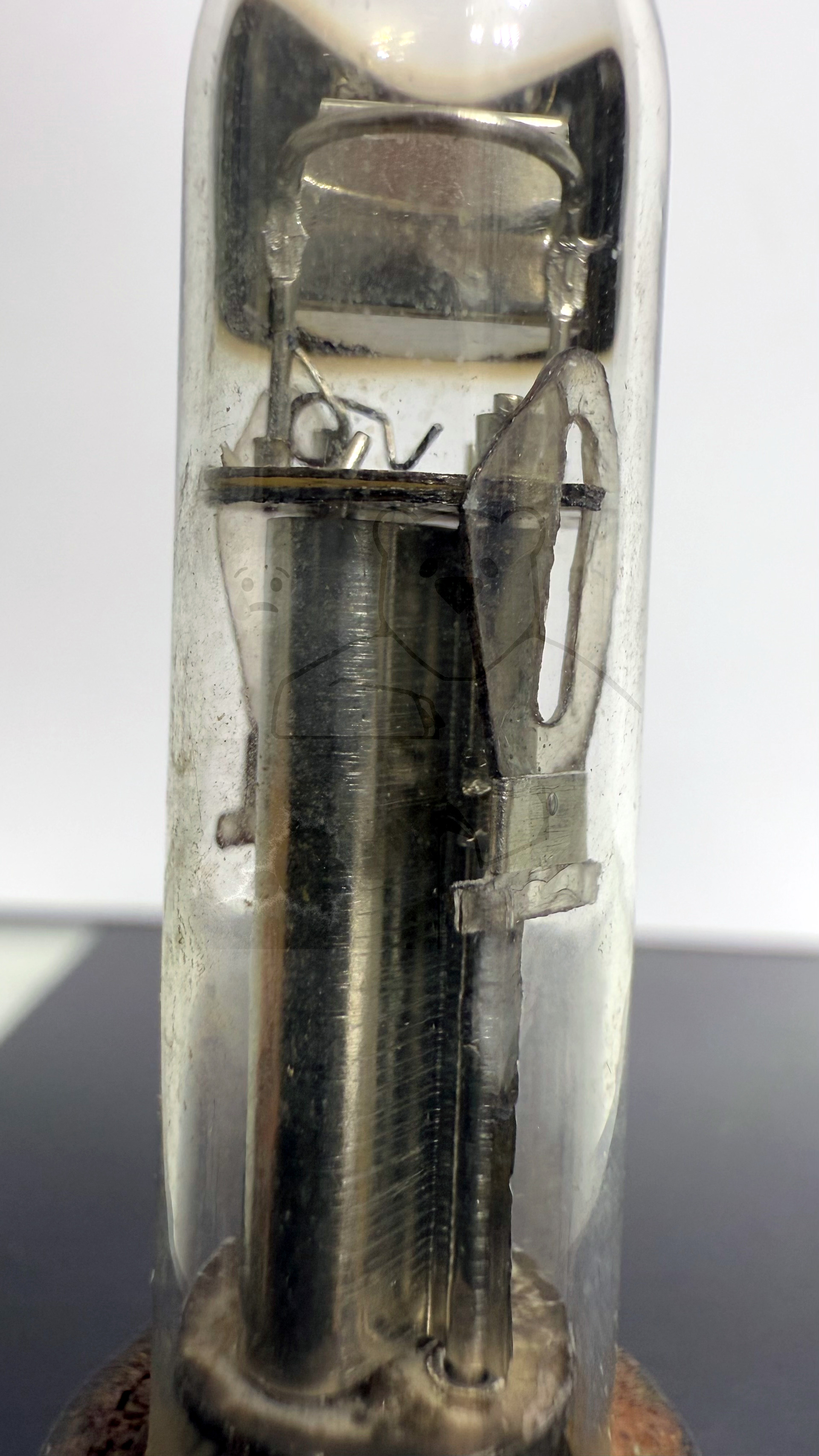

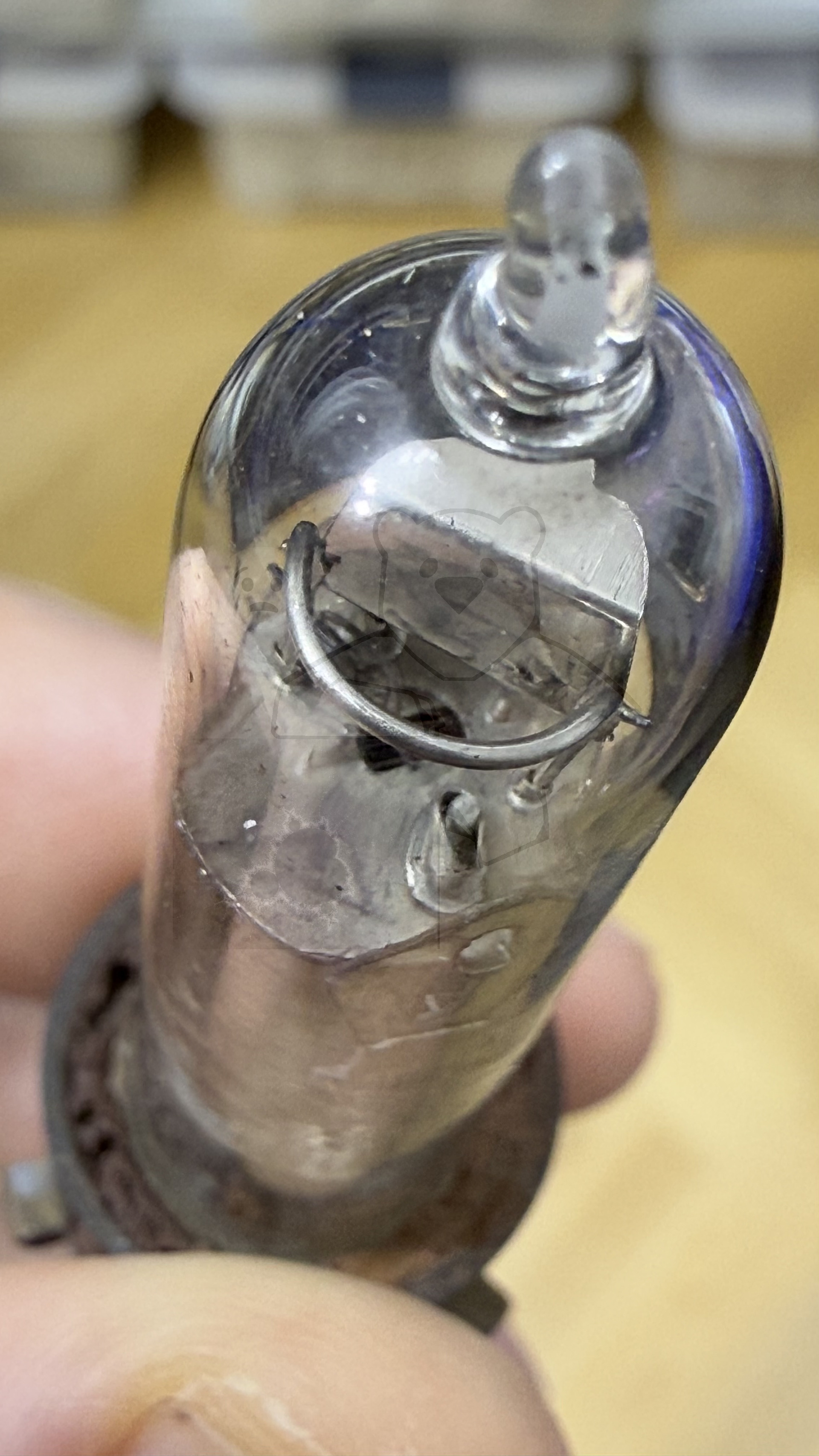

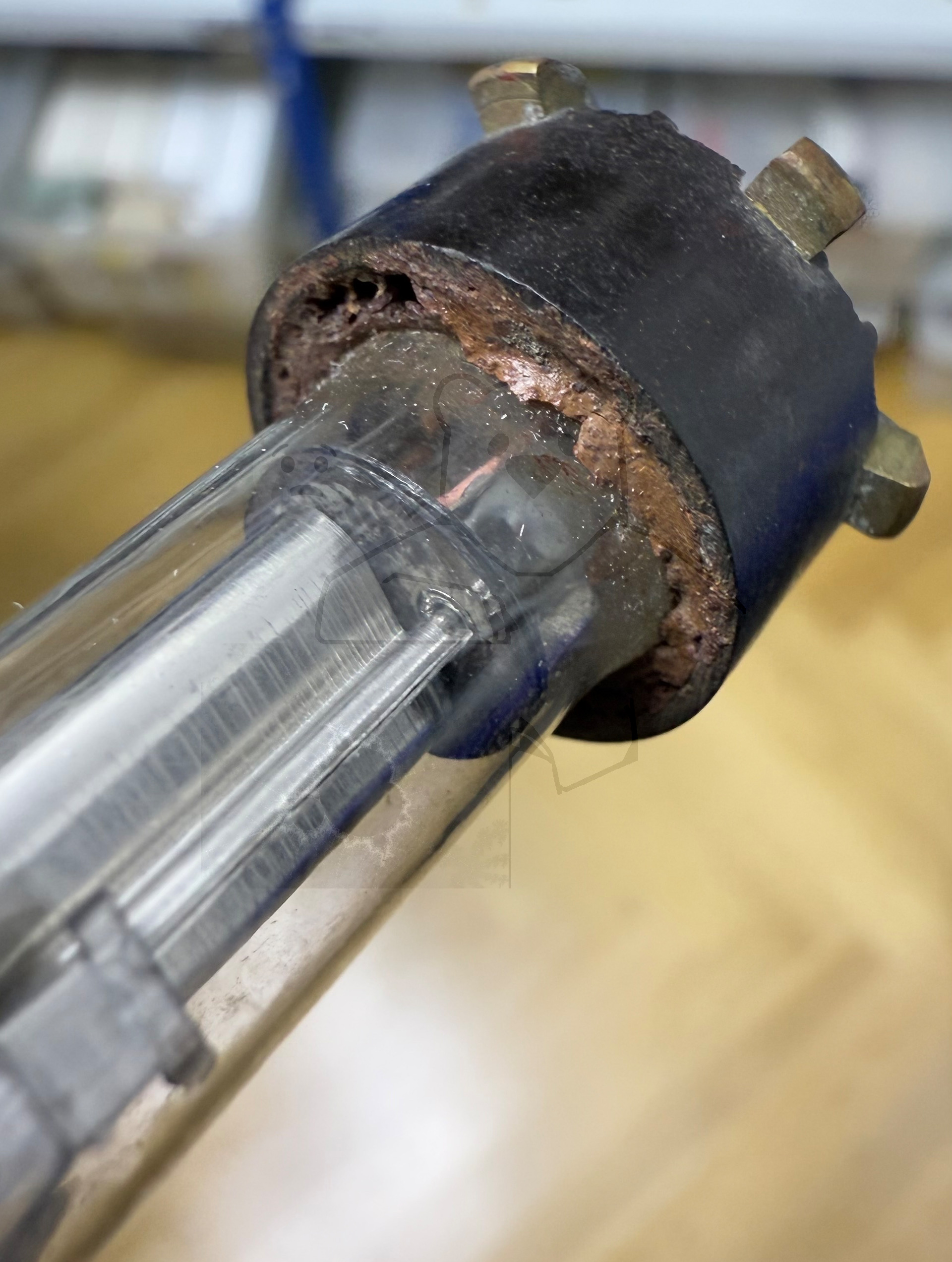

Daten und Bilder der Röhre: MC1

🔎 Beschreibung der Röhre: MC1

Name	MC1
Vergleichsname
Heizspannung (Volt)	1,9
Heizstrom (Ampère)	0,19
Art der Heizung	Direkt

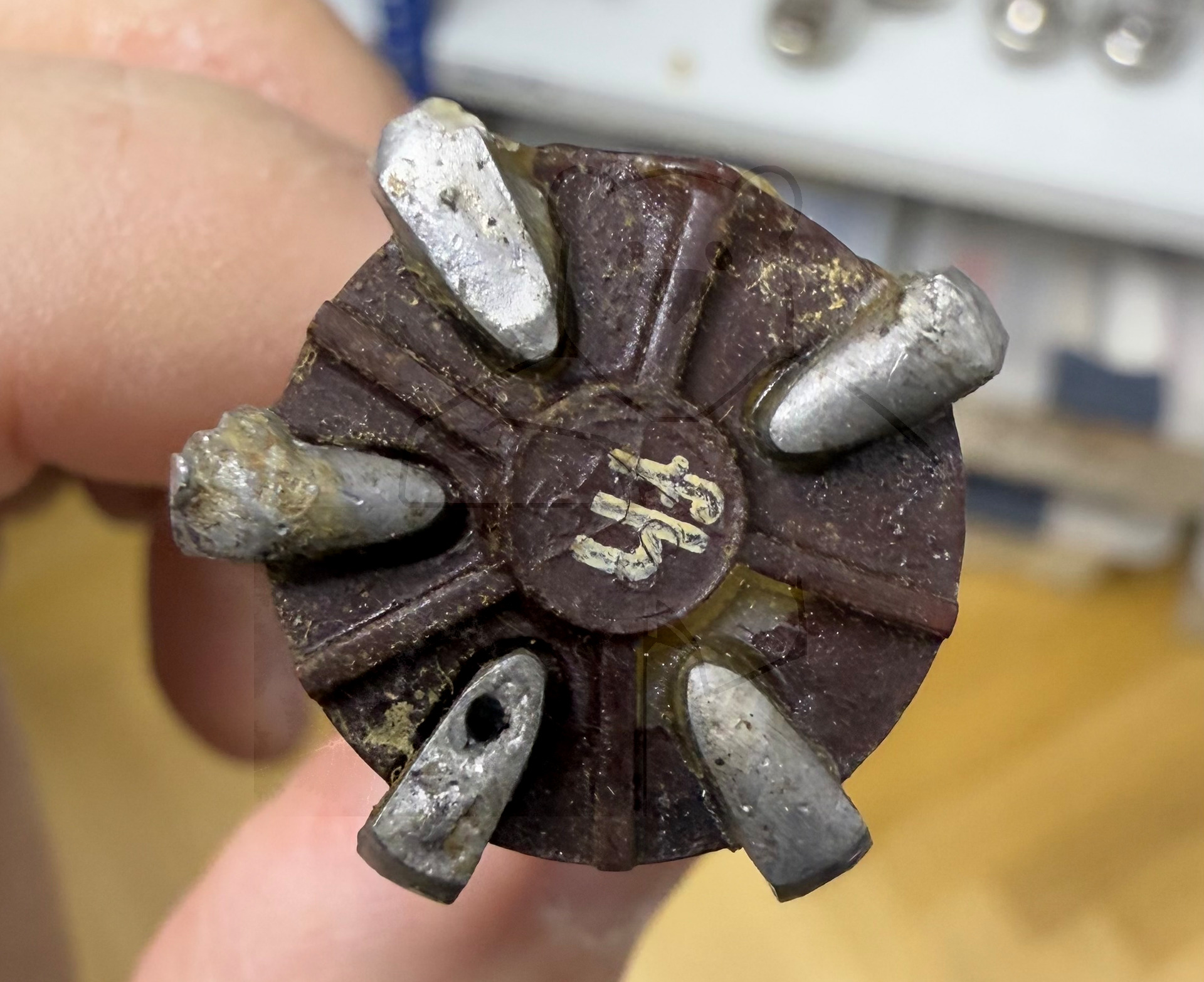

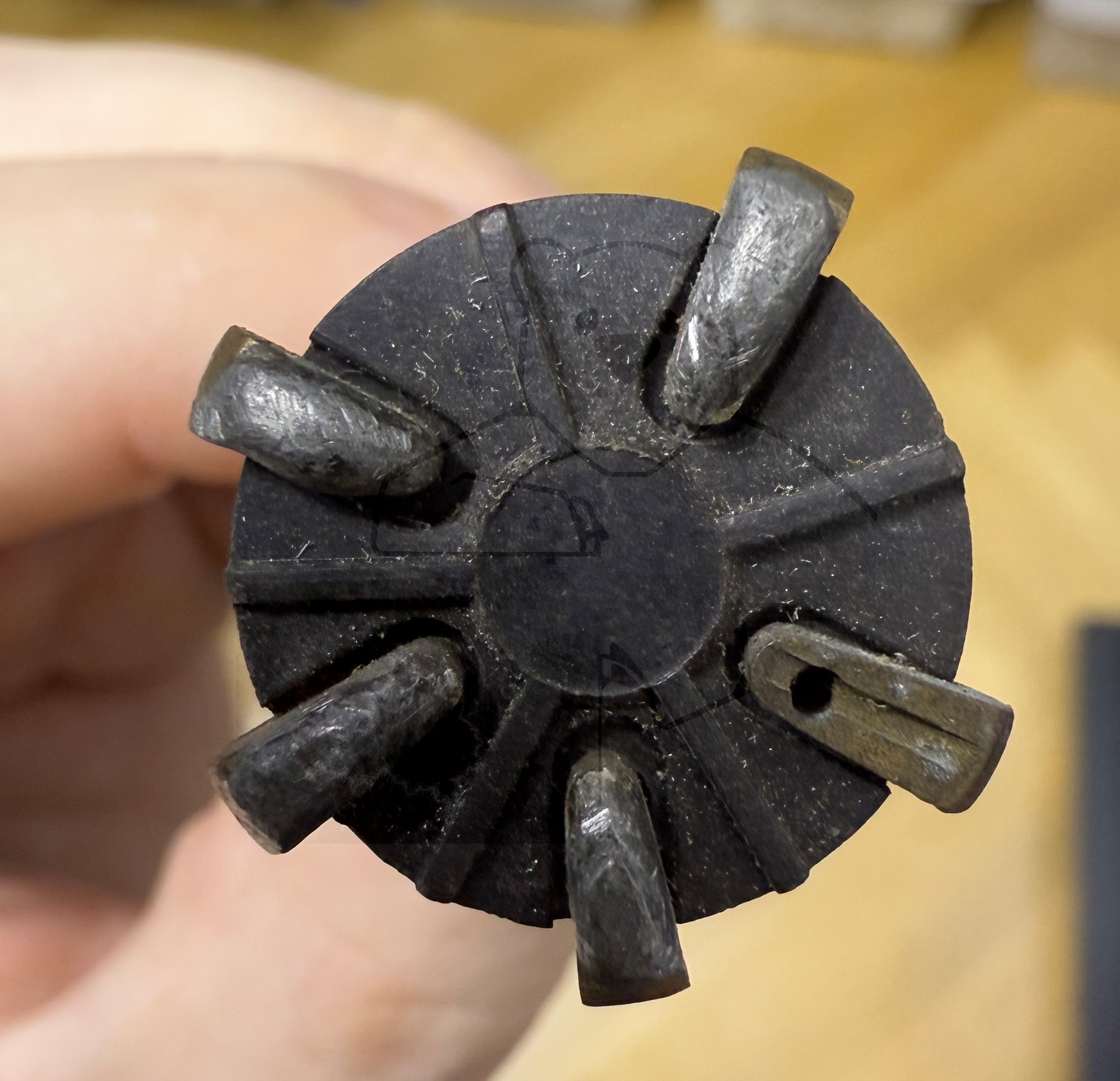

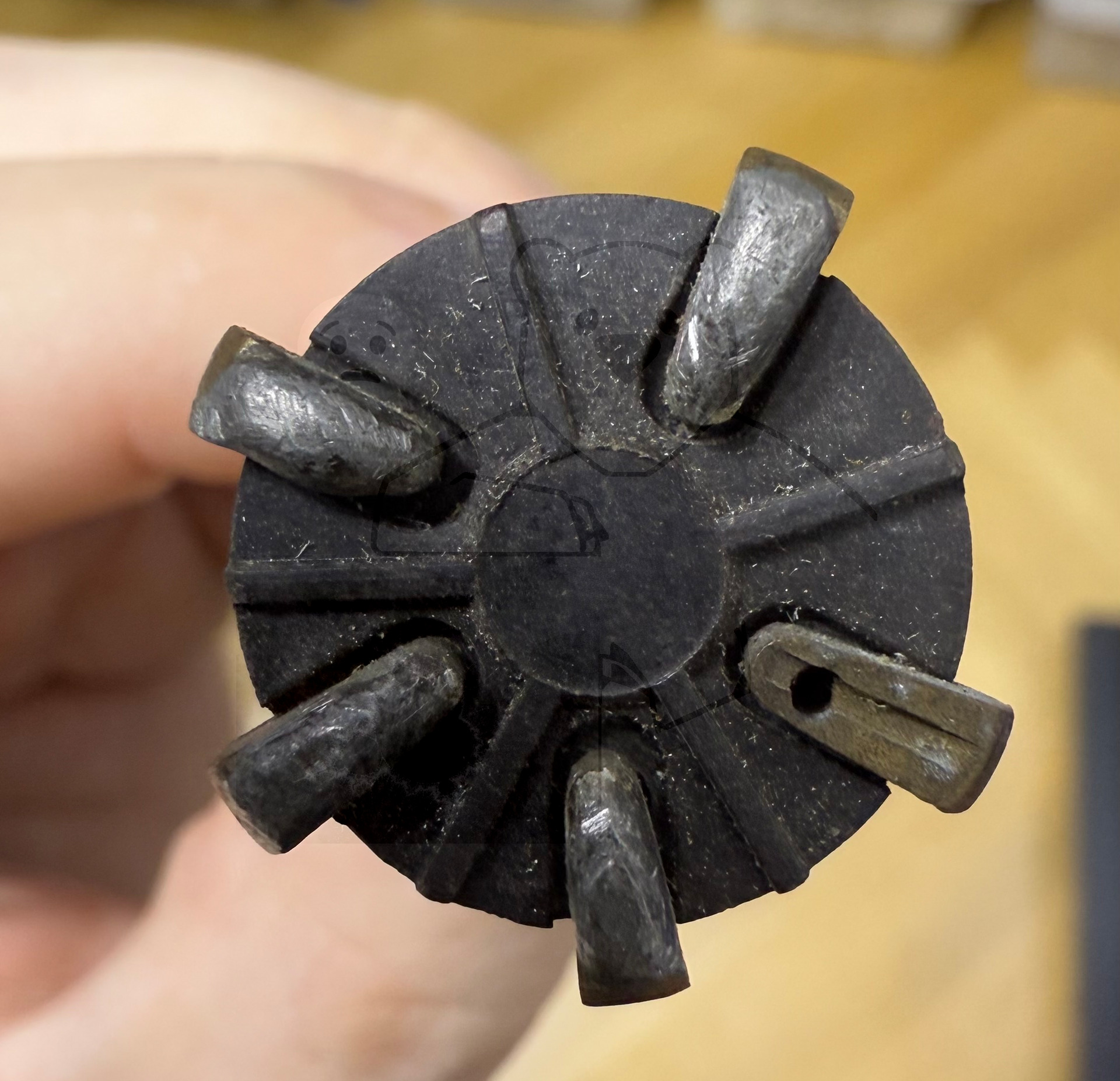

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 5pol. → Liste aller Röhren mit: Aussenkontakt, 5pol.
Zusätzliche Informationen	Batterietriode für Wettersonden, eine sog. "Verluströhre"
Letzte Änderung	01.12.2024 11:31:55

🔎 Beschreibung der Systeme für die Röhre: MC1

	System 1
Kathode	2
Gitter 1	1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung
Funktion	→ Triode, Allgemein

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

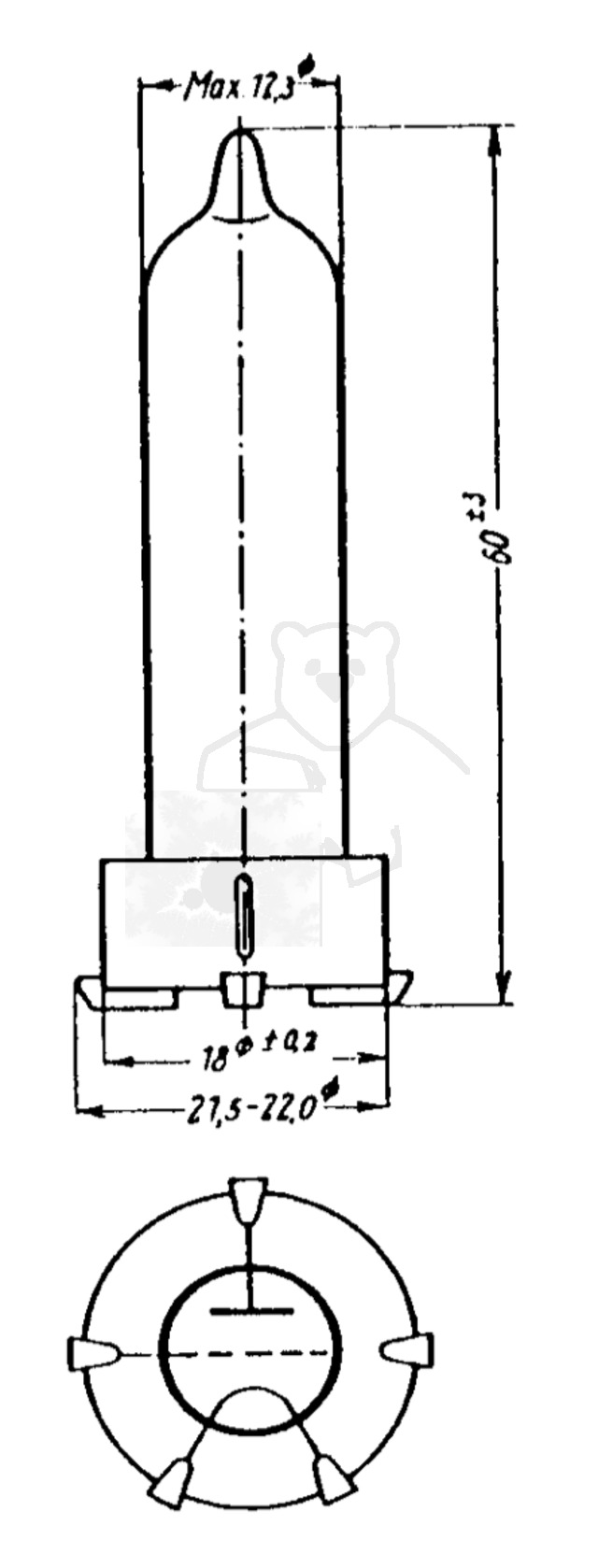

🔎 Sockelschaltung der MC1

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: MC1
Datenblatt MC1 Telefunken [www.tubedata.info].pdf (78 kB)
Pruefkarte MC1 70417 - Funke W19 Roehrenpruefer.pdf (140 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
