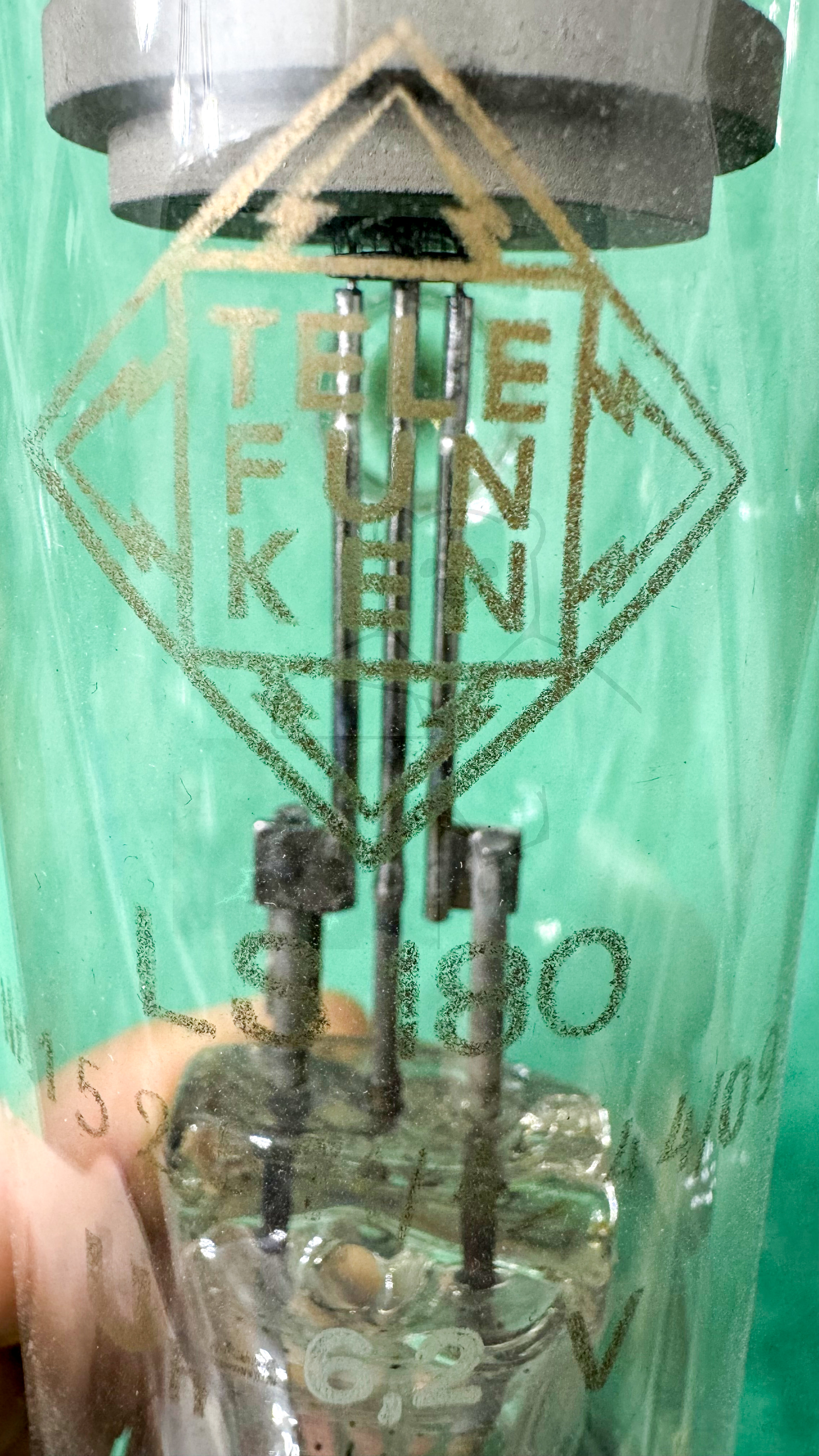

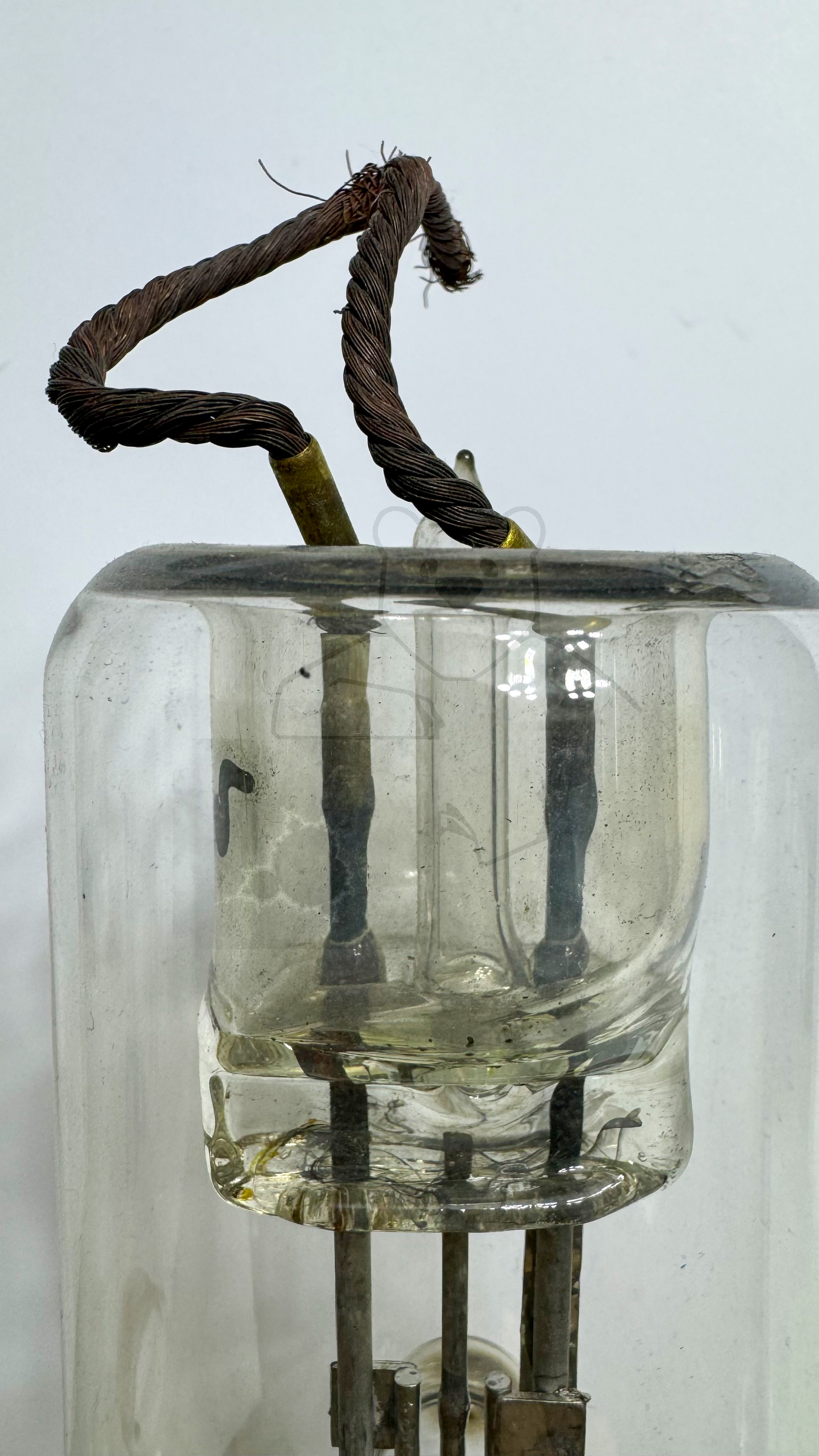

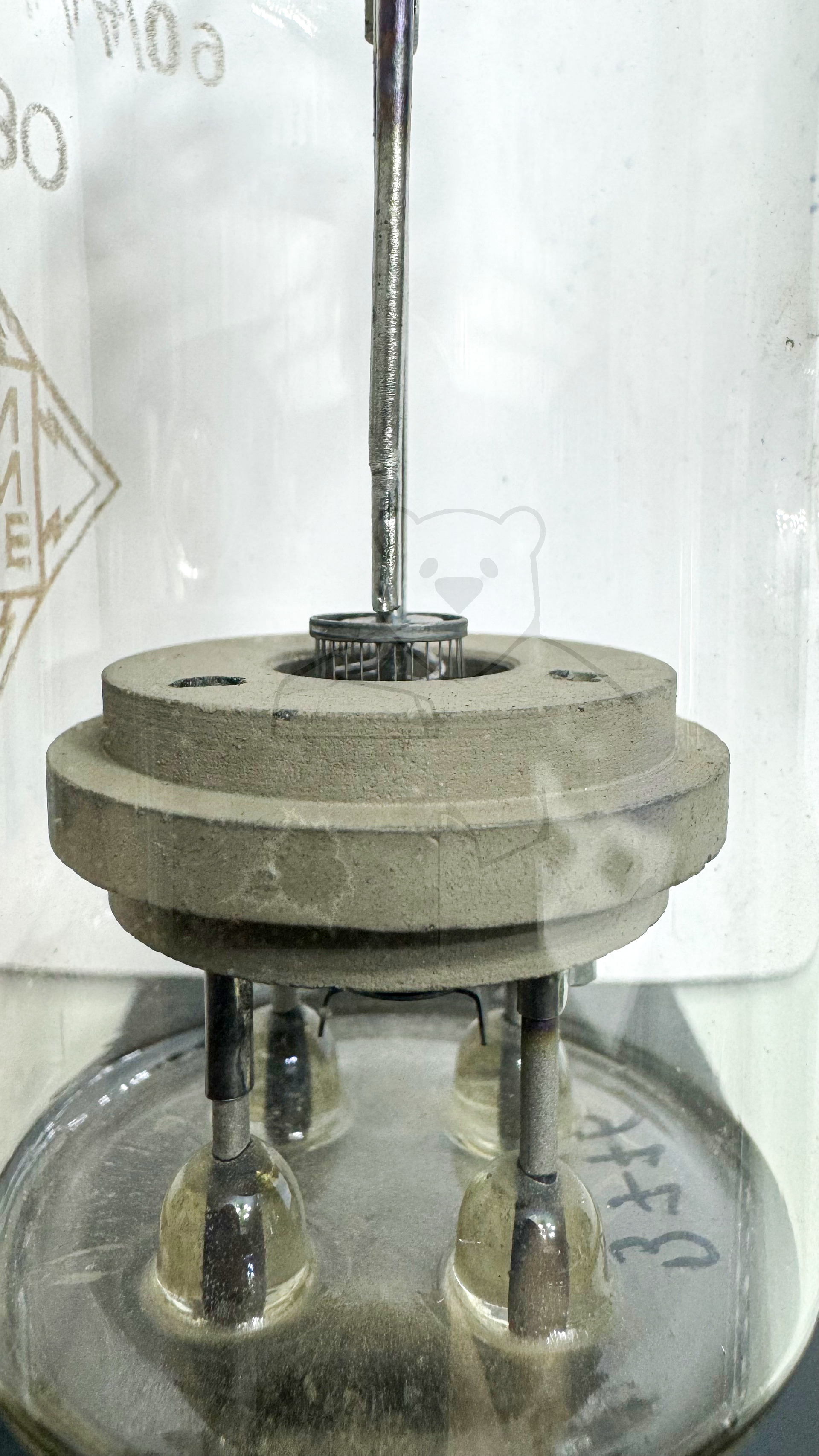

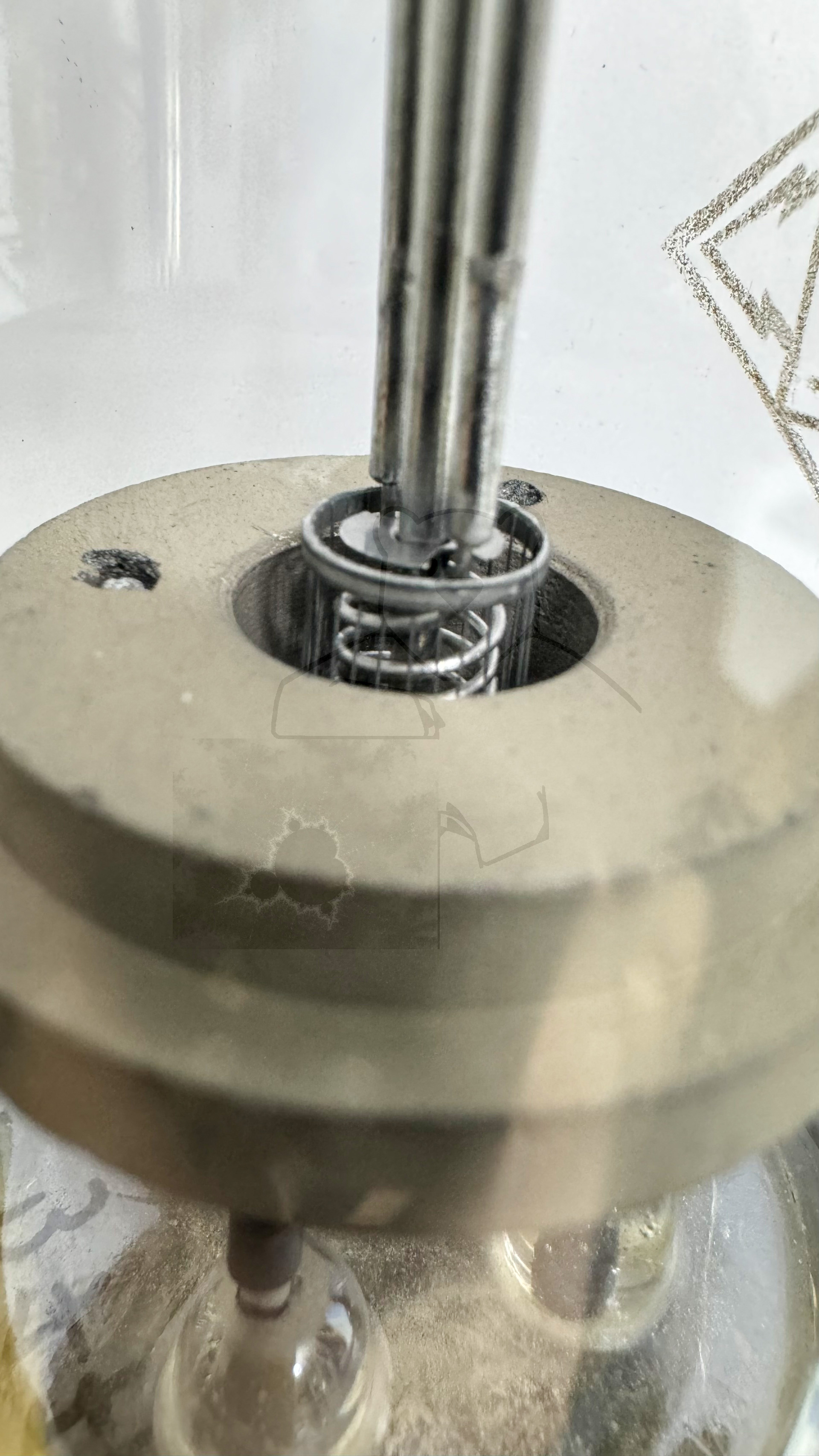

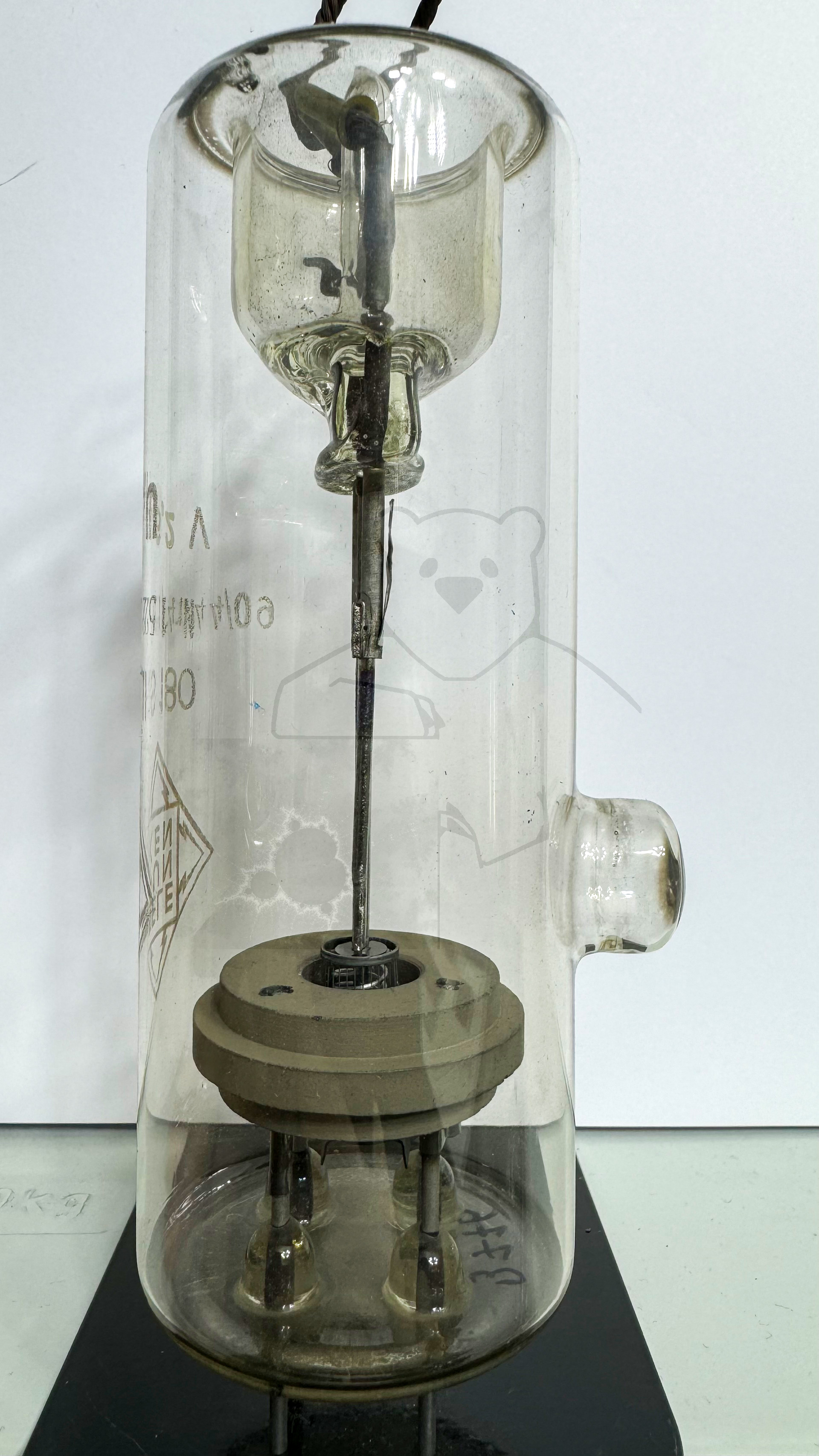

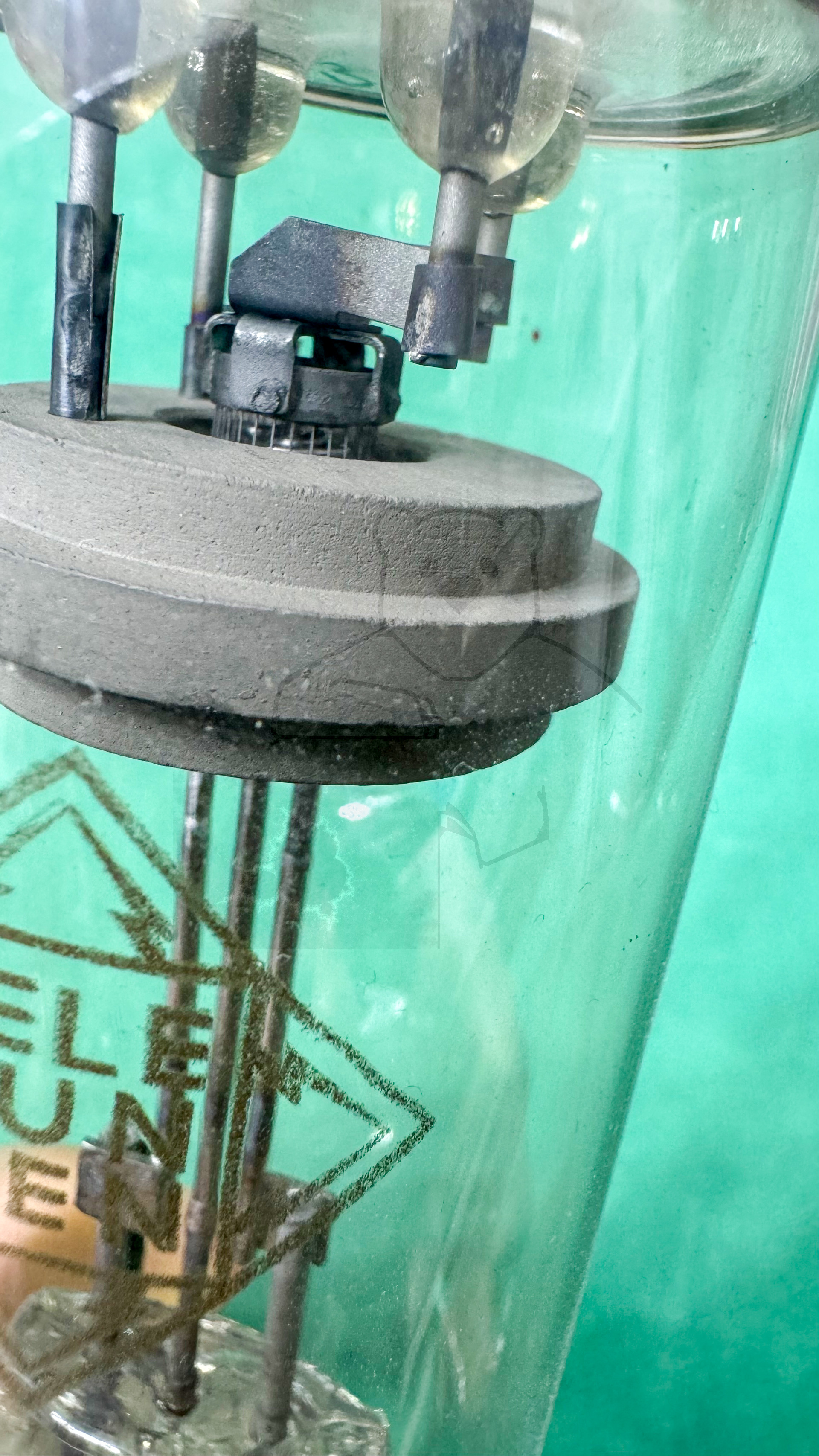

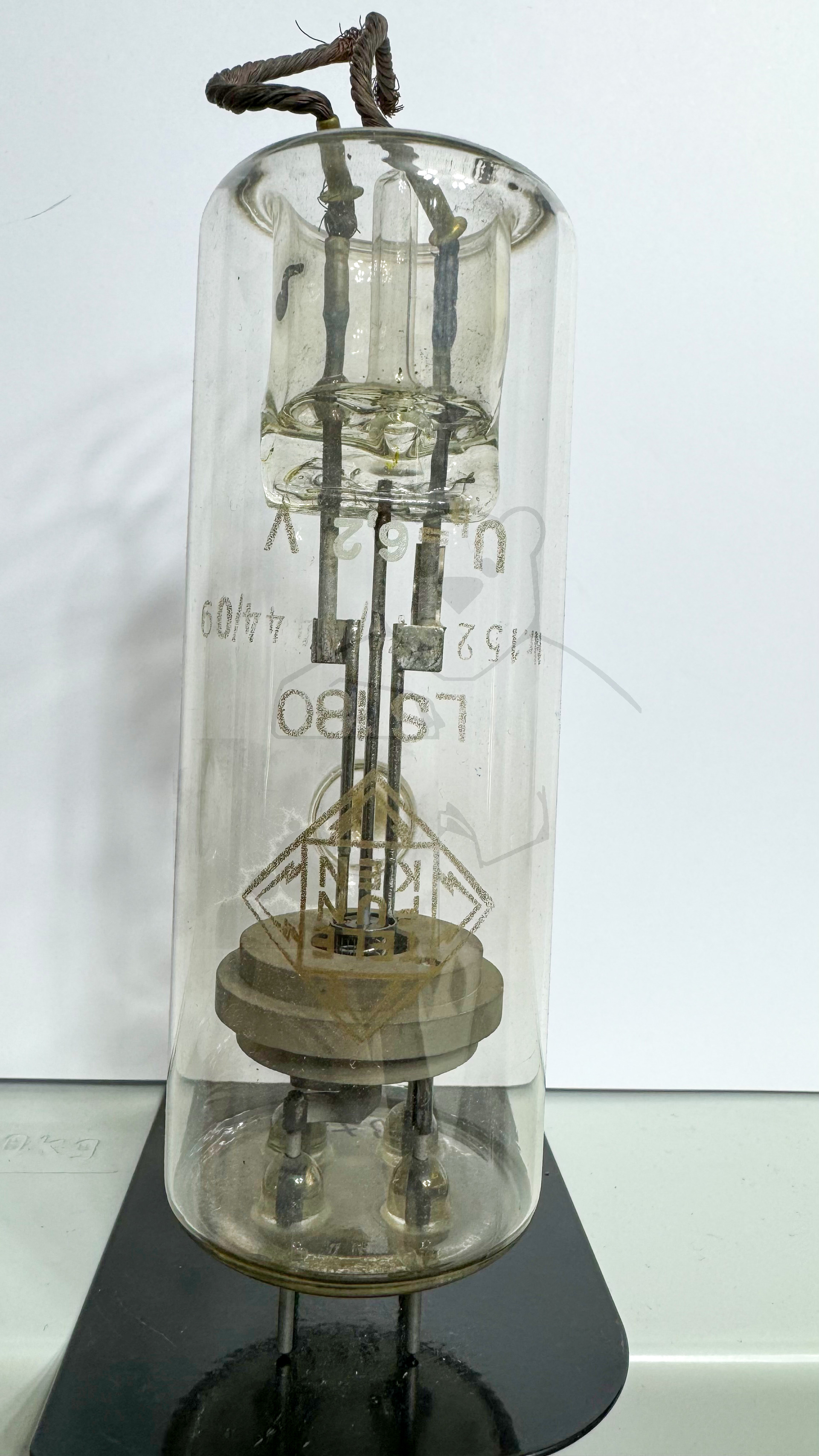

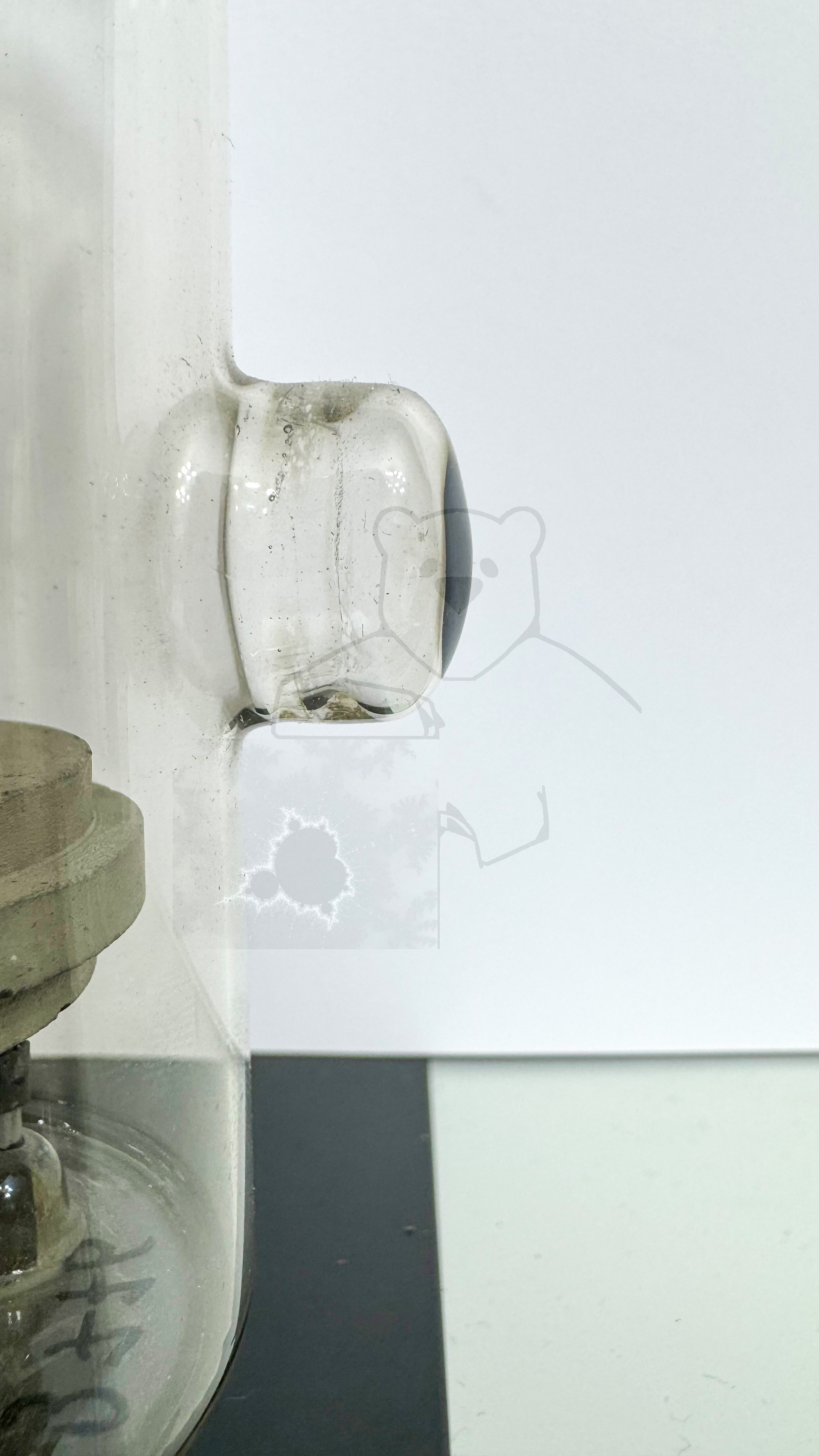

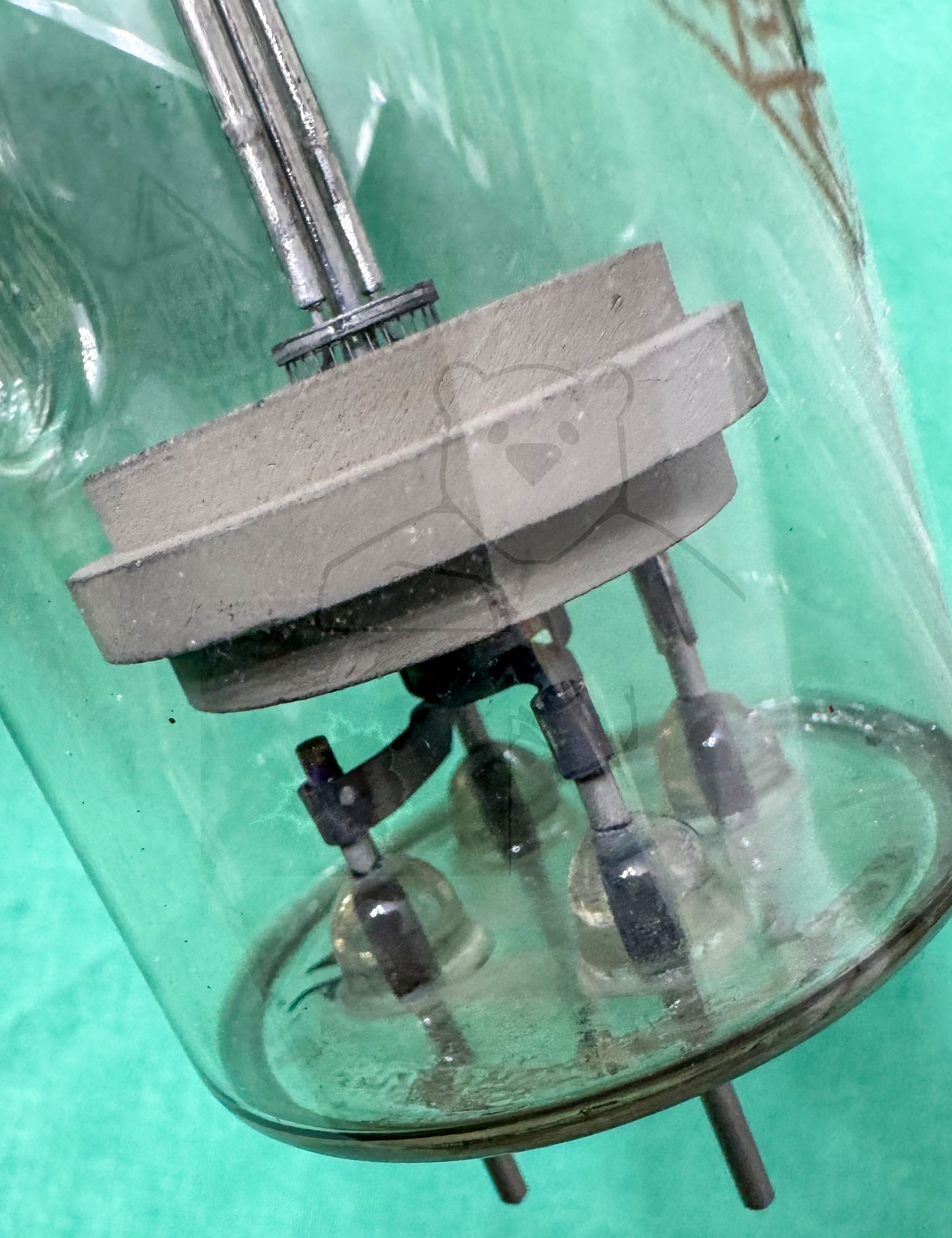

Daten und Bilder der Röhre: LS180

🔎 Beschreibung der Röhre: LS180

Name	LS180
Vergleichsname

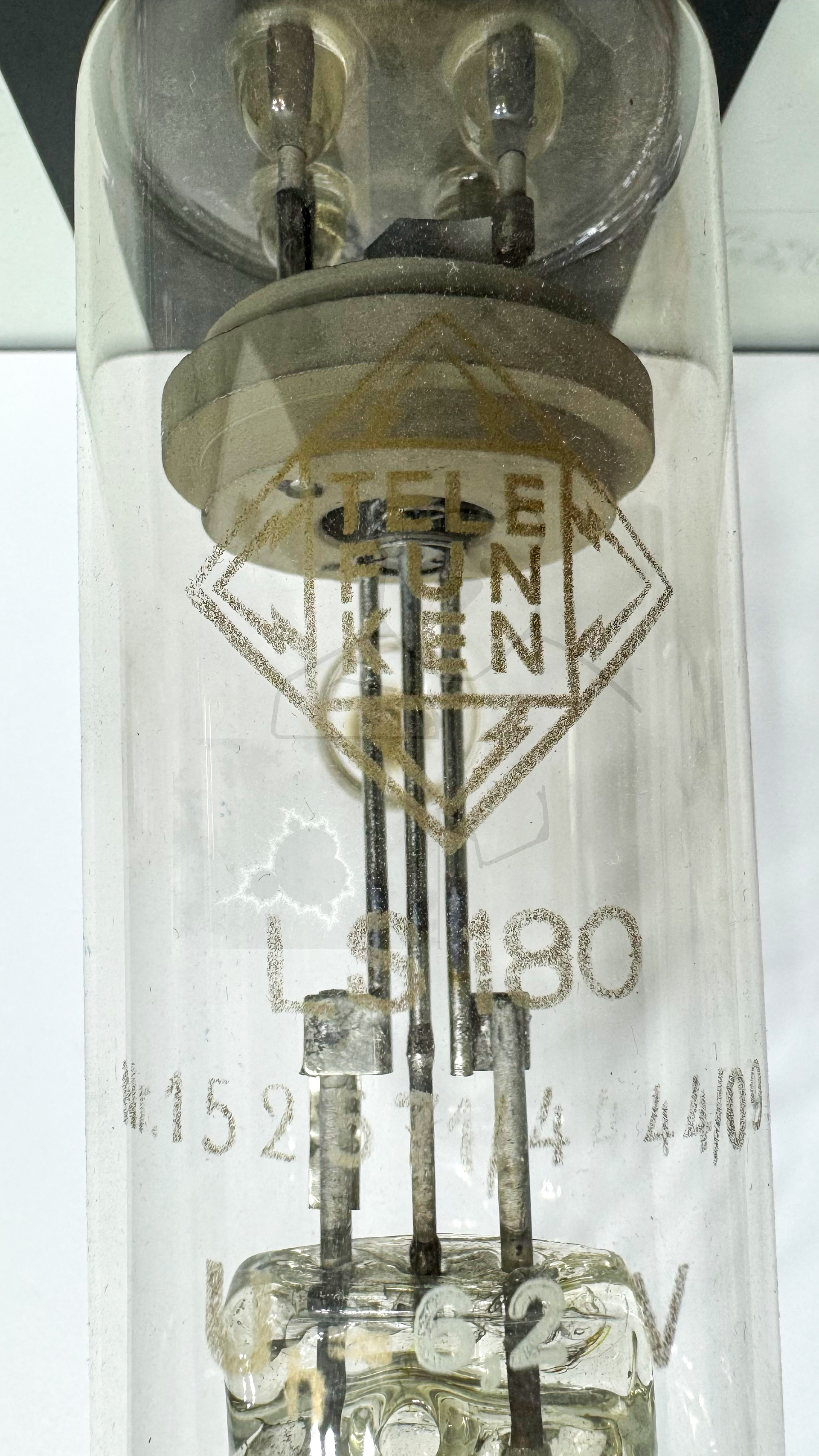

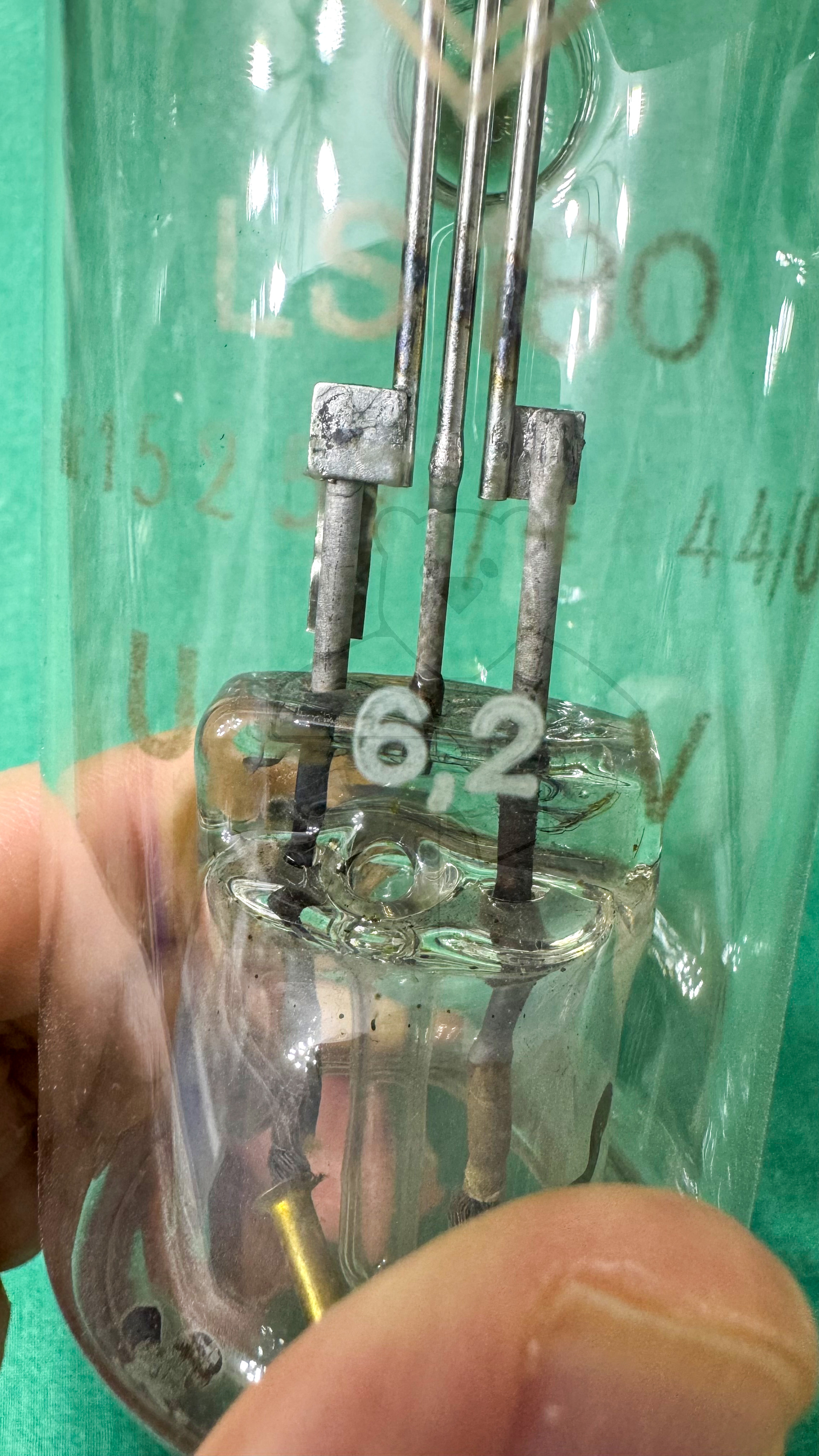

Heizspannung (Volt)	5,8 - 6,6 (Genauer Wert ist auf dem Kolben angegeben)
Heizstrom (Ampère)	14 - 16
Art der Heizung	Direkt

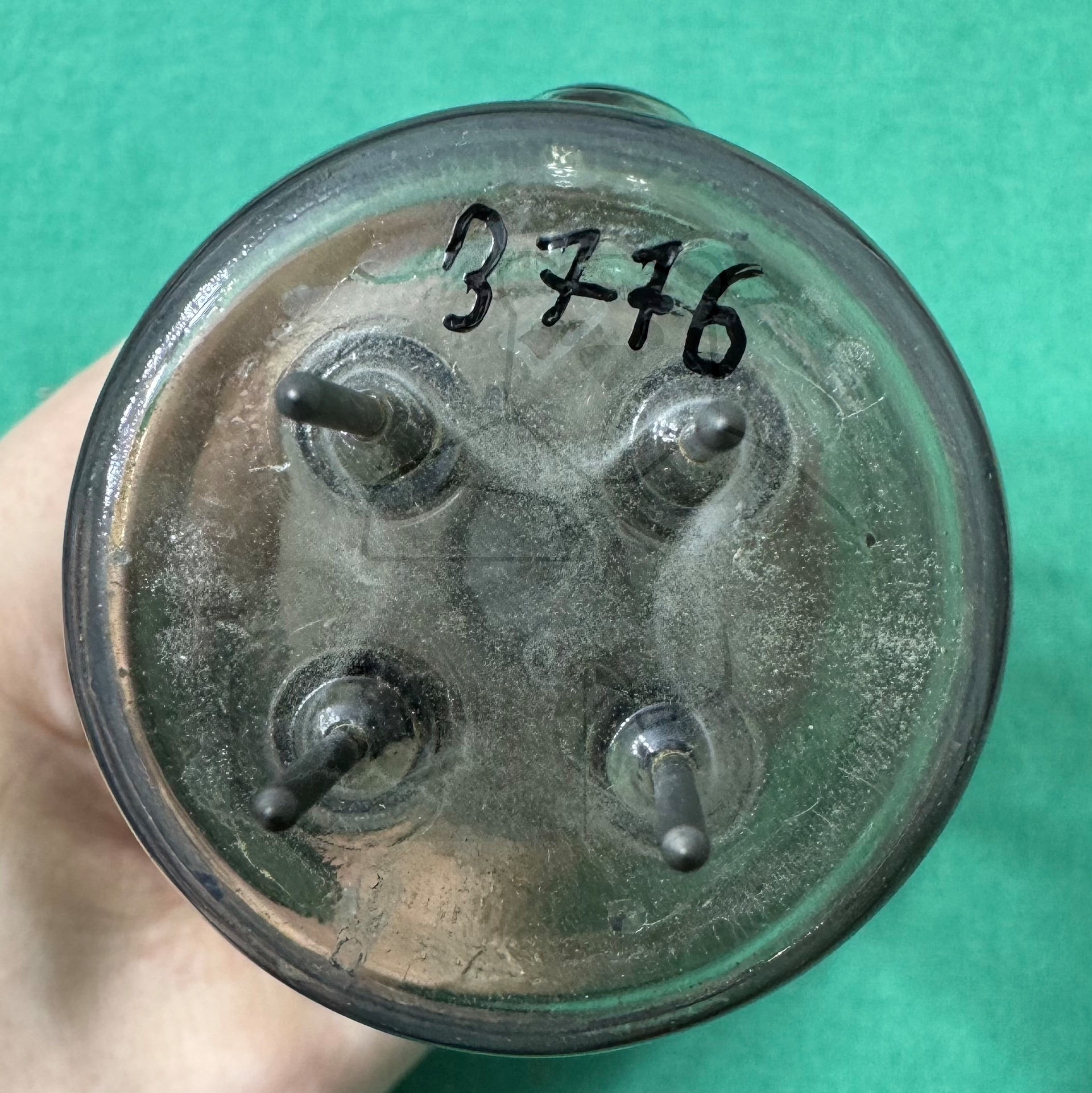

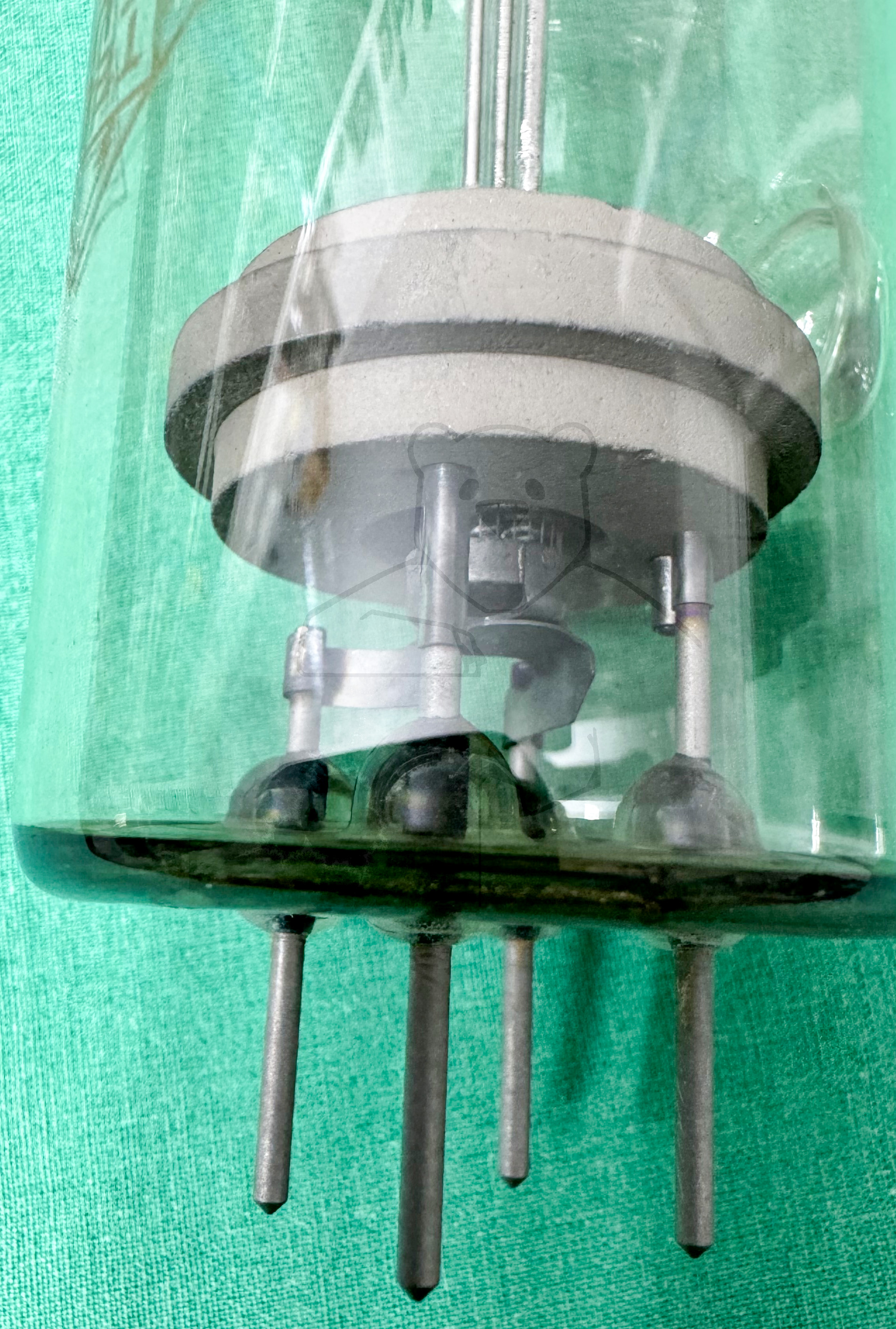

Röhren mit Sockel	Spezialsockel, Deutsche Wehrmacht → Liste aller Röhren mit: Spezialsockel, Deutsche Wehrmacht

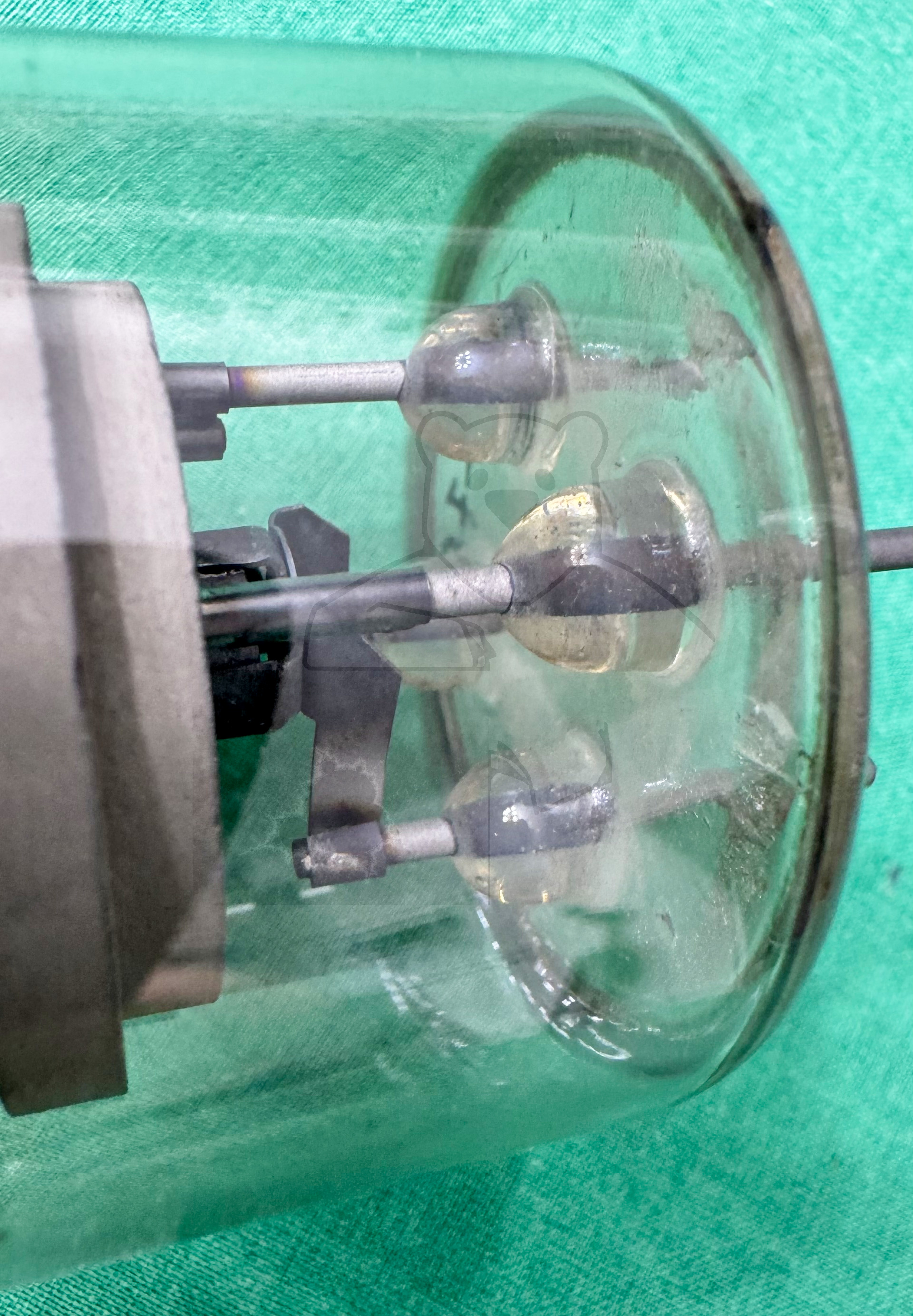

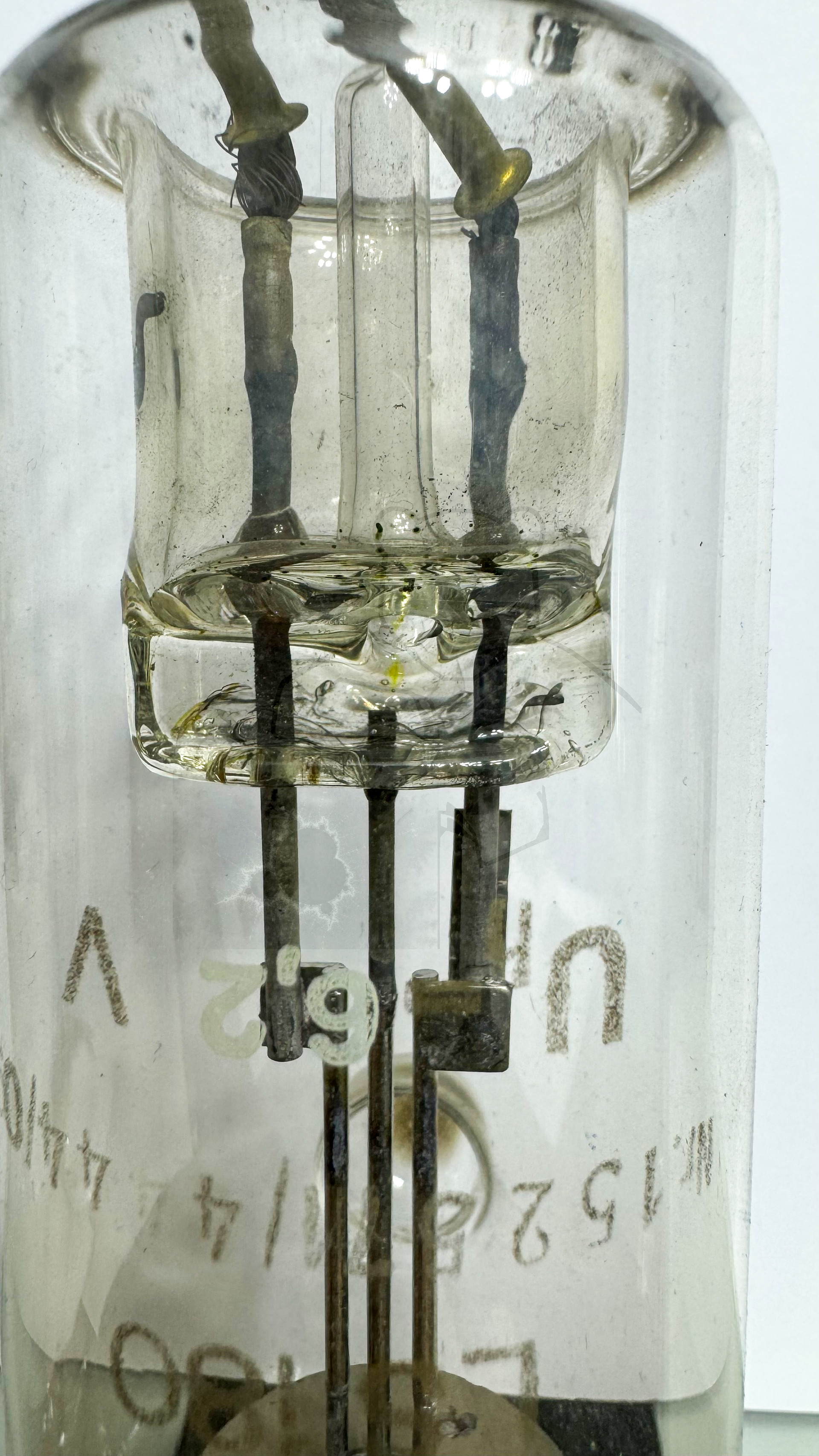

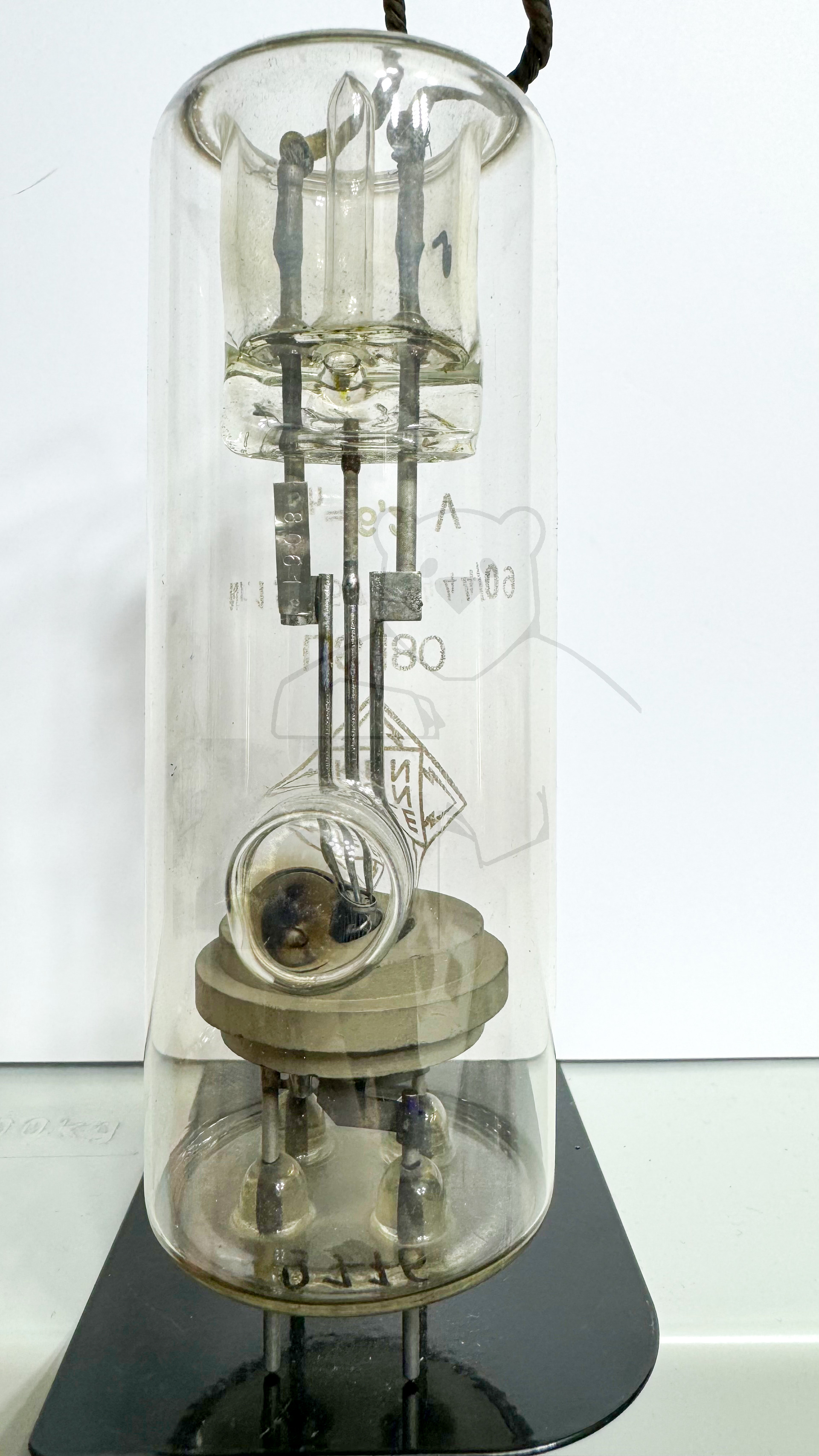

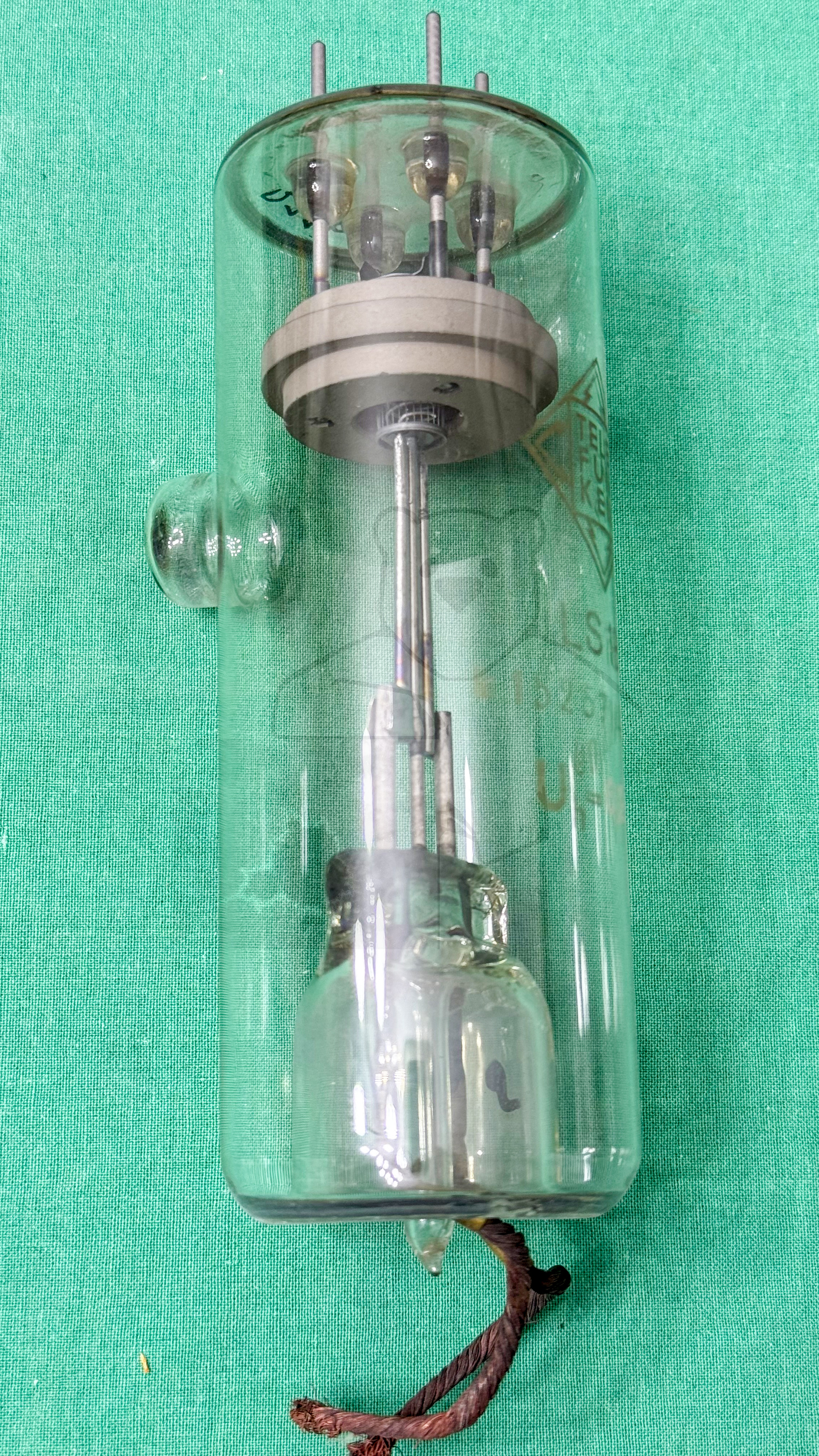

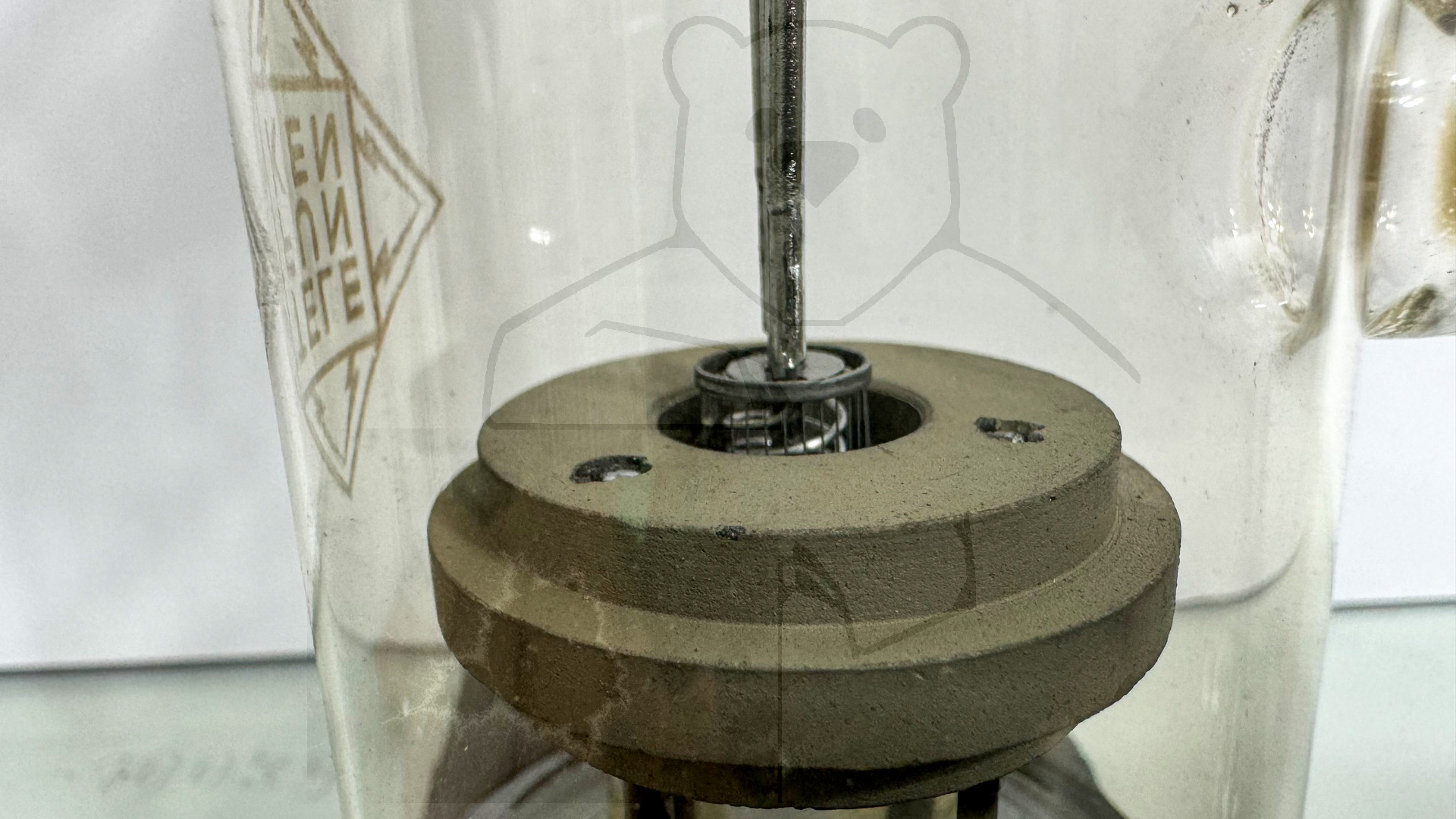

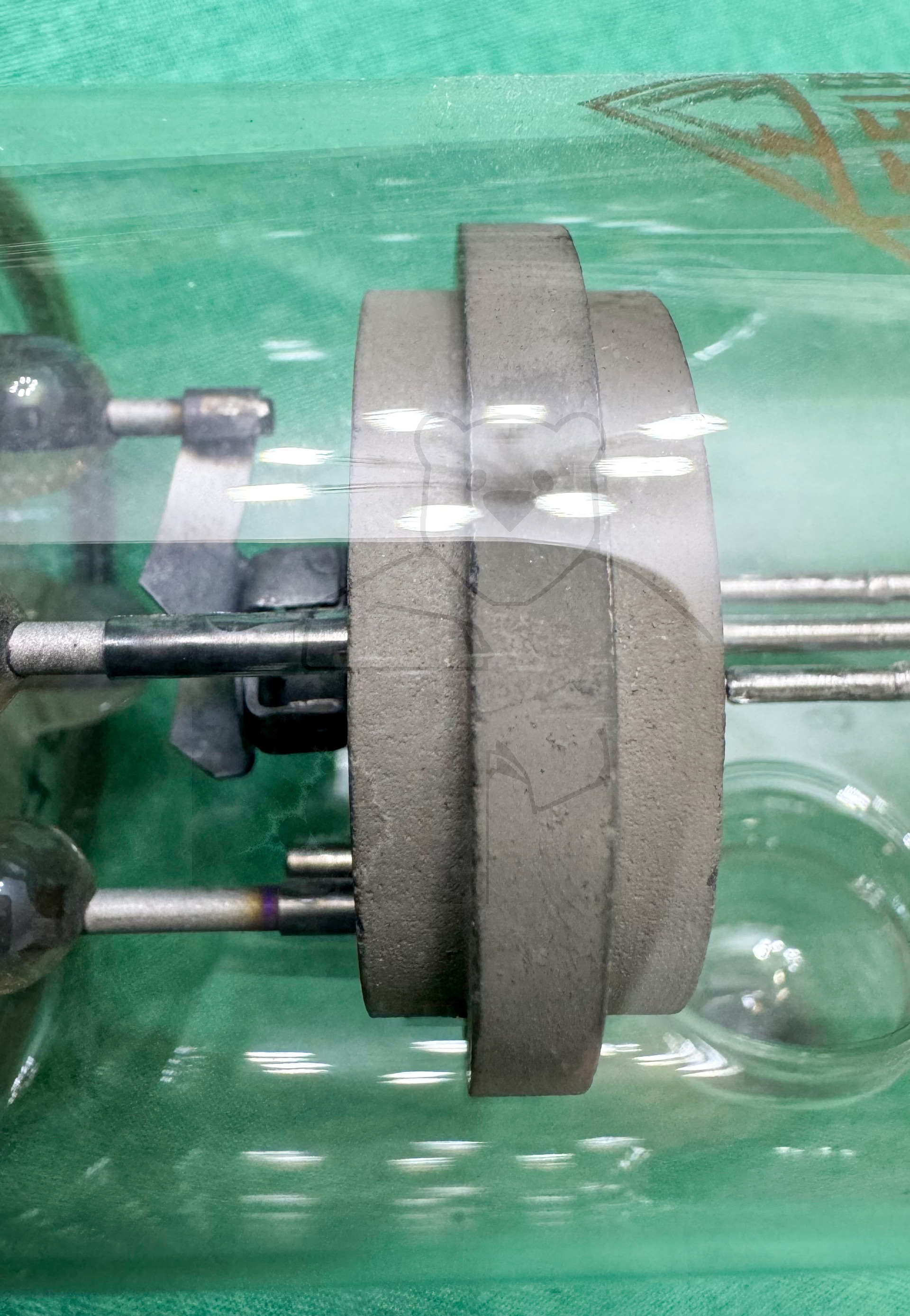

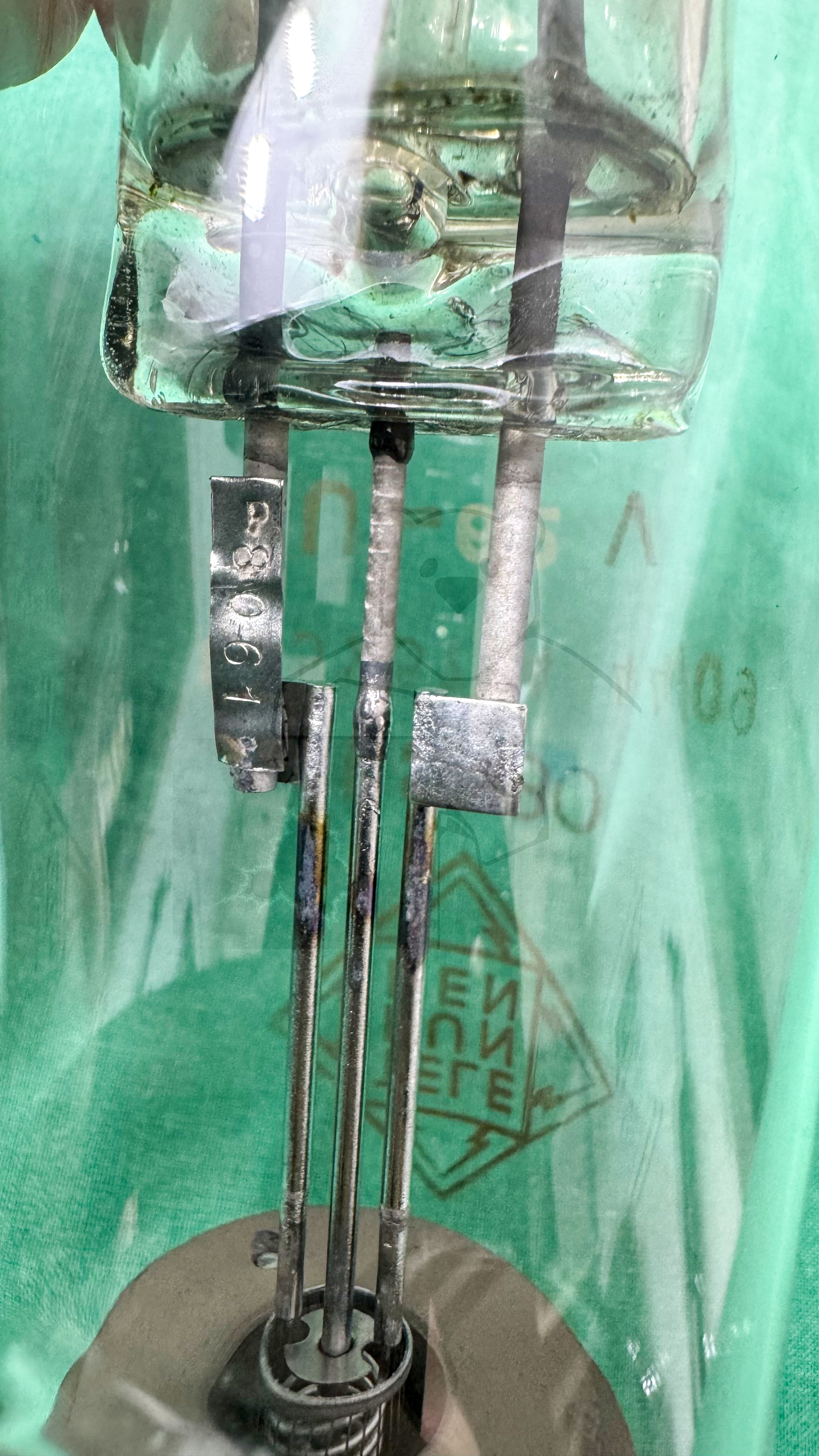

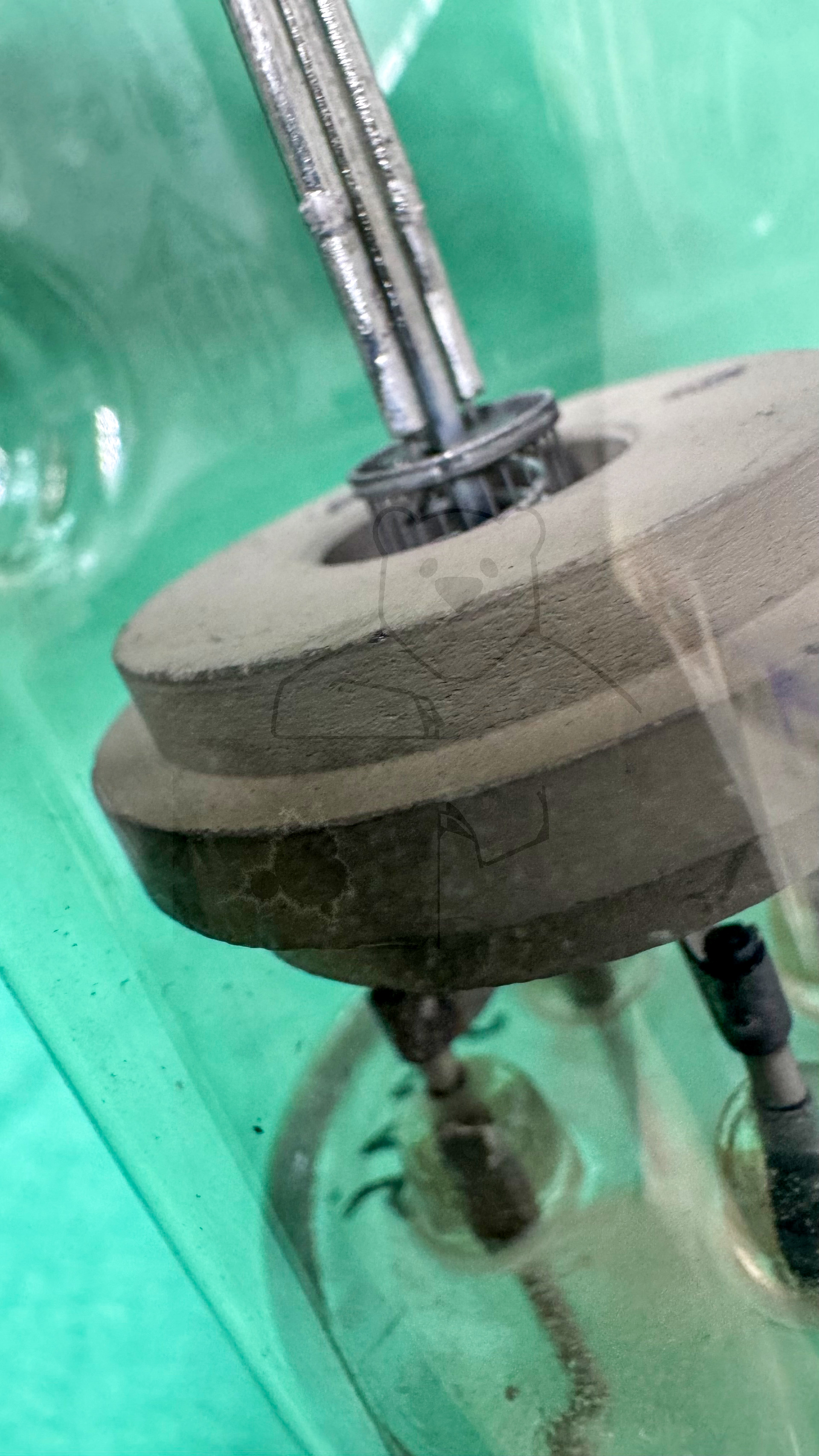

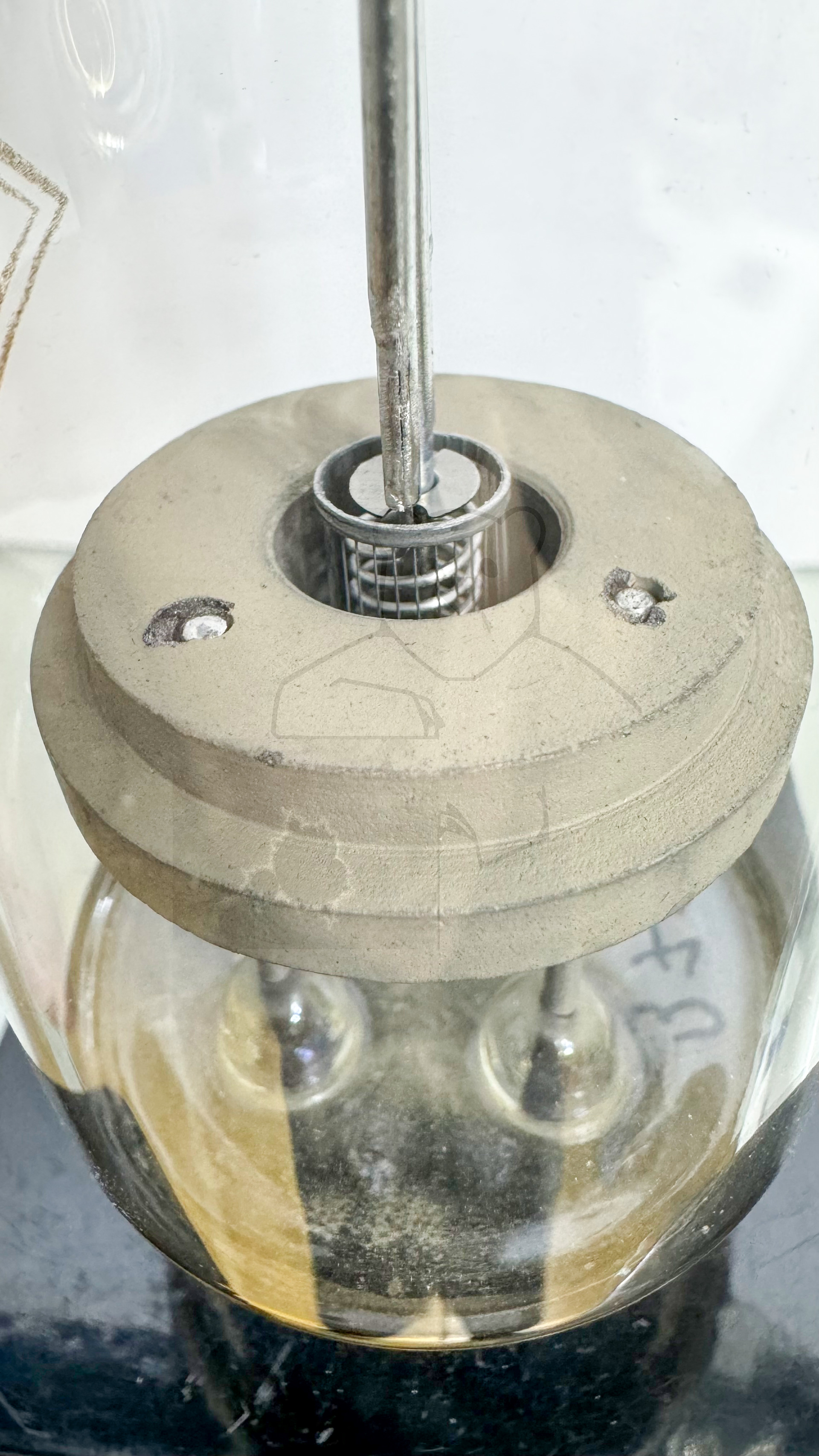

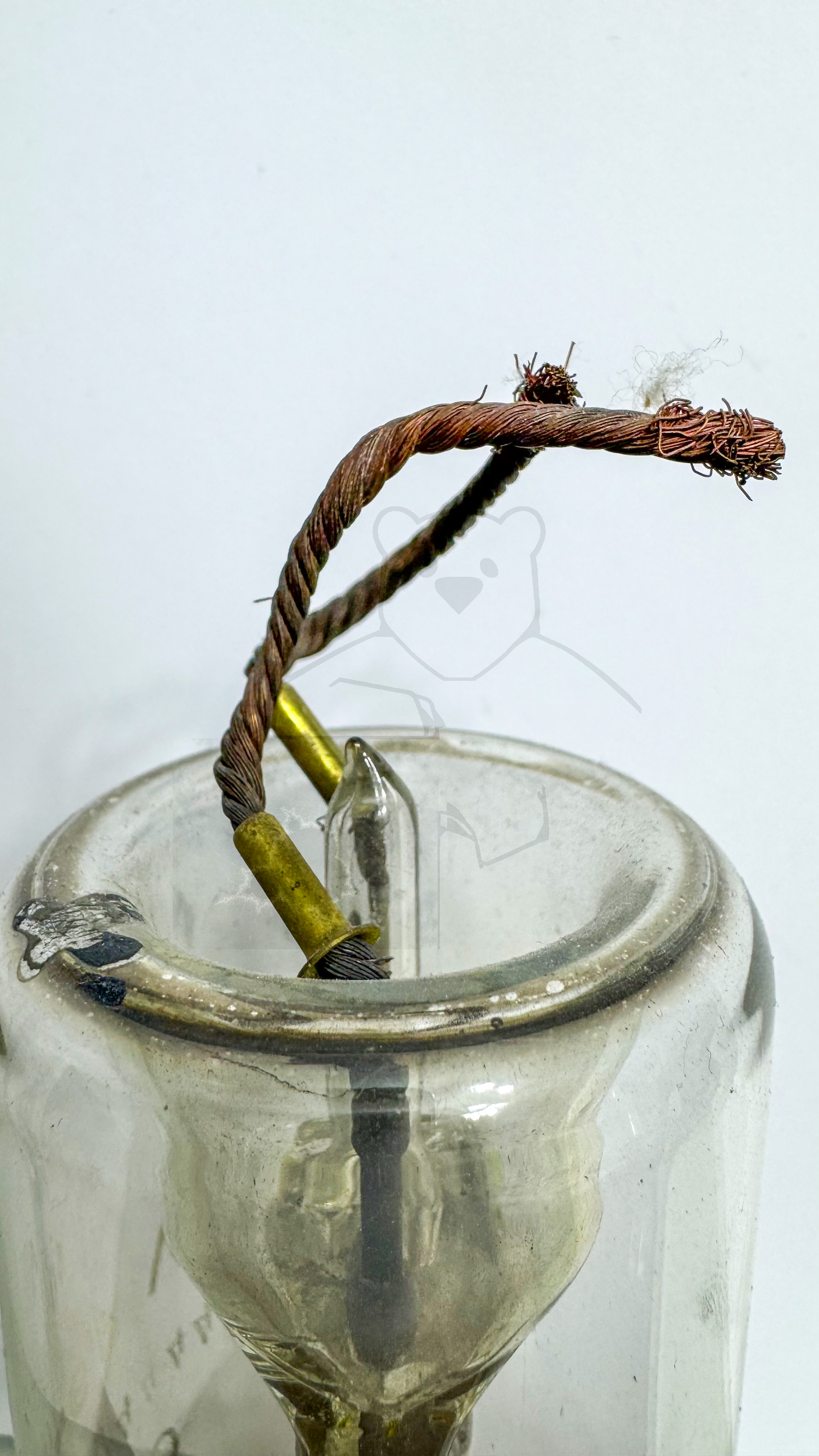

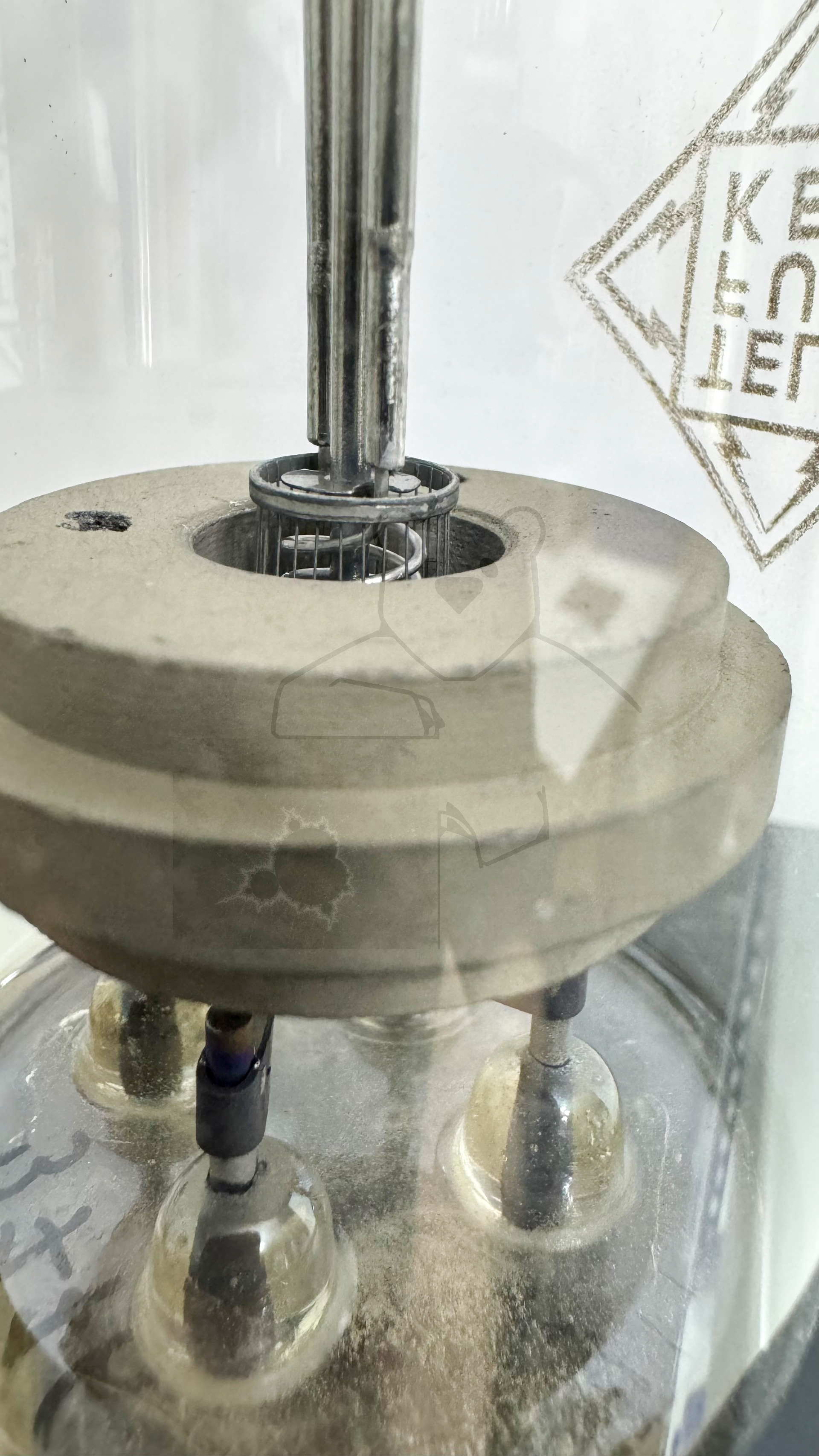

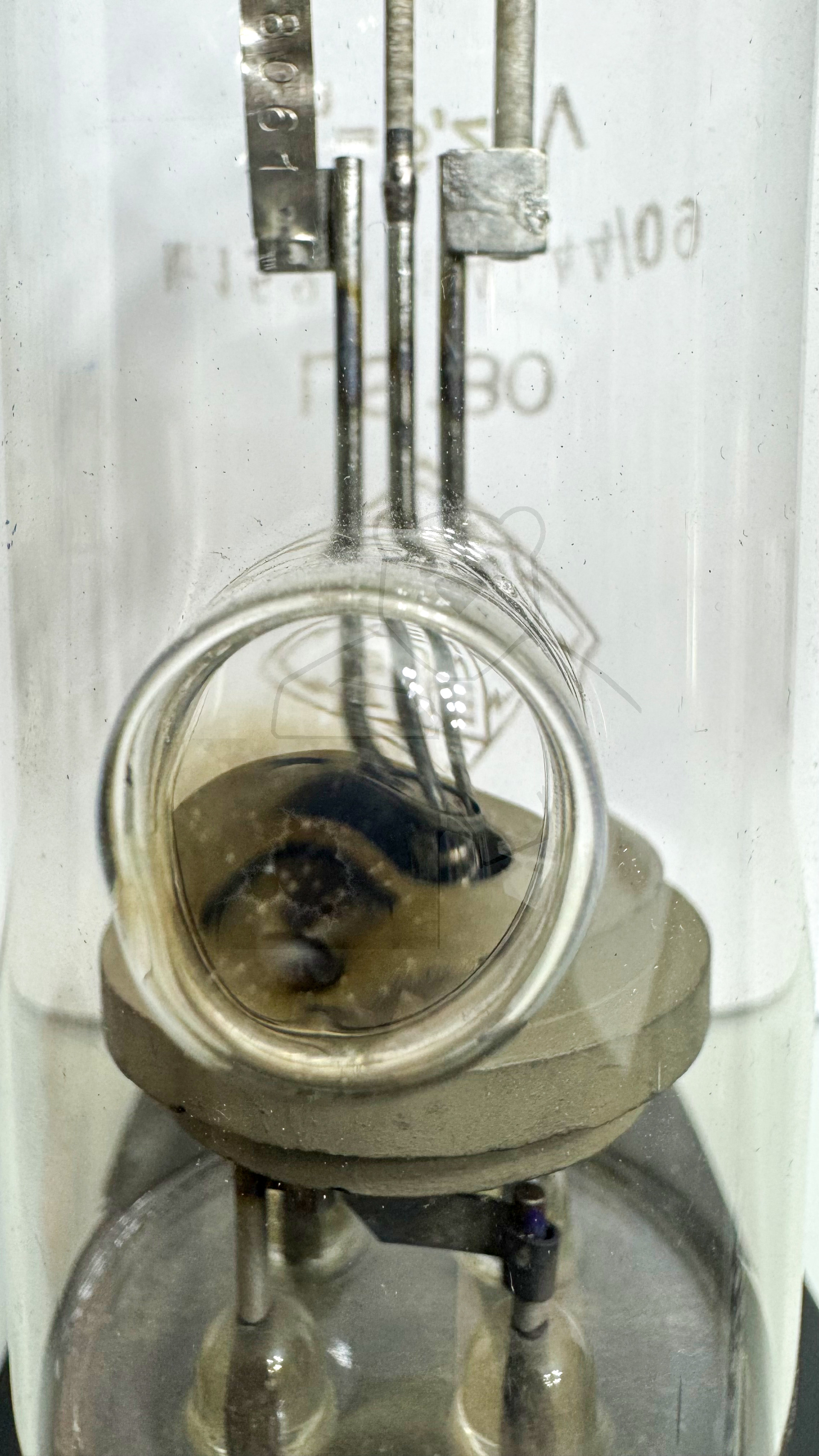

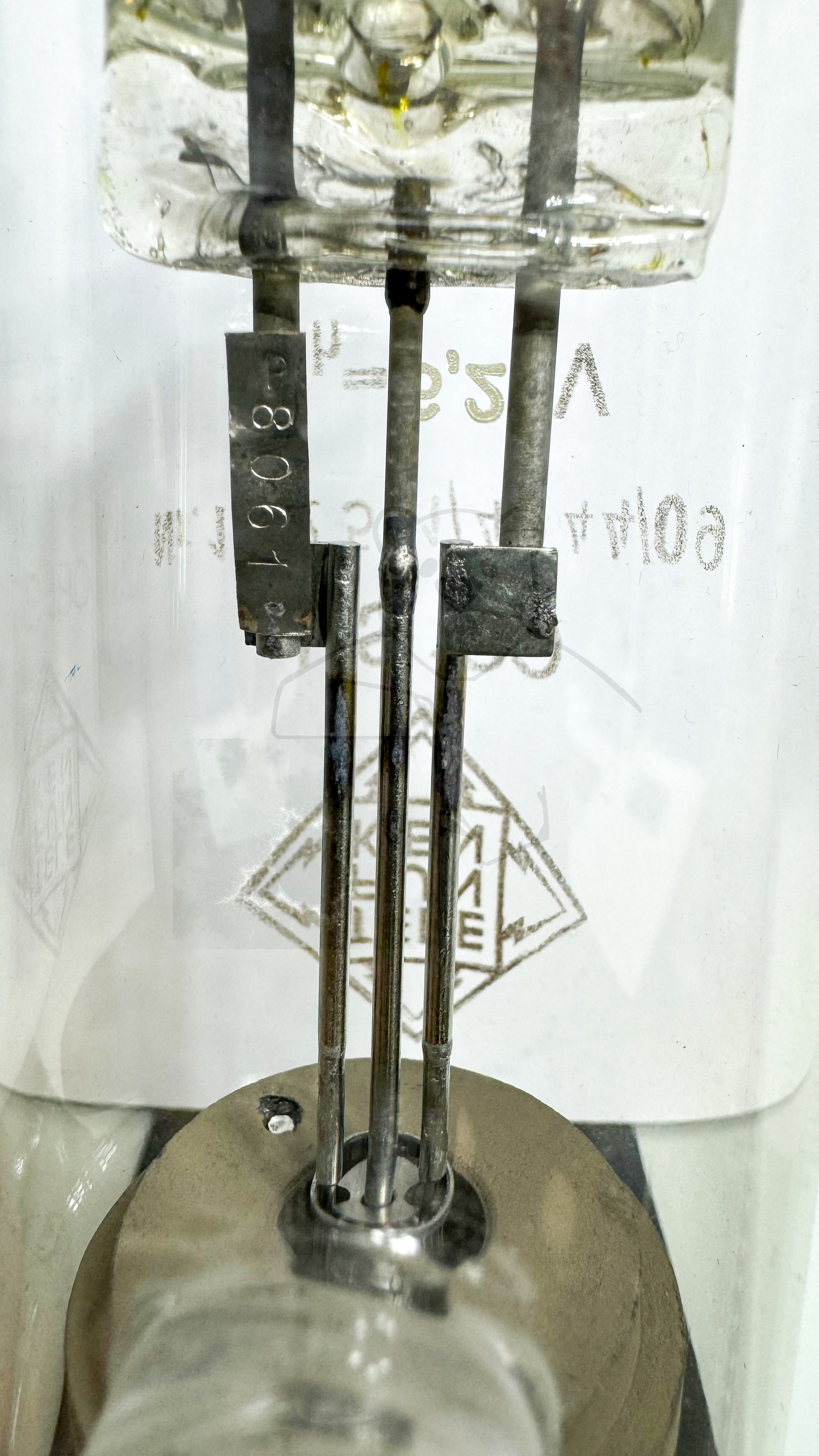

Zusätzliche Informationen	Die Röhre → LS180 ist eine Hochtasttriode für Dezimeterwellen. Entwickelt ca. 1941 für die Luftfahrt (u.a. Radarsysteme)
Letzte Änderung	27.07.2024 12:42:20

🔎 Beschreibung der Systeme für die Röhre: LS180

	System 1
Kathode	f
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Senderoehre, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der LS180

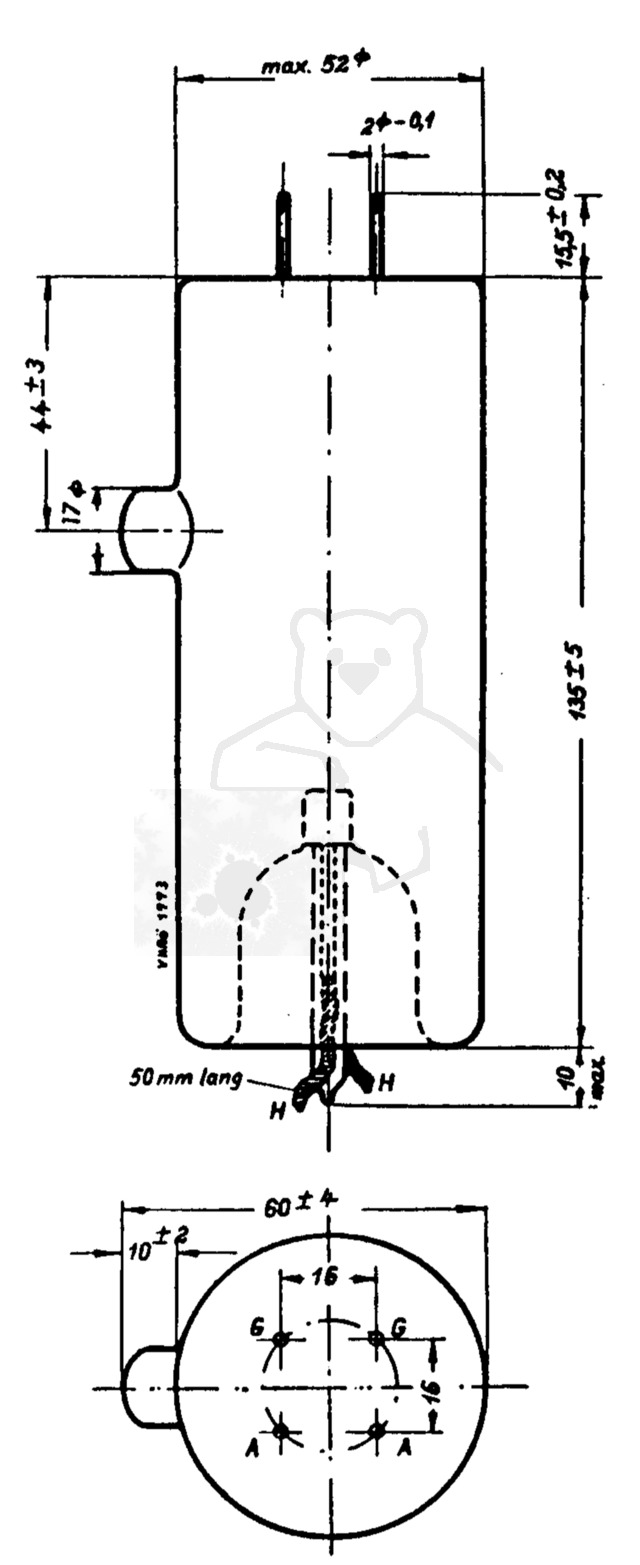

Bildquelle: Telefunken Datenblatt
