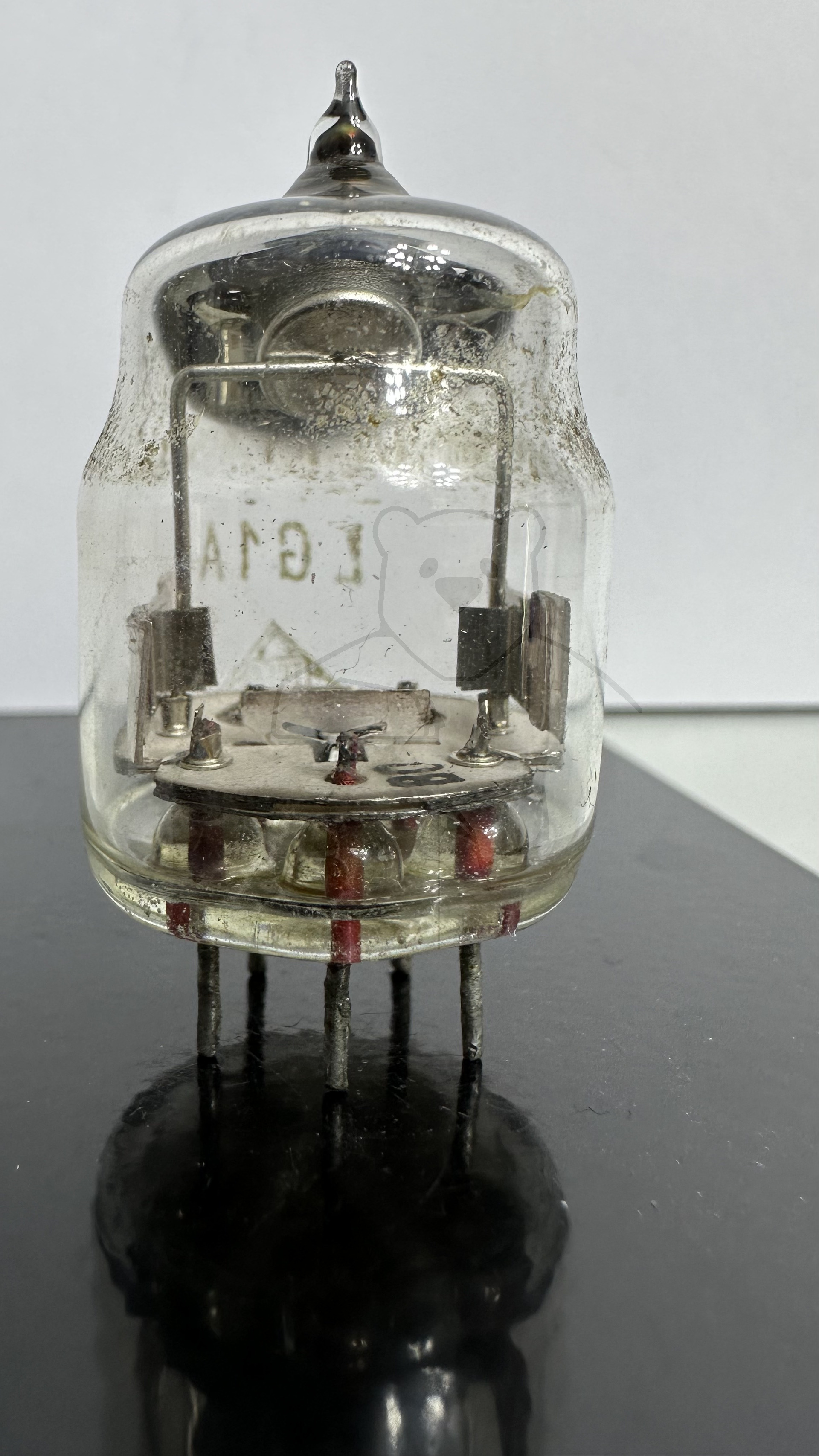

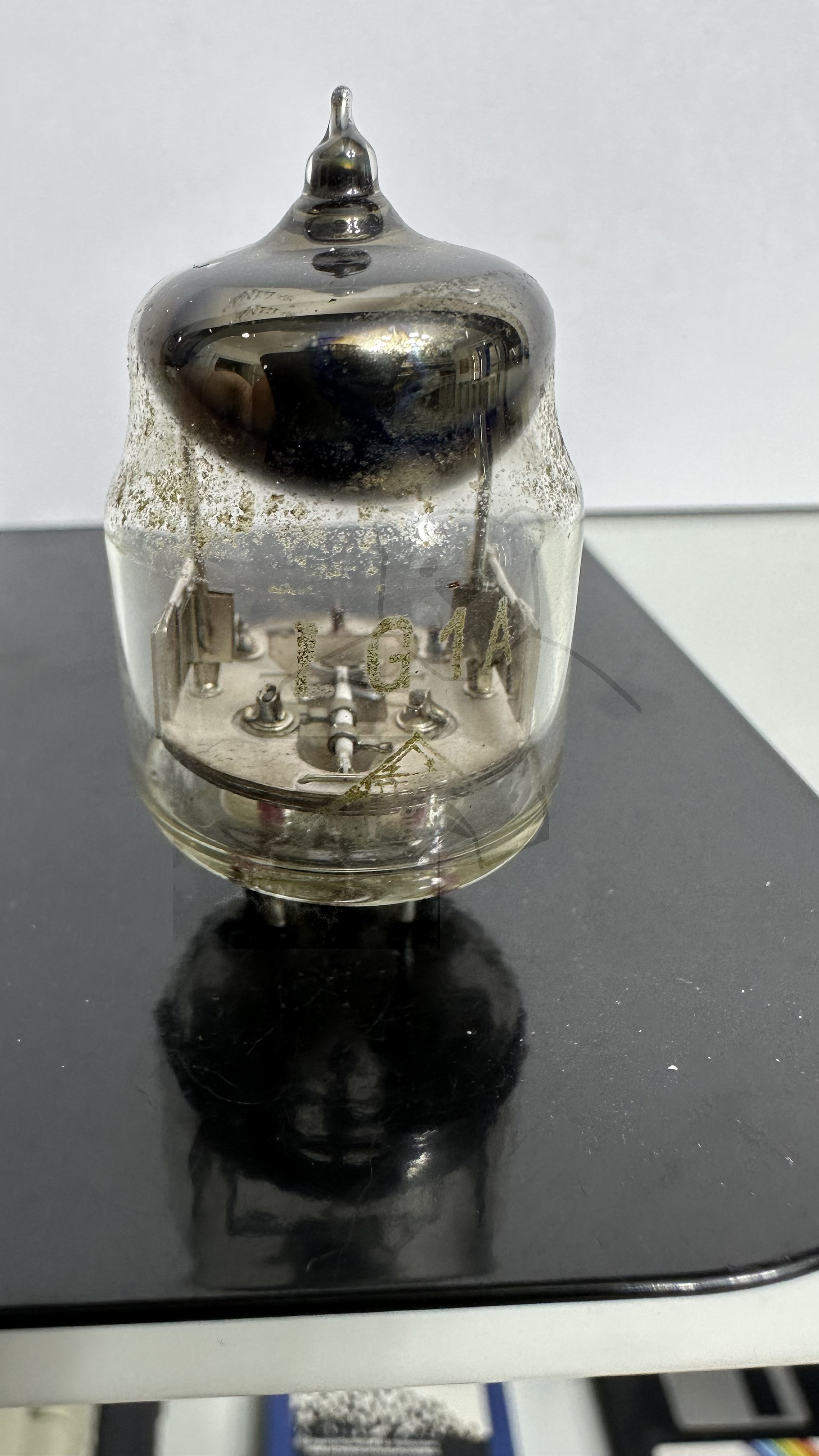

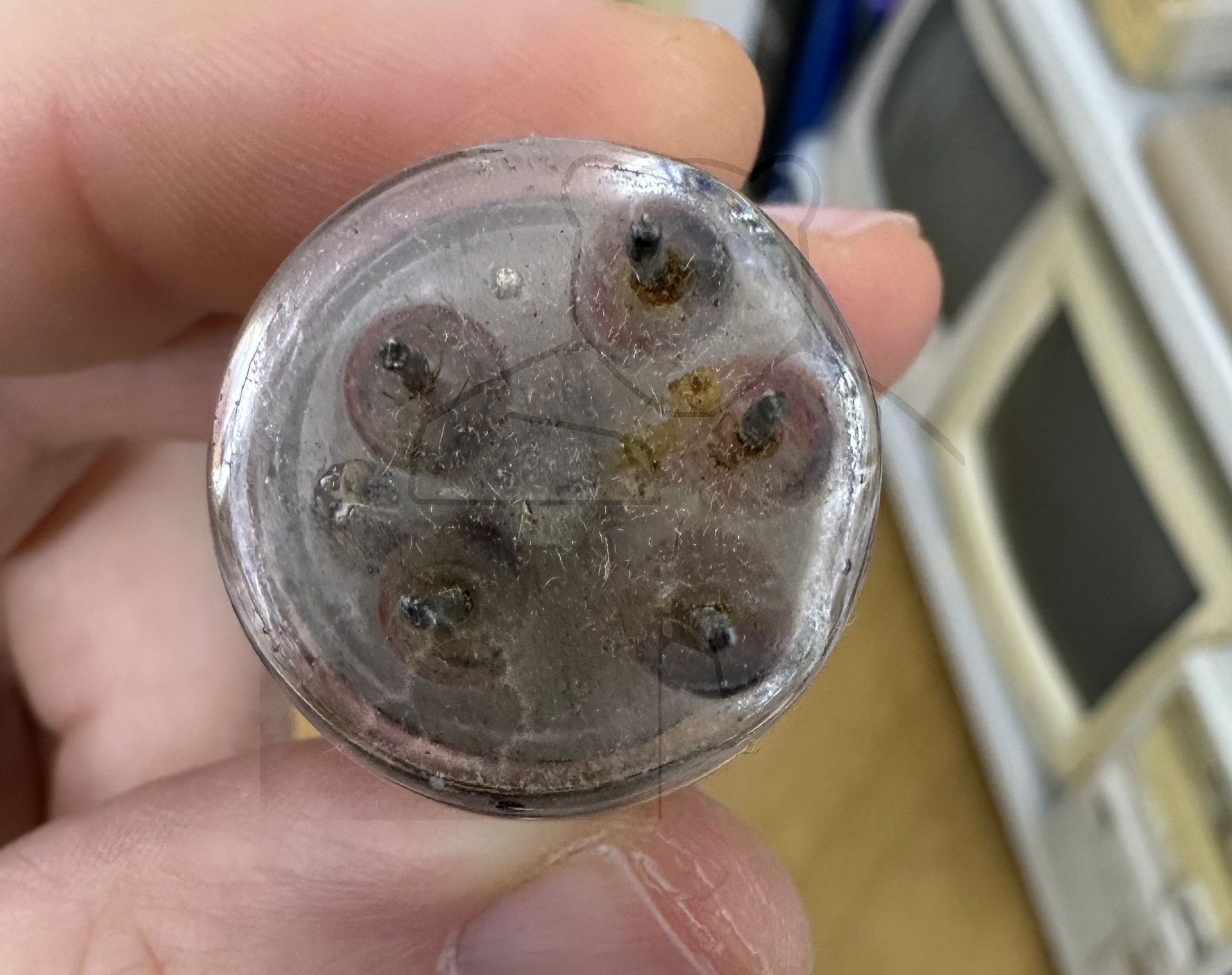

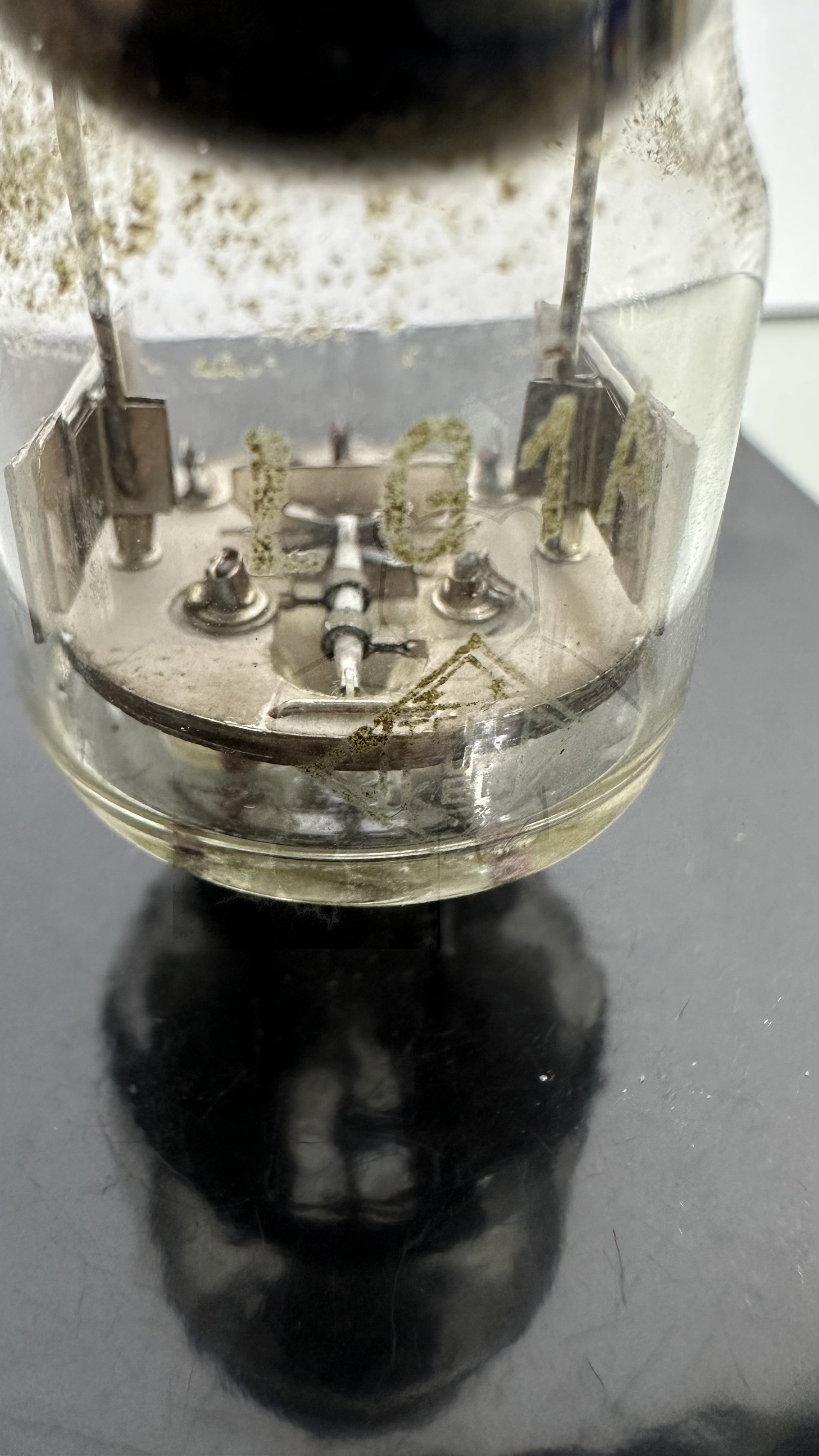

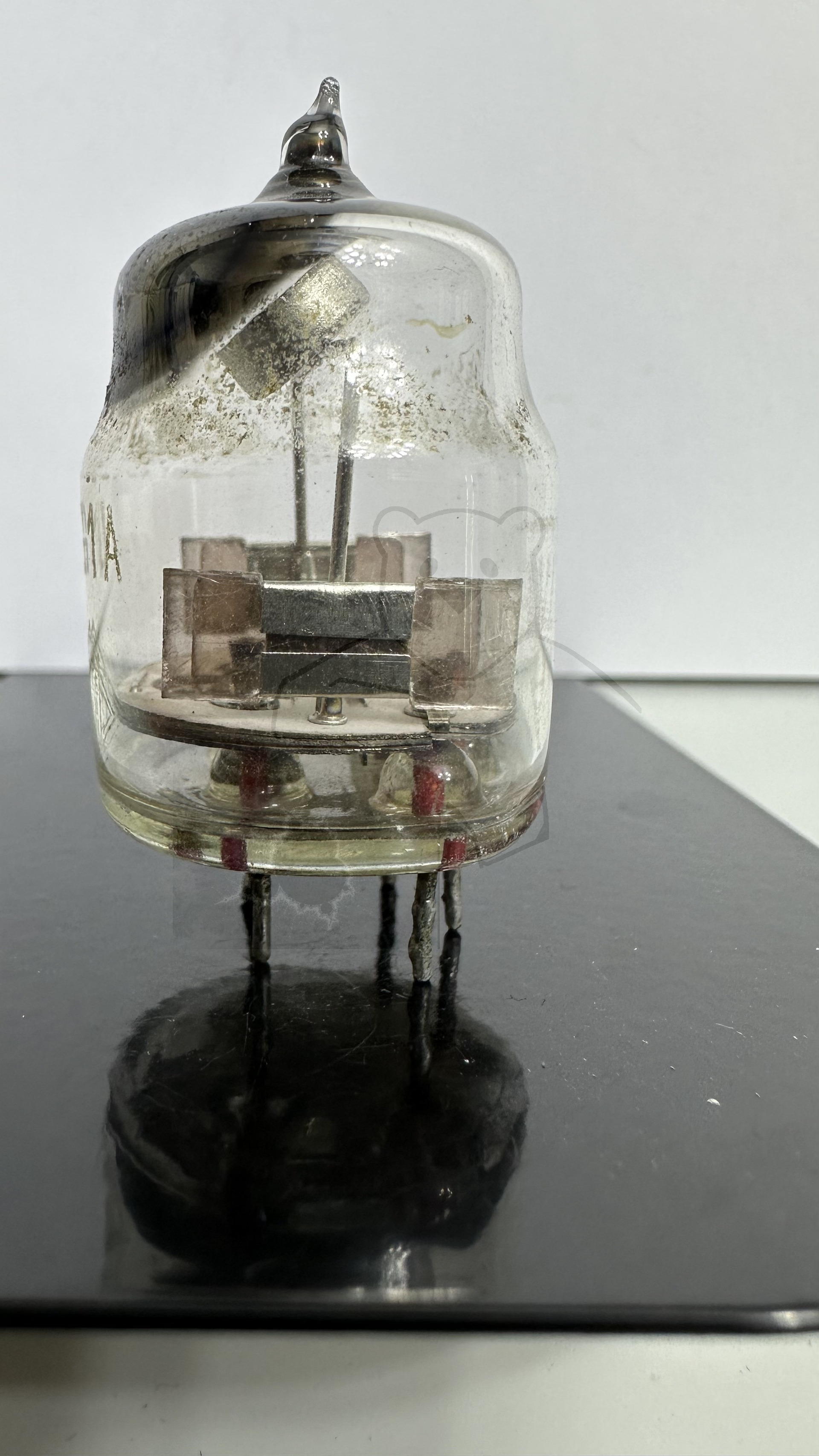

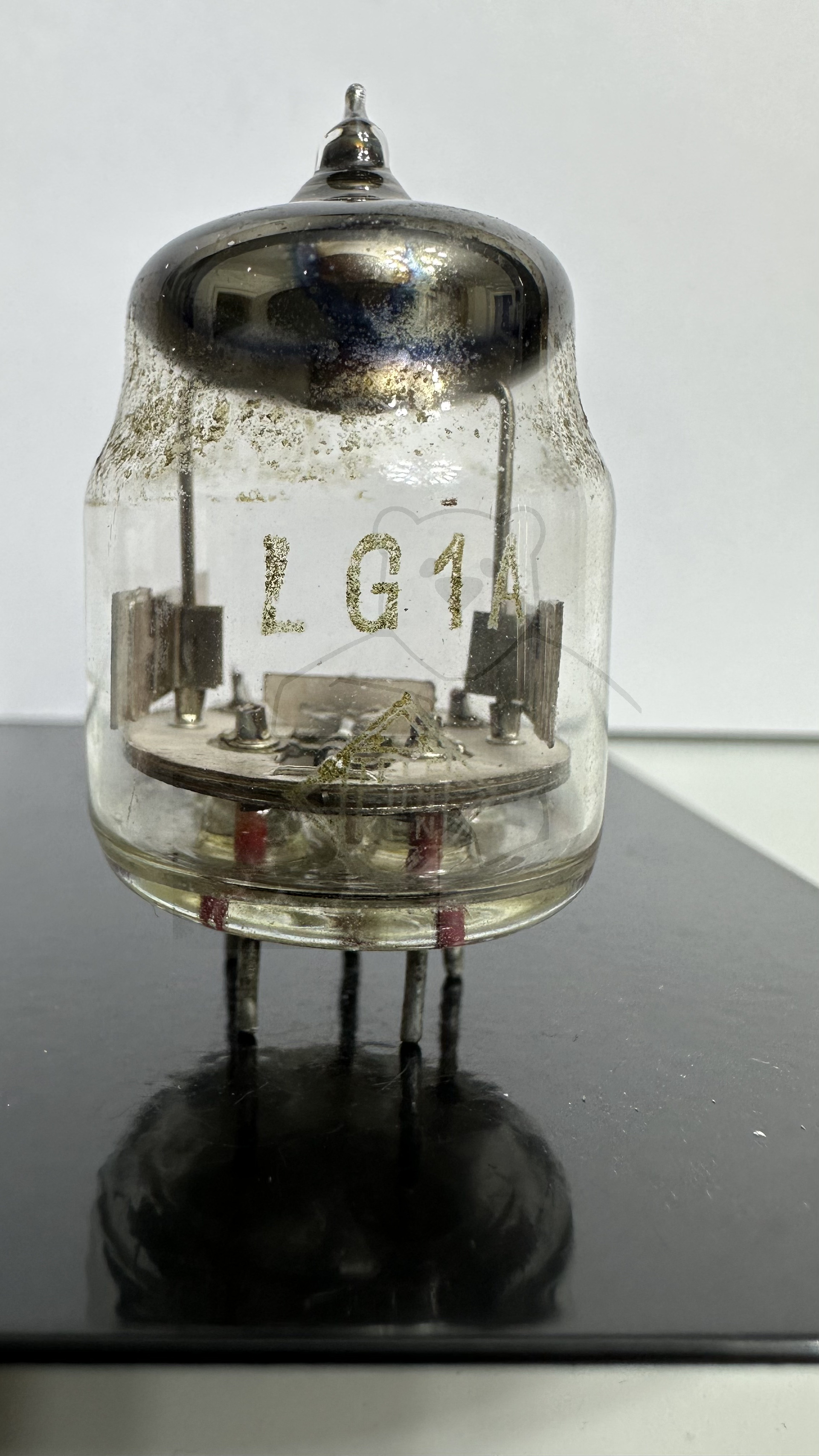

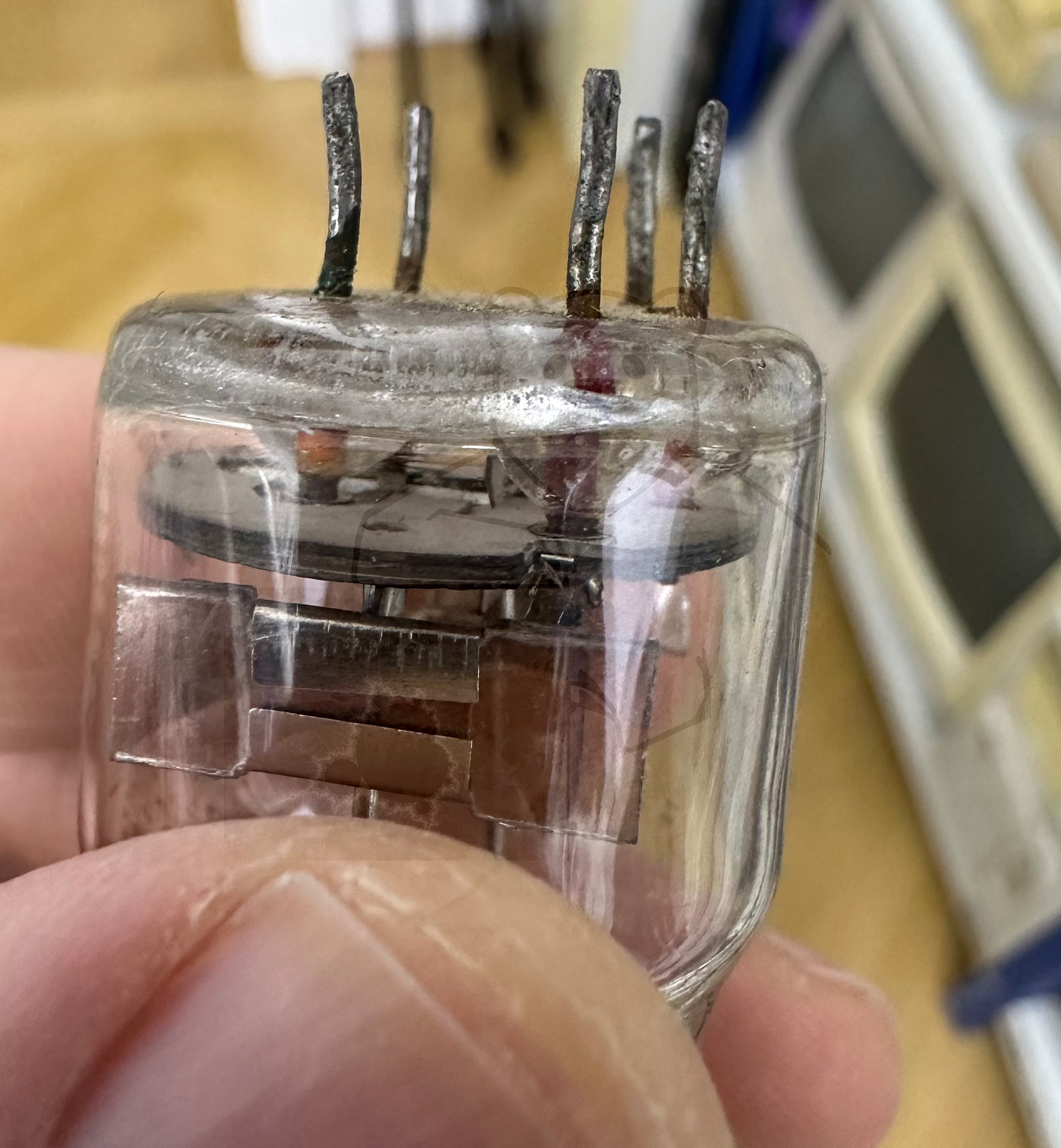

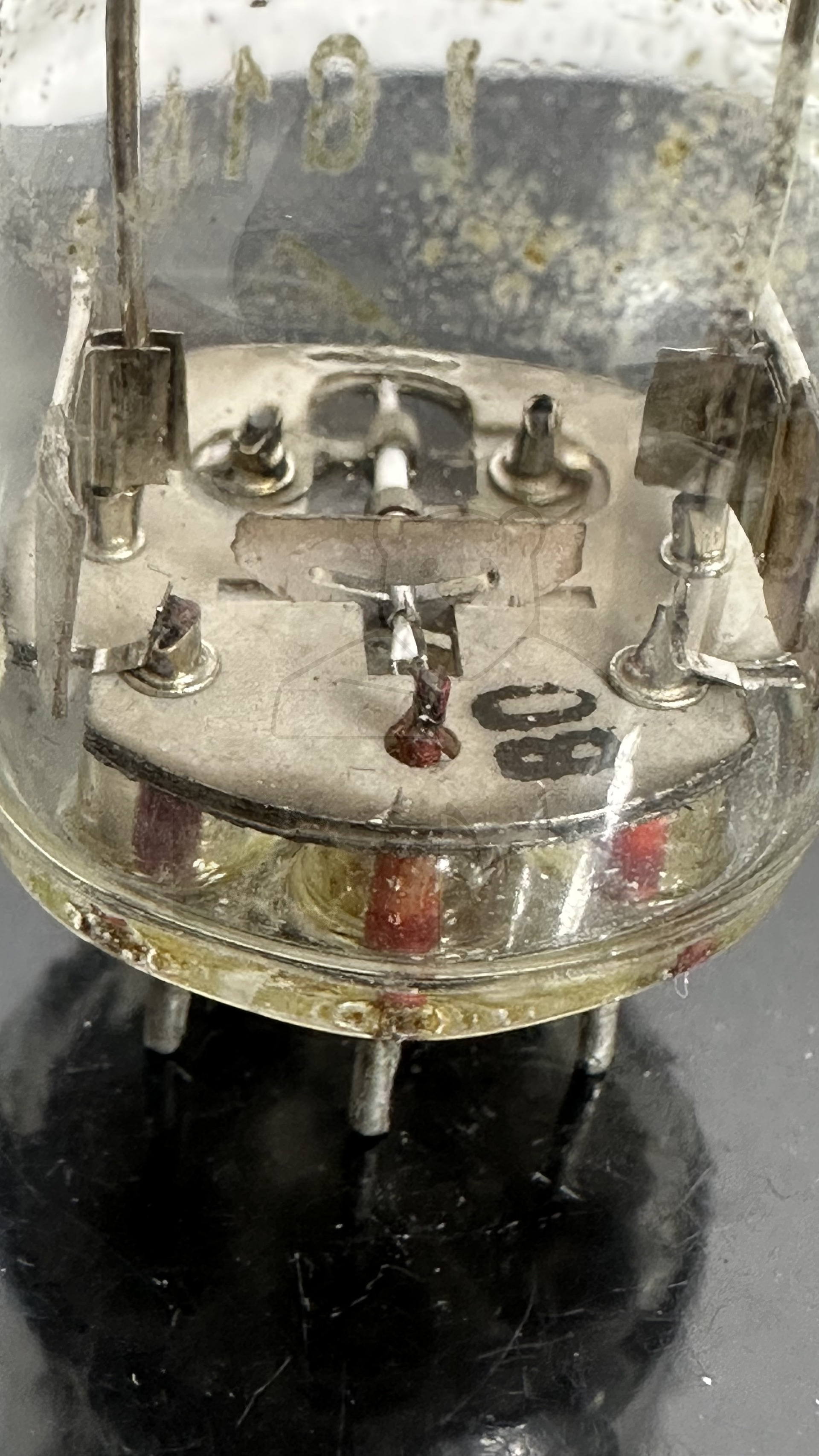

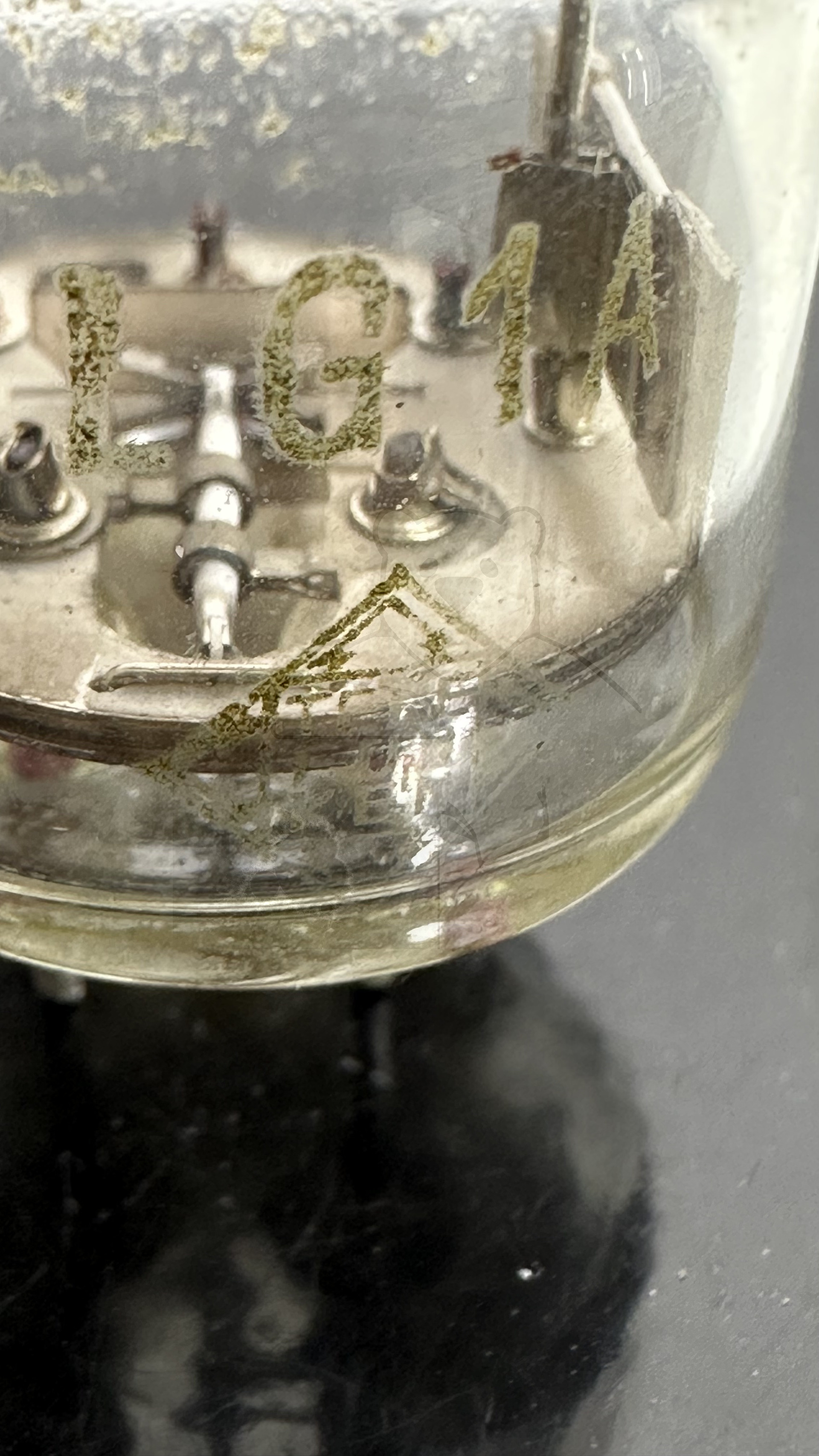

Daten und Bilder der Röhre: LG1A

🔎 Beschreibung der Röhre: LG1A

Name	LG1A
Vergleichsname
Heizspannung (Volt)	12,6
Heizstrom (Ampère)	0,075
Art der Heizung	Indirekt
Röhren mit Sockel	Spezialsockel, Verlustroehre → Liste aller Röhren mit: Spezialsockel, Verlustroehre
Zusätzliche Informationen	Die → LG1A ist eine sog. 'Verlustroehre'. Sie entspricht elektrisch der → LG1 verfügt aber über keinen regulären Röhrensockel sondern wird direkt in die Schaltung eingelötet. Die Bezeichnung 'Verlustroehre' rührt daher, das diese Röhrenvariante in Geräten eingesetzt wurde, die entweder zerstört oder unauffindbar waren - z.B. Waffensysteme oder Wettersonden.
Letzte Änderung	06.04.2023 13:34:07

🔎 Beschreibung der Systeme für die Röhre: LG1A

	System 1
Kathode	K
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	A1
Anode 2	A2
Leuchtschirm
Heizung	H, H
Abschirmung
Funktion	→ Demodulator, Hochfrequenz

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

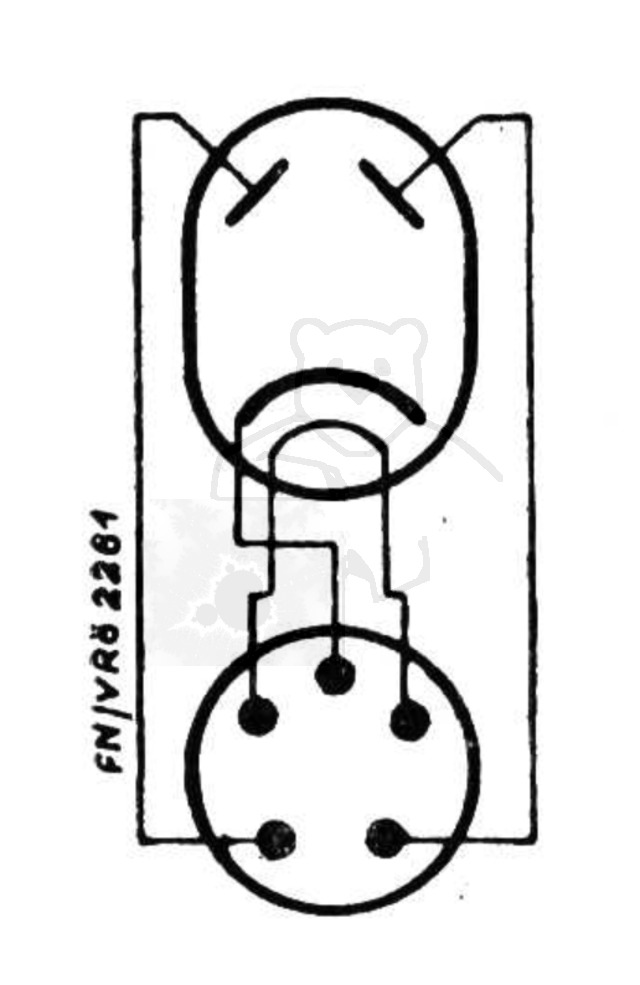

🔎 Sockelschaltung der LG1A

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: LG1A
Datenblatt LG1 Telefunken.pdf (2187 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
