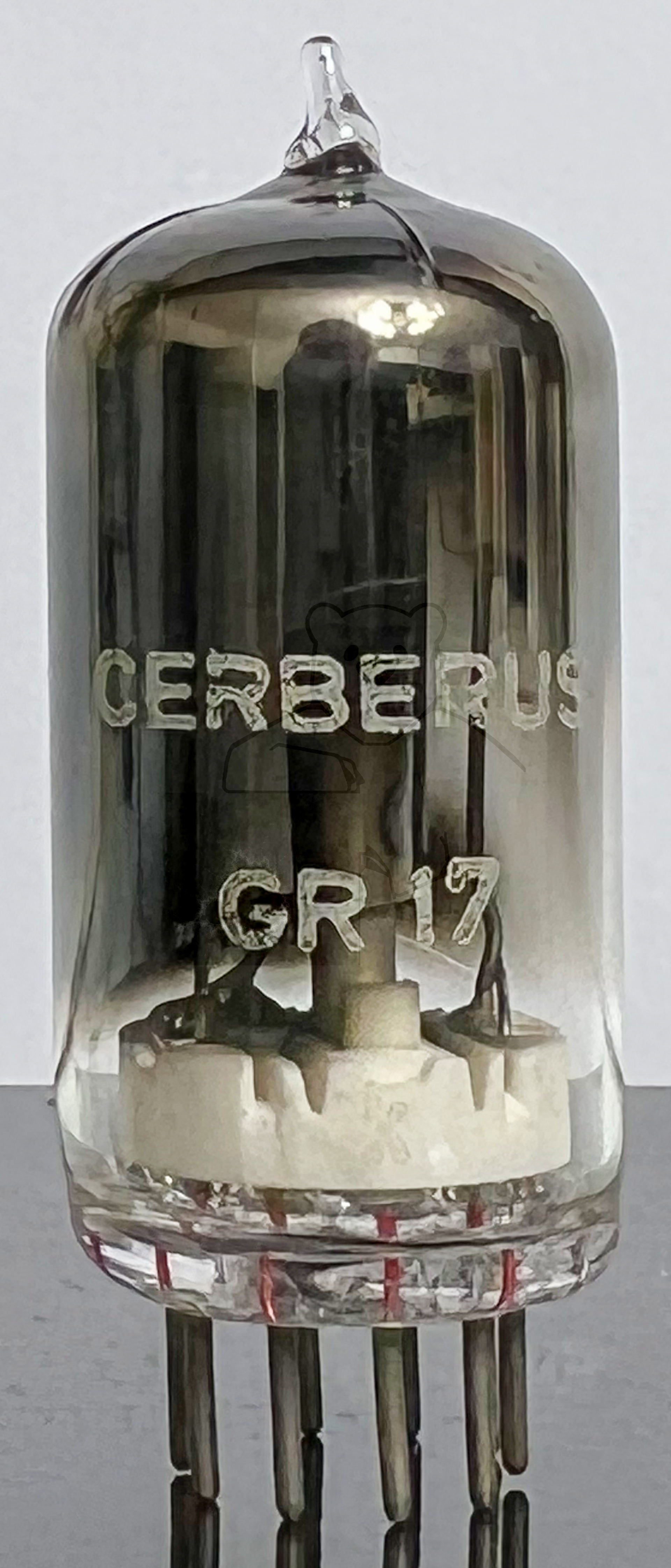

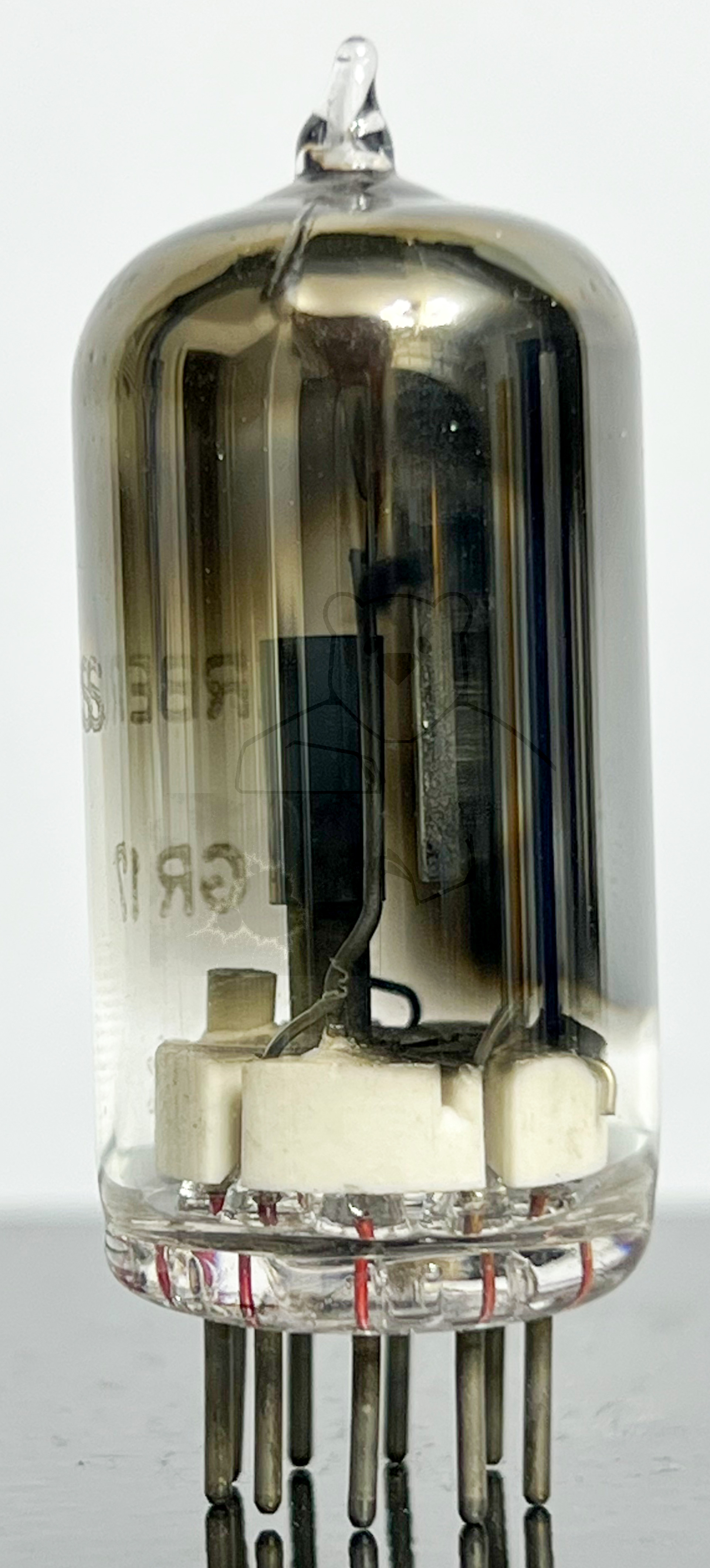

Daten und Bilder der Röhre: GR17

🔎 Beschreibung der Röhre: GR17

Name	GR17
Vergleichsname
Heizspannung (Volt)
Heizstrom (Ampère)
Art der Heizung	Keine
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.

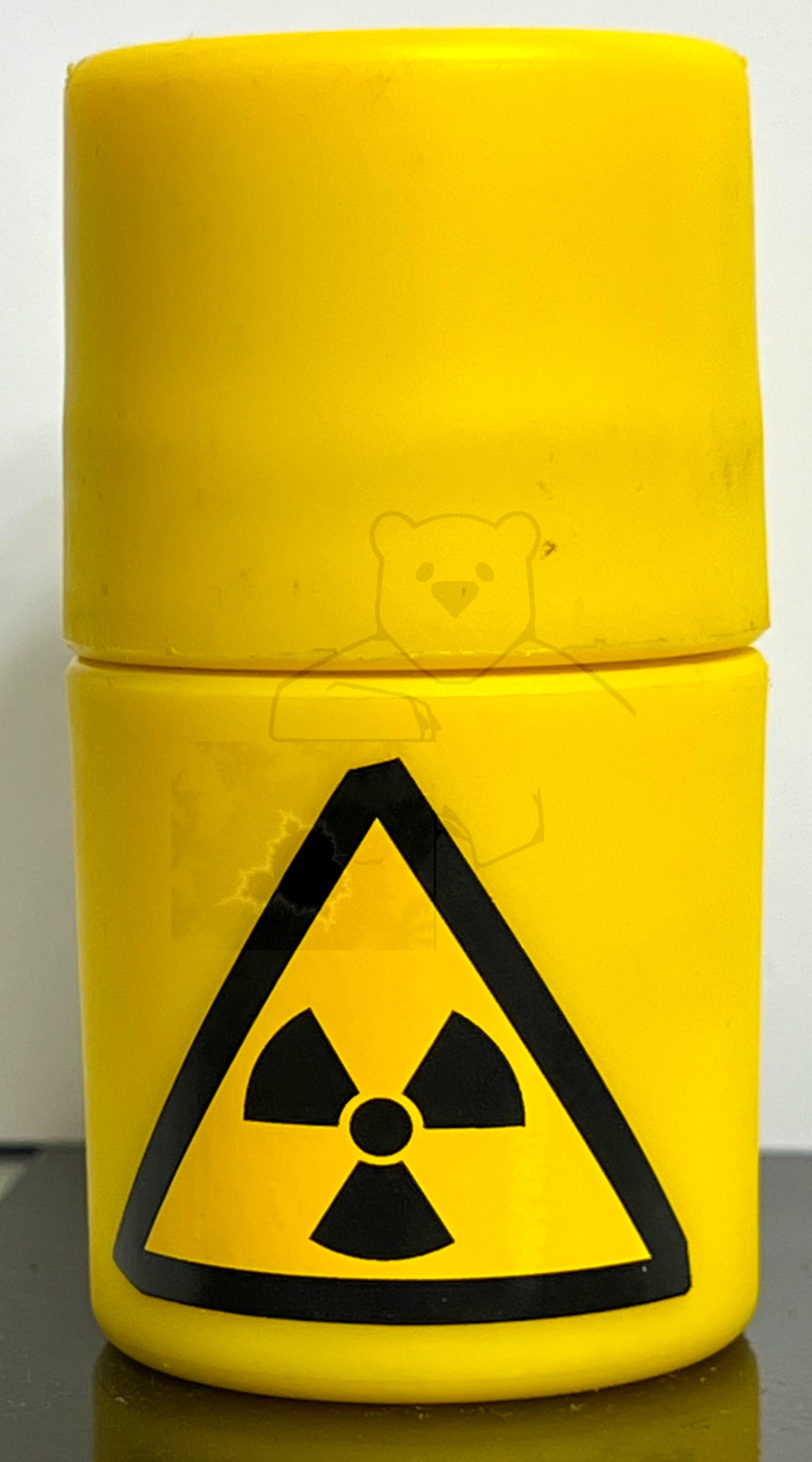

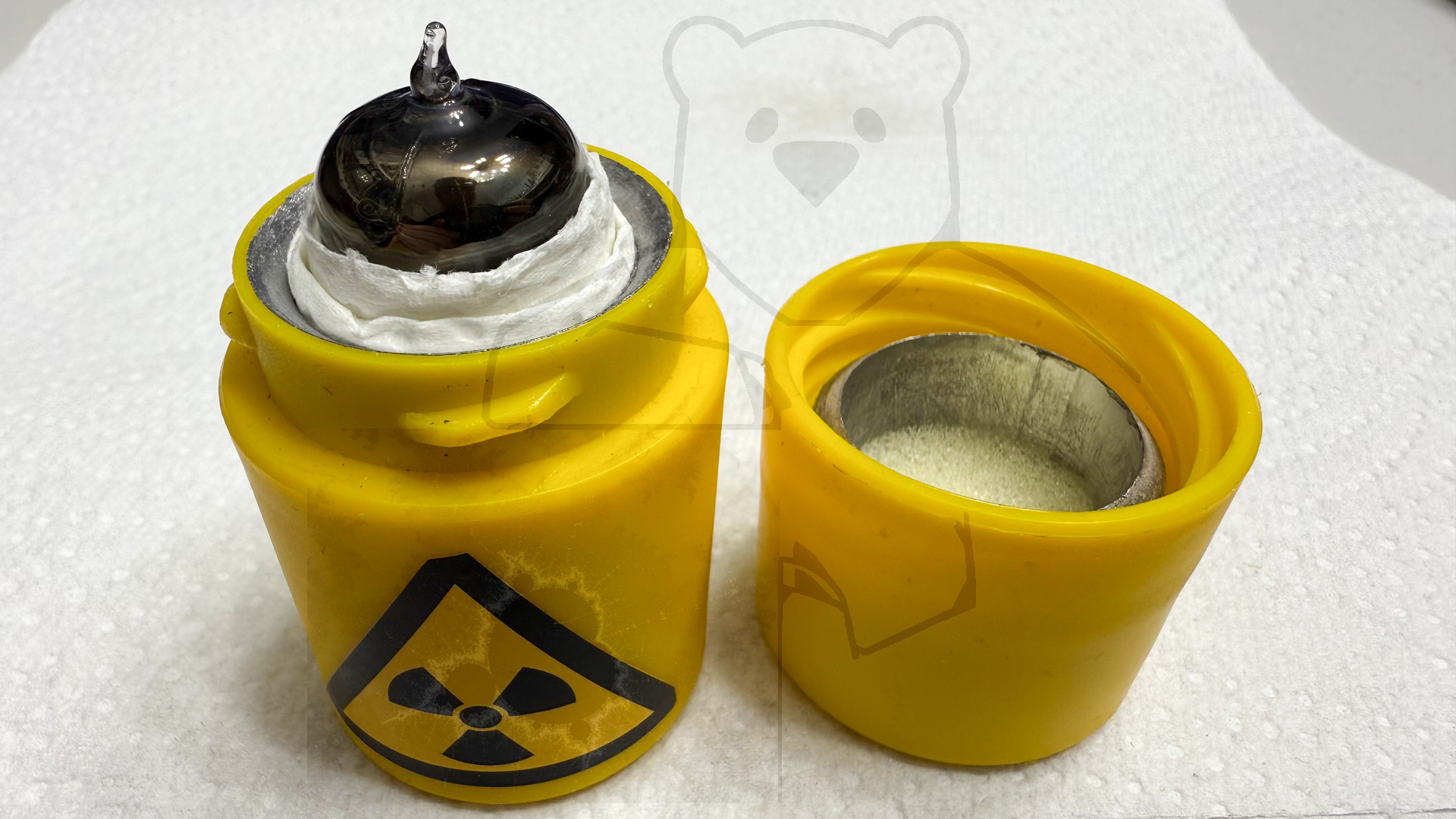

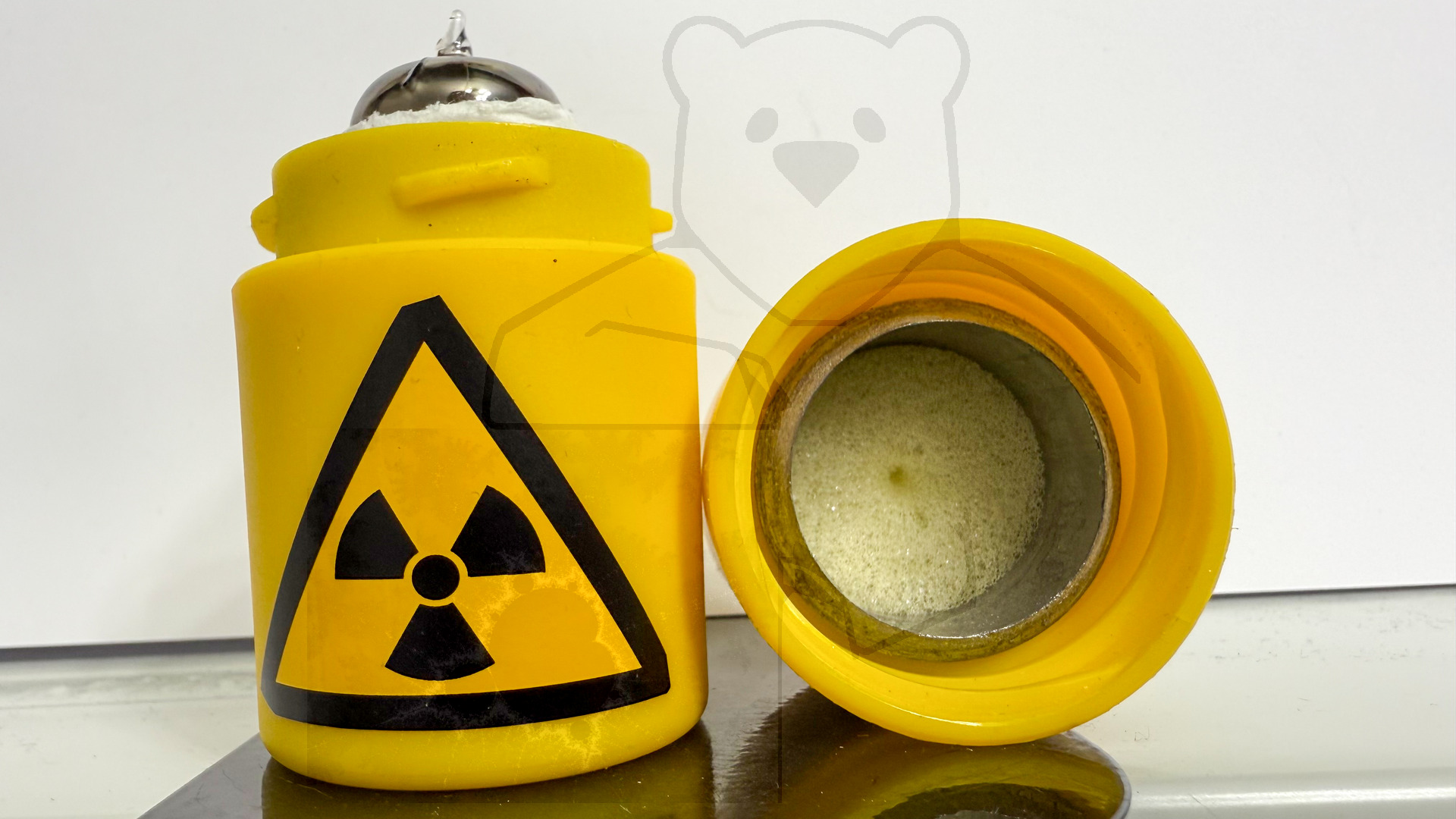

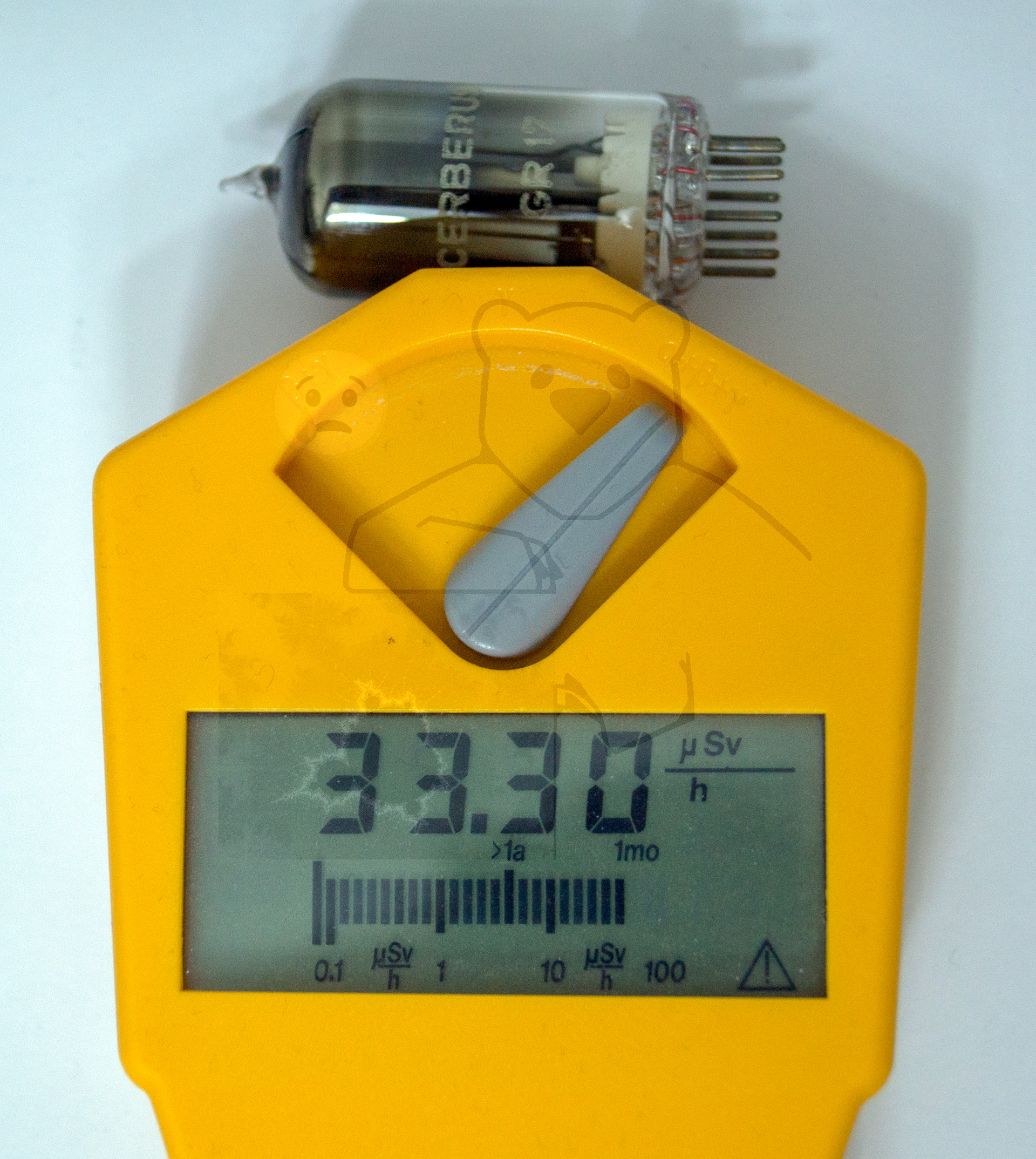

Zusätzliche Informationen	Achtung: Röhre enthält Radium-226. Die Besonderheit bei dieser GR17 ist, daß es sich um eine der wenigen aus der höchst seltenen Baureihe aus Männedorf/Schweiz handelt, die nicht mit Tritium gefüllt wurden, sondern die Zündelektrode ist mit Radium-226 beschichtet. Die Halbwertszeit von Radium-226 beträgt 1602 Jahre. Das Radium wurde an der Zündelektrode angebracht zur Vorionisation des Glimmgases, damit die Schaltzeiten kürzer und zuverlässiger werden Diese Variante wurde wohl nur zu speziellen Zwecken (Millitär?) genutzt.
Letzte Änderung	11.06.2018 10:19:06

🔎 Beschreibung der Systeme für die Röhre: GR17

	System 1
Kathode	8
Gitter 1	6
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	4
Anode 2
Leuchtschirm
Heizung
Abschirmung	2
Funktion	→ Relais Roehre, Kaltkathode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der GR17

Bildquelle: Cerberus Datenblatt

🔎 Datenblätter zur Röhre: GR17
Datenblatt GR17 Cerberus [www.tubedata.info].pdf (210 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
