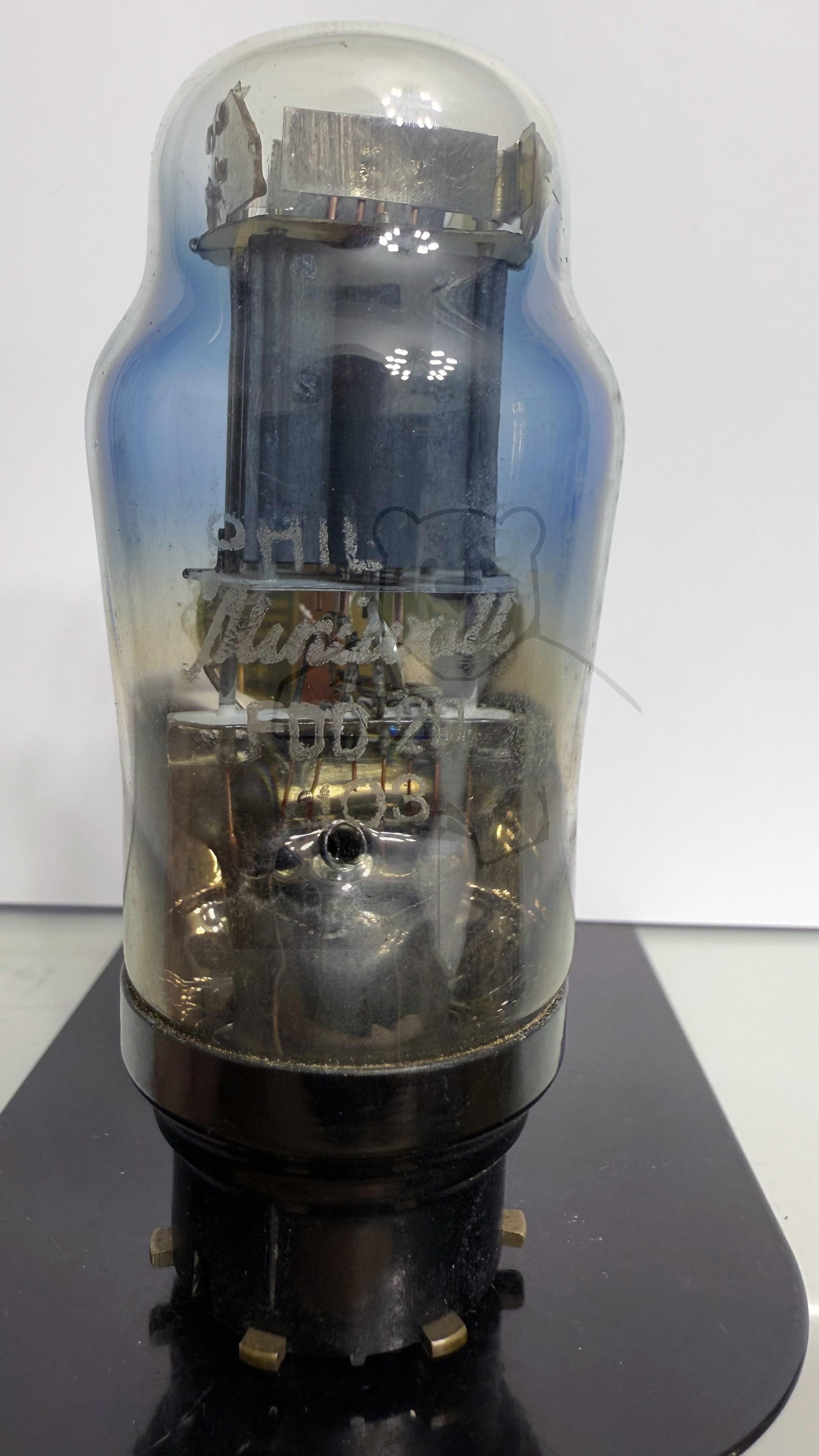

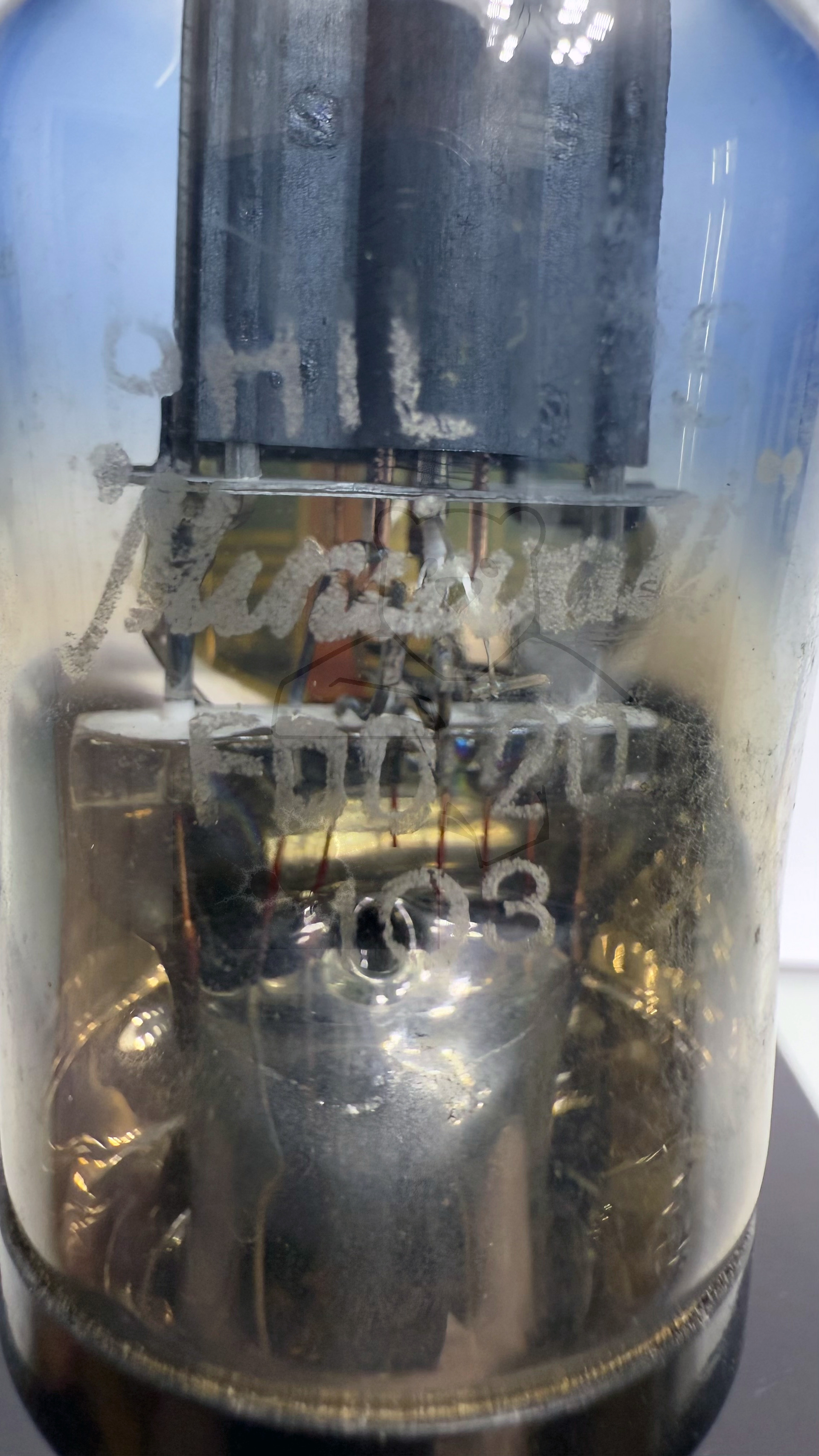

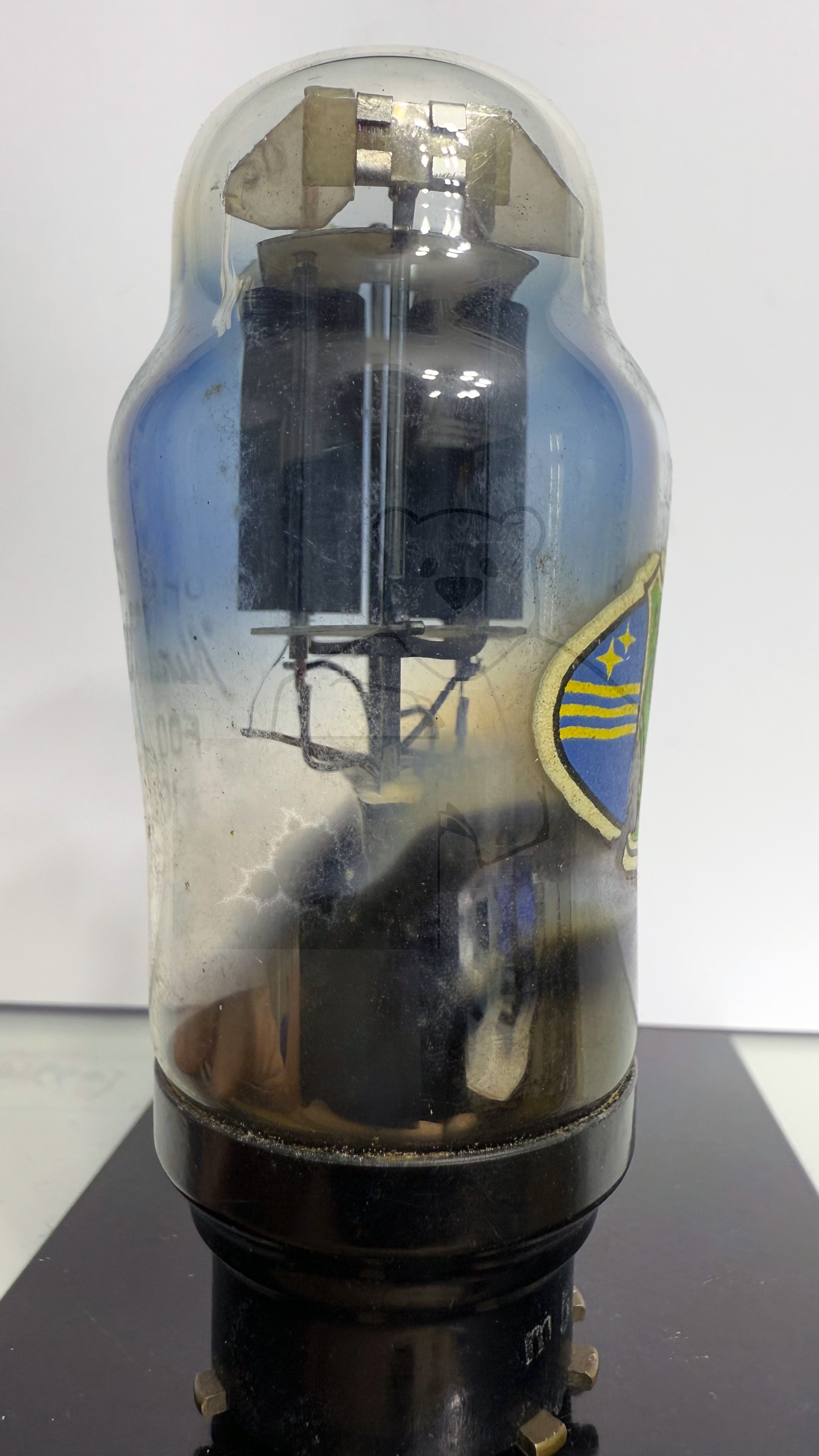

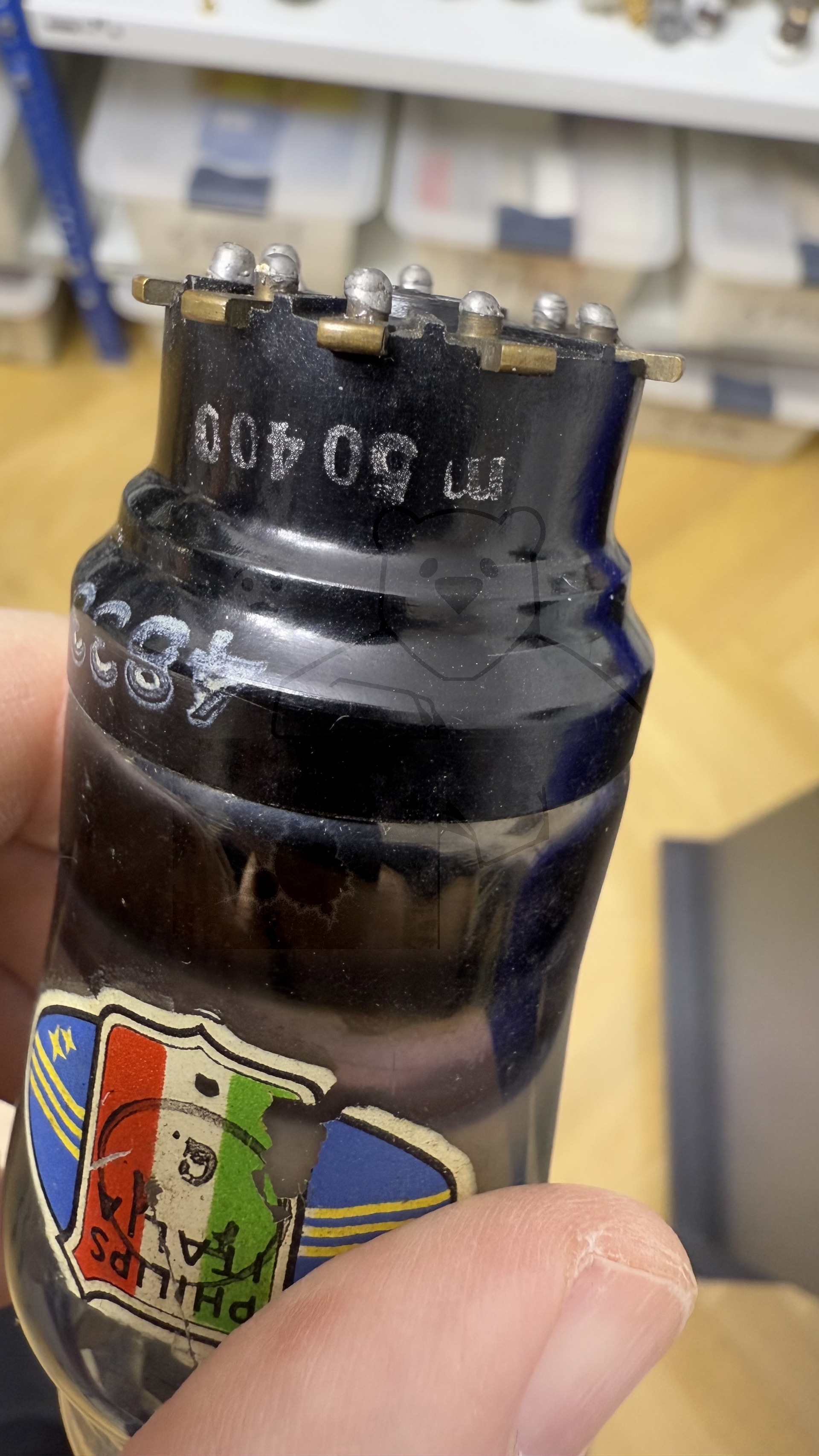

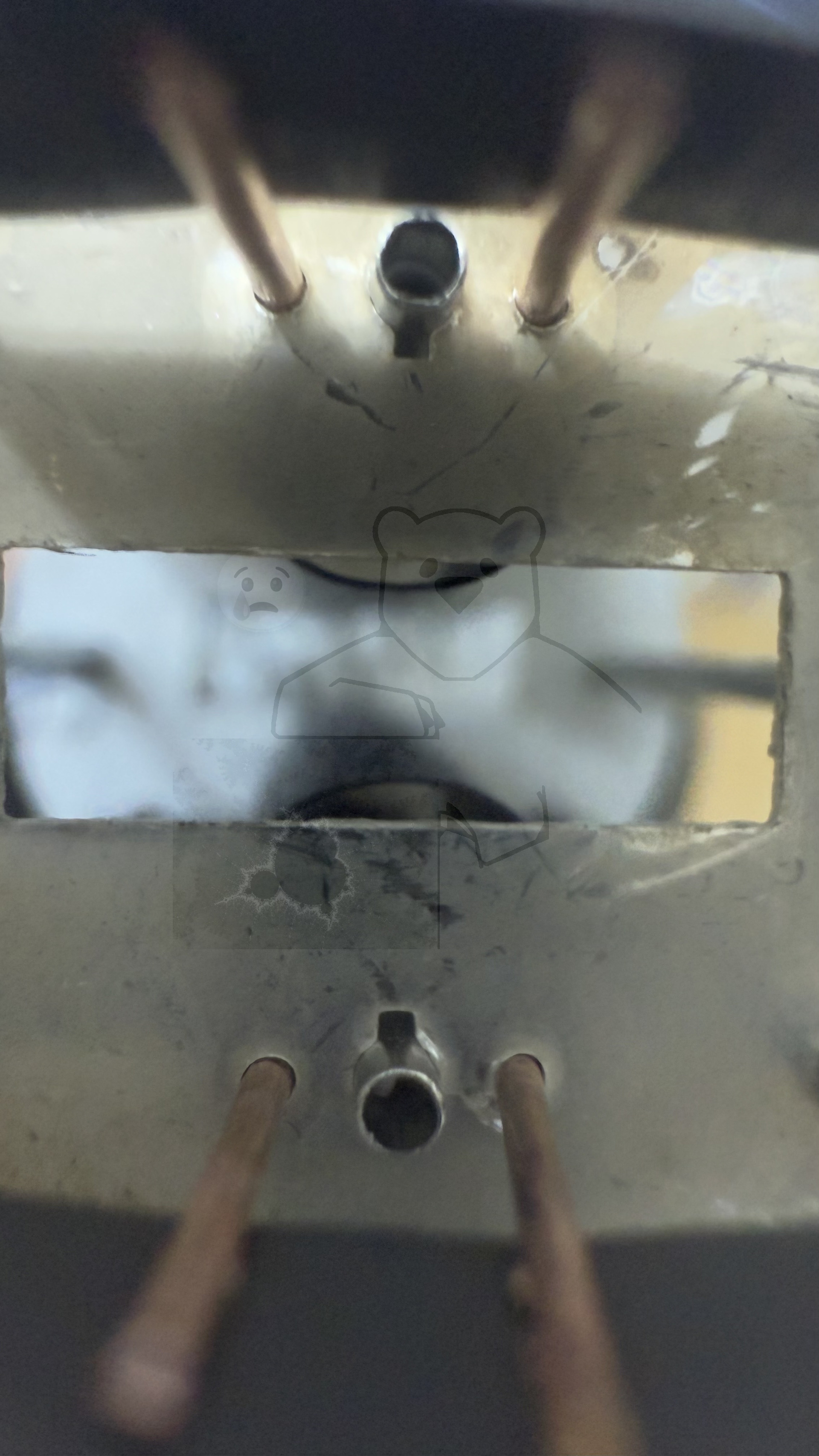

Daten und Bilder der Röhre: FDD20

🔎 Beschreibung der Röhre: FDD20

Name	FDD20
Vergleichsname
Heizspannung (Volt)	13
Heizstrom (Ampère)	0,35
Art der Heizung	Indirekt

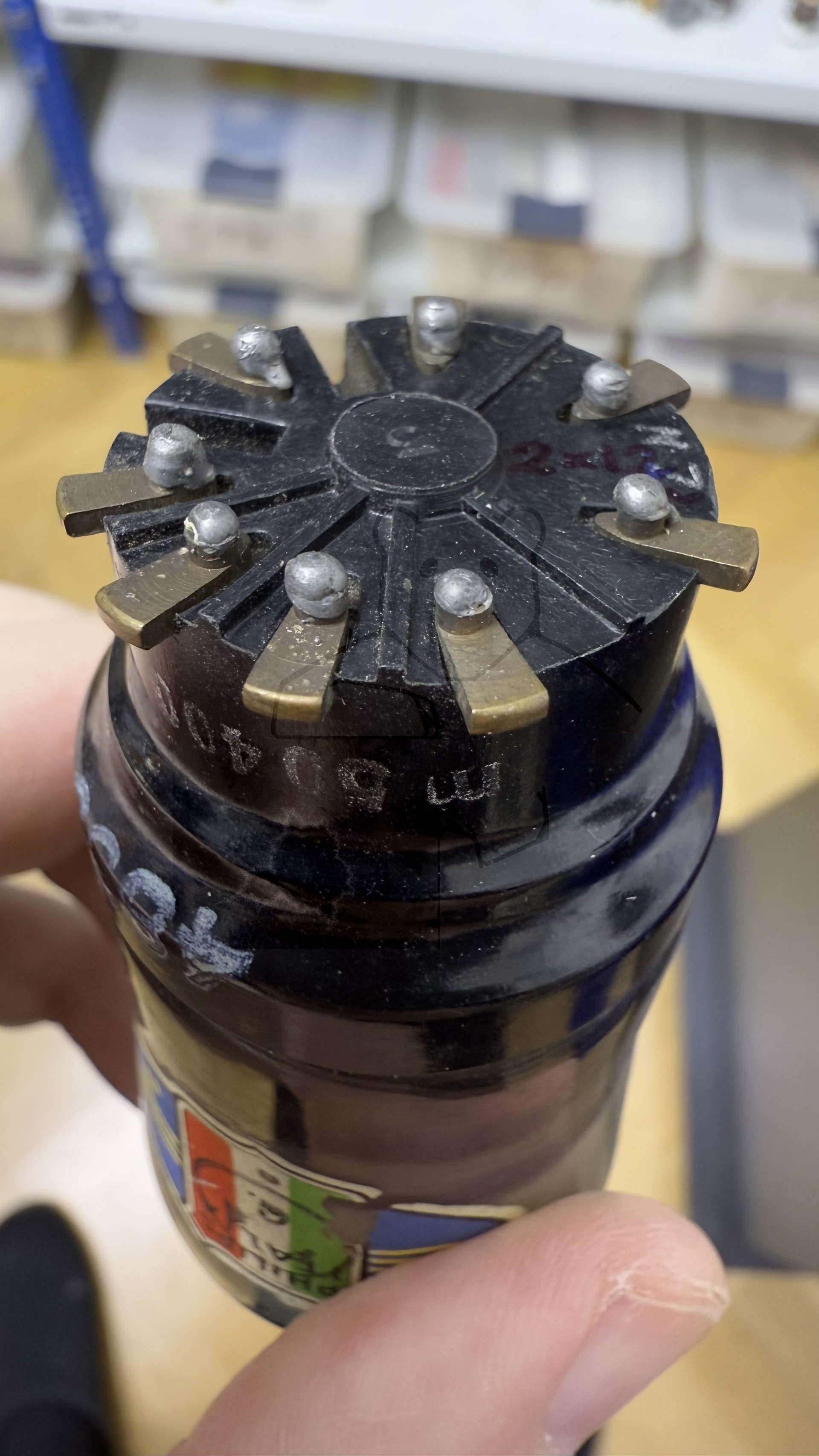

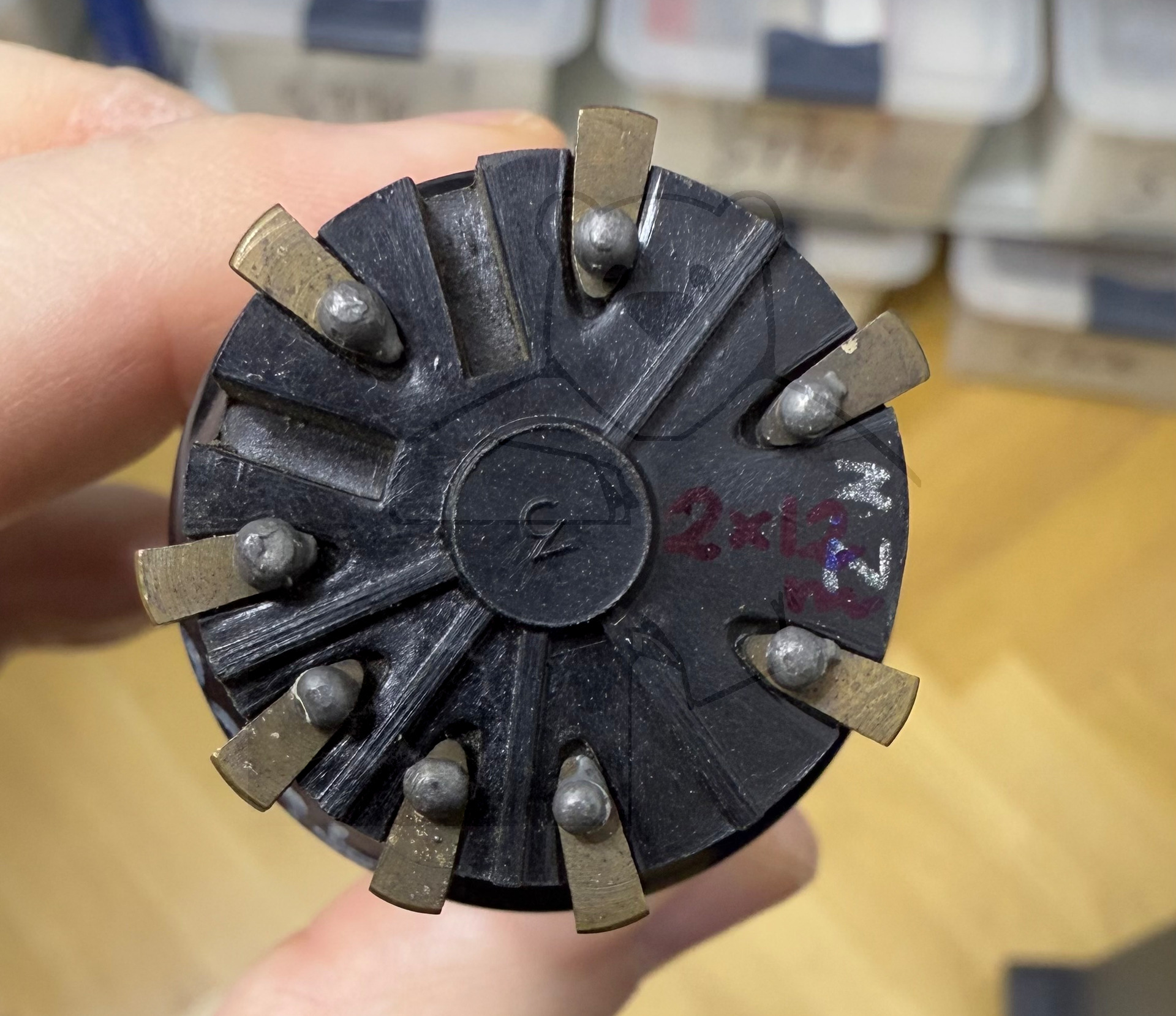

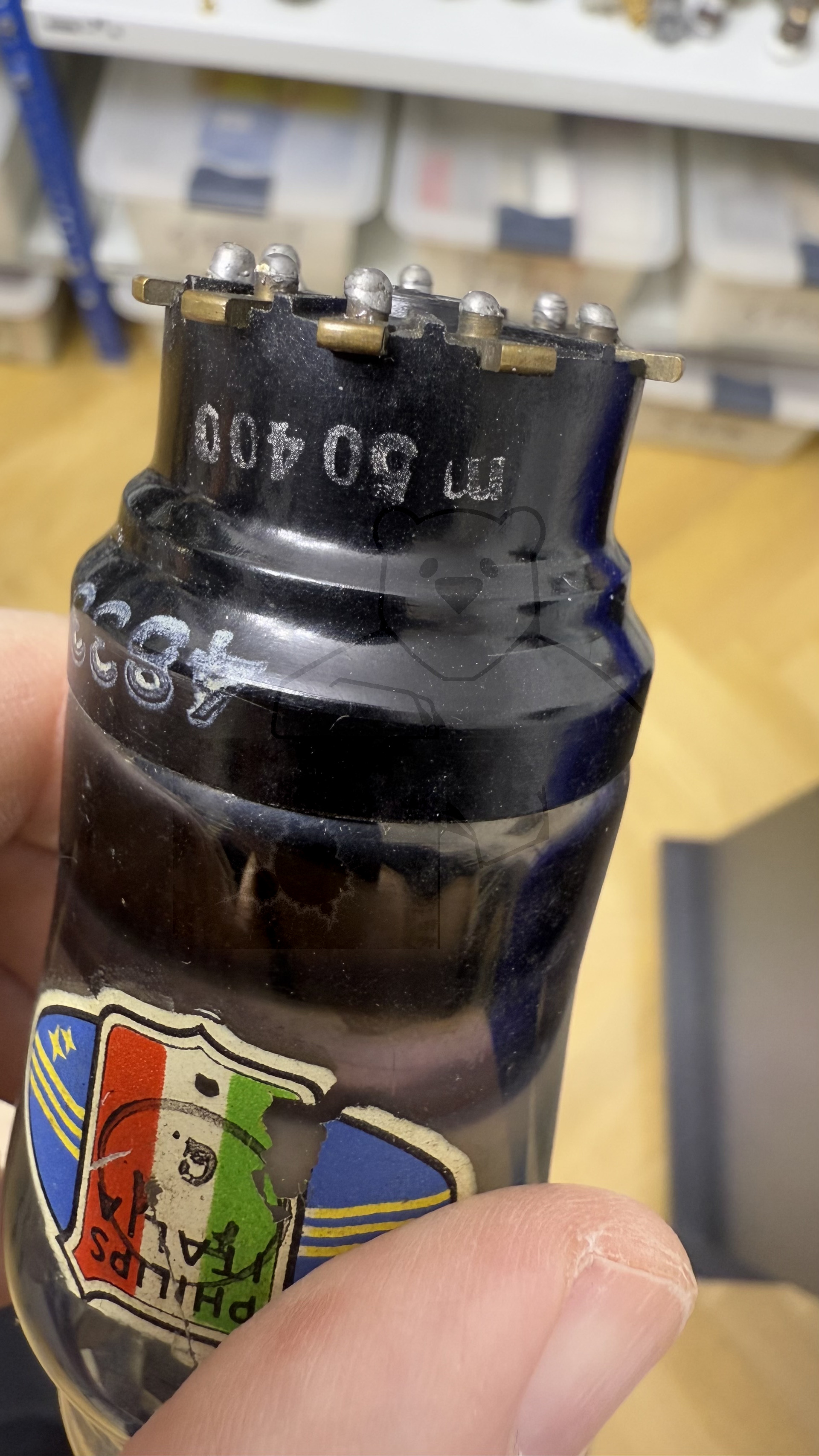

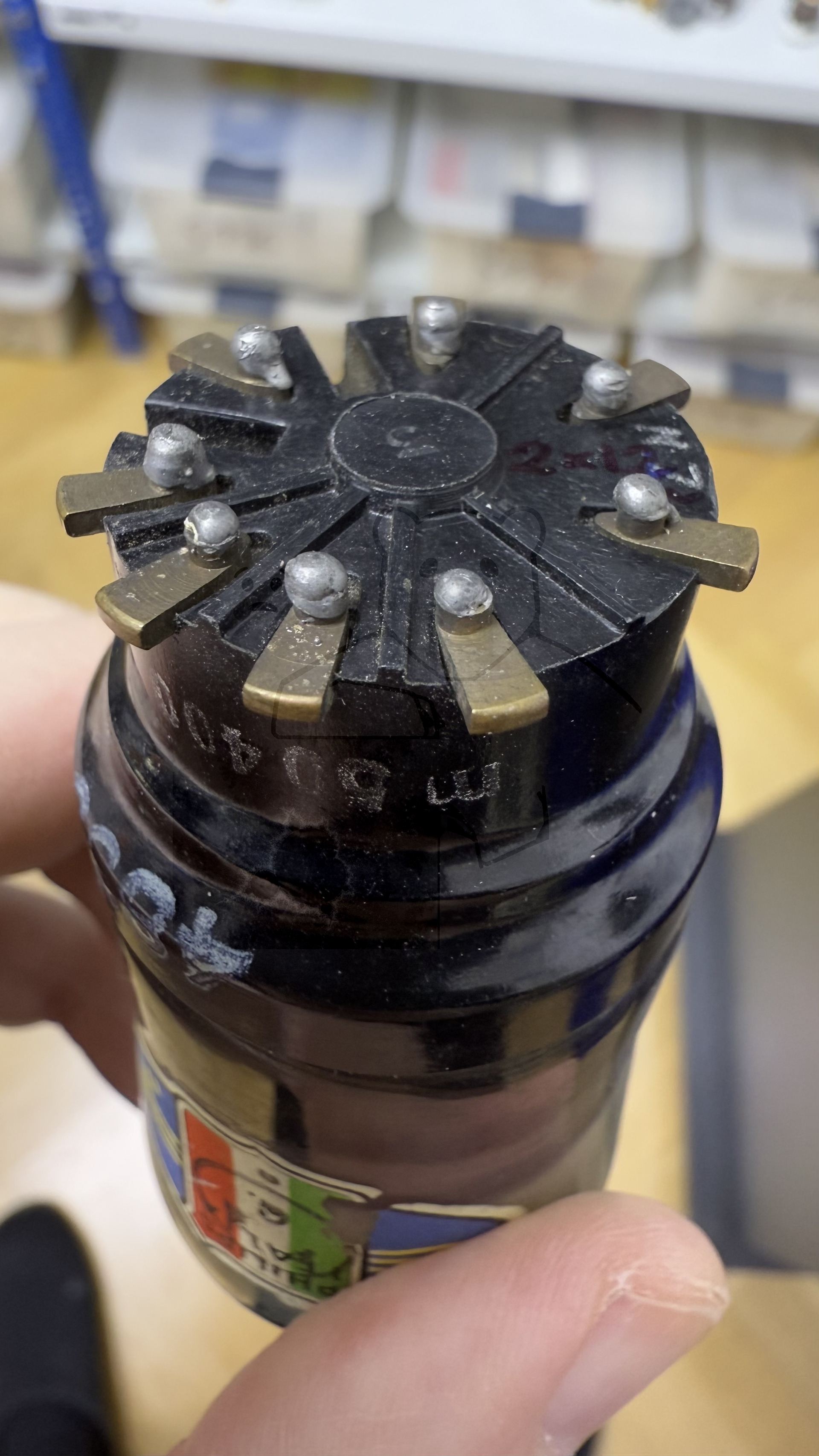

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	24.09.2016 20:55:41

🔎 Beschreibung der Systeme für die Röhre: FDD20

	System 1	System 2
Kathode	1	1
Gitter 1	6	7
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5	8
Anode 2
Leuchtschirm
Heizung	2, 3	2, 3
Abschirmung
Funktion	→ Endtriode	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
