Daten und Bilder der Röhre: Ed

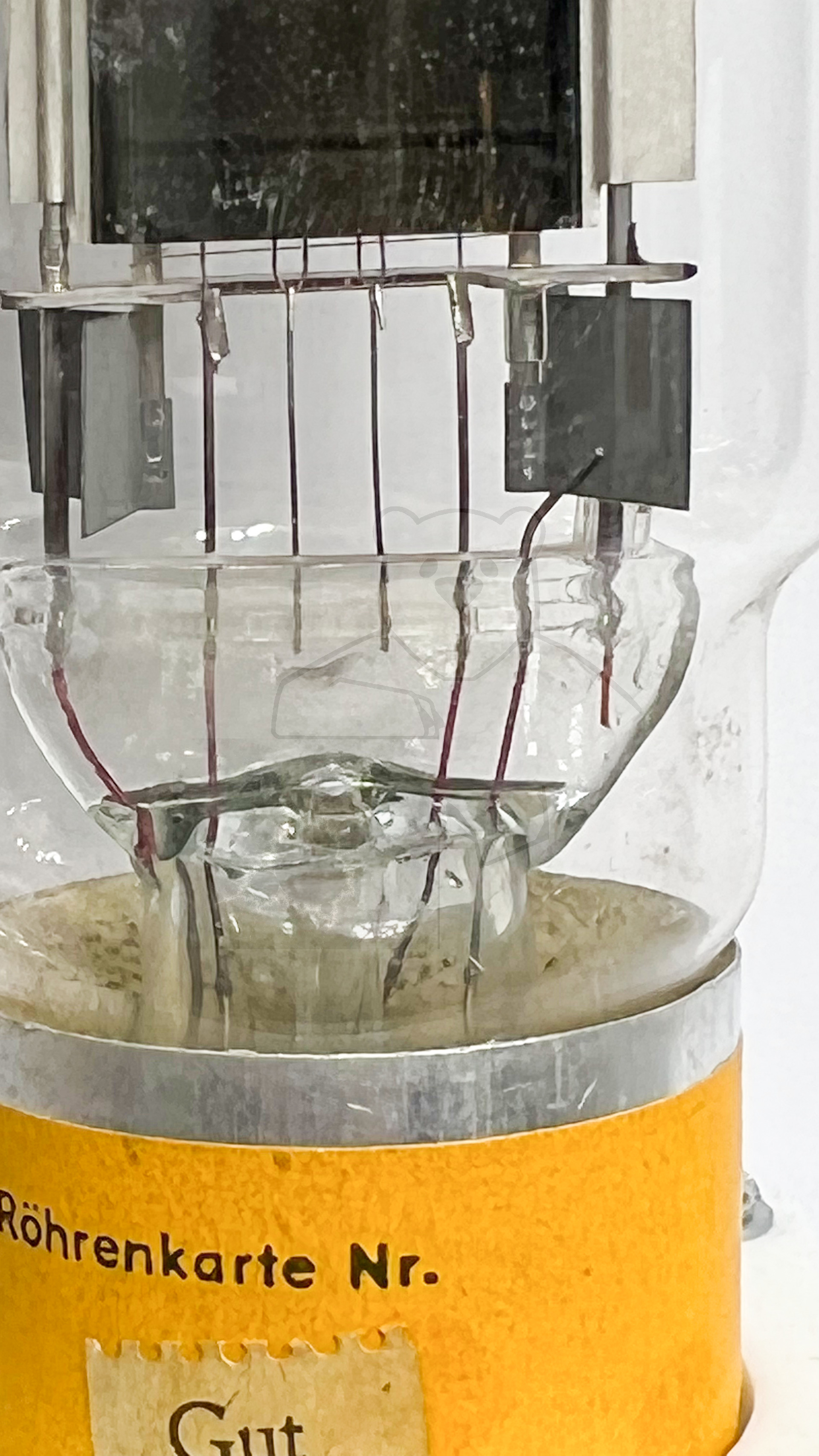

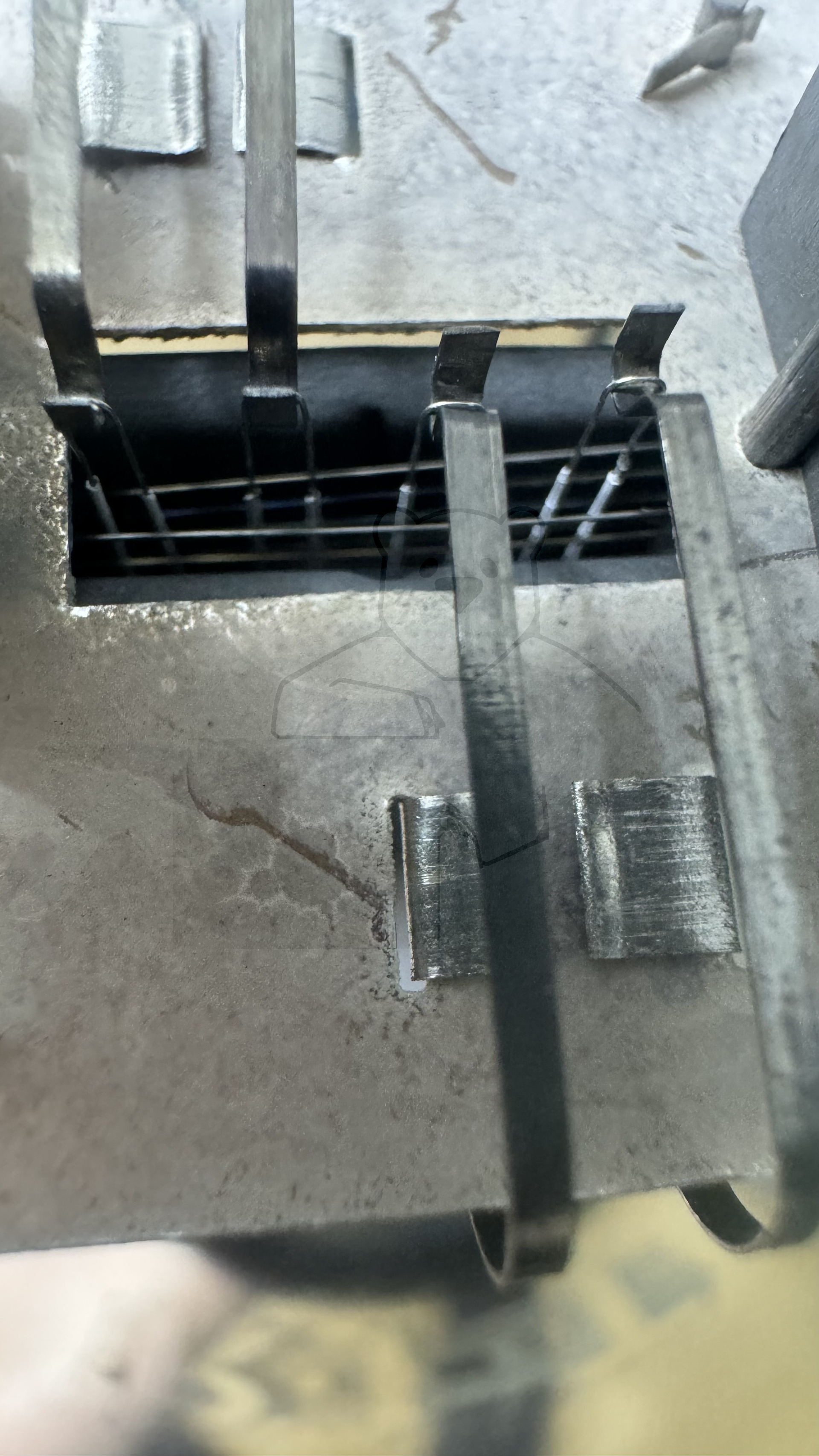

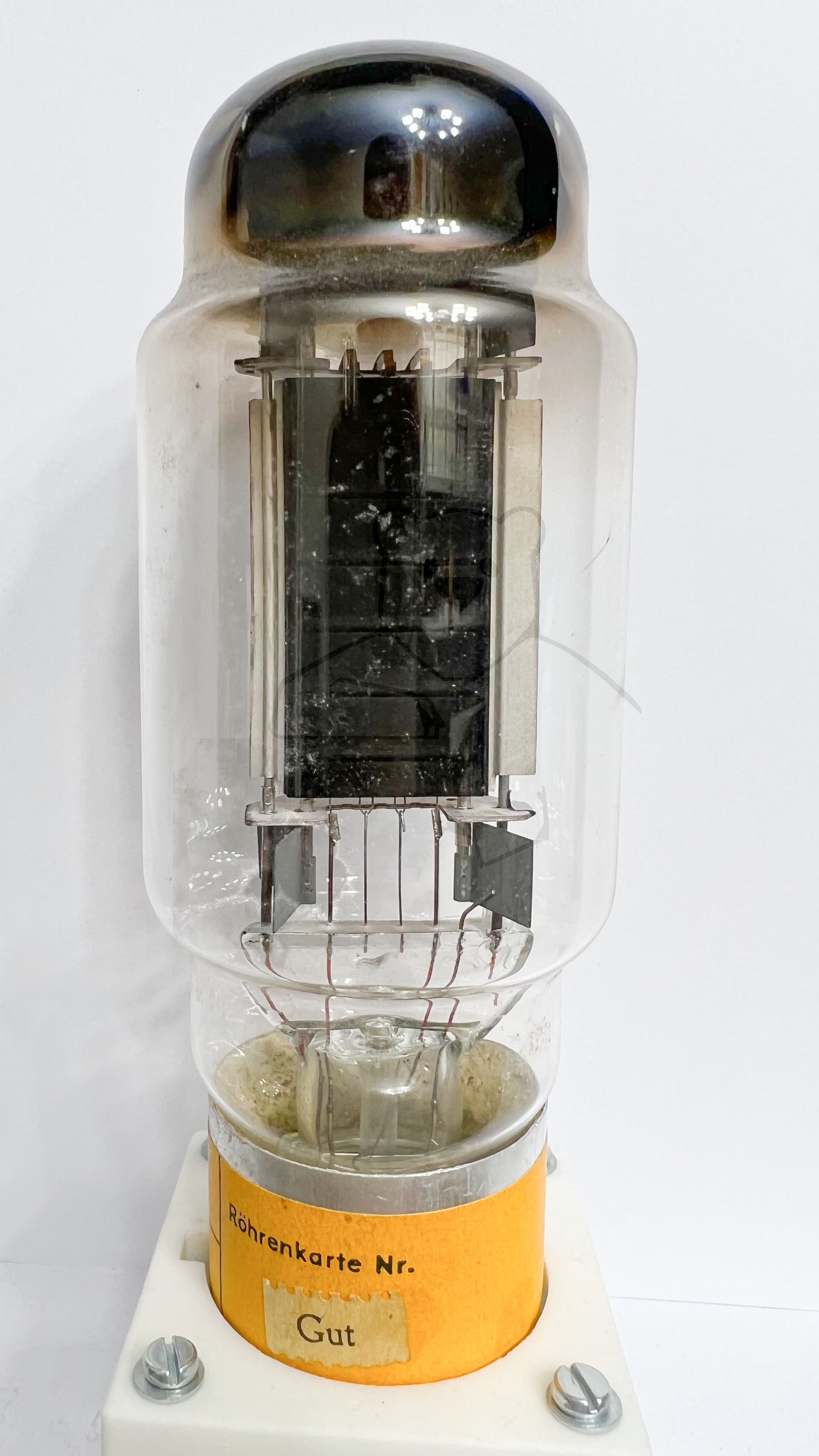

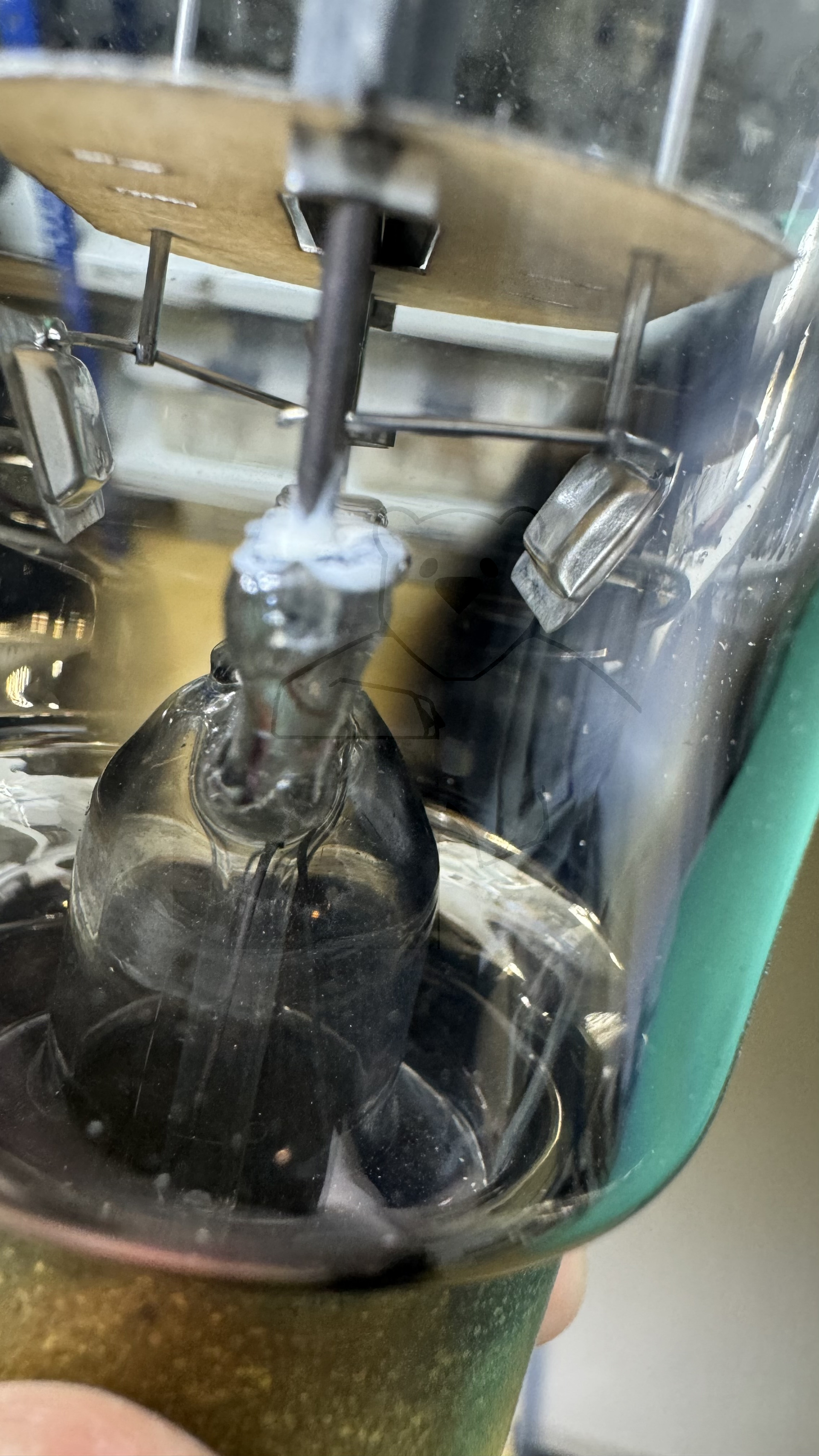

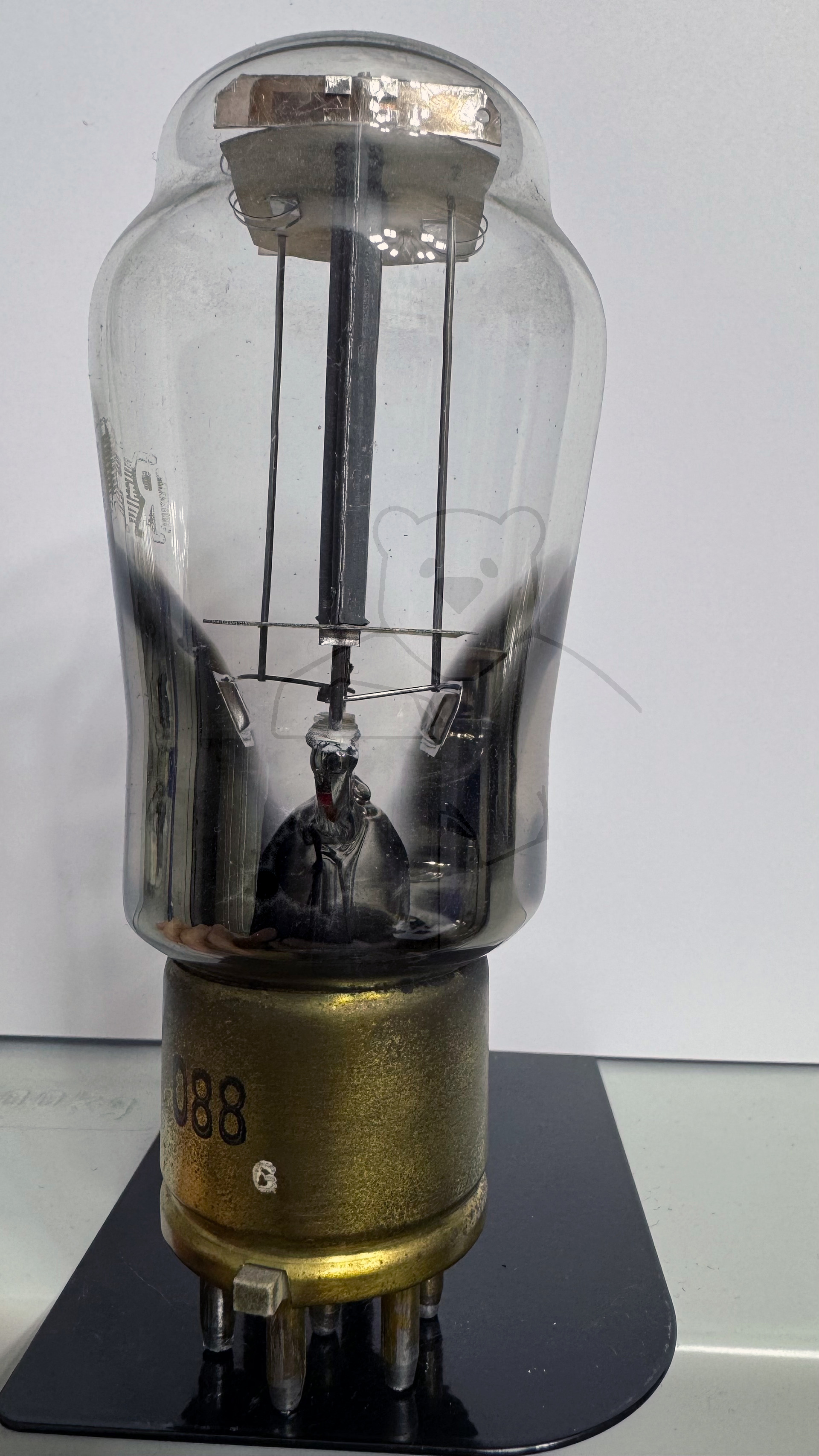

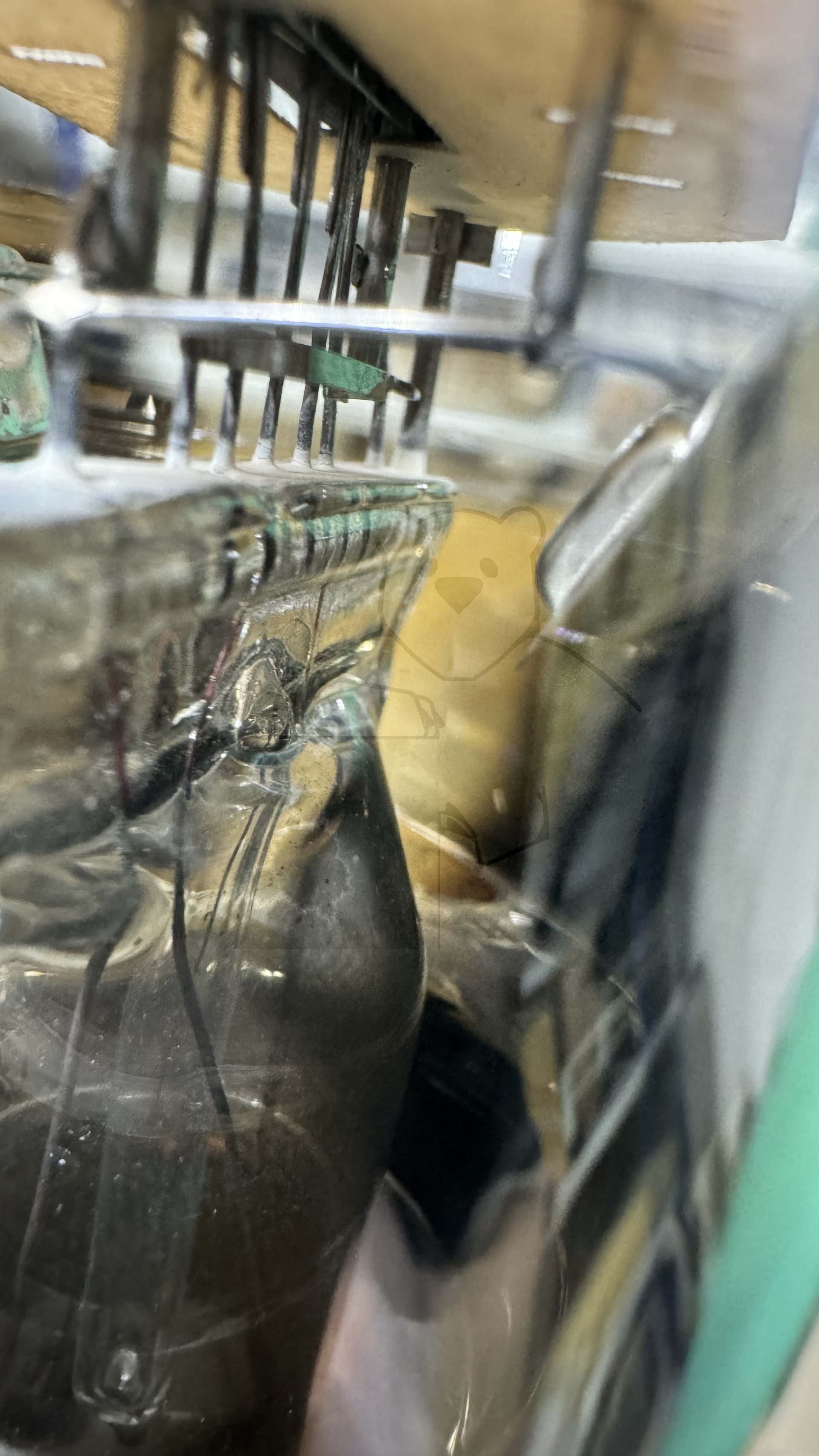

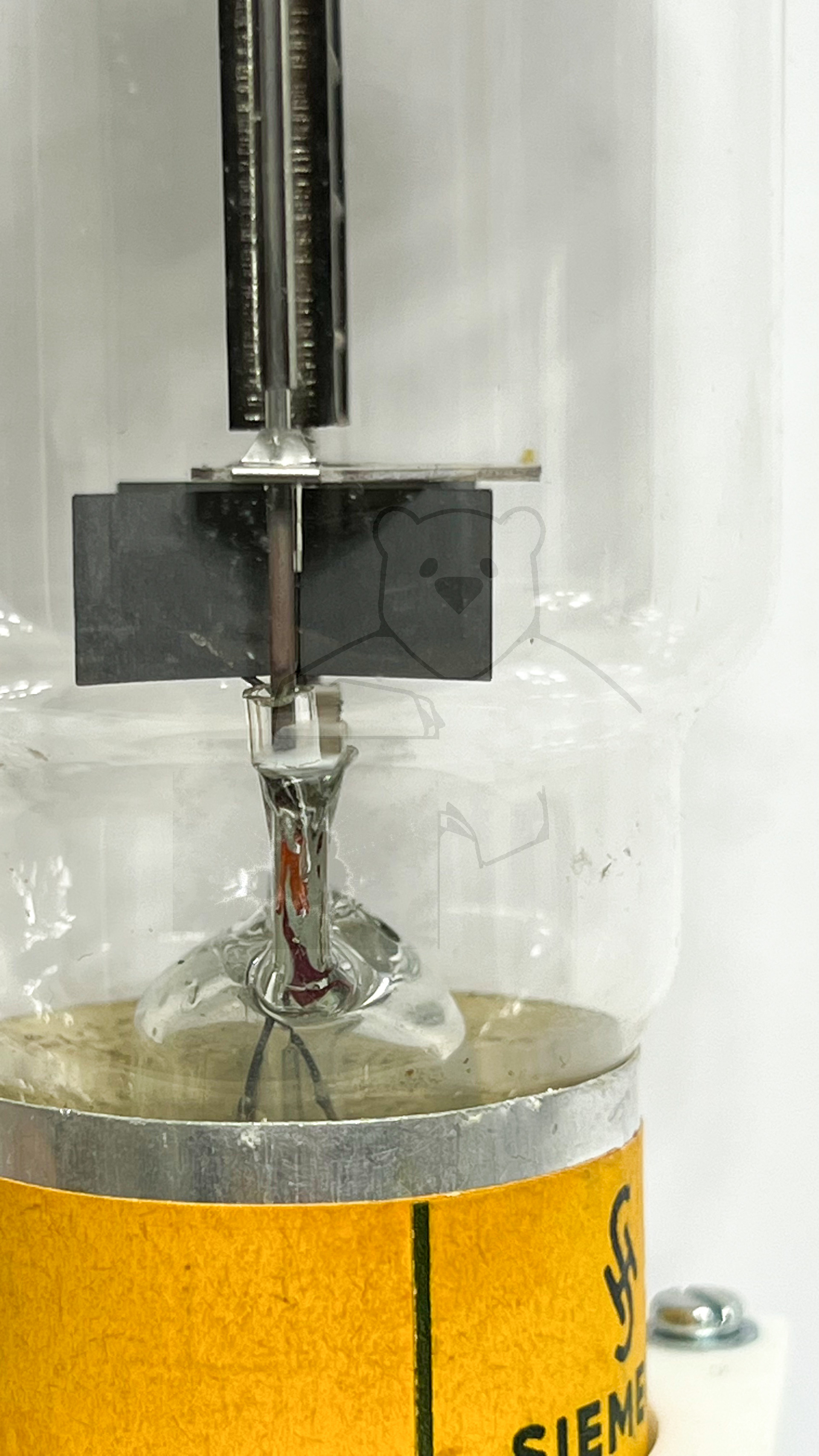

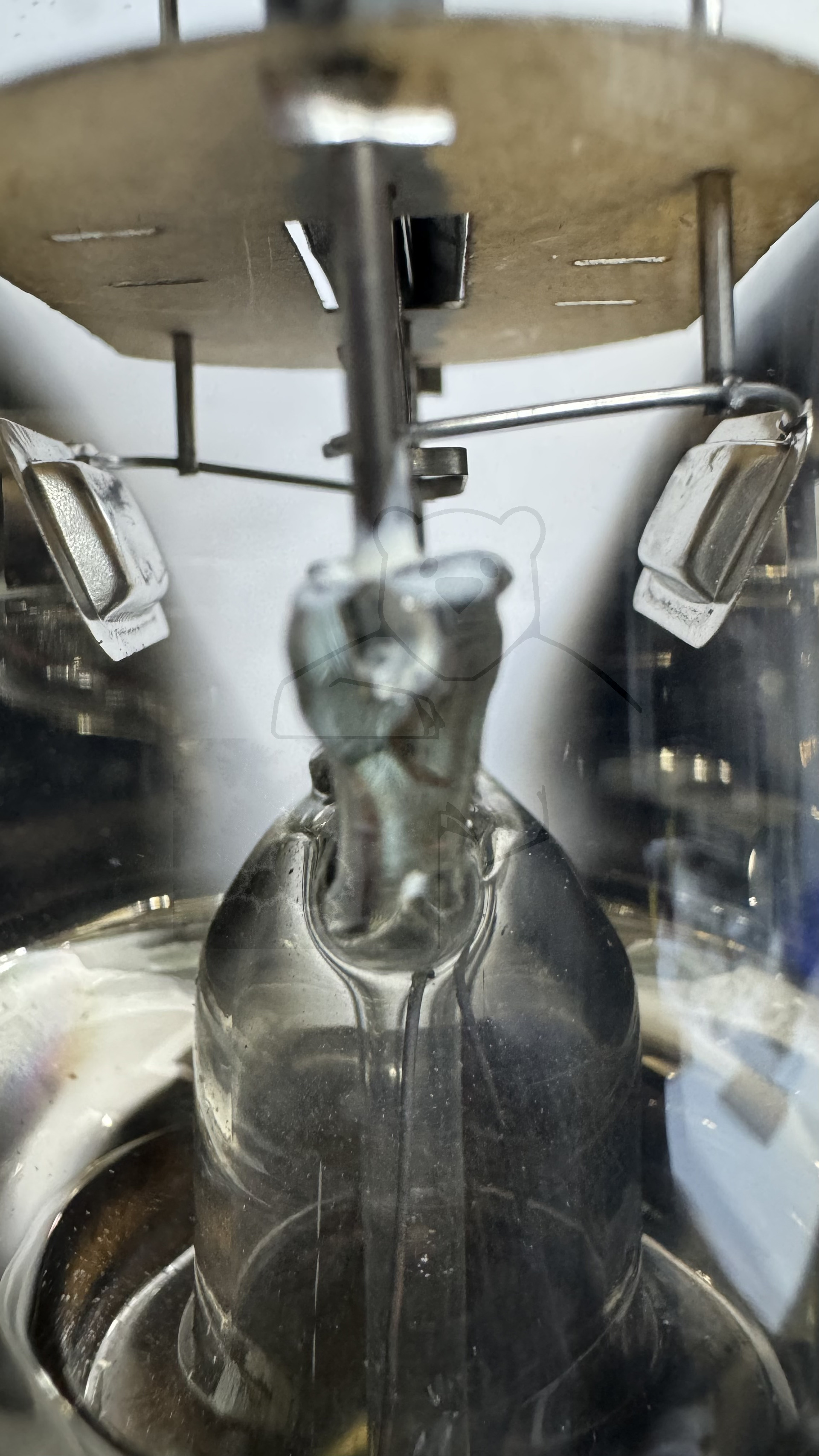

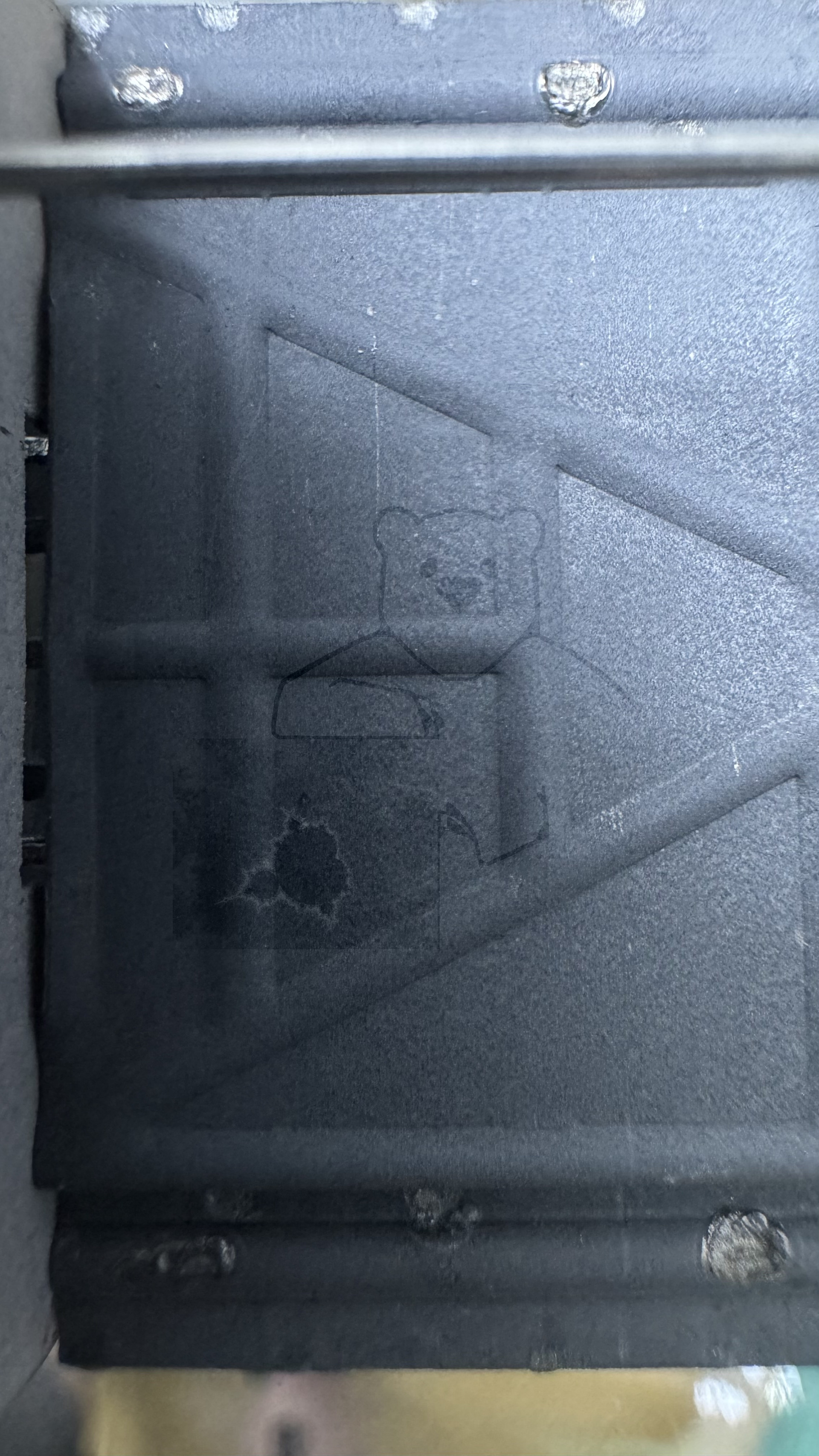

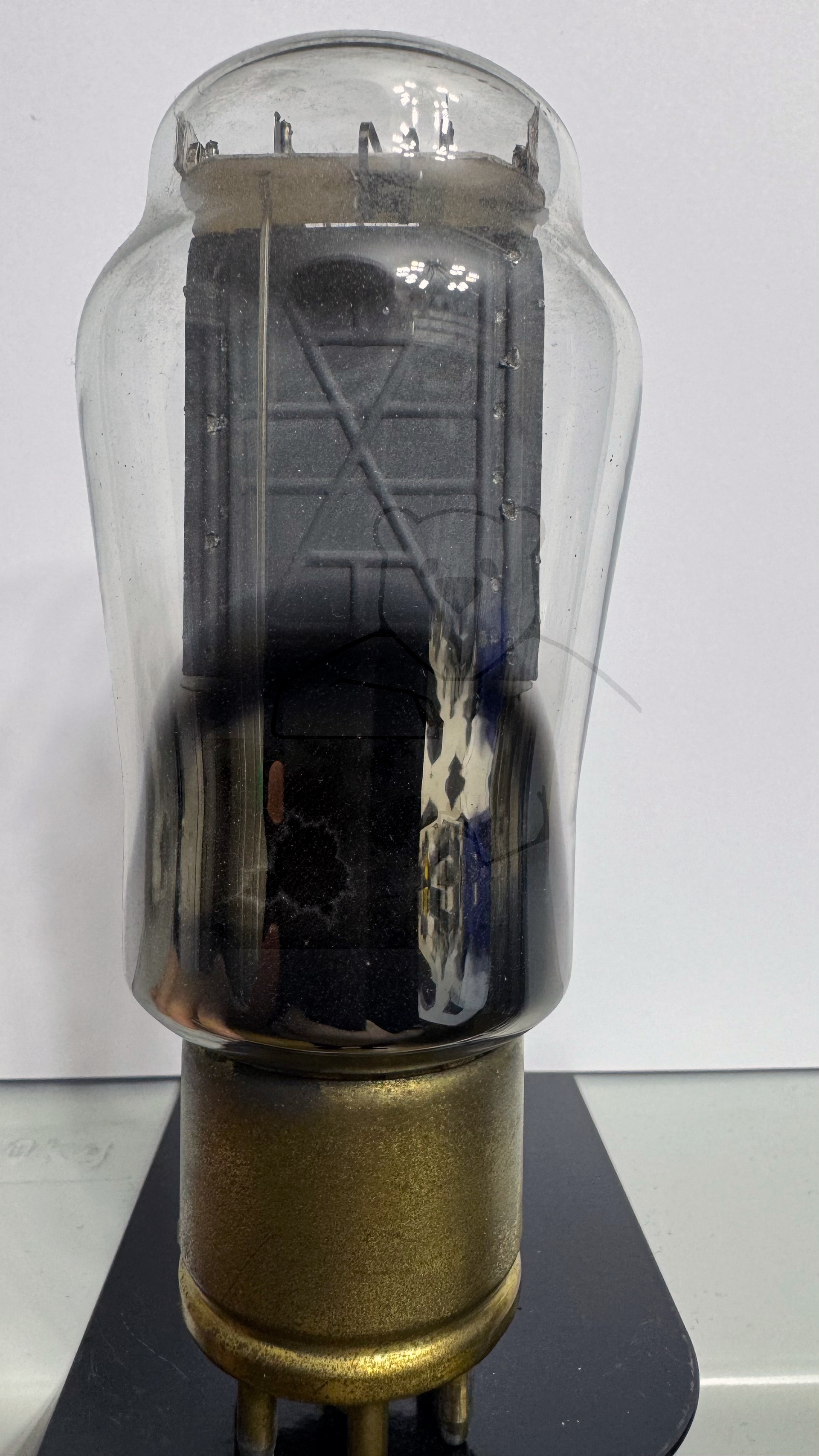

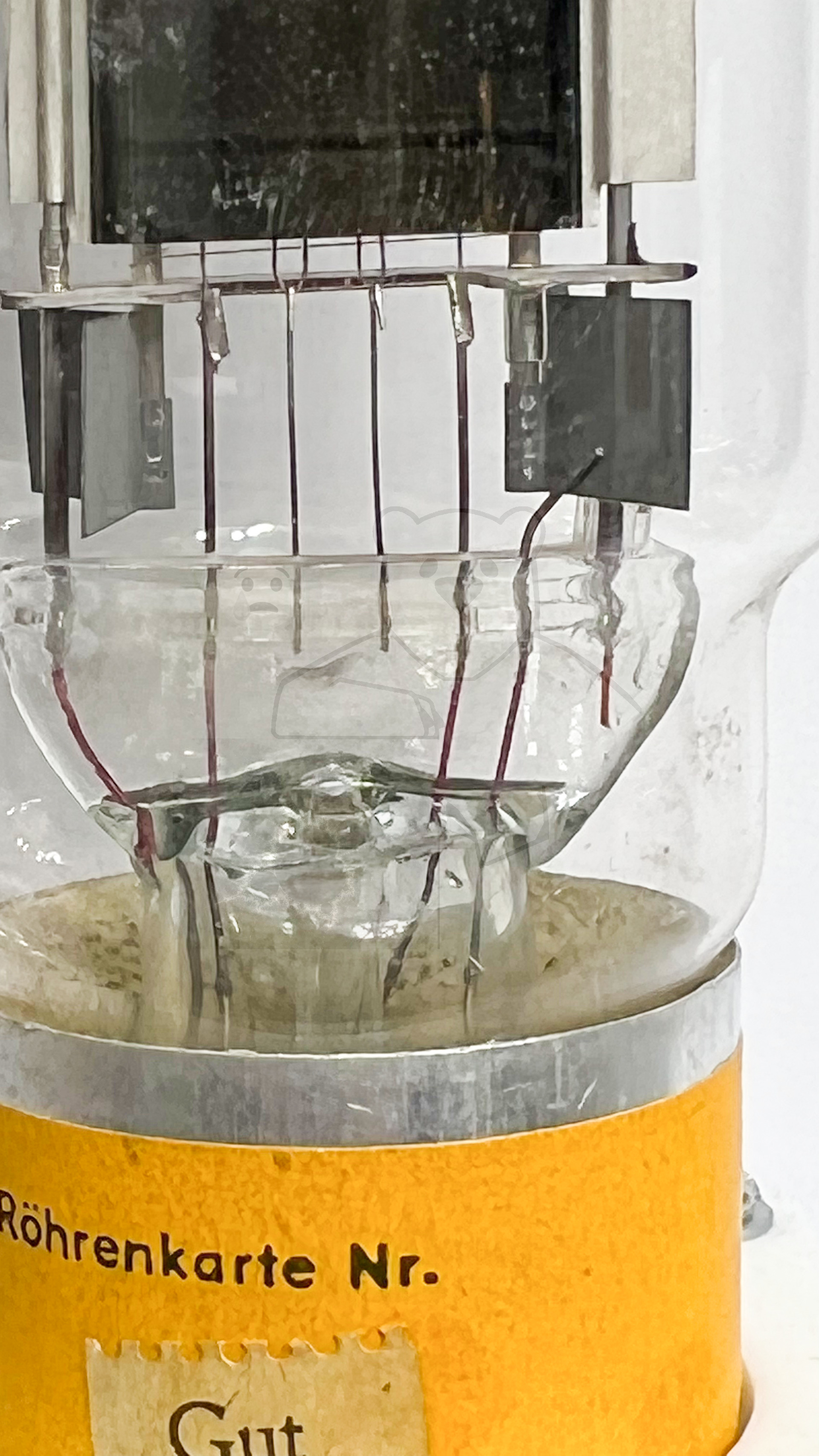

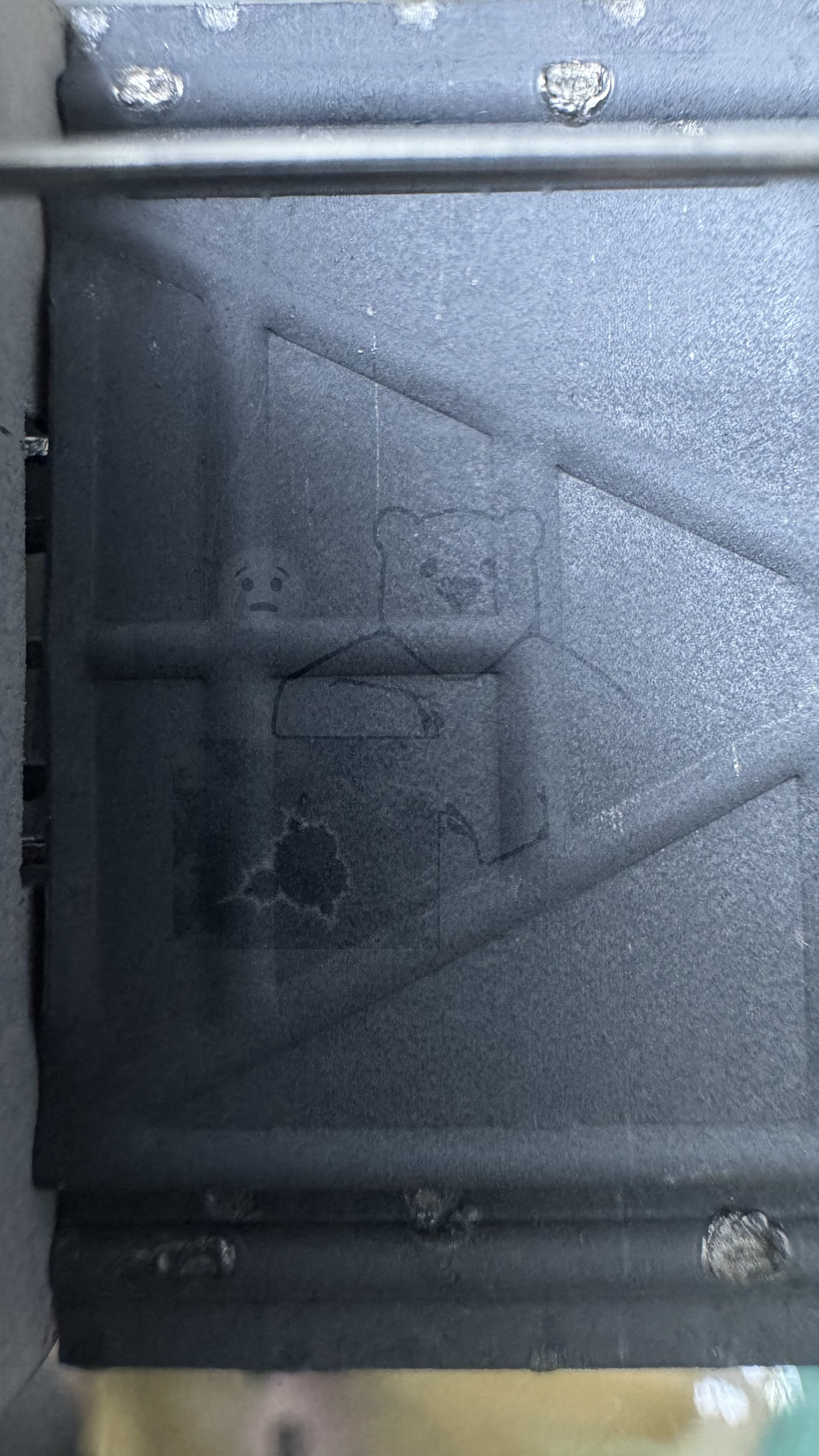

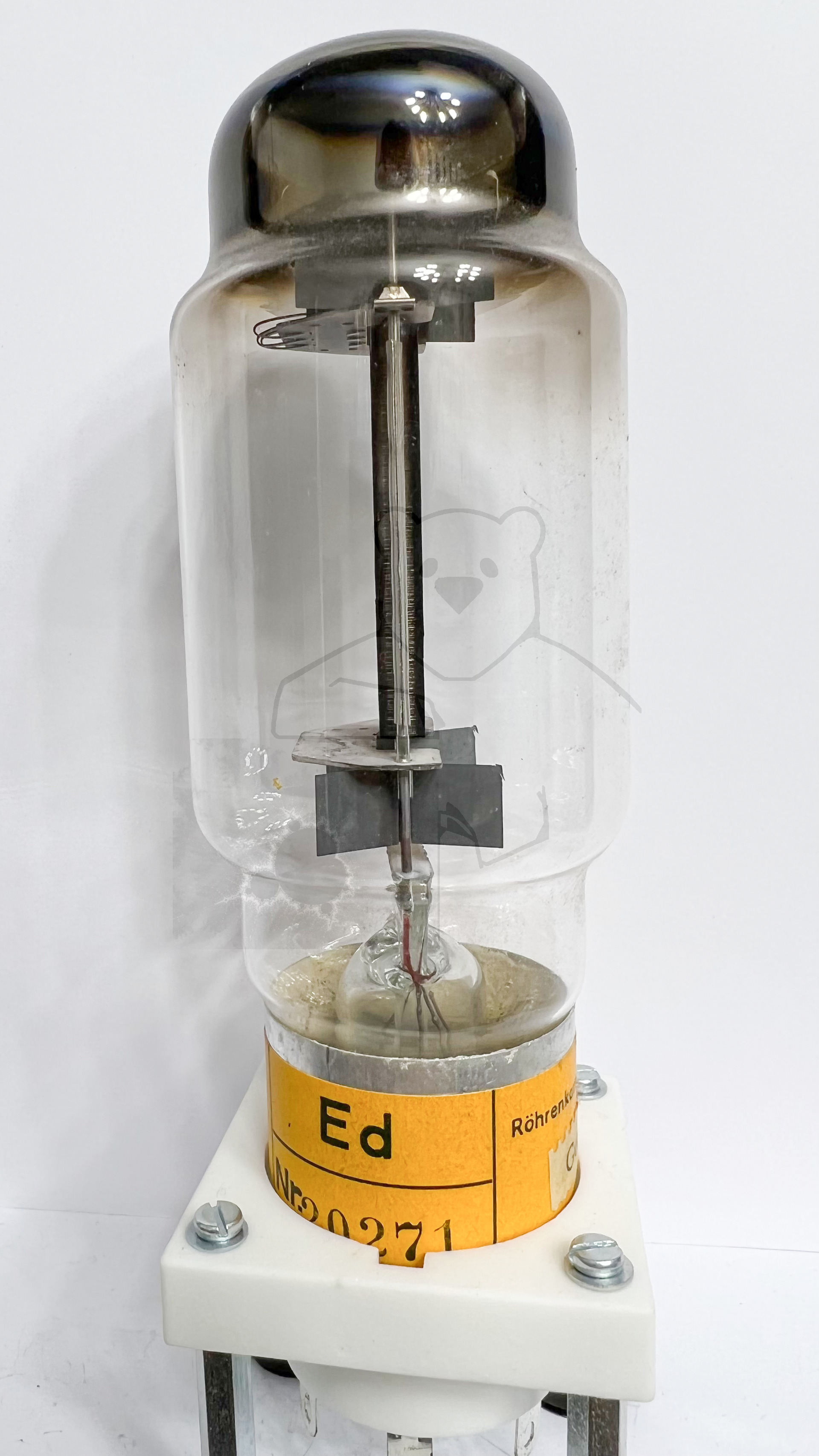

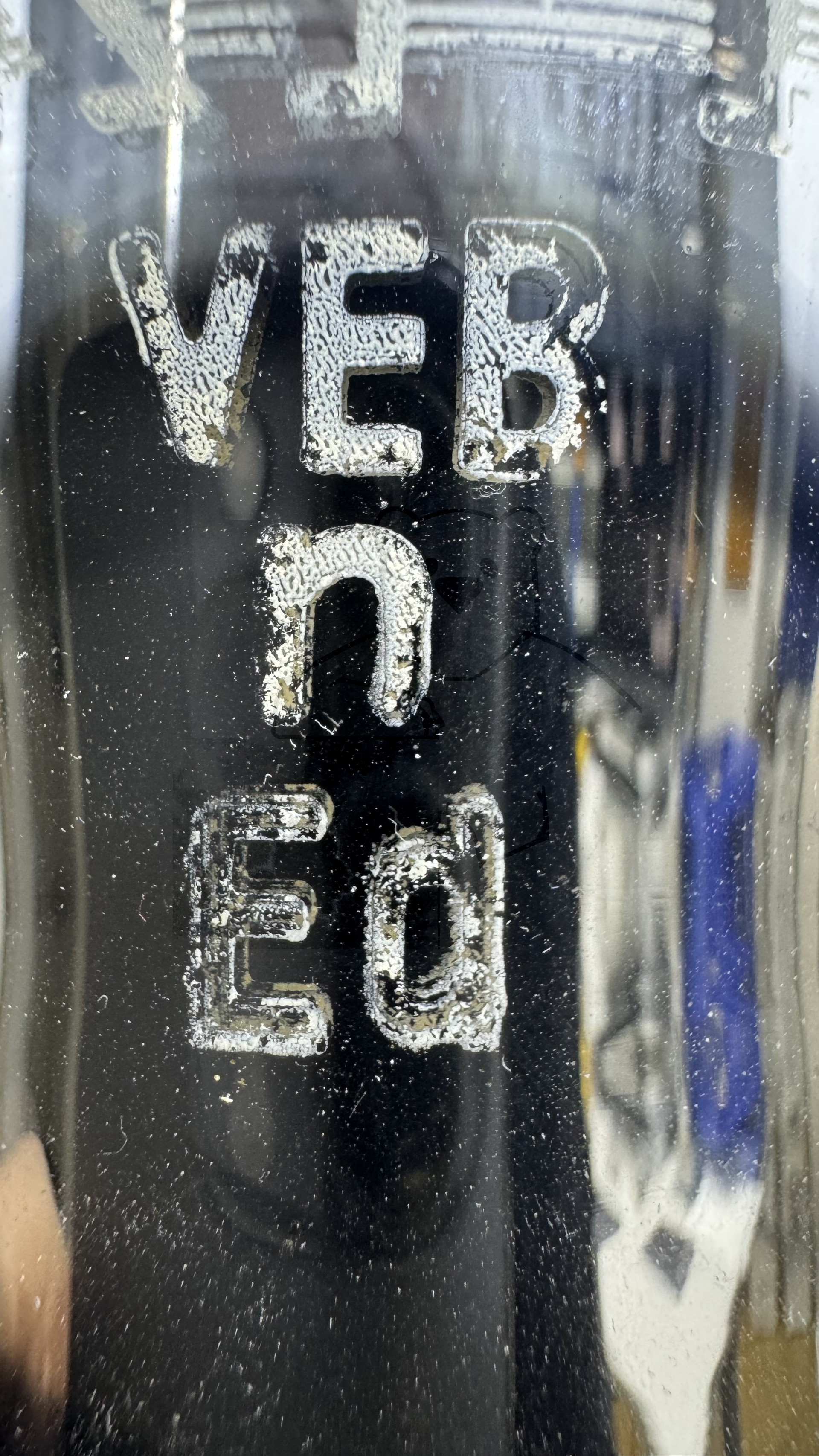

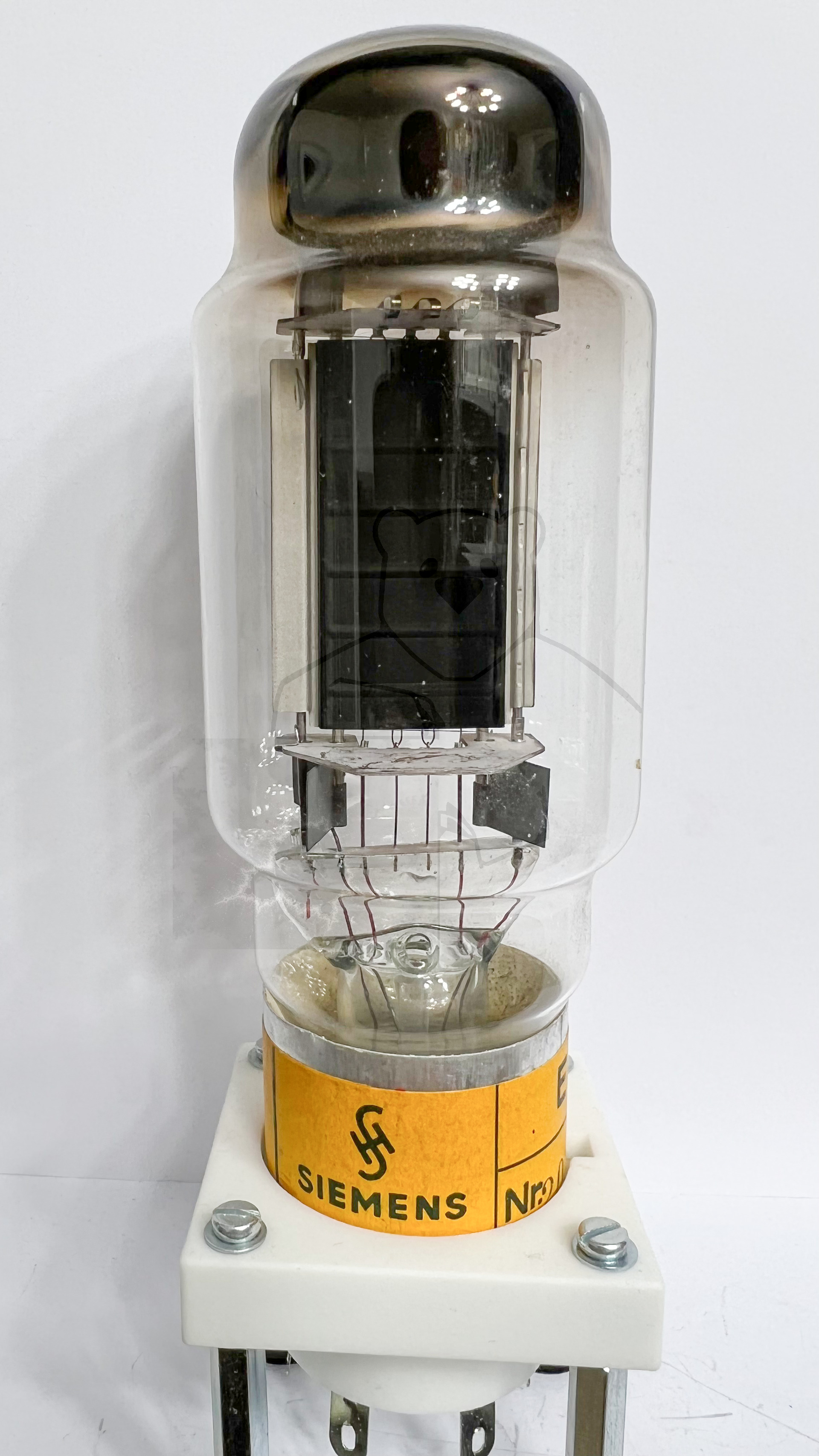

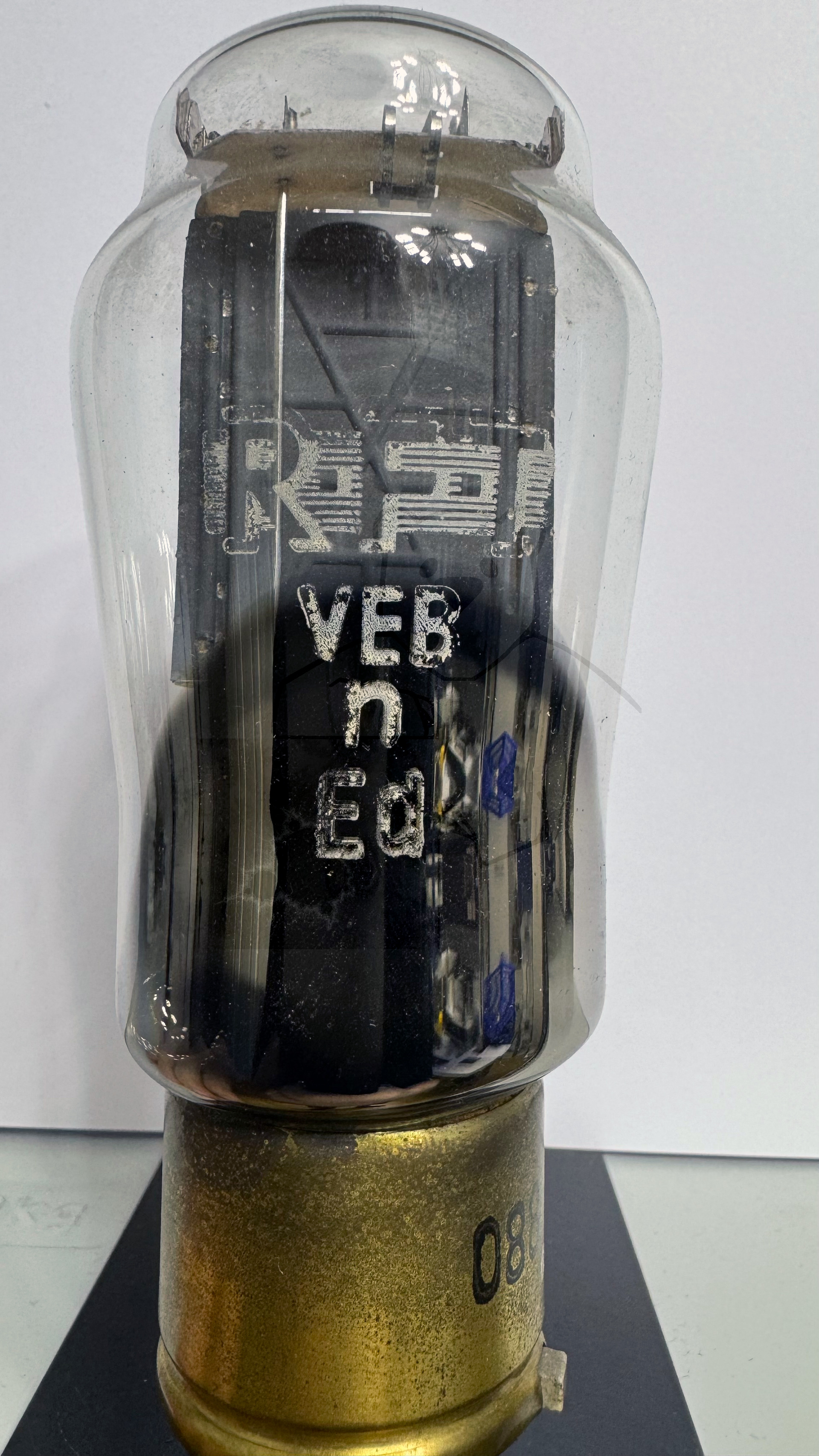

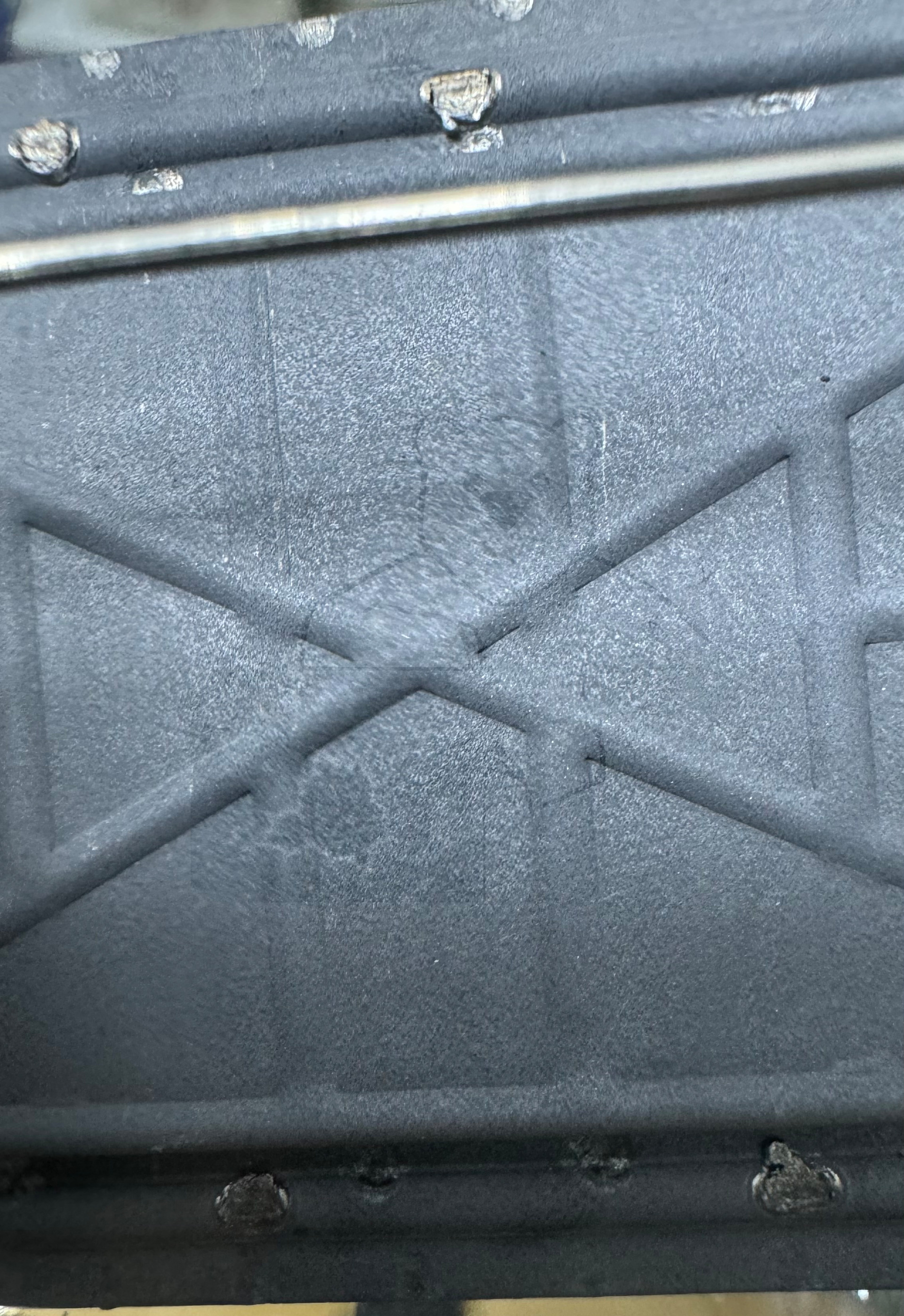

🔎 Beschreibung der Röhre: Ed

Name	Ed
Vergleichsname
Heizspannung (Volt)	4
Heizstrom (Ampère)	1
Art der Heizung	Direkt

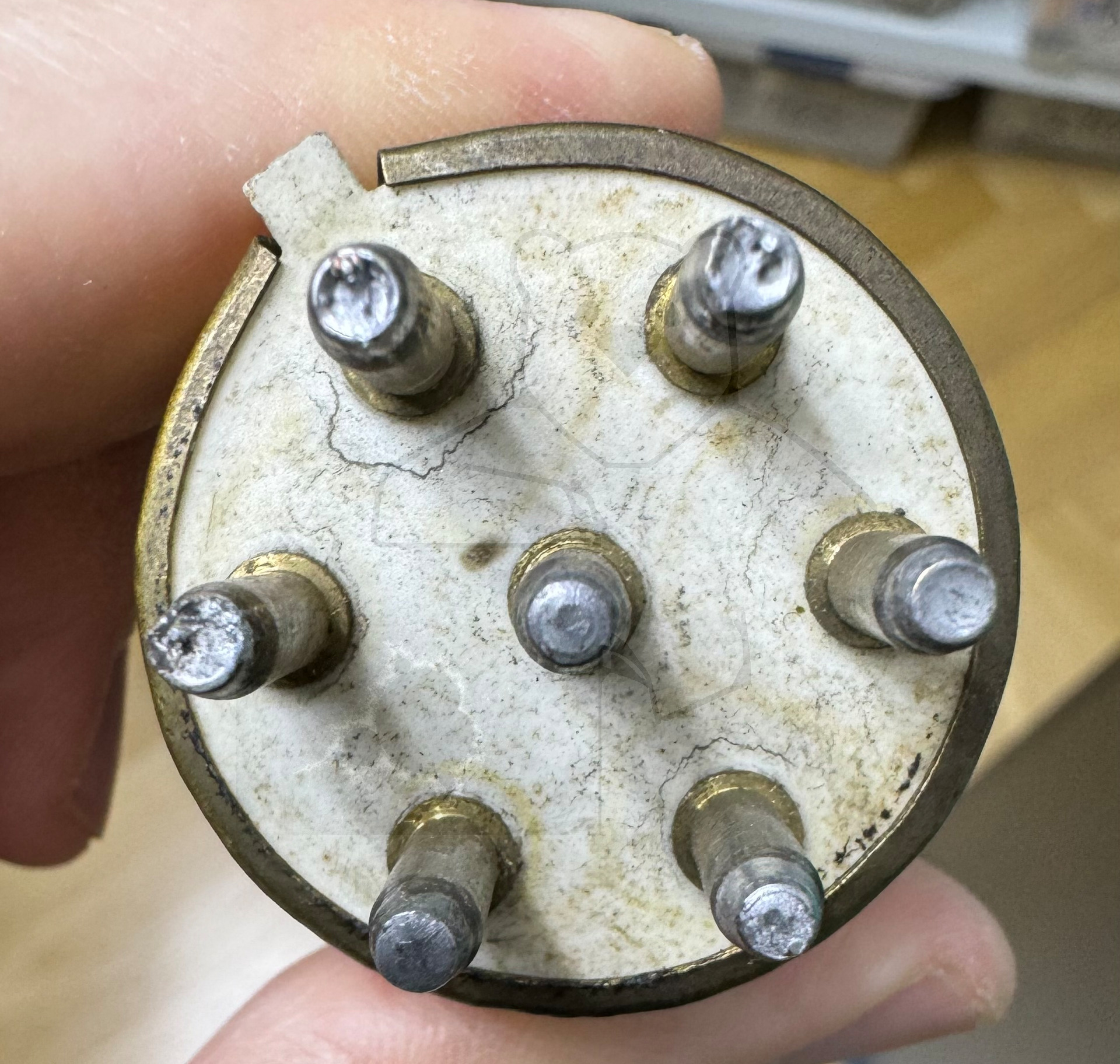

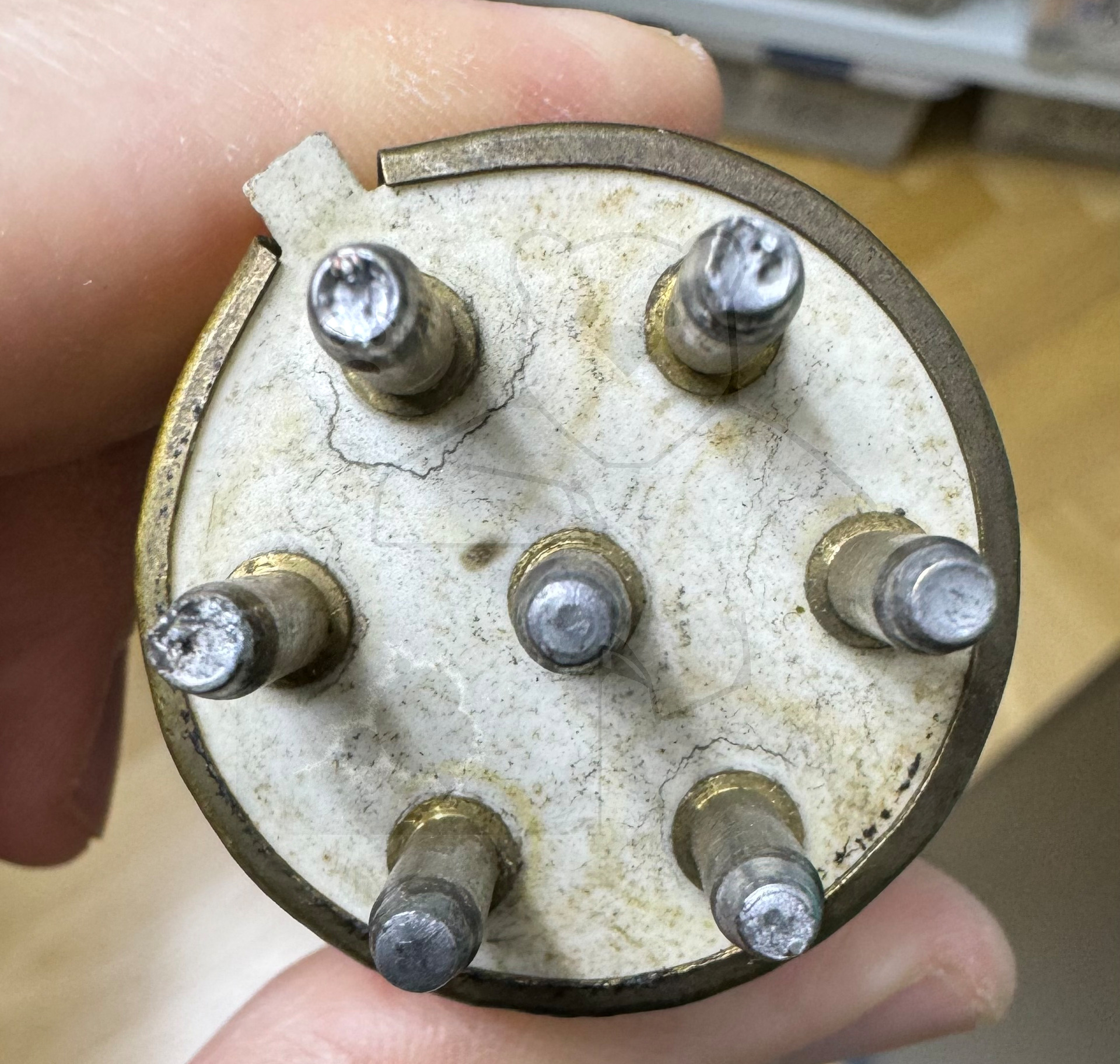

Röhren mit Sockel	→ Informationen zum Sockel: Postroehre, 7pol. → Liste aller Röhren mit: Postroehre, 7pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 21:09:46

🔎 Beschreibung der Systeme für die Röhre: Ed

	System 1
Kathode	2
Gitter 1	4
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1
Anode 2
Leuchtschirm
Heizung	2, 6
Abschirmung
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

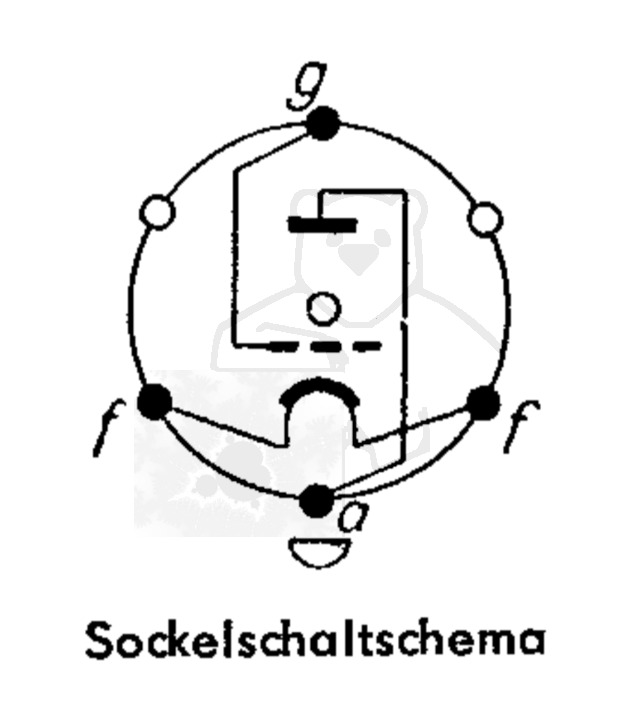

🔎 Sockelschaltung der Ed

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: Ed
Datenblatt Ed RFT [www.tubedata.info].pdf (61 kB)
Datenblatt Ed Siemens [www.tubedata.info].pdf (1567 kB)
Pruefkarte Ed - Funke W19 Roehrenpruefer.pdf (173 kB)
Pruefkarte Ed - Neuberger RPM370 Roehrenmessgeraet.pdf (206 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
