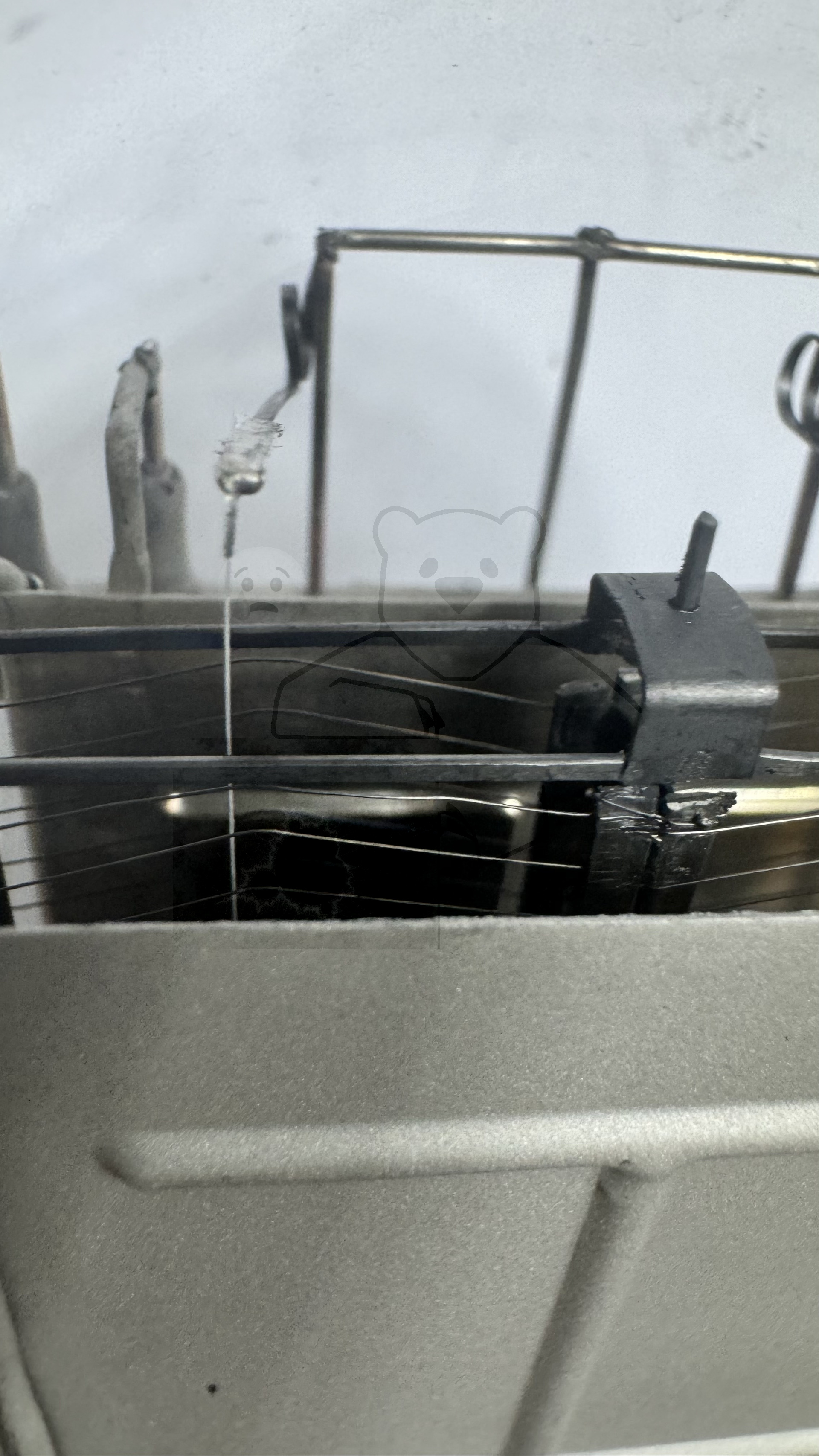

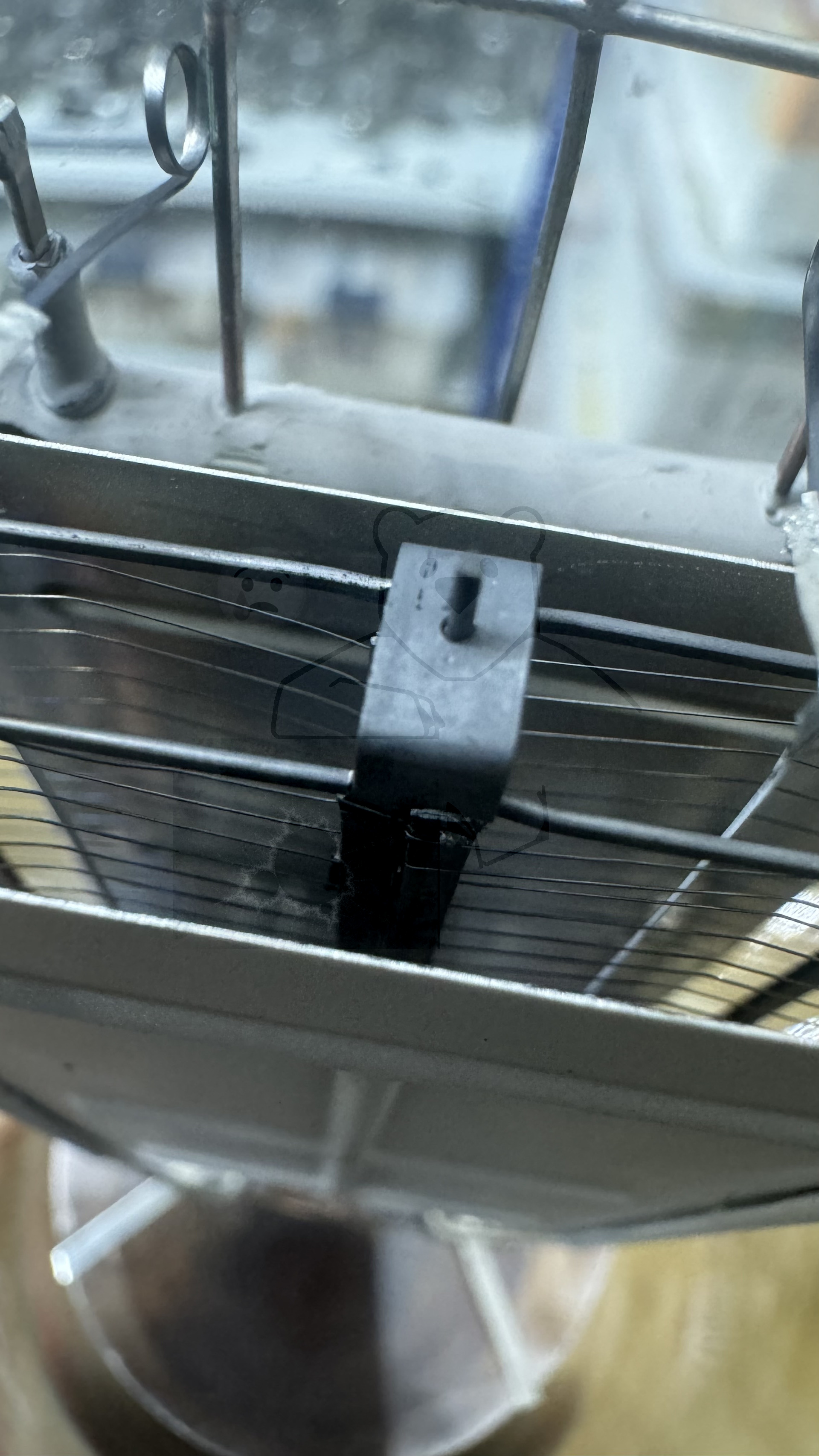

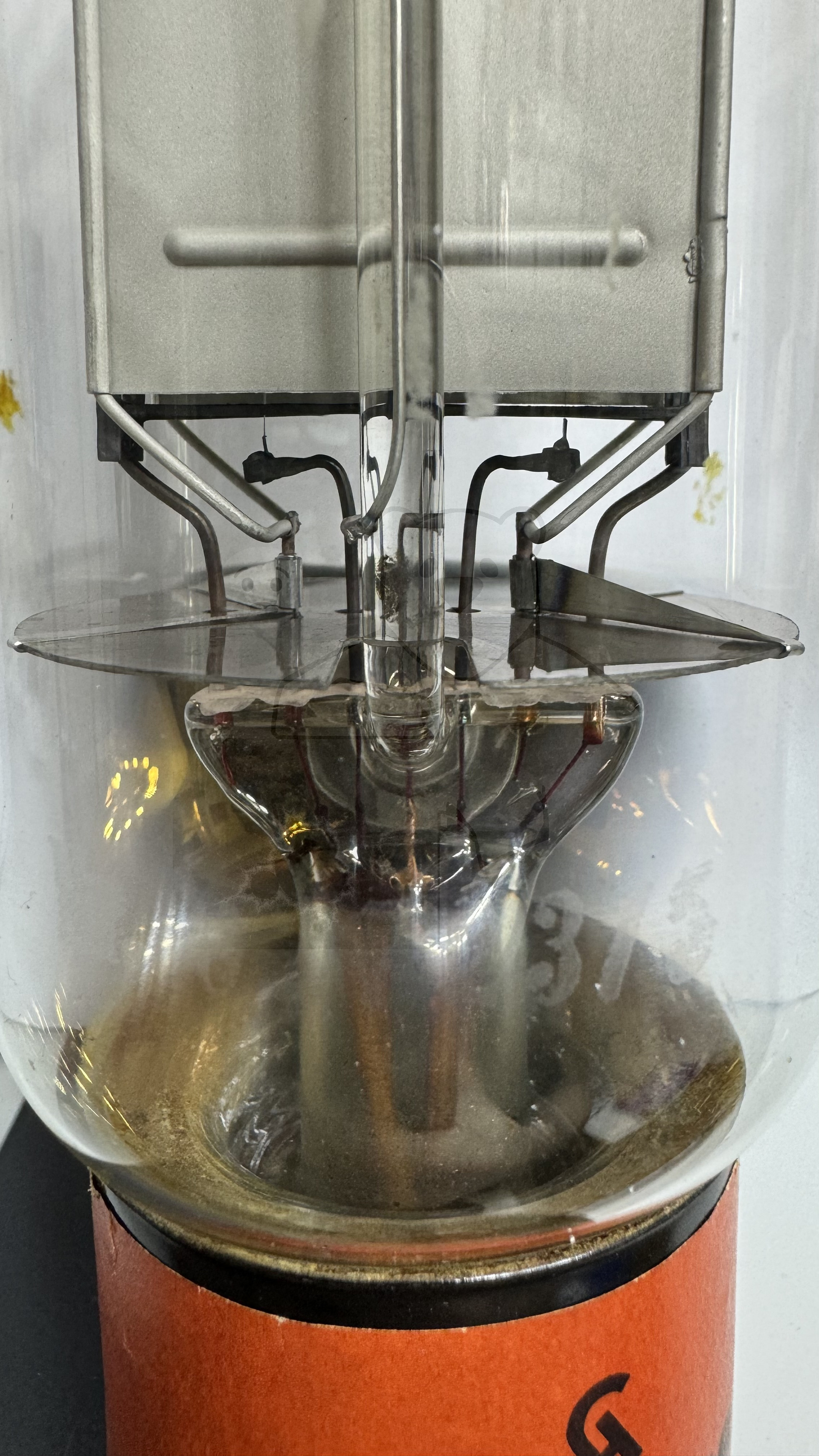

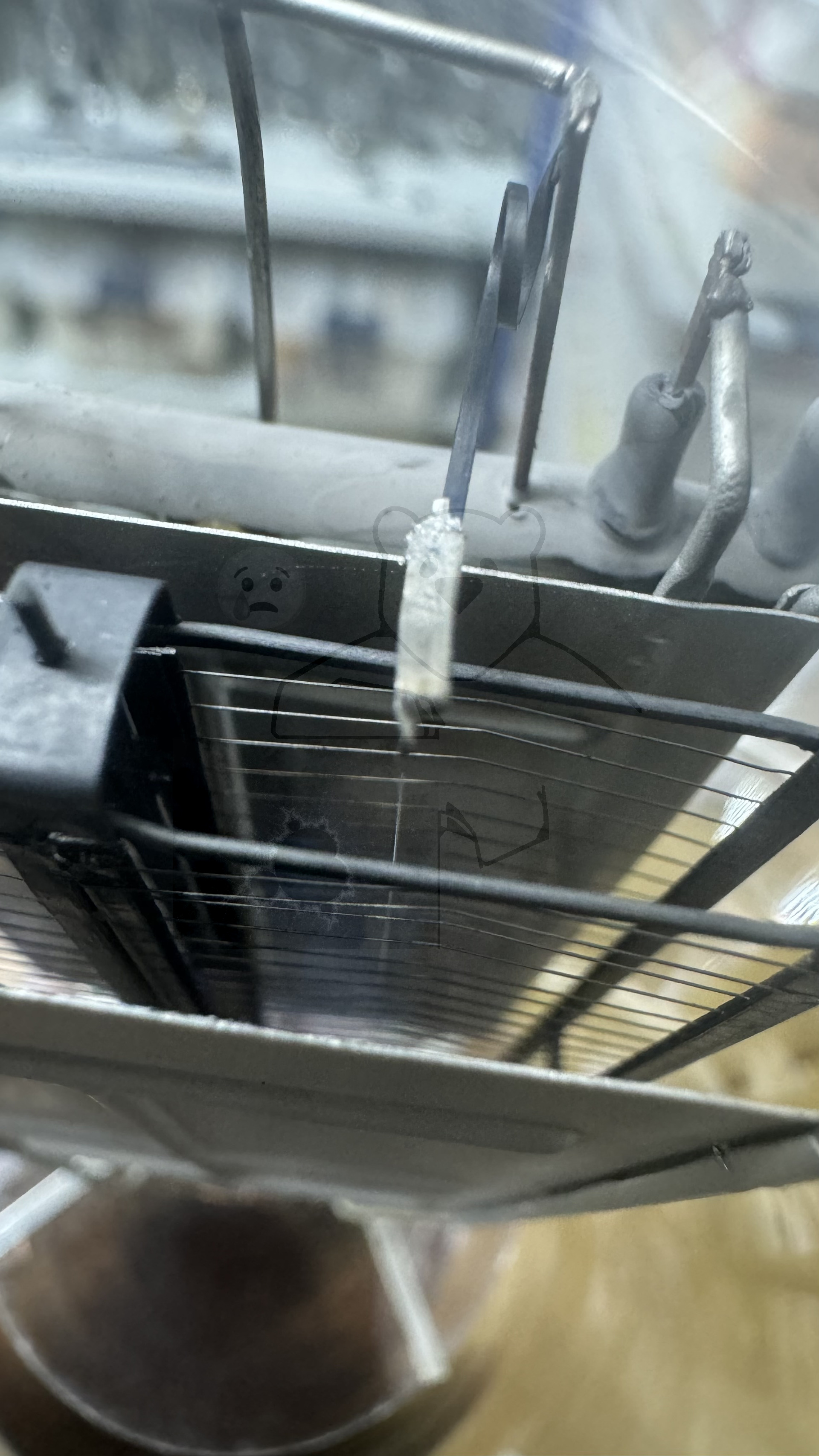

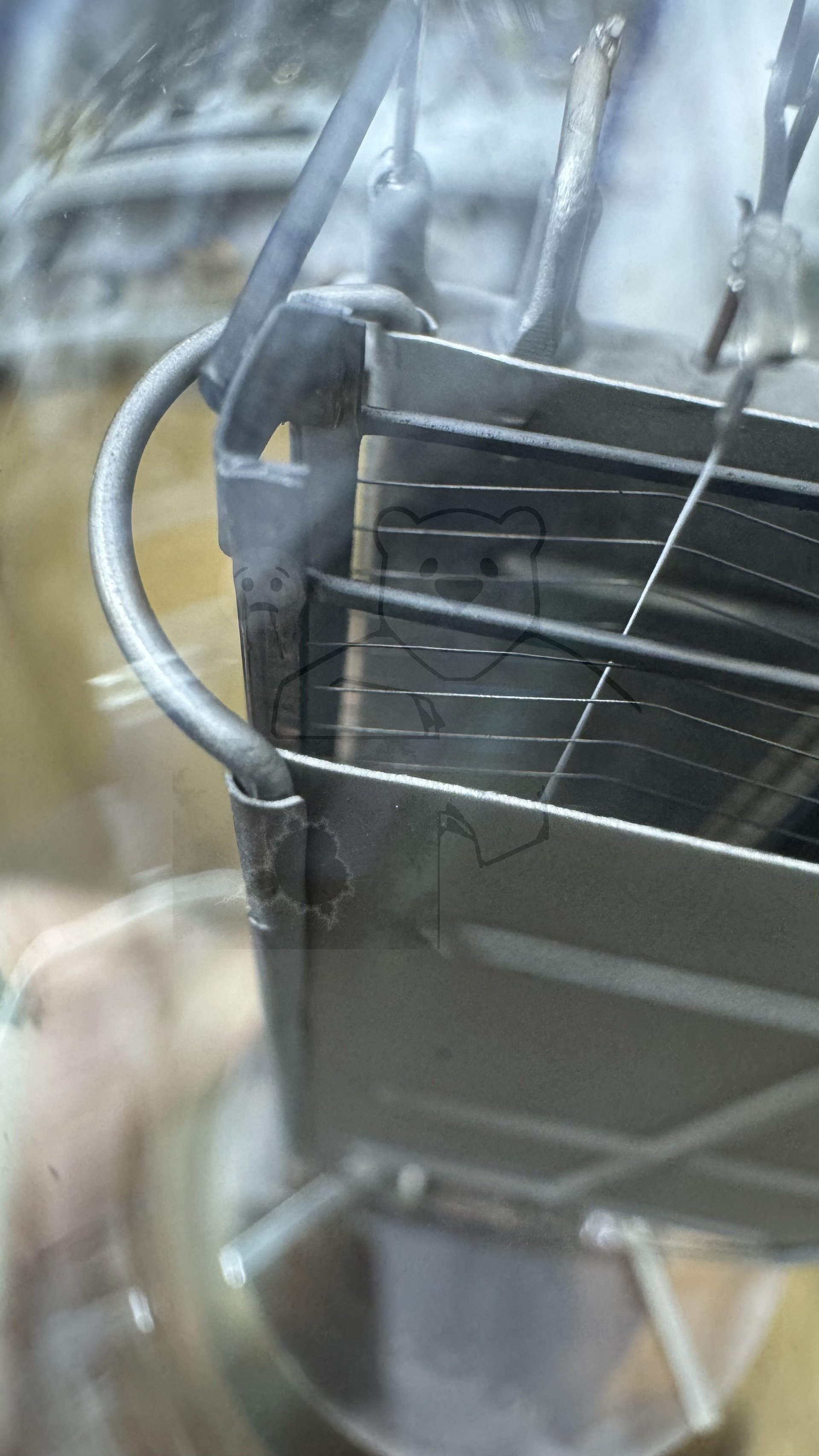

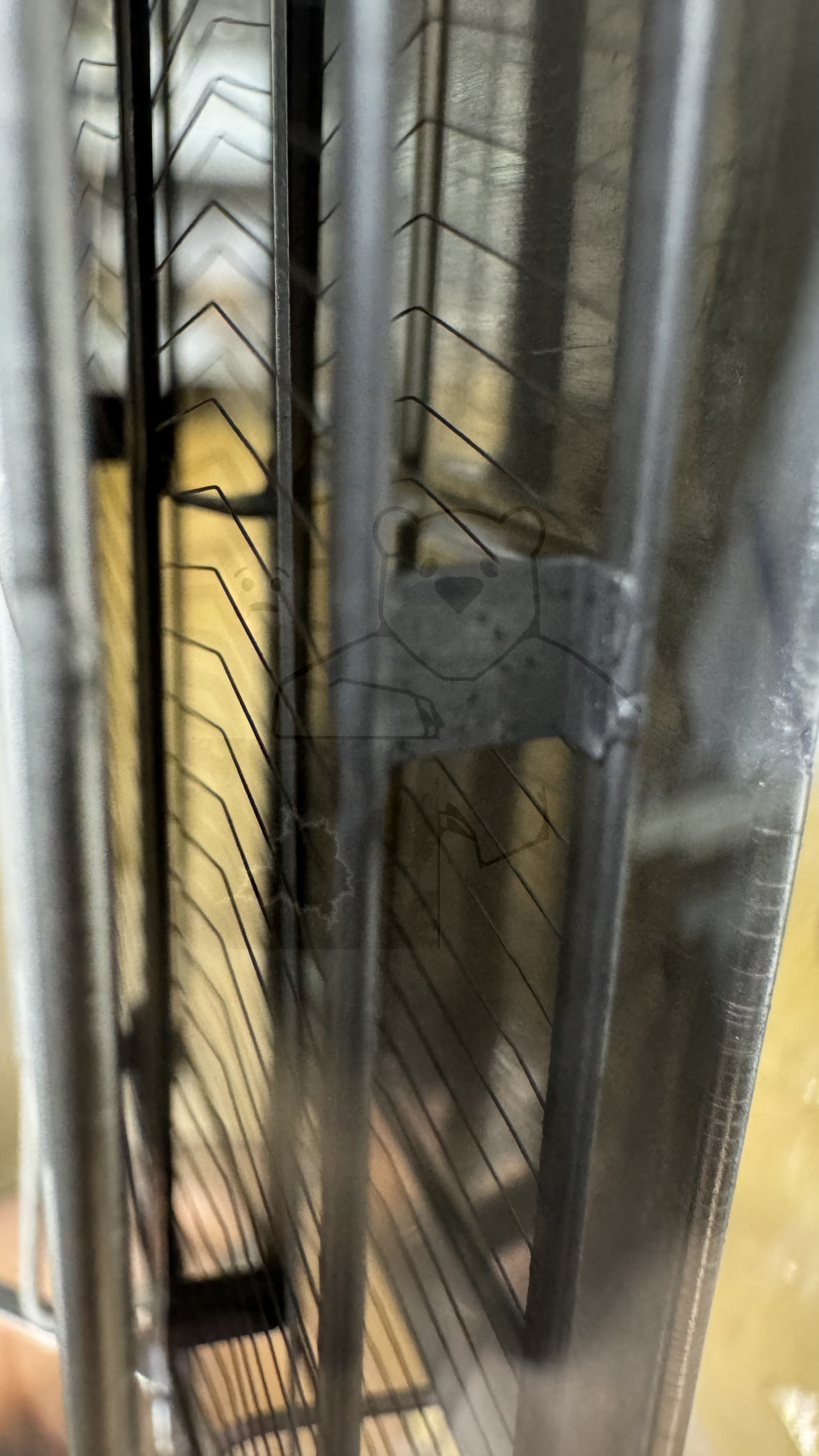

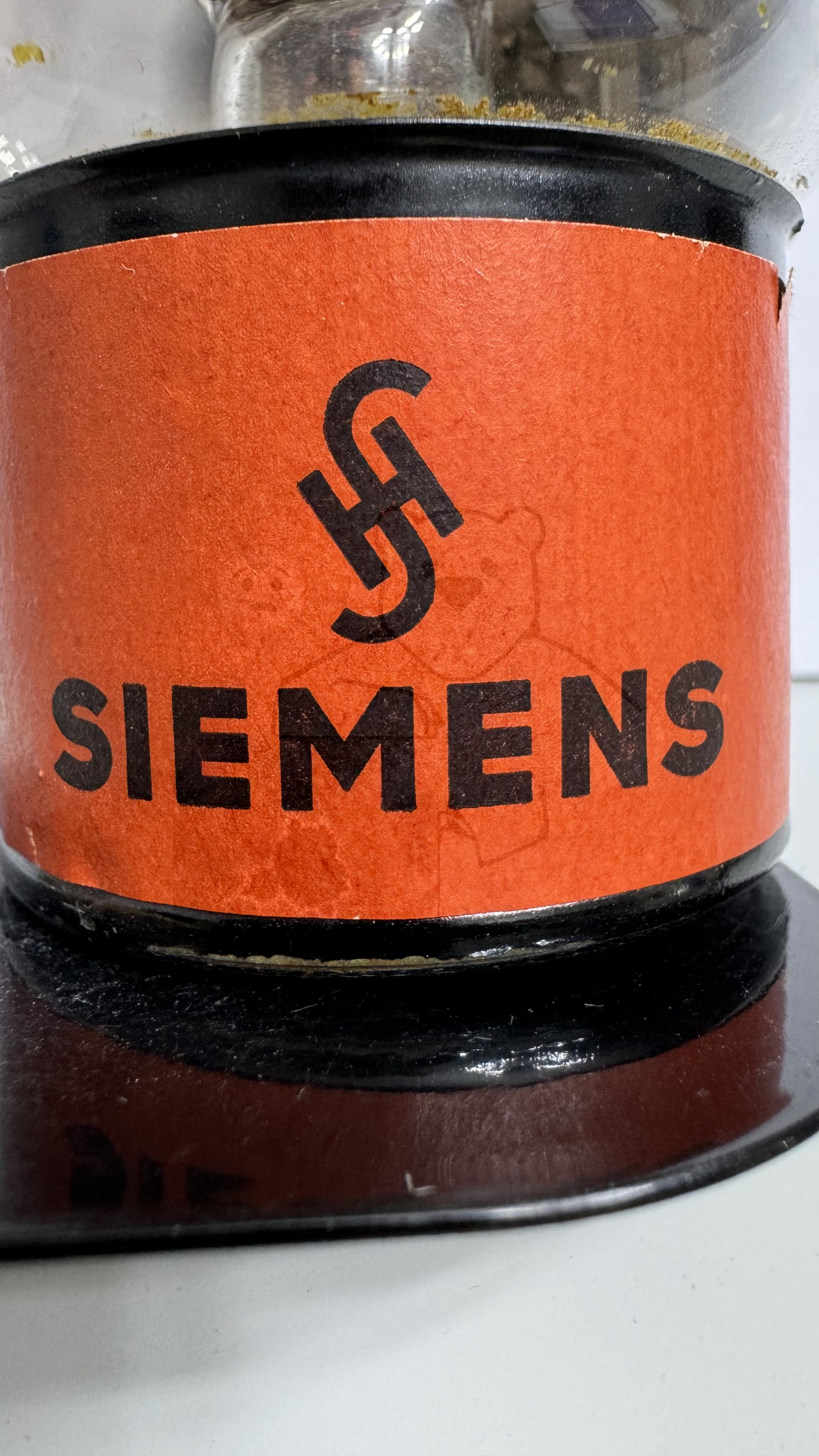

Daten und Bilder der Röhre: Ea

🔎 Beschreibung der Röhre: Ea

Name	Ea
Vergleichsname
Heizspannung (Volt)	8,2
Heizstrom (Ampère)	1,1
Art der Heizung	Direkt

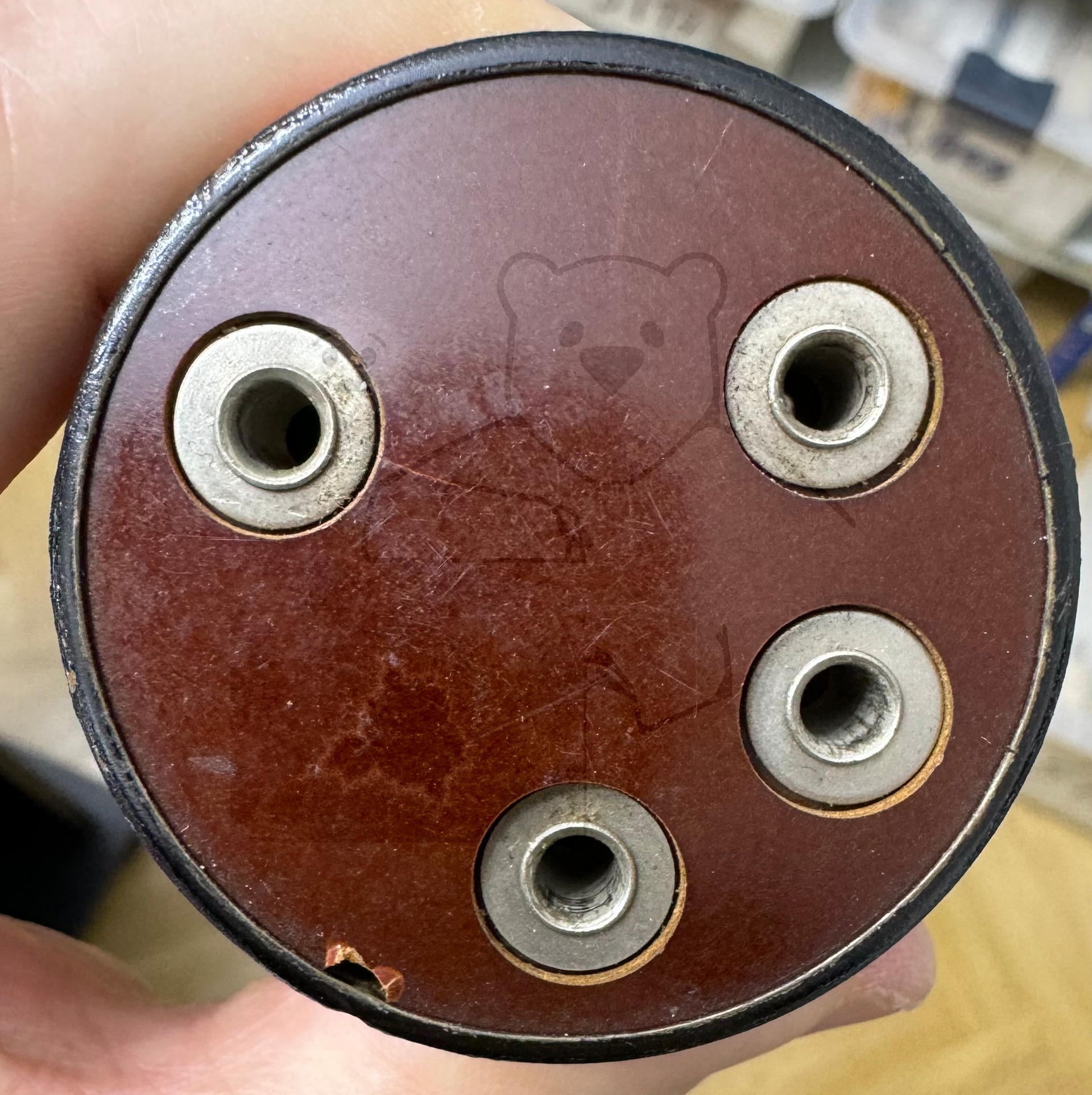

Röhren mit Sockel	→ Informationen zum Sockel: Telefunkensockel, 4pol. (4 Buchsen) → Liste aller Röhren mit: Telefunkensockel, 4pol. (4 Buchsen)
Zusätzliche Informationen	Die seltene Poströhre Ea wurde hauptsächlich als NF-Leistungsverstärker eingesetzt.
Letzte Änderung	04.02.2023 19:17:01

🔎 Beschreibung der Systeme für die Röhre: Ea

	System 1
Kathode	f
Gitter 1	g
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	a
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der Ea

Bildquelle: Max Funke Messkarte

🔎 YouTube Video zu Ea

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/FRpl5O2cUAY (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: Ea
Datenblatt Ea.pdf (98 kB)
Pruefkarte Ea - Funke W19 Roehrenpruefer.pdf (154 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
