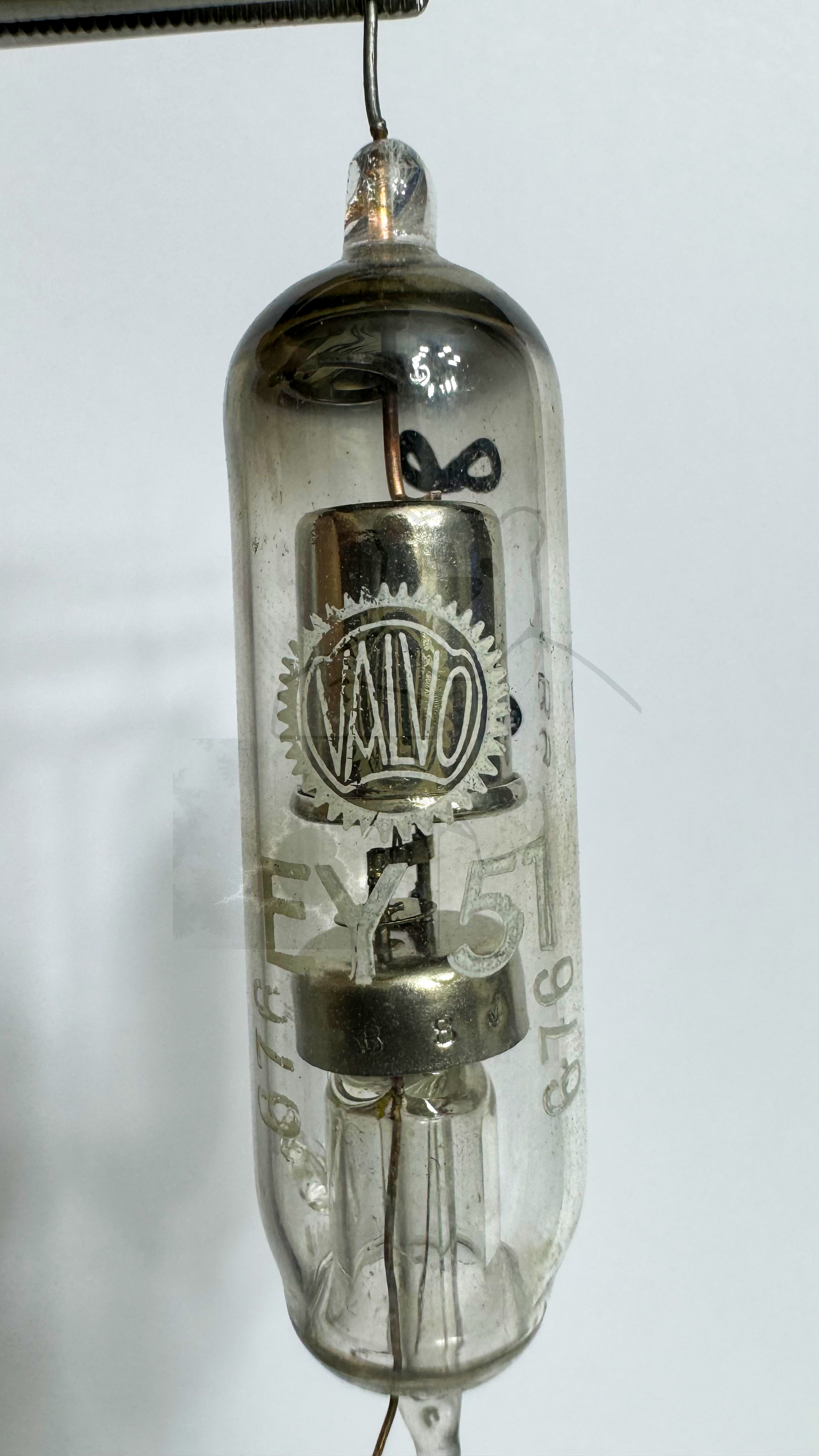

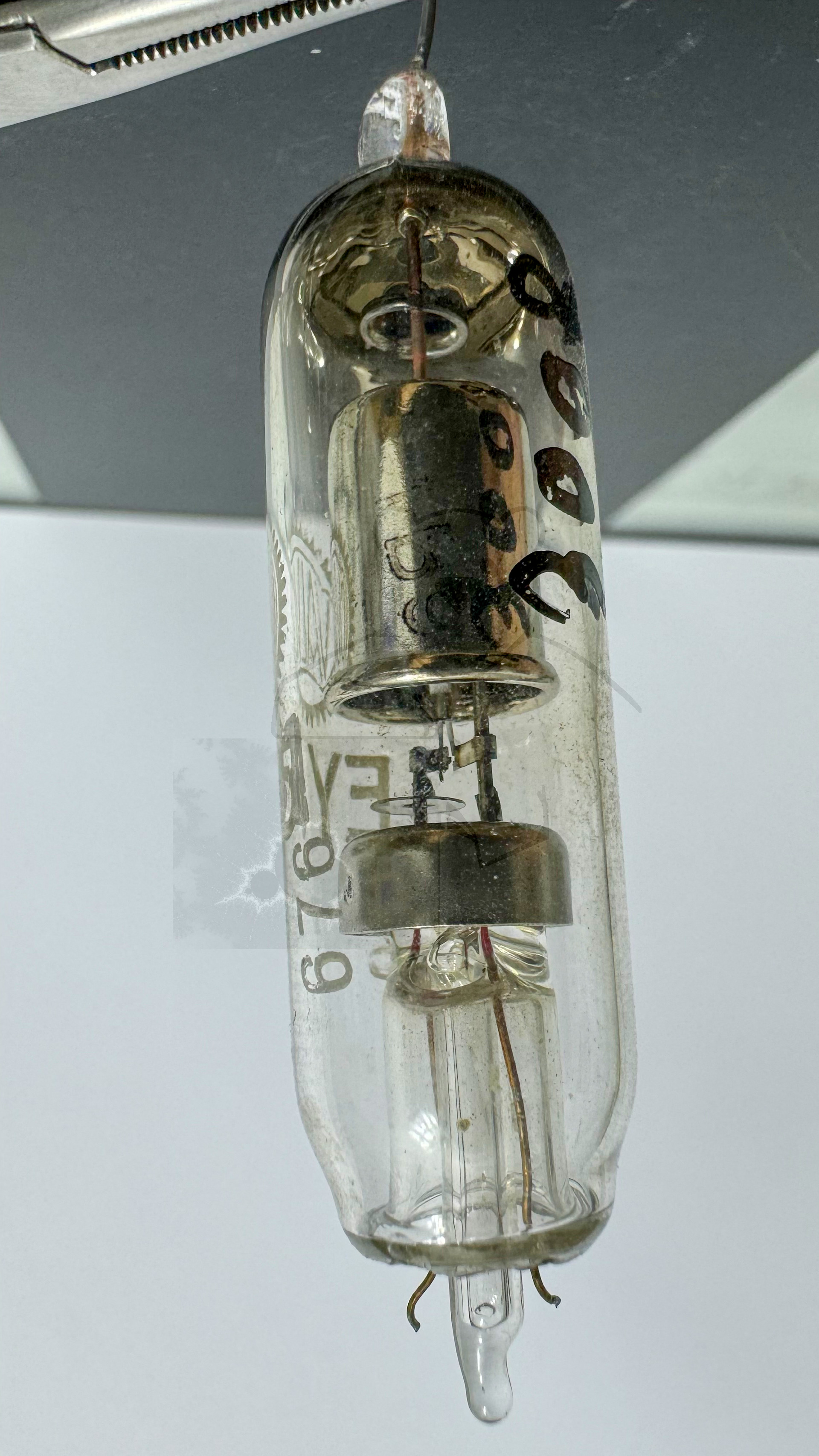

Daten und Bilder der Röhre: EY51

🔎 Beschreibung der Röhre: EY51

Name	EY51
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,09
Art der Heizung	Direkt
Röhren mit Sockel	Drahtanschluesse → Liste aller Röhren mit: Drahtanschluesse
Zusätzliche Informationen
Letzte Änderung	03.06.2018 06:14:57

🔎 Beschreibung der Systeme für die Röhre: EY51

	System 1
Kathode	k
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Draht an der Röhrenspitze
Anode 2
Leuchtschirm
Heizung	f, f
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

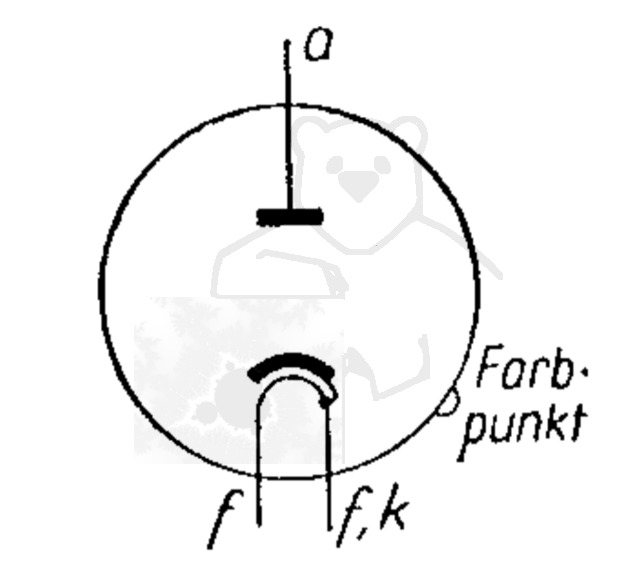

🔎 Sockelschaltung der EY51

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: EY51
Datenblatt EY51 La Radiotechnique [www.tubedata.info].pdf (43 kB)
Datenblatt EY51 Mazda Belvu [www.tubedata.info].pdf (116 kB)
Datenblatt EY51 Mullard [www.tubedata.info].pdf (35 kB)
Datenblatt EY51 Philips.pdf (112 kB)
Datenblatt EY51 RFT.pdf (65 kB)
Datenblatt EY51 Telefunken Handbuch der Rundfunk Roehren Band 2.pdf (1729 kB)
Pruefkarte EY51 6X2 R12 SU61 CV426 - Neuberger RPM370 Roehrenmessgeraet.pdf (204 kB)
