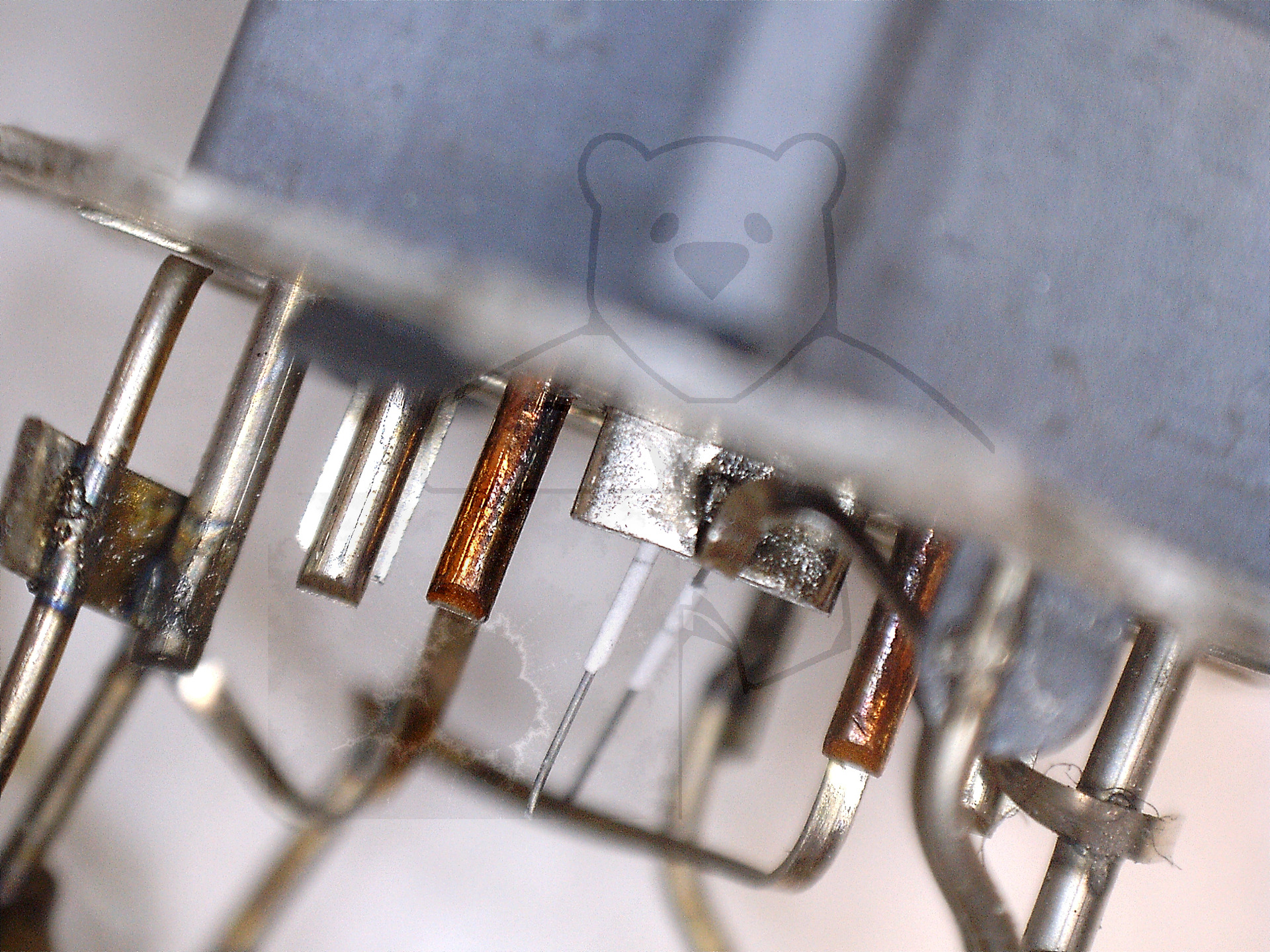

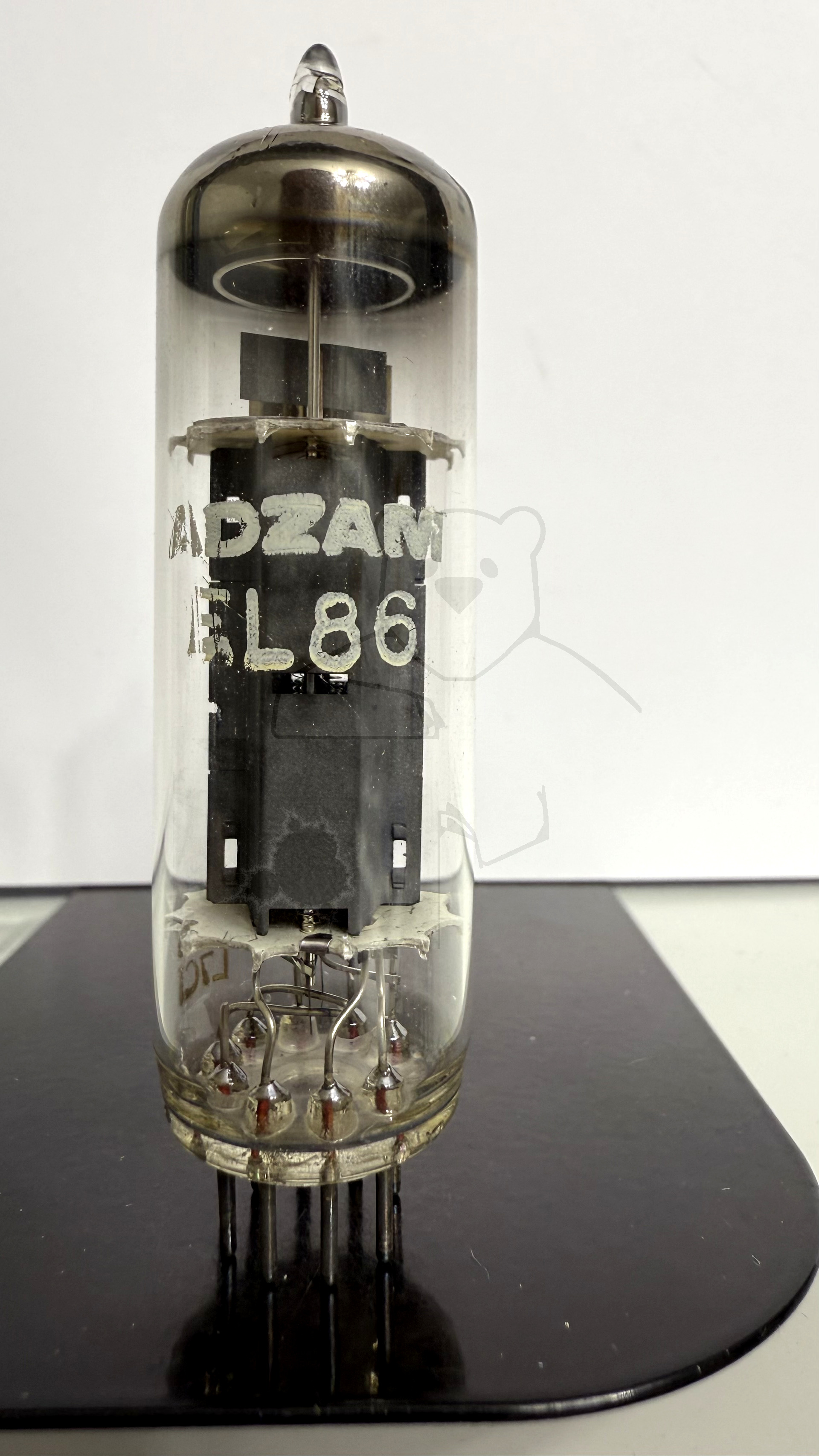

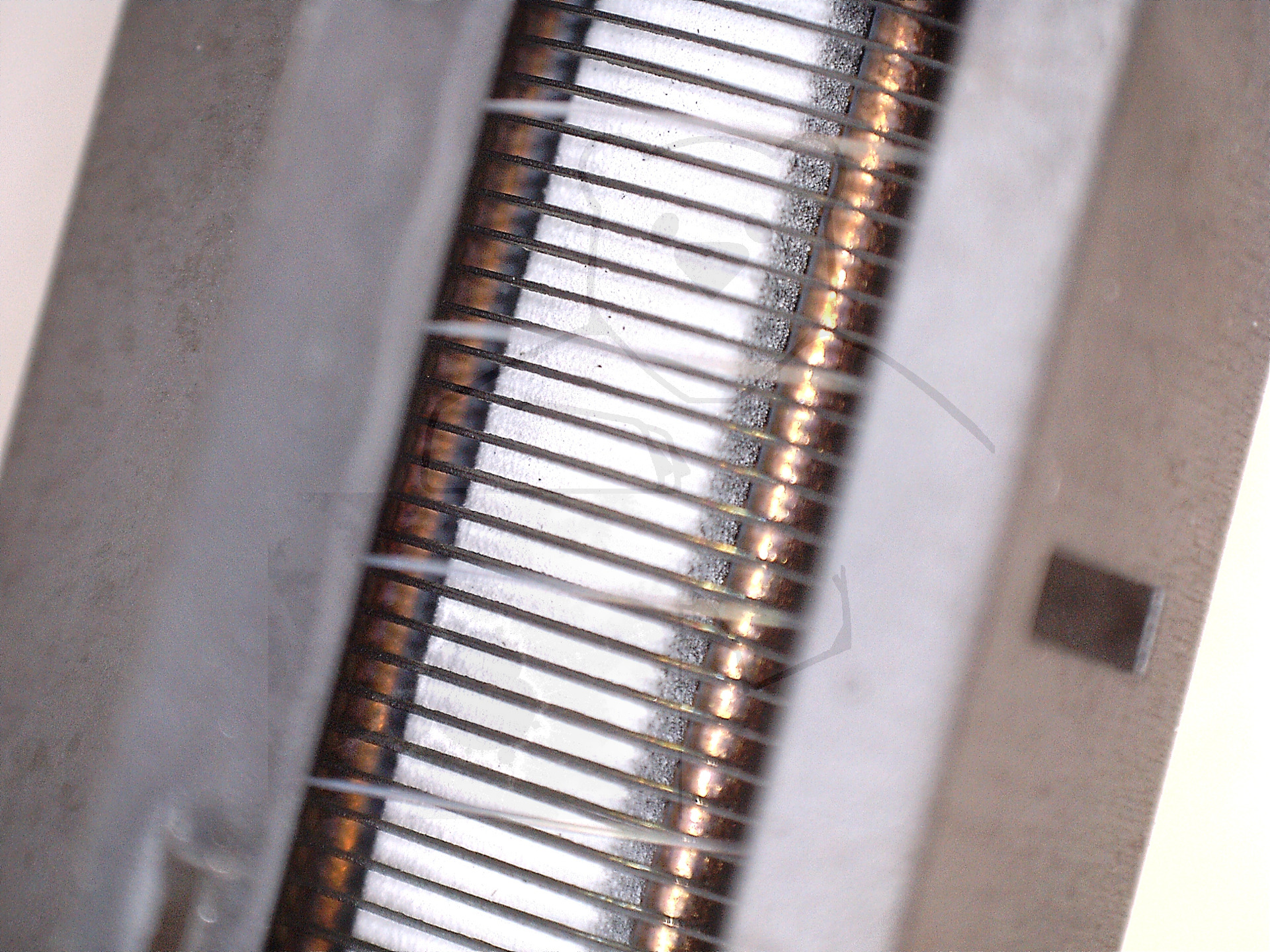

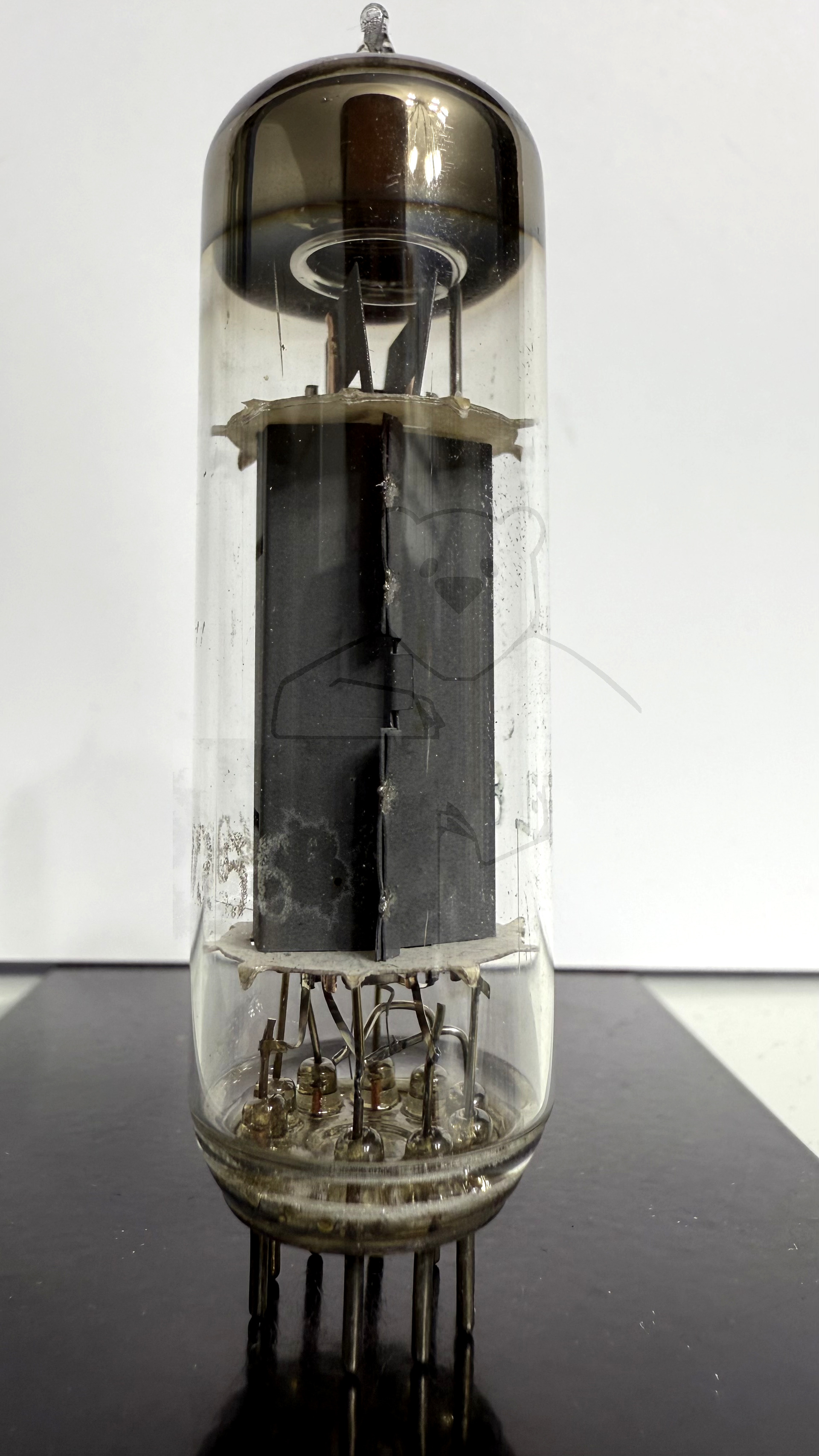

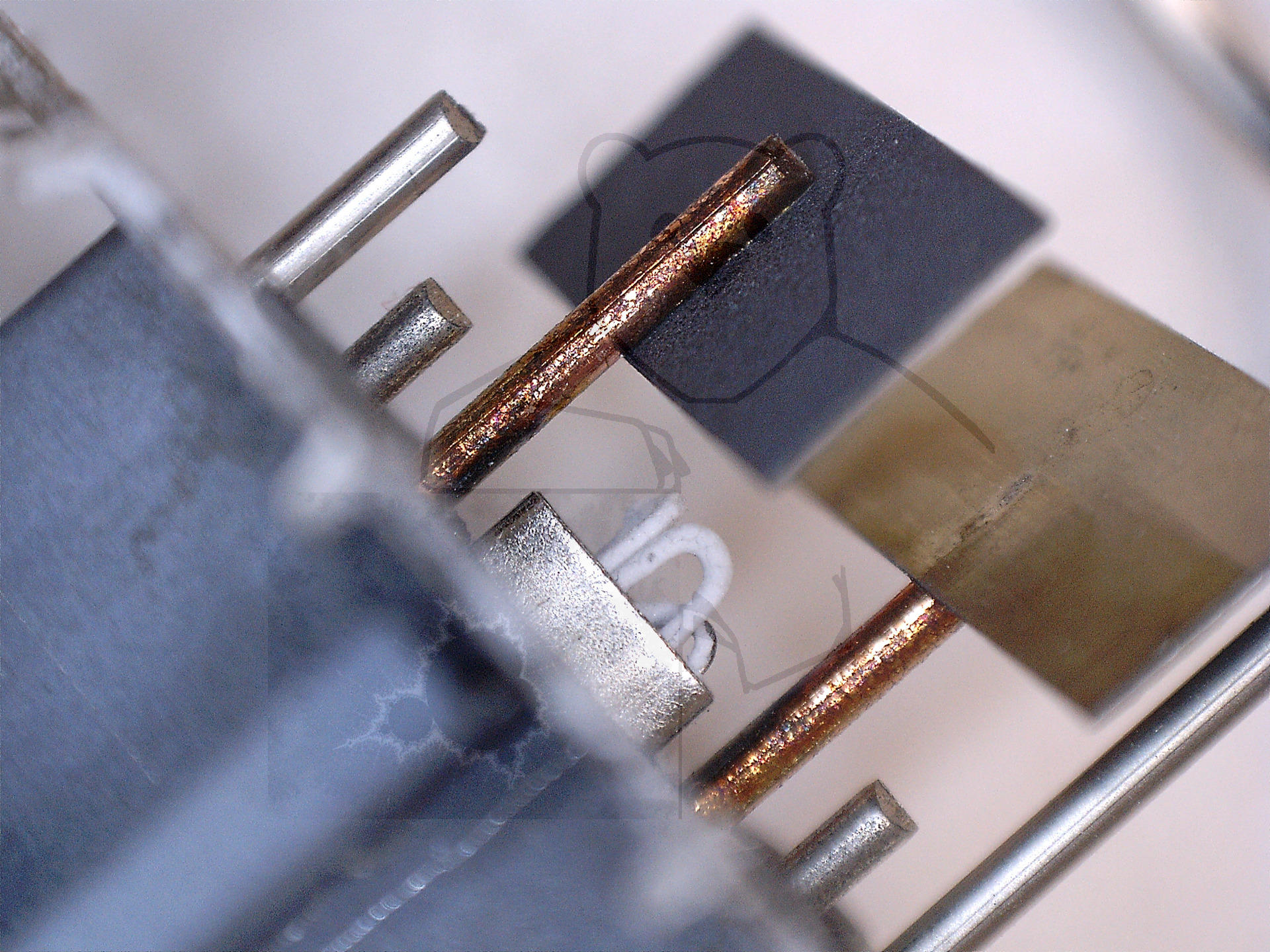

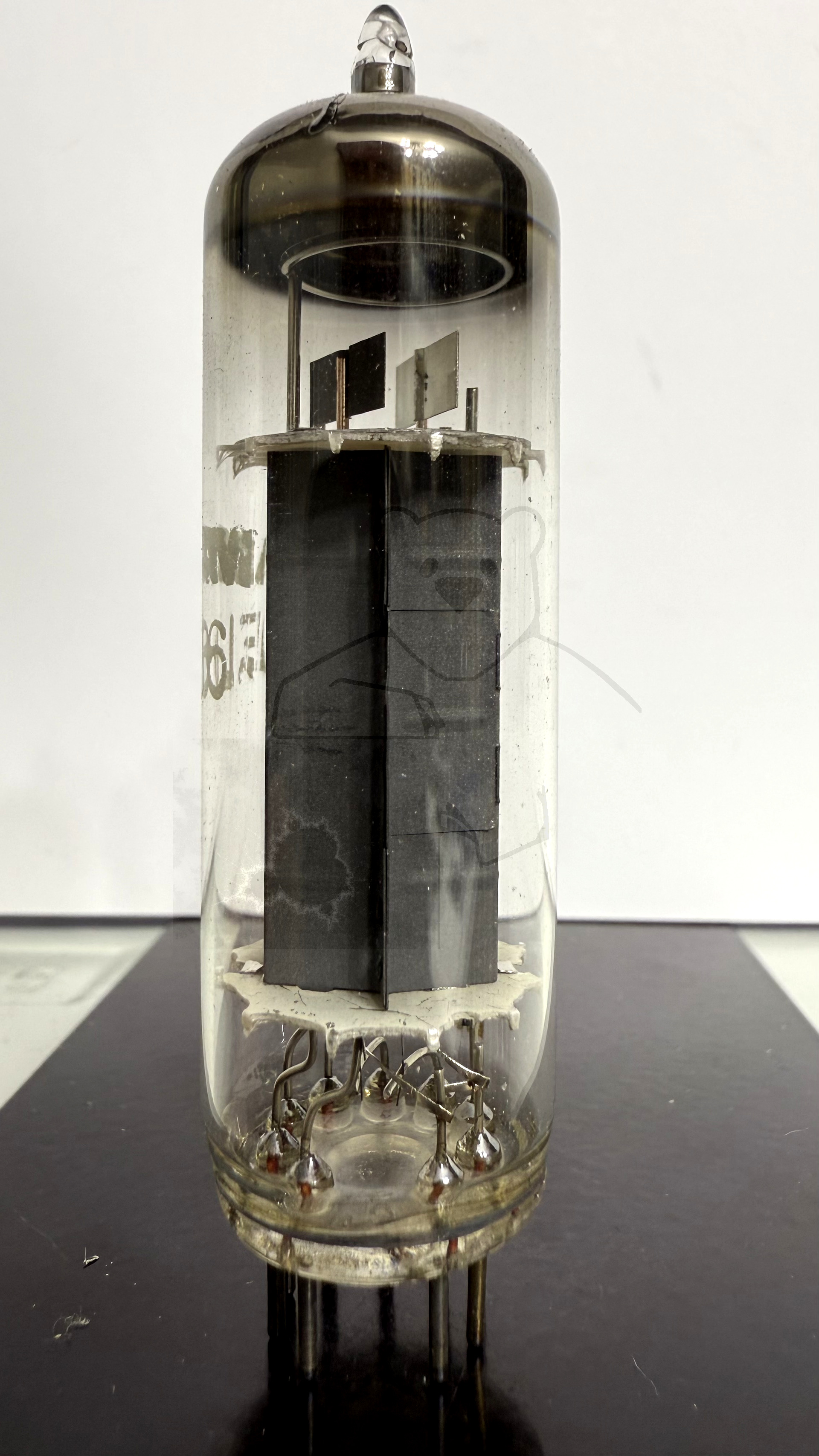

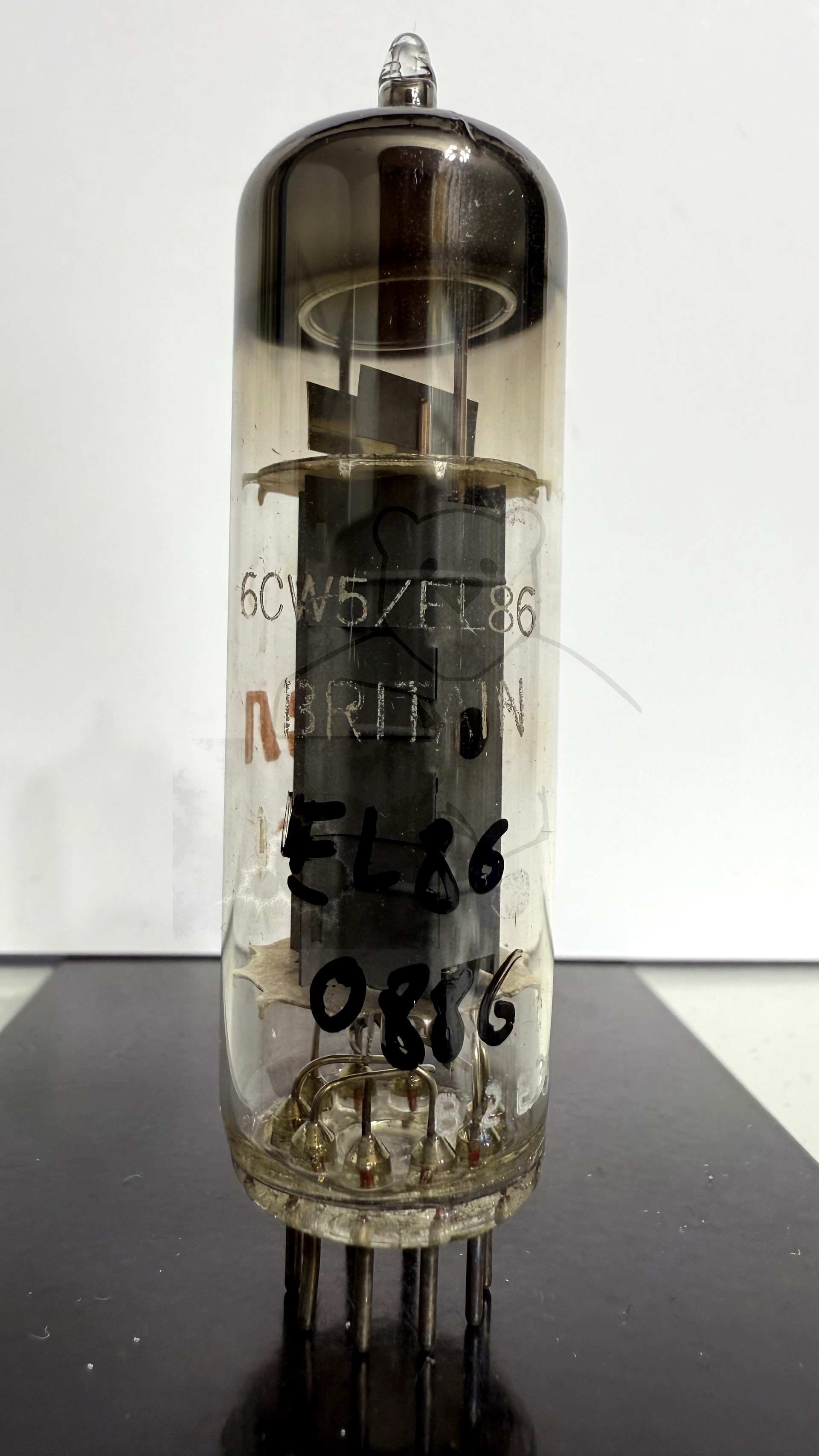

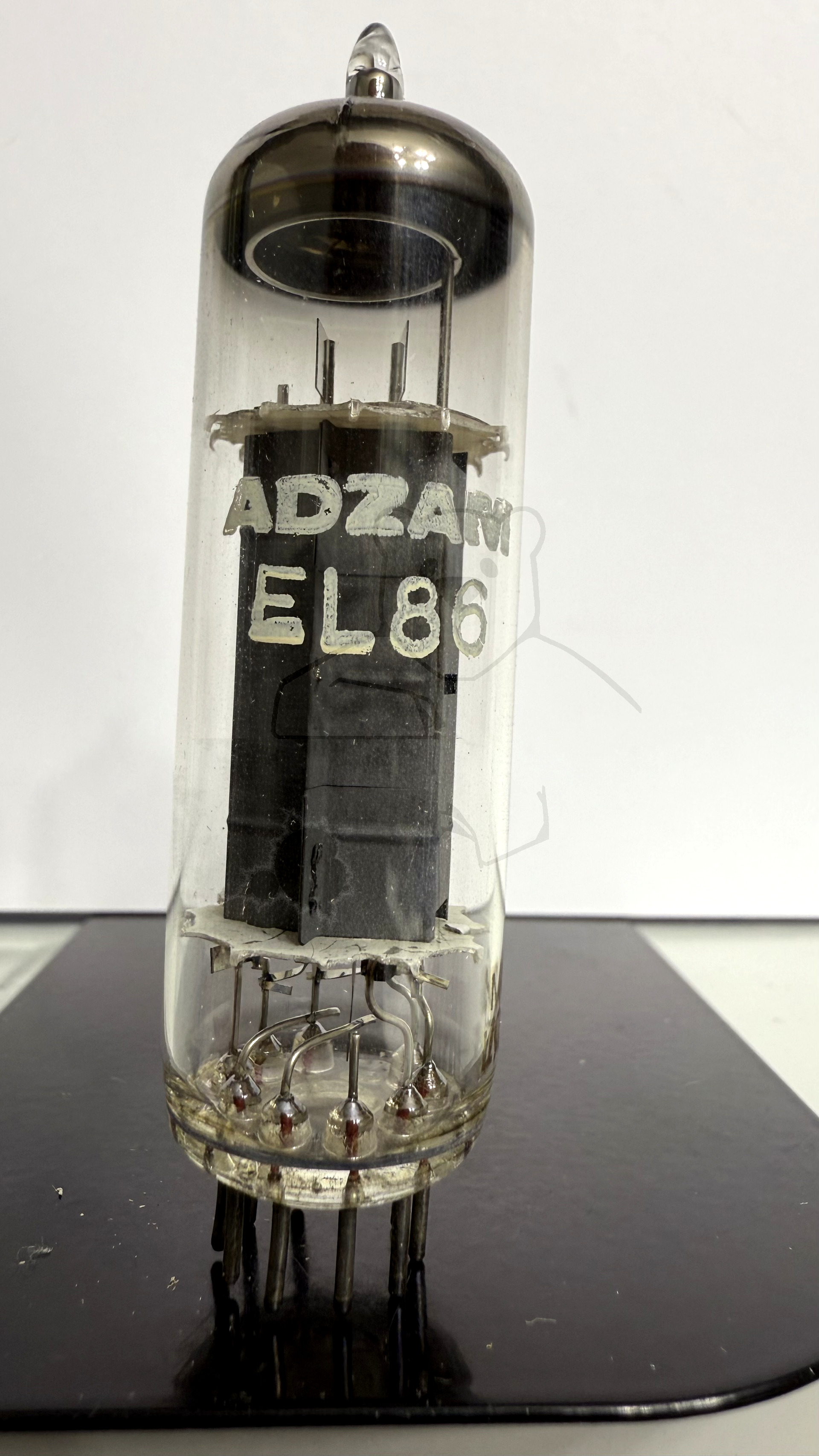

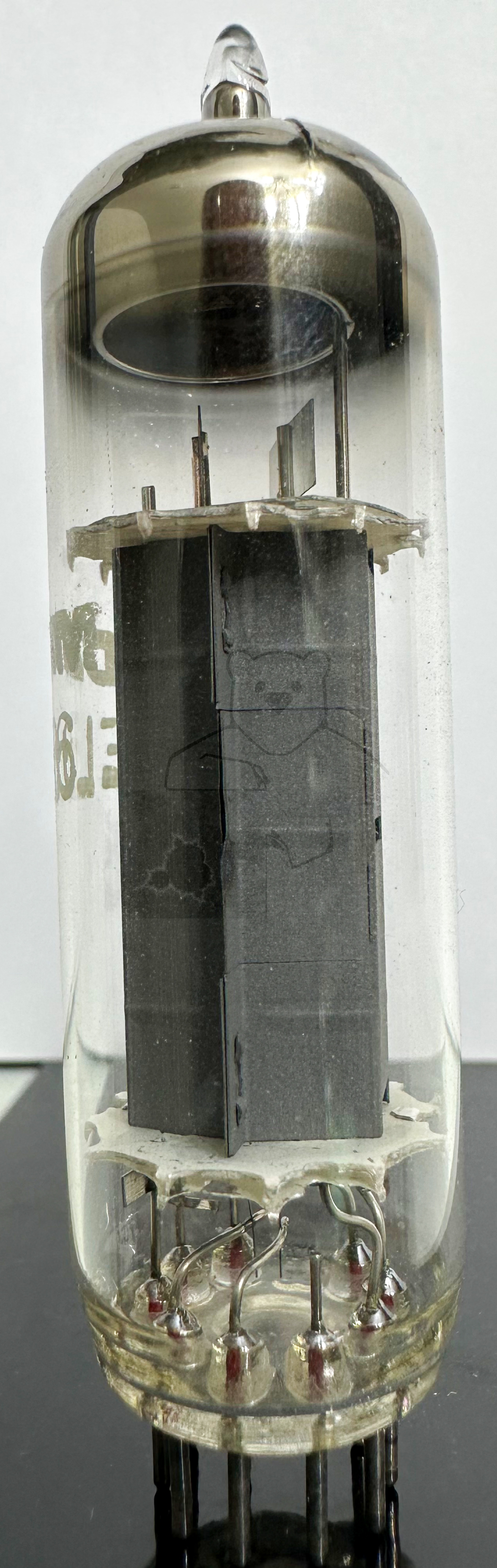

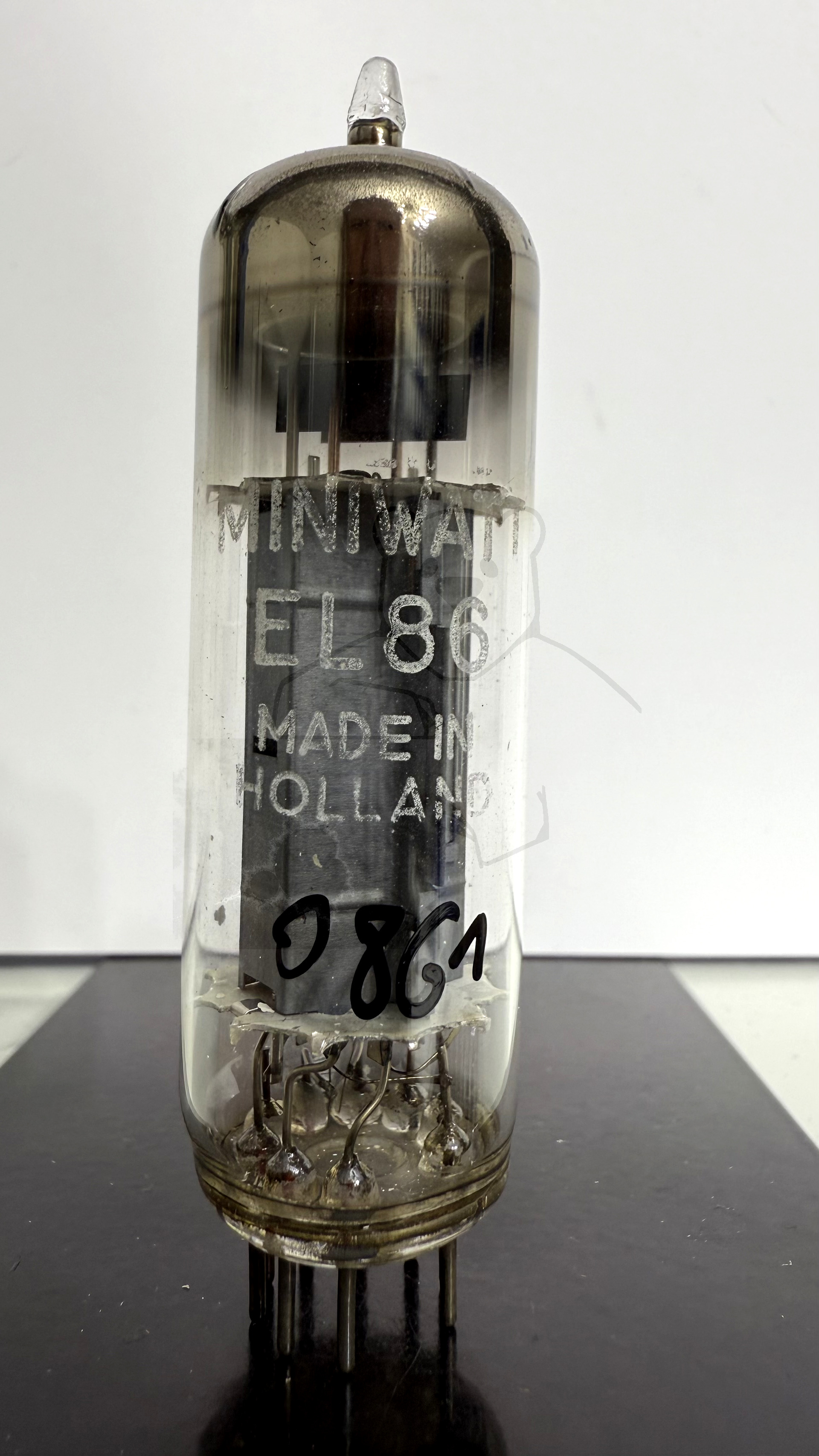

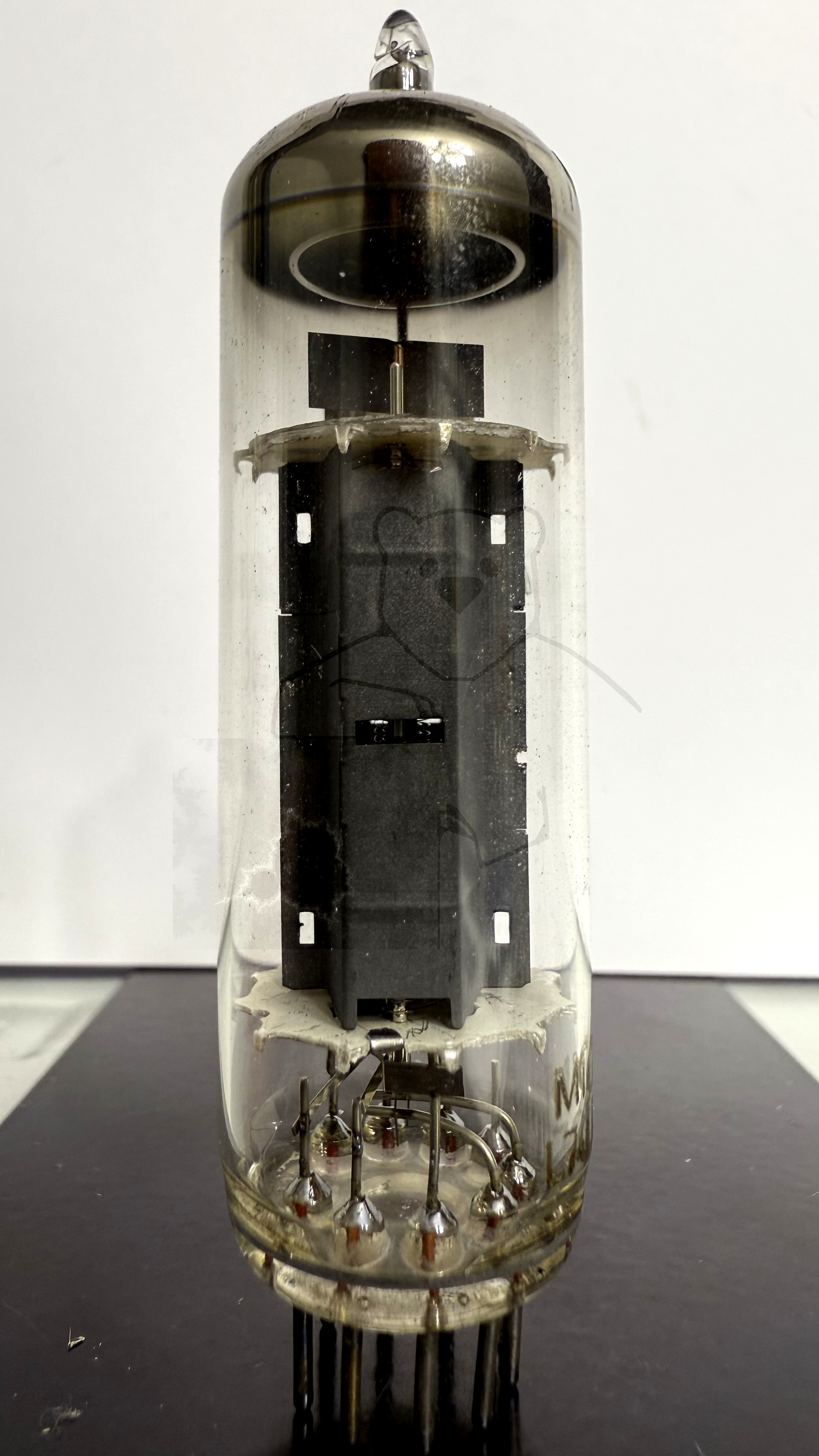

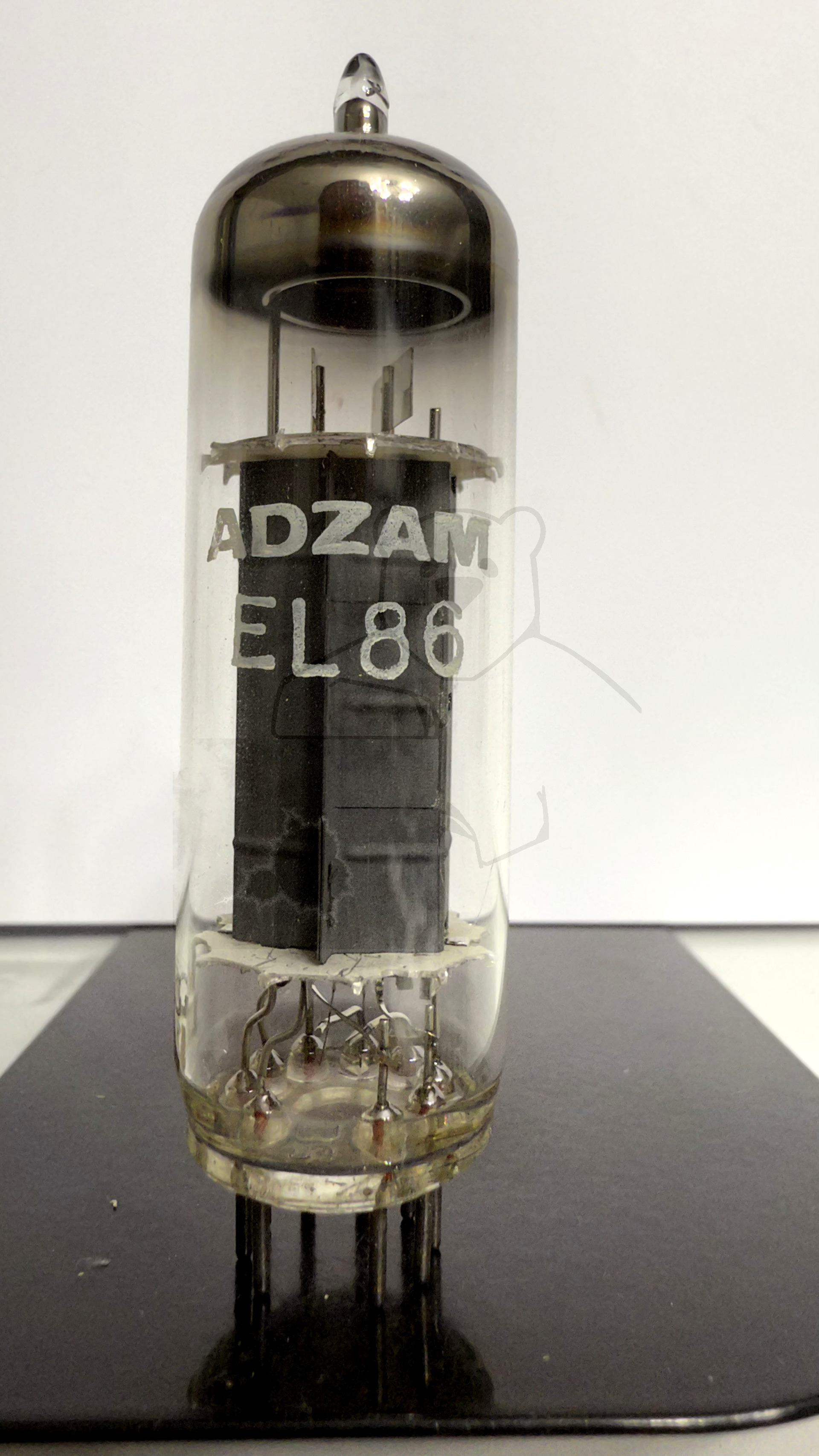

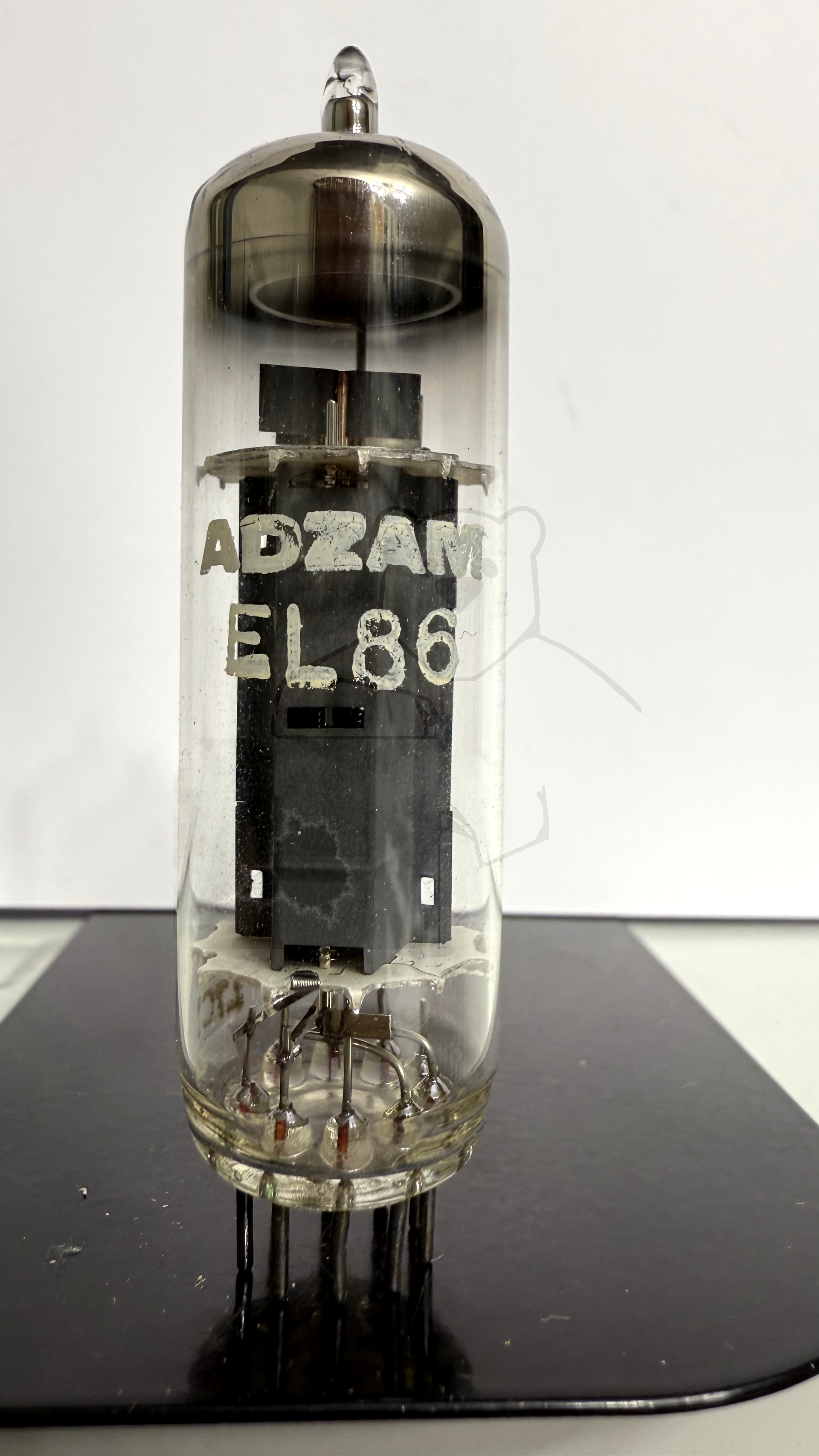

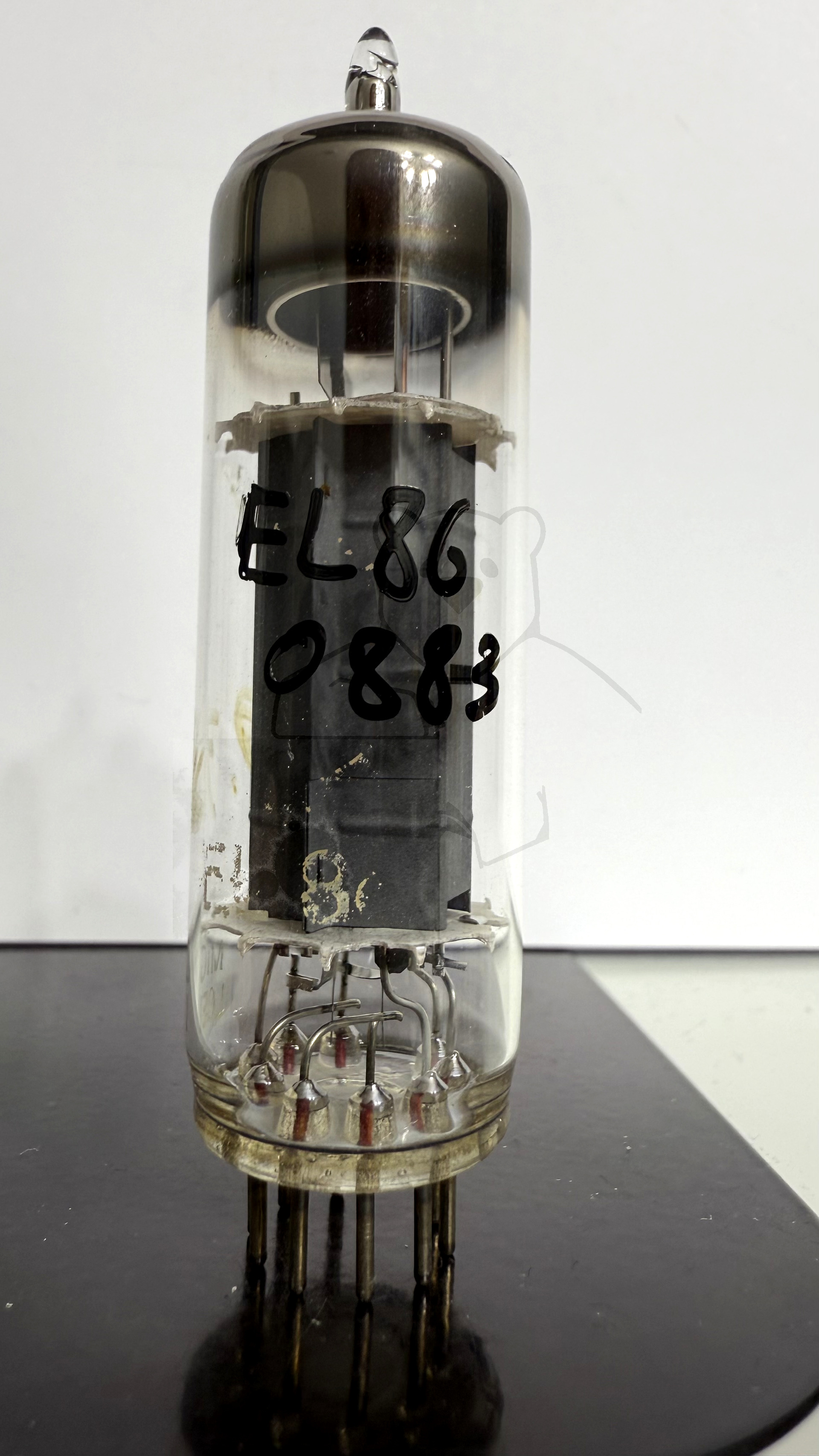

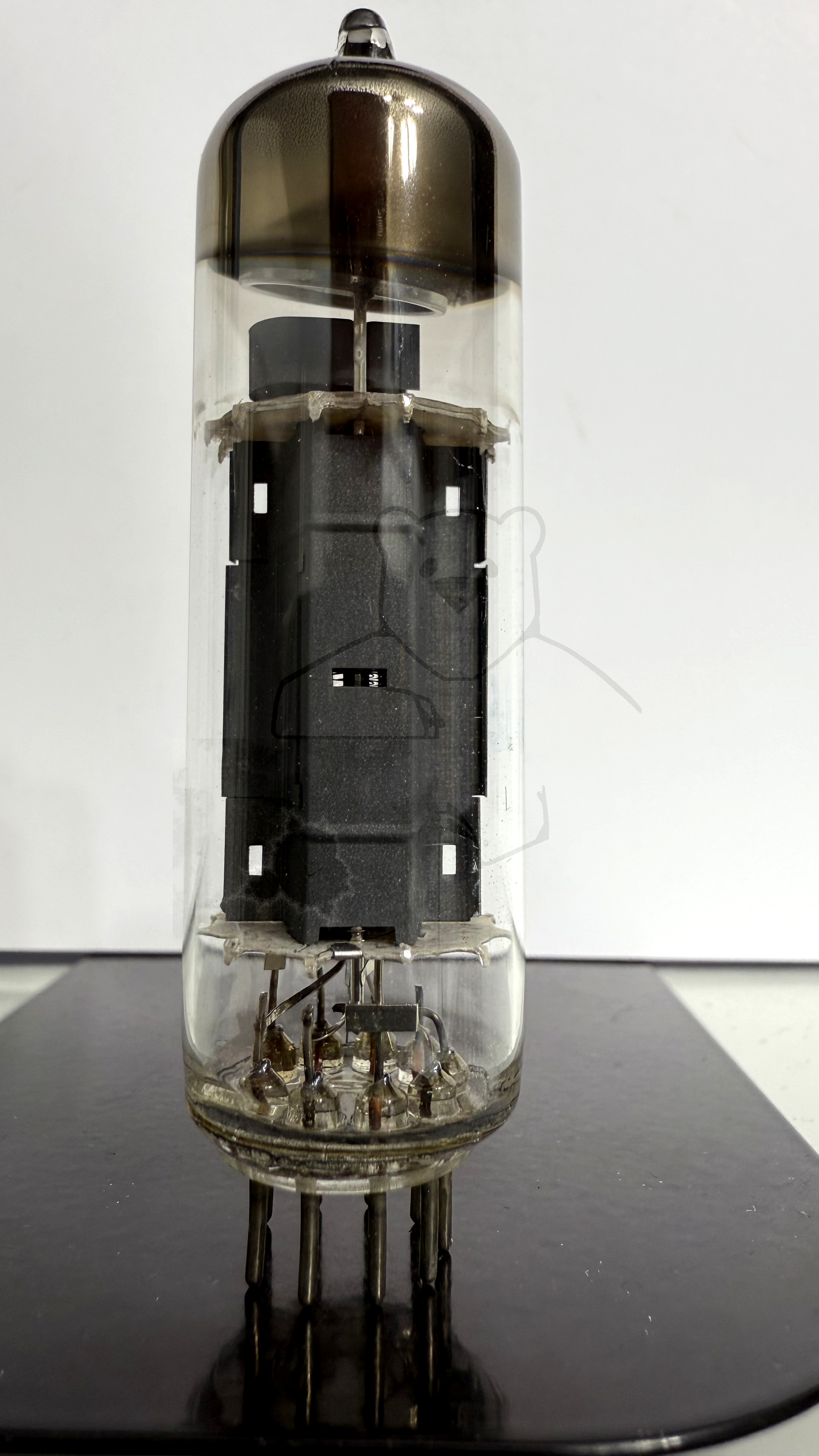

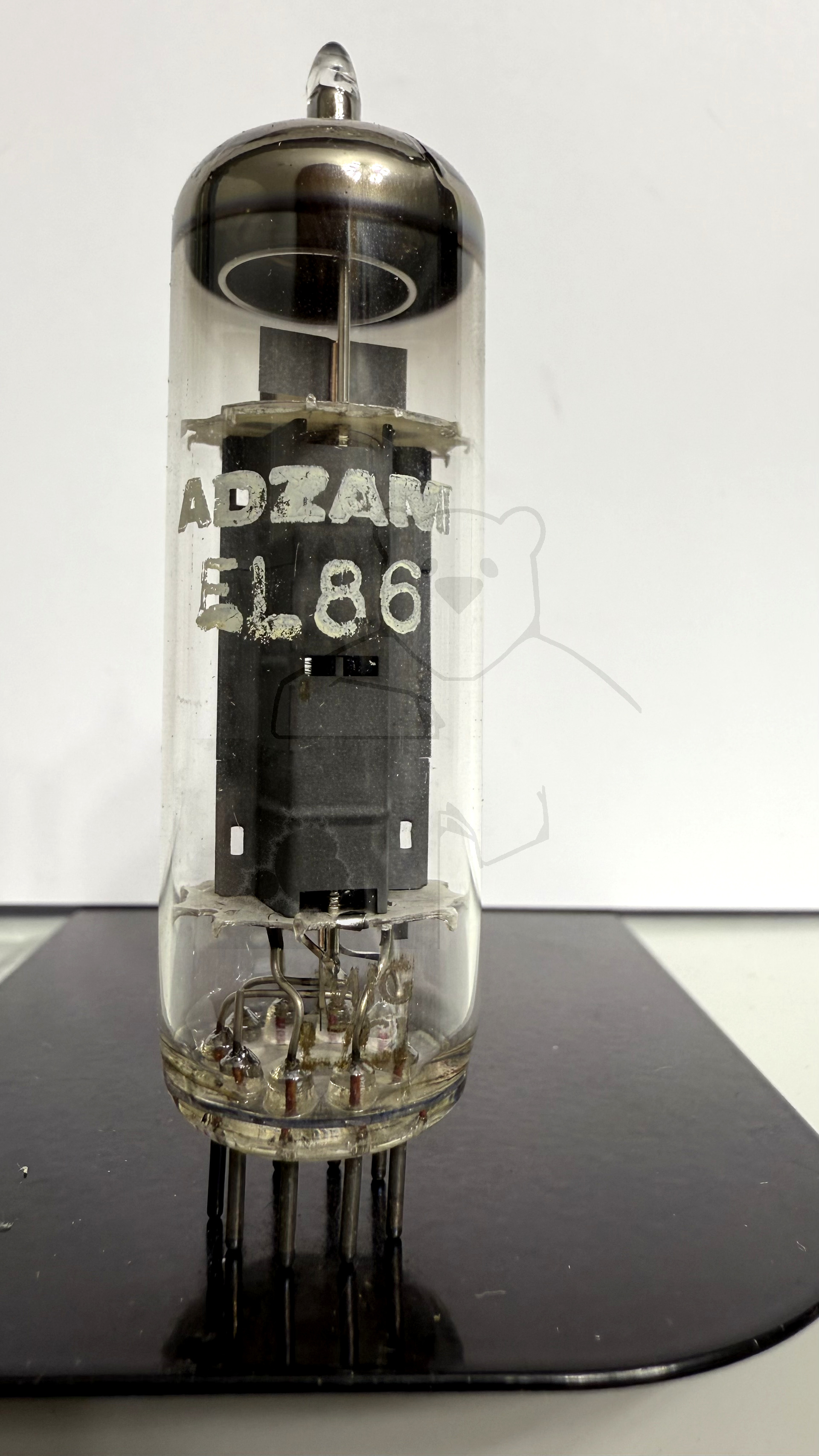

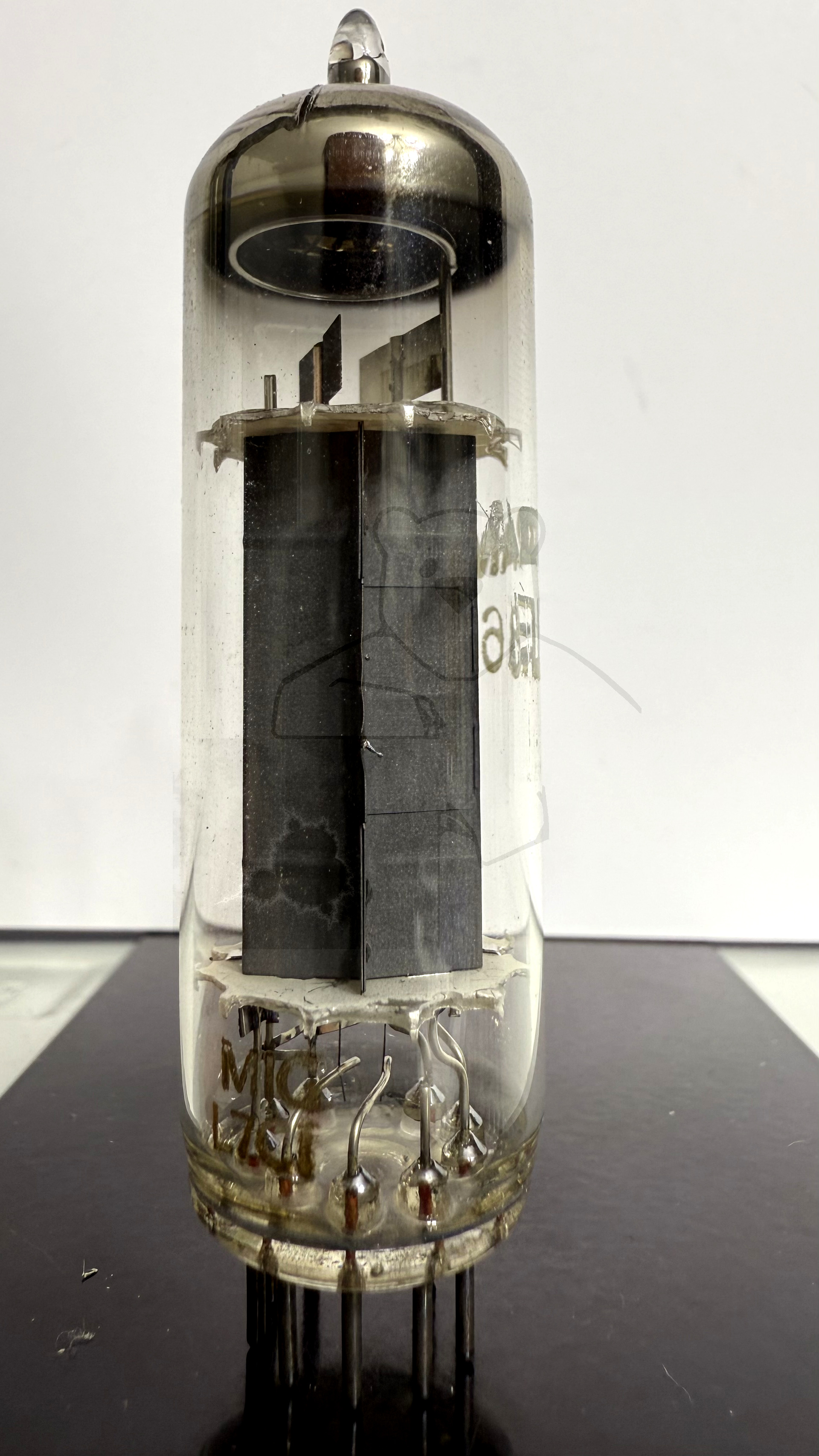

Daten und Bilder der Röhre: EL86

🔎 Beschreibung der Röhre: EL86

Name	EL86
Vergleichsname	→ 6CW5
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,76
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	11.02.2023 18:20:12

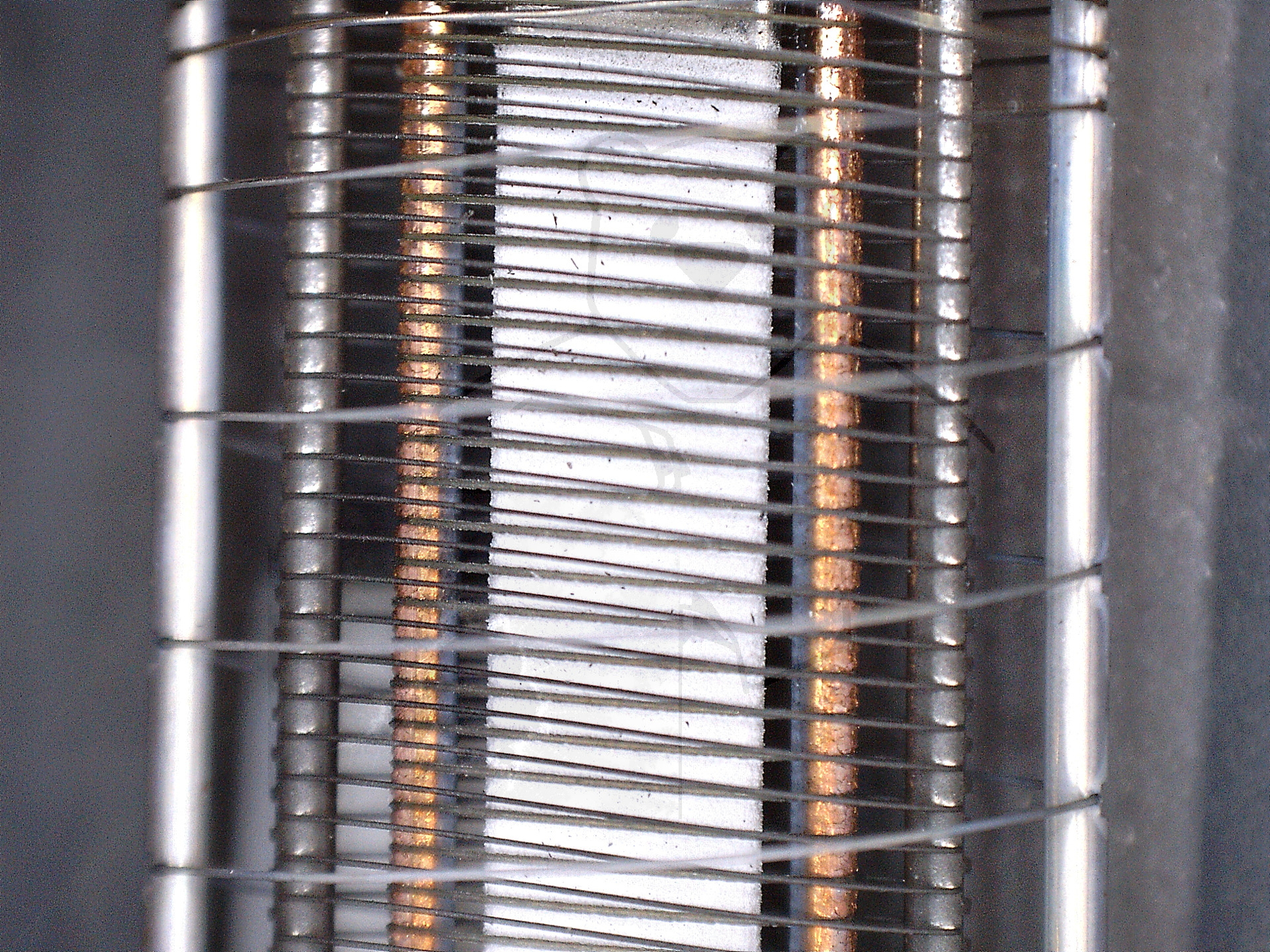

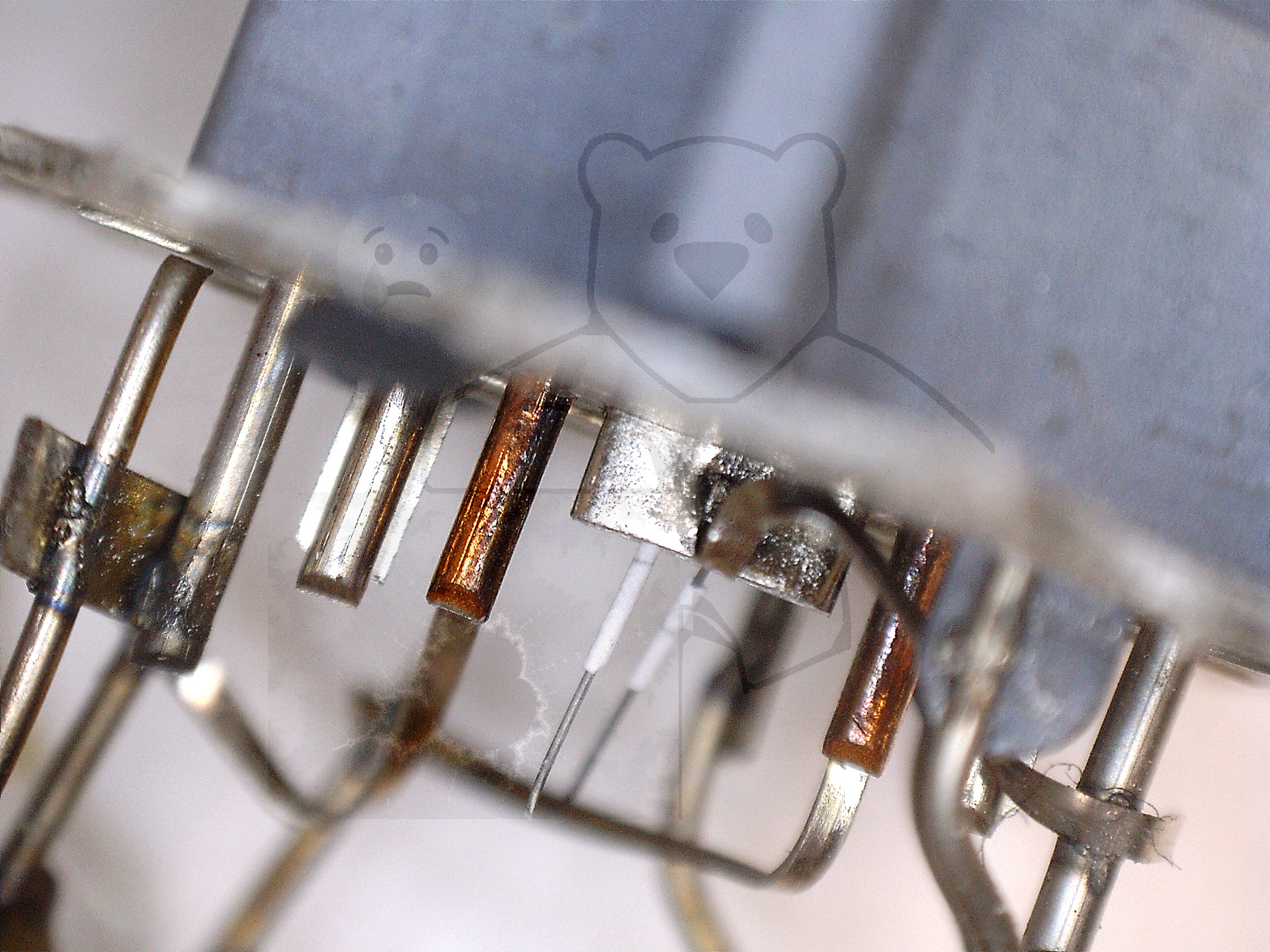

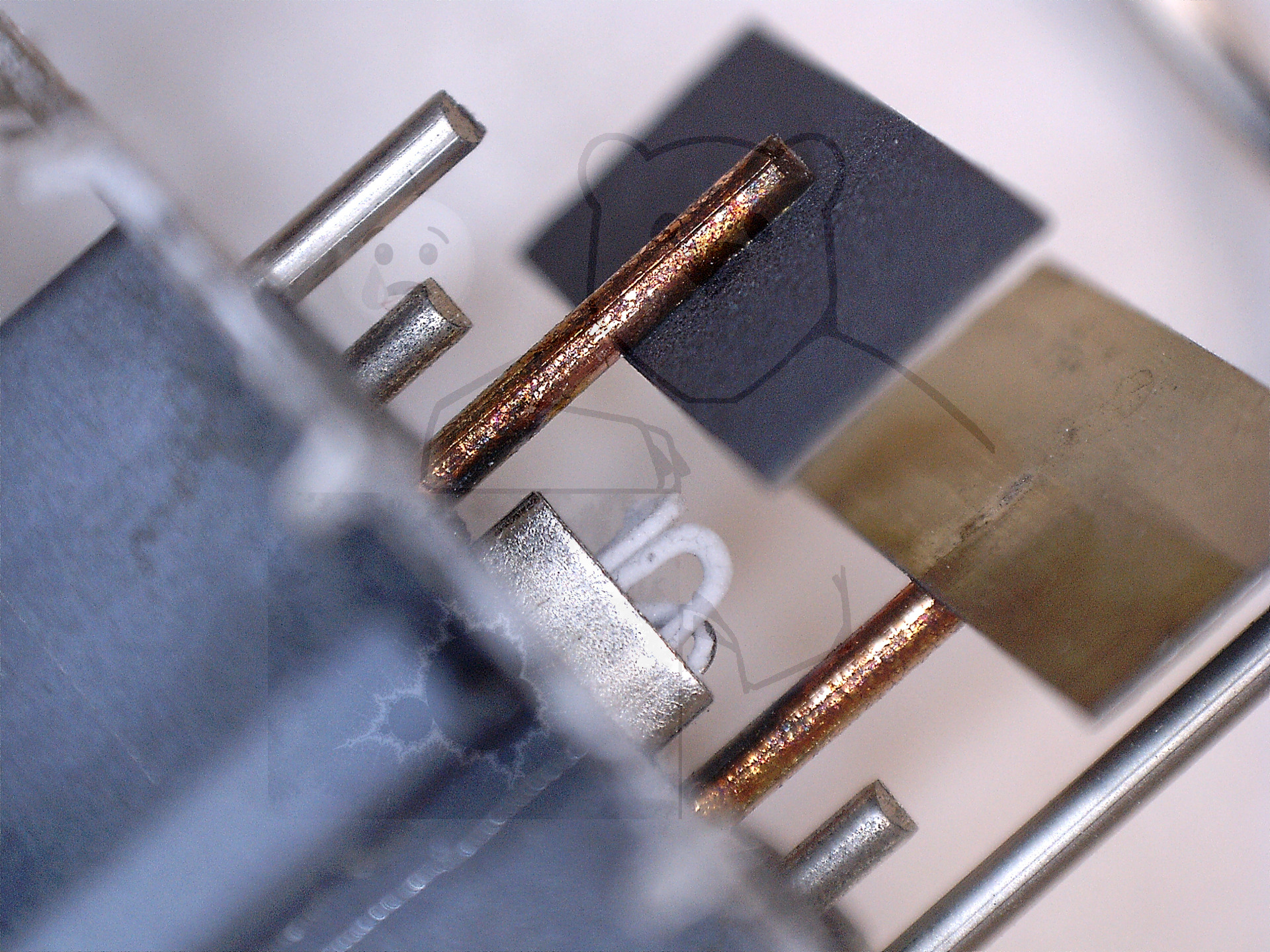

🔎 Beschreibung der Systeme für die Röhre: EL86

	System 1
Kathode	3
Gitter 1	2
Gitter 2	9
Gitter 3	3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

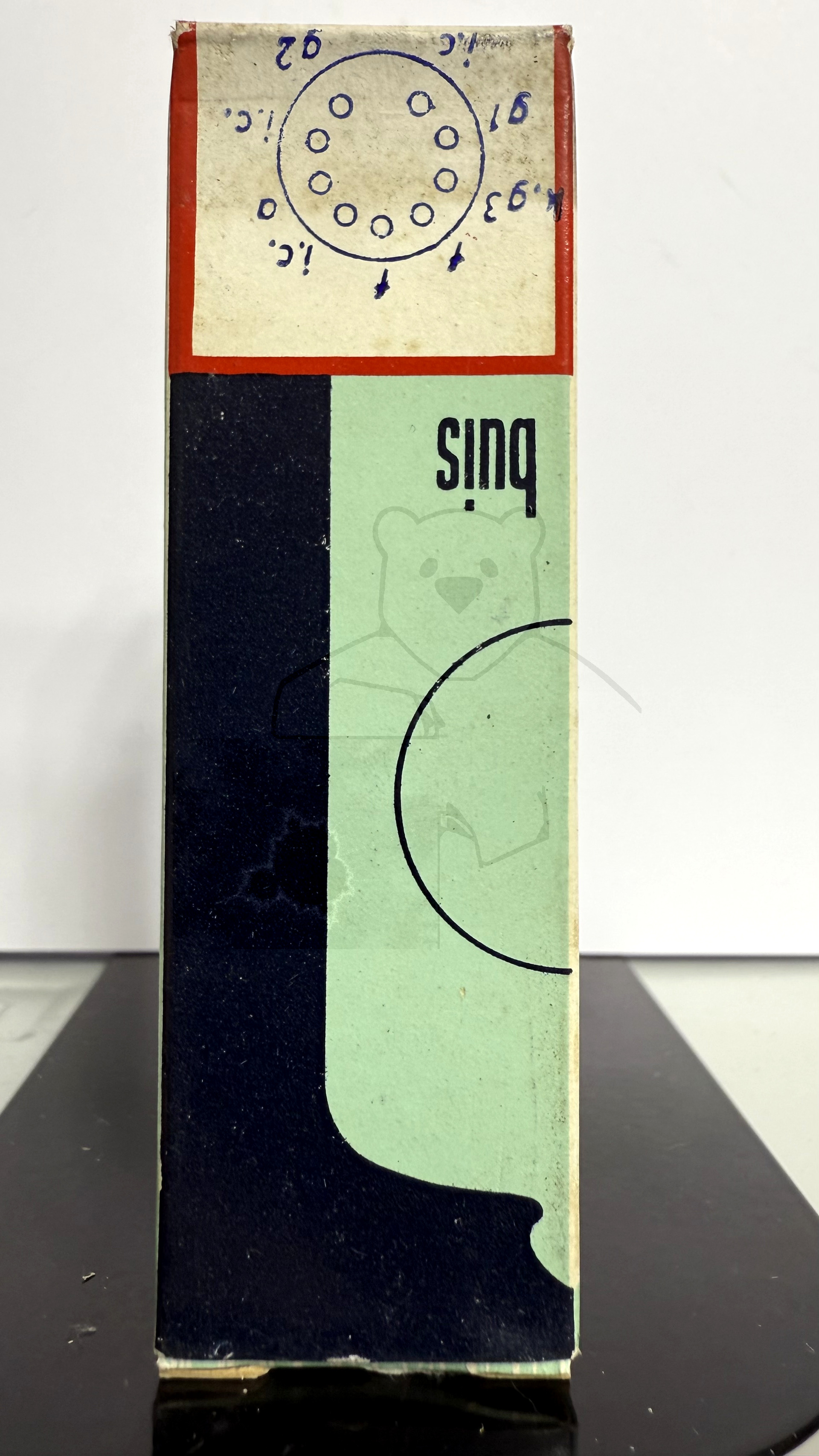

🔎 Sockelschaltung der EL86

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu EL86

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/v4fKEx-AAlk (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: EL86
Datenblatt EL86 La Radiotechnique [www.tubedata.info].pdf (328 kB)
Datenblatt EL86 Lamina [www.tubedata.info].pdf (2192 kB)
Datenblatt EL86 Mullard [www.tubedata.info].pdf (84 kB)
Datenblatt EL86 Philips Version 1 [www.tubedata.info].pdf (1005 kB)
Datenblatt EL86 Philips Version 2 [www.tubedata.info].pdf (258 kB)
Datenblatt EL86 Telefunken Handbuch der Rundfunk Roehren Band 2.pdf (3629 kB)
Datenblatt EL86F Mazda Belvu [www.tubedata.info].pdf (439 kB)
Pruefkarte EL86 - Funke W19 Roehrenpruefer.pdf (151 kB)
Pruefkarte EL86 - Neuberger RPM370 Roehrenmessgeraet.pdf (210 kB)
