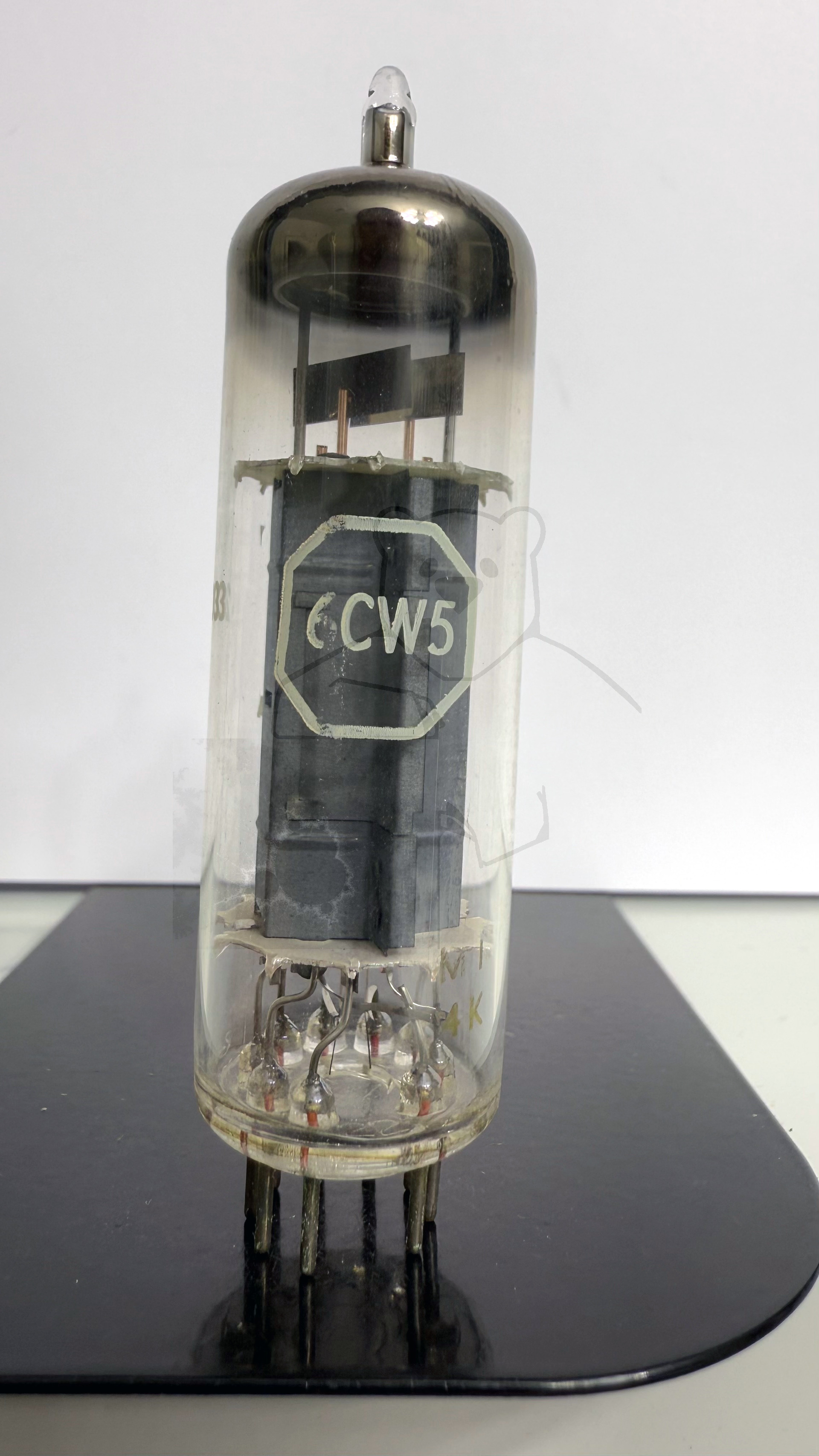

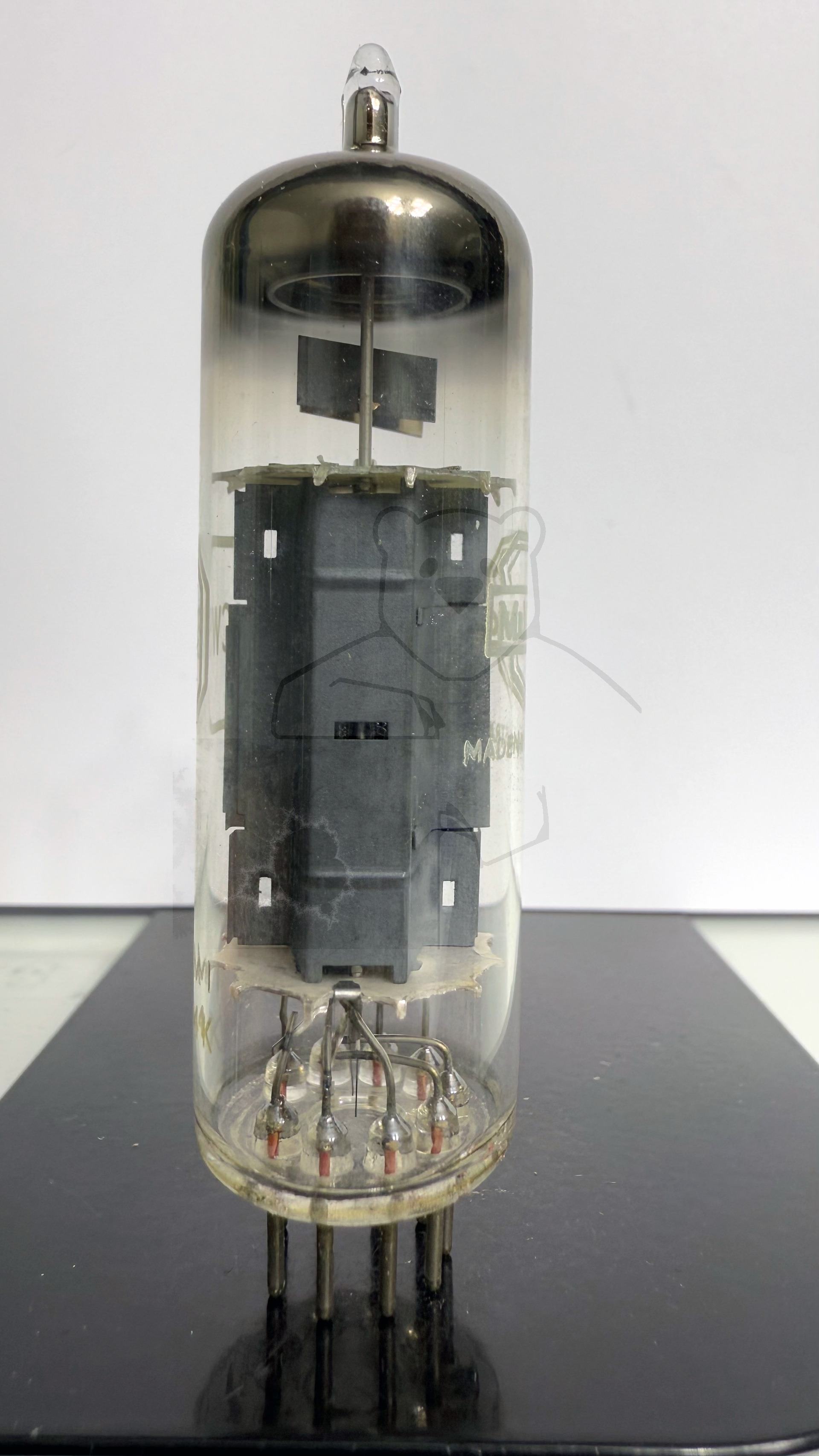

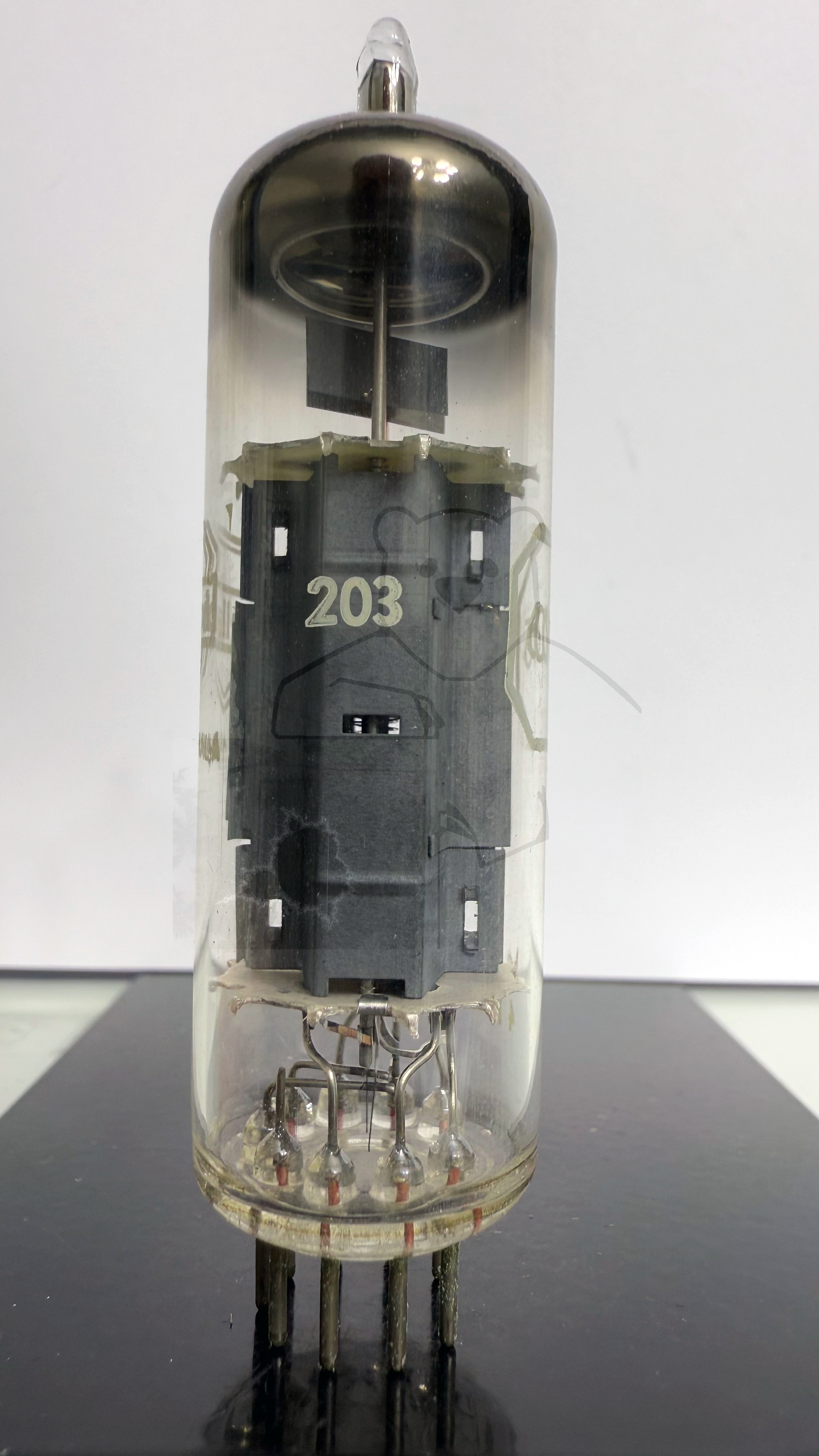

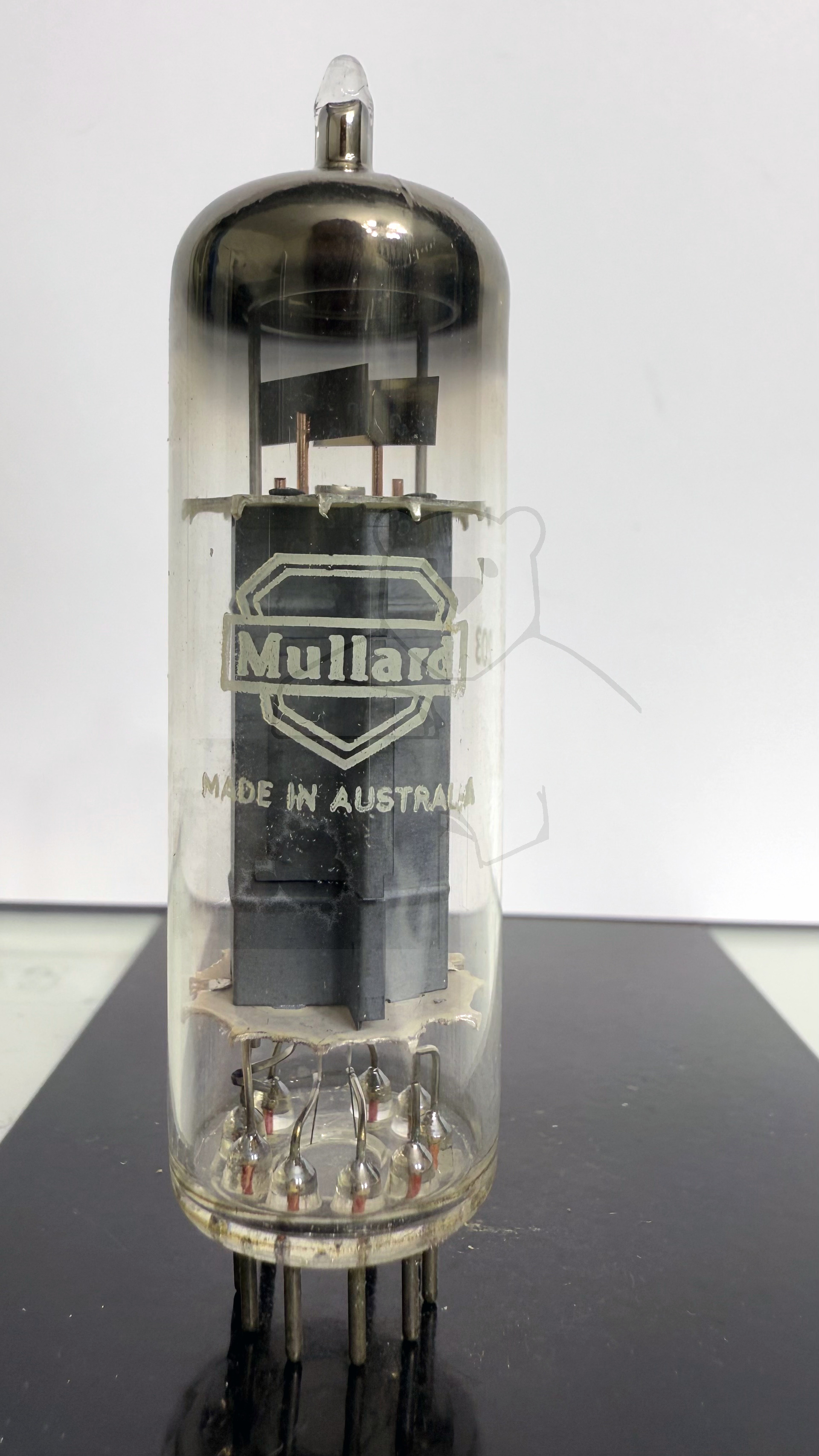

Daten und Bilder der Röhre: 6CW5

🔎 Beschreibung der Röhre: 6CW5

Name	6CW5
Vergleichsname	→ EL86
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,76
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	15.09.2016 22:51:04

🔎 Beschreibung der Systeme für die Röhre: 6CW5

	System 1
Kathode	3
Gitter 1	2
Gitter 2	9
Gitter 3	3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

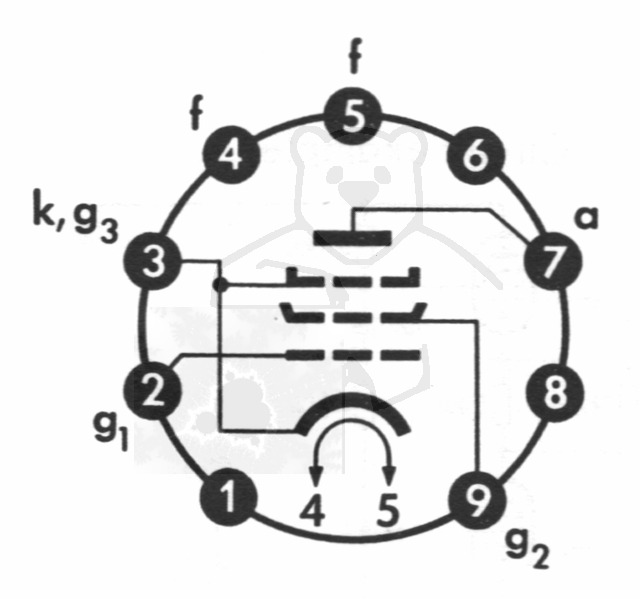

🔎 Sockelschaltung der 6CW5

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: 6CW5
Datenblatt 6CW5 General Electric.pdf (320 kB)
Datenblatt 6CW5 RCA [www.tubedata.info].pdf (75 kB)
Datenblatt 6CW5 Tung-Sol [www.tubedata.info].pdf (308 kB)
