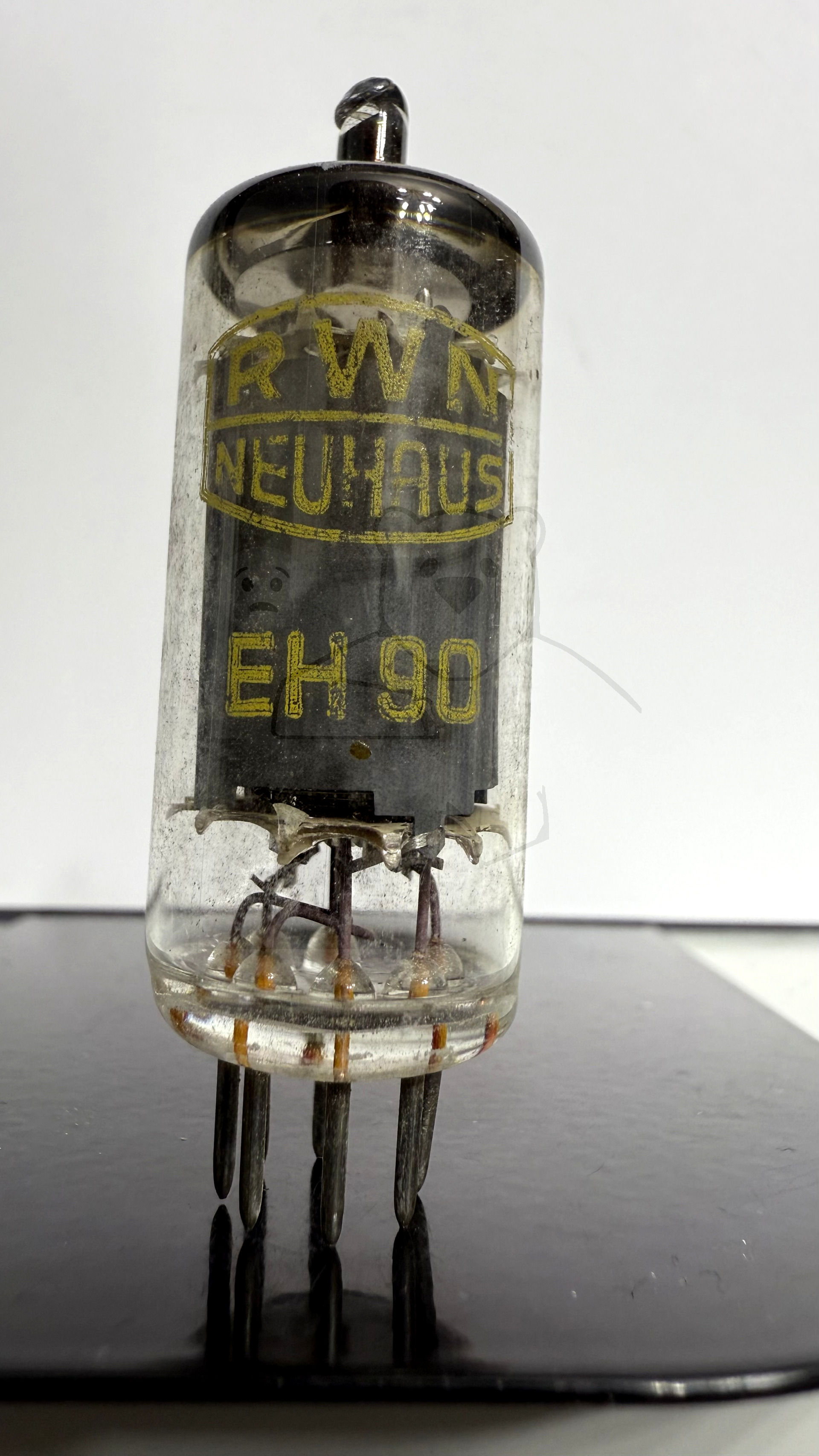

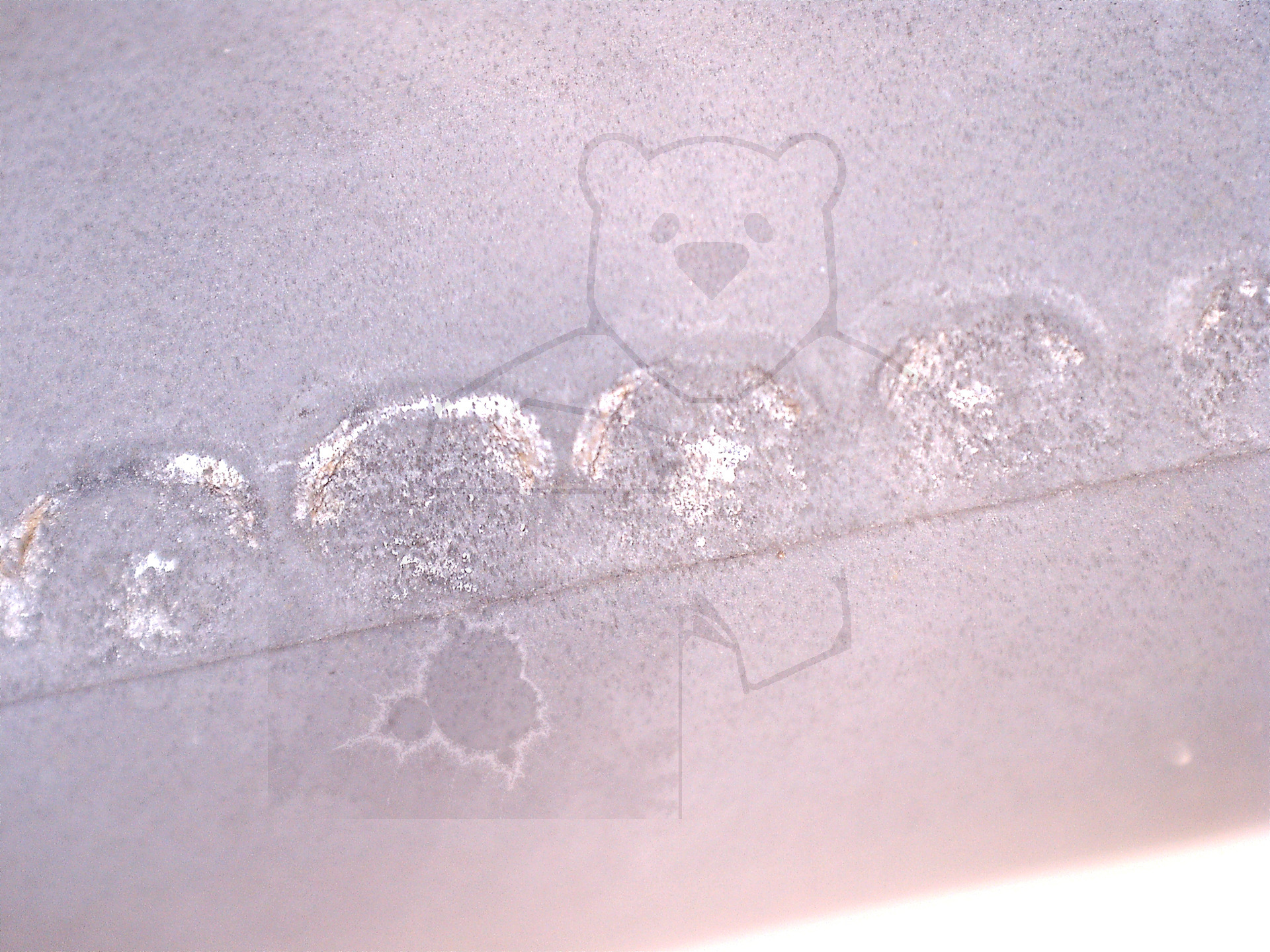

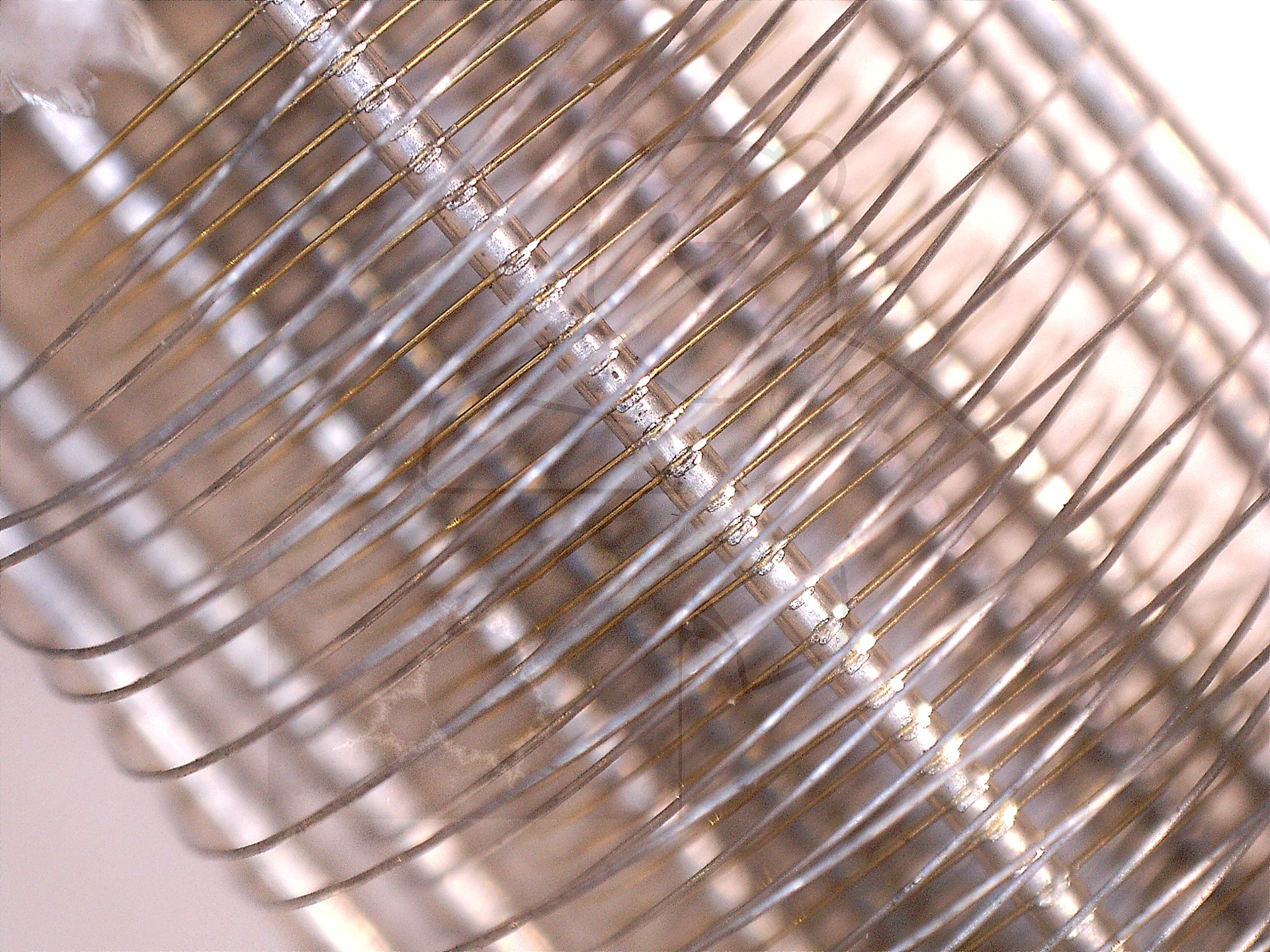

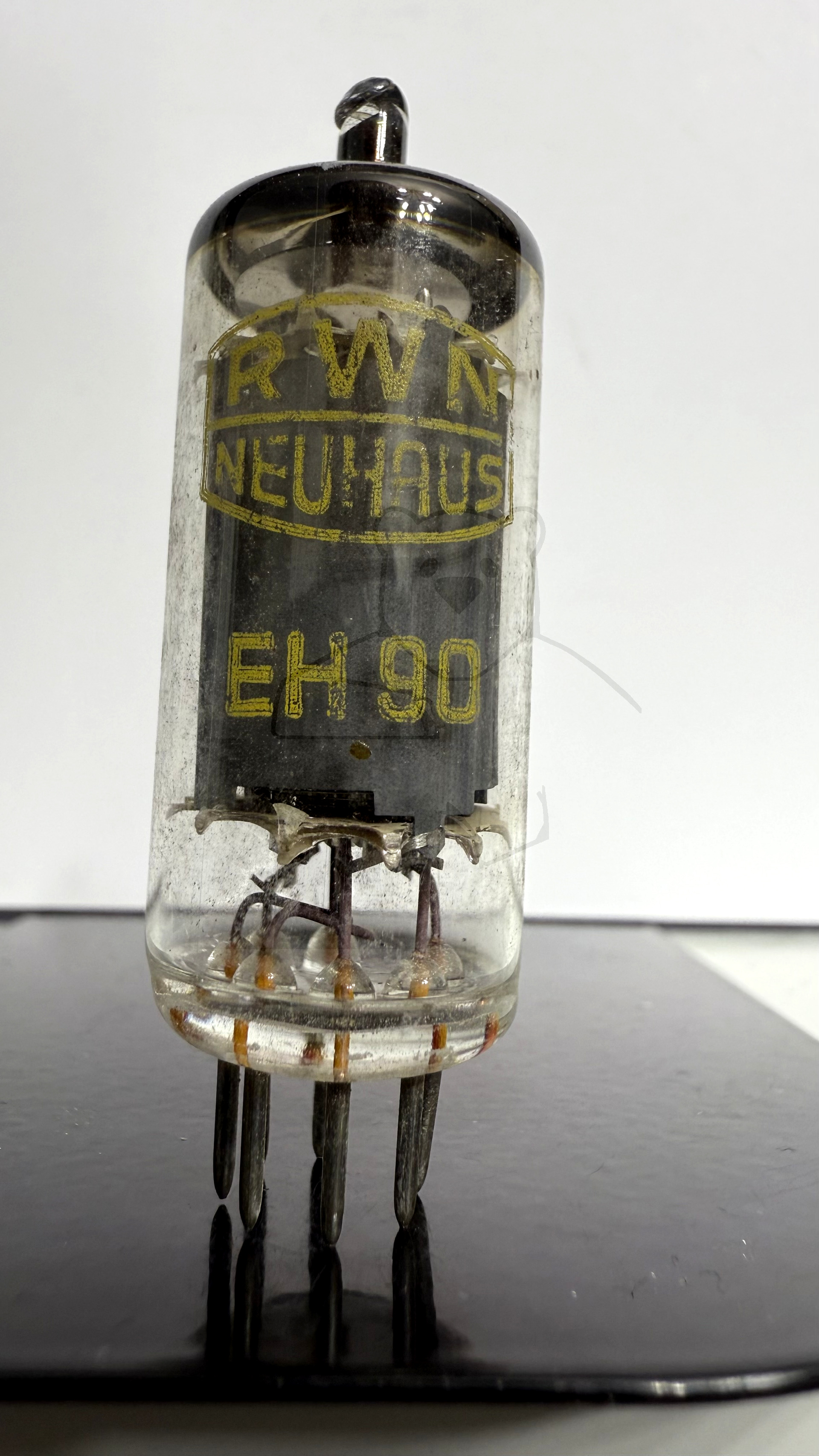

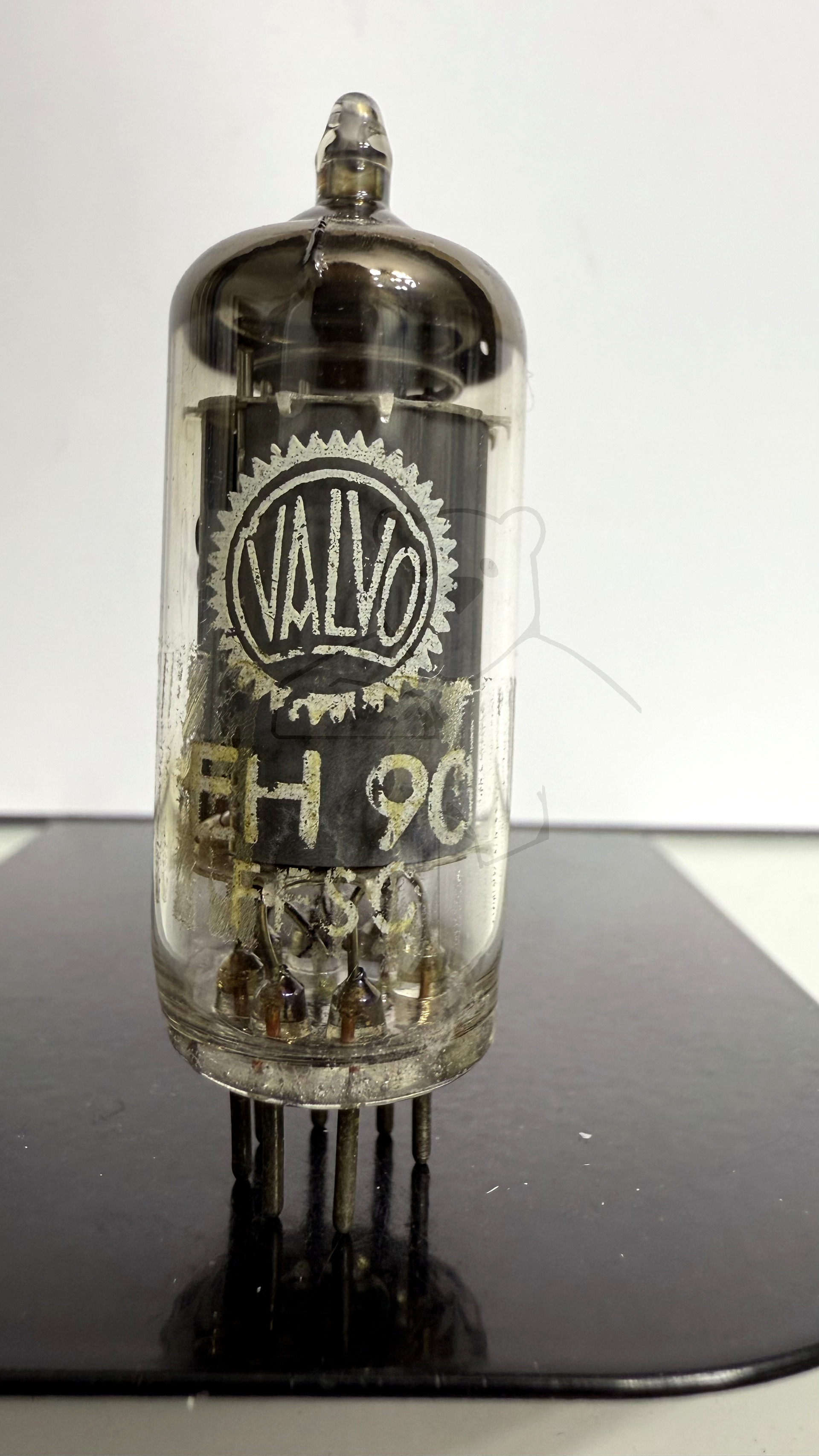

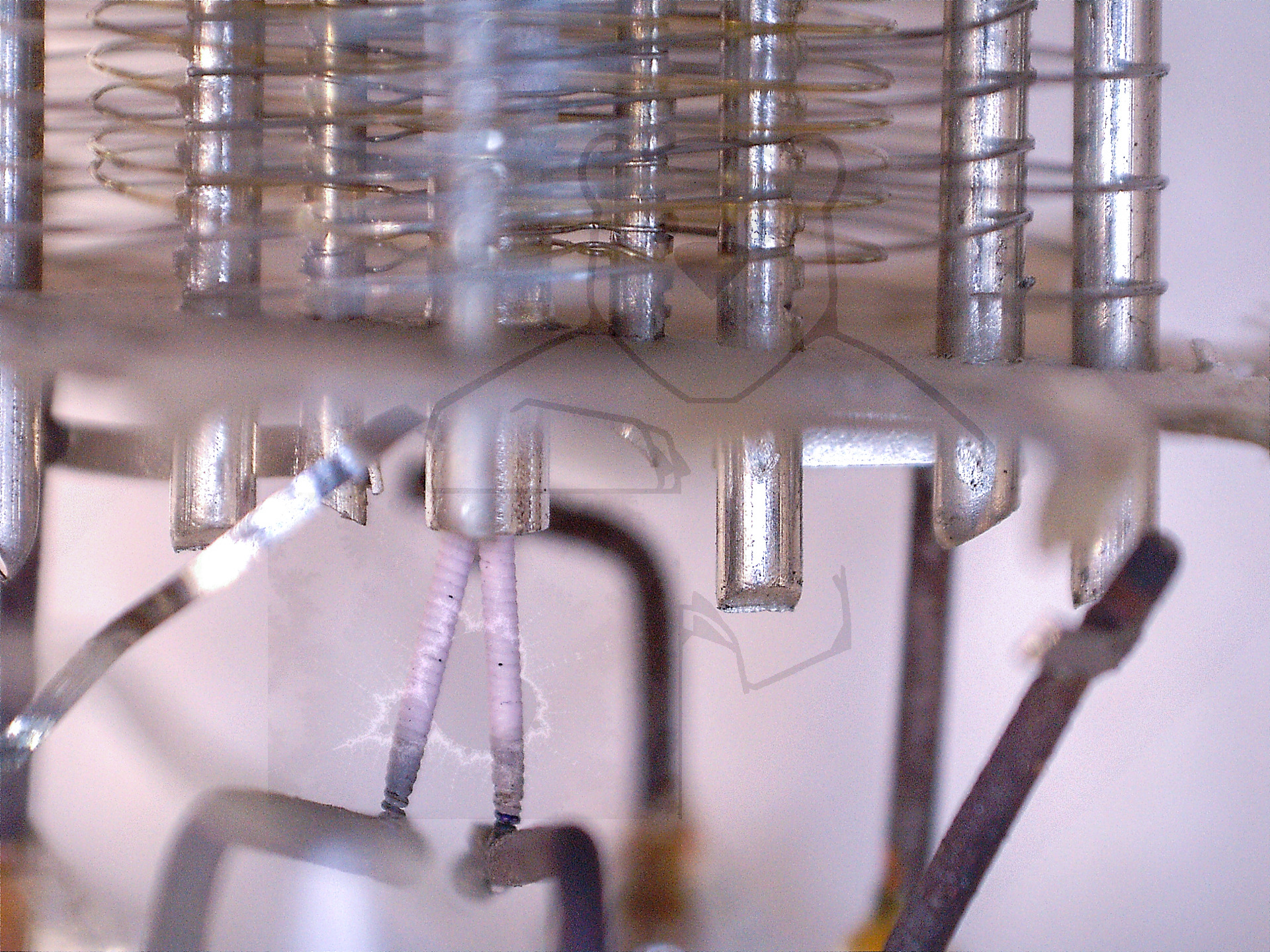

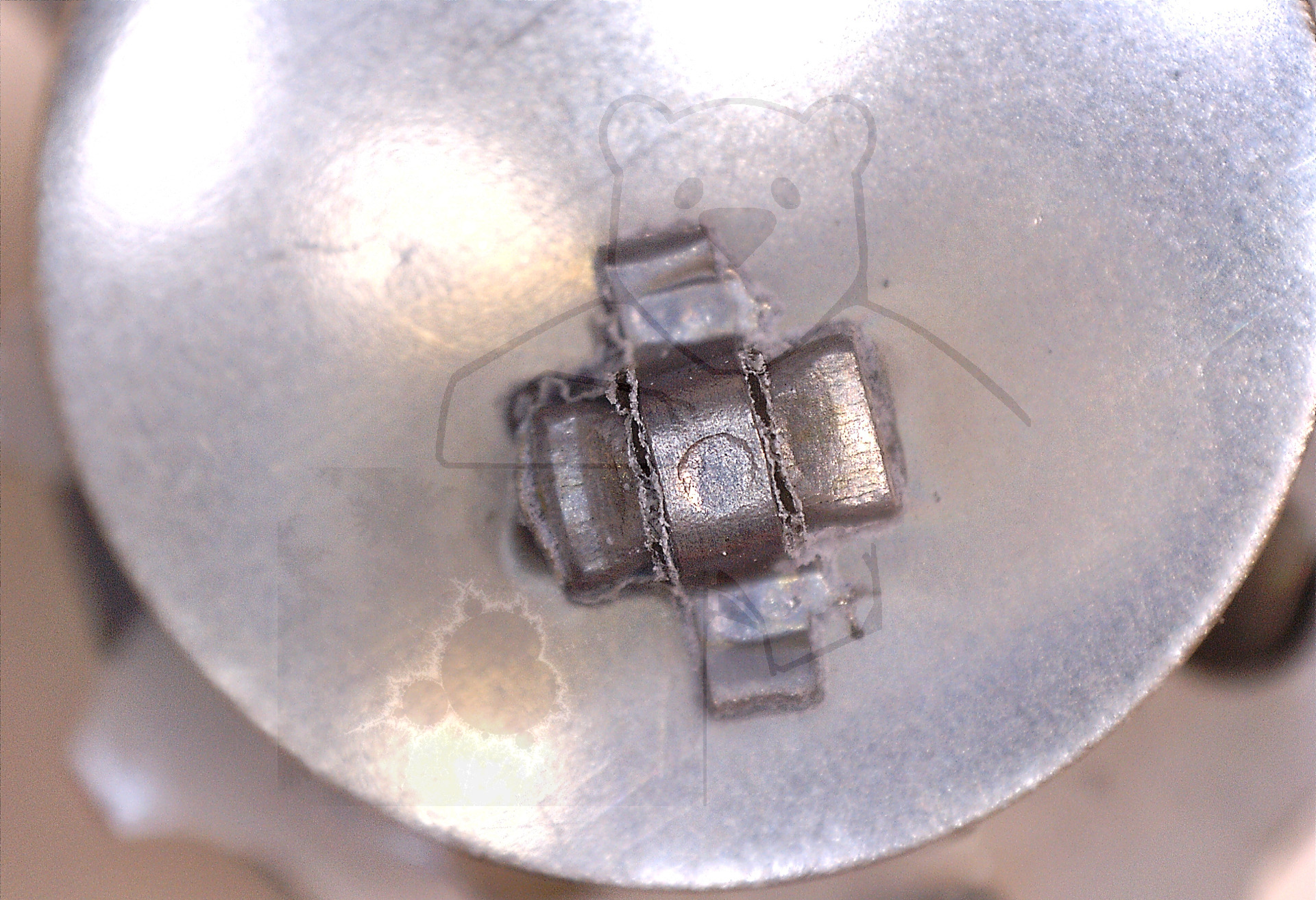

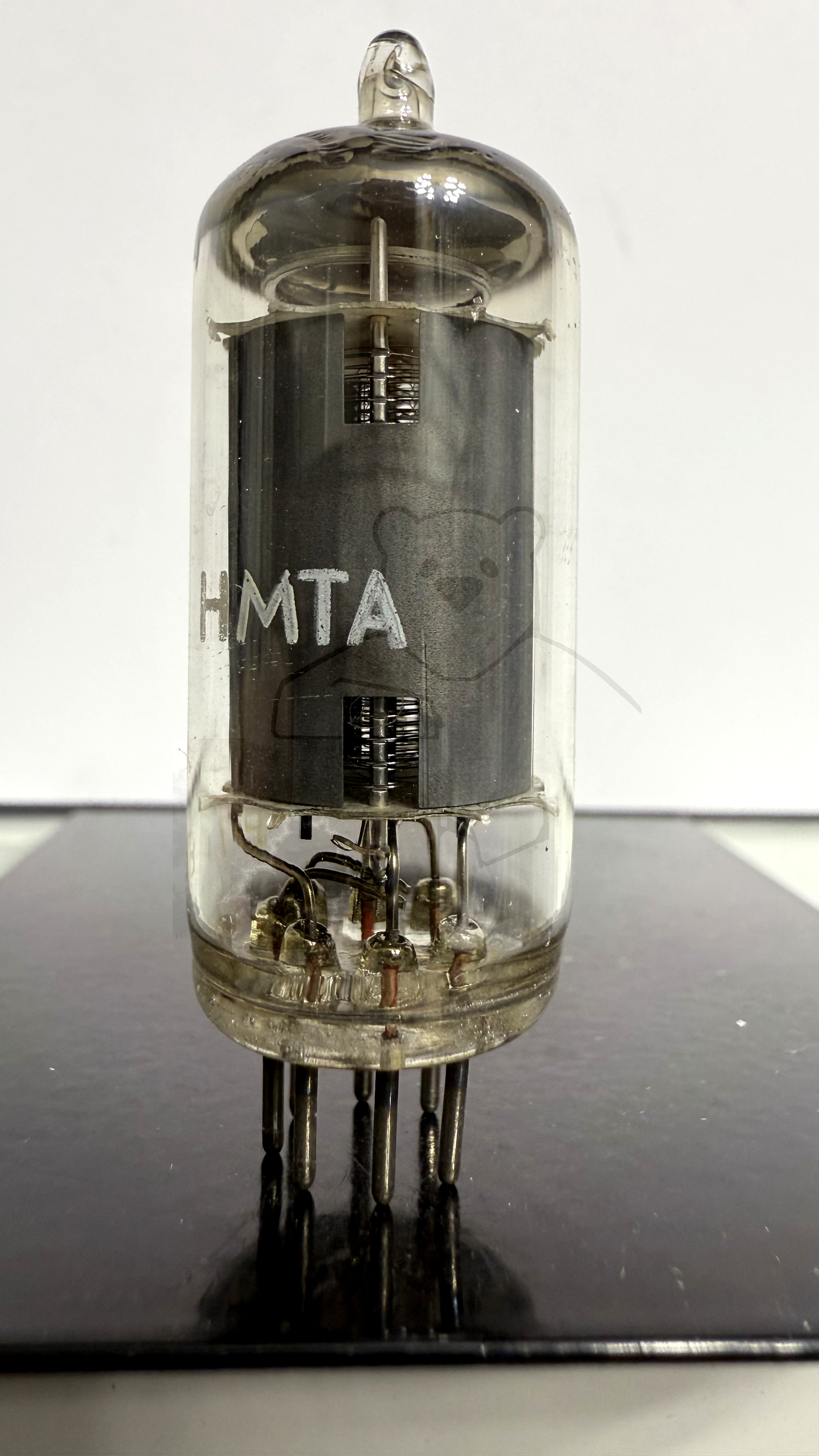

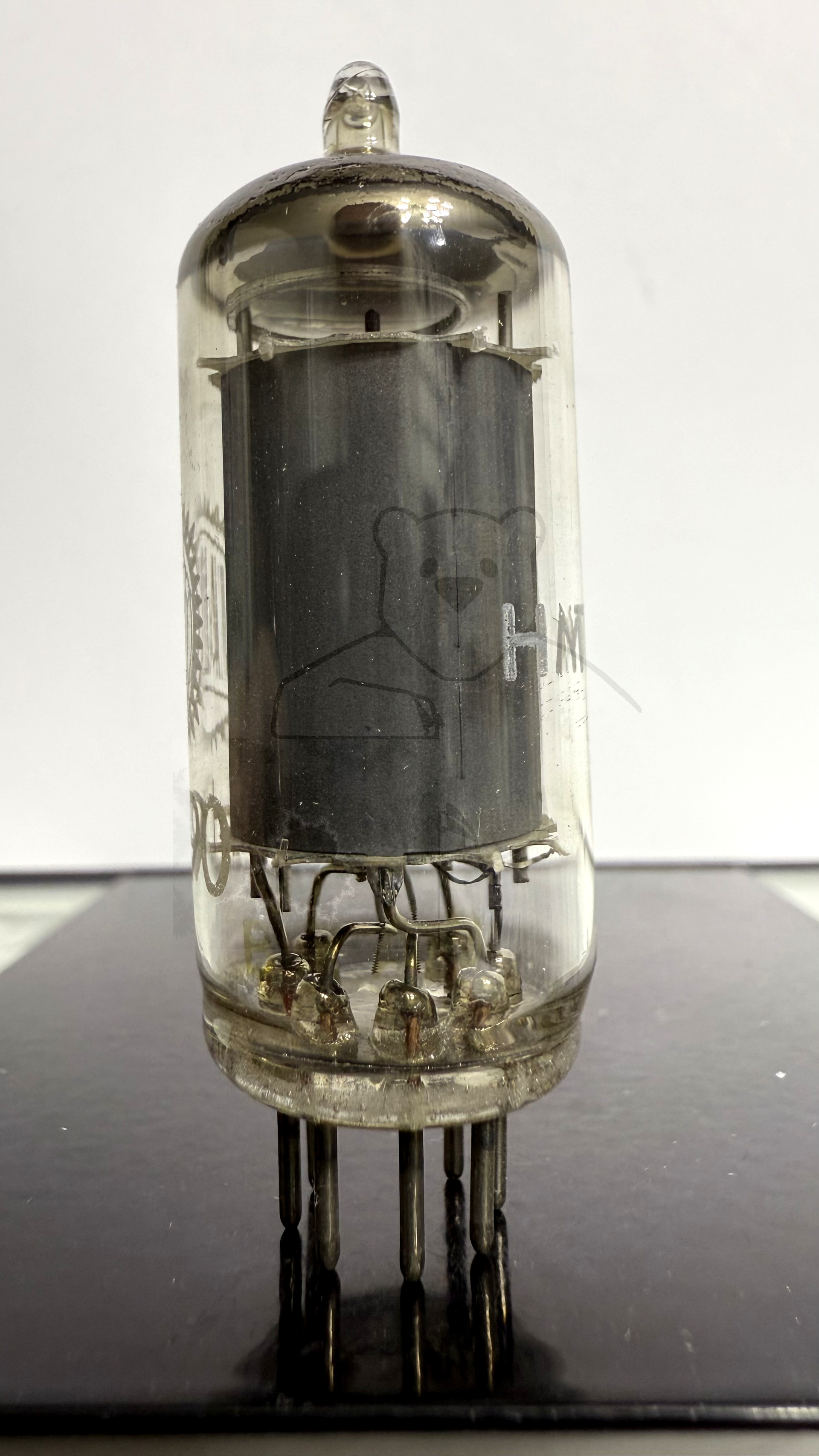

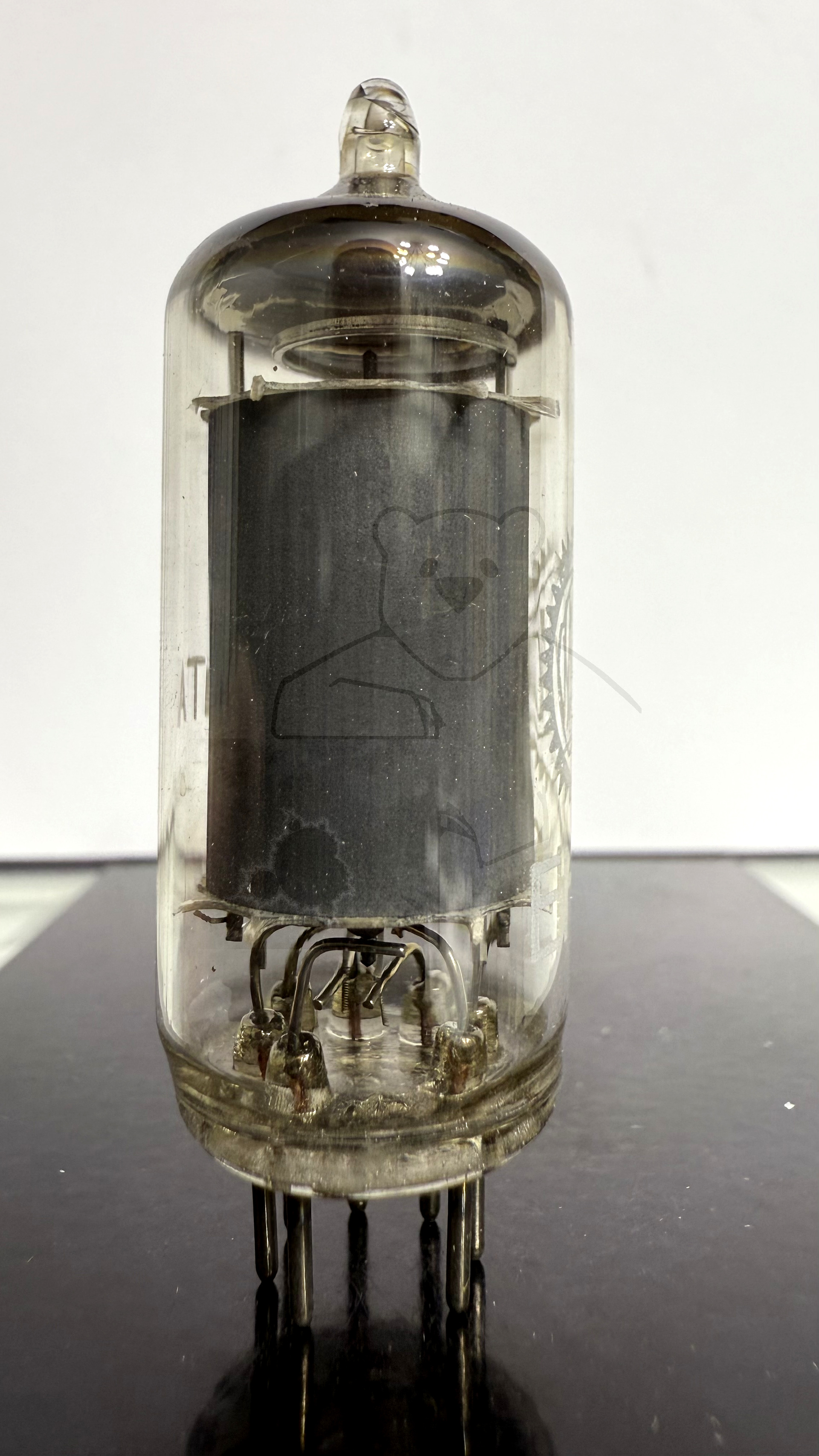

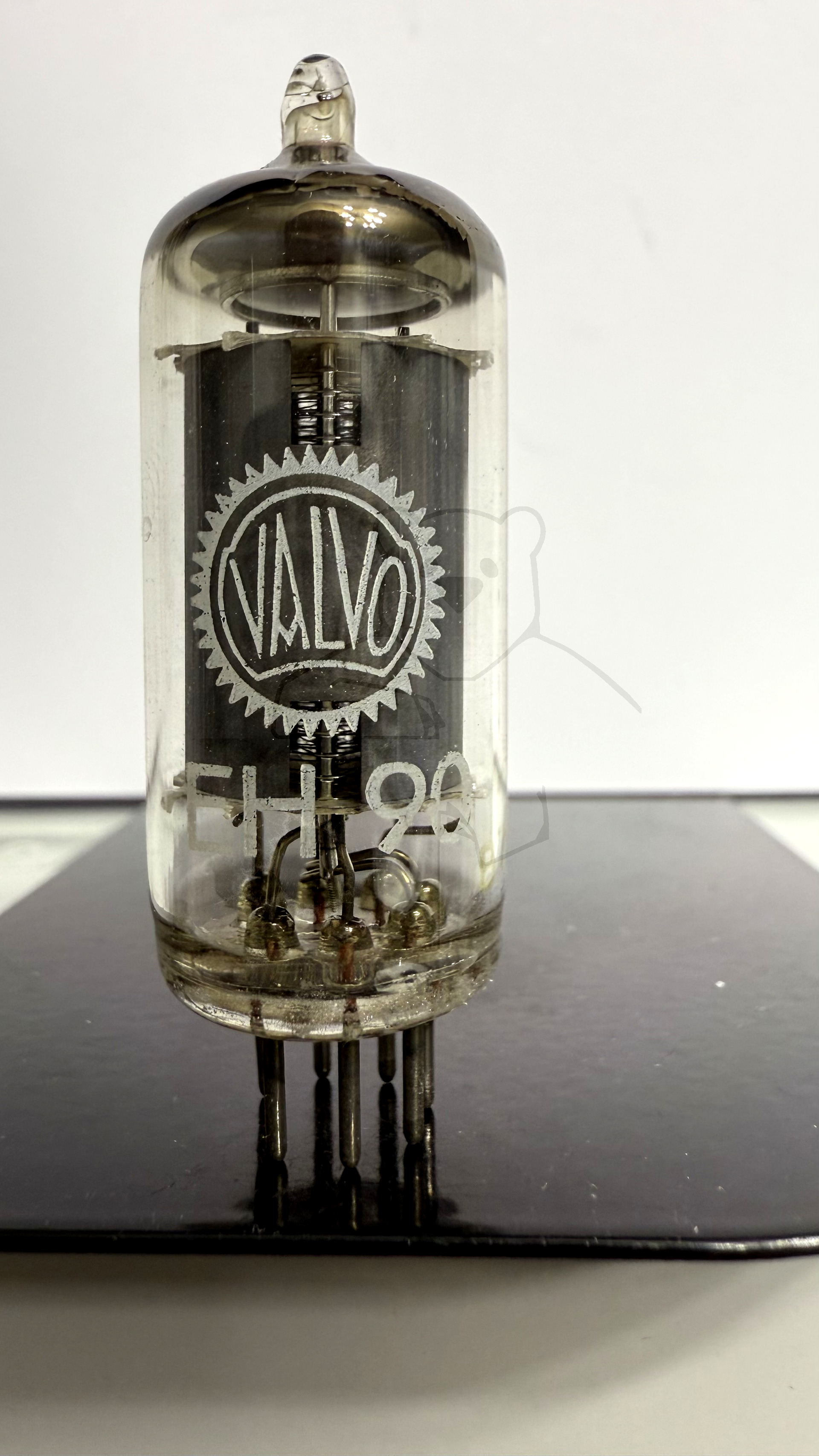

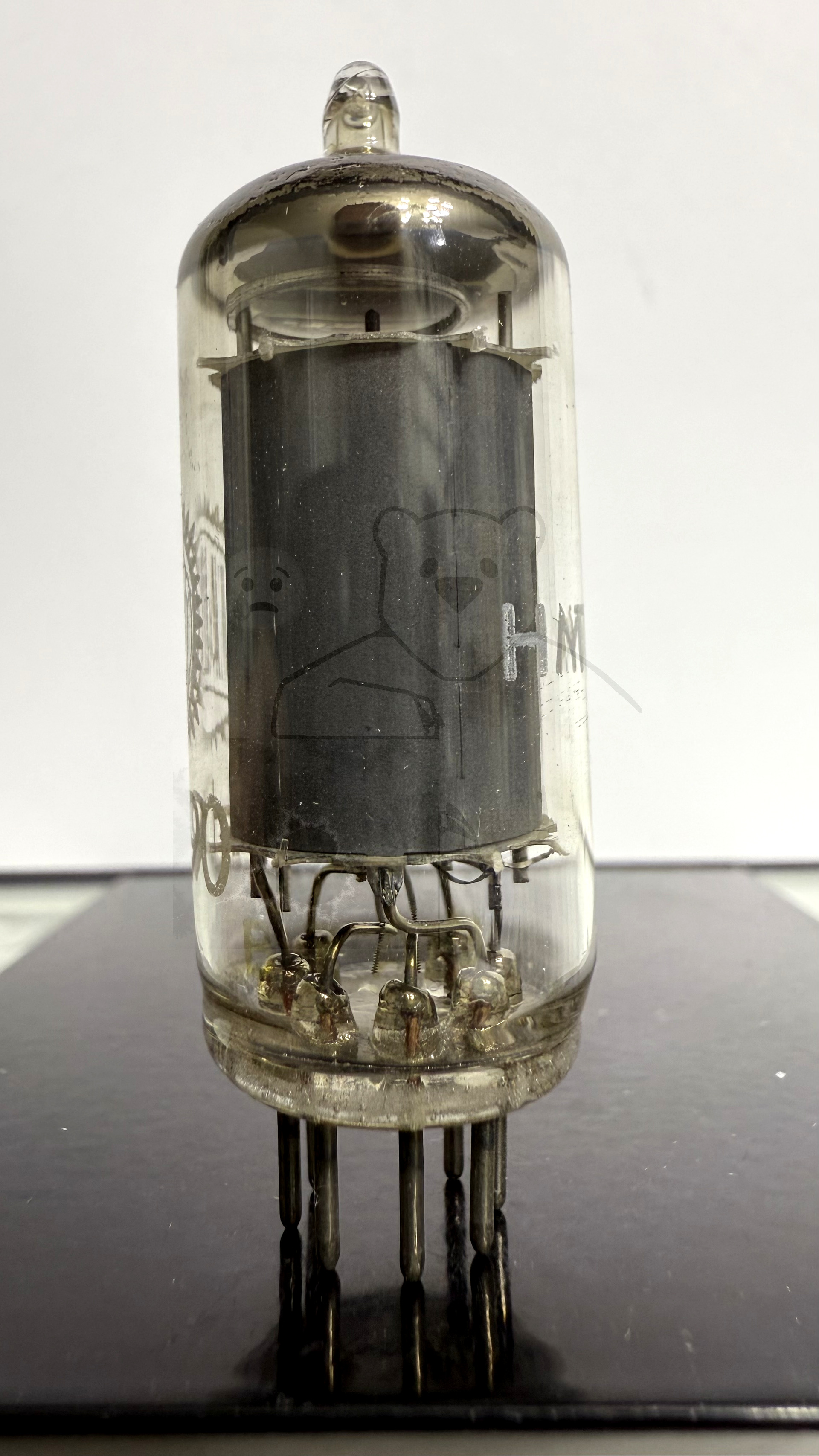

Daten und Bilder der Röhre: EH90

🔎 Beschreibung der Röhre: EH90

Name	EH90
Vergleichsname	→ 6CS6
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	24.03.2016 03:10:47

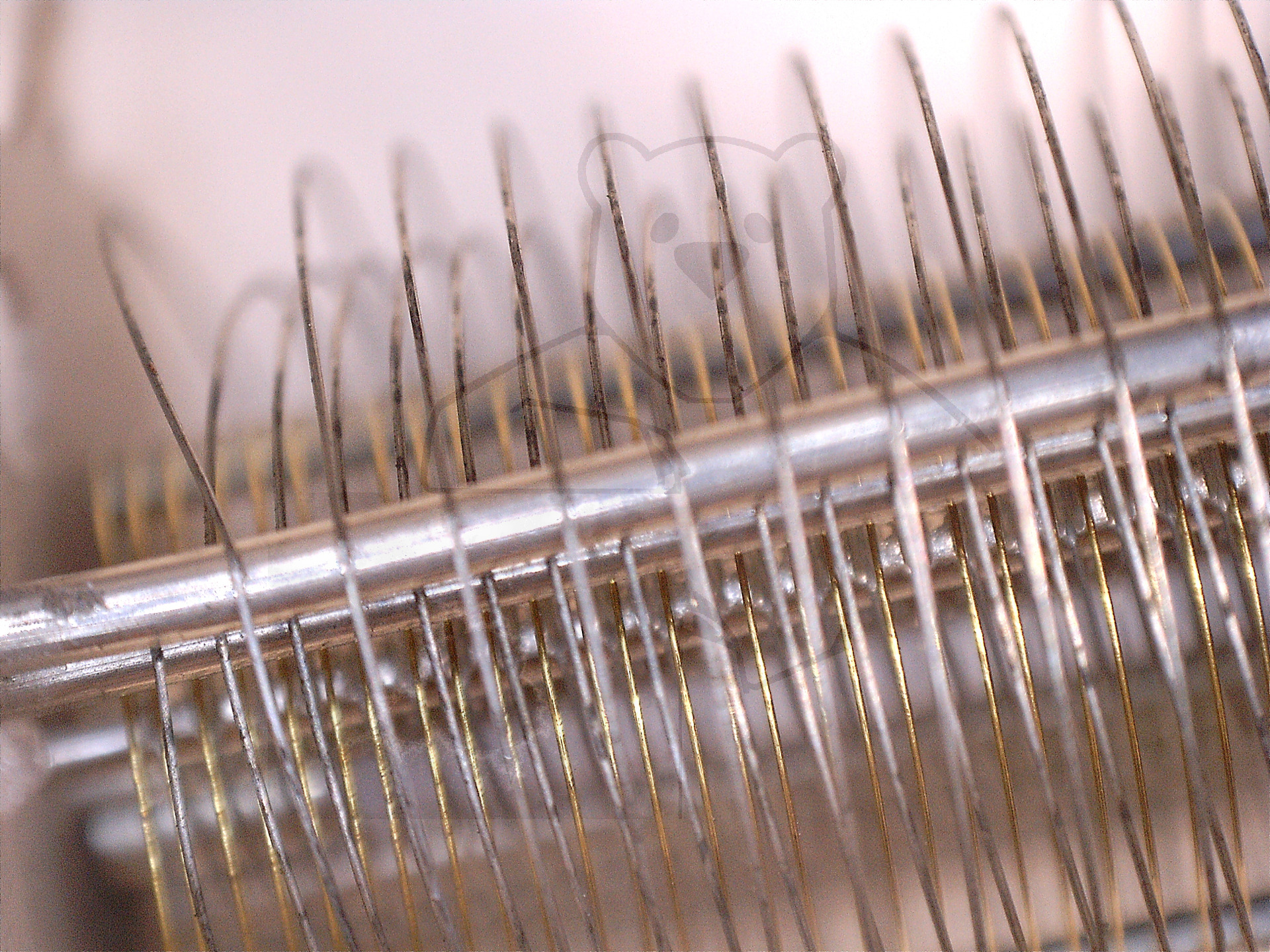

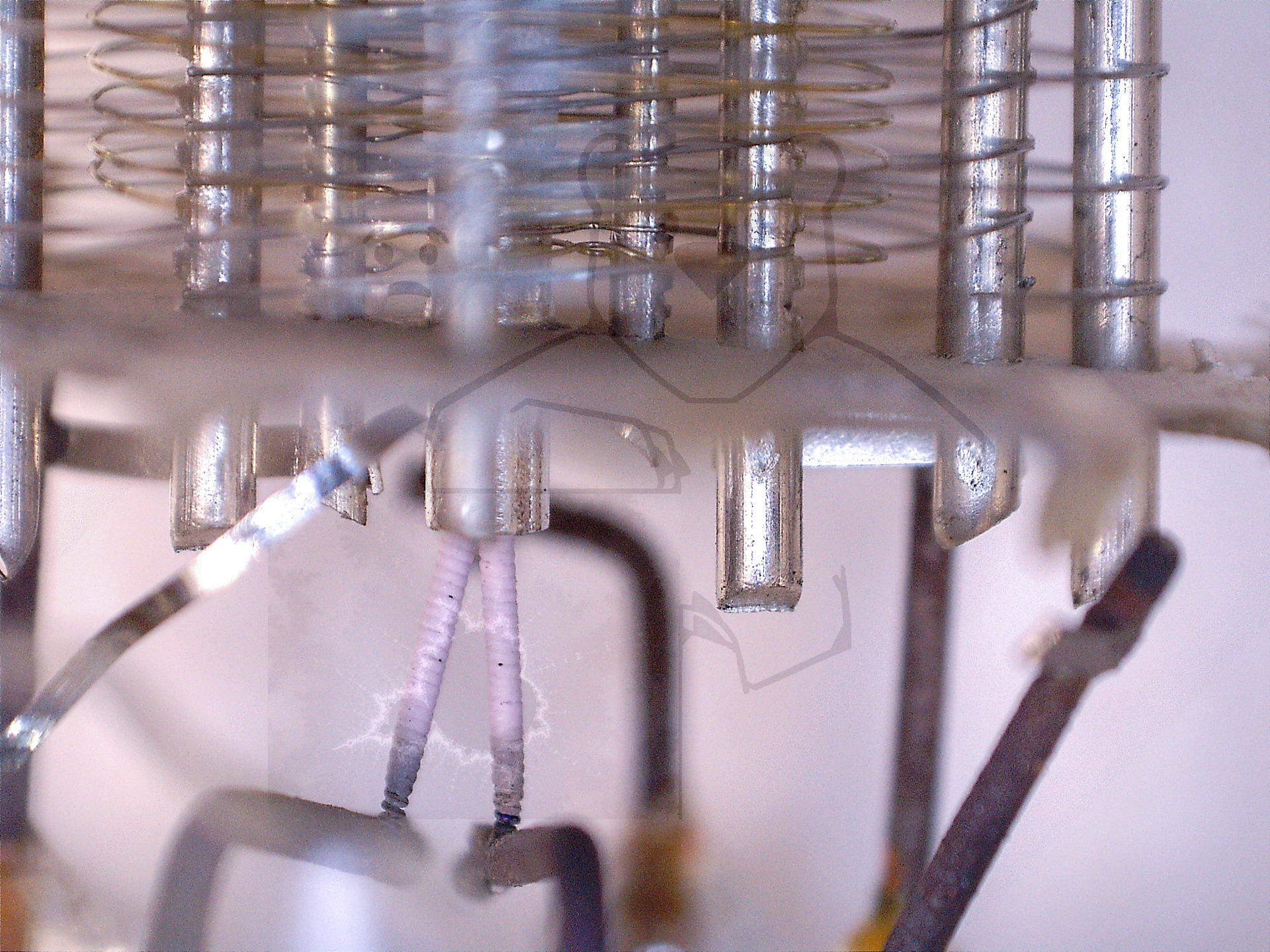

🔎 Beschreibung der Systeme für die Röhre: EH90

	System 1
Kathode	2
Gitter 1	1
Gitter 2	6
Gitter 3	7
Gitter 4	6
Gitter 5	2
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Heptode, Allgemein

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

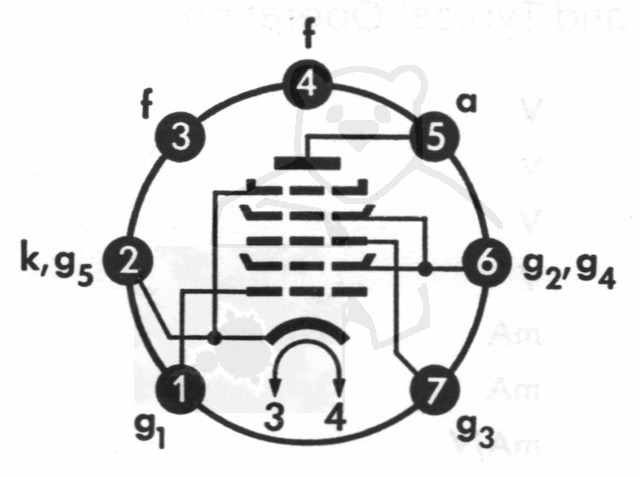

🔎 Sockelschaltung der EH90

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EH90
Datenblatt EH90 Philips [www.tubedata.info].pdf (284 kB)
Datenblatt EH90 Telefunken Handbuch der Rundfunk Roehren Band 1.pdf (2110 kB)
Pruefkarte EH90 - Neuberger RPM370 Roehrenmessgeraet.pdf (257 kB)
Pruefkarte EH90 6BE6 - Funke W19 Roehrenpruefer.pdf (149 kB)
Pruefkarte EH90 E91H - Funke W19 Roehrenpruefer.pdf (168 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
