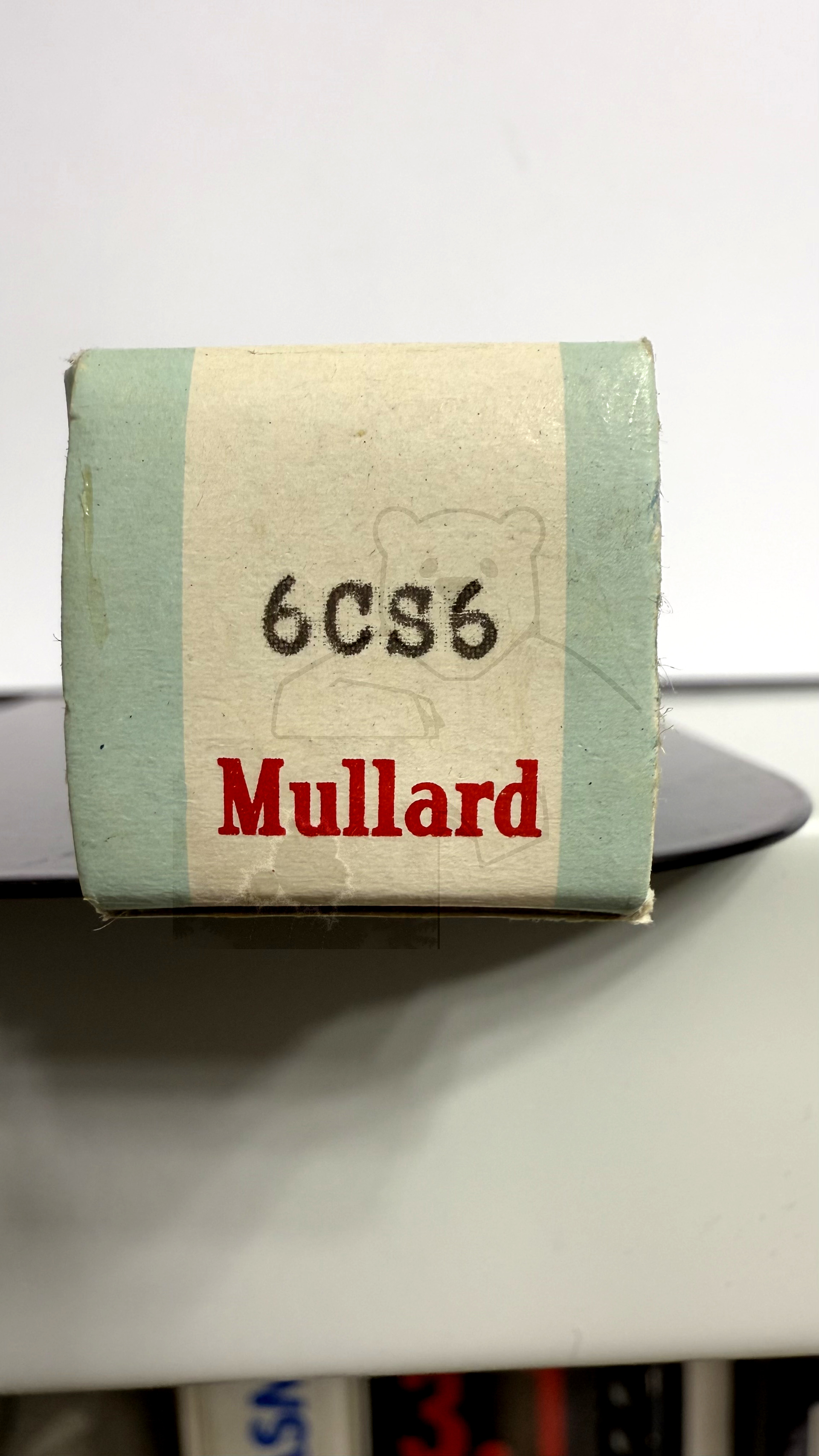

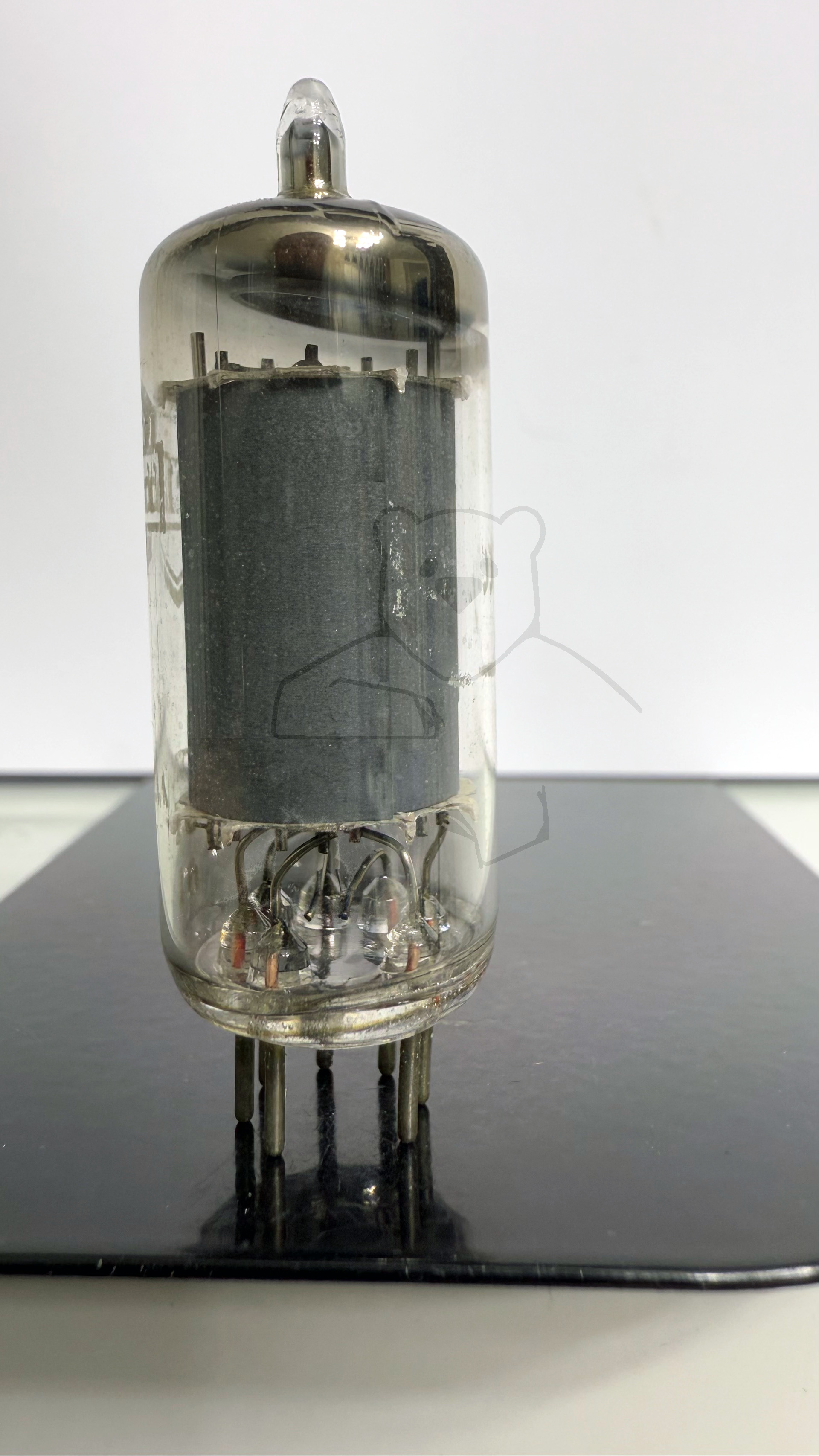

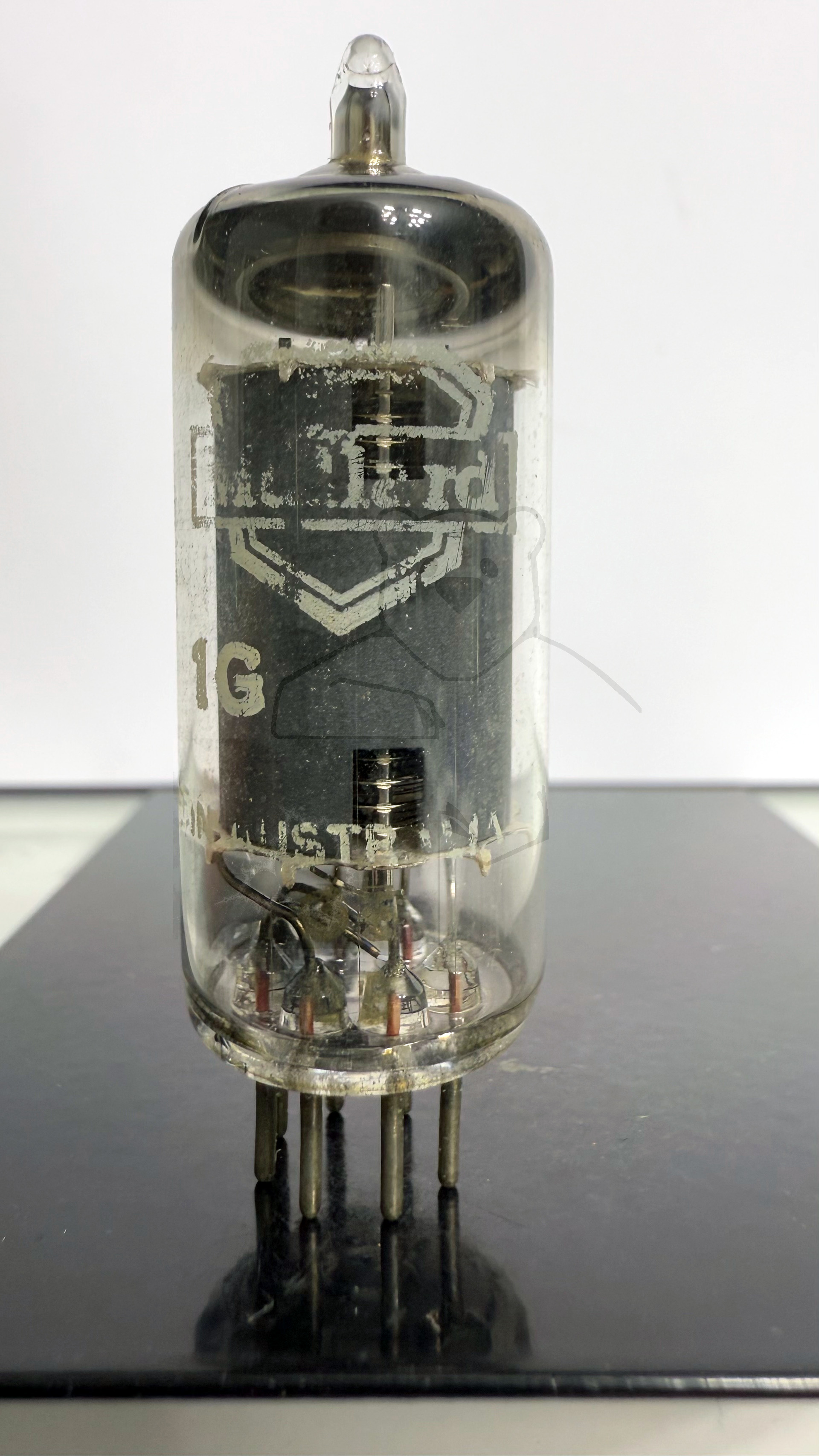

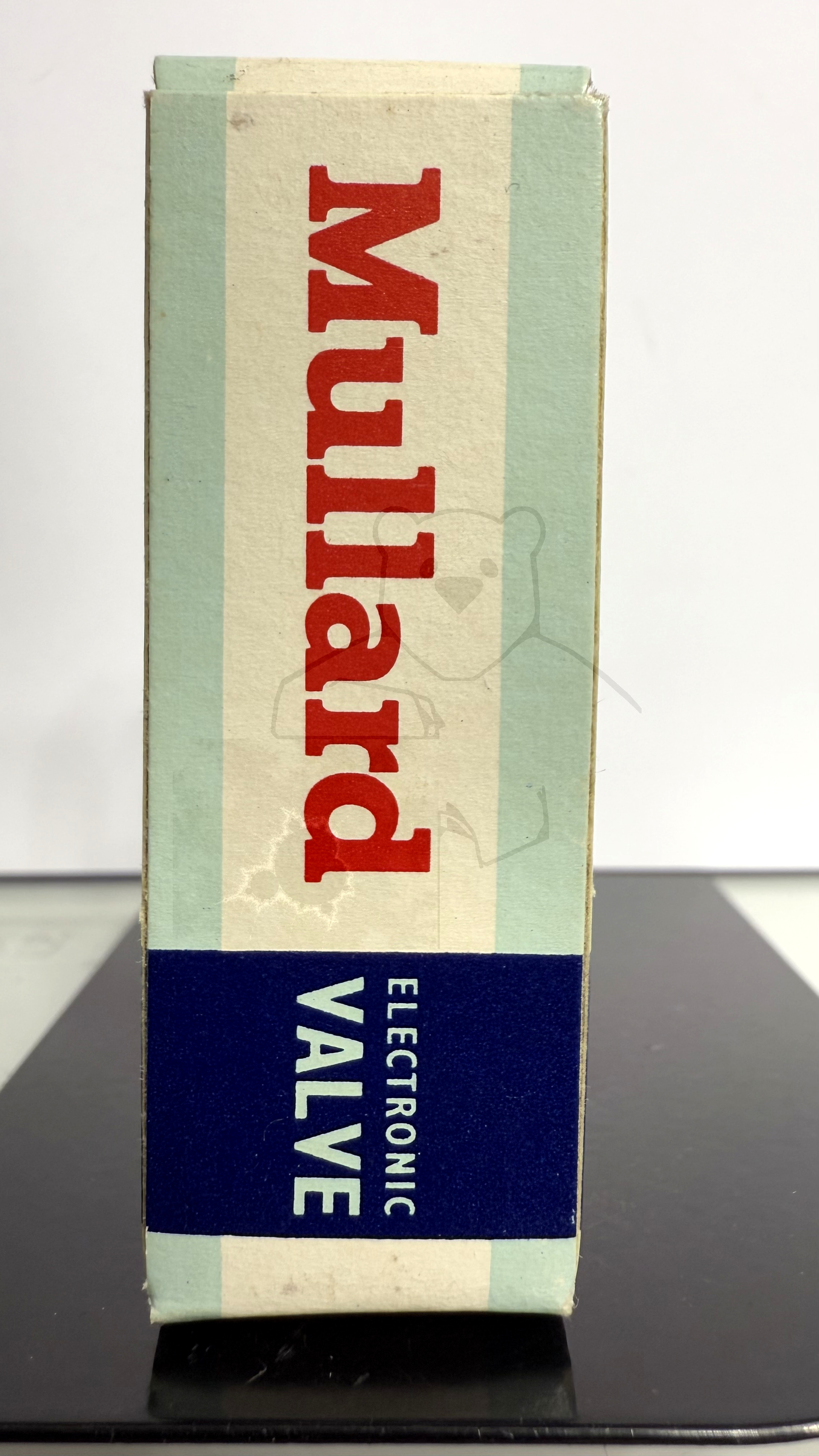

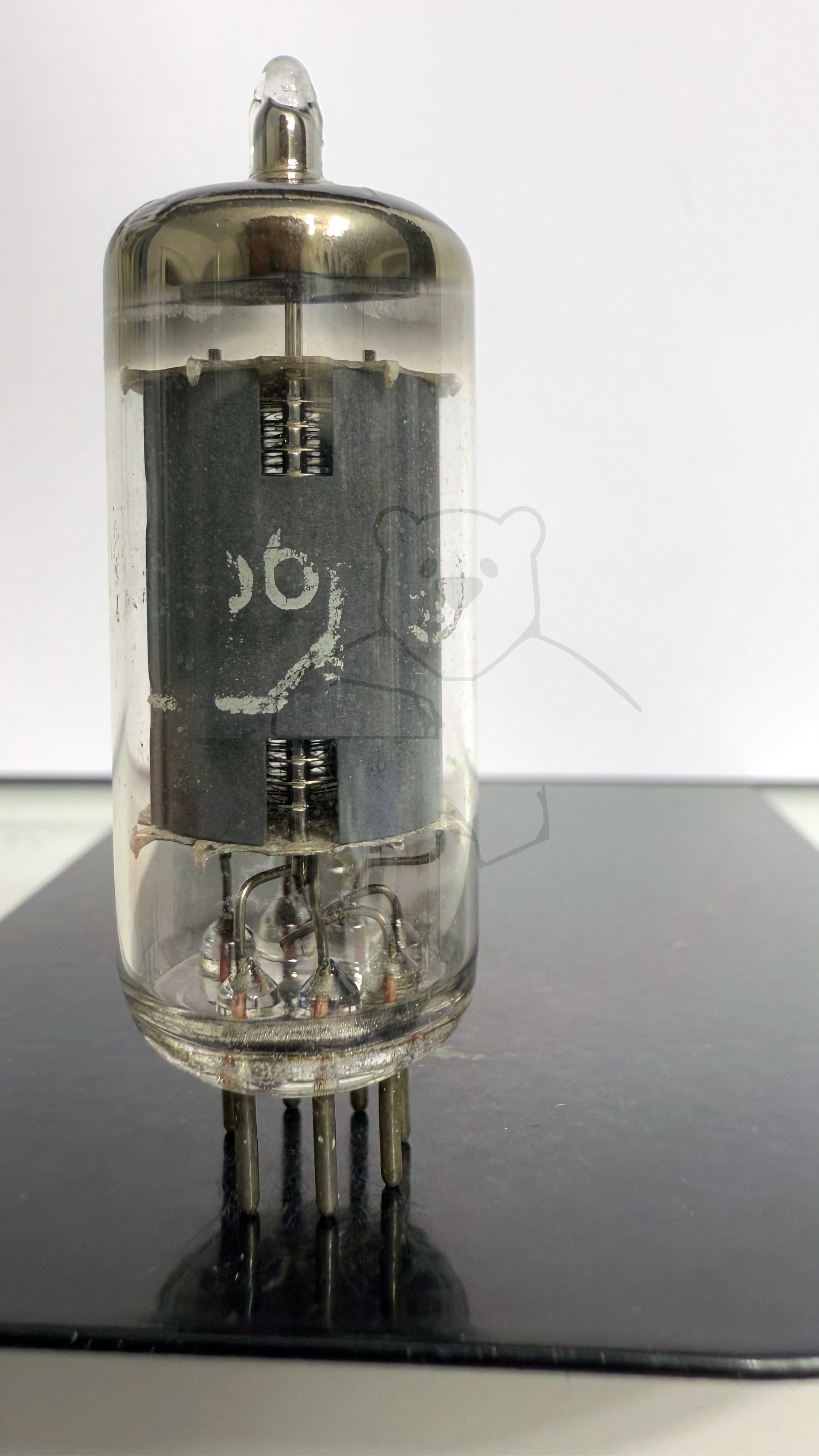

Daten und Bilder der Röhre: 6CS6

🔎 Beschreibung der Röhre: 6CS6

Name	6CS6
Vergleichsname	→ EH90
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	15.09.2016 22:49:33

🔎 Beschreibung der Systeme für die Röhre: 6CS6

	System 1
Kathode	2
Gitter 1	1
Gitter 2	6
Gitter 3	7
Gitter 4	6
Gitter 5	2
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Heptode, Allgemein

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

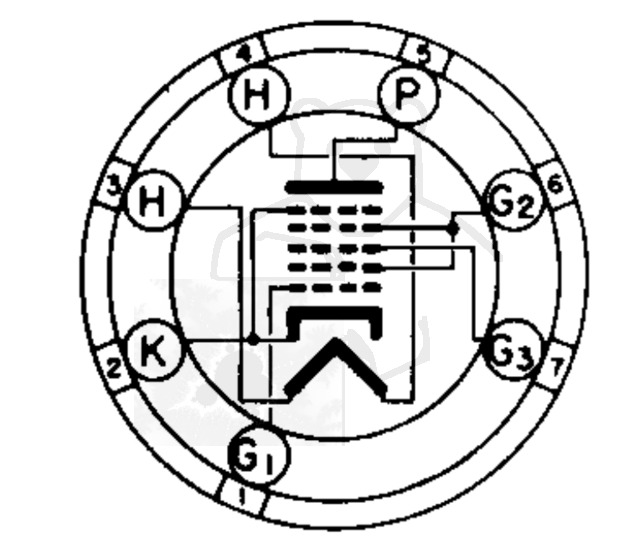

🔎 Sockelschaltung der 6CS6

Bildquelle: Tung-Sol Datenblatt

🔎 Datenblätter zur Röhre: 6CS6
Datenblatt 6CS6 General Electric.pdf (347 kB)
Datenblatt 6CS6 RCA [www.tubedata.info].pdf (191 kB)
Datenblatt 6CS6 Tung-Sol [www.tubedata.info].pdf (289 kB)
