🔎 Beschreibung der Röhre: EF89
| Name | EF89 |
| Vergleichsname | 6DA6 |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,2 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 18.03.2016 19:57:09 |
🔎 Beschreibung der Systeme für die Röhre: EF89
| System 1 | |
| Kathode | 3 |
| Gitter 1 | 2 |
| Gitter 2 | 8 |
| Gitter 3 | 9 |
| Gitter 4 | |
| Gitter 5 | |
| Gitter 6 | |
| Gitter 7 | |
| Anode 1 | 7 |
| Anode 2 | |
| Leuchtschirm | |
| Heizung | 4, 5 |
| Abschirmung | 1 |
| Funktion | → Hochfrequenzverstaerker, Pentode |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der EF89
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: EF89
Datenblatt EF89 Brimar [www.tubedata.info].pdf (51 kB)
Datenblatt EF89 La Radiotechnique [www.tubedata.info].pdf (98 kB)
Datenblatt EF89 Mazda Belvu [www.tubedata.info].pdf (176 kB)
Datenblatt EF89 Philips Version 1 [www.tubedata.info].pdf (285 kB)
Datenblatt EF89 Philips Version 2 [www.tubedata.info].pdf (59 kB)
Datenblatt EF89 Telefunken Handbuch der Rundfunk Roehren Band 1.pdf (3569 kB)
Pruefkarte EF80 EF802 EF89 6BX6 EF800 - Funke W19 Roehrenpruefer.pdf (178 kB)
Pruefkarte EF89 - Neuberger RPM370 Roehrenmessgeraet.pdf (221 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: EF89

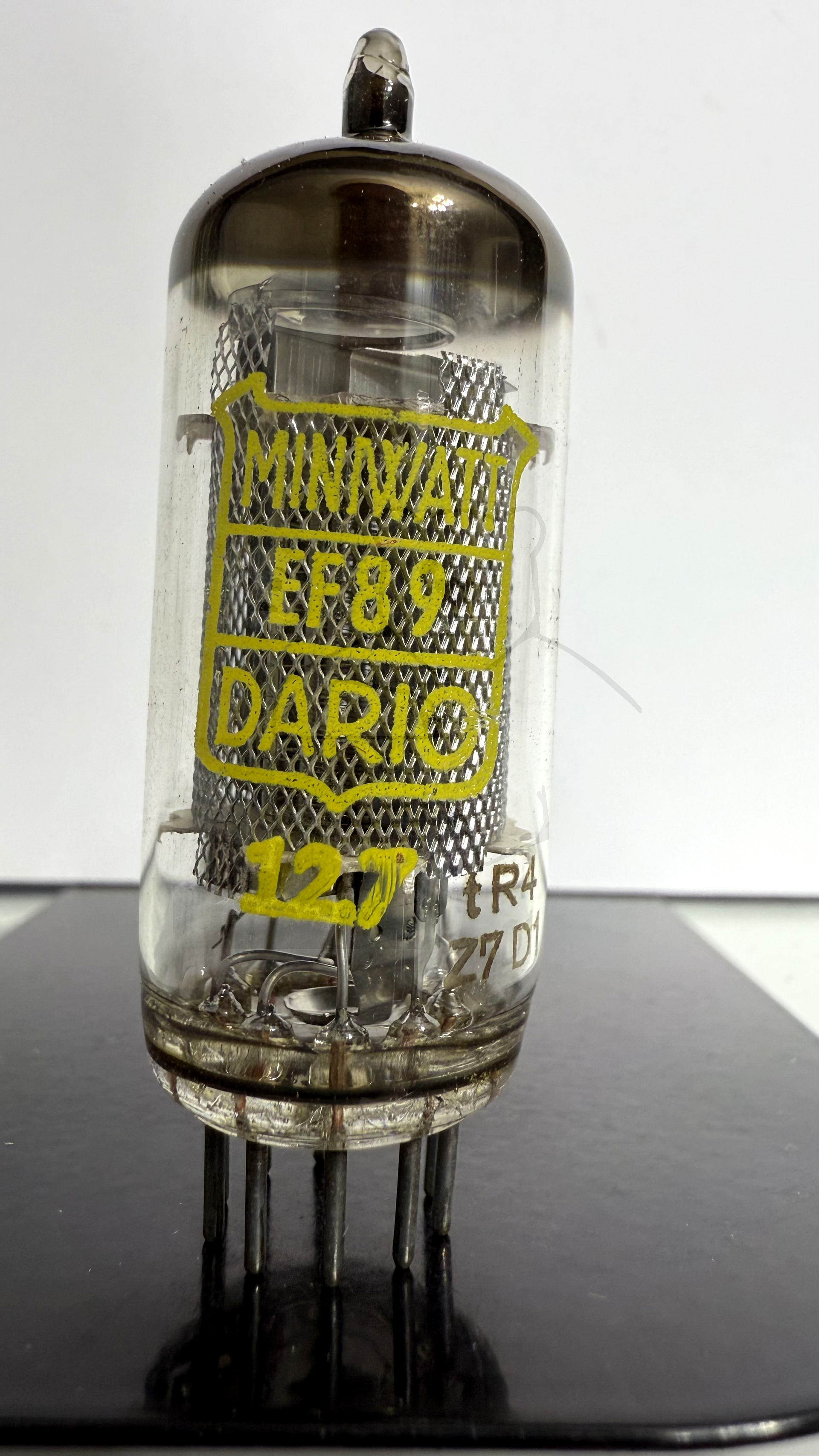

Röhre EF89 #7157 Bild 1

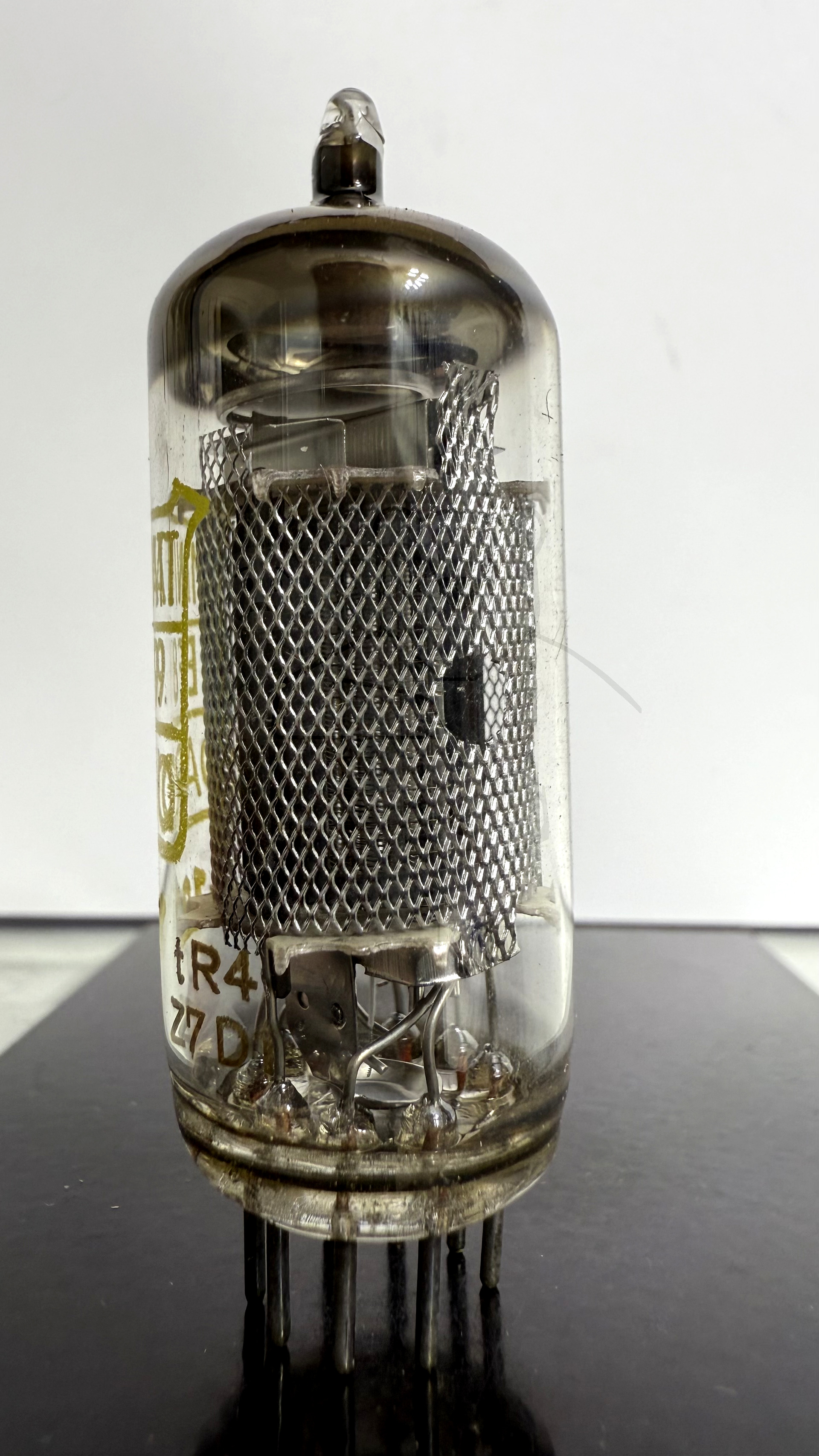

Röhre EF89 #7157 Bild 2

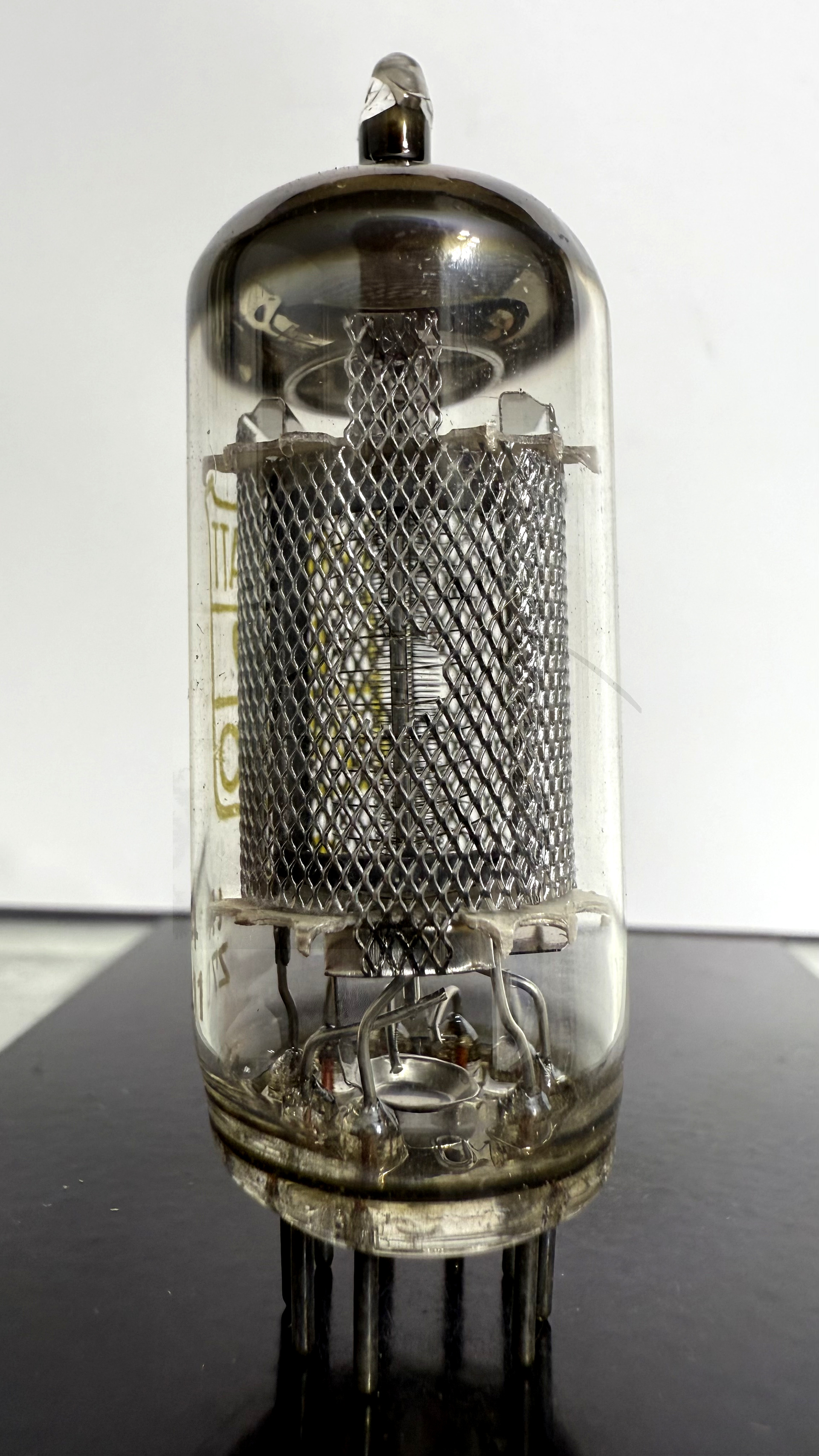

Röhre EF89 #7157 Bild 3

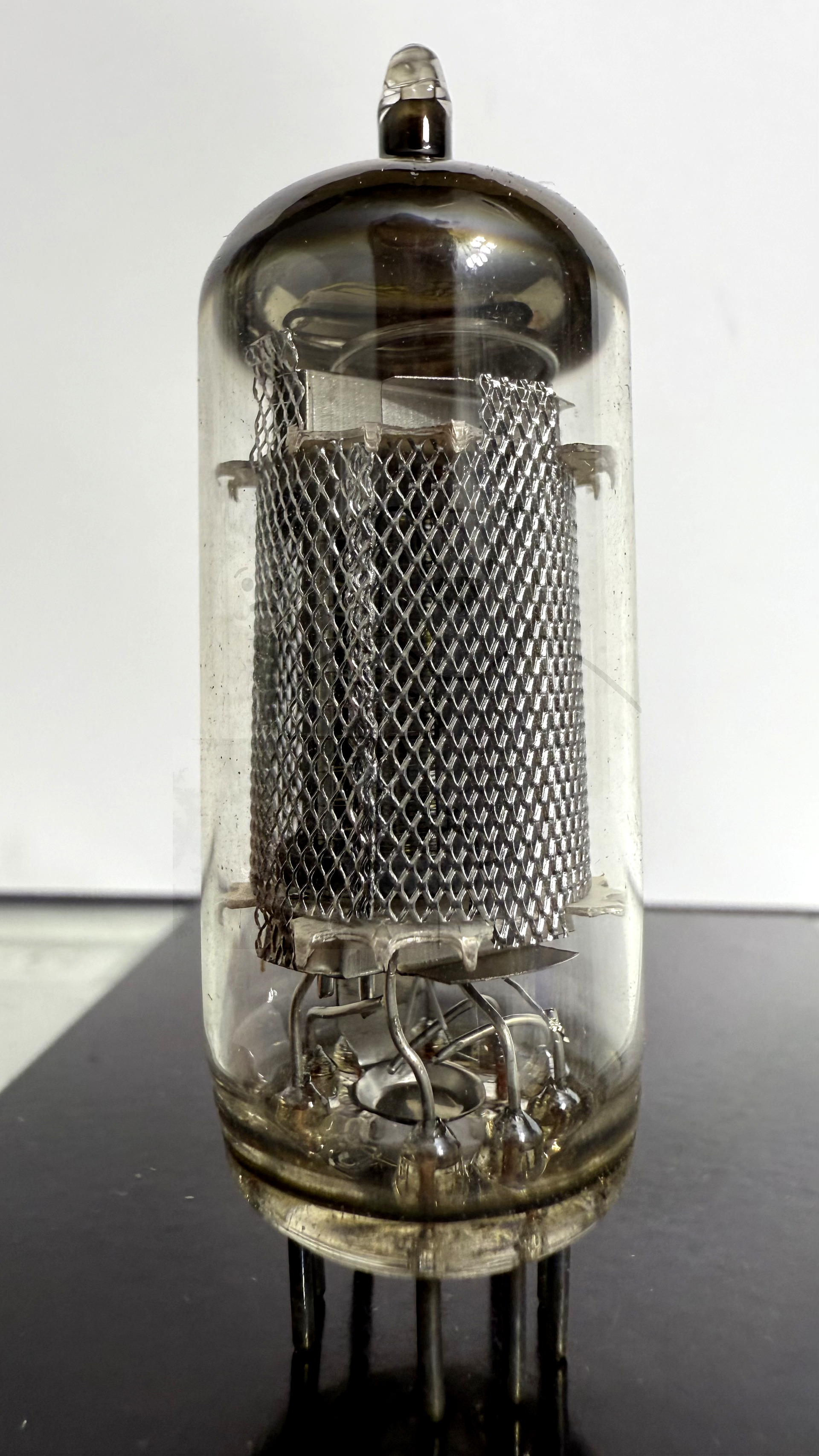

Röhre EF89 #7157 Bild 4

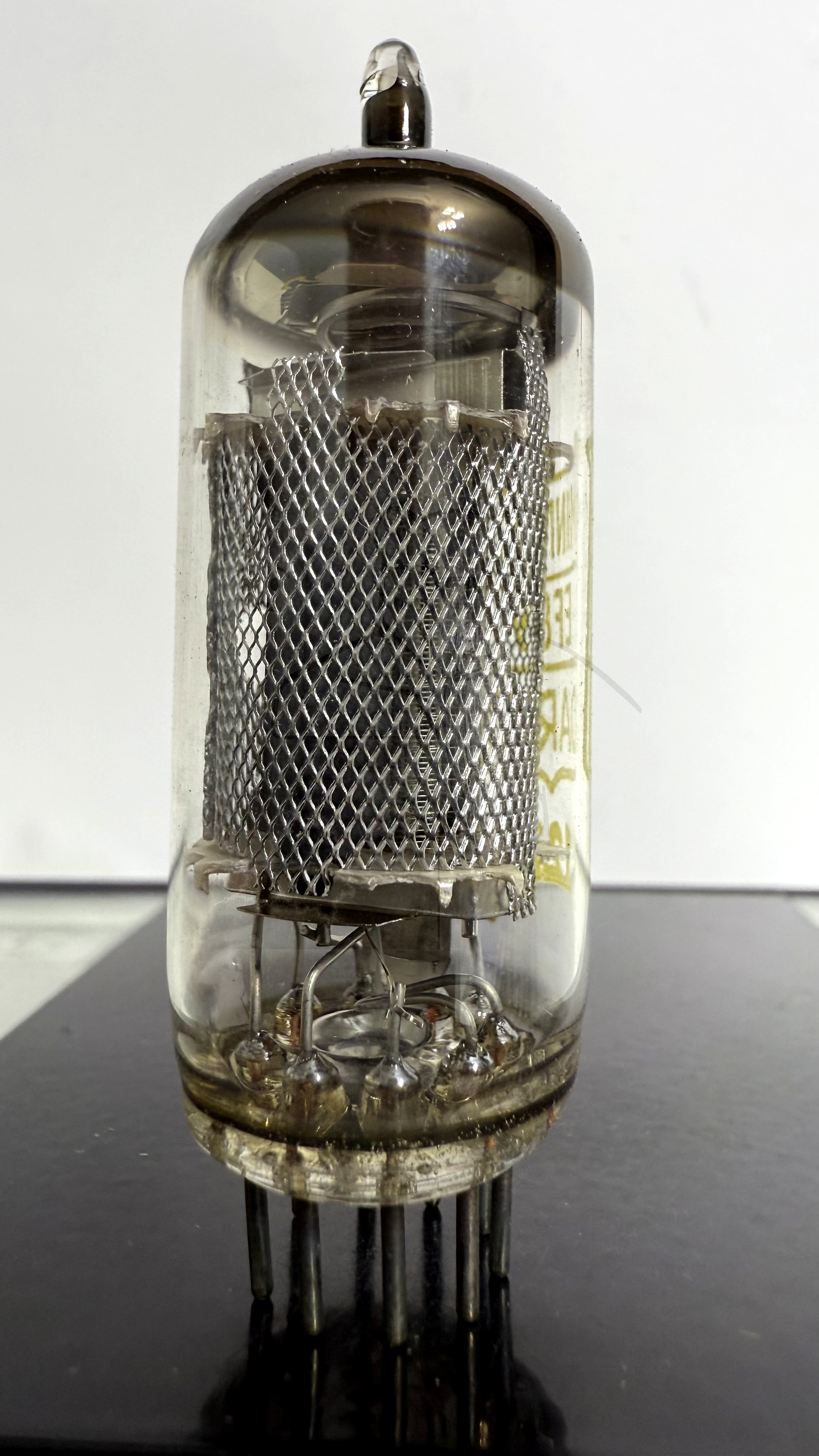

Röhre EF89 #7157 Bild 5

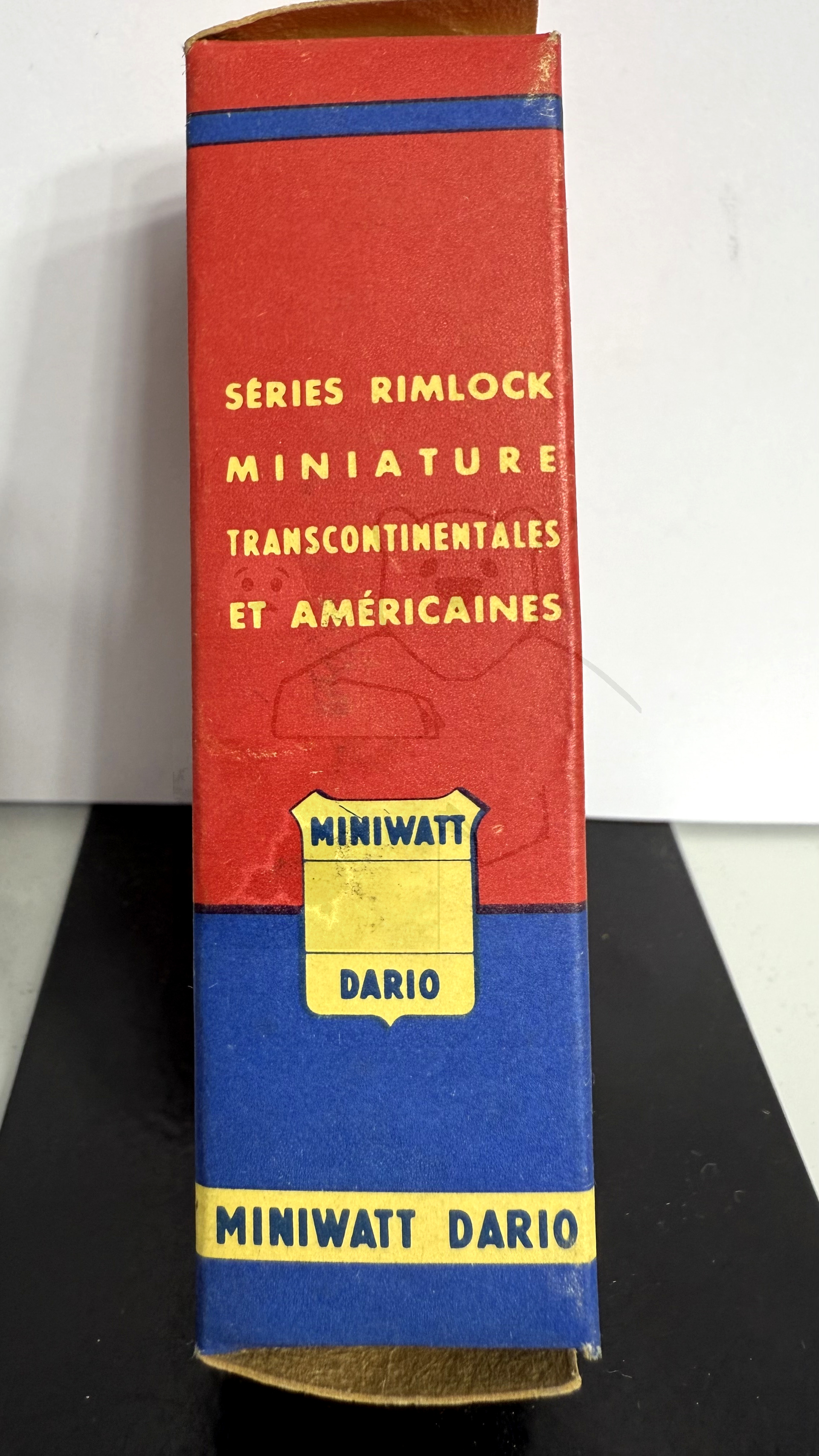

Röhre EF89 #7157 Verpackung Bild 1

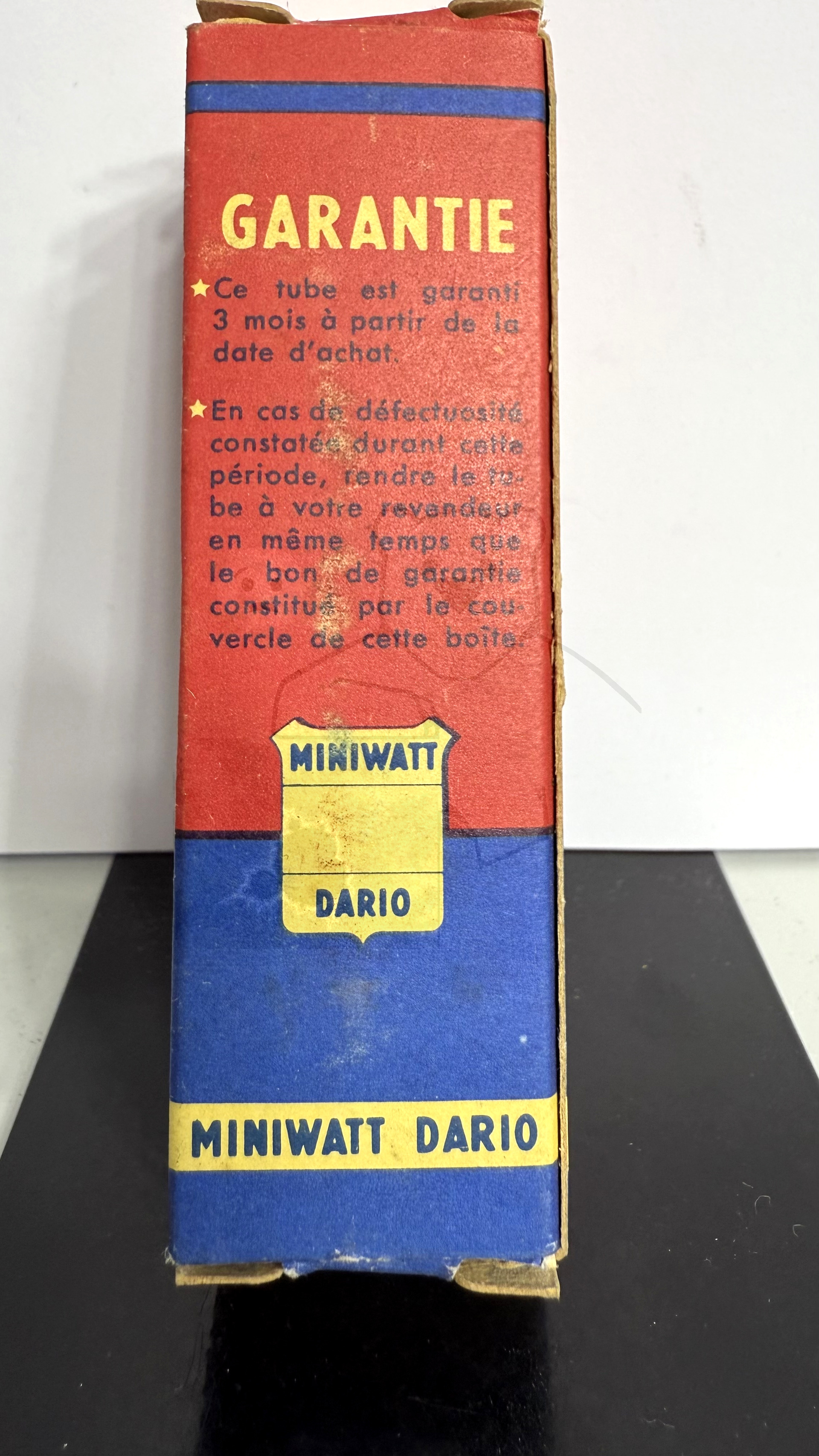

Röhre EF89 #7157 Verpackung Bild 2

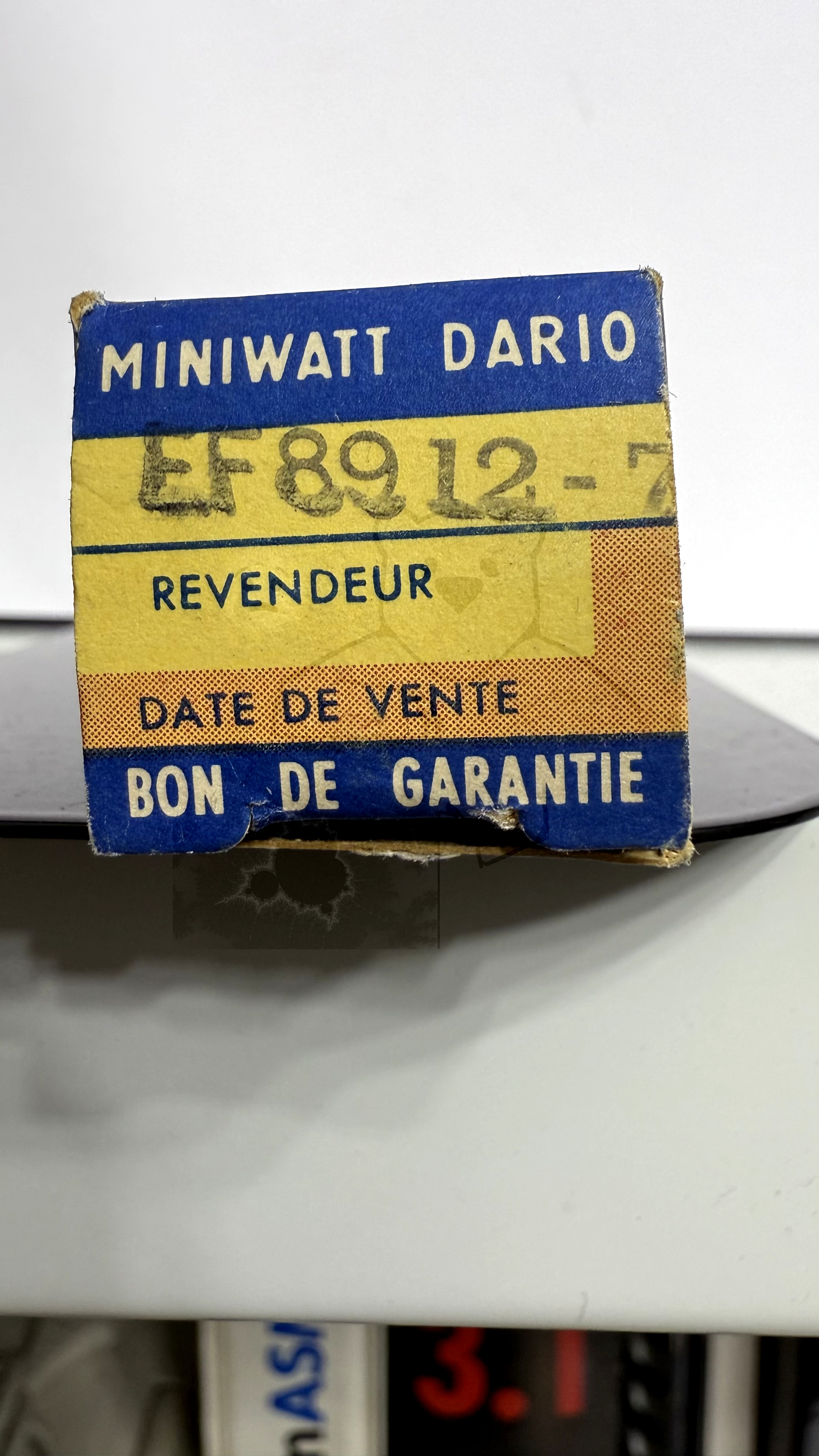

Röhre EF89 #7157 Verpackung Bild 3

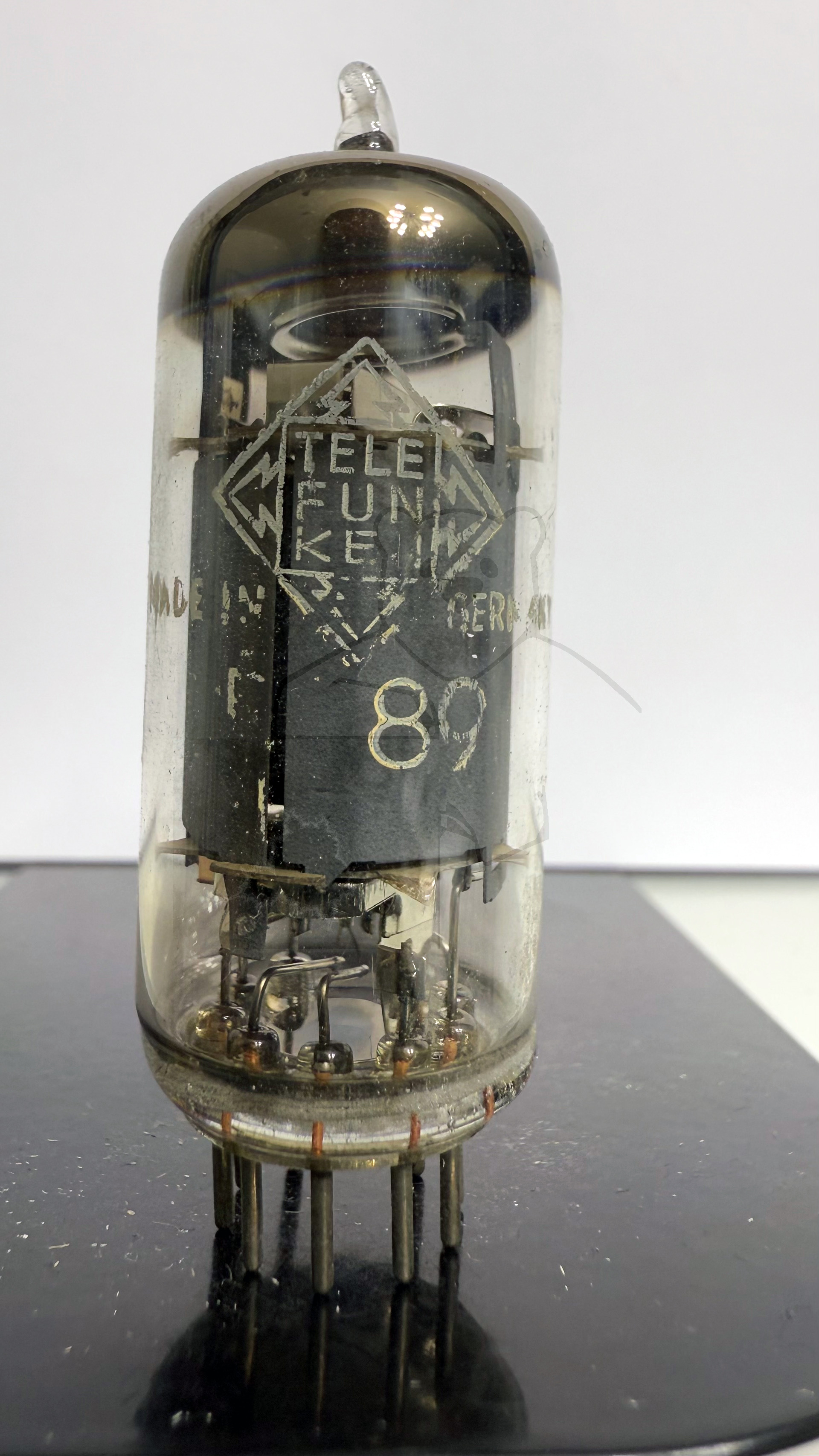

Röhre EF89 #7618 Bild 1

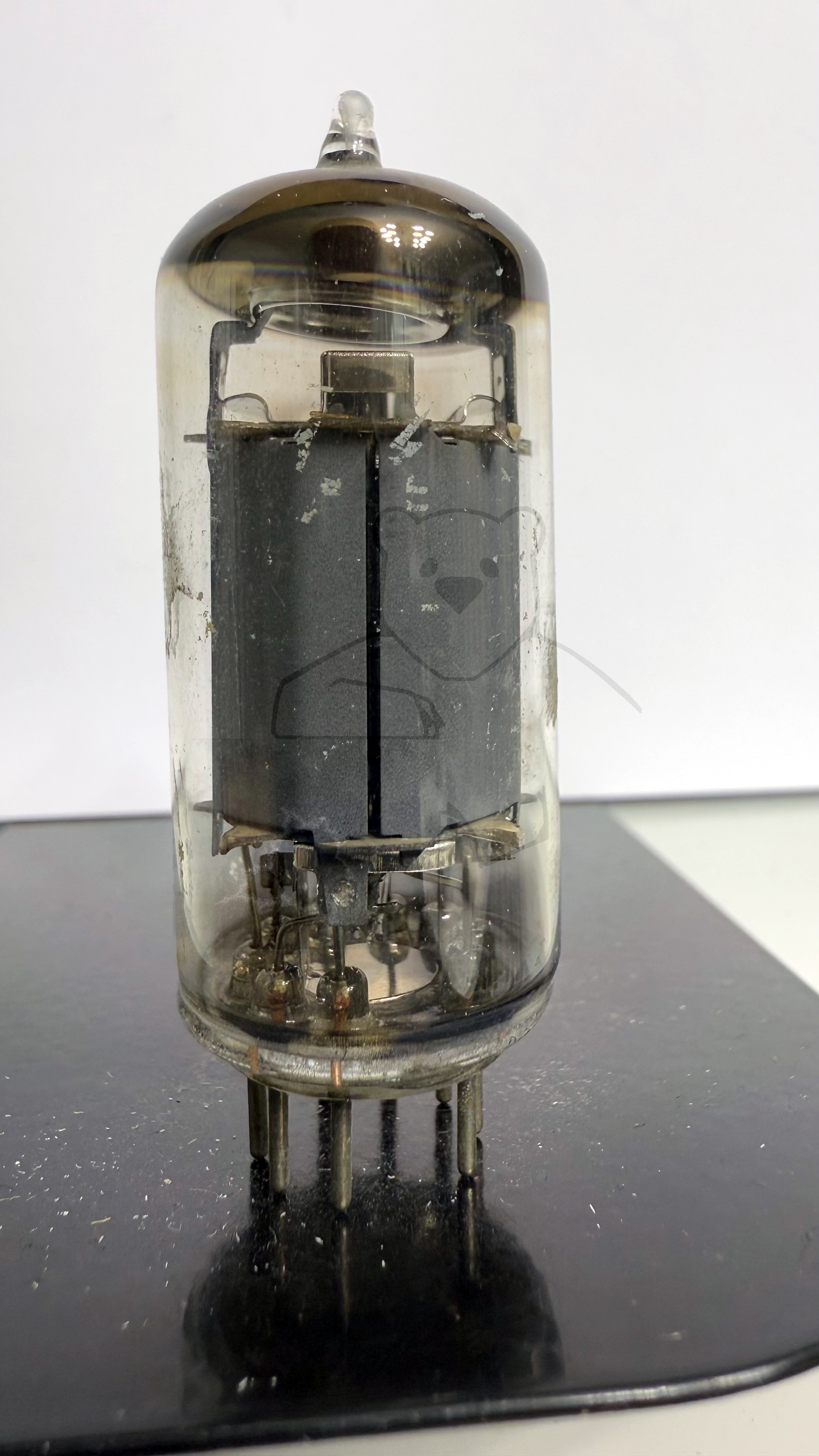

Röhre EF89 #7618 Bild 2

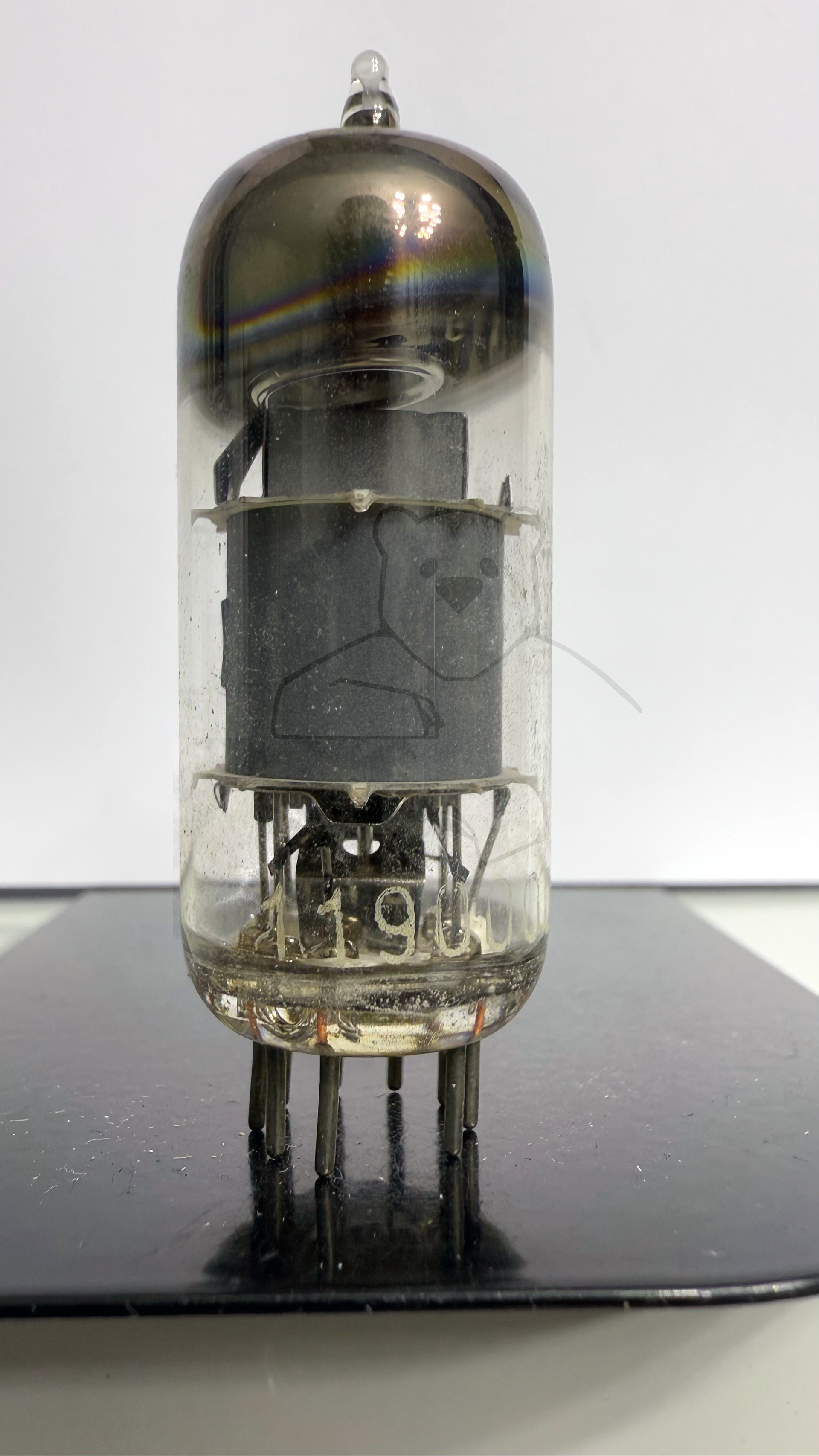

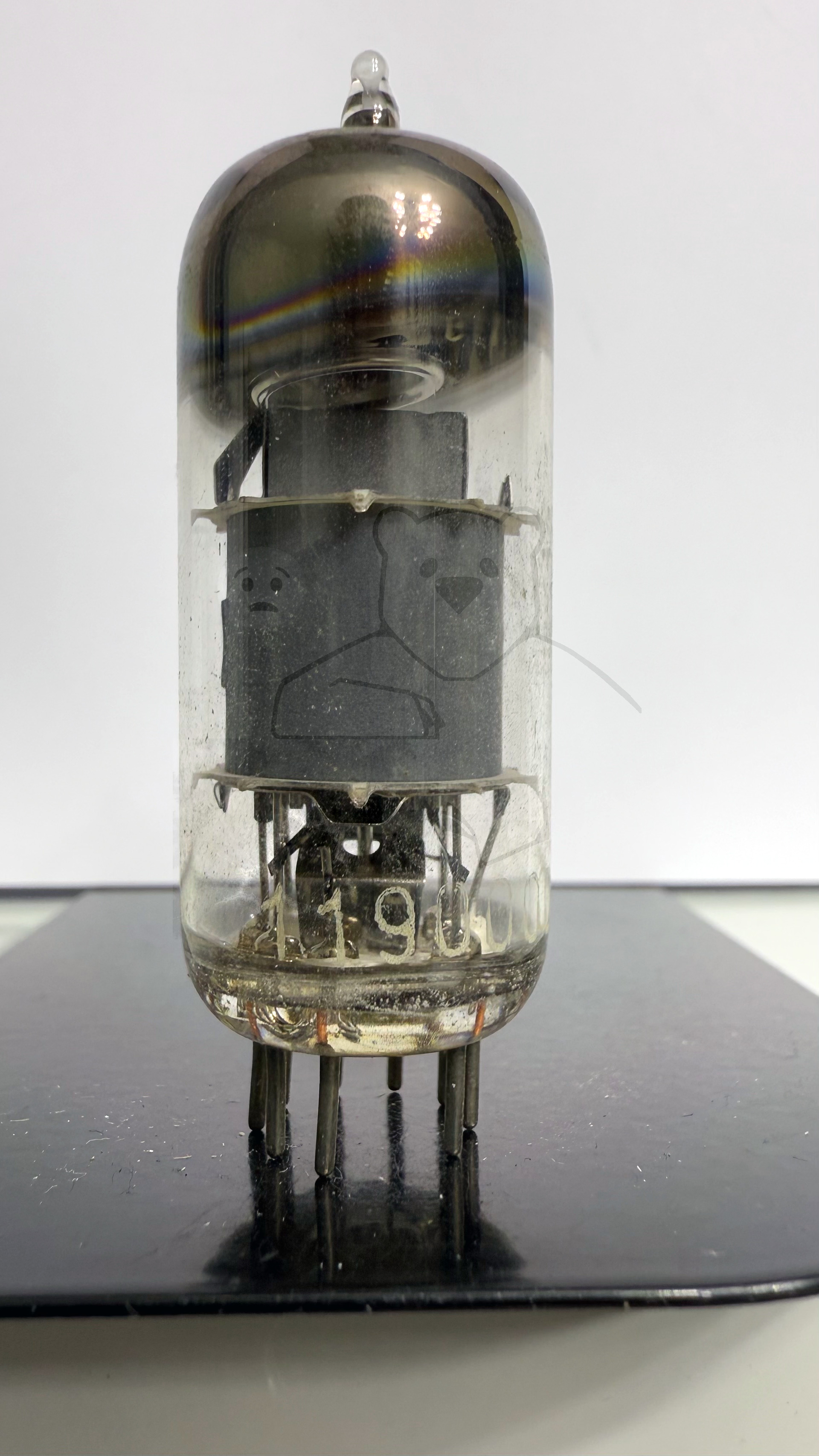

Röhre EF89 #7610 Bild 1

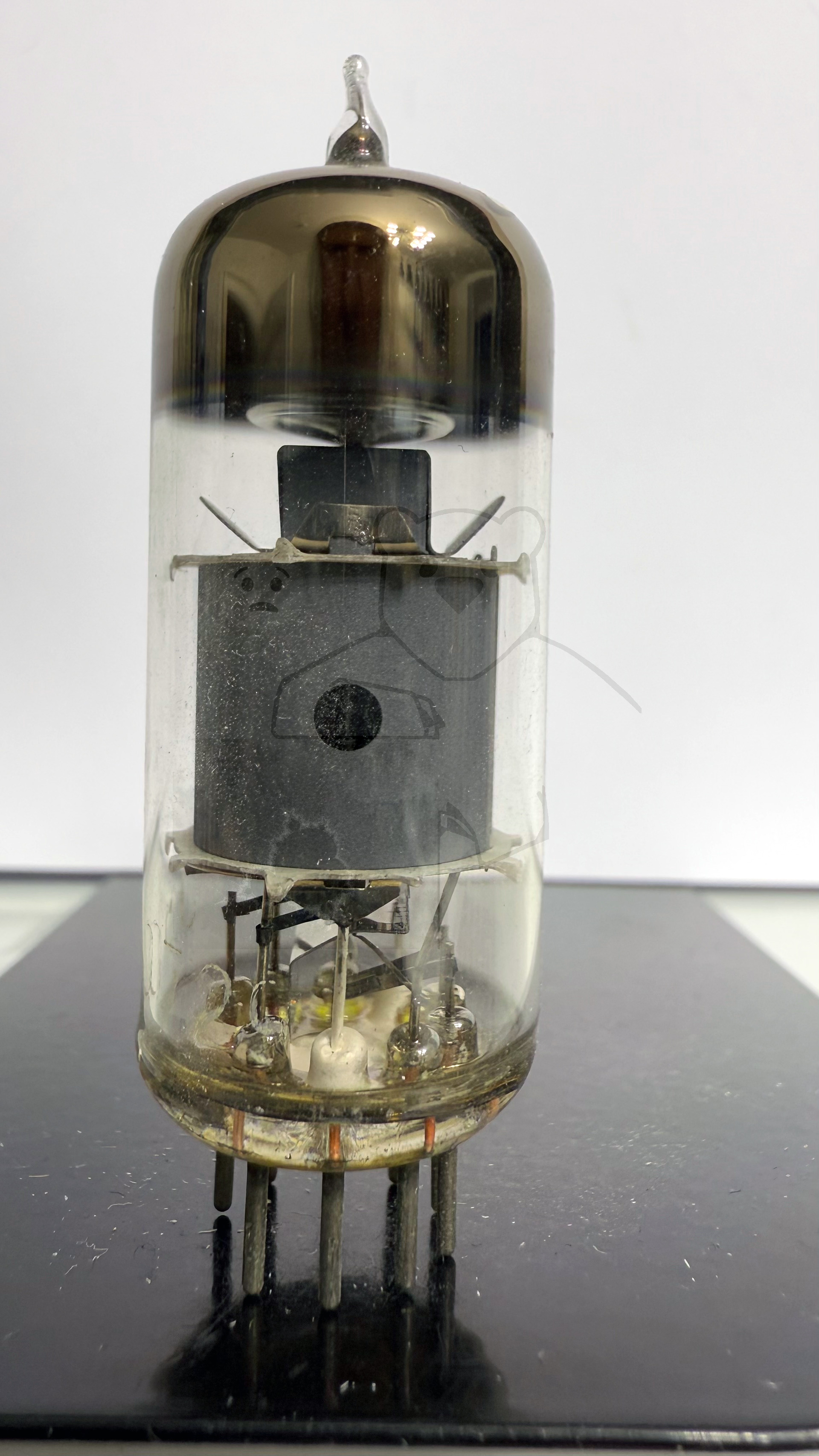

Röhre EF89 #7613 Bild 1

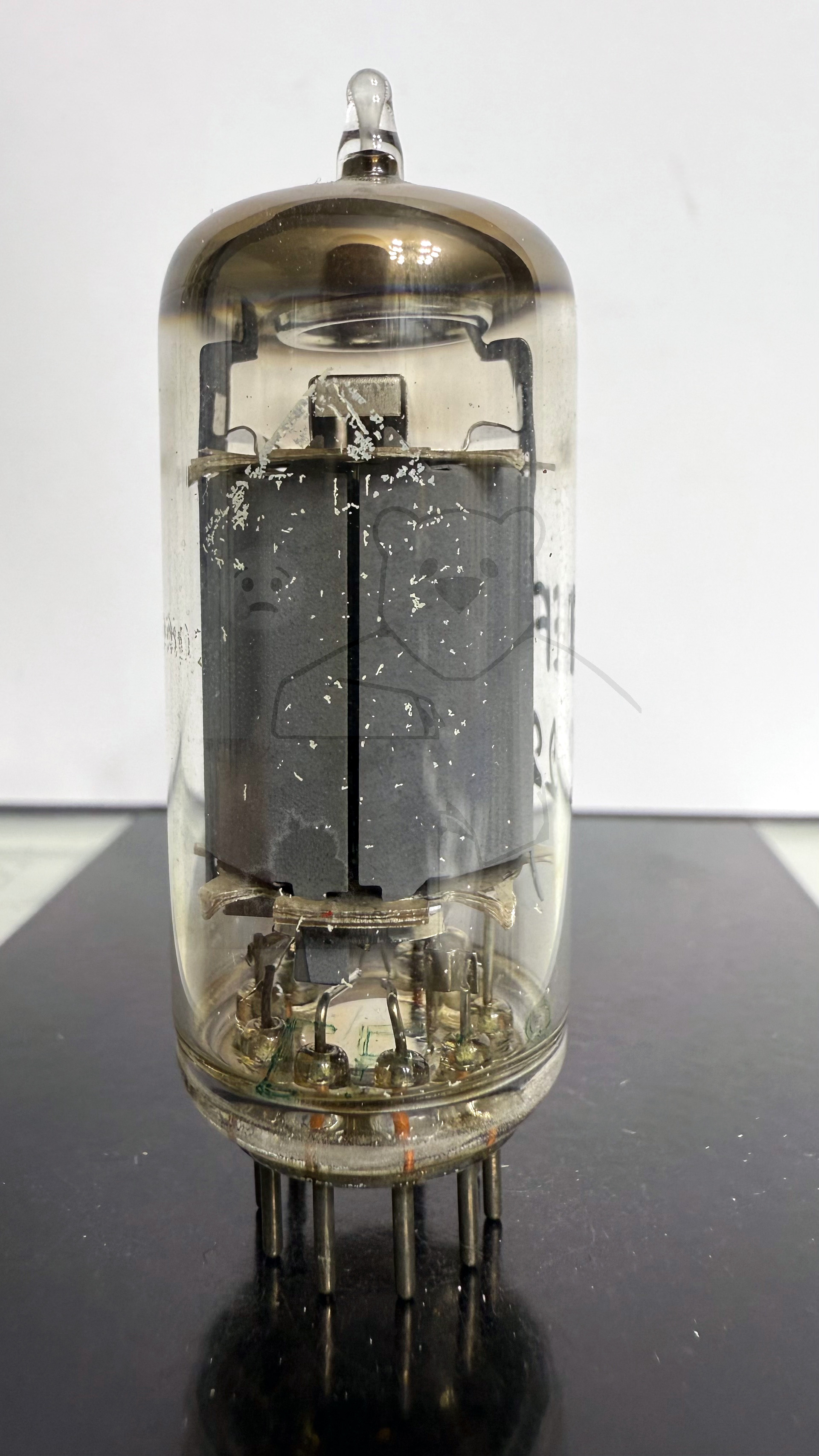

Röhre EF89 #2269 Bild 1

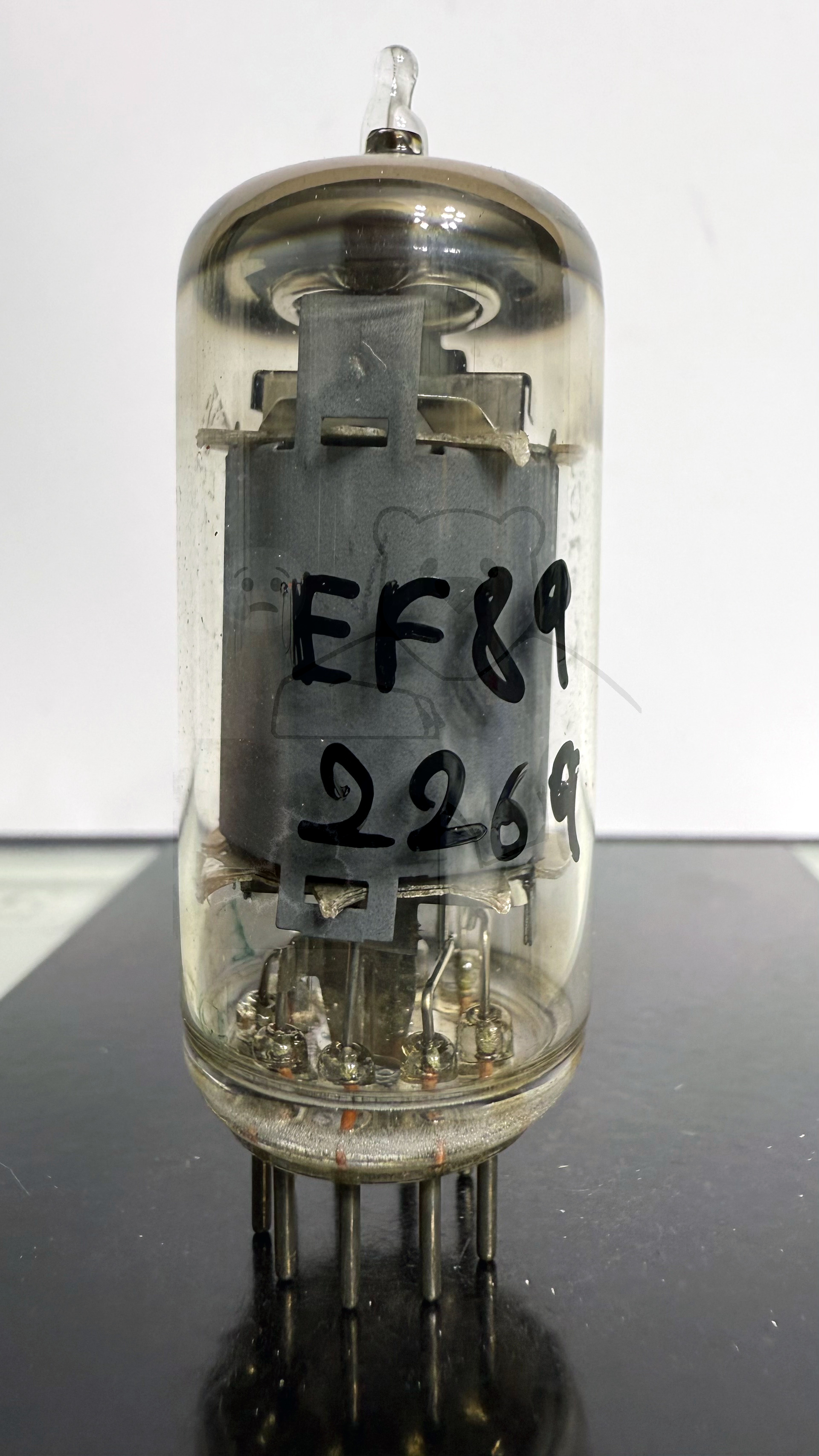

Röhre EF89 #2269 Bild 2

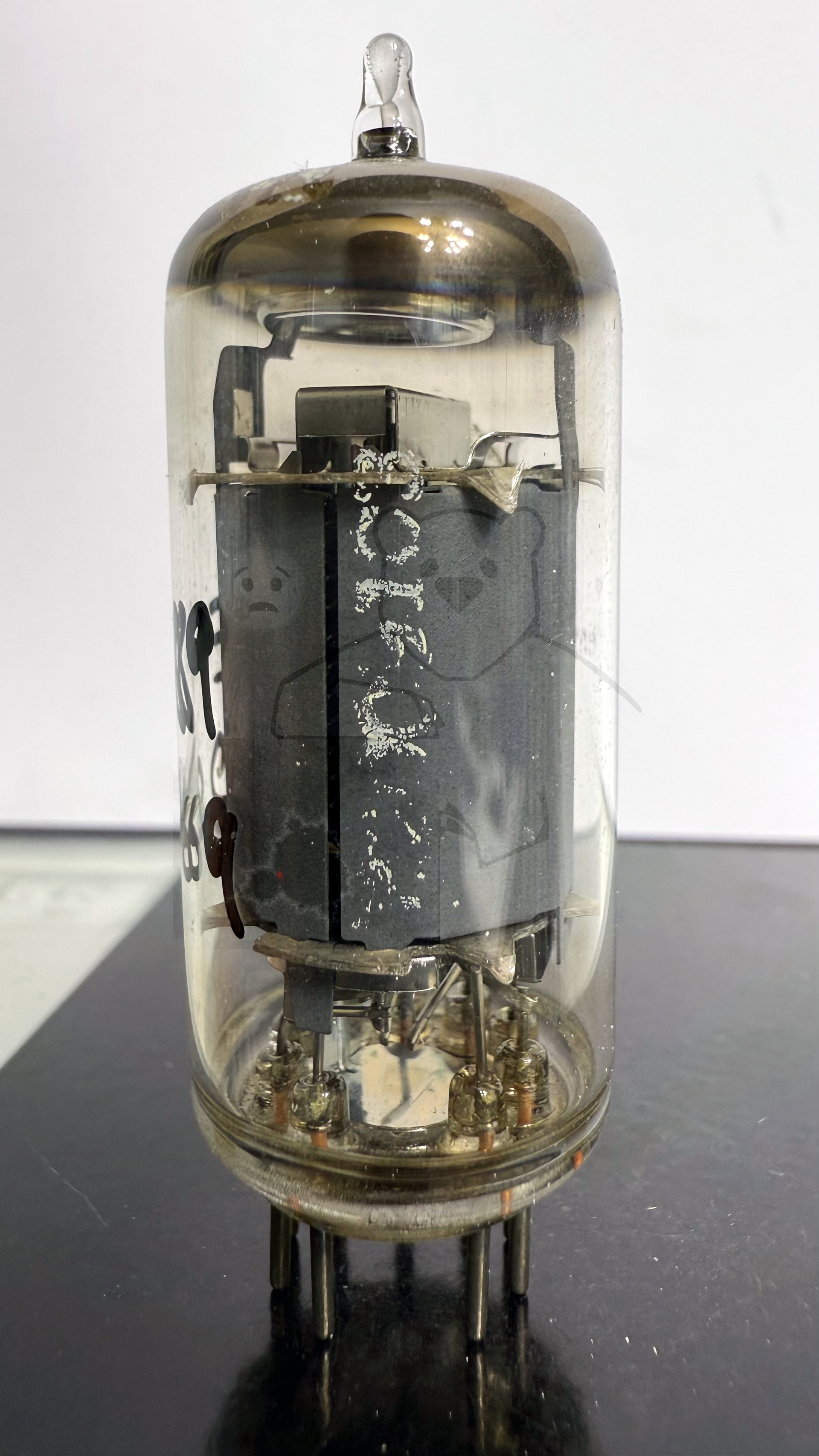

Röhre EF89 #2269 Bild 3

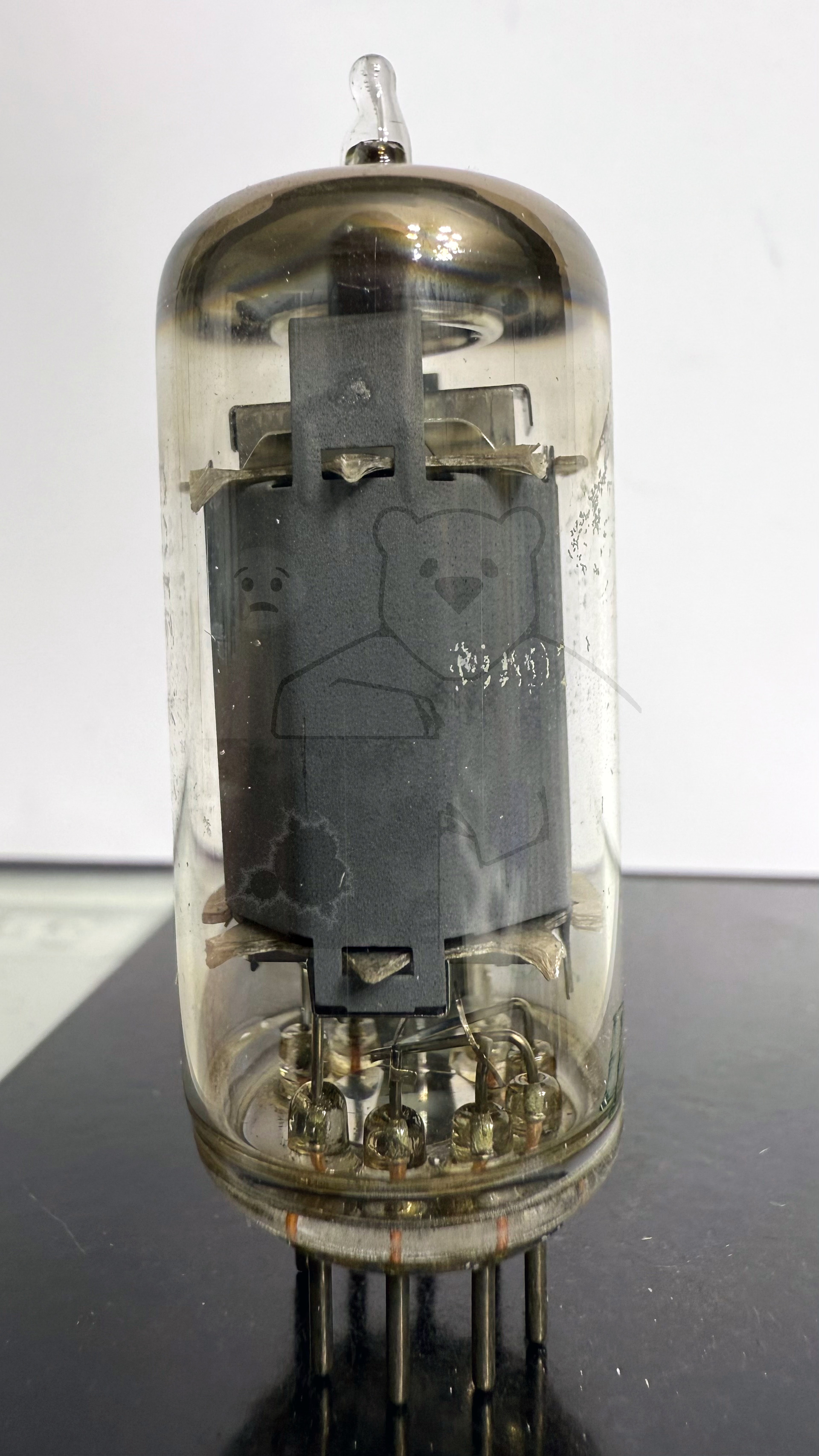

Röhre EF89 #2269 Bild 4

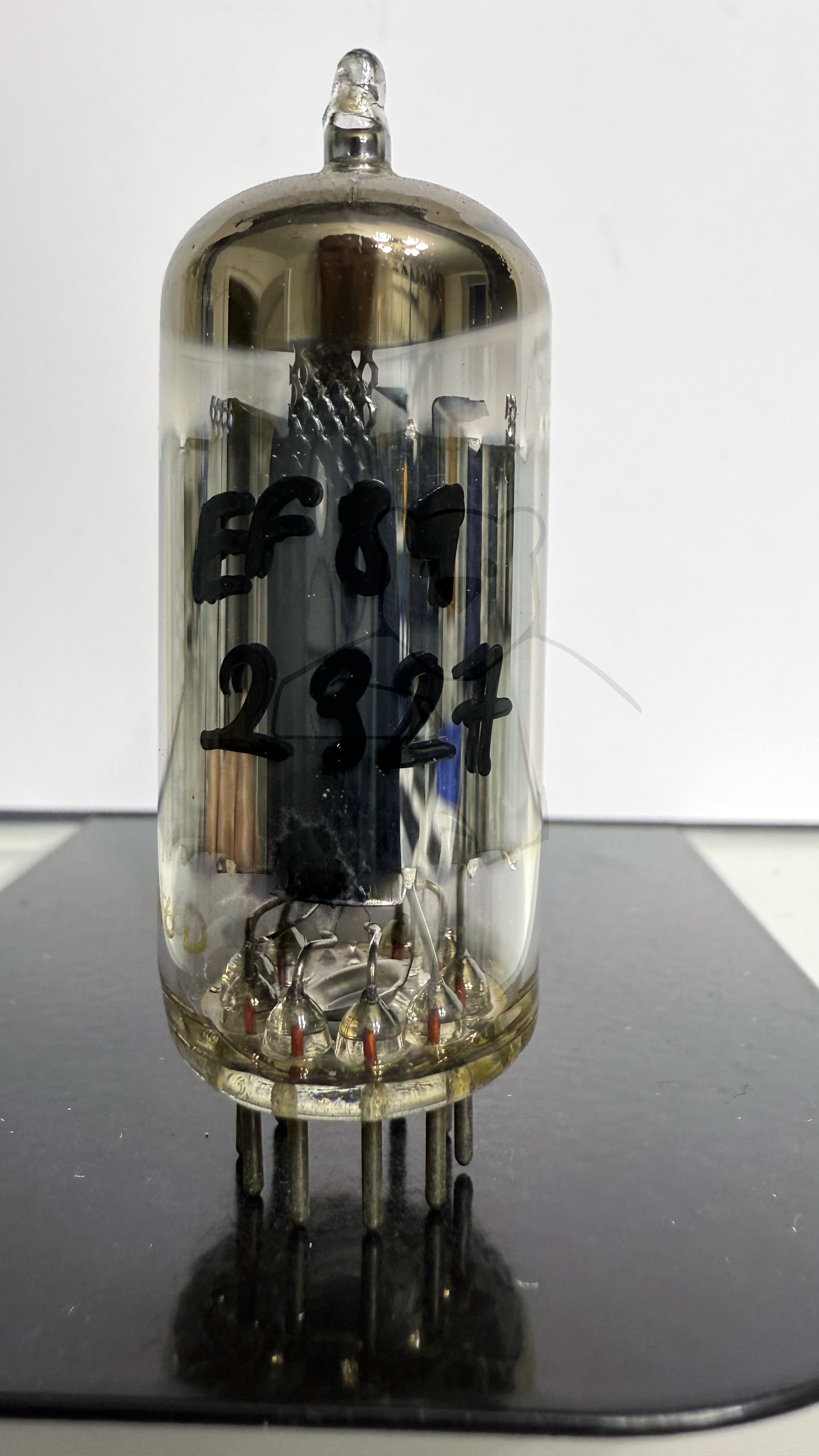

Röhre EF89 #2327 Bild 1

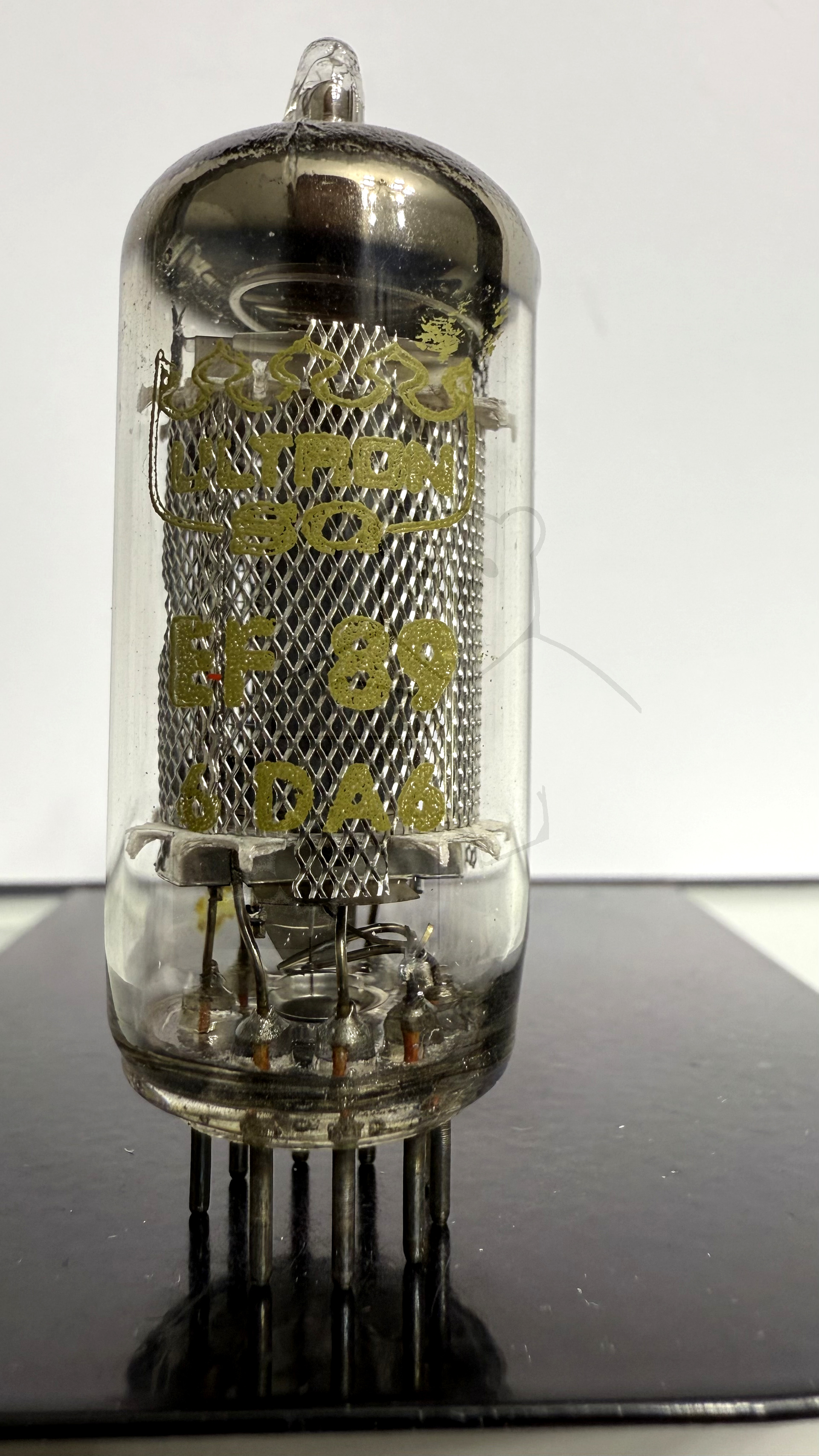

Röhre EF89 #1981 Bild 1

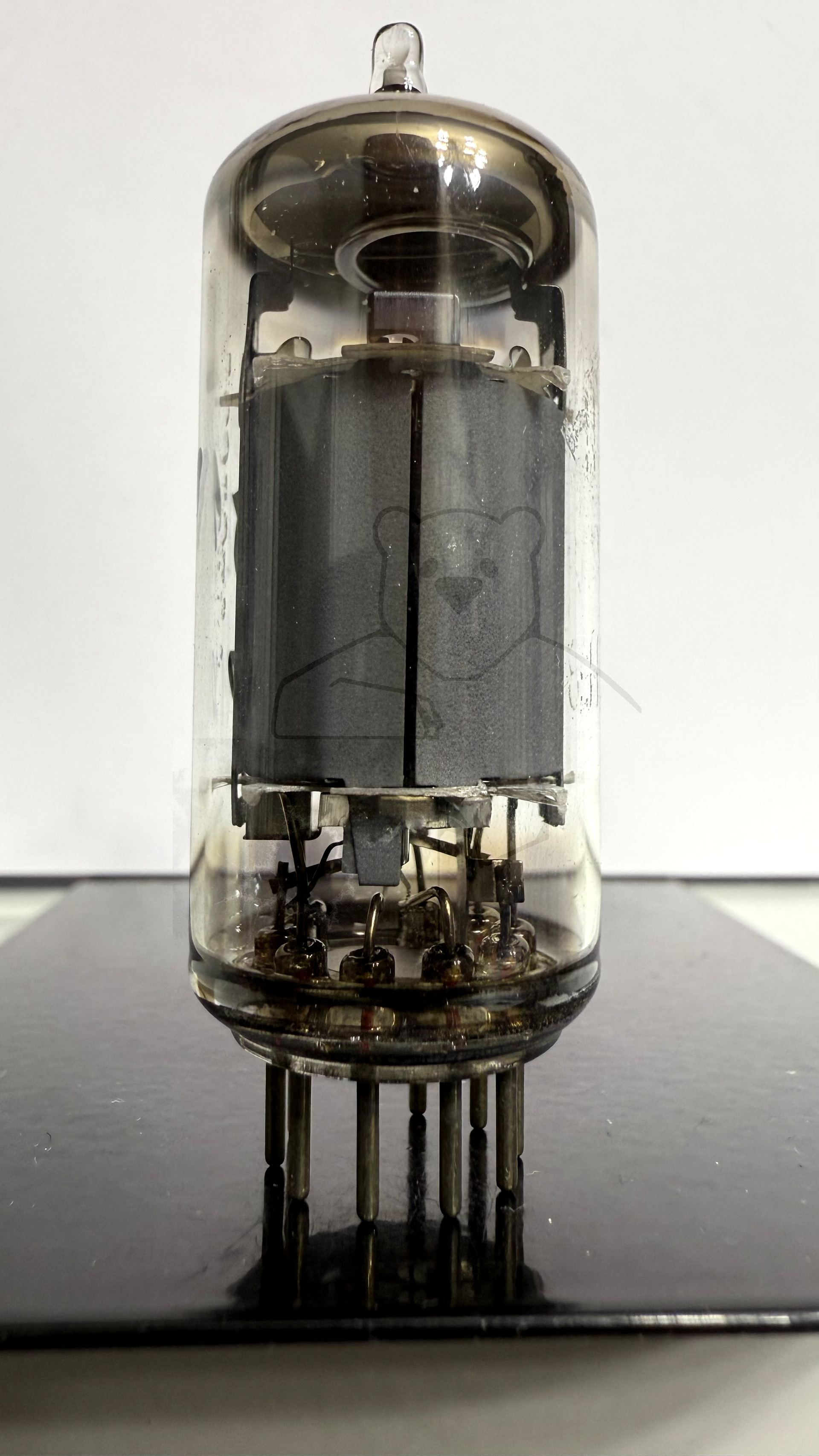

Röhre EF89 #1130 Bild 1

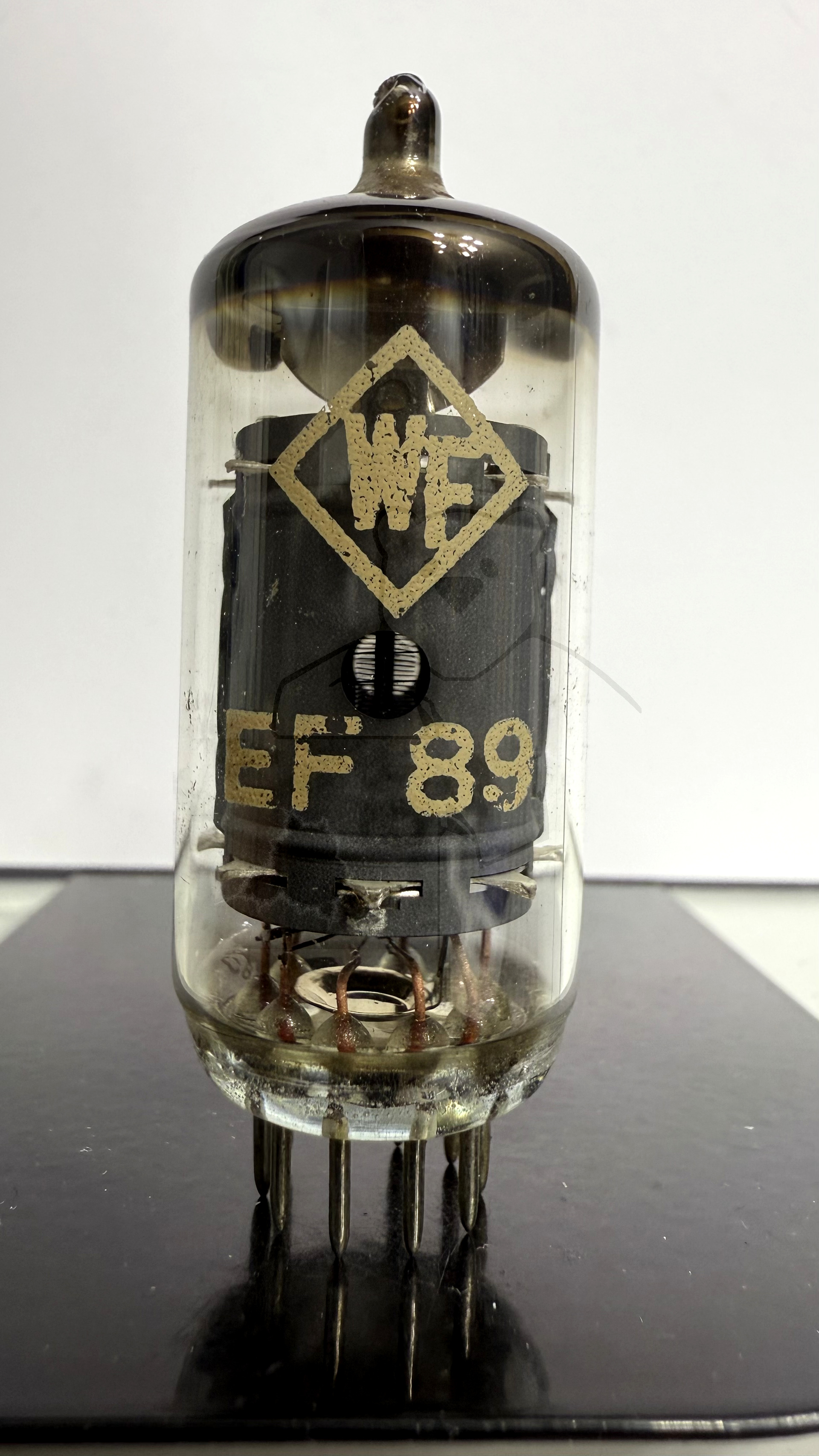

Röhre EF89 #1177 Bild 1

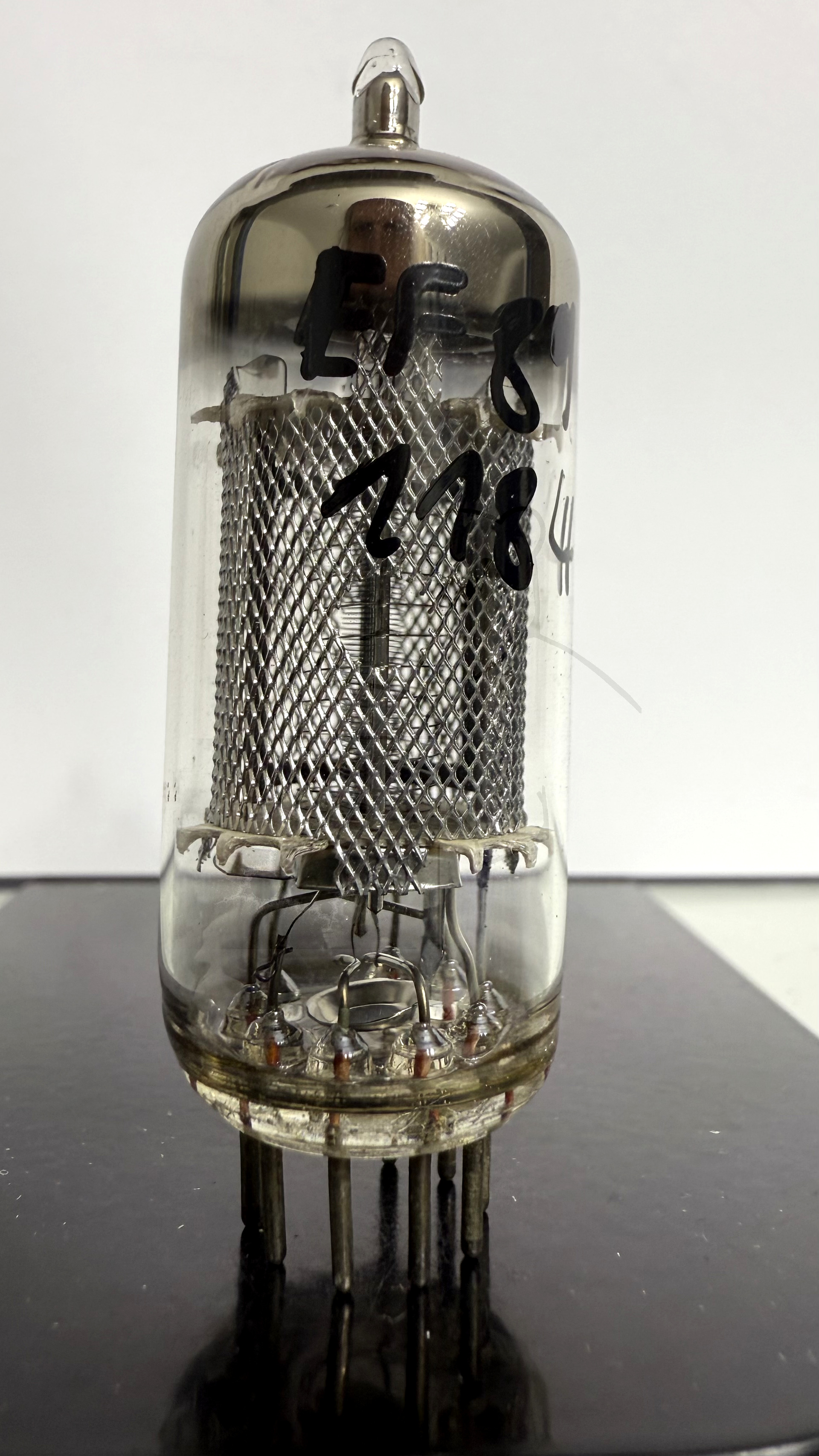

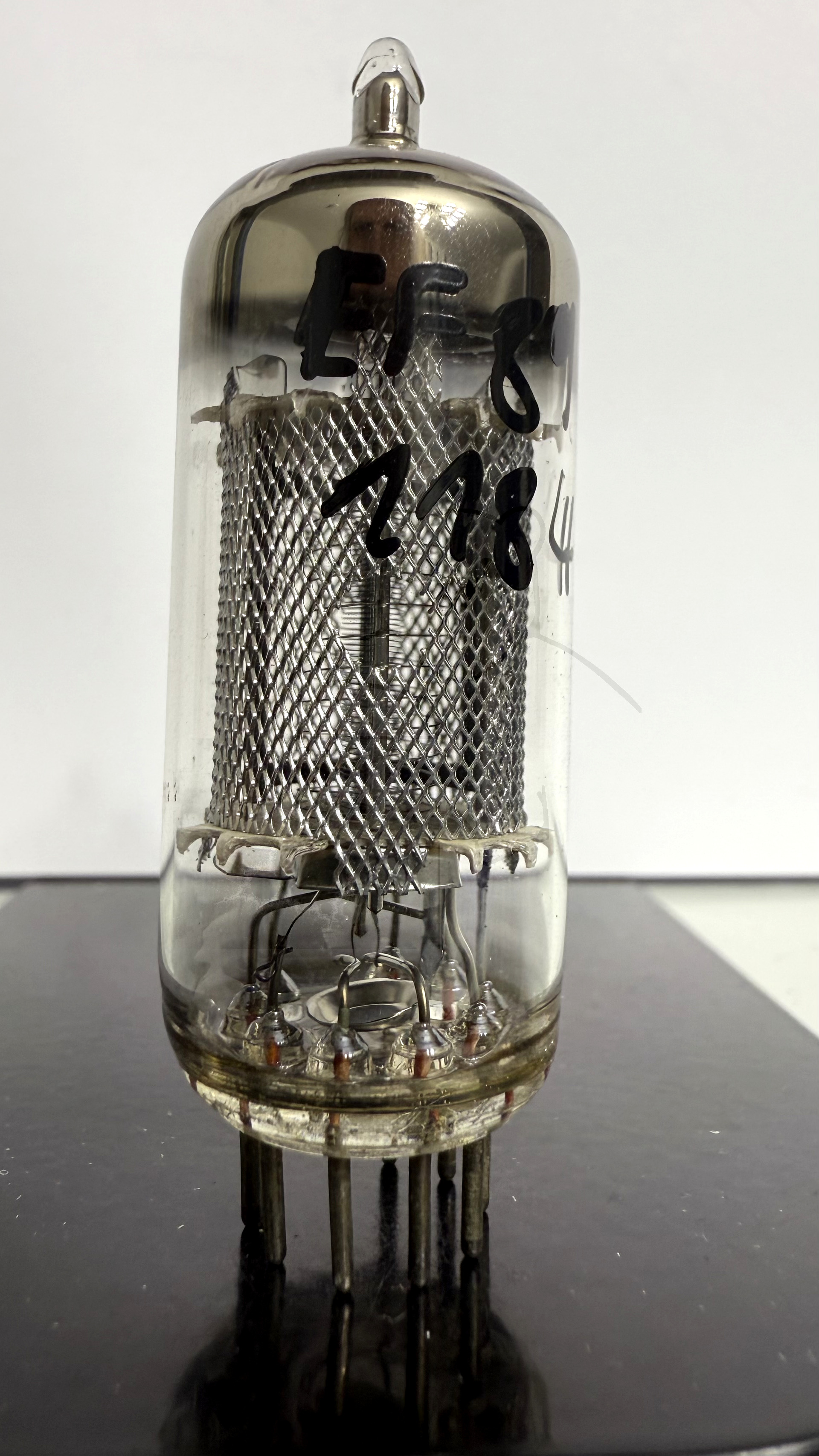

Röhre EF89 #1184 Bild 1

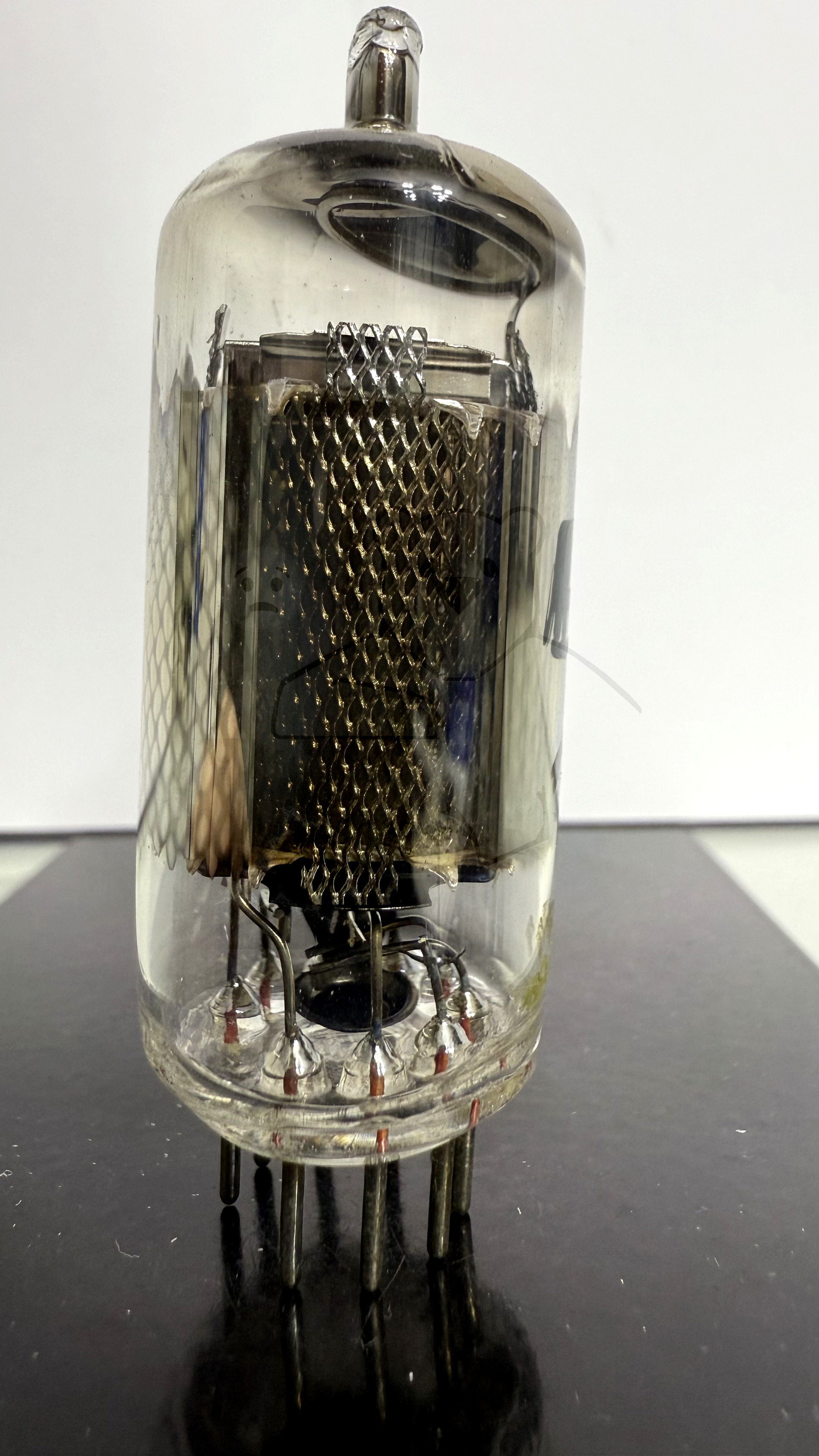

Röhre EF89 #1192 Bild 1

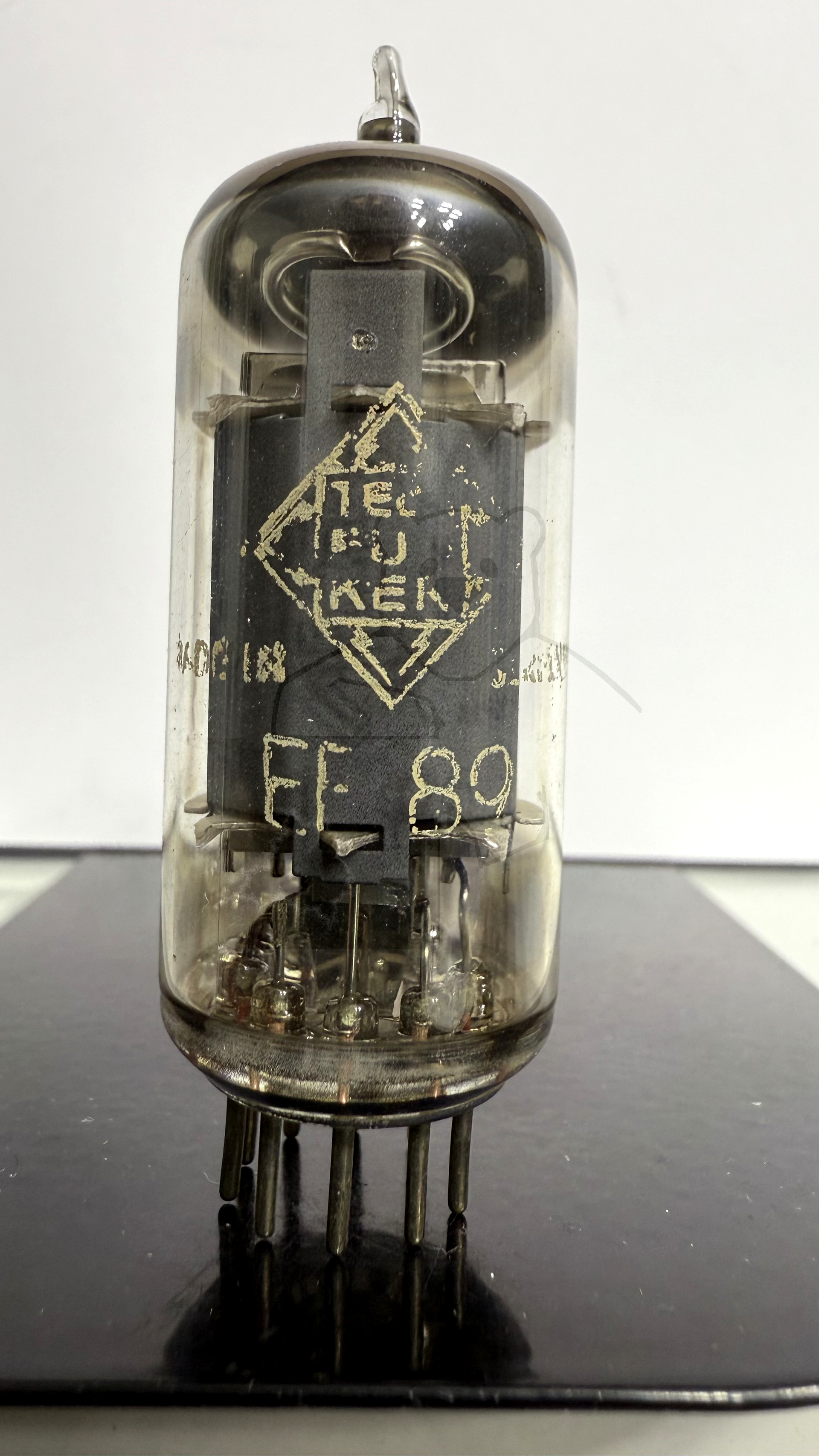

Röhre EF89 #1453 Bild 1

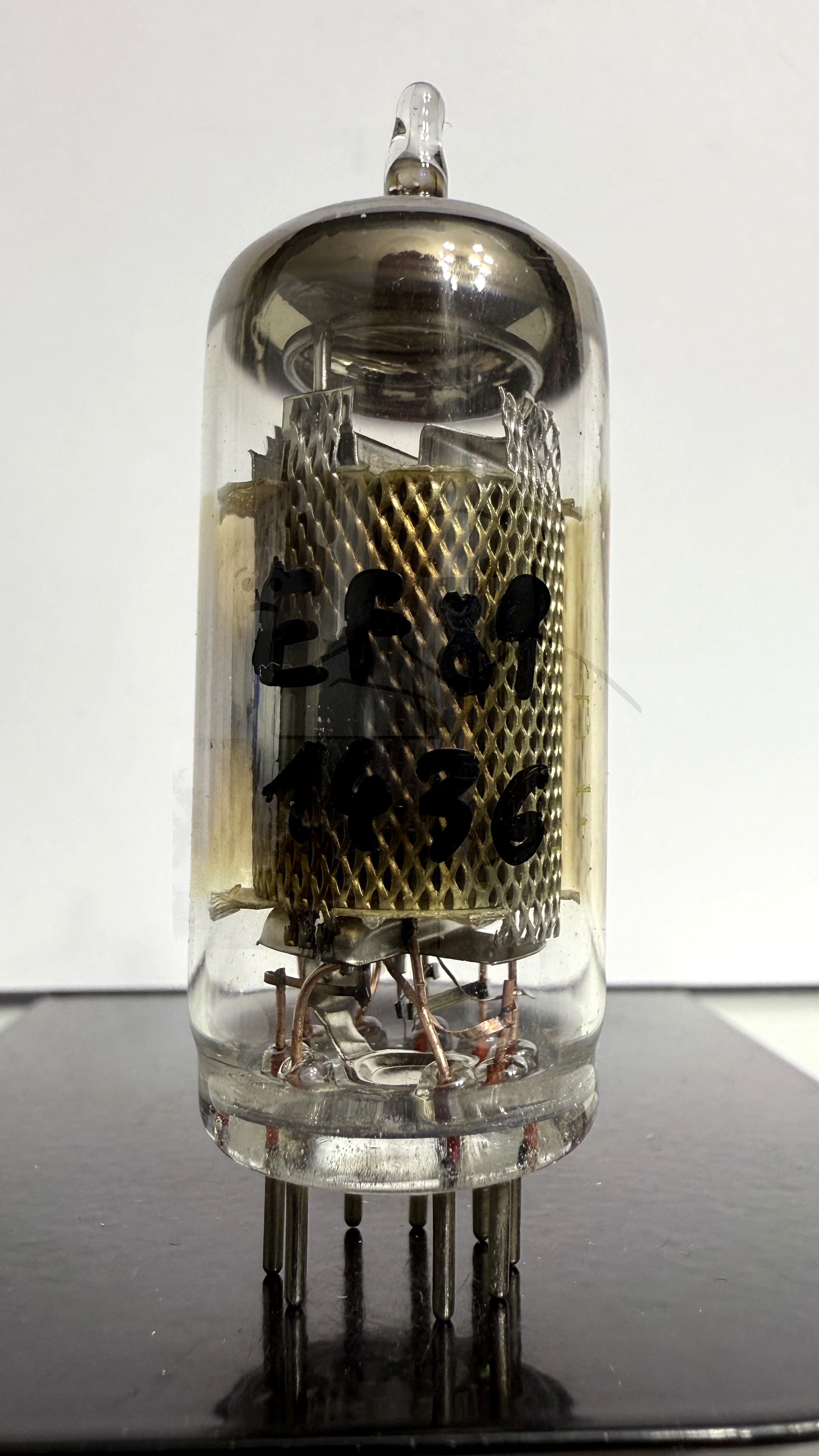

Röhre EF89 #1436 Bild 1

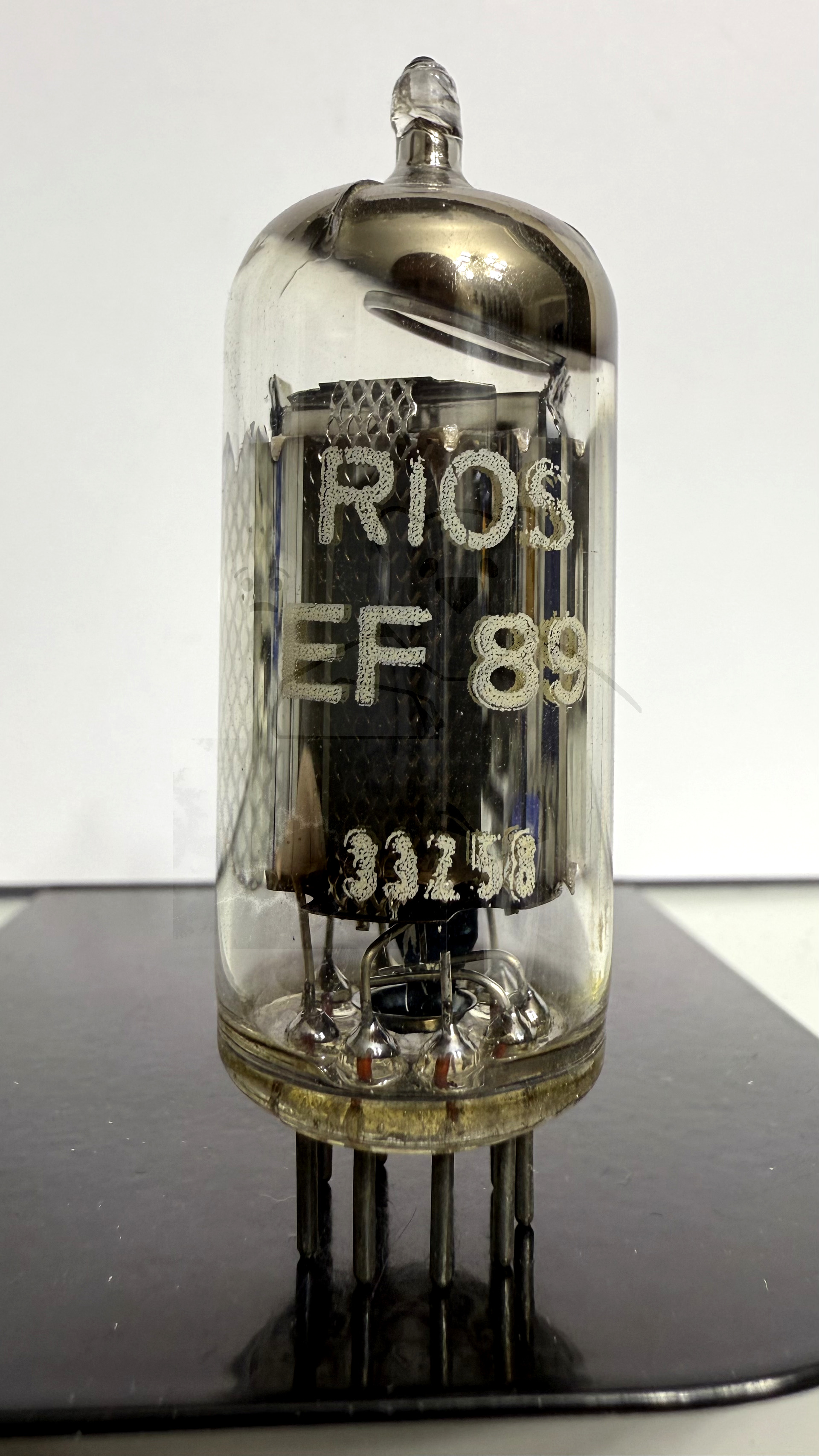

Röhre EF89 #1441 Bild 1

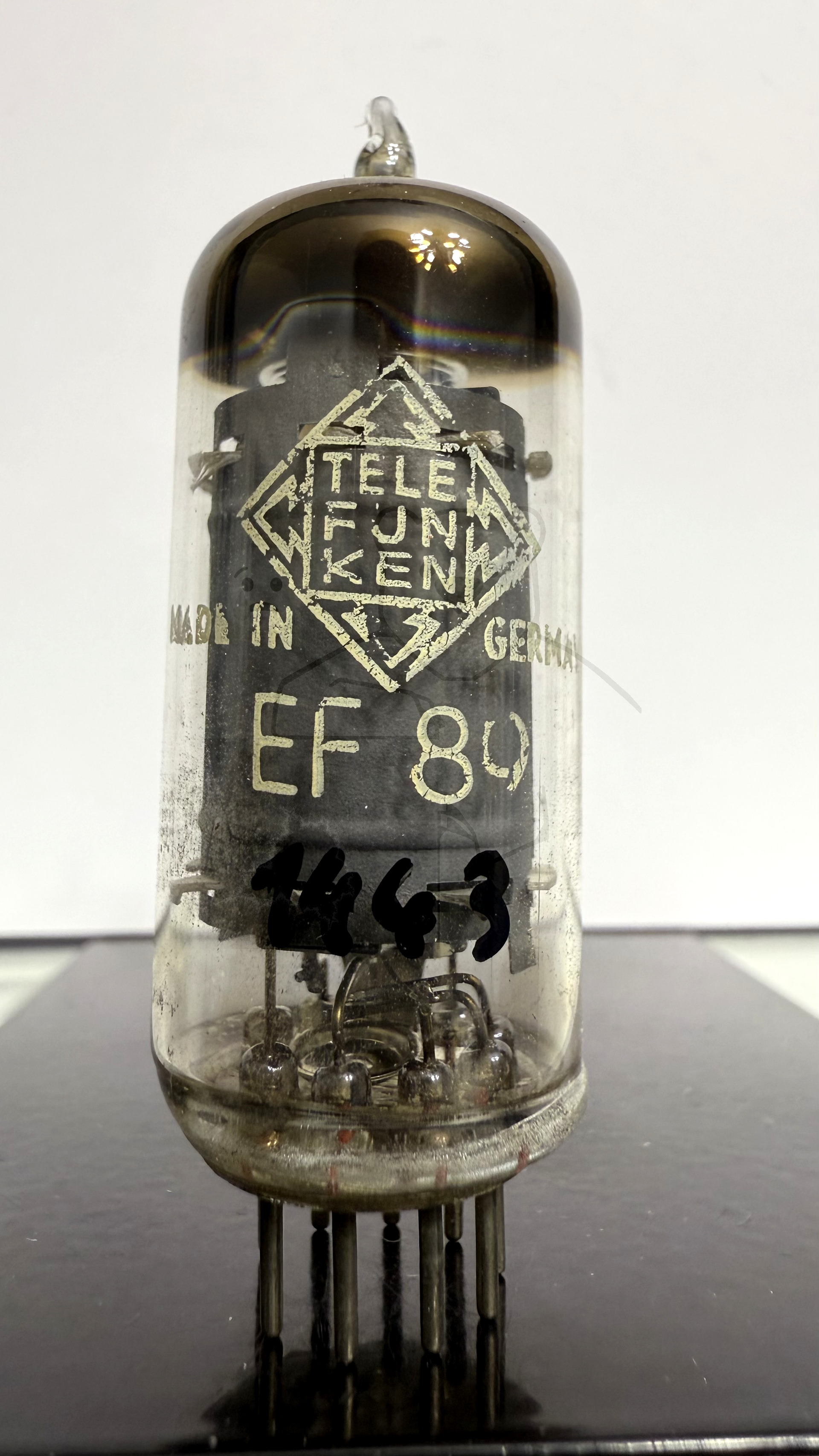

Röhre EF89 #1443 Bild 1

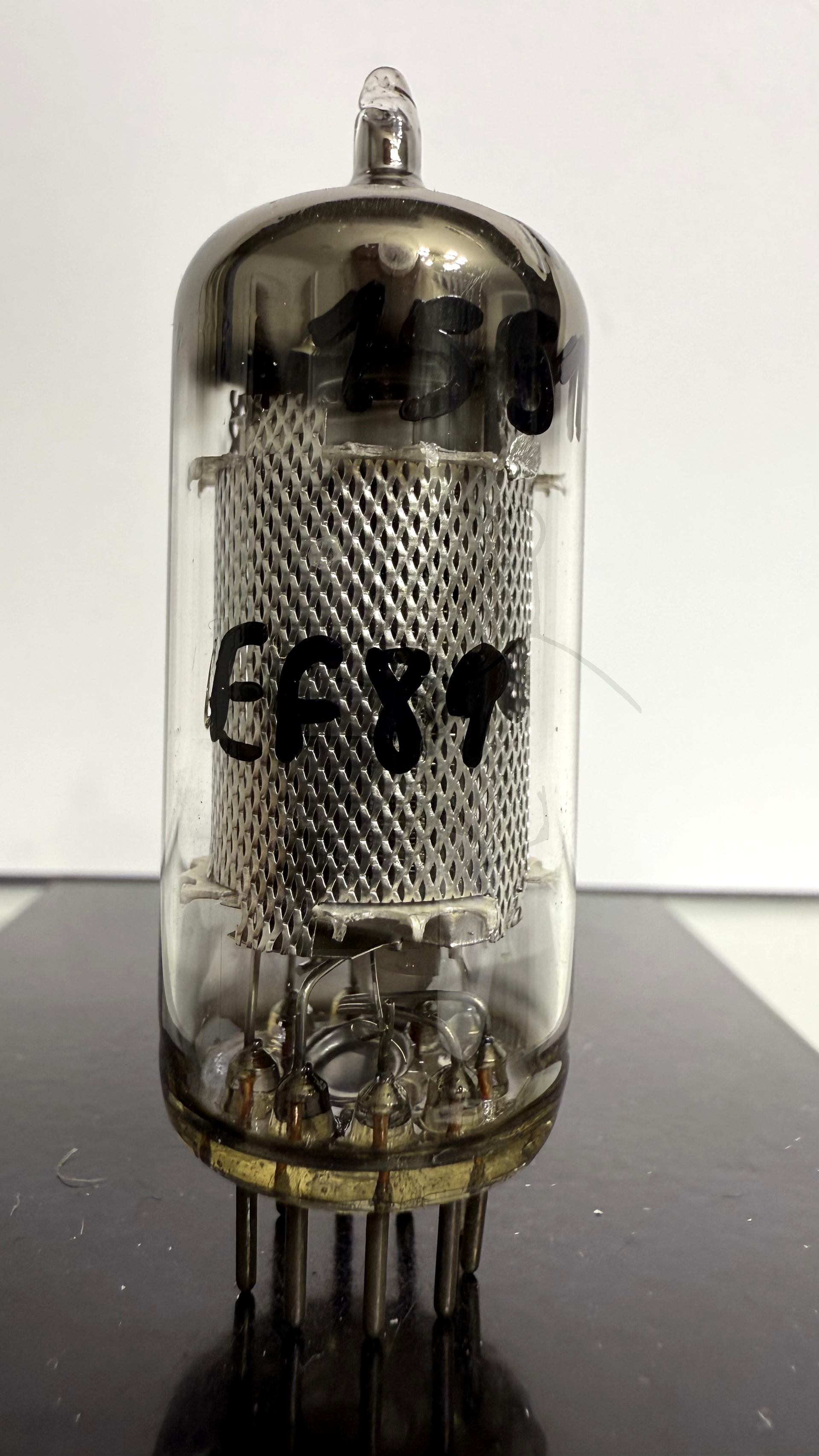

Röhre EF89 #1551 Bild 1

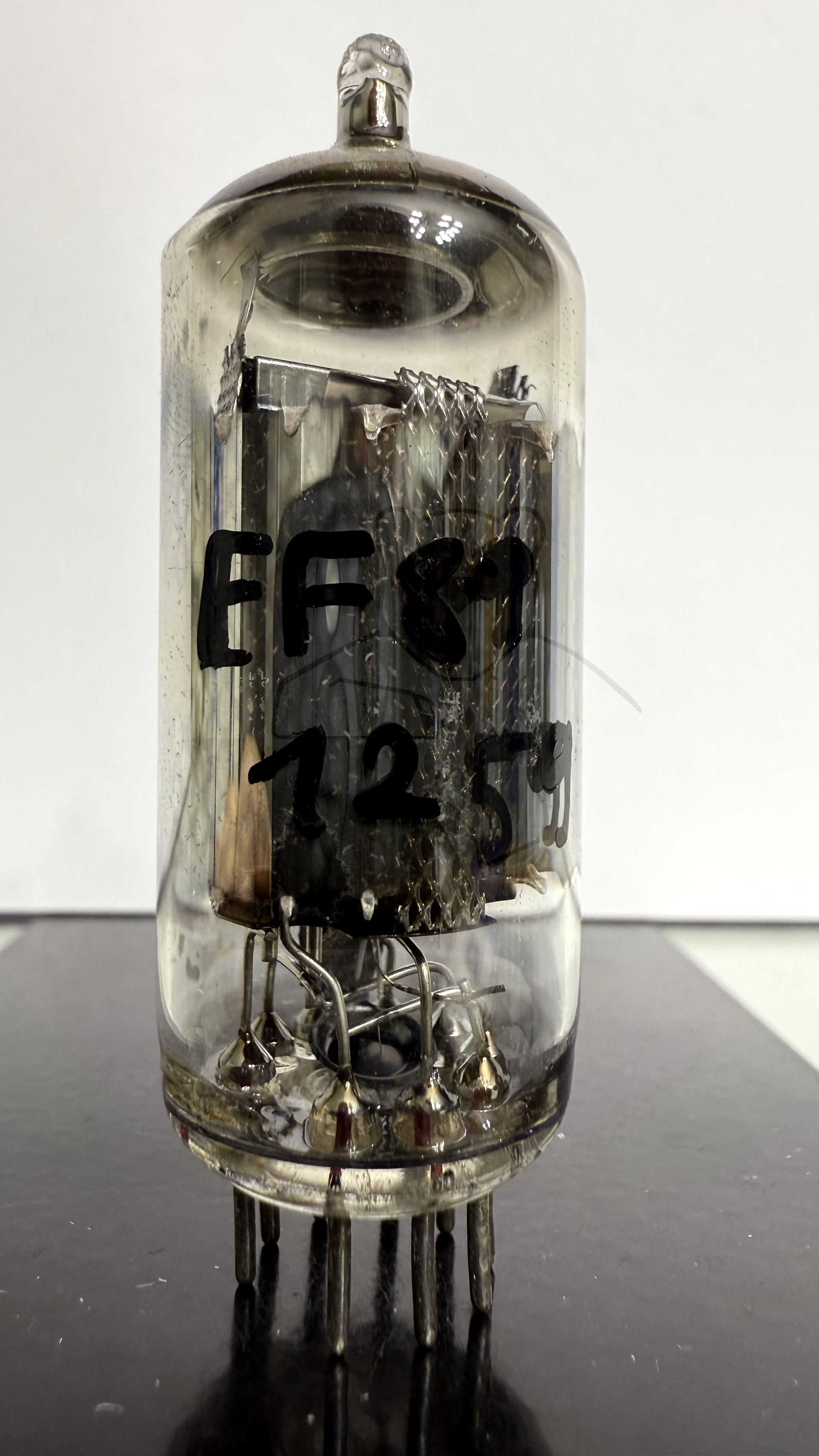

Röhre EF89 #1259 Bild 1

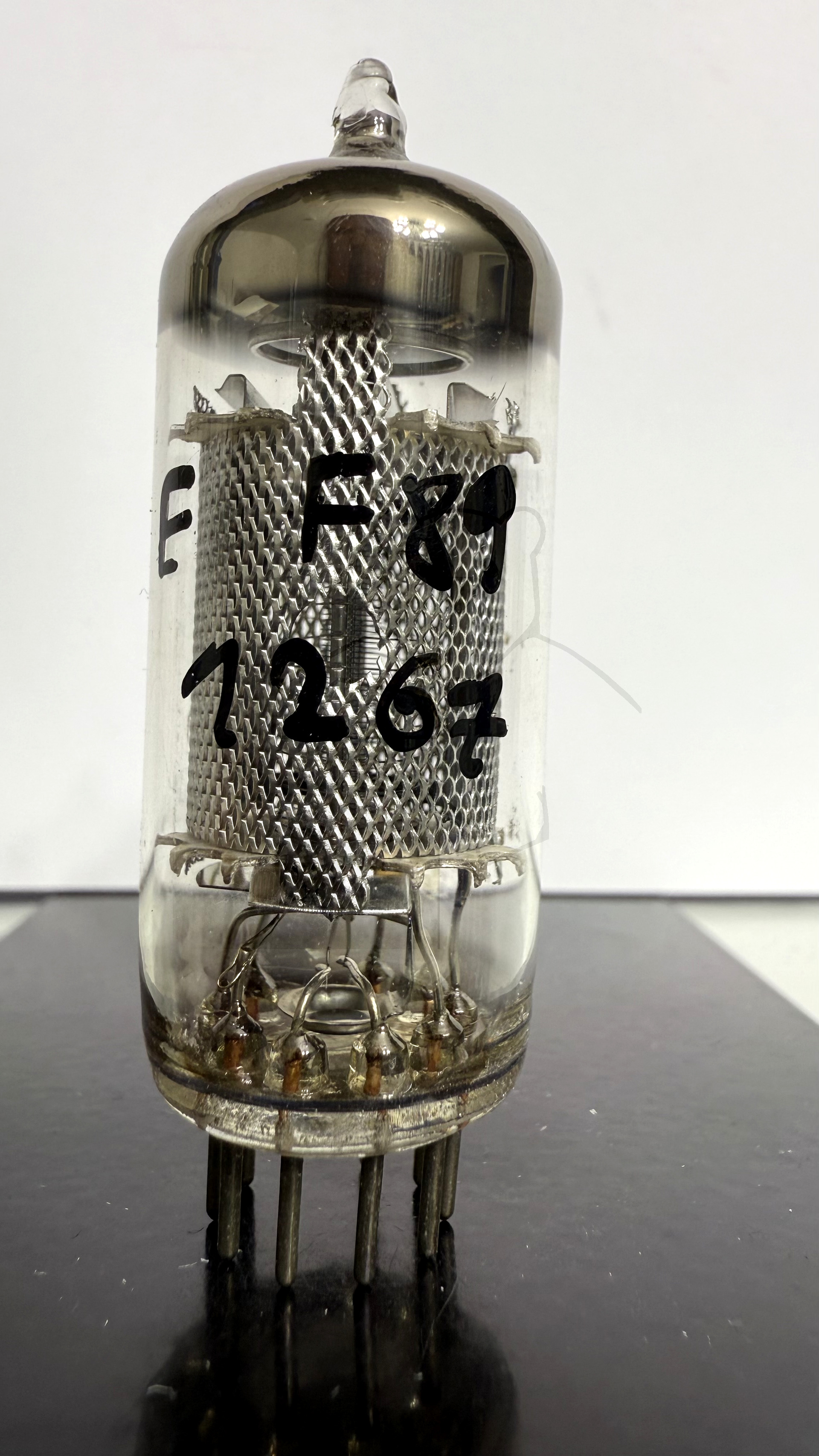

Röhre EF89 #1267 Bild 1

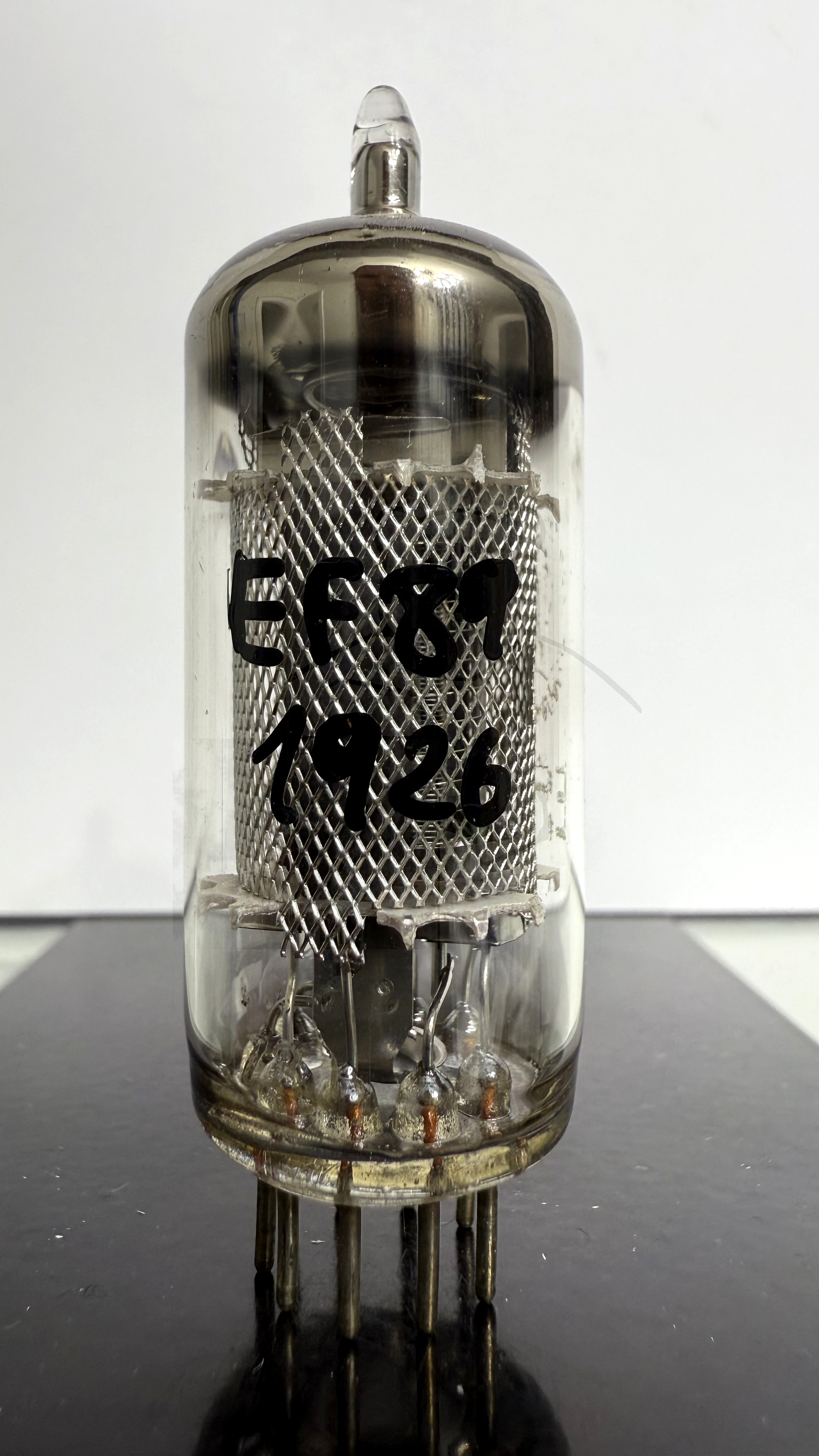

Röhre EF89 #1926 Bild 1

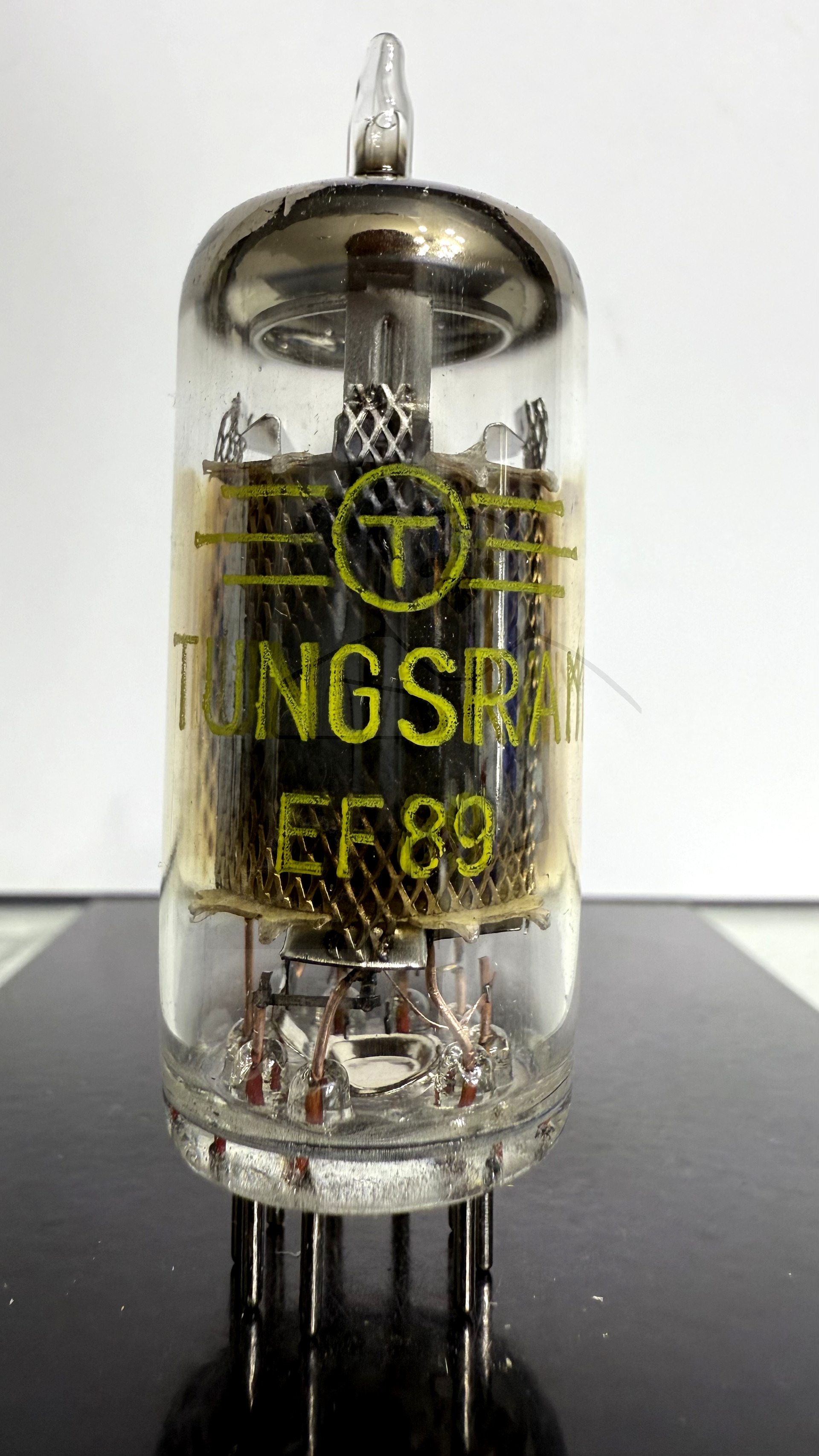

Röhre EF89 #7153 Bild 1

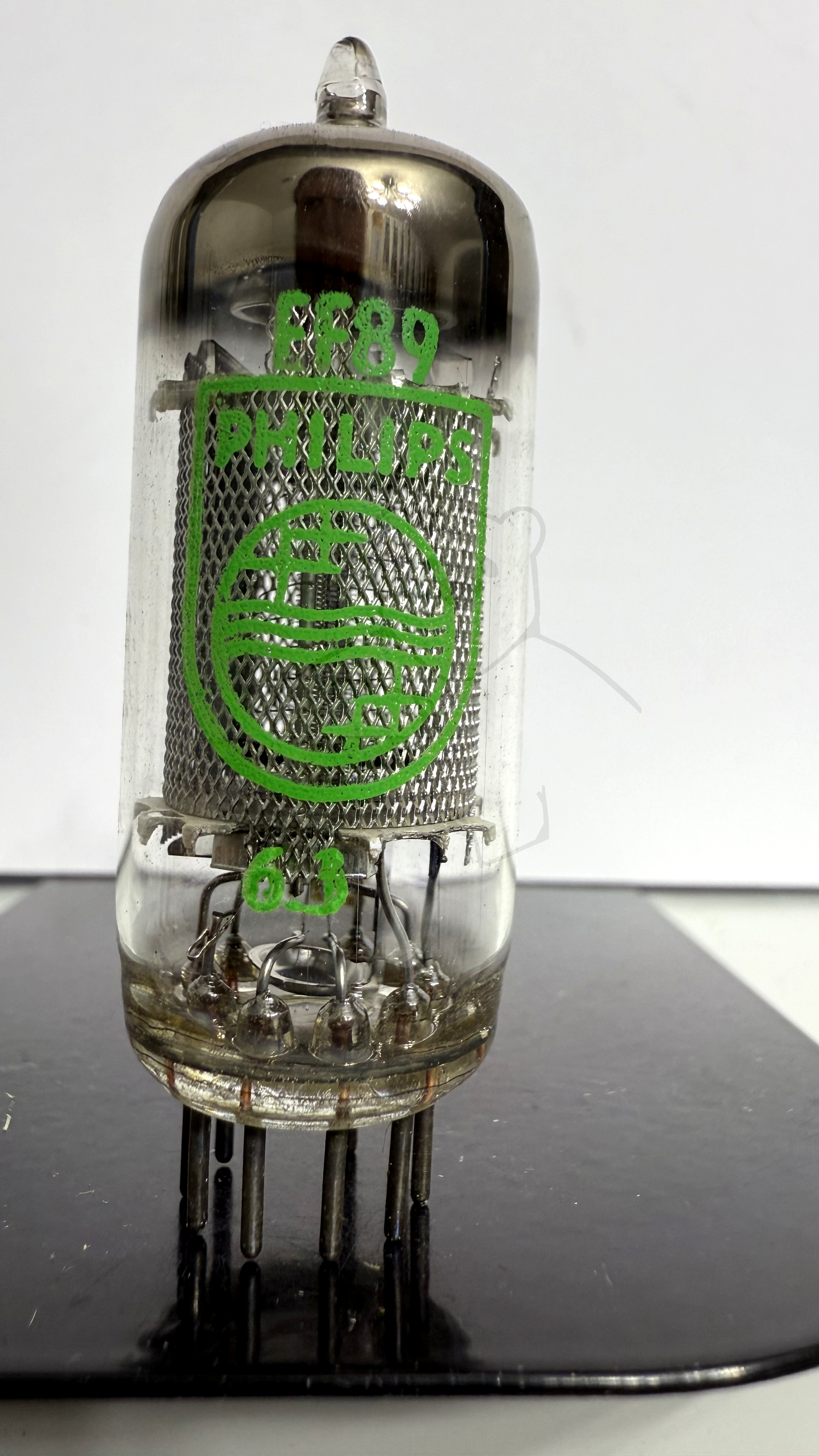

Röhre EF89 #7217 Bild 1

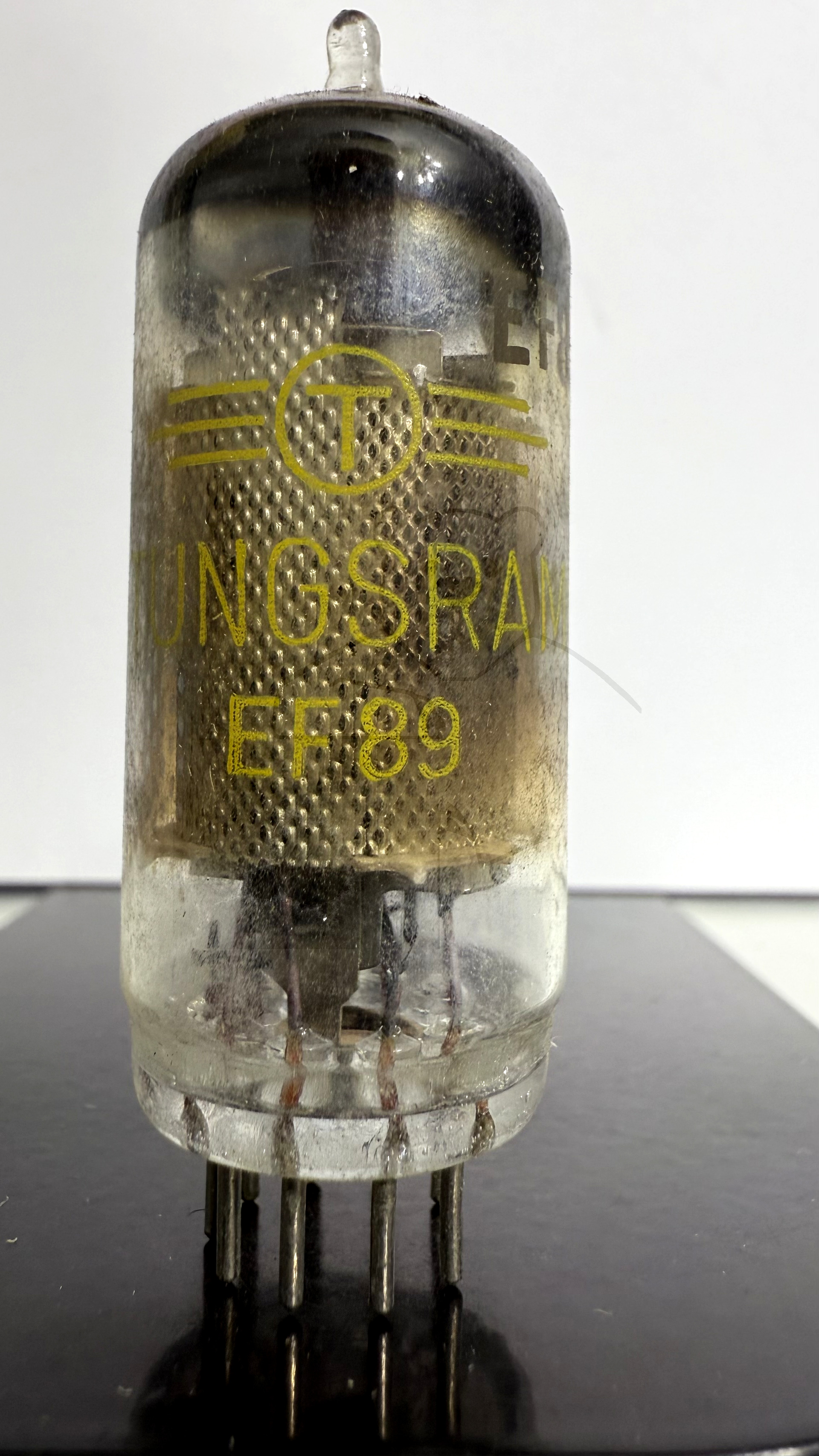

Röhre EF89 #7170 Bild 1

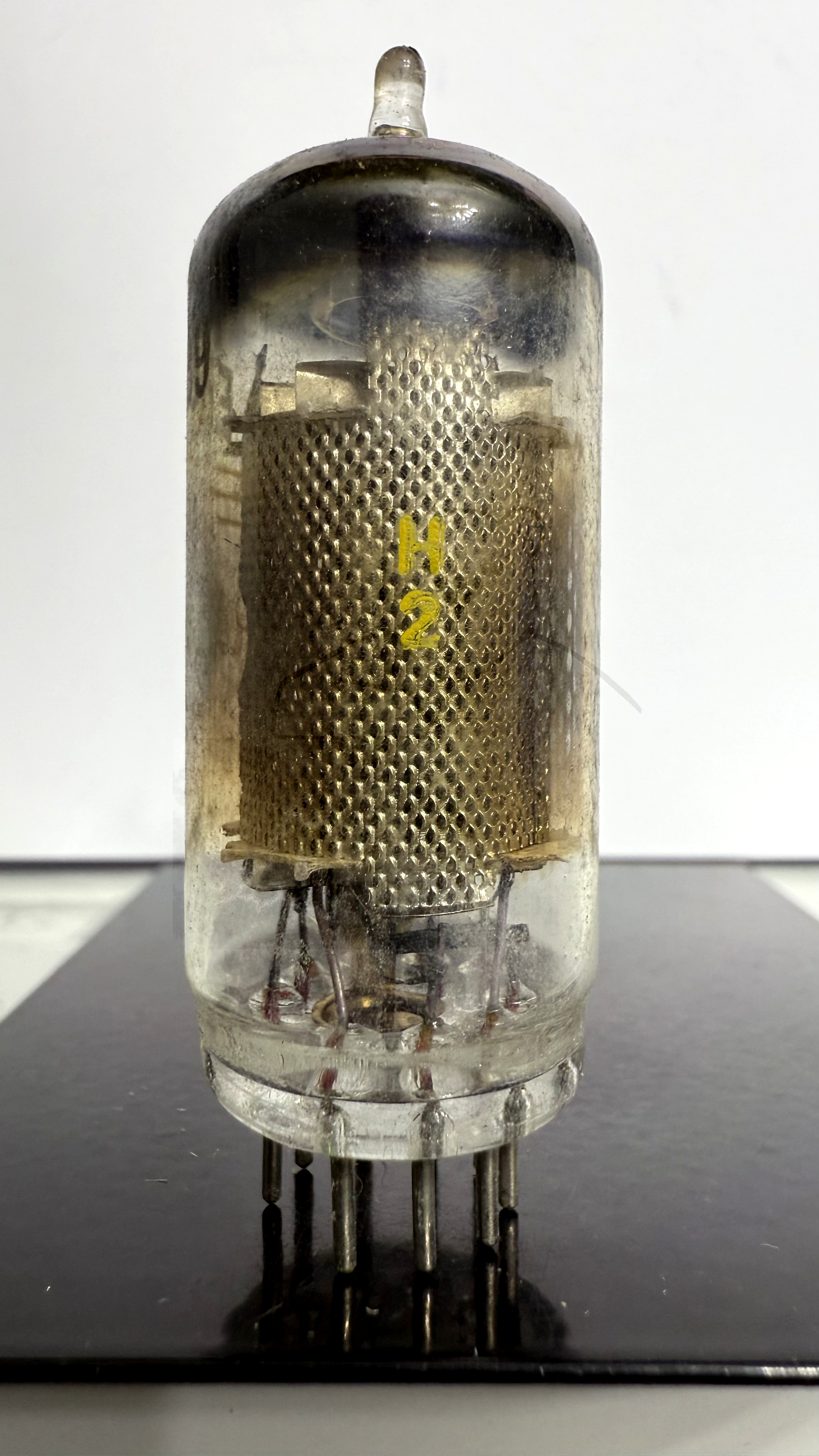

Röhre EF89 #7170 Bild 2

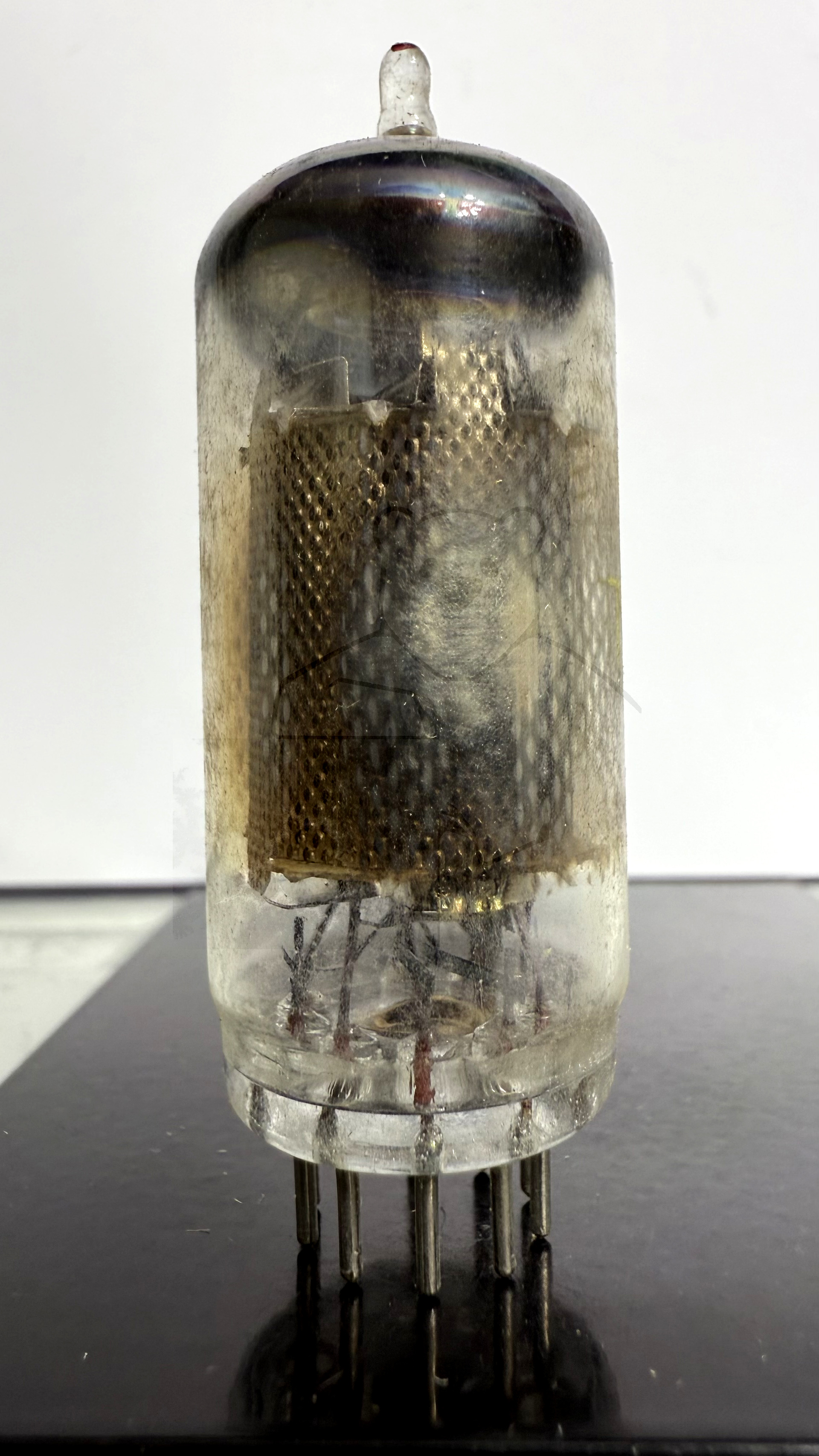

Röhre EF89 #7170 Bild 3

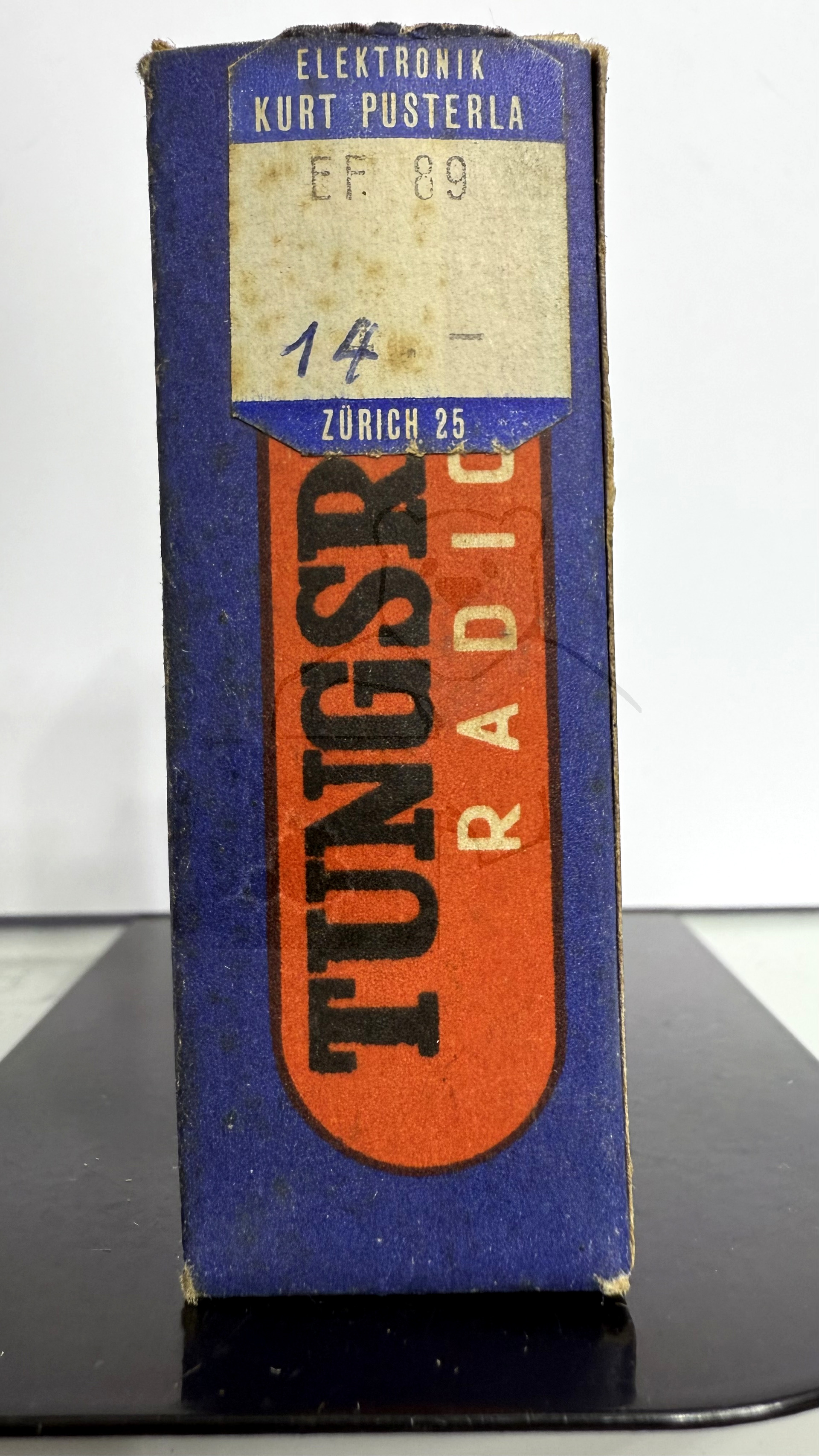

Röhre EF89 #7170 Verpackung Bild 1
Röhre EF89 #7170 Verpackung Bild 2

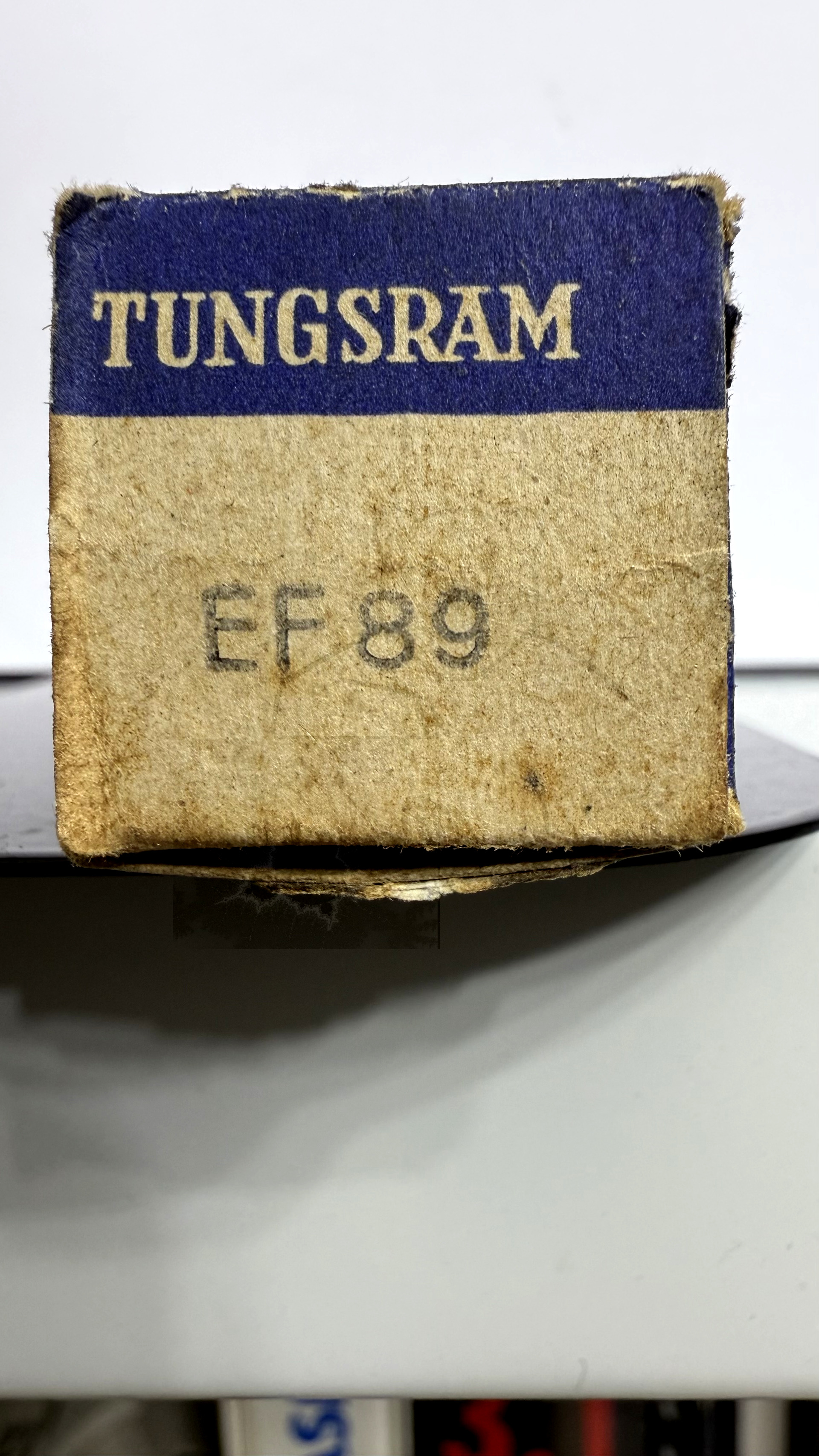

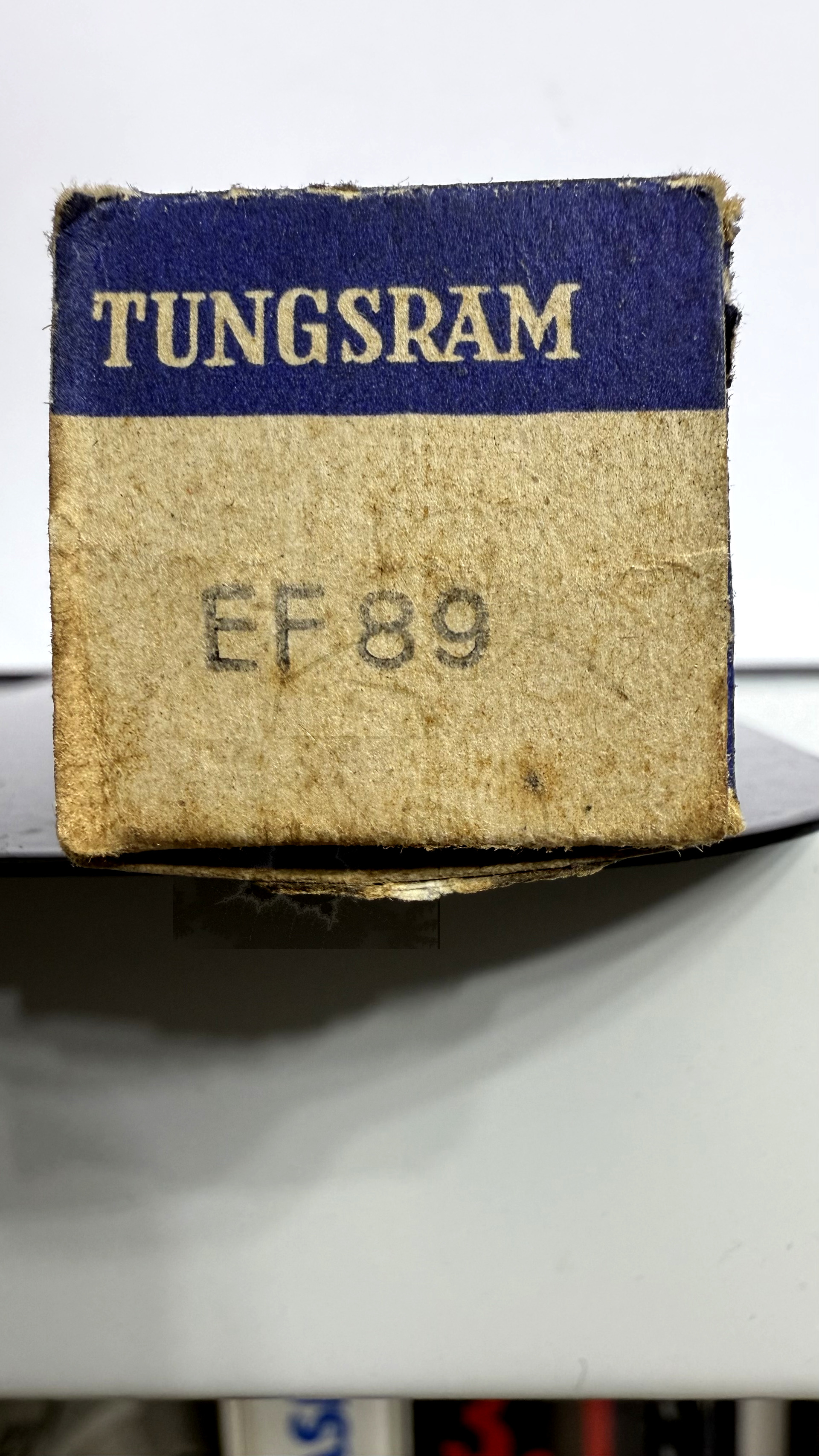

Röhre EF89 #7170 Verpackung Bild 3
Röhre EF89 #7170 Verpackung Bild 4
🔎 Alle Röhren vom Typ EF89 in der Sammlung
- → EF89 Inventar: 01130 Hersteller: → Telefunken (Mit Raute im Boden)
- → EF89 Inventar: 01159 Hersteller: → Telefunken (Mit Raute im Boden)
- → EF89 Inventar: 01177 Hersteller: → WF
- → EF89 Inventar: 01179 Hersteller: → Siemens
- → EF89 Inventar: 01181 Hersteller: → Valvo
- → EF89 Inventar: 01184 Hersteller: → Unbekannter Hersteller
- → EF89 Inventar: 01189 Hersteller: → WF
- → EF89 Inventar: 01192 Hersteller: → Siemens
- → EF89 Inventar: 01220 Hersteller: → Siemens
- → EF89 Inventar: 01221 Hersteller: → Siemens
- → EF89 Inventar: 01259 Hersteller: → Siemens
- → EF89 Inventar: 01267 Hersteller: → Valvo
- → EF89 Inventar: 01279 Hersteller: → Telefunken
- → EF89 Inventar: 01350 Hersteller: → Valvo
- → EF89 Inventar: 01369 Hersteller: → Lorenz
- → EF89 Inventar: 01436 Hersteller: → Unbekannter Hersteller
- → EF89 Inventar: 01441 Hersteller: → Rios
- → EF89 Inventar: 01443 Hersteller: → Telefunken (Mit Raute im Boden)
- → EF89 Inventar: 01445 Hersteller: → WF
- → EF89 Inventar: 01446 Hersteller: → Siemens
- → EF89 Inventar: 01453 Hersteller: → Telefunken (Mit Raute im Boden)
- → EF89 Inventar: 01467 Hersteller: → Siemens
- → EF89 Inventar: 01473 Hersteller: → Siemens
- → EF89 Inventar: 01500 Hersteller: → Siemens
- → EF89 Inventar: 01512 Hersteller: → Siemens
- → EF89 Inventar: 01513 Hersteller: → Siemens
- → EF89 Inventar: 01517 Hersteller: → Siemens
- → EF89 Inventar: 01521 Hersteller: → Siemens
- → EF89 Inventar: 01528 Hersteller: → Siemens
- → EF89 Inventar: 01544 Hersteller: → Siemens
- → EF89 Inventar: 01551 Hersteller: → Unbekannter Hersteller
- → EF89 Inventar: 01582 Hersteller: → Unbekannter Hersteller
- → EF89 Inventar: 01598 Hersteller: → WF
- → EF89 Inventar: 01614 Hersteller: → Valvo
- → EF89 Inventar: 01730 Hersteller: → Lorenz
- → EF89 Inventar: 01735 Hersteller: → Siemens
- → EF89 Inventar: 01744 Hersteller: → Valvo
- → EF89 Inventar: 01762 Hersteller: → Valvo
- → EF89 Inventar: 01763 Hersteller: → Telefunken (Mit Raute im Boden)
- → EF89 Inventar: 01926 Hersteller: → Valvo
- → EF89 Inventar: 01981 Hersteller: → Ultron
- → EF89 Inventar: 02269 Hersteller: → Telefunken (Mit Raute im Boden)
- → EF89 Inventar: 02327 Hersteller: → Siemens
- → EF89 Inventar: 05243 Hersteller: → WF
- → EF89 Inventar: 05523 Hersteller: → Tungsram
- → EF89 Inventar: 05665 Hersteller: → WF
- → EF89 Inventar: 05731 Hersteller: → WF
- → EF89 Inventar: 05768 Hersteller: → WF
- → EF89 Inventar: 05792 Hersteller: → WF
- → EF89 Inventar: 06791 Hersteller: → Ultron
- → EF89 Inventar: 07130 Hersteller: → Telefunken
- → EF89 Inventar: 07134 Hersteller: → Siemens
- → EF89 Inventar: 07136 Hersteller: → Valvo
- → EF89 Inventar: 07141 Hersteller: → Tungsram
- → EF89 Inventar: 07142 Hersteller: → Tungsram
- → EF89 Inventar: 07153 Hersteller: → Tungsram
- → EF89 Inventar: 07157 Hersteller: → Miniwatt Dario
- → EF89 Inventar: 07170 Hersteller: → Tungsram
- → EF89 Inventar: 07217 Hersteller: → Philips
- → EF89 Inventar: 07221 Hersteller: → Philips Miniwatt
- → EF89 Inventar: 07610 Hersteller: → Telefunken (Mit Raute im Boden)
- → EF89 Inventar: 07613 Hersteller: → Telefunken (Mit Raute im Boden)
- → EF89 Inventar: 07618 Hersteller: → Telefunken (Mit Raute im Boden)
