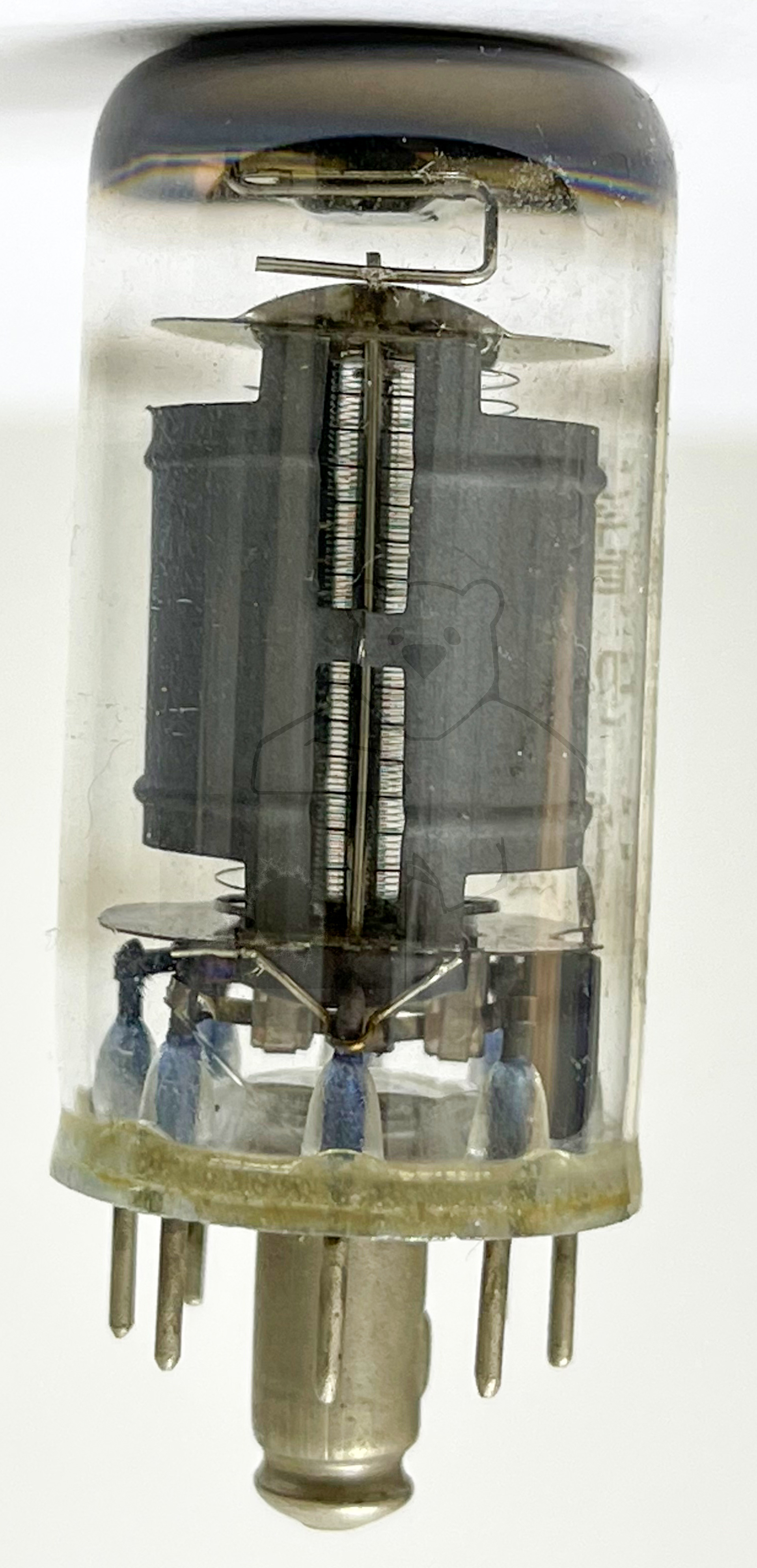

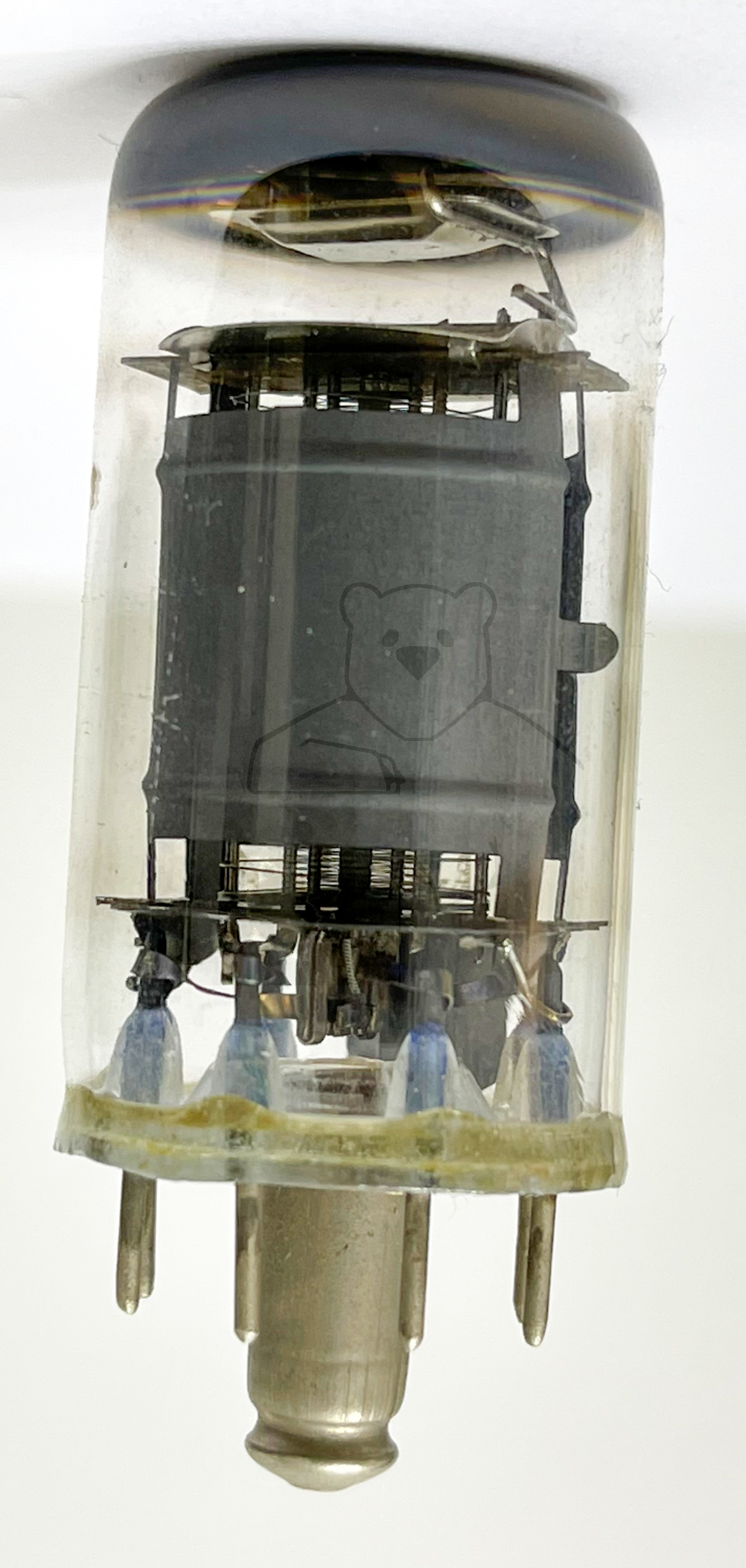

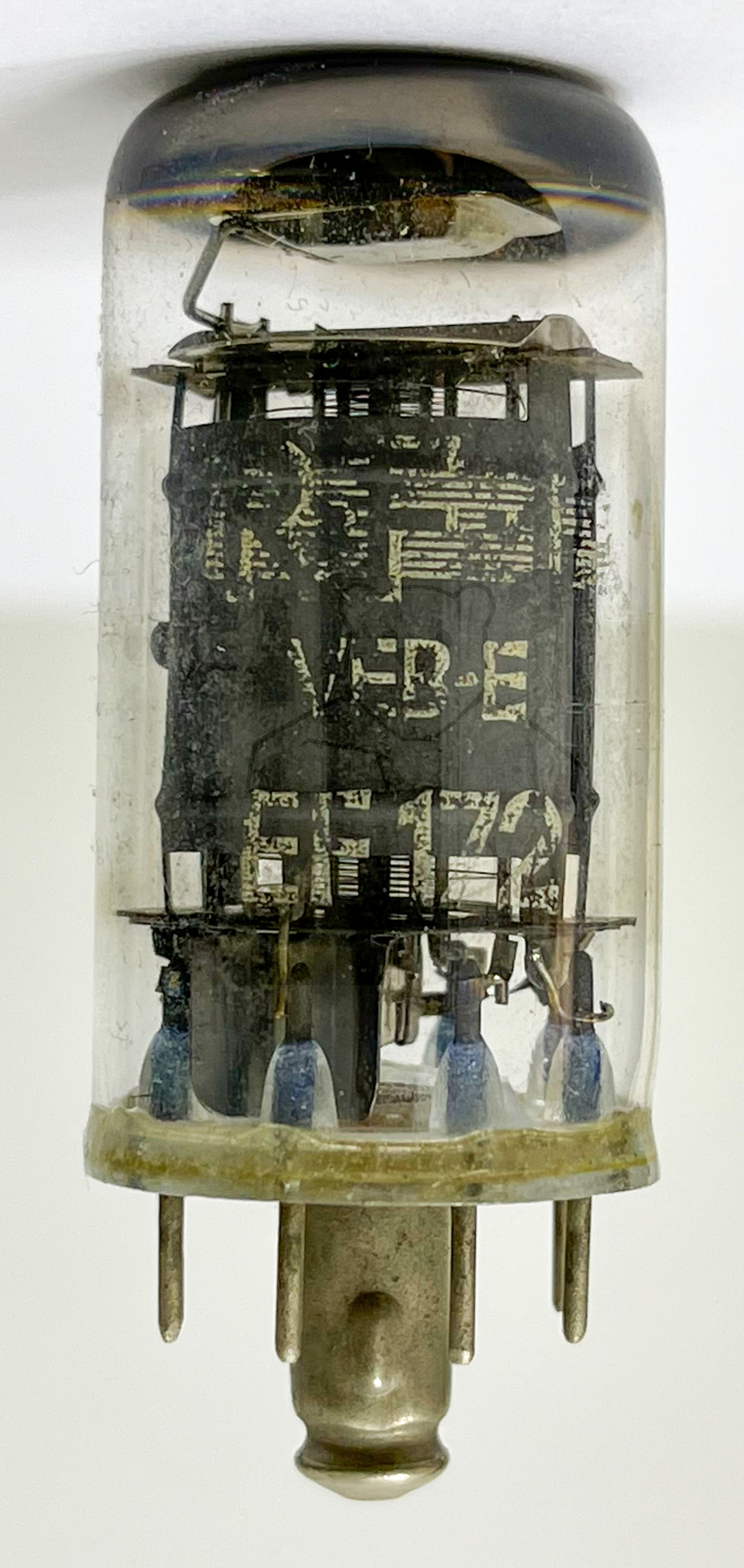

Daten und Bilder der Röhre: EF172

🔎 Beschreibung der Röhre: EF172

Name	EF172
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,32
Art der Heizung	Indirekt

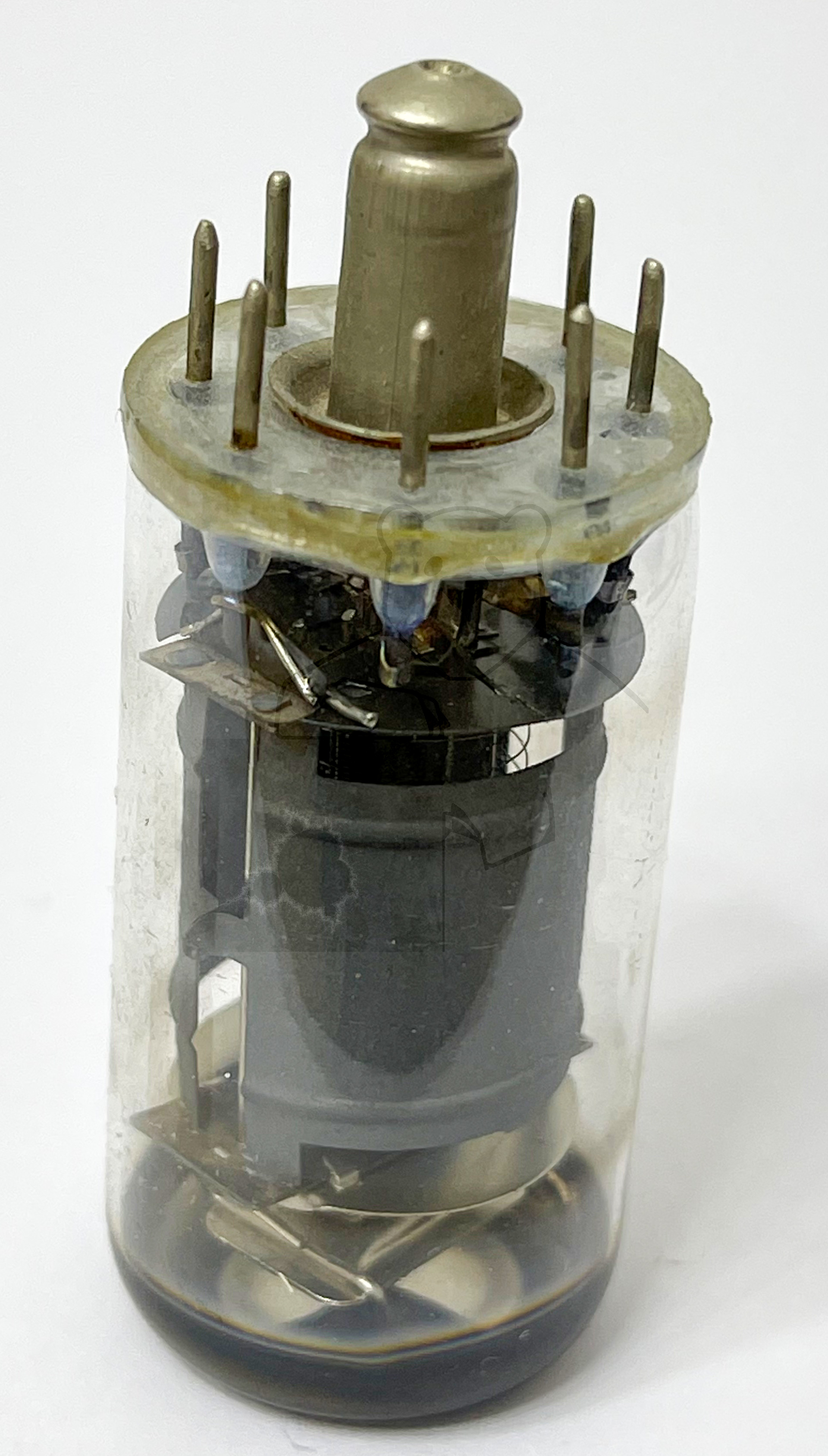

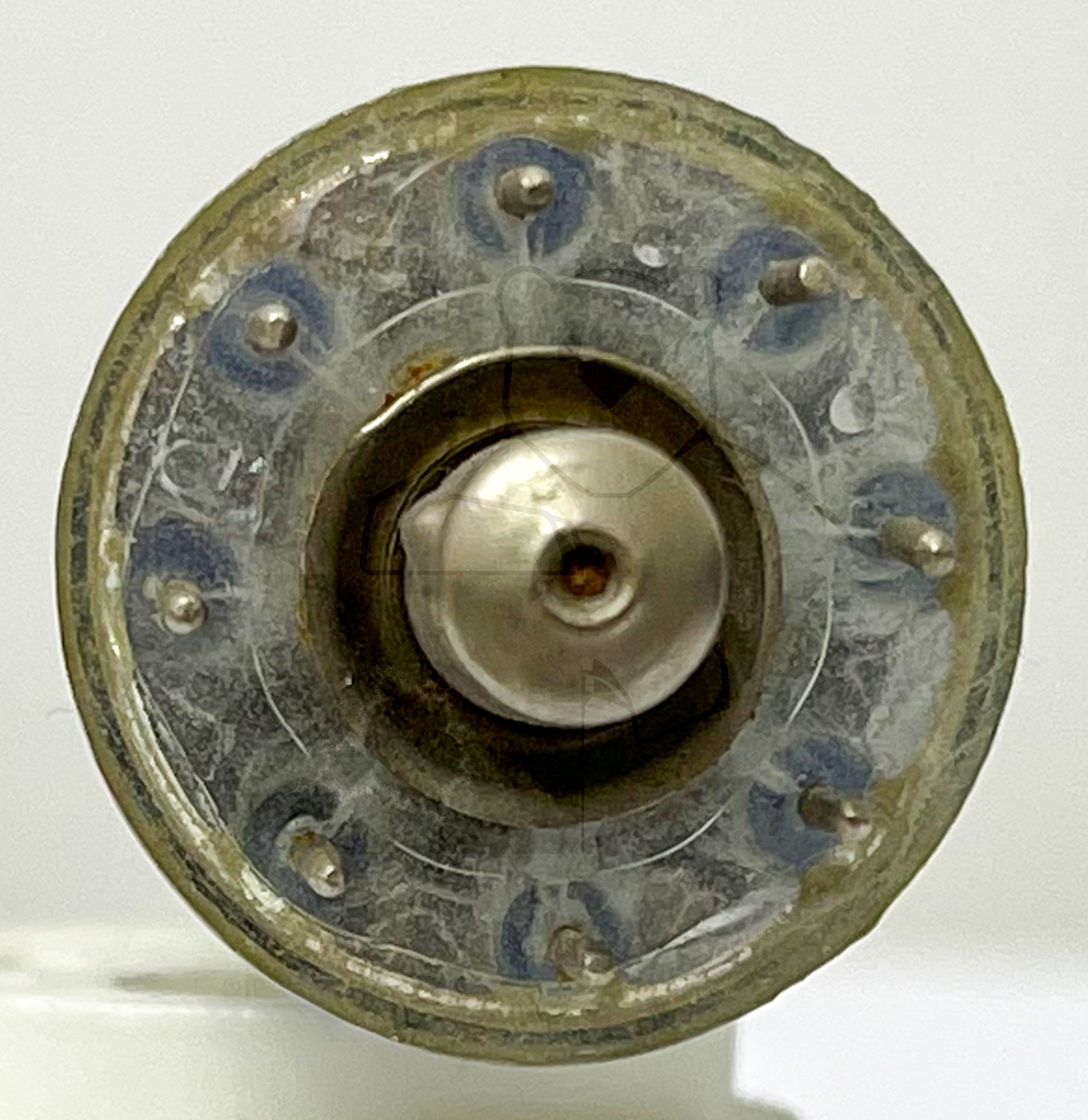

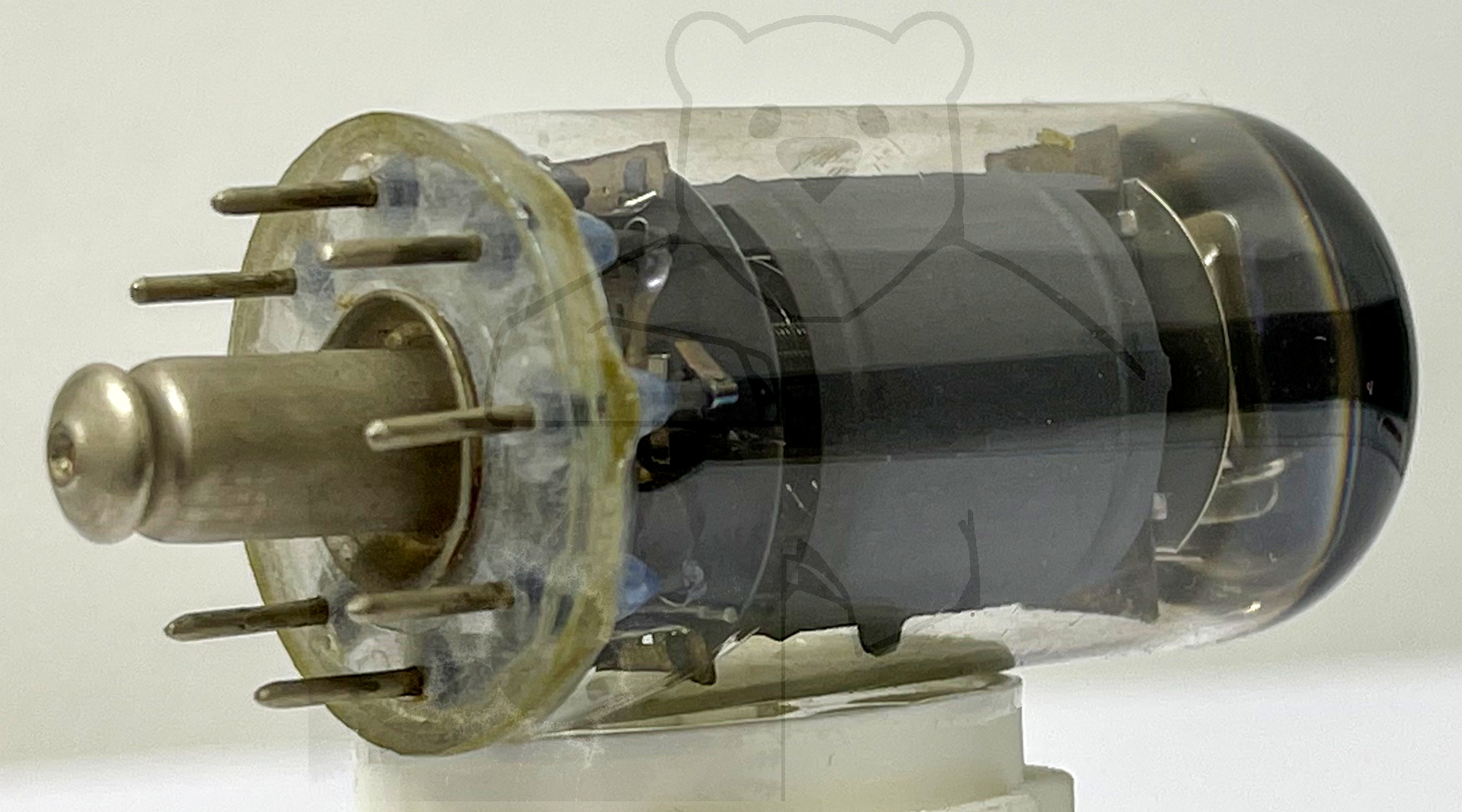

Röhren mit Sockel	→ Informationen zum Sockel: Gnome, 8pol. (Nur in der DDR) → Liste aller Röhren mit: Gnome, 8pol. (Nur in der DDR)
Zusätzliche Informationen	Das System ähnelt der → EF12 - Diese Bauform gab es nur als Prototyp und ist sehr selten. Röhren der 170'er Serie sind als 'Gnome Röhren' bekannt. Diese wurden in der DDR ab ca. 1949 vom 'Funkwerk Erfurt' entwickelt. Diese Serie existierte nur als Labormuster bzw. Kleinserie und es sind nur sehr wenige Geräte bekannt, in denen diese Röhren verwendet wurden. Der hier benutzte, 8pol. Gnome-Sockel mit Führungsstift wurde nur für die ersten Versuchsröhren genutzt. Die späteren Gnome-Röhre verfügten alle über einen 11pol. Sockel ohne Führungsstift.
Letzte Änderung	10.07.2025 22:15:10

🔎 Beschreibung der Systeme für die Röhre: EF172

	System 1
Kathode	3, 11
Gitter 1	10
Gitter 2	4
Gitter 3	7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	1, 2
Abschirmung	3, 11
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EF172

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 YouTube Video zu EF172

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/nbqhksjFHjE (Durch Anklicken verlassen Sie diese Webseite!)

🔎 YouTube Video zu EF172

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/GlcD7ini9cQ (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: EF172
Datenblatt EF172 Information zu Gnom-Röhren.pdf (354 kB)
Datenblatt EF172 RFT.pdf (293 kB)
Datenblatt EF175 RFT Version 1.pdf (293 kB)
Datenblatt UF173 Information zu Gnom-Röhren.pdf (354 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
