Daten und Bilder der Röhre: EF112

🔎 Beschreibung der Röhre: EF112

Name	EF112
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Zusätzliche Informationen	Entspricht elektrisch der → EF12, aber mit getrenntem Bremsgitteranschluss
Letzte Änderung	10.06.2018 22:12:50

🔎 Beschreibung der Systeme für die Röhre: EF112

	System 1
Kathode	7
Gitter 1	6
Gitter 2	1
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung	8
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

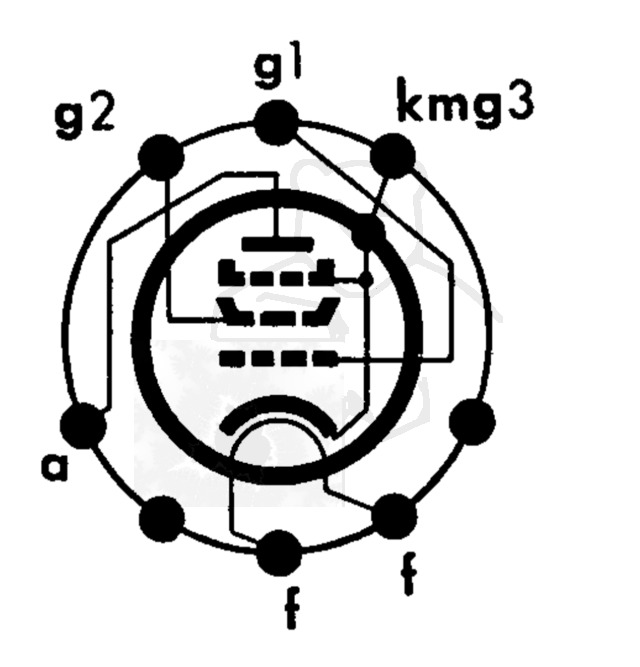

🔎 Sockelschaltung der EF112

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EF112
Anwendung EF12 Funkschau.pdf (530 kB)
Datenblatt EF12 Philips.pdf (47 kB)
Datenblatt EF12 RFT.pdf (89 kB)
Datenblatt EF12 Telefunken.pdf (316 kB)
