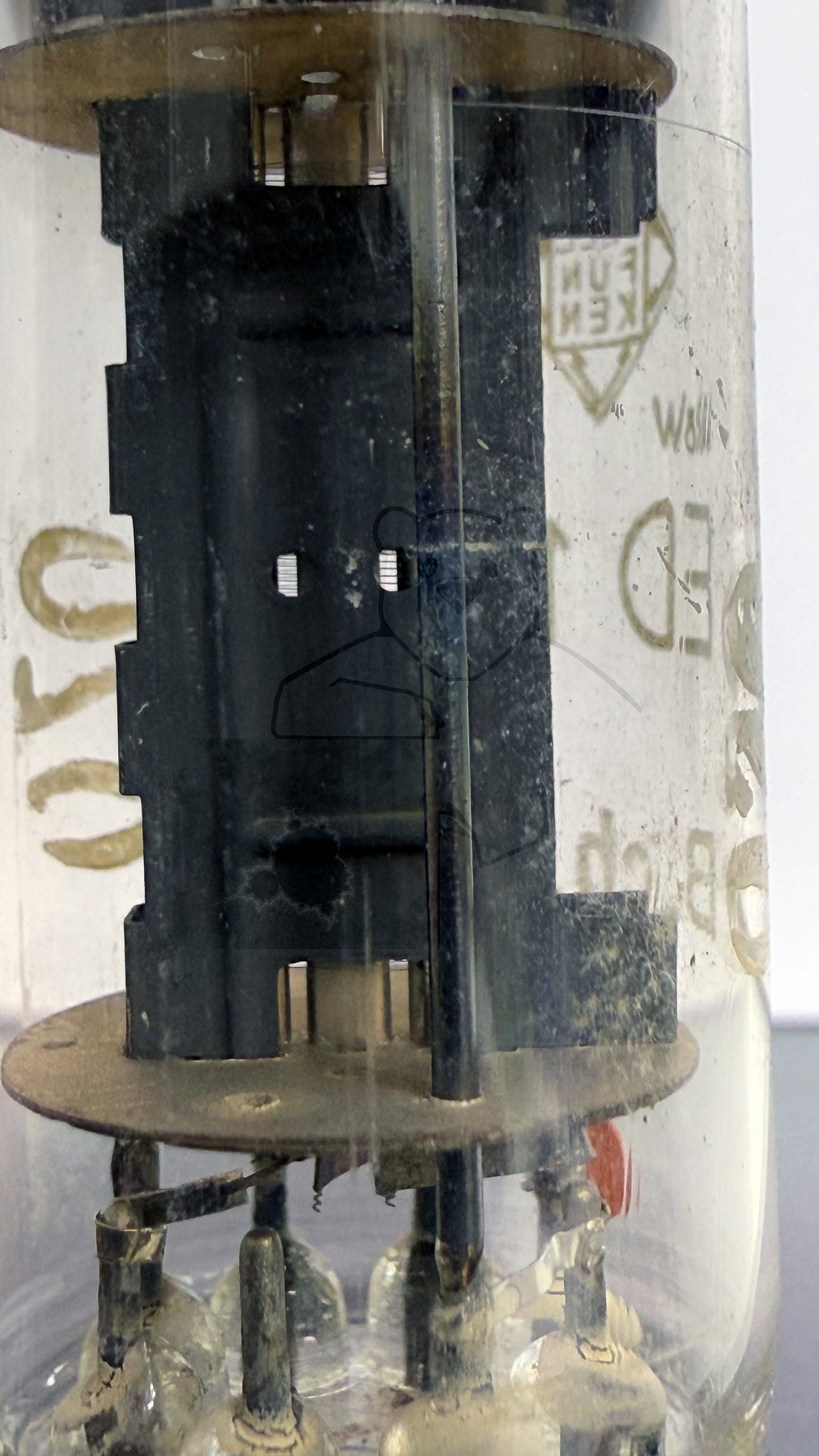

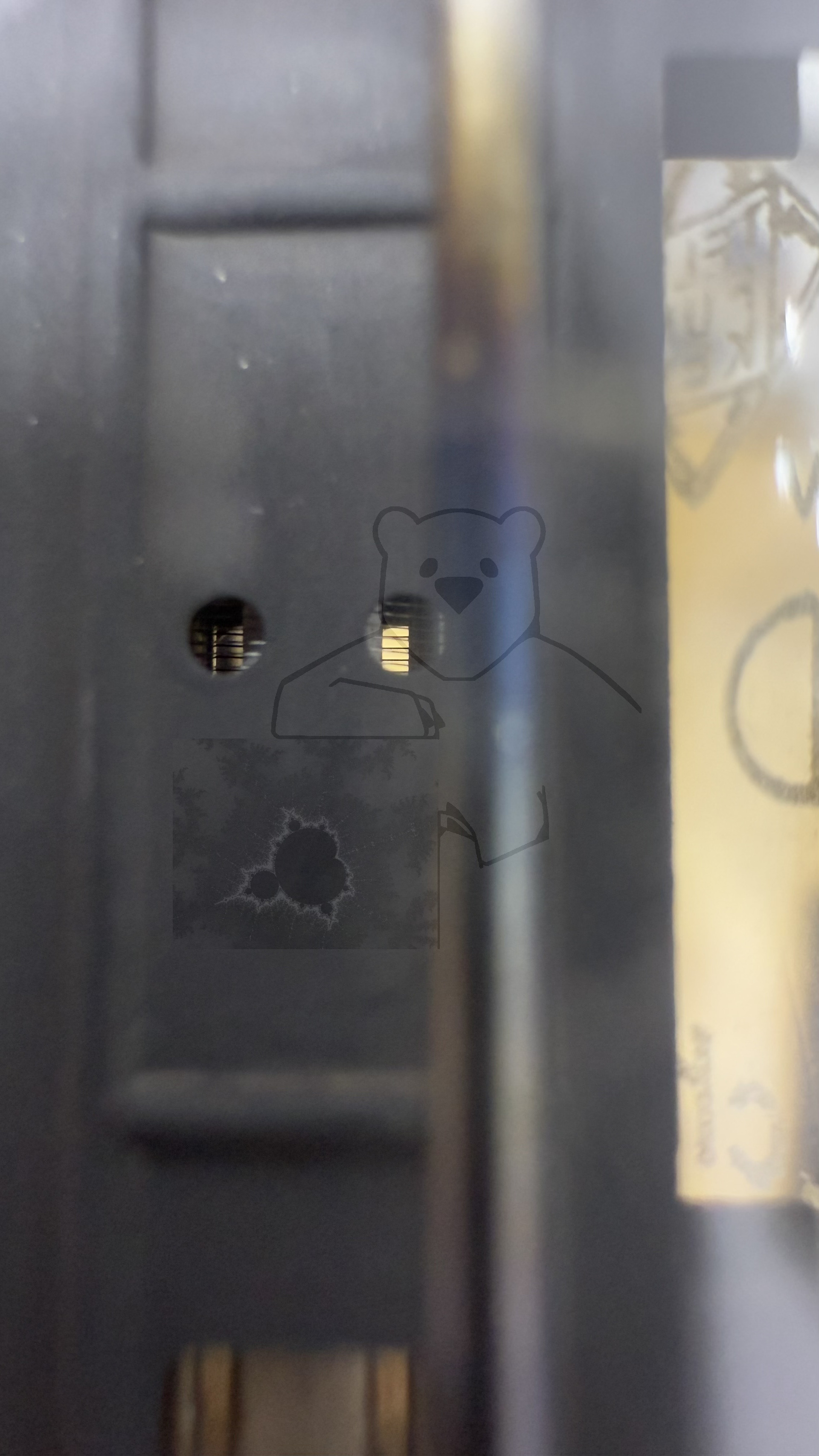

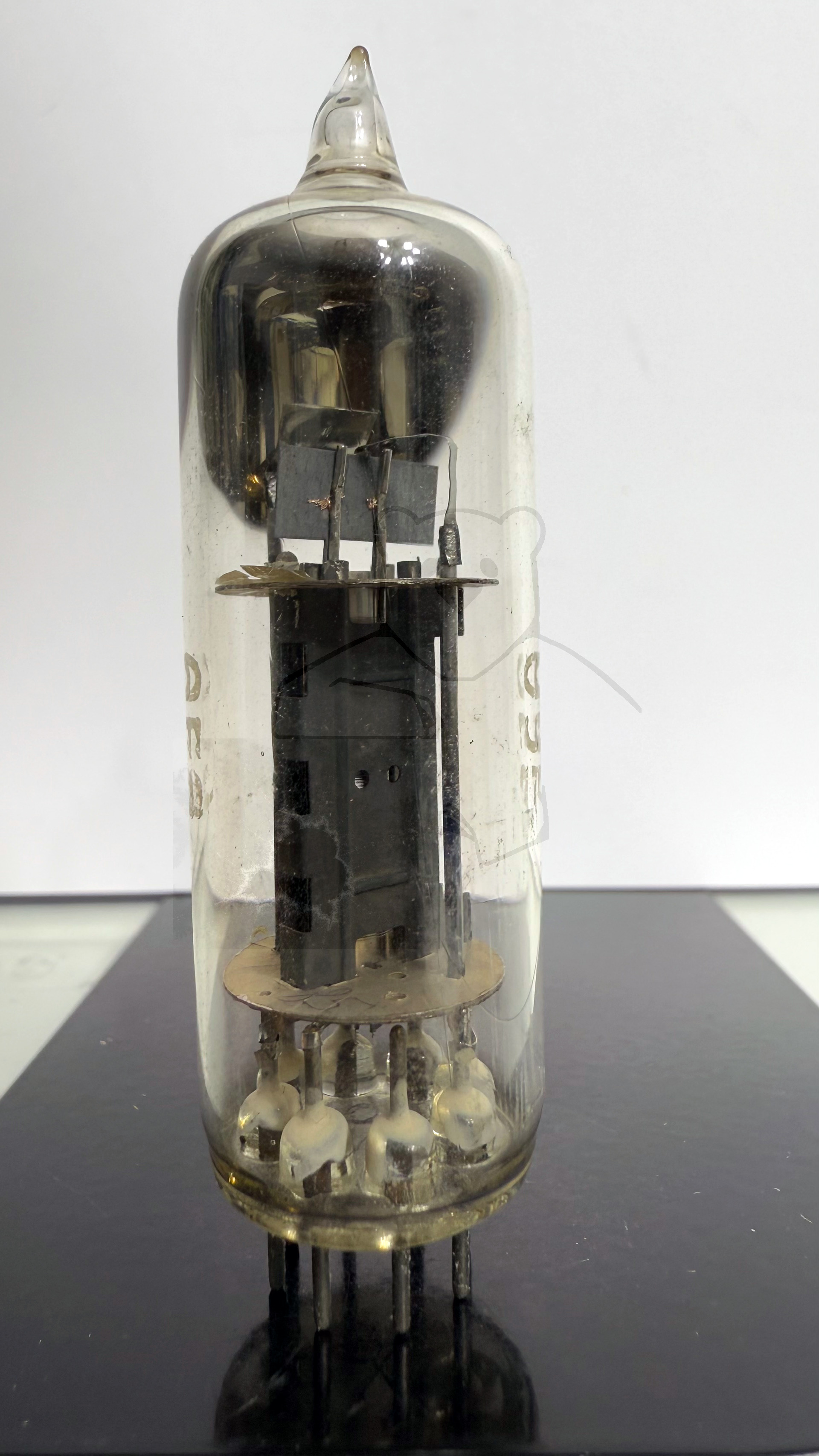

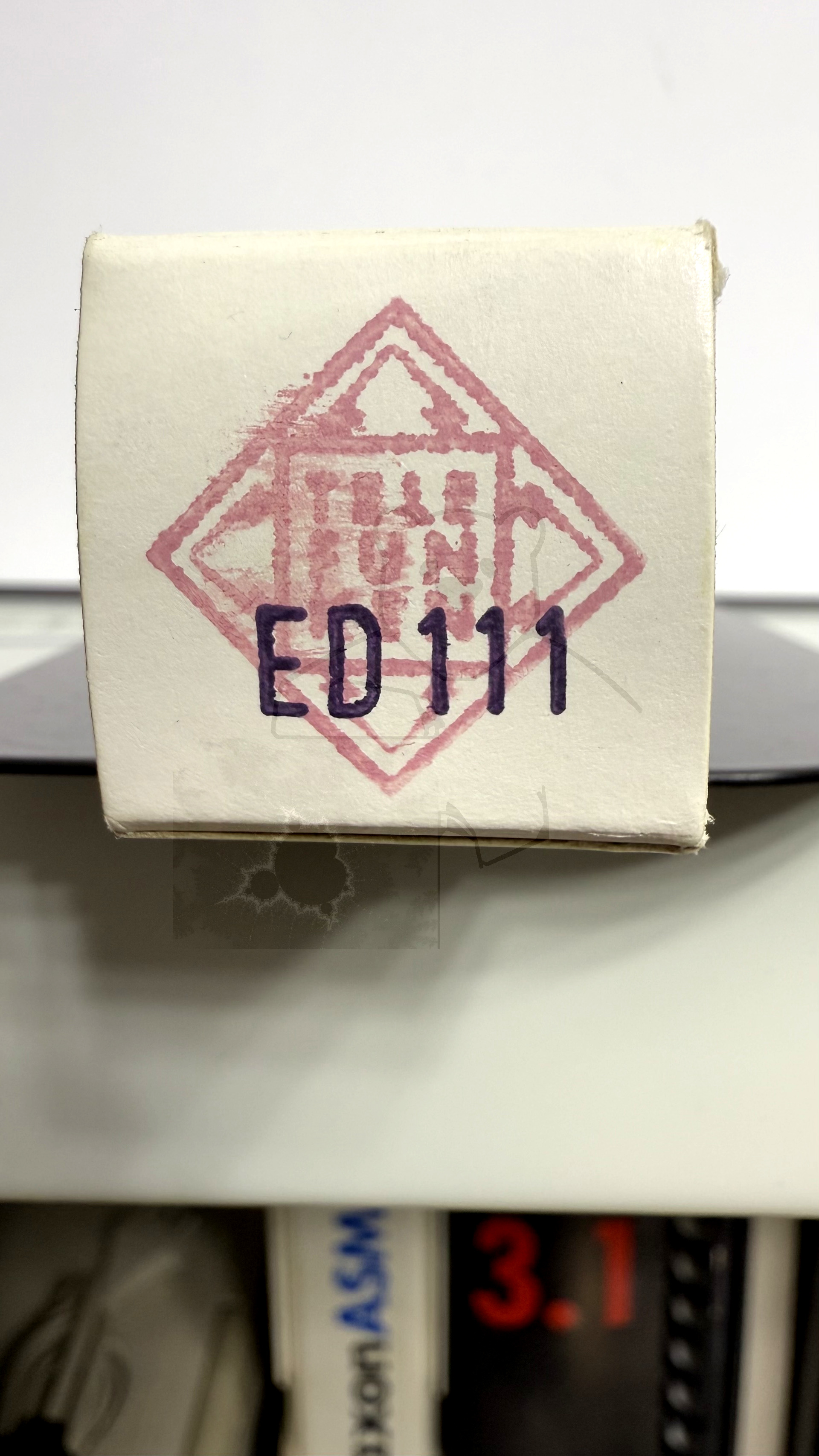

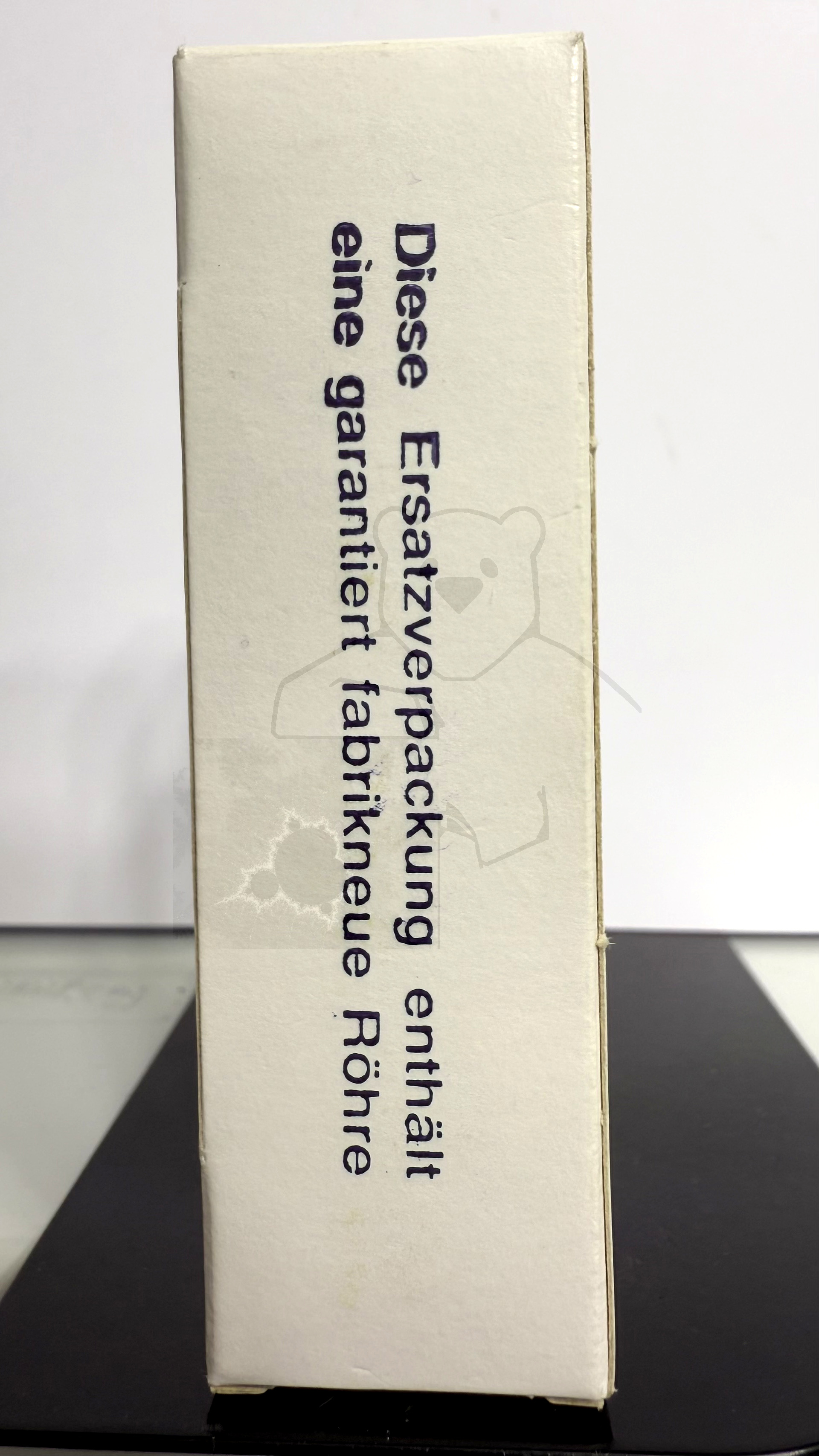

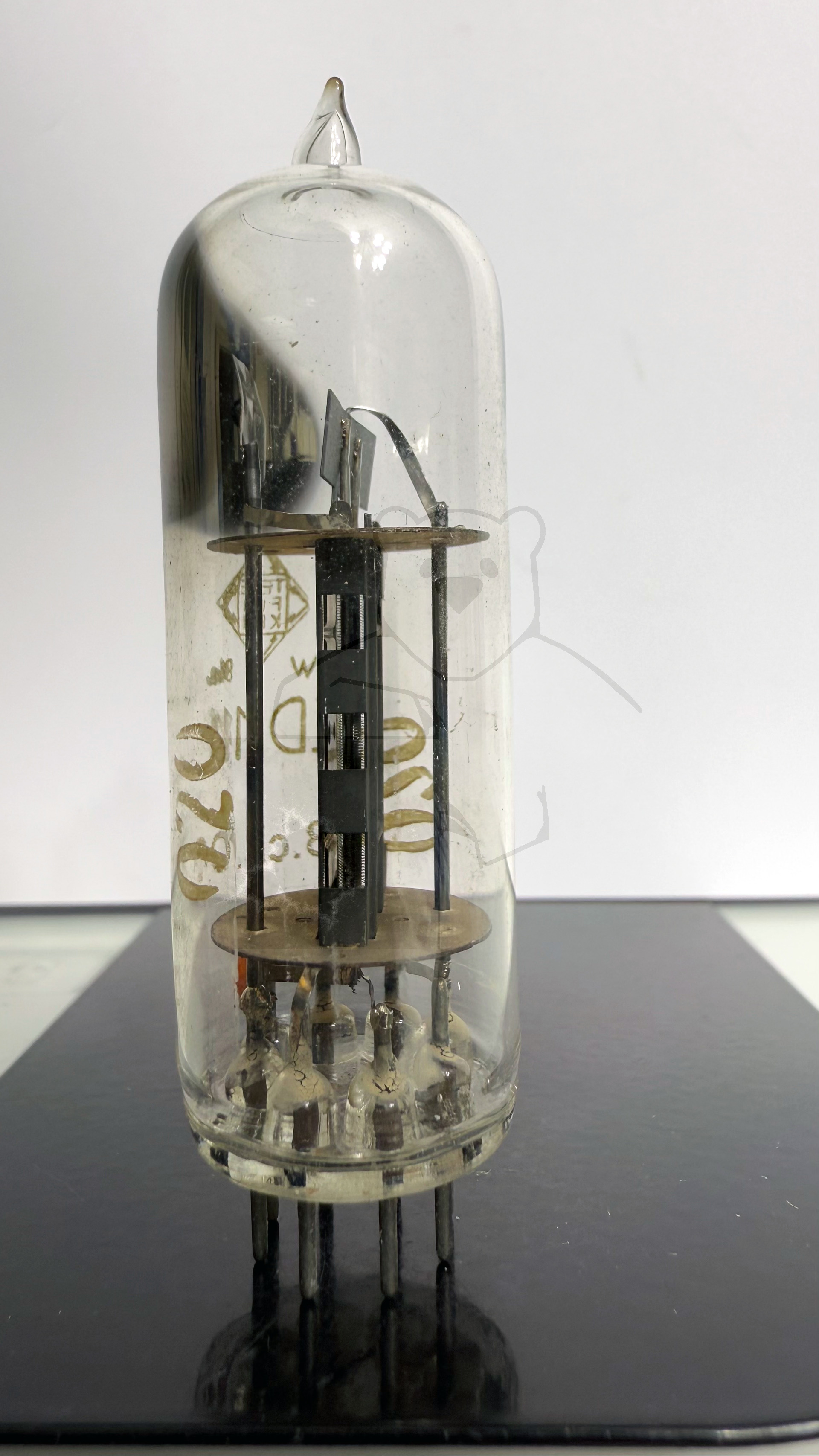

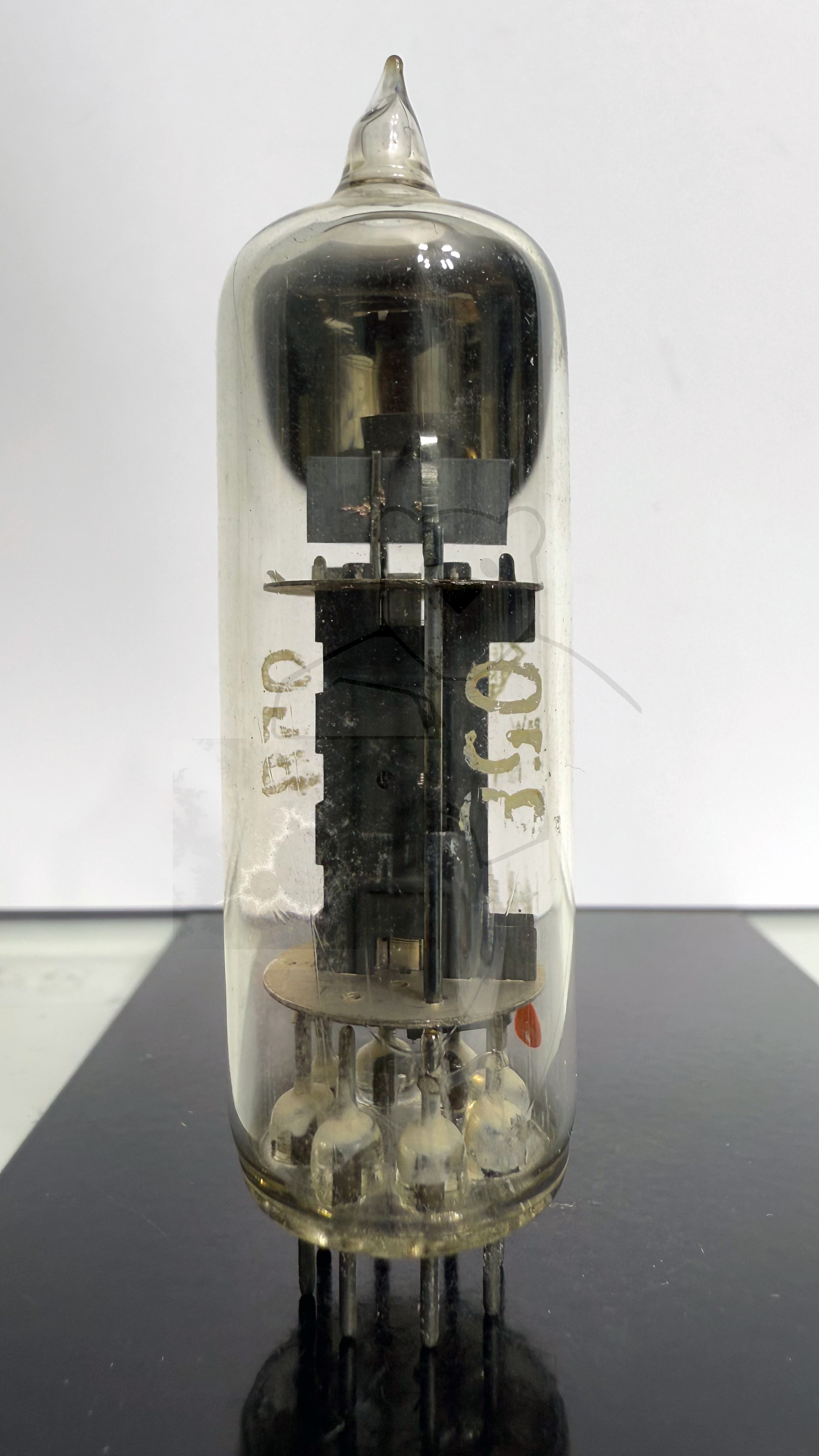

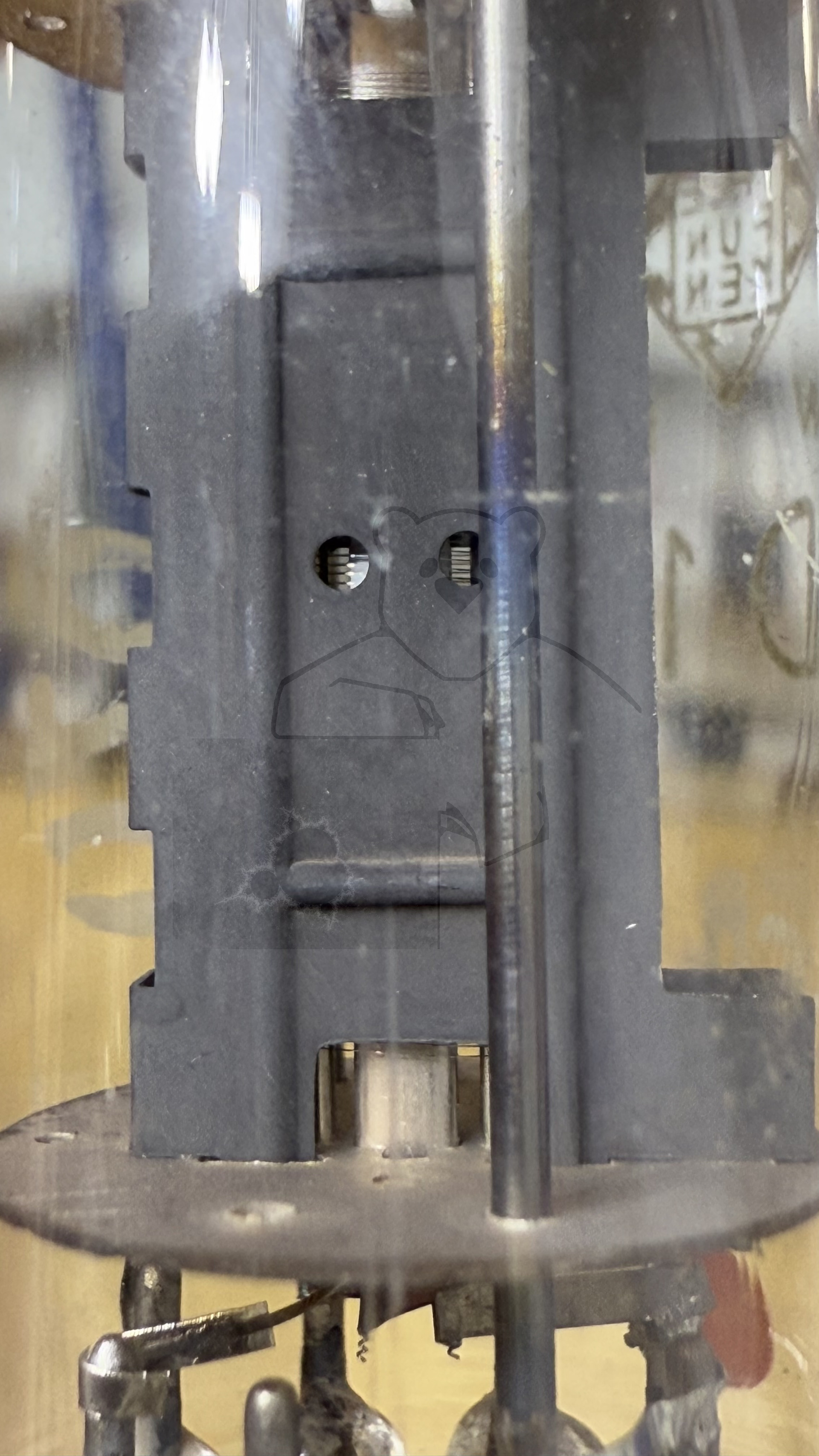

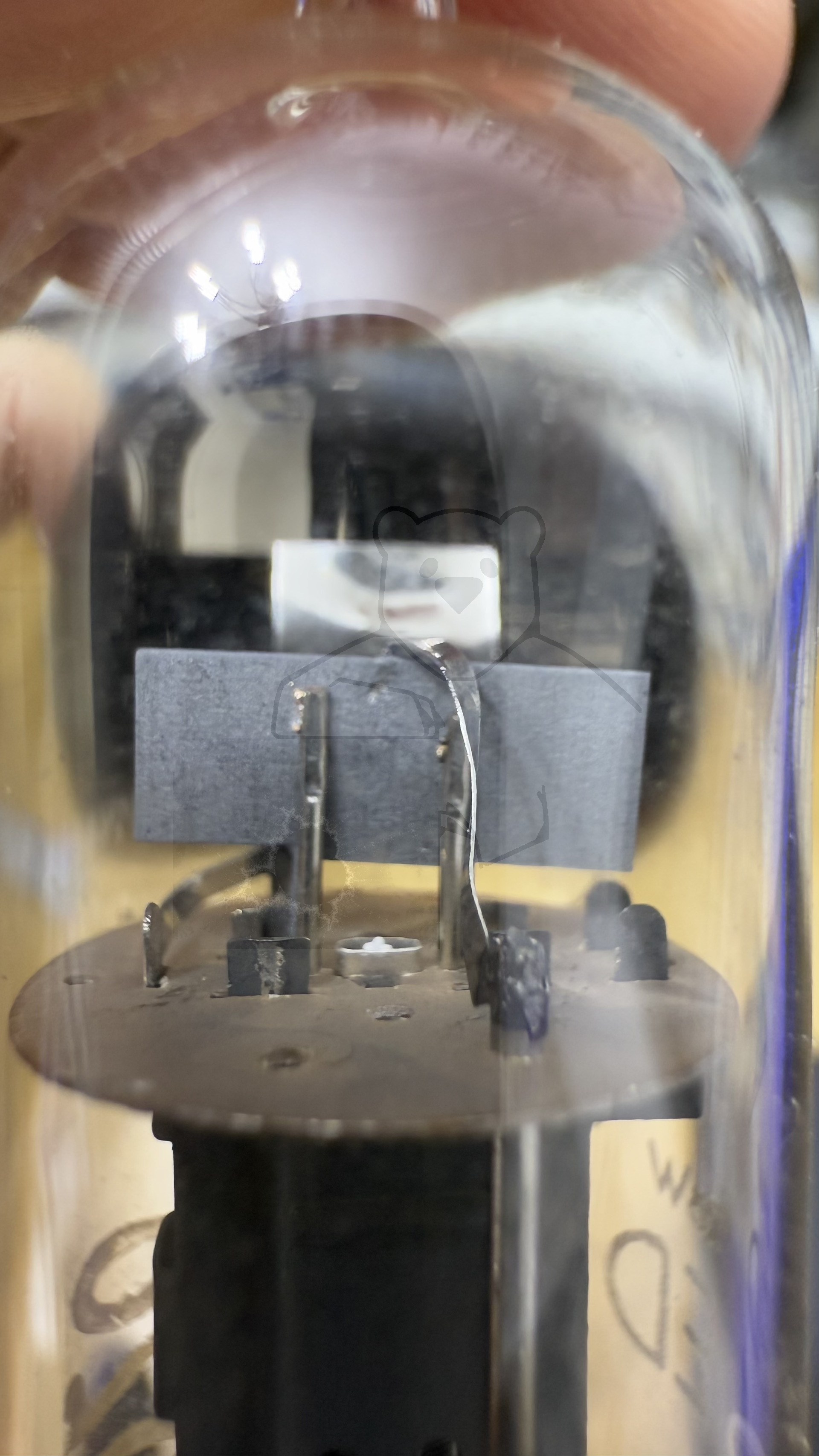

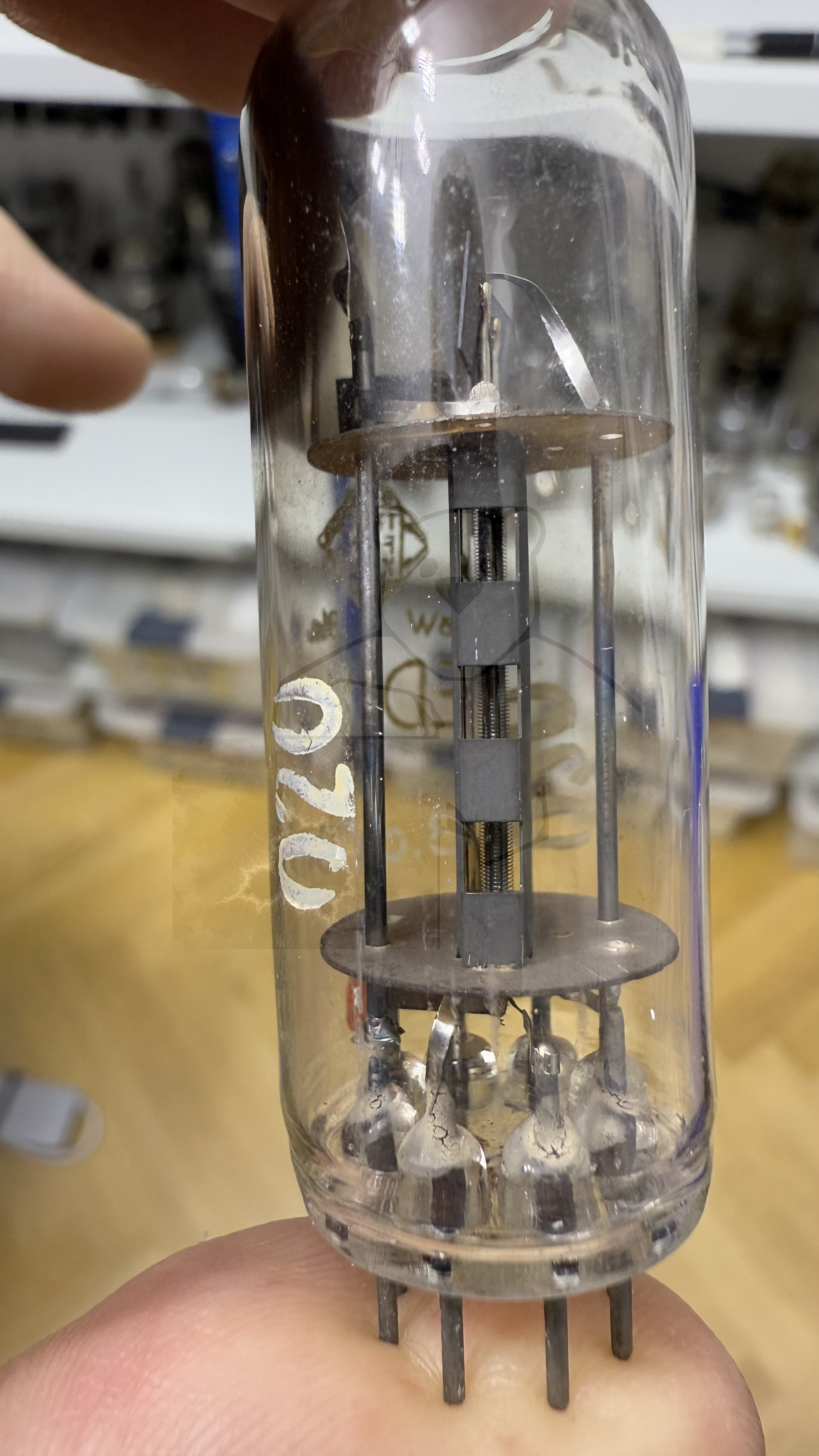

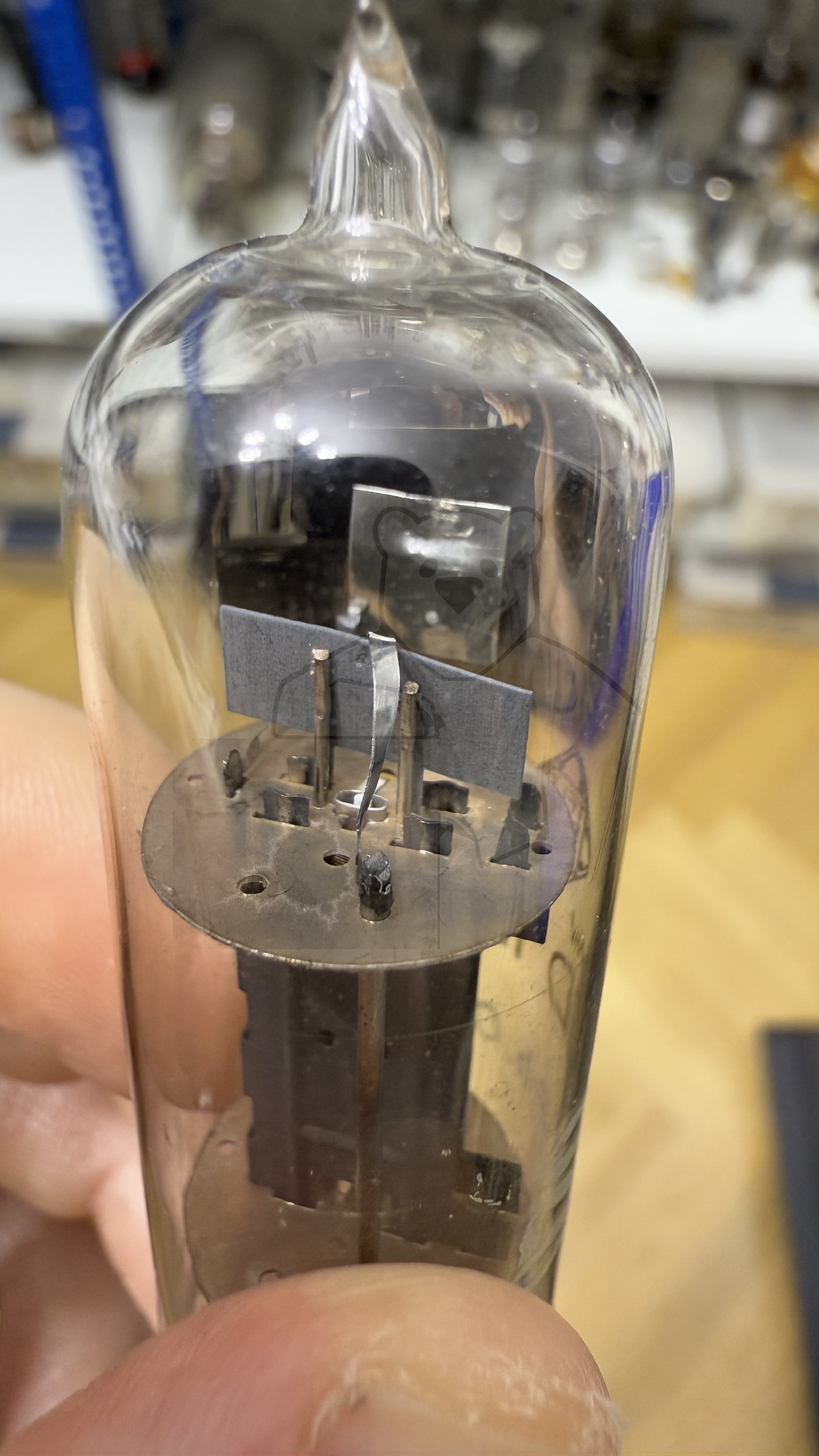

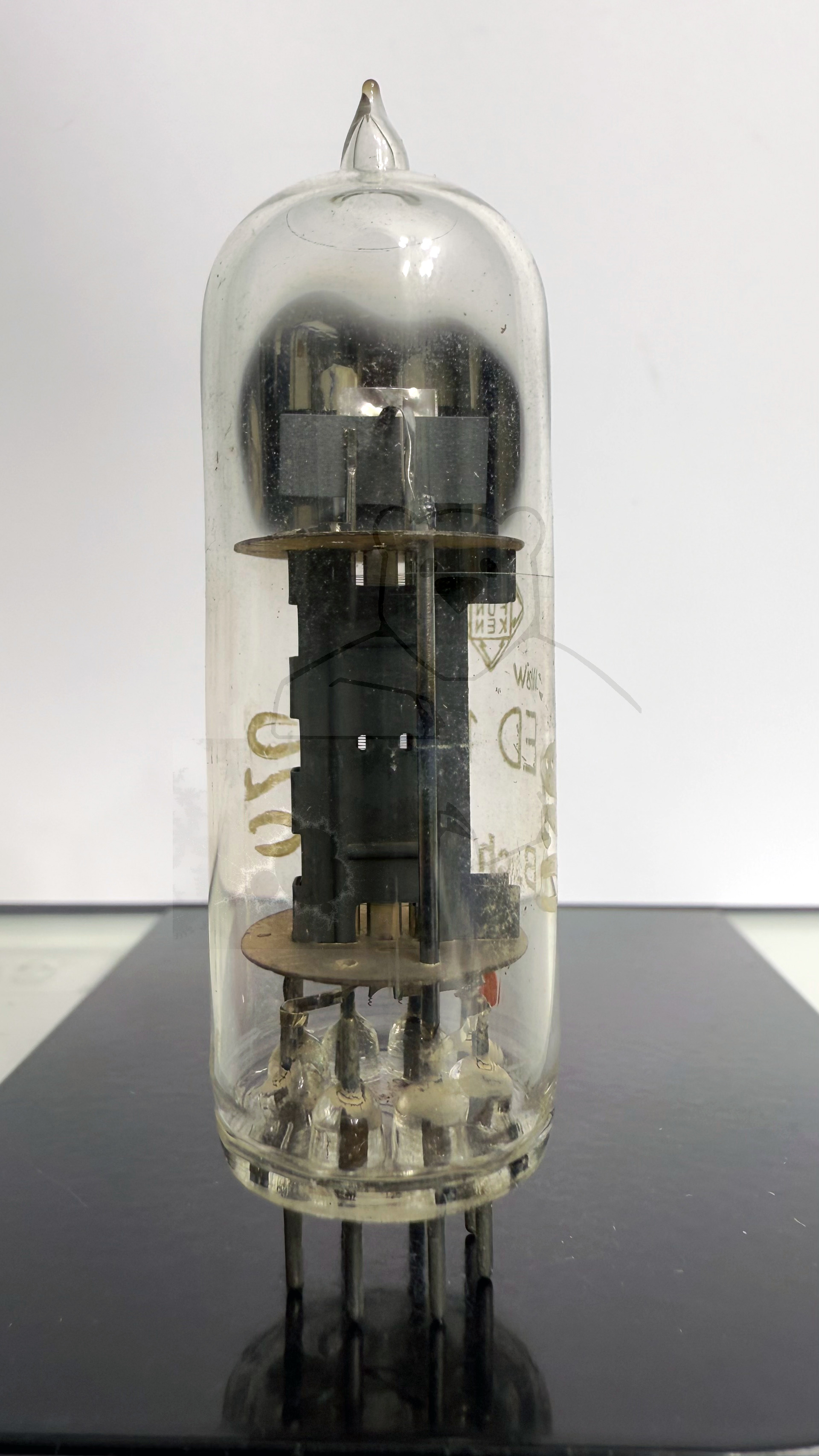

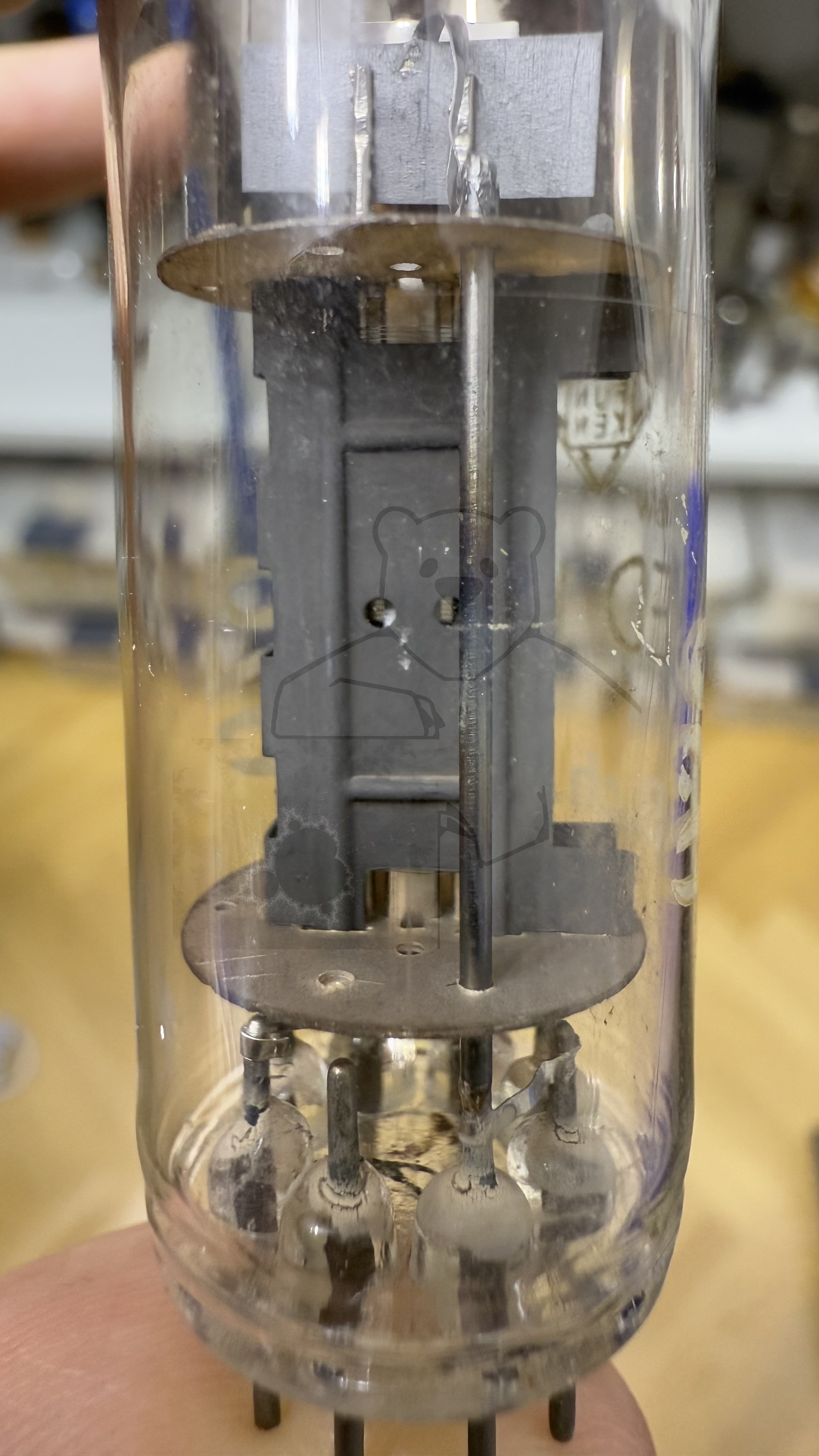

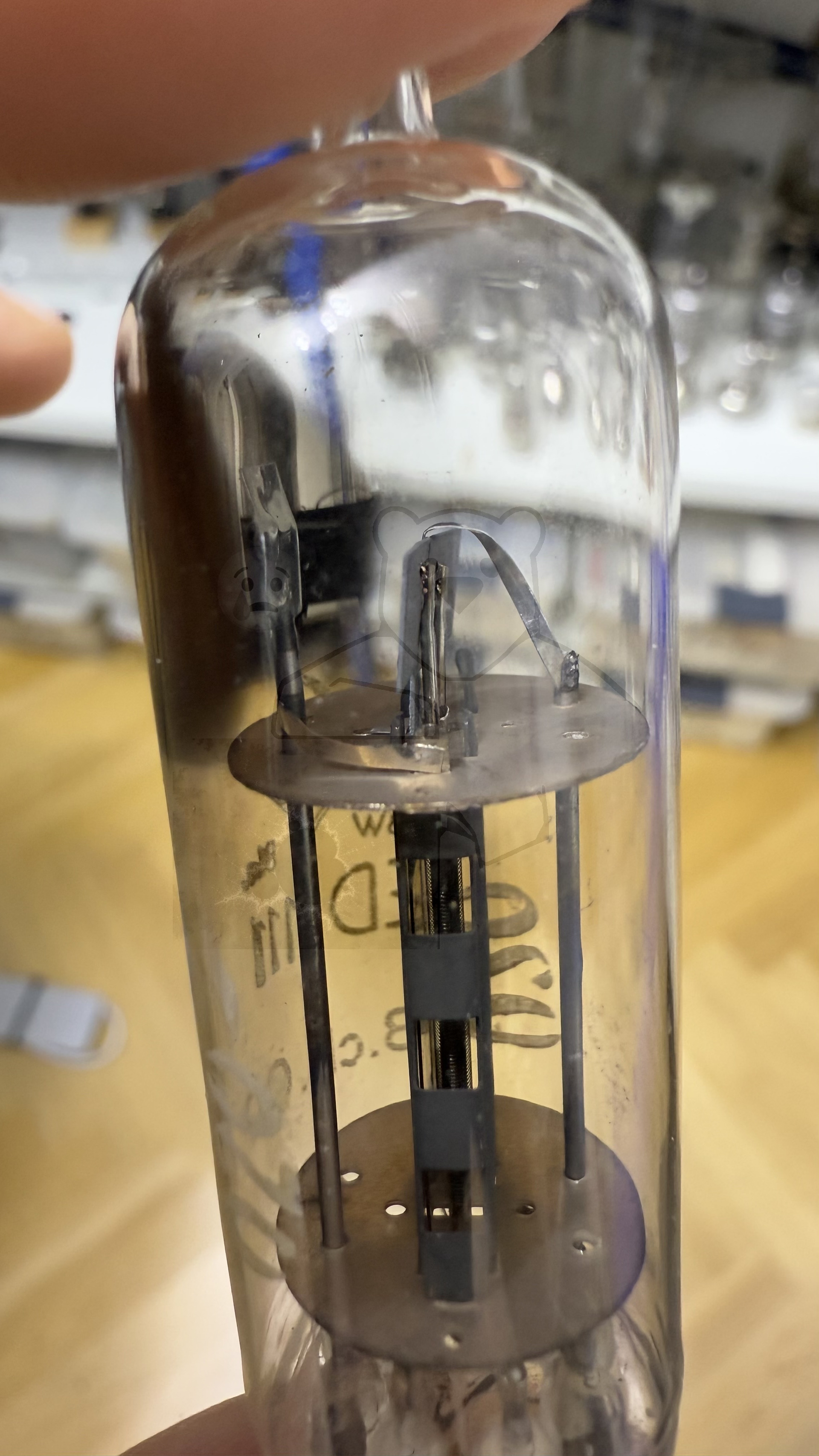

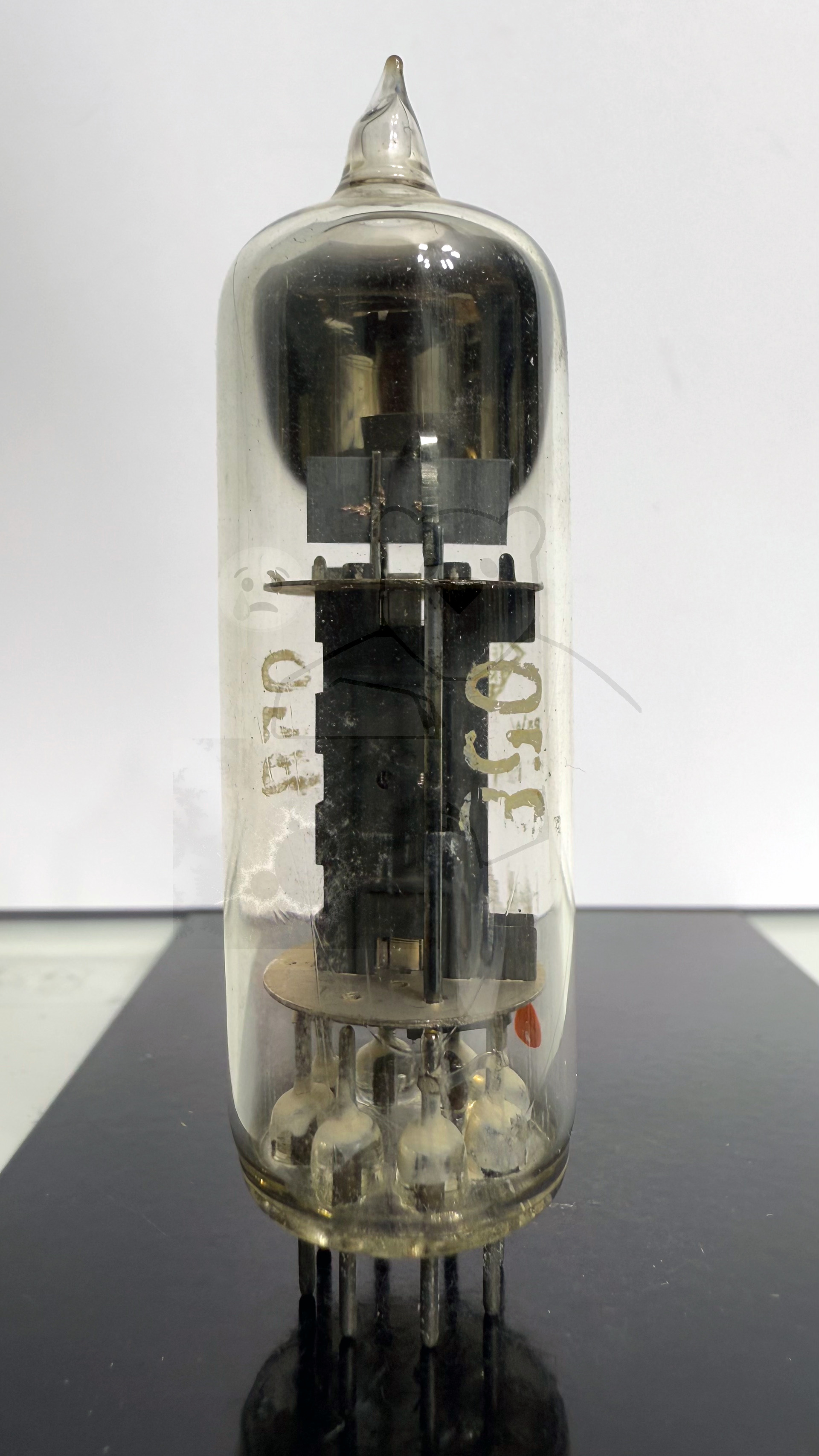

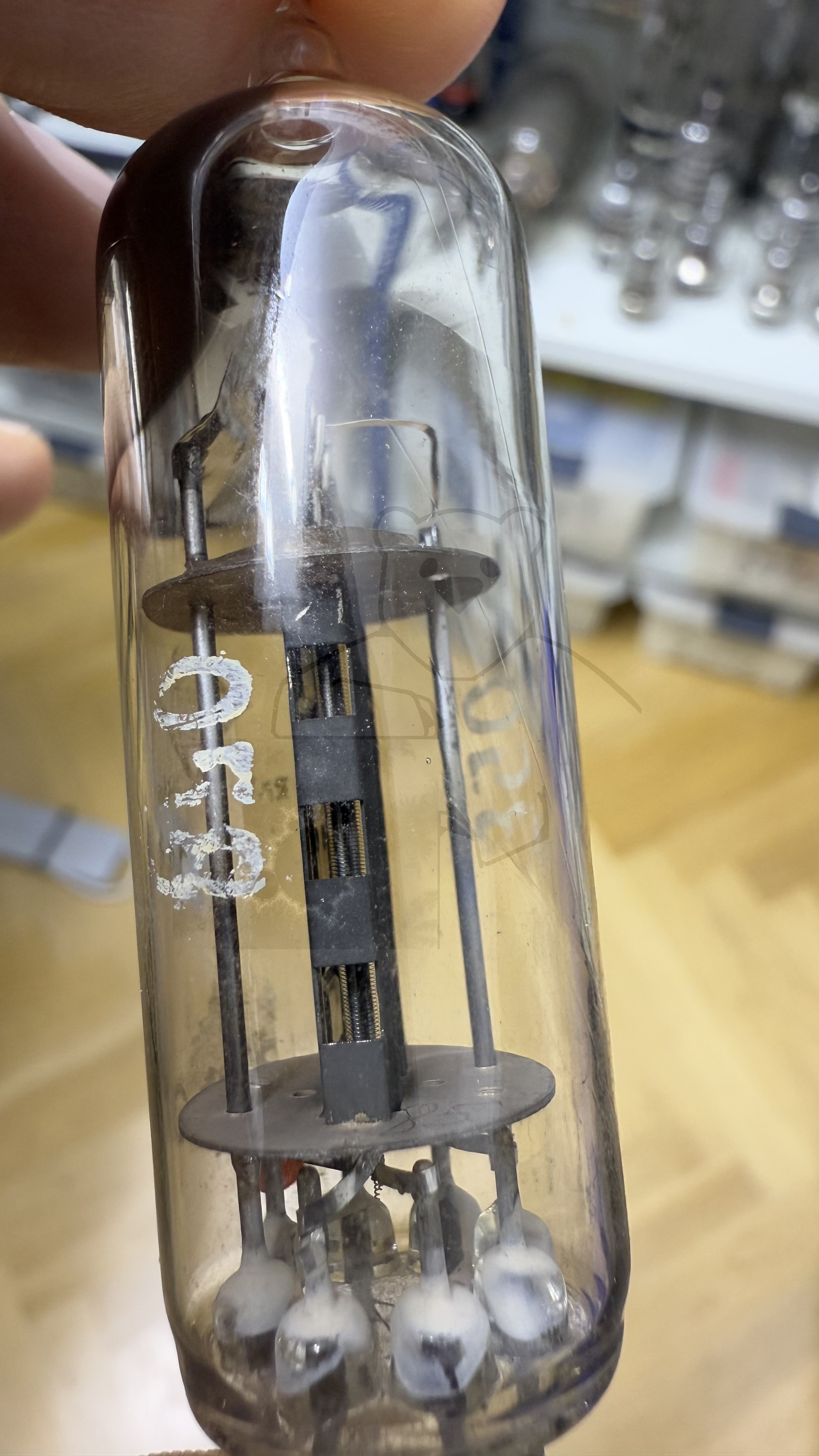

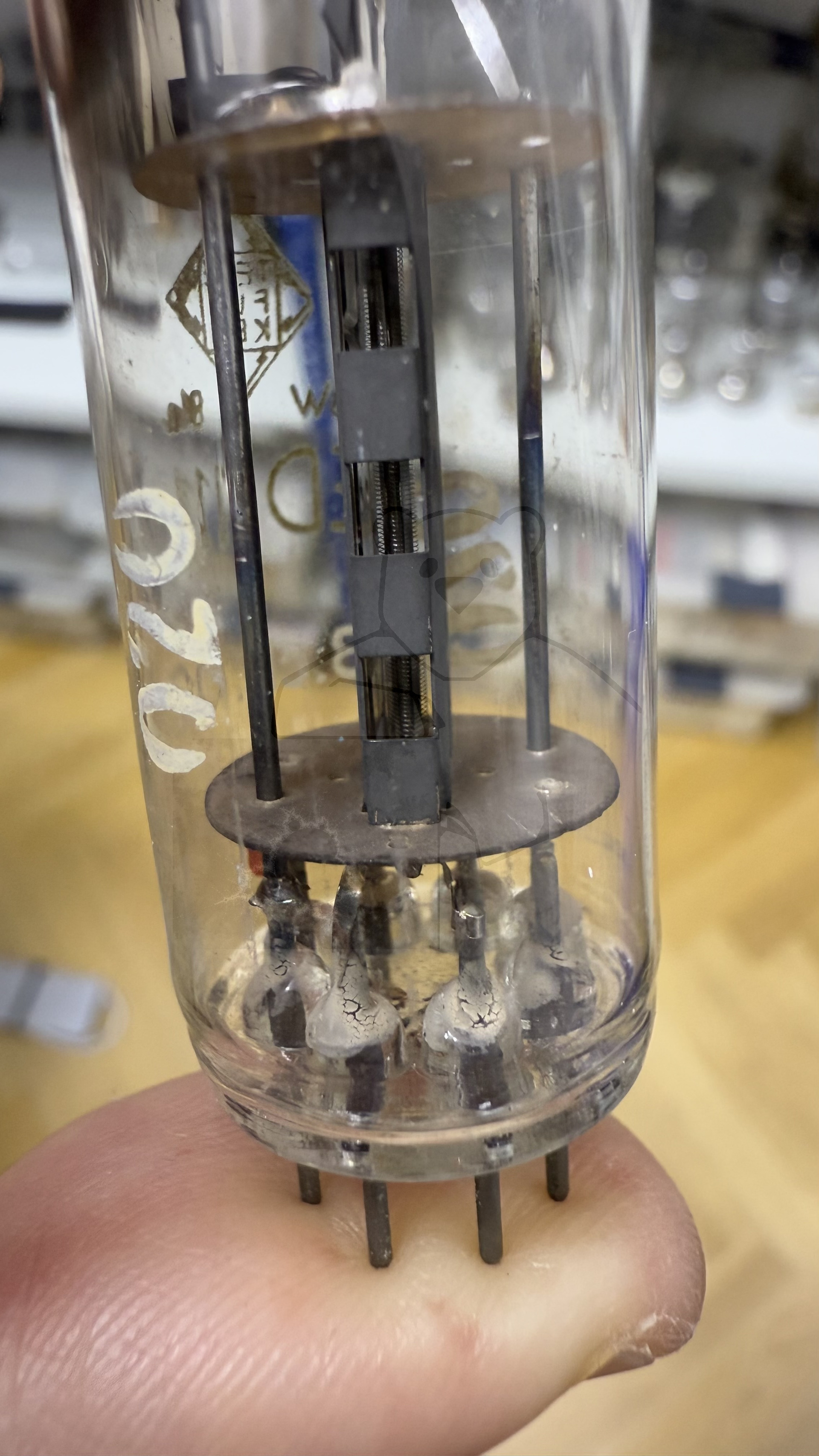

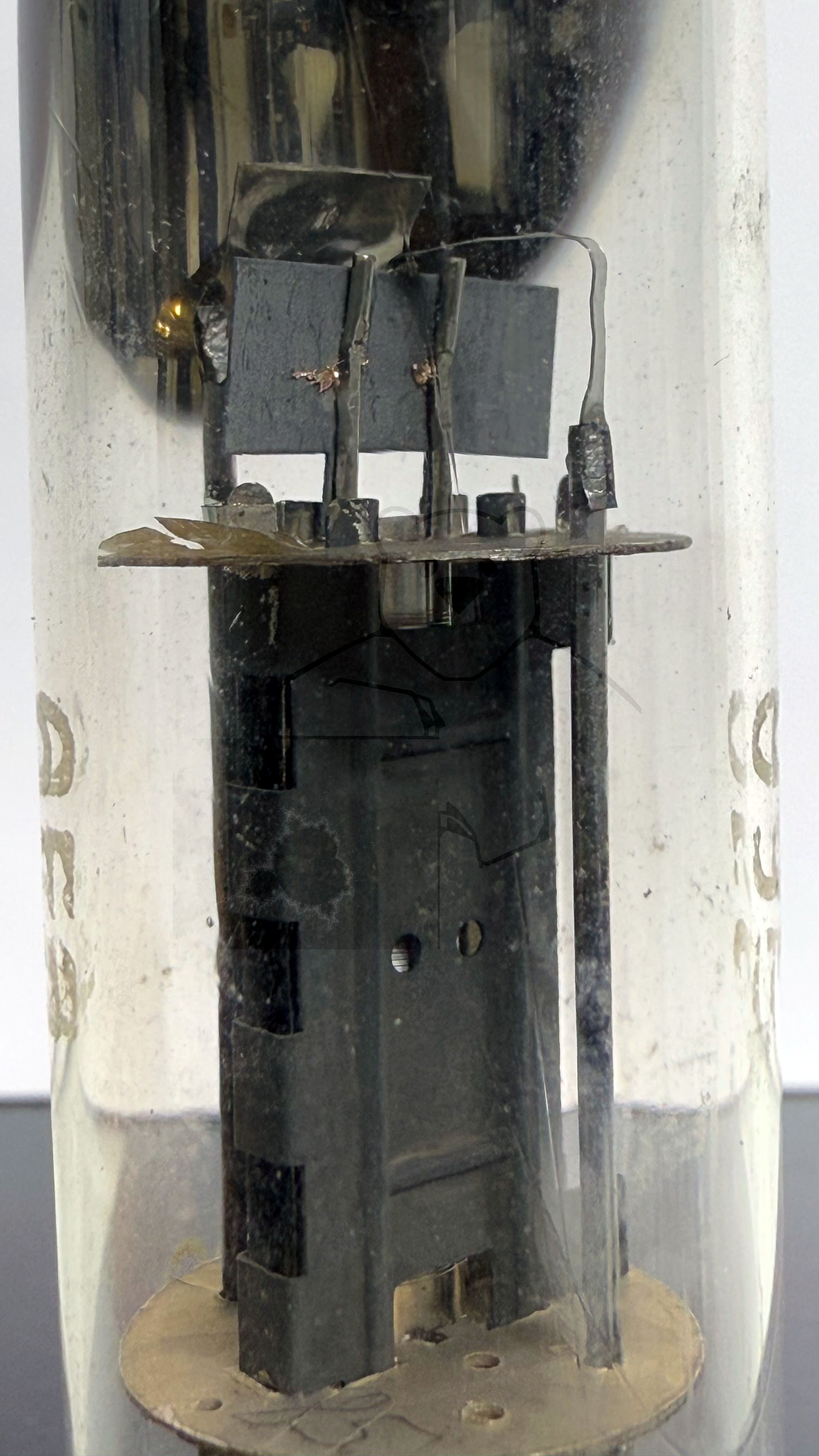

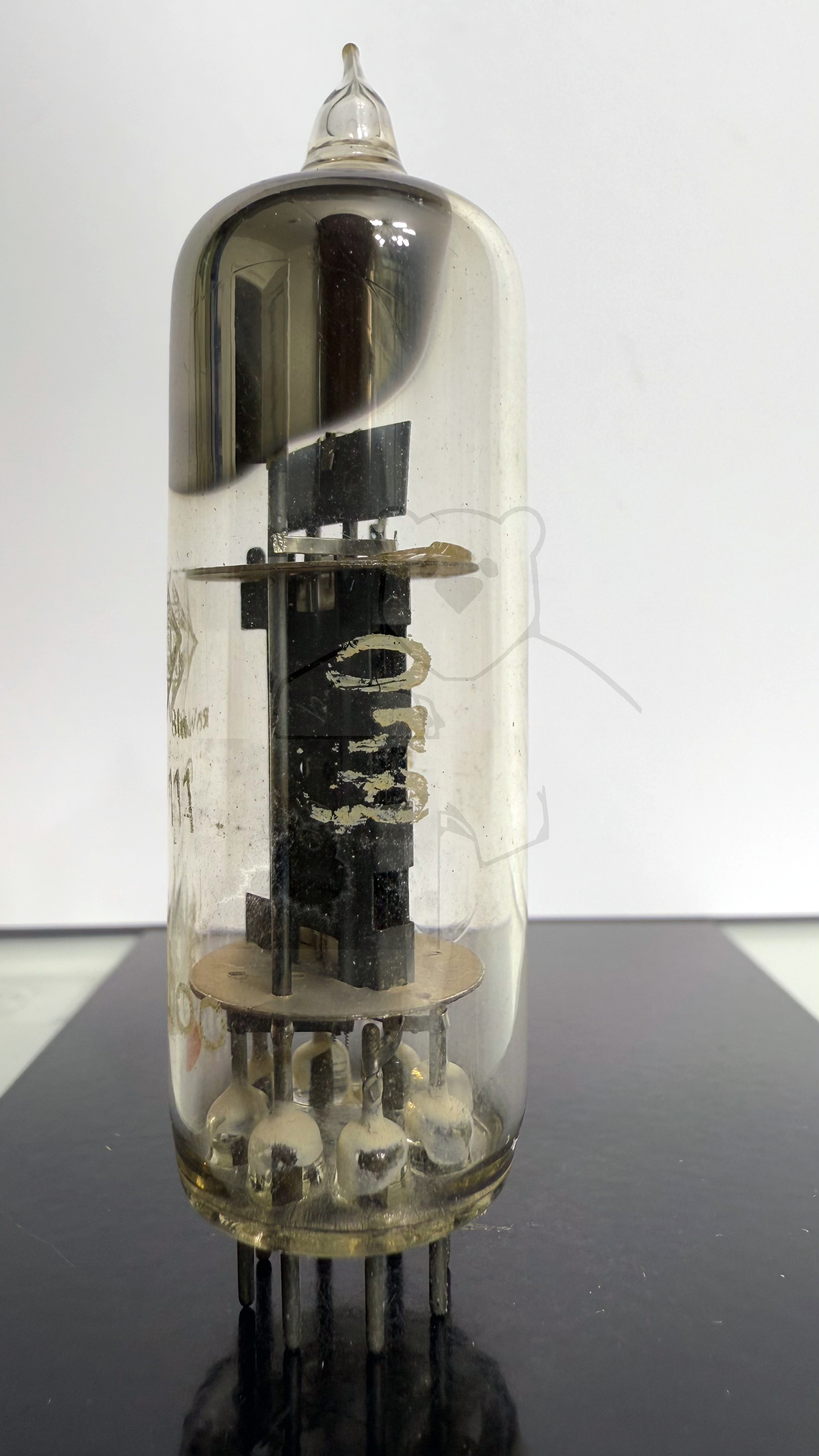

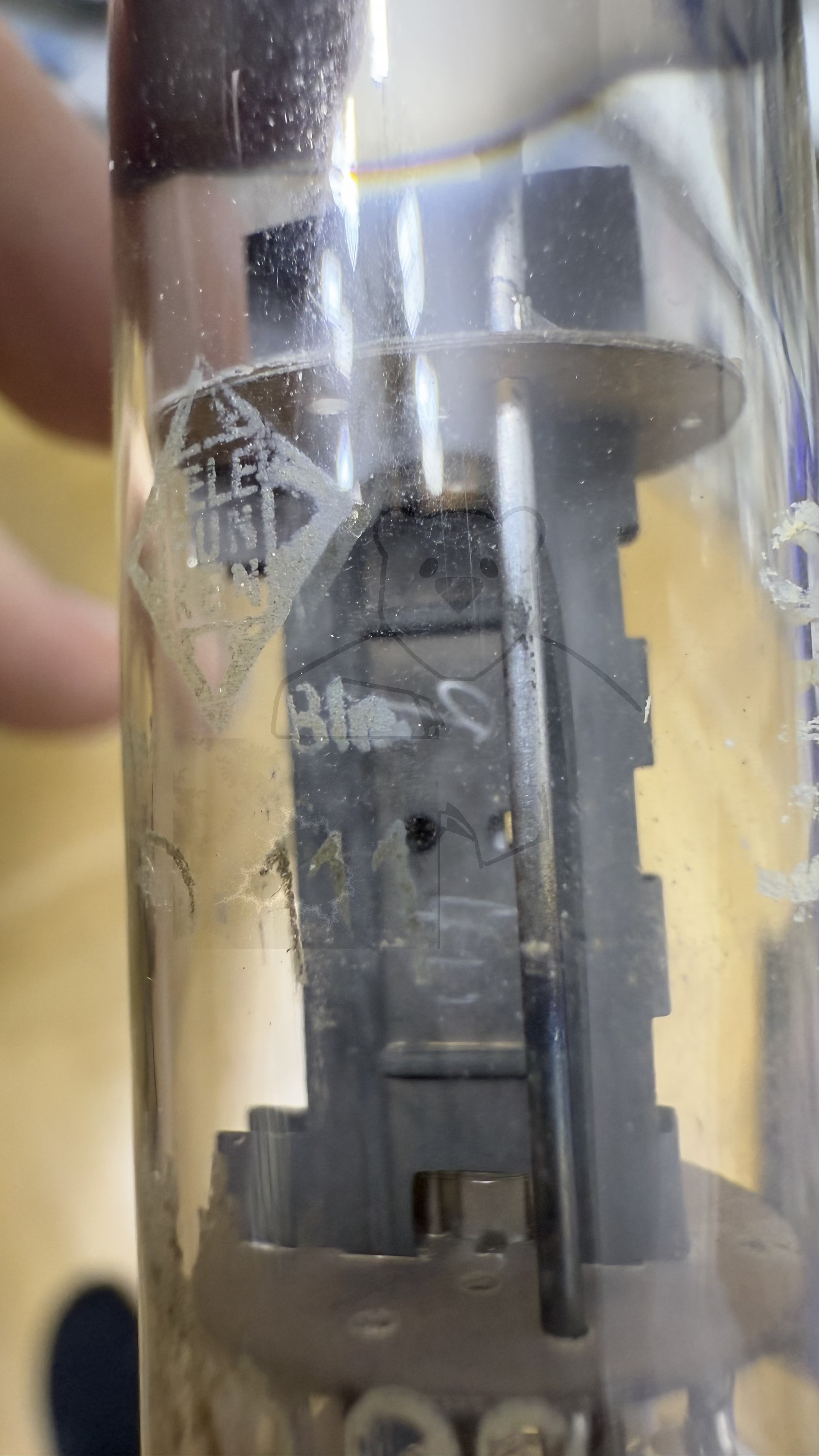

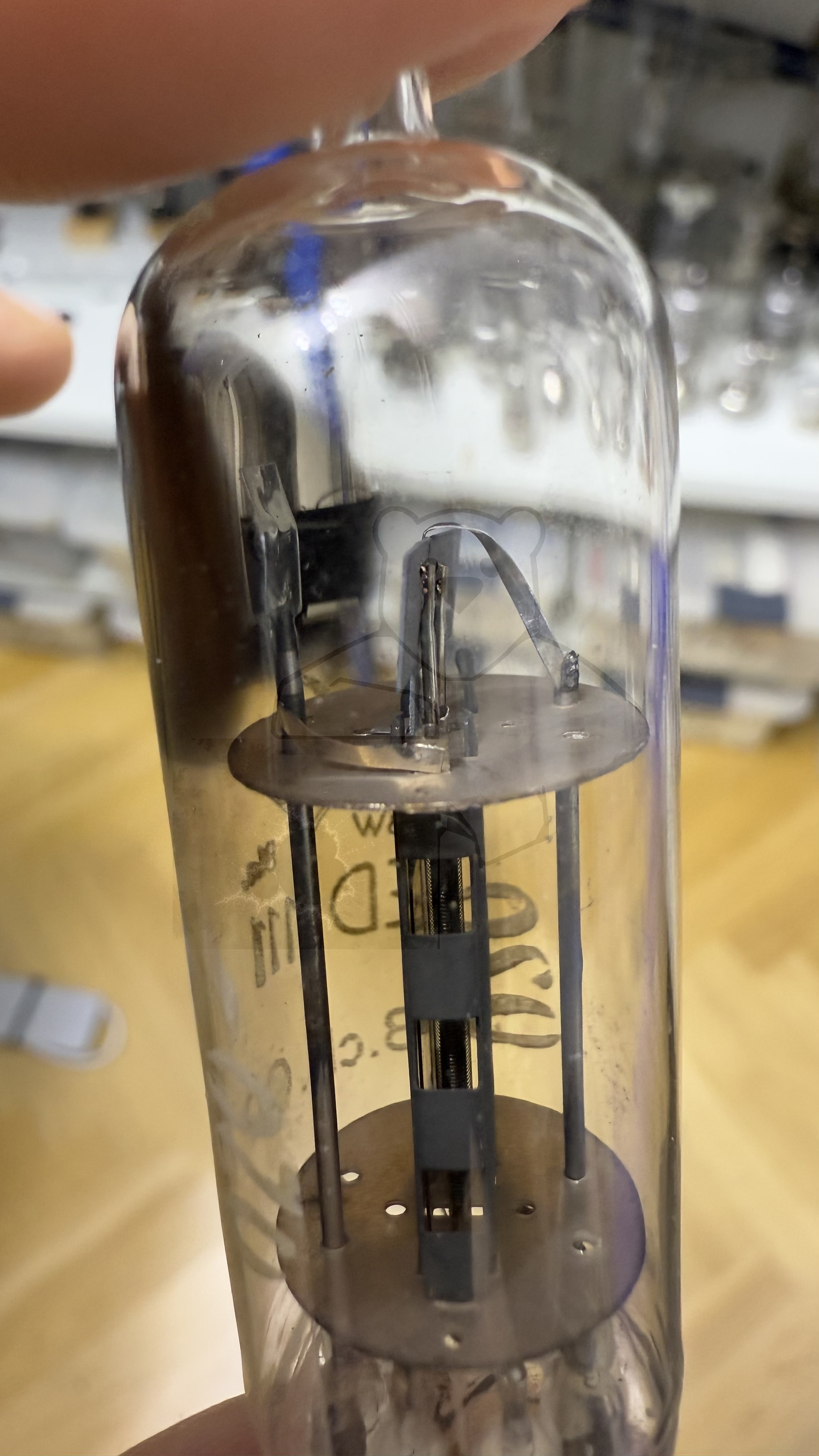

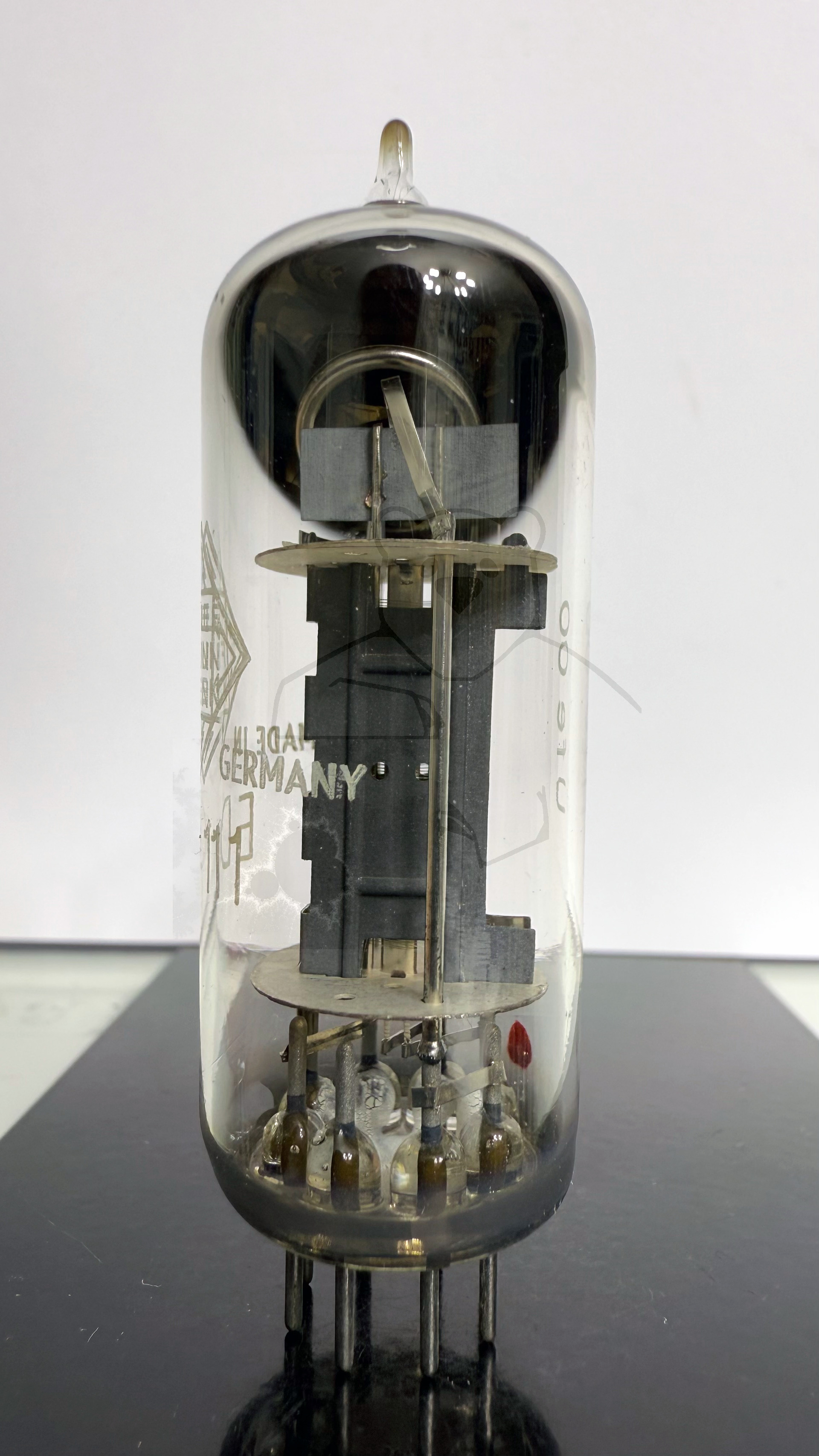

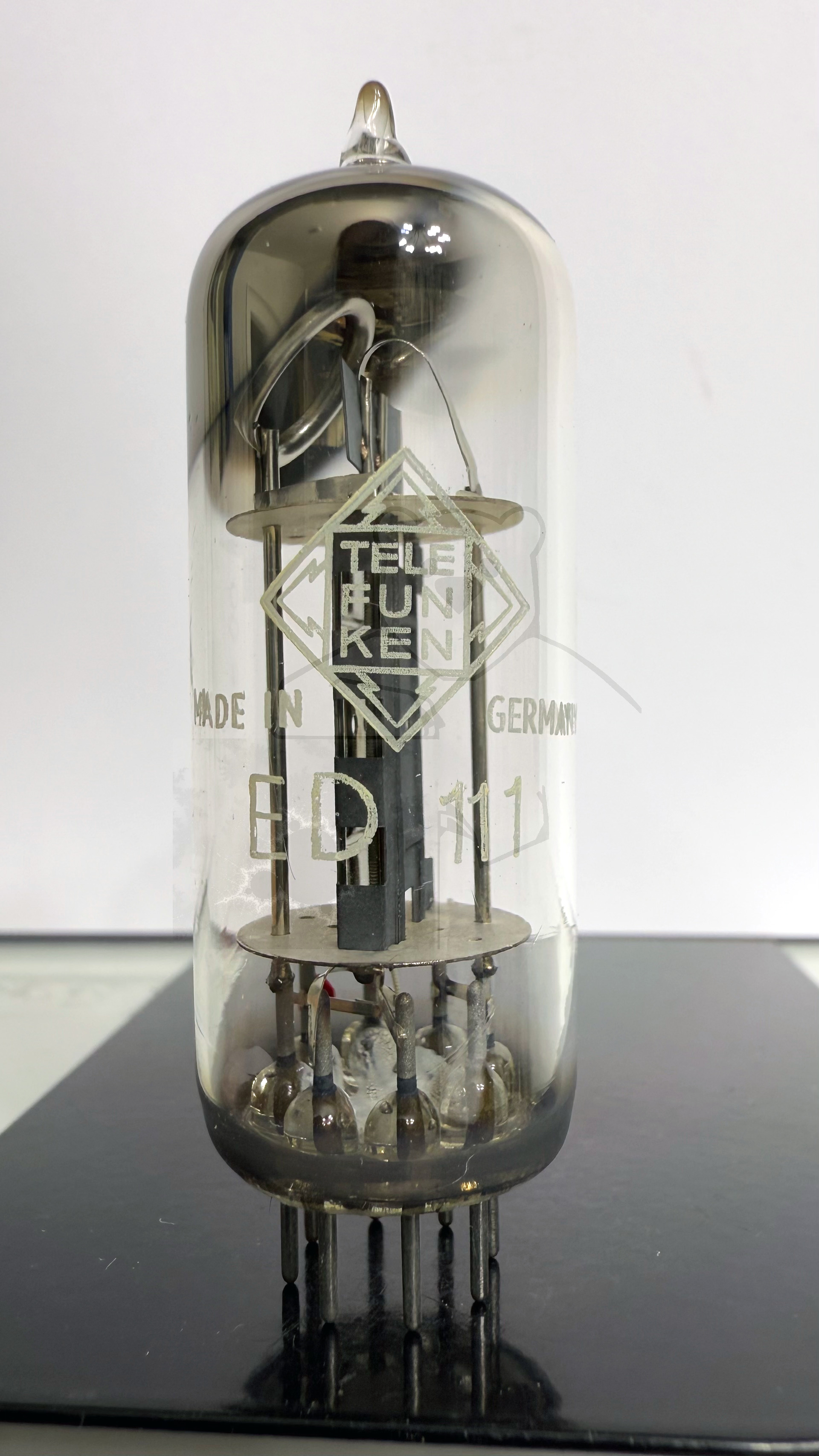

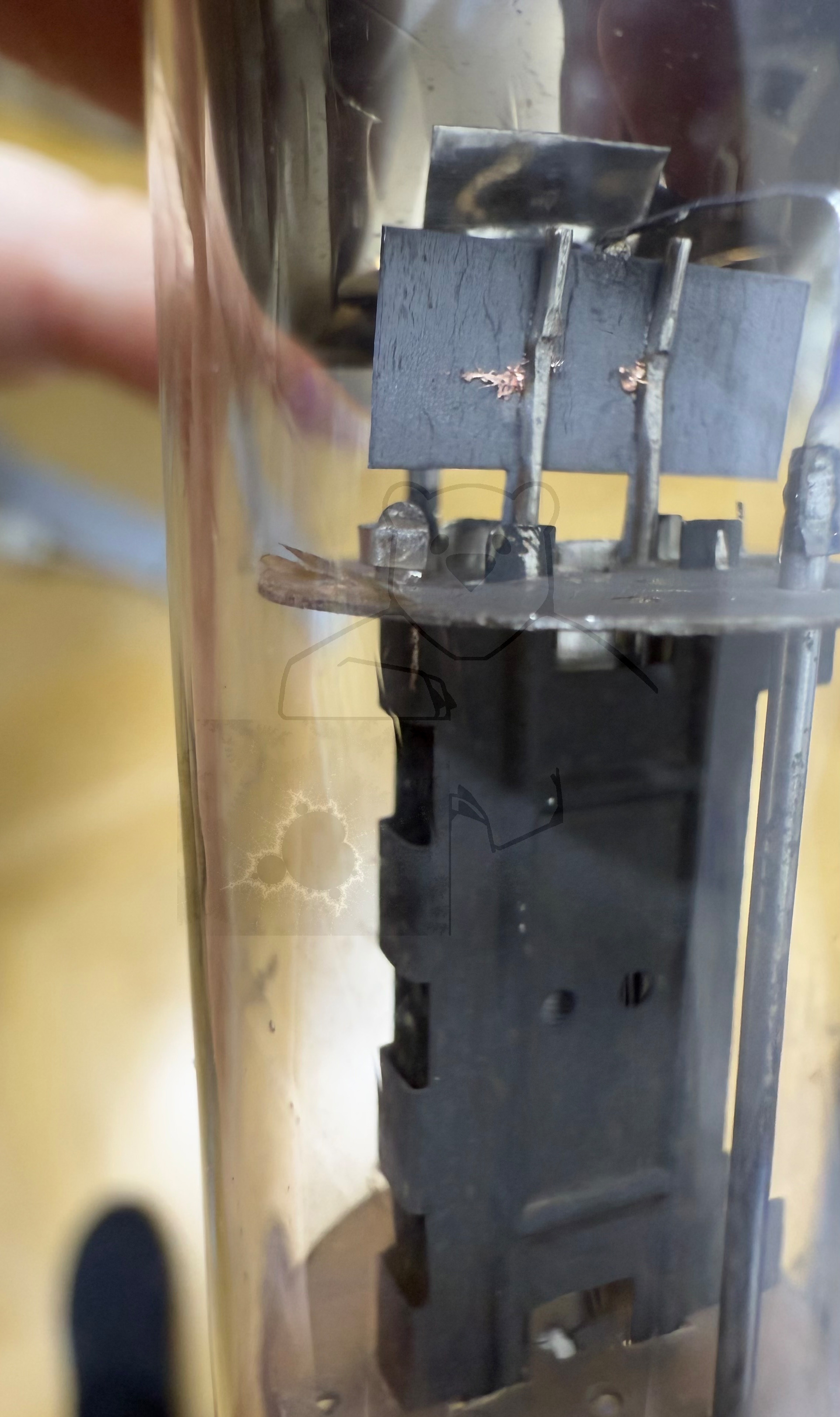

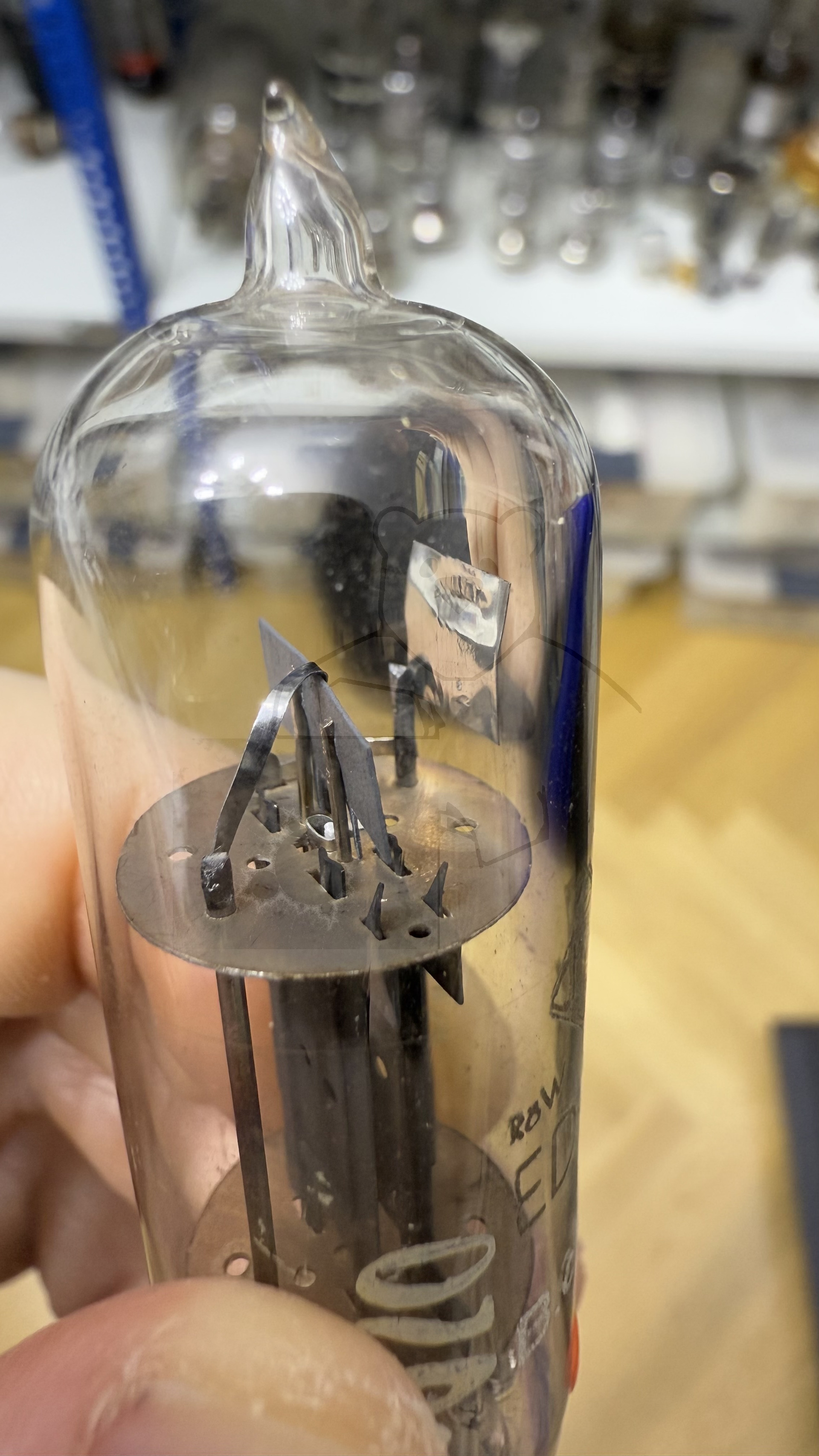

Daten und Bilder der Röhre: ED111

🔎 Beschreibung der Röhre: ED111

Name	ED111
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,45
Art der Heizung	Indirekt

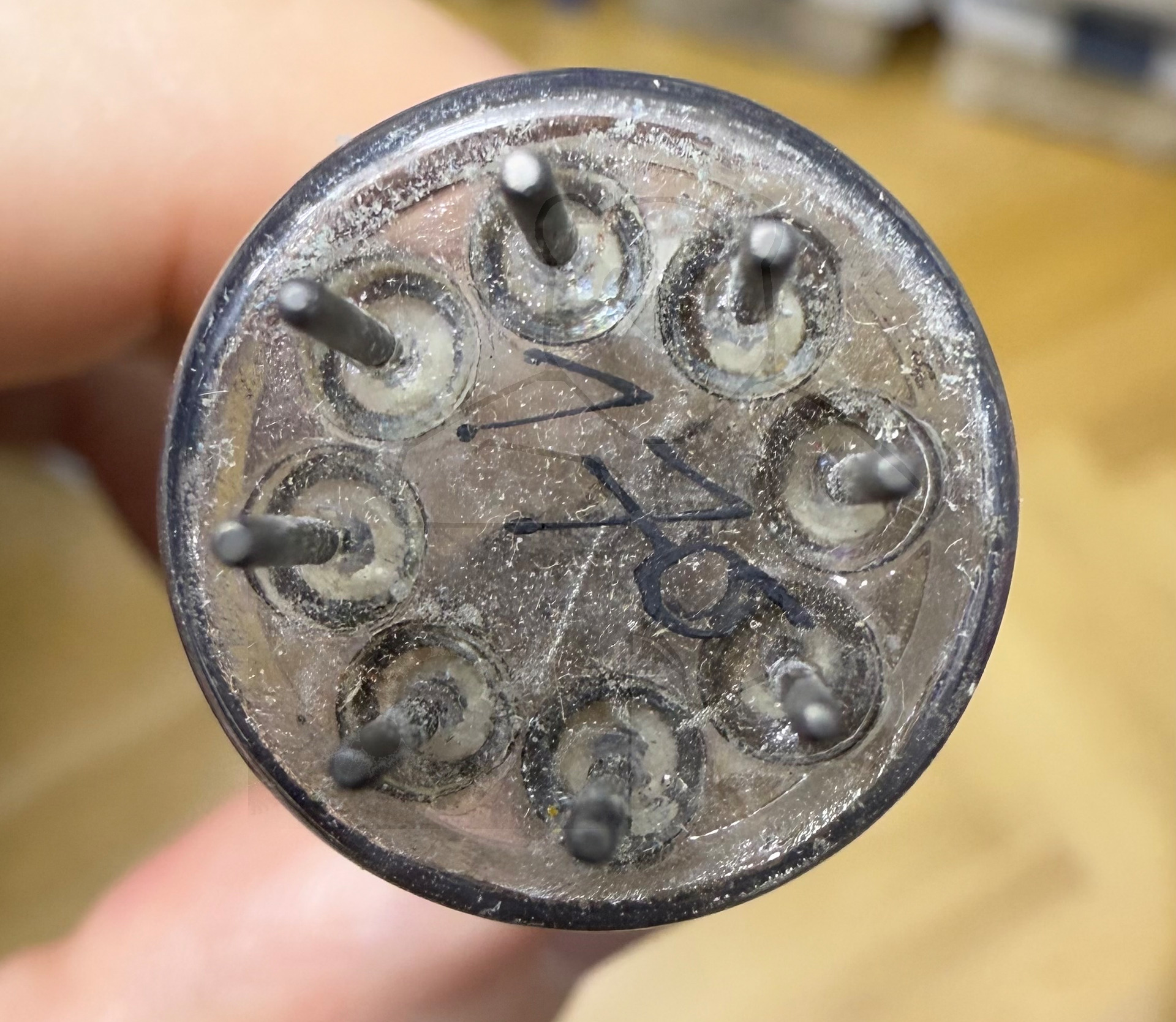

Röhren mit Sockel	→ Informationen zum Sockel: Rimlock, 8pol. → Liste aller Röhren mit: Rimlock, 8pol.

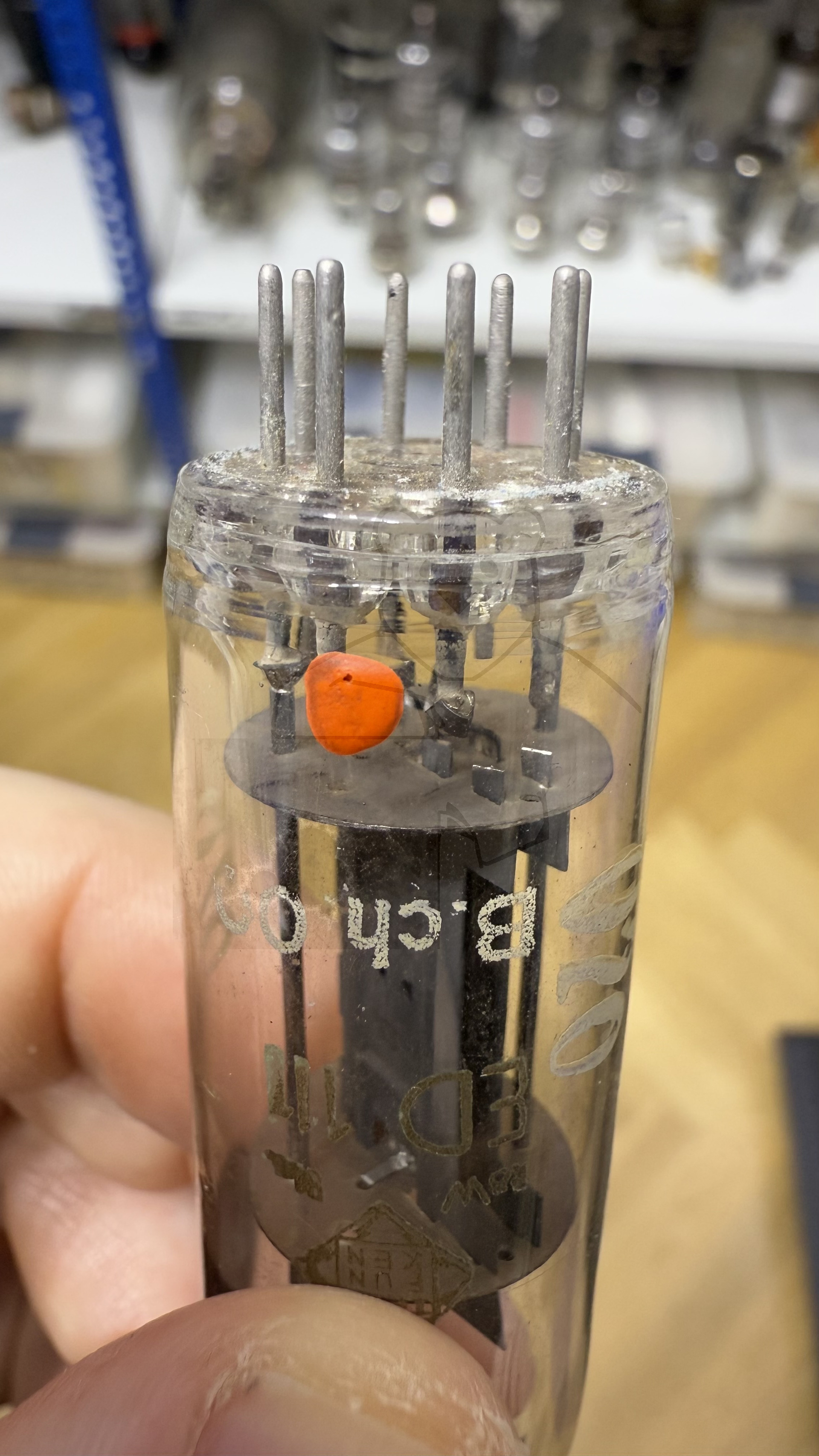

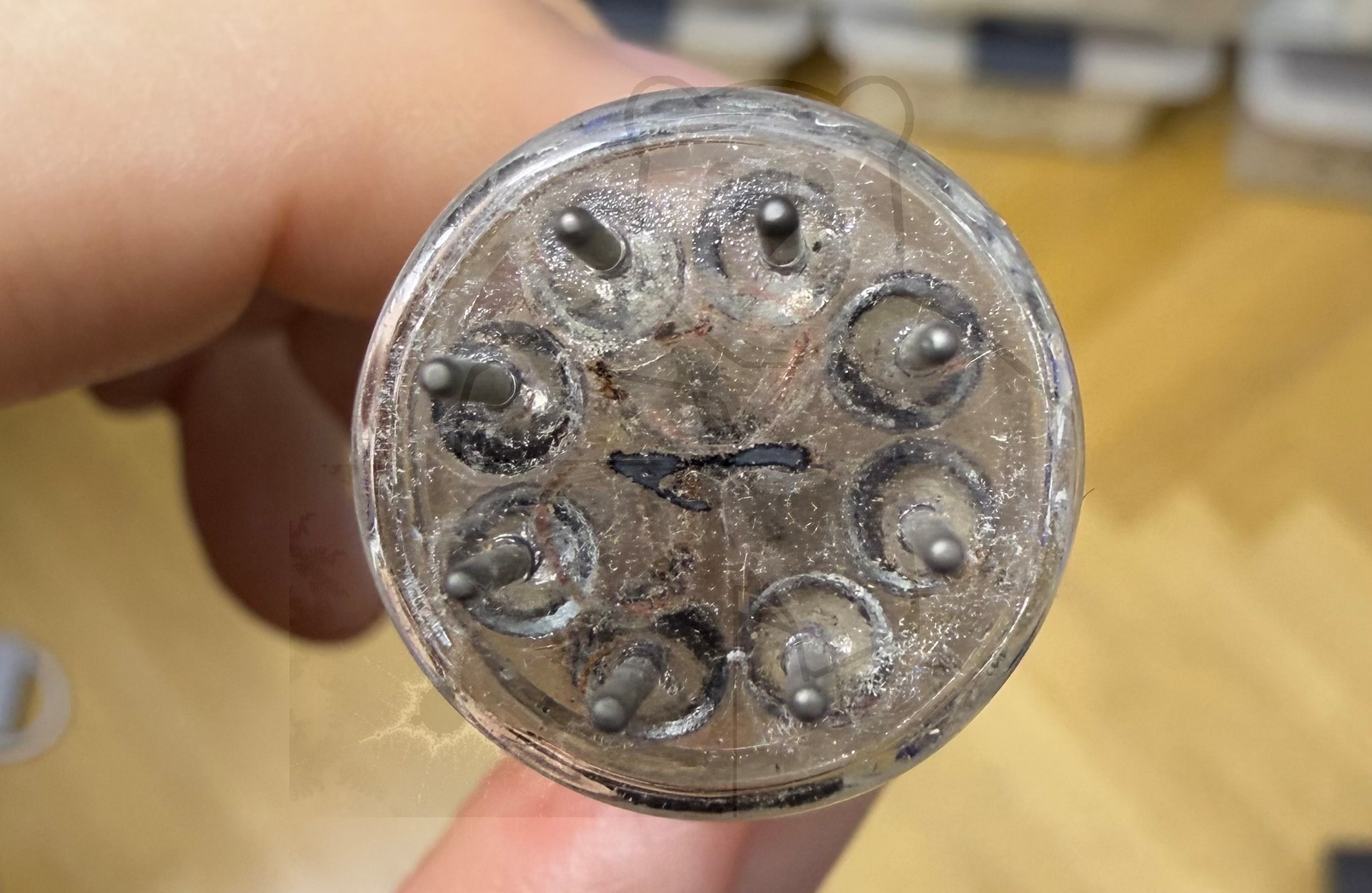

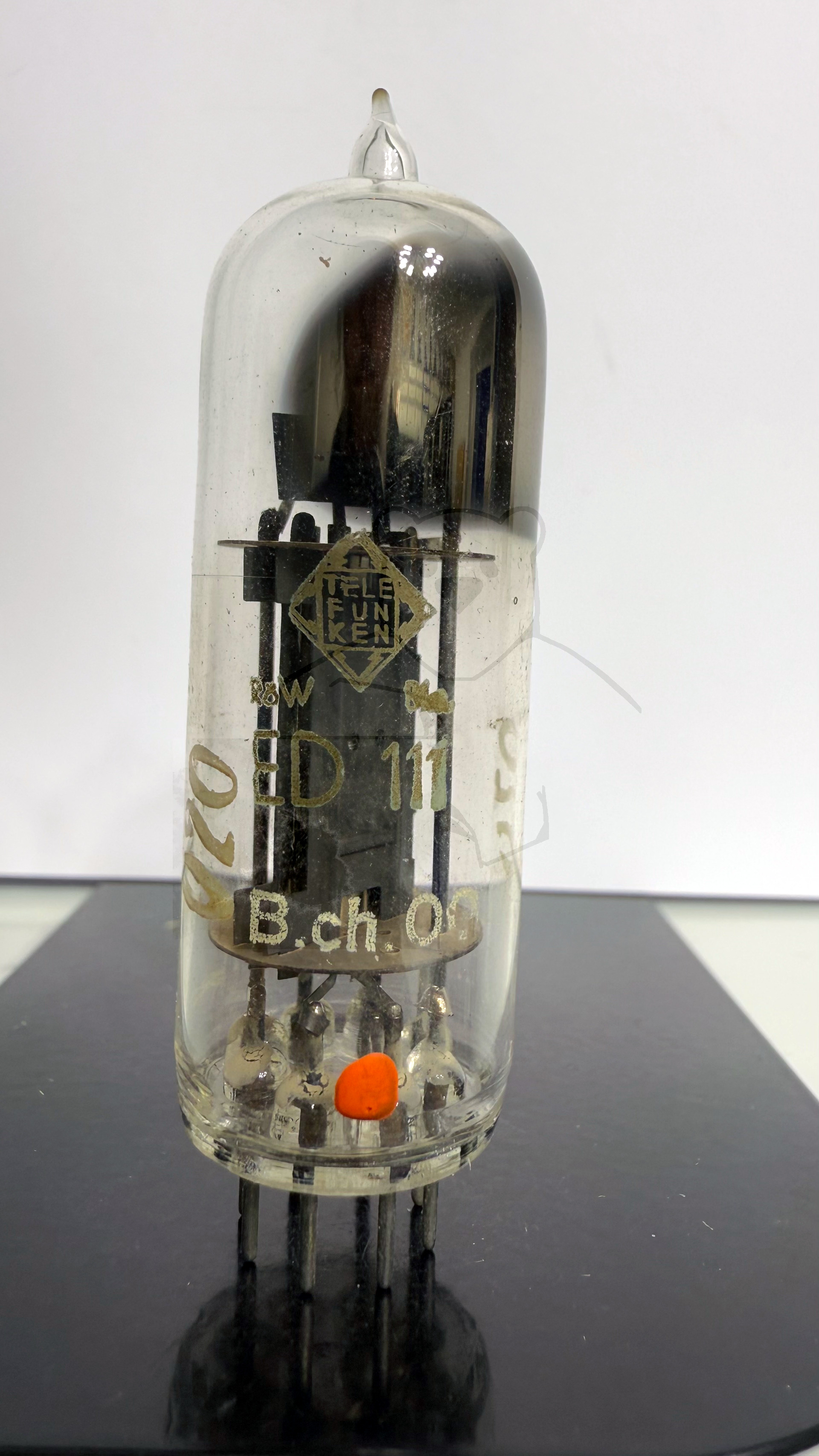

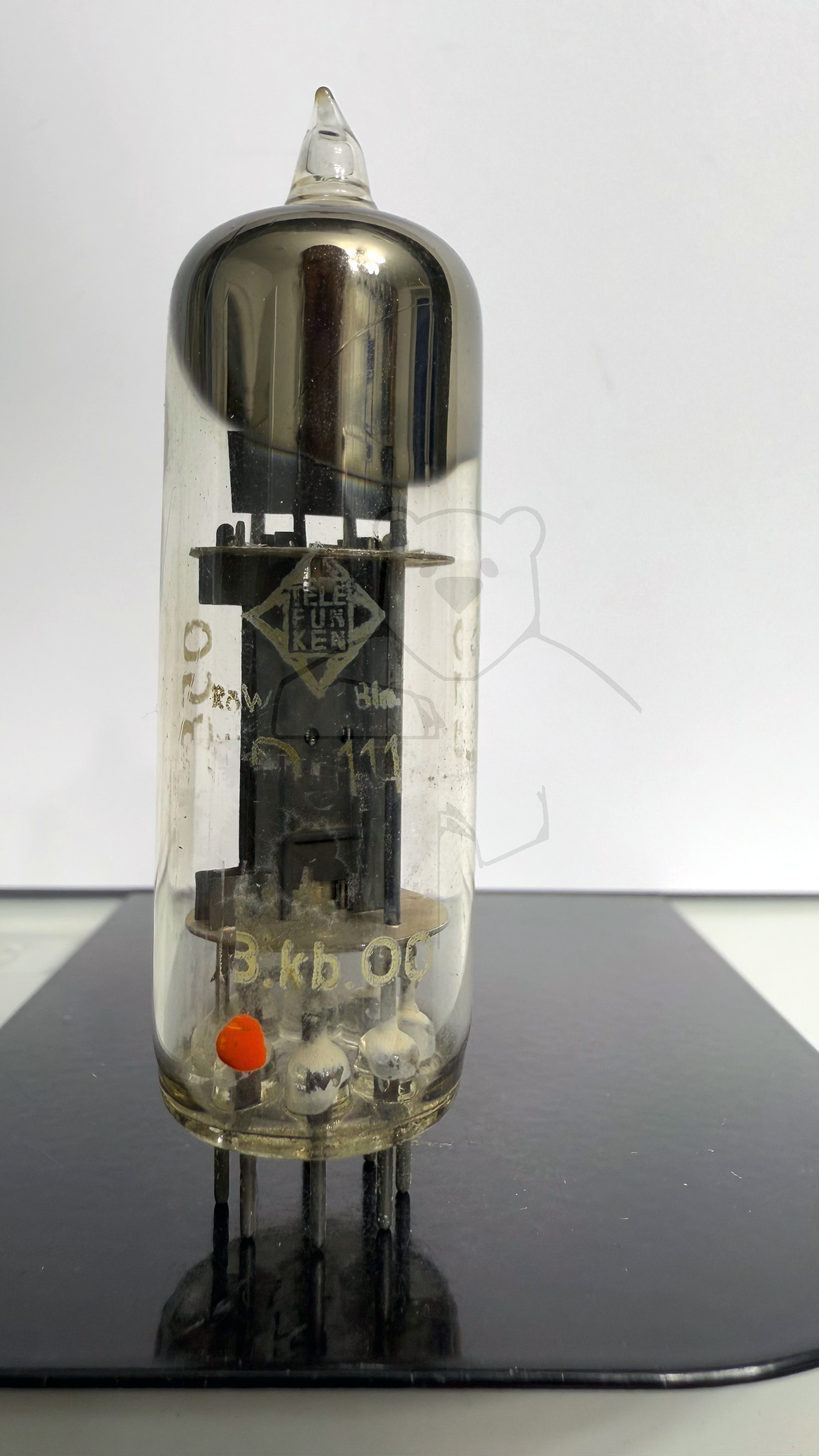

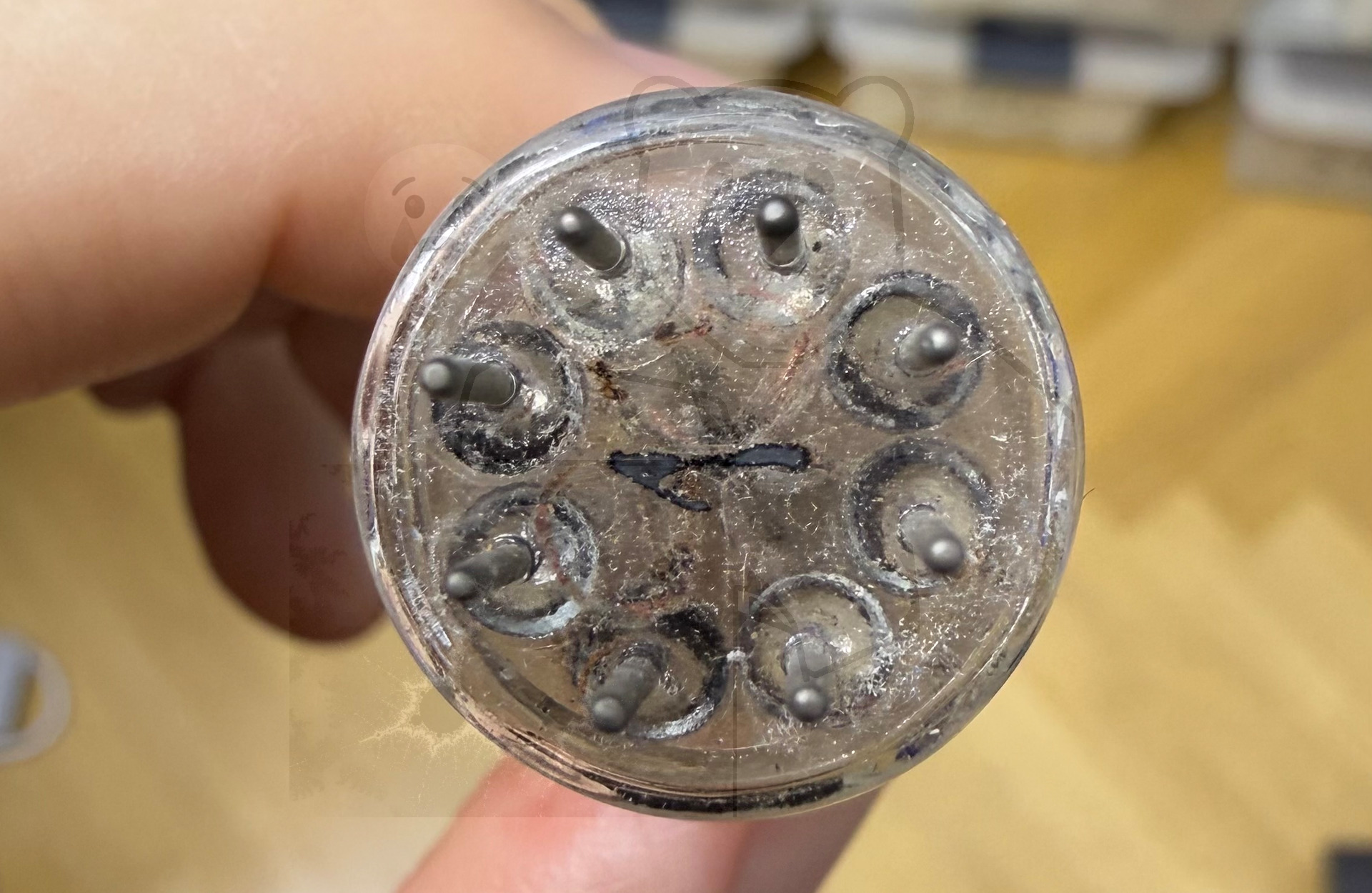

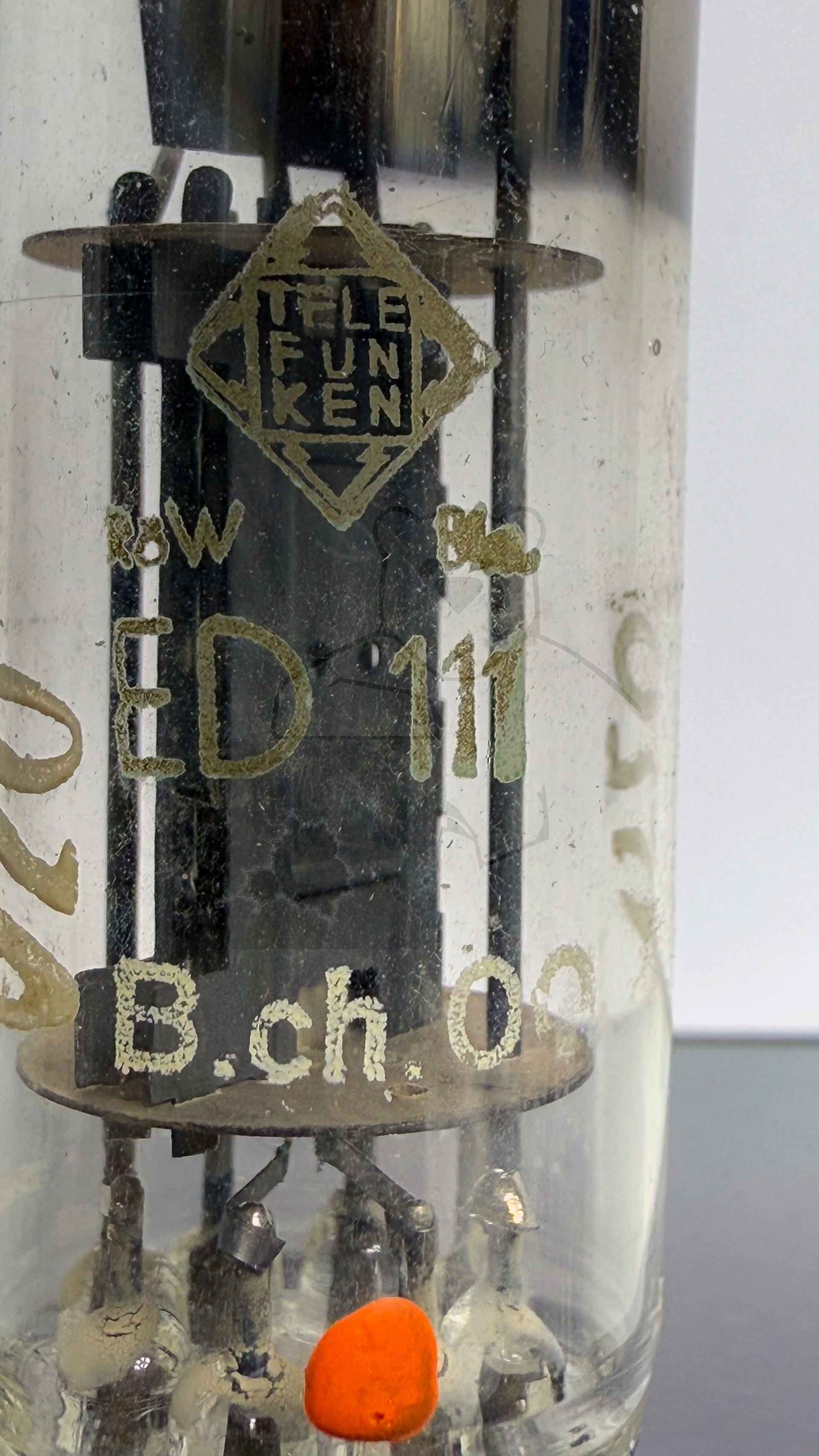

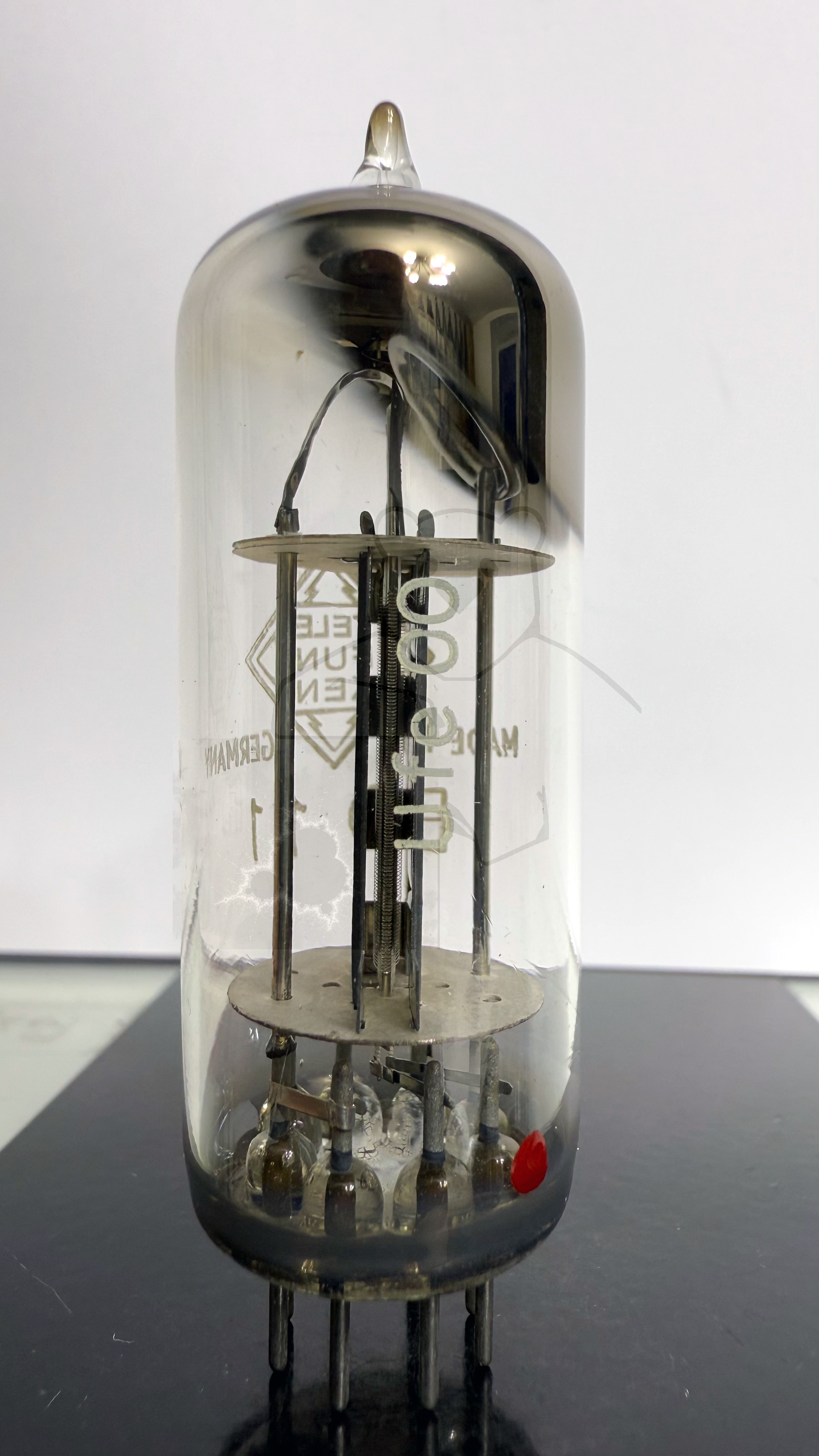

Zusätzliche Informationen	Die Röhre hat keine Führungsnase, sondern nur einen 'Roten Punkt' der die Ausrichtung anzeigt
Letzte Änderung	14.10.2018 15:26:29

🔎 Beschreibung der Systeme für die Röhre: ED111

	System 1
Kathode	4
Gitter 1	6, 7
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	2, 3
Anode 2
Leuchtschirm
Heizung	1, 8
Abschirmung
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

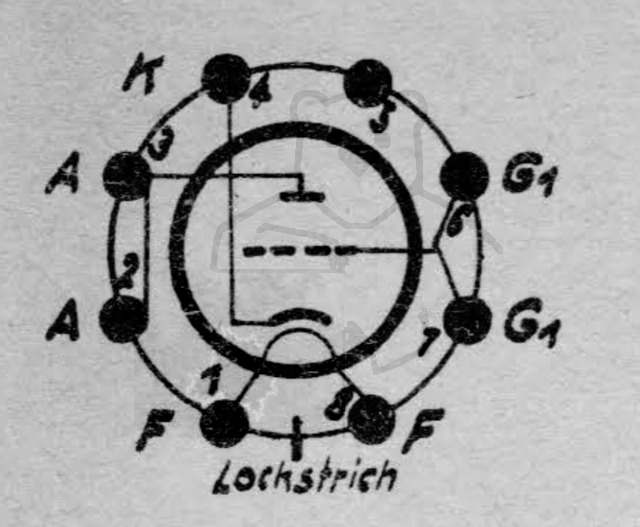

🔎 Sockelschaltung der ED111

Bildquelle: Neuberger RPM 370-1 Messkarte

🔎 Datenblätter zur Röhre: ED111
Pruefkarte ED111 - Neuberger RPM370 Roehrenmessgeraet.pdf (209 kB)
