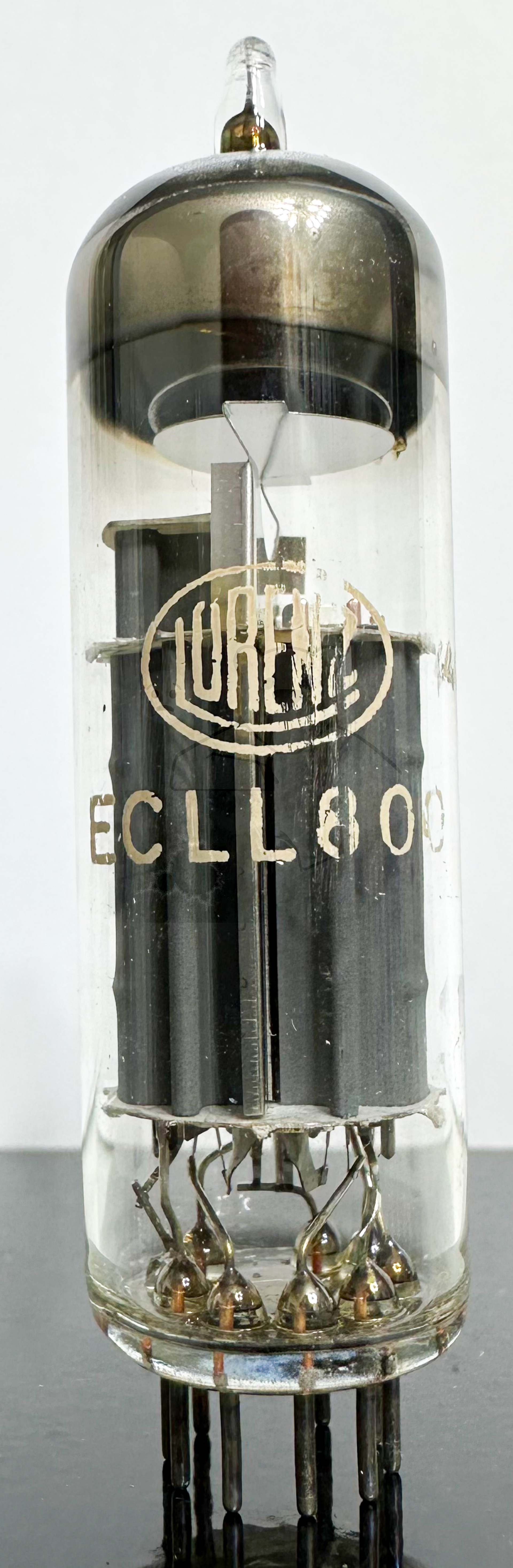

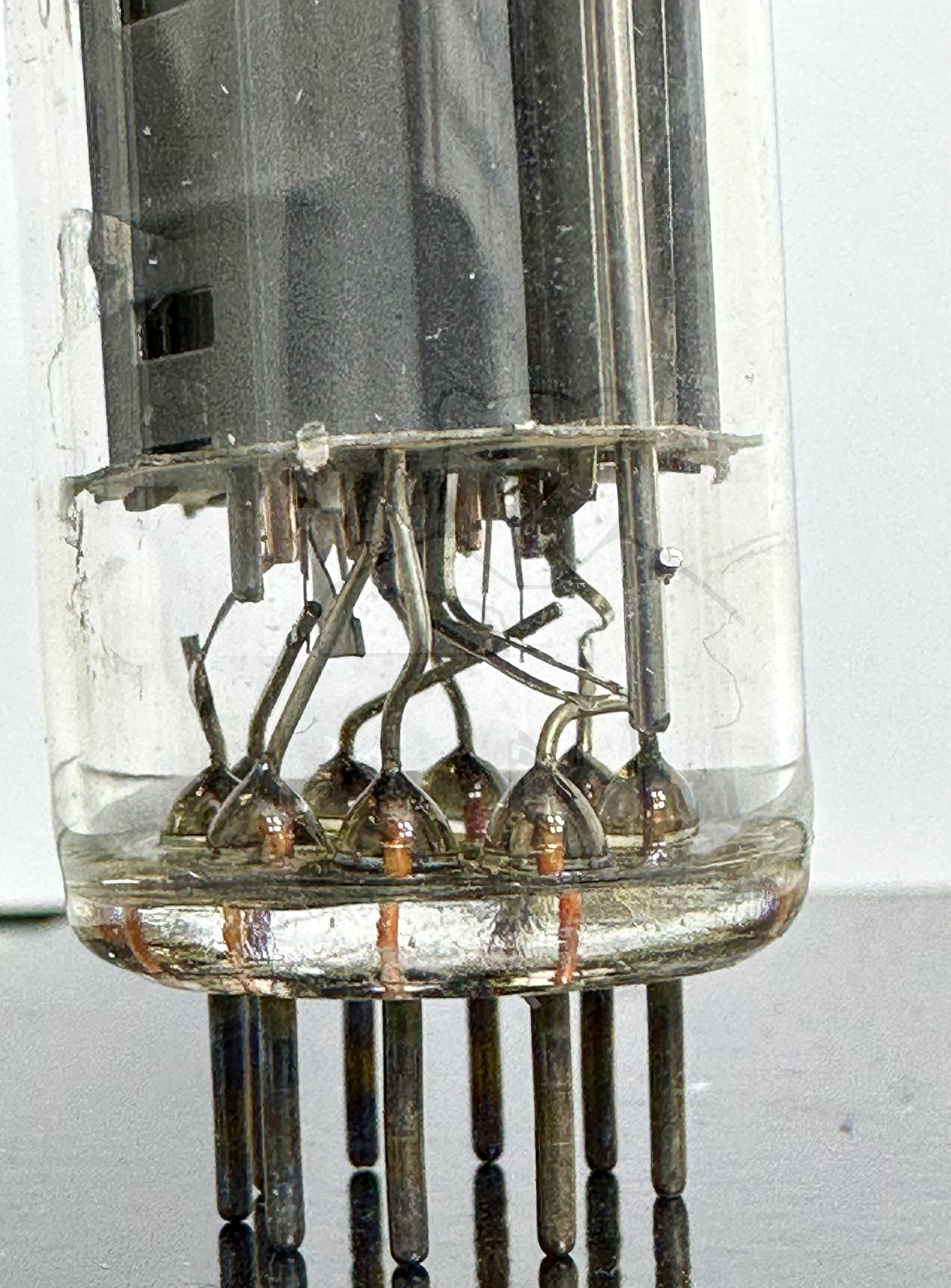

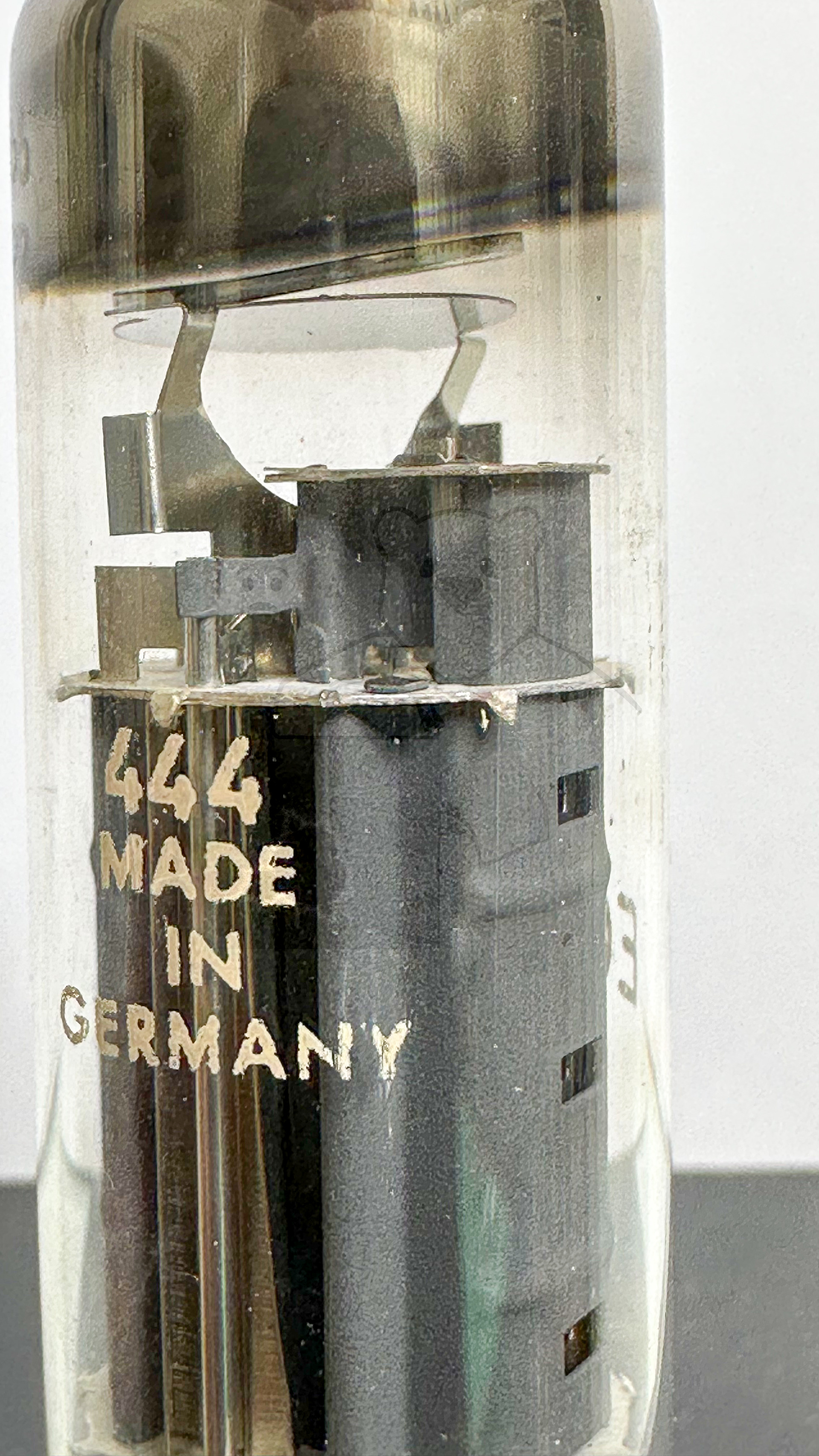

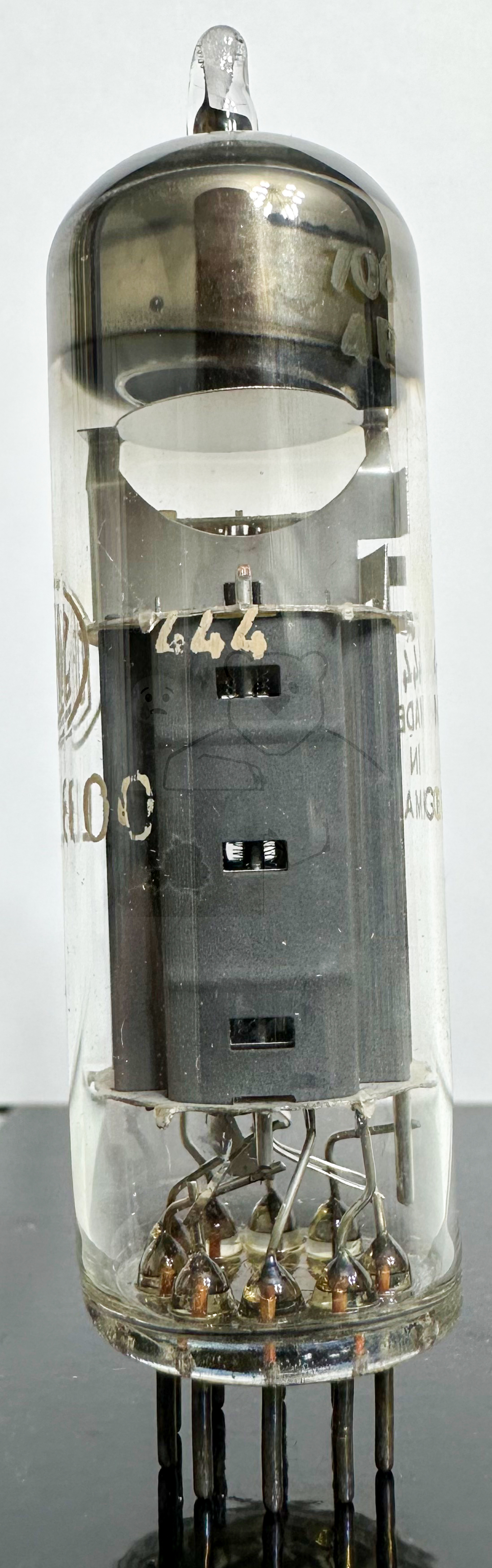

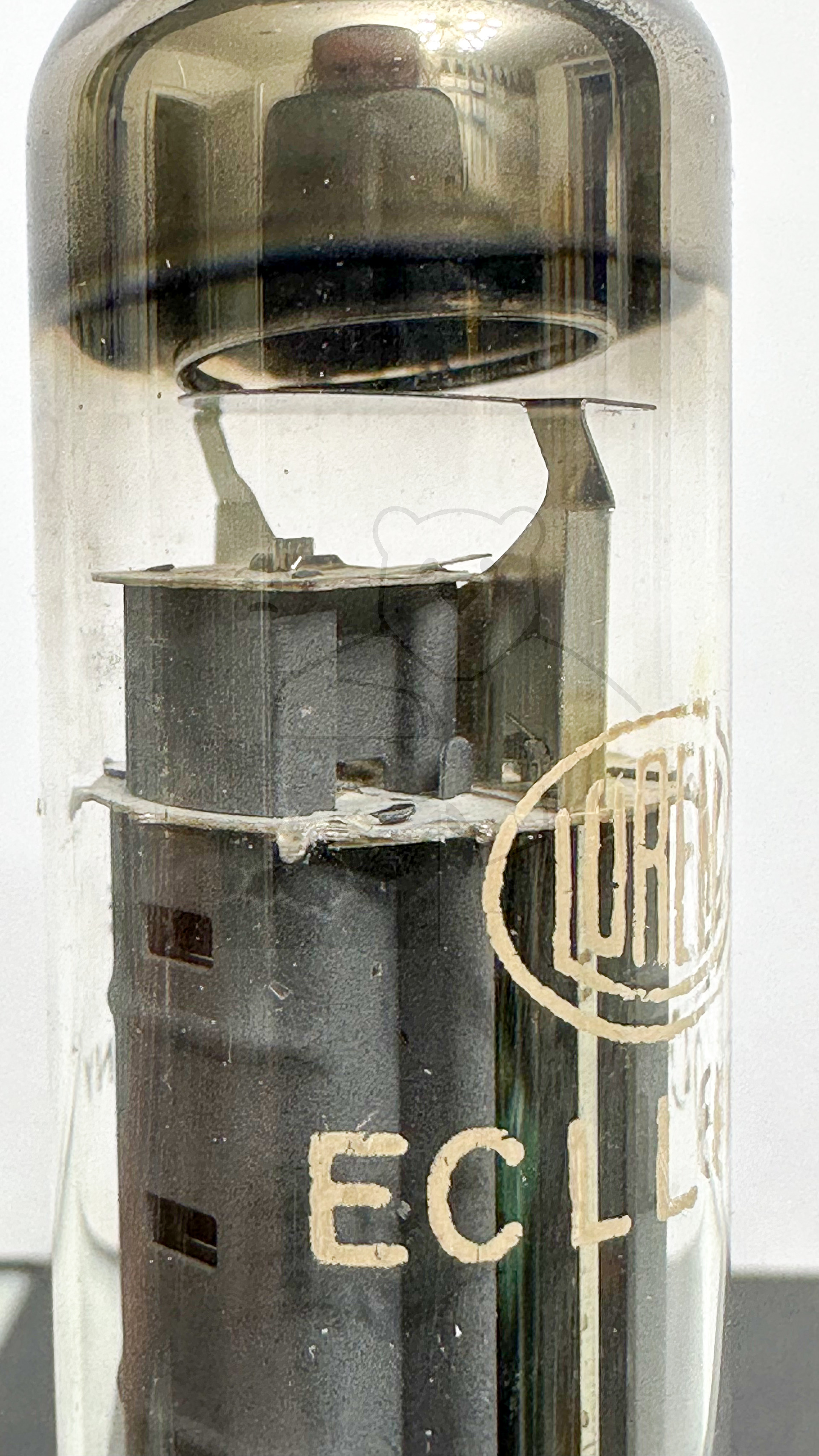

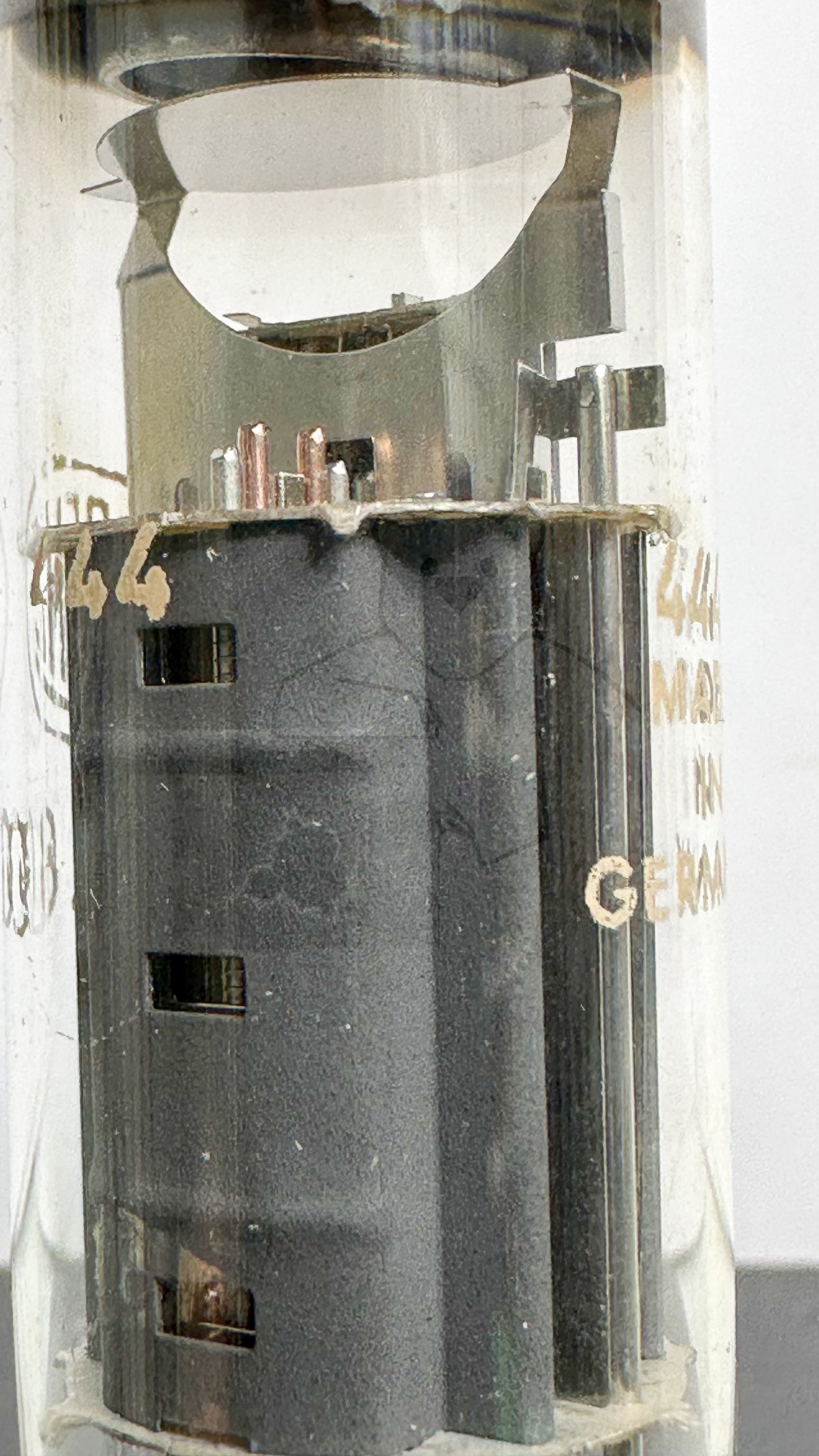

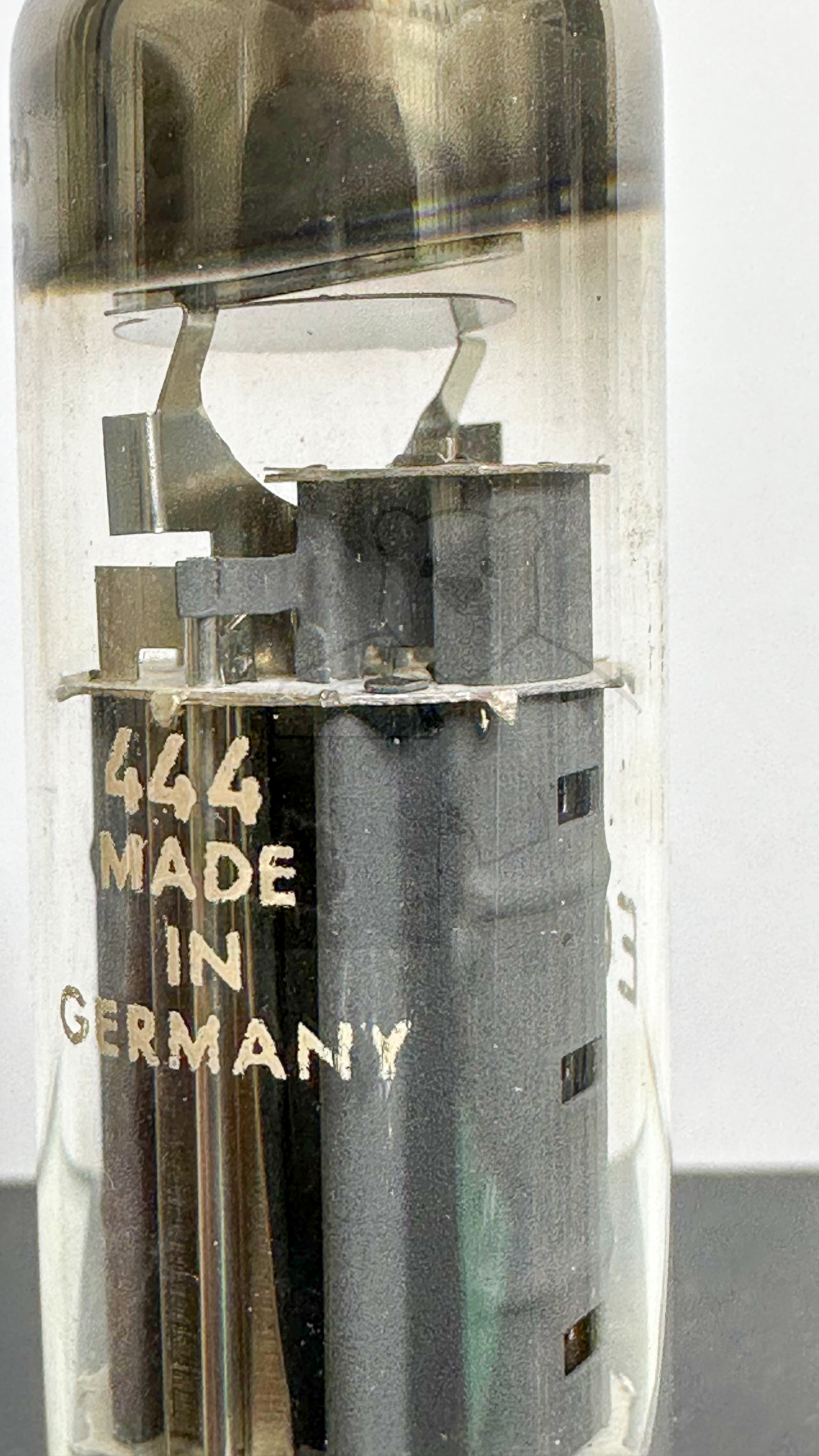

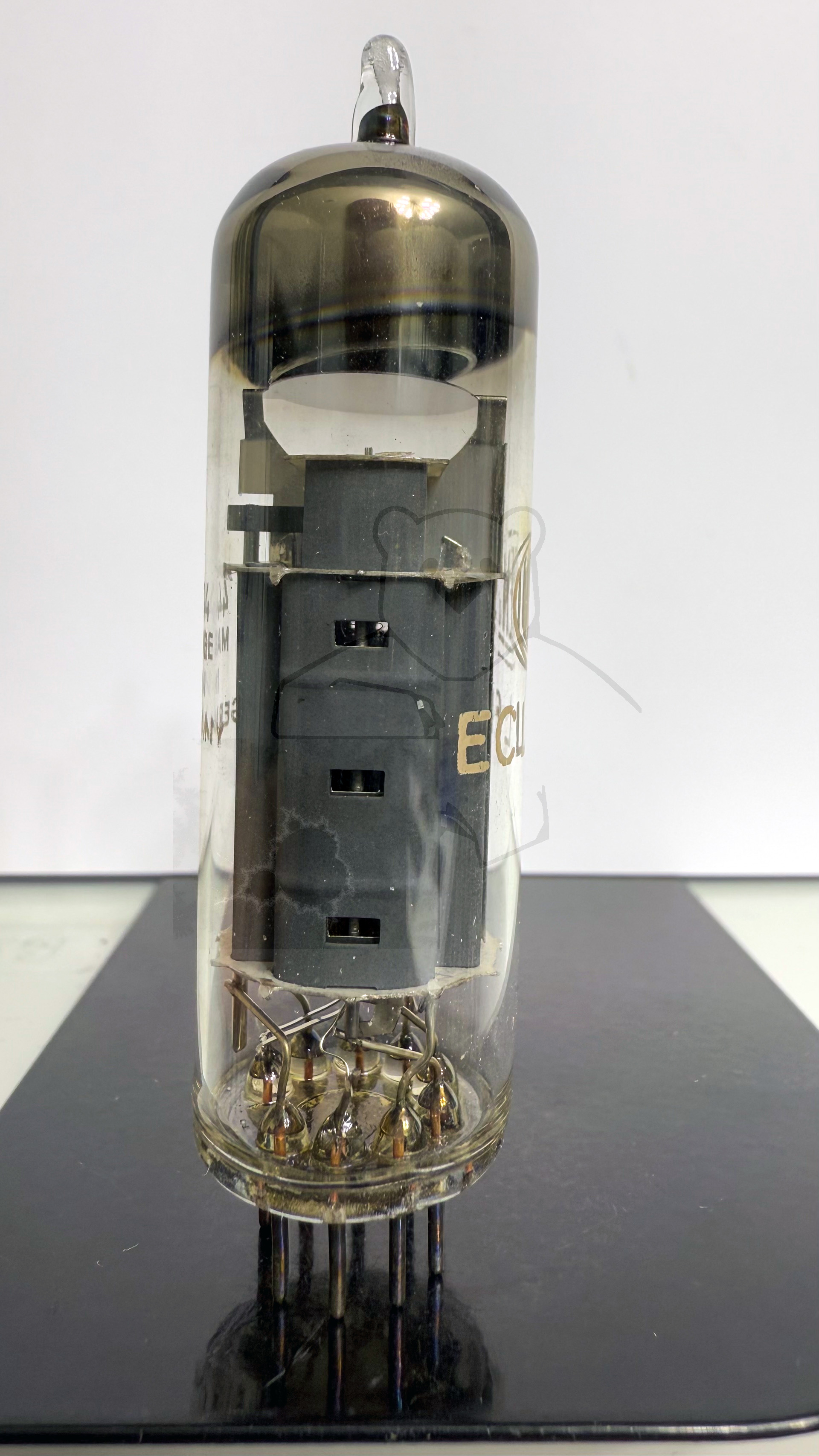

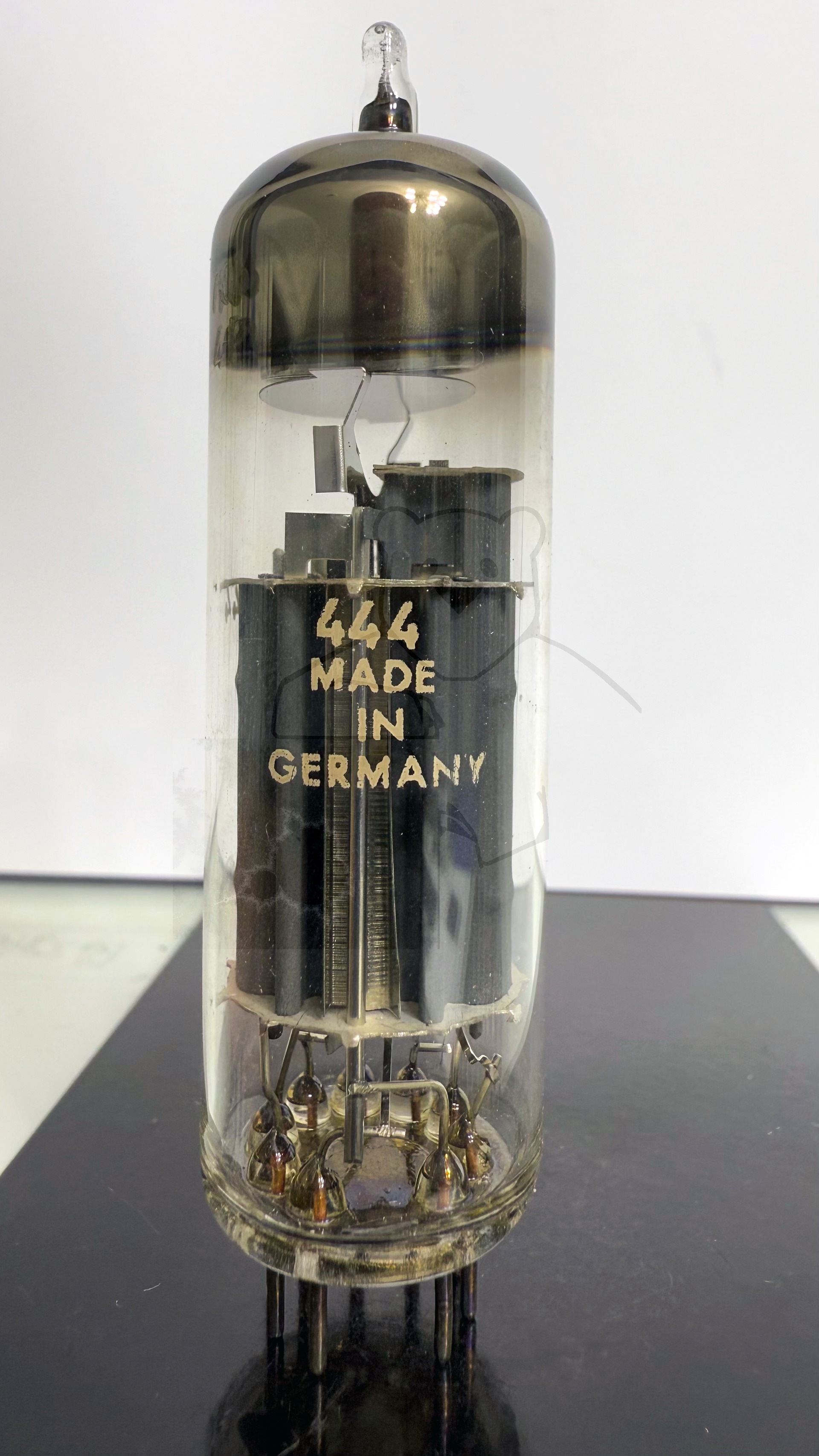

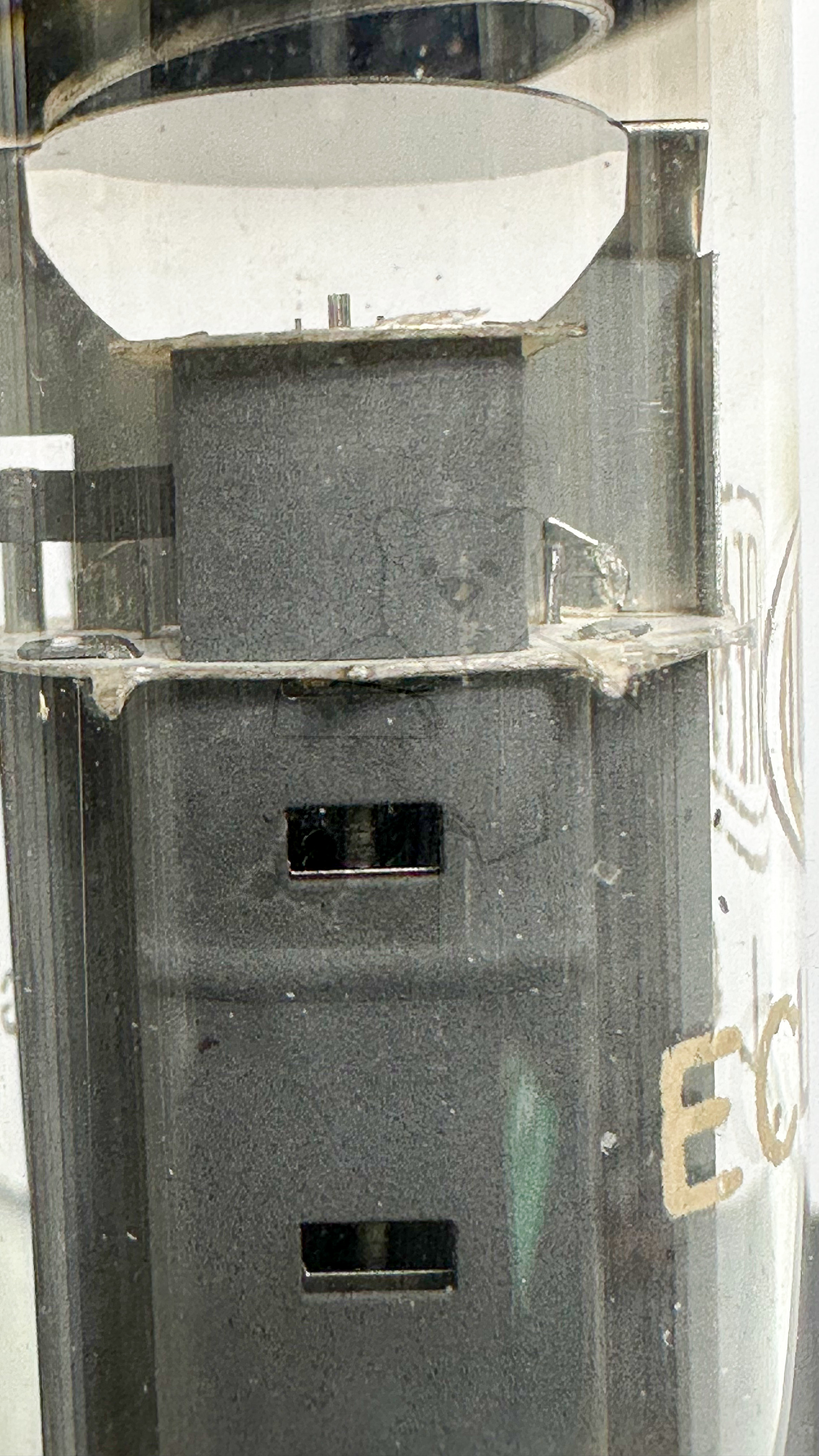

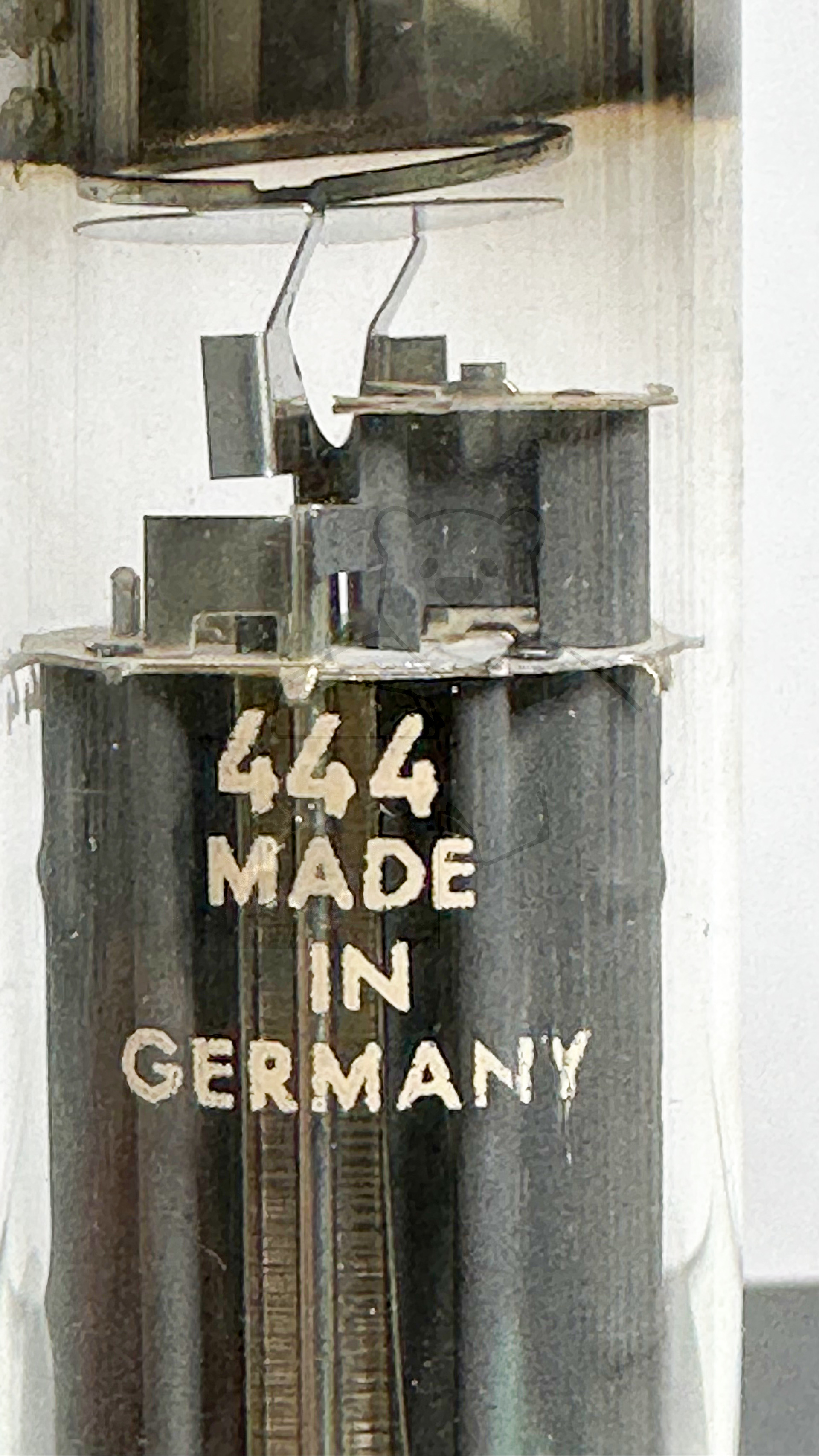

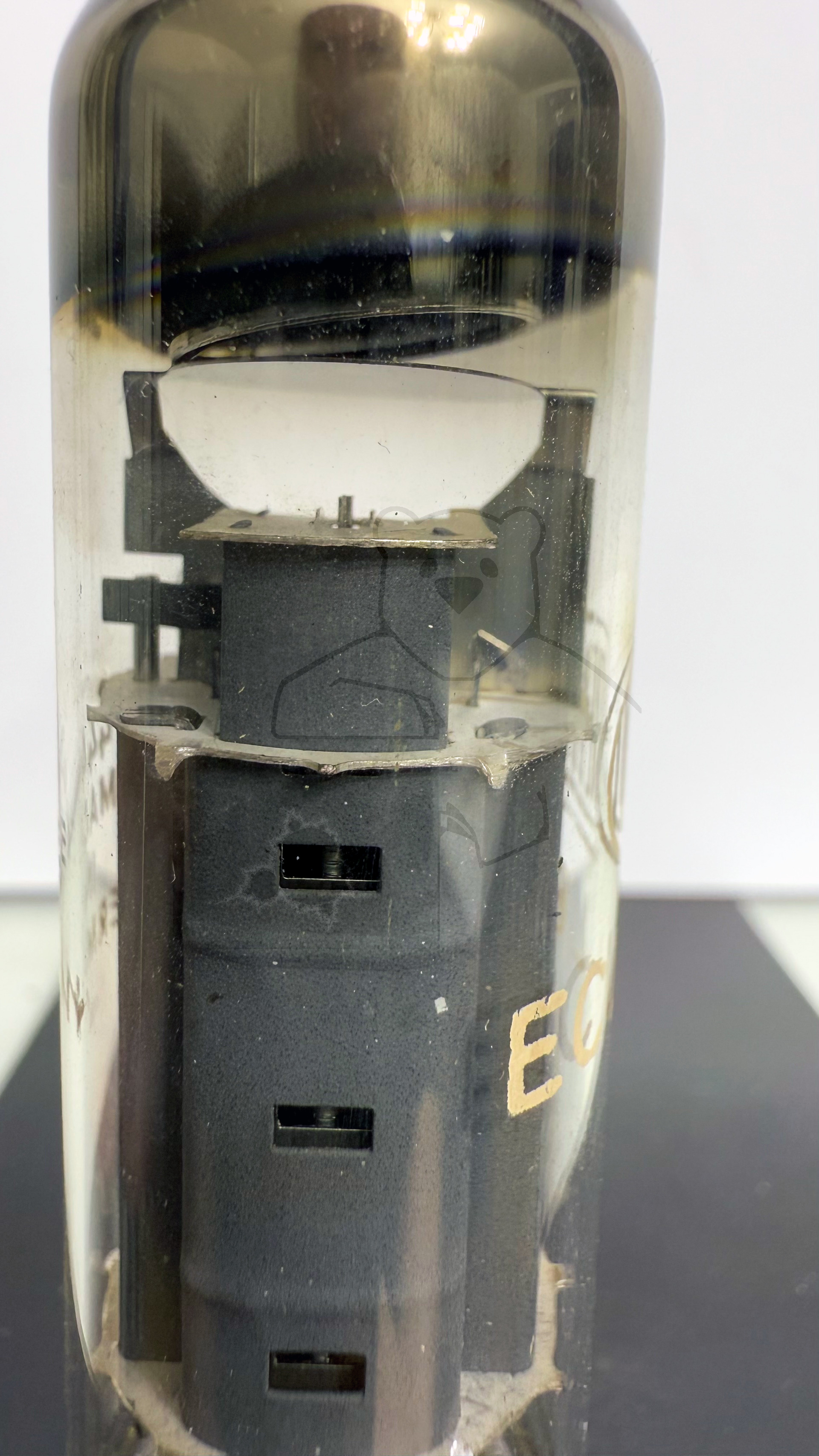

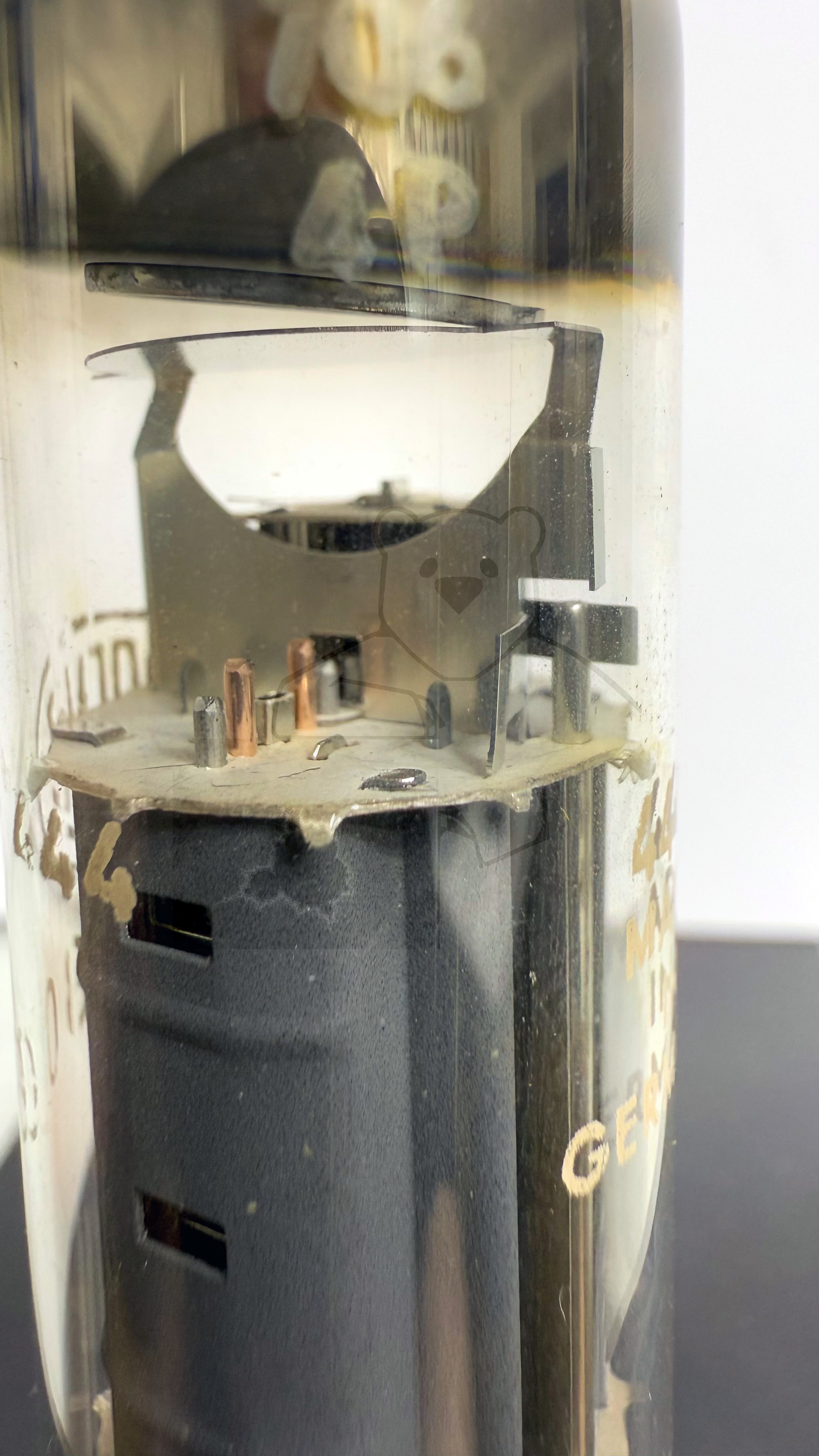

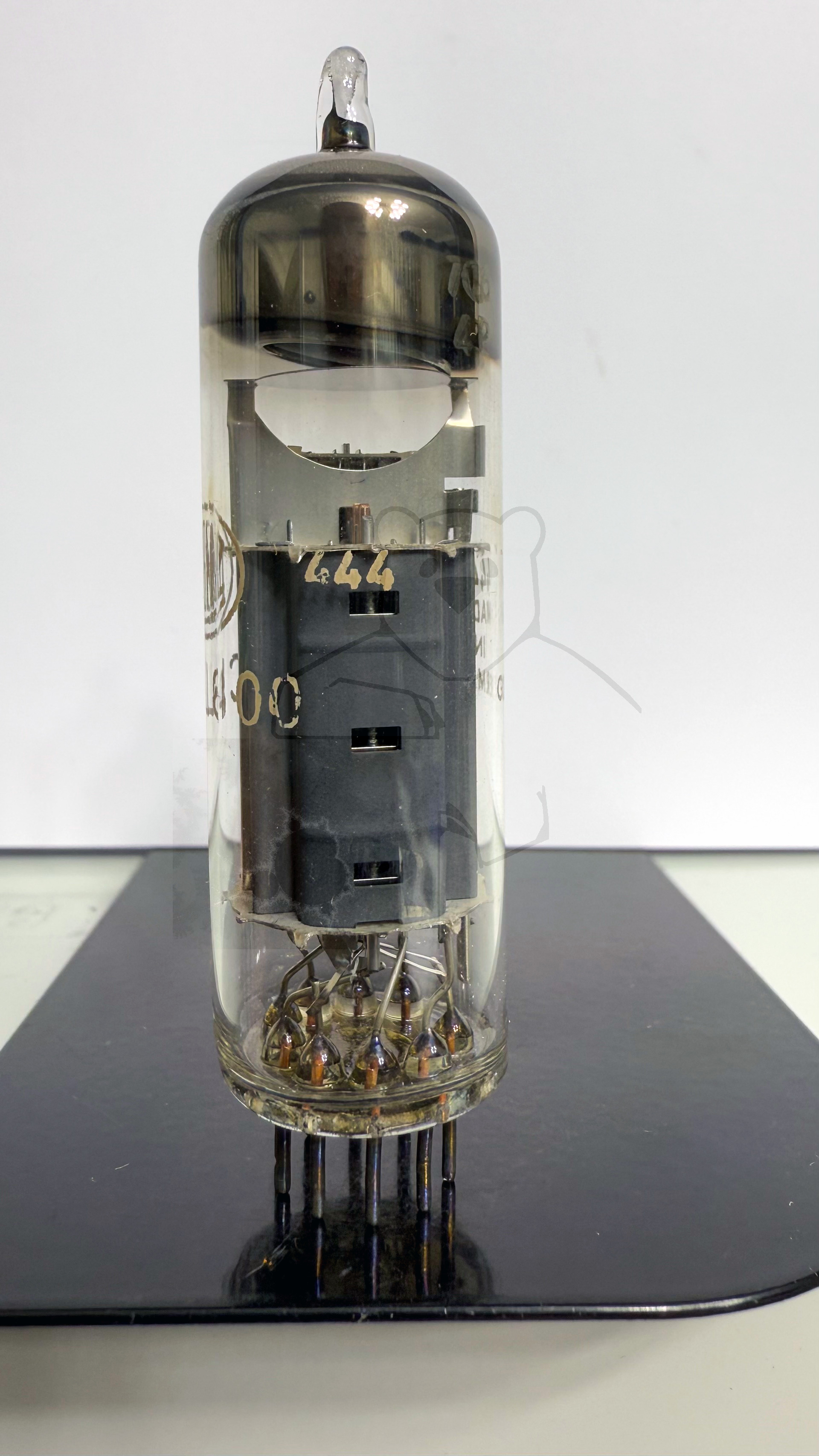

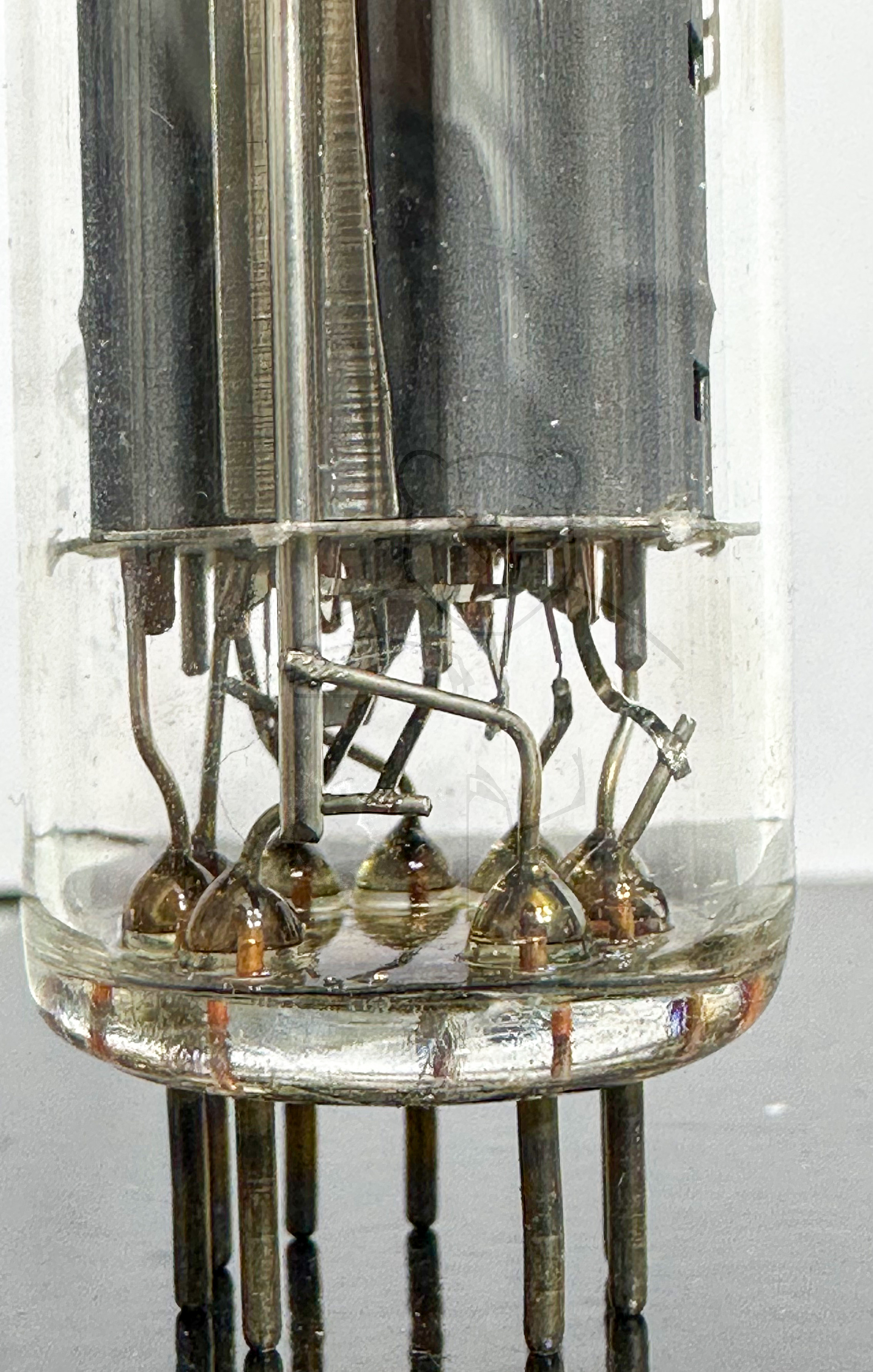

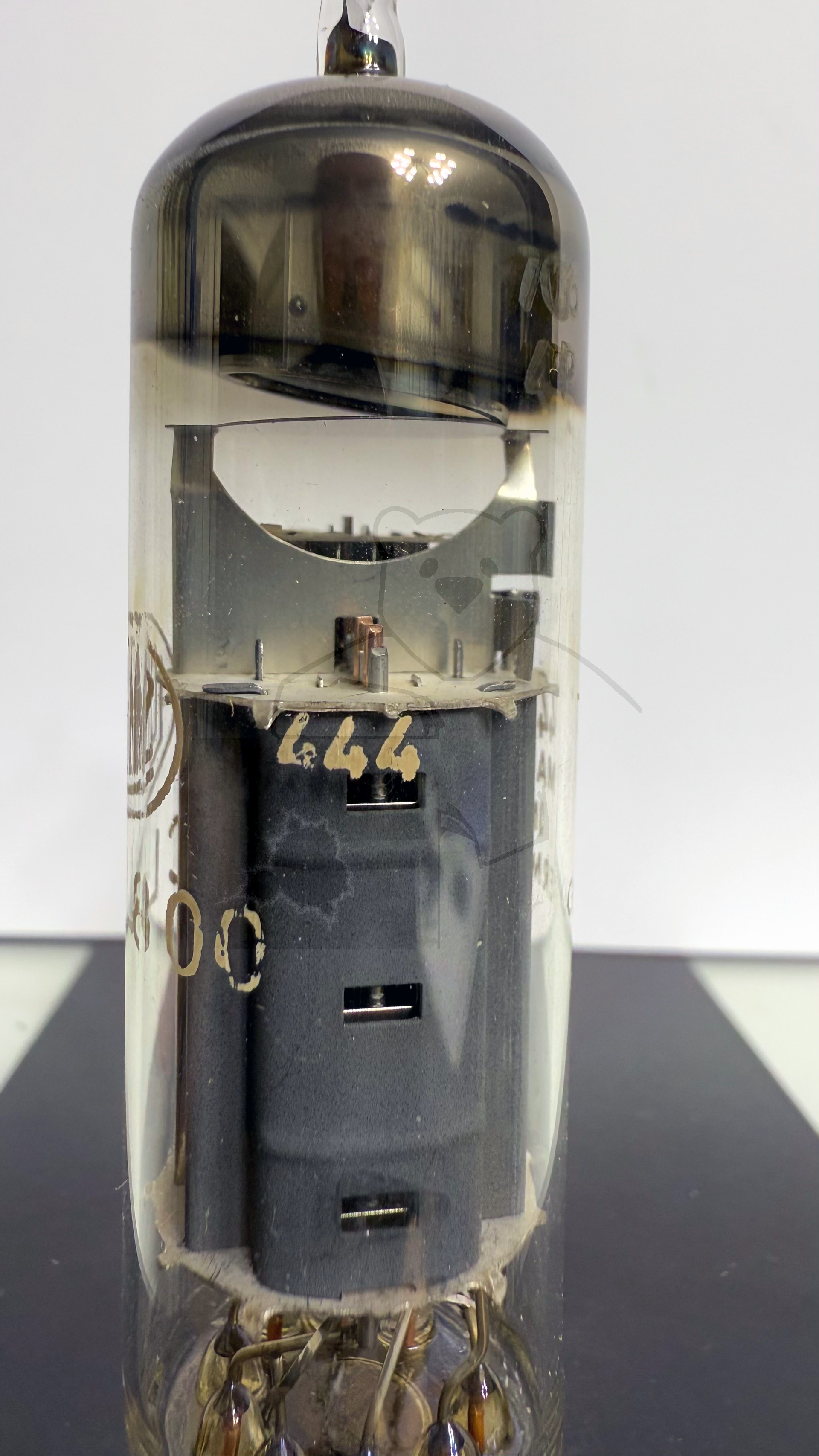

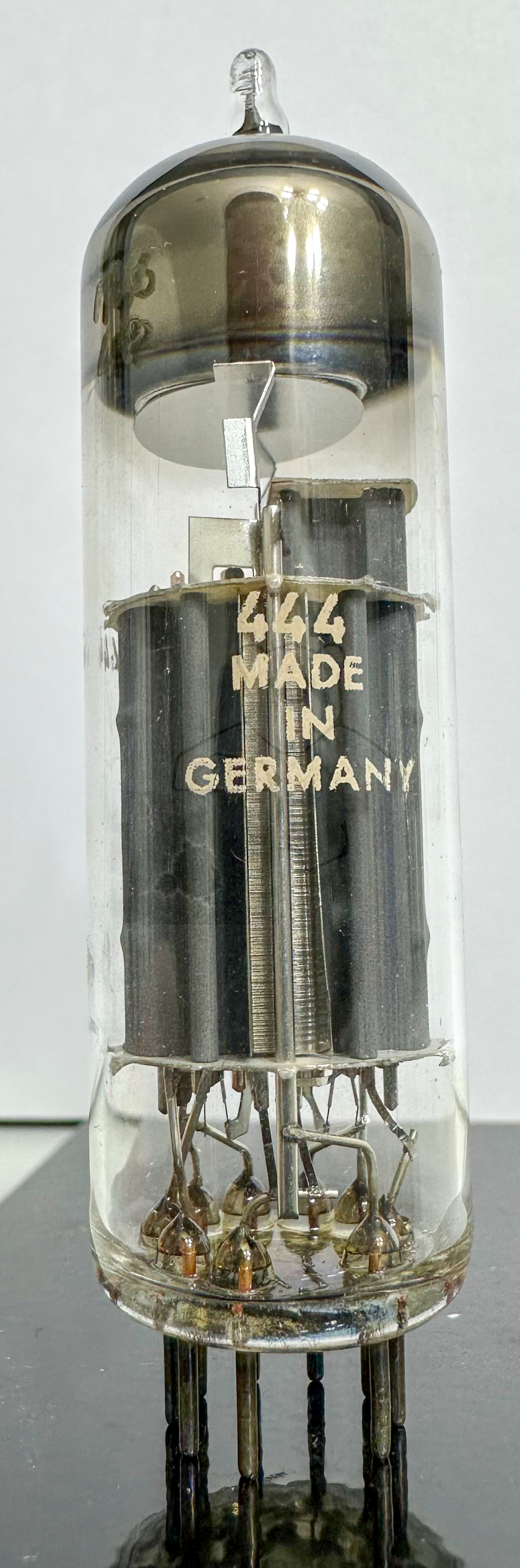

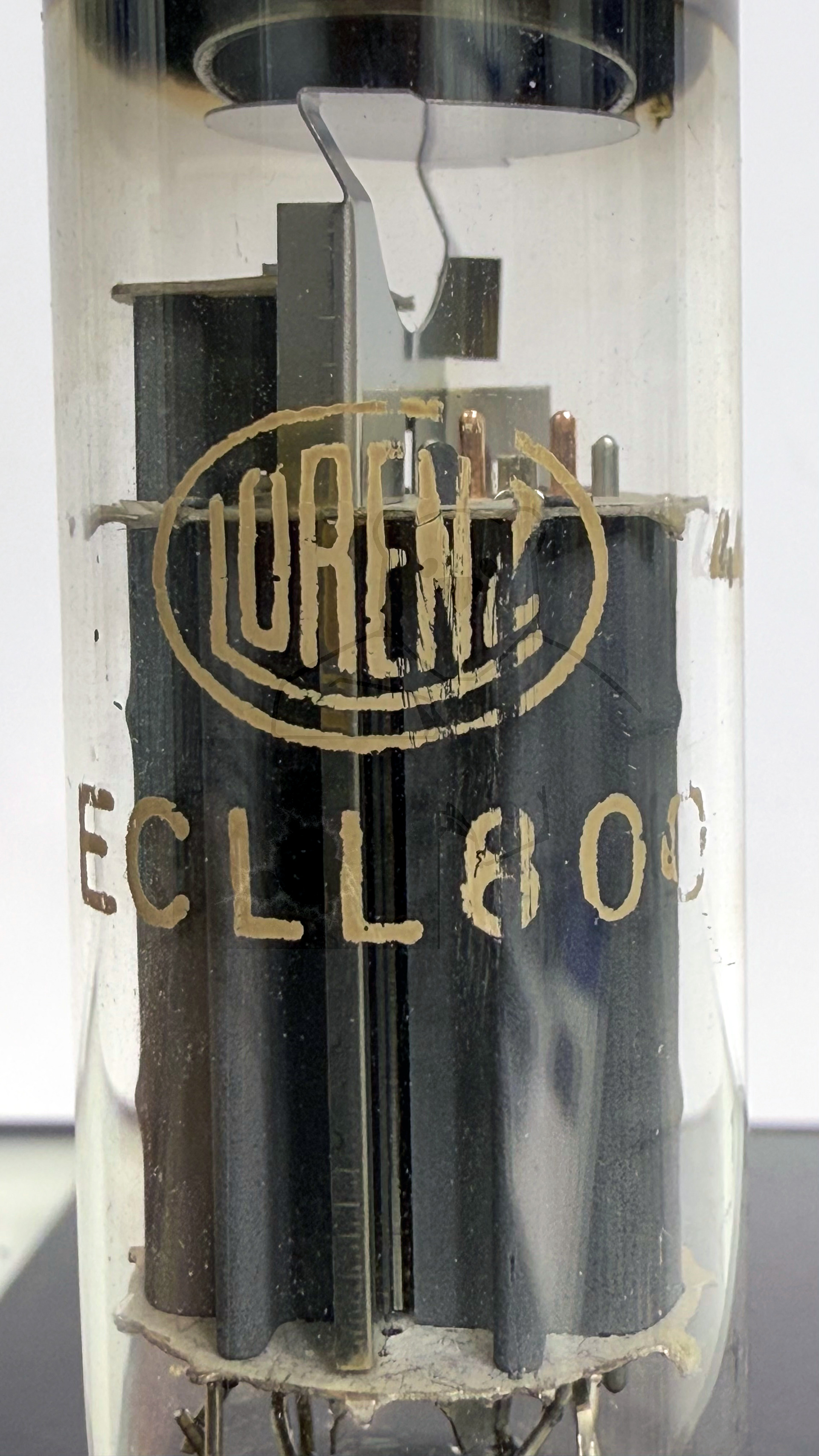

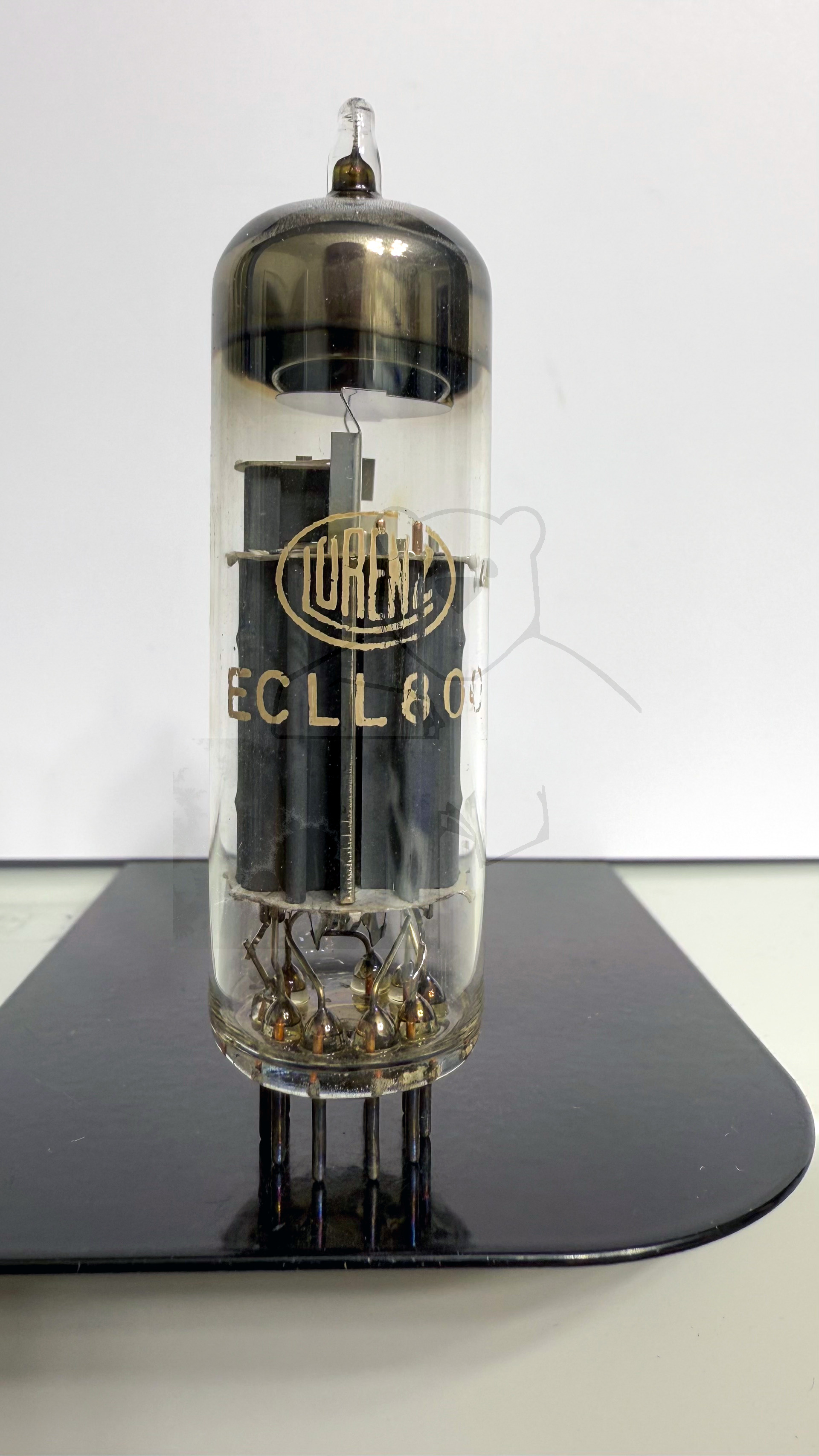

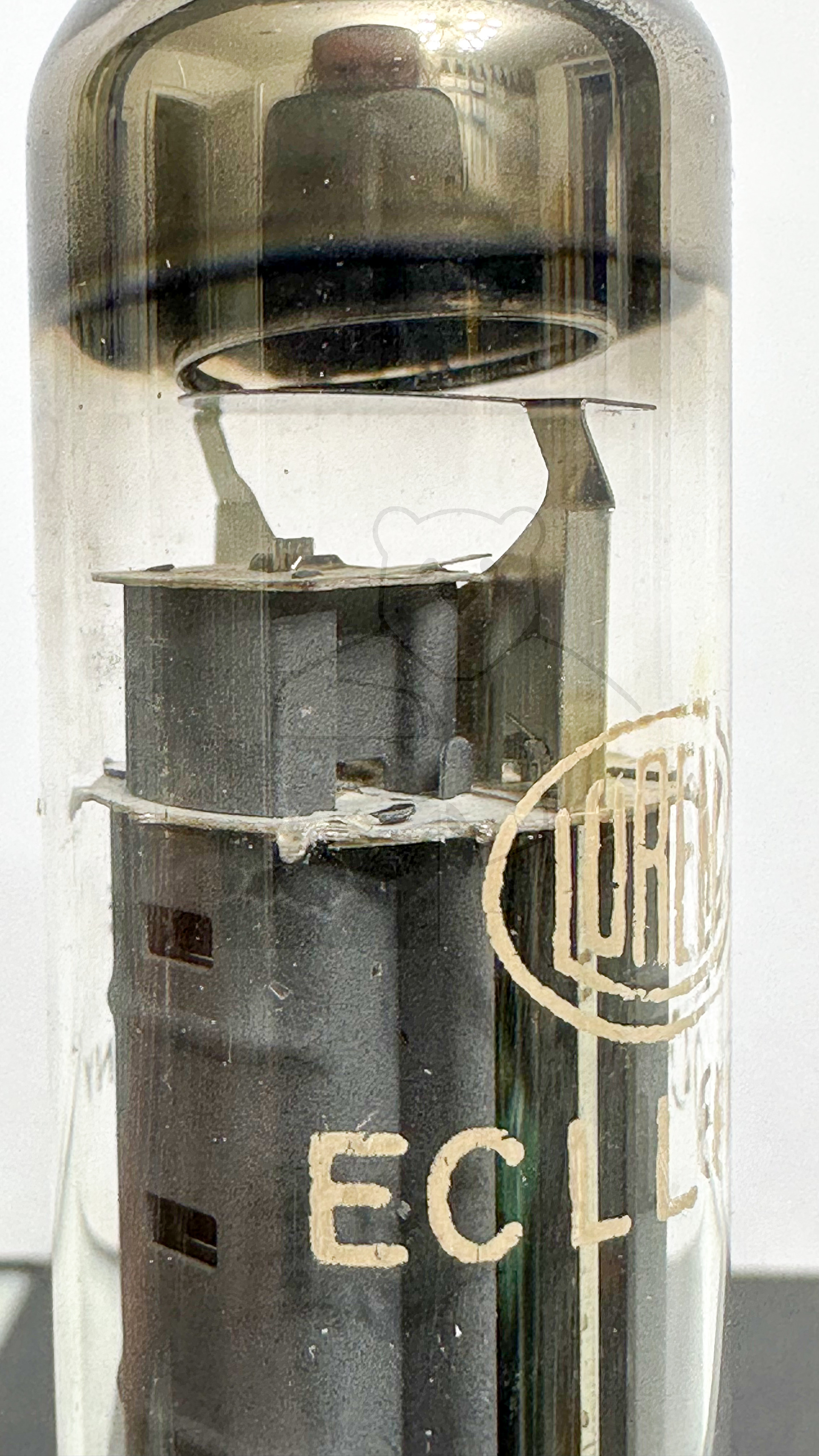

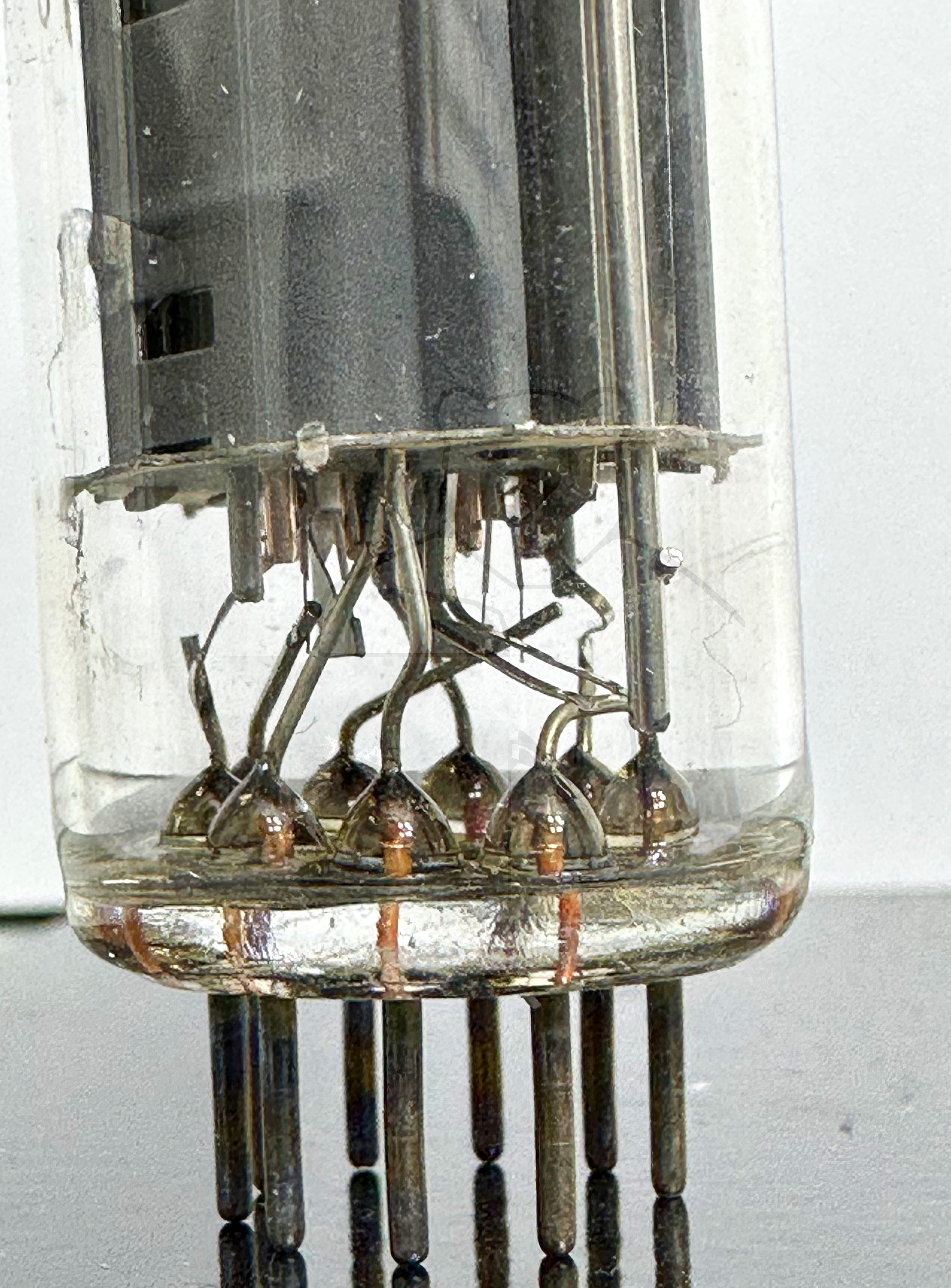

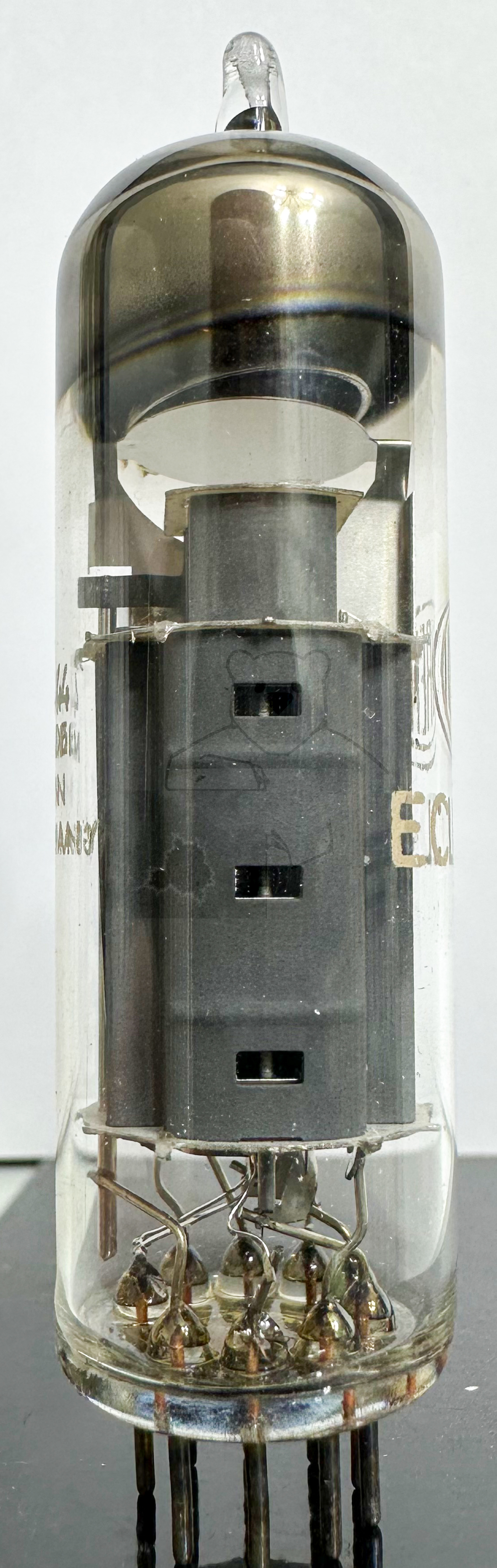

Daten und Bilder der Röhre: ECLL800

🔎 Beschreibung der Röhre: ECLL800

Name	ECLL800
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,6
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen	Die doppelte NF Leistungspentode ECLL800 mit Phasenumkehrtriode war die 'Erweiterung' der → ELL80 und wurde ebenfalls für den Betrieb als Gegentaktverstärker konzipiert, da sich zwei identische Leistungspentoden im selben Kolben befinden. Das Konzept ist jedoch nicht richtig aufgegangen, da die Verlustleistung der beiden Systeme bei Volllast so hoch war, das es zu thermischen Problemen gekommen ist. Die Röhre konnte damit in der Praxis nur mit verminderter Leistung betrieben werden. Eine Anmerkung: In einem Internetforum wurde diskutiert, ob die → ELL80 / → ECLL800 eine Fehlkonstruktion ist oder nicht - Meiner Meinung nach ist die Antwort 'Ja'. Wieso? Die → ELL80 / → ECLL800 wurde mit dem Ziel entwickelt, einen Gegentaktverstärker auf kleinem Raum zu realisieren. Wenn aber aufgrund der Abwärme die spezifizierte Leistung der Röhre nur zu ca. 70% ausgeschöpft werden kann, kann man sehr wohl von einer Fehlkonstruktion sprechen. Da hilft dann auch keine Gegenargumentation, das die Röhre bei ausreichender Luftkonvektion problemlos funktioniert - Das 'Klassenziel' (Also geringer Platzbedarf) wurde nicht erreicht.
Letzte Änderung	04.06.2018 14:39:50

🔎 Beschreibung der Systeme für die Röhre: ECLL800

	System 1	System 2	System 3
Kathode	7	7	7
Gitter 1	2	2	6
Gitter 2		9	9
Gitter 3		7	7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1	3	8
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5	4, 5
Abschirmung	7	7	7
Funktion	→ Phasenumkehrtriode	→ Endpentode	→ Endpentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der ECLL800

Bildquelle: Lorenz Datenblatt

🔎 YouTube Video zu ECLL800

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/ABZn4Rnrq4M (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: ECLL800
Datenblatt ECLL800 Lorenz [www.tubedata.info].pdf (60 kB)
Pruefkarte ECLL800 Karte 1 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (278 kB)
Pruefkarte ECLL800 Karte 2 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (286 kB)
Pruefkarte ECLL800 Karte 3 - Neuberger RPM370 Roehrenmessgeraet [Scan Matthias Hubert Franz Hahn].pdf (321 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
