đ Beschreibung der Röhre: ECH84a
| Name | ECH84a |
| Vergleichsname | |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (AmpĂšre) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | â Informationen zum Sockel: Noval, 9pol. â Liste aller Röhren mit: Noval, 9pol. |
| ZusĂ€tzliche Informationen | Die ECH84a ist eine seltene Verbundröhre, die in dieser Form nur von Lorenz gebaut wurde. Die ECH84a ist eine Sonderform der â ECH84 die speziell fĂŒr FernsehempfĂ€nger entwickelt wurde und hauptsĂ€chlich als Amplitudensieb und Oszillator eingesetzt wurde.ï»ż |
| Letzte Ănderung | 24.03.2016 02:56:34 |
đ Beschreibung der Systeme fĂŒr die Röhre: ECH84a
| System 1 | System 2 | |
| Kathode | 3 | 3 |
| Gitter 1 | 9 | 2 |
| Gitter 2 | 7 | |
| Gitter 3 | 1 | |
| Gitter 4 | 7 | |
| Gitter 5 | 3 | |
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 8 | 6 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | 3 | 3 |
| Funktion | â Breitbandverstaerker, Triode |
â Bildsynchronisation |
Hinweis: Beachten Sie bitte das bei der Benennung und ZÀhlreihenfolge der Stifte, in der Literatur oder DatenblÀtter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

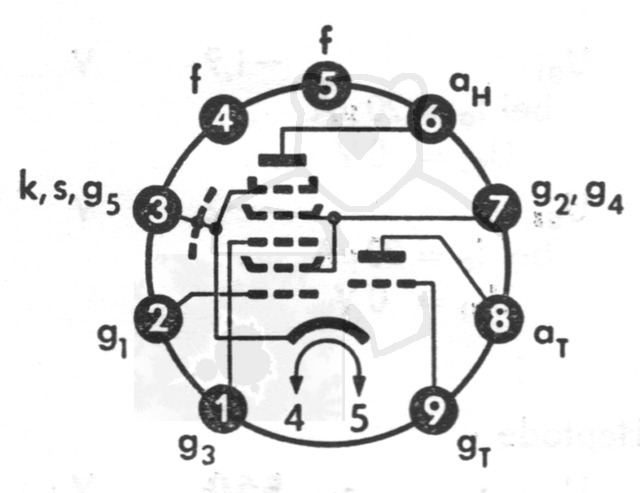

đ Sockelschaltung der ECH84a
Bildquelle: Telefunken Datenblatt
đ DatenblĂ€tter zur Röhre: ECH84a
Datenblatt ECH84a Lorenz [www.tubedata.info].pdf (45 kB)Hinweis:Alle DatenblĂ€tter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte RĂŒcksprache đš Probleme mit einem Datenblatt klĂ€ren
đ Bilder der Röhre: ECH84a

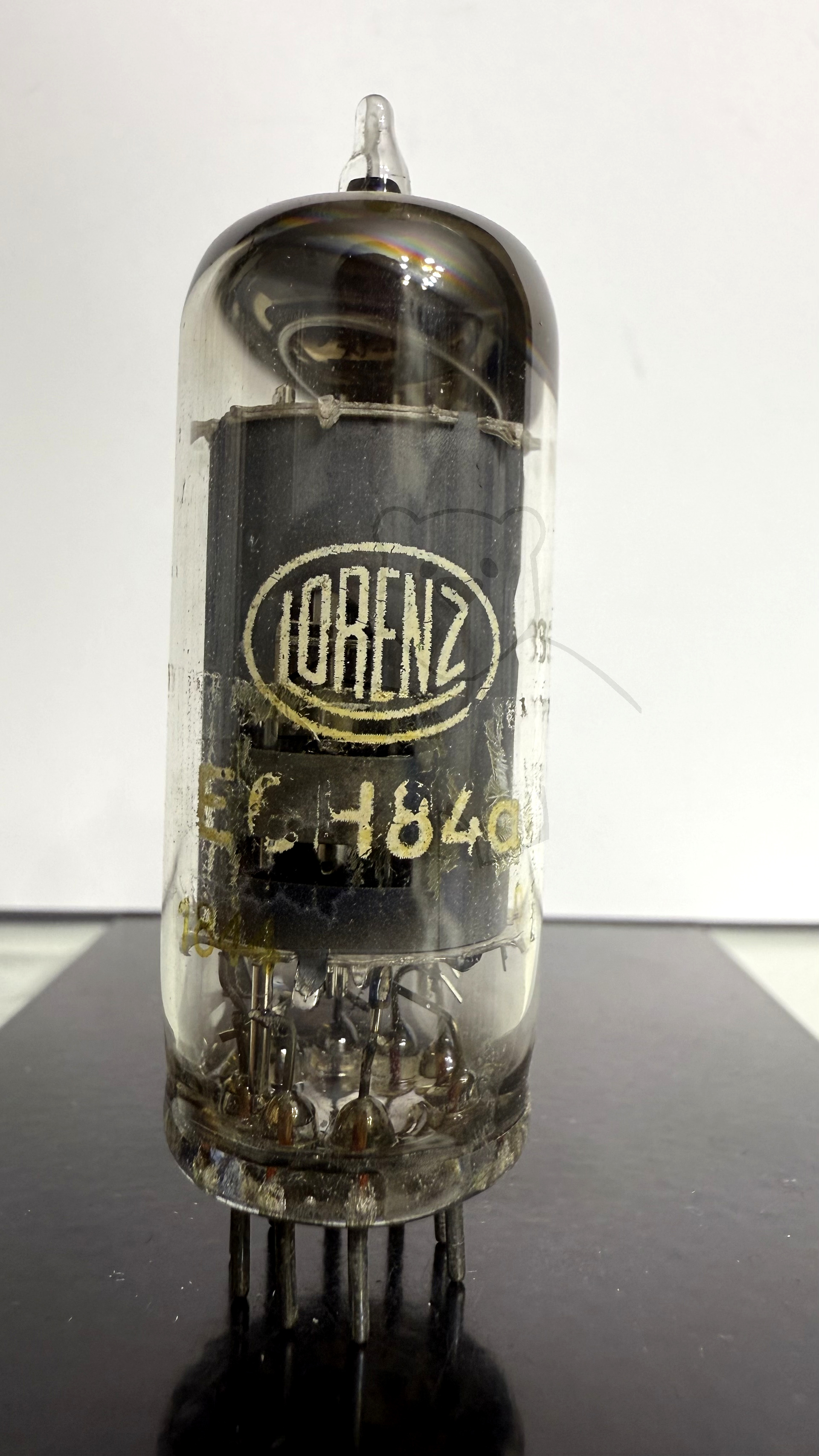

Röhre ECH84a #1600 Bild 1

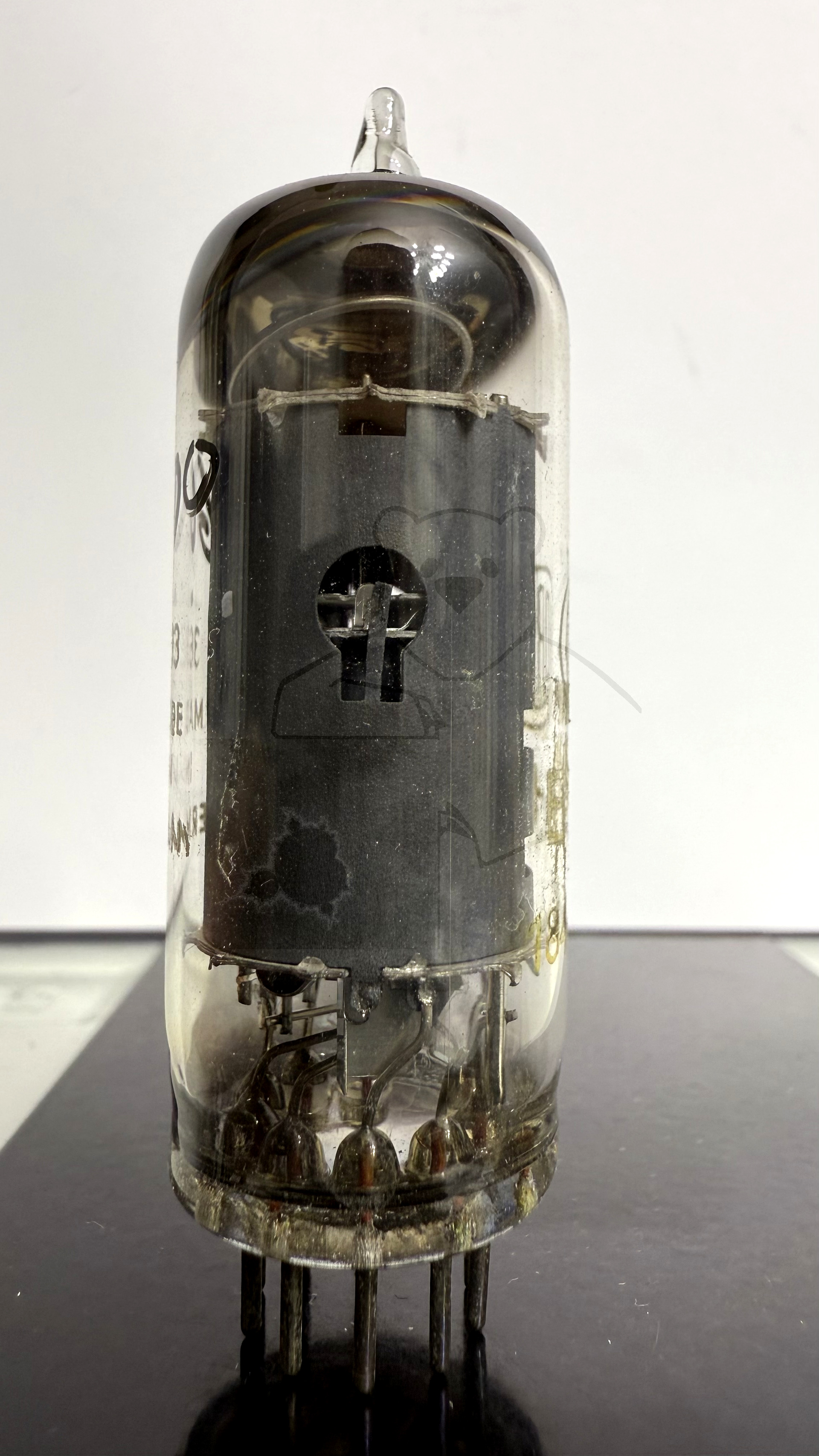

Röhre ECH84a #1600 Bild 2

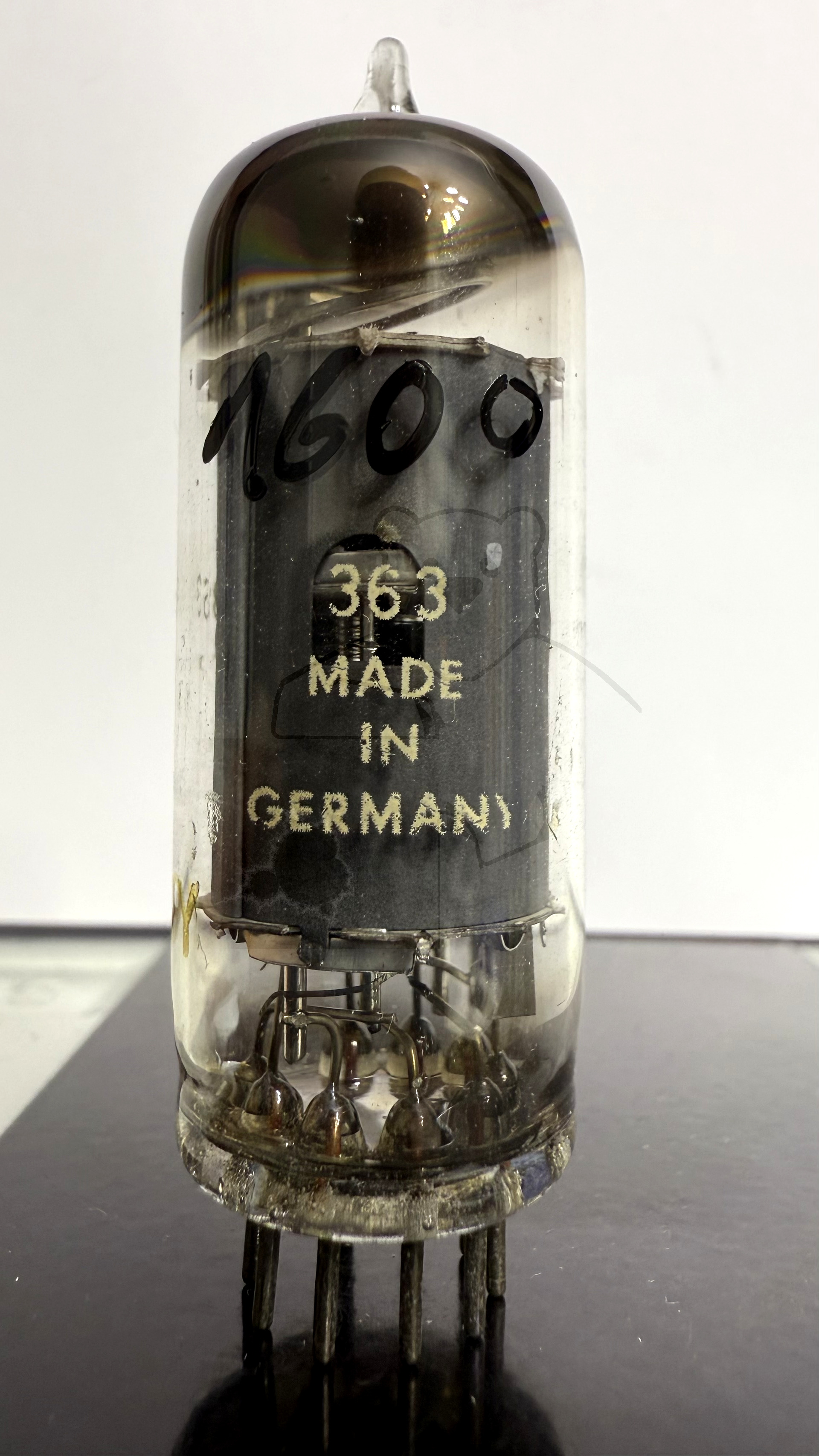

Röhre ECH84a #1600 Bild 3
