🔎 Beschreibung der Röhre: ECH84
| Name | ECH84 |
| Vergleichsname | 6JX8 |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 18.03.2016 19:57:09 |
🔎 Beschreibung der Systeme für die Röhre: ECH84
| System 1 | System 2 | |
| Kathode | 3 | 3 |
| Gitter 1 | 9 | 2 |
| Gitter 2 | 7 | |
| Gitter 3 | 1 | |
| Gitter 4 | 7 | |
| Gitter 5 | 3 | |
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 8 | 6 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | 3 | 3 |
| Funktion | → Breitbandverstaerker, Triode |
→ Bildsynchronisation |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.
🔎 Sockelschaltung der ECH84
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: ECH84
Datenblatt ECH84 Mazda Belvu [www.tubedata.info].pdf (415 kB)
Datenblatt ECH84 Philips Version 1 [www.tubedata.info].pdf (269 kB)
Datenblatt ECH84 Philips Version 2 [www.tubedata.info].pdf (165 kB)
Datenblatt ECH84 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (1187 kB)
Pruefkarte ECH84 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (213 kB)
Pruefkarte ECH84 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (222 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: ECH84

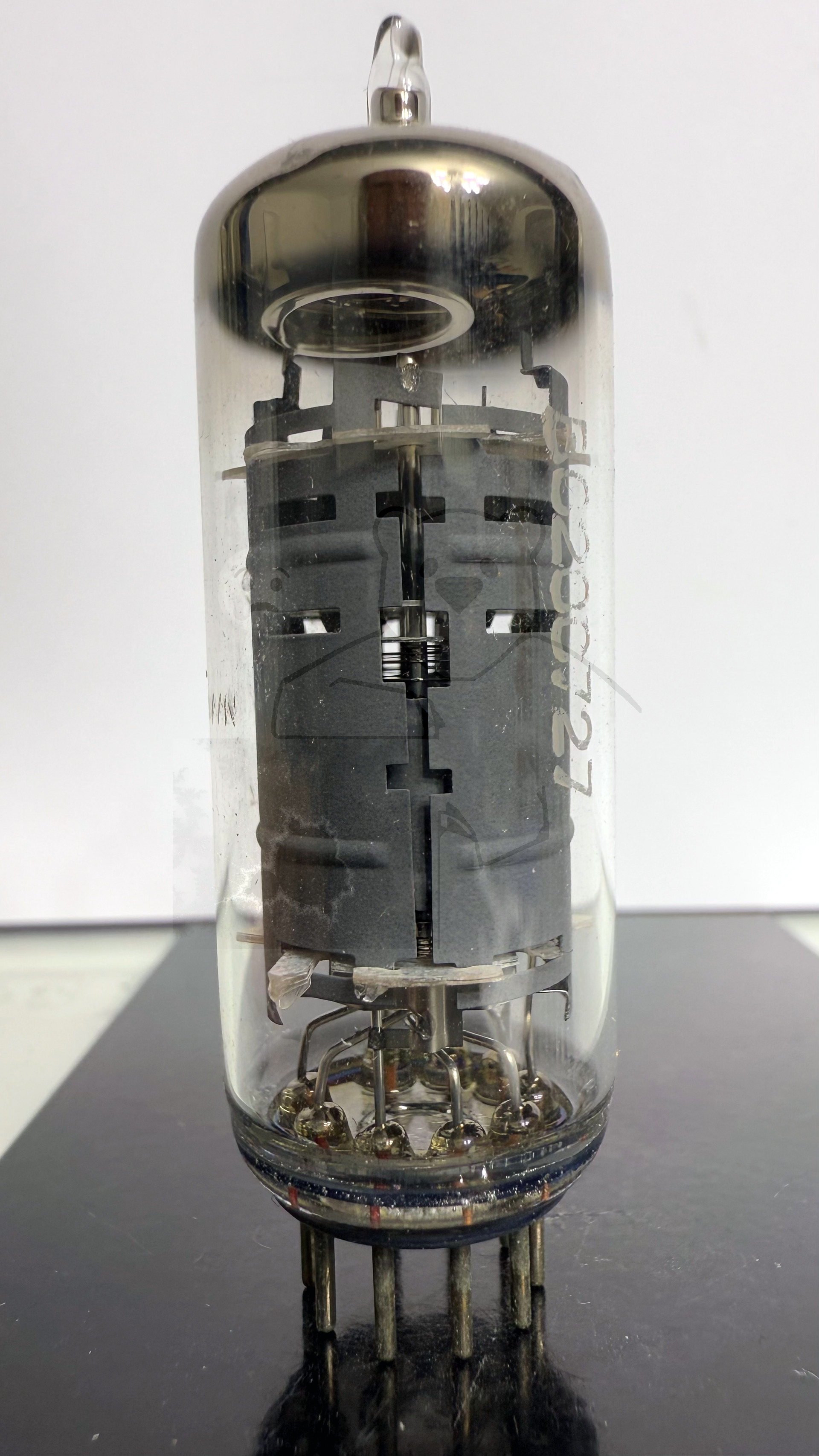

Röhre ECH84 #4373 Bild 1
Röhre ECH84 #4373 Bild 2
Röhre ECH84 #4373 Bild 3
Röhre ECH84 #4373 Bild 4

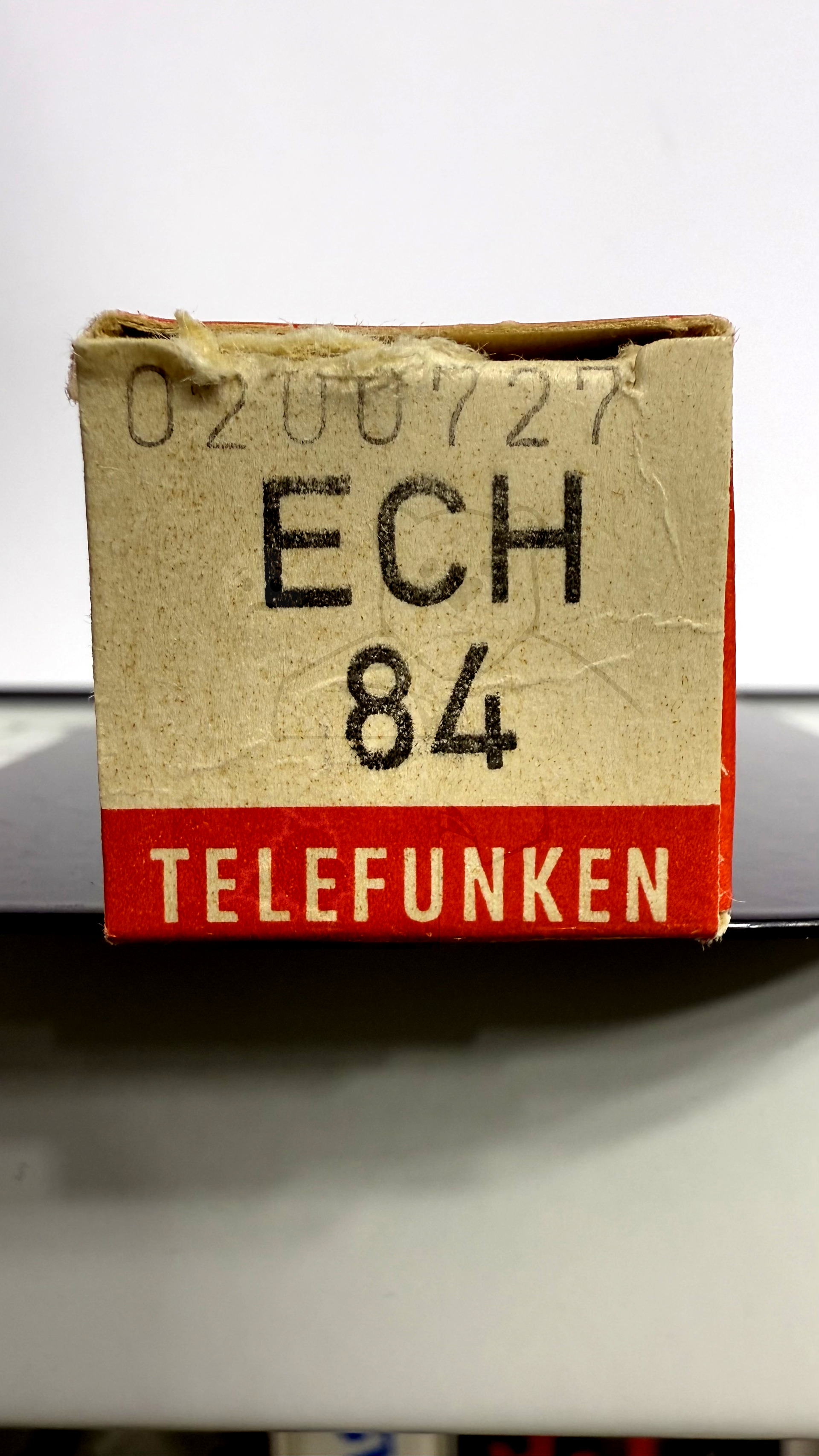

Röhre ECH84 #4373 Verpackung Bild 1
Röhre ECH84 #4373 Verpackung Bild 2
Röhre ECH84 #4373 Verpackung Bild 3

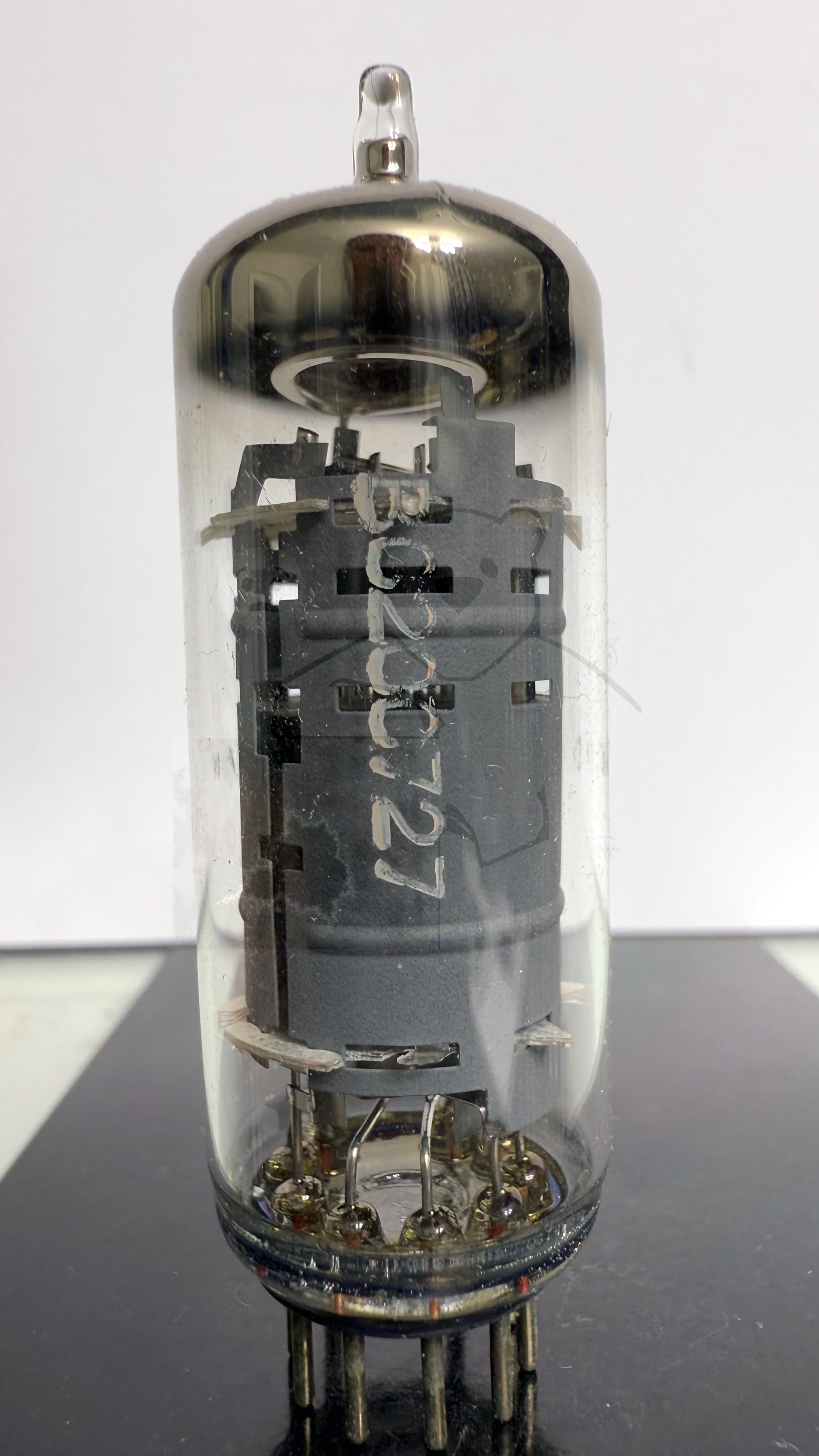

Röhre ECH84 #6716 Bild 1

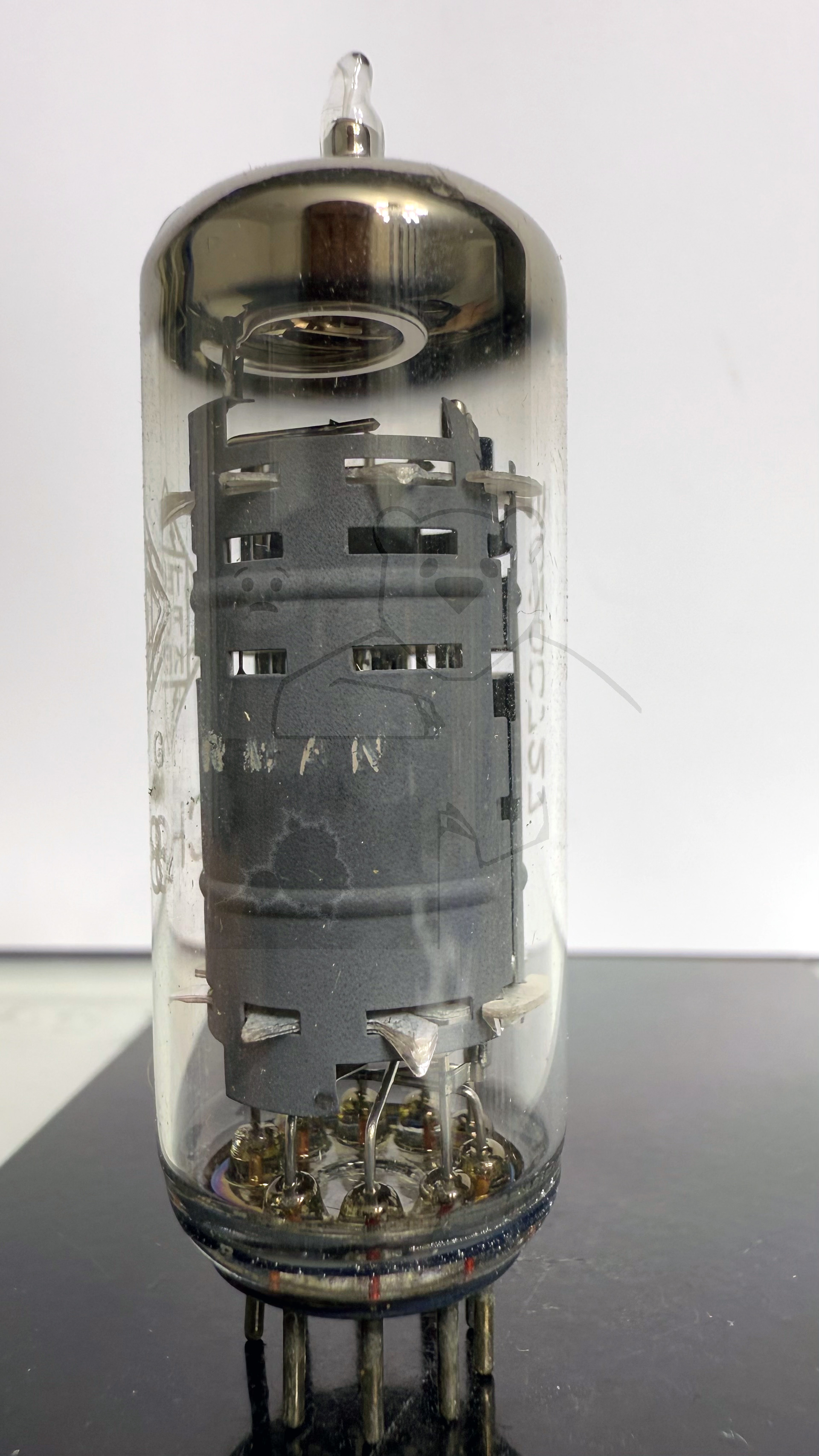

Röhre ECH84 #6716 Bild 2
Röhre ECH84 #6716 Bild 3
Röhre ECH84 #6716 Bild 4
Röhre ECH84 #6716 Verpackung Bild 1
Röhre ECH84 #6716 Verpackung Bild 2
Röhre ECH84 #6716 Verpackung Bild 3
Röhre ECH84 #6716 Verpackung Bild 4

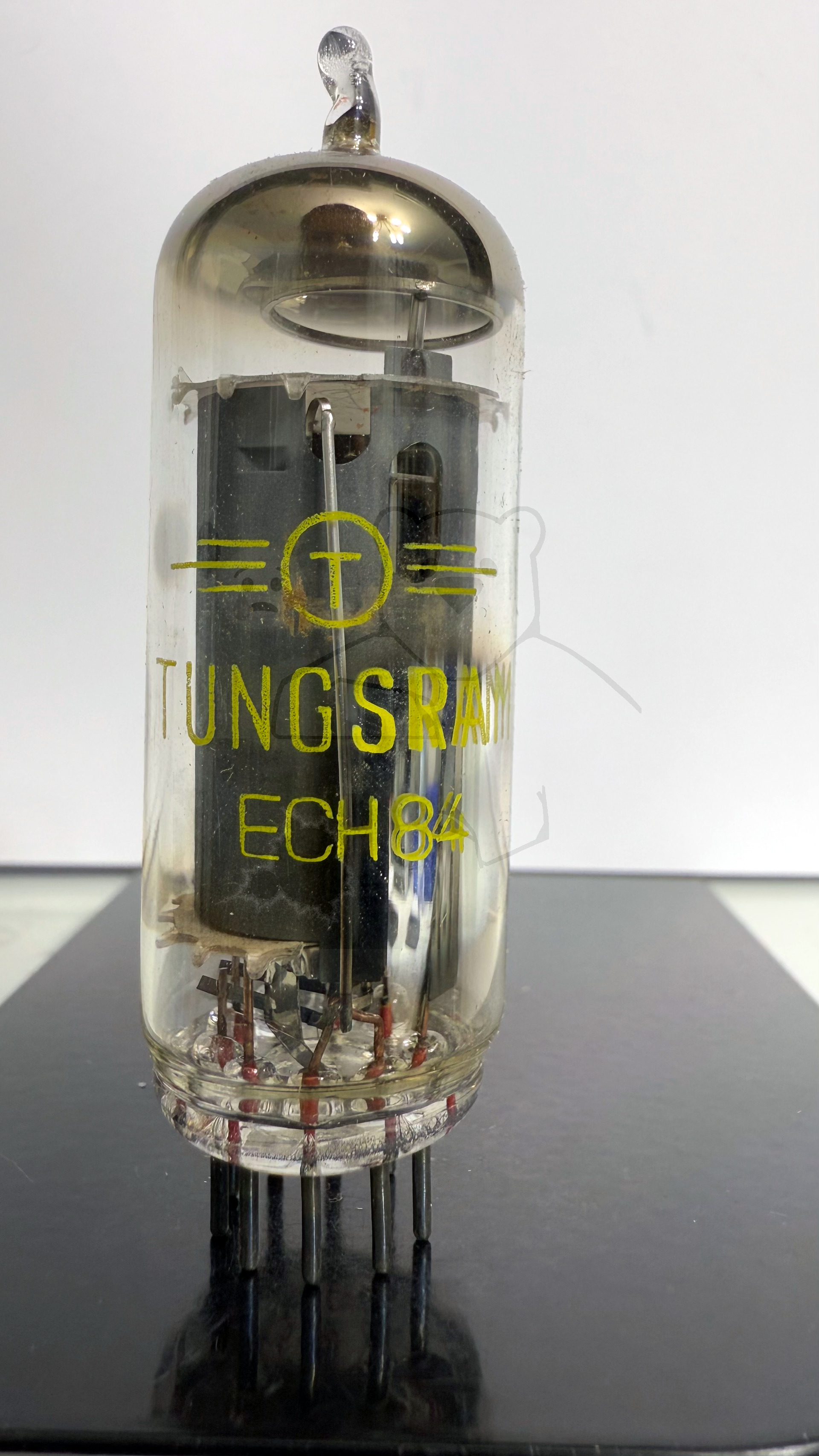

Röhre ECH84 #3855 Bild 1

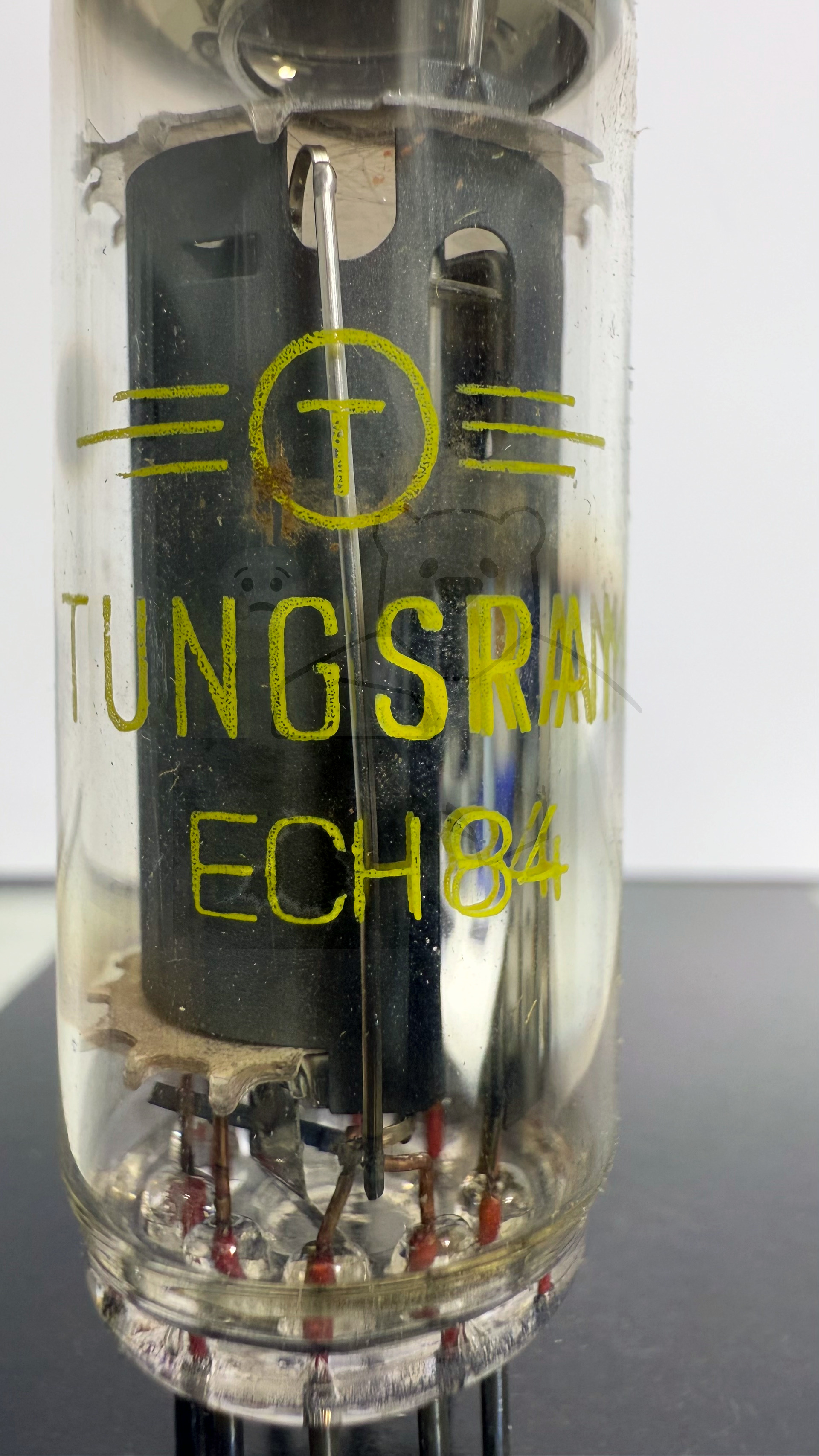

Röhre ECH84 #3855 Bild 2
Röhre ECH84 #3855 Bild 3
Röhre ECH84 #3855 Bild 4
Röhre ECH84 #3855 Verpackung Bild 1
Röhre ECH84 #3855 Verpackung Bild 2
Röhre ECH84 #3855 Verpackung Bild 3
Röhre ECH84 #3855 Verpackung Bild 4

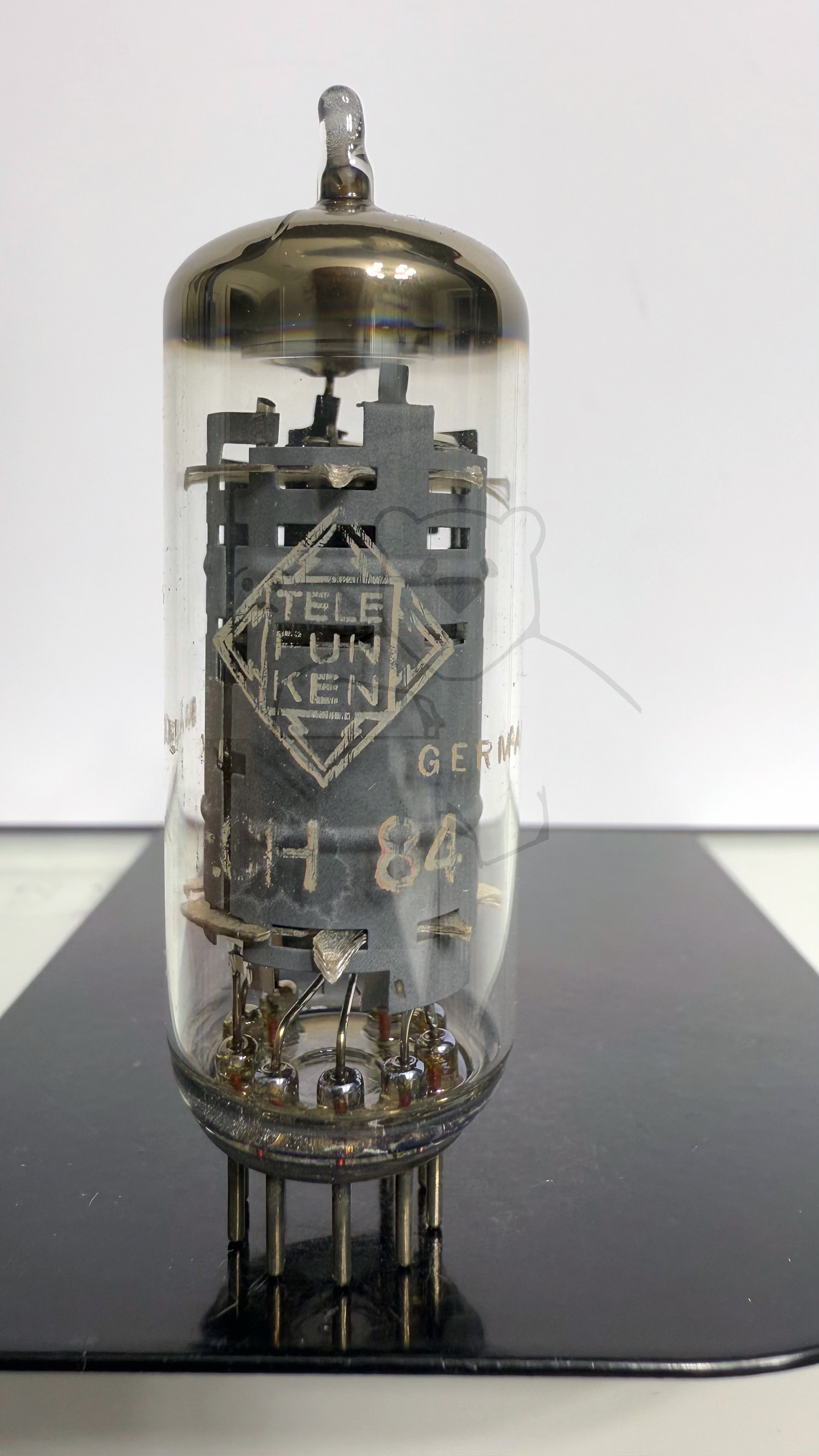

Röhre ECH84 #5918 Bild 1

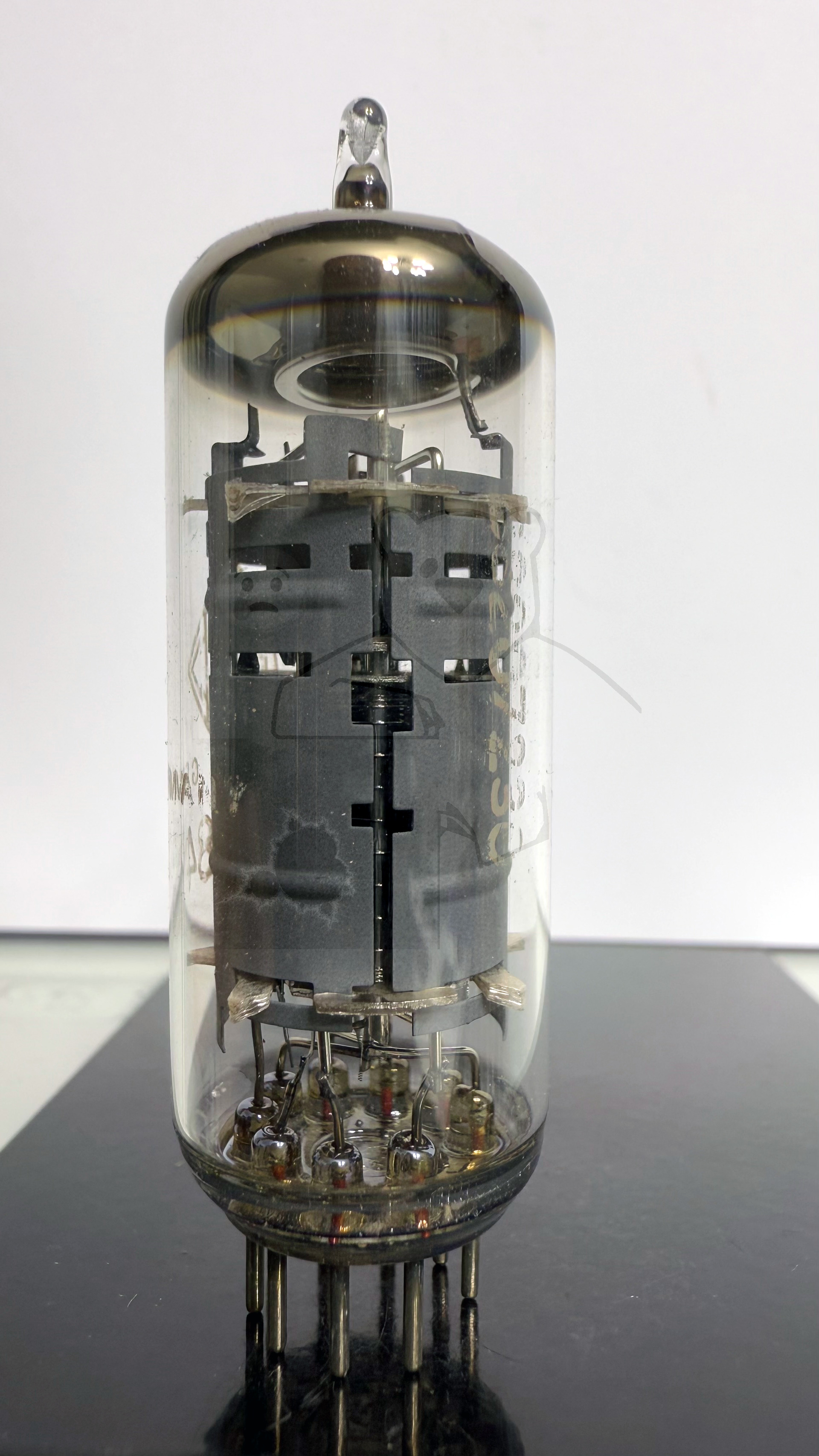

Röhre ECH84 #5918 Bild 2

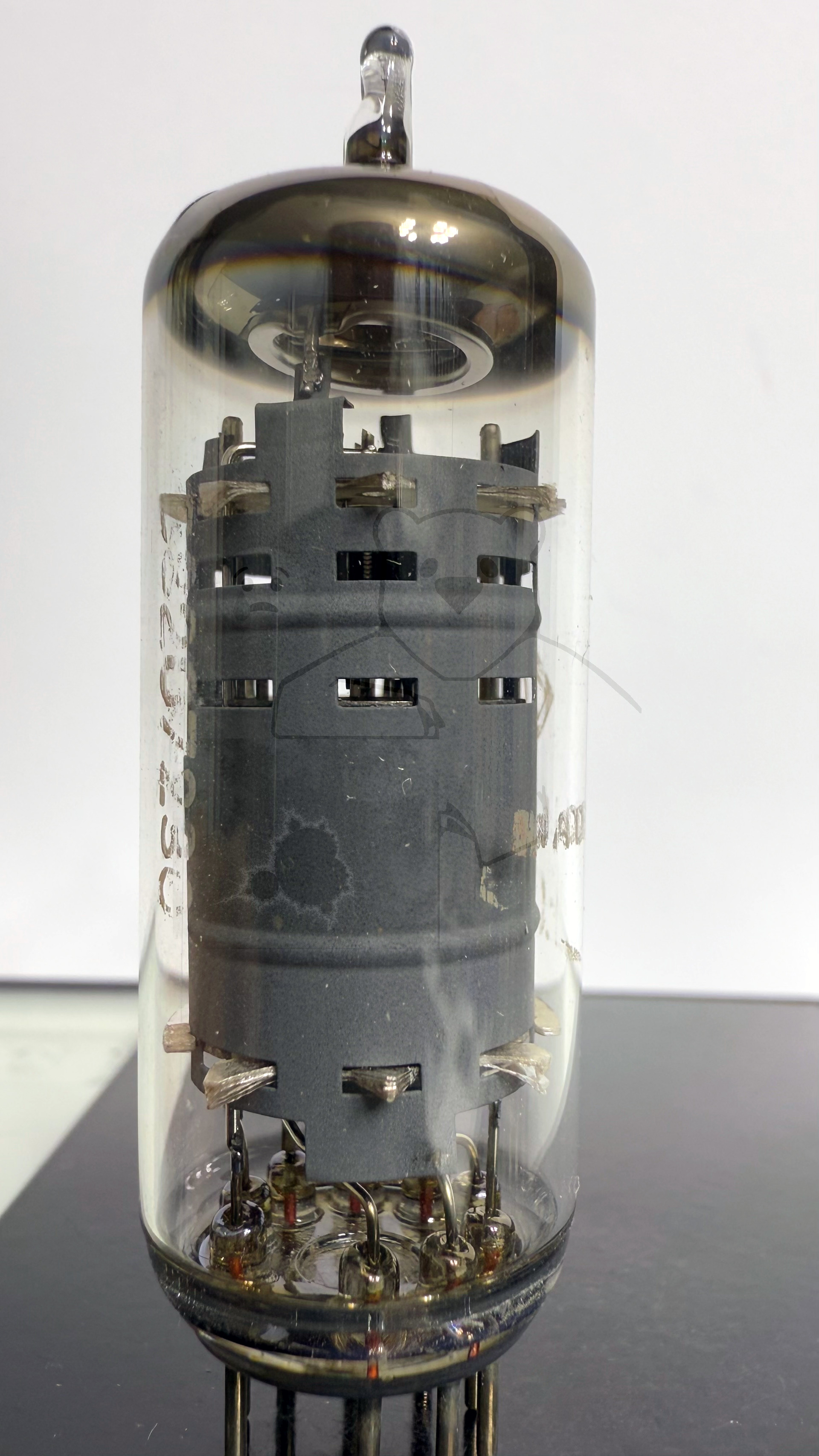

Röhre ECH84 #5918 Bild 3
Röhre ECH84 #5918 Verpackung Bild 1

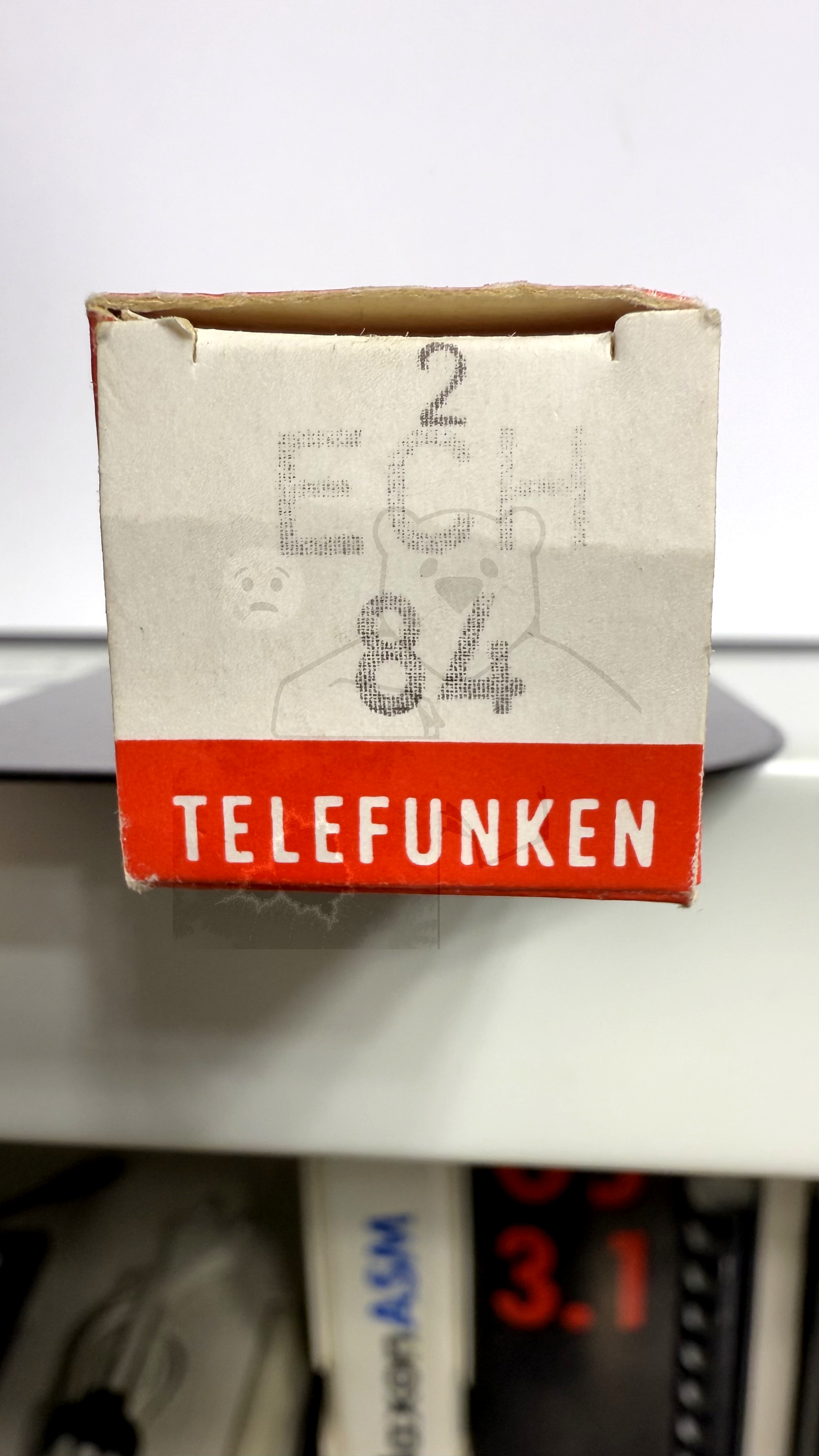

Röhre ECH84 #5918 Verpackung Bild 2
Röhre ECH84 #6716 Bild 2

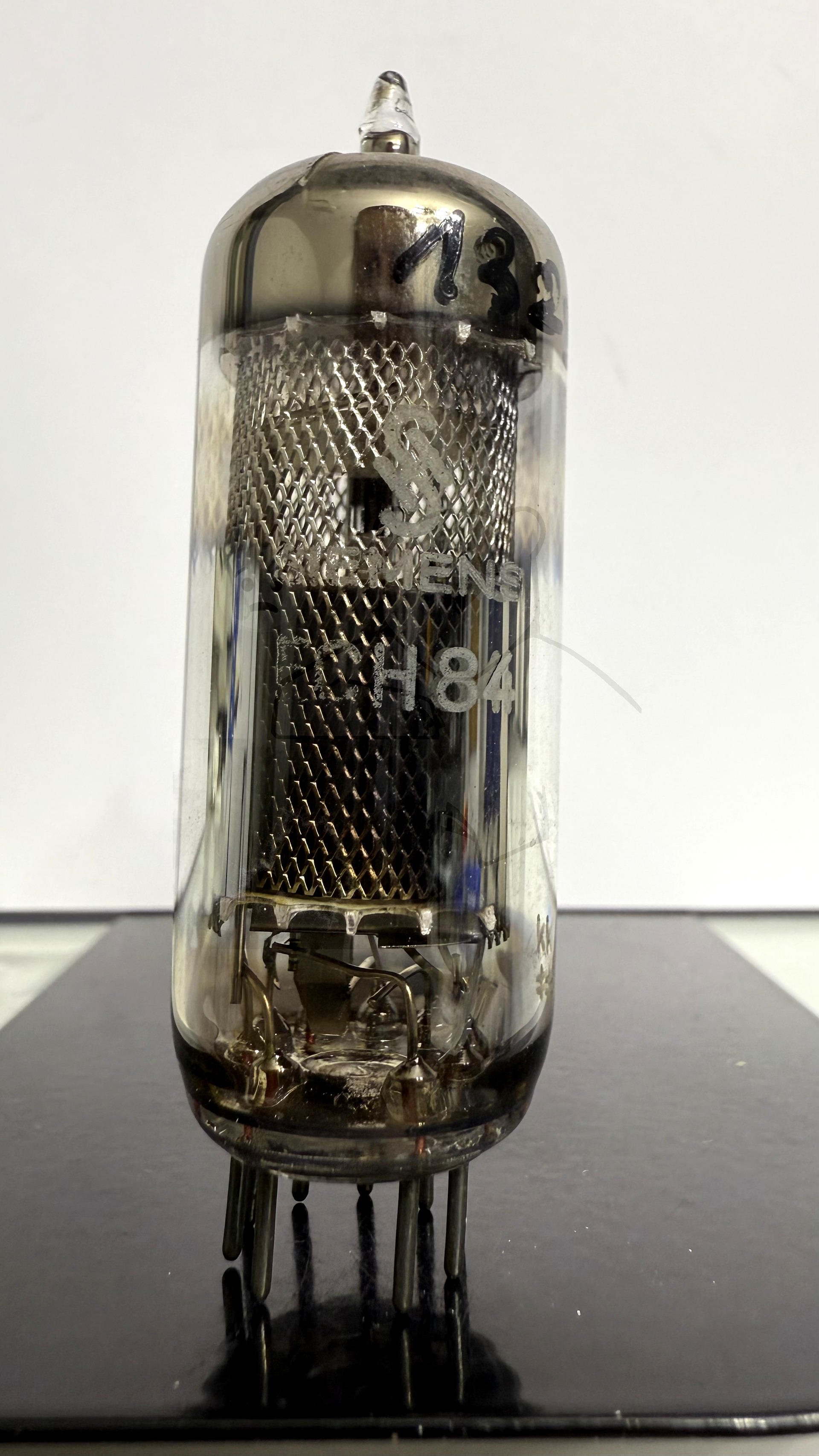

Röhre ECH84 #1325 Bild 1

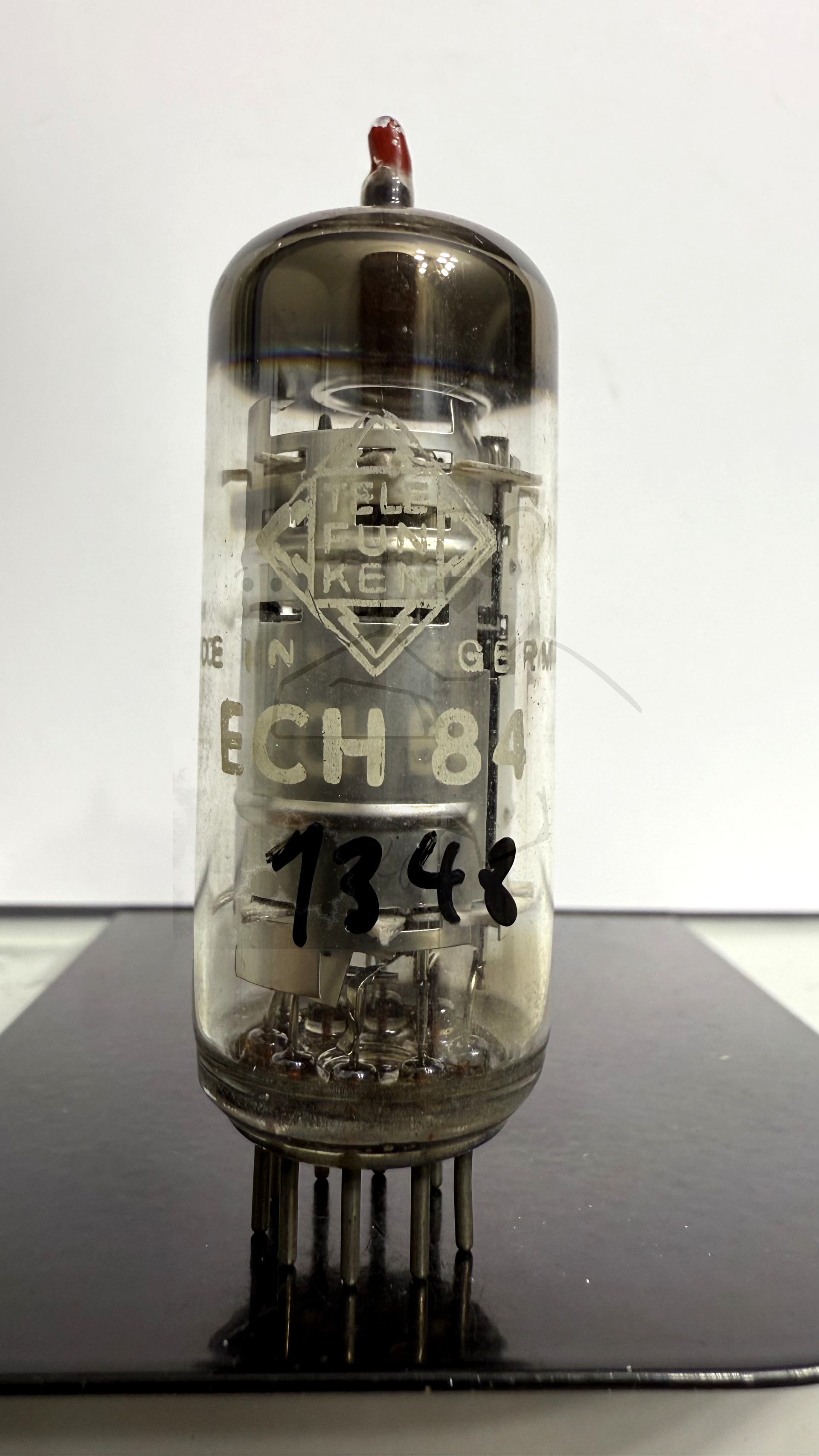

Röhre ECH84 #1348 Bild 1
Röhre ECH84 #1437 Bild 1

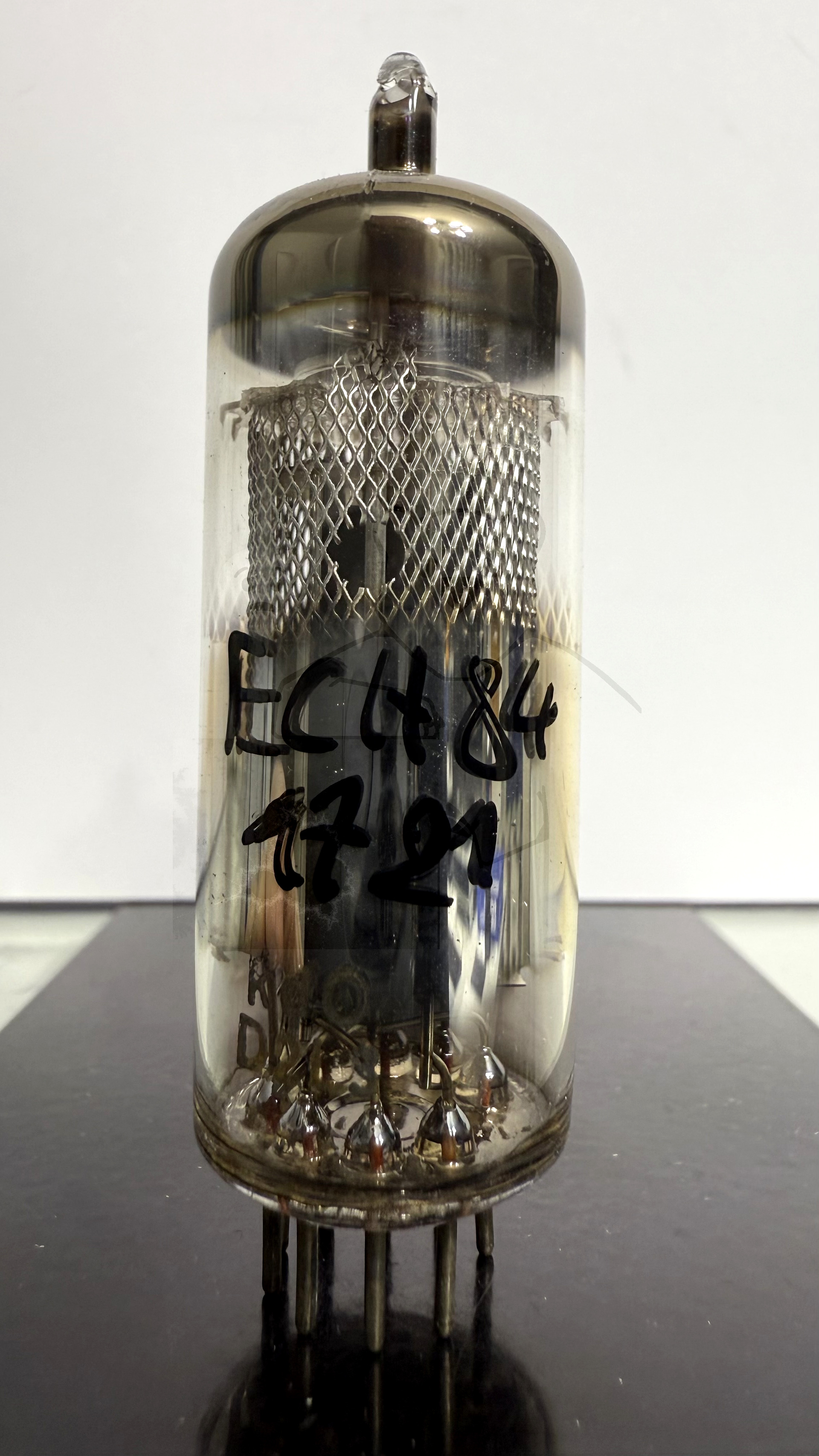

Röhre ECH84 #1721 Bild 1
Röhre ECH84 Verpackung Riegel Bild 1

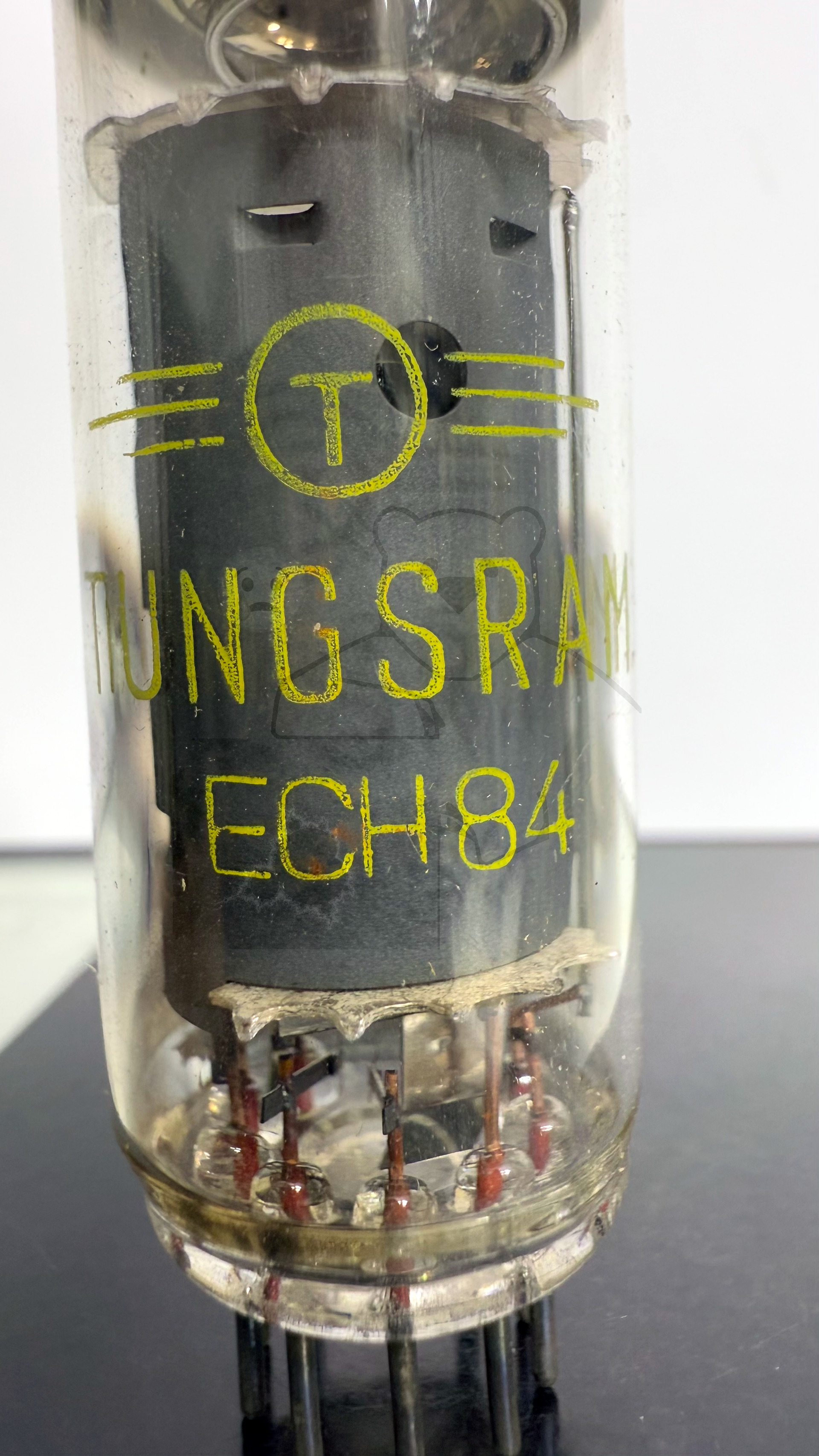

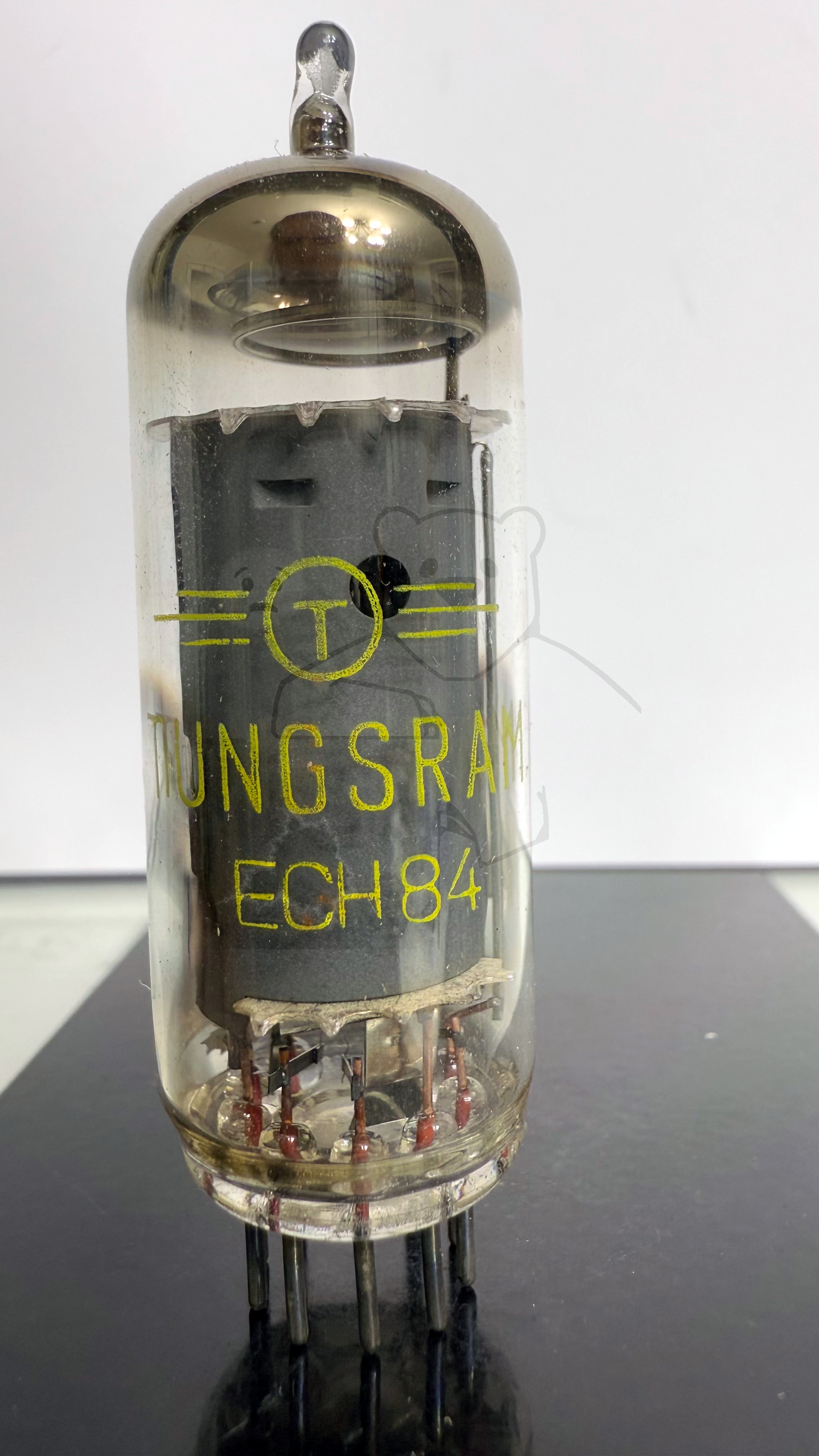

Röhre ECH84 #3859 Bild 1
Röhre ECH84 #3859 Bild 2

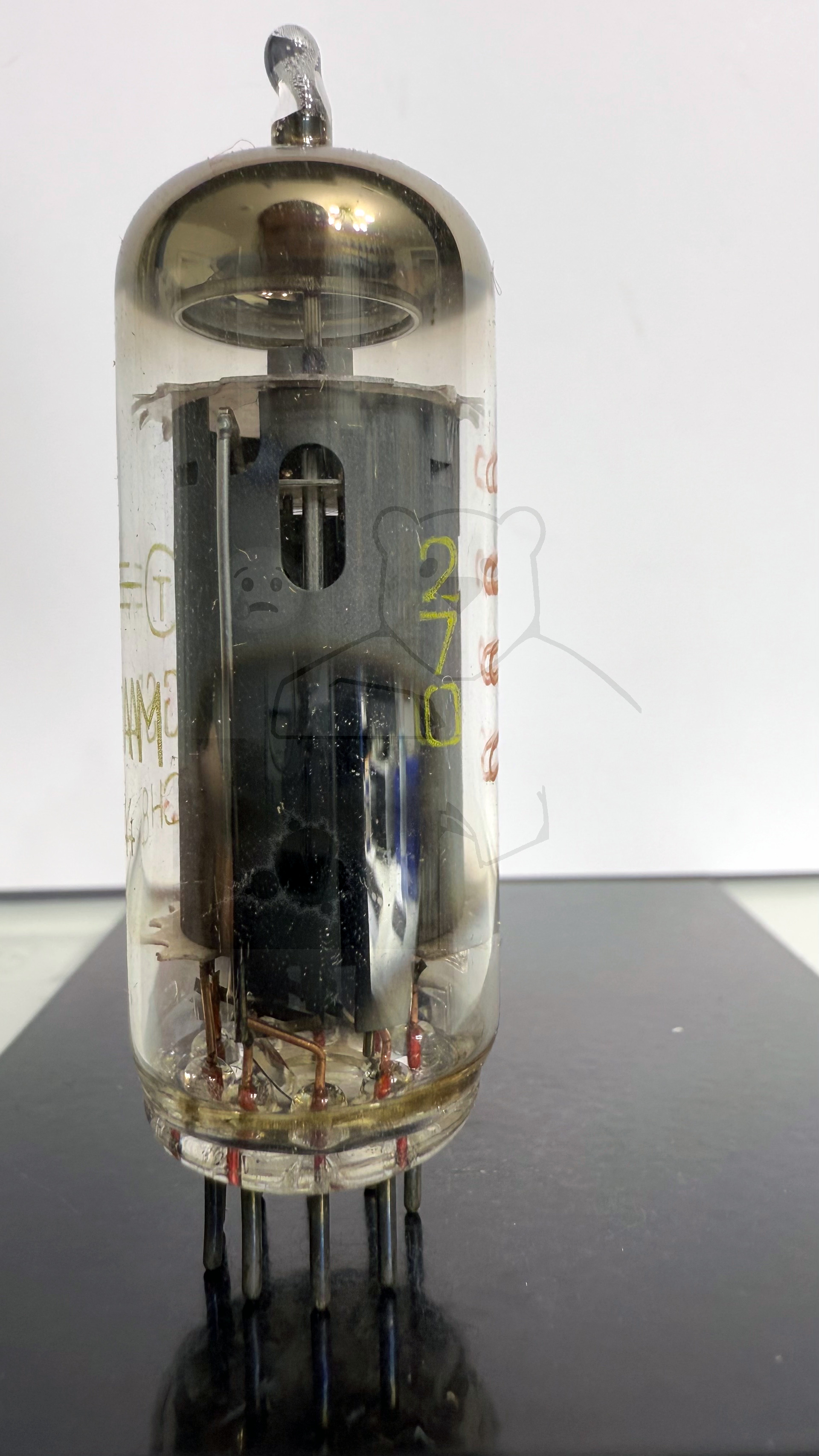

Röhre ECH84 #3859 Bild 3

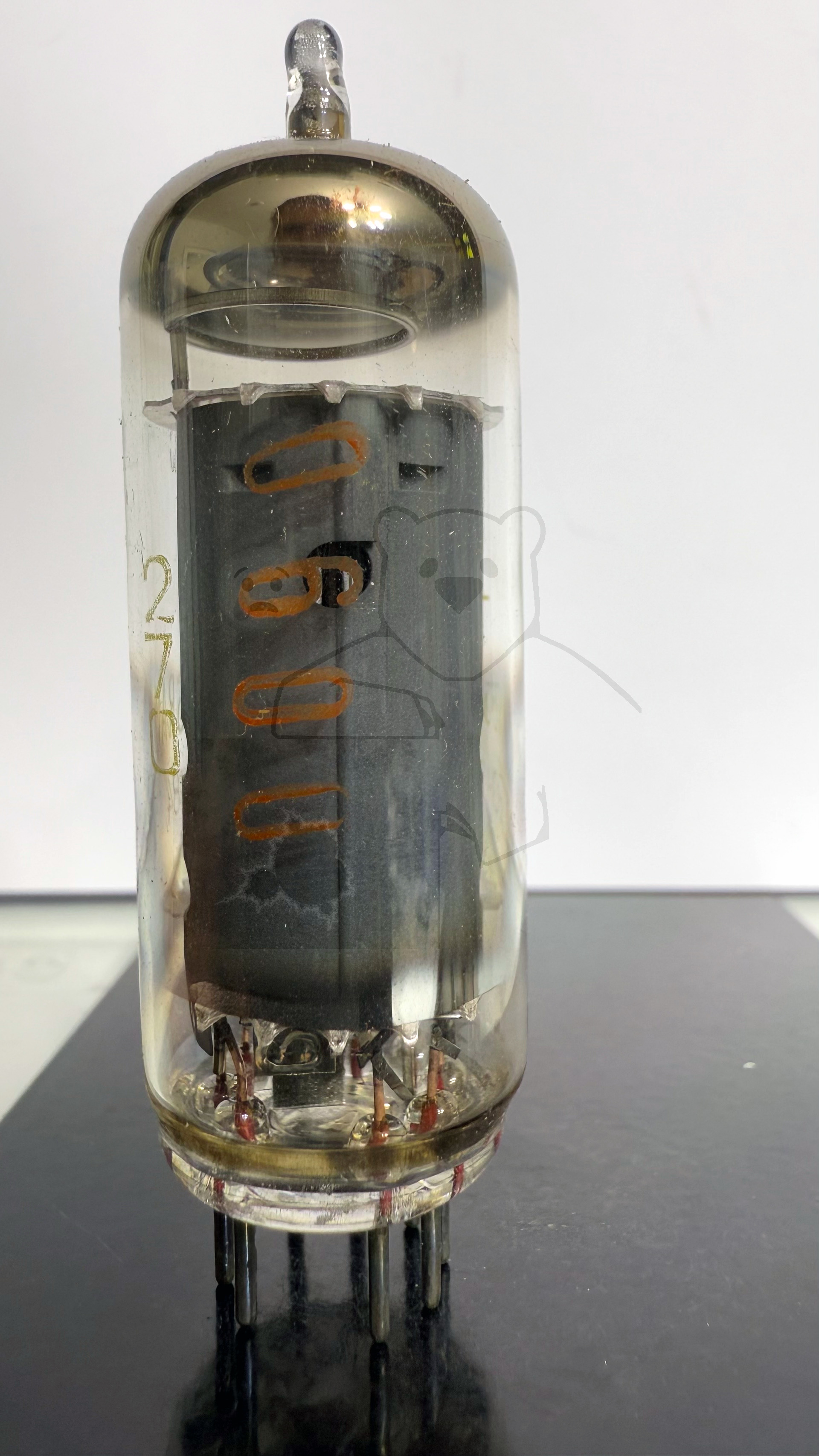

Röhre ECH84 #3859 Bild 4

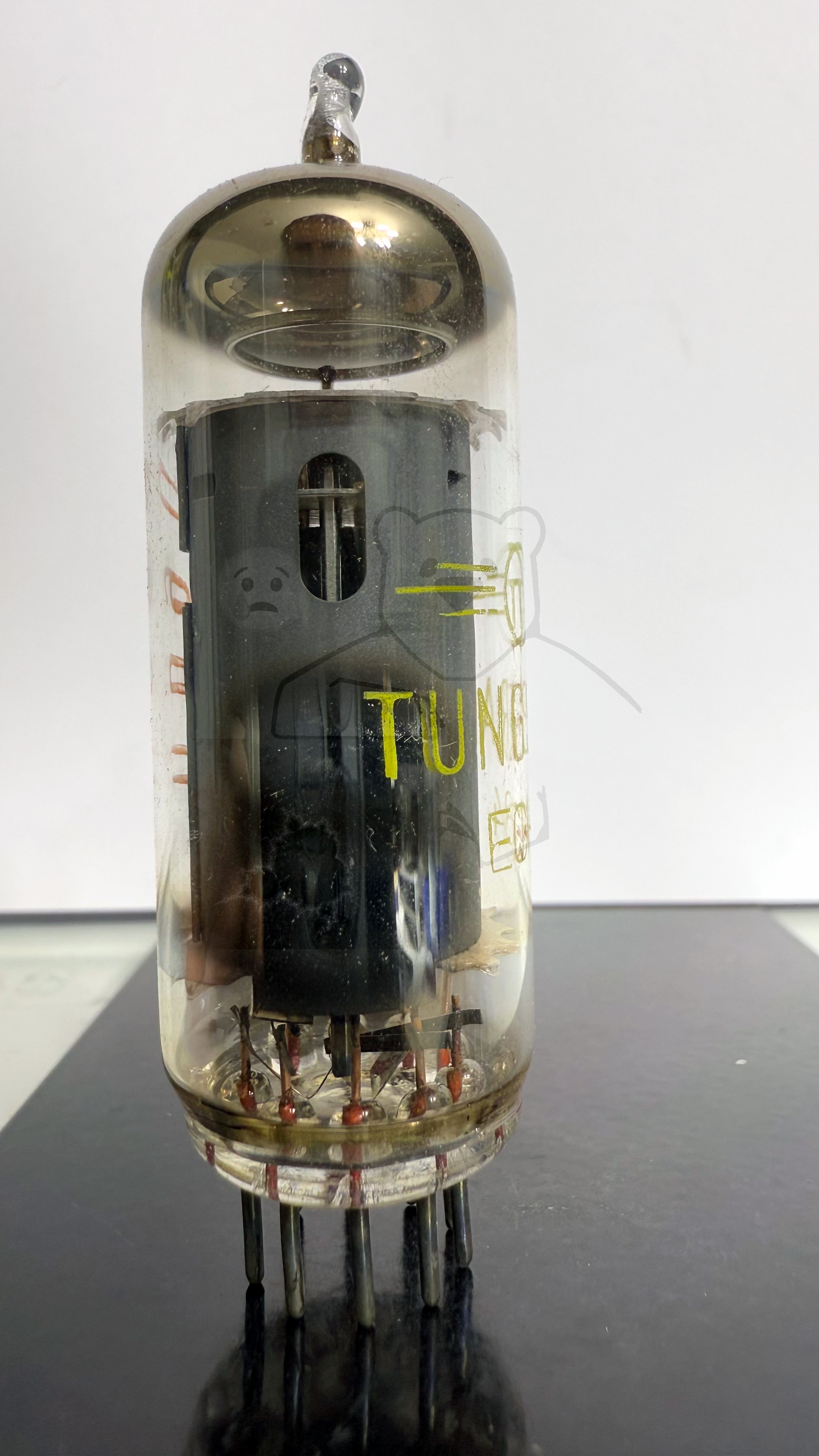

Röhre ECH84 #3859 Bild 5
Röhre ECH84 #3859 Verpackung Bild 1
Röhre ECH84 #3859 Verpackung Bild 2

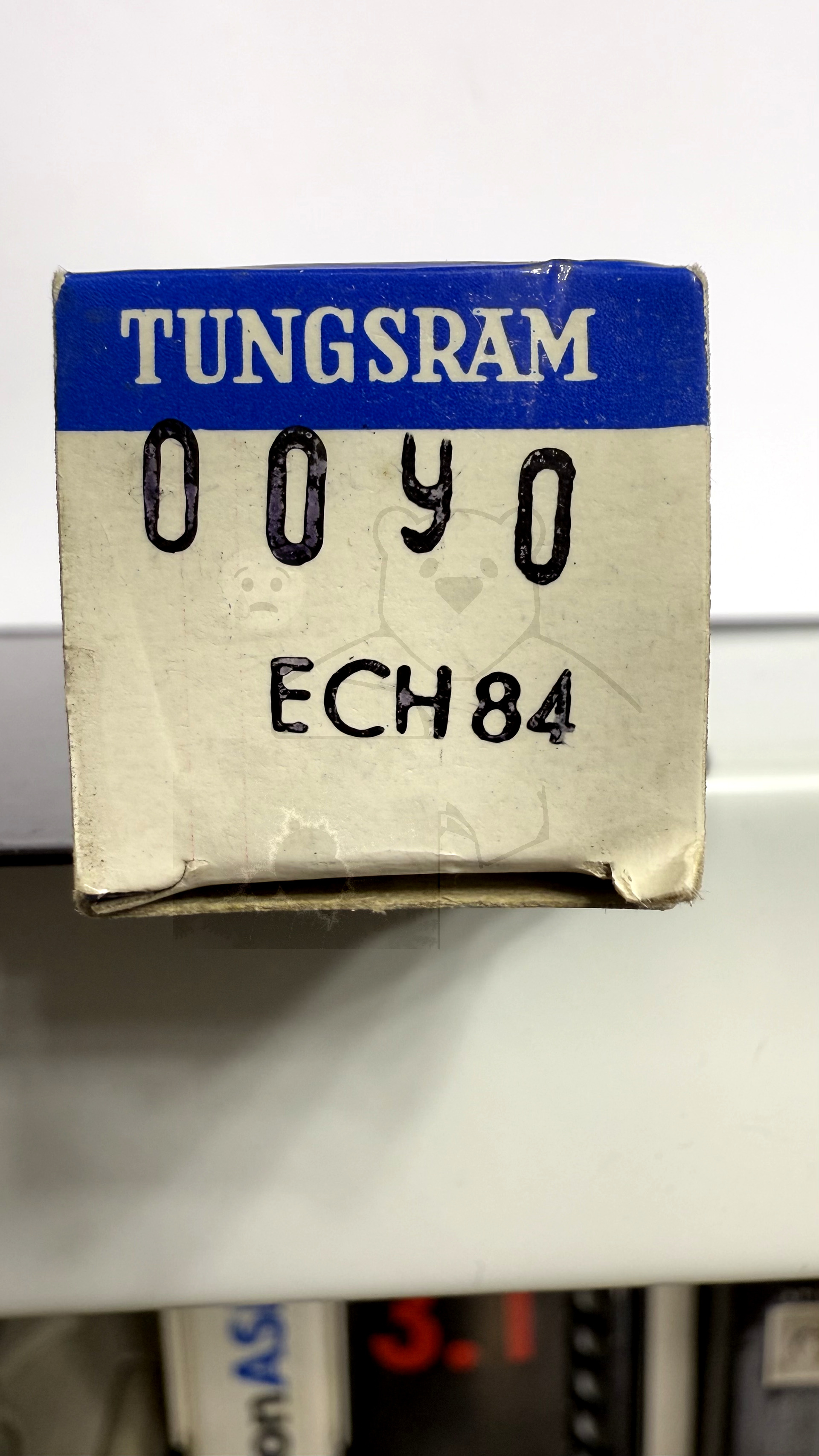

Röhre ECH84 #3859 Verpackung Bild 3

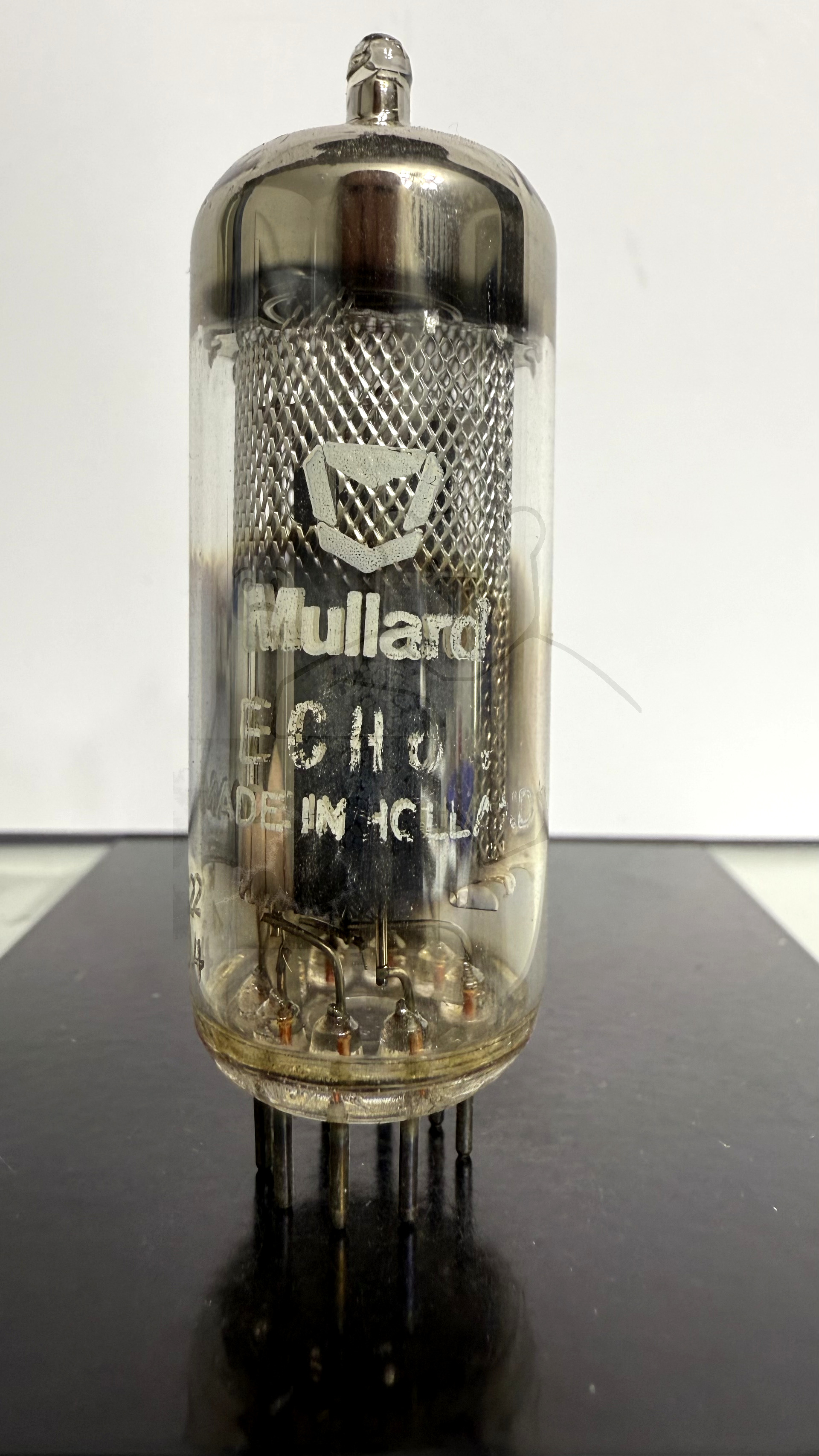

Röhre ECH84 #4118 Bild 1
Röhre ECH84 #4118 Bild 2

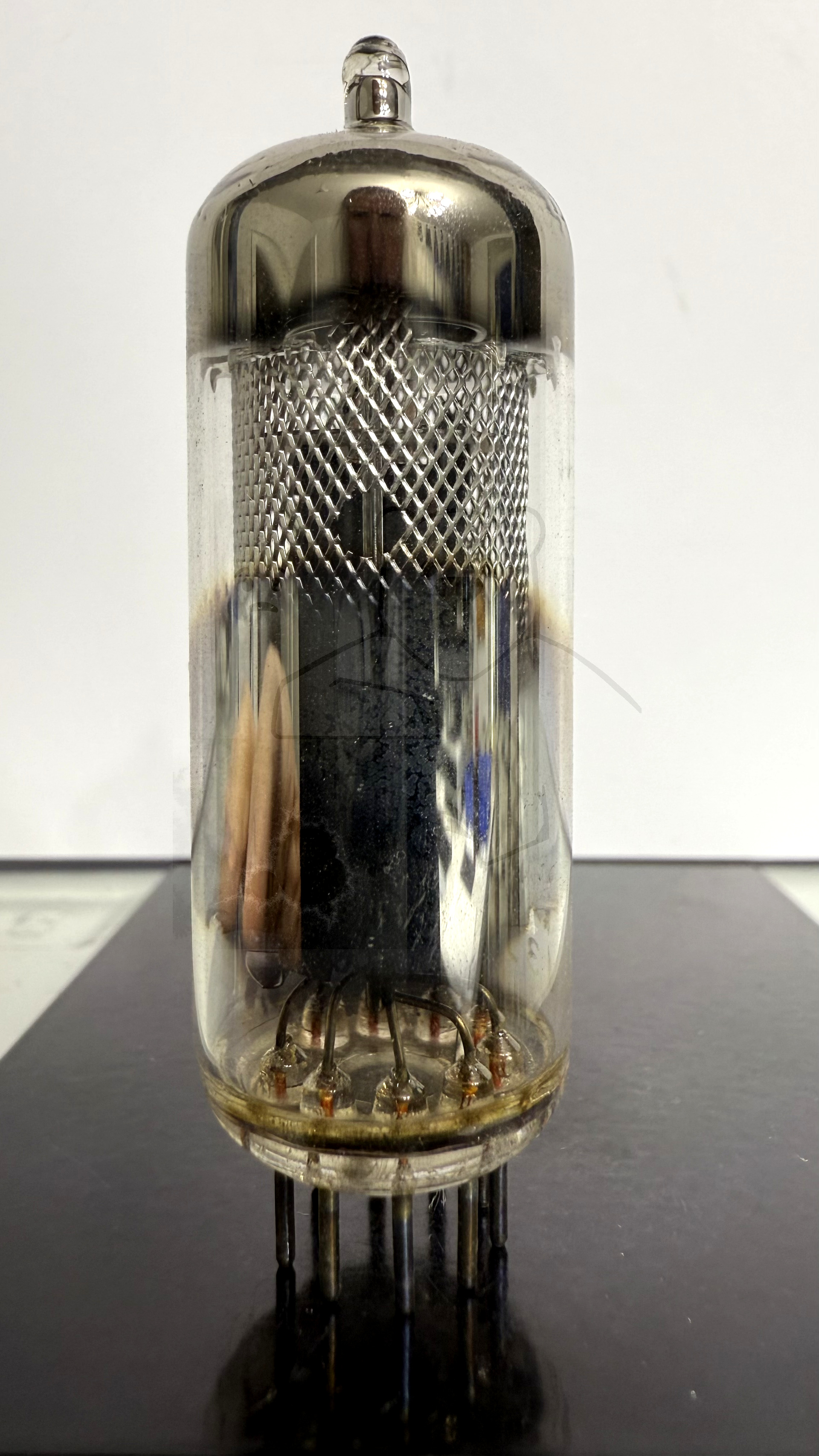

Röhre ECH84 #4118 Bild 3
Röhre ECH84 #4118 Verpackung Bild 1

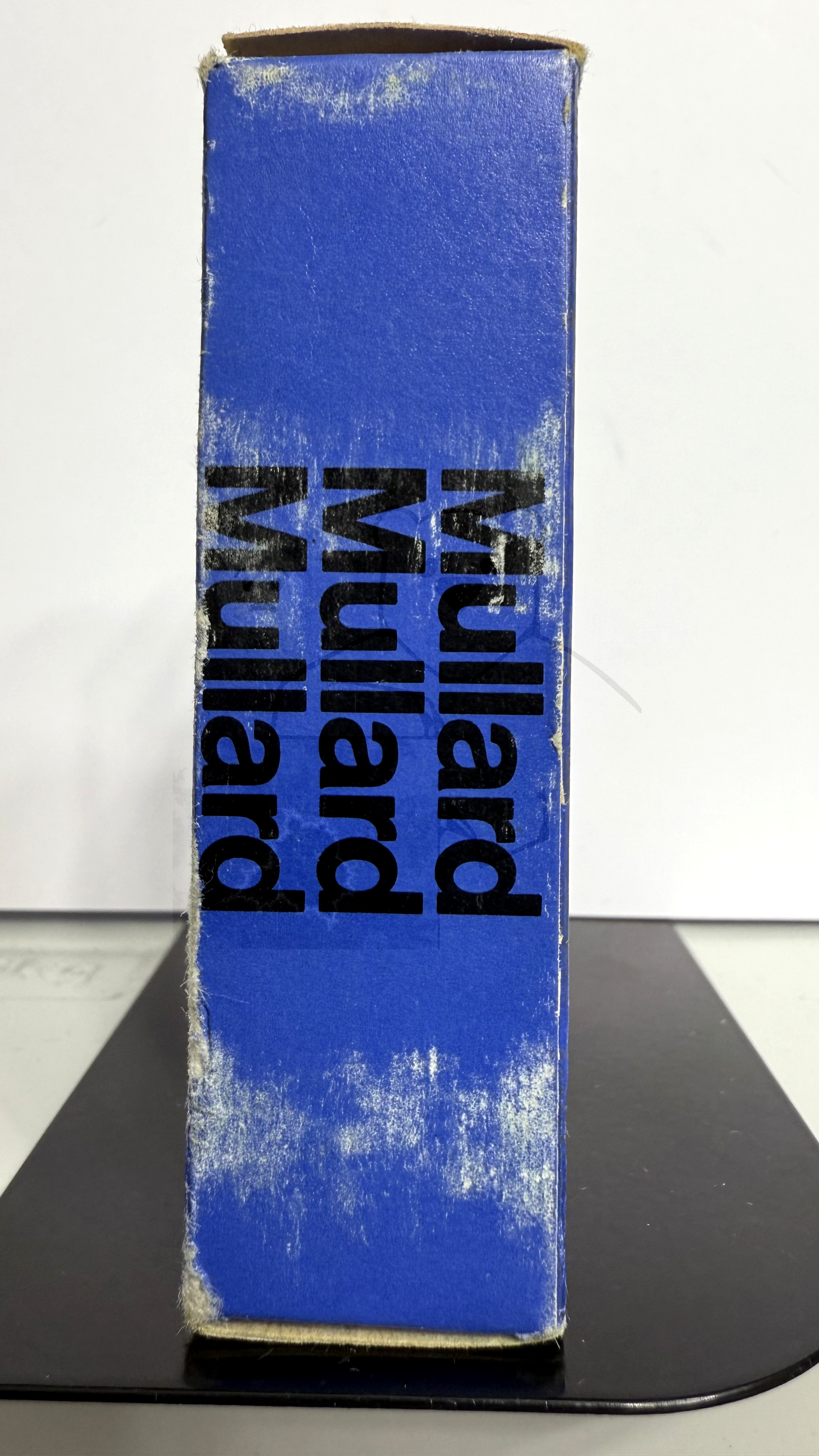

Röhre ECH84 #4118 Verpackung Bild 2
Röhre ECH84 #4118 Verpackung Bild 3

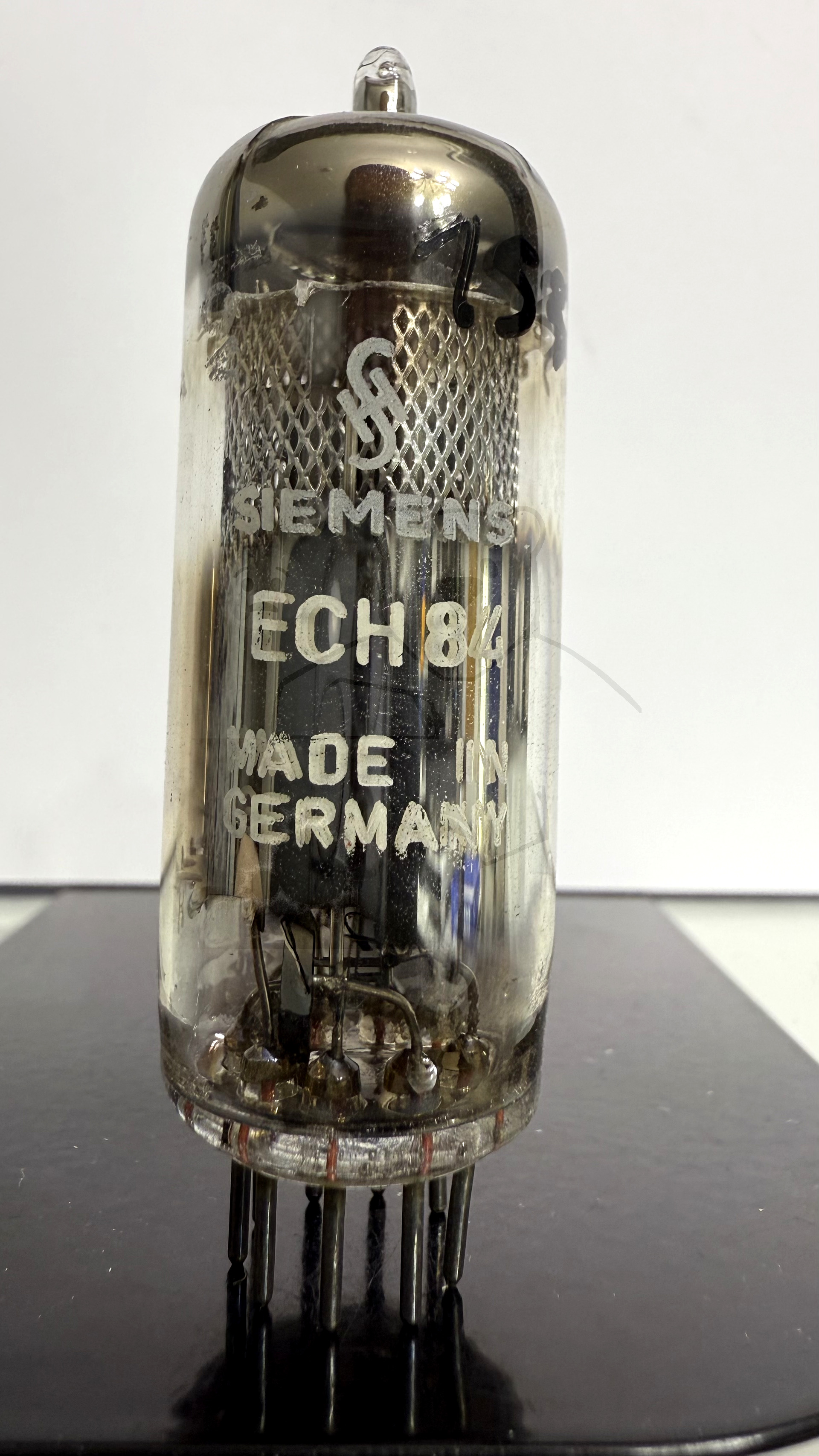

Röhre ECH84 #1533 Bild 1
Röhre ECH84 #7098 Bild 1

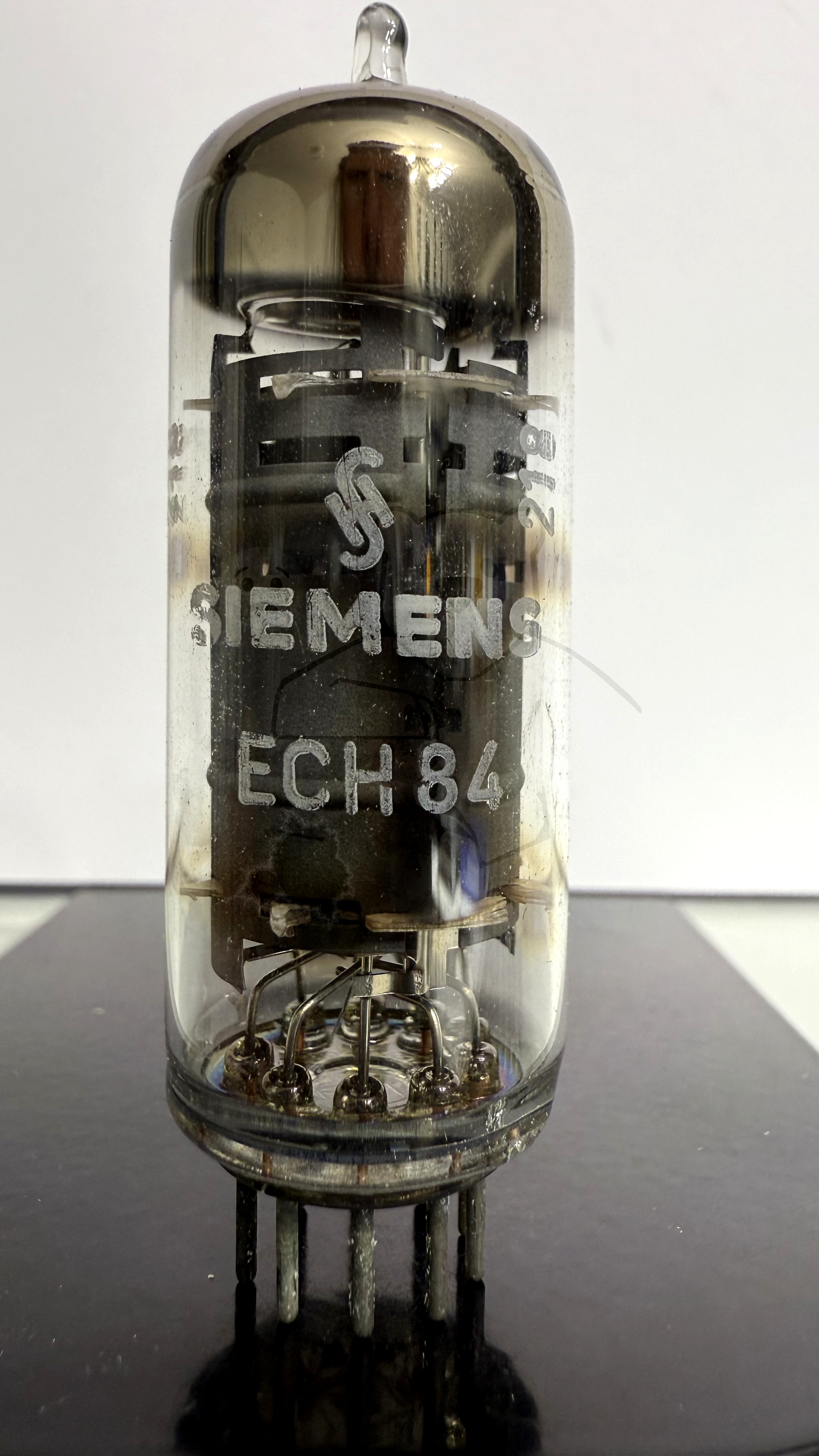

Röhre ECH84 #4541 Bild 1

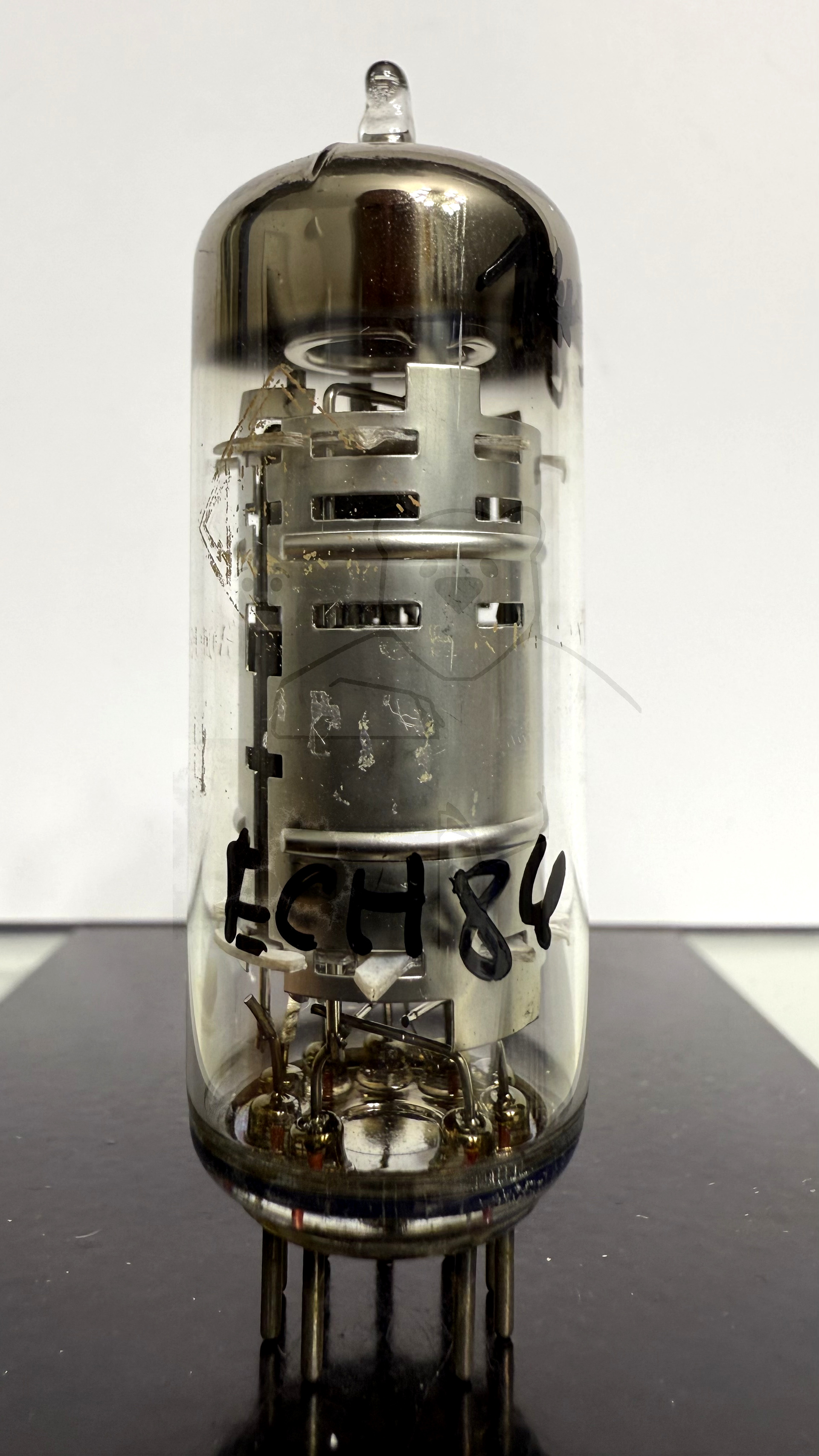

Röhre ECH84 #1456 Bild 1
