🔎 Beschreibung der Röhre: ECF82
| Name | ECF82 |
| Vergleichsname | 6678 → 6U8 → 6U8A |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,45 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 19.03.2016 00:48:34 |
🔎 Beschreibung der Systeme für die Röhre: ECF82
| System 1 | System 2 | |
| Kathode | 8 | 7 |
| Gitter 1 | 9 | 2 |
| Gitter 2 | 3 | |
| Gitter 3 | 7 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 1 | 6 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | 7 | 7 |
| Funktion | → Oszillator |
→ Mischroehre |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

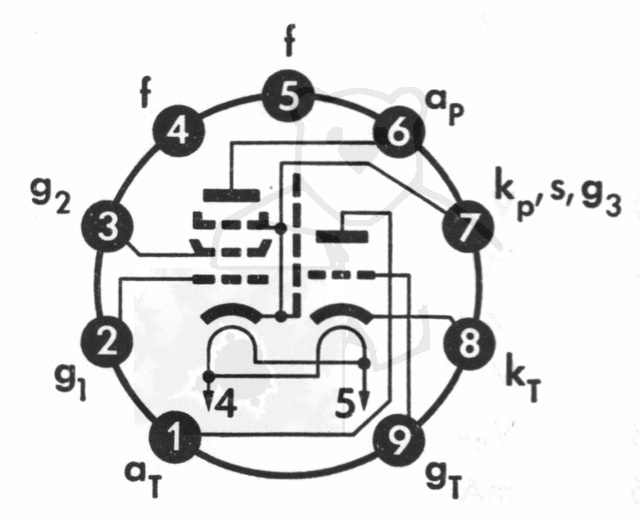

🔎 Sockelschaltung der ECF82
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: ECF82
Datenblatt ECF82 Lamina [www.tubedata.info].pdf (435 kB)
Datenblatt ECF82 RFT.pdf (141 kB)
Datenblatt ECF82 WF [www.tubedata.info].pdf (795 kB)
Pruefkarte ECF82 6U8 - Funke W19 Roehrenpruefer.pdf (152 kB)
Pruefkarte ECF82 6U8 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (220 kB)
Pruefkarte ECF82 6U8 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (202 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: ECF82

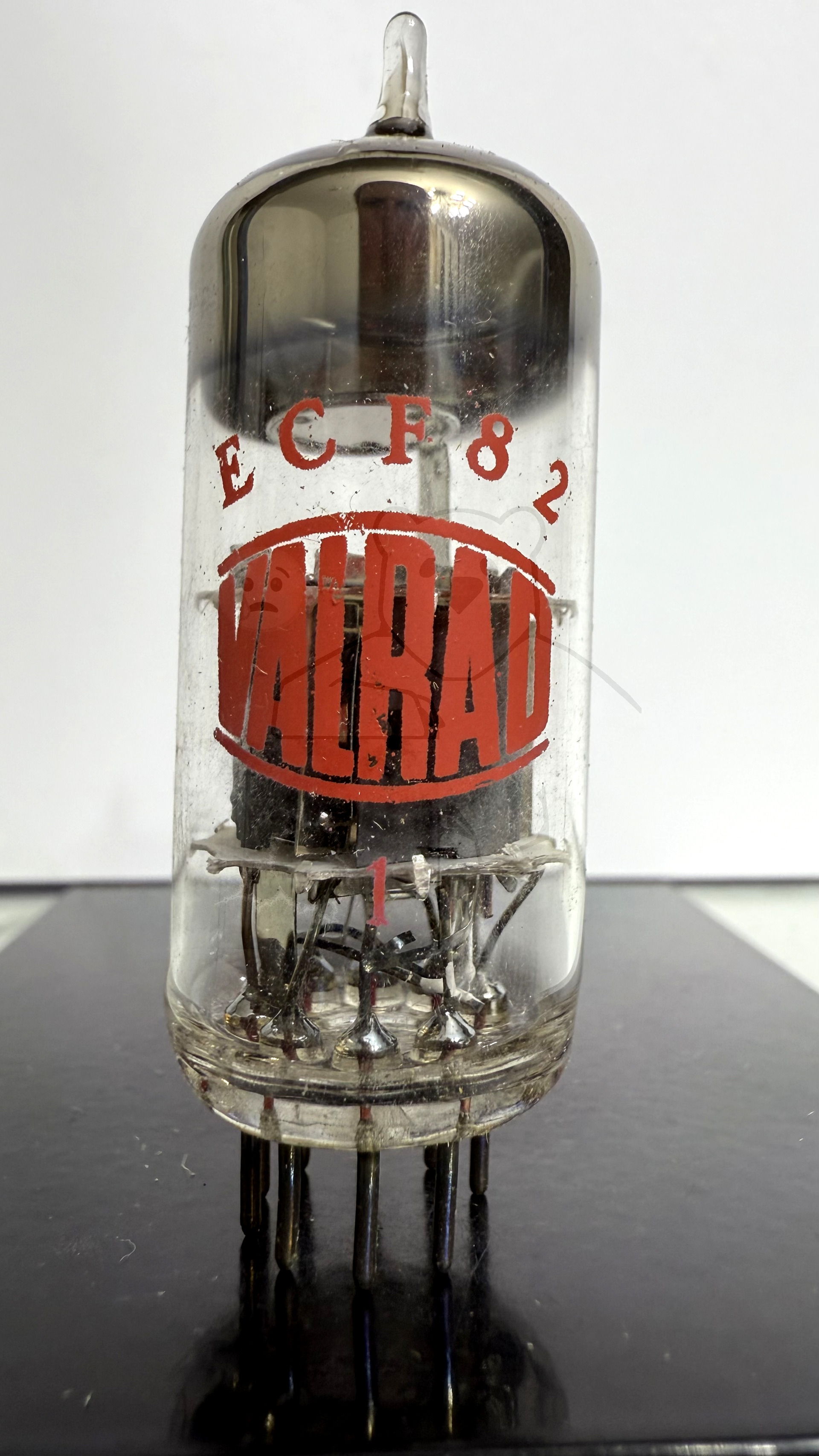

Röhre ECF82 #7127 Bild 1

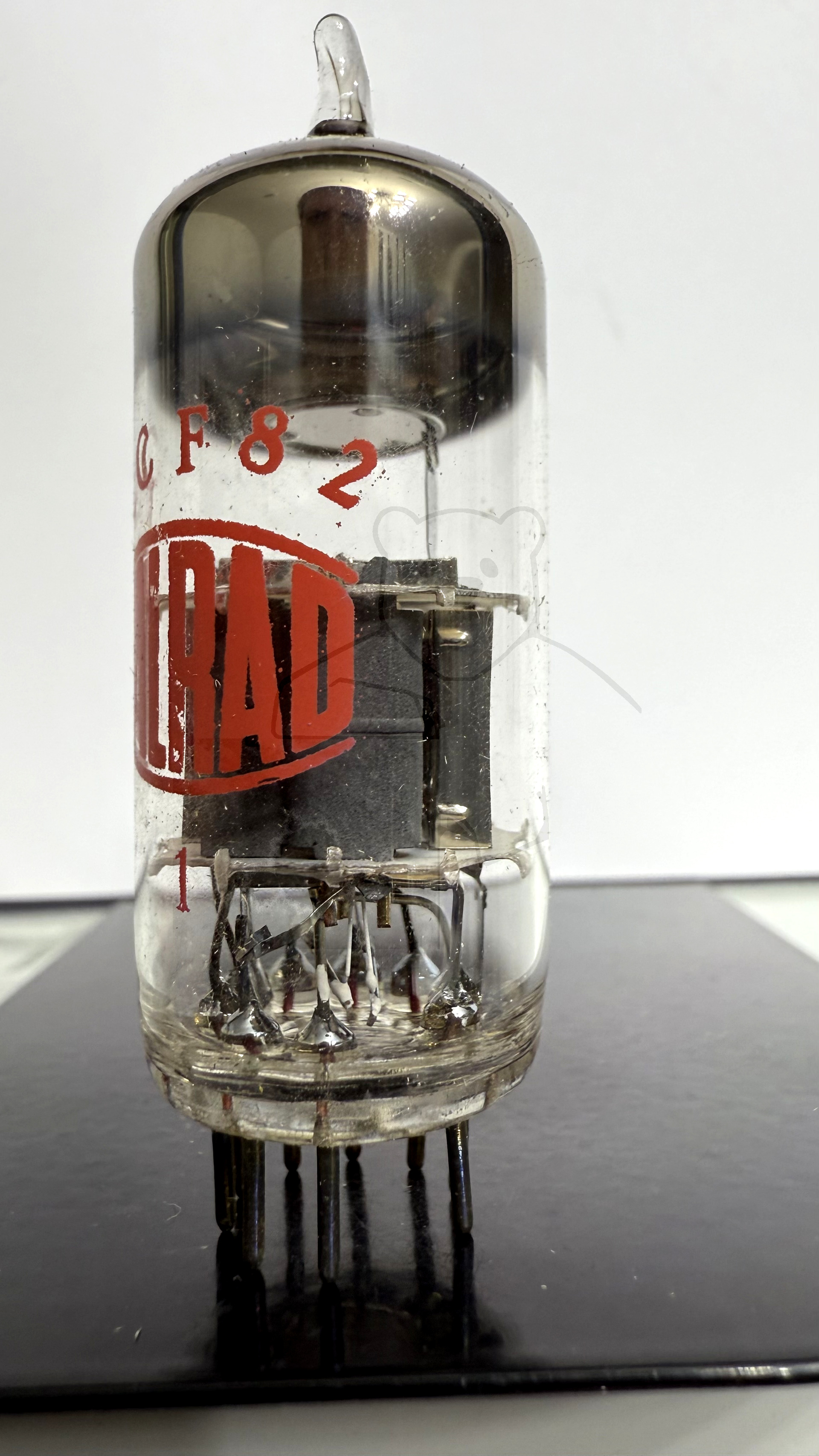

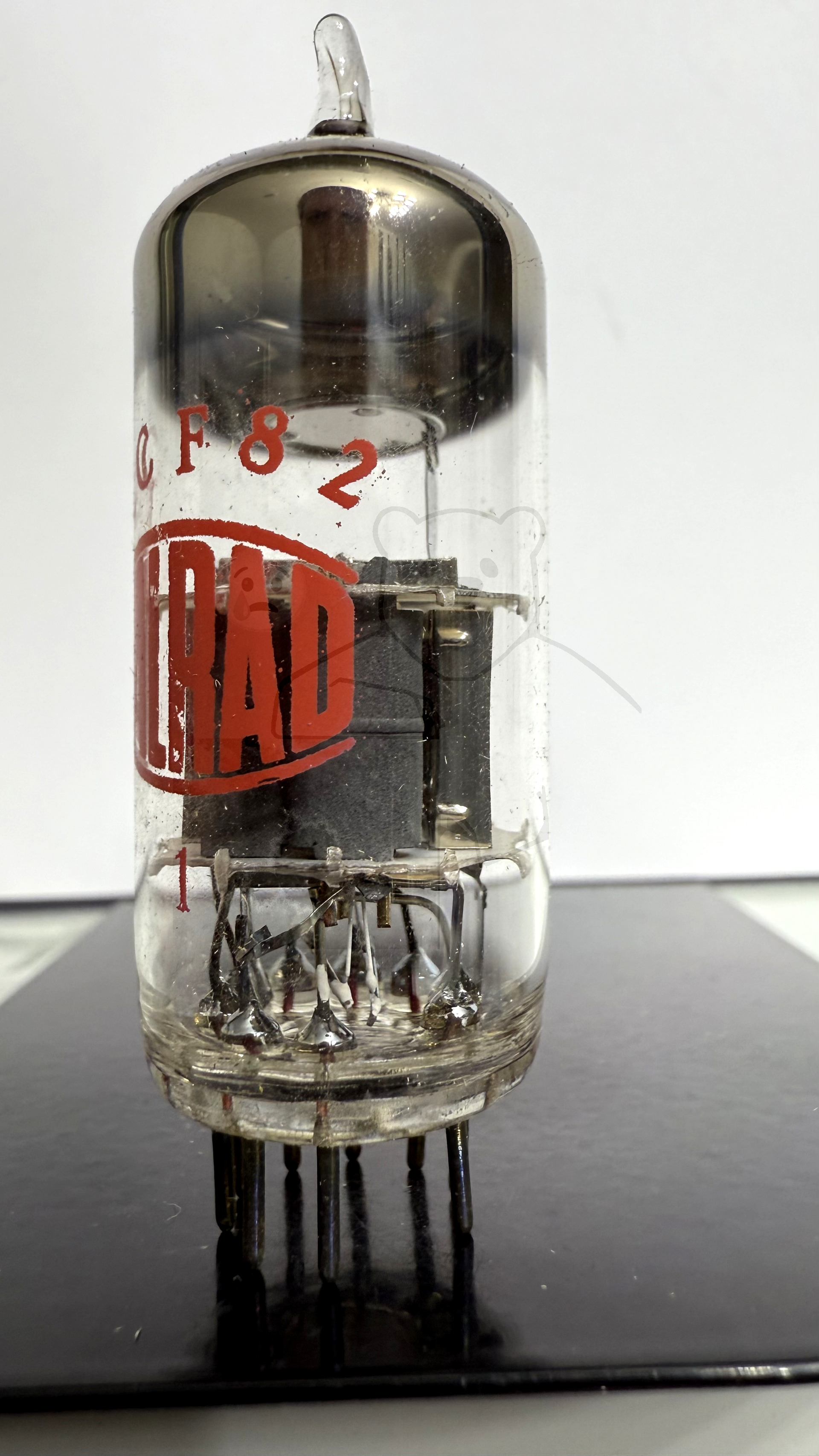

Röhre ECF82 #7127 Bild 2

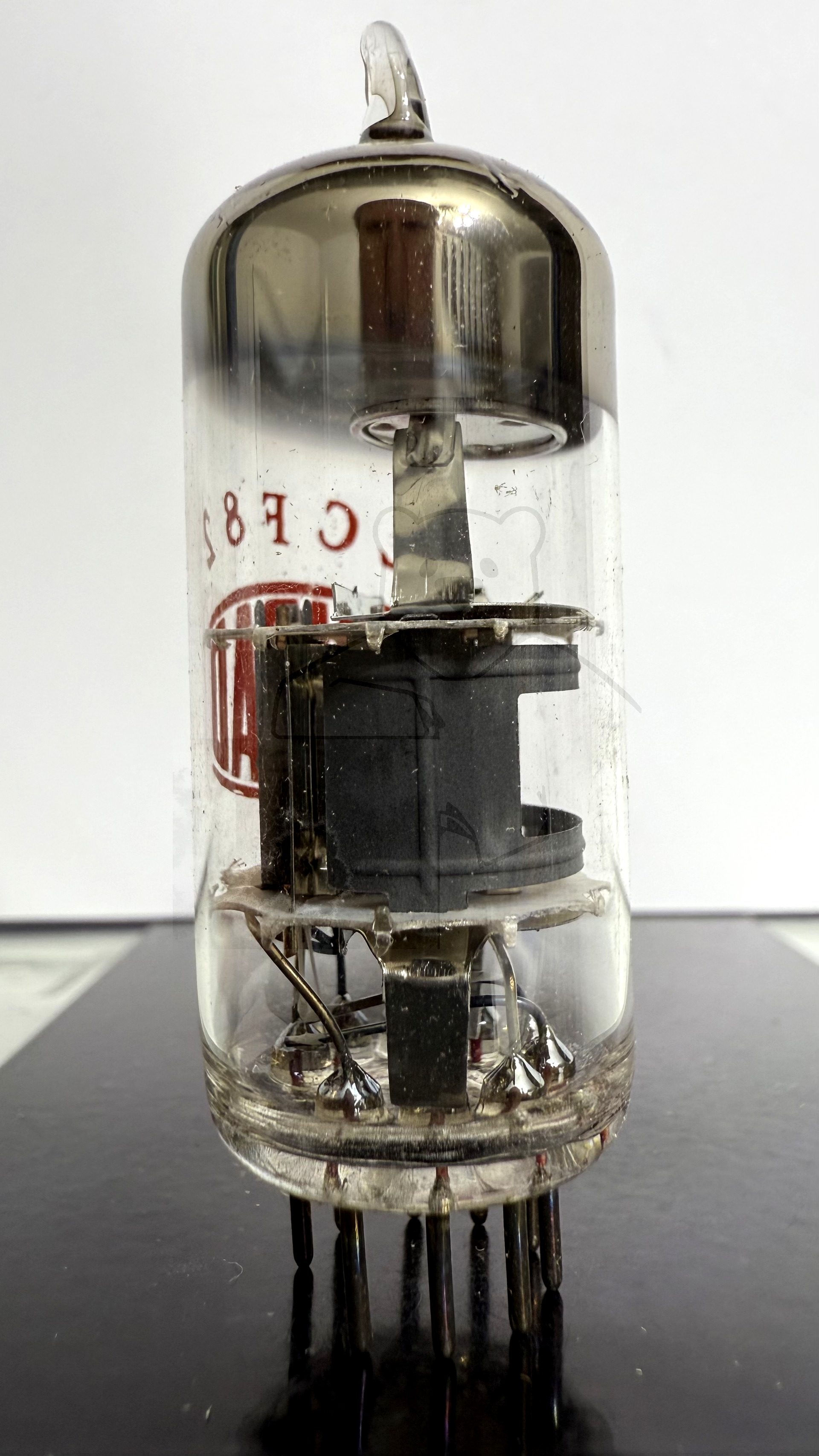

Röhre ECF82 #7127 Bild 3

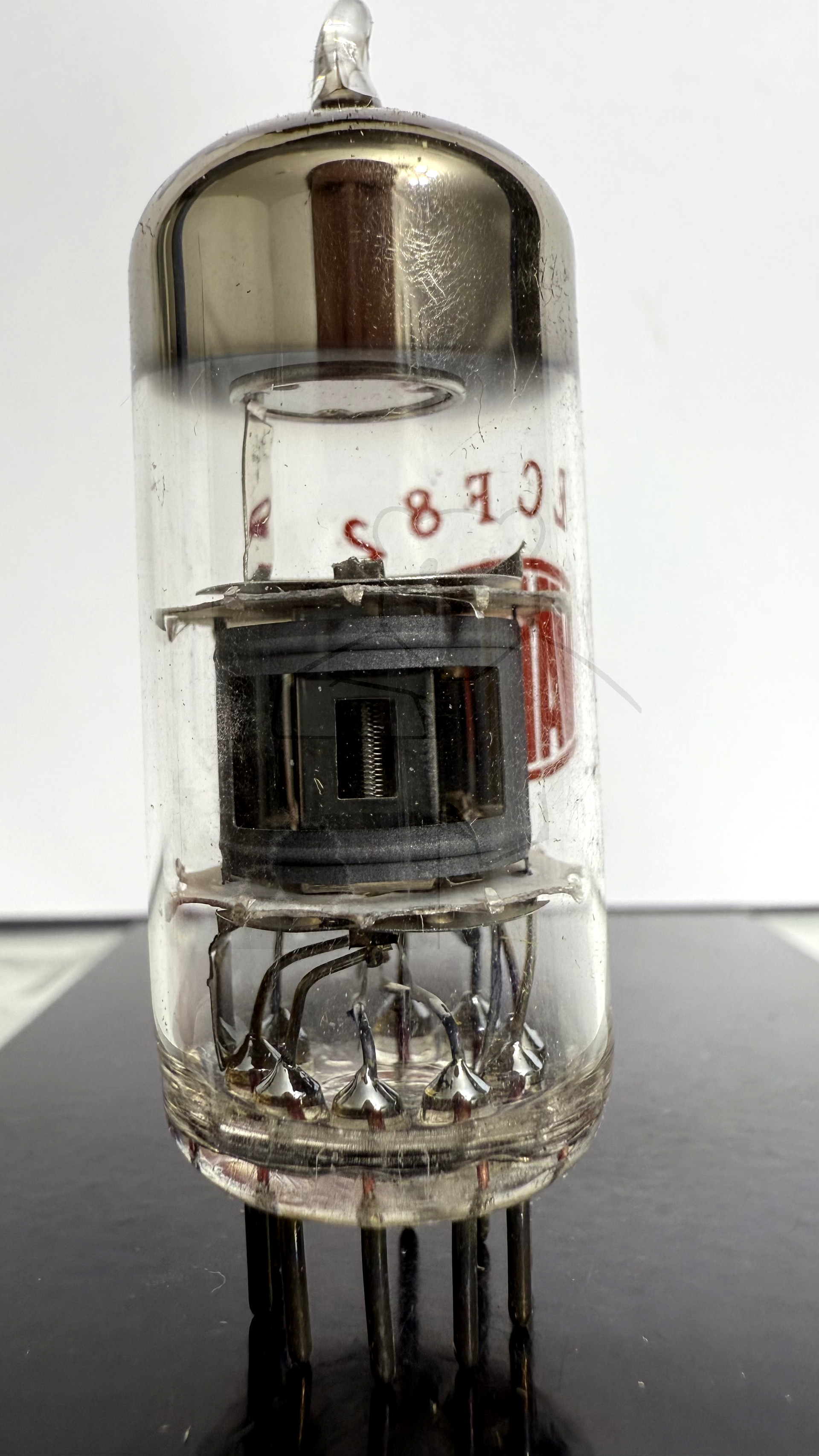

Röhre ECF82 #7127 Bild 4

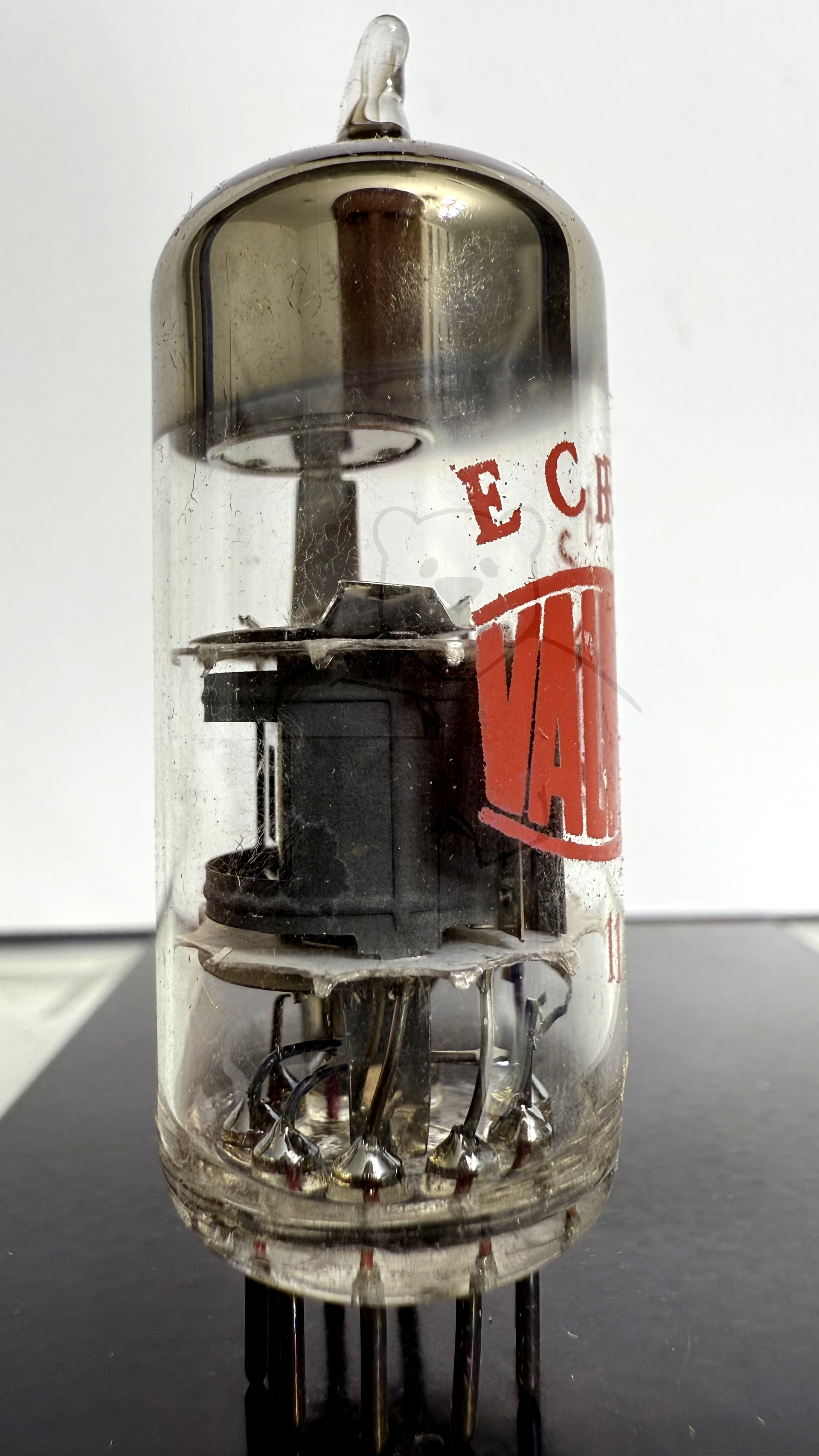

Röhre ECF82 #7127 Bild 5
Röhre ECF82 #7127 Verpackung Bild 1
Röhre ECF82 #7127 Verpackung Bild 2

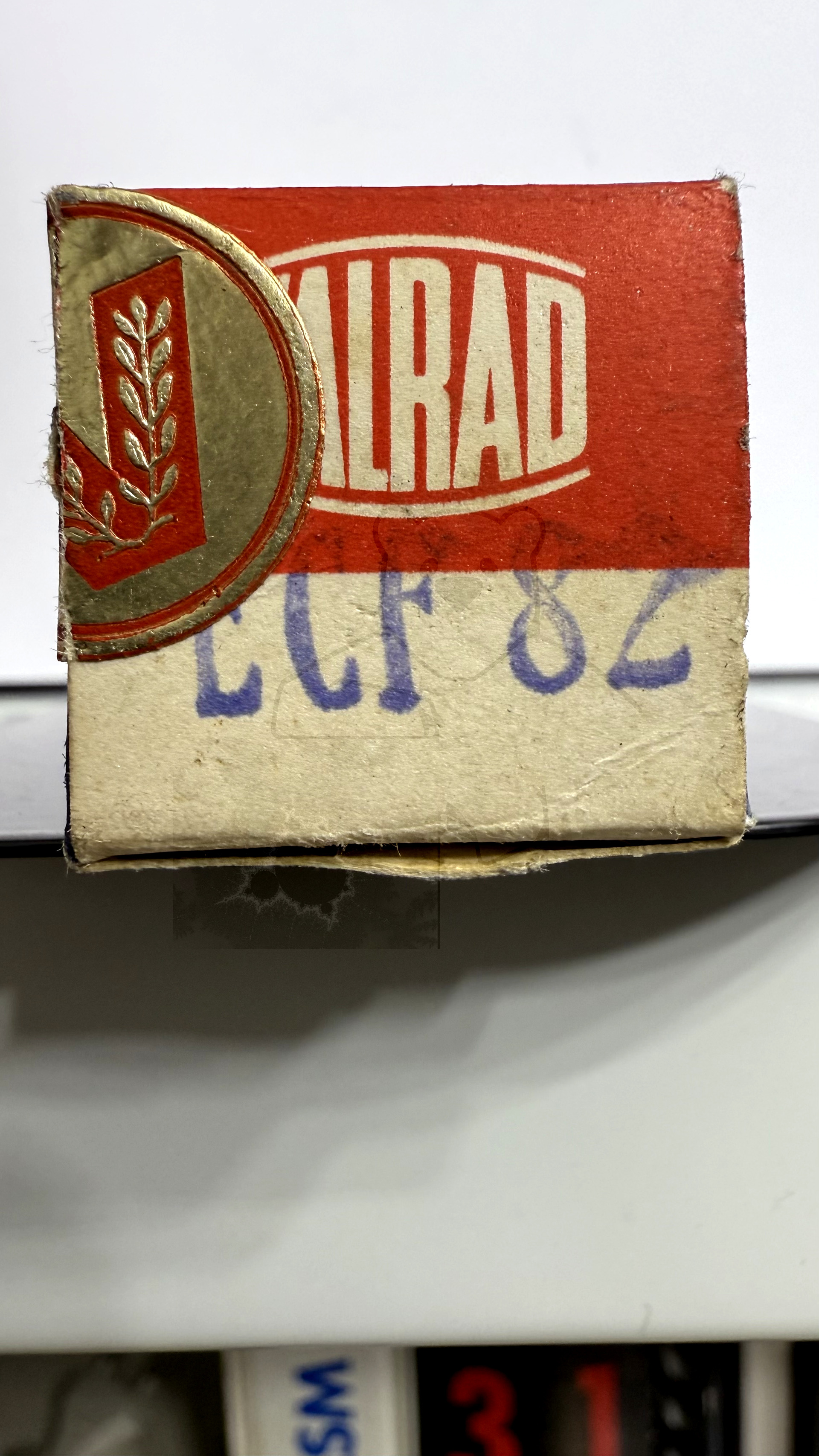

Röhre ECF82 #7127 Verpackung Bild 3
Röhre ECF82 #7127 Verpackung Bild 4

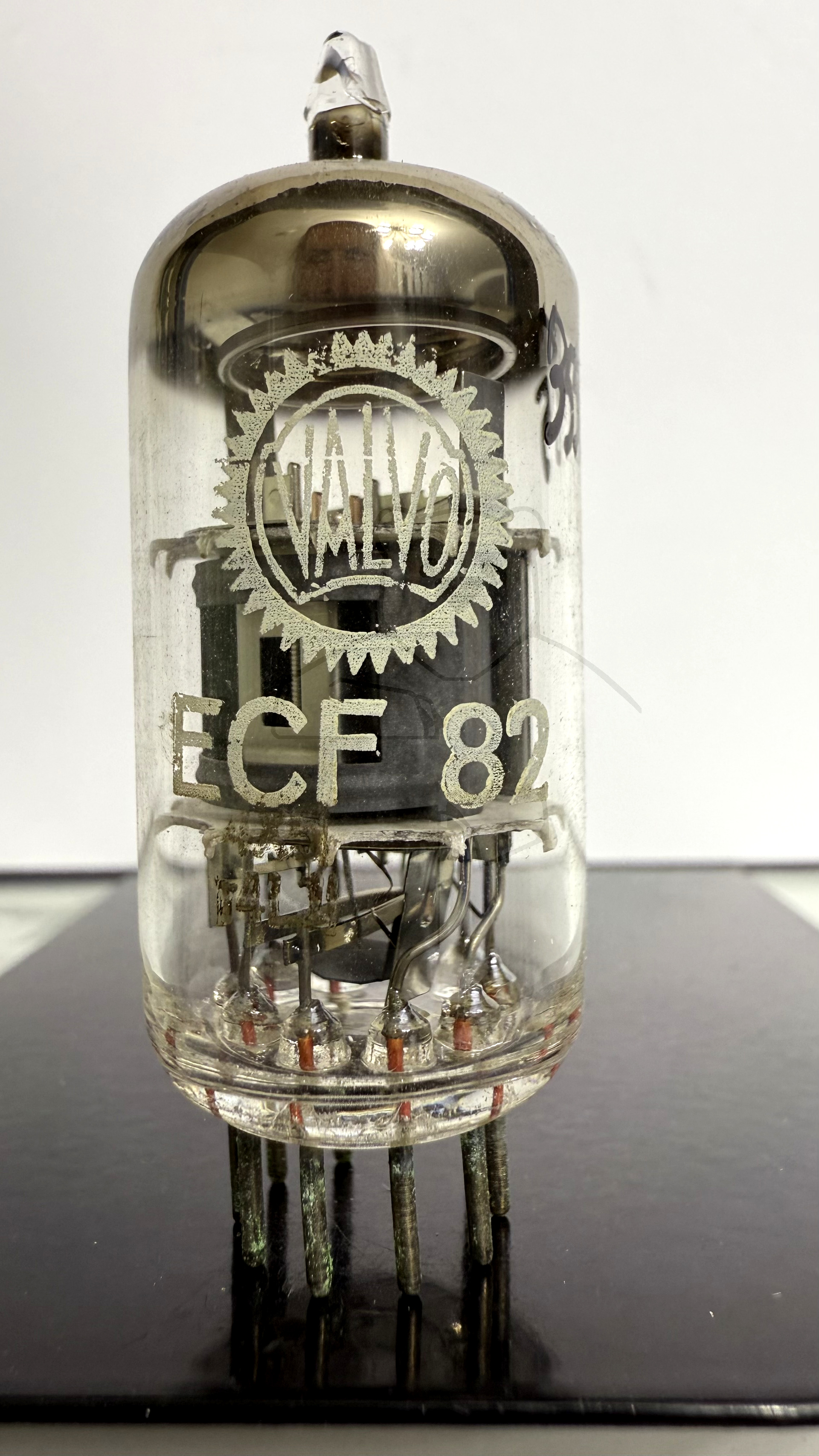

Röhre ECF82 #3585 Bild 1

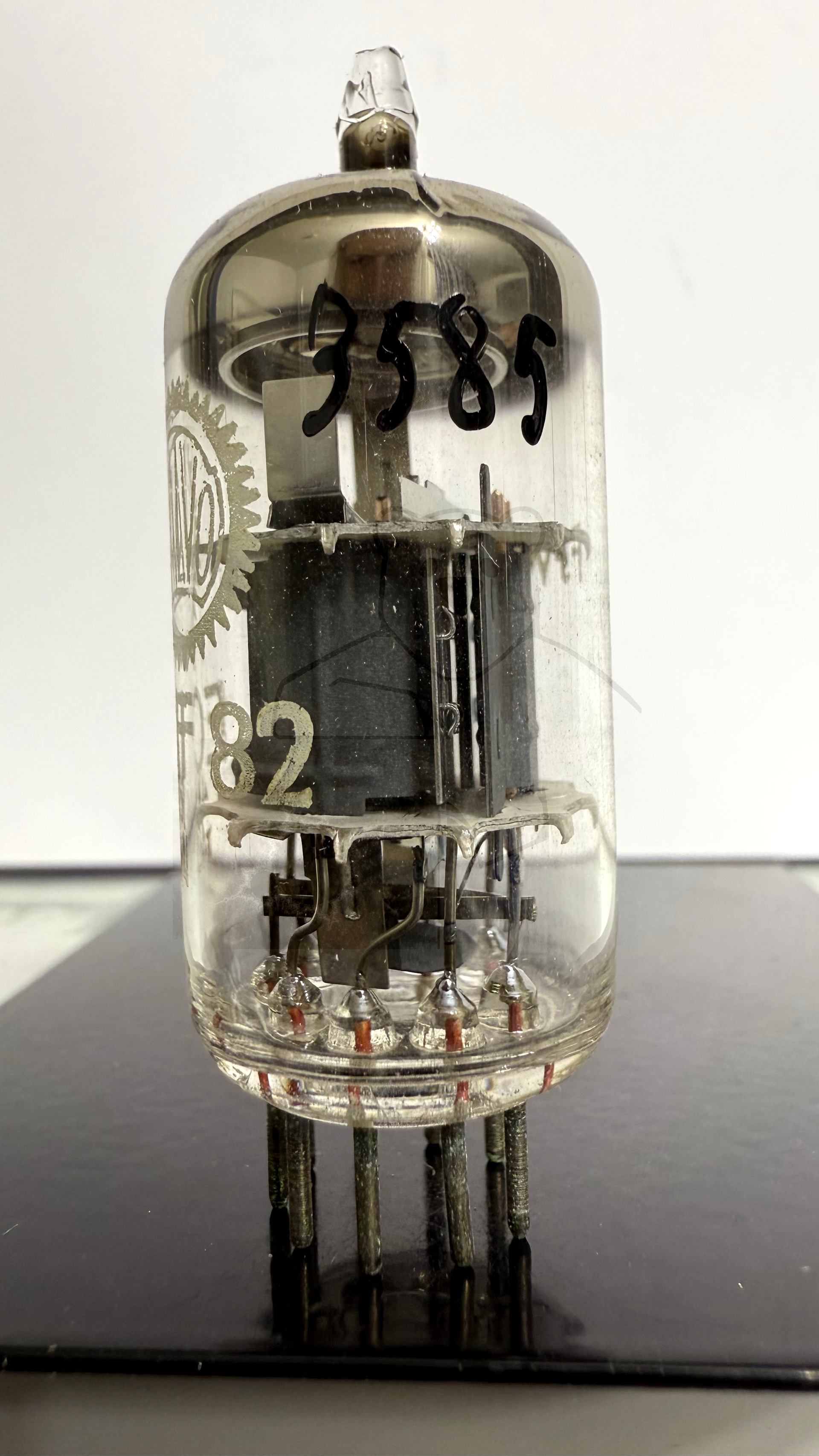

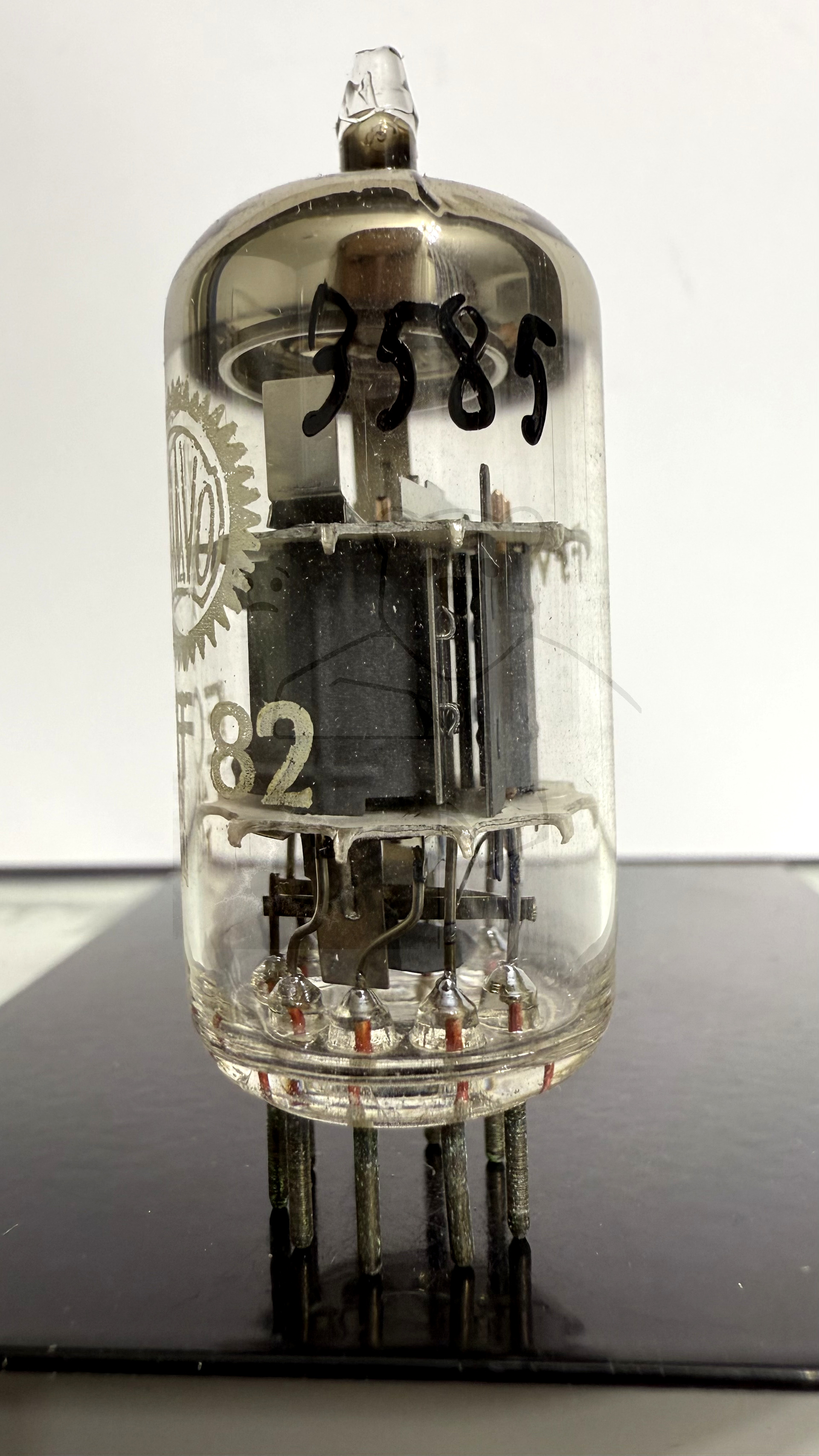

Röhre ECF82 #3585 Bild 2

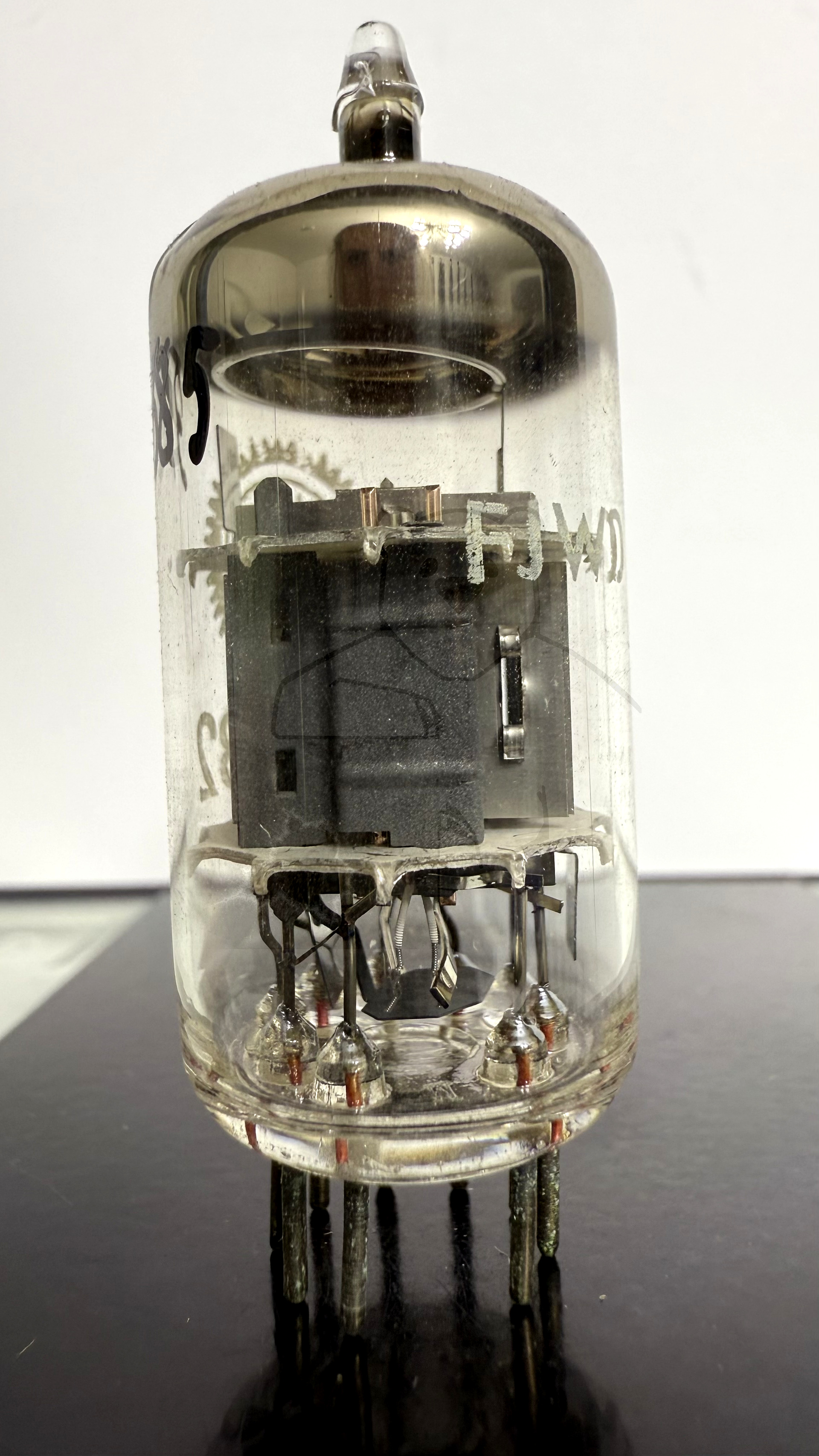

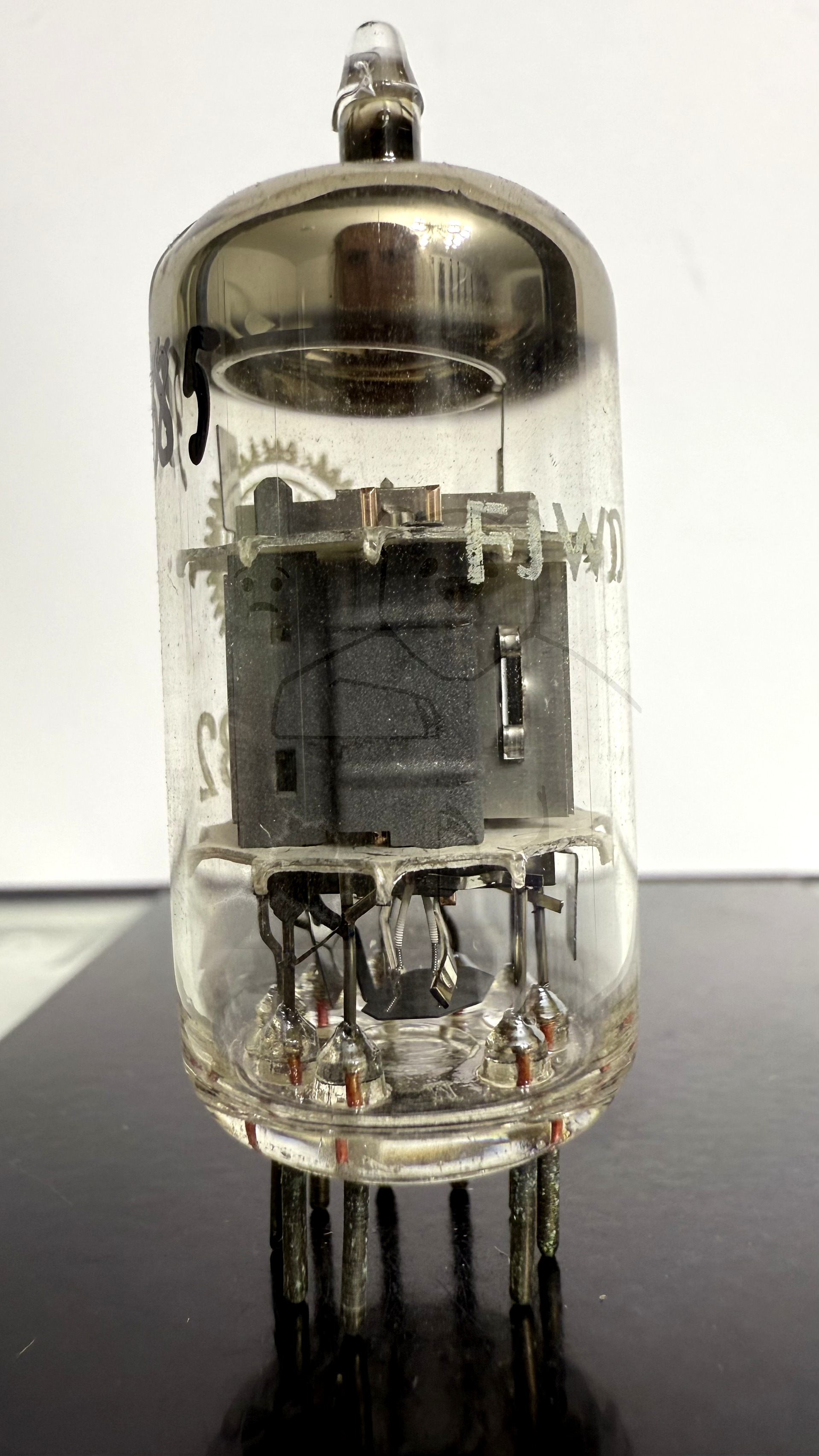

Röhre ECF82 #3585 Bild 3

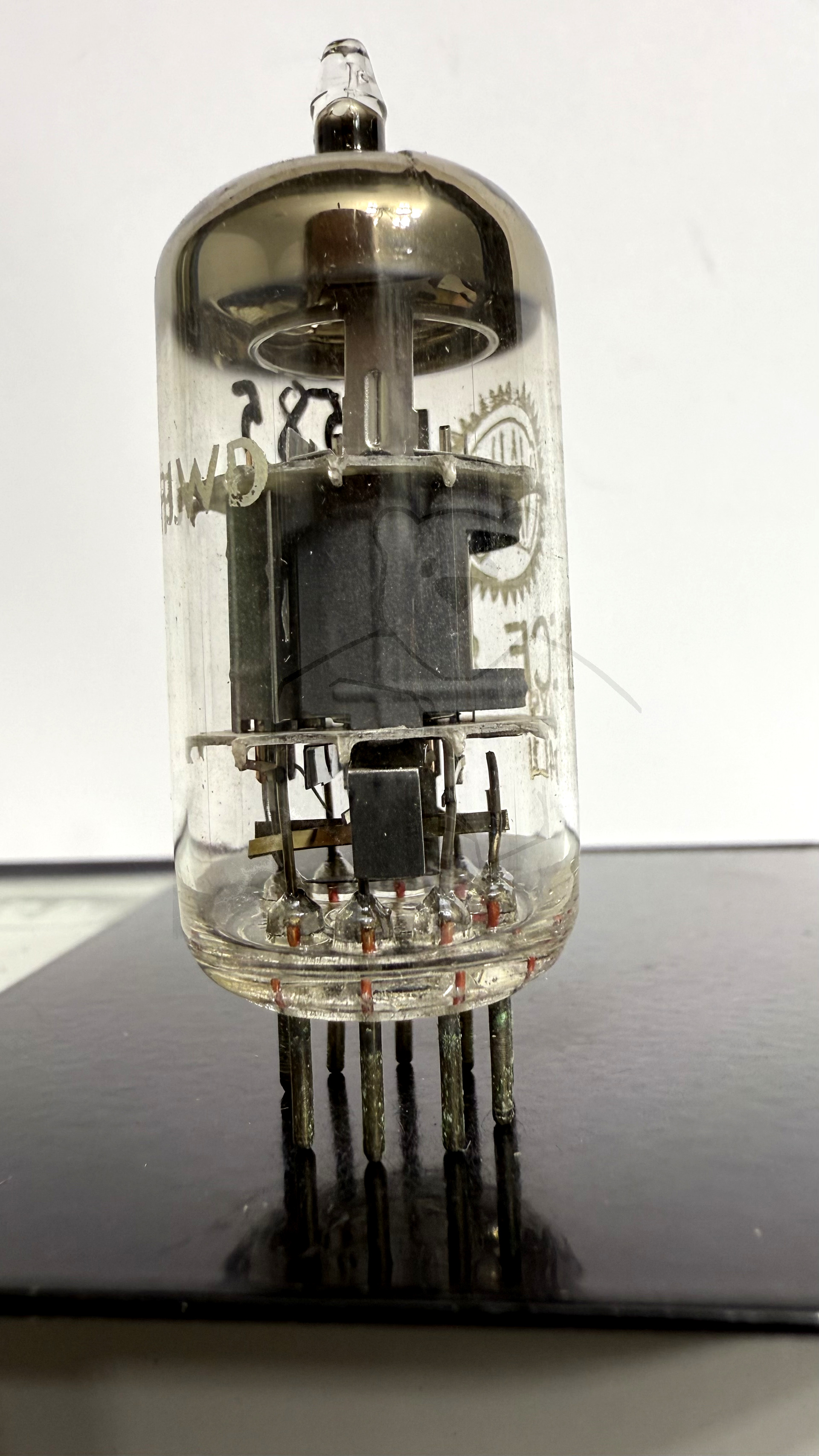

Röhre ECF82 #3585 Bild 4
Röhre ECF82 #3585 Bild 5

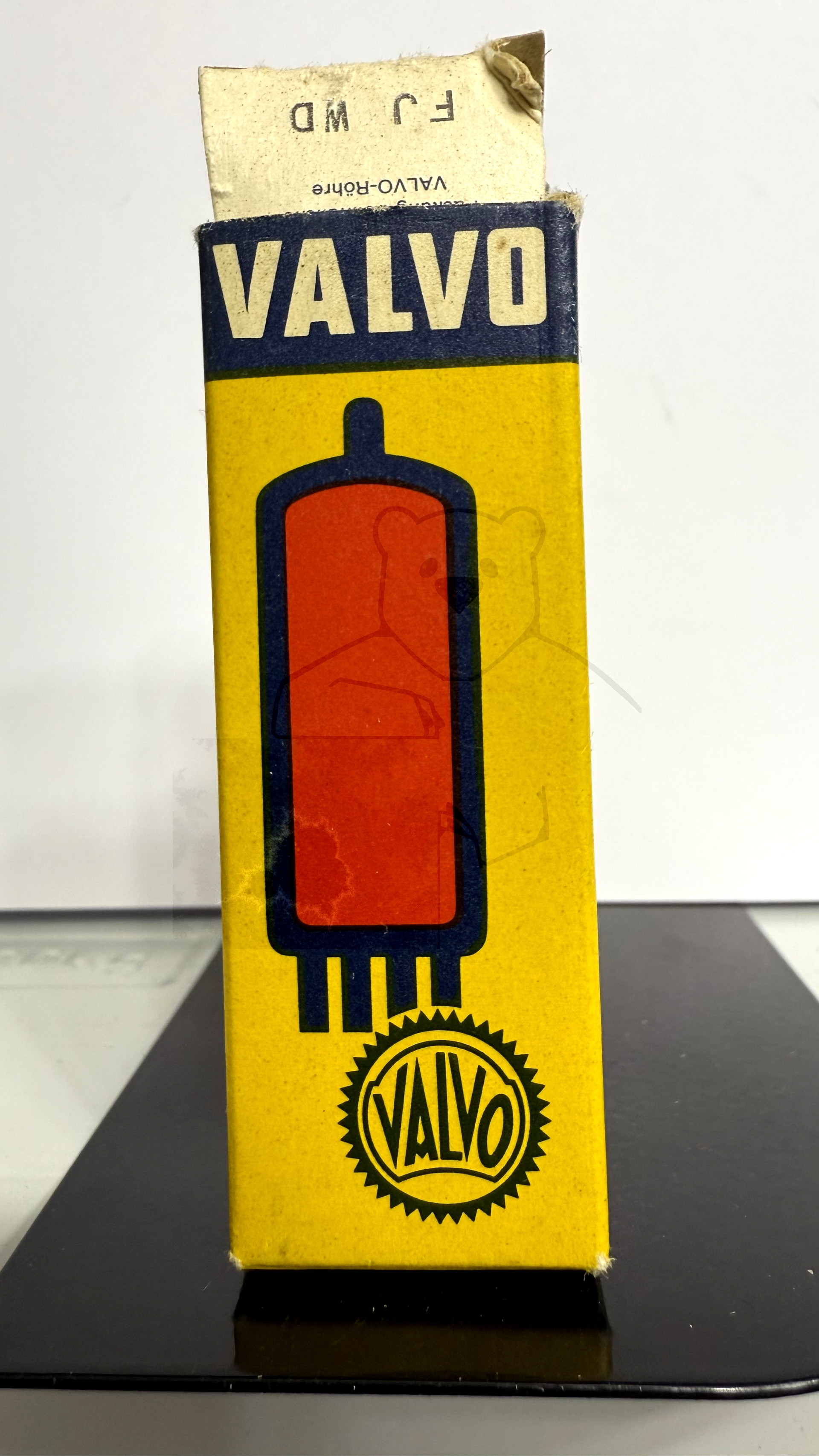

Röhre ECF82 #3585 Verpackung Bild 1

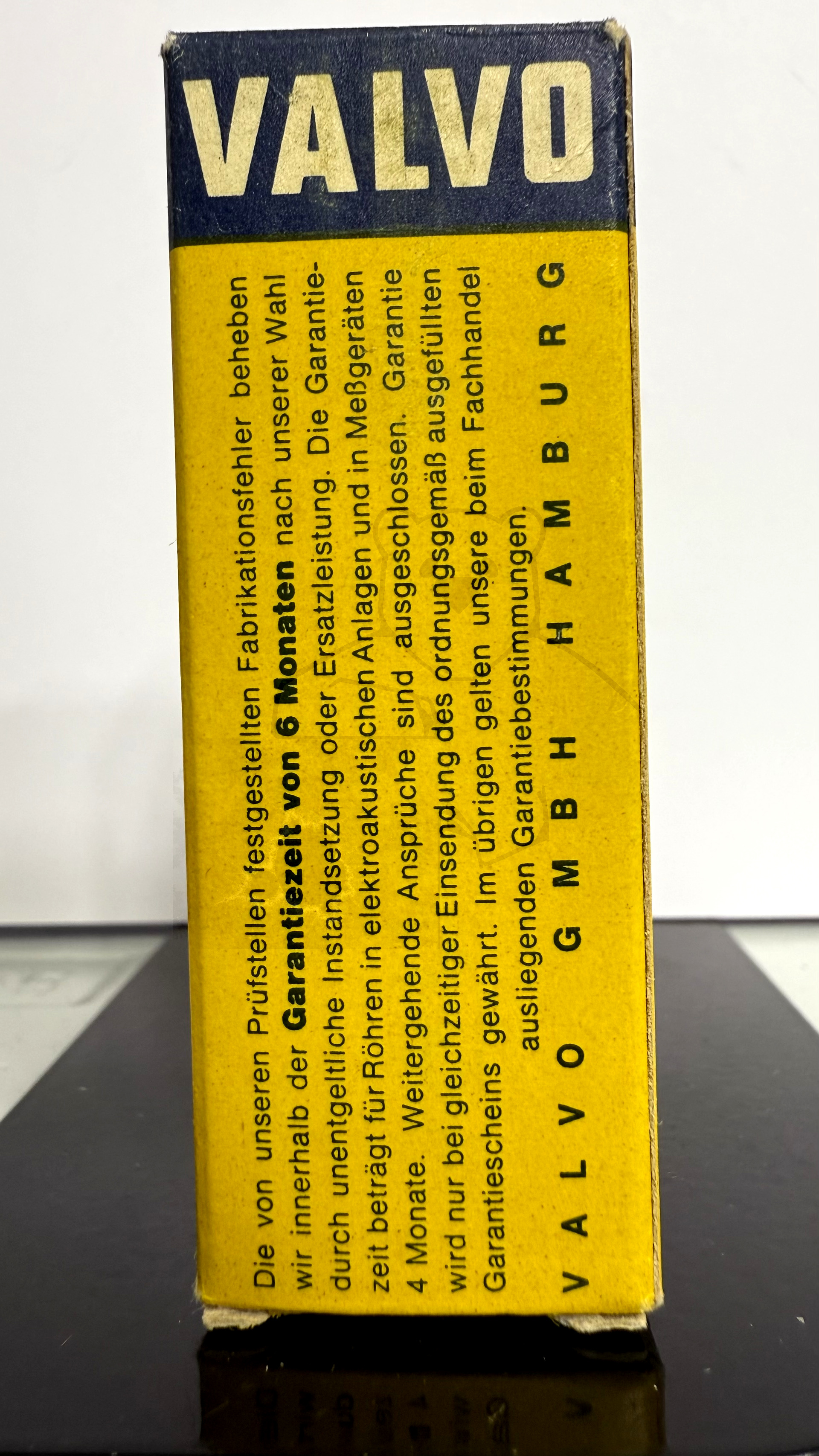

Röhre ECF82 #3585 Verpackung Bild 2

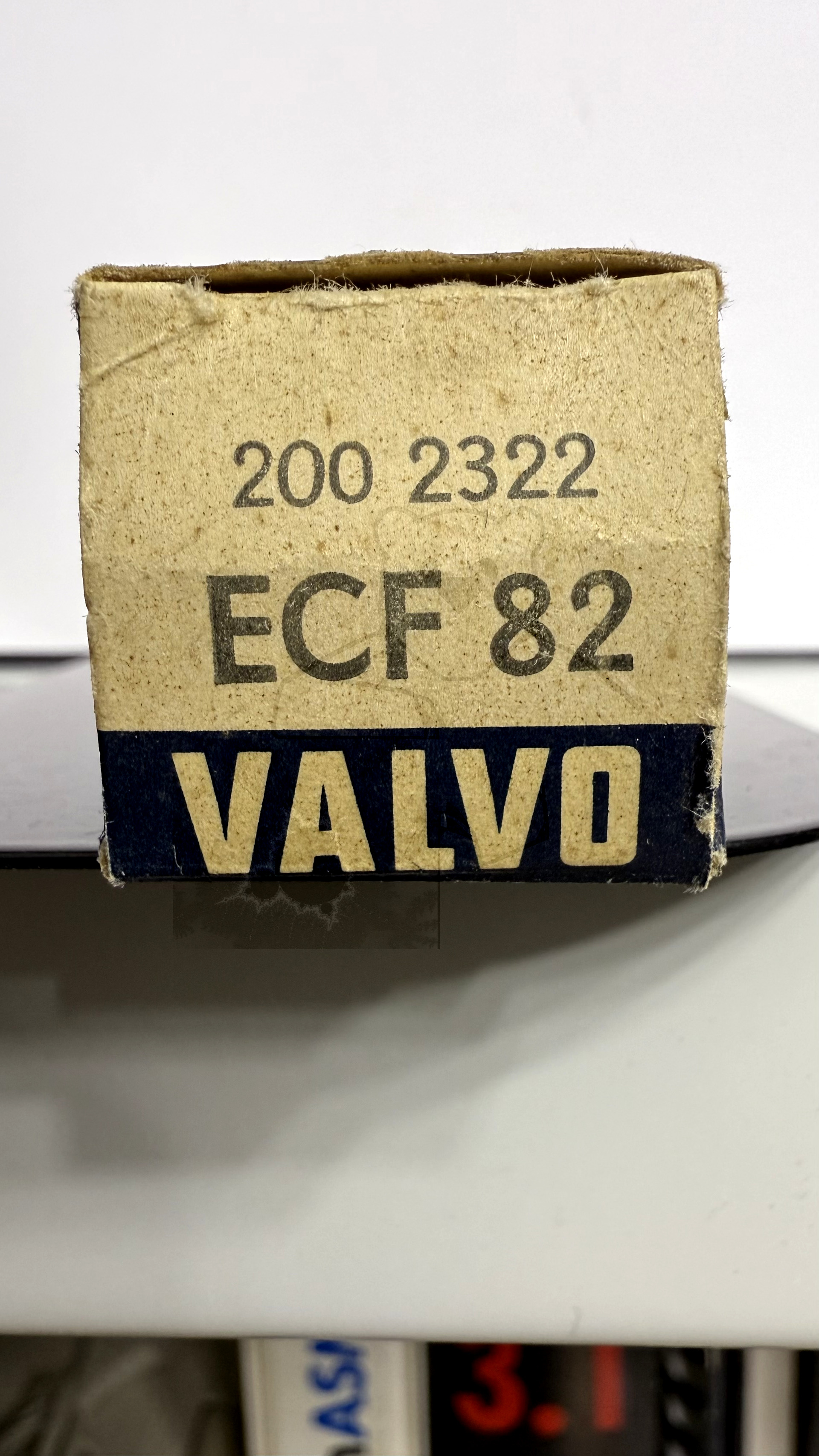

Röhre ECF82 #3585 Verpackung Bild 3

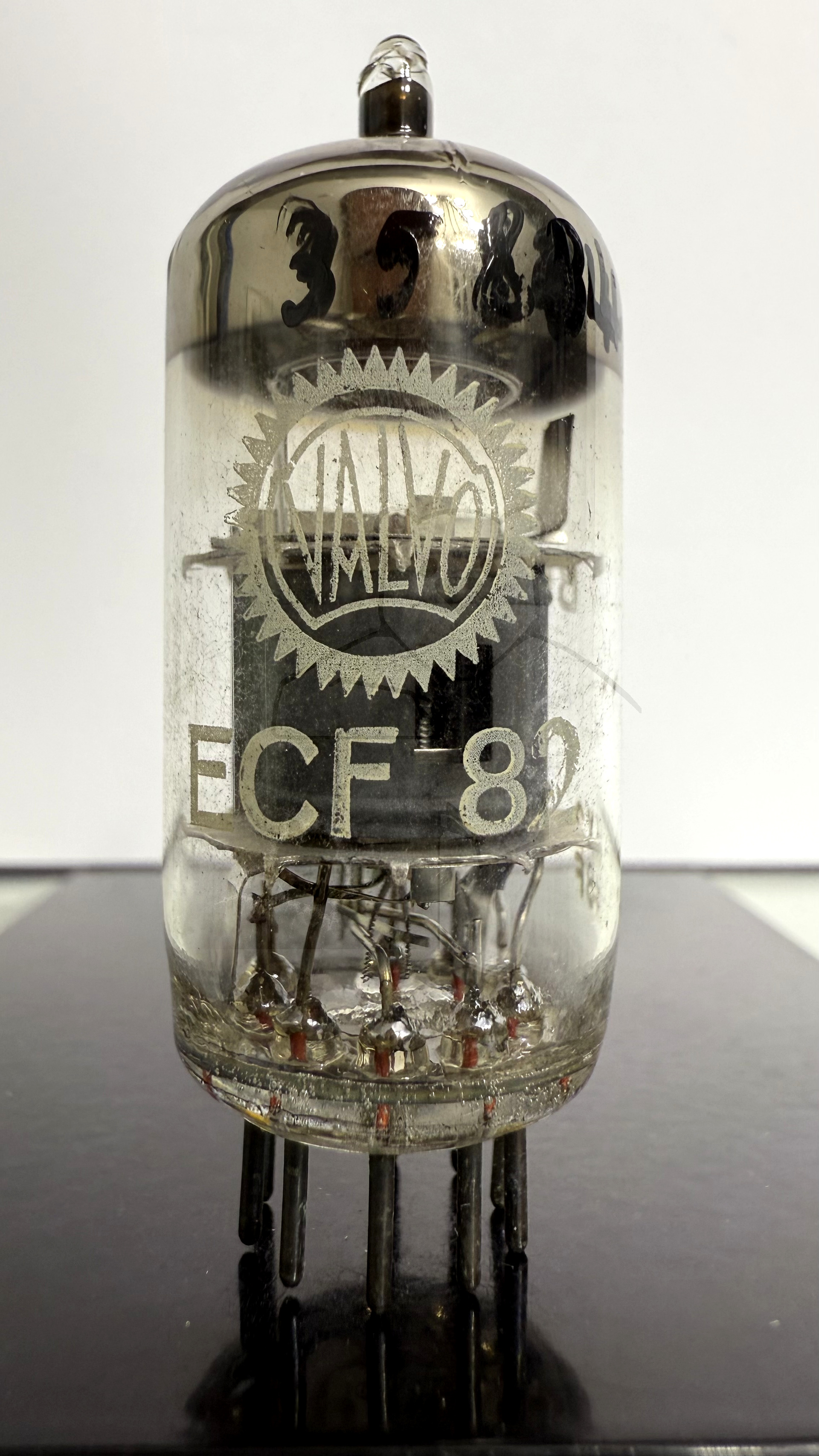

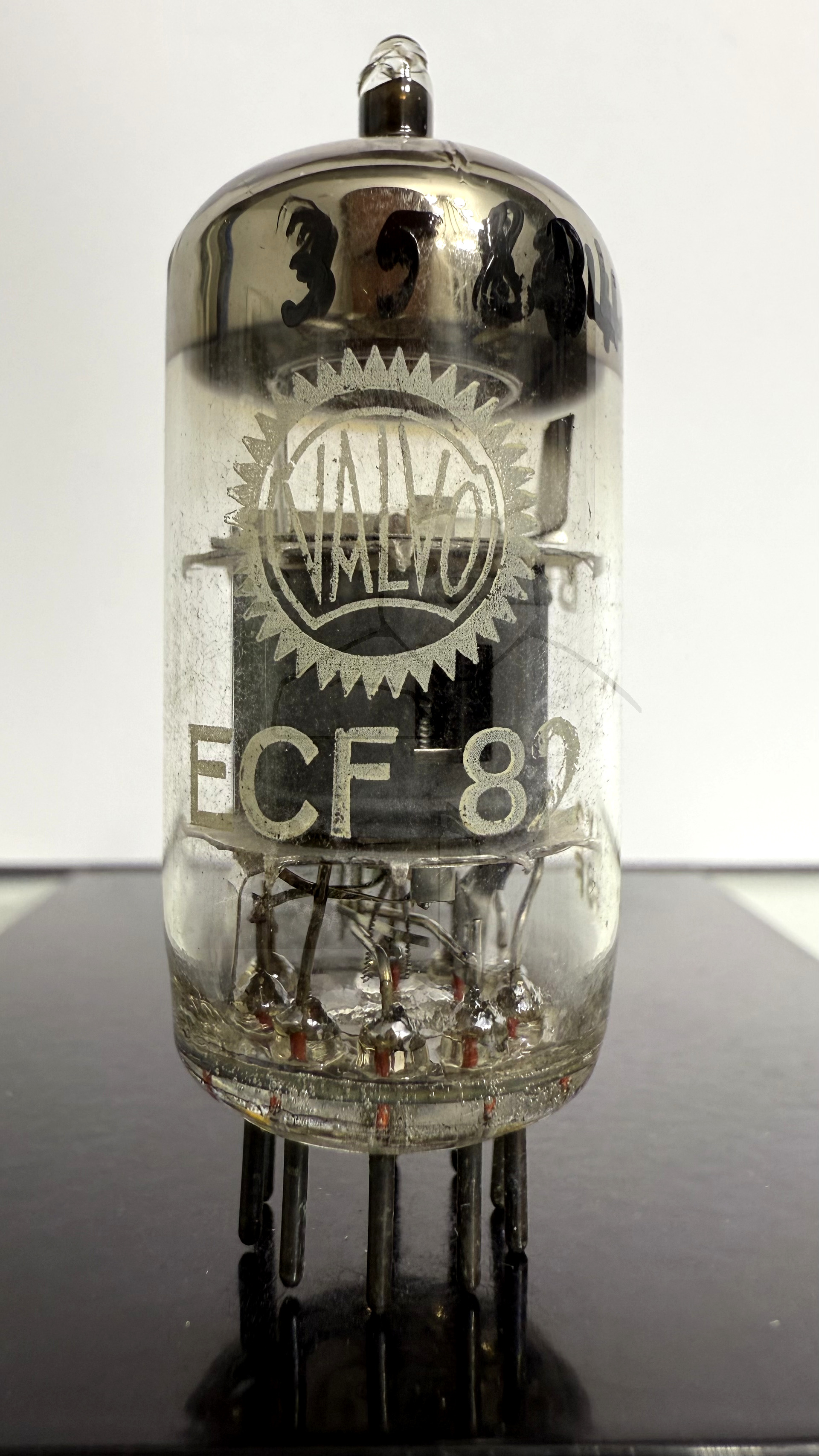

Röhre ECF82 #3584 Bild 1

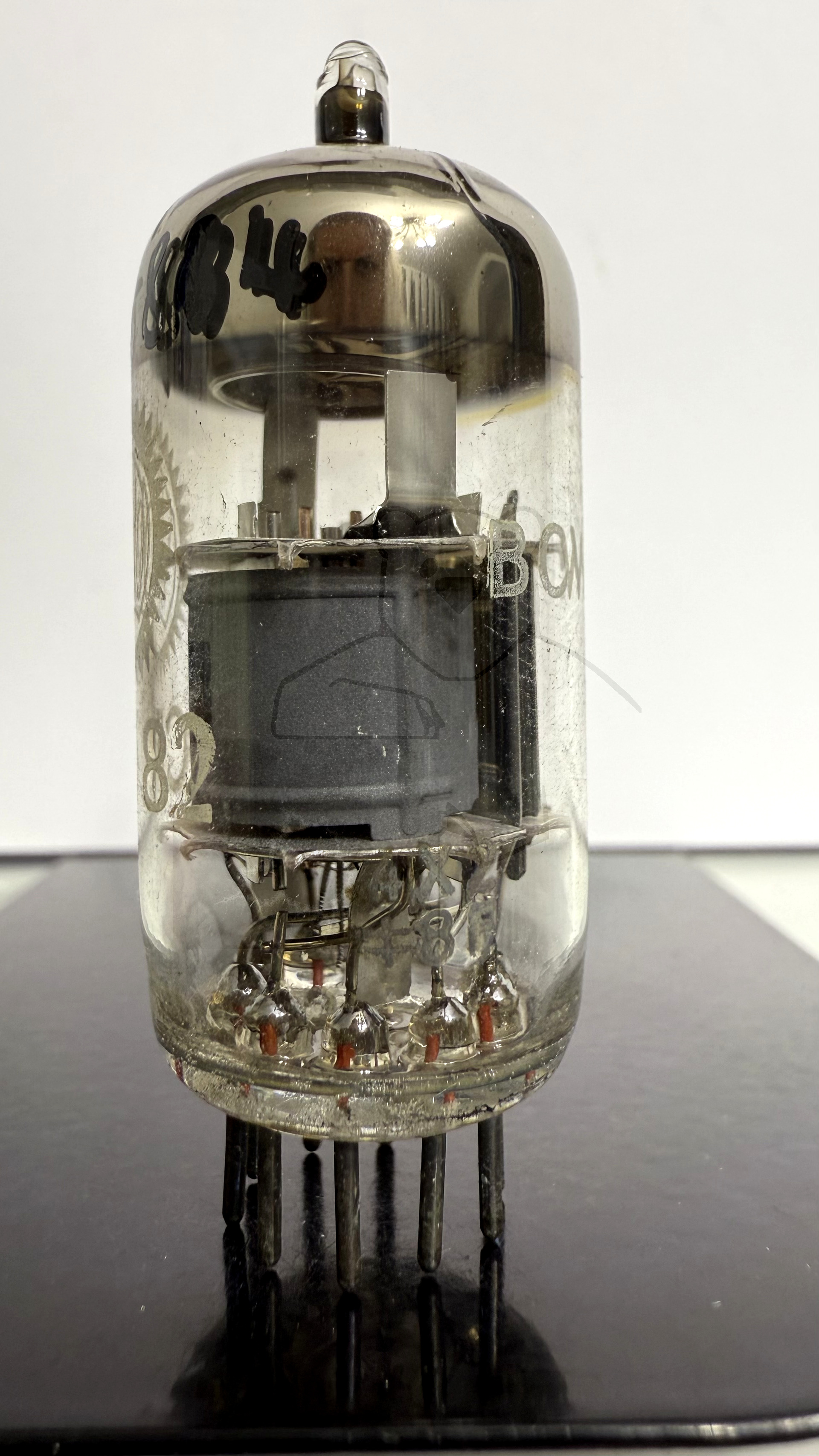

Röhre ECF82 #3584 Bild 2

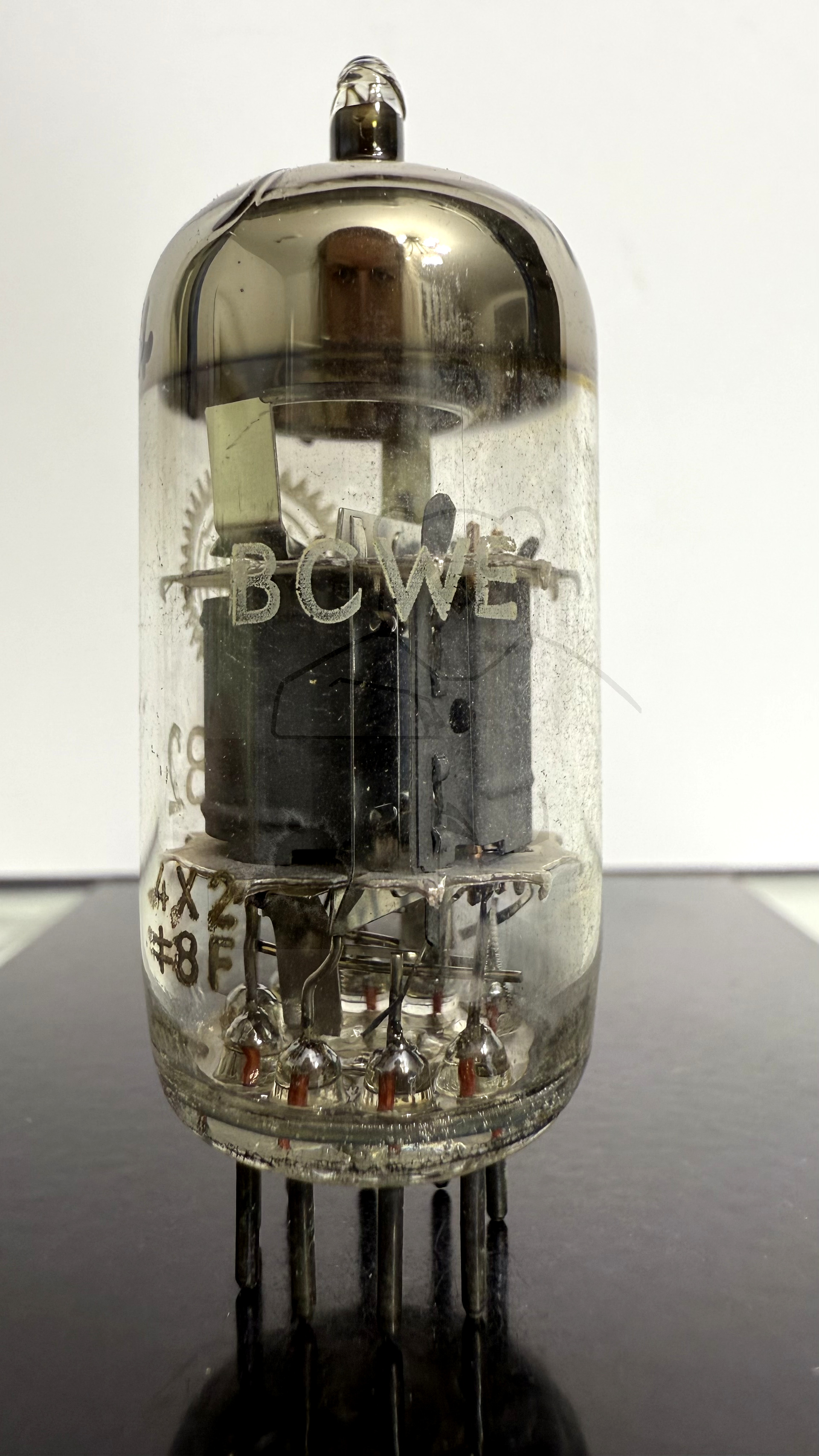

Röhre ECF82 #3584 Bild 3

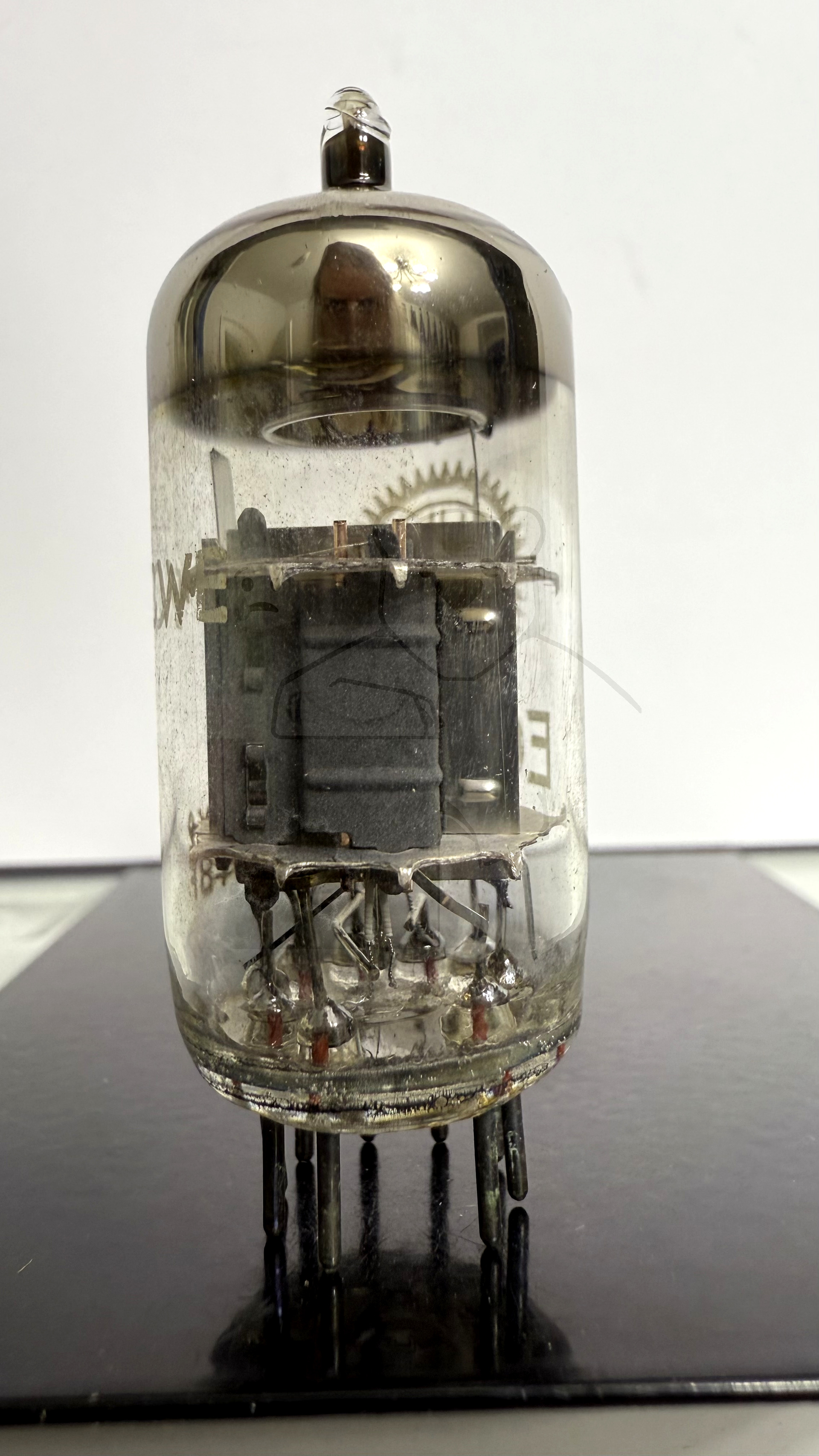

Röhre ECF82 #3584 Bild 4

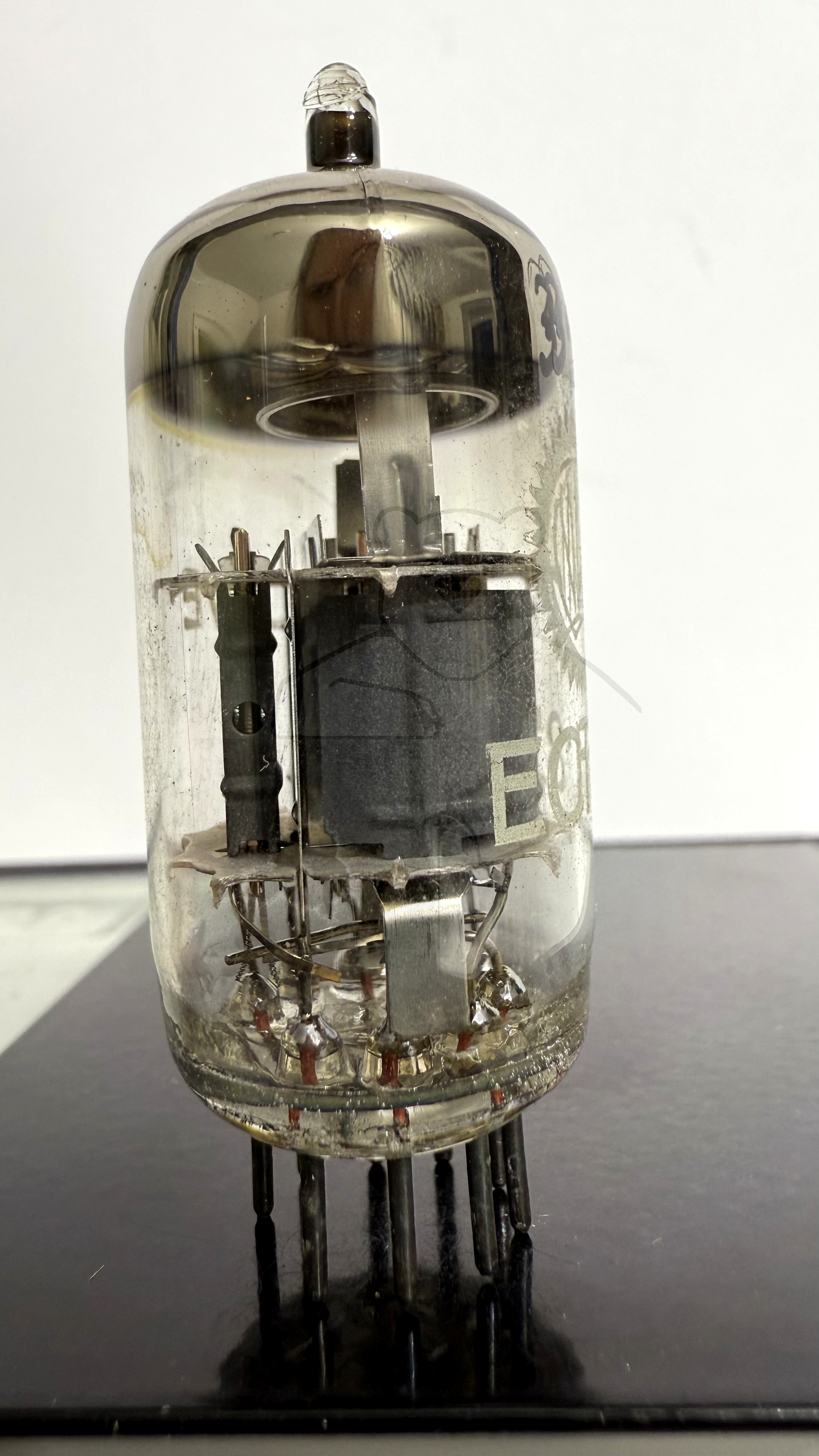

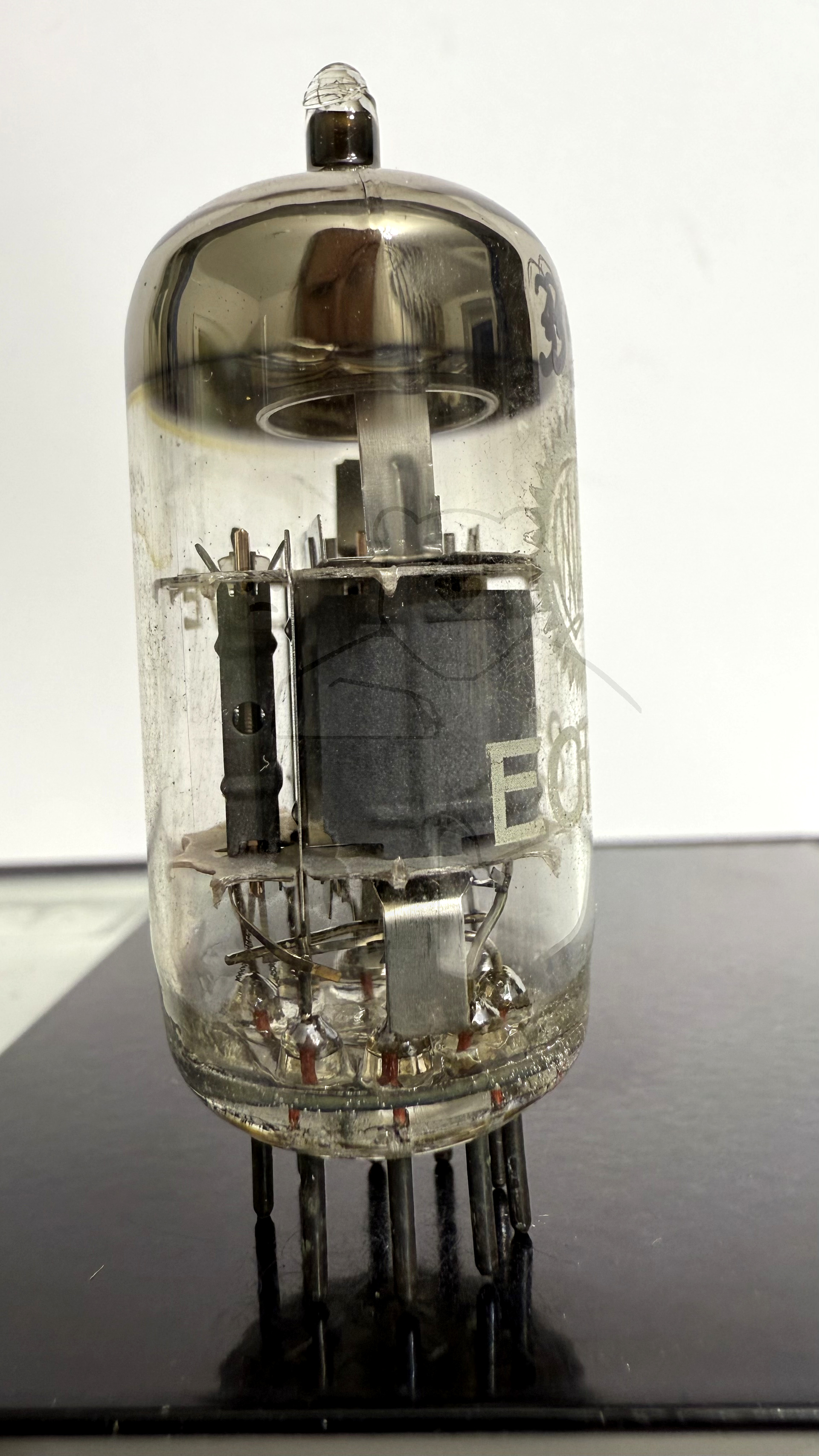

Röhre ECF82 #3584 Bild 5
Röhre ECF82 #3584 Verpackung Bild 1
Röhre ECF82 #3584 Verpackung Bild 2

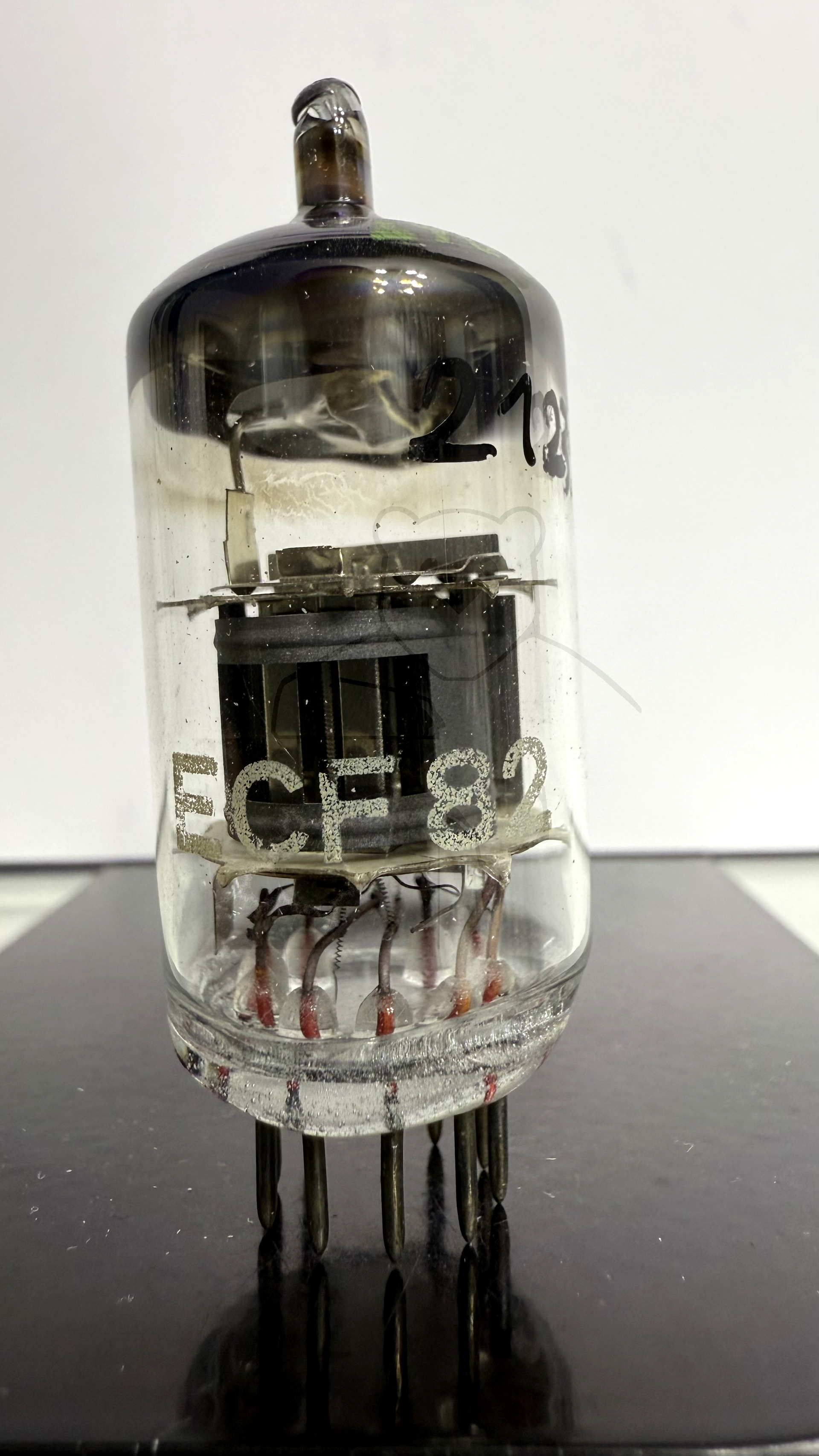

Röhre ECF82 #2123 Bild 1

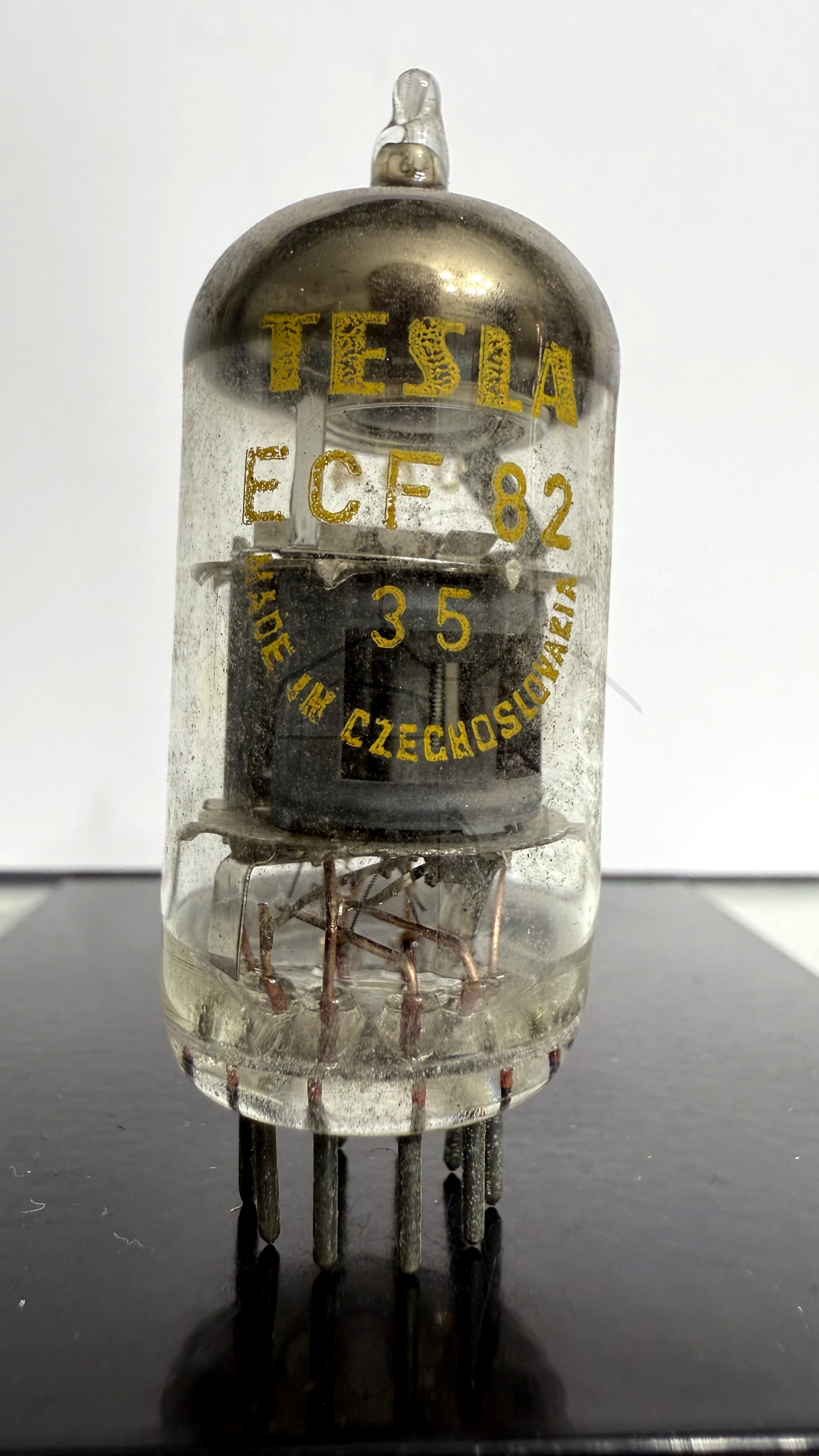

Röhre ECF82 #5025 Bild 1

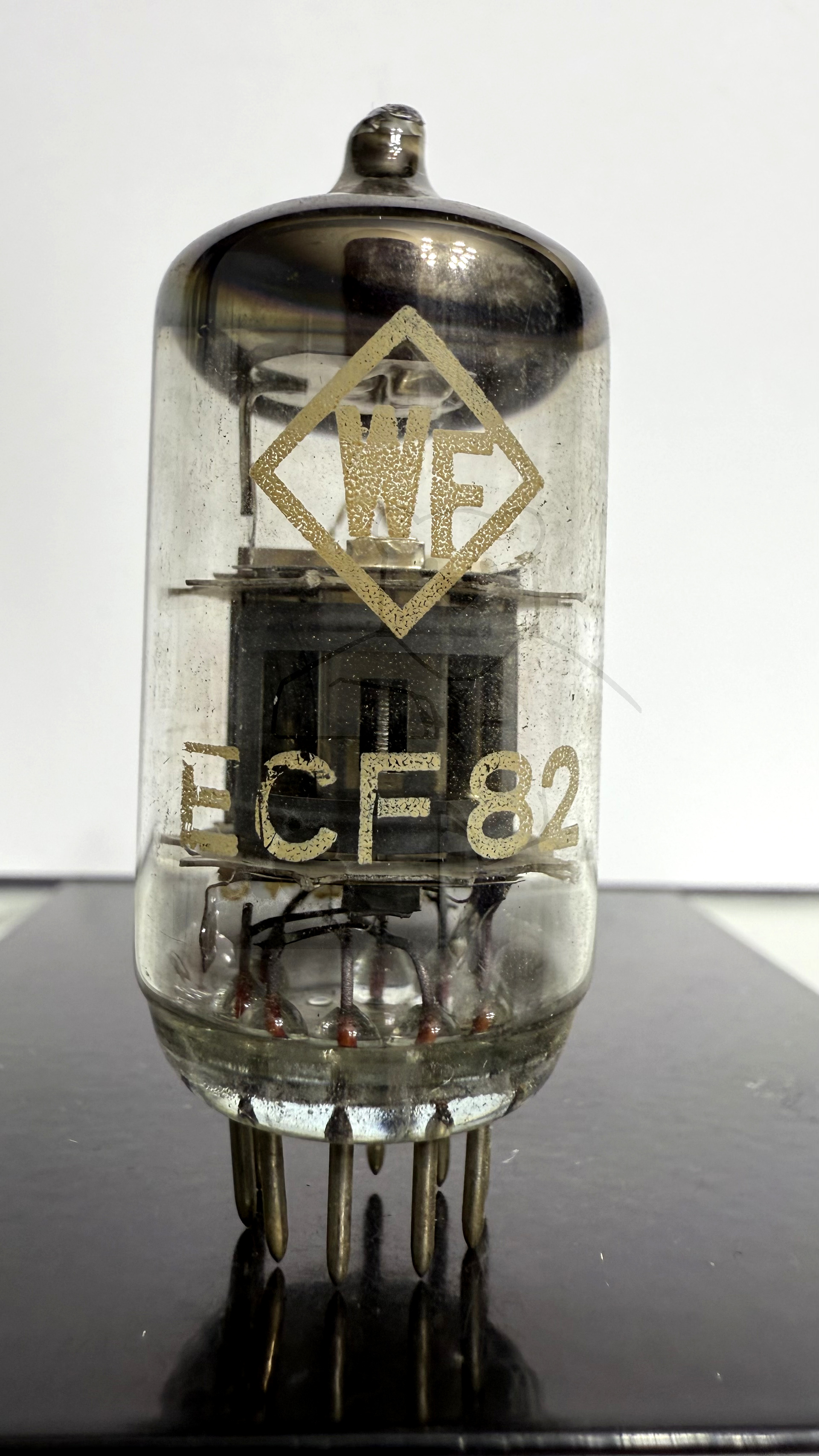

Röhre ECF82 #5568 Bild 1

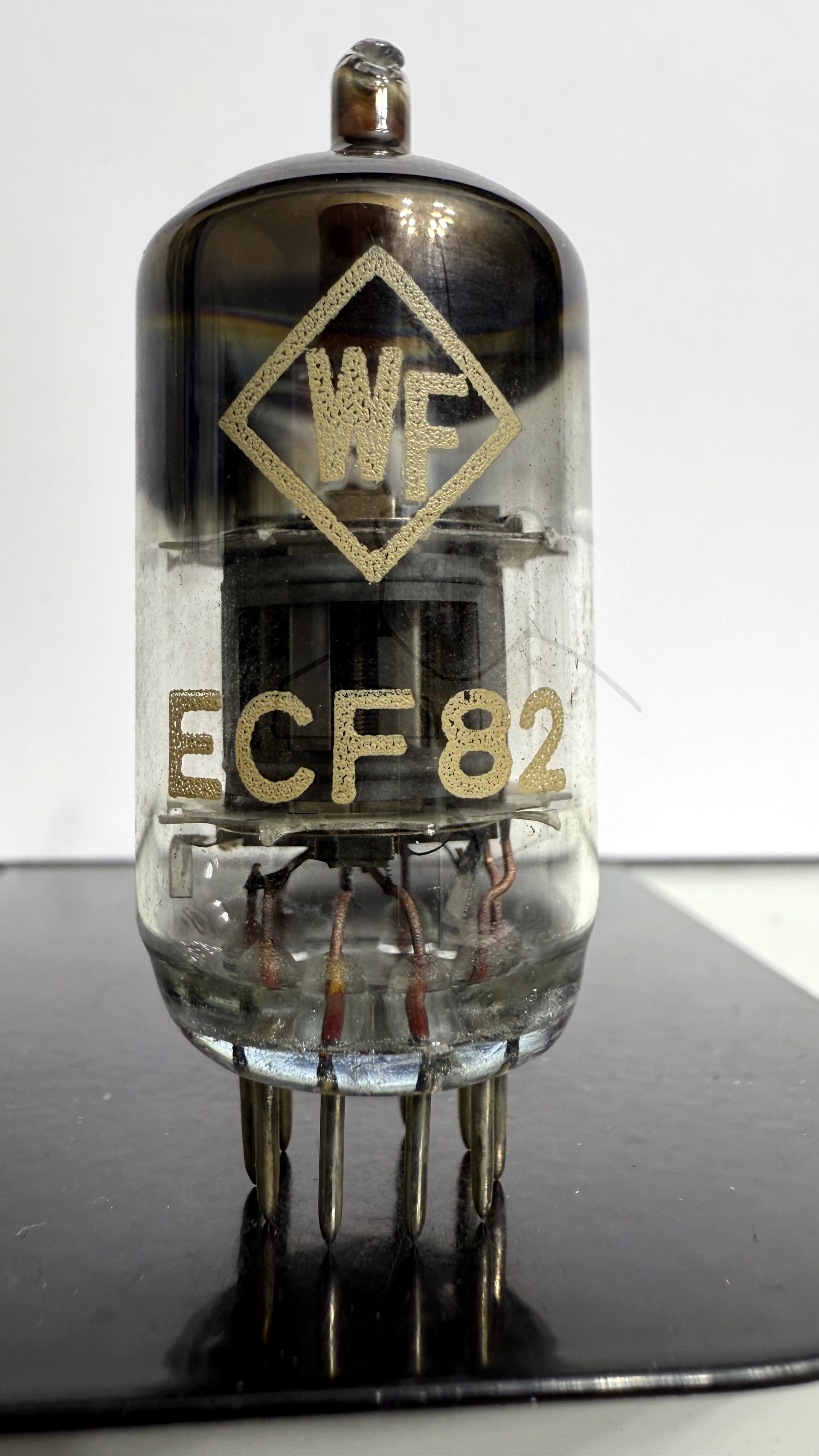

Röhre ECF82 #5704 Bild 1
Röhre ECF82 #7127 Bild 1
🔎 Alle Röhren vom Typ ECF82 in der Sammlung
- → ECF82 Inventar: 02123 Hersteller: → Funkwerk Erfurt
- → ECF82 Inventar: 02127 Hersteller: → Telefunken (Mit Raute im Boden)
- → ECF82 Inventar: 03554 Hersteller: → Tesla
- → ECF82 Inventar: 03584 Hersteller: → Valvo
- → ECF82 Inventar: 03585 Hersteller: → Valvo
- → ECF82 Inventar: 05025 Hersteller: → Tesla
- → ECF82 Inventar: 05305 Hersteller: → WF
- → ECF82 Inventar: 05568 Hersteller: → WF
- → ECF82 Inventar: 05588 Hersteller: → WF
- → ECF82 Inventar: 05611 Hersteller: → WF
- → ECF82 Inventar: 05629 Hersteller: → WF
- → ECF82 Inventar: 05630 Hersteller: → WF
- → ECF82 Inventar: 05645 Hersteller: → WF
- → ECF82 Inventar: 05660 Hersteller: → WF
- → ECF82 Inventar: 05678 Hersteller: → Tesla
- → ECF82 Inventar: 05692 Hersteller: → WF
- → ECF82 Inventar: 05704 Hersteller: → WF
- → ECF82 Inventar: 05709 Hersteller: → Tesla
- → ECF82 Inventar: 05716 Hersteller: → WF
- → ECF82 Inventar: 05760 Hersteller: → Tesla
- → ECF82 Inventar: 05763 Hersteller: → Tesla
- → ECF82 Inventar: 05814 Hersteller: → Tesla
- → ECF82 Inventar: 05818 Hersteller: → WF
- → ECF82 Inventar: 05828 Hersteller: → Tesla
- → ECF82 Inventar: 05832 Hersteller: → WF
- → ECF82 Inventar: 05840 Hersteller: → Tesla
- → ECF82 Inventar: 05875 Hersteller: → WF
- → ECF82 Inventar: 05876 Hersteller: → WF
- → ECF82 Inventar: 07127 Hersteller: → Valrad
- → ECF82 Inventar: 07162 Hersteller: → Mazda
