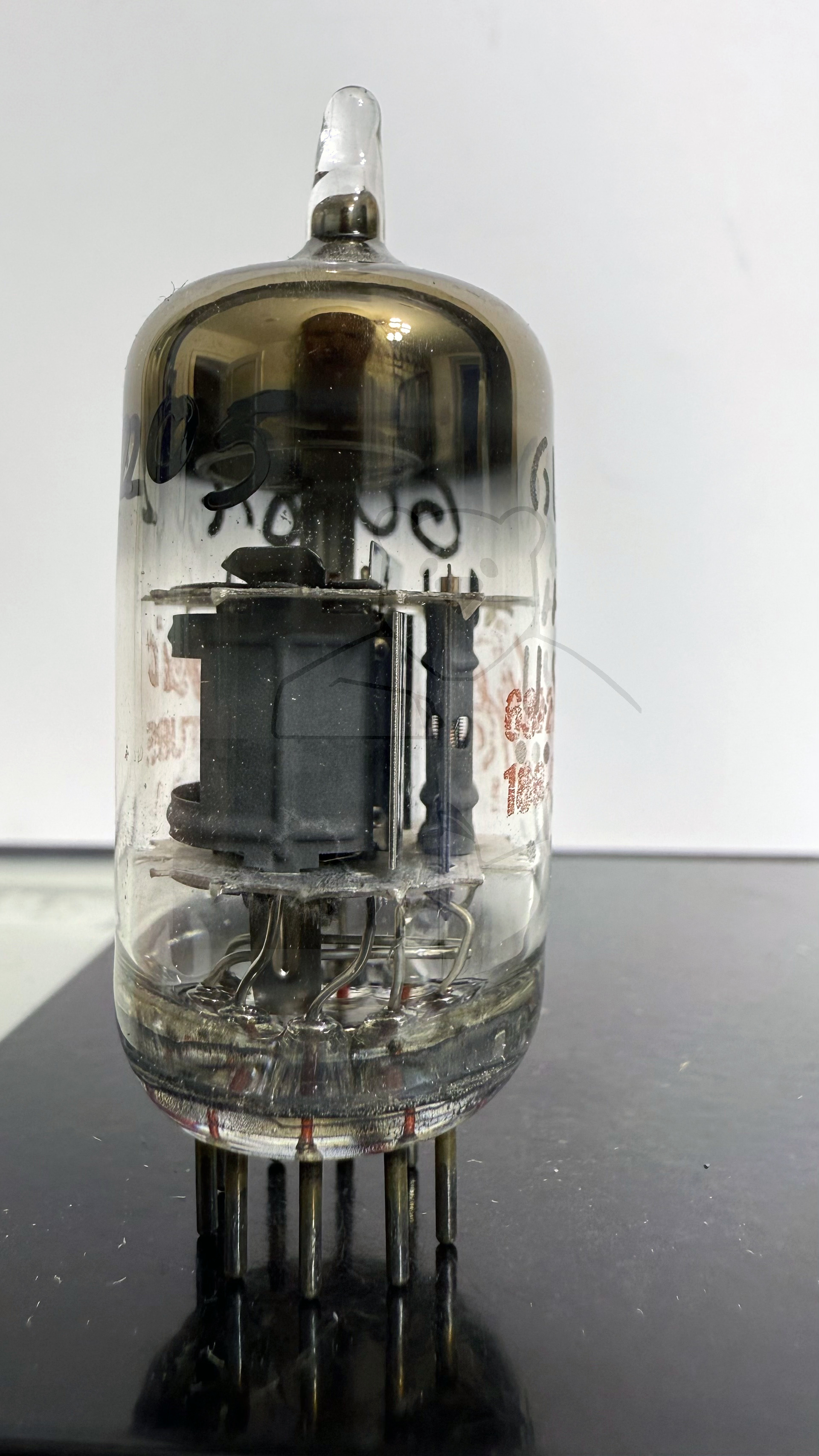

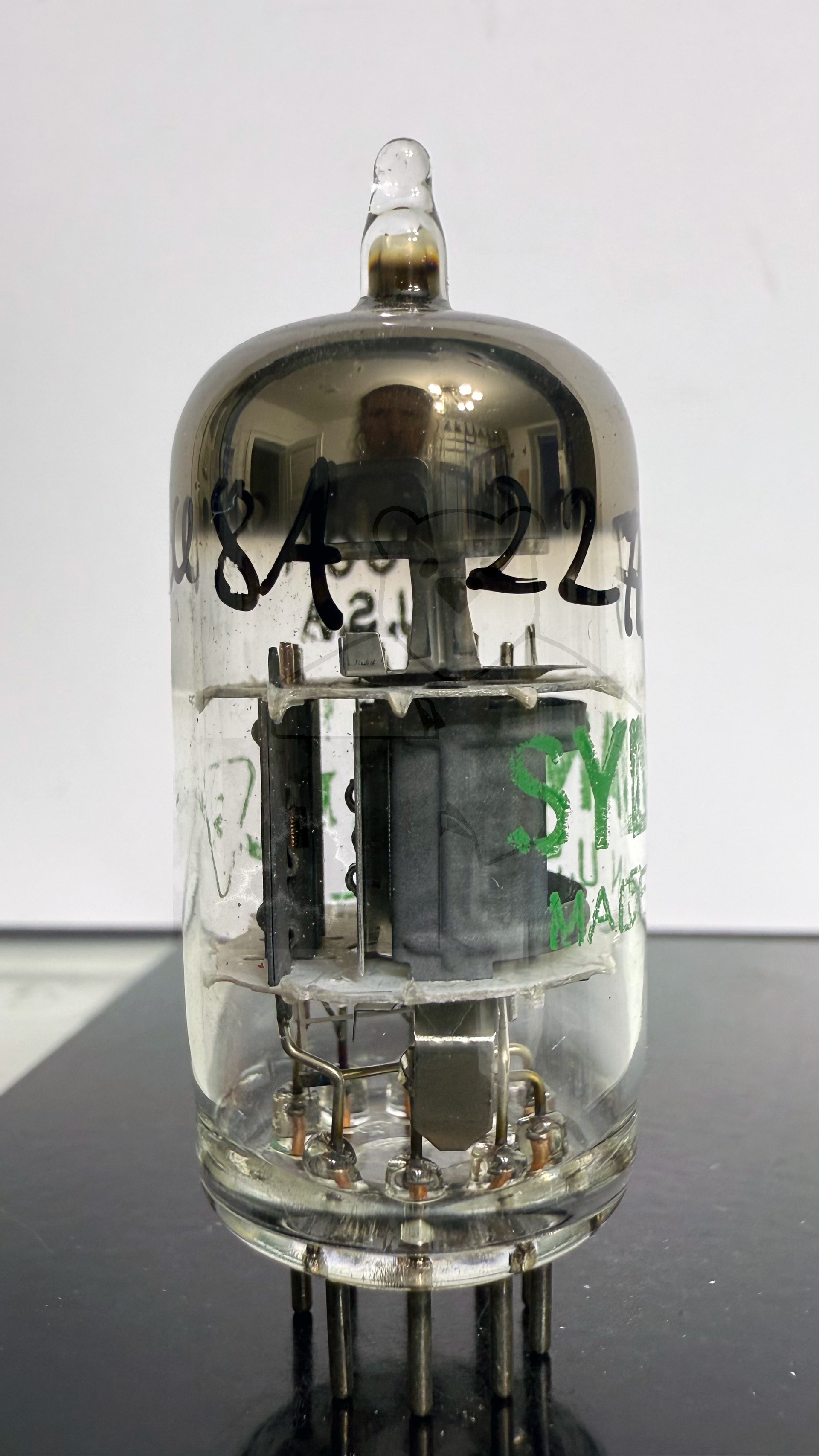

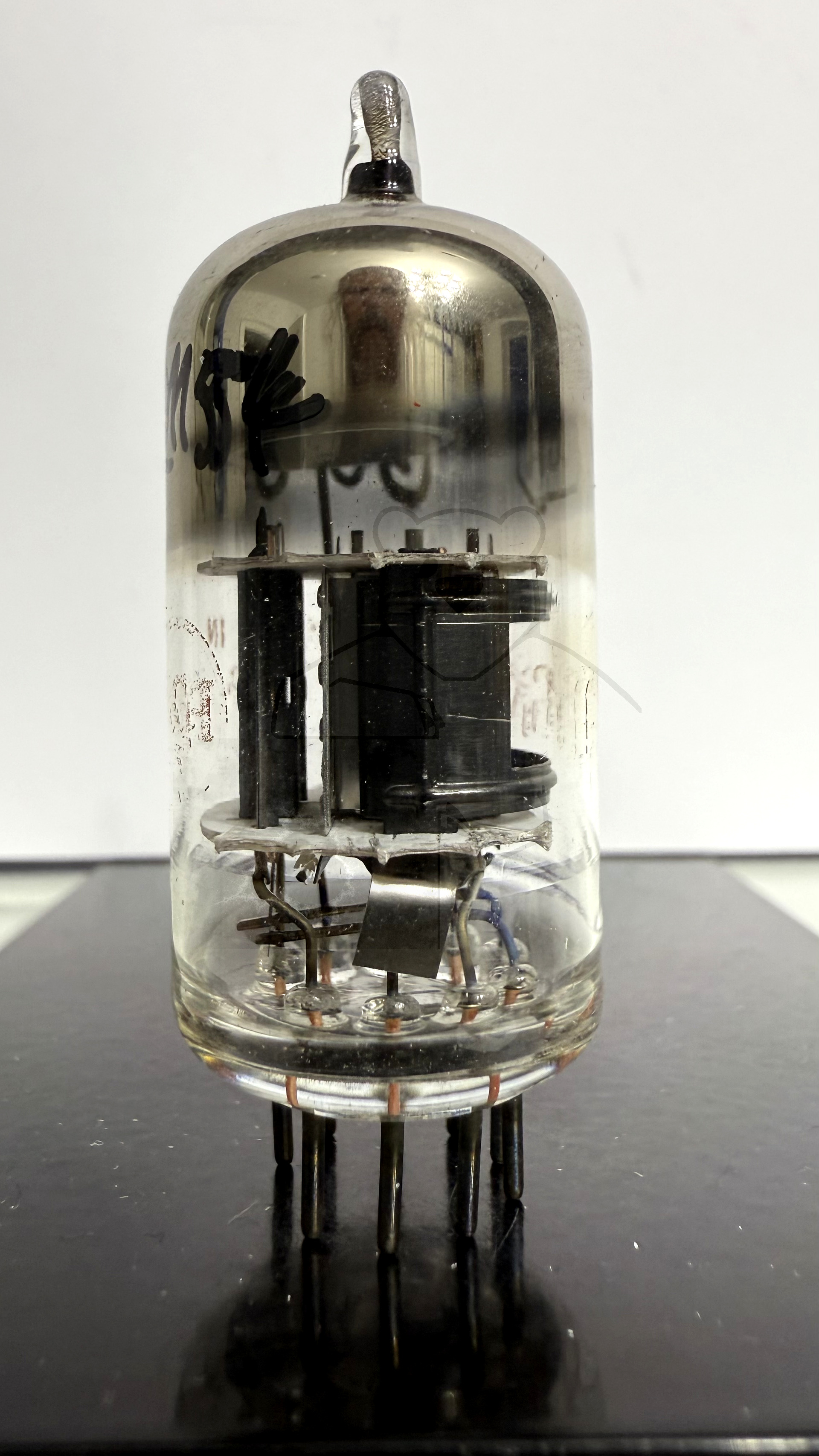

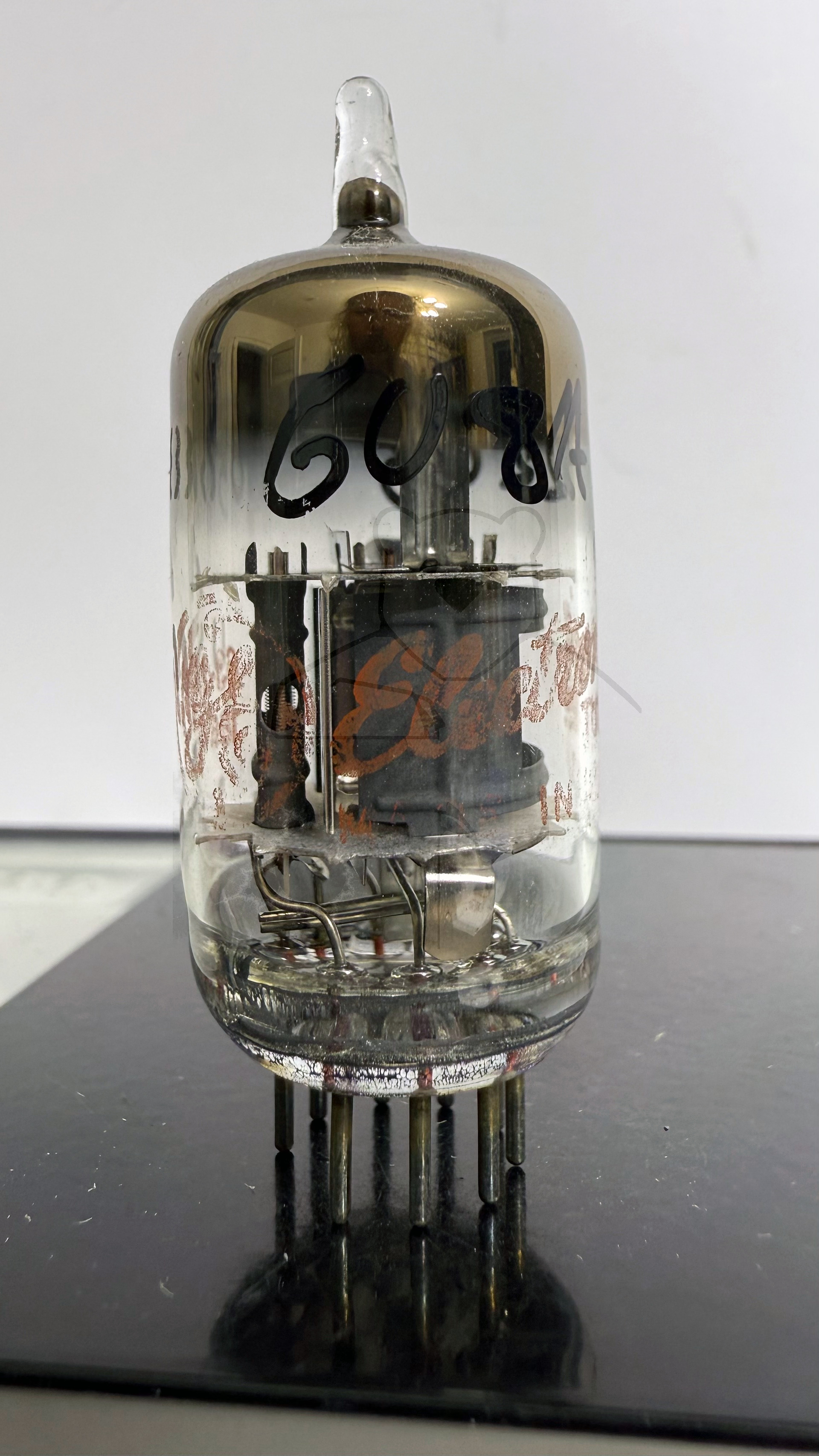

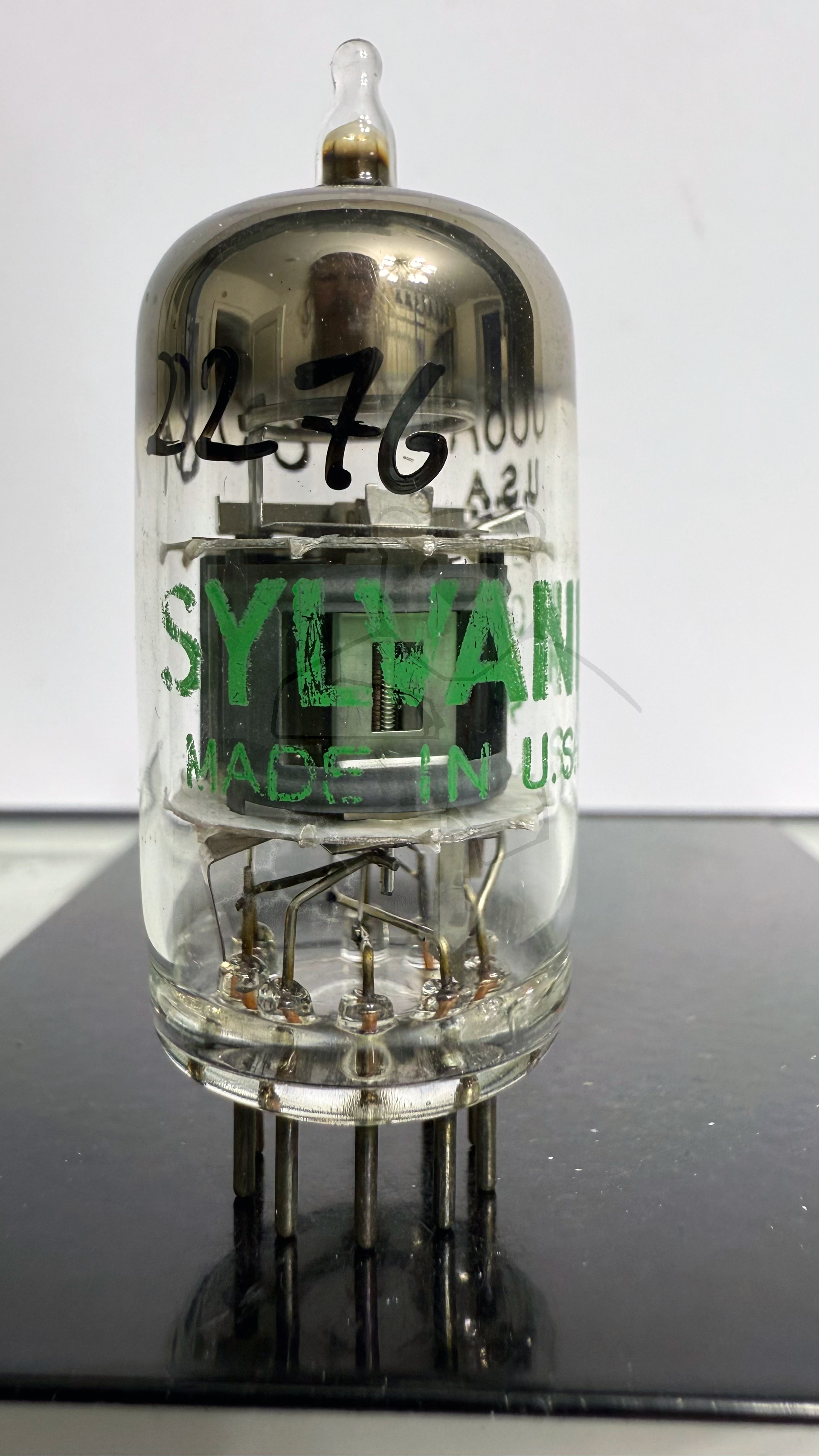

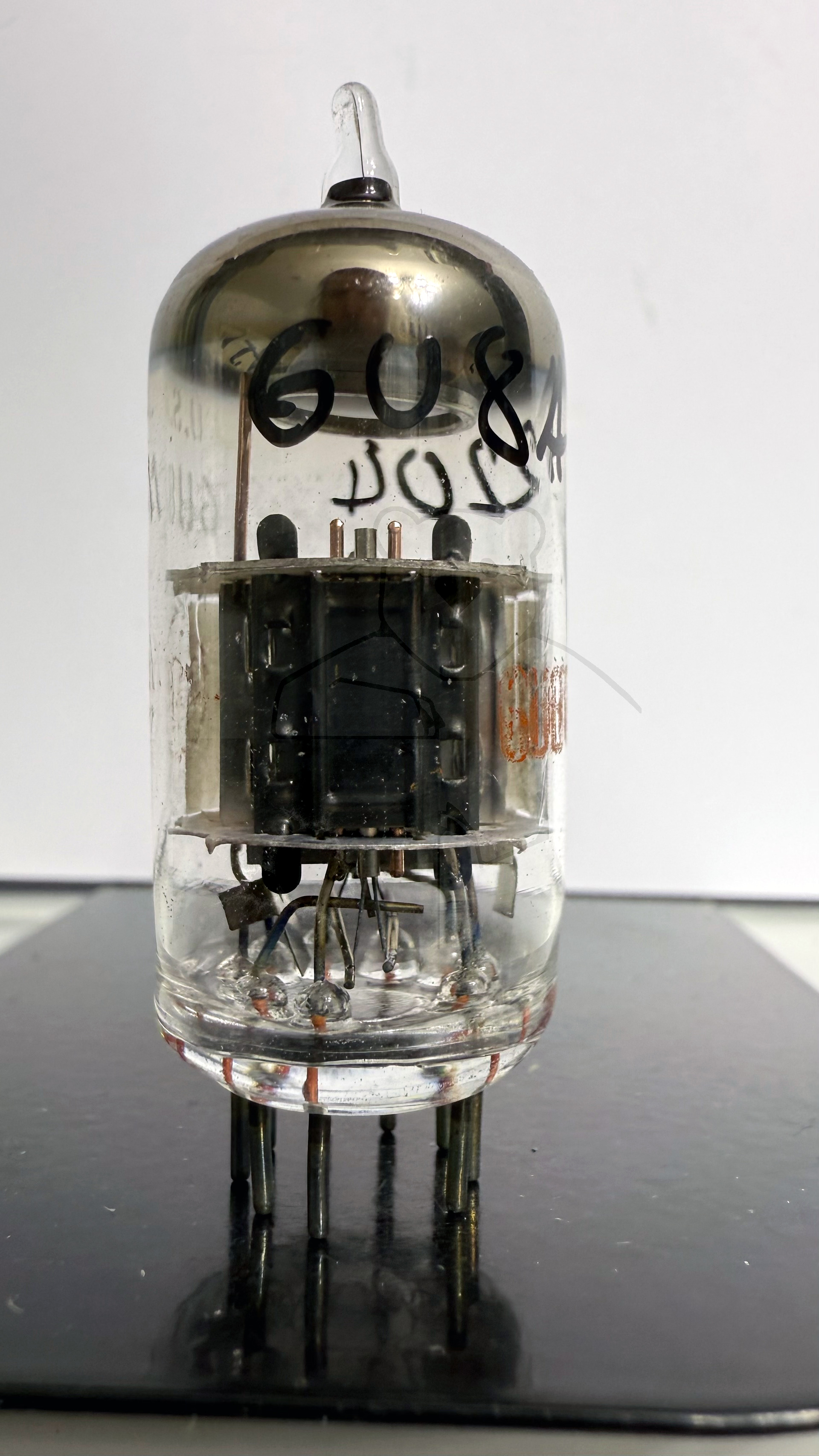

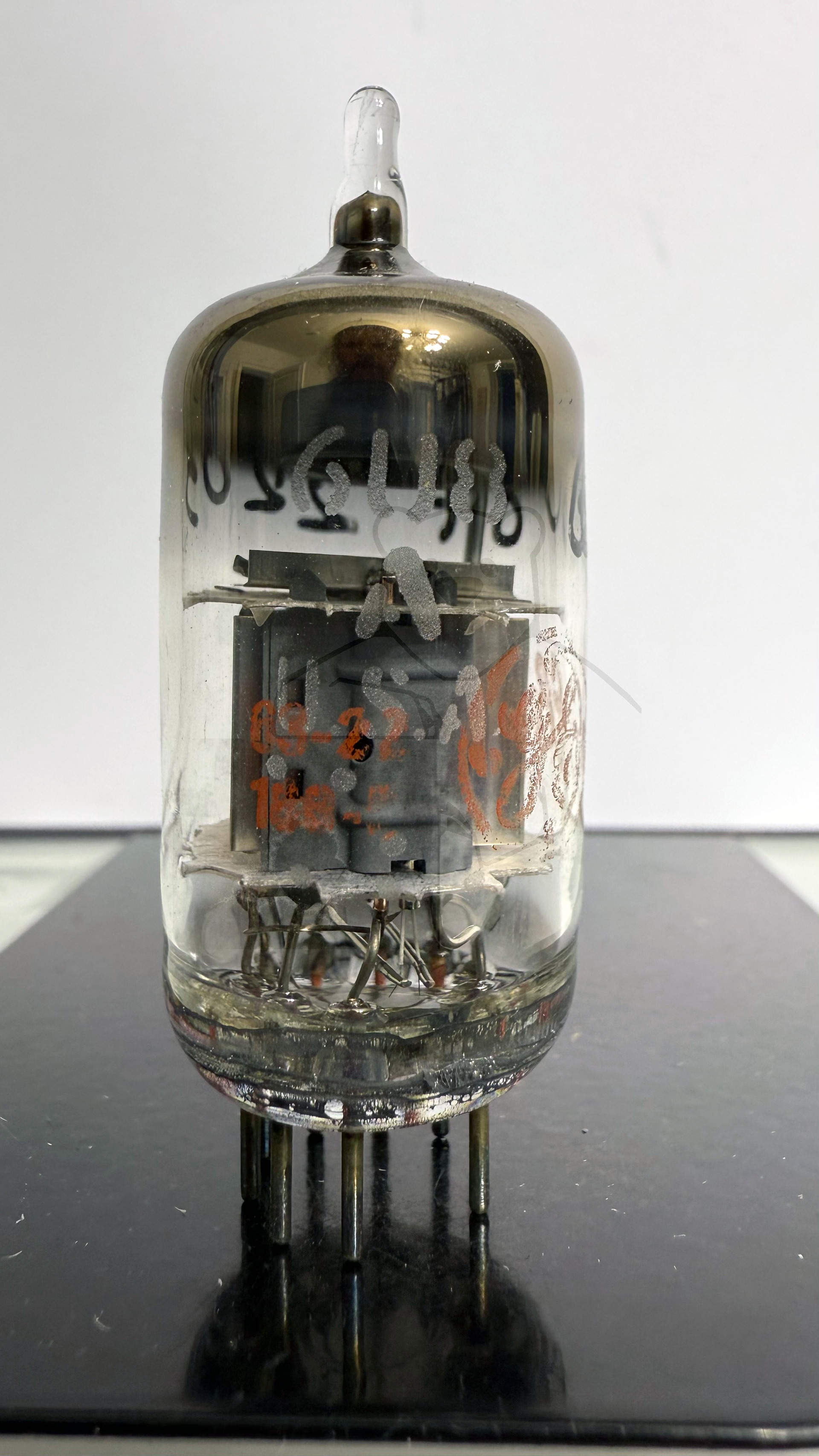

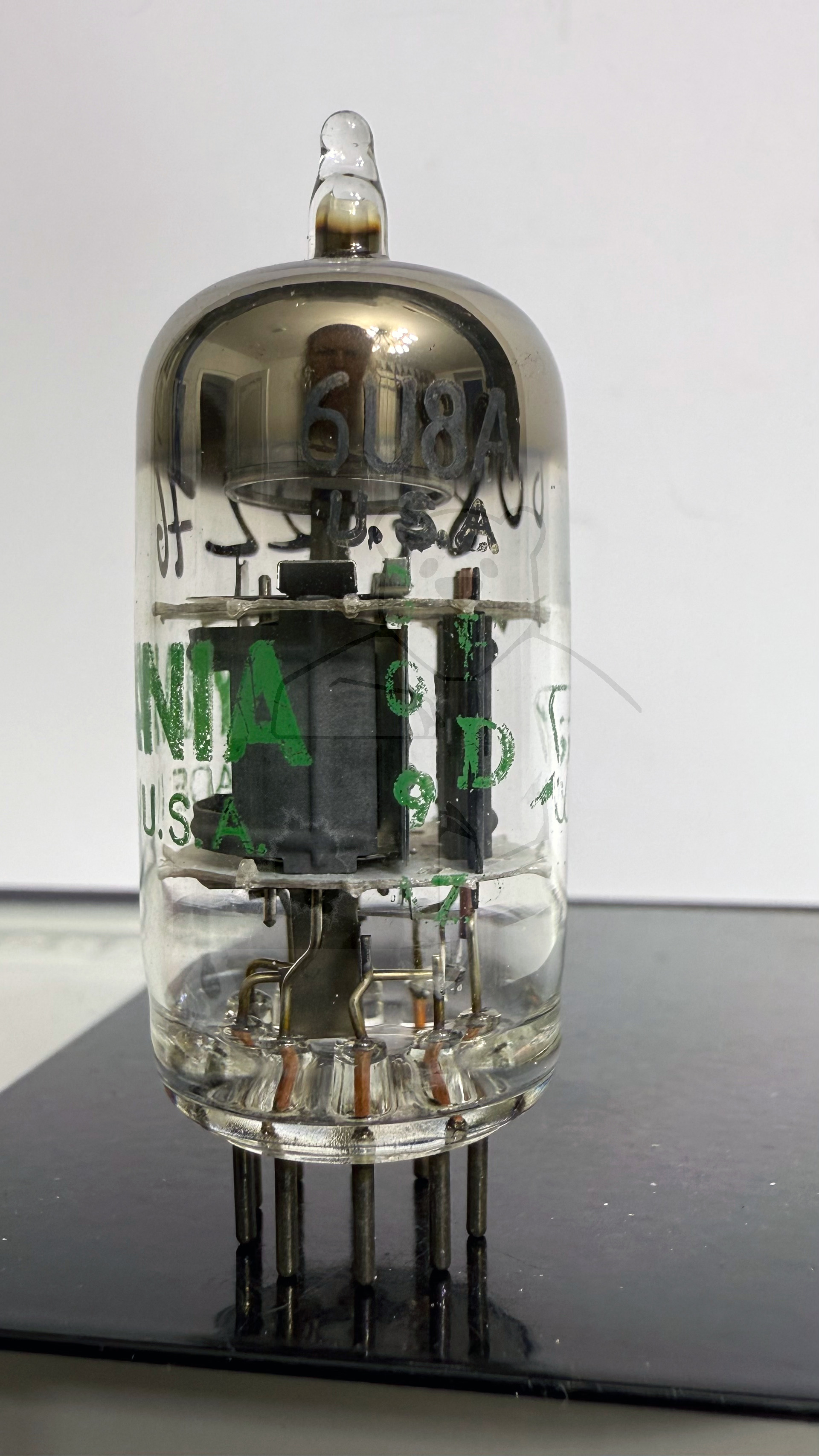

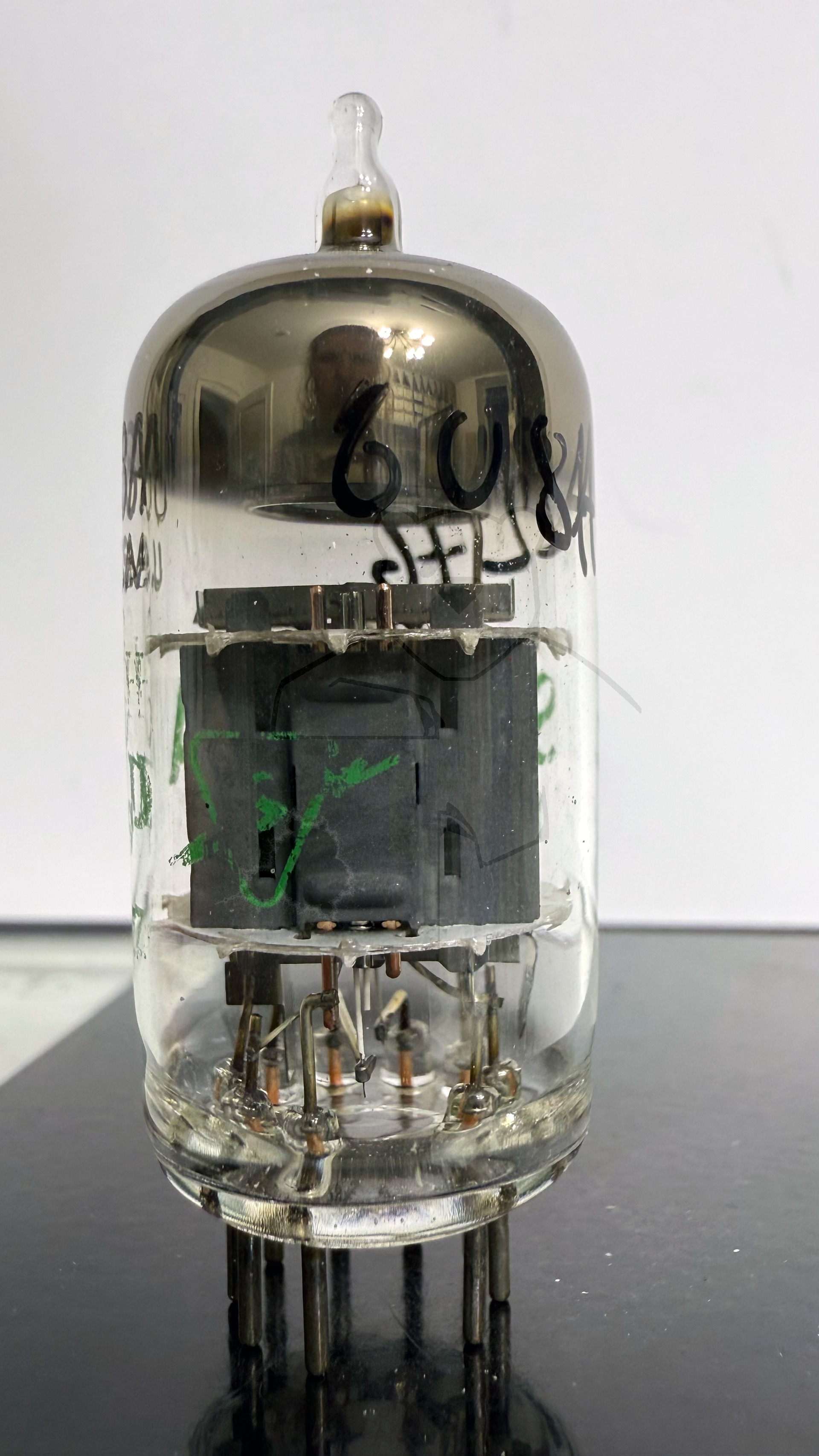

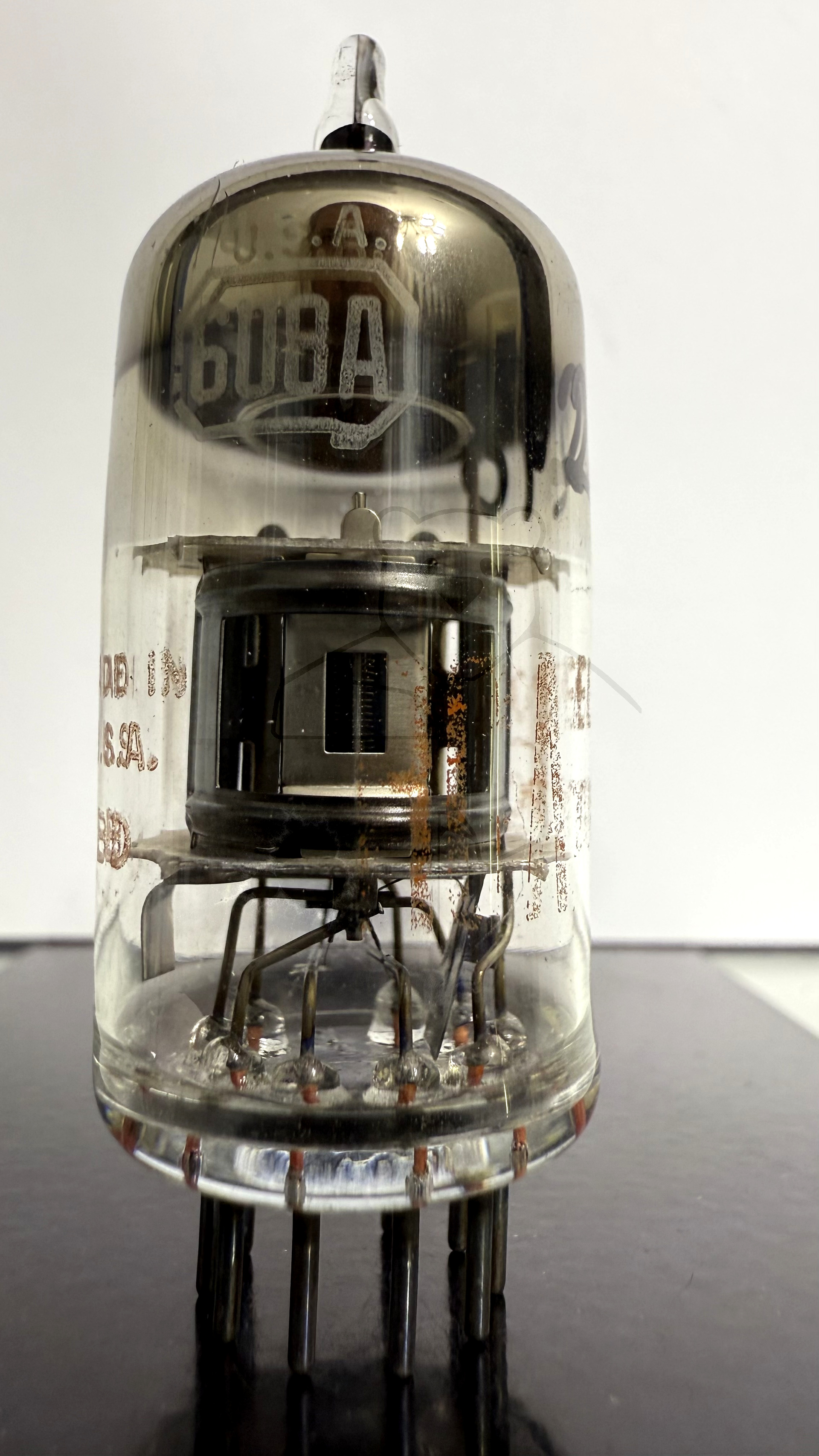

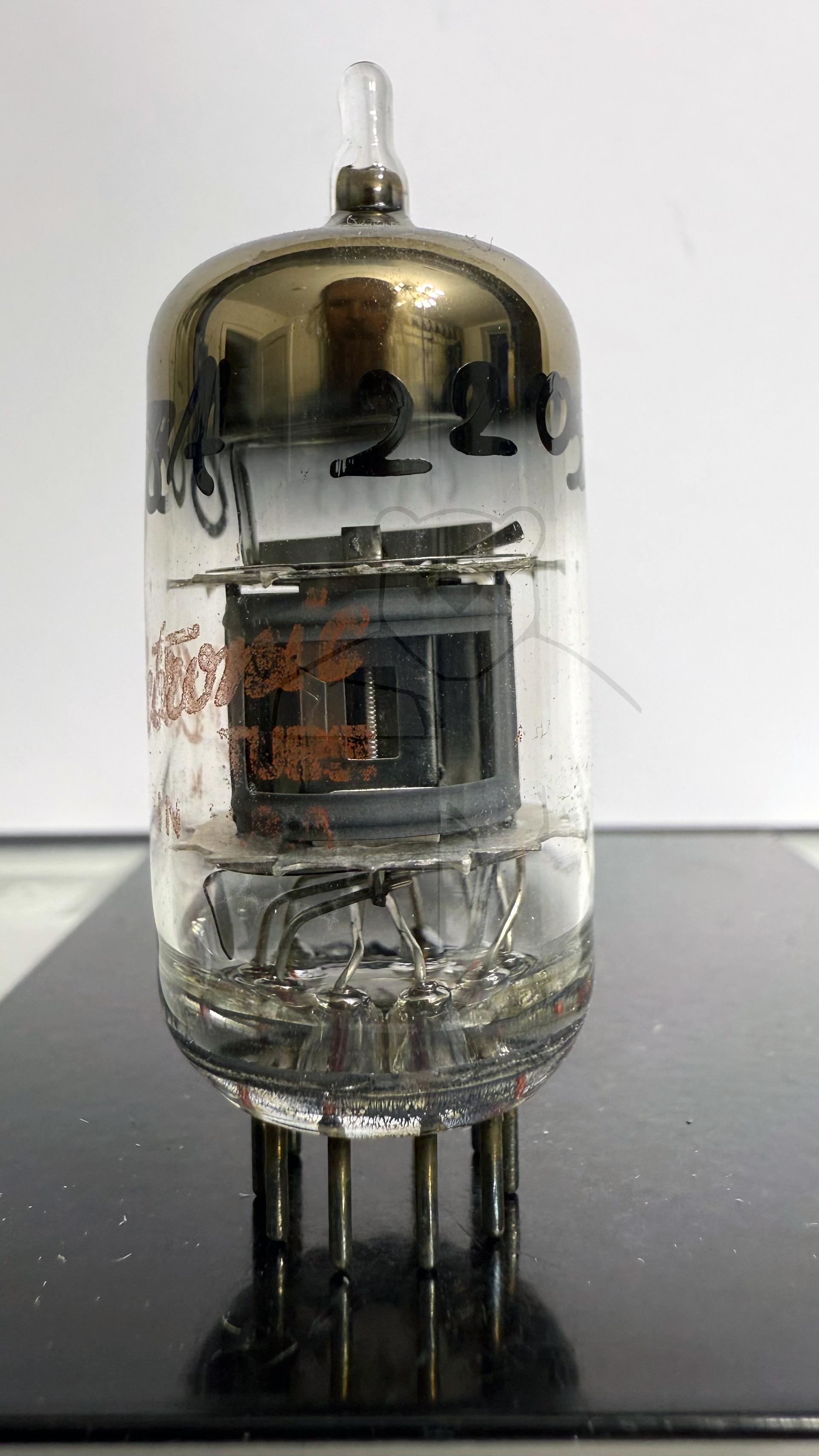

Daten und Bilder der Röhre: 6U8A

🔎 Beschreibung der Röhre: 6U8A

Name	6U8A
Vergleichsname	6678 → 6U8 → ECF82
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,45
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 21:37:27

🔎 Beschreibung der Systeme für die Röhre: 6U8A

	System 1	System 2
Kathode	8	7
Gitter 1	9	2
Gitter 2		3
Gitter 3		7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1	6
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	7	7
Funktion	→ Oszillator	→ Mischroehre

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der 6U8A

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: 6U8A
Datenblatt 6U8 ECF82 RFT.pdf (141 kB)
Datenblatt 6U8 Mazda Belvu [www.tubedata.info].pdf (107 kB)
Datenblatt 6U8 Mullard [www.tubedata.info].pdf (124 kB)
Datenblatt 6U8 Tung-Sol [www.tubedata.info].pdf (81 kB)
Datenblatt 6U8A General Electric.pdf (631 kB)
Datenblatt 6U8A RCA [www.tubedata.info].pdf (310 kB)
Datenblatt 6U8A Tung-Sol [www.tubedata.info].pdf (300 kB)
Pruefkarte 6U8 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (214 kB)
Pruefkarte 6U8 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (229 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
