Daten und Bilder der Röhre: ECF801

🔎 Beschreibung der Röhre: ECF801

Name	ECF801
Vergleichsname	6GJ7 → EAF801
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,41
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	19.03.2016 00:47:51

🔎 Beschreibung der Systeme für die Röhre: ECF801

	System 1	System 2
Kathode	1, 3	1, 3
Gitter 1	9	2
Gitter 2		7
Gitter 3		1, 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8	6
Anode 2
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	1, 3	1, 3
Funktion	→ Bildsynchronisation	→ Hochfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

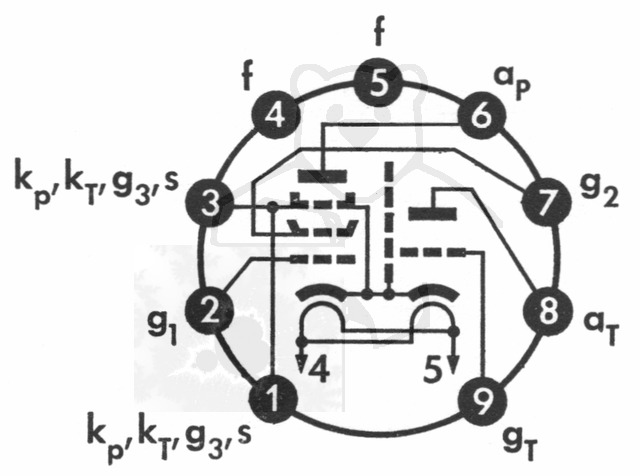

🔎 Sockelschaltung der ECF801

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: ECF801
Datenblatt ECF801 Mazda Belvu [www.tubedata.info].pdf (754 kB)
Datenblatt ECF801 Philips [www.tubedata.info].pdf (159 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären

🔎 Bilder der Röhre: ECF801

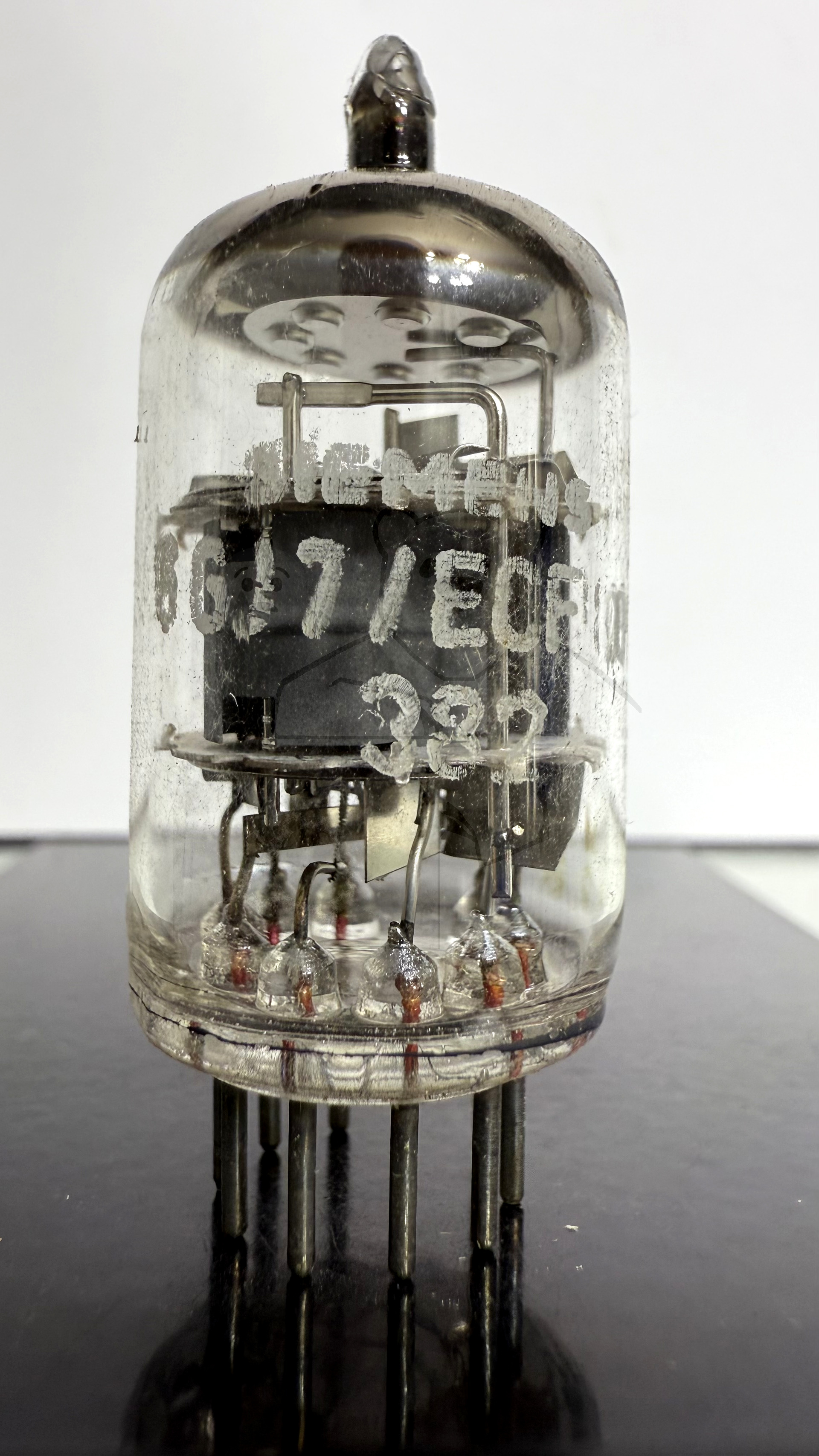

Röhre ECF801 #7133 Bild 1

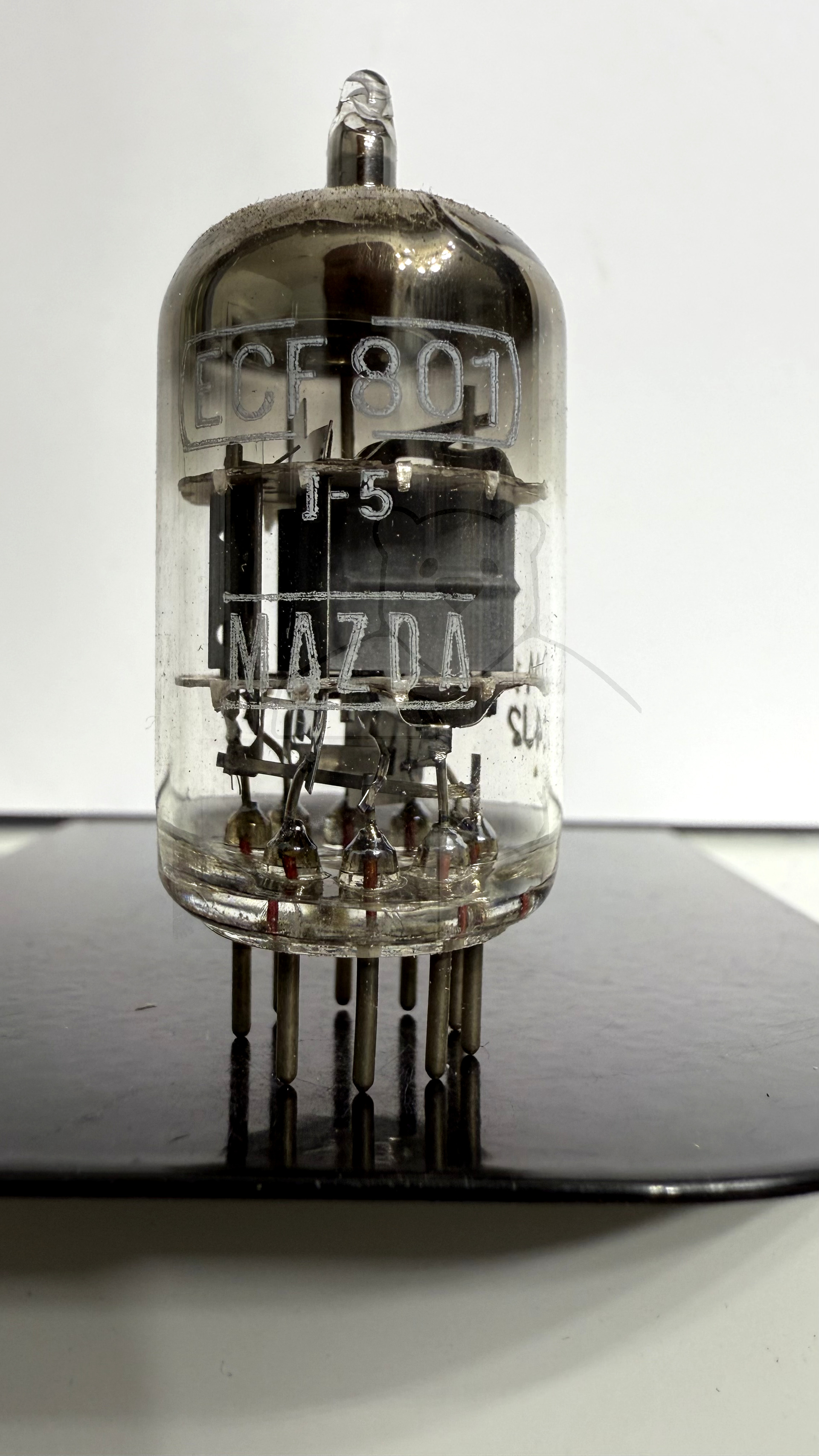

Röhre ECF801 #7128 Bild 1

🔎 Alle Röhren vom Typ ECF801 in der Sammlung

→ ECF801 Inventar: 07128 Hersteller: → Mazda

→ ECF801 Inventar: 07133 Hersteller: → Siemens
