🔎 Beschreibung der Röhre: EAF801
| Name | EAF801 |
| Vergleichsname | 6GJ7 → ECF801 |
| Heizspannung (Volt) | 6,3 |
| Heizstrom (Ampère) | 0,3 |
| Art der Heizung | Indirekt |
| Röhren mit Sockel | → Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol. |
| Zusätzliche Informationen | |
| Letzte Änderung | 18.03.2016 19:57:09 |
🔎 Beschreibung der Systeme für die Röhre: EAF801
| System 1 | System 2 | |
| Kathode | 3 | 3 |
| Gitter 1 | 2 | |
| Gitter 2 | 1 | |
| Gitter 3 | 9 | |
| Gitter 4 | ||
| Gitter 5 | ||
| Gitter 6 | ||
| Gitter 7 | ||
| Anode 1 | 6 | 8 |
| Anode 2 | ||
| Leuchtschirm | ||
| Heizung | 4, 5 | 4, 5 |
| Abschirmung | 7 | 7 |
| Funktion | → Hochfrequenzverstaerker, Pentode |
→ Demodulator, Hochfrequenz |
Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

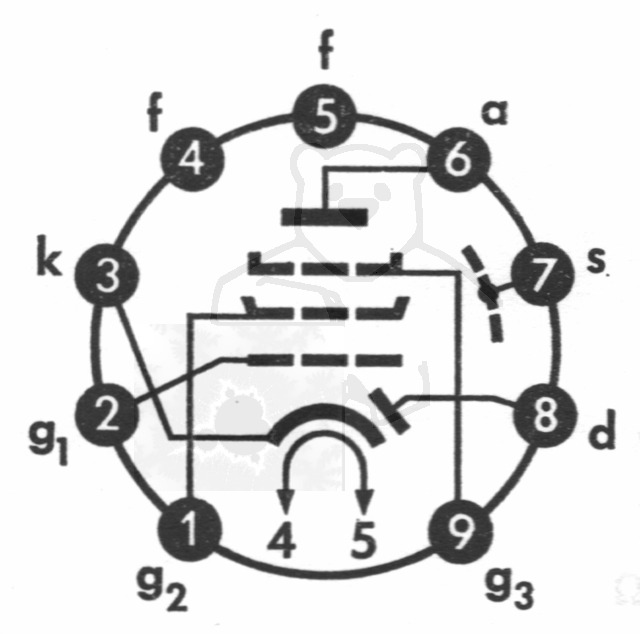

🔎 Sockelschaltung der EAF801
Bildquelle: Telefunken Datenblatt
🔎 Datenblätter zur Röhre: EAF801
Datenblatt EAF801 Telefunken [www.tubedata.info].pdf (728 kB)
Datenblatt EAF801 Telefunken Handbuch der Rundfunk Roehren Band 1.pdf (823 kB)
Pruefkarte EAF801 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (123 kB)
Pruefkarte EAF801 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (108 kB)Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
🔎 Bilder der Röhre: EAF801

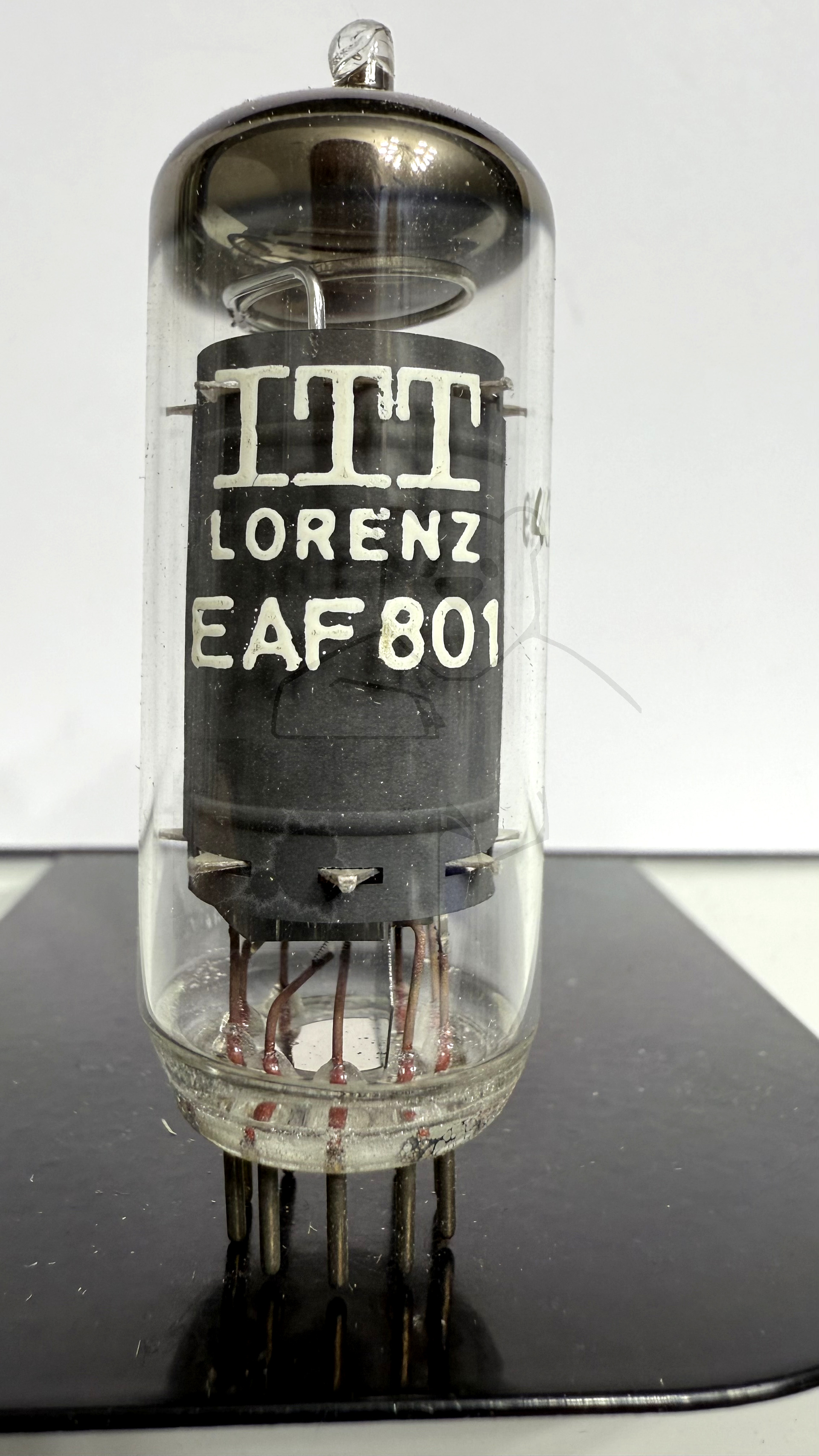

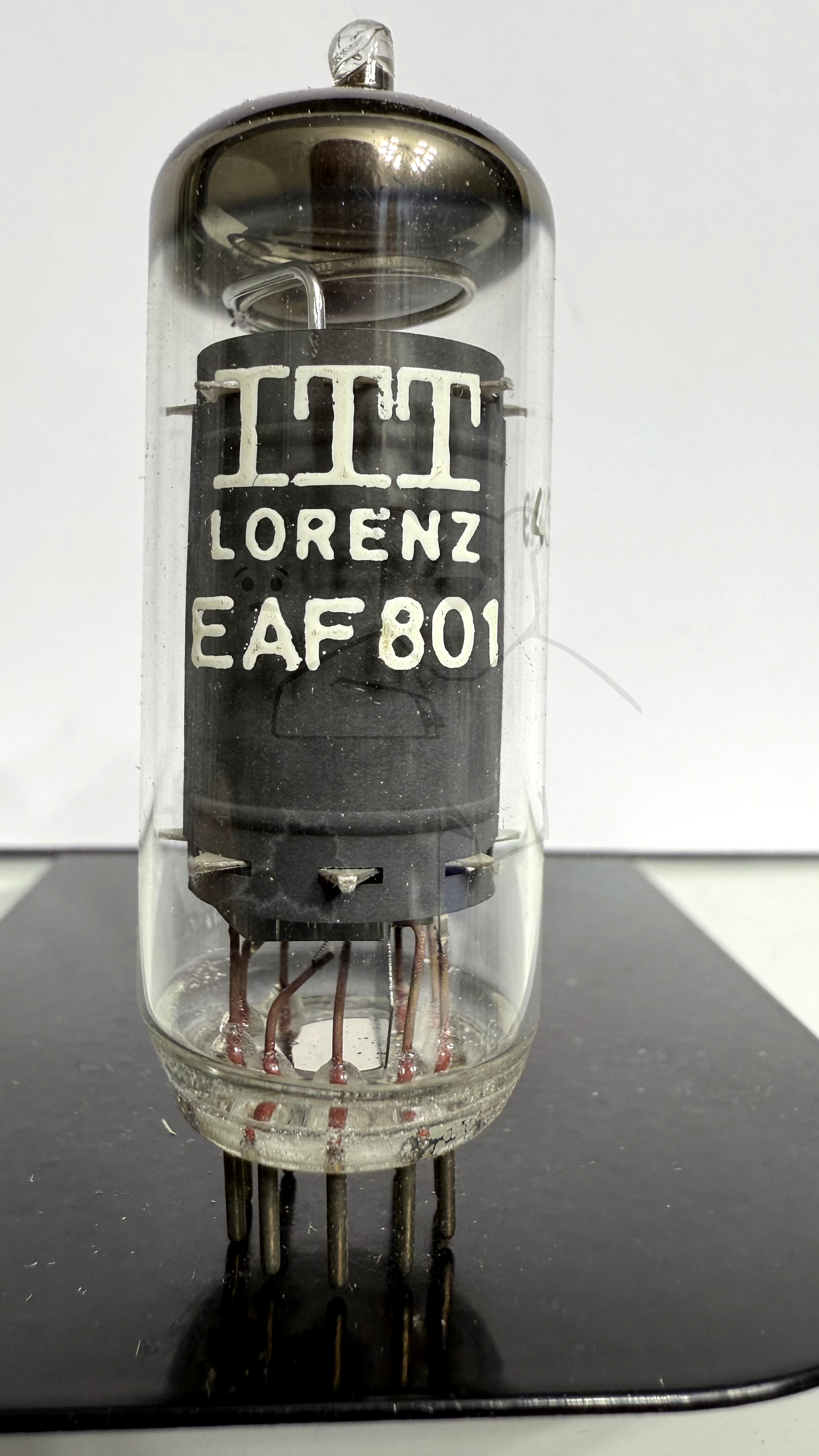

Röhre EAF801 #7193 Bild 1

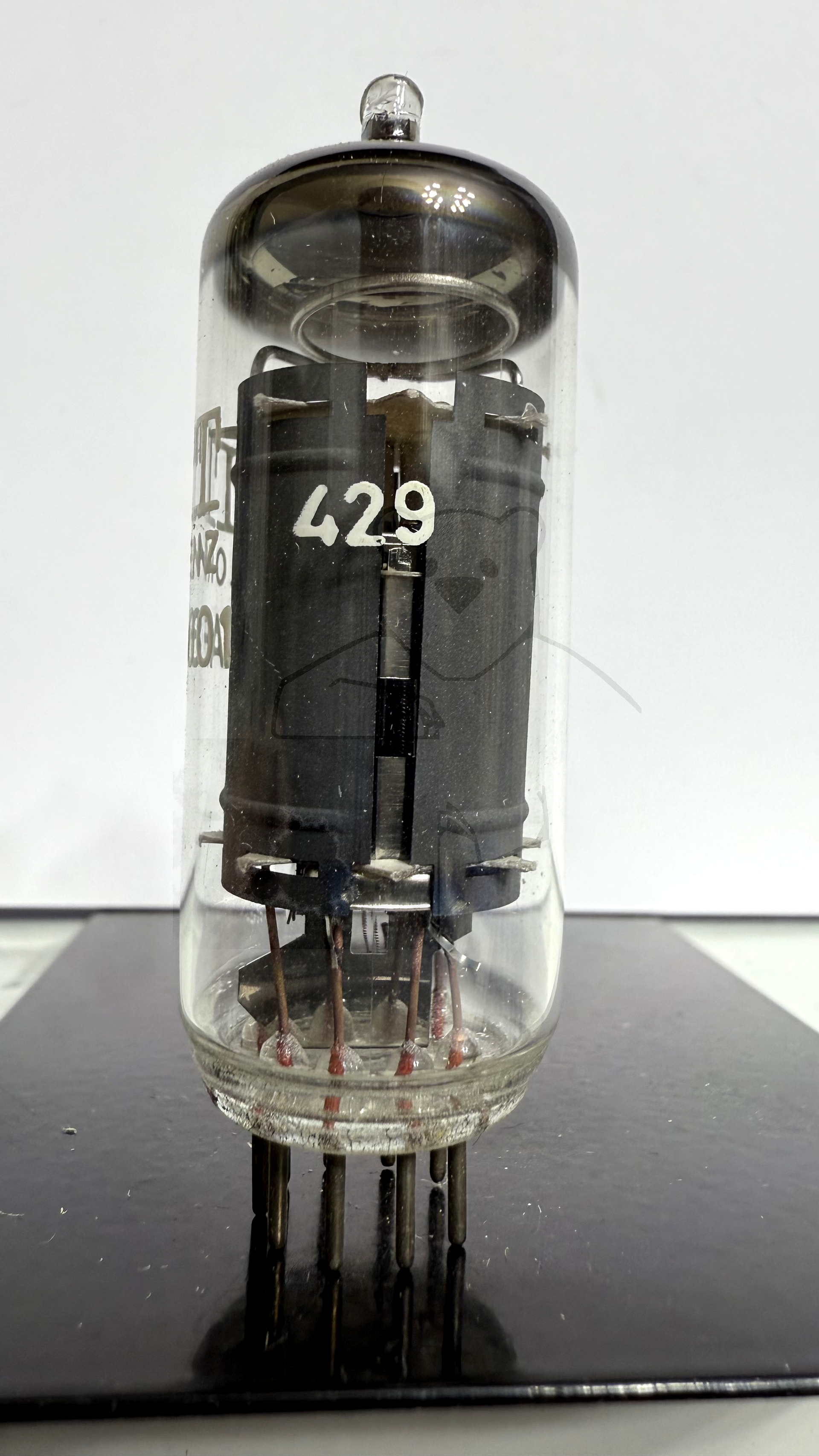

Röhre EAF801 #7193 Bild 2

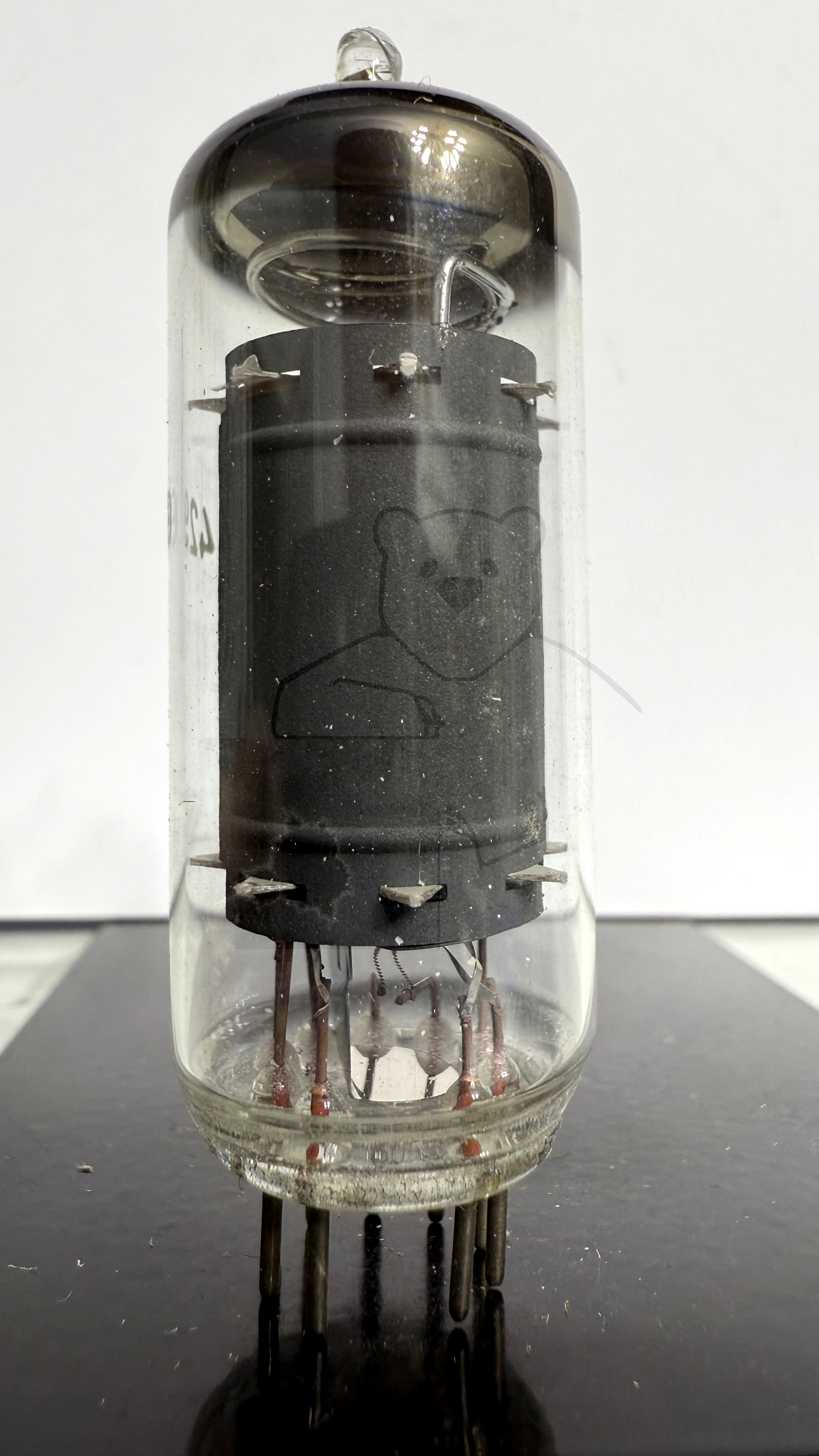

Röhre EAF801 #7193 Bild 3

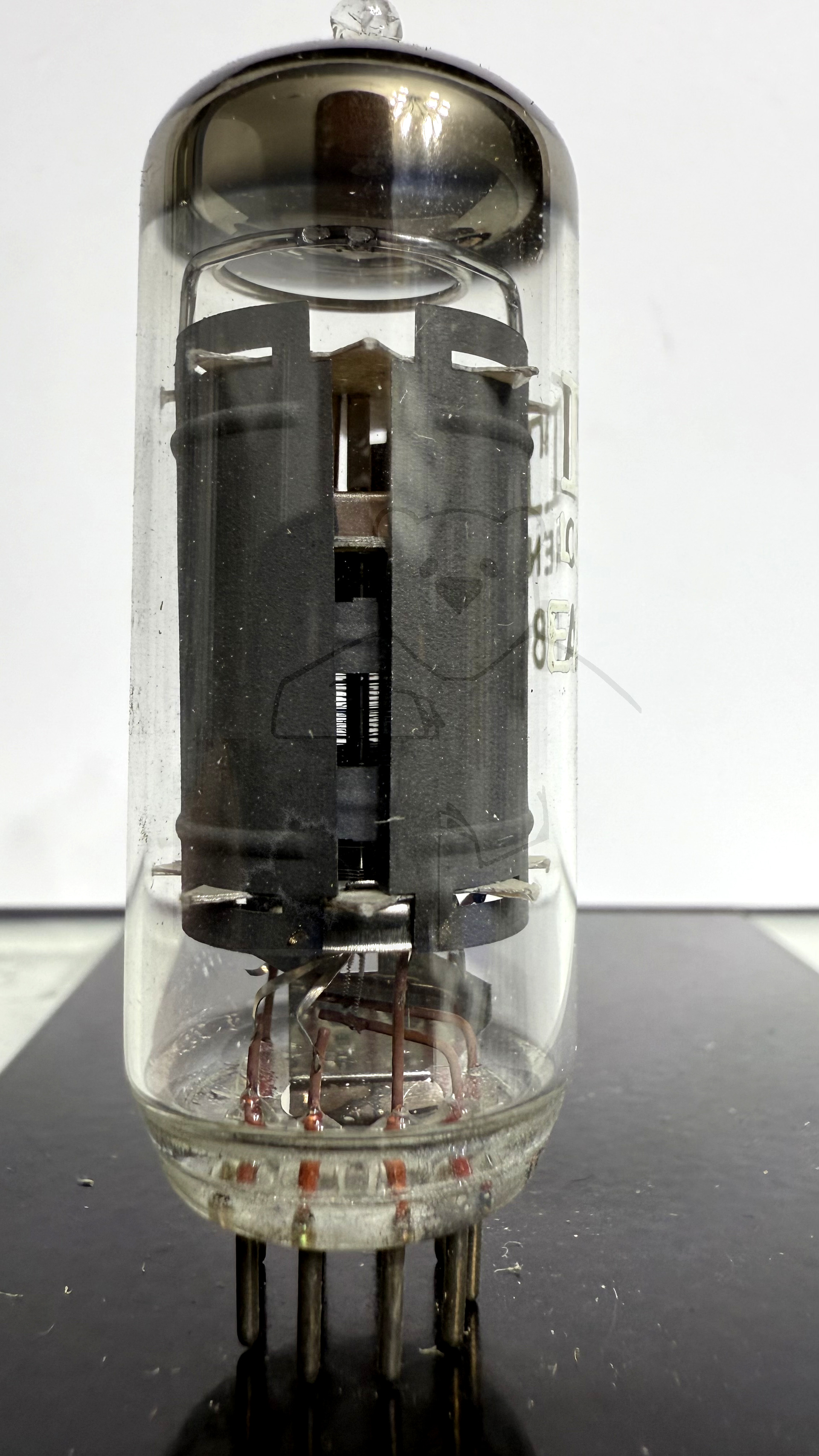

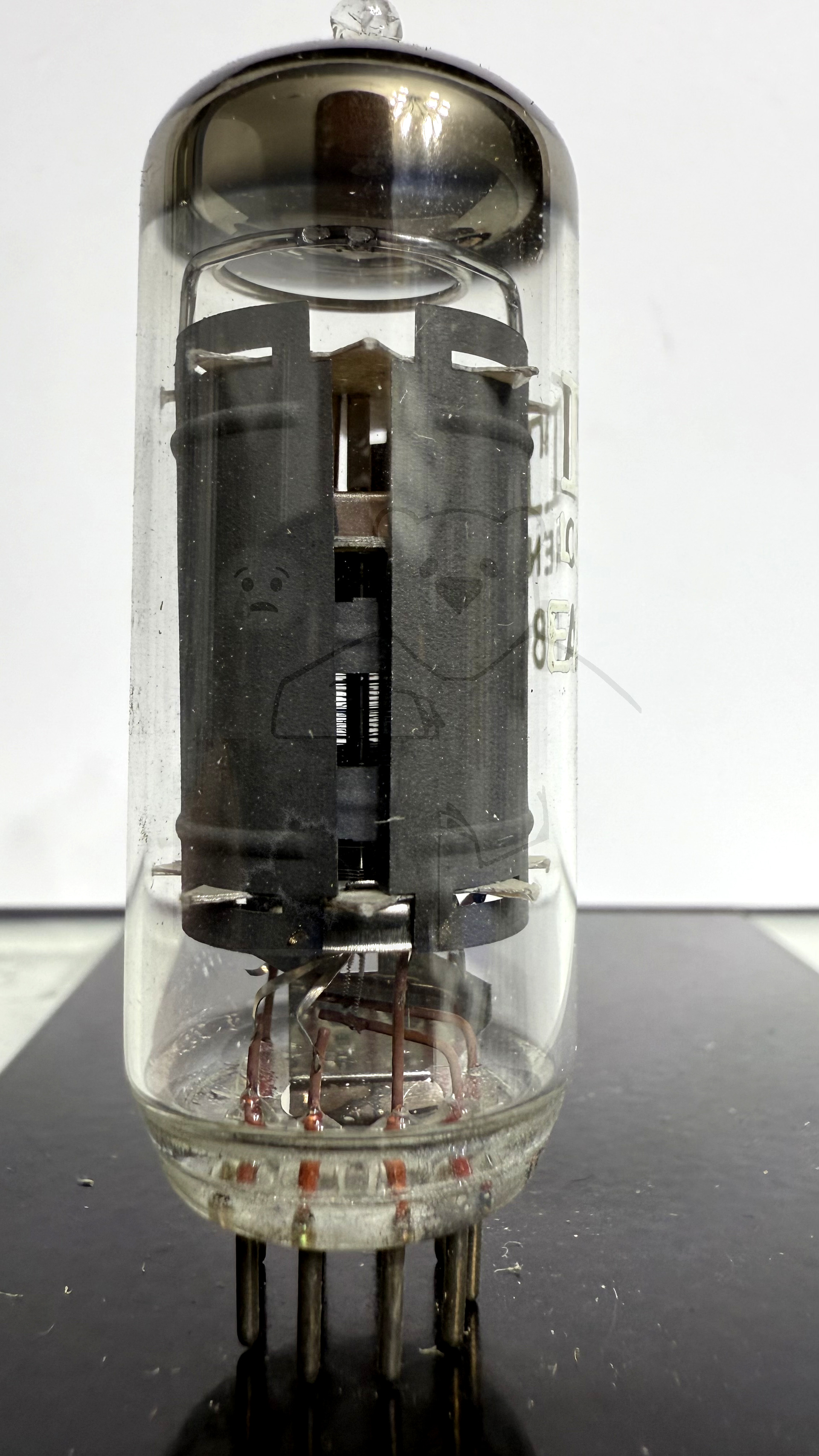

Röhre EAF801 #7193 Bild 4

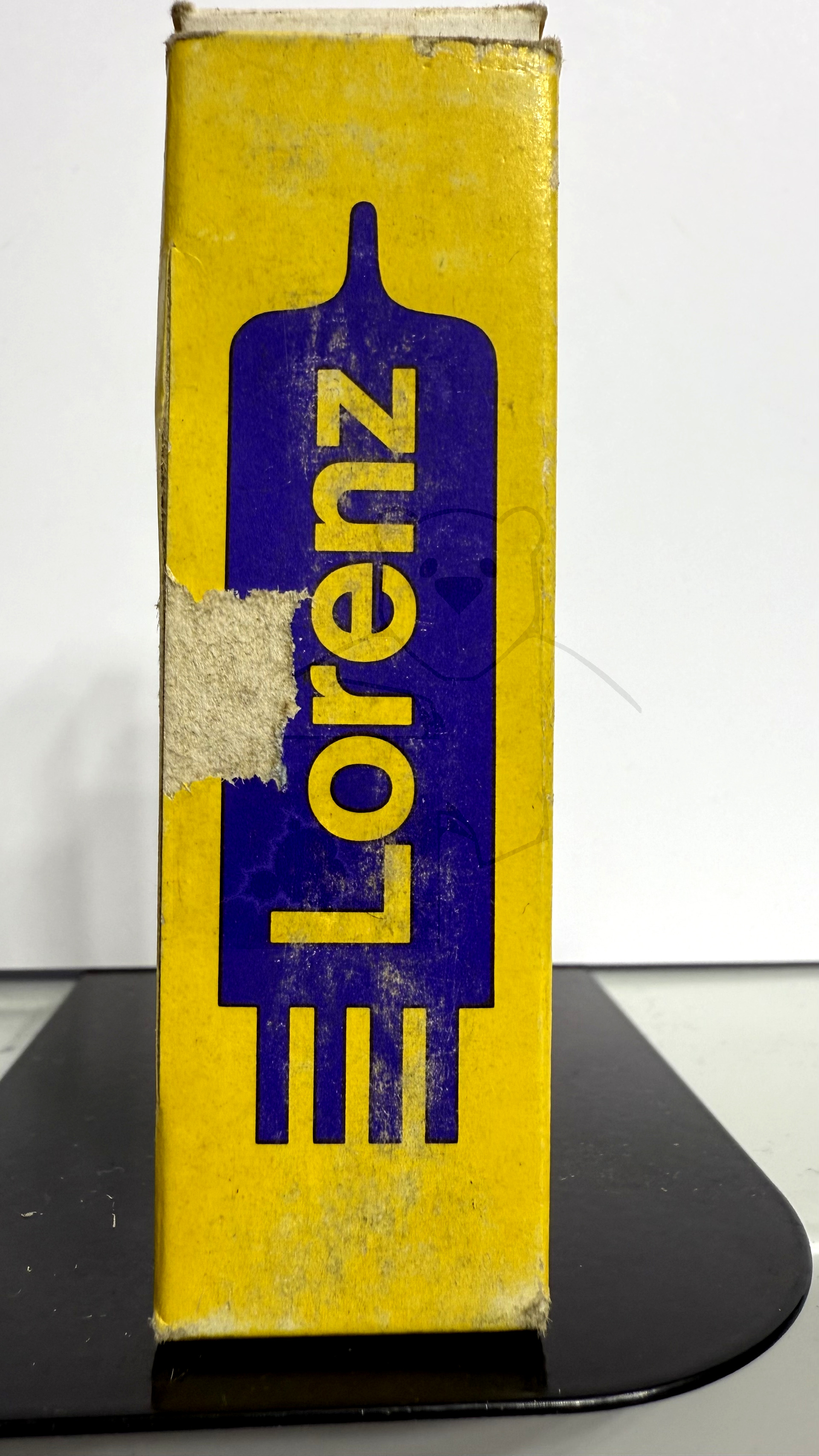

Röhre EAF801 #7193 Verpackung Bild 1

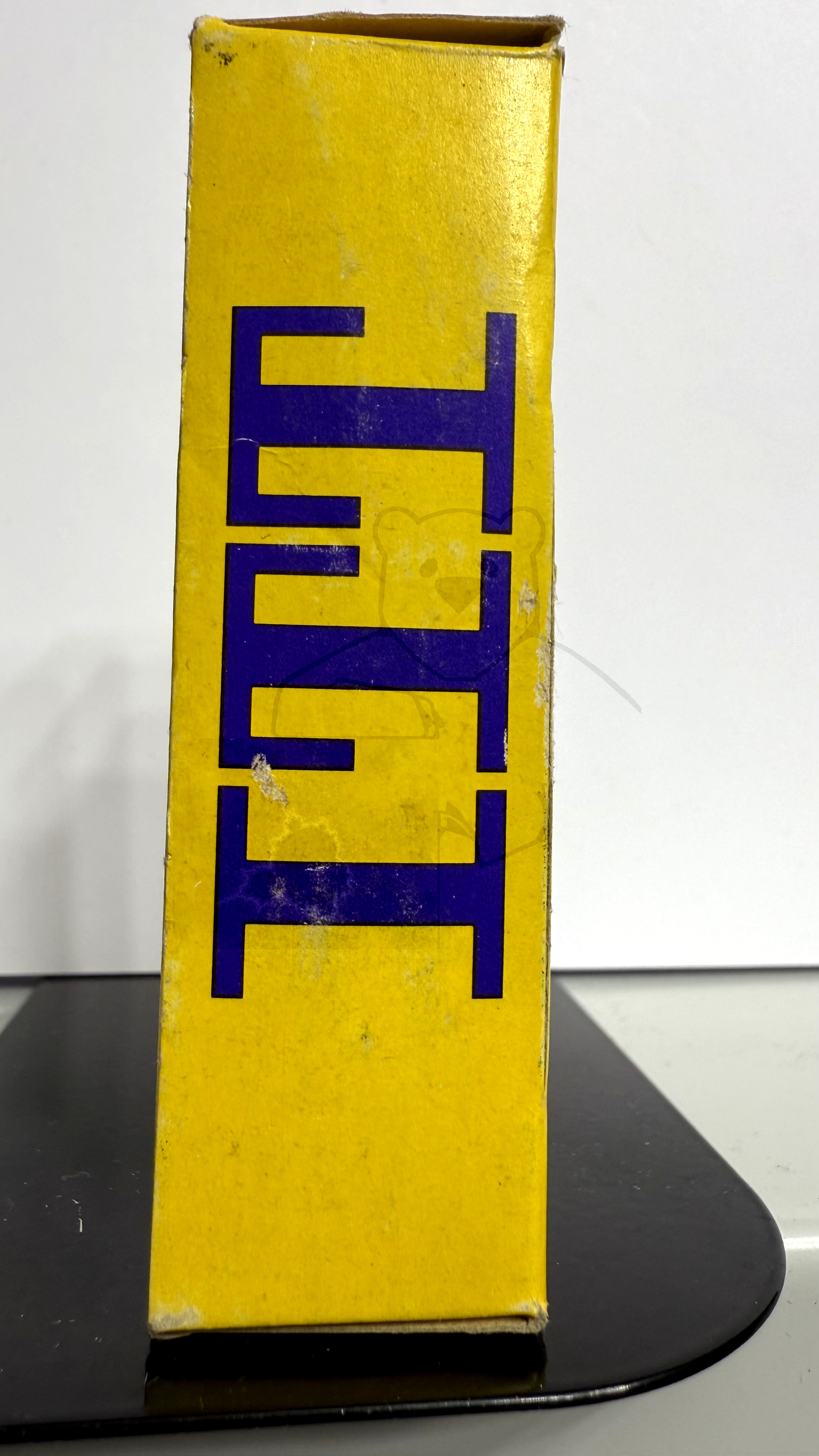

Röhre EAF801 #7193 Verpackung Bild 2

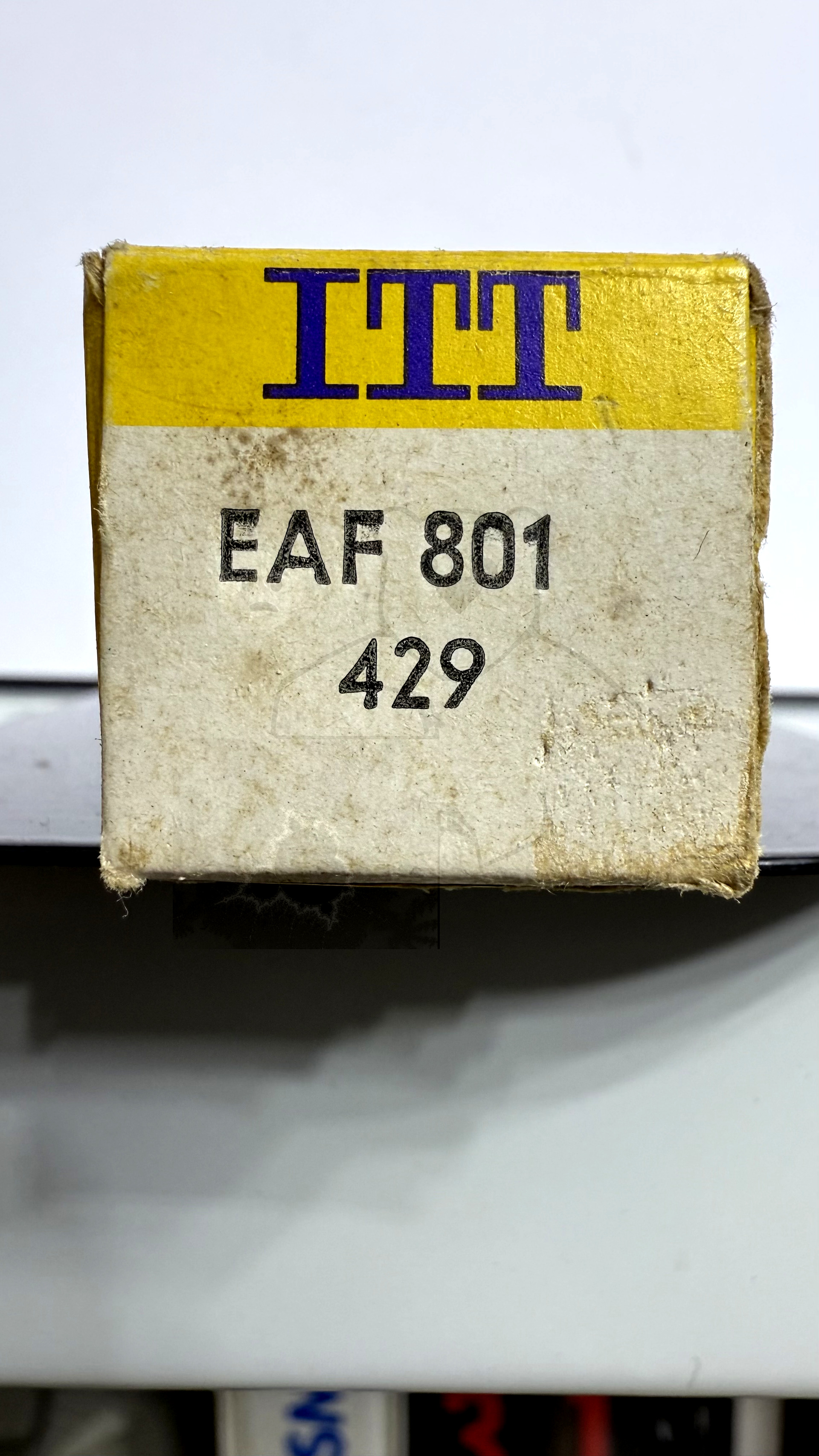

Röhre EAF801 #7193 Verpackung Bild 3
Röhre EAF801 #1237 Bild 1

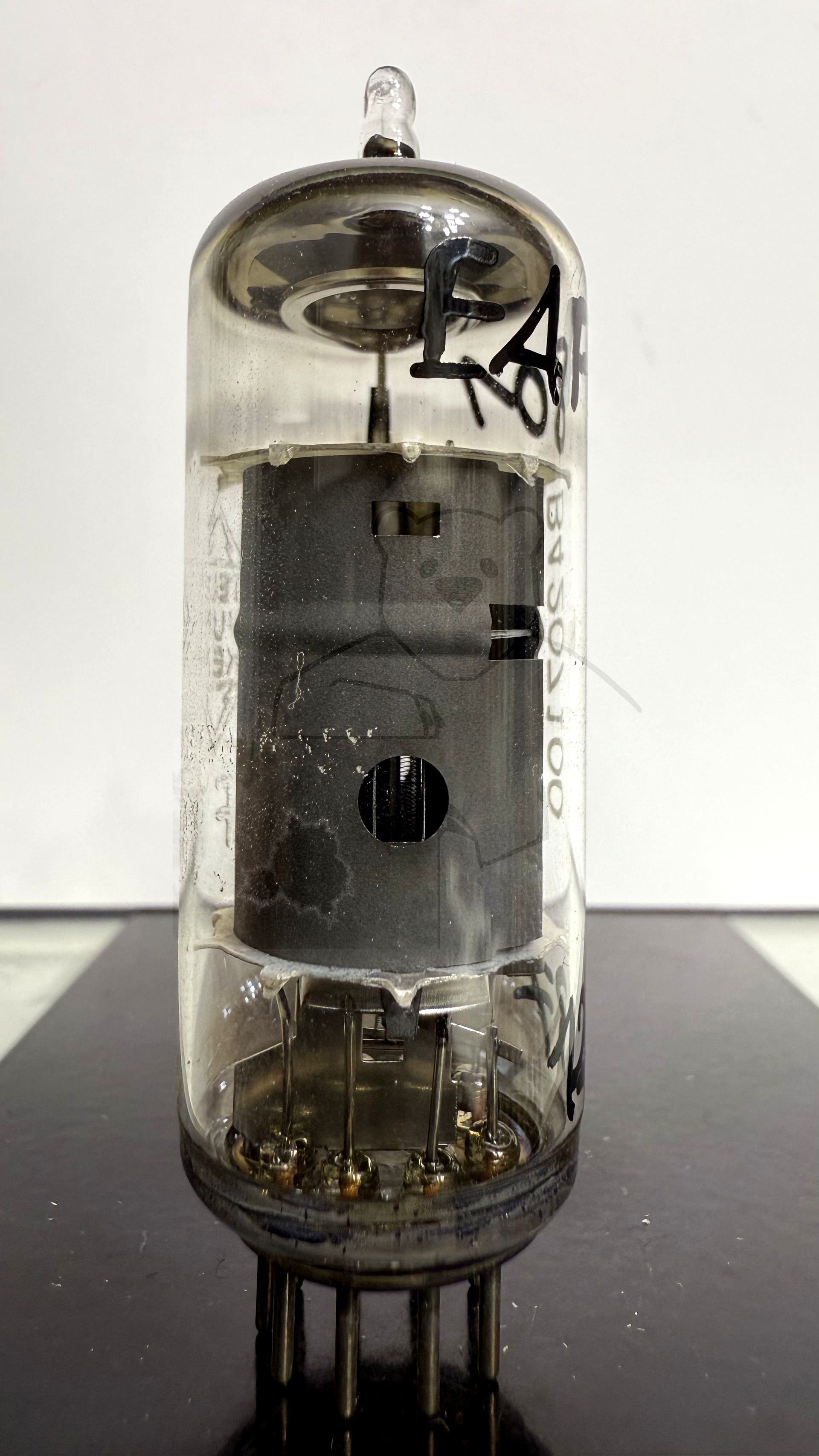

Röhre EAF801 #1237 Bild 2
Röhre EAF801 #1237 Bild 3
Röhre EAF801 #1237 Bild 4

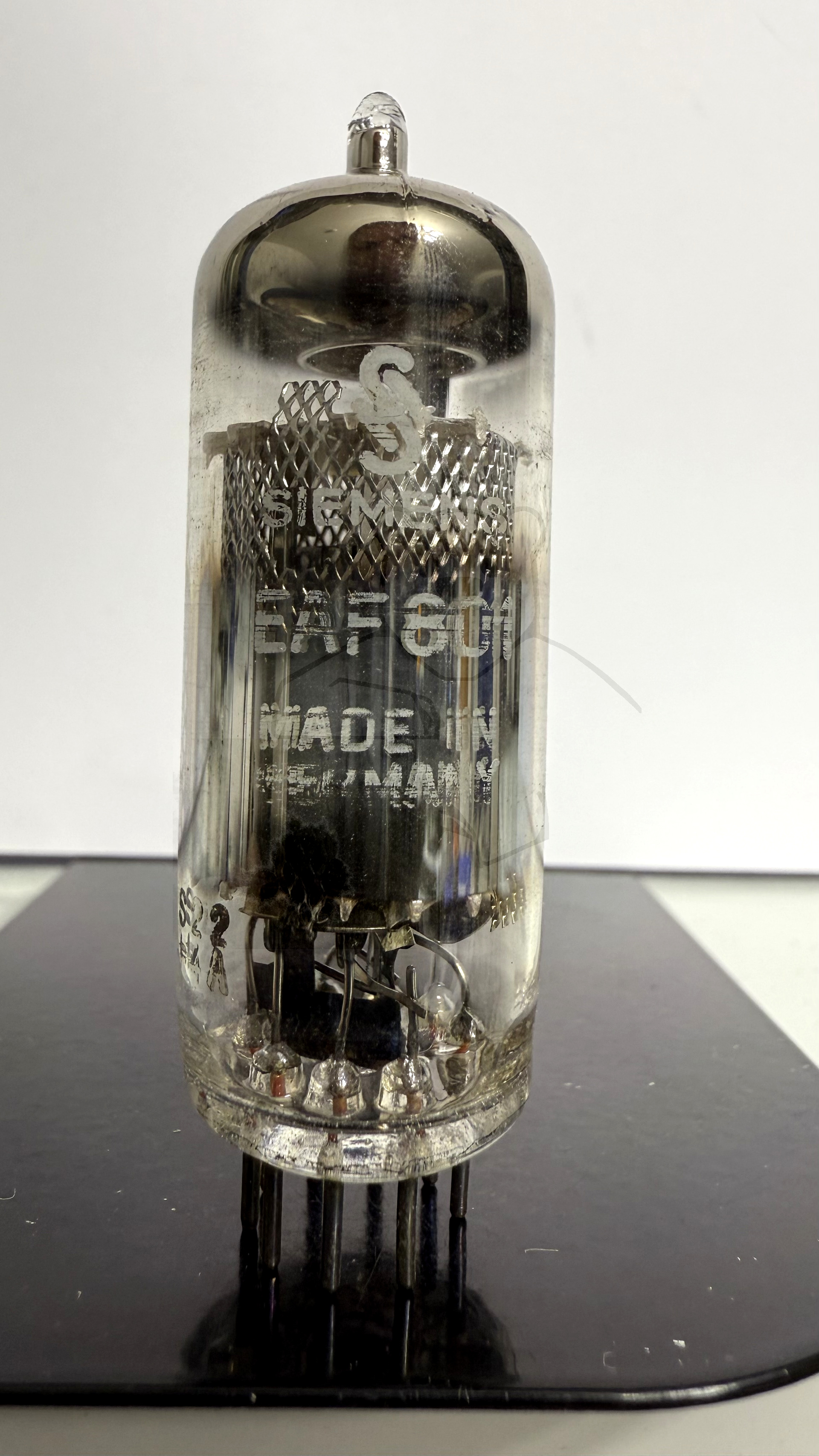

Röhre EAF801 #4386 Bild 1

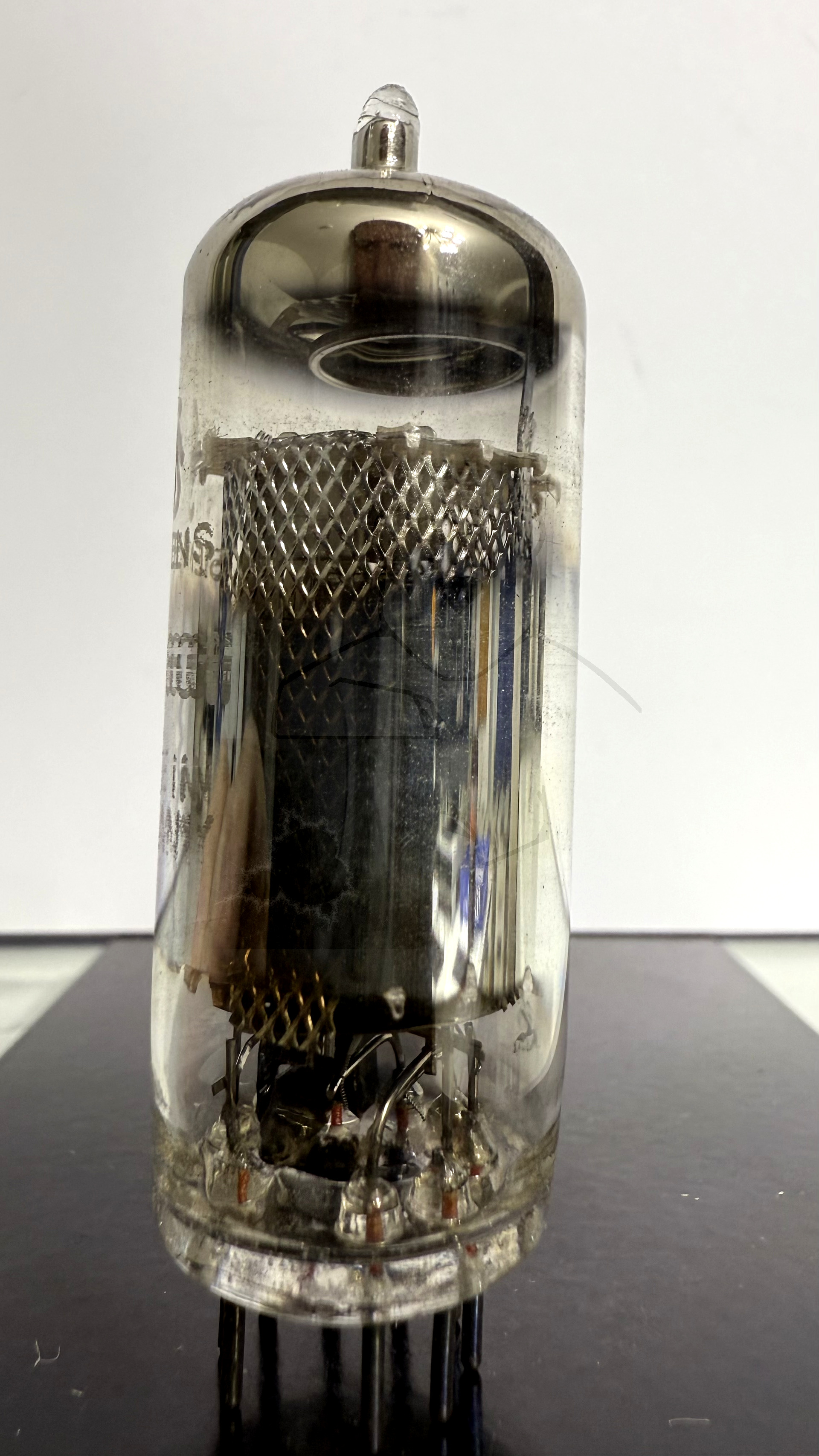

Röhre EAF801 #4386 Bild 2

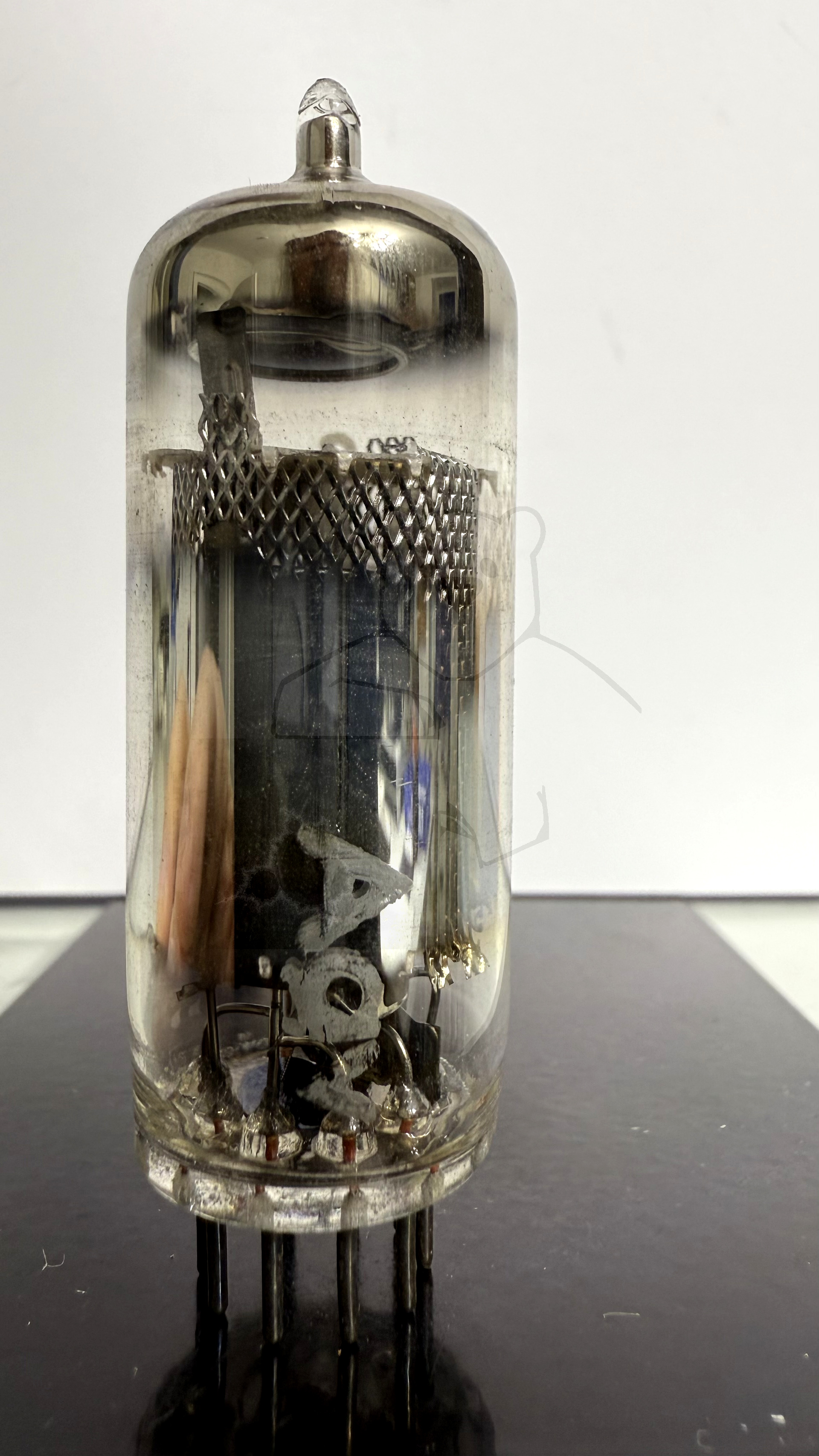

Röhre EAF801 #4386 Bild 3
Röhre EAF801 #4386 Bild 4

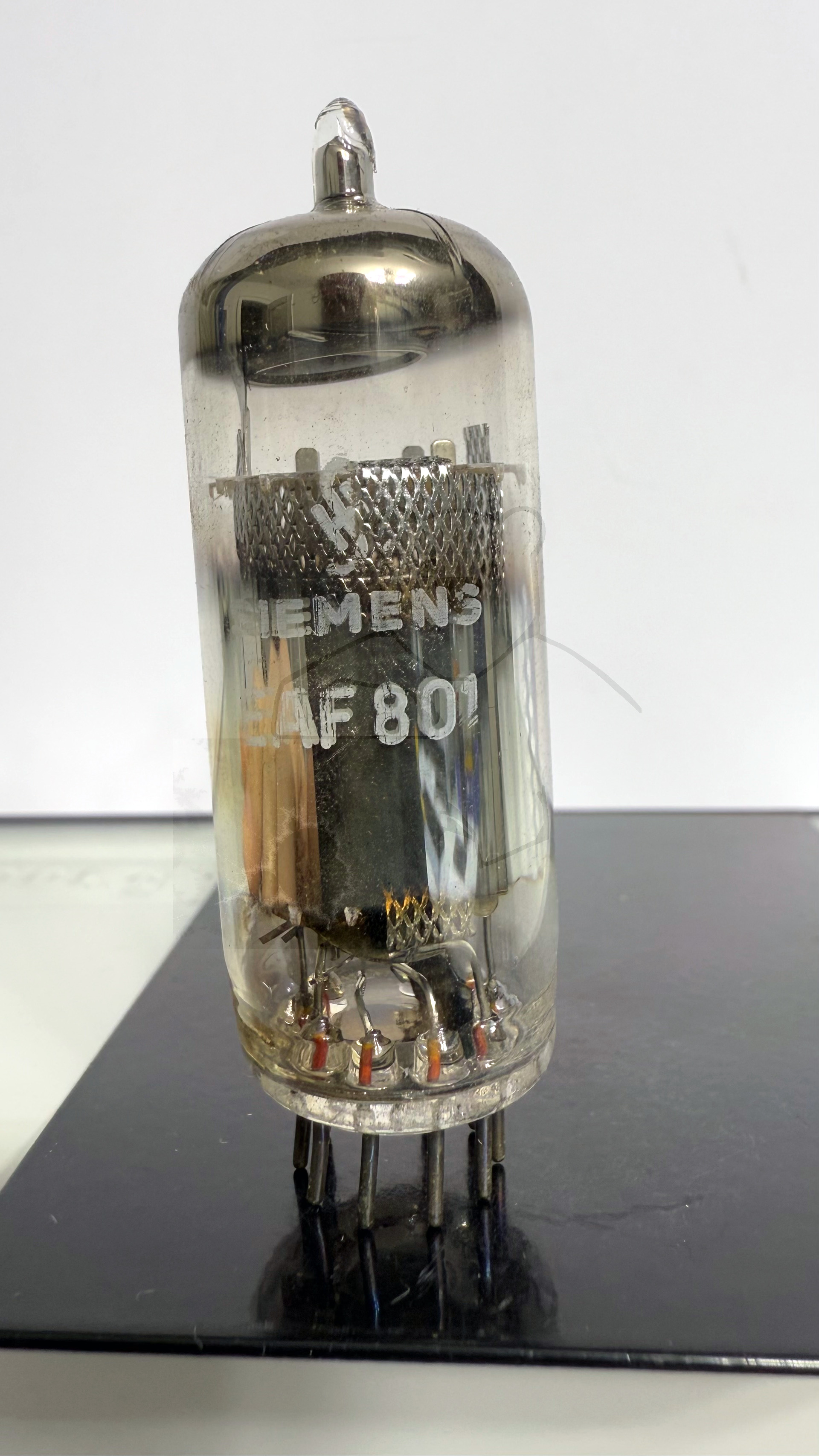

Röhre EAF801 #5930 Bild 1

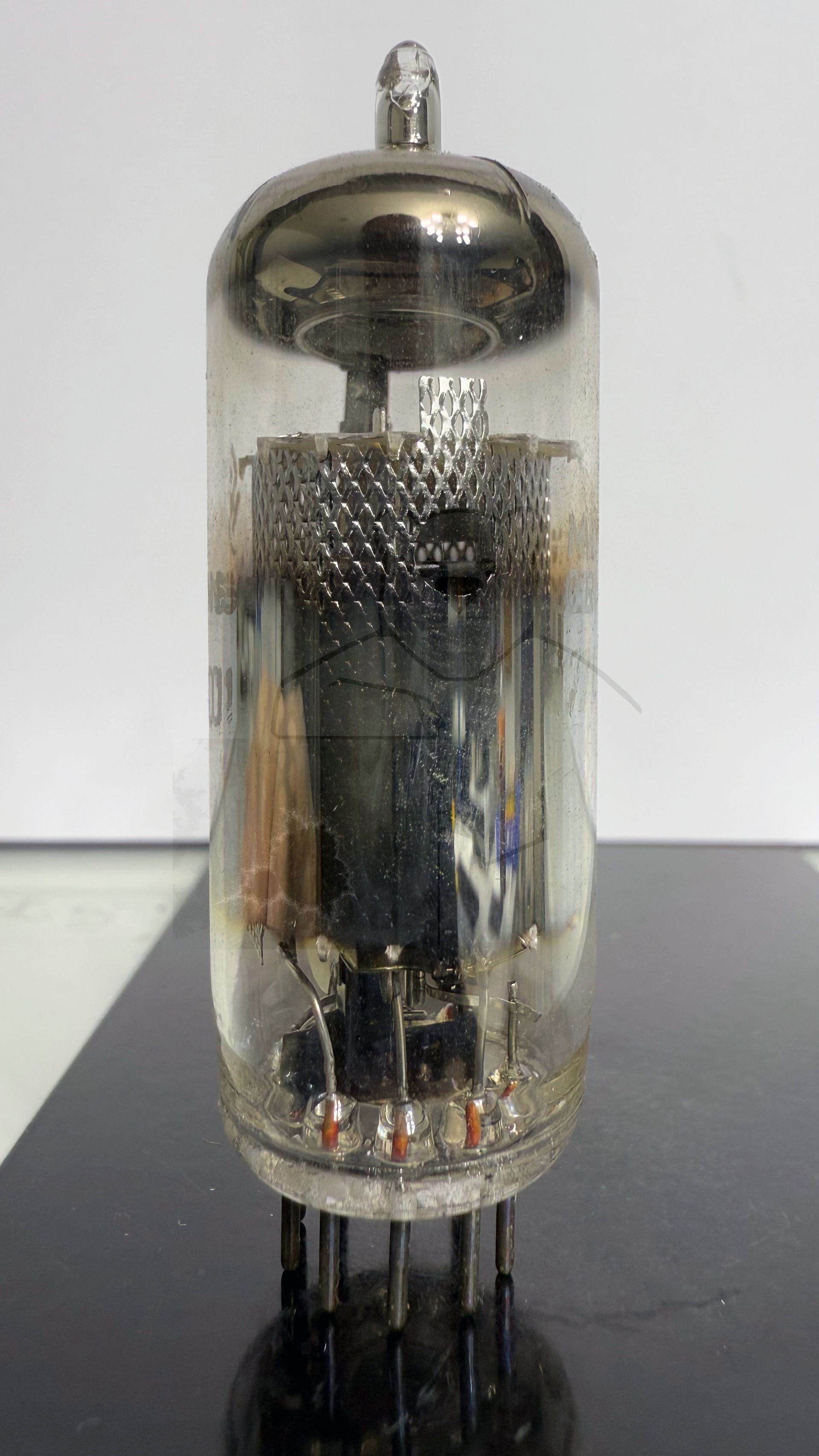

Röhre EAF801 #5930 Bild 2

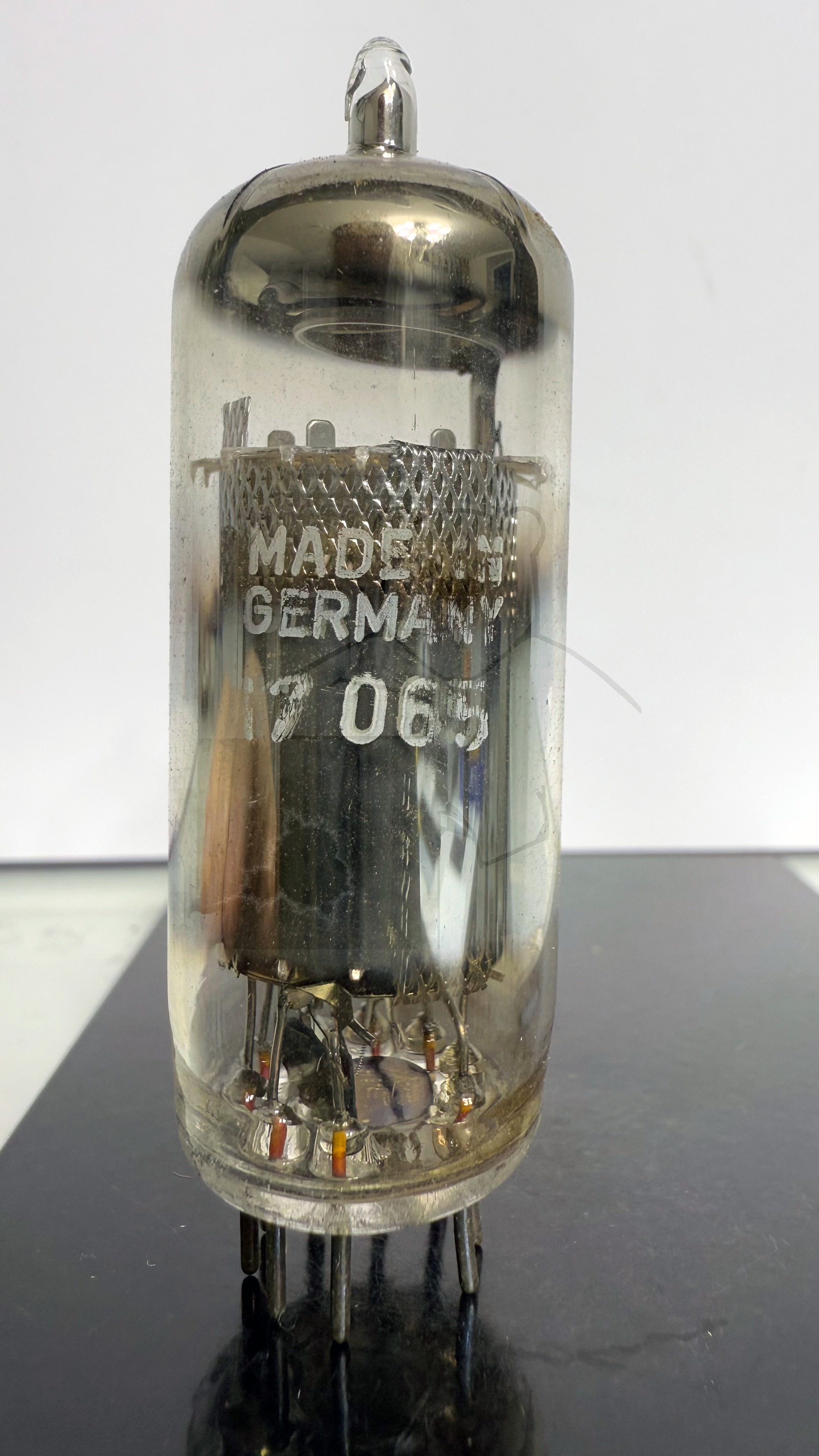

Röhre EAF801 #5930 Bild 3

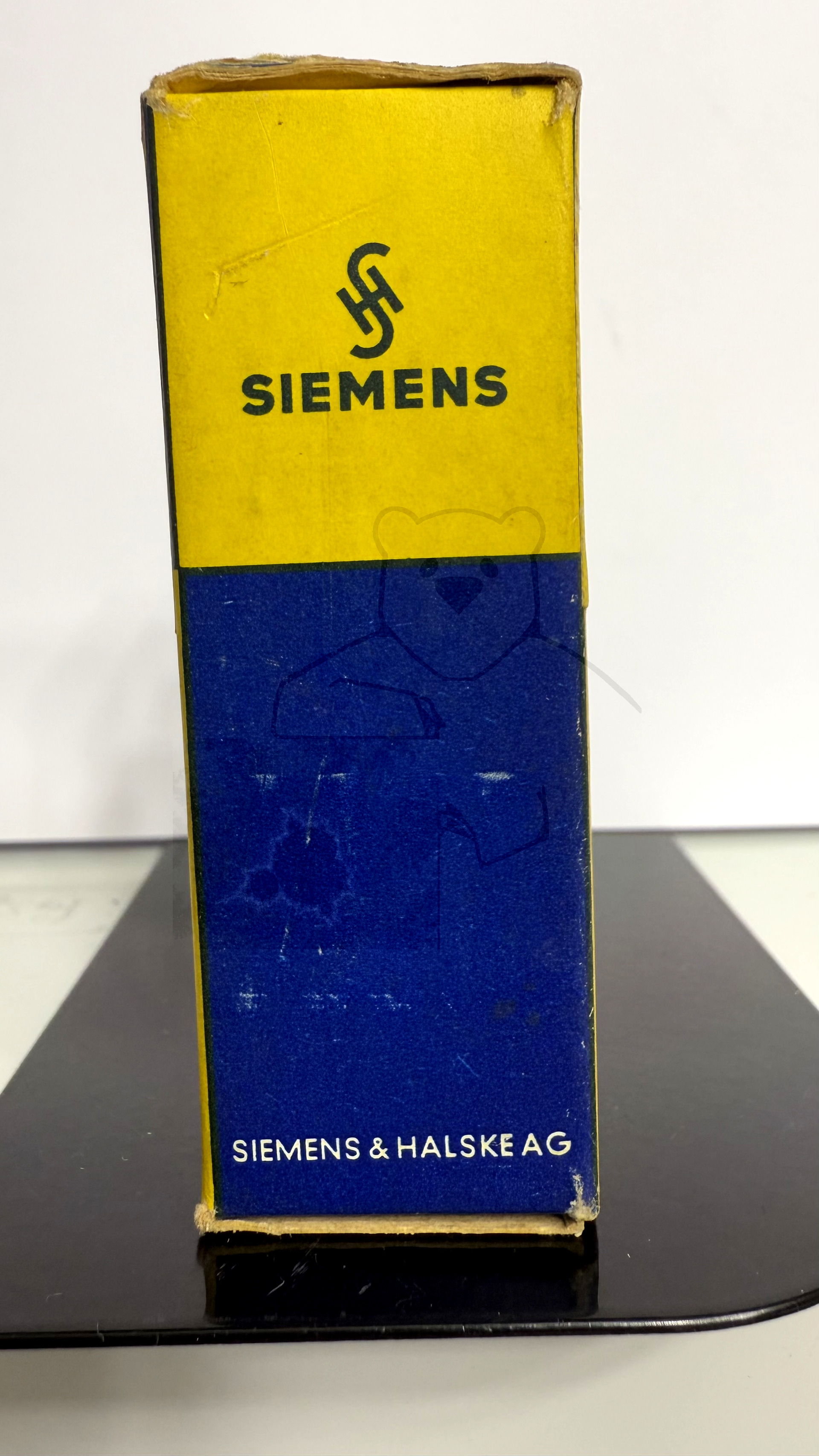

Röhre EAF801 #5930 Verpackung Bild 1
Röhre EAF801 #5930 Verpackung Bild 2

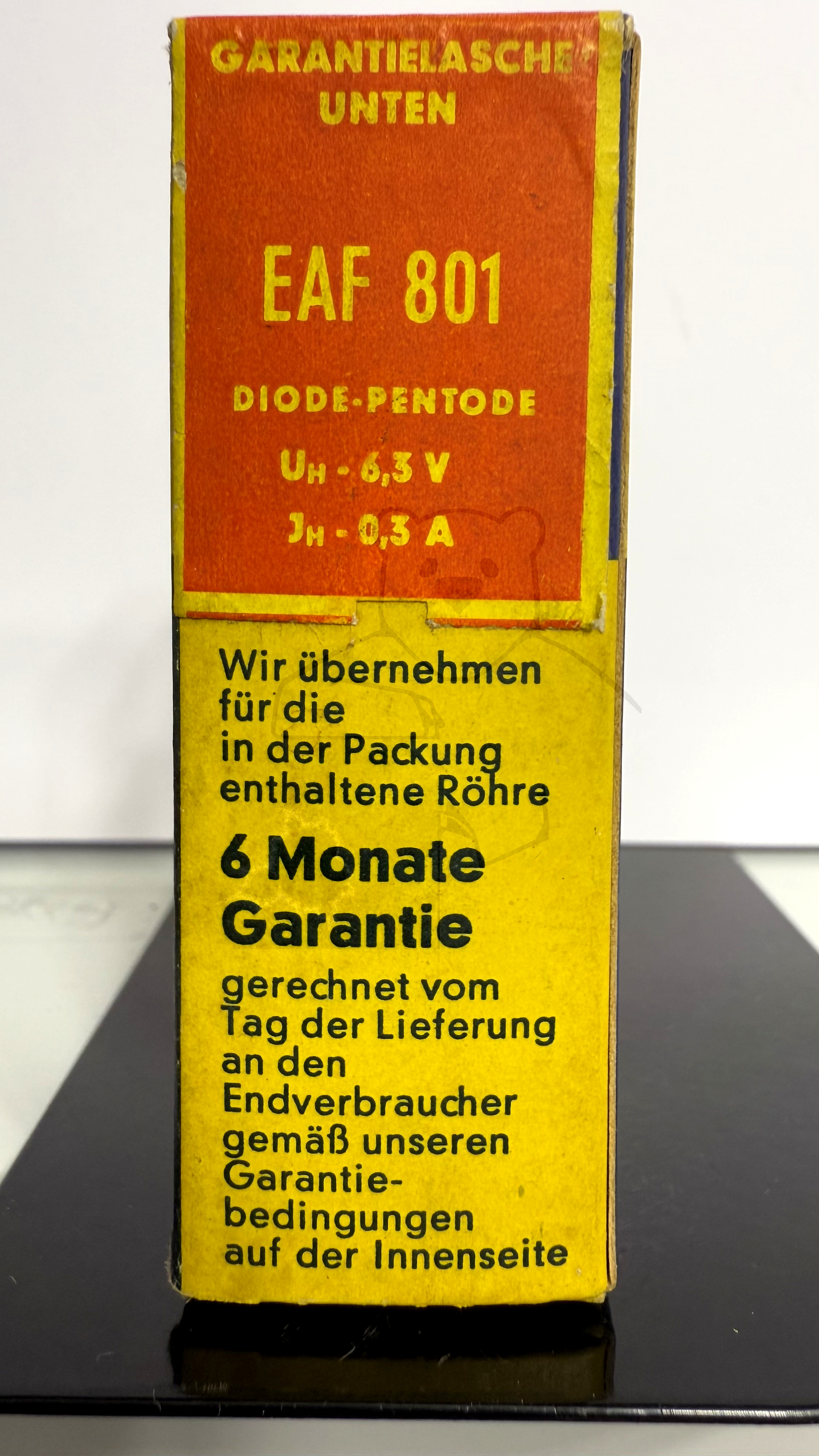

Röhre EAF801 #5930 Verpackung Bild 3

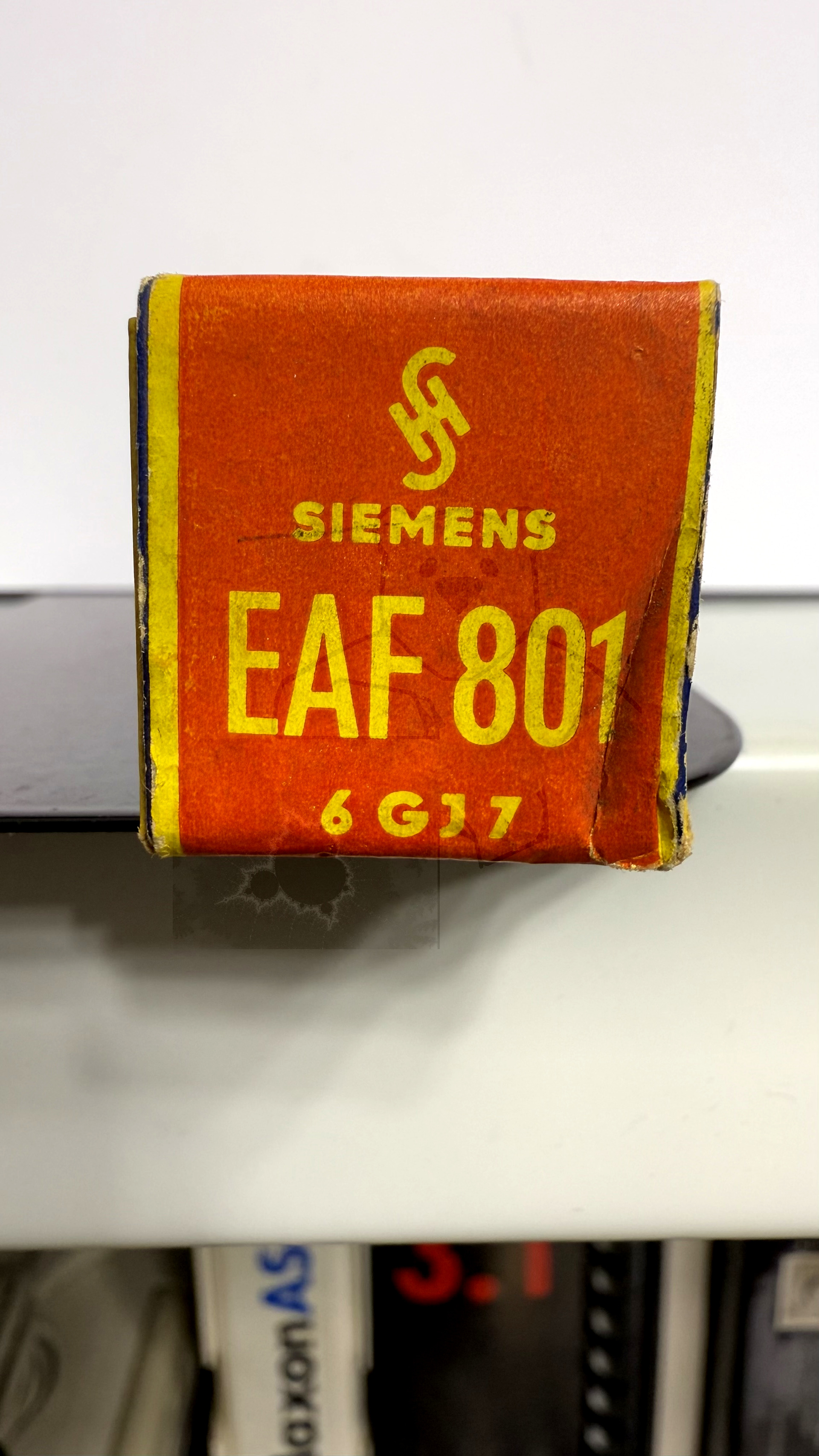

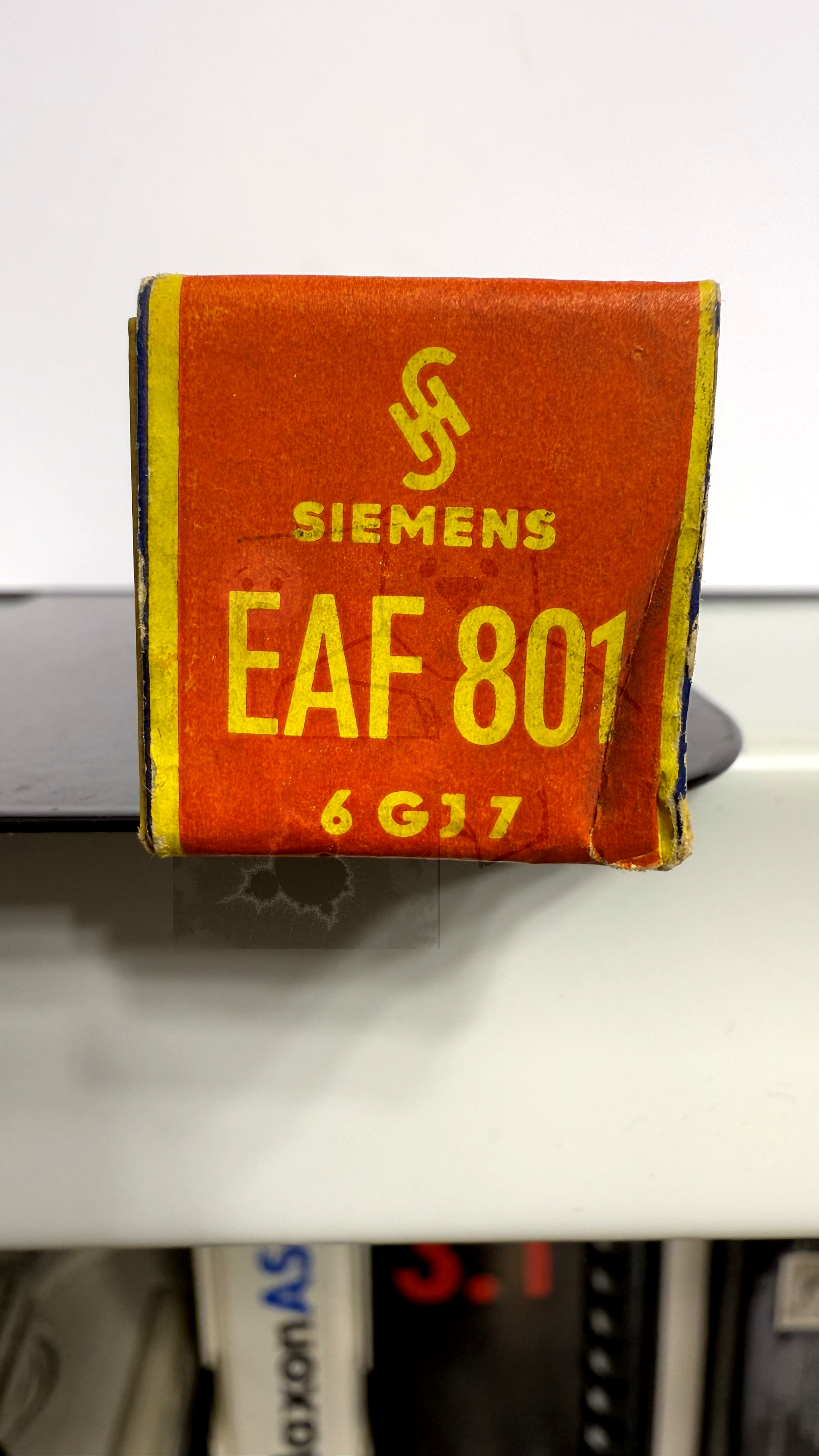

Röhre EAF801 #5930 Verpackung Bild 4

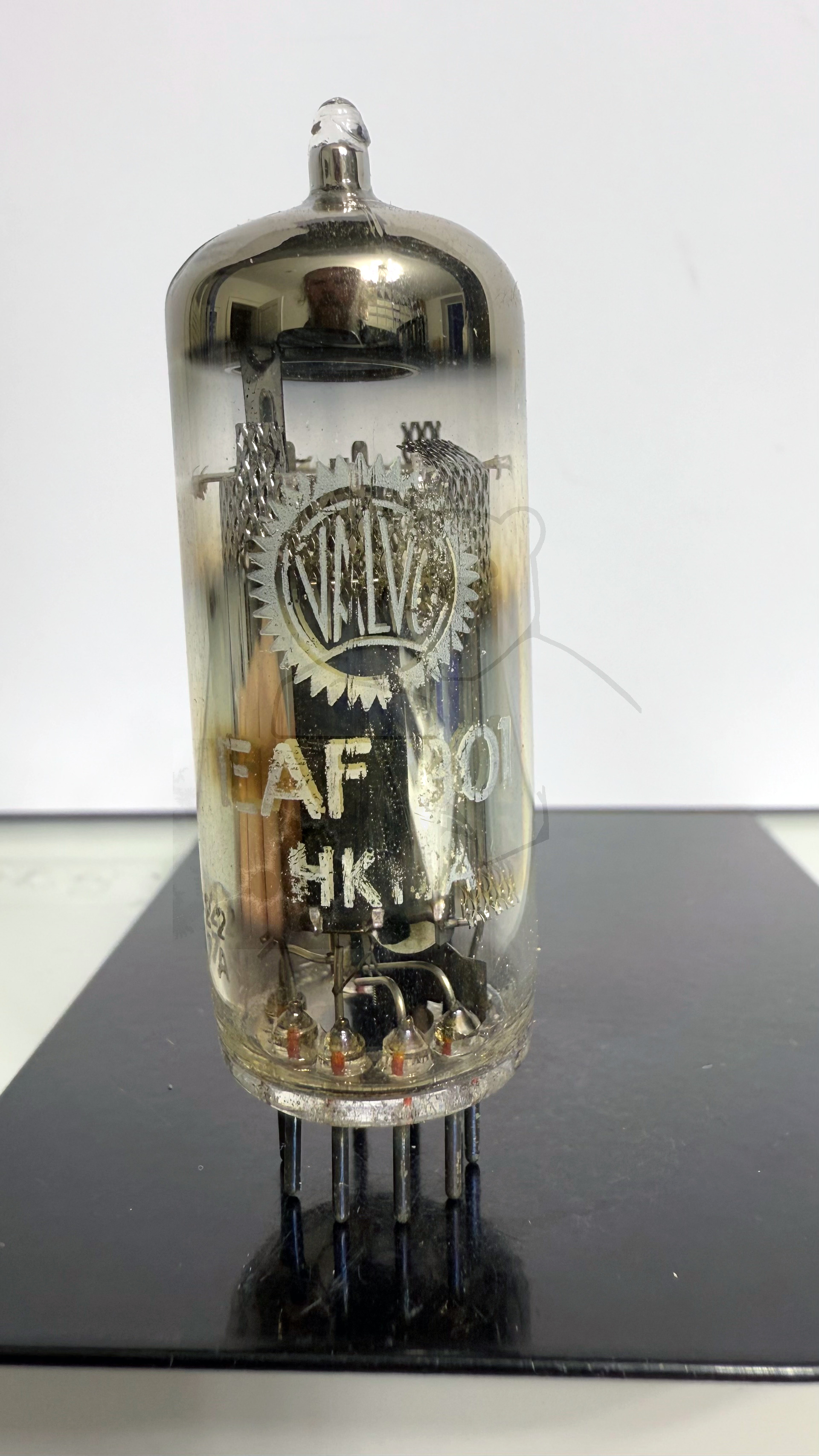

Röhre EAF801 #6708 Bild 1

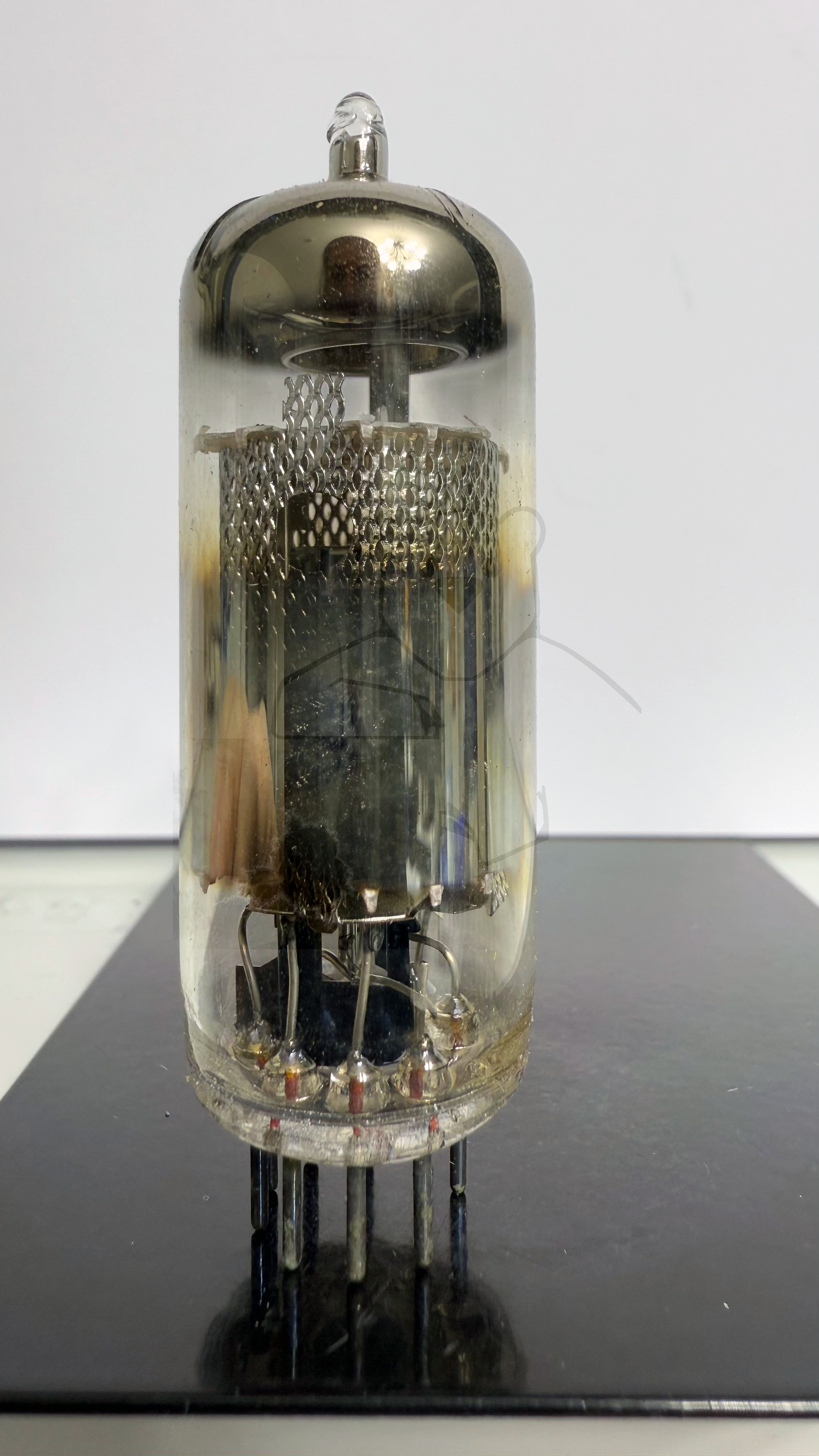

Röhre EAF801 #6708 Bild 2
Röhre EAF801 #6708 Verpackung Bild 1

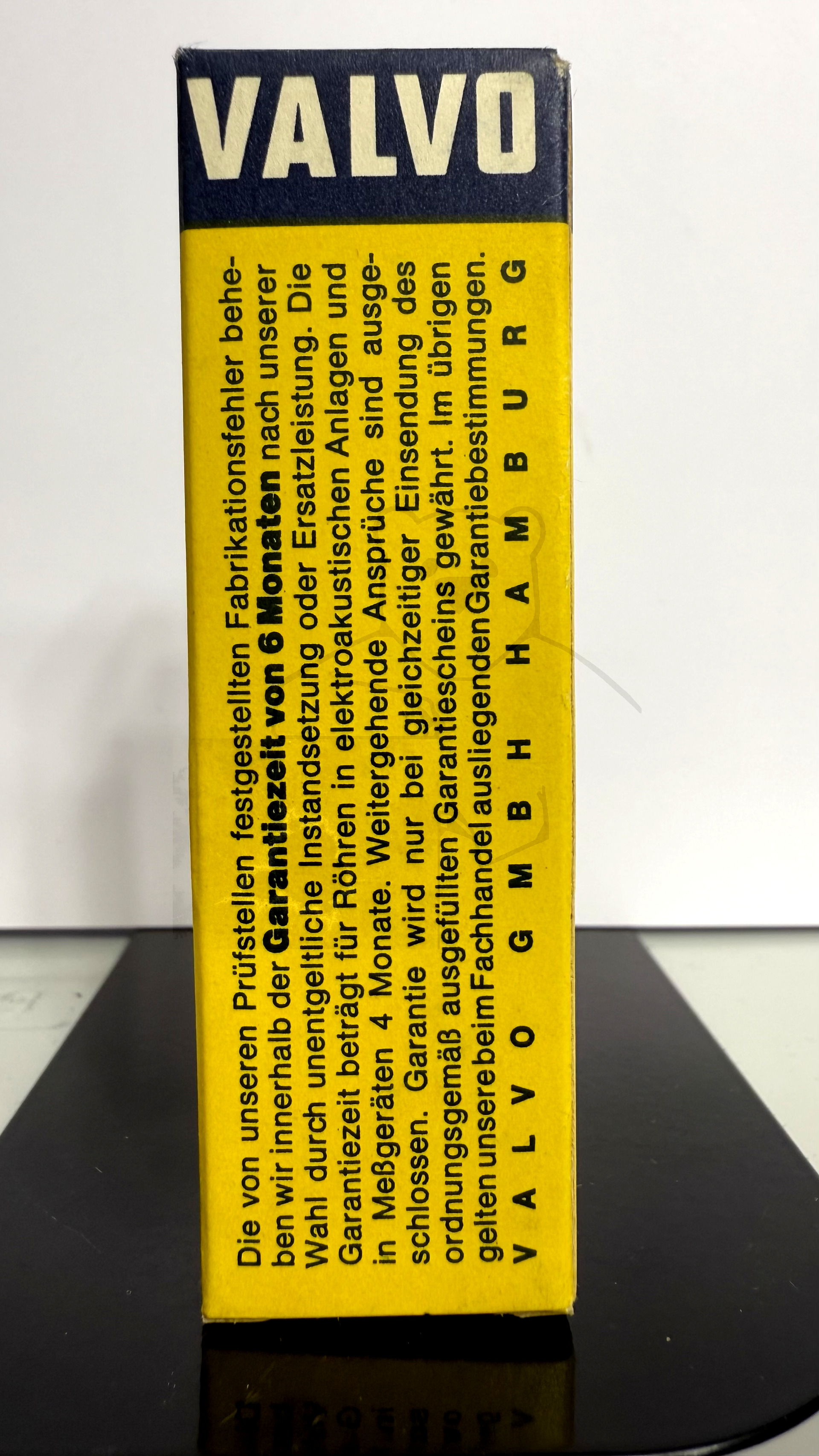

Röhre EAF801 #6708 Verpackung Bild 2

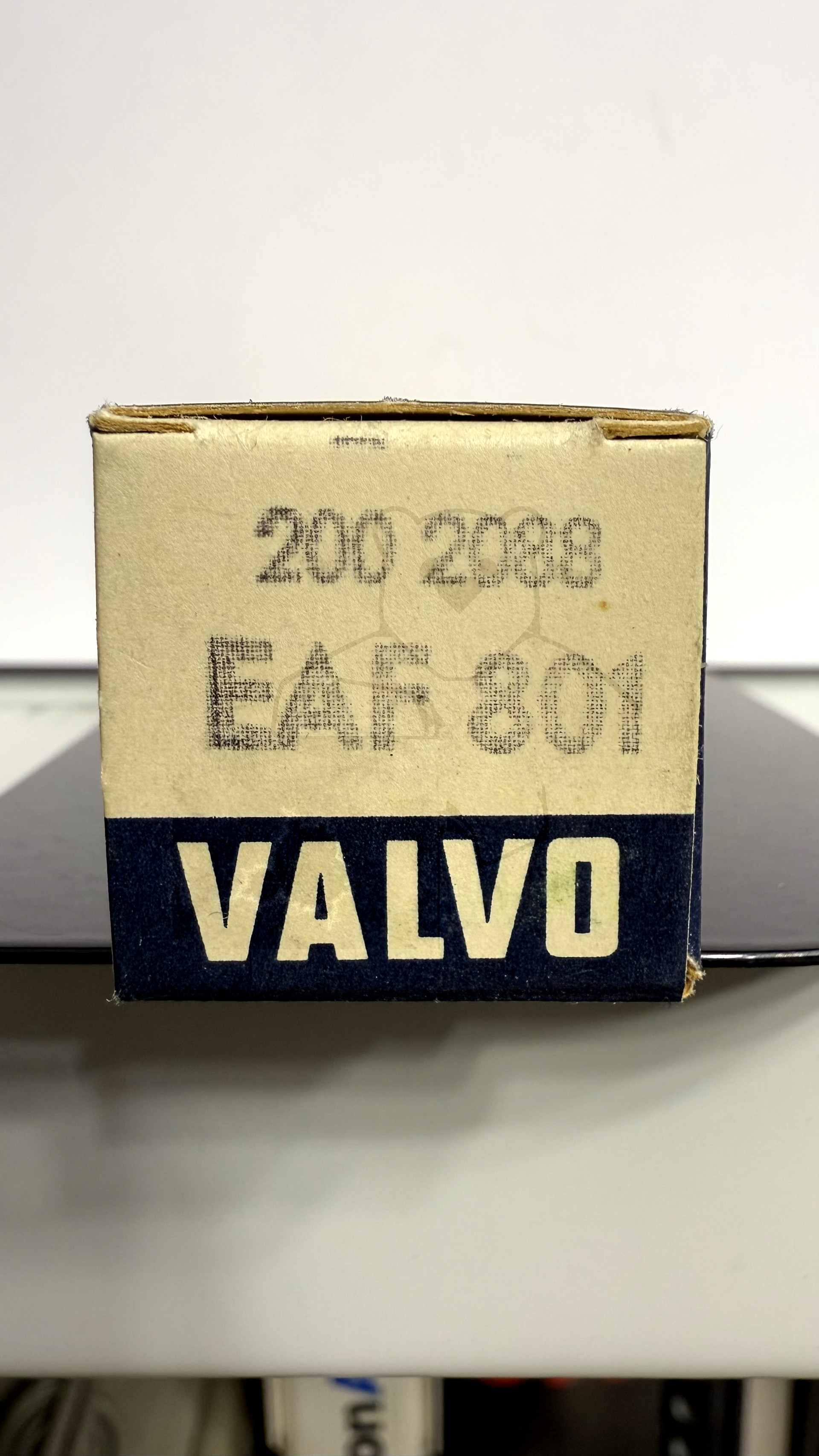

Röhre EAF801 #6708 Verpackung Bild 3
Röhre EAF801 #4092 Bild 1

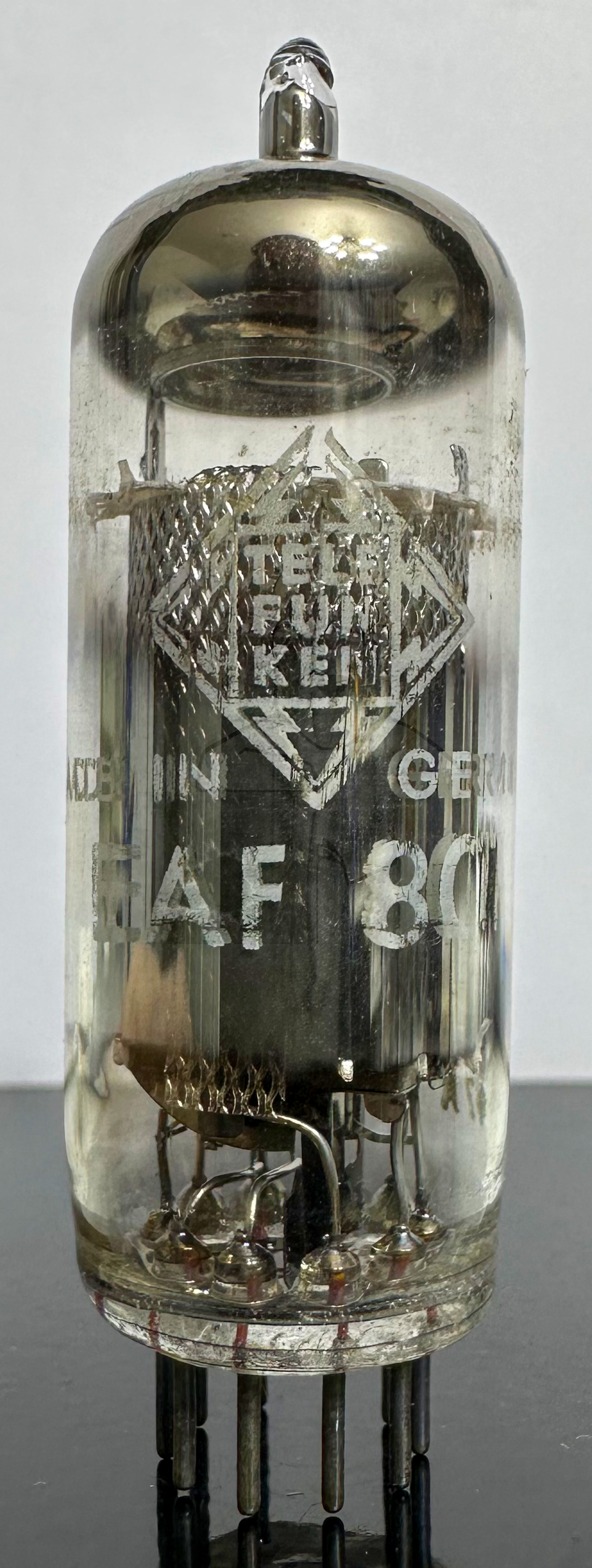

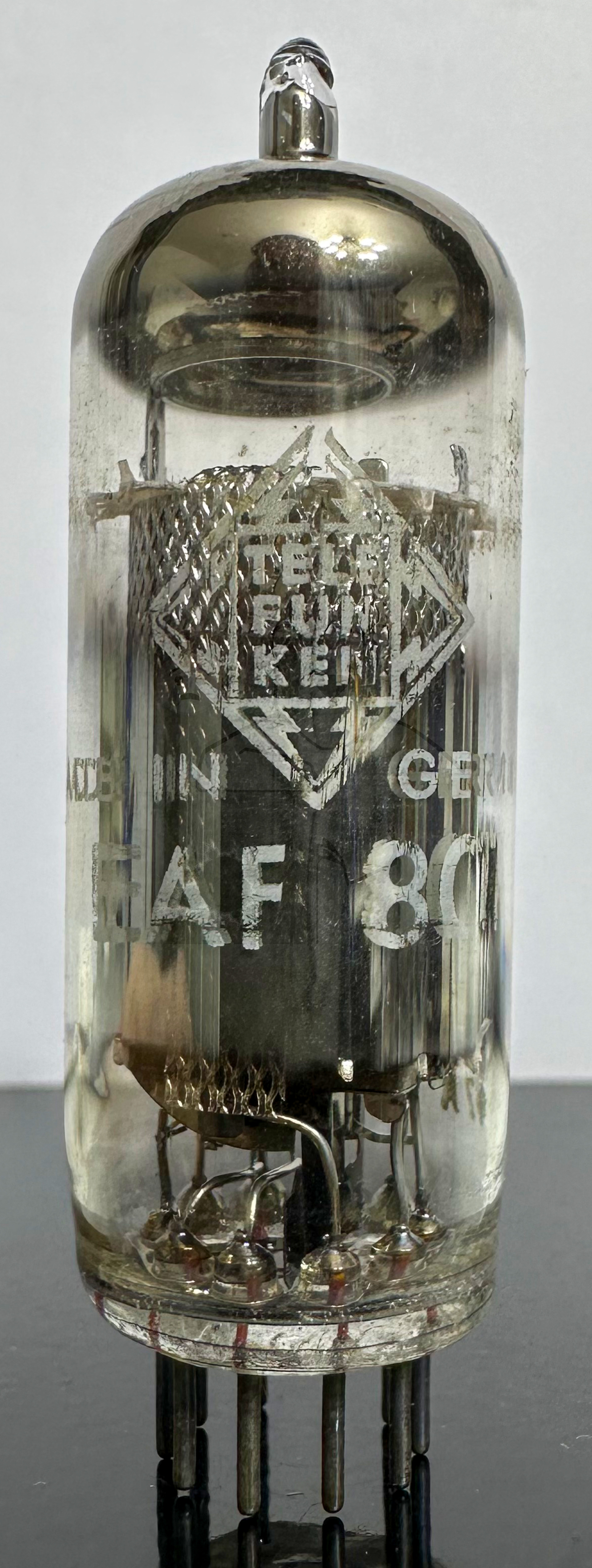

Röhre EAF801 #4115 Bild 1

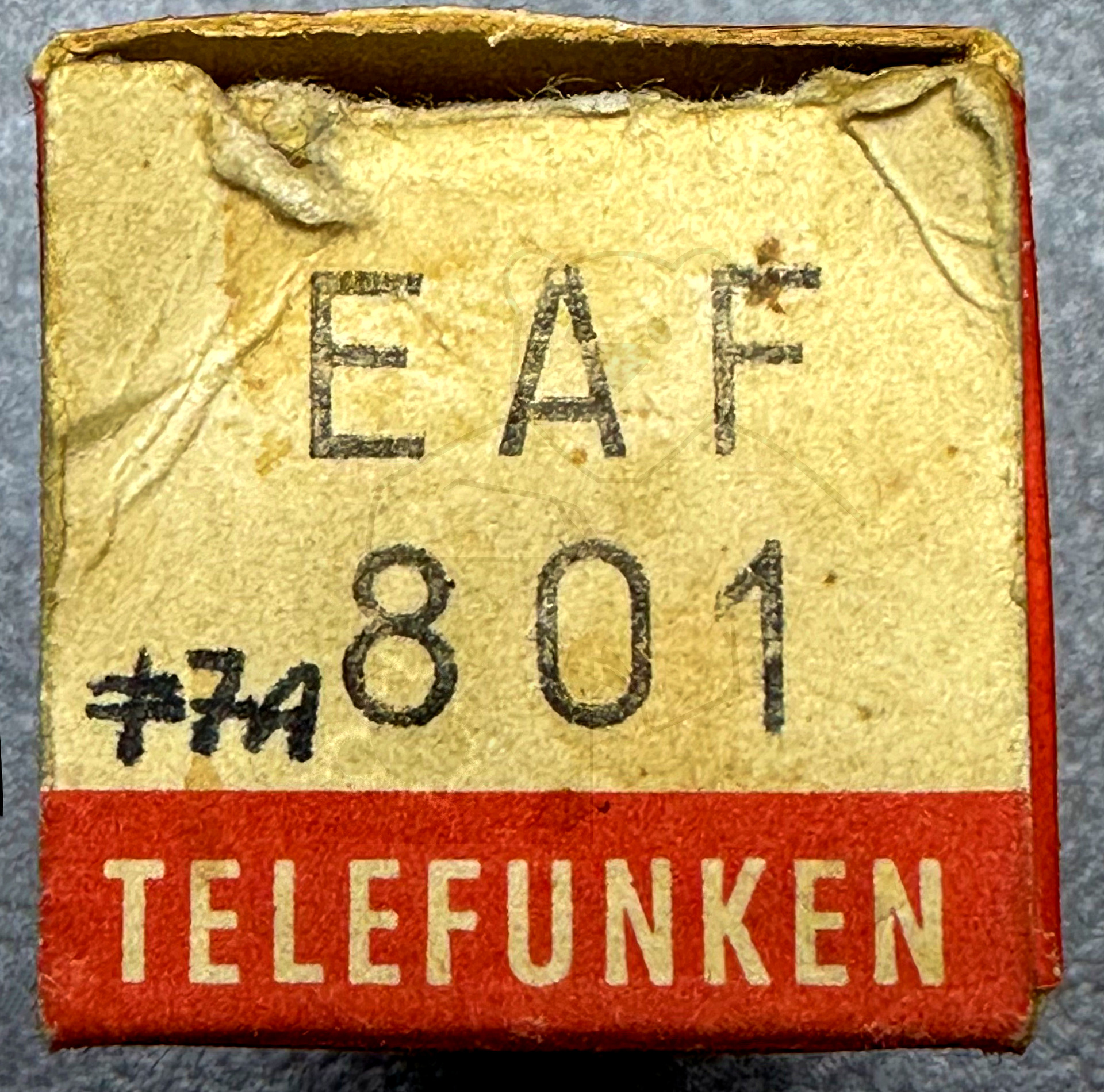

Röhre EAF801 #4115 Verpackung Bild 1

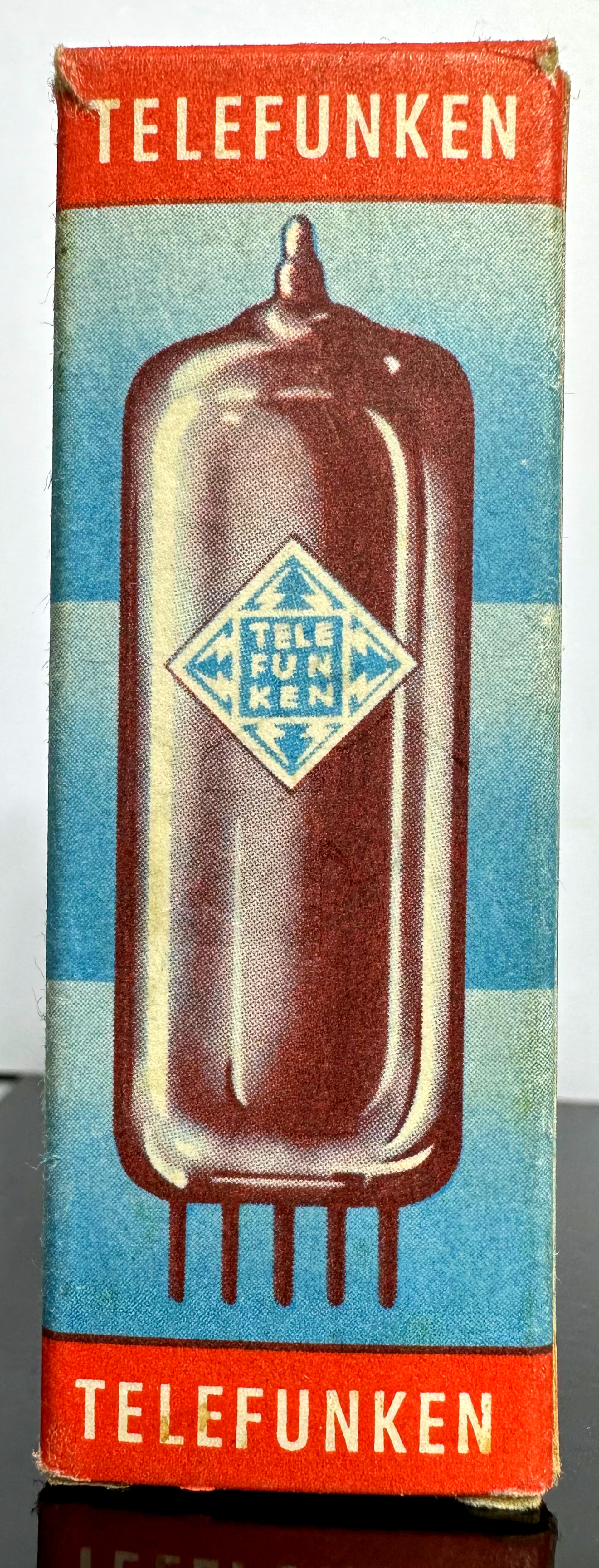

Röhre EAF801 #4115 Verpackung Bild 2
Röhre EAF801 #4115 Verpackung Bild 3

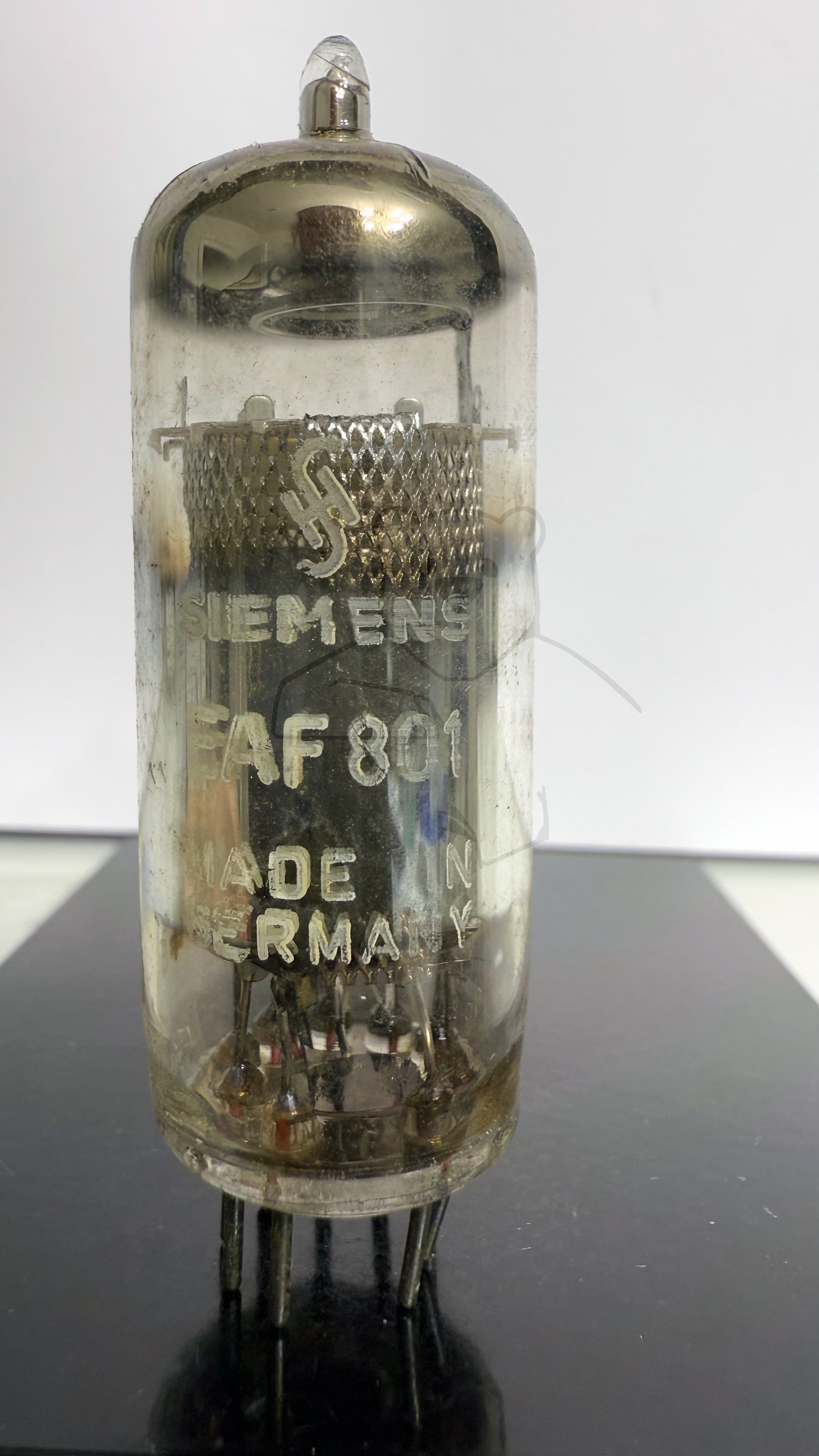

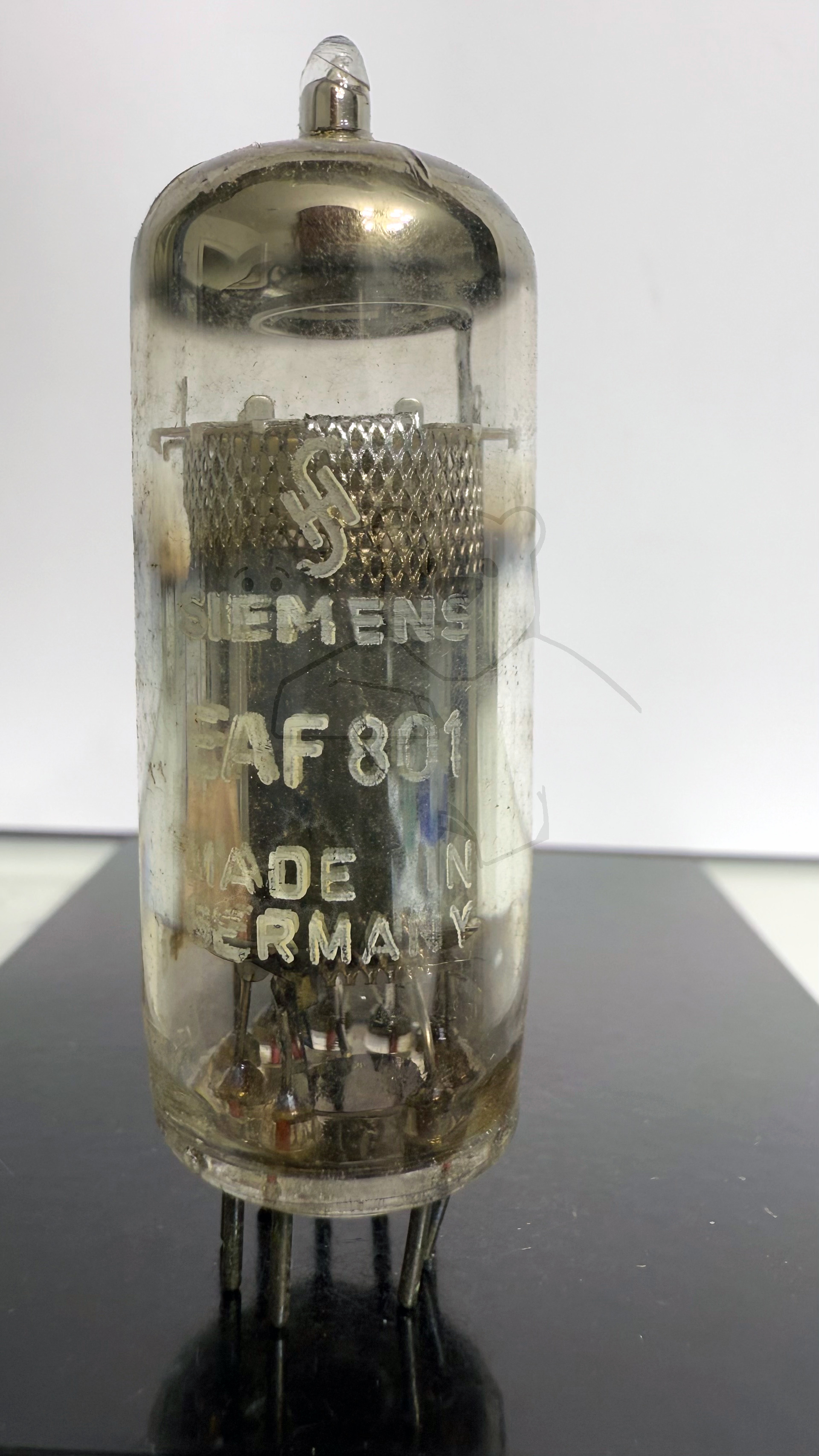

Röhre EAF801 #7966 Bild 1

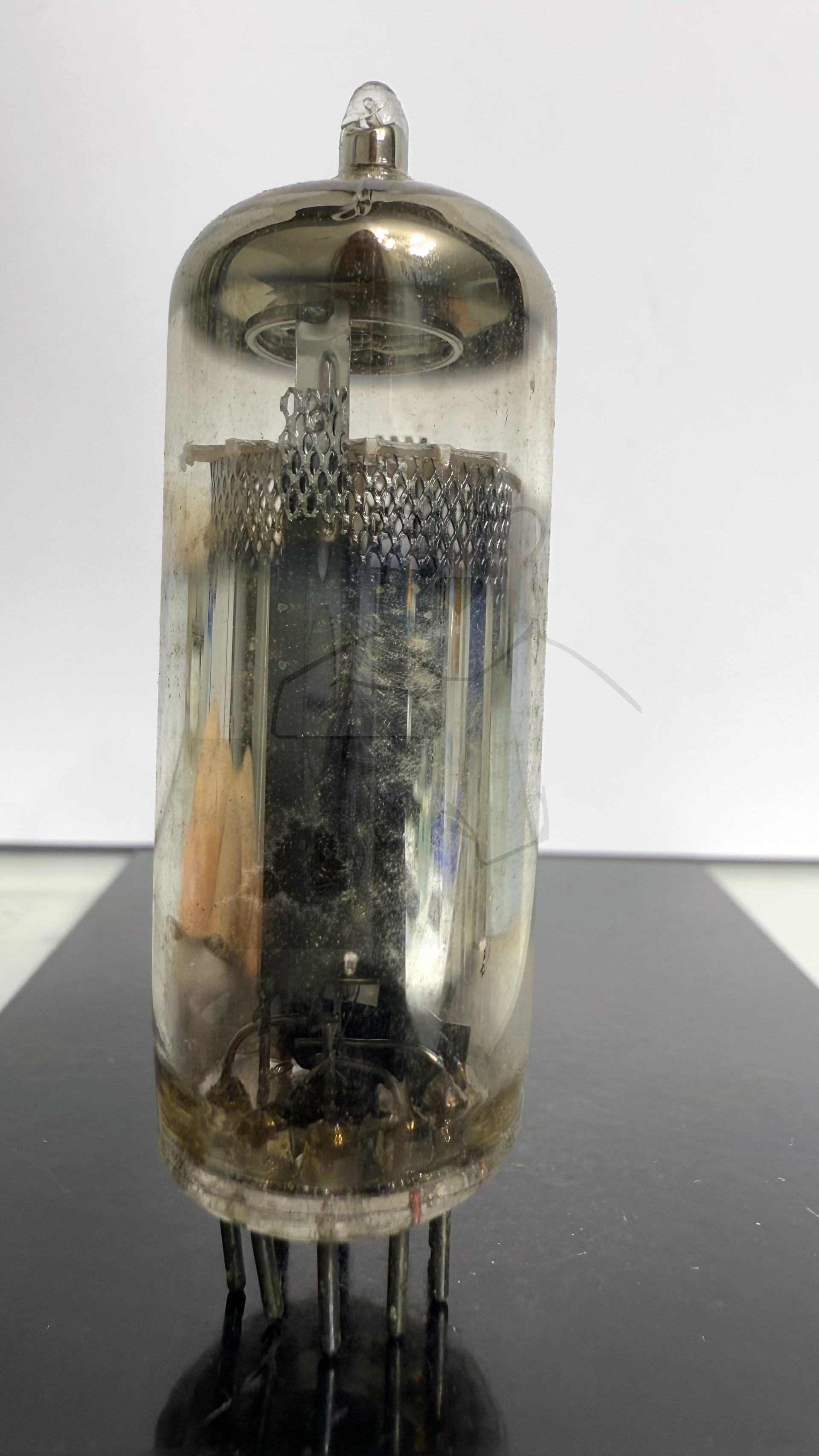

Röhre EAF801 #7966 Bild 2

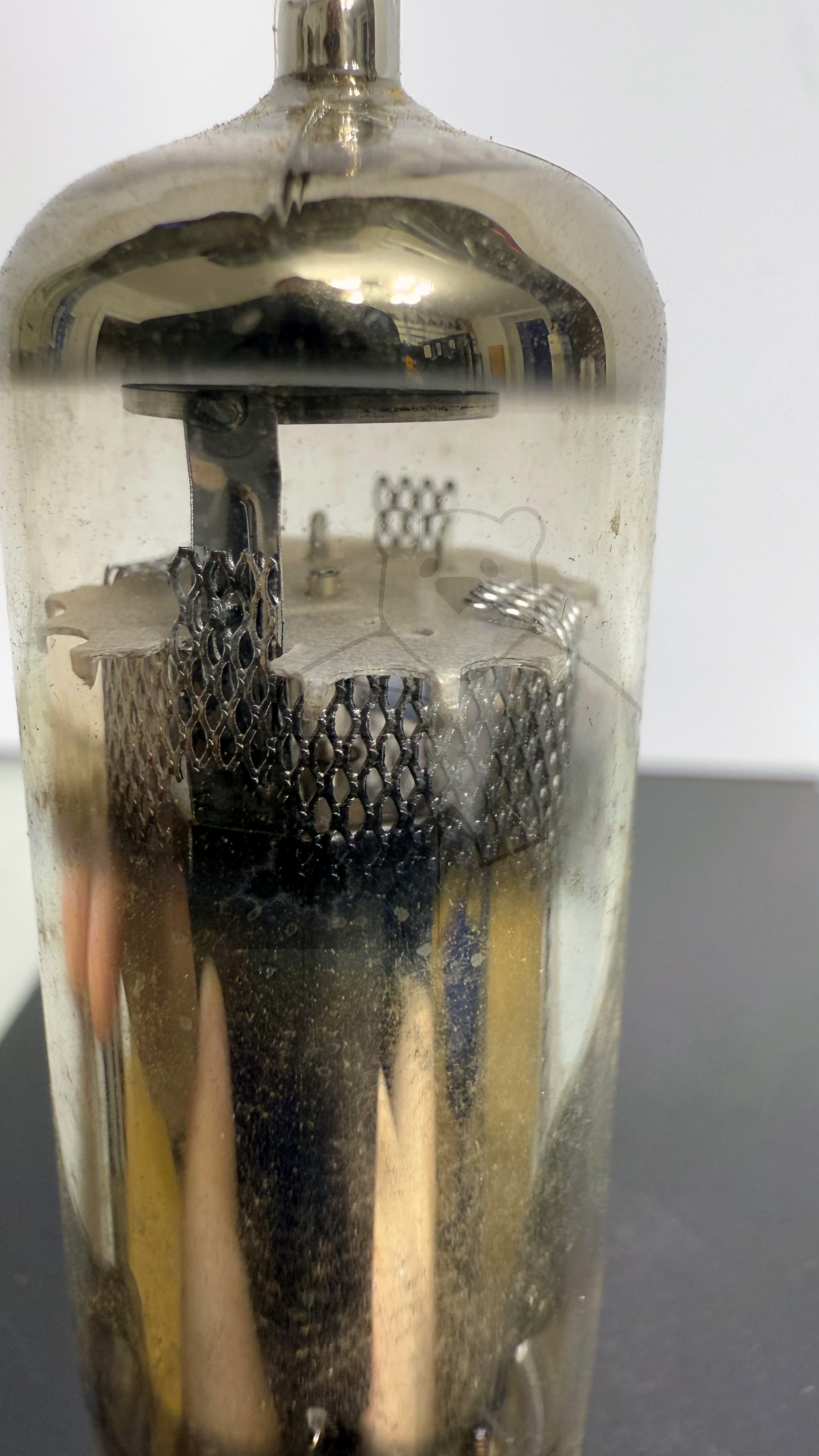

Röhre EAF801 #7966 Bild 3

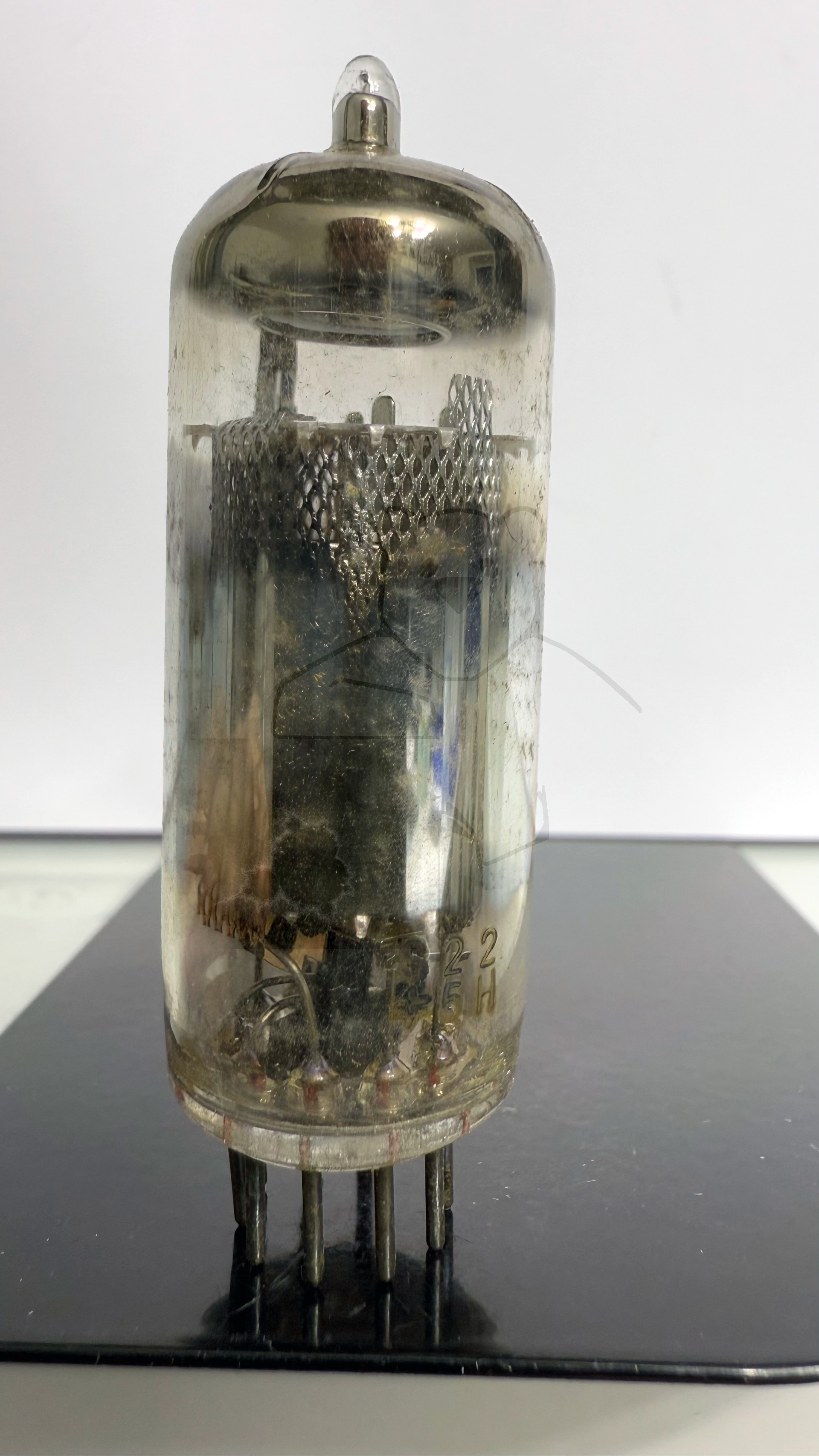

Röhre EAF801 #7966 Bild 4
🔎 Alle Röhren vom Typ EAF801 in der Sammlung
- → EAF801 Inventar: 01237 Hersteller: → Telefunken (Mit Raute im Boden)
- → EAF801 Inventar: 01498 Hersteller: → Siemens
- → EAF801 Inventar: 01518 Hersteller: → Siemens
- → EAF801 Inventar: 04092 Hersteller: → Siemens
- → EAF801 Inventar: 04115 Hersteller: → Telefunken
- → EAF801 Inventar: 04386 Hersteller: → Siemens
- → EAF801 Inventar: 04998 Hersteller: → R-F-T
- → EAF801 Inventar: 05930 Hersteller: → Siemens
- → EAF801 Inventar: 06708 Hersteller: → Valvo
- → EAF801 Inventar: 07191 Hersteller: → Valvo
- → EAF801 Inventar: 07193 Hersteller: → ITT - Lorenz
- → EAF801 Inventar: 07966 Hersteller: → Siemens
