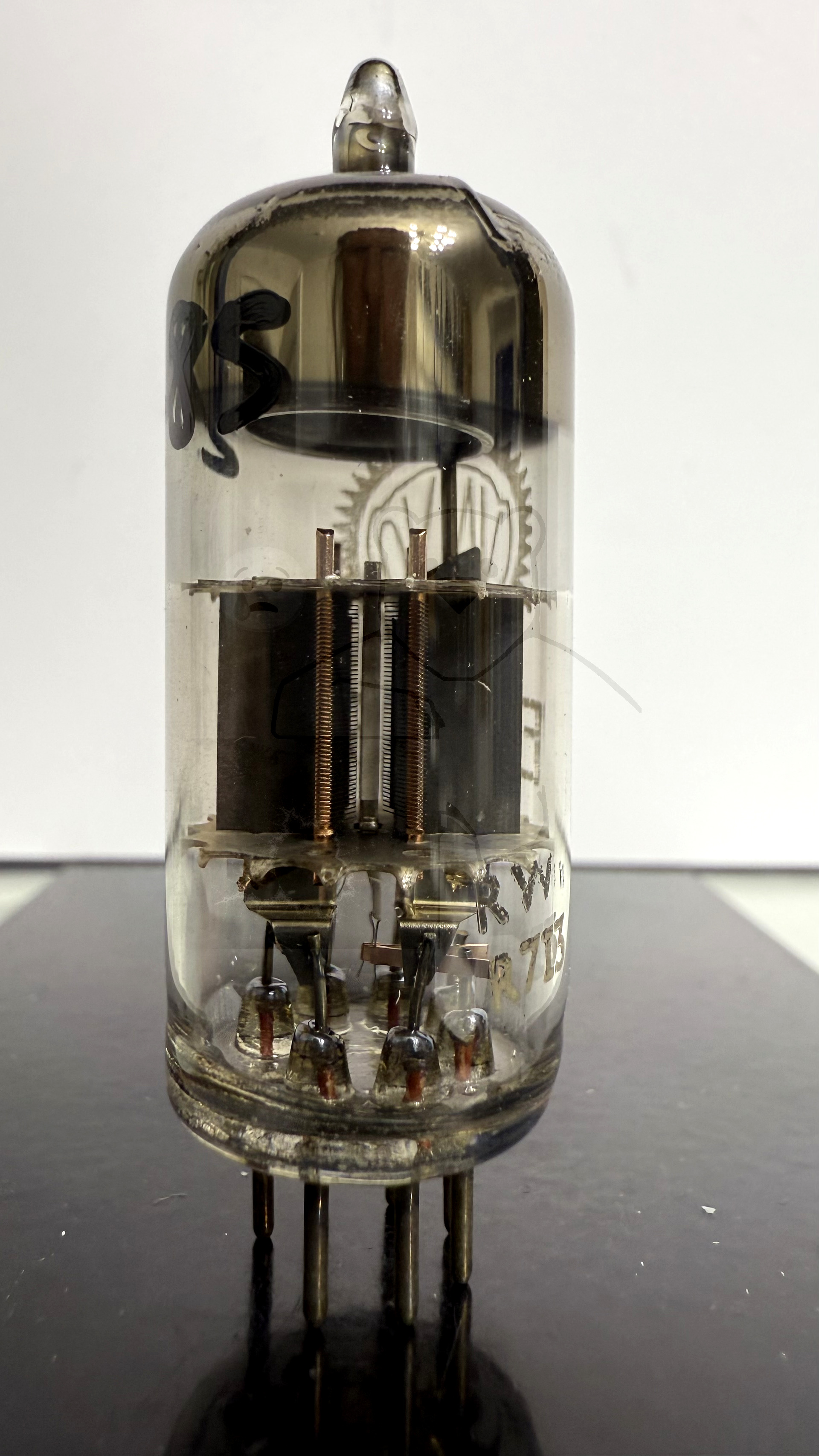

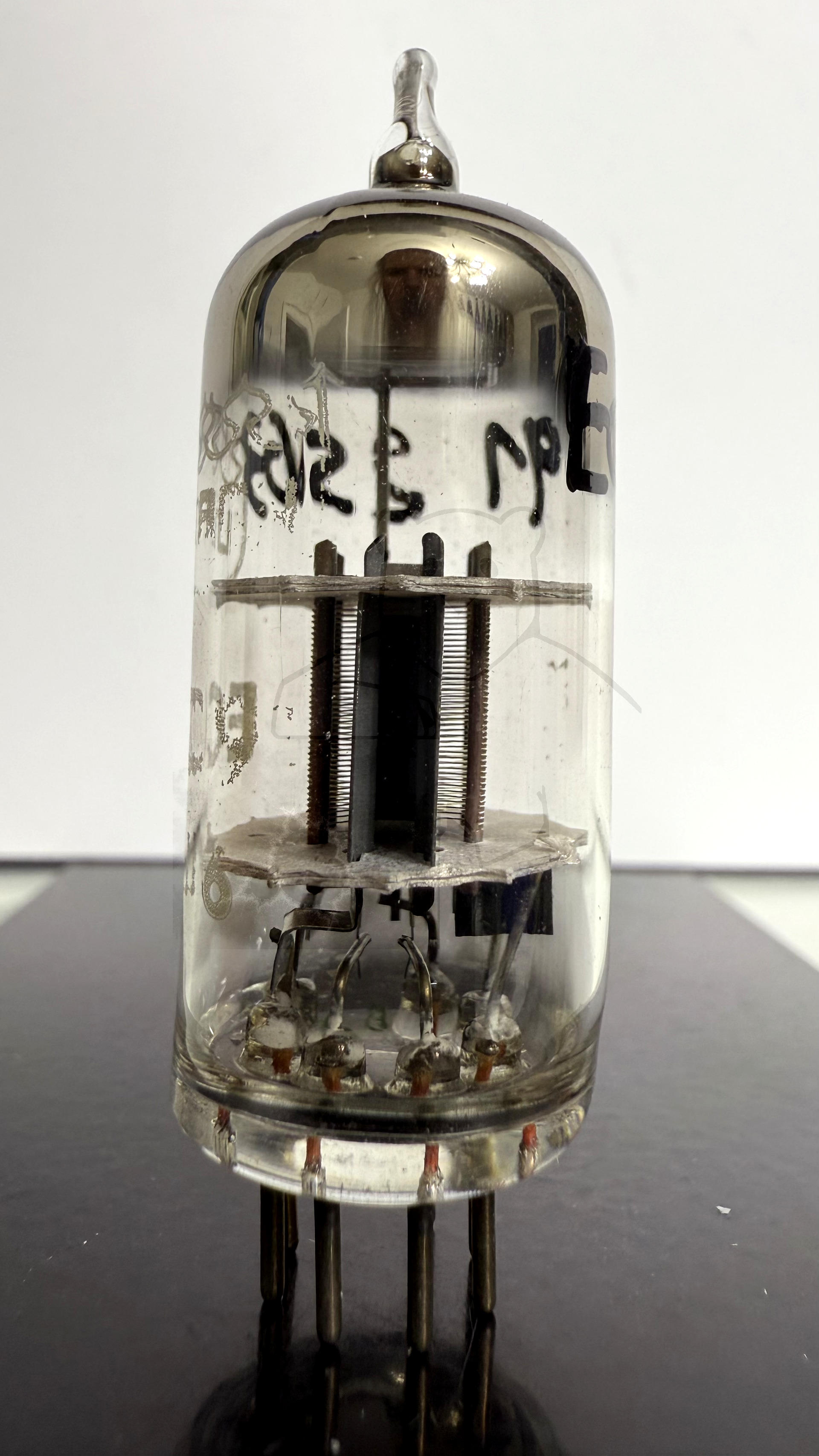

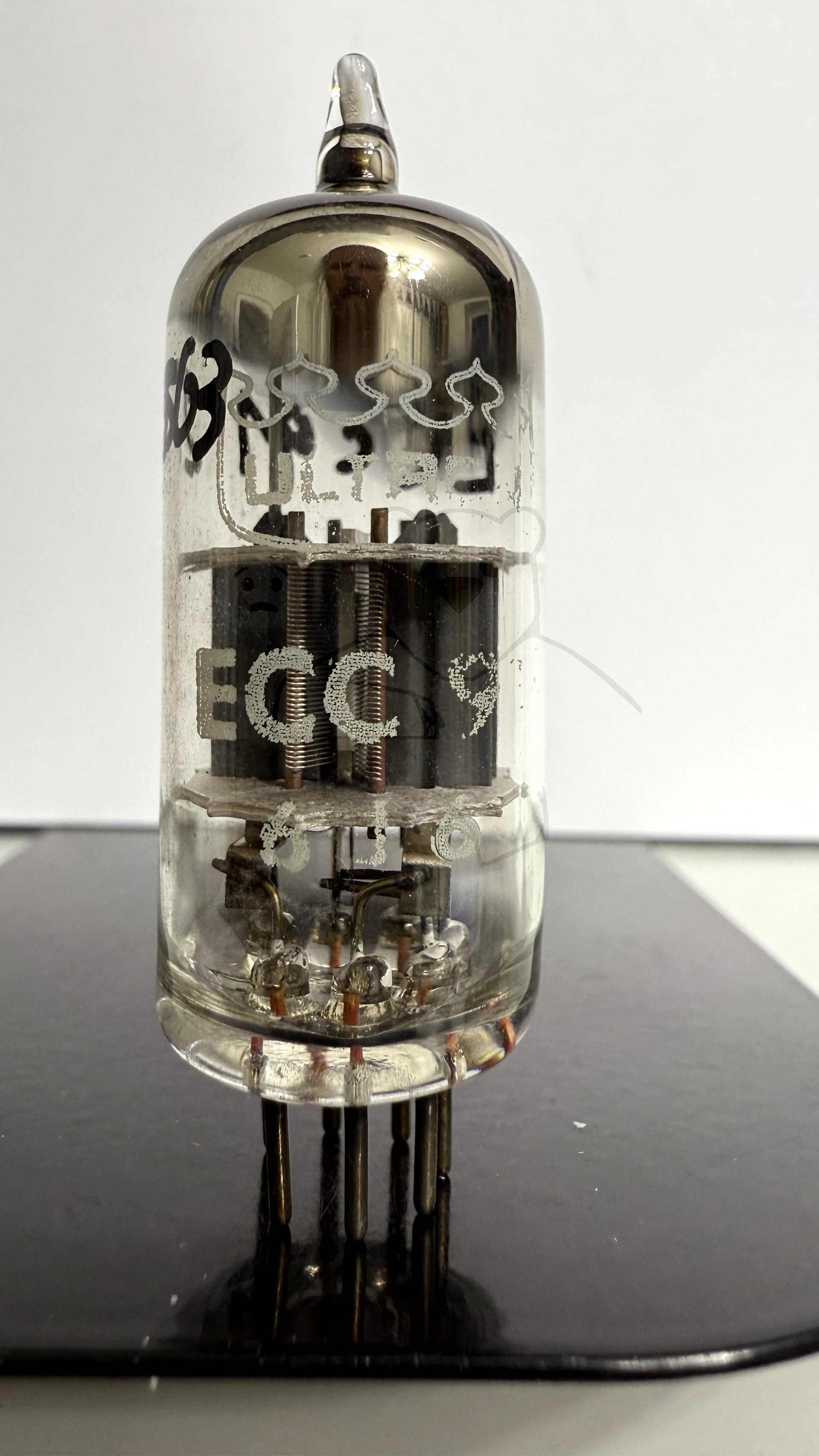

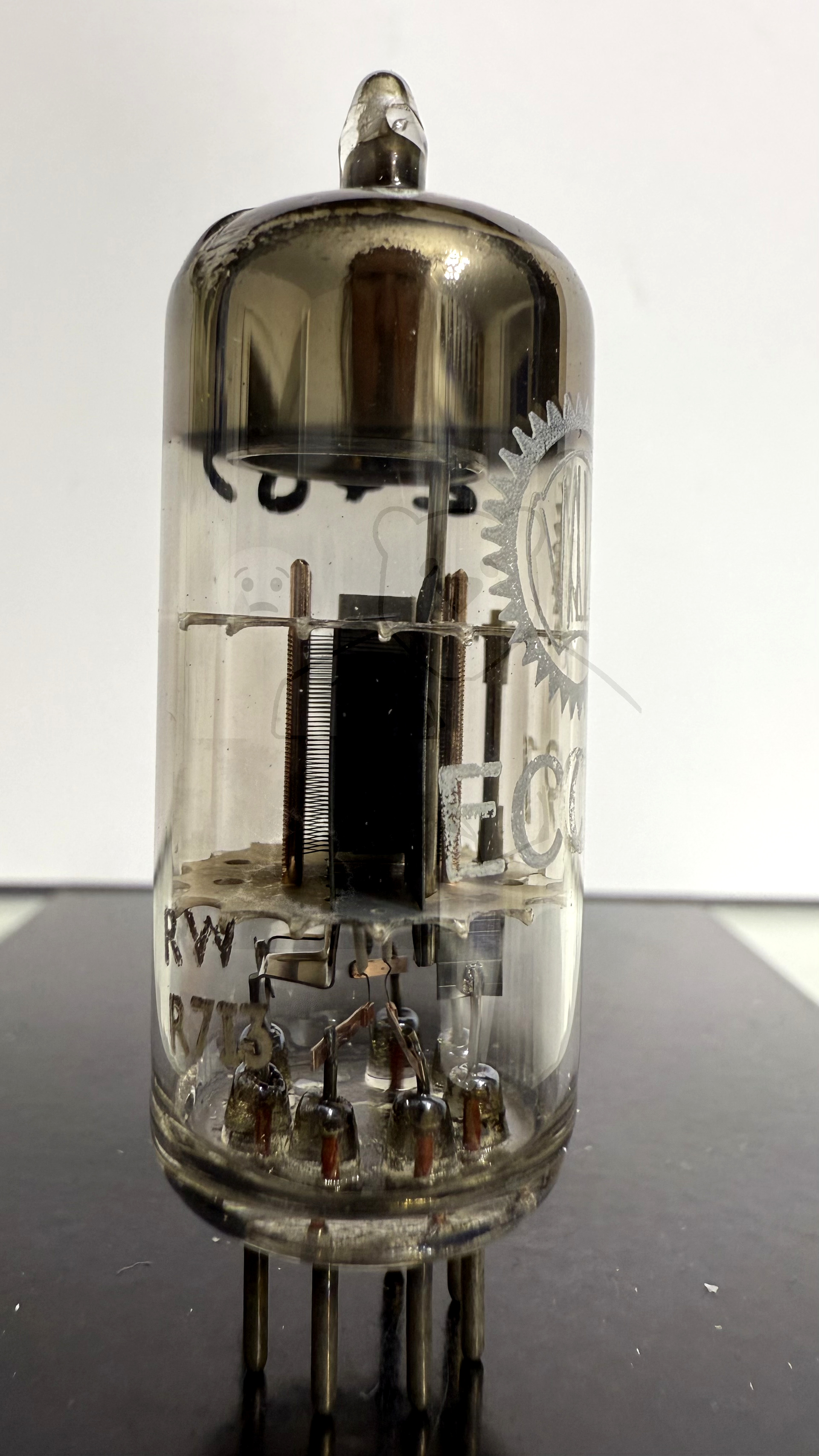

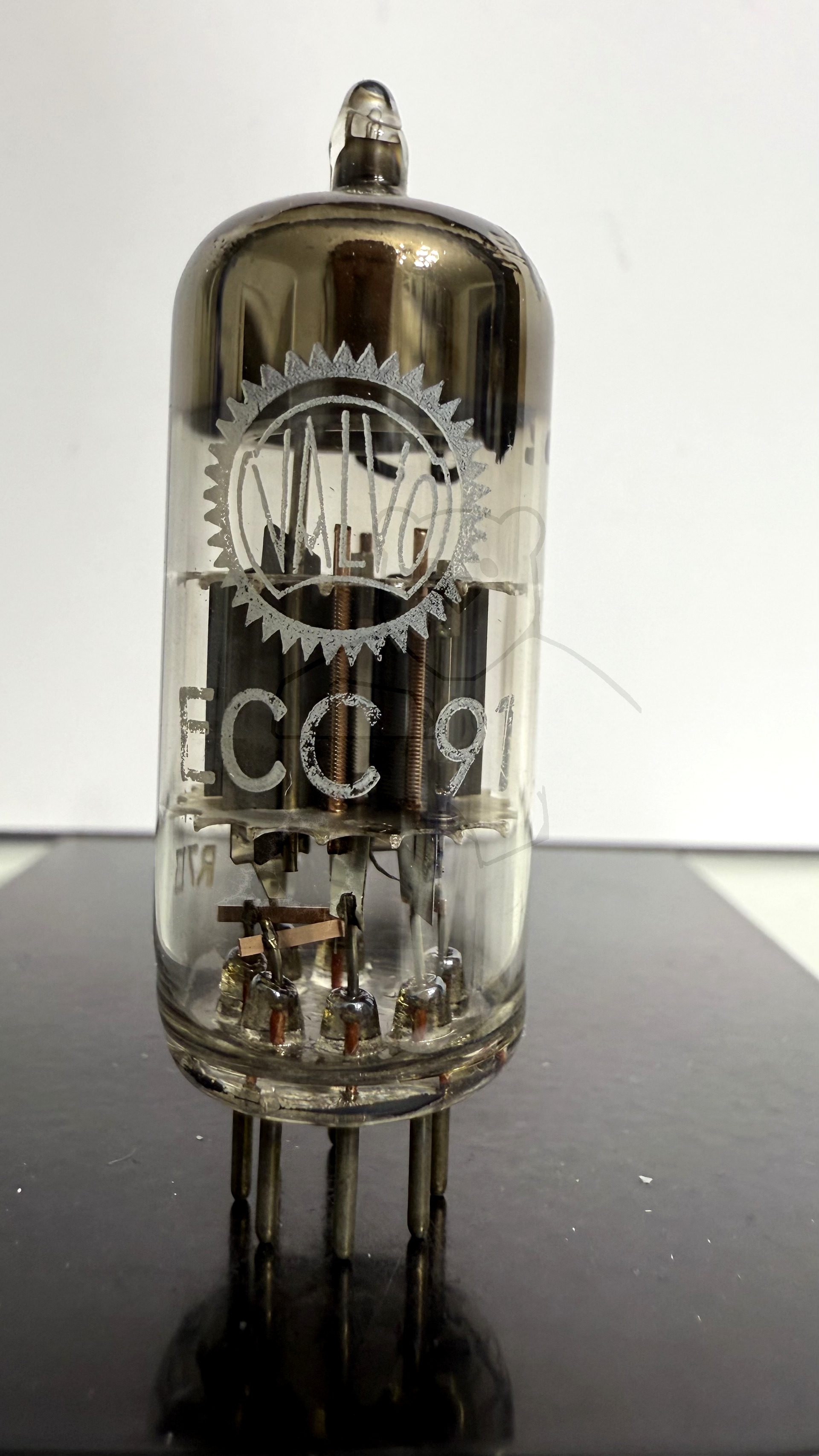

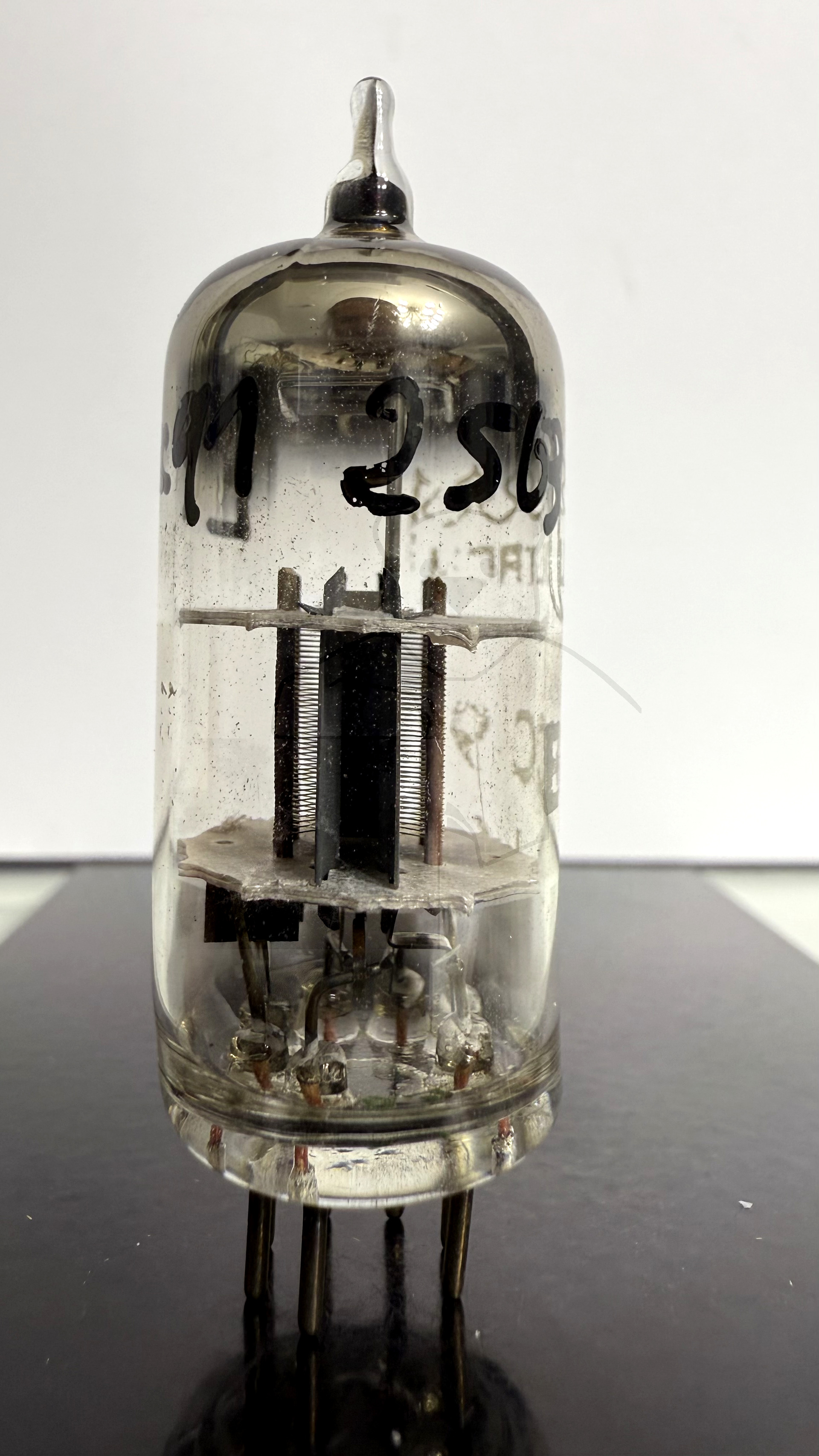

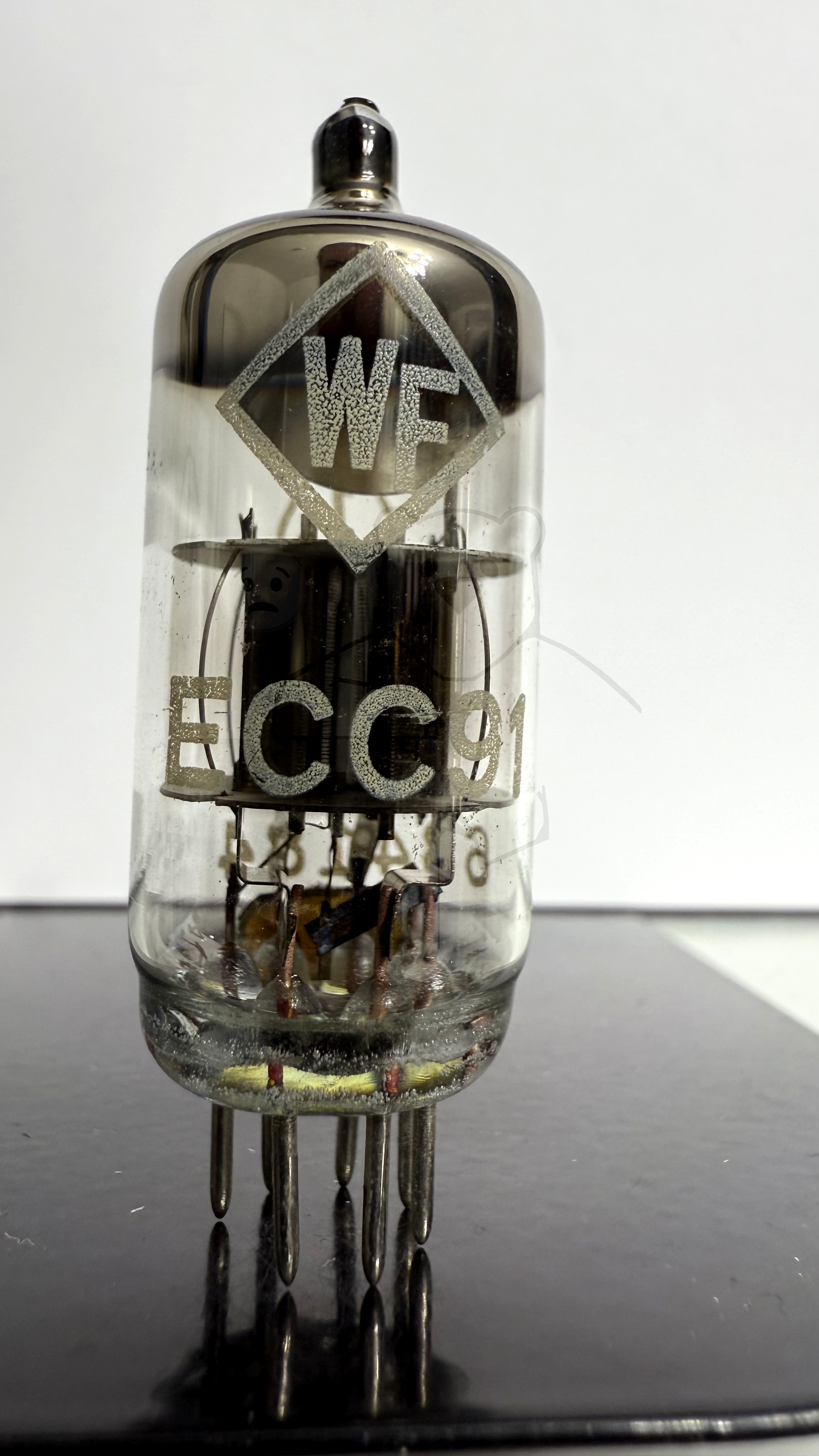

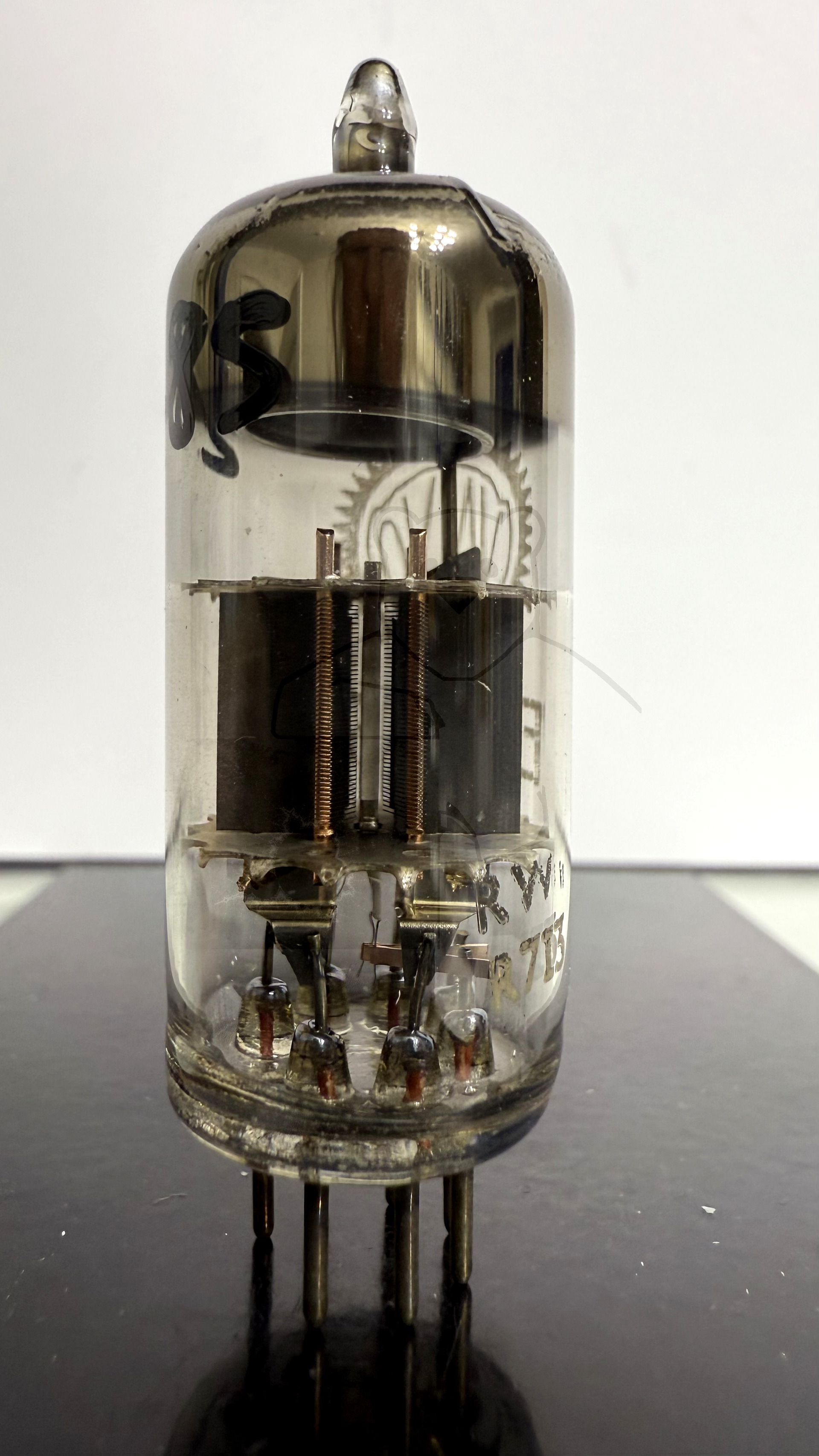

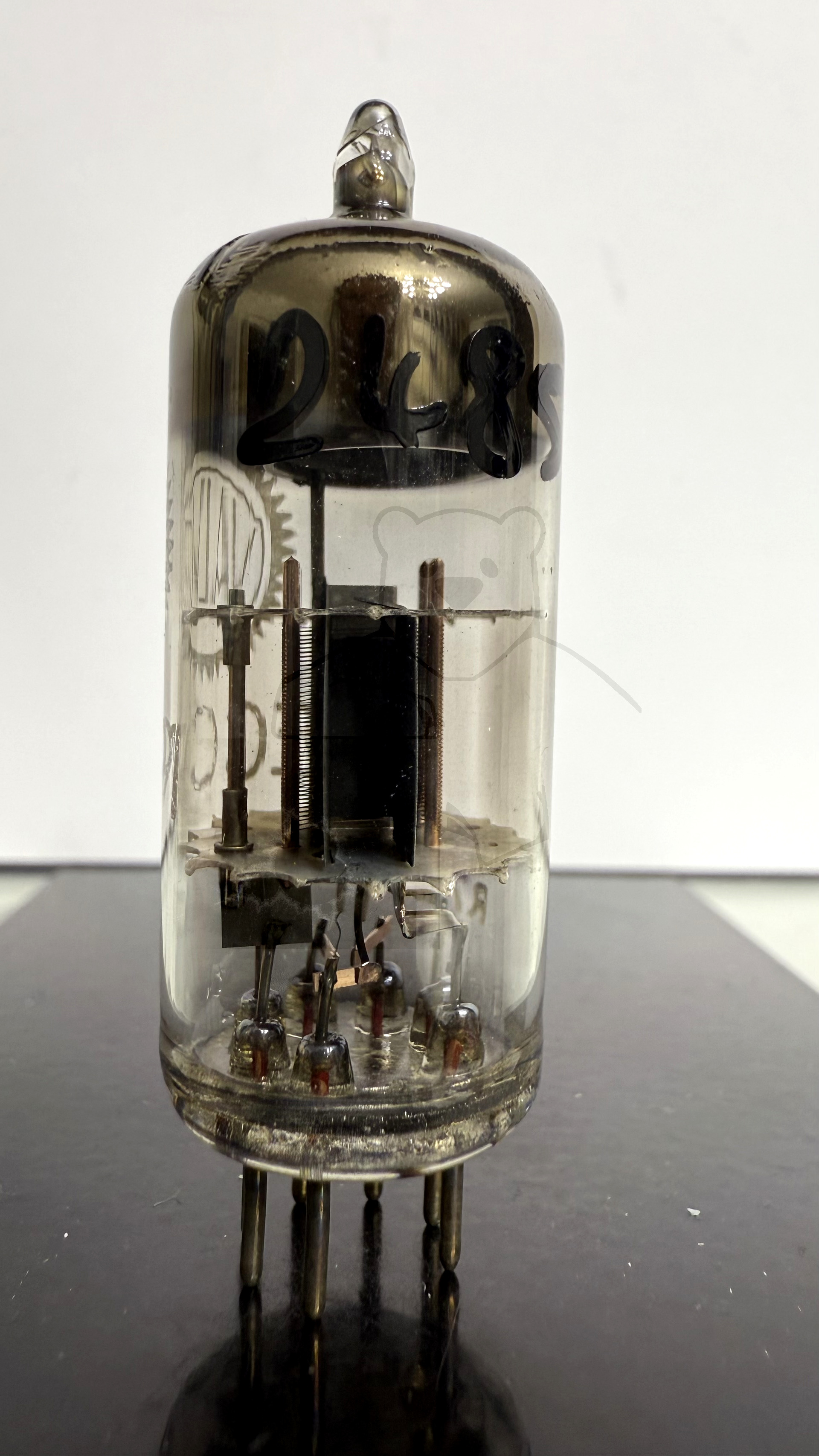

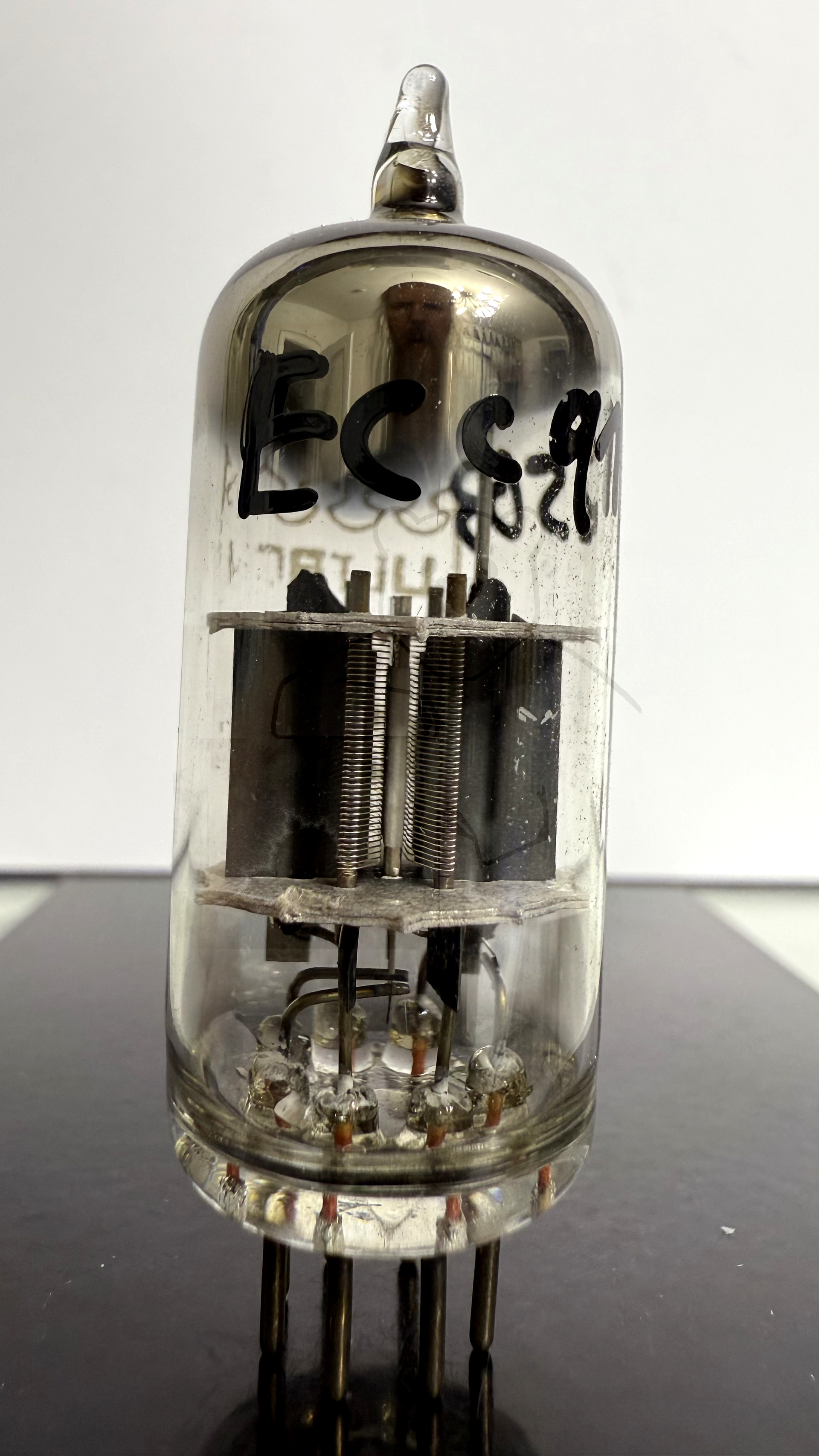

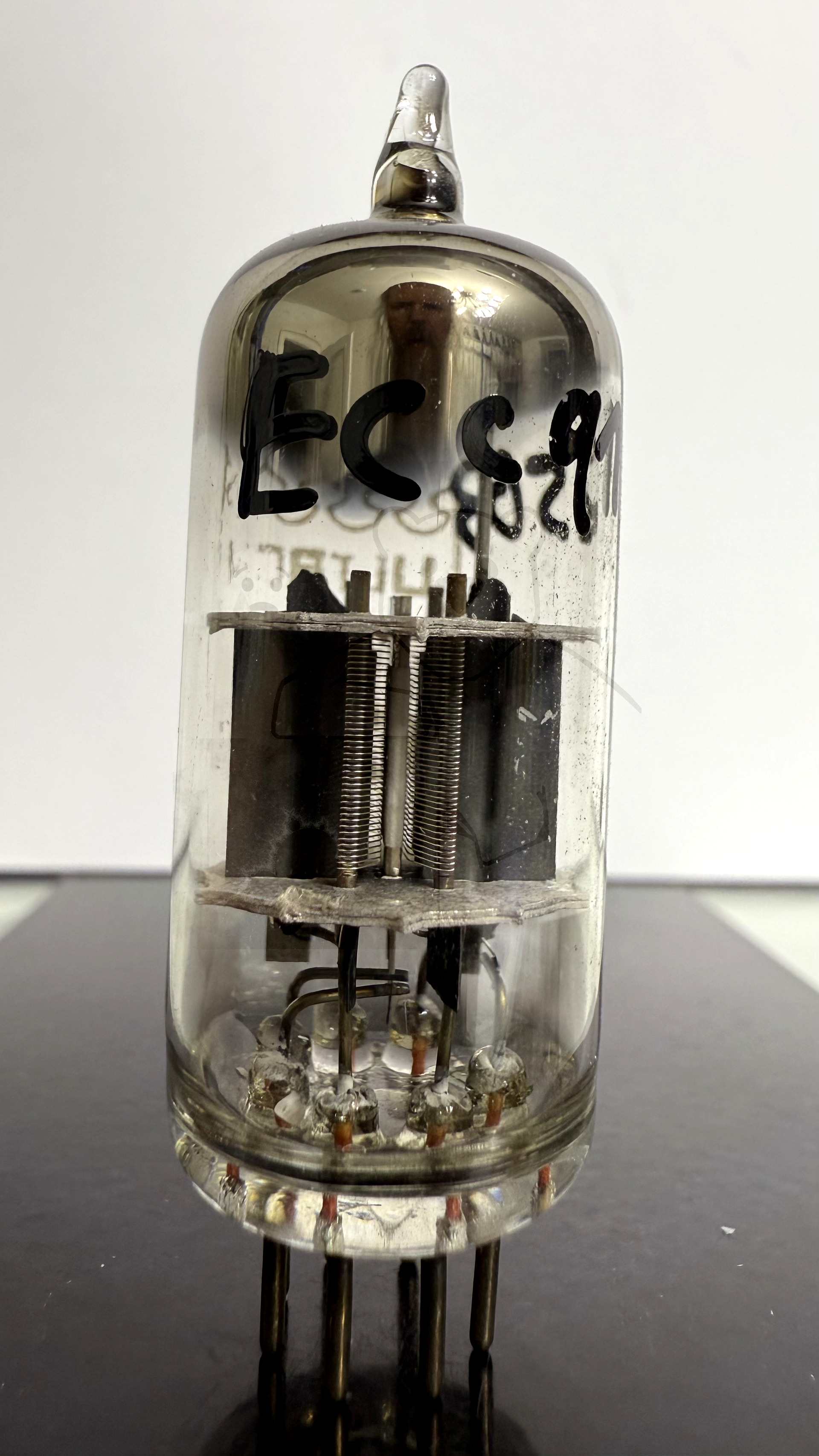

Daten und Bilder der Röhre: ECC91

🔎 Beschreibung der Röhre: ECC91

Name	ECC91
Vergleichsname	→ 6J6 → 6J6A
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,45
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	04.06.2018 14:45:31

🔎 Beschreibung der Systeme für die Röhre: ECC91

	System 1	System 2
Kathode	7	7
Gitter 1	6	5
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1	2
Anode 2
Leuchtschirm
Heizung	3, 4	3, 4
Abschirmung
Funktion	→ Hochfrequenzverstaerker, Triode	→ Hochfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der ECC91

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 YouTube Video zu ECC91

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/HztE5l3g8e4 (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: ECC91
Datenblatt ECC91 Mullard [www.tubedata.info].pdf (155 kB)
Datenblatt ECC91 Philips [www.tubedata.info].pdf (37 kB)
Datenblatt ECC91 RFT [www.tubedata.info].pdf (104 kB)
Pruefkarte ECC91 6J6 - Neuberger RPM370 Roehrenmessgeraet.pdf (197 kB)
Pruefkarte ECC91 6J6 E90CC - Karte 1 - Funke W19 Roehrenpruefer.pdf (157 kB)
Pruefkarte ECC91 6J6 E90CC - Karte 2 - Funke W19 Roehrenpruefer.pdf (176 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
