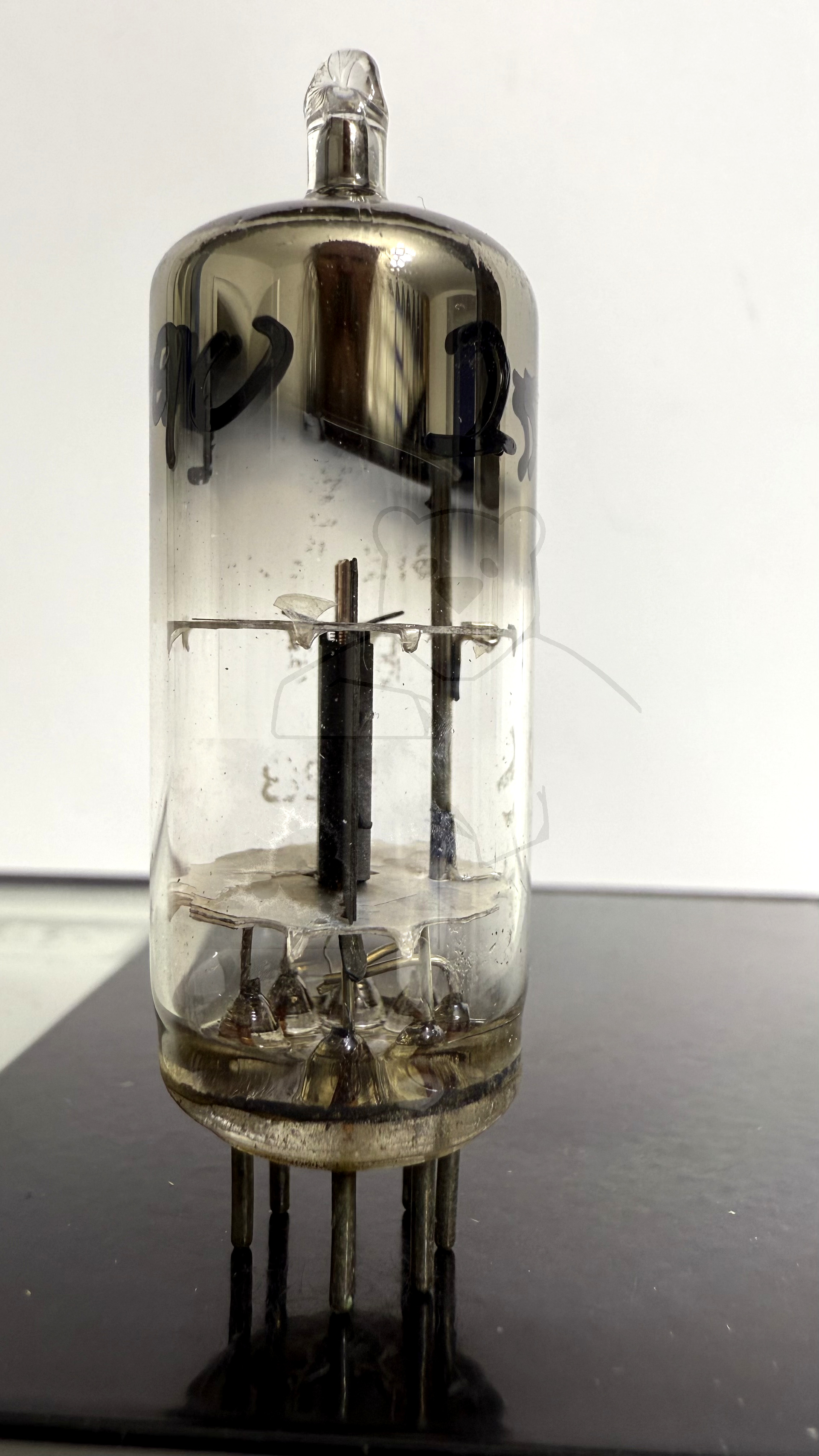

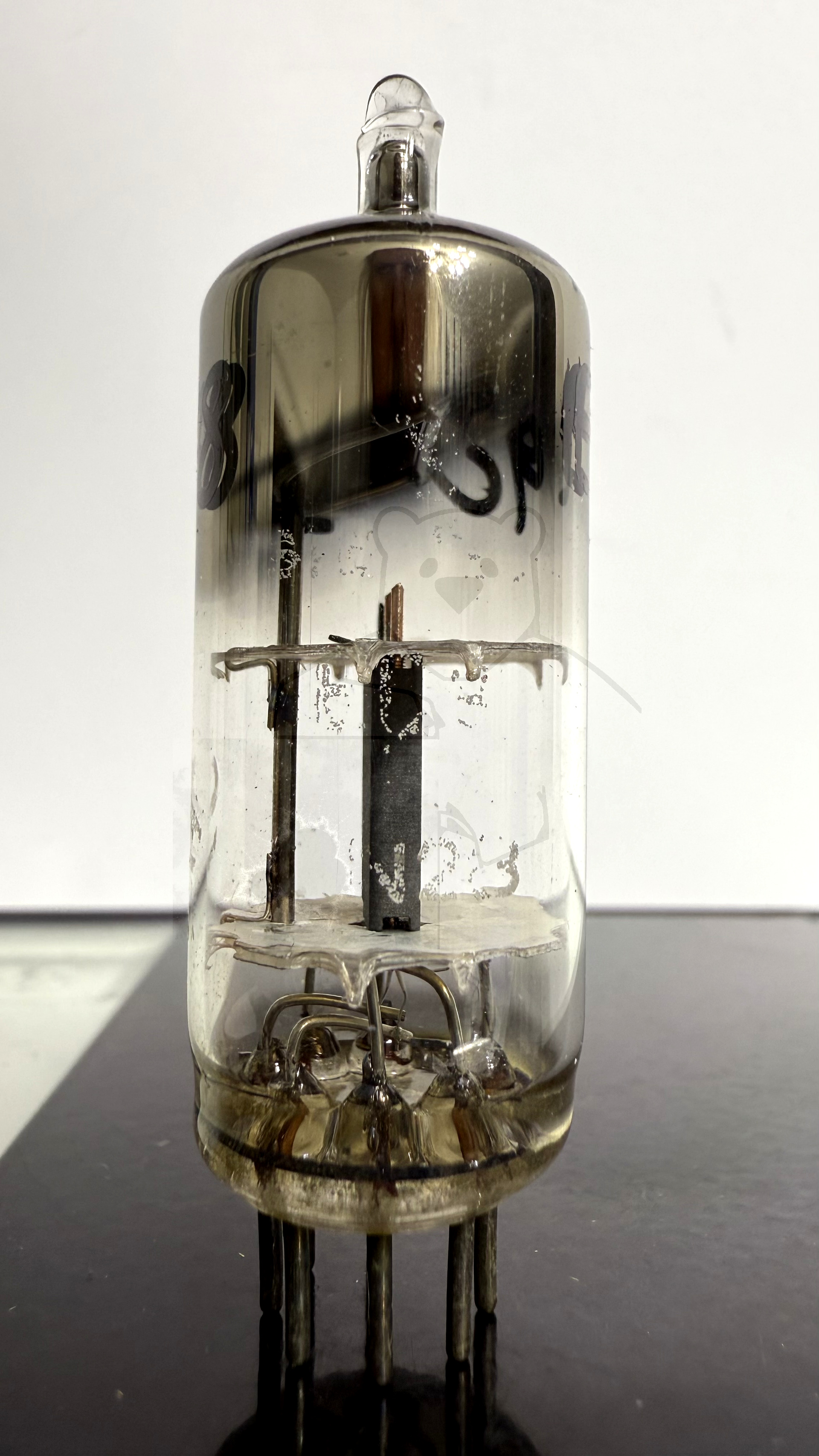

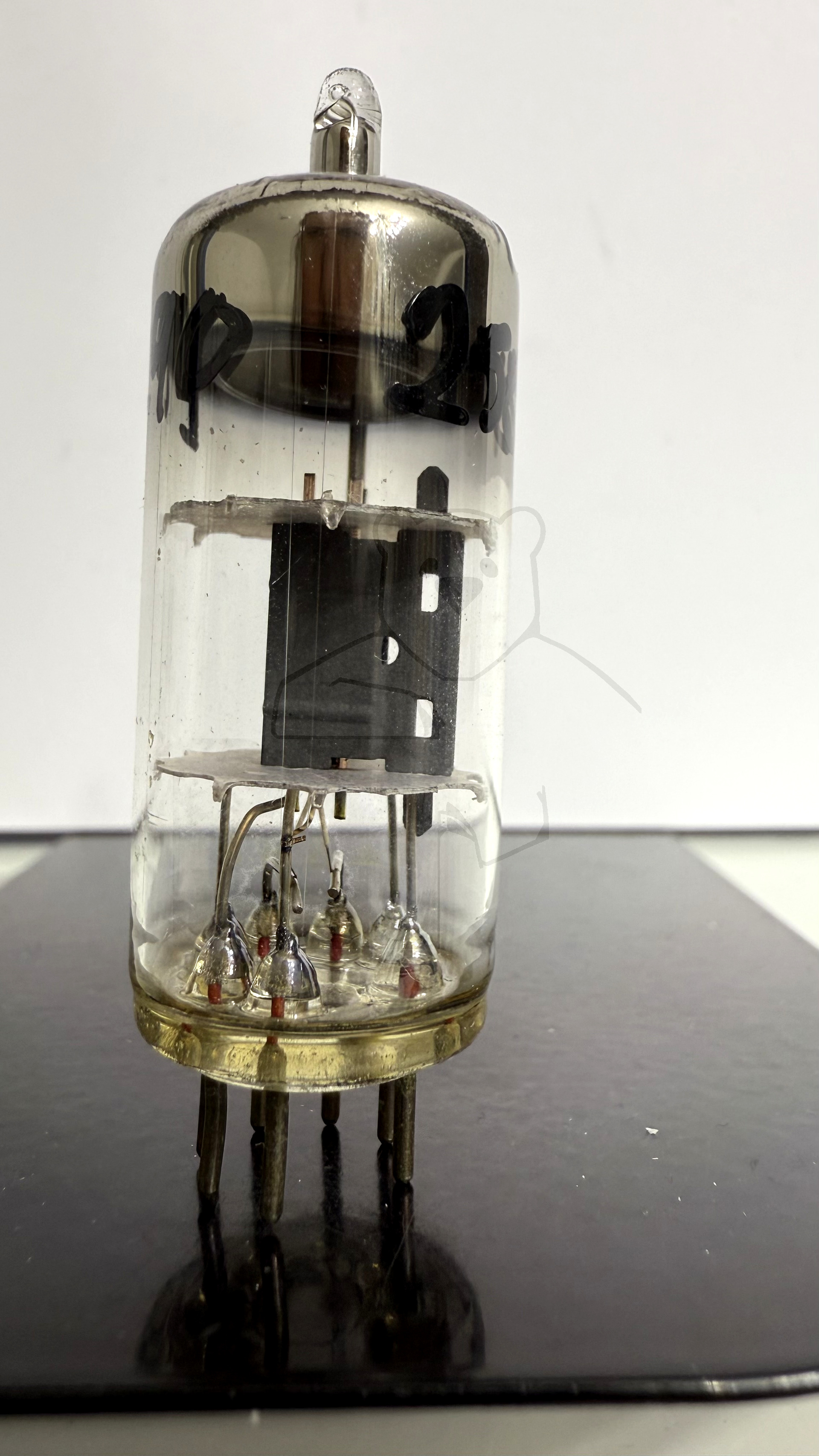

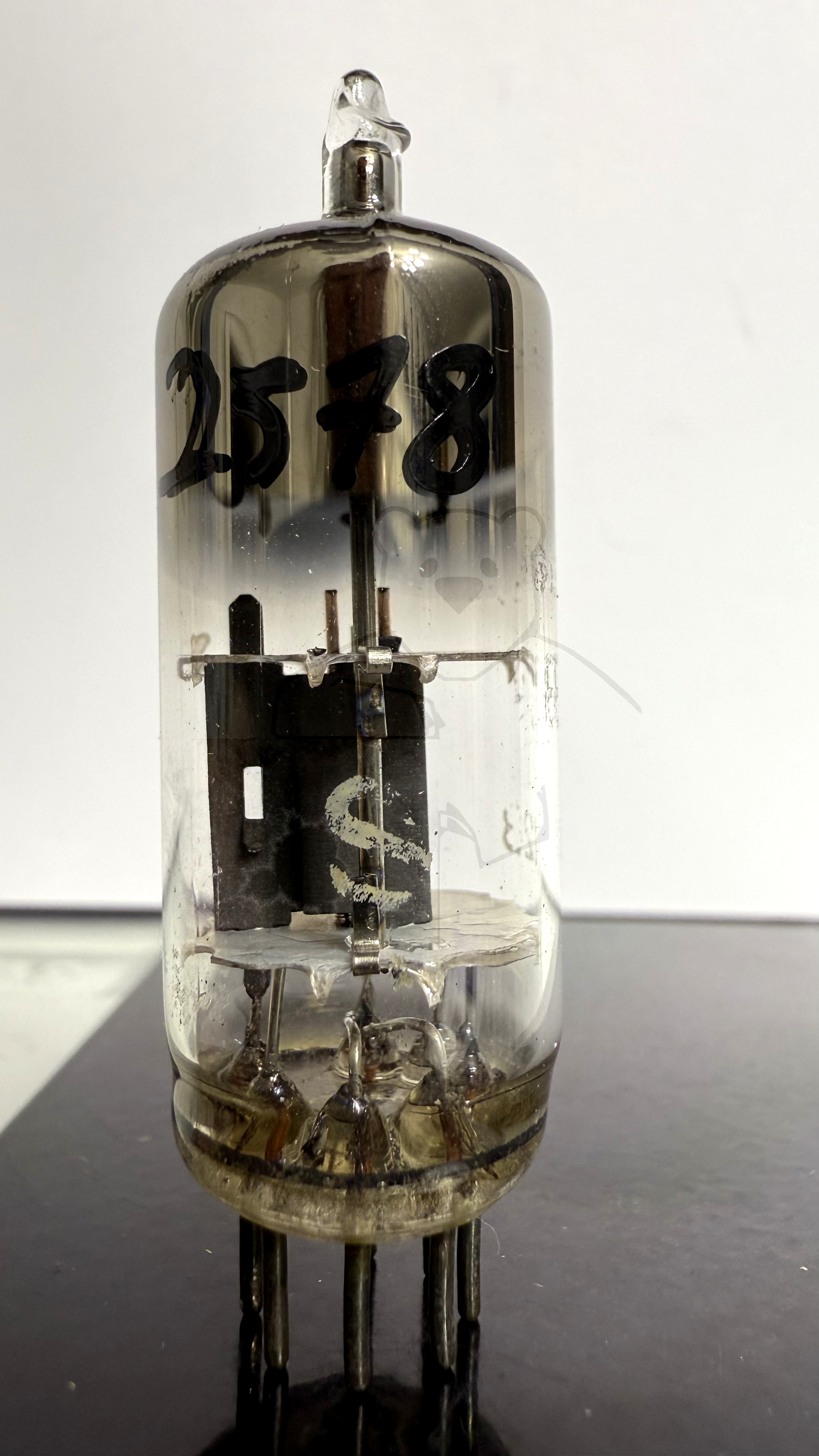

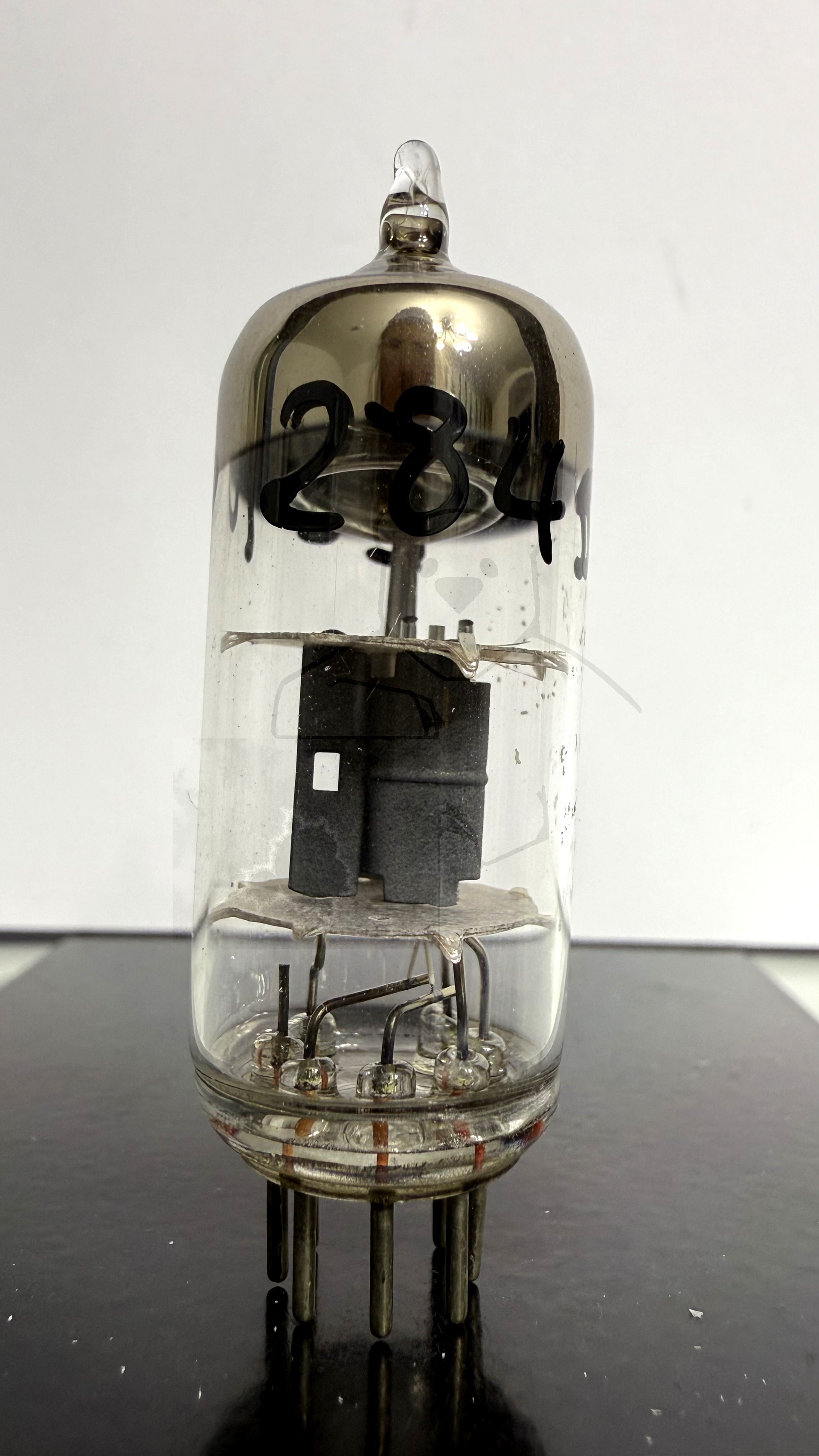

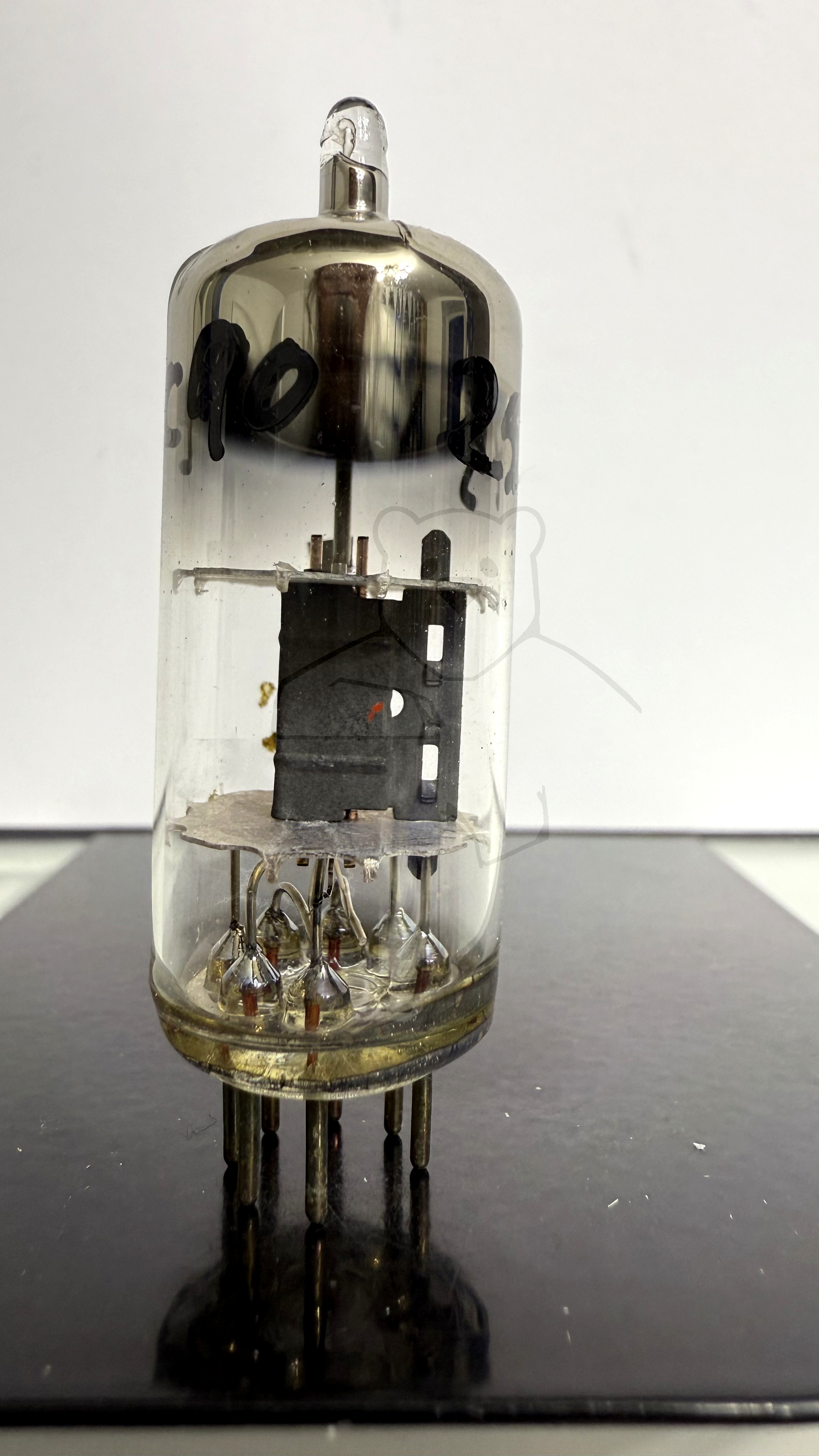

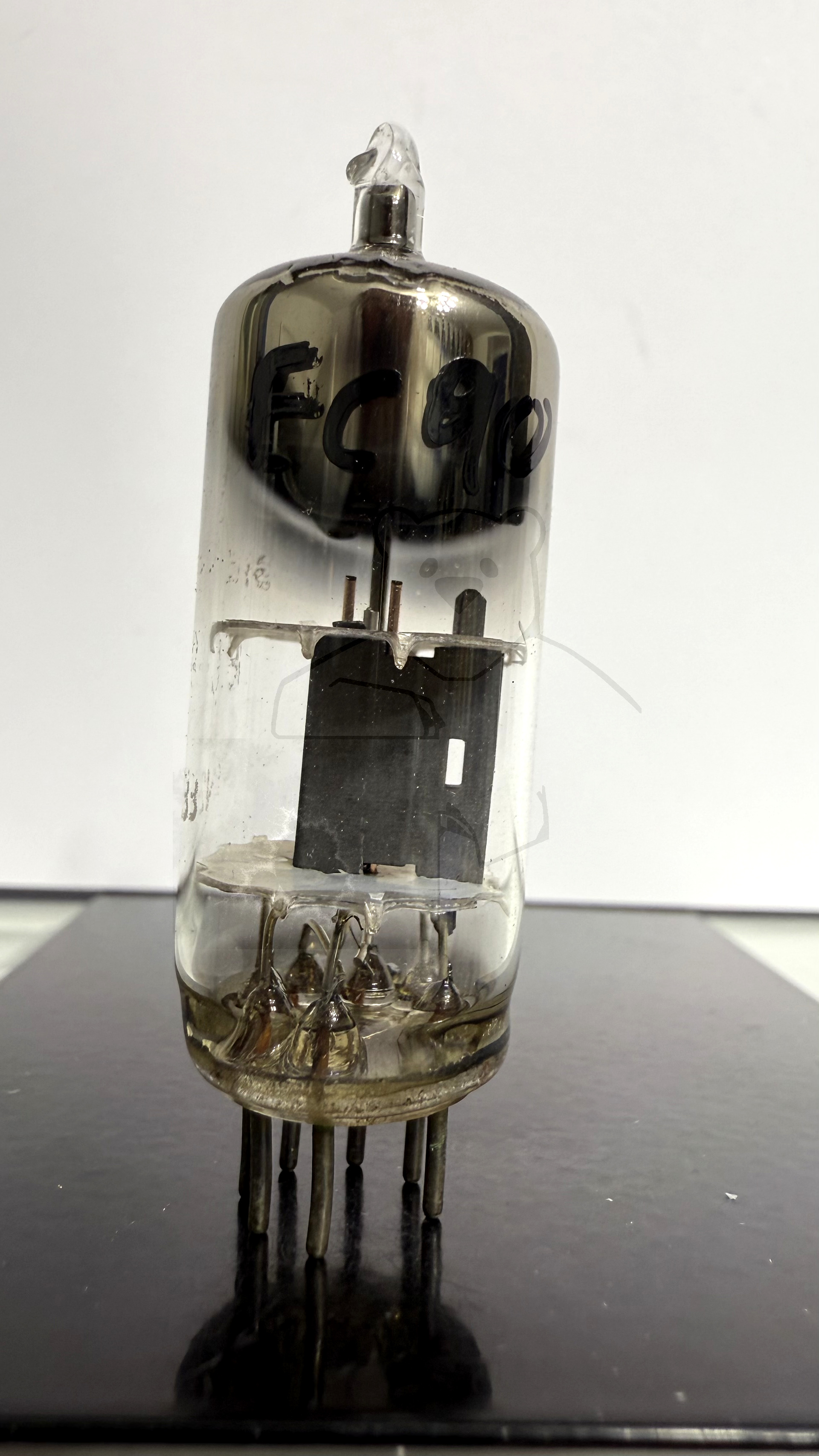

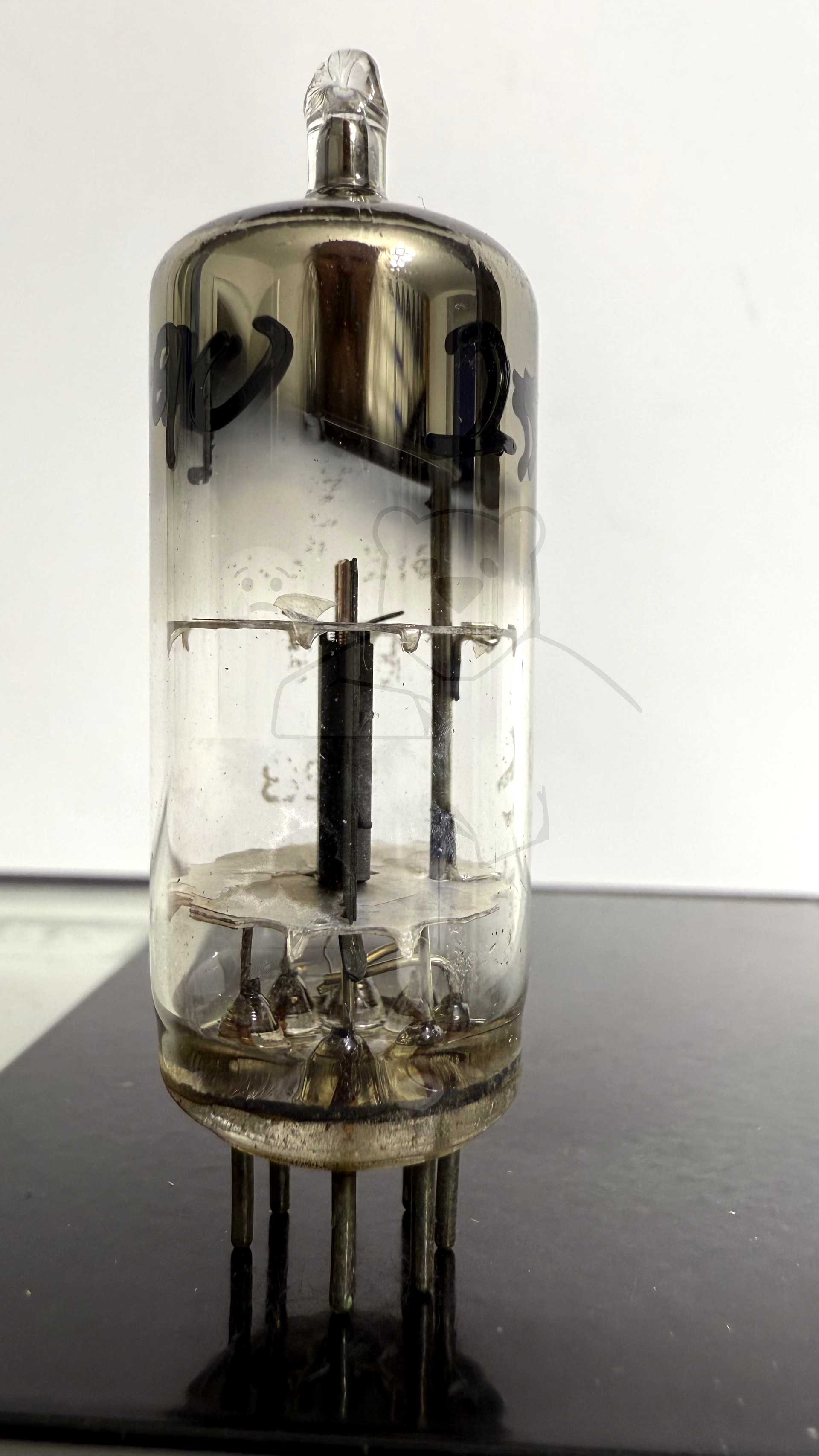

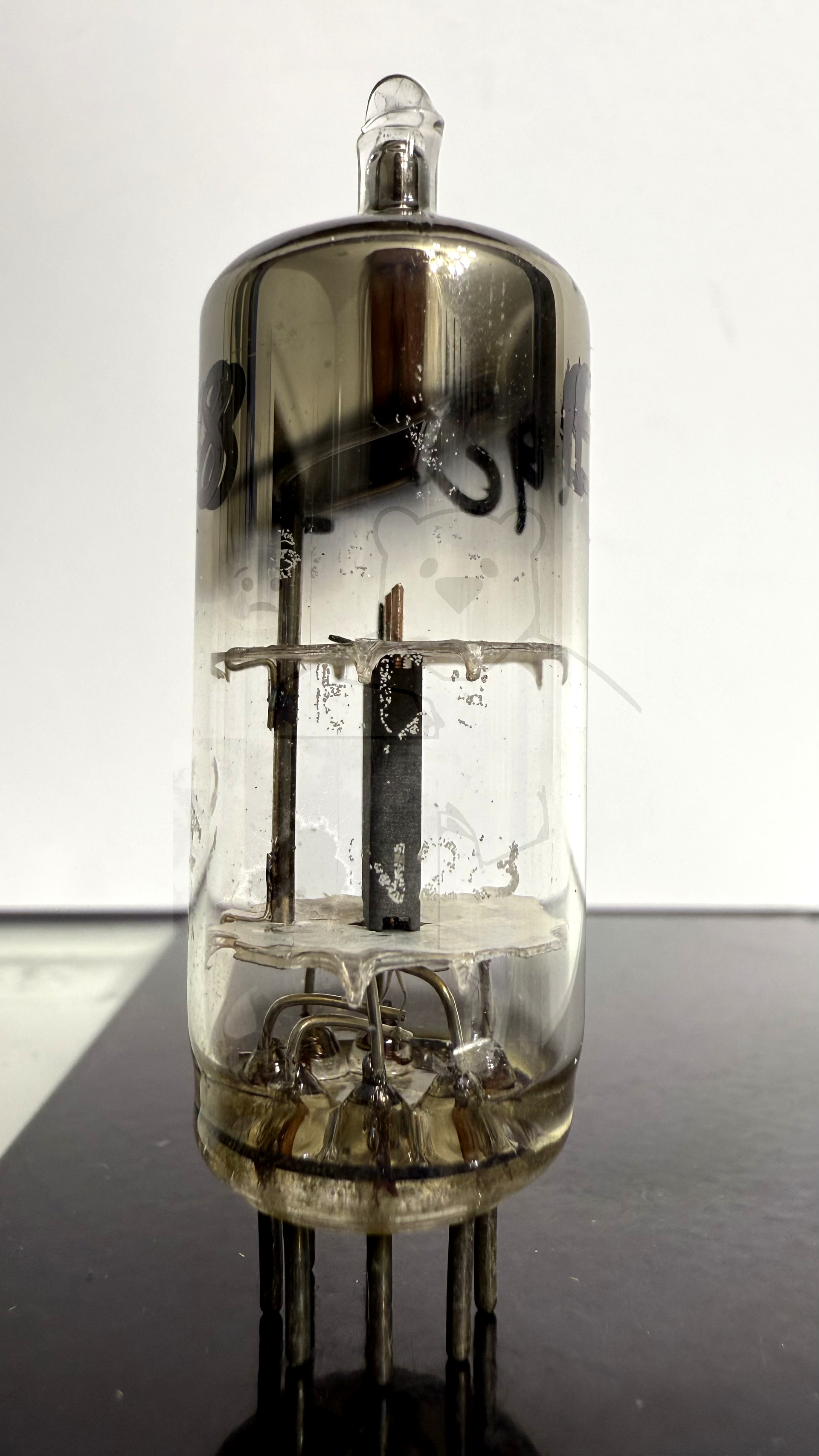

Daten und Bilder der Röhre: EC90

🔎 Beschreibung der Röhre: EC90

Name	EC90
Vergleichsname	→ 6C4
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,15
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 18:00:01

🔎 Beschreibung der Systeme für die Röhre: EC90

	System 1
Kathode	7
Gitter 1	8
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Breitbandverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

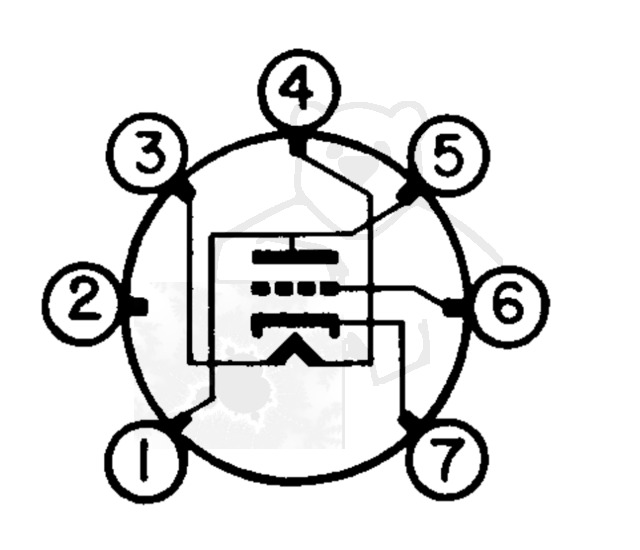

🔎 Sockelschaltung der EC90

Bildquelle: Raytheon Datenblatt

🔎 Datenblätter zur Röhre: EC90
Datenblatt EC90 Philips [www.tubedata.info].pdf (138 kB)
