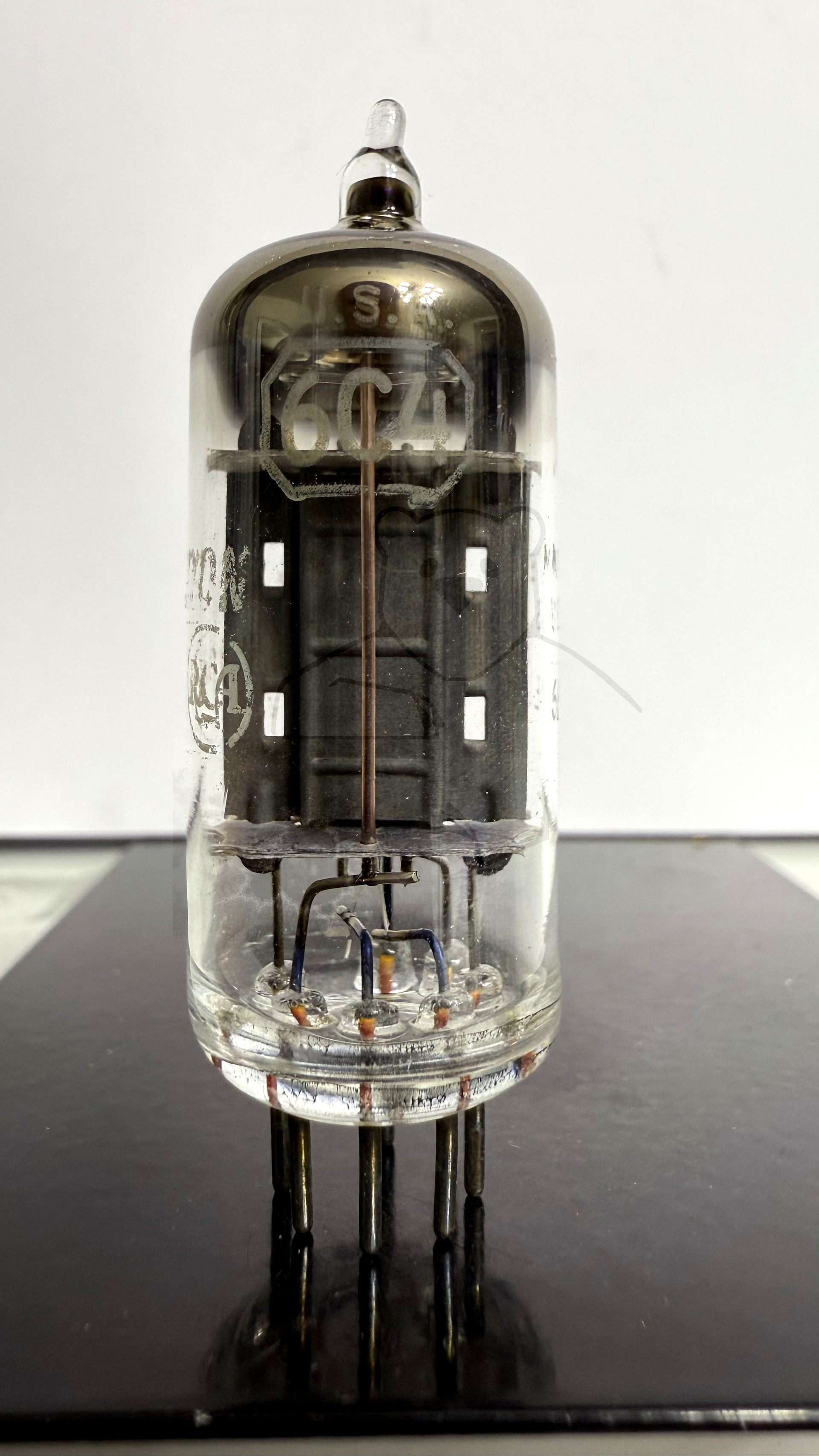

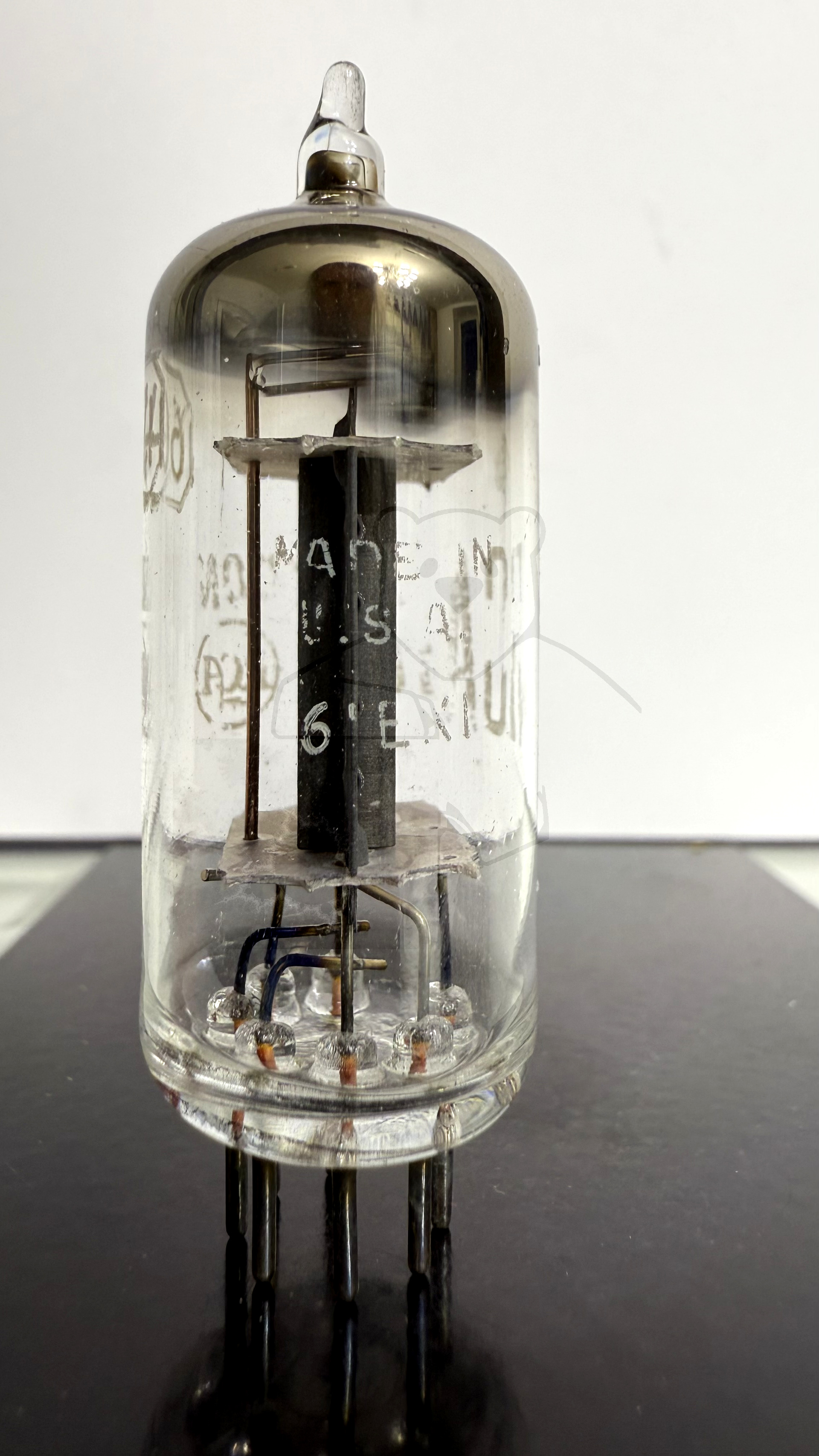

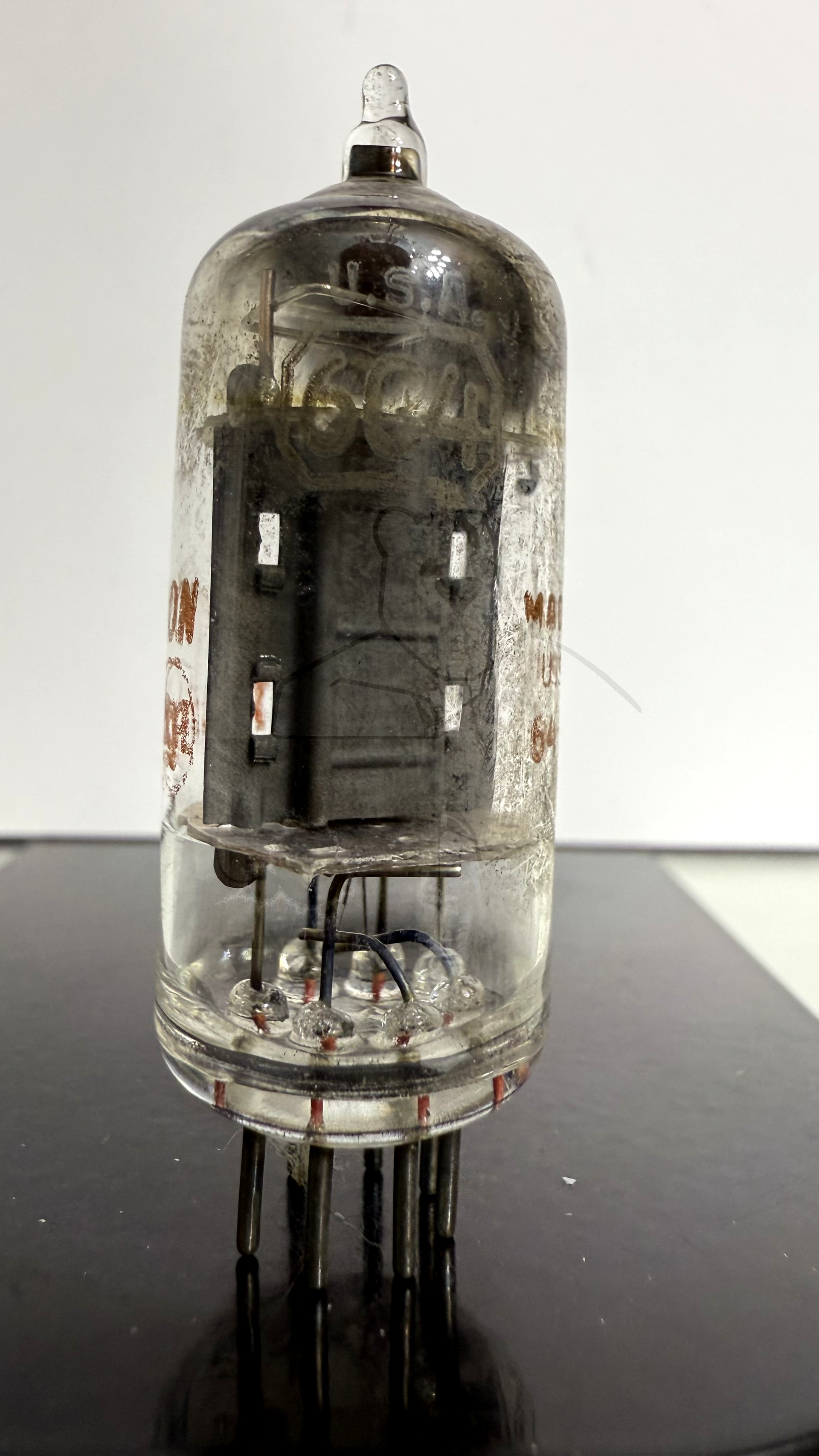

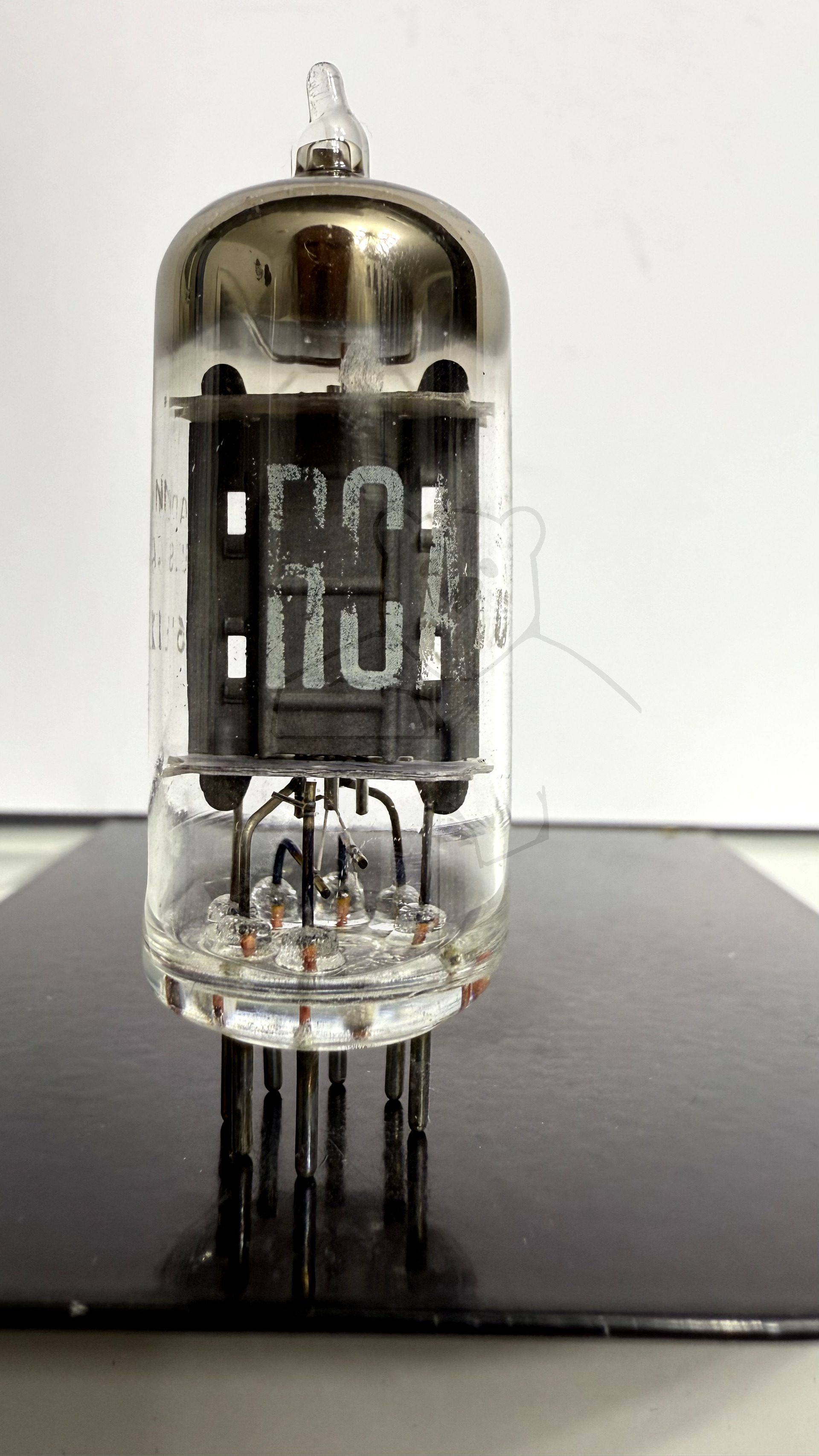

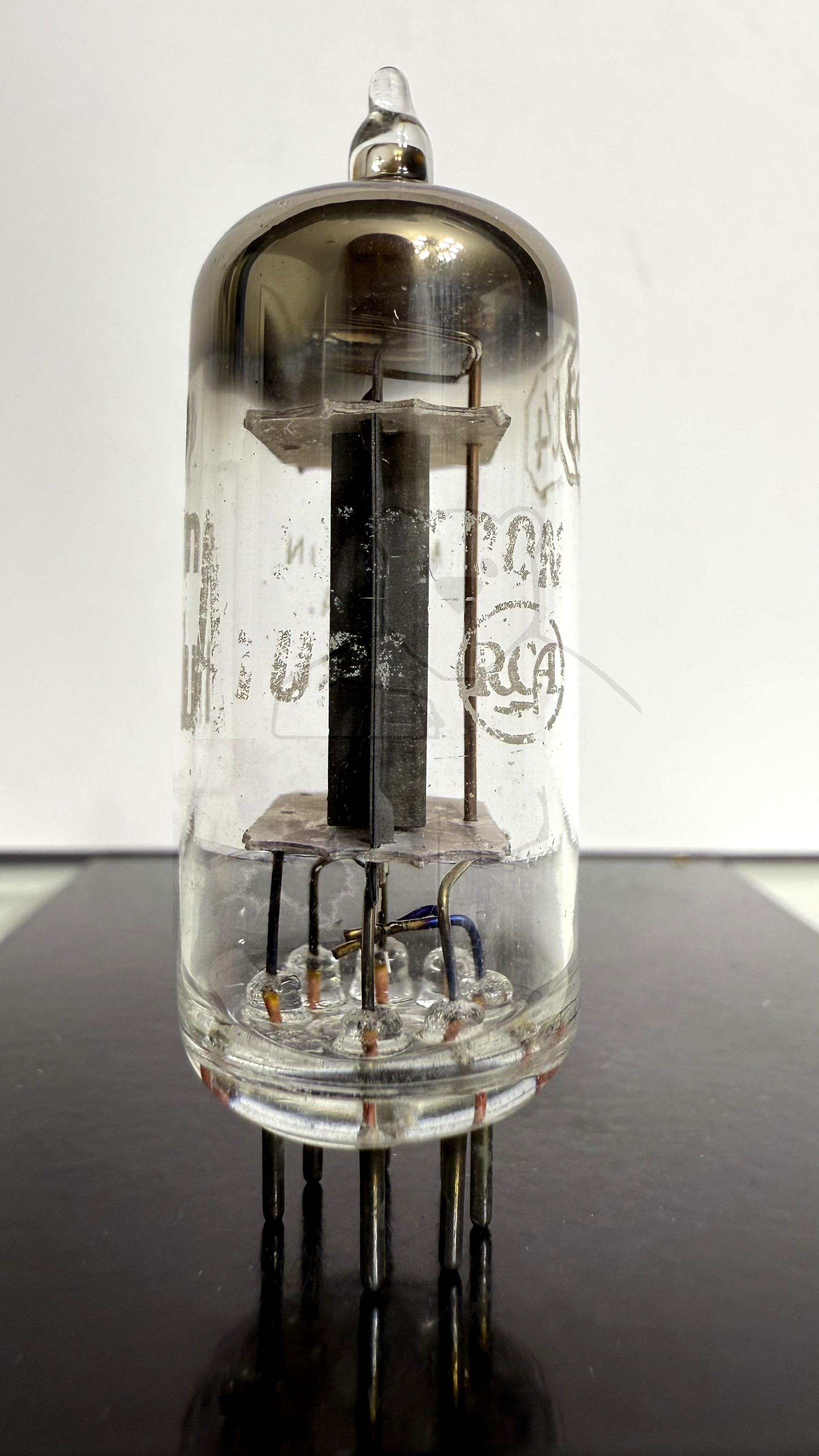

Daten und Bilder der Röhre: 6C4

🔎 Beschreibung der Röhre: 6C4

Name	6C4
Vergleichsname	→ EC90
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,15
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	05.06.2018 17:59:43

🔎 Beschreibung der Systeme für die Röhre: 6C4

	System 1
Kathode	7
Gitter 1	6
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1, 5
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung
Funktion	→ Oszillator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

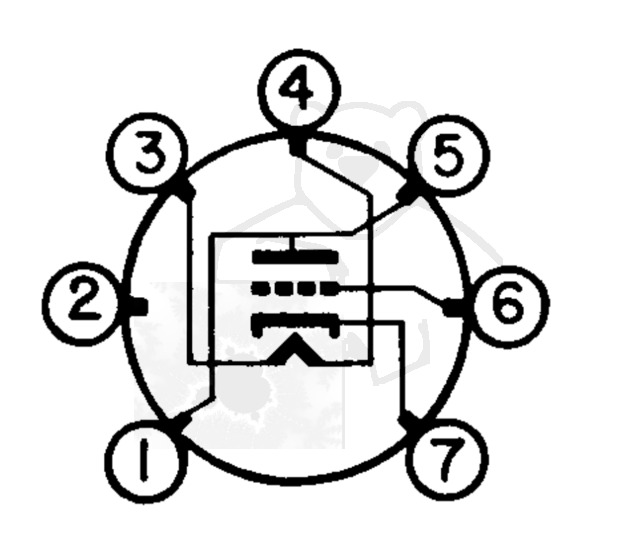

🔎 Sockelschaltung der 6C4

Bildquelle: Raytheon Datenblatt

🔎 Datenblätter zur Röhre: 6C4
Datenblatt 6C4 Brimar [www.tubedata.info].pdf (46 kB)
Datenblatt 6C4 EC90 Philips.pdf (138 kB)
Datenblatt 6C4 General Electric.pdf (370 kB)
Datenblatt 6C4 RCA.pdf (724 kB)
Datenblatt 6C4 Tung-Sol [www.tubedata.info].pdf (188 kB)
Datenblatt 6C4W Raytheon.pdf (476 kB)
Datenblatt 6C4WA Raytheon.pdf (708 kB)
Pruefkarte 6C4 - Neuberger RPM370 Roehrenmessgeraet.pdf (185 kB)
Pruefkarte 6C4 9002 VT-202 - Funke W19 Roehrenpruefer.pdf (154 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
