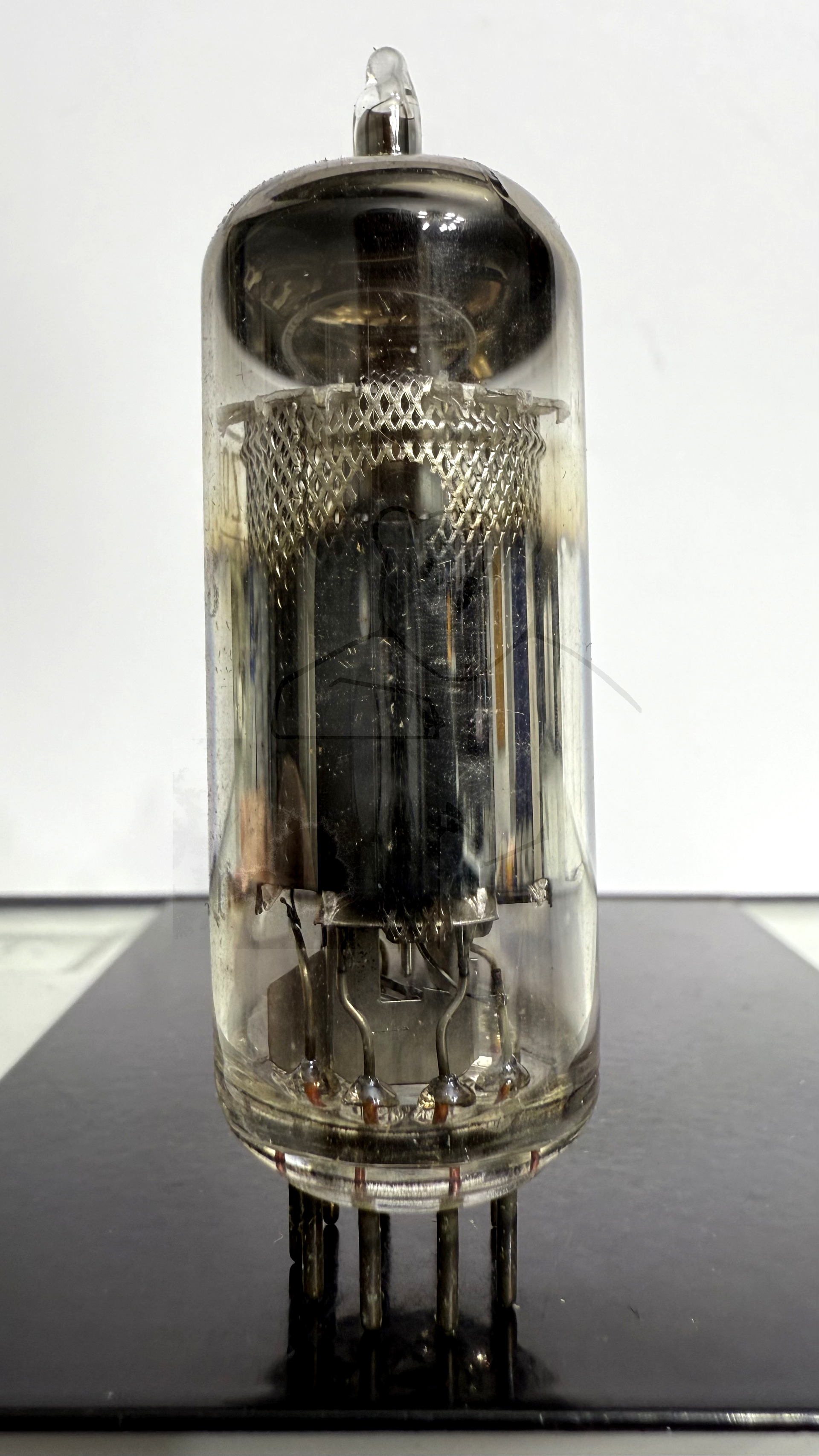

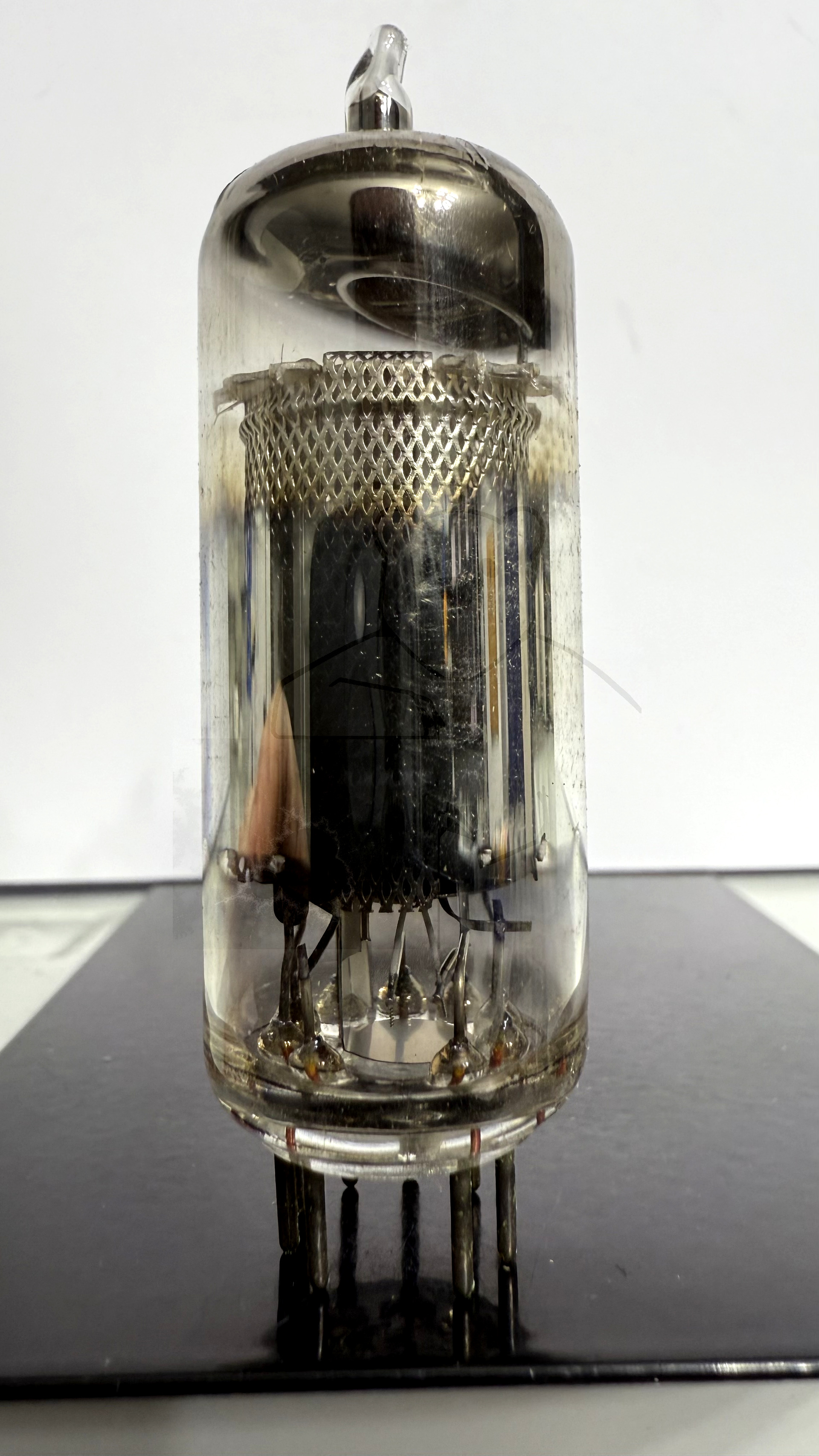

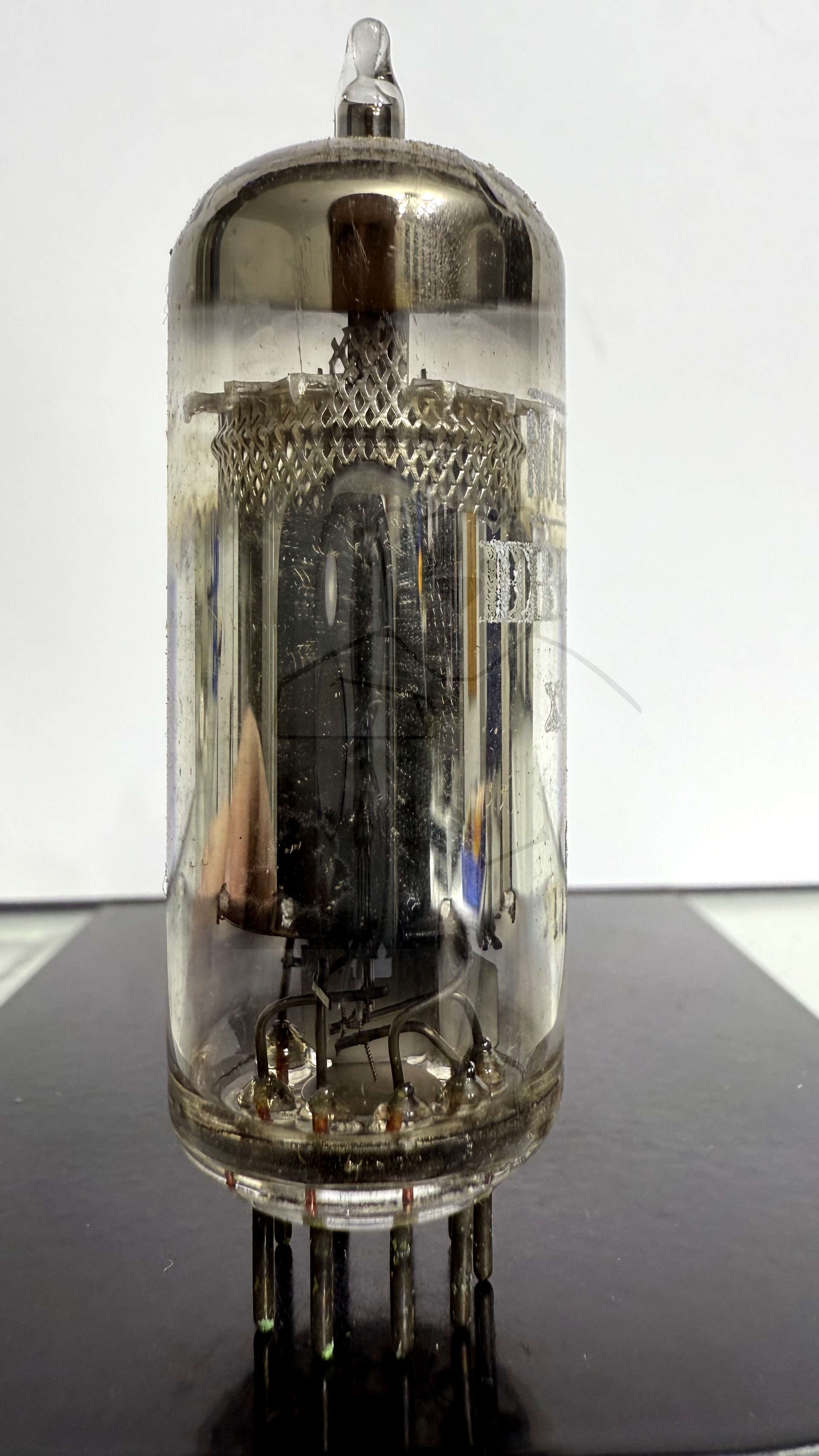

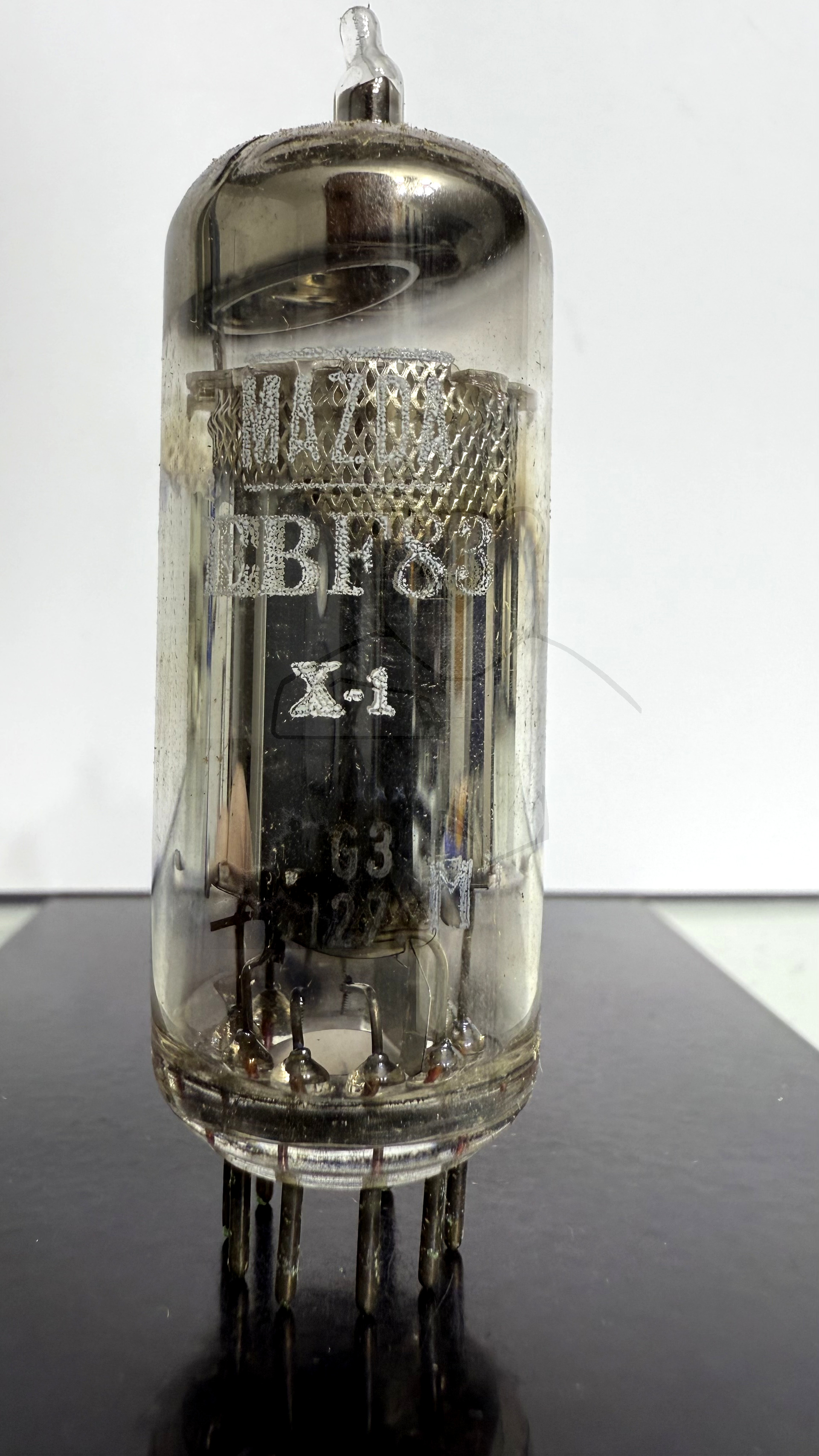

Daten und Bilder der Röhre: EBF83

🔎 Beschreibung der Röhre: EBF83

Name	EBF83
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2016 19:57:09

🔎 Beschreibung der Systeme für die Röhre: EBF83

	System 1	System 2
Kathode	3	3
Gitter 1	2
Gitter 2	1
Gitter 3	9
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	7
Anode 2		6
Leuchtschirm
Heizung	4, 5	4, 5
Abschirmung	3	3
Funktion	→ Hochfrequenzverstaerker, Pentode	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

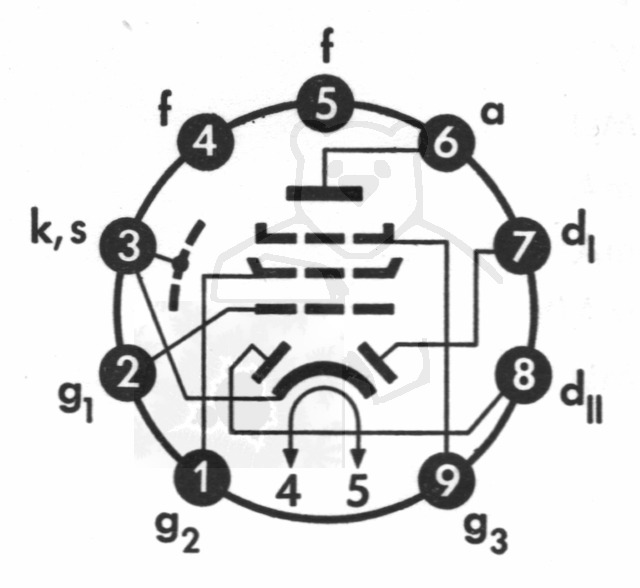

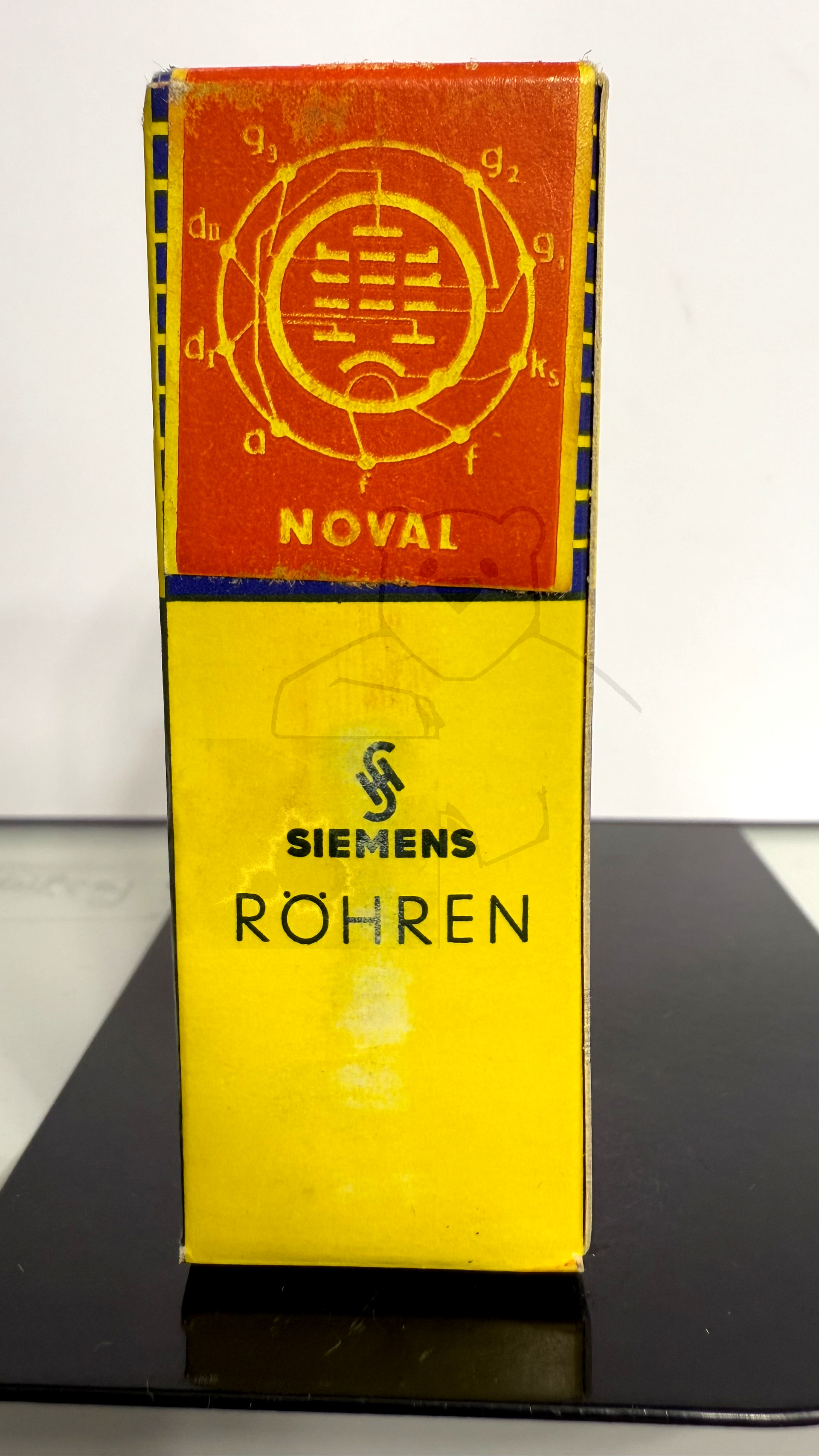

🔎 Sockelschaltung der EBF83

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EBF83
Datenblatt EBF83 Philips [www.tubedata.info].pdf (142 kB)
Datenblatt EBF83 Telefunken Handbuch der Rundfunk Roehren Band 1.pdf (2783 kB)
Pruefkarte EBF83 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (224 kB)
Pruefkarte EBF83 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (225 kB)
