Daten und Bilder der Röhre: EBF2

🔎 Beschreibung der Röhre: EBF2

Name	EBF2
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt

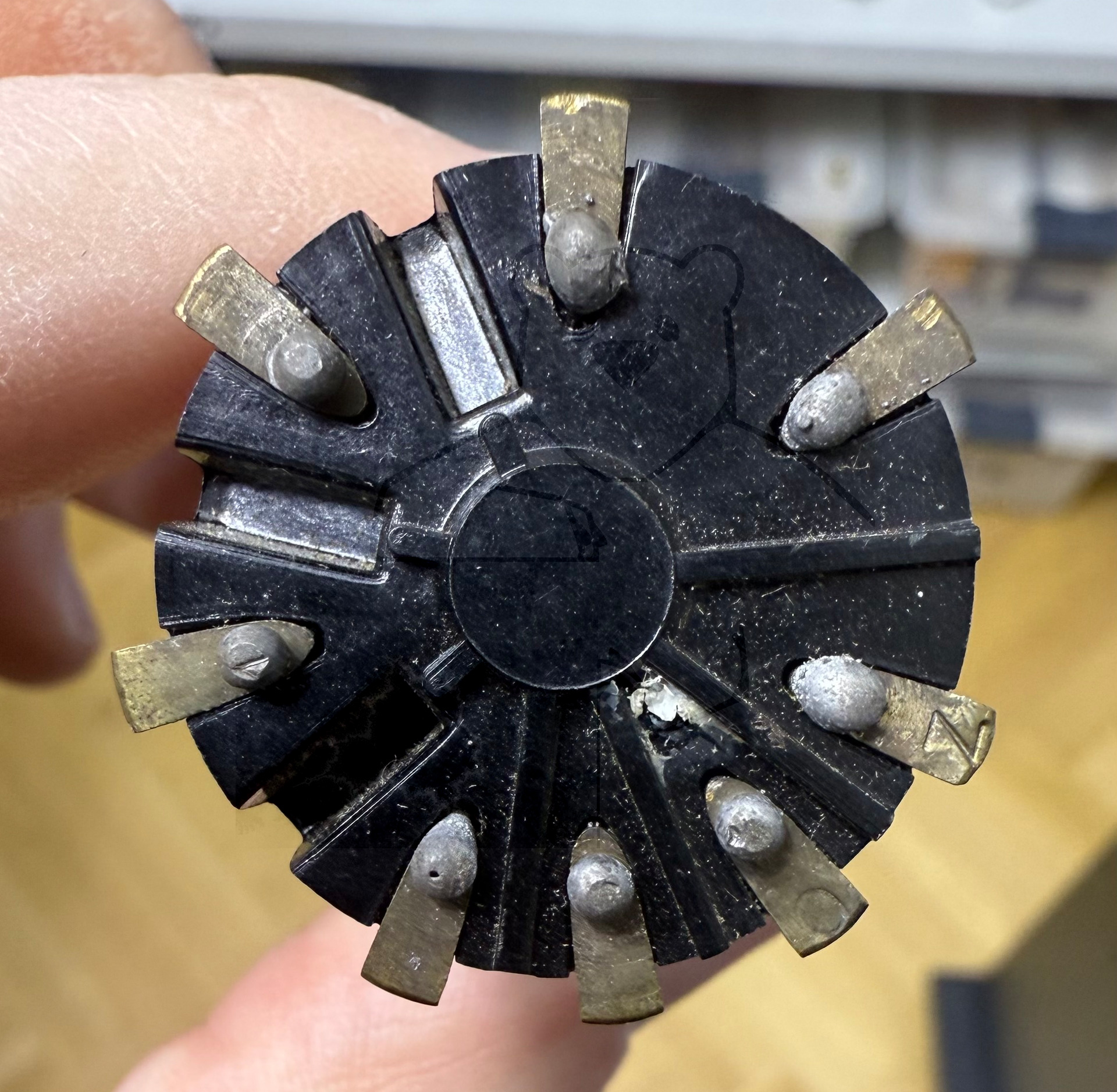

Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 8pol. → Liste aller Röhren mit: Aussenkontakt, 8pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 20:42:38

🔎 Beschreibung der Systeme für die Röhre: EBF2

	System 1	System 2
Kathode	4	4
Gitter 1	Kappe
Gitter 2	7
Gitter 3	4
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	8	6
Anode 2		5
Leuchtschirm
Heizung	2, 3	2, 3
Abschirmung	1	1
Funktion	→ Breitbandverstaerker, Pentode	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

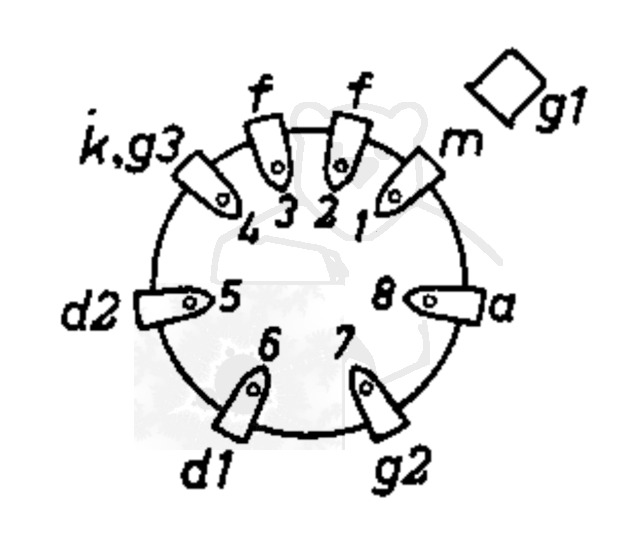

🔎 Sockelschaltung der EBF2

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: EBF2
Anwendung EBF2 Version 1 [www.tubedata.info].pdf (458 kB)
Anwendung EBF2 Version 2 [www.tubedata.info].pdf (427 kB)
Datenblatt EBF2 Philips [www.tubedata.info].pdf (43 kB)
Pruefkarte EBF2 - Funke W19 Roehrenpruefer.pdf (158 kB)
Pruefkarte EBF2 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (196 kB)
Pruefkarte EBF2 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (193 kB)
Pruefkarte EBL1 EBF2 - Funke W19 Roehrenpruefer.pdf (153 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
