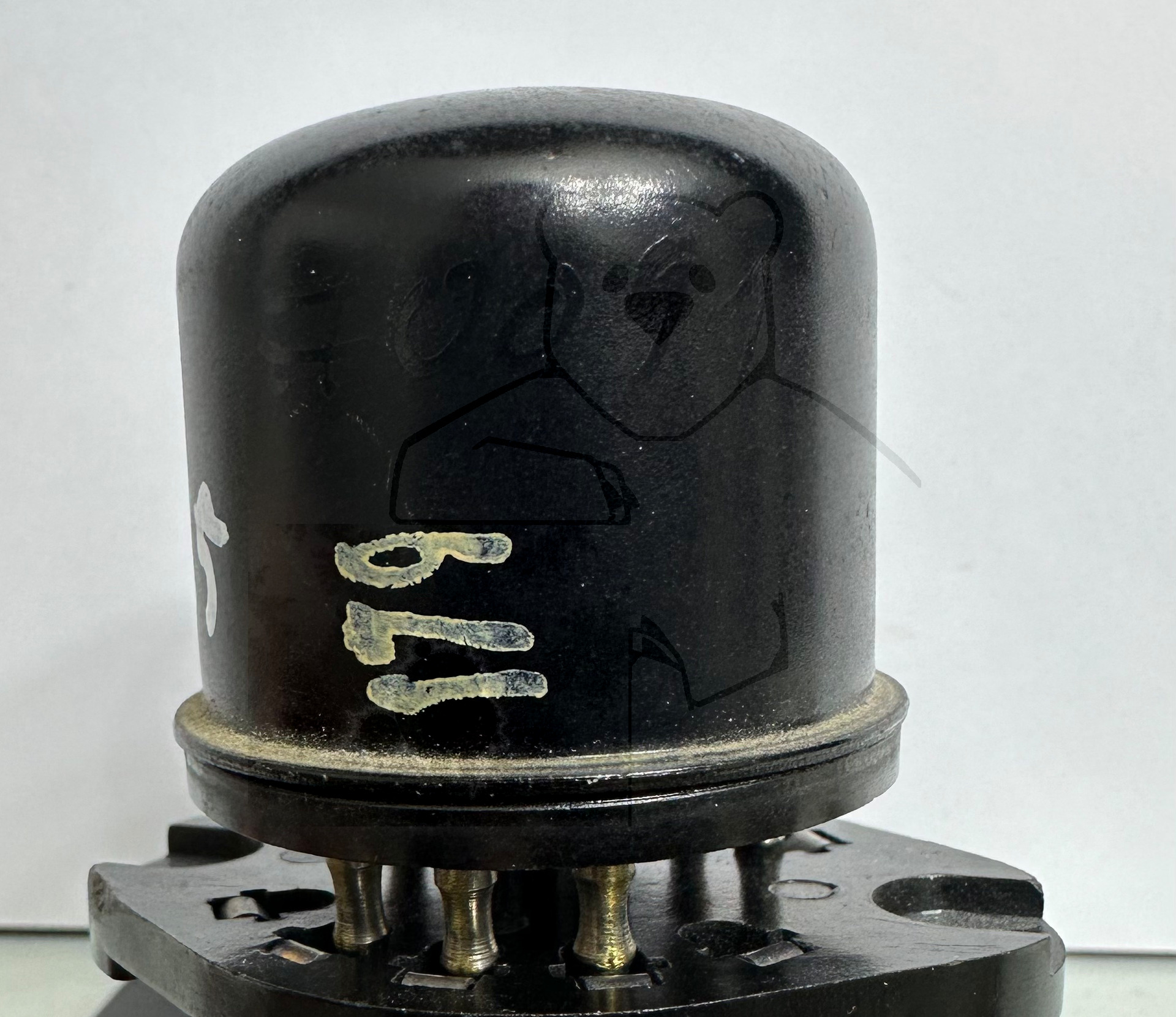

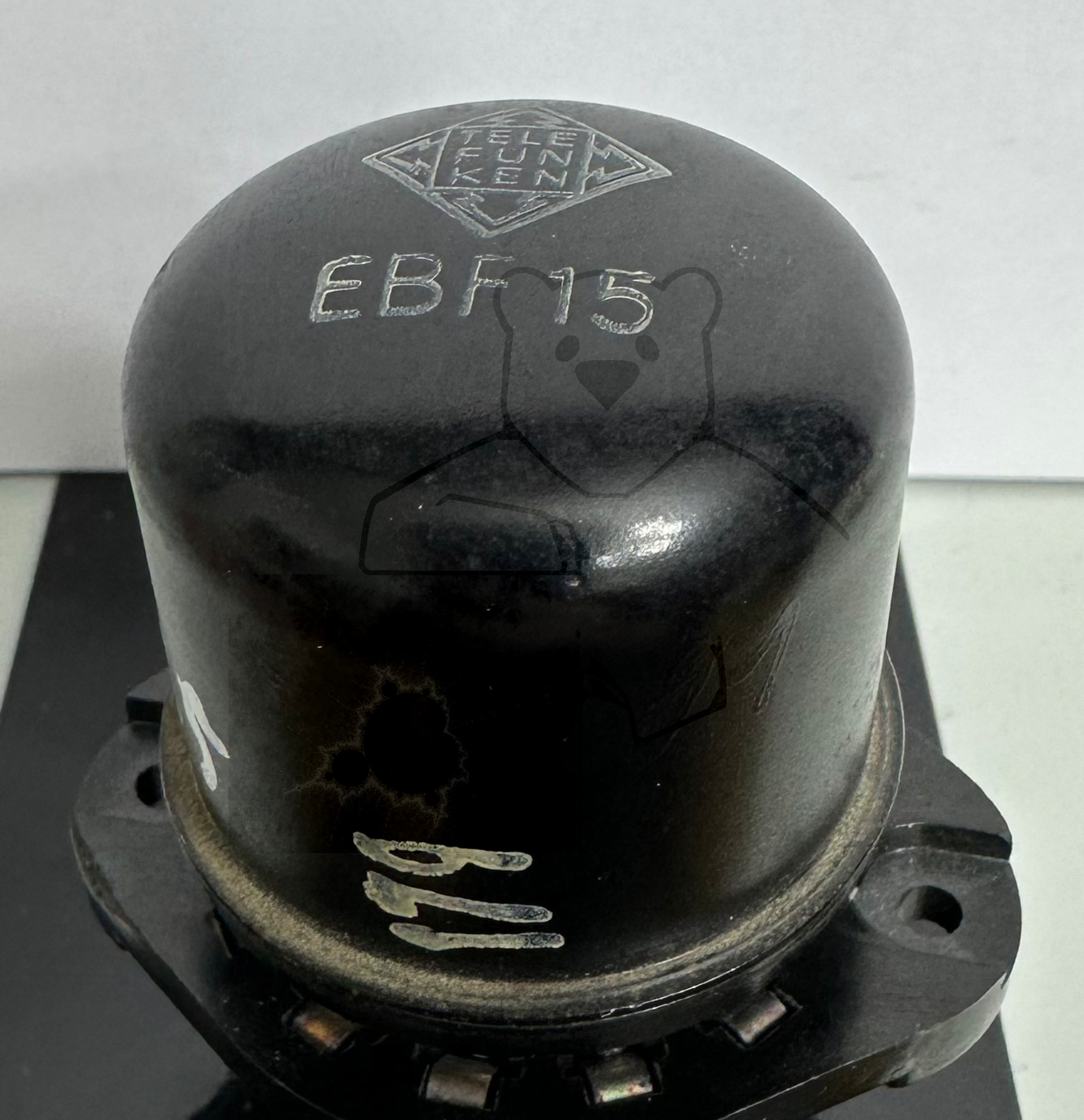

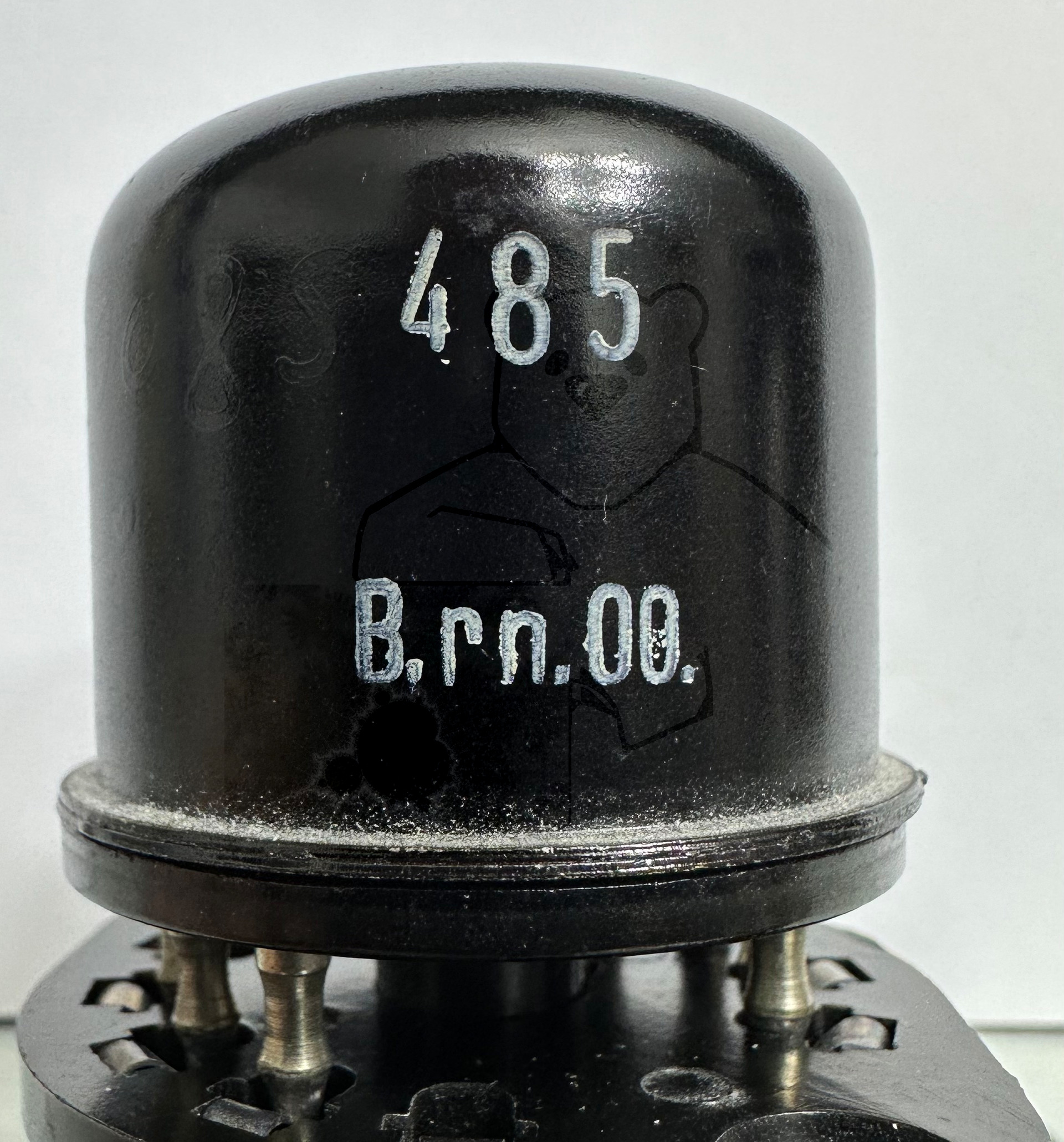

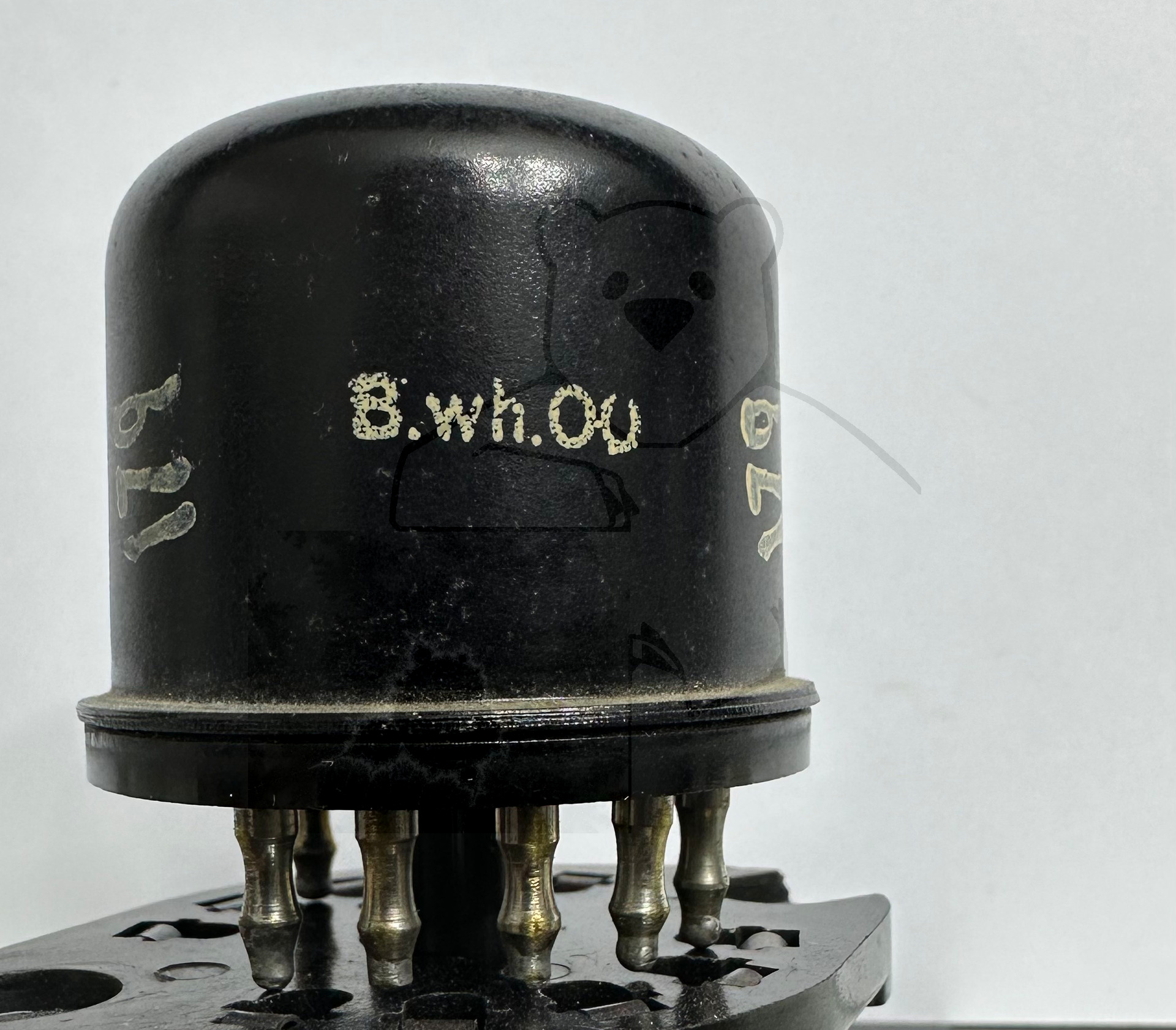

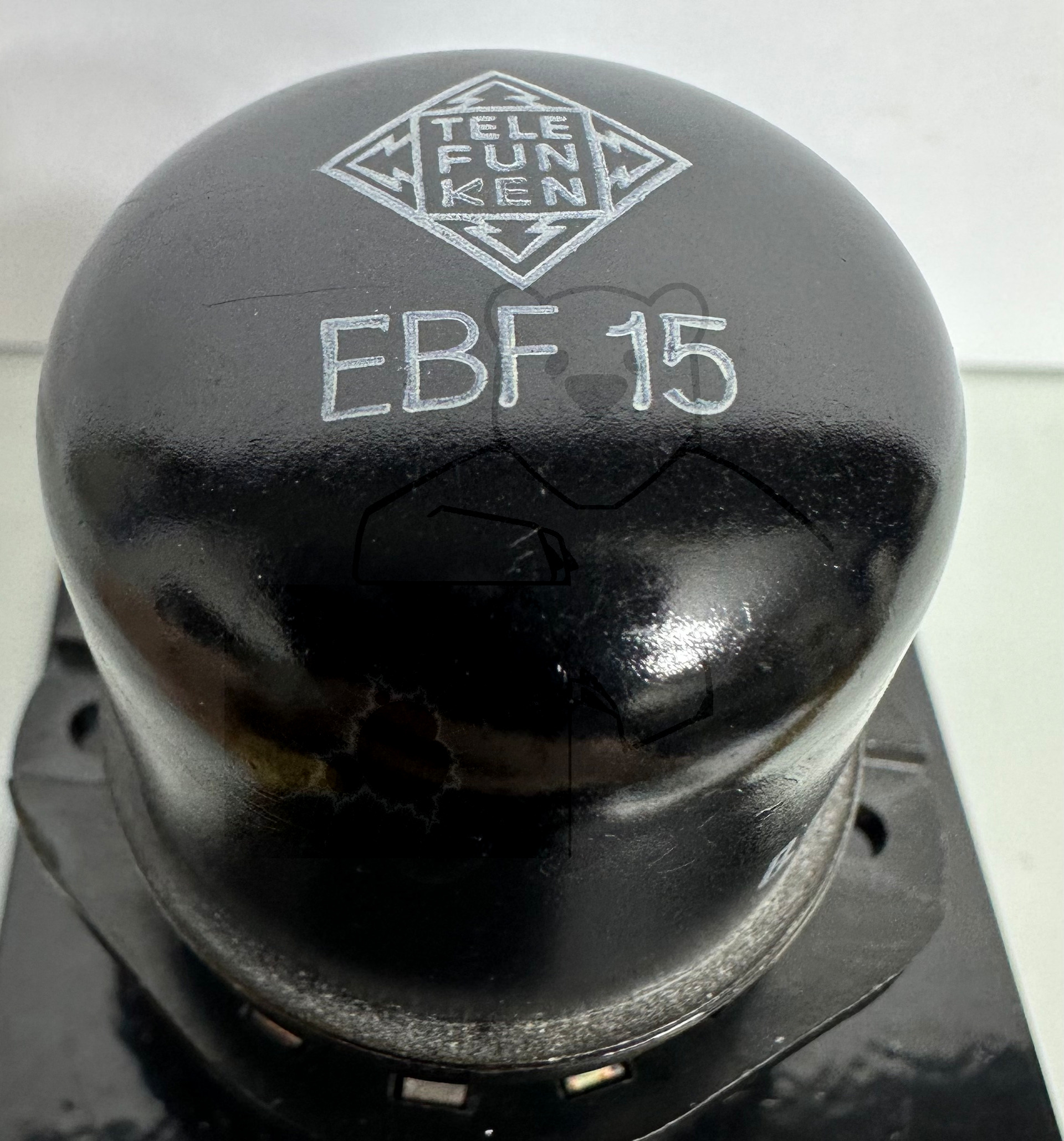

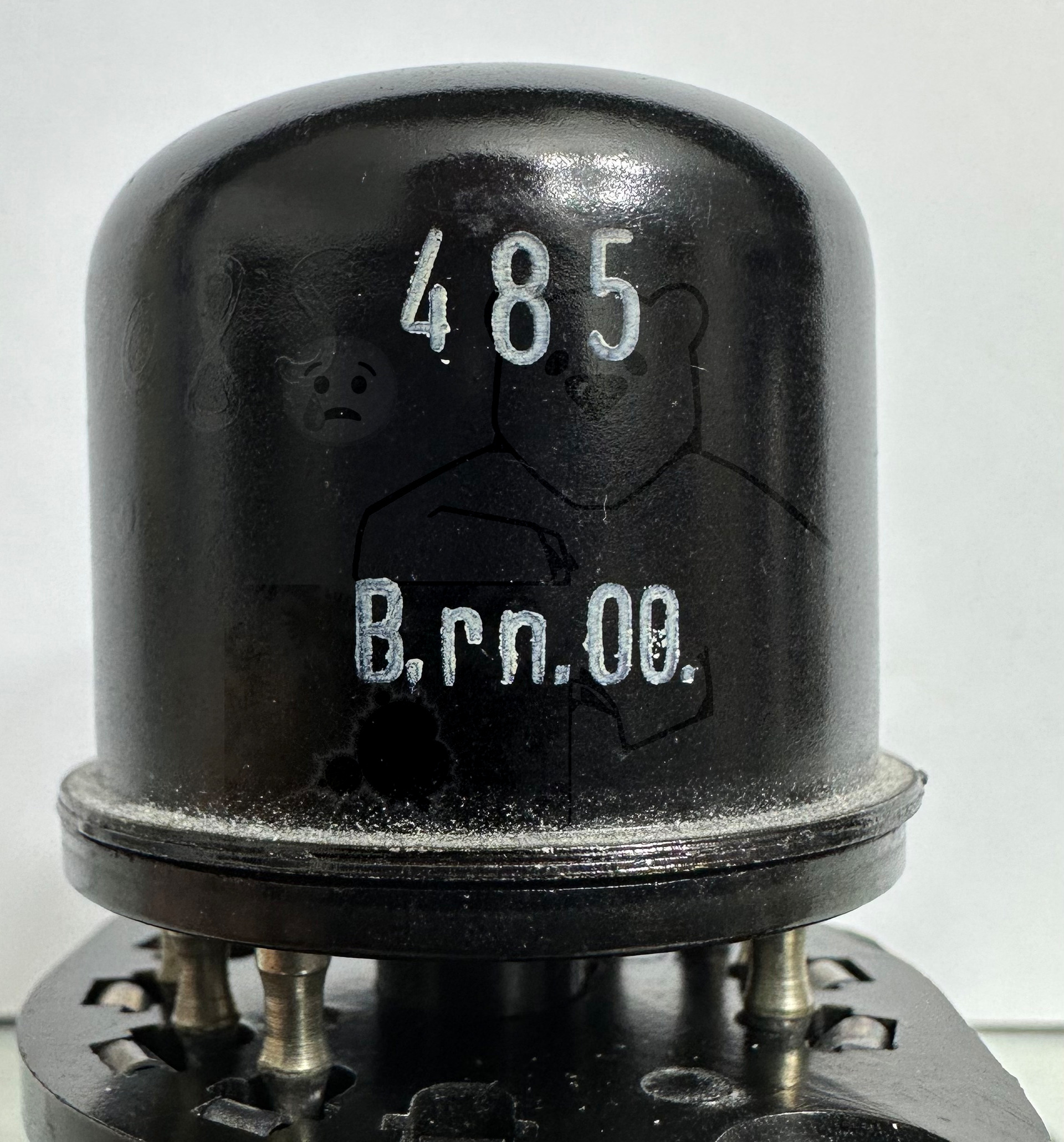

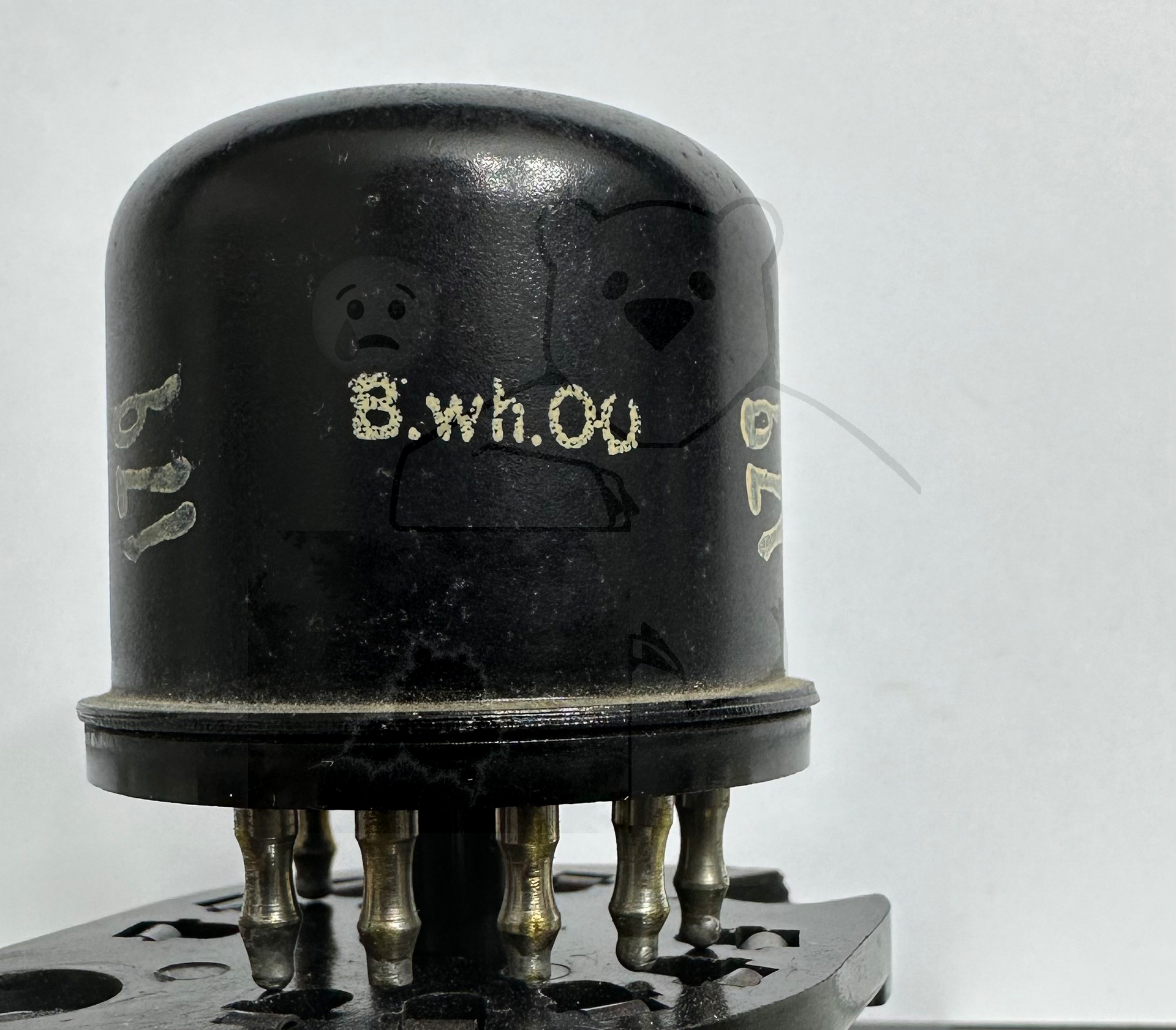

Daten und Bilder der Röhre: EBF15

🔎 Beschreibung der Röhre: EBF15

Name	EBF15
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,47
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 20:41:33

🔎 Beschreibung der Systeme für die Röhre: EBF15

	System 1	System 2
Kathode	8	8
Gitter 1	7
Gitter 2	6
Gitter 3	8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1	4
Anode 2		5
Leuchtschirm
Heizung	2, 3	2, 3
Abschirmung	8	8
Funktion	→ Breitbandverstaerker, Pentode	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

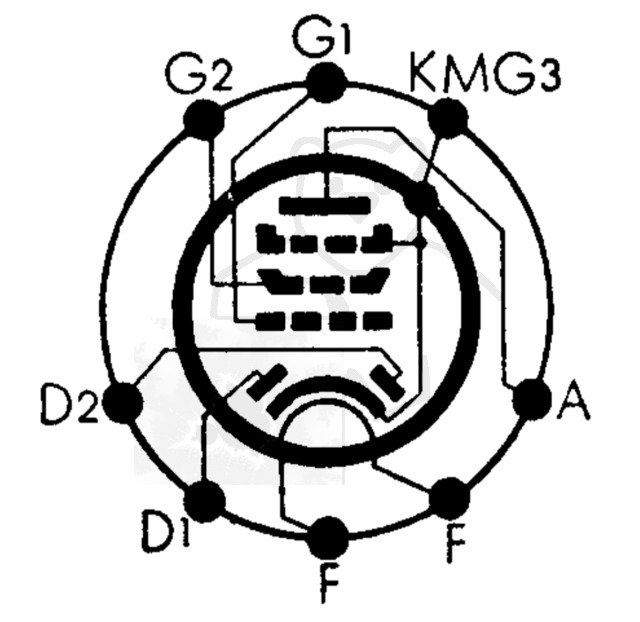

🔎 Sockelschaltung der EBF15

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EBF15
Pruefkarte EBF15 - Funke W19 Roehrenpruefer.pdf (153 kB)
Pruefkarte EBF15 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (195 kB)
Pruefkarte EBF15 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (204 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
