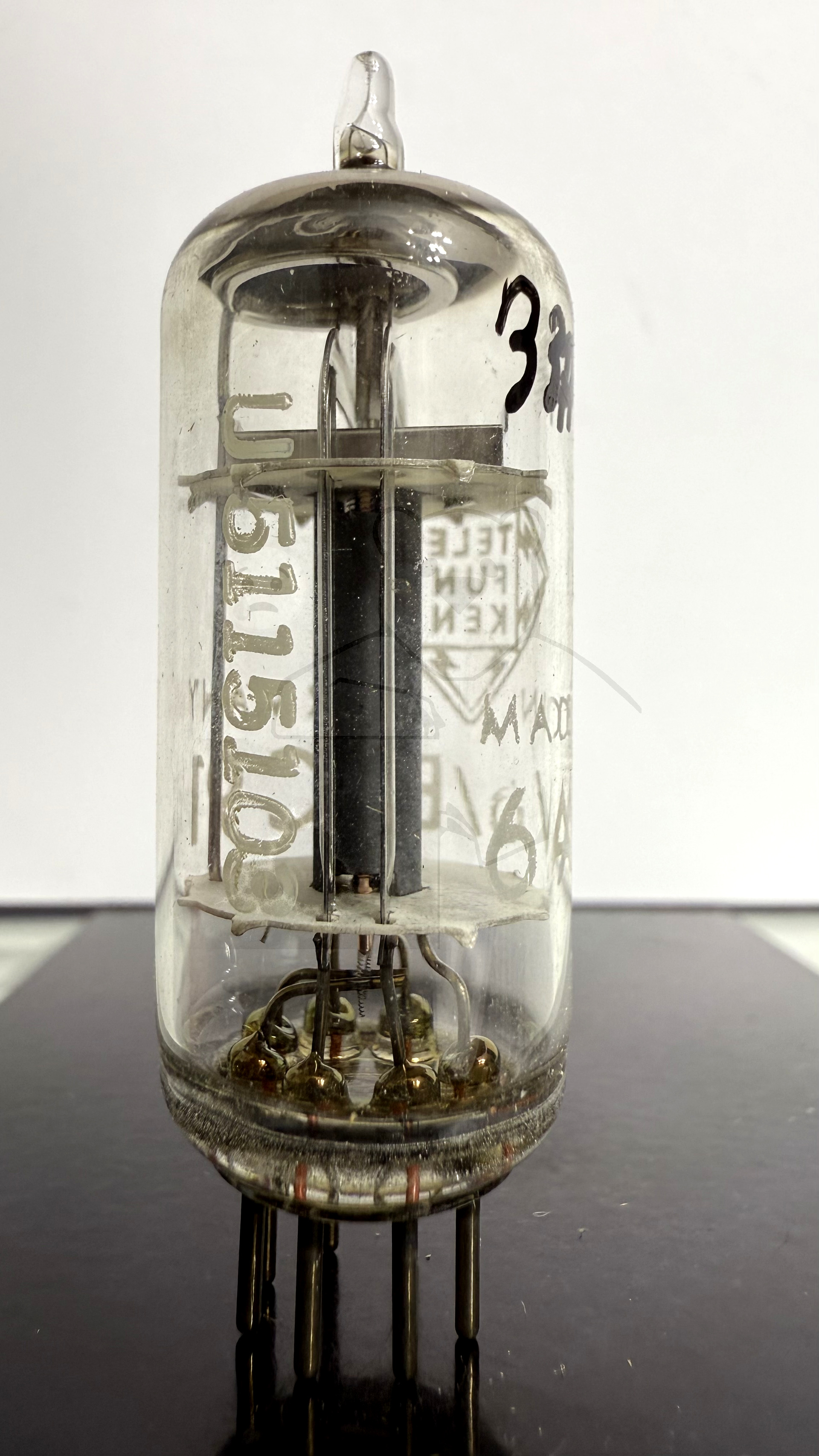

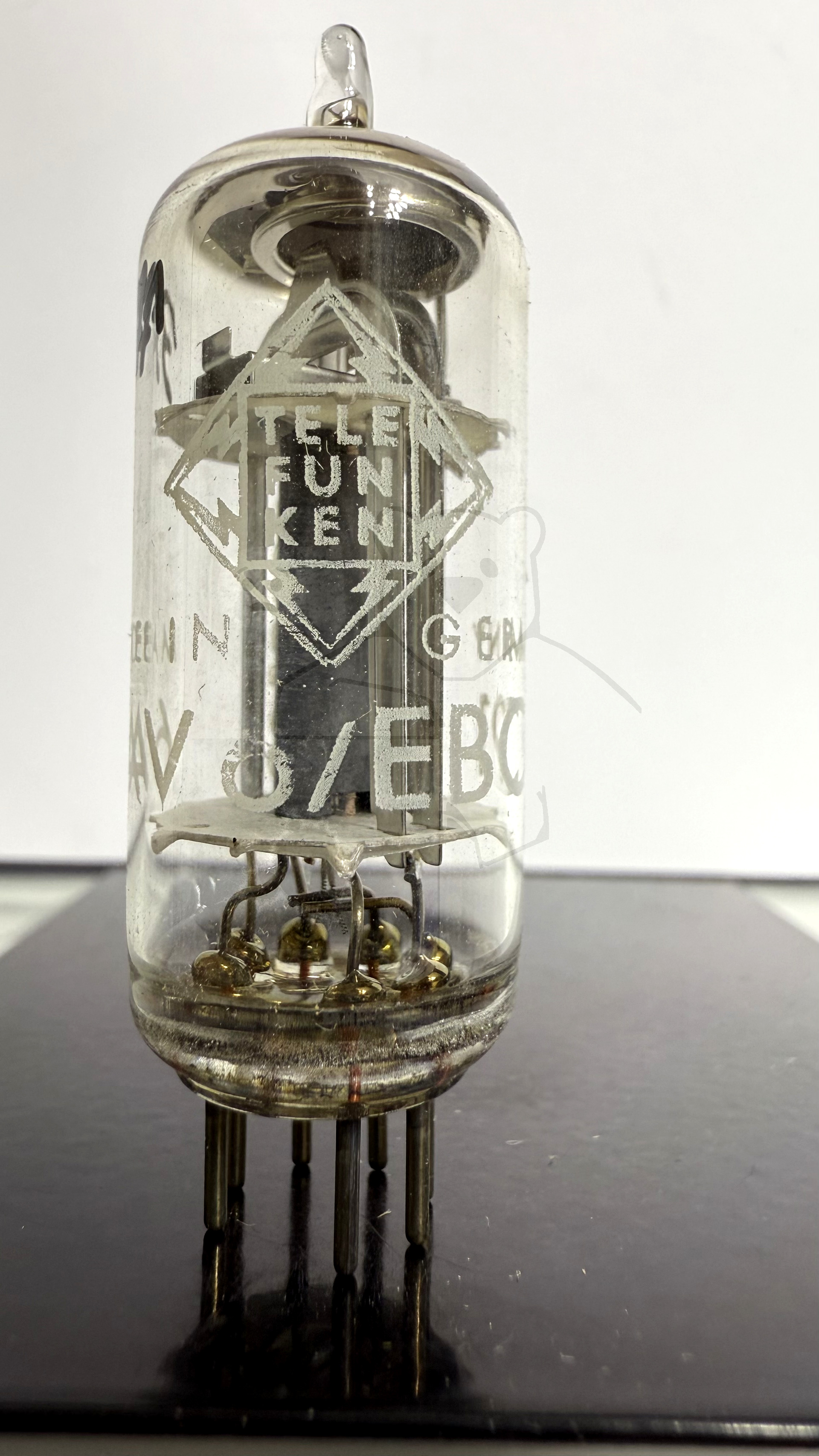

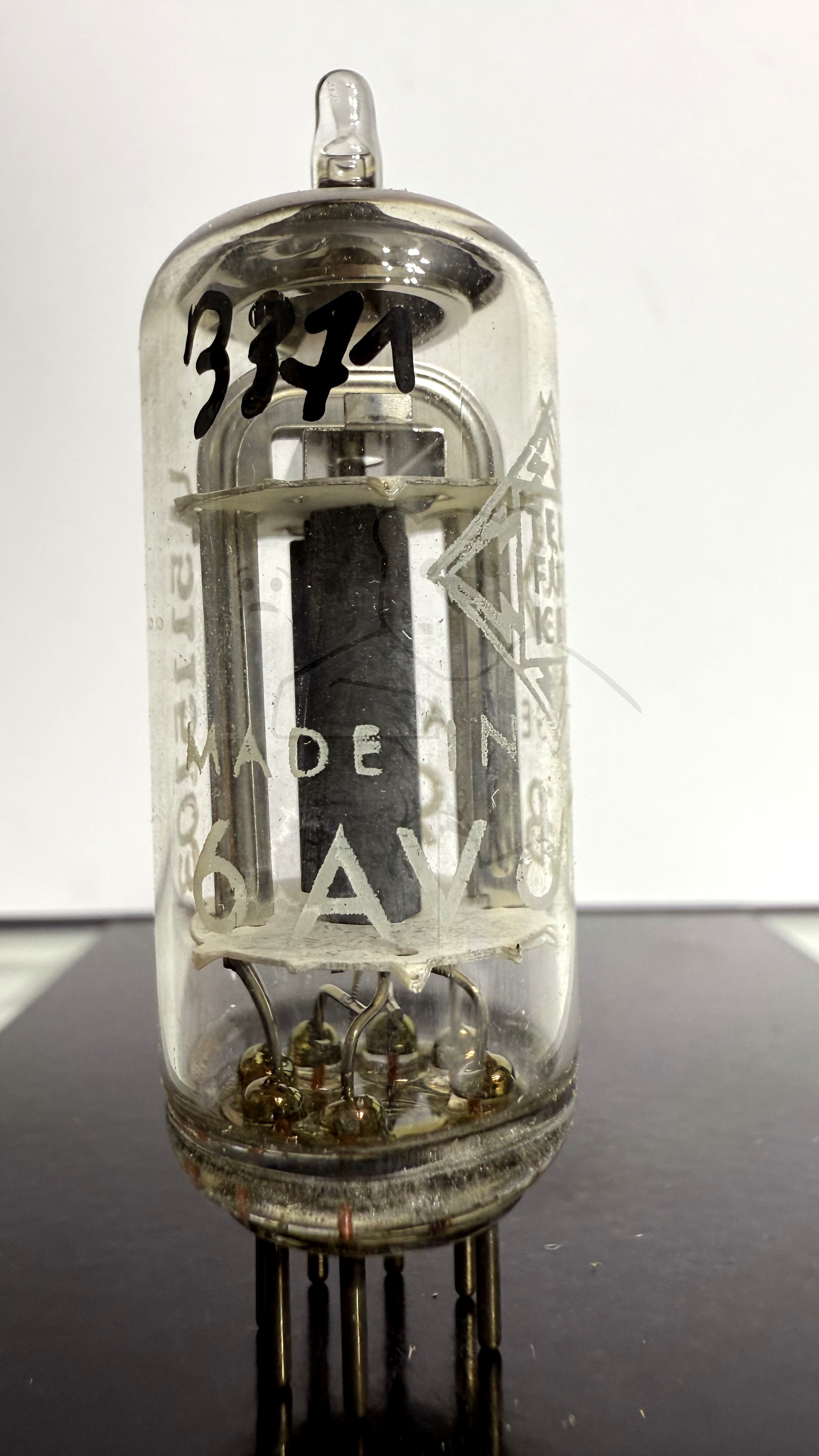

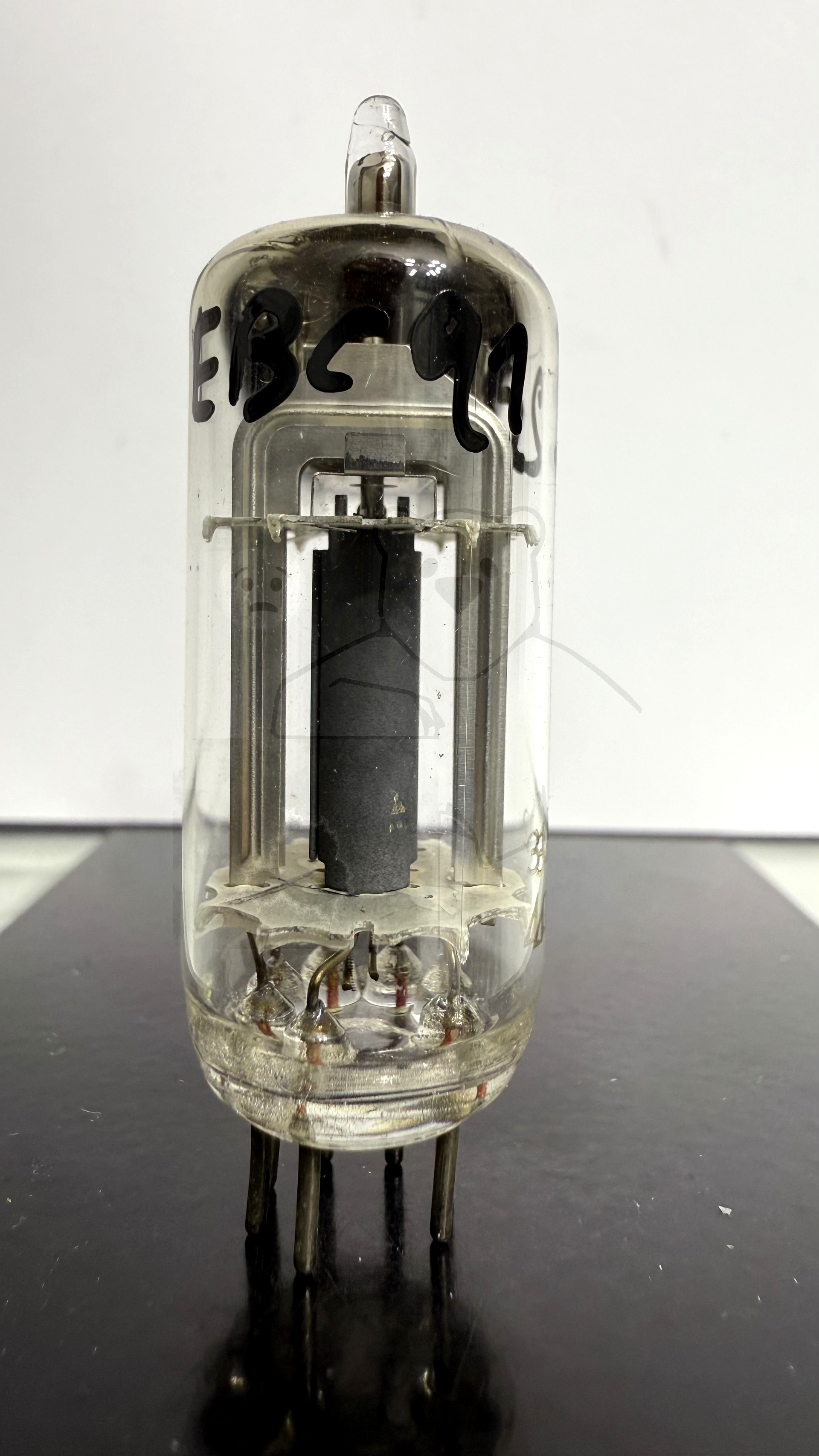

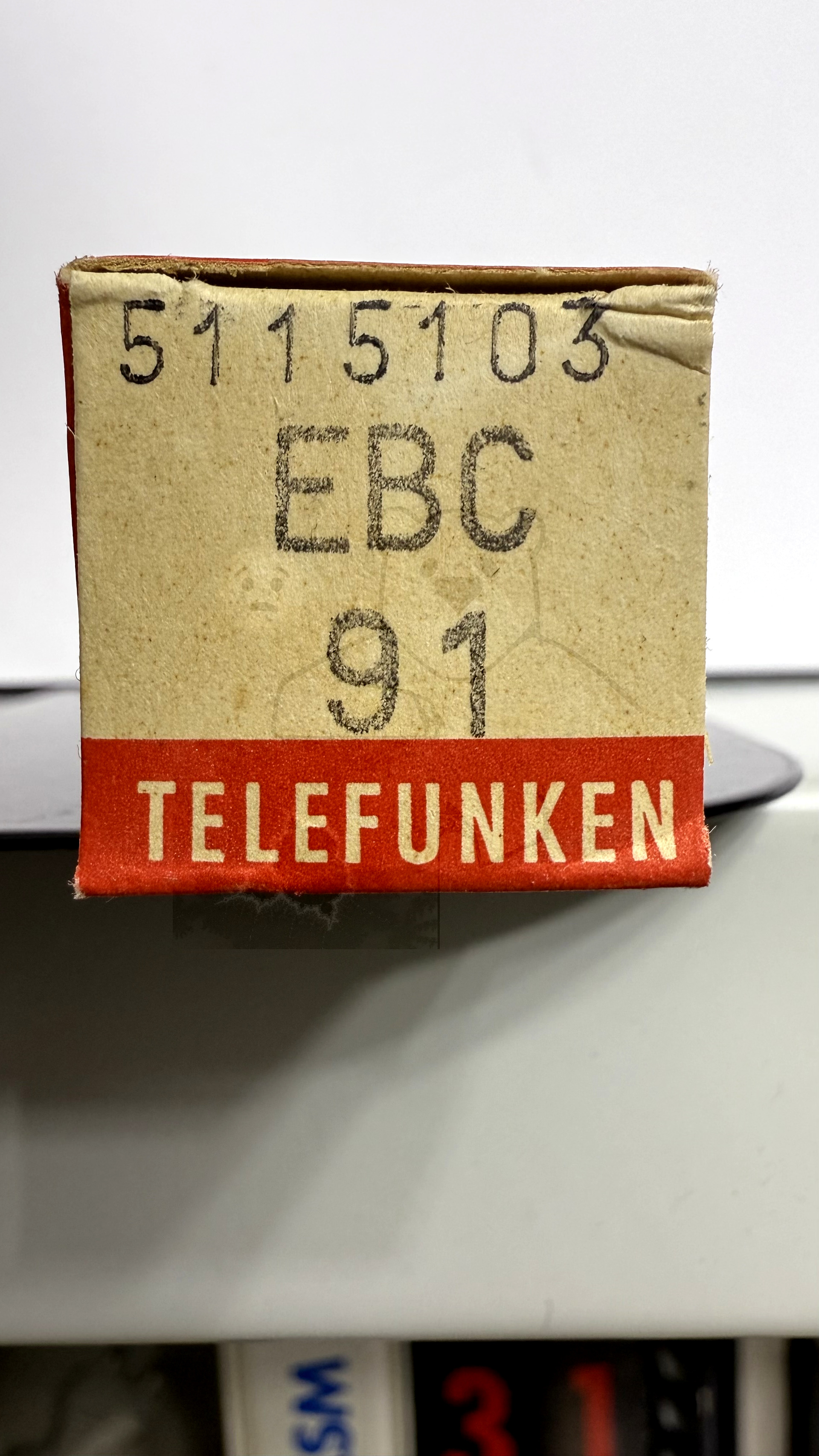

Daten und Bilder der Röhre: EBC91

🔎 Beschreibung der Röhre: EBC91

Name	EBC91
Vergleichsname	→ 6AV6
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,3
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	18.03.2016 19:57:09

🔎 Beschreibung der Systeme für die Röhre: EBC91

	System 1	System 2
Kathode	2	2
Gitter 1	1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	7	6
Anode 2		5
Leuchtschirm
Heizung	3, 4	3, 4
Abschirmung
Funktion	→ Niederfrequenzverstaerker, Triode	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

🔎 Sockelschaltung der EBC91

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EBC91
Anwendung EBC91 HBC91.pdf (58 kB)
Datenblatt EBC91 Mullard [www.tubedata.info].pdf (87 kB)
Datenblatt EBC91 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (3849 kB)
Pruefkarte EBC91 6AT6 EBC90 6AQ6 6AV6 6BK6 - Funke W19 Roehrenpruefer.pdf (155 kB)
Pruefkarte EBC91 6AV6 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (205 kB)
Pruefkarte EBC91 6AV6 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (198 kB)
Pruefkarte EBC91 EB4 6BK6 6AT6 - Funke W19 Roehrenpruefer.pdf (156 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
