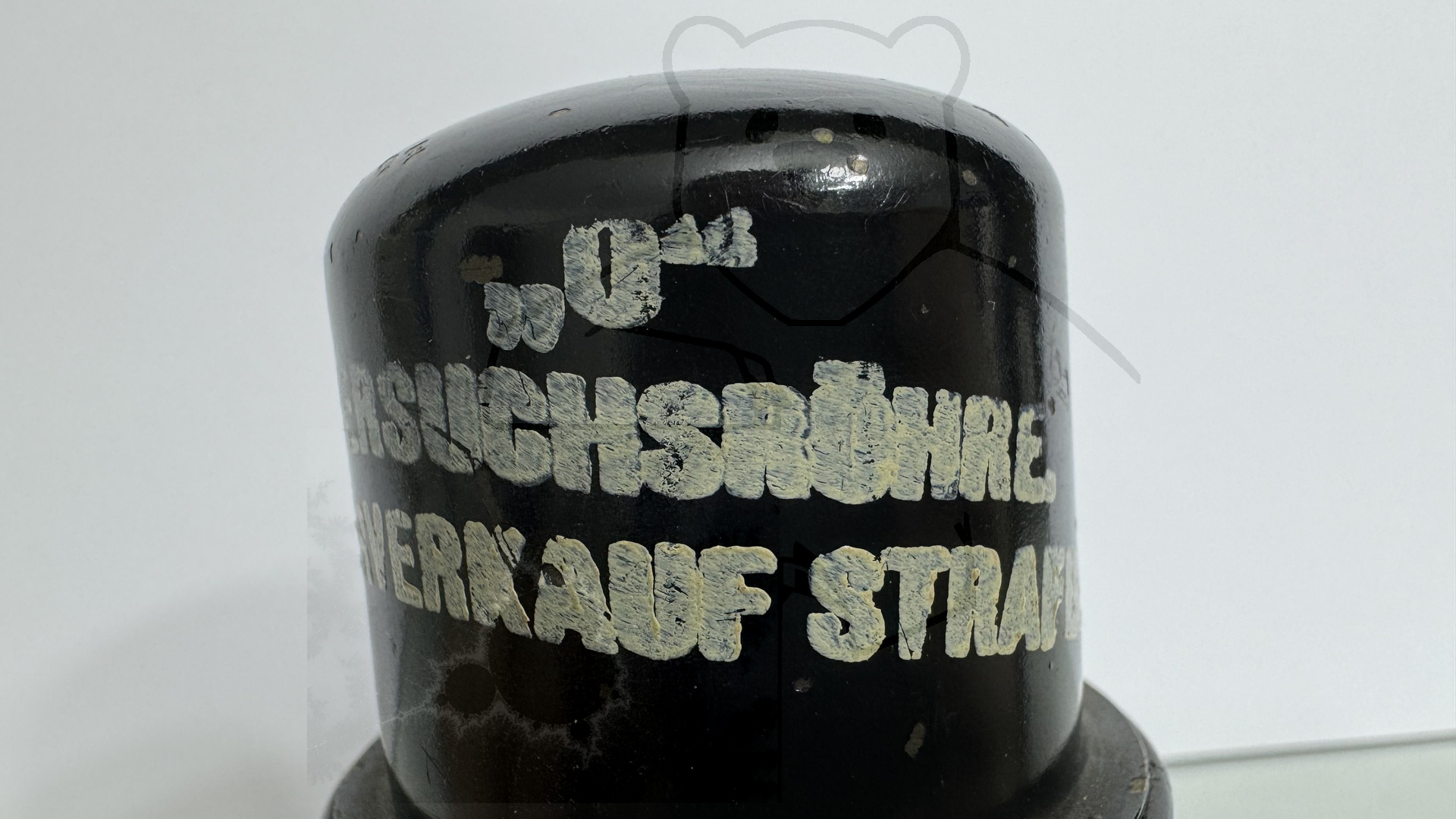

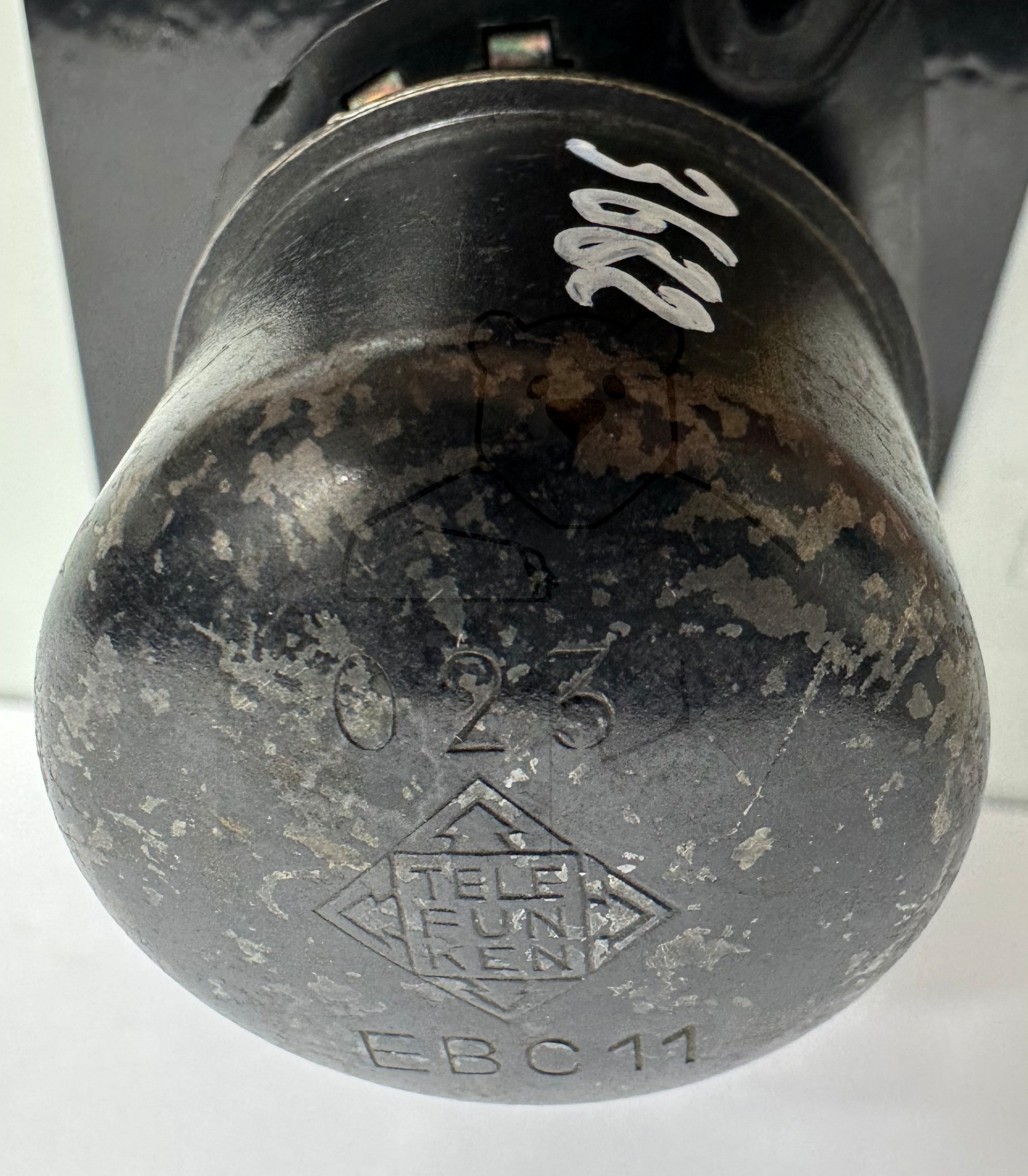

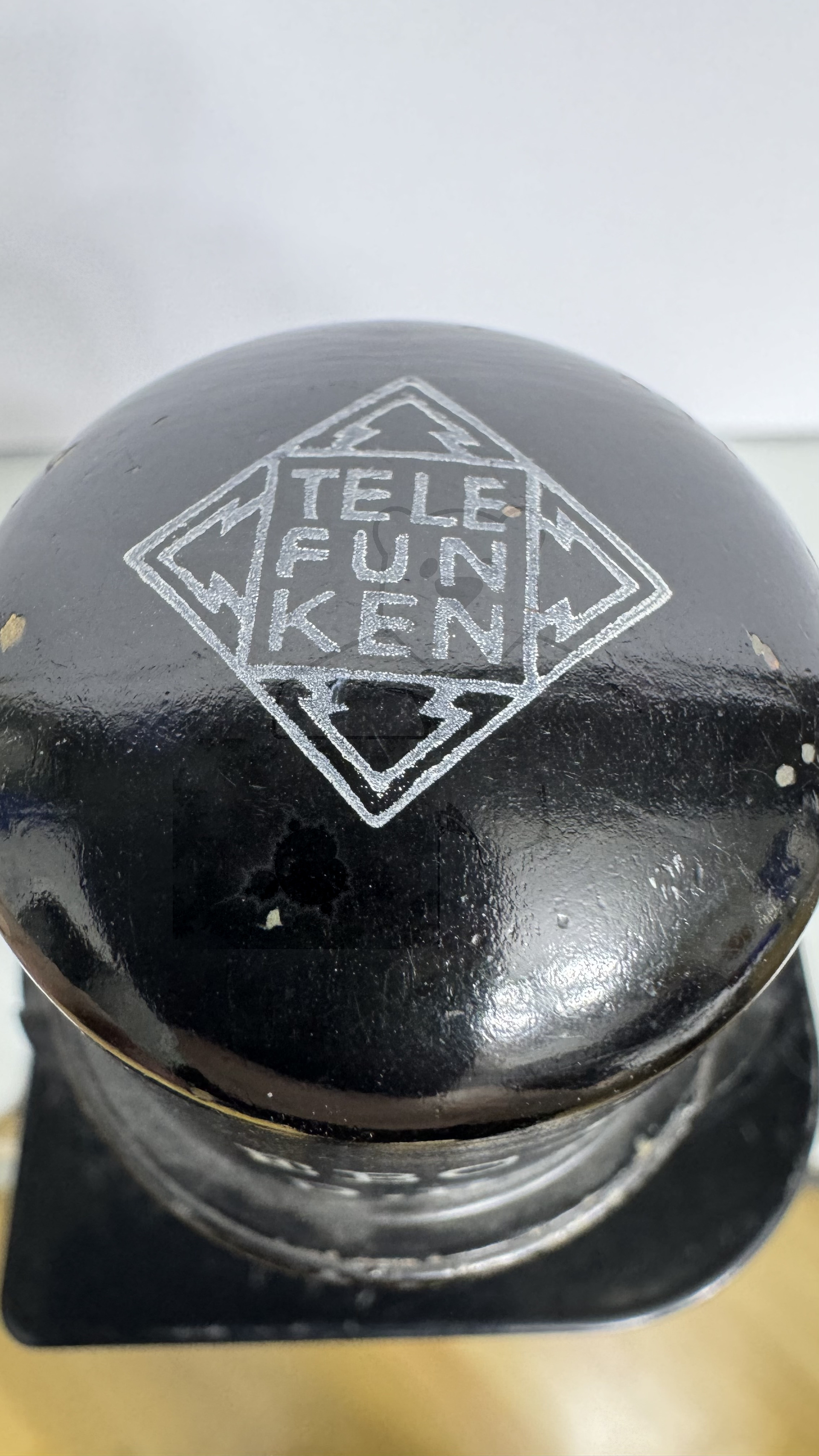

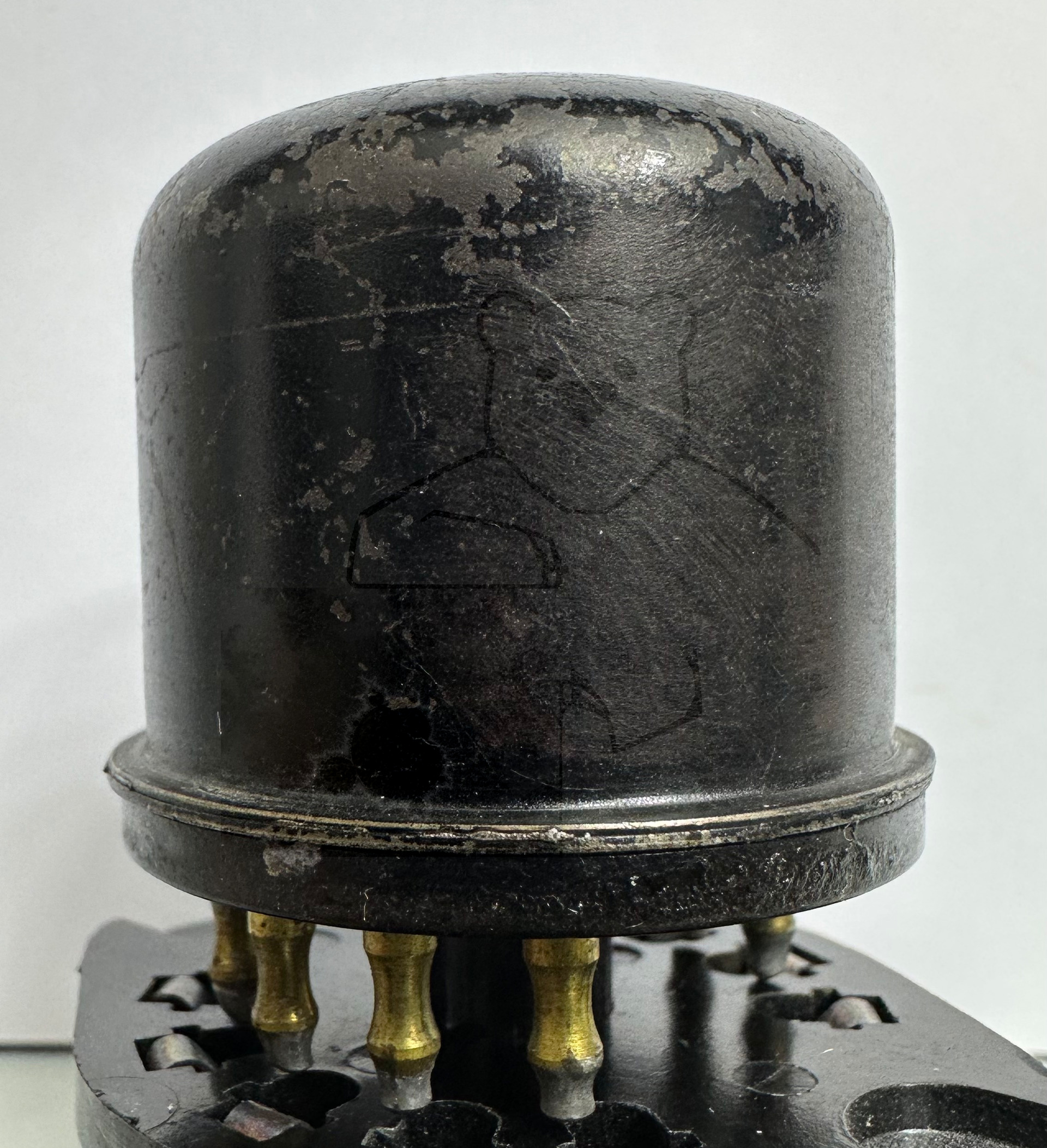

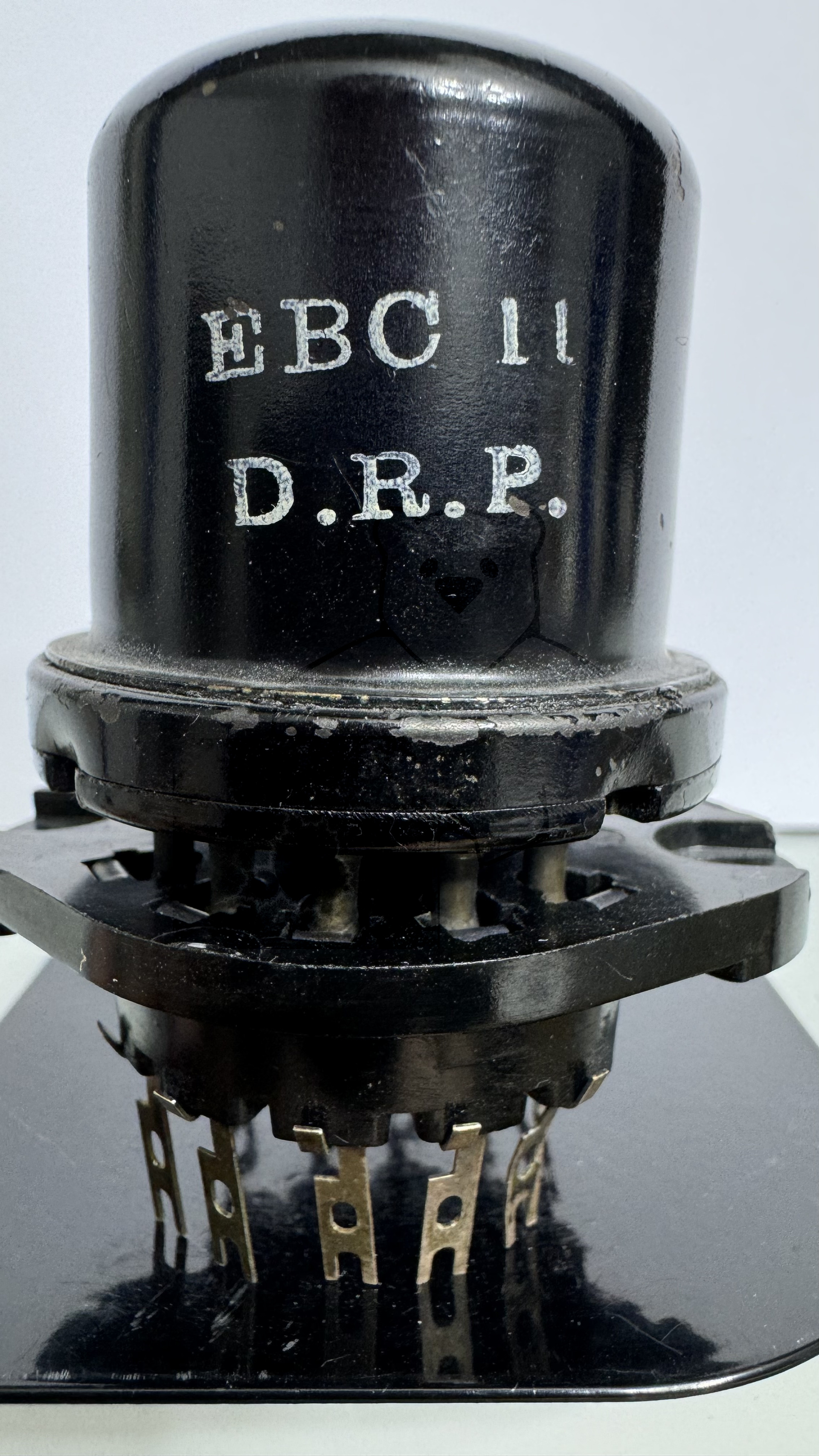

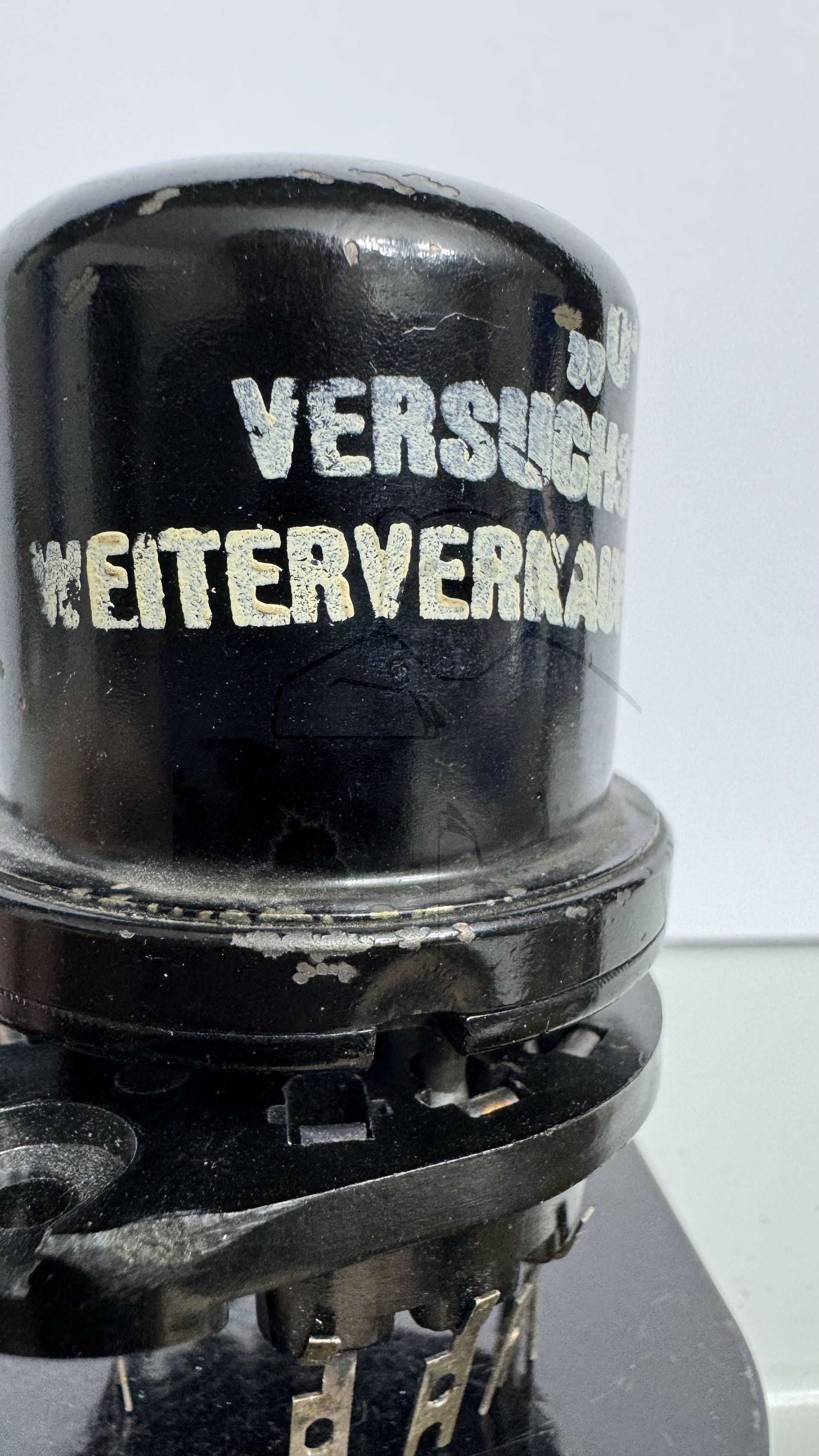

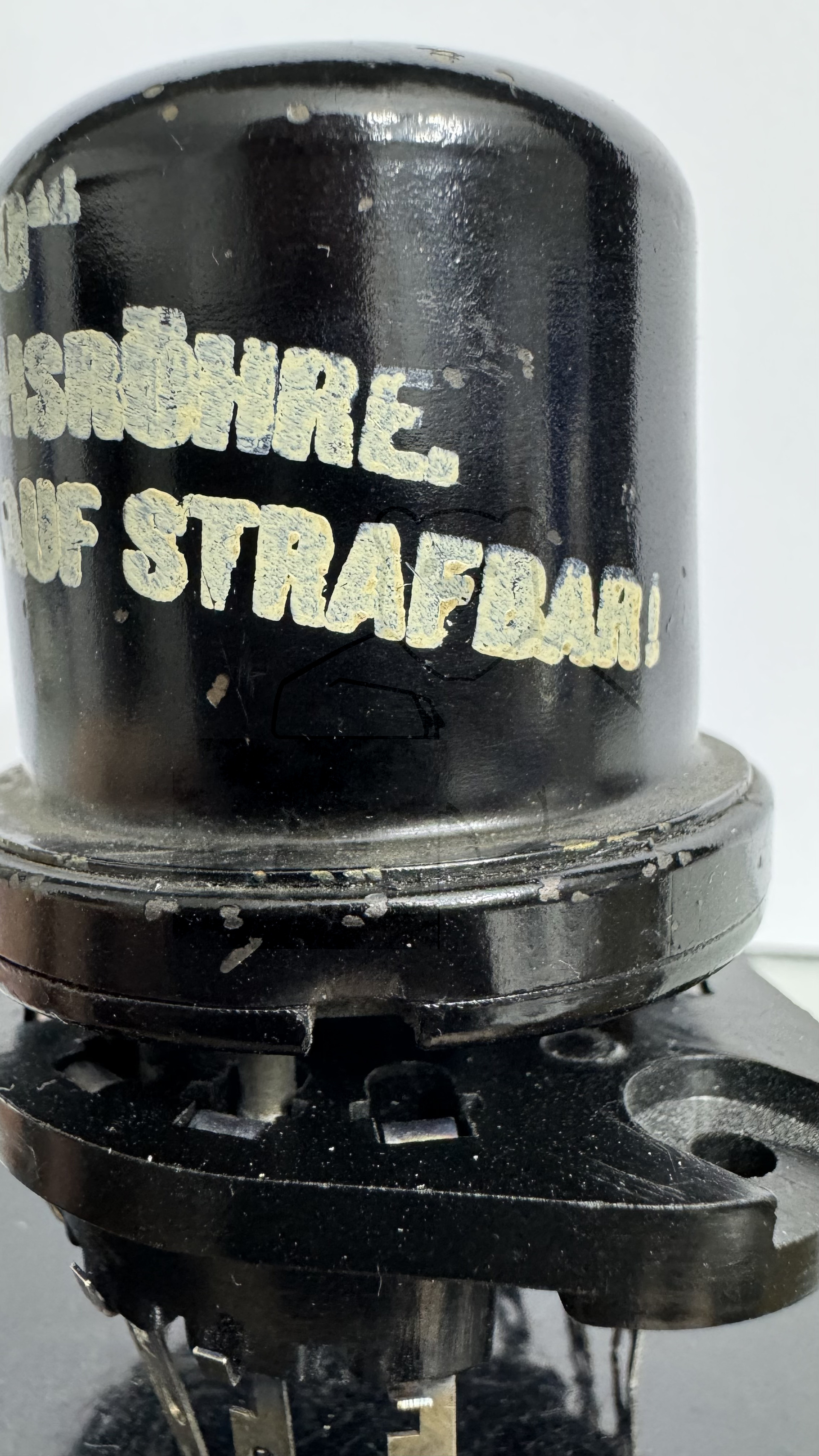

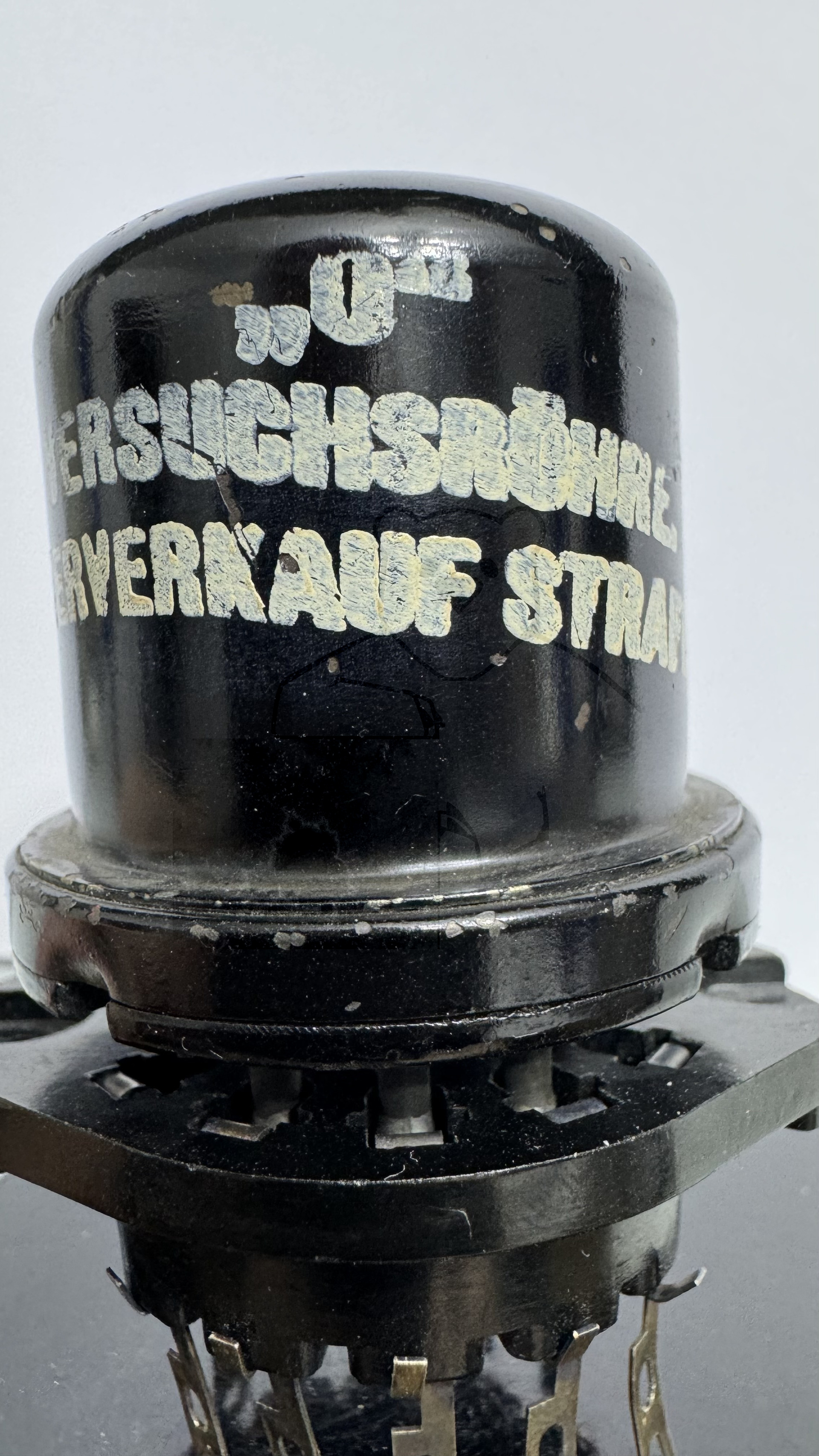

Daten und Bilder der Röhre: EBC11

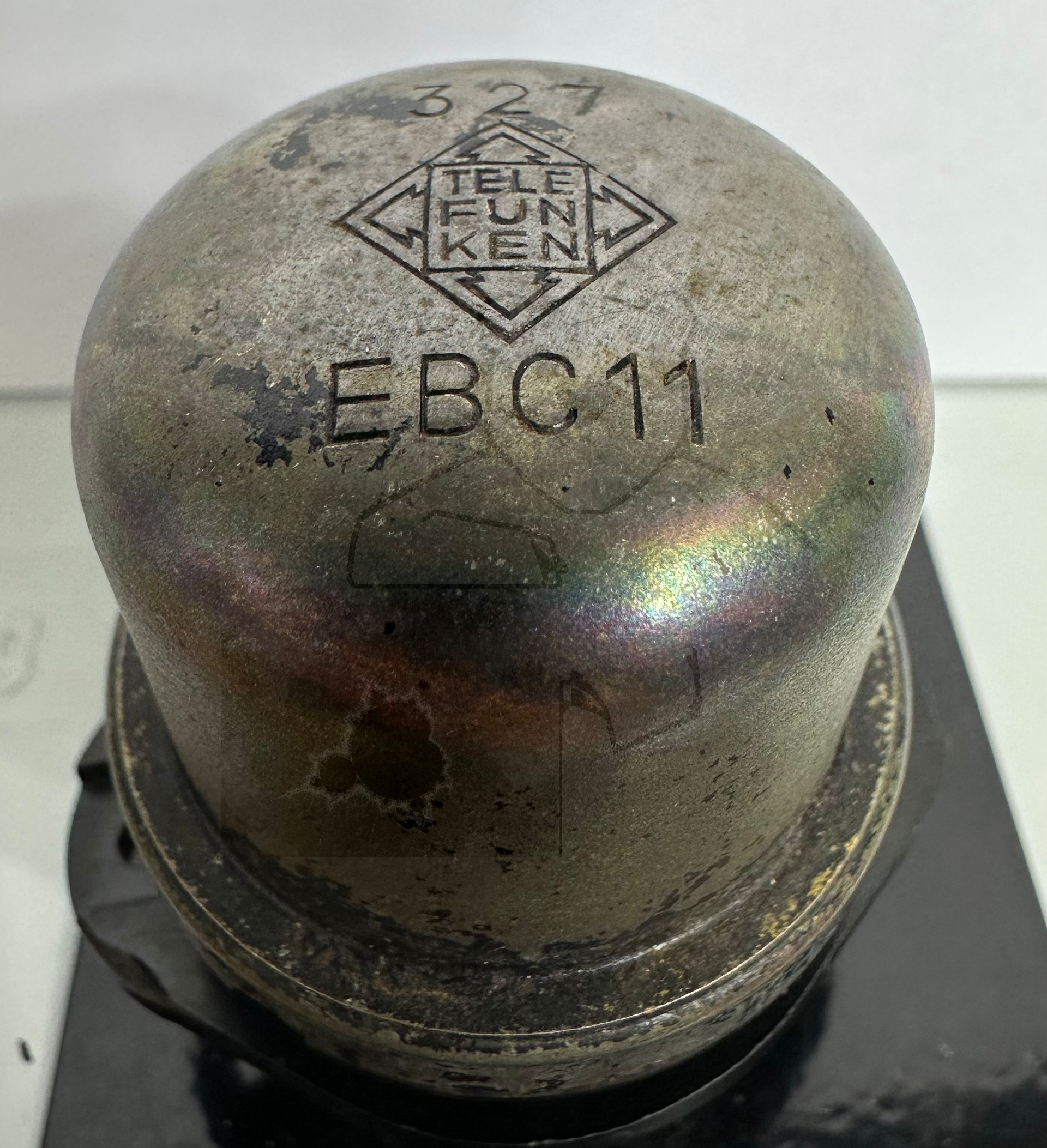

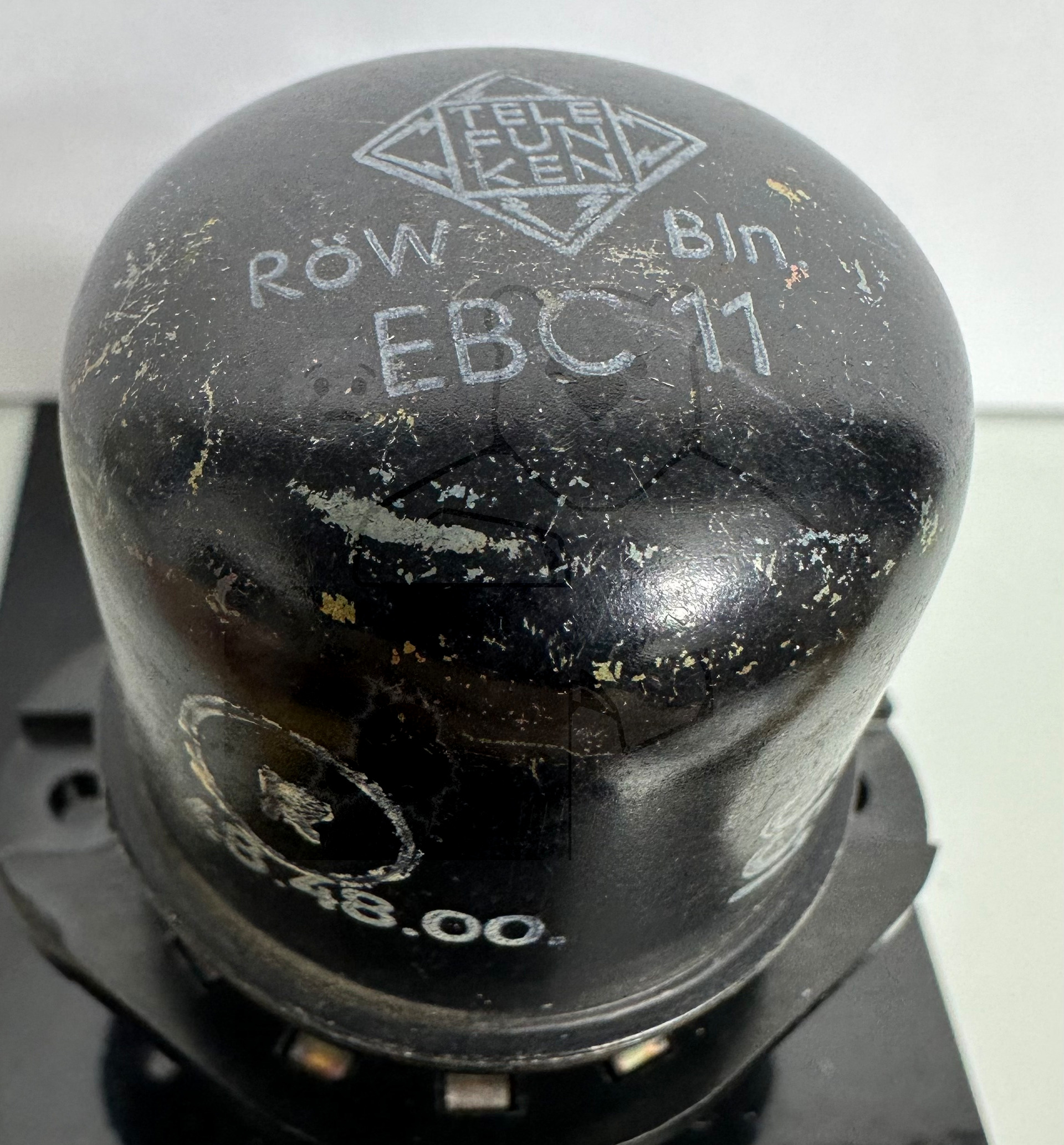

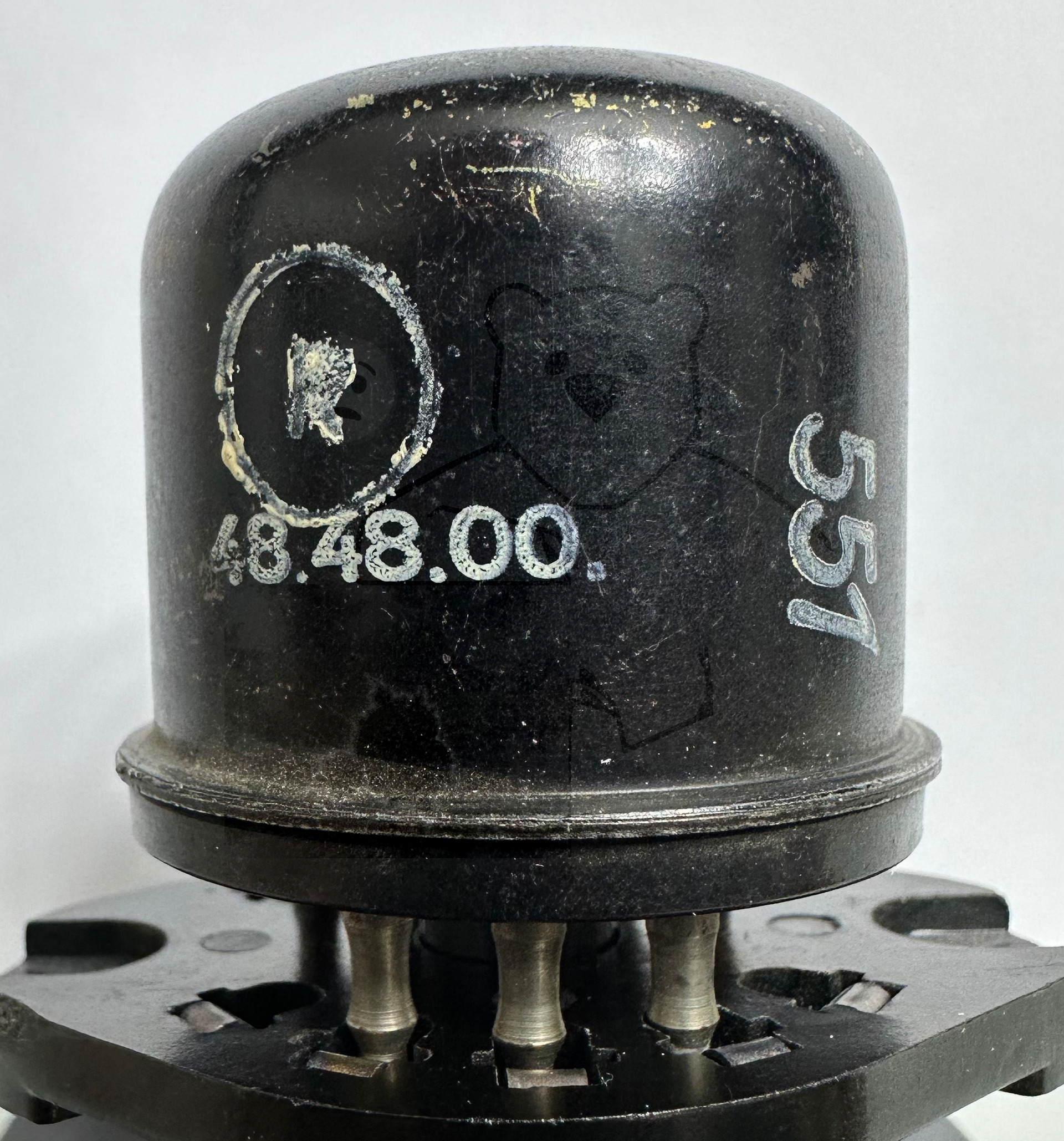

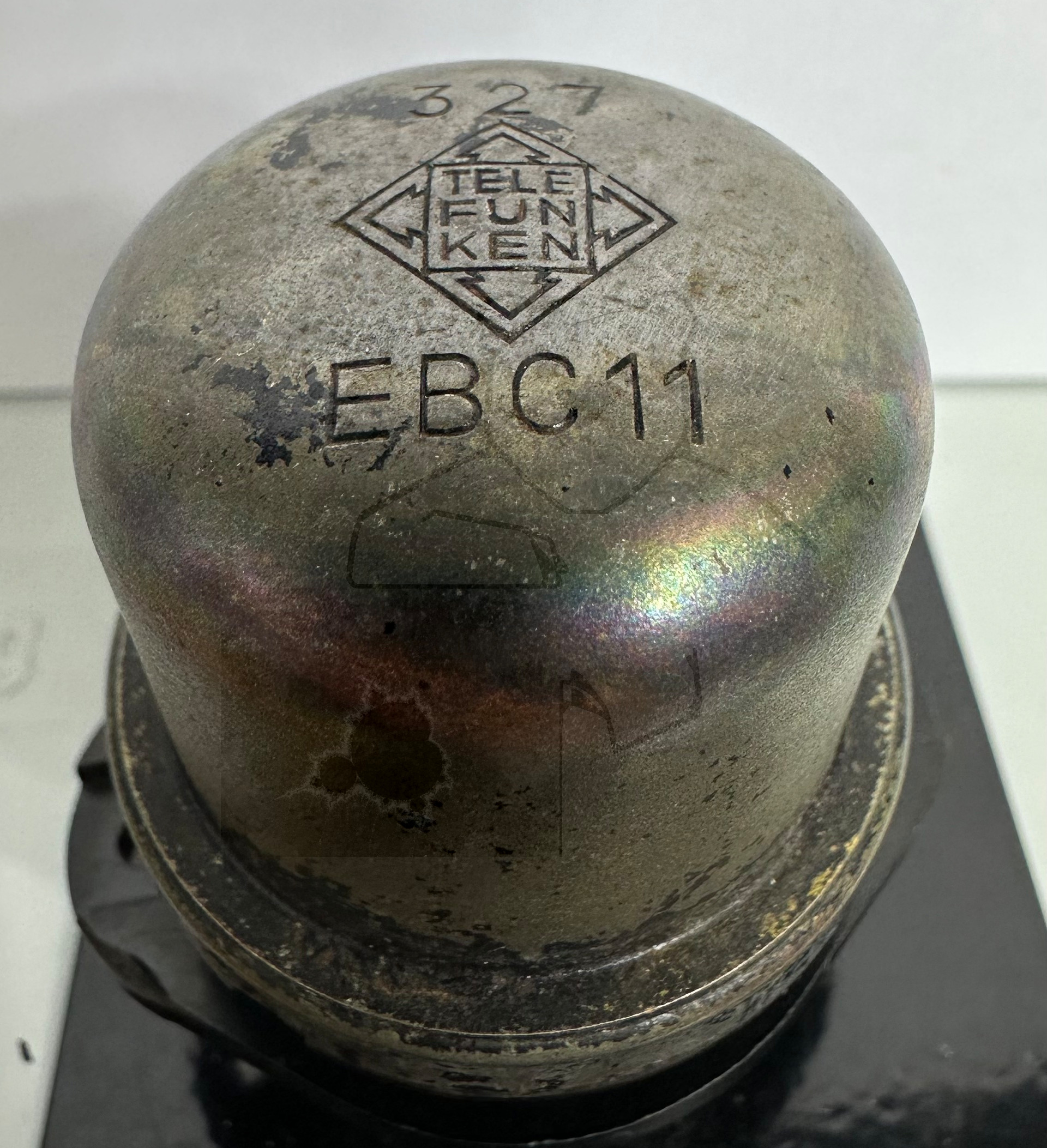

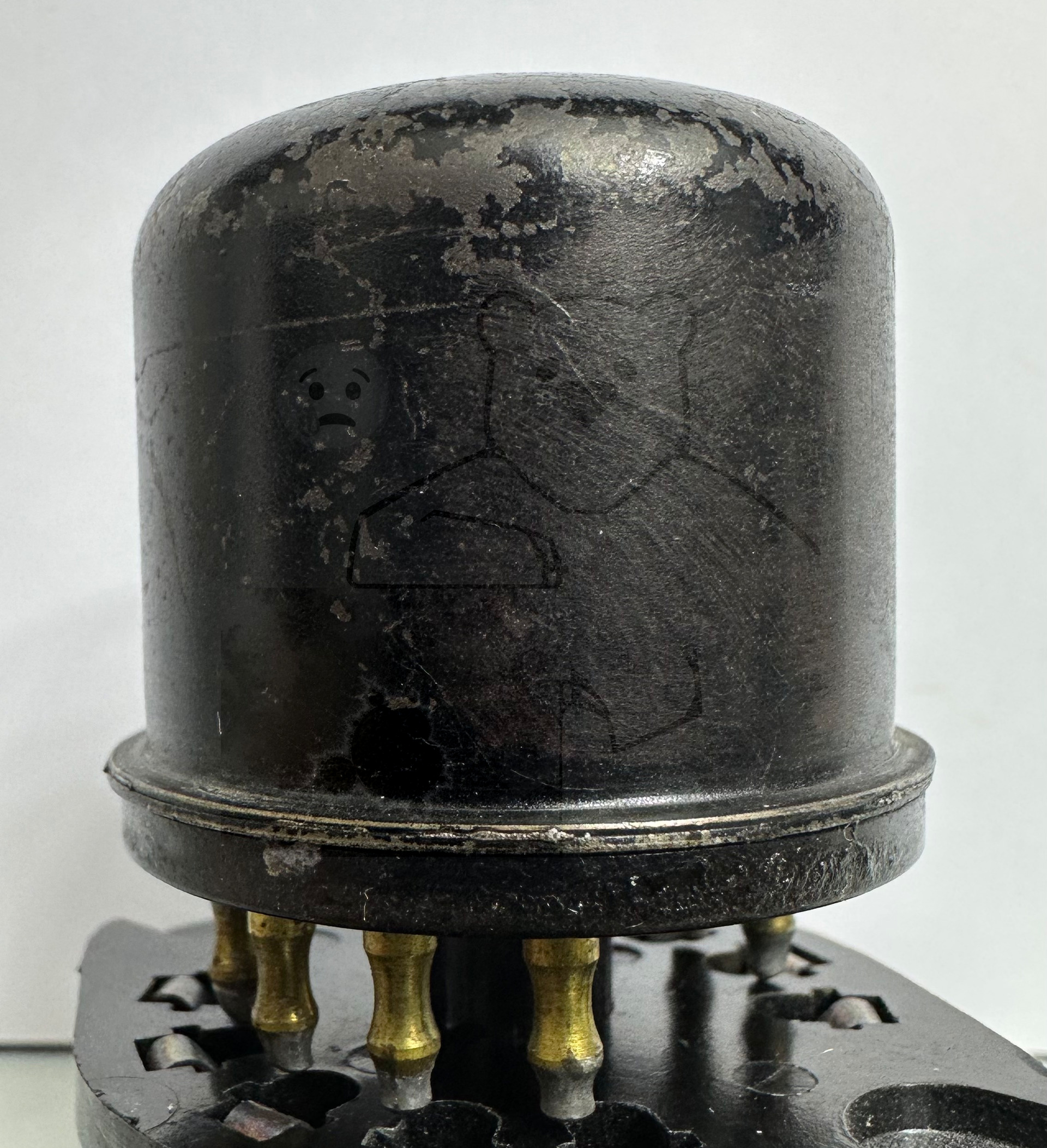

🔎 Beschreibung der Röhre: EBC11

Name	EBC11
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 20:36:50

🔎 Beschreibung der Systeme für die Röhre: EBC11

	System 1	System 2
Kathode	8	8
Gitter 1	7
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	4
Anode 2		5
Leuchtschirm
Heizung	2, 3	2,3
Abschirmung	8	8
Funktion	→ Niederfrequenzverstaerker, Triode	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

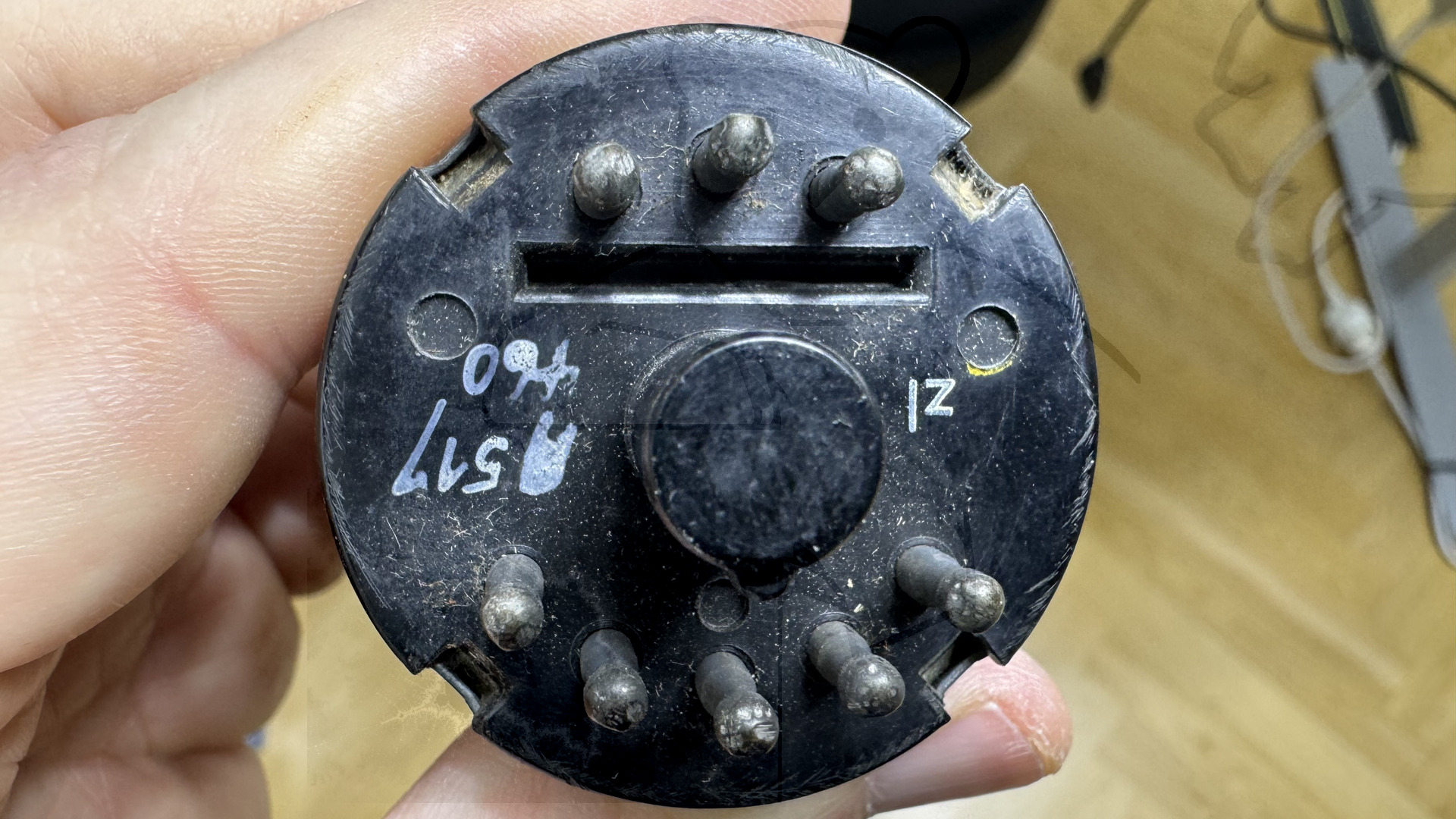

🔎 Sockelschaltung der EBC11

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EBC11
Anwendung EBC11 Funkwerk Erfurt.pdf (221 kB)
Anwendung EBC11 Funkwerk Roehren Dokumente.pdf (1739 kB)
Datenblatt EBC11 Telefunken Version 1.pdf (174 kB)
Datenblatt EBC11 Telefunken Version 2.pdf (323 kB)
Pruefkarte EBC11 - Karte 1 - Funke W19 Roehrenpruefer.pdf (153 kB)
Pruefkarte EBC11 - Karte 2 - Funke W19 Roehrenpruefer.pdf (146 kB)
Pruefkarte EBC11 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (194 kB)
Pruefkarte EBC11 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (201 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
