Daten und Bilder der Röhre: EB2

🔎 Beschreibung der Röhre: EB2

Name	EB2
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,24
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 5pol. → Liste aller Röhren mit: Aussenkontakt, 5pol.
Zusätzliche Informationen
Letzte Änderung	10.06.2018 20:31:43

🔎 Beschreibung der Systeme für die Röhre: EB2

	System 1
Kathode	4
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1
Anode 2	5
Leuchtschirm
Heizung	2, 3
Abschirmung	4
Funktion	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

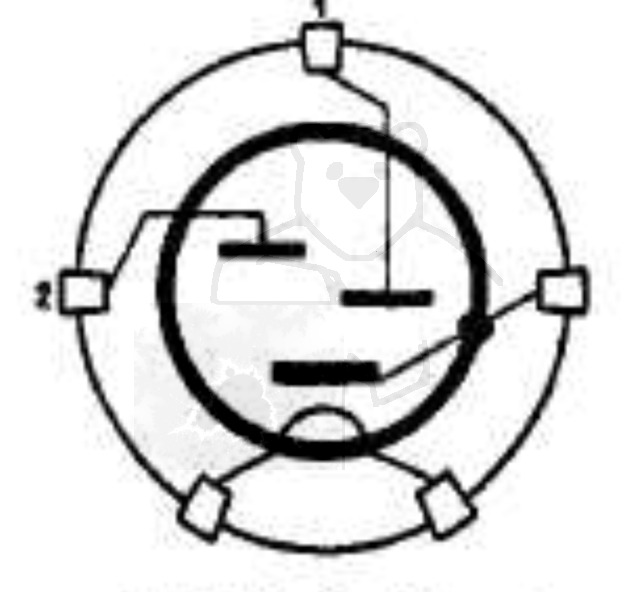

🔎 Sockelschaltung der EB2

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: EB2
Datenblatt EB2 Telefunken.pdf (374 kB)
Pruefkarte EB1 EB2 - Funke W19 Roehrenpruefer.pdf (147 kB)
Pruefkarte EB2 - Neuberger RPM370 Roehrenmessgeraet.pdf (193 kB)
