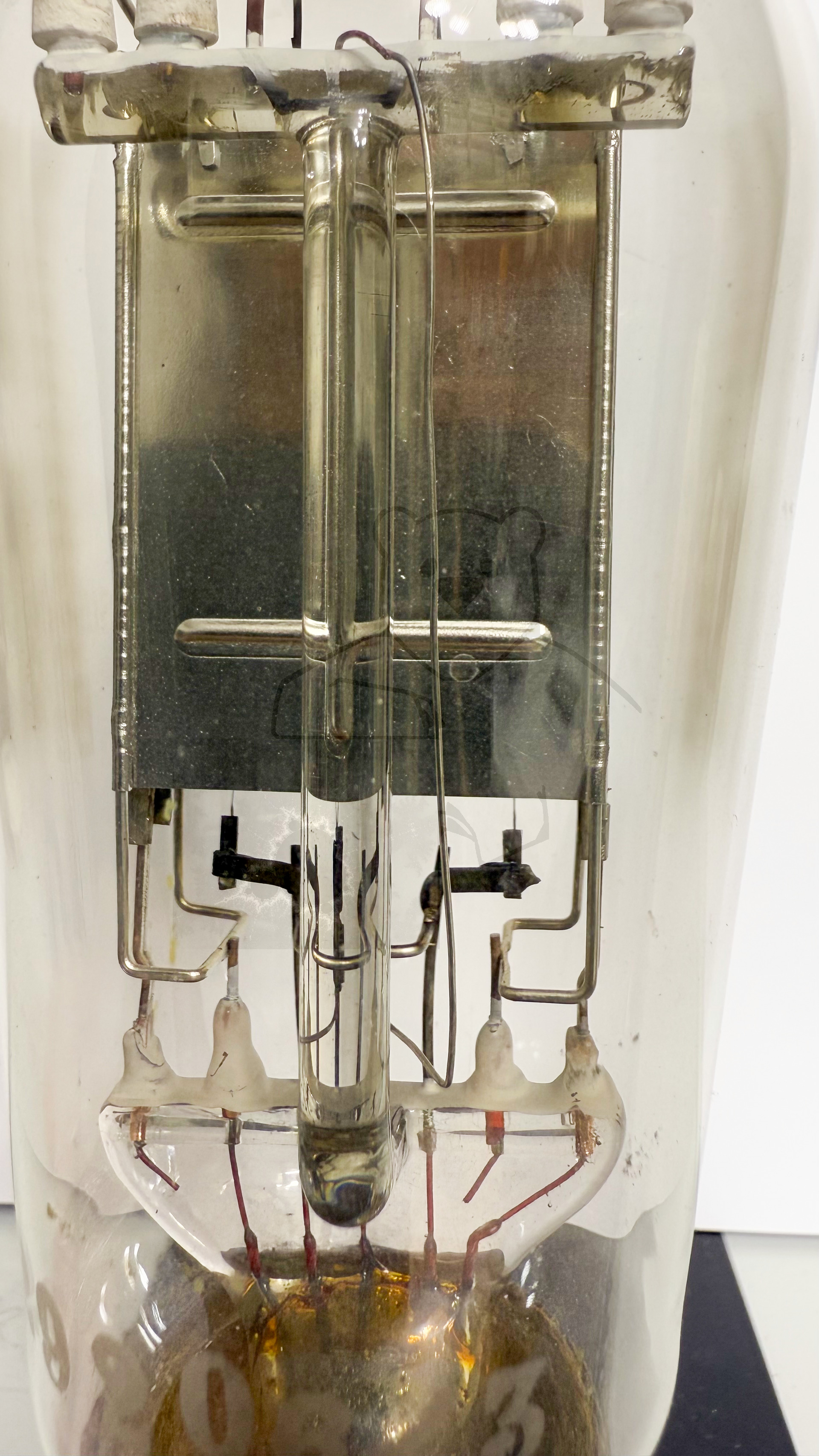

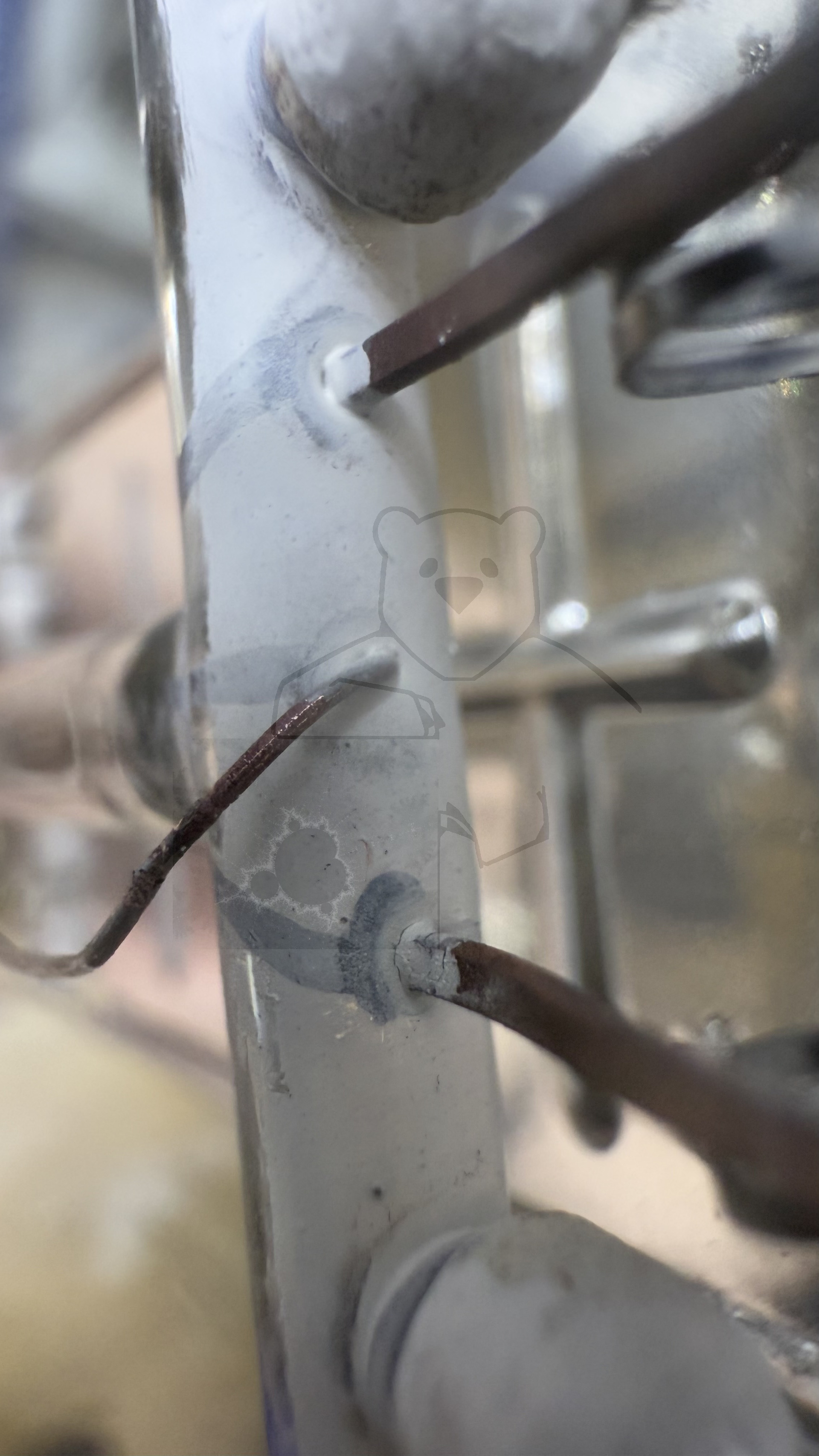

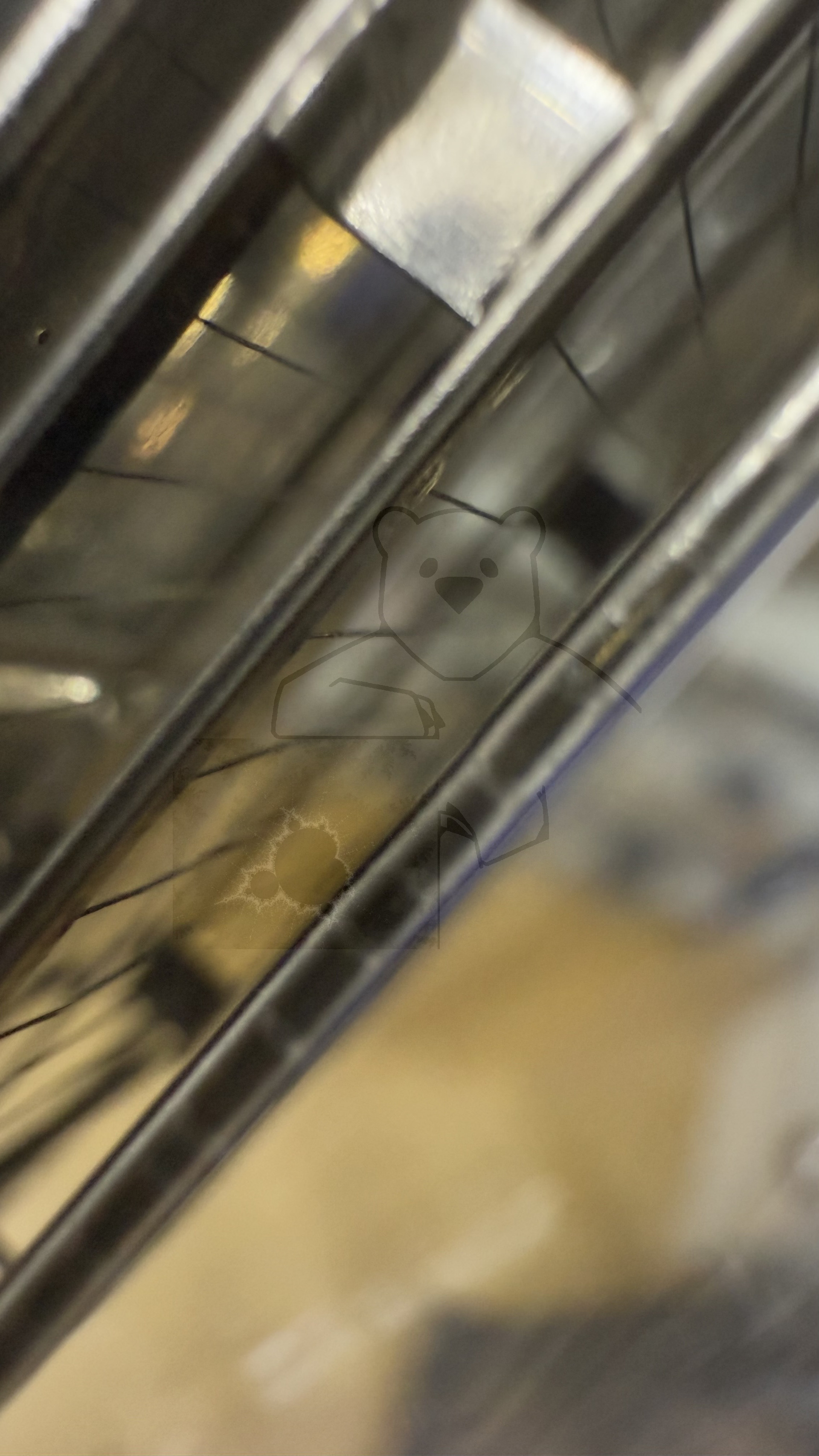

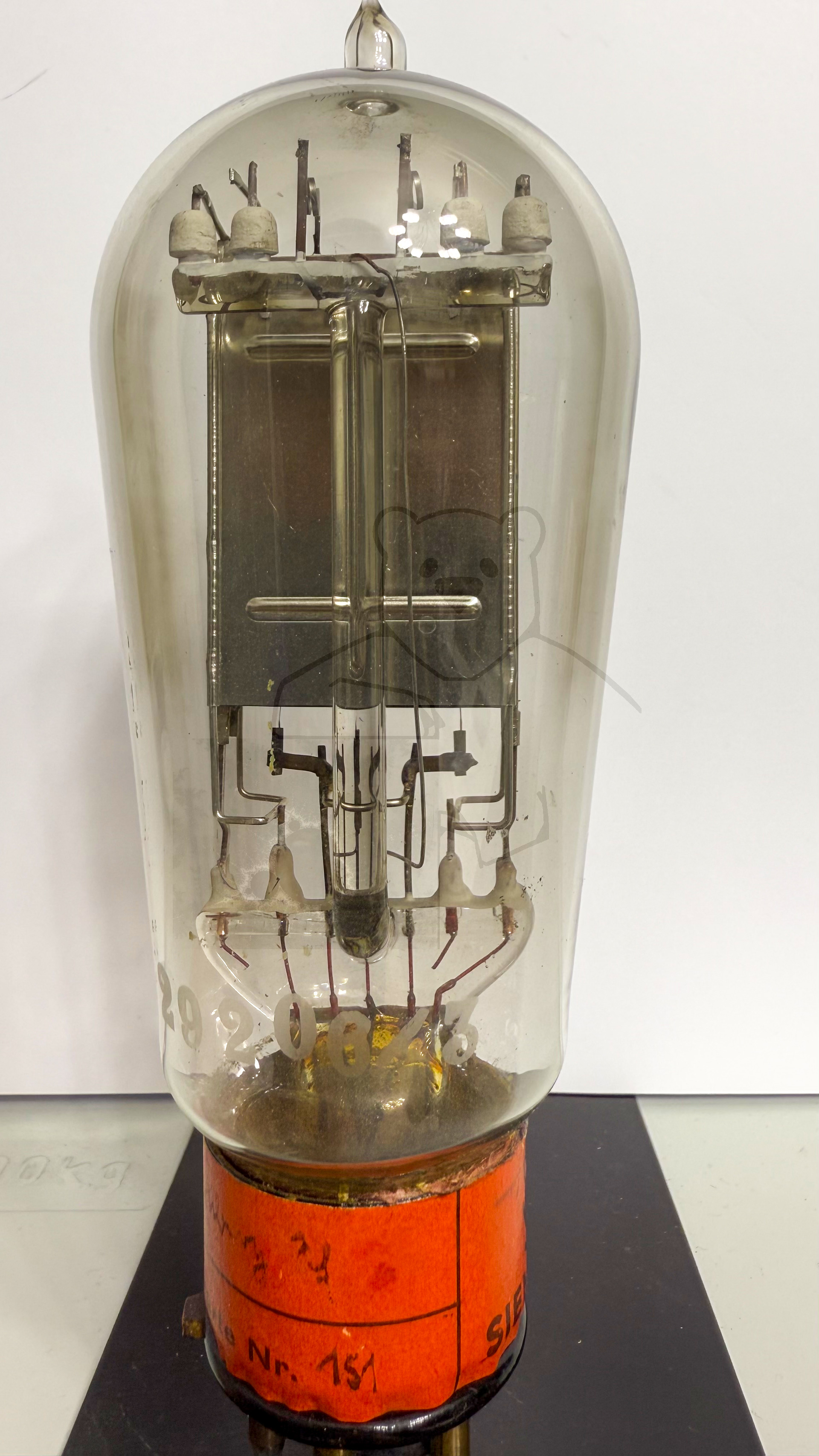

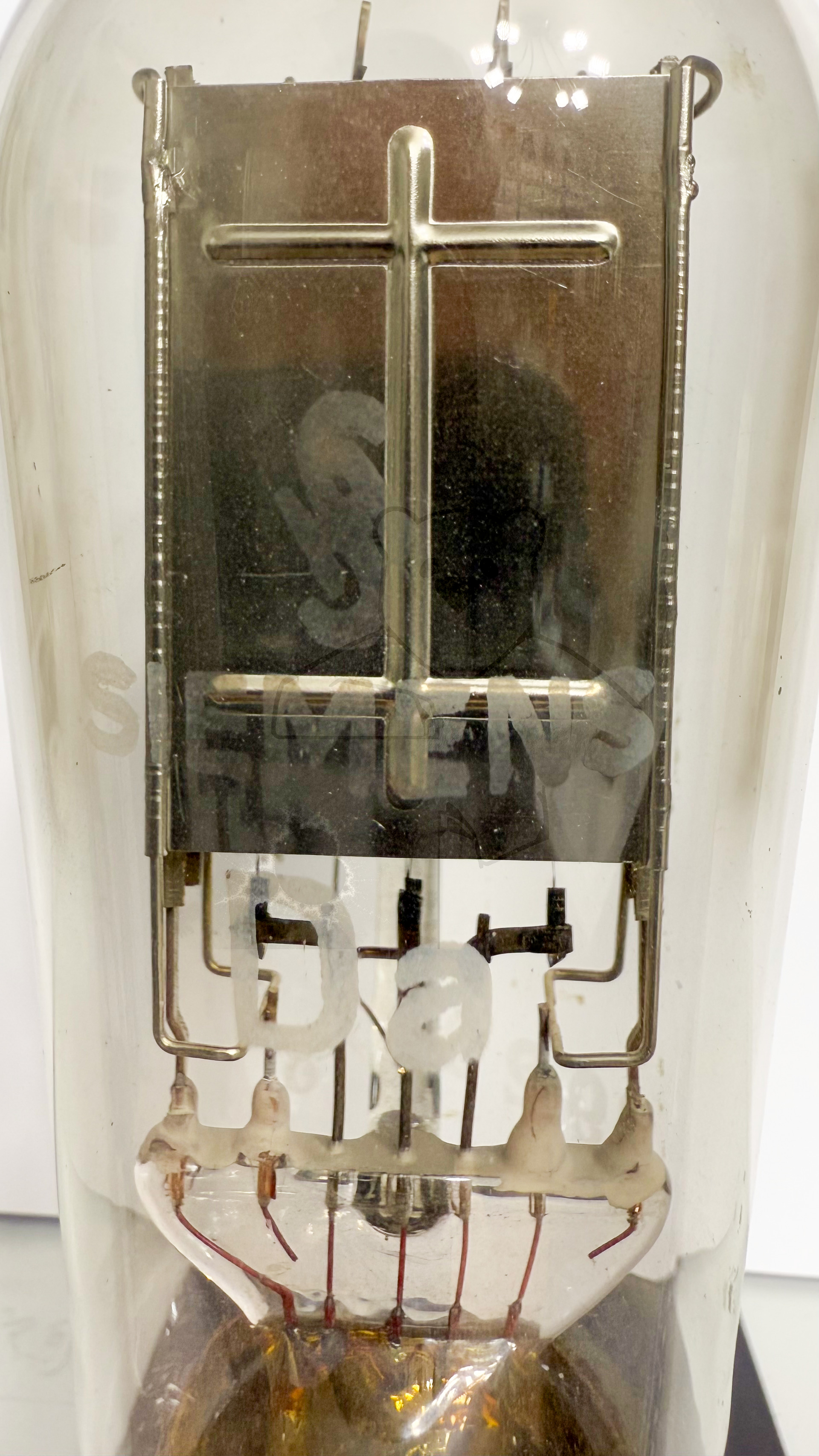

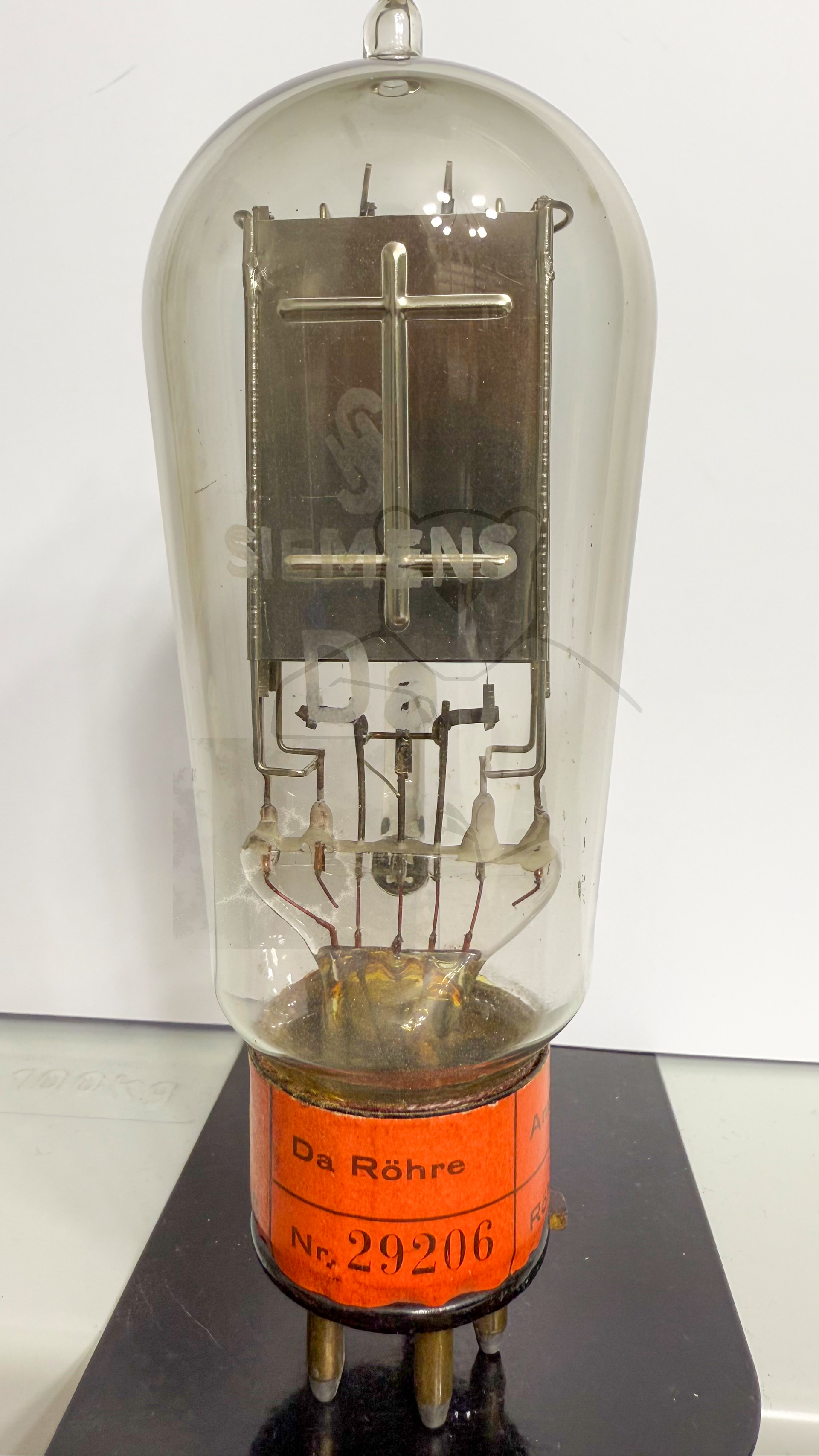

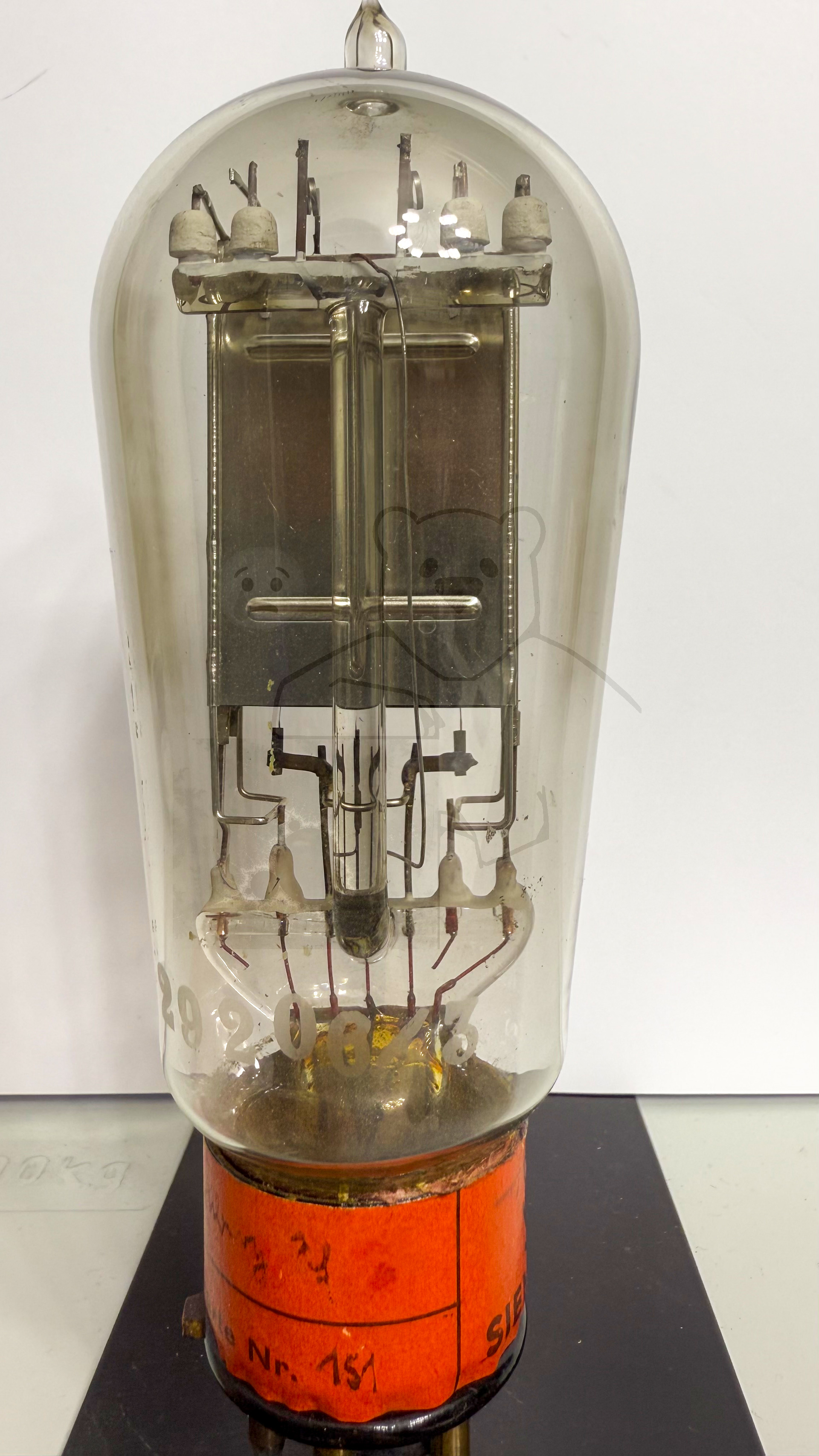

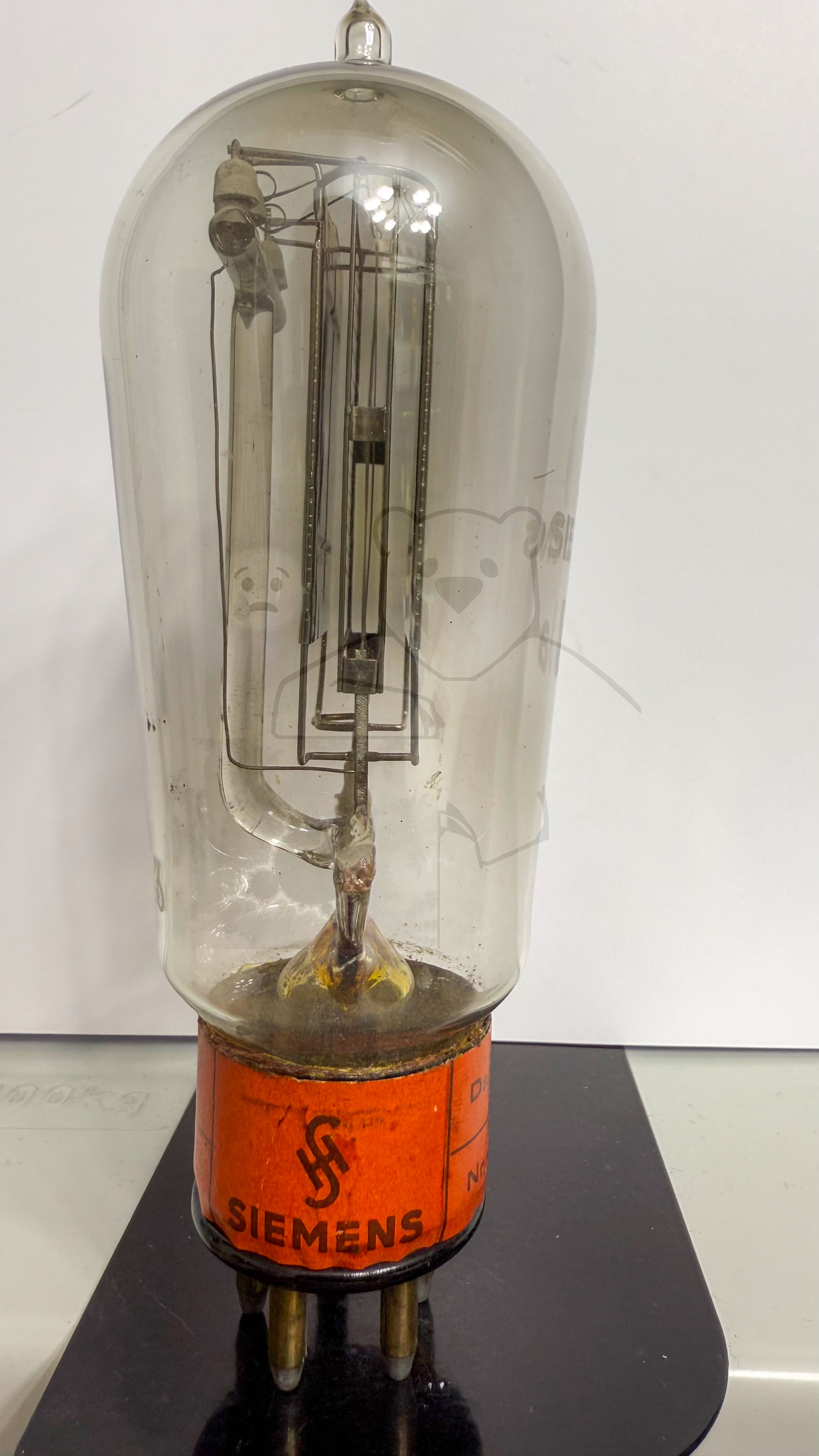

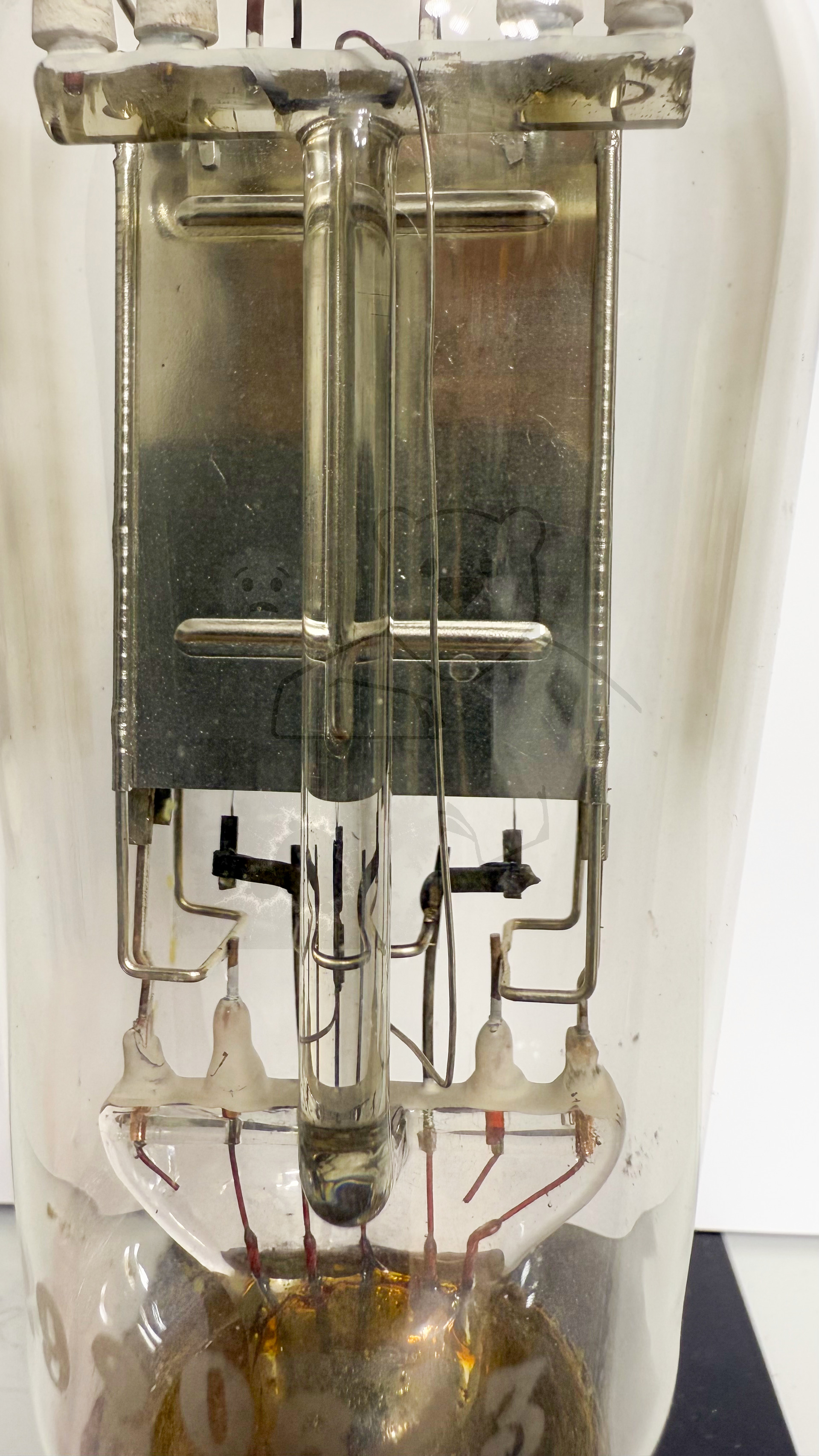

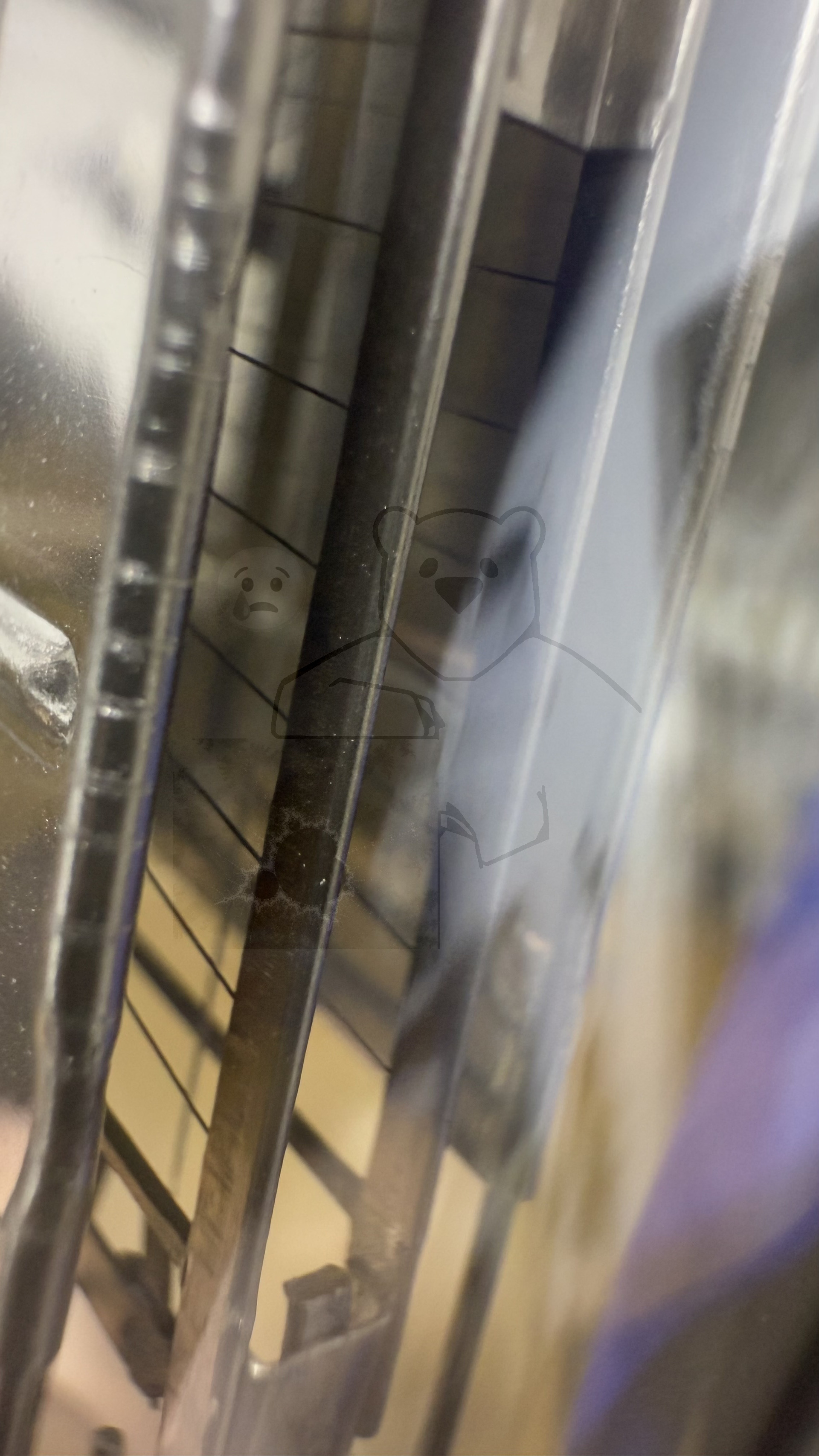

Daten und Bilder der Röhre: Da

🔎 Beschreibung der Röhre: Da

Name	Da
Vergleichsname	3S21
Heizspannung (Volt)	5,8
Heizstrom (Ampère)	1,1
Art der Heizung	Direkt

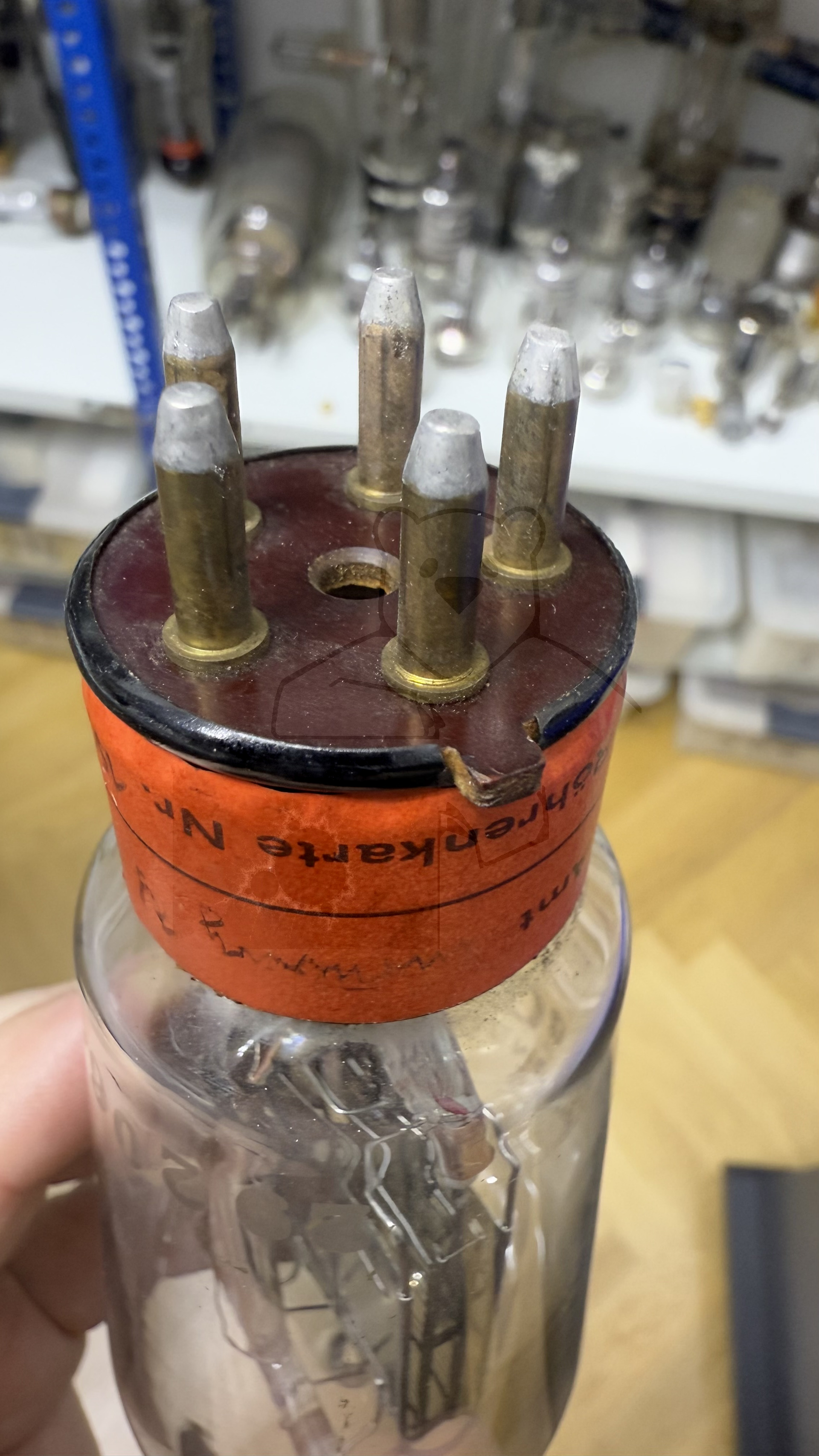

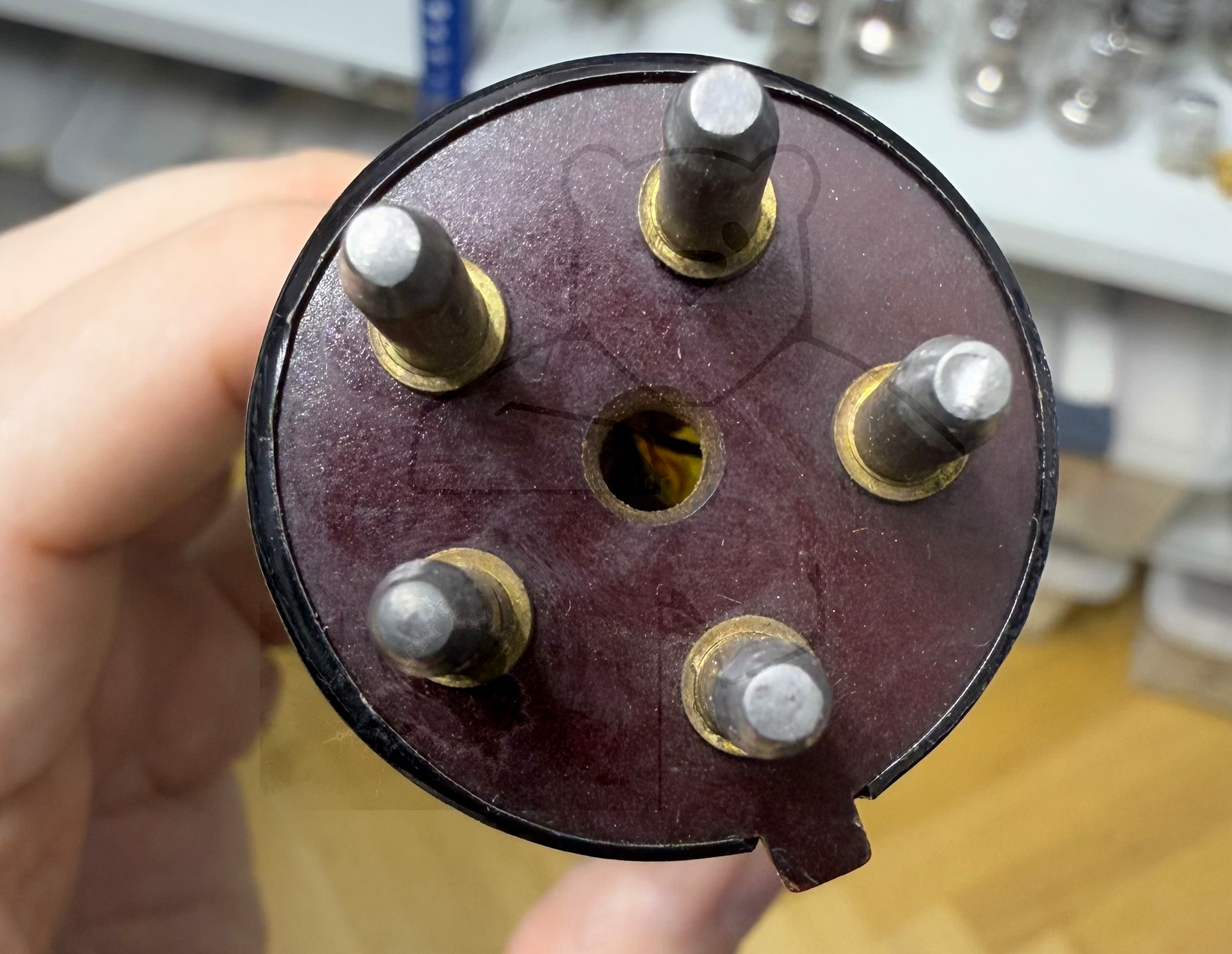

Röhren mit Sockel	→ Informationen zum Sockel: Postroehre, 5pol. → Liste aller Röhren mit: Postroehre, 5pol.
Zusätzliche Informationen
Letzte Änderung	08.06.2018 09:27:24

🔎 Beschreibung der Systeme für die Röhre: Da

	System 1
Kathode	2
Gitter 1	3
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1
Anode 2
Leuchtschirm
Heizung	2, 5
Abschirmung
Funktion	→ Endtriode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

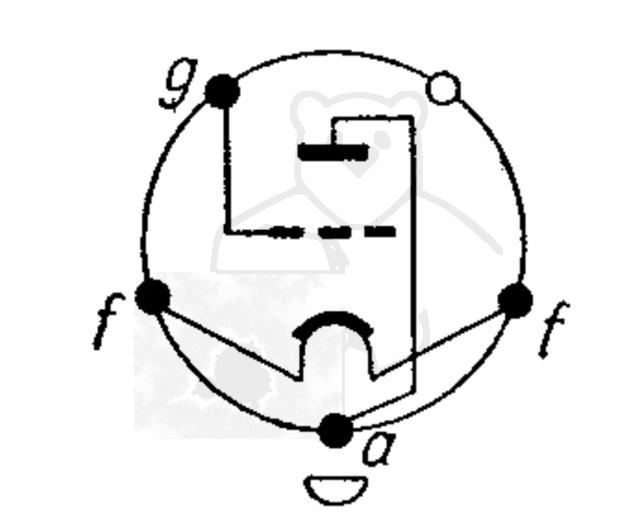

🔎 Sockelschaltung der Da

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: Da
Datenblatt Da RFT.pdf (60 kB)
Datenblatt Da Siemens [www.tubedata.info].pdf (1041 kB)
Pruefkarte Da - Funke W19 Roehrenpruefer.pdf (164 kB)
Pruefkarte Da - Neuberger RPM370 Roehrenmessgeraet.pdf (190 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
