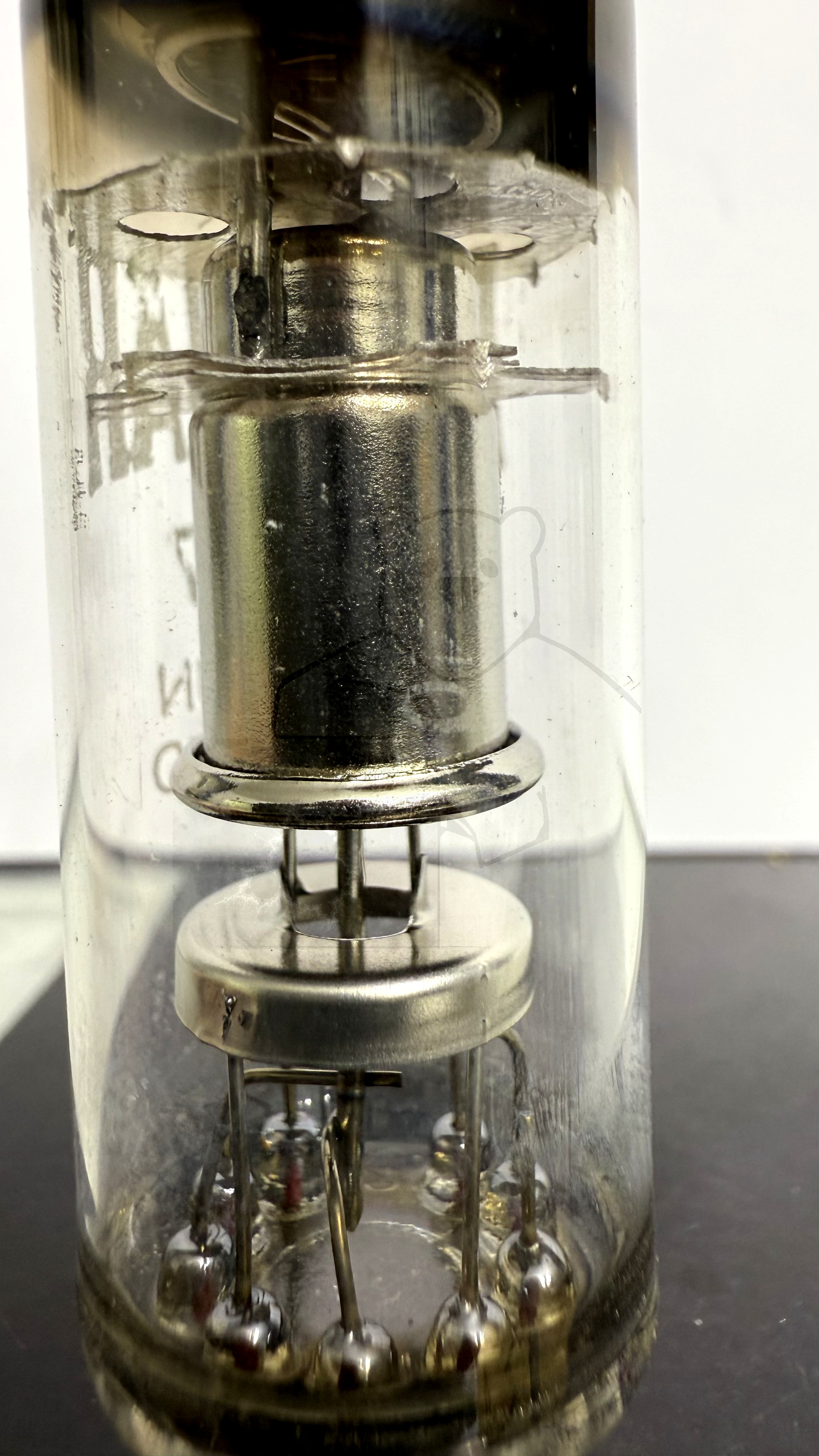

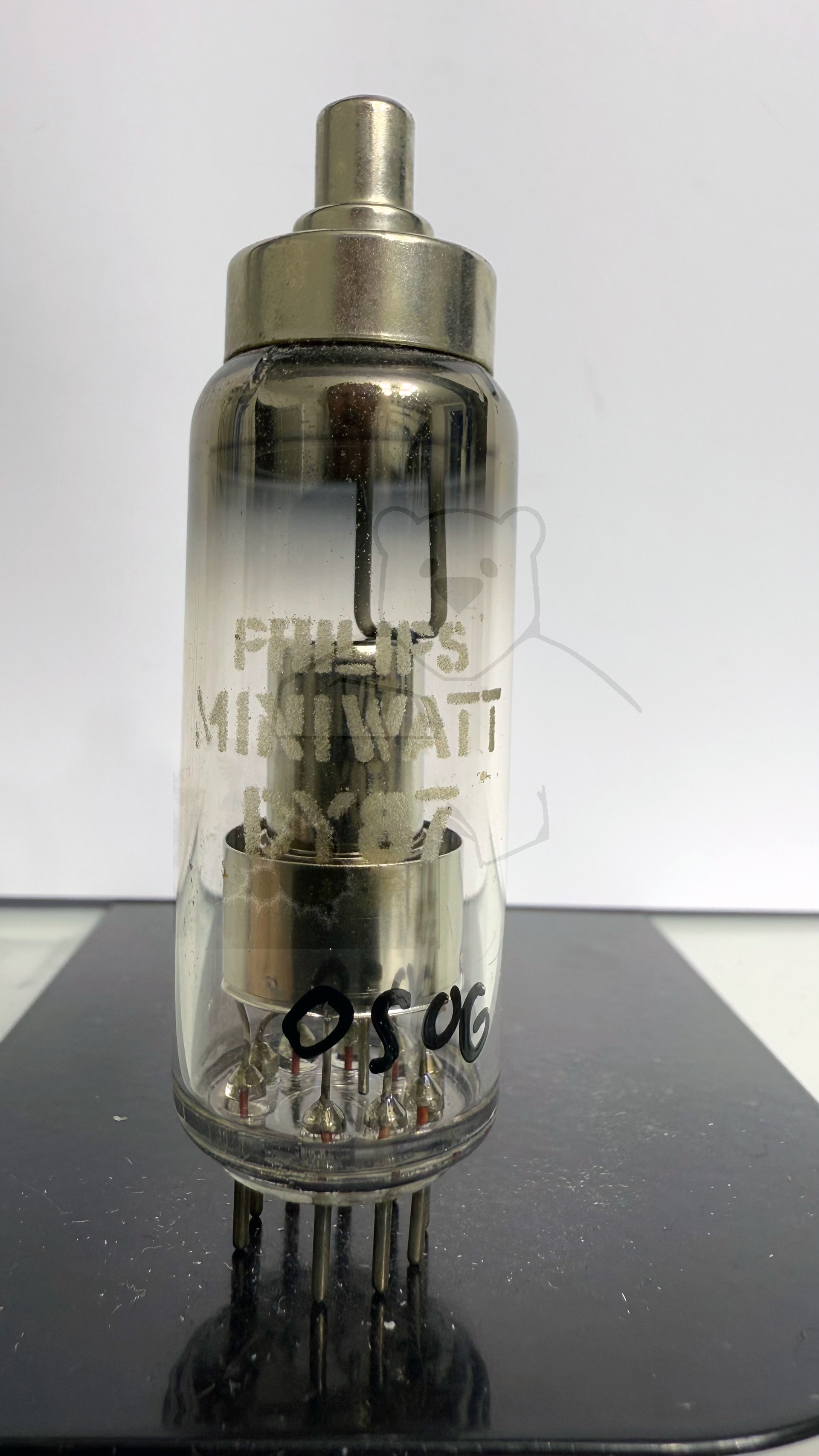

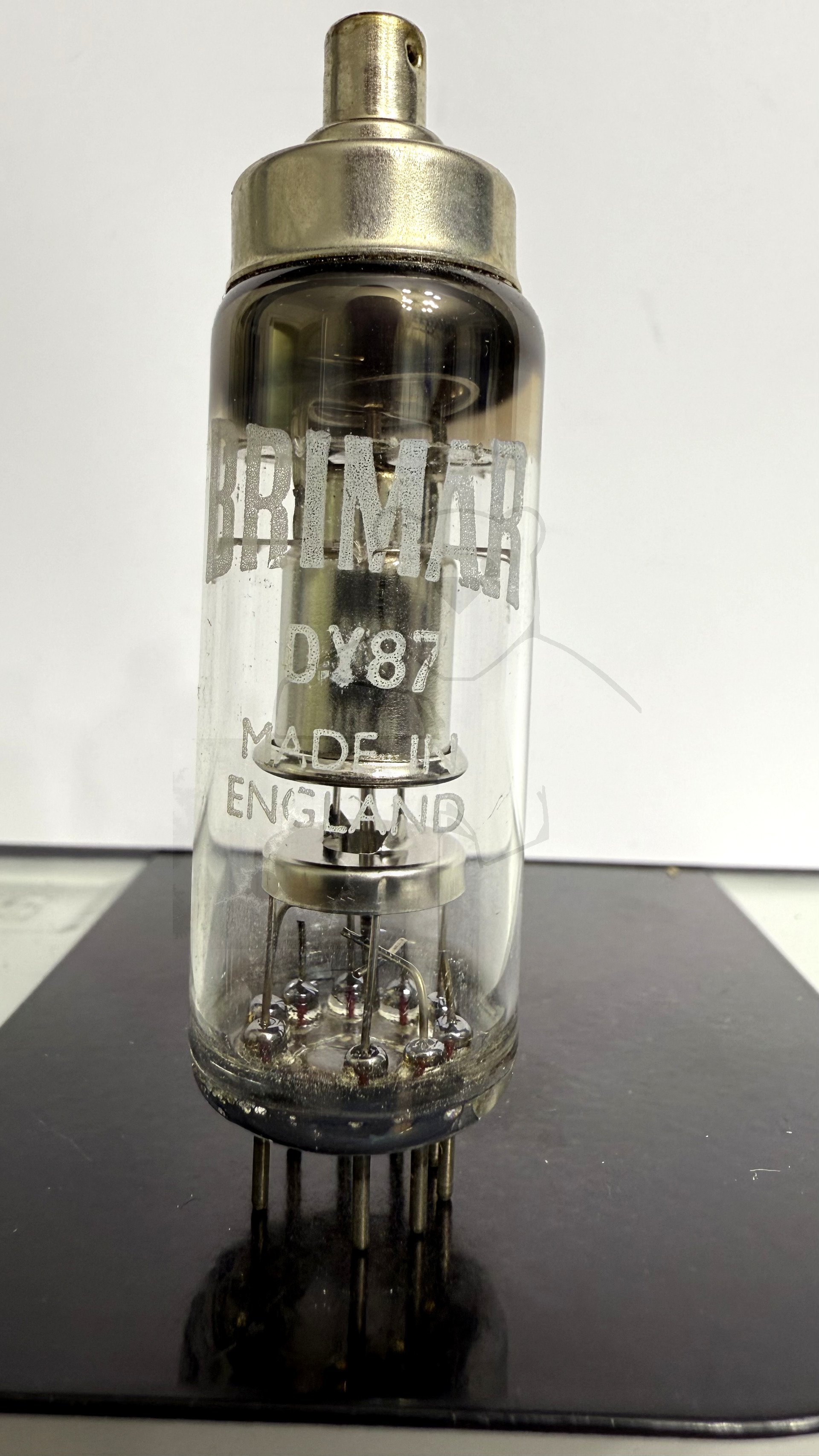

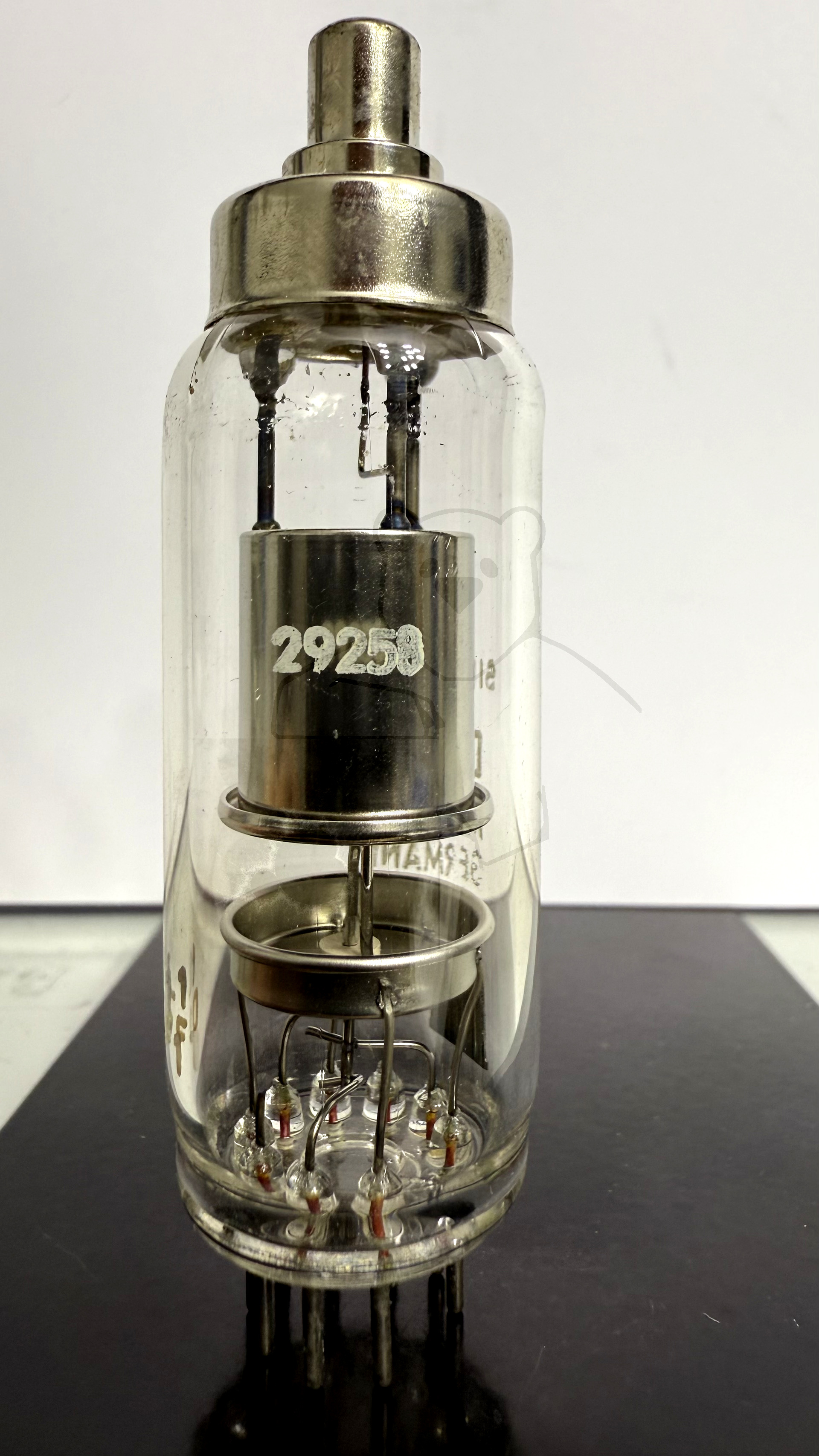

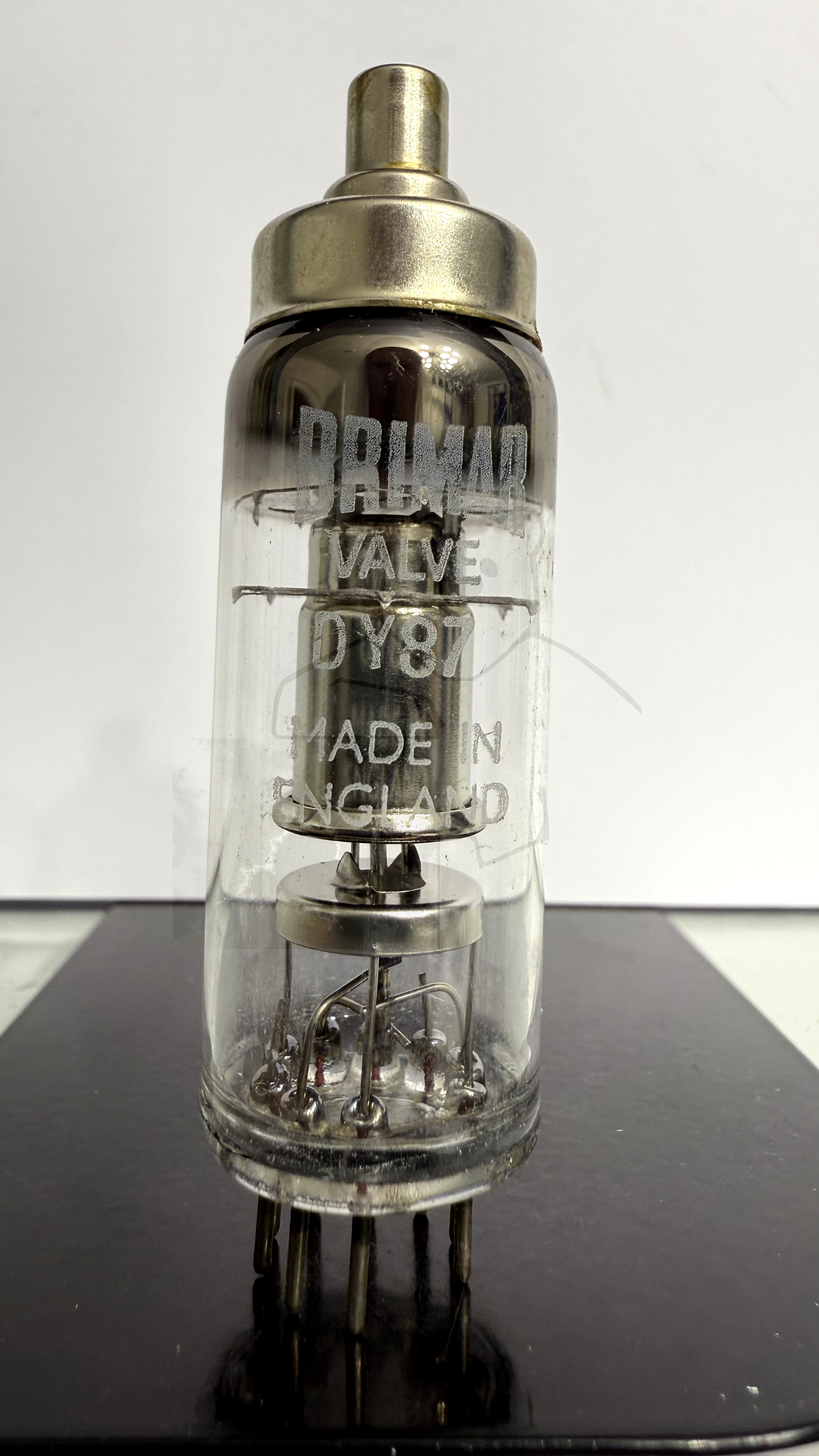

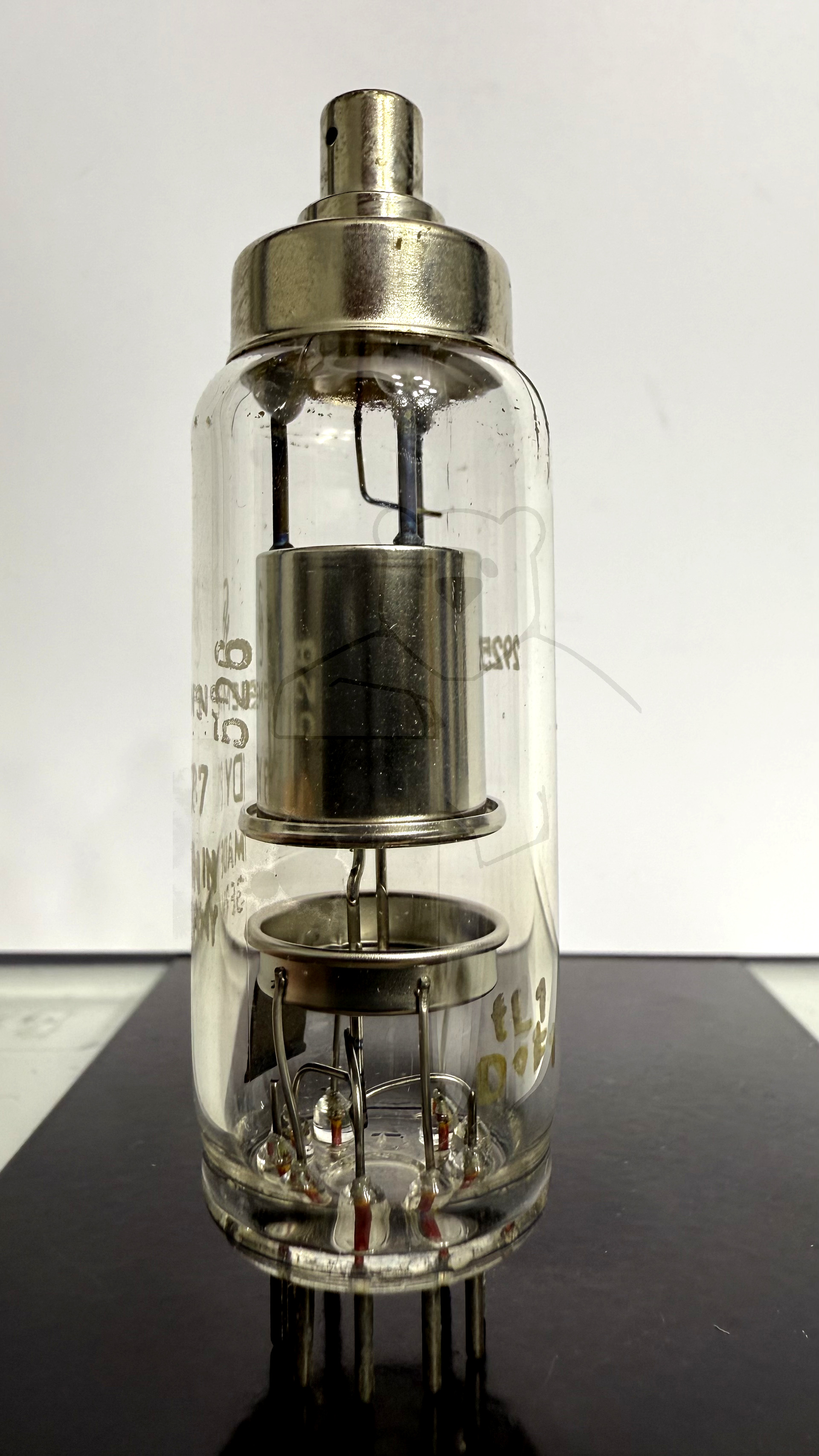

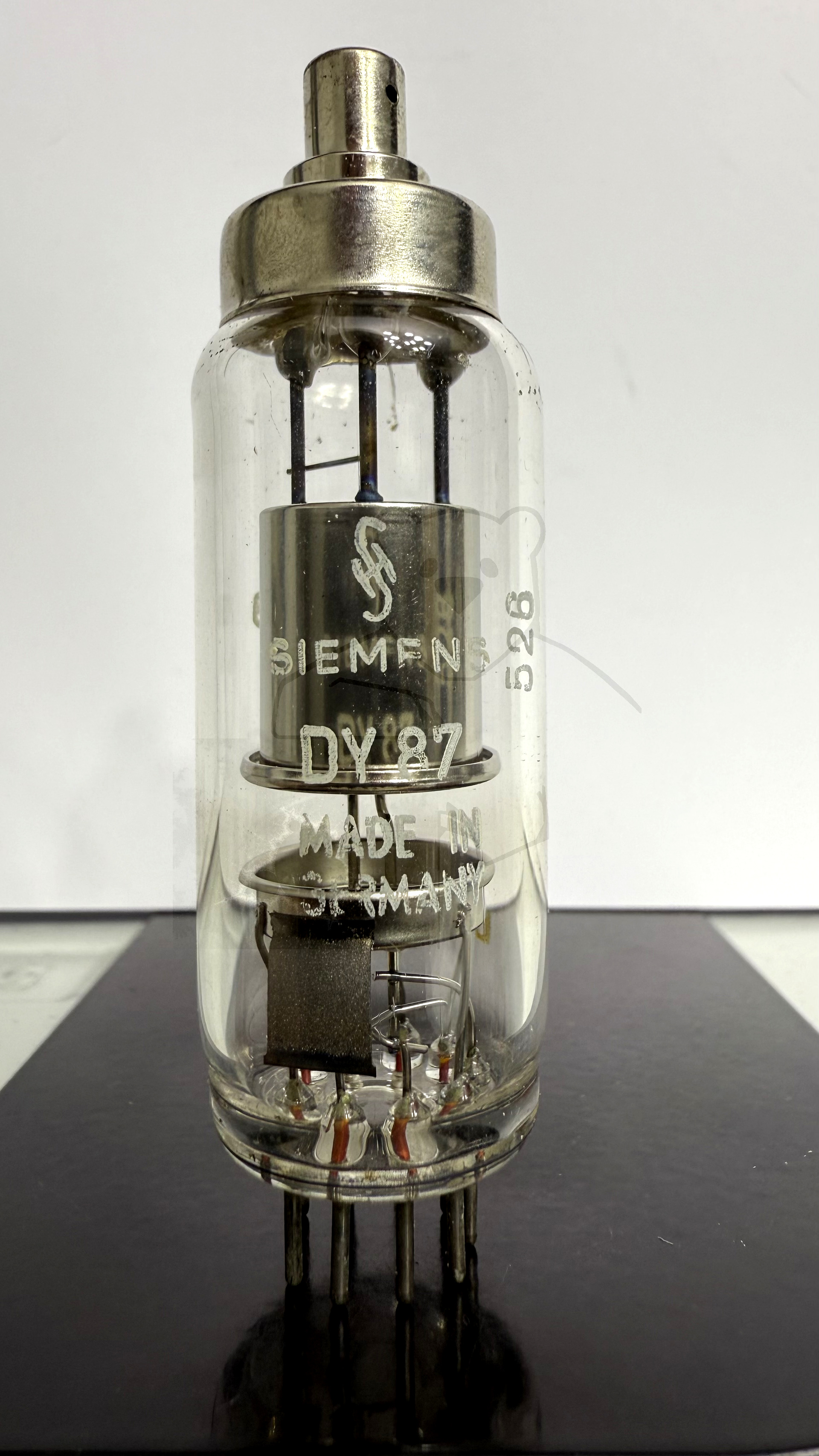

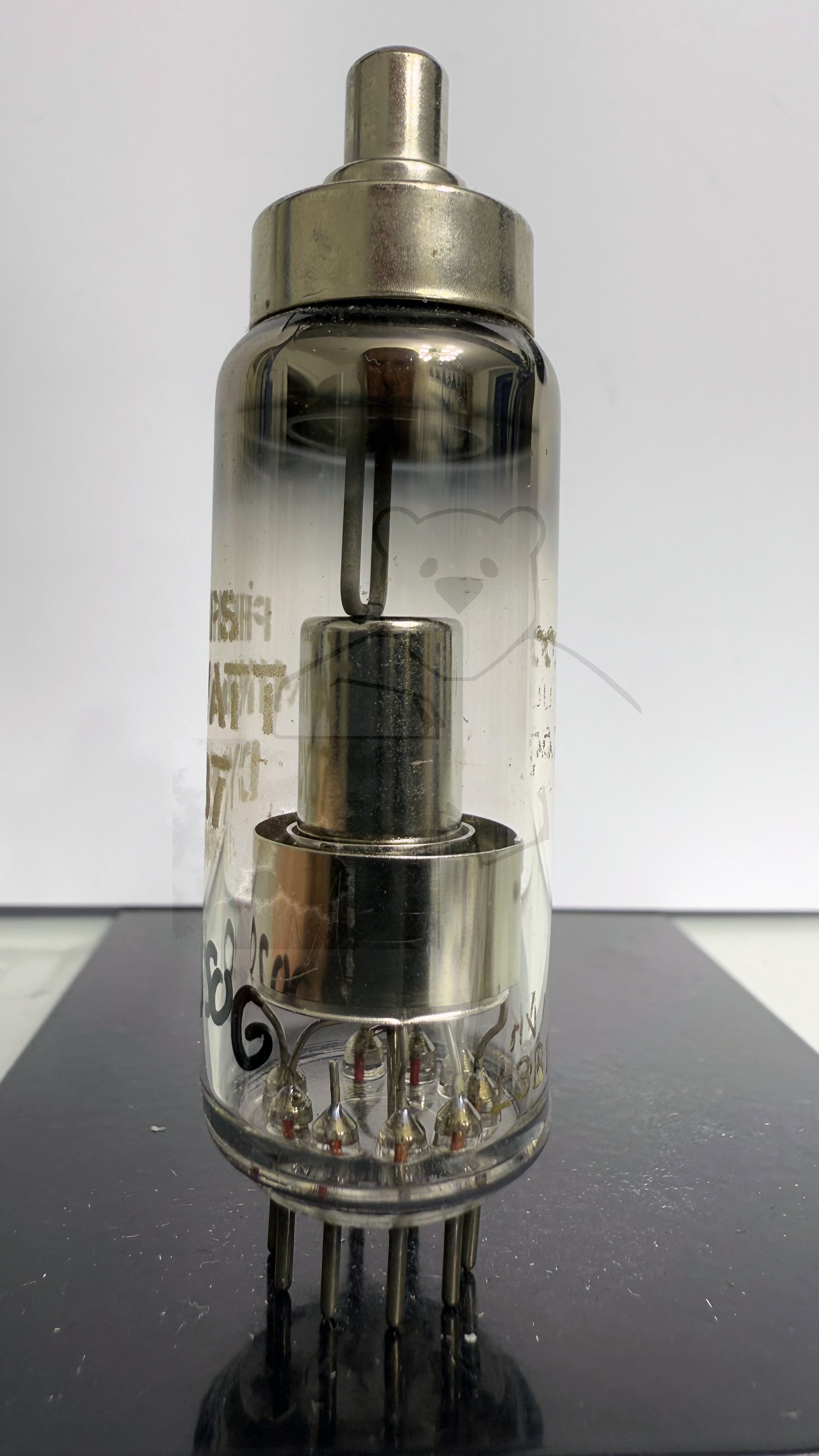

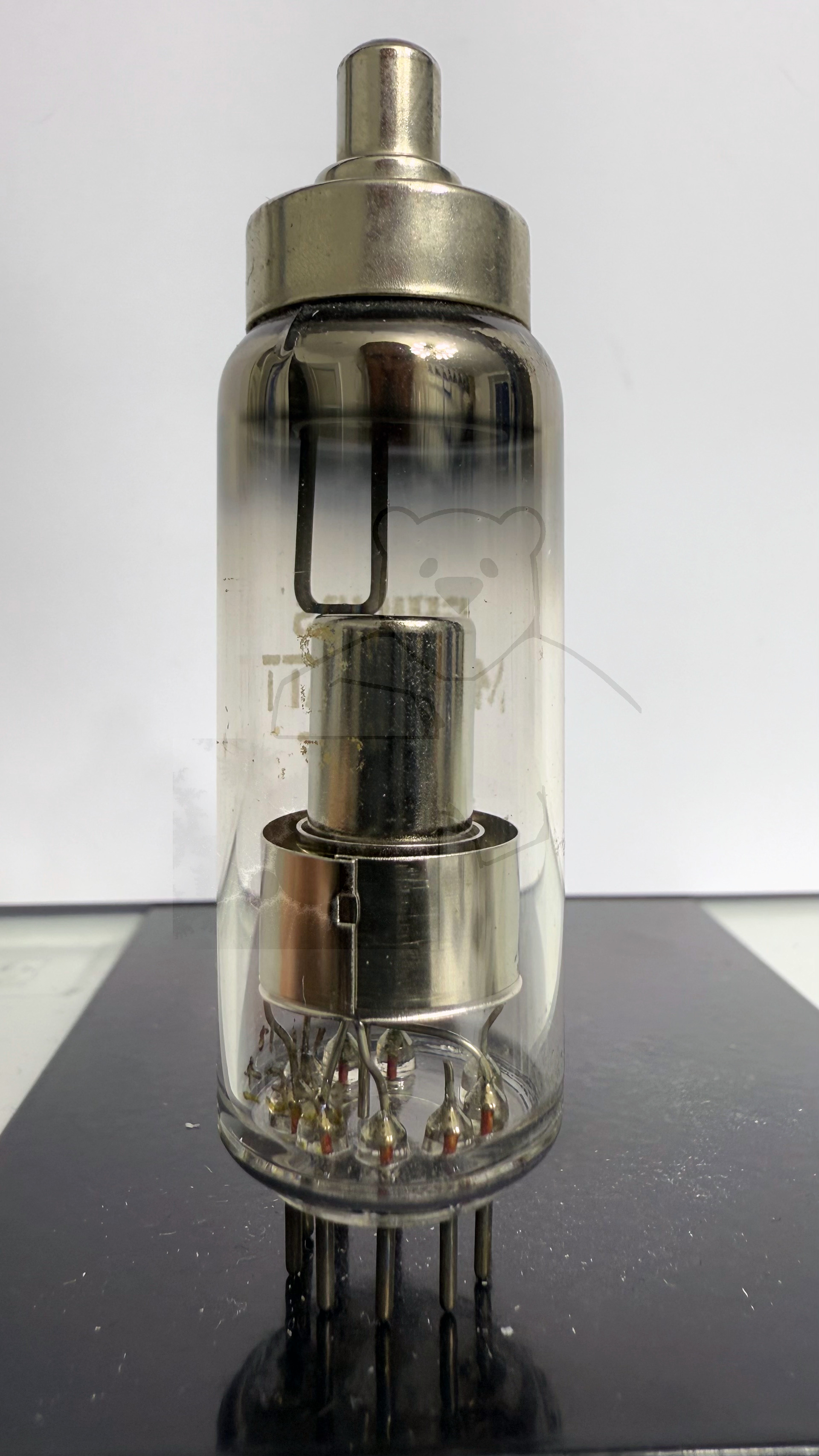

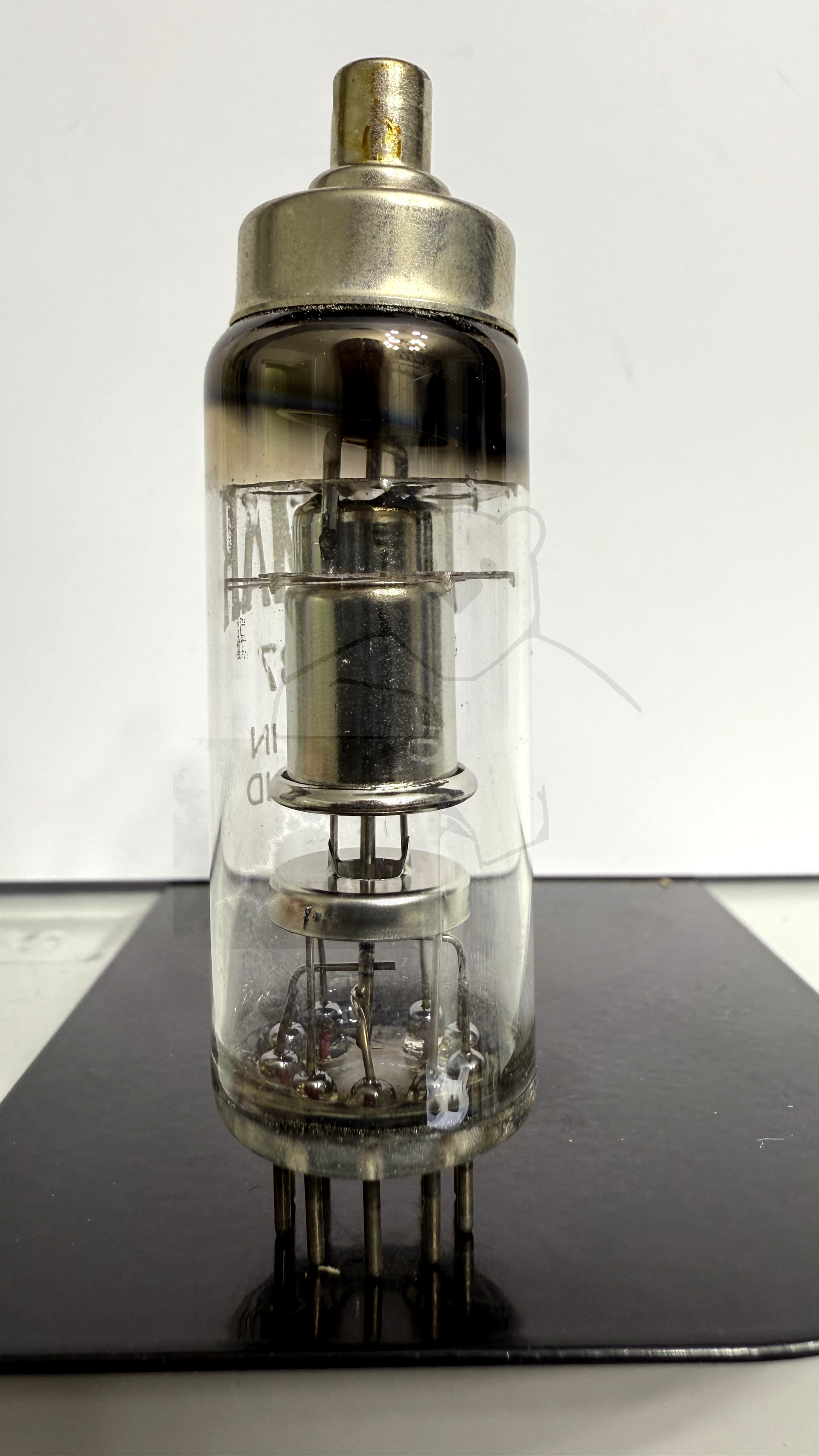

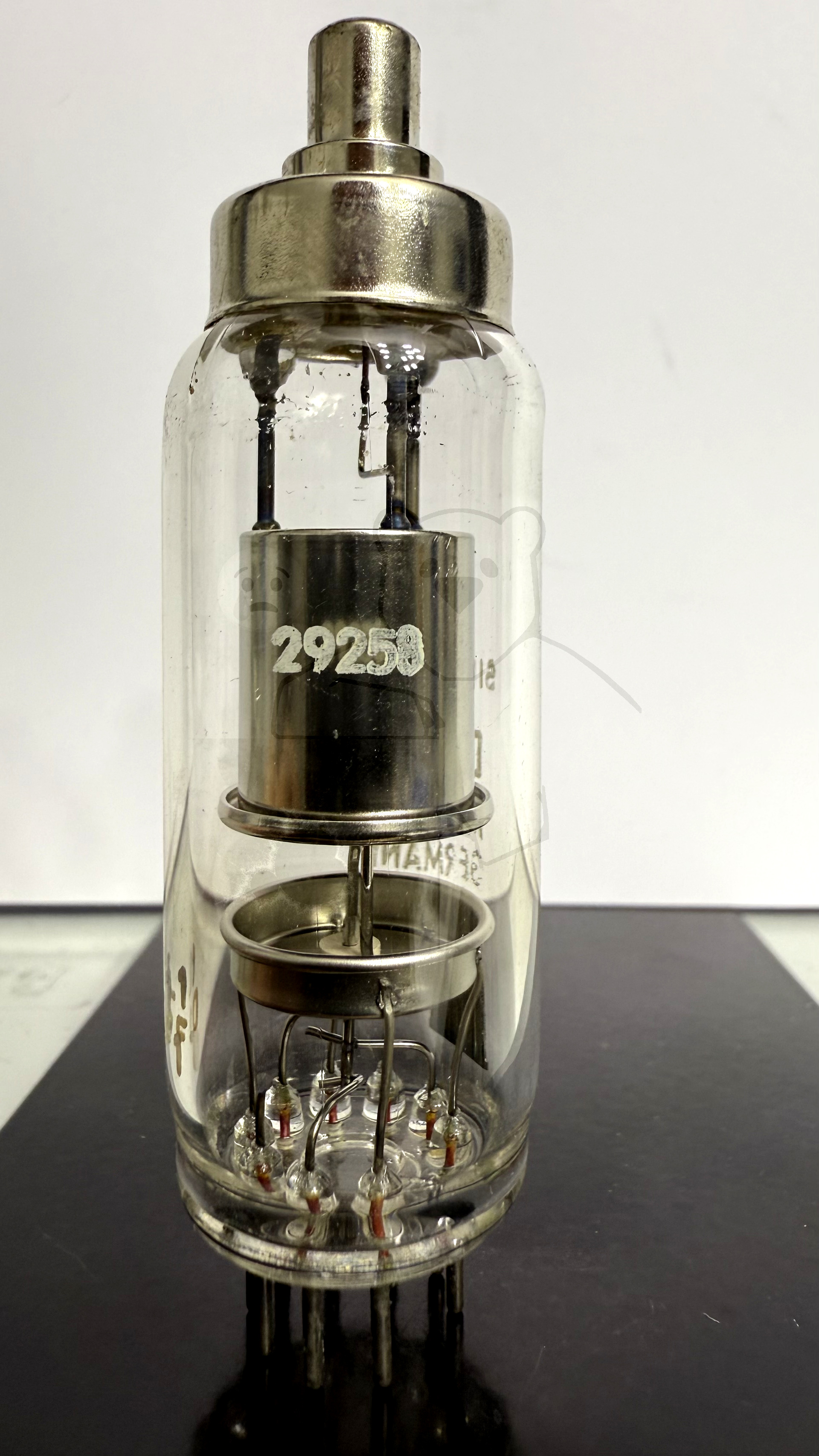

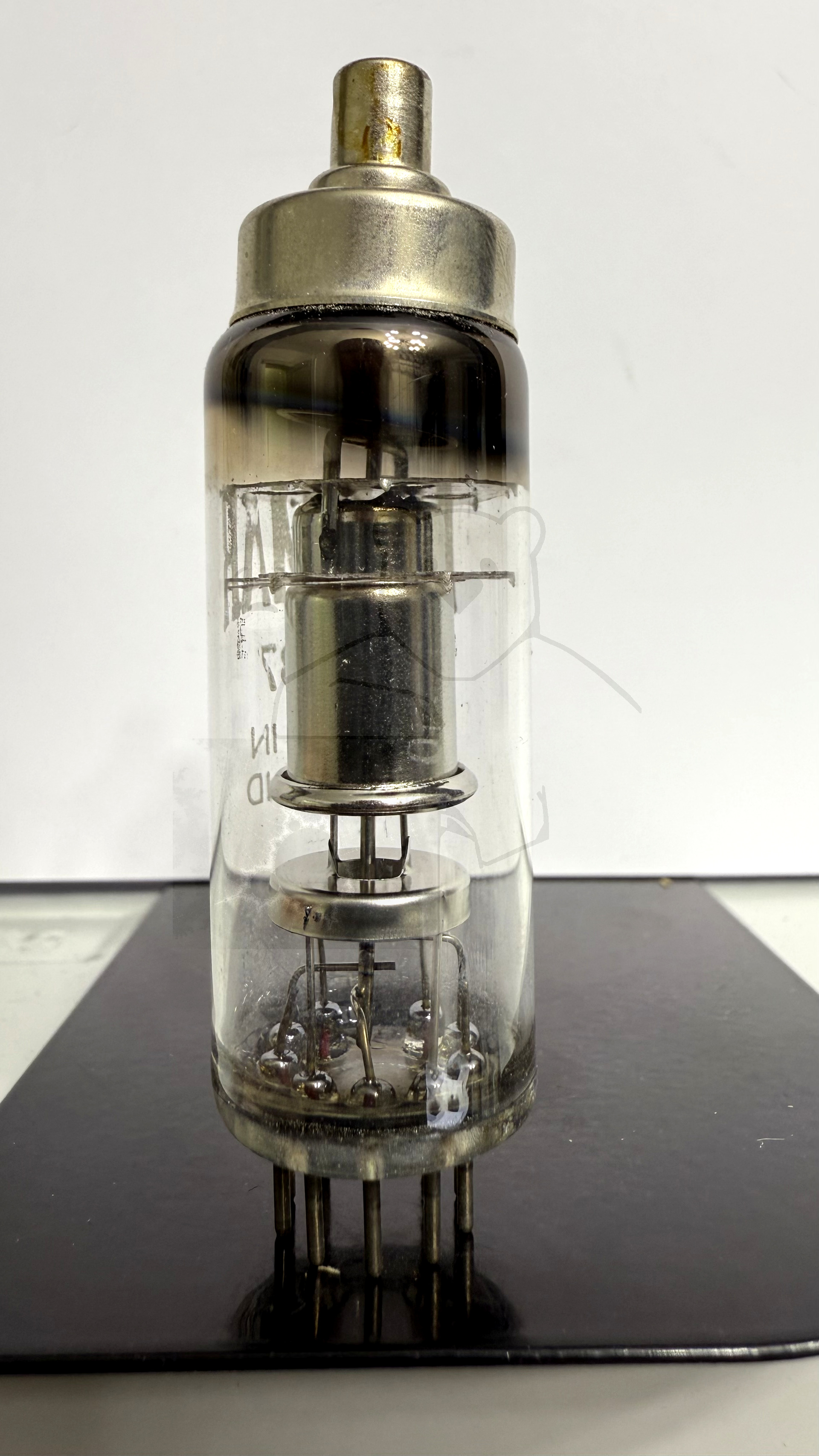

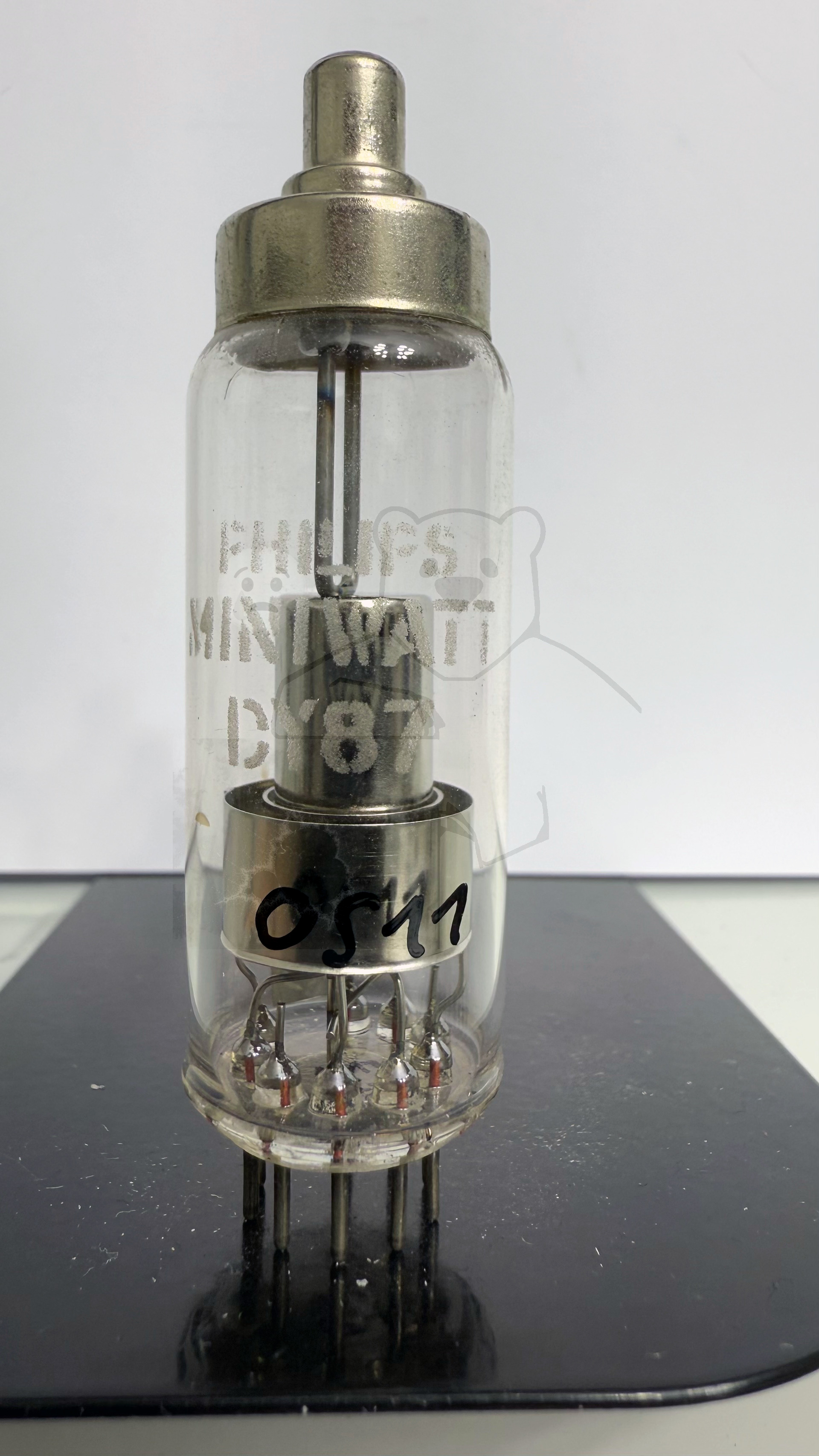

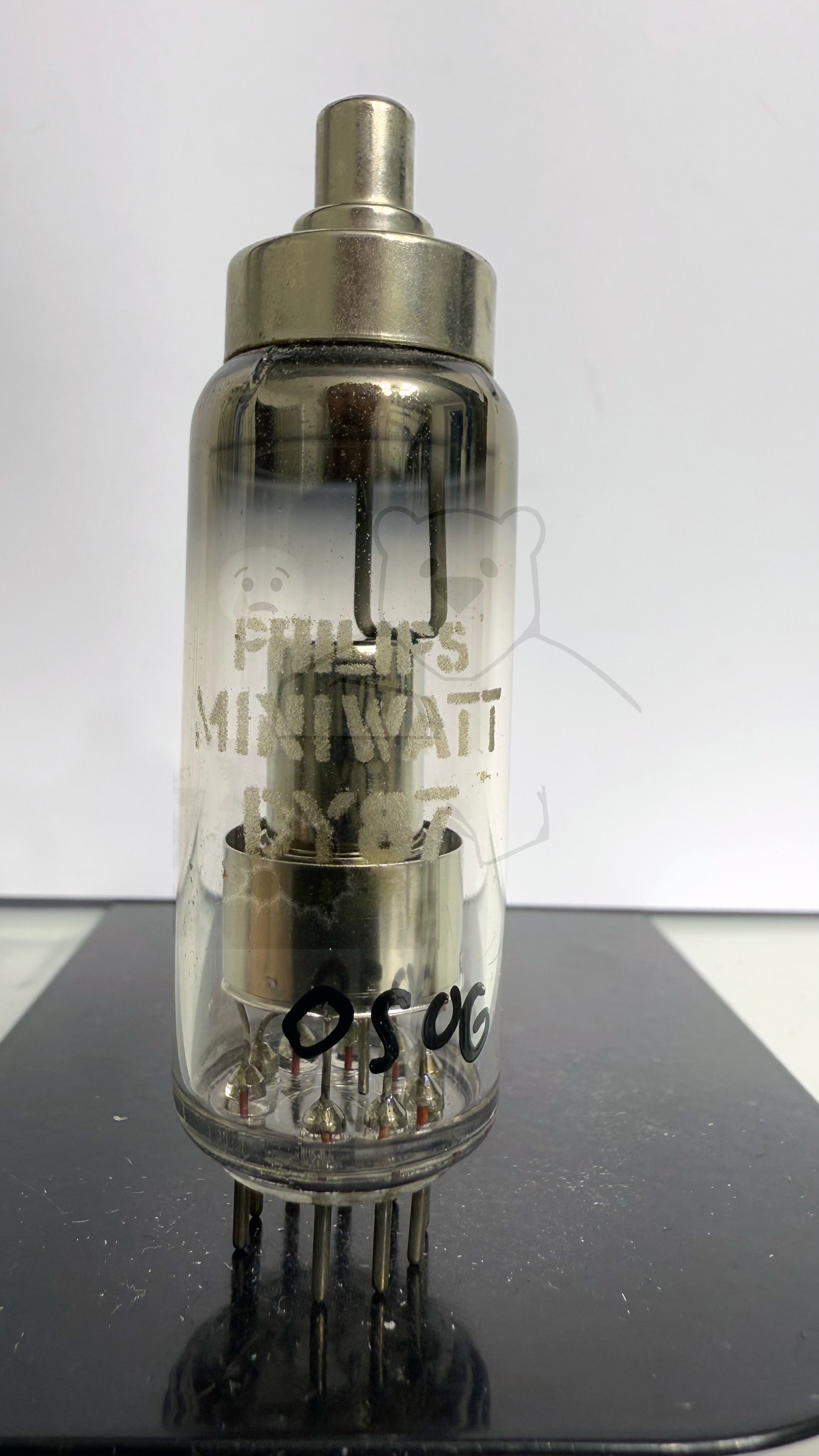

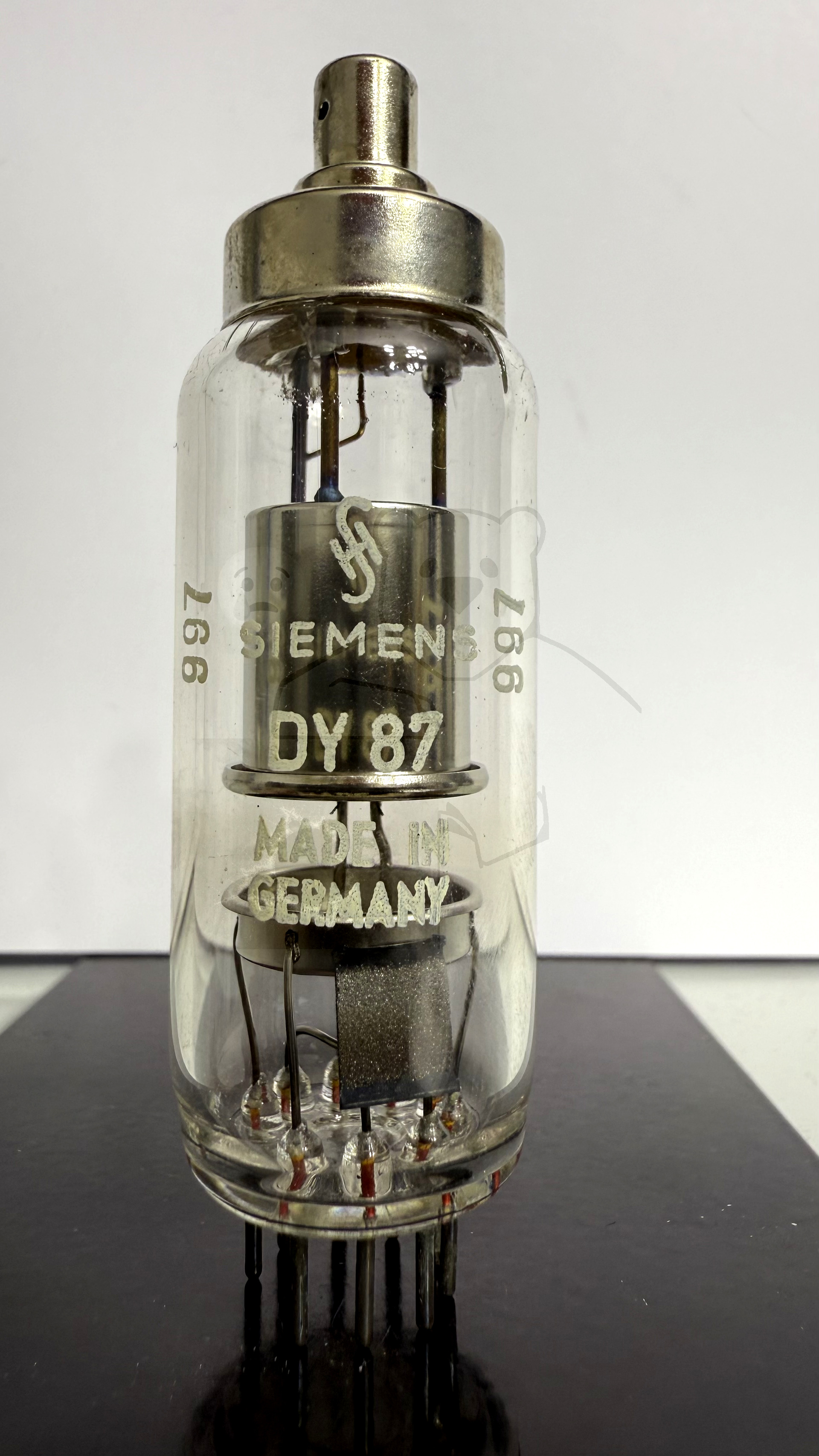

Daten und Bilder der Röhre: DY87

🔎 Beschreibung der Röhre: DY87

Name	DY87
Vergleichsname	1S2A
Heizspannung (Volt)	1,4
Heizstrom (Ampère)	0,55
Art der Heizung	Halb-Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen	Die → DY87 entspricht elektrisch der → DY86. Der Kolben wurde aber chemisch behandelt um elektrische Überschläge bei höhrerer Luftfeuchtigkeit zu vermindern.
Letzte Änderung	22.01.2025 18:00:29

🔎 Beschreibung der Systeme für die Röhre: DY87

	System 1
Kathode	1, 4, 6, 9
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

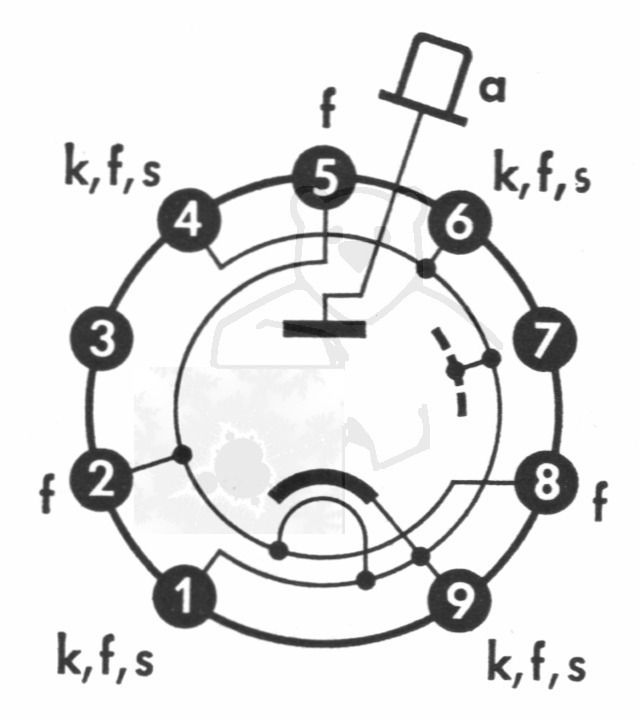

🔎 Sockelschaltung der DY87

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: DY87
Datenblatt DY86 DY87 Philips [www.tubedata.info].pdf (94 kB)
Datenblatt DY87 Philips [www.tubedata.info].pdf (431 kB)
Pruefkarte DY86 - Funke W19 Roehrenpruefer.pdf (141 kB)
Pruefkarte DY86 - Neuberger RPM370 Roehrenmessgeraet.pdf (209 kB)
