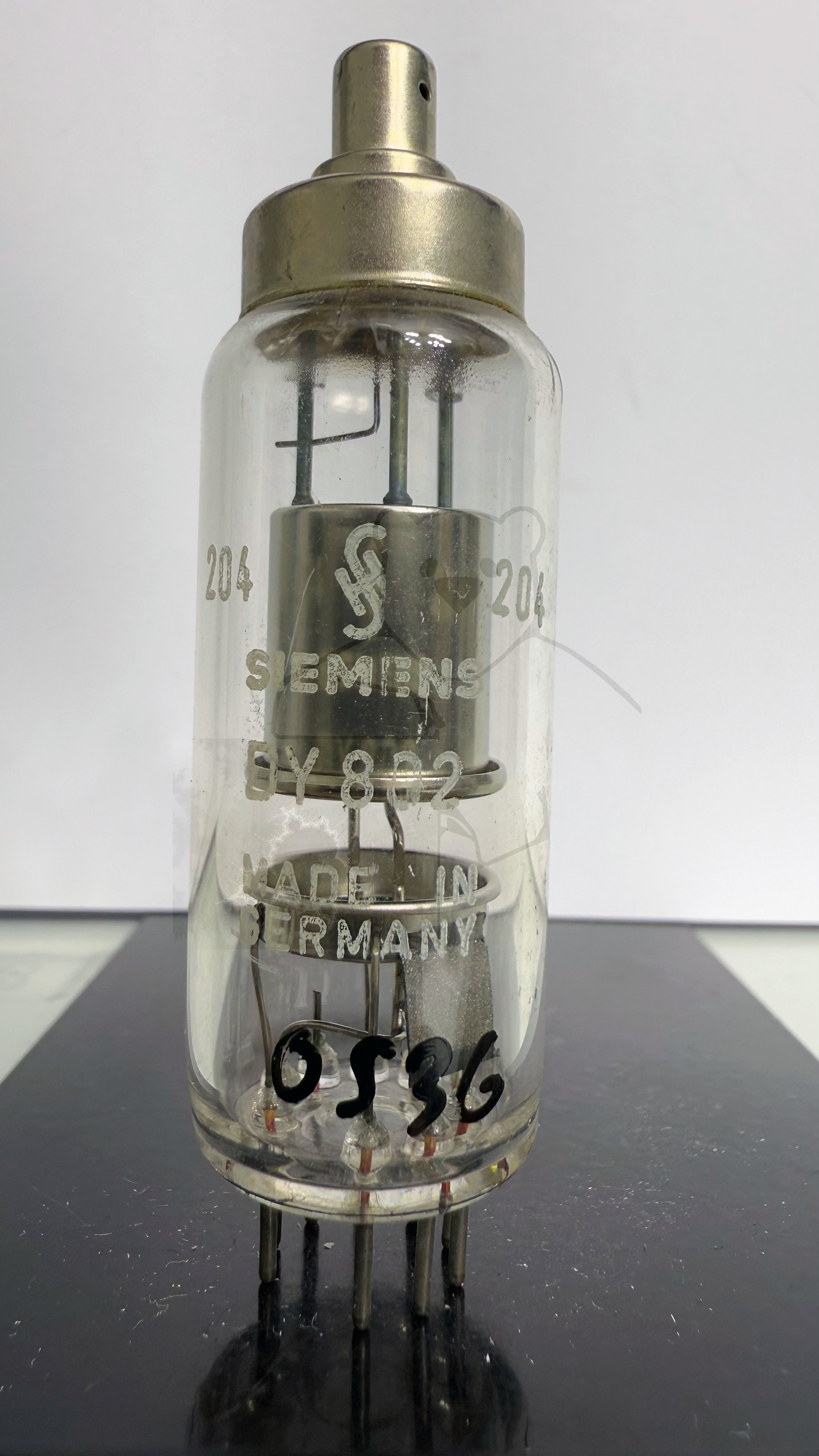

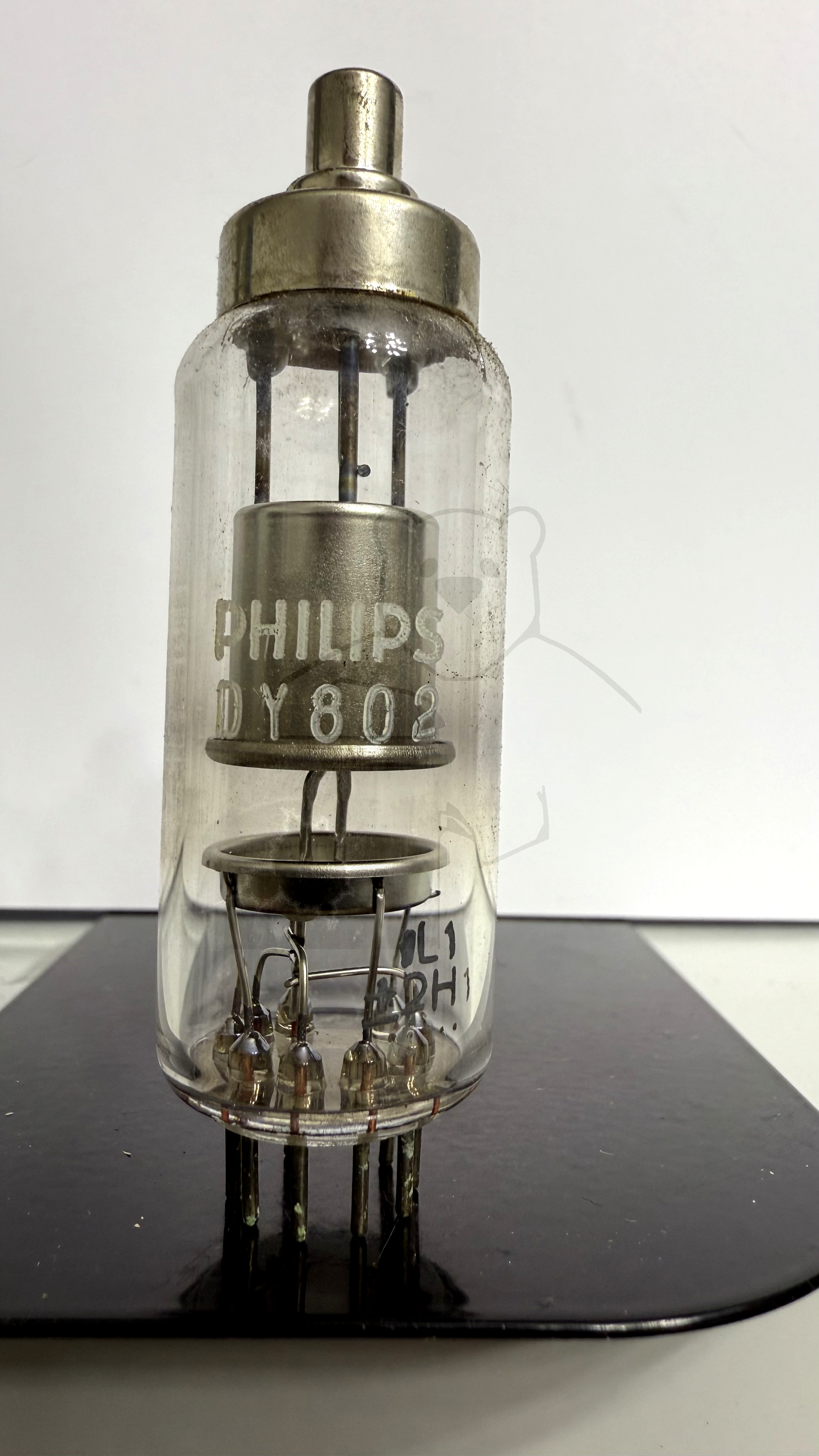

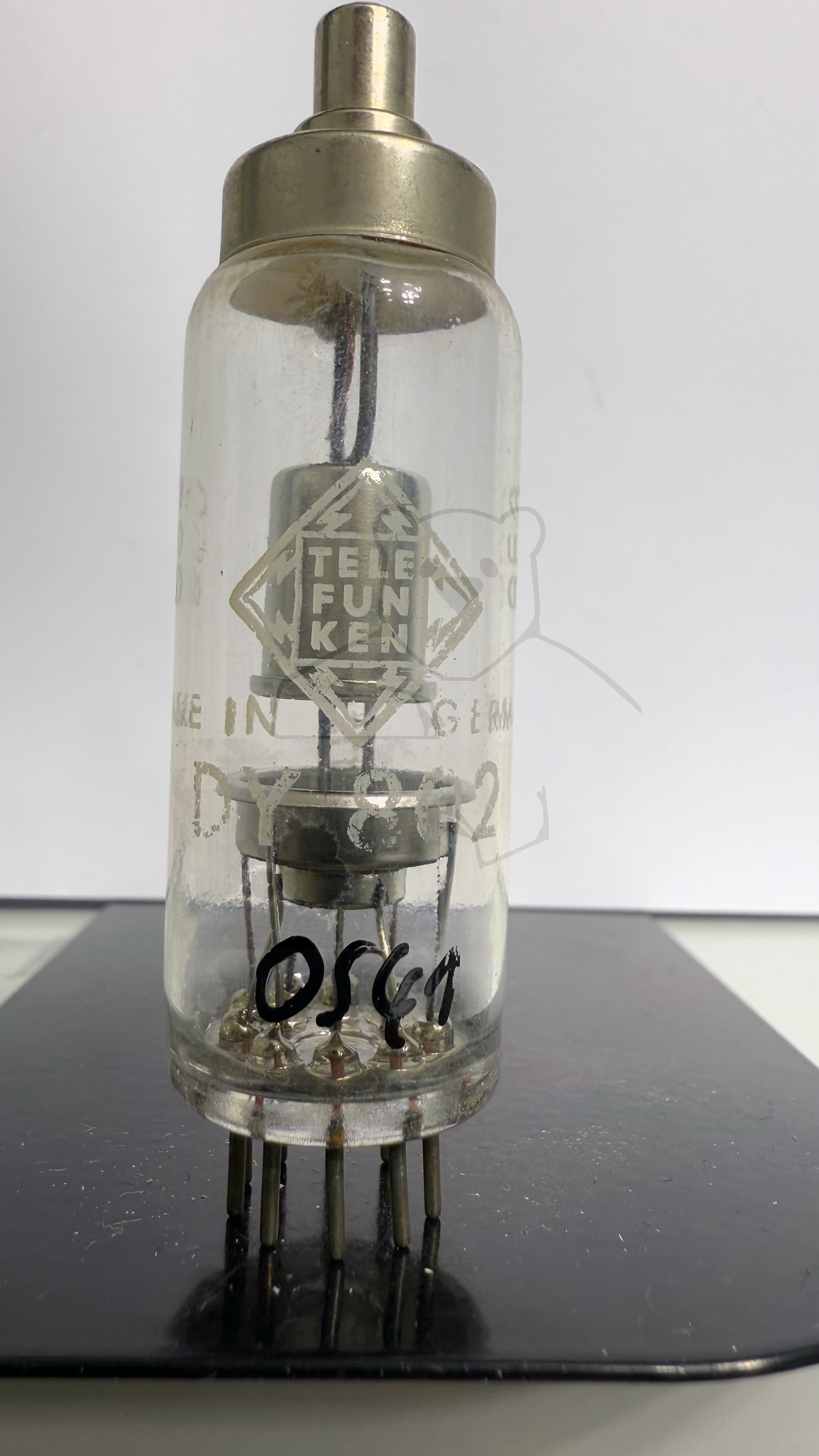

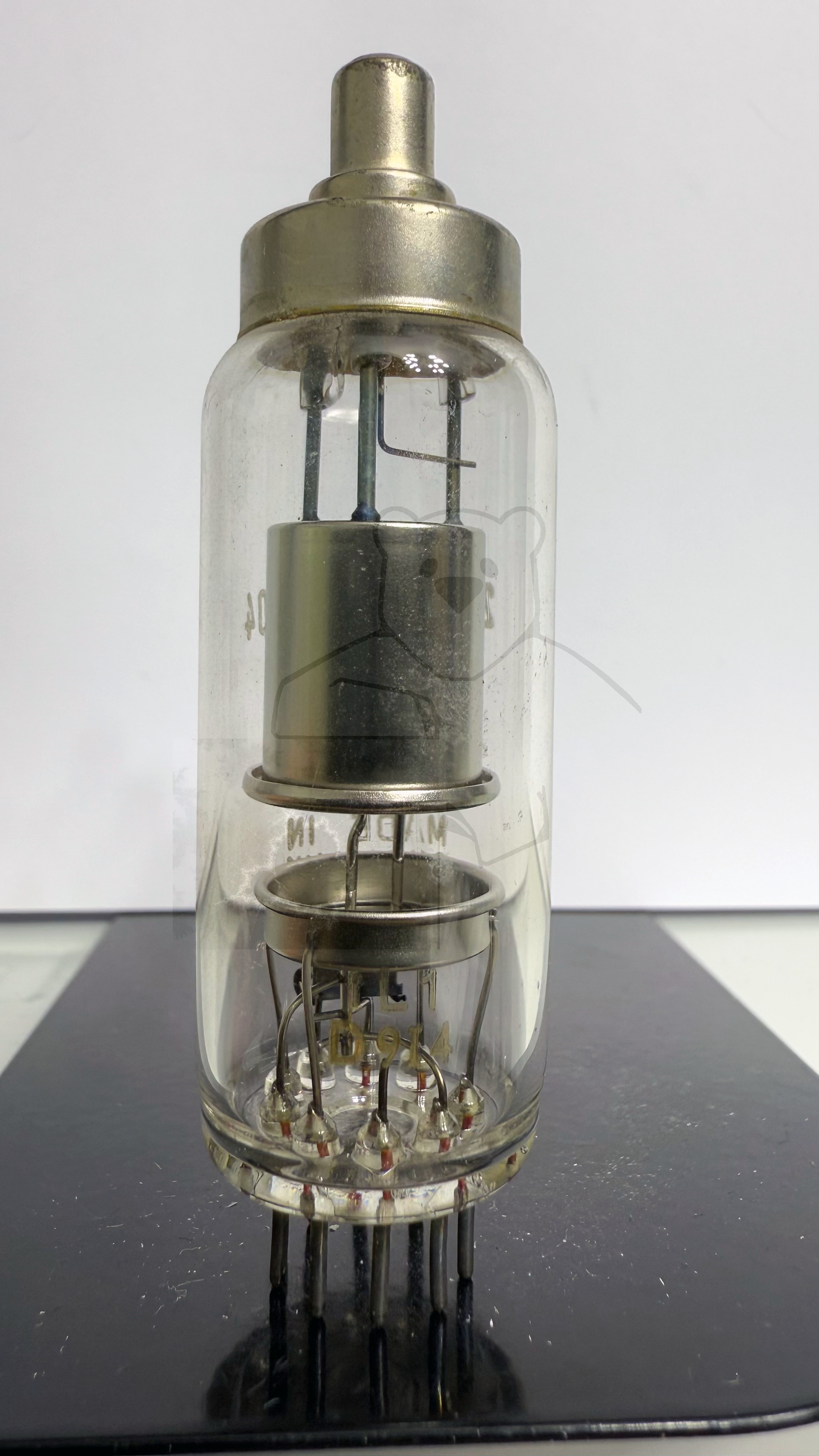

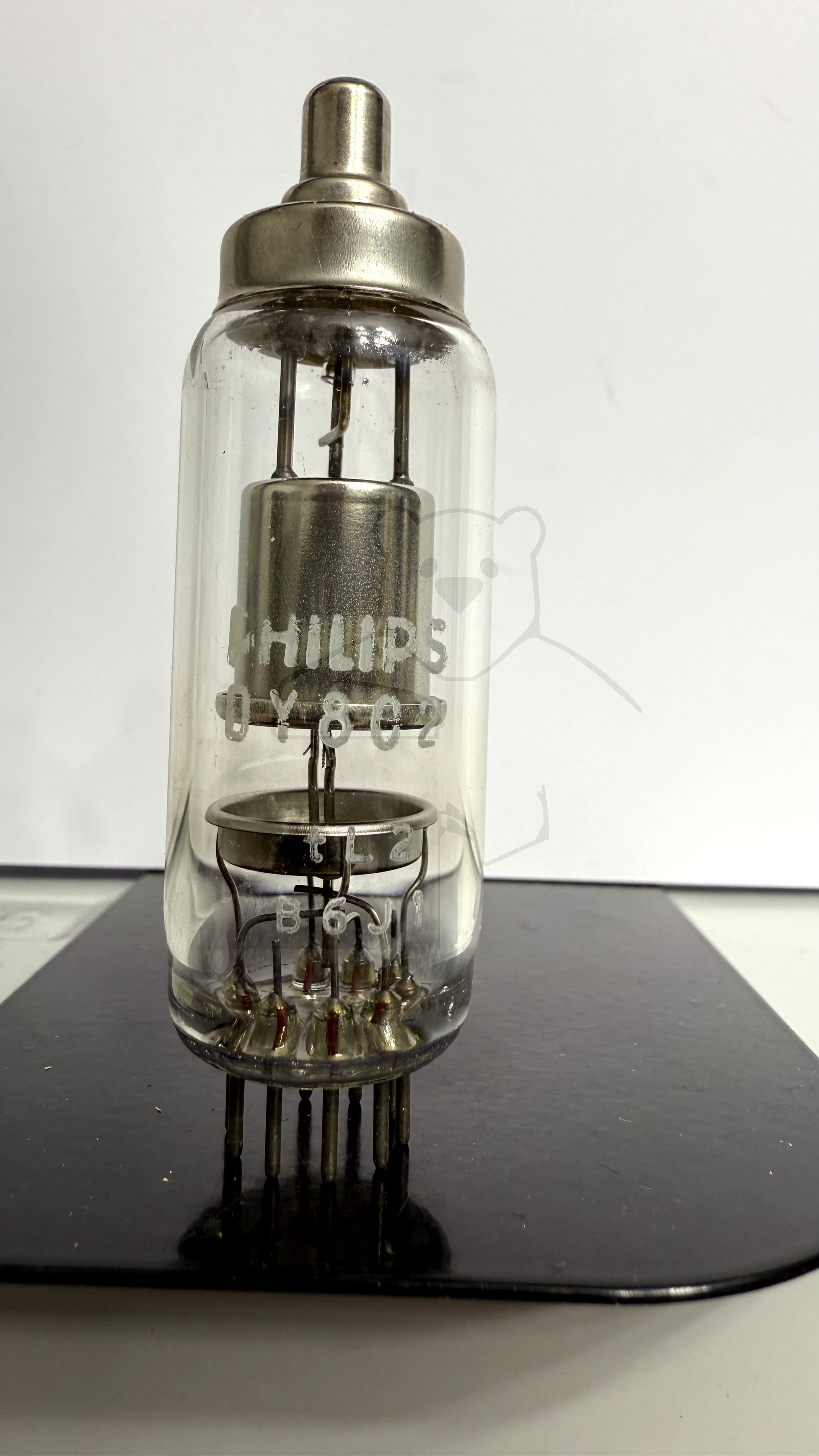

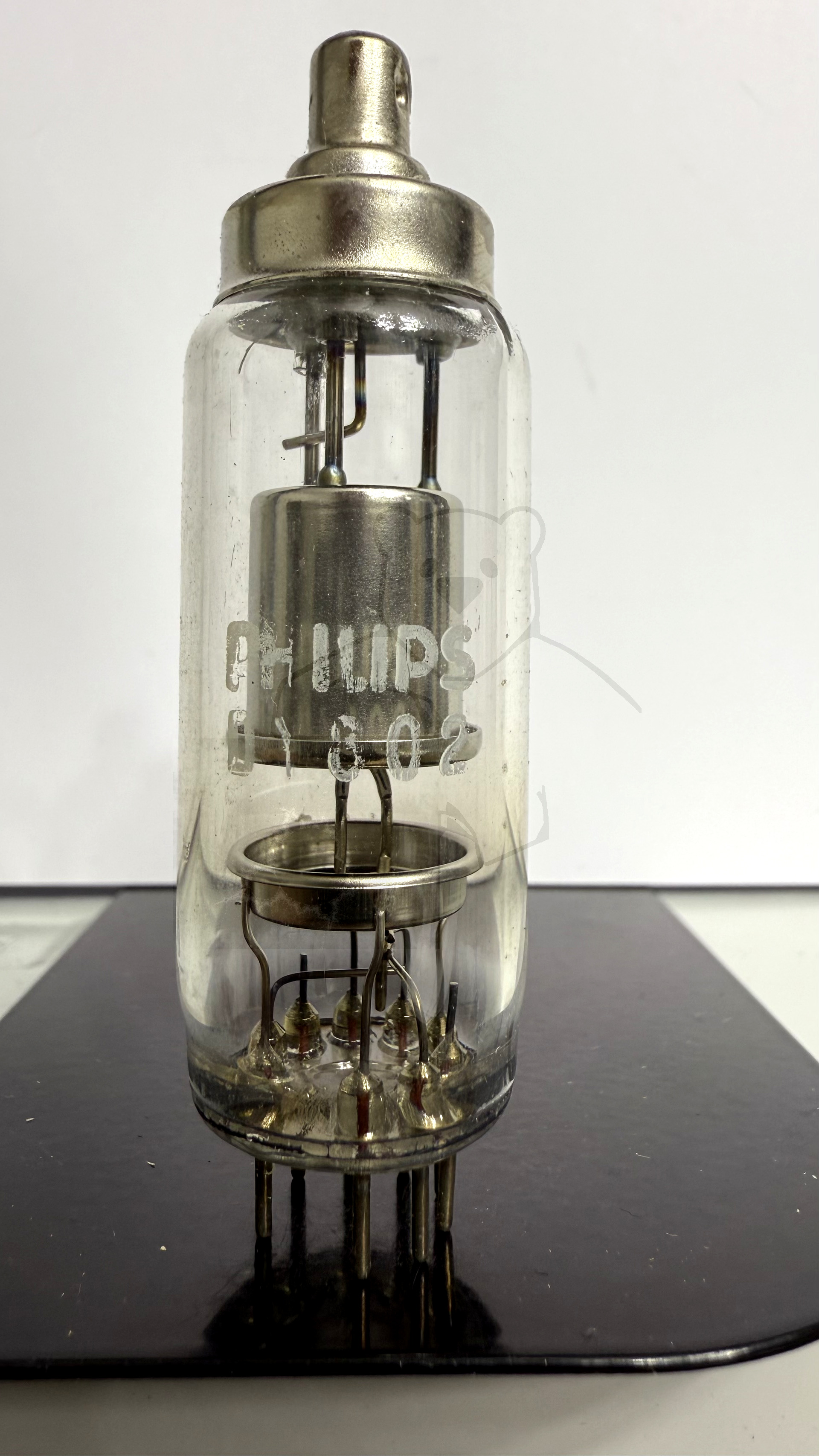

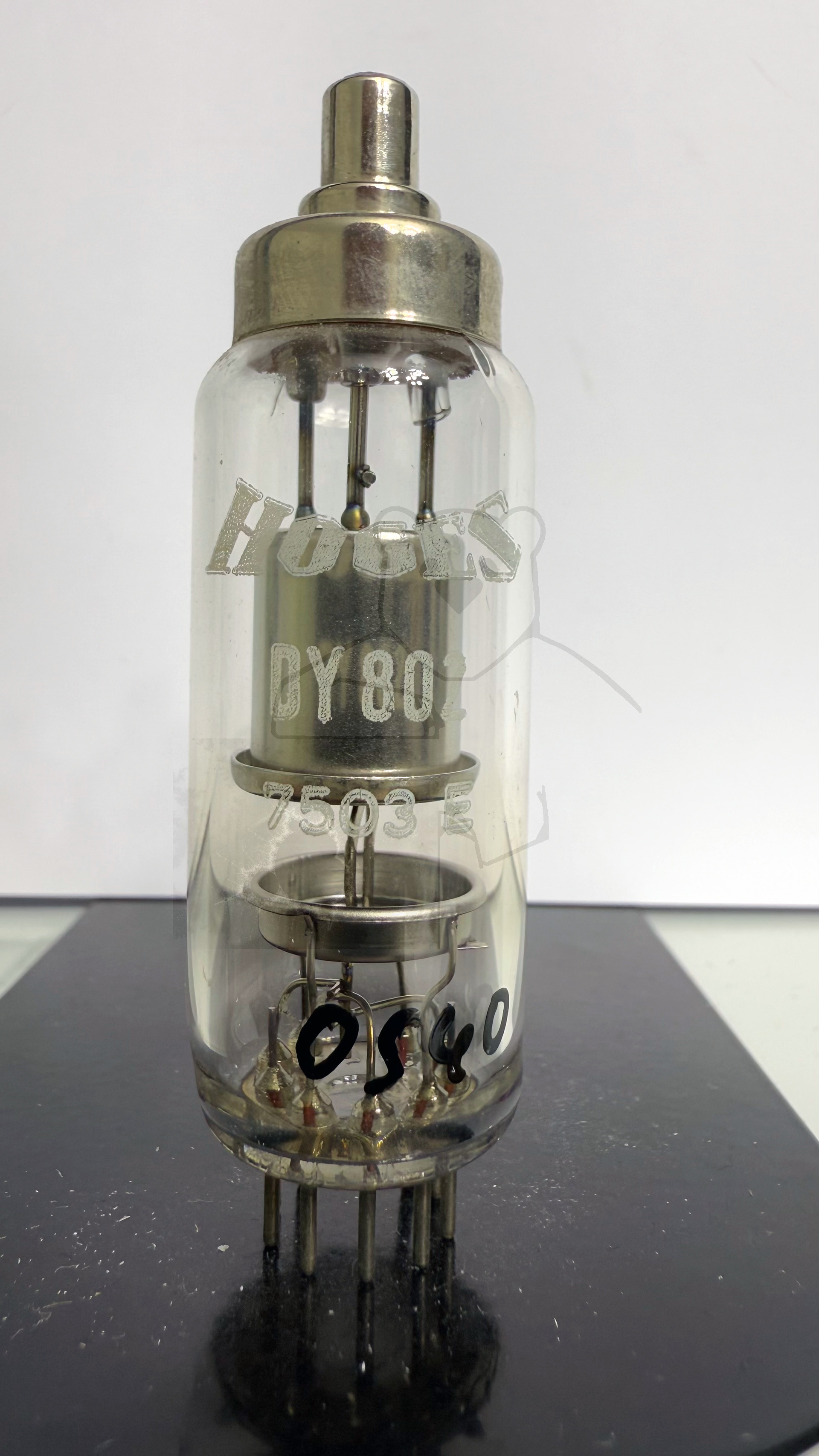

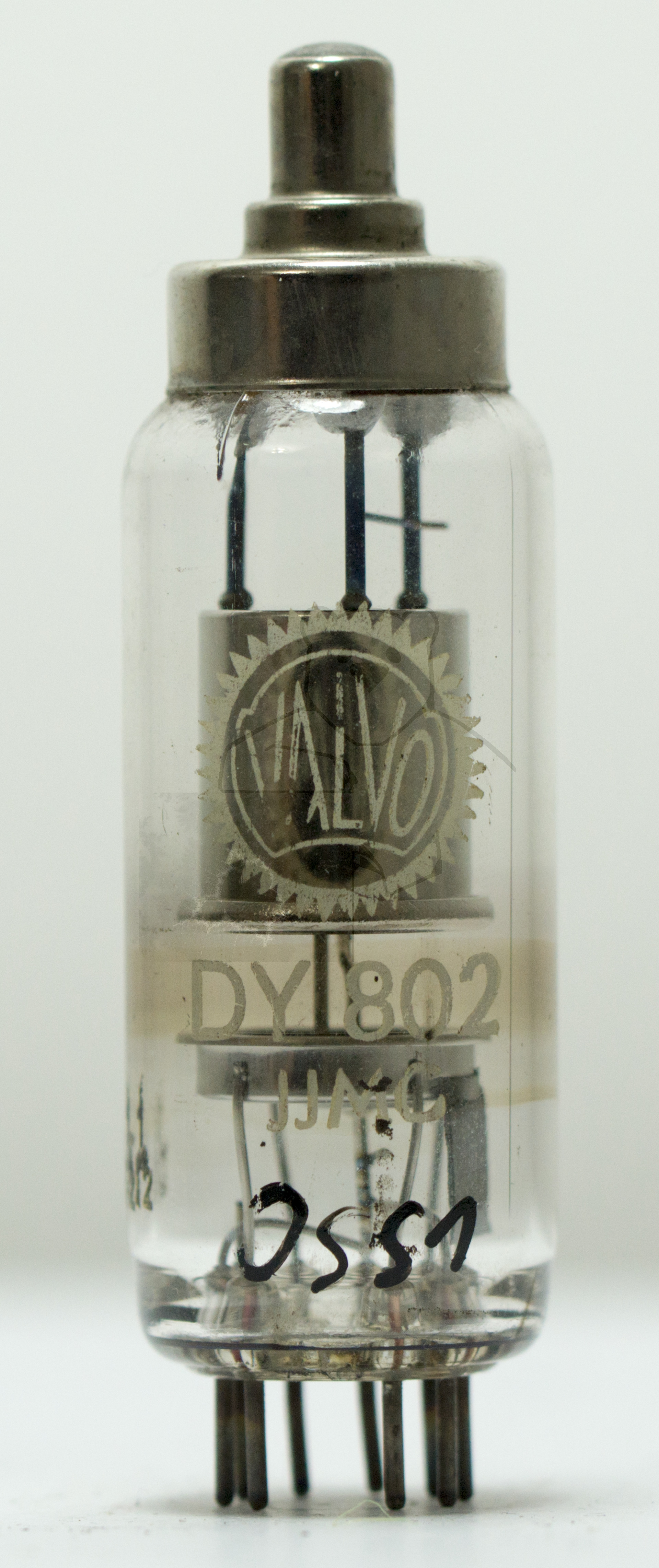

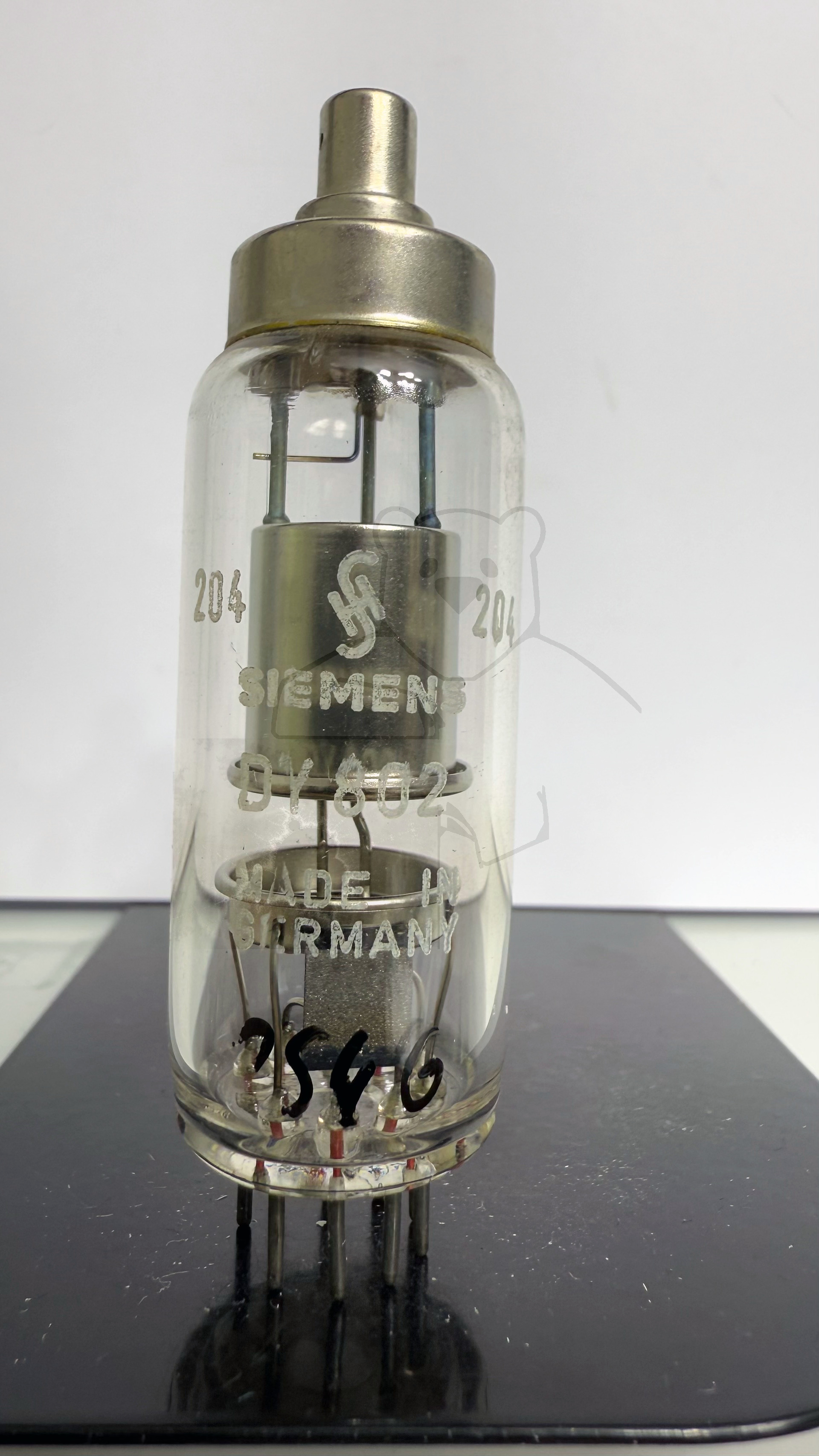

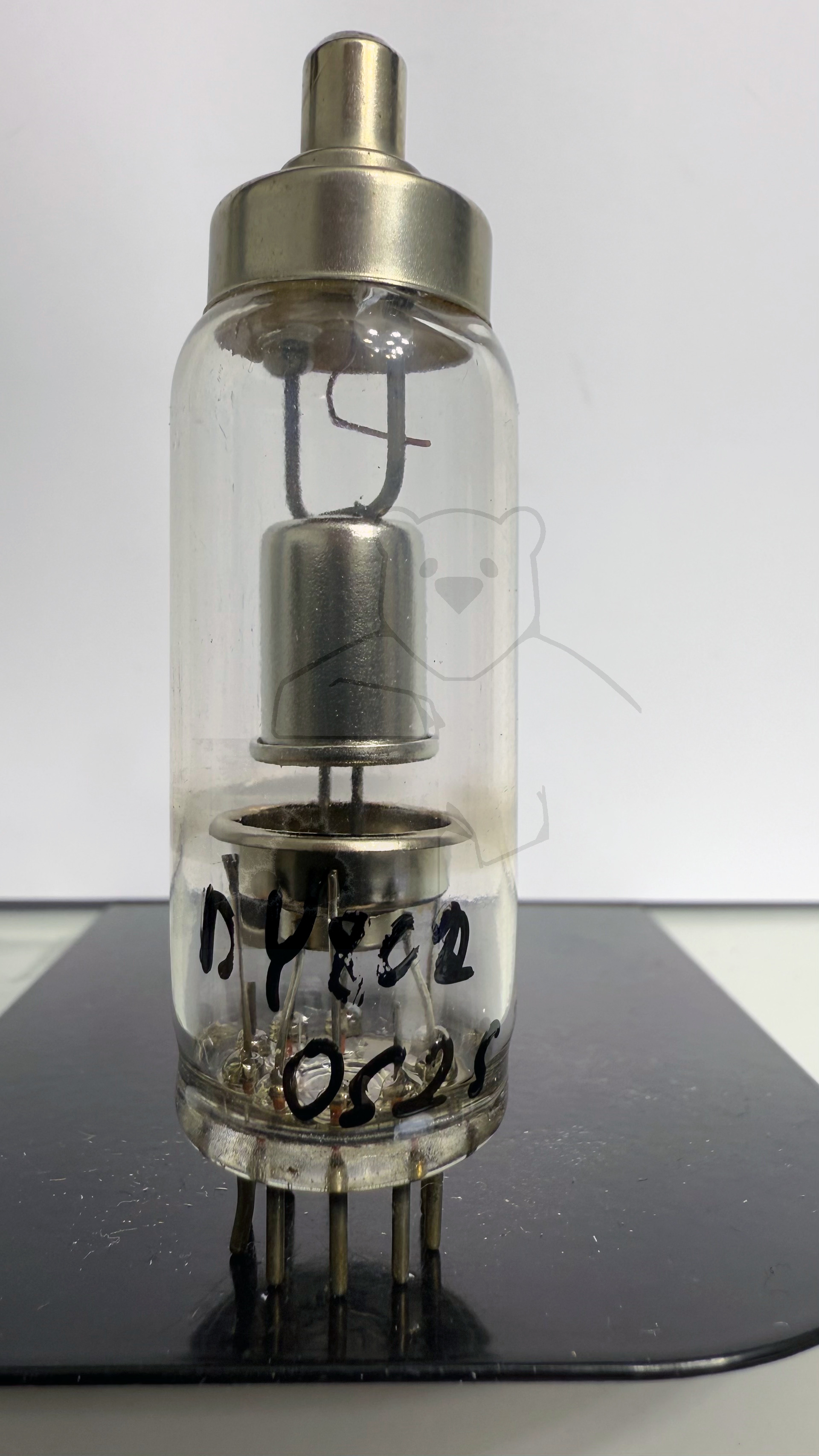

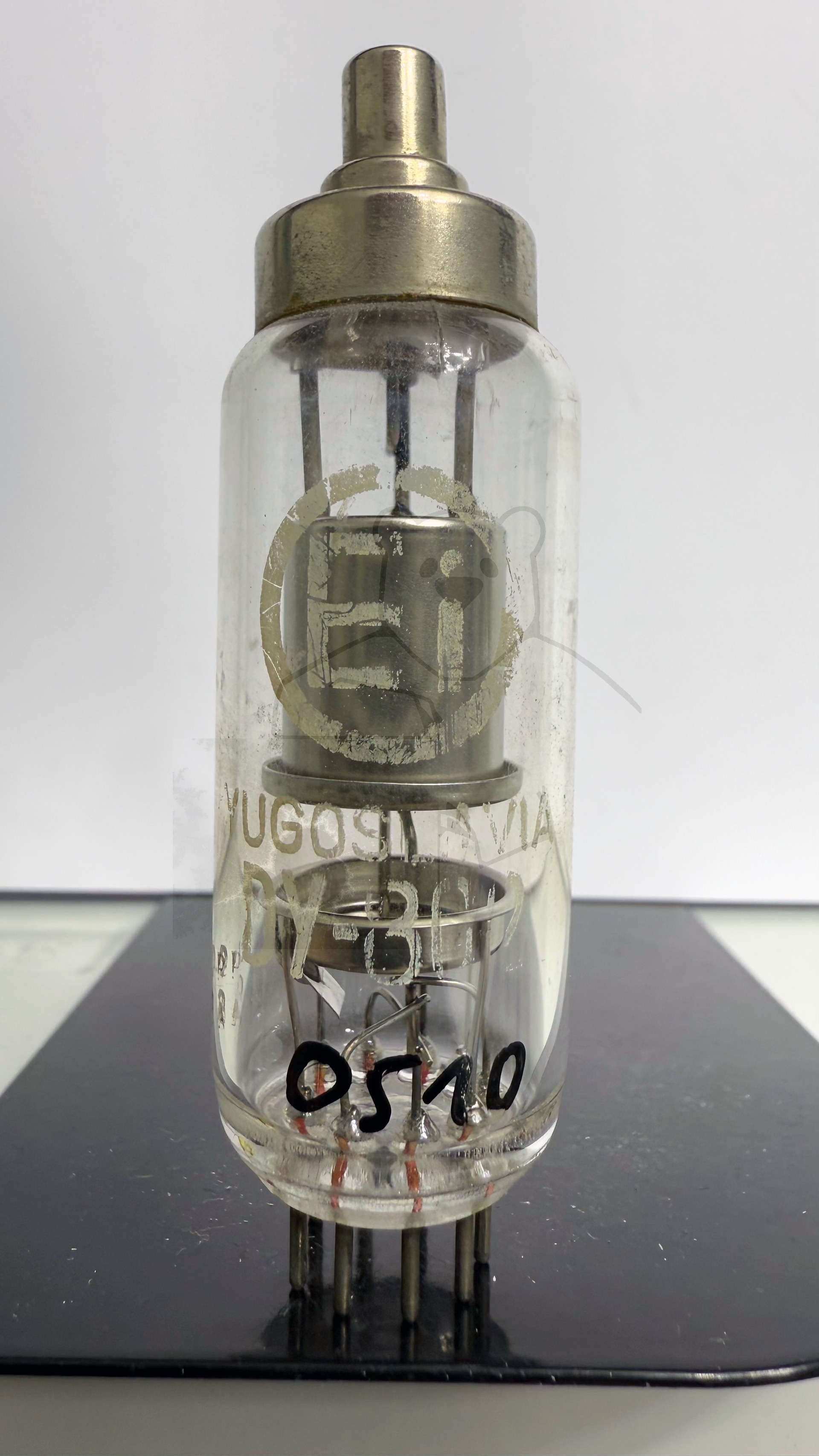

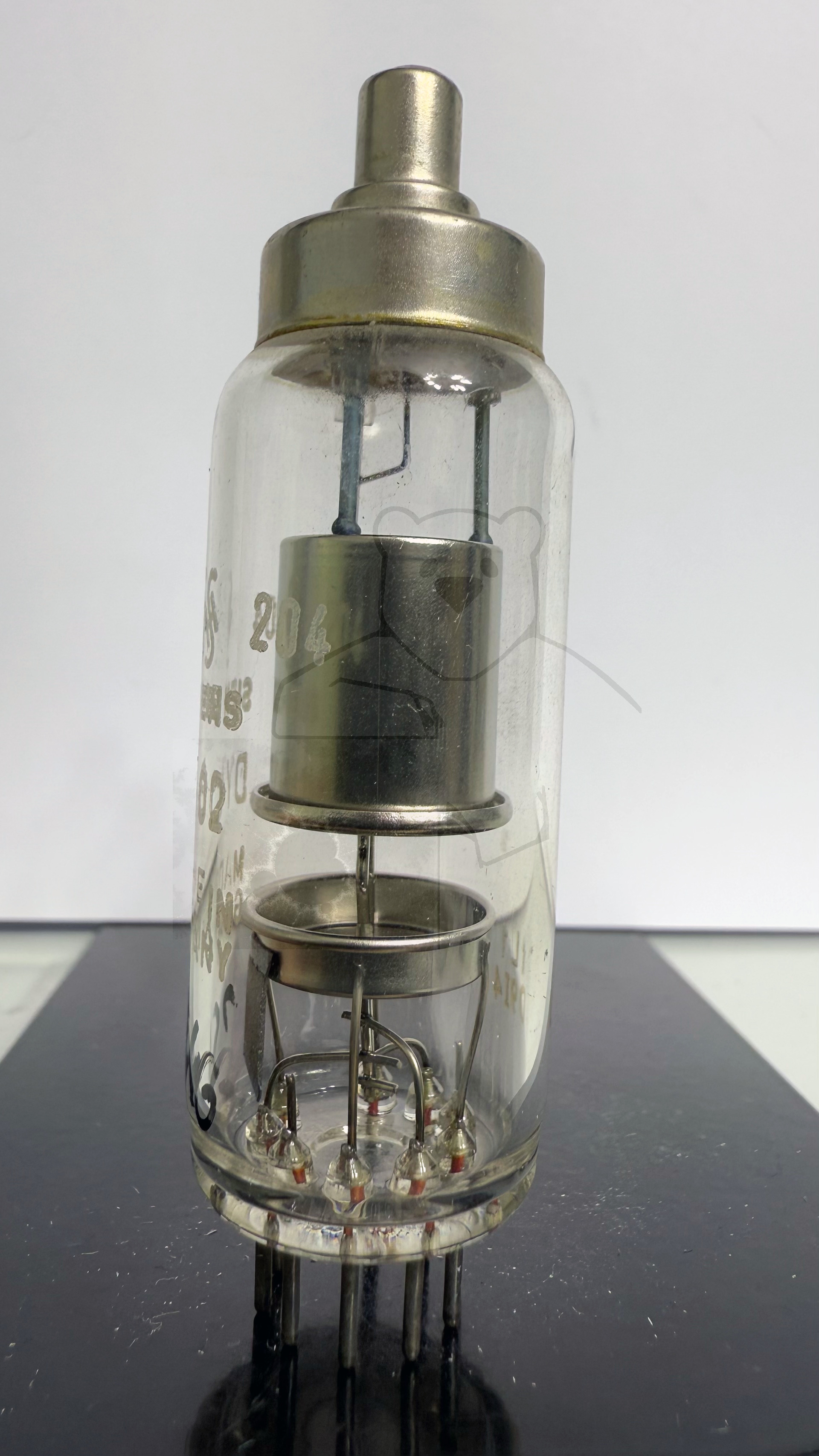

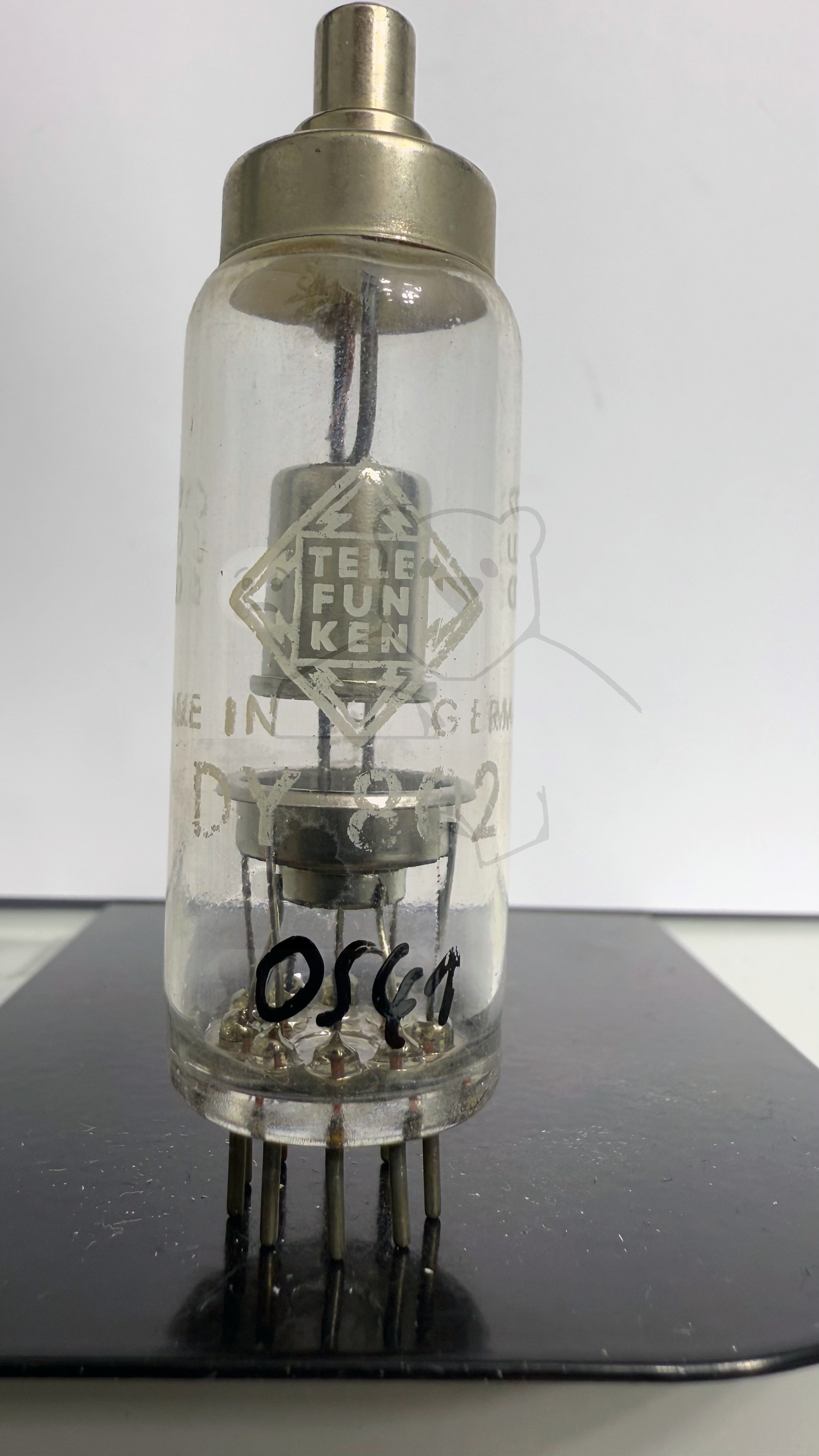

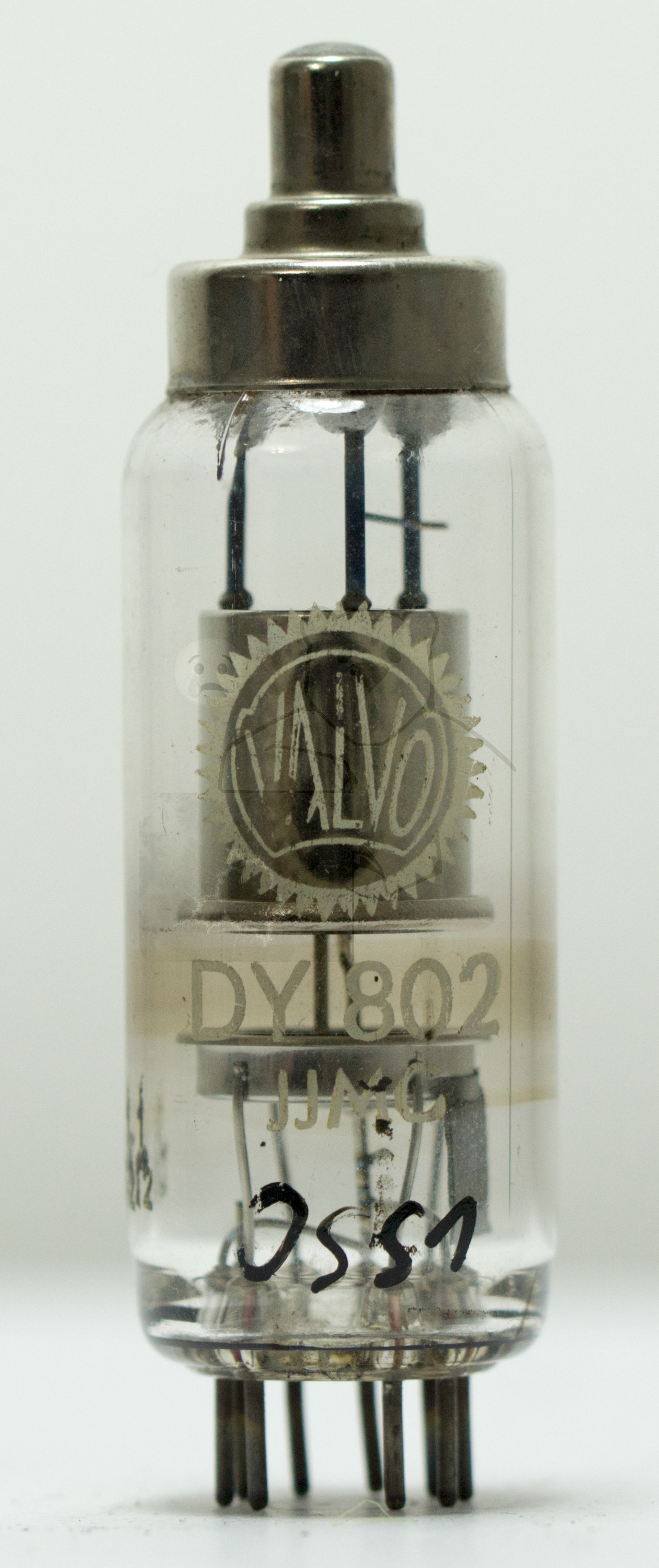

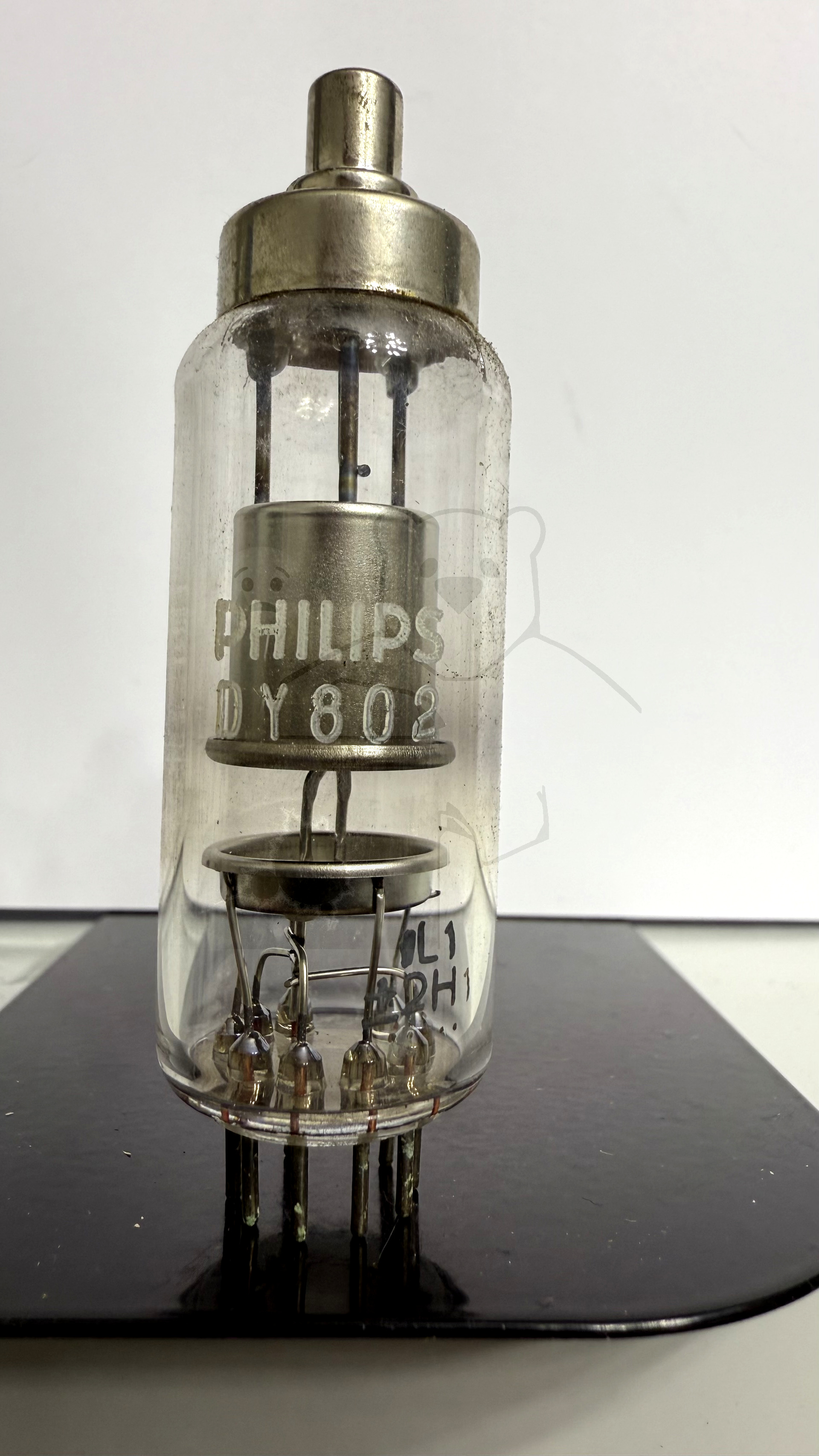

Daten und Bilder der Röhre: DY802

🔎 Beschreibung der Röhre: DY802

Name	DY802
Vergleichsname	1R15
Heizspannung (Volt)	1,4
Heizstrom (Ampère)	0,6
Art der Heizung	Halb-Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Noval, 9pol. → Liste aller Röhren mit: Noval, 9pol.
Zusätzliche Informationen	Die Hochspannungsgleichrichterröhre → DY802 wurde zur Hochspannungserzeugung aus der Horizontalablenkung (Rücklauf) bei schwarz/weiß Fernsehern eingesetzt.
Letzte Änderung	08.01.2025 12:34:18

🔎 Beschreibung der Systeme für die Röhre: DY802

	System 1
Kathode	1, 4, 6, 9
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2
Leuchtschirm
Heizung	4, 5
Abschirmung
Funktion	→ Gleichrichter, Einweg, Hochspannung

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

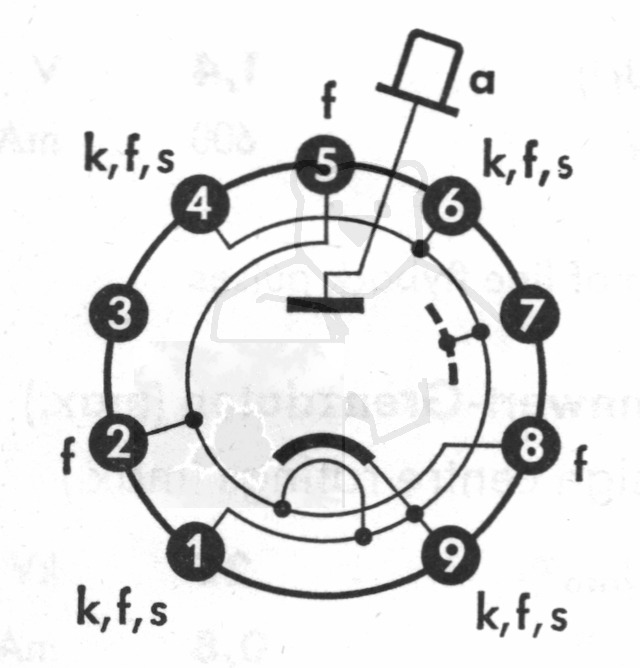

🔎 Sockelschaltung der DY802

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: DY802
Datenblatt DY802 Mazda Belvu [www.tubedata.info].pdf (257 kB)
Datenblatt DY802 Philips [www.tubedata.info].pdf (76 kB)
Datenblatt DY802 Telefunken Handbuch der Rundfunk Röhren Band 1.pdf (824 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
