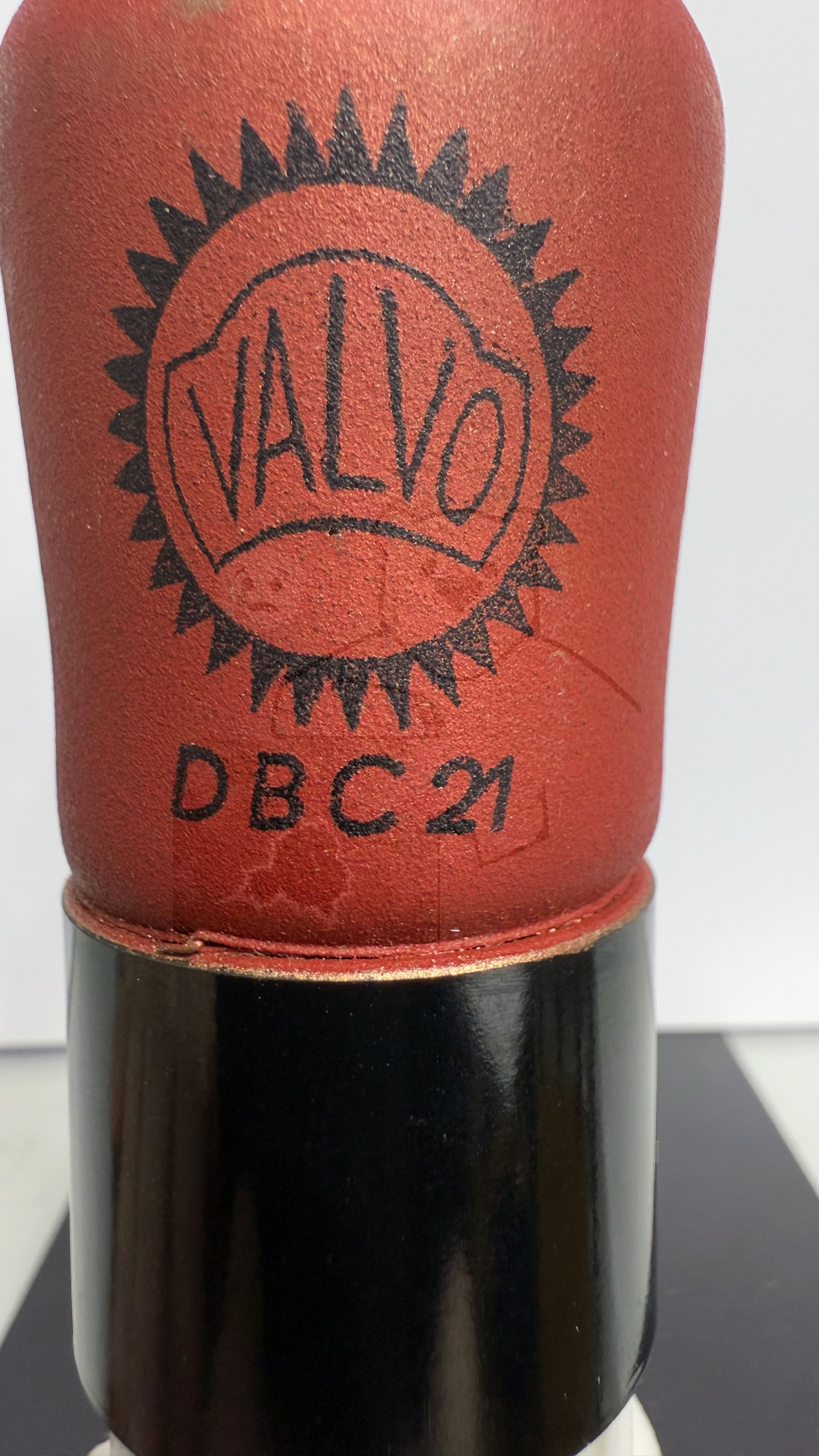

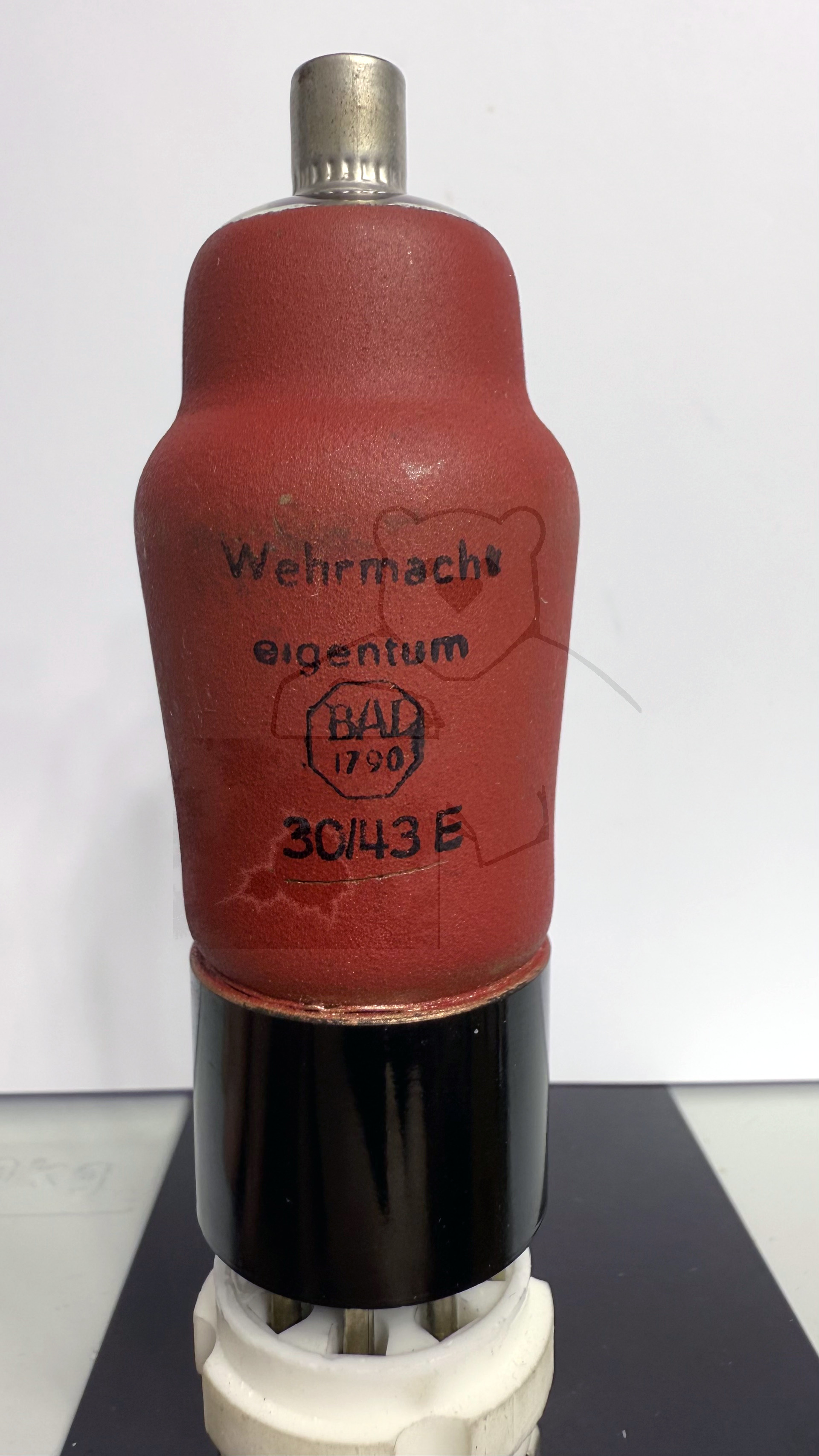

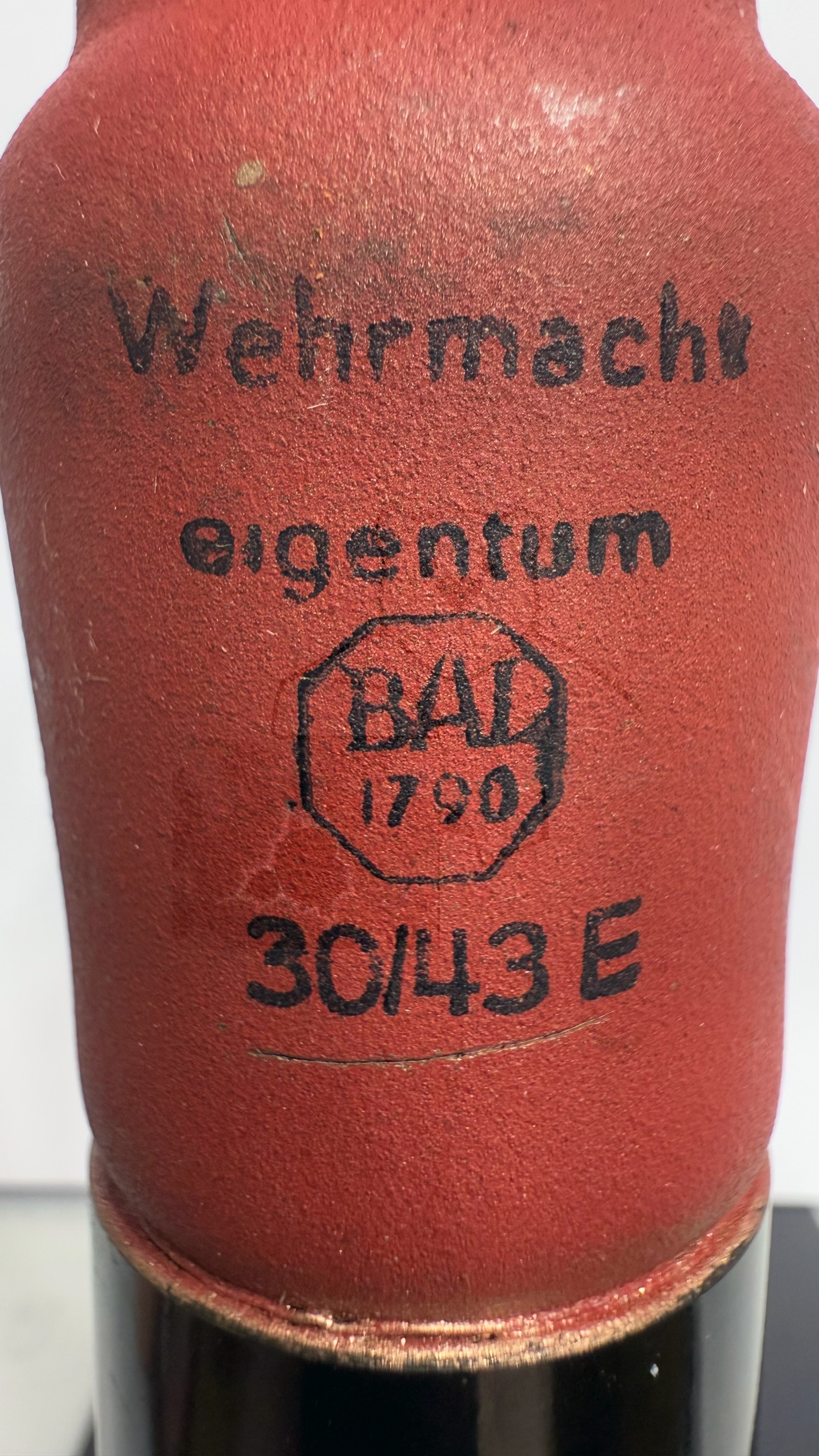

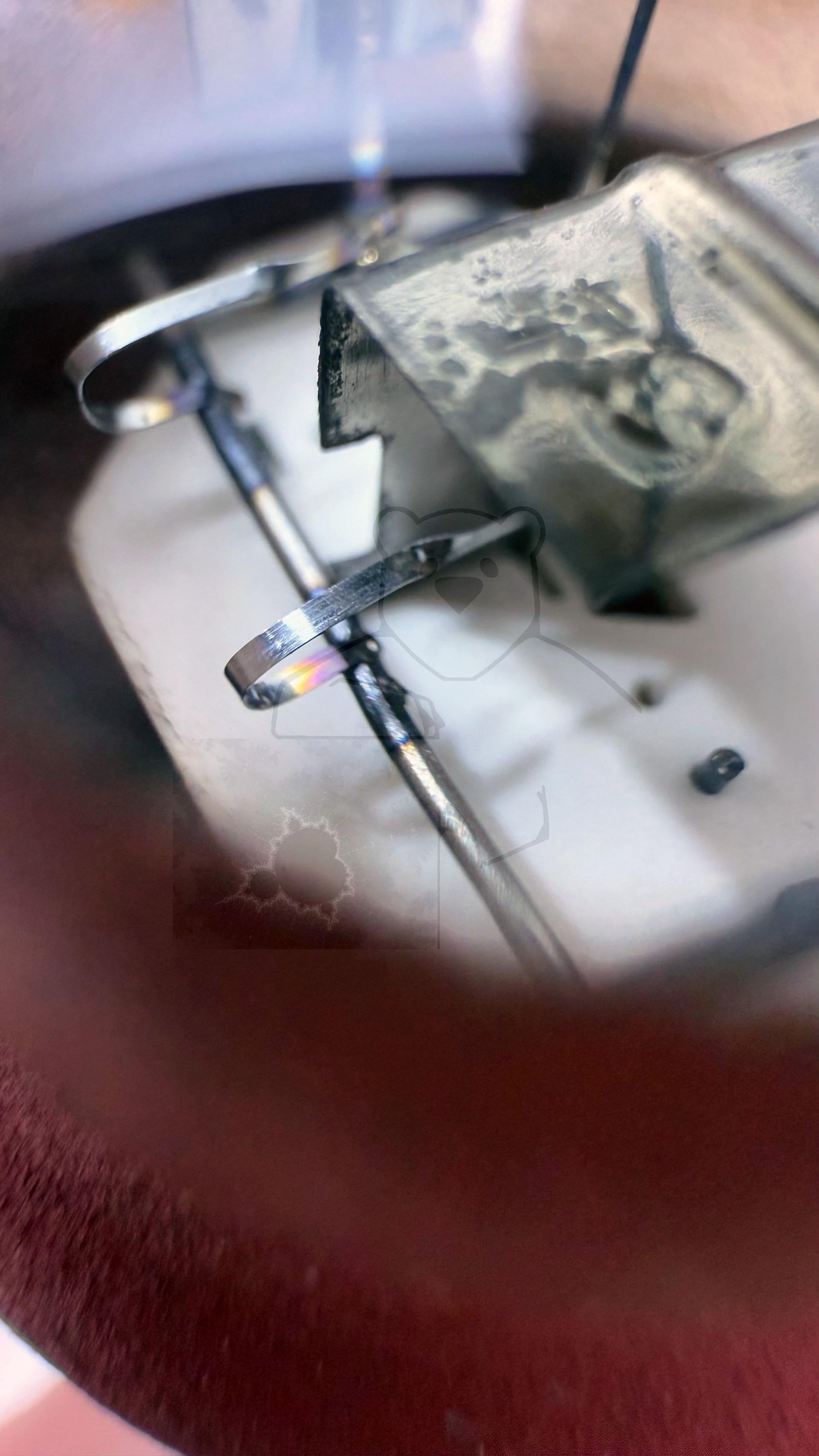

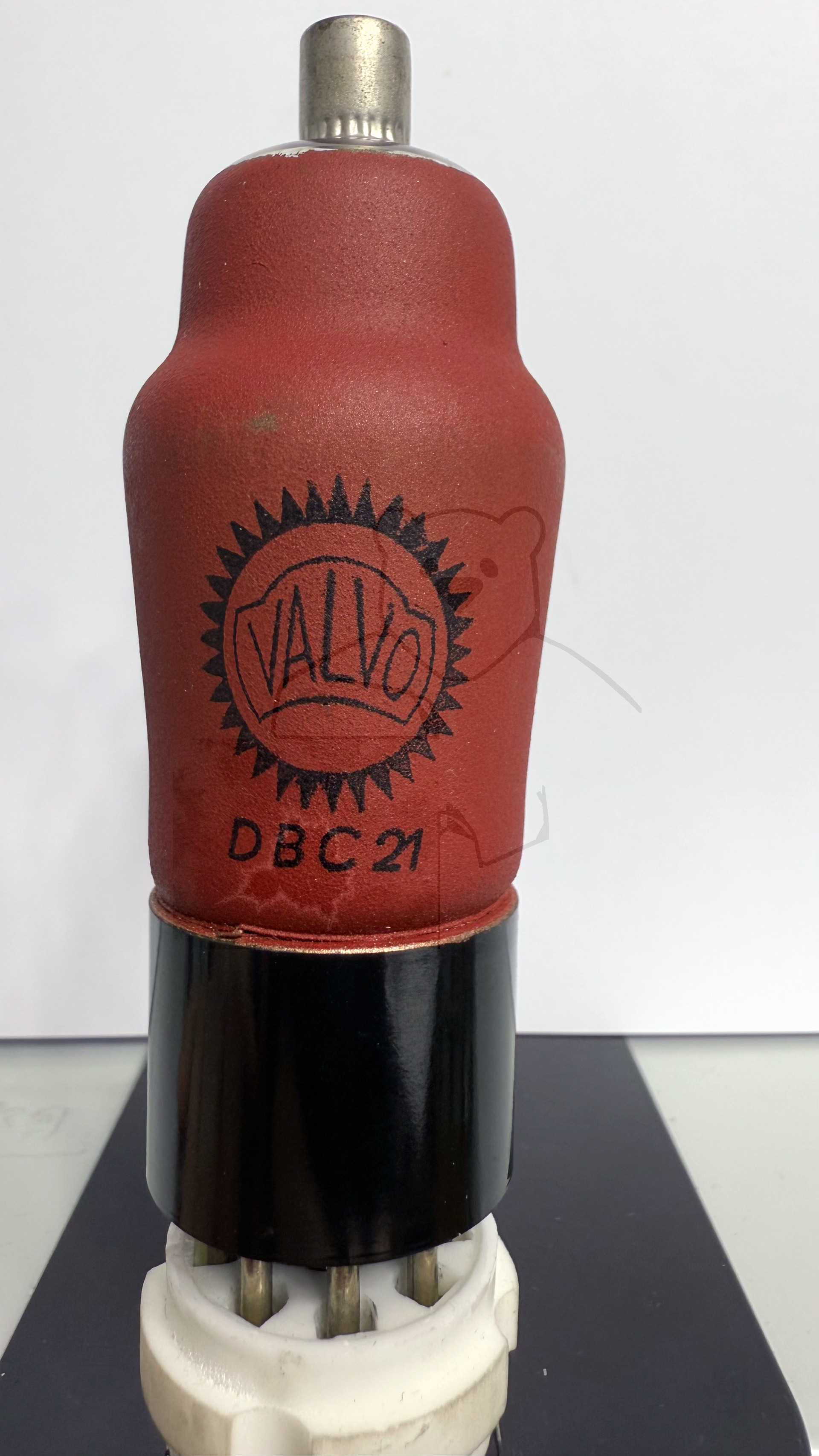

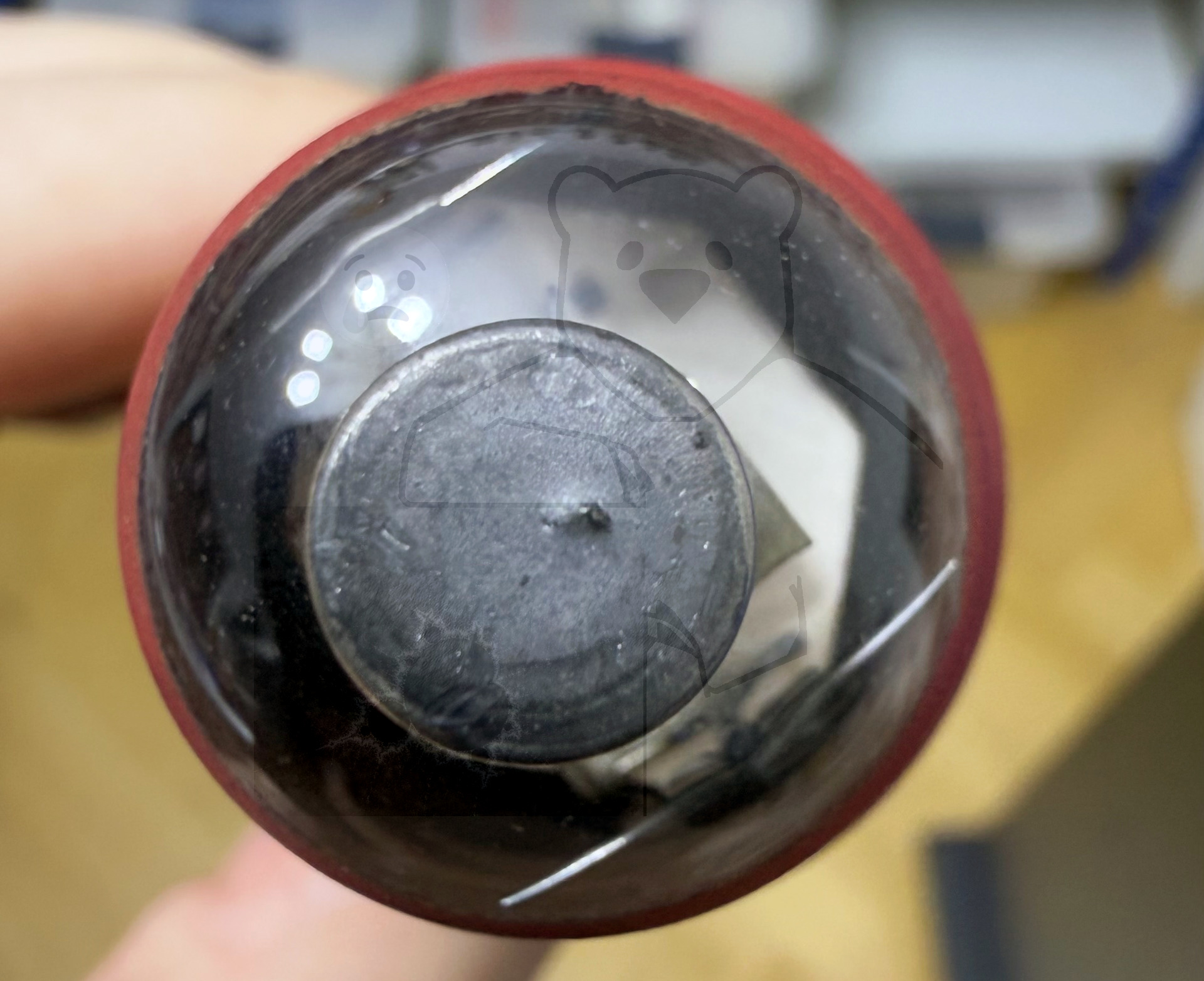

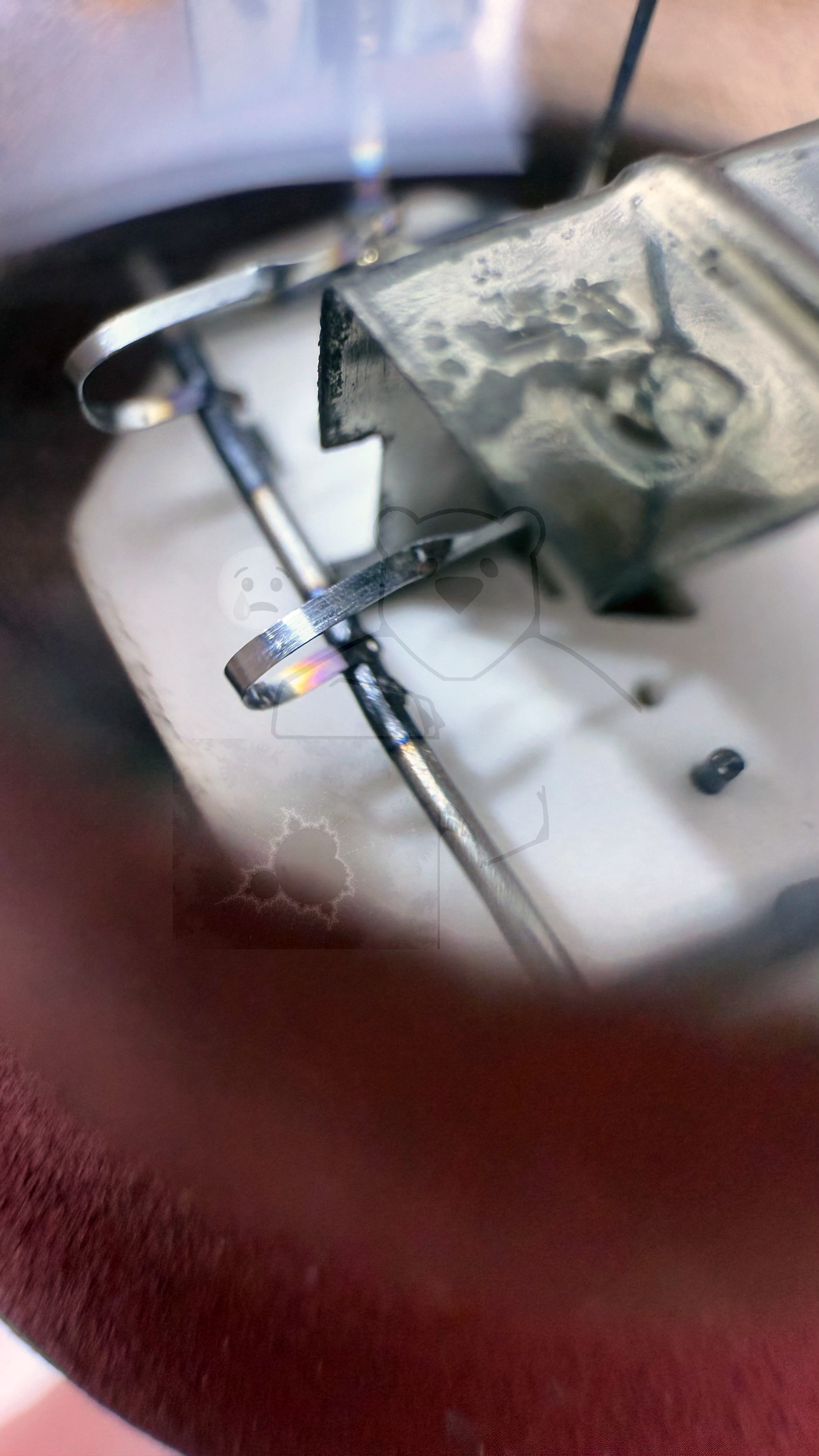

Daten und Bilder der Röhre: DBC21

🔎 Beschreibung der Röhre: DBC21

Name	DBC21
Vergleichsname
Heizspannung (Volt)	1,4
Heizstrom (Ampère)	0,05
Art der Heizung	Direkt

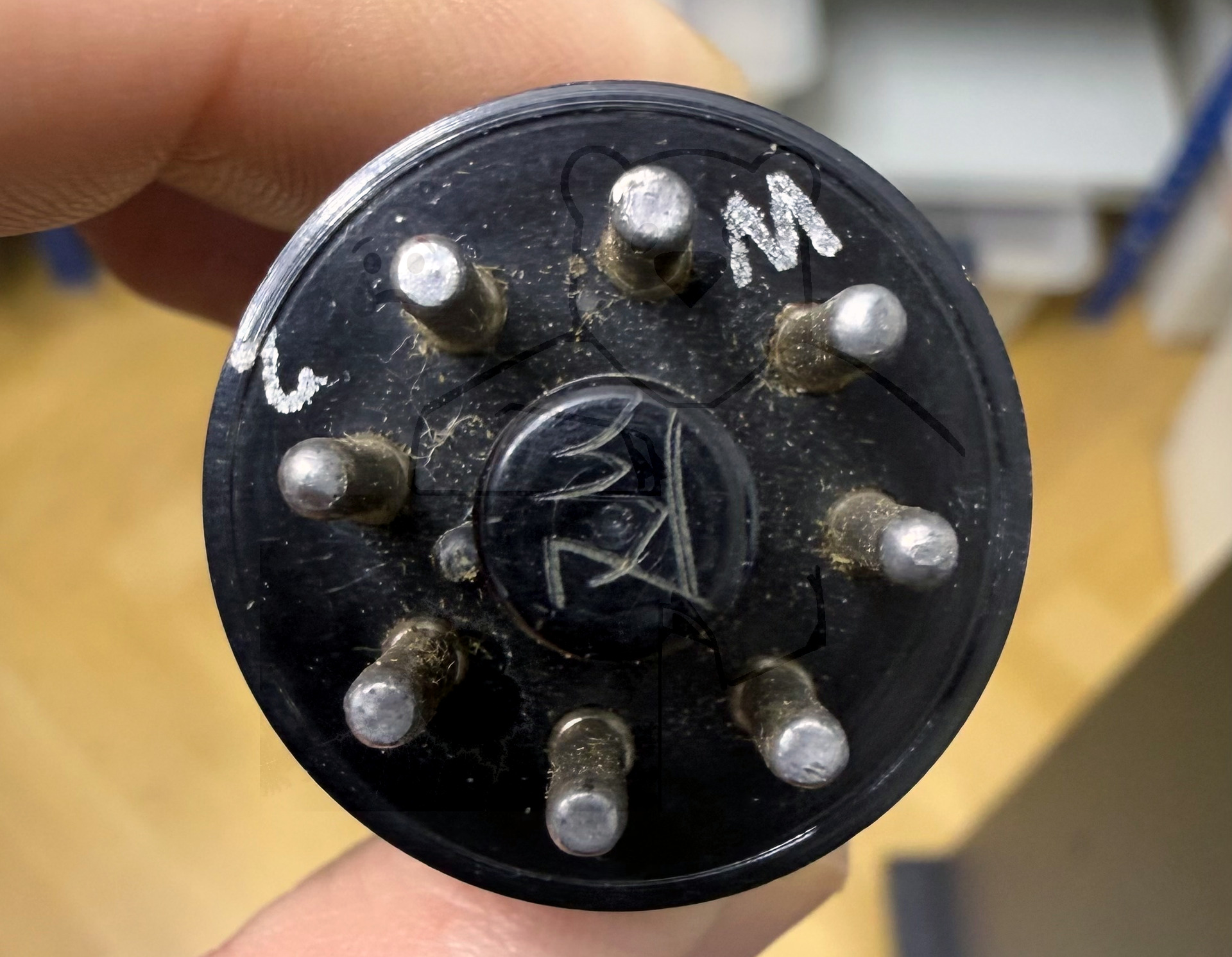

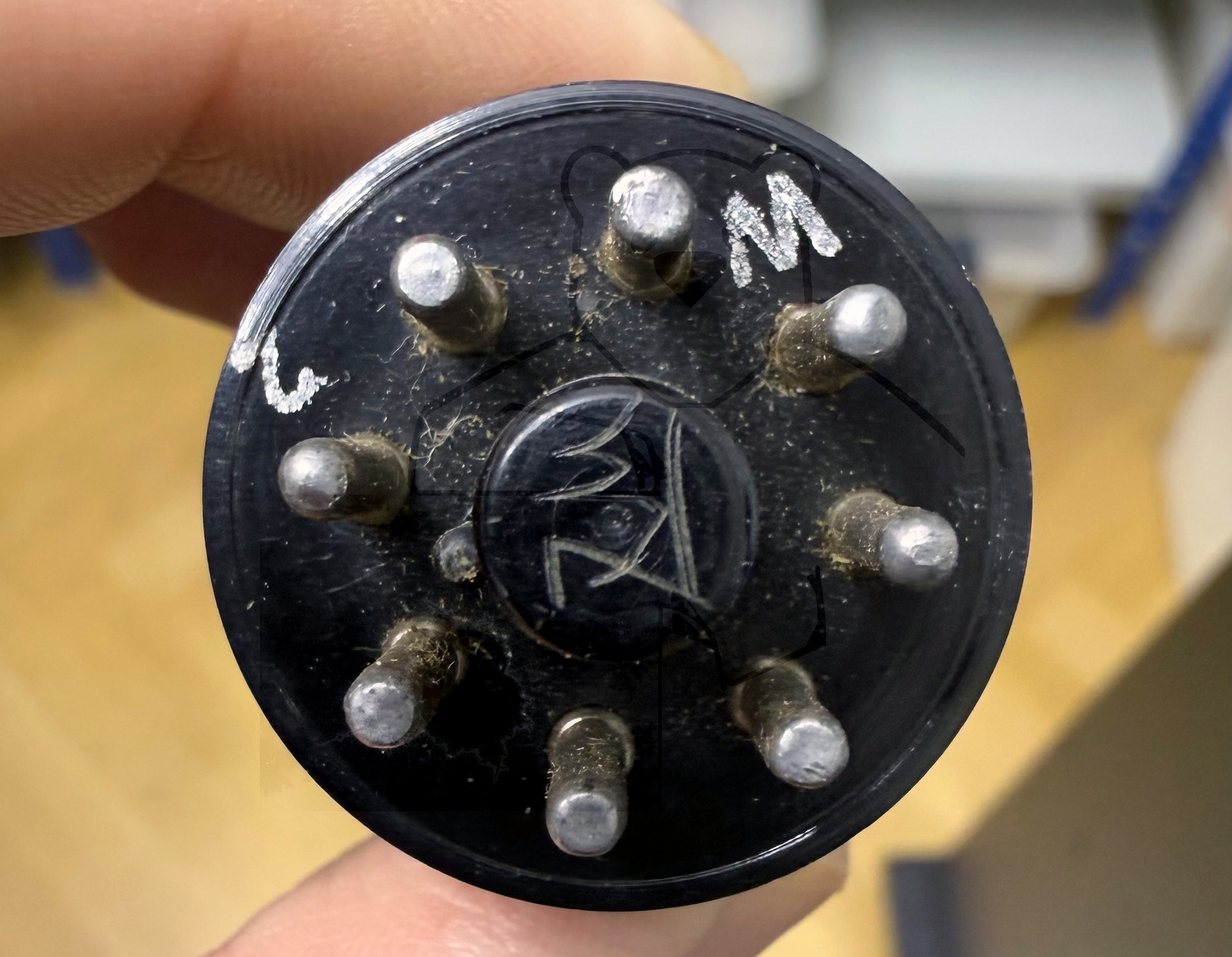

Röhren mit Sockel	→ Informationen zum Sockel: Oktal, 8pol. → Liste aller Röhren mit: Oktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	08.06.2018 09:40:28

🔎 Beschreibung der Systeme für die Röhre: DBC21

	System 1	System 2
Kathode	1	1
Gitter 1	Kappe
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3	6
Anode 2		5
Leuchtschirm
Heizung	1, 8	1, 8
Abschirmung	2	2
Funktion	→ Niederfrequenzverstaerker, Triode	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

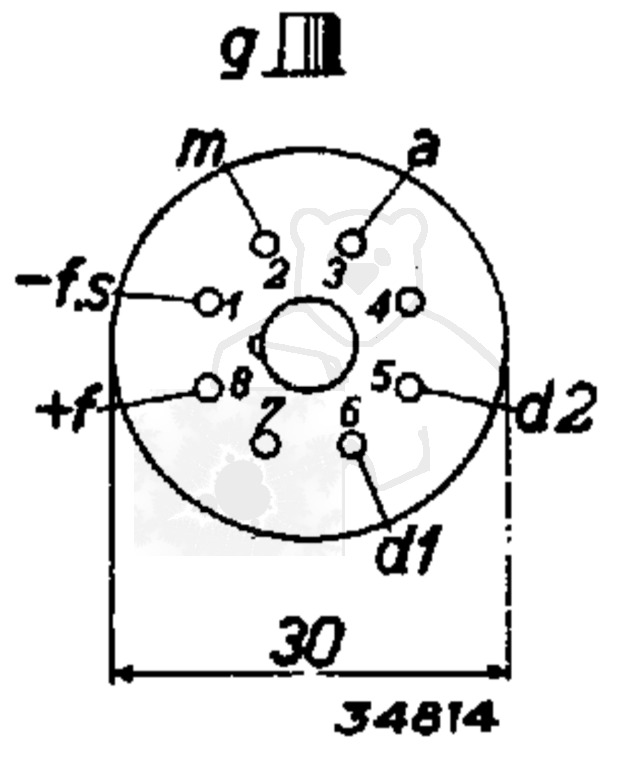

🔎 Sockelschaltung der DBC21

Bildquelle: Philips Datenblatt

🔎 Datenblätter zur Röhre: DBC21
Anwendung DBC21 Version 1.pdf (130 kB)
Anwendung DBC21 Version 2 [www.tubedata.info].pdf (200 kB)
Anwendung DBC21 Version 3 [www.tubedata.info].pdf (229 kB)
Pruefkarte DBC21 DBC31 - Karte 1 - Funke W19 Roehrenpruefer.pdf (171 kB)
Pruefkarte DBC21 DBC31 - Karte 2 - Funke W19 Roehrenpruefer.pdf (157 kB)
Pruefkarte DBC21 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (197 kB)
Pruefkarte DBC21 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (201 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
