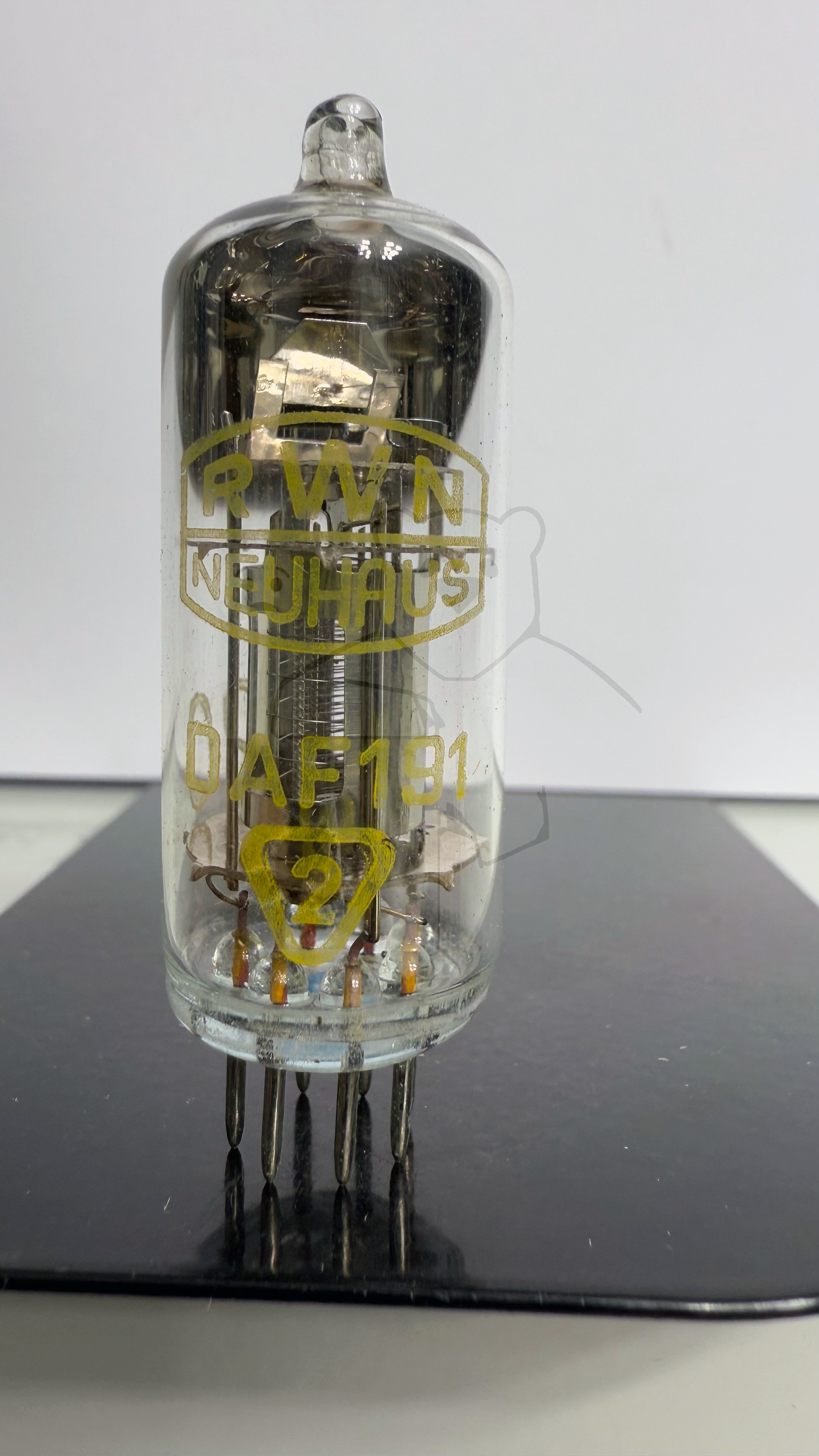

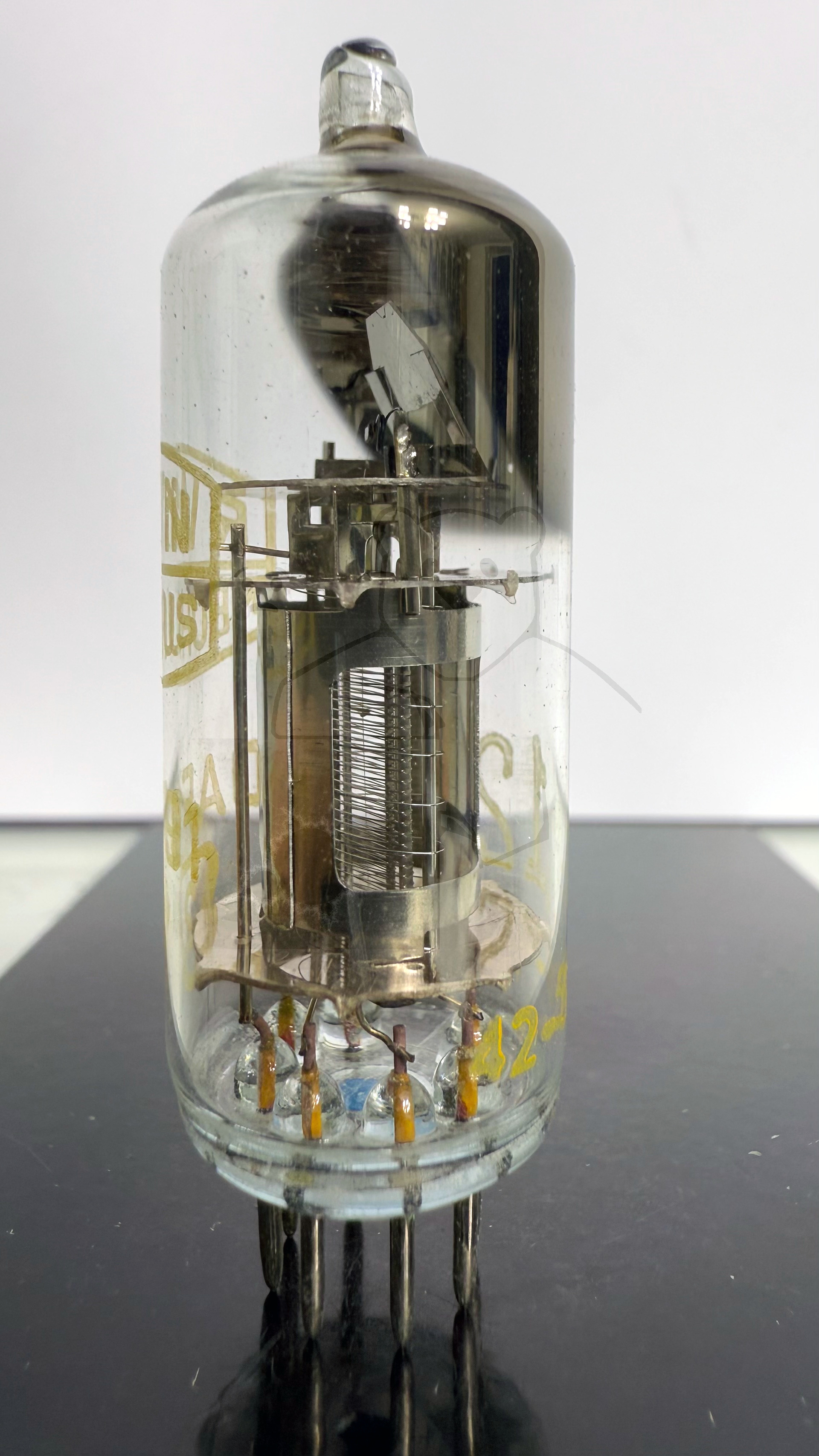

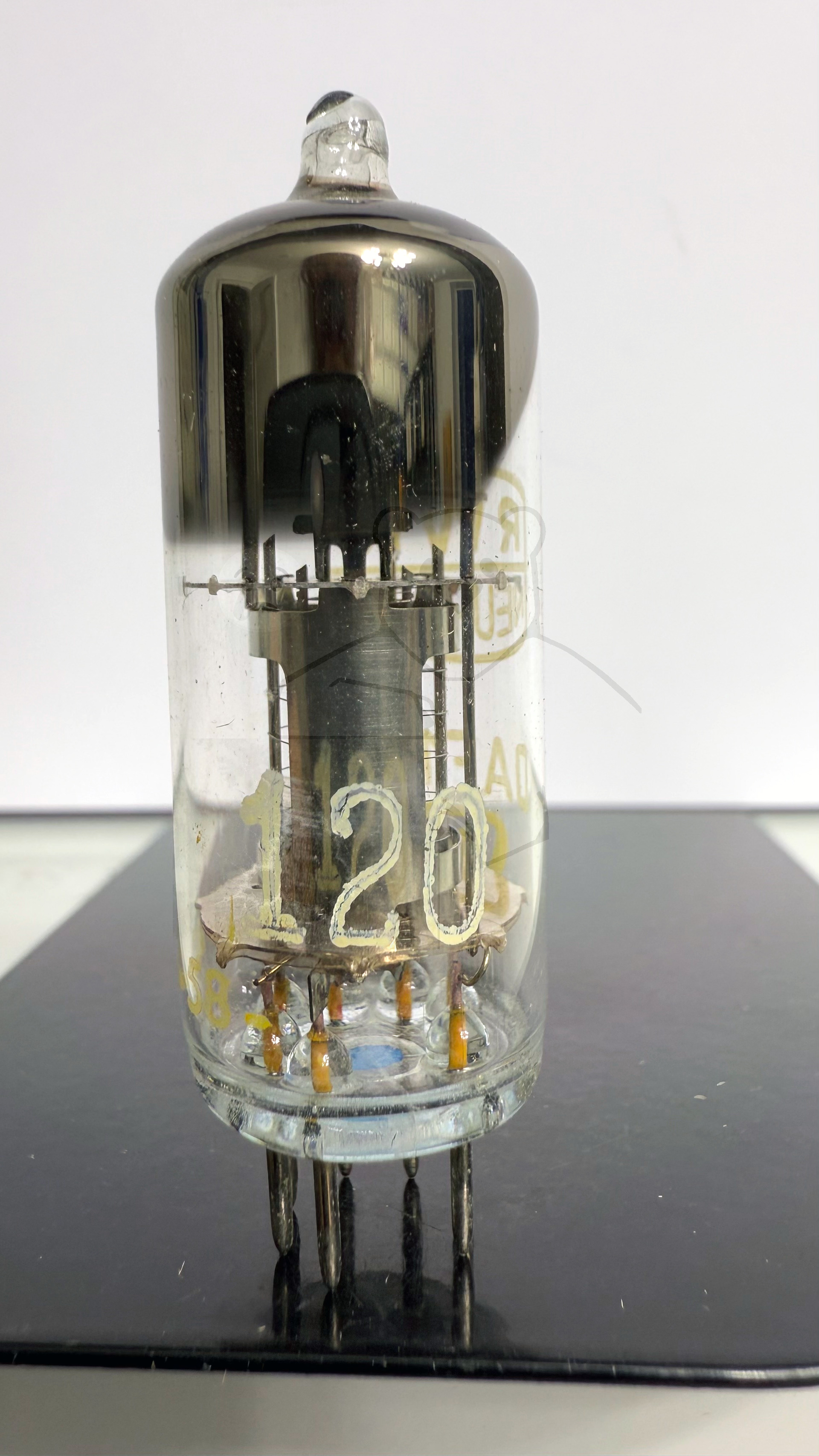

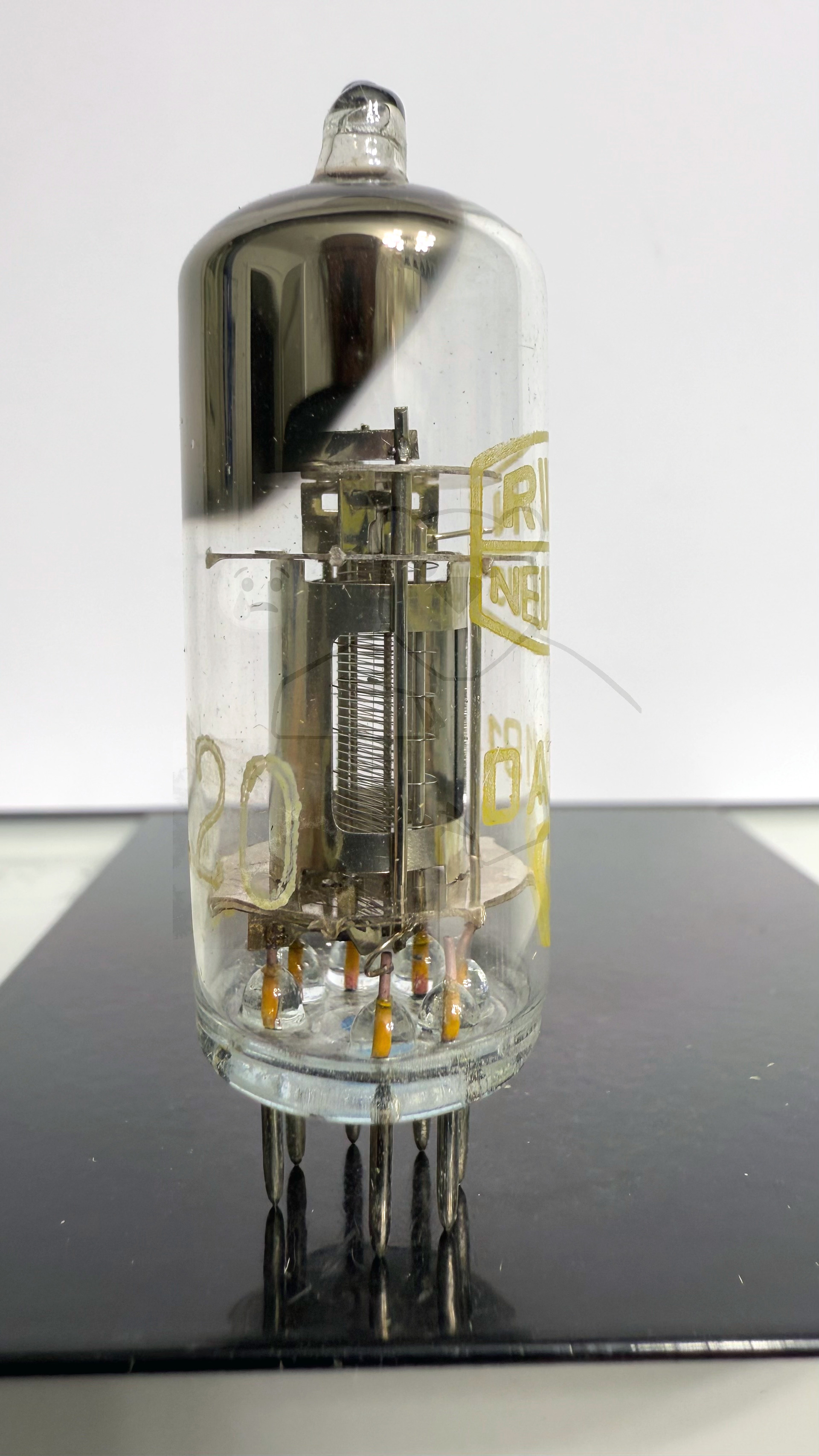

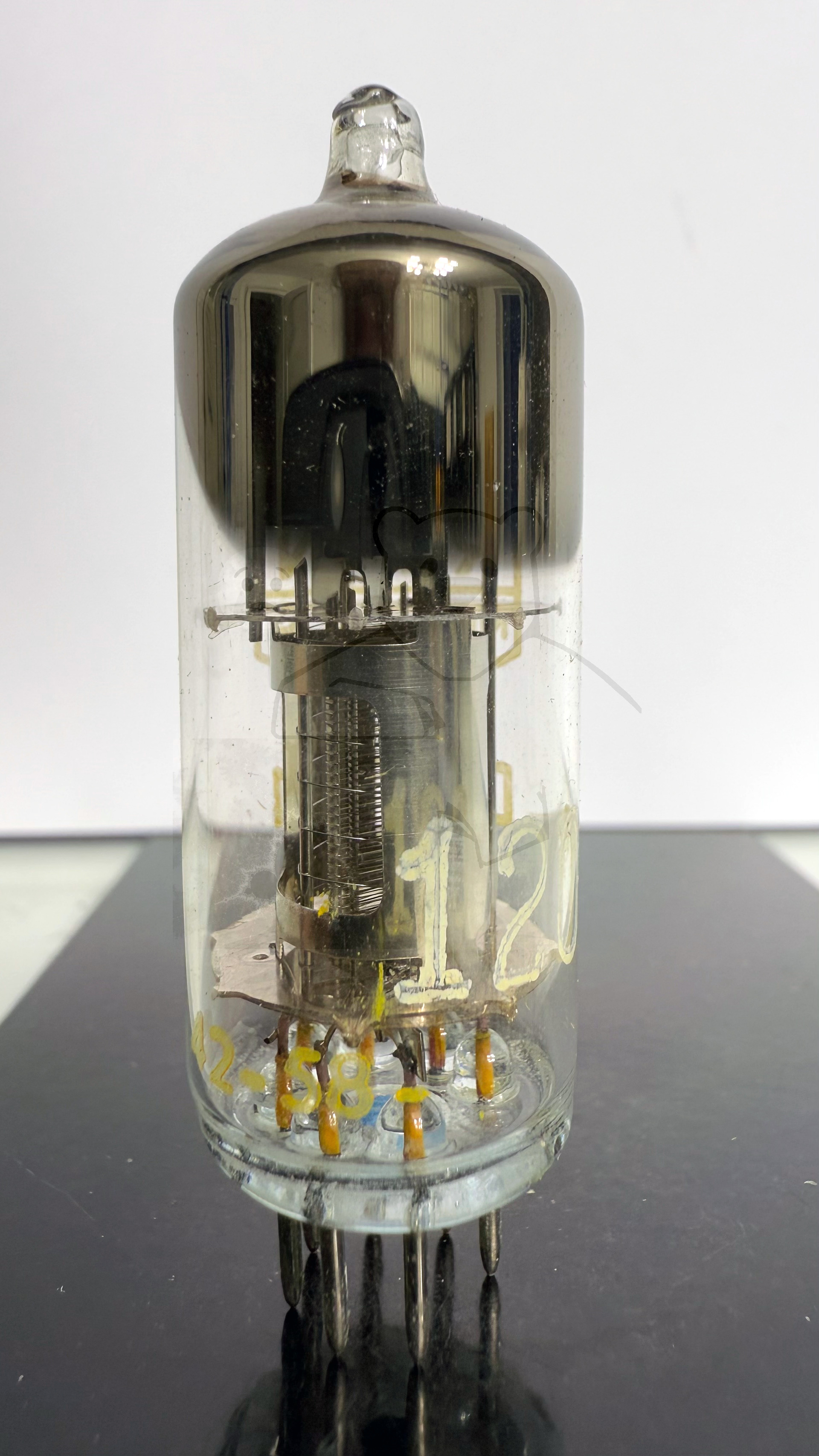

Daten und Bilder der Röhre: DAF191

🔎 Beschreibung der Röhre: DAF191

Name	DAF191
Vergleichsname
Heizspannung (Volt)	1,4
Heizstrom (Ampère)	0,05
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Miniatur, 7pol. → Liste aller Röhren mit: Miniatur, 7pol.
Zusätzliche Informationen
Letzte Änderung	08.06.2018 09:31:43

🔎 Beschreibung der Systeme für die Röhre: DAF191

	System 1	System 2
Kathode	1	1
Gitter 1		6
Gitter 2		4
Gitter 3		1
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	3	5
Anode 2
Leuchtschirm
Heizung	1, 7	1, 7
Abschirmung
Funktion	→ Demodulator	→ Niederfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

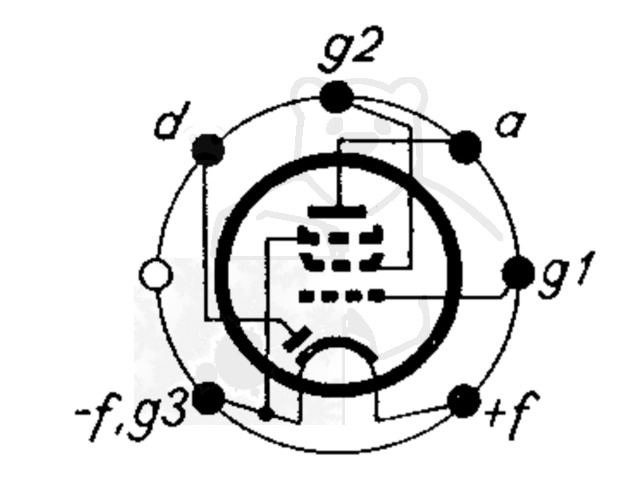

🔎 Sockelschaltung der DAF191

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: DAF191
Datenblatt DAF191 RFT.pdf (72 kB)
Pruefkarte DAF91 1S5 DAF191 ZD17 1FD9 VT-172 - Funke W19 Roehrenpruefer.pdf (160 kB)
Pruefkarte DAF91 DAF96 1S5 1AF5 1R4 DAF191 VT-172 1FD1 1AH5 1294 VT-183 - Funke W19 Roehrenpruefer.pdf (163 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
