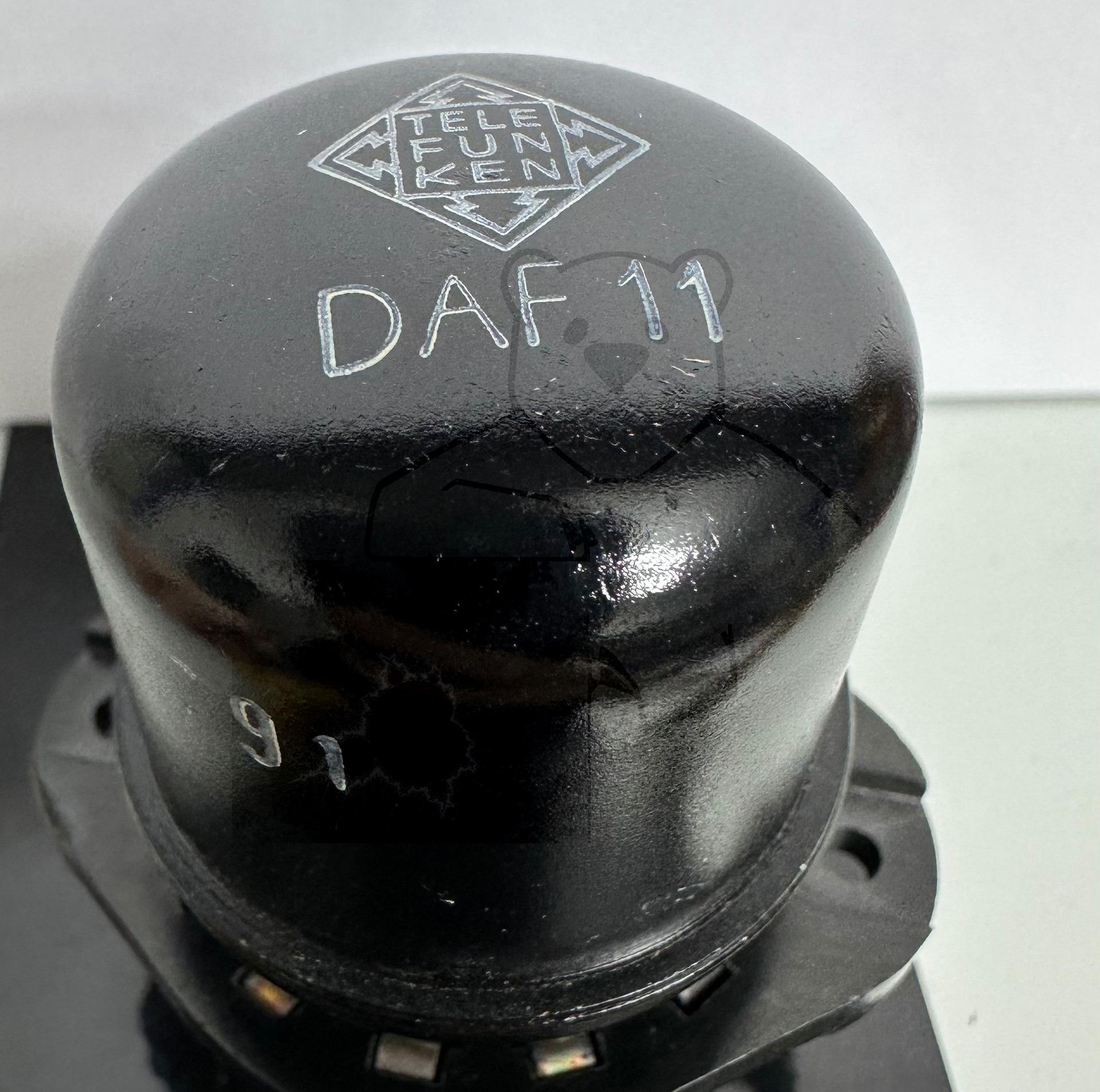

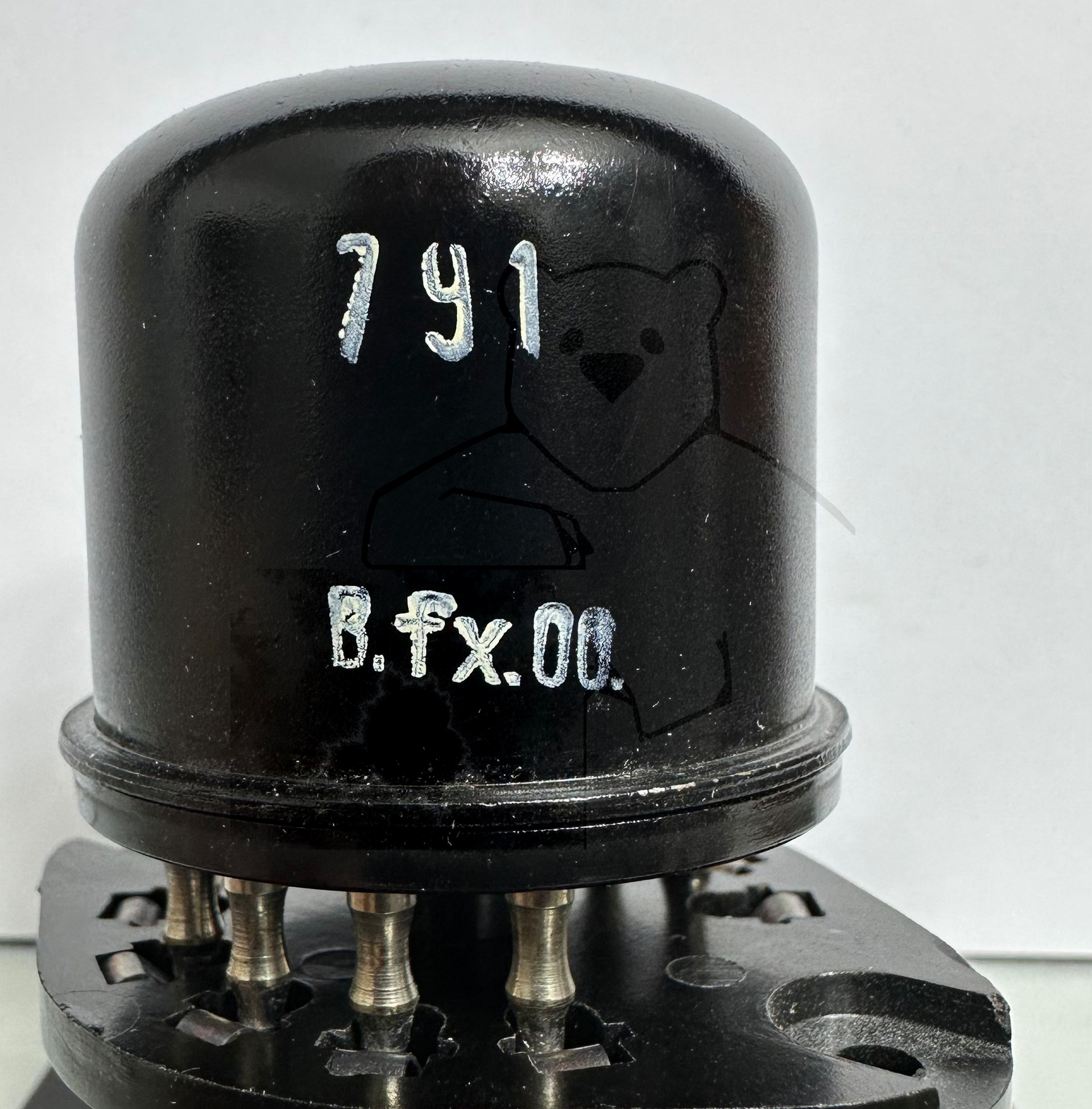

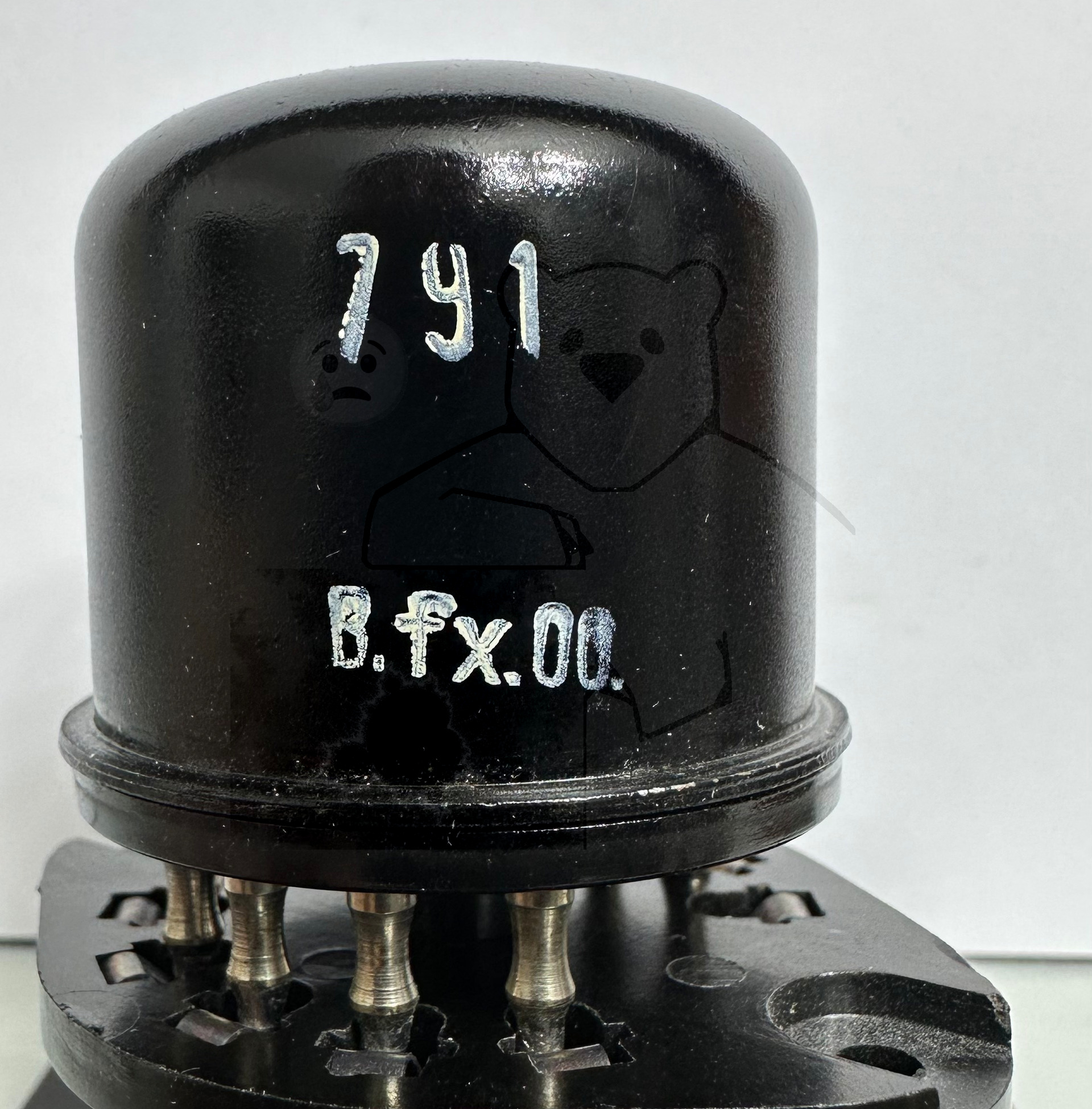

Daten und Bilder der Röhre: DAF11

🔎 Beschreibung der Röhre: DAF11

Name	DAF11
Vergleichsname
Heizspannung (Volt)	1,2
Heizstrom (Ampère)	0,05
Art der Heizung	Direkt
Röhren mit Sockel	→ Informationen zum Sockel: Stahlroehre, 8pol. → Liste aller Röhren mit: Stahlroehre, 8pol.
Zusätzliche Informationen
Letzte Änderung	08.06.2018 09:30:19

🔎 Beschreibung der Systeme für die Röhre: DAF11

	System 1	System 2
Kathode	8	8
Gitter 1		7
Gitter 2		6
Gitter 3		8
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5	1
Anode 2
Leuchtschirm
Heizung	2, 3	2, 3
Abschirmung	8	8
Funktion	→ Demodulator	→ Niederfrequenzverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

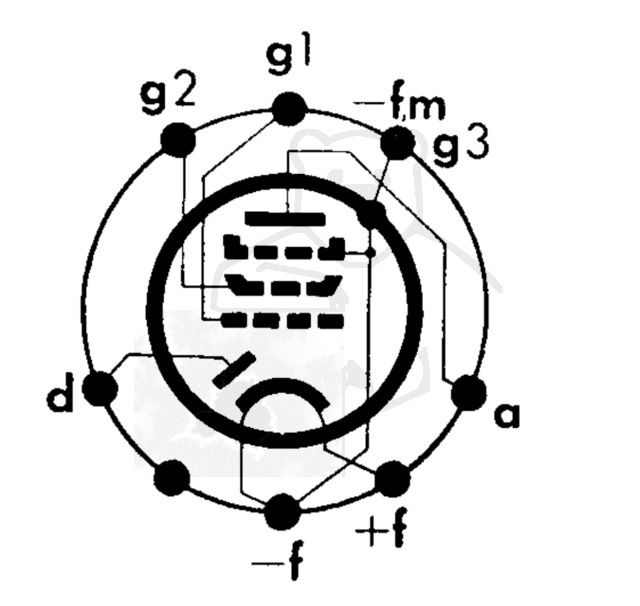

🔎 Sockelschaltung der DAF11

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: DAF11
Anwendung DAF11.pdf (69 kB)
Datenblatt DAF11 Telefunken.pdf (364 kB)
Pruefkarte DAF11 - Karte 1 - Funke W19 Roehrenpruefer.pdf (168 kB)
Pruefkarte DAF11 - Karte 2 - Funke W19 Roehrenpruefer.pdf (144 kB)
Pruefkarte DAF11 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (192 kB)
Pruefkarte DAF11 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (191 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
