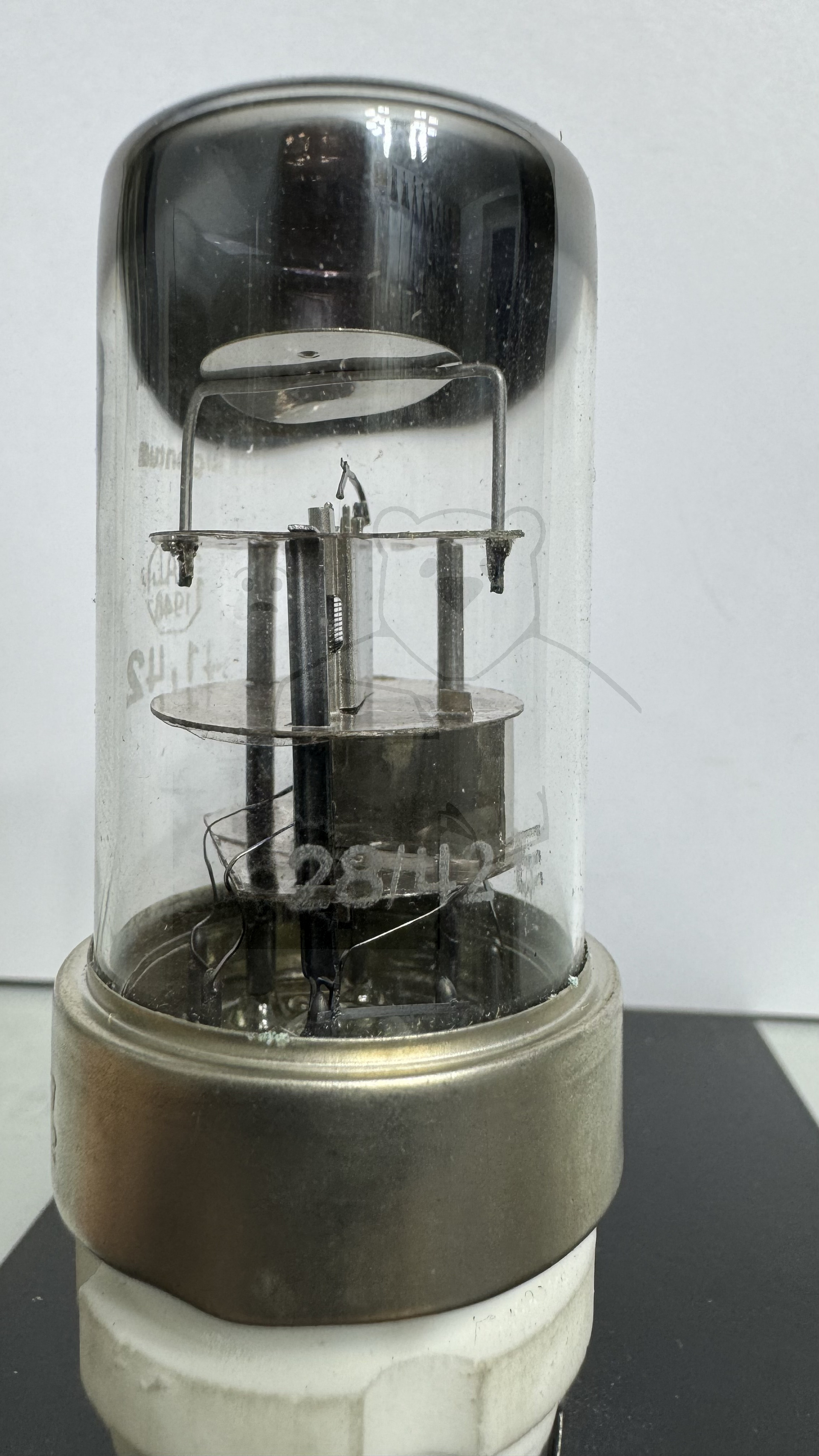

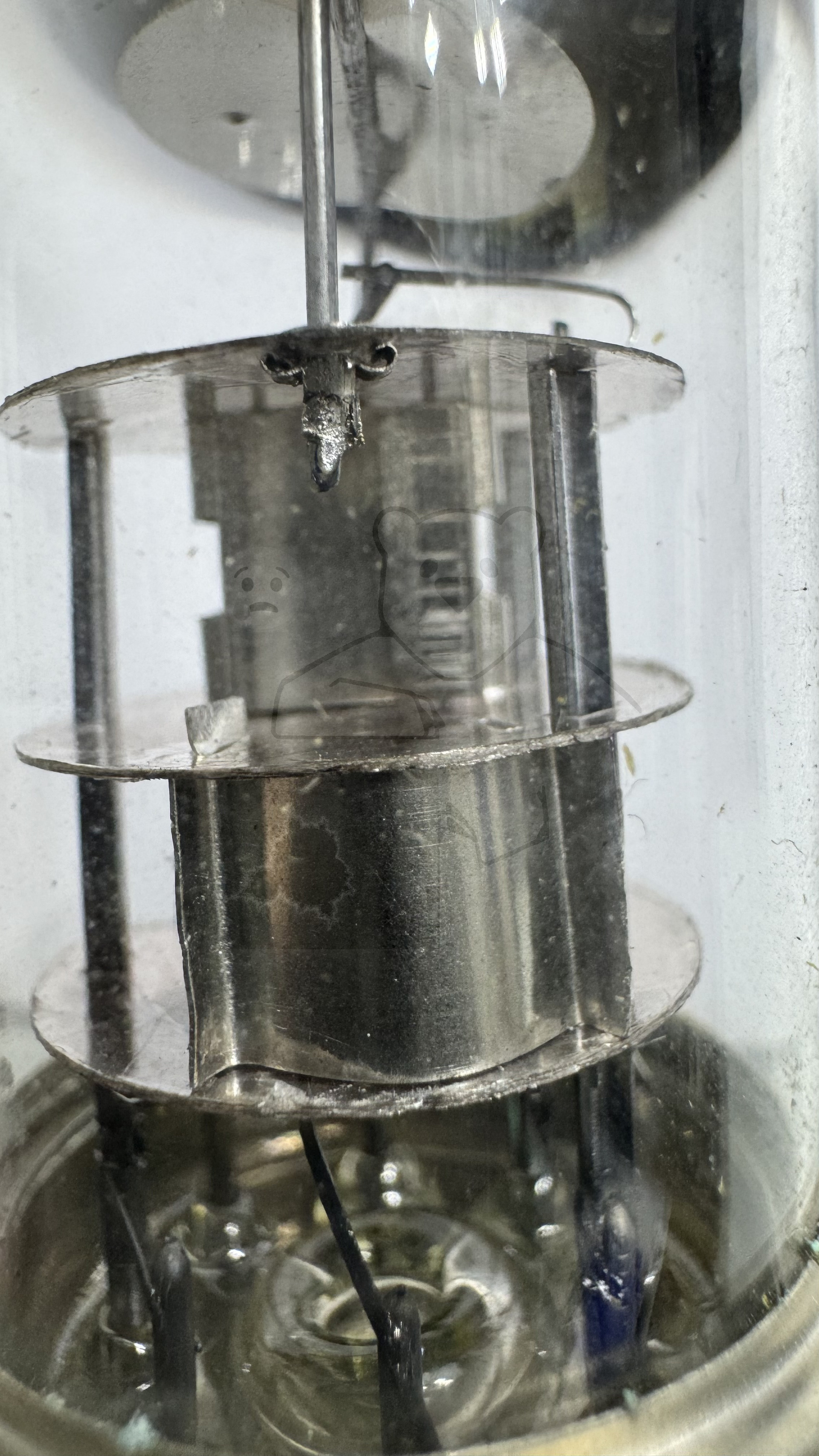

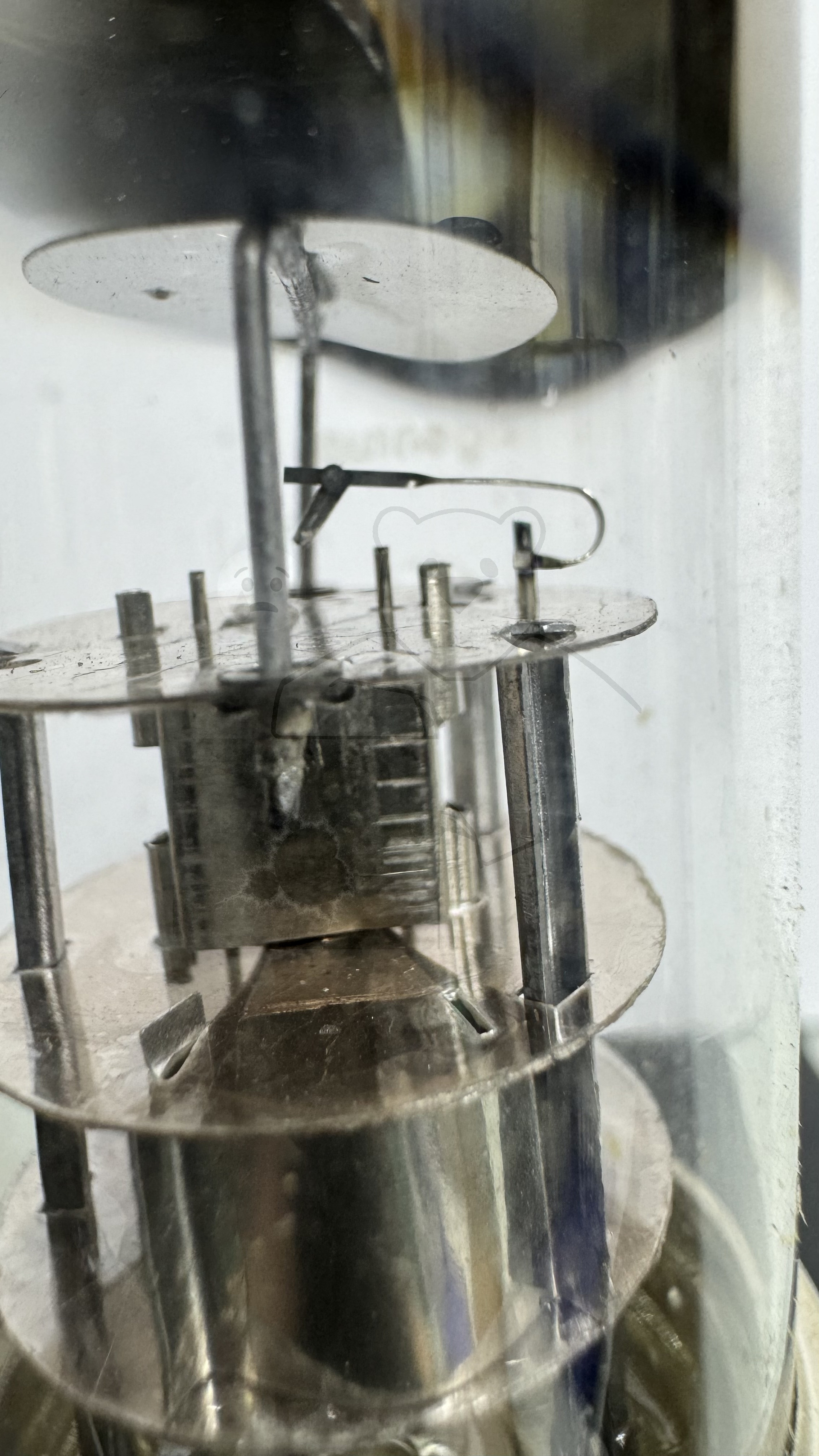

Daten und Bilder der Röhre: DAC25

🔎 Beschreibung der Röhre: DAC25

Name	DAC25
Vergleichsname
Heizspannung (Volt)	1,2
Heizstrom (Ampère)	0,02
Art der Heizung	Direkt

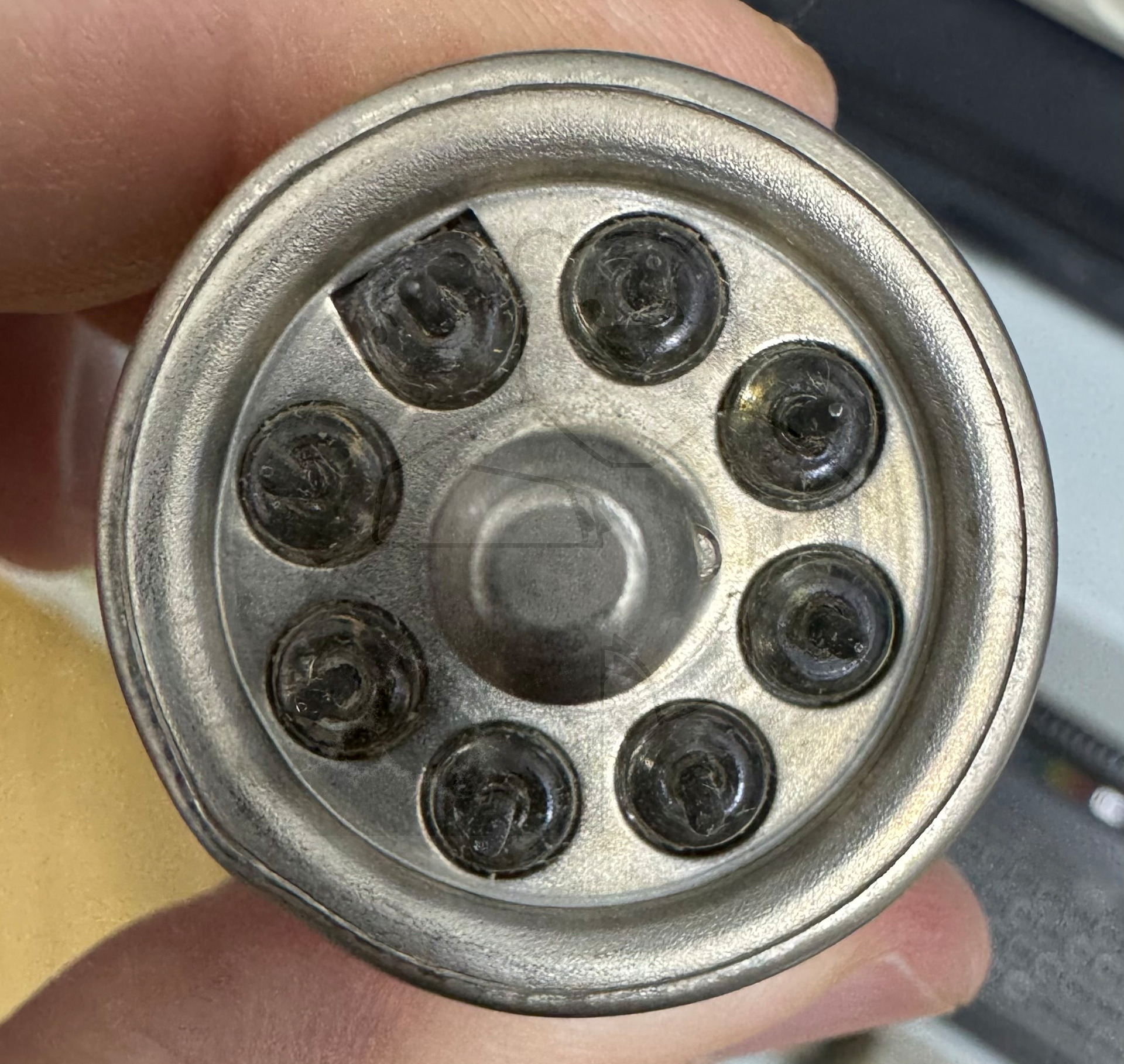

Röhren mit Sockel	→ Informationen zum Sockel: Loktal, 8pol. → Liste aller Röhren mit: Loktal, 8pol.
Zusätzliche Informationen
Letzte Änderung	14.10.2018 15:00:13

🔎 Beschreibung der Systeme für die Röhre: DAC25

	System 1	System 2
Kathode	1	1
Gitter 1		3
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	6	2
Anode 2
Leuchtschirm
Heizung	1, 8	1, 8
Abschirmung	1	1
Funktion	→ Demodulator	→ Niederfrequenzverstaerker, Triode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

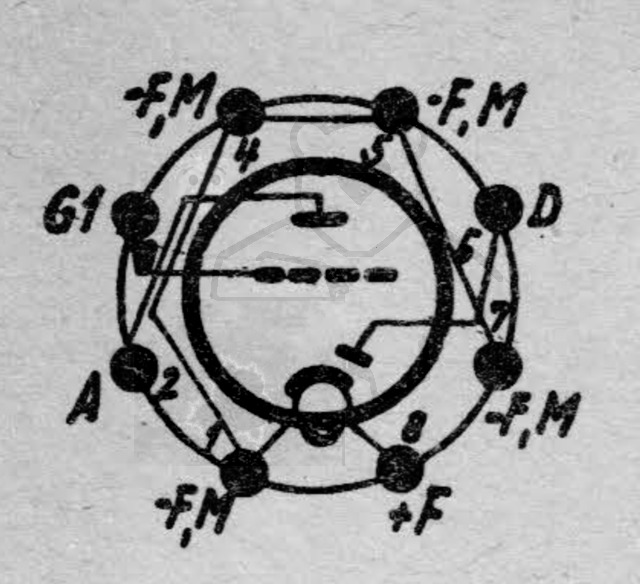

🔎 Sockelschaltung der DAC25

Bildquelle: Neuberger RPM 370-1 Messkarte

🔎 Datenblätter zur Röhre: DAC25
Pruefkarte DAC25 DAC22 - Funke W19 Roehrenpruefer.pdf (155 kB)
Pruefkarte DAC25 Karte 1 - Neuberger RPM370 Roehrenmessgeraet.pdf (239 kB)
Pruefkarte DAC25 Karte 2 - Neuberger RPM370 Roehrenmessgeraet.pdf (191 kB)
