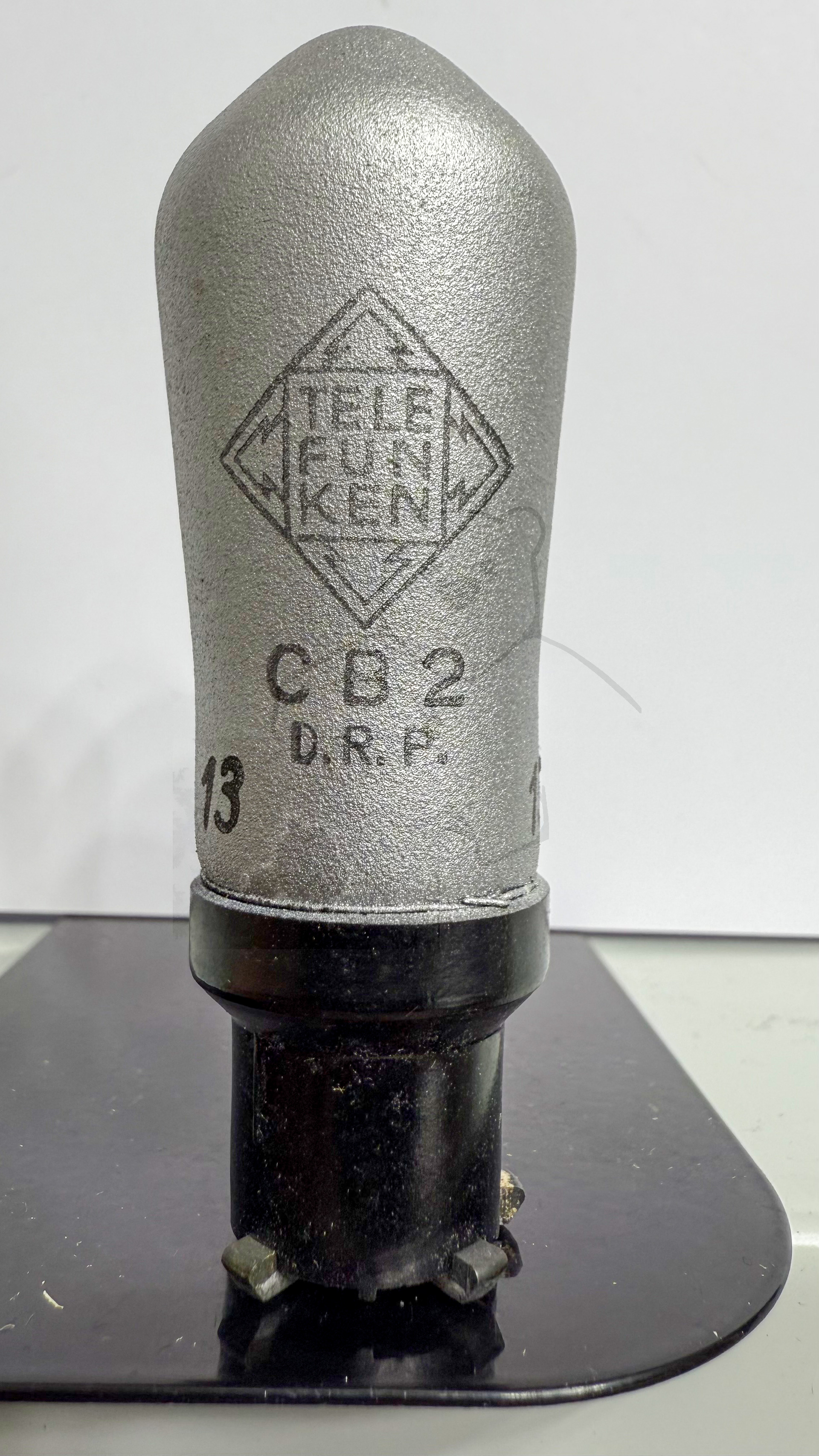

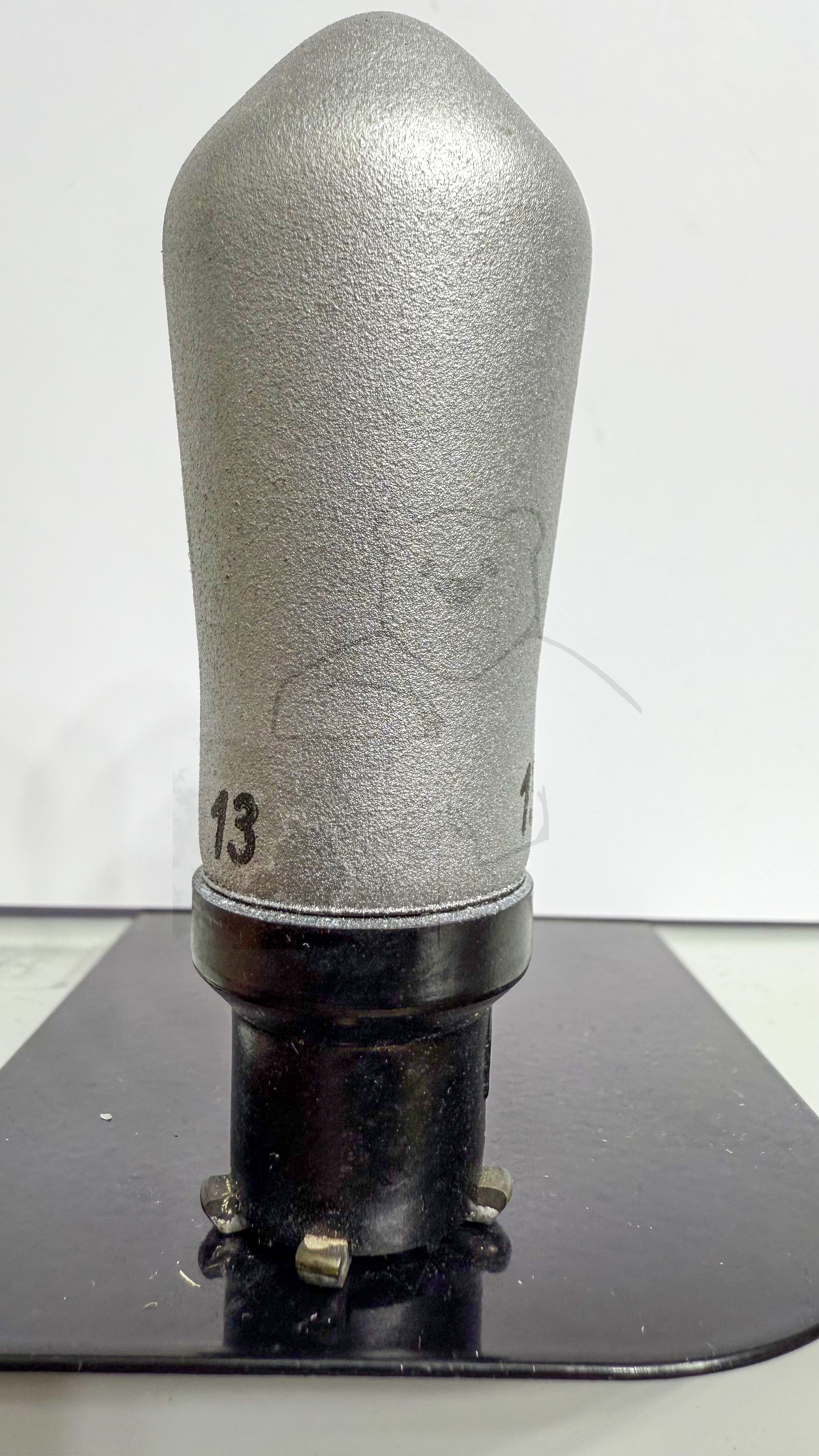

Daten und Bilder der Röhre: CB2

🔎 Beschreibung der Röhre: CB2

Name	CB2
Vergleichsname
Heizspannung (Volt)	13
Heizstrom (Ampère)	0,2
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Aussenkontakt, 5pol. → Liste aller Röhren mit: Aussenkontakt, 5pol.
Zusätzliche Informationen
Letzte Änderung	08.06.2018 09:04:59

🔎 Beschreibung der Systeme für die Röhre: CB2

	System 1
Kathode	4
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	5
Anode 2	1
Leuchtschirm
Heizung	2, 3
Abschirmung	4
Funktion	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

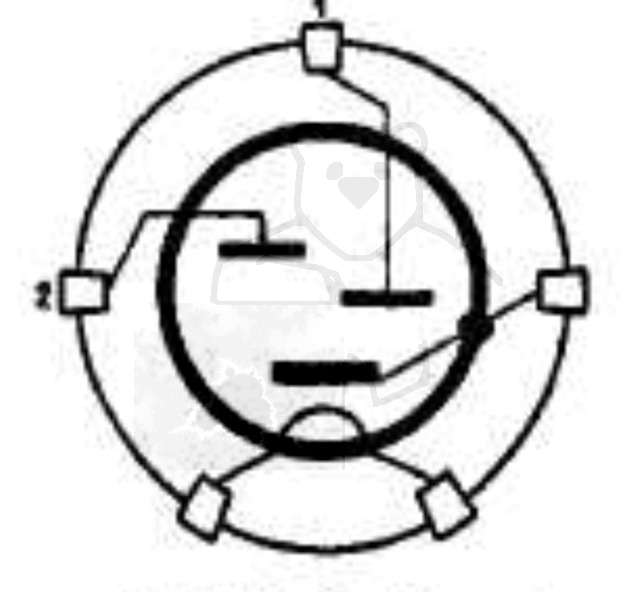

🔎 Sockelschaltung der CB2

Bildquelle: Telefunken Datenblatt

🔎 Datenblätter zur Röhre: CB2
Datenblatt CB2 Miniwatt [www.tubedata.info].pdf (280 kB)
Datenblatt CB2 Telefunken.pdf (928 kB)
Datenblatt CB2 Tungsram.pdf (85 kB)
Pruefkarte CB1 CB2 - Funke W19 Roehrenpruefer.pdf (153 kB)
Pruefkarte CB2 - Neuberger RPM370 Roehrenmessgeraet.pdf (229 kB)
Pruefkarte CB220 CB215 B21 - Karte 1 - Funke W19 Roehrenpruefer.pdf (155 kB)
Pruefkarte CB220 CB215 B21 - Karte 2 - Funke W19 Roehrenpruefer.pdf (144 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
