Daten und Bilder der Röhre: C3e

🔎 Beschreibung der Röhre: C3e

Name	C3e
Vergleichsname
Heizspannung (Volt)	18
Heizstrom (Ampère)	0,24
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Postroehre, 9pol. → Liste aller Röhren mit: Postroehre, 9pol.
Zusätzliche Informationen	Achtung: Die → C3e Spez. hat eine leicht geänderte Sockelbelegung und eine andere Heizspannung als die reguläre → C3e
Letzte Änderung	18.12.2023 23:29:14

🔎 Beschreibung der Systeme für die Röhre: C3e

	System 1
Kathode	7
Gitter 1	6
Gitter 2	9
Gitter 3	7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	1
Anode 2
Leuchtschirm
Heizung	3, 4
Abschirmung	5
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

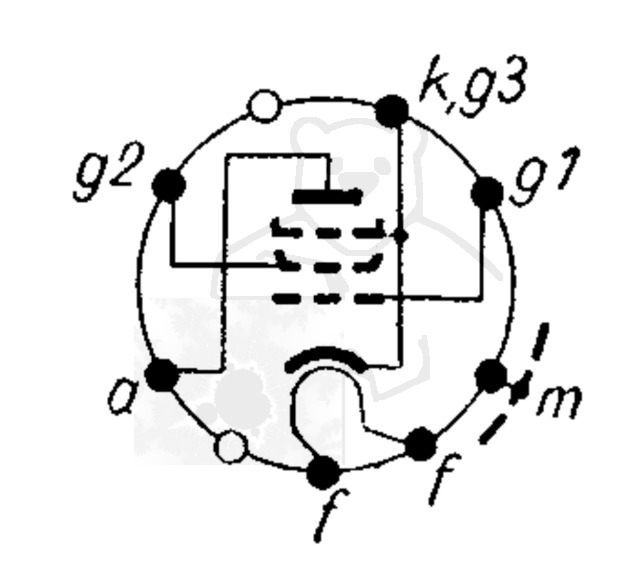

🔎 Sockelschaltung der C3e

Bildquelle: RFT VEB Funkwerk Erfurt Datenblatt

🔎 Datenblätter zur Röhre: C3e
Datenblatt C3e Lorenz.pdf (71 kB)
Datenblatt C3e RFT.pdf (66 kB)
Datenblatt C3e Siemens [www.tubedata.info].pdf (2875 kB)
Pruefkarte C3e - Funke W19 Roehrenpruefer.pdf (158 kB)
Pruefkarte C3e - Neuberger RPM370 Roehrenmessgeraet.pdf (206 kB)
Pruefkarte C3e Spez - Neuberger RPM370 Roehrenmessgeraet.pdf (211 kB)
