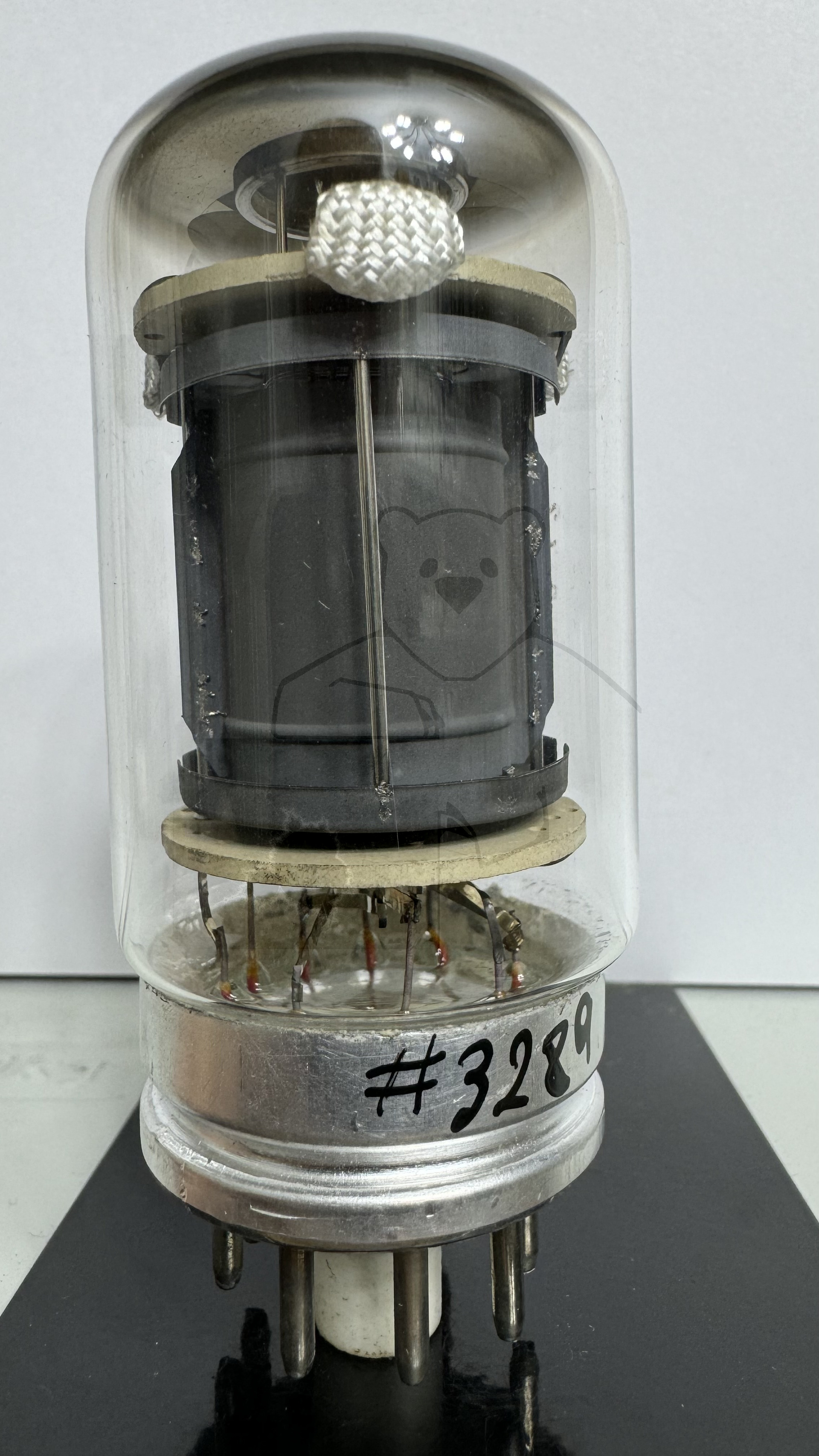

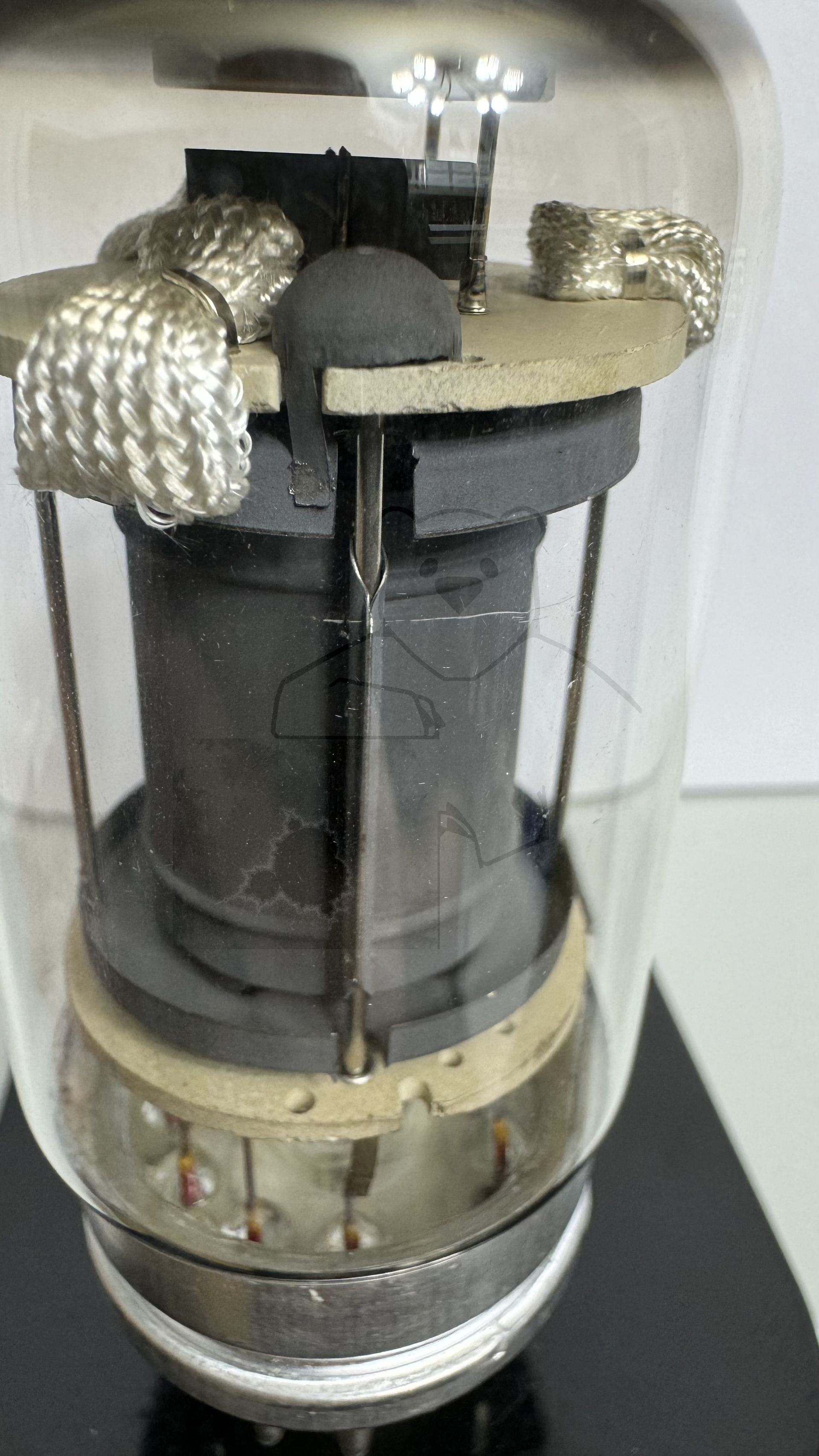

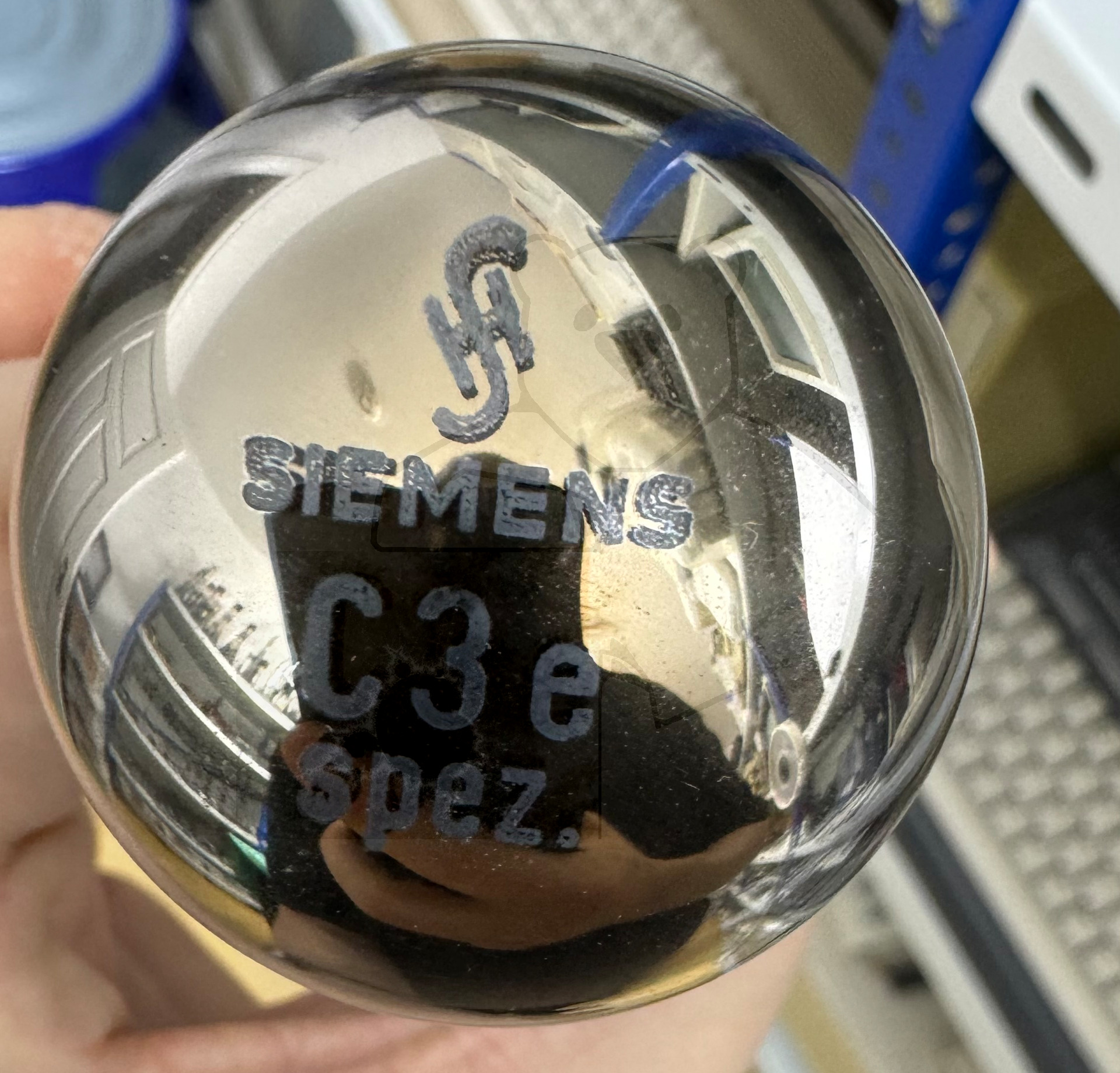

Daten und Bilder der Röhre: C3e Spez.

🔎 Beschreibung der Röhre: C3e Spez.

Name	C3e Spez.
Vergleichsname
Heizspannung (Volt)	6,3
Heizstrom (Ampère)	0,88
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Postroehre, 9pol. → Liste aller Röhren mit: Postroehre, 9pol.
Zusätzliche Informationen	Achtung: Die → C3e Spez. hat eine leicht geänderte Sockelbelegung und eine andere Heizspannung als die reguläre → C3e
Letzte Änderung	18.12.2023 23:28:37

🔎 Beschreibung der Systeme für die Röhre: C3e Spez.

	System 1
Kathode	8
Gitter 1	9
Gitter 2	6
Gitter 3	7
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	4, 5
Anode 2
Leuchtschirm
Heizung	2, 3
Abschirmung	8
Funktion	→ Breitbandverstaerker, Pentode

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

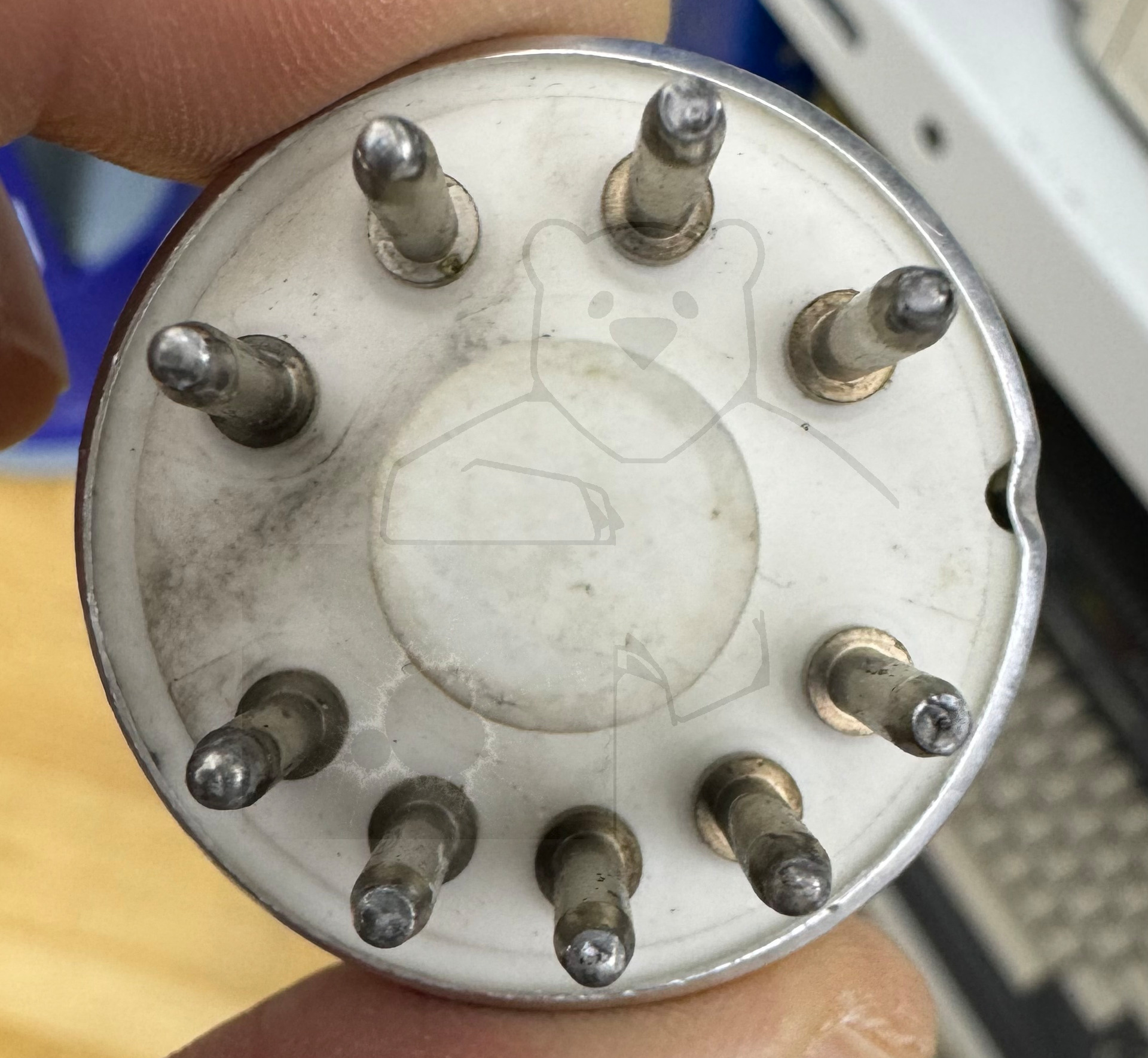

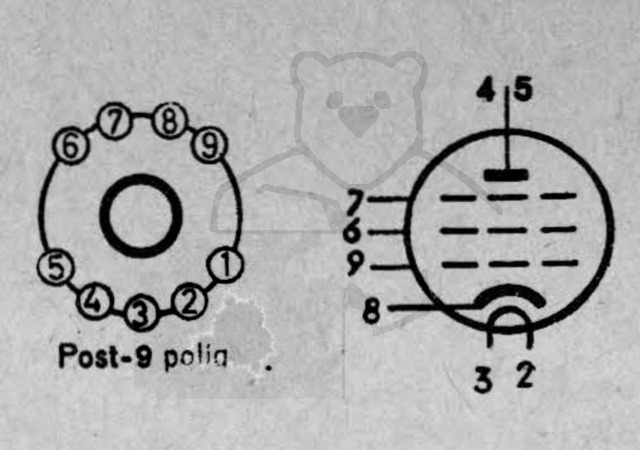

🔎 Sockelschaltung der C3e Spez.

Bildquelle: Neuberger RPM 370-1 Messkarte

🔎 Datenblätter zur Röhre: C3e Spez.
Datenblatt C3e Lorenz.pdf (71 kB)
Datenblatt C3e RFT.pdf (66 kB)
Datenblatt C3e Siemens [www.tubedata.info].pdf (2875 kB)
Pruefkarte C3e Spez - Neuberger RPM370 Roehrenmessgeraet.pdf (211 kB)

Hinweis:Alle Datenblätter (PDF-Dateien) die nicht von mir selbst eingescannt wurden, stammen aus öffentlichen, nichtkommerziellen Quellen. Sollte ein Problem existieren bitte ich um direkte Rücksprache 📨 Probleme mit einem Datenblatt klären
