Daten und Bilder der Röhre: BB1

🔎 Beschreibung der Röhre: BB1

Name	BB1
Vergleichsname
Heizspannung (Volt)	16
Heizstrom (Ampère)	0,18
Art der Heizung	Indirekt
Röhren mit Sockel	→ Informationen zum Sockel: Europa, 5pol. → Liste aller Röhren mit: Europa, 5pol.
Zusätzliche Informationen
Letzte Änderung	09.11.2025 10:12:18

🔎 Beschreibung der Systeme für die Röhre: BB1

	System 1
Kathode	5
Gitter 1
Gitter 2
Gitter 3
Gitter 4
Gitter 5
Gitter 6
Gitter 7
Anode 1	Kappe
Anode 2	2
Leuchtschirm
Heizung	1, 3
Abschirmung	4
Funktion	→ Demodulator

Hinweis: Beachten Sie bitte das bei der Benennung und Zählreihenfolge der Stifte, in der Literatur oder Datenblätter, je nach Hersteller teilweise unterschiedliche Angaben gemacht werden.

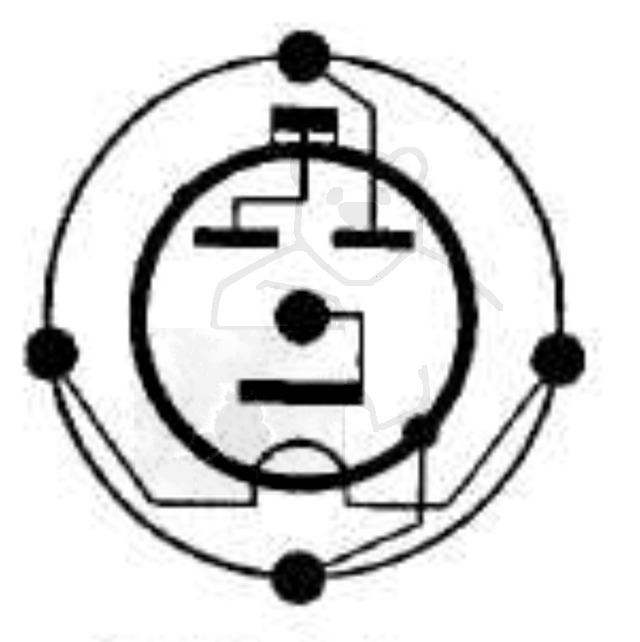

🔎 Sockelschaltung der BB1

Bildquelle: Telefunken Datenblatt

🔎 YouTube Video zu BB1

Hinweis: An dieser Stelle war ursprünglich ein eingebettetes YouTube Video enthalten. Durch die Rechtlichen Grauzonen der EU Datenschutzverordnung (DSGVO) bzw. deren nationaler Umsetzung im Merkel'schen #Neuland, ist dies nicht mehr möglich ohne unnötiges Java-Script und oder nervige Cookie-Banner.

Sie müssen diesen Link manuell anklicken um dieses Video auf YouTube zu sehen:
↗︎ https://youtu.be/9Axk29zaCJE (Durch Anklicken verlassen Sie diese Webseite!)

🔎 Datenblätter zur Röhre: BB1
Datenblatt BB1 Telefunken.pdf (457 kB)
Pruefkarte BB1 - Funke W19 Roehrenpruefer.pdf (133 kB)
Pruefkarte BB1 - Neuberger RPM370 Roehrenmessgeraet.pdf (201 kB)
